PBSG 95 C4 - Boormachine slijpers PARKSIDE - Gratis gebruiksaanwijzing en handleiding

Producttype	Borenslijper
Merk	Parkside
Model	PBSG 95 C4
Afmetingen (L x D x H)	115 x 128 x 175 mm
Totaalgewicht	945 g
Nominale spanning	220-240 V~, 50 Hz
Opgenomen vermogen	95 W
Onbelast toerental	1350 min⁻¹
Geschikte boordiameter	3-13 mm
Beschermingsklasse	II (dubbele isolatie)
Geluidsdrukniveau (LpA)	61,2 dB(A) (onzekerheid 3 dB)
Geluidsvermogensniveau (LWA)	74,2 dB(A) (onzekerheid 3 dB)
Gebruik volgens bestemming	Slijpen van stalen boren (DIN 338, 340, 345, 1869, 1897, type N). Geen hardmetalen boren.
Leveringsomvang	1 slijper, 2 reserve slijpstenen, 1 handleiding
Veiligheid	Draag een veiligheidsbril, gehoorbescherming, stofmasker, handschoenen en antislip schoenen. Haal de stekker uit het stopcontact voor onderhoud.
Onderhoud en reiniging	Reinig met een droge doek. Vervang de slijpsteen indien versleten. Open het apparaat niet (behalve voor het vervangen van de slijpsteen).
Reserveonderdelen en repareerbaarheid	Reparaties moeten worden uitgevoerd door de klantenservice of een gekwalificeerde elektricien. Gebruik originele onderdelen.
Garantie	3 jaar vanaf aankoopdatum. Dekking voor materiaal- en fabricagefouten. Slijtdelen uitgesloten.
Klantenservice Frankrijk	Tel. [phone], e-mail: [e-mail]
Klantenservice België	Tel. [phone] (0,15 EUR/min), e-mail: [e-mail]

Veelgestelde vragen - PBSG 95 C4 PARKSIDE

Hoe slijp ik een boor met de Parkside PBSG 95 C4?

Plaats de boor in de bijbehorende geleider (3-13 mm), schakel het apparaat in en draai de slijpsteen omhoog tot u wrijving hoort. Draai de boor snel ongeveer 10 keer (5 keer voor kleine boren), draai hem dan 180° en herhaal de handeling om de andere snijkant te slijpen.

Welke soorten boren kan ik met dit apparaat slijpen?

De slijper is ontworpen voor het slijpen van stalen boren die voldoen aan de normen DIN 338, 340, 345, 1869 en 1897 (type N). Hardmetalen boren mogen niet worden geslepen.

Hoe vervang ik de slijpsteen van de slijper?

Haal de stekker uit het stopcontact. Verwijder de 4 schroeven van de slijpsteenbescherming en vervolgens de bescherming. Draai de schroefverbinding los met een 27 mm sleutel. Vervang de slijpsteen, plaats de metalen ring terug, draai de schroefverbinding vast. Plaats de bescherming terug en draai de schroeven vast.

Wat te doen als de slijpsteen versleten of beschadigd is?

Vervang deze onmiddellijk. Lage of onregelmatige prestaties, of een gebarsten slijpsteen, geven aan dat deze vervangen moet worden. Volg de procedure voor het vervangen van de slijpsteen zoals beschreven in de handleiding.

Wat zijn de belangrijke veiligheidsmaatregelen?

Draag altijd een veiligheidsbril, gehoorbescherming, een stofmasker, handschoenen en antislip schoenen. Houd uw werkplek schoon en goed verlicht. Haal de stekker uit het stopcontact voor onderhoud.

Wat te doen bij blokkering van het apparaat?

Schakel het apparaat onmiddellijk uit en haal de stekker uit het stopcontact. Verwijder de oorzaak van de blokkering voordat u het opnieuw gebruikt.

Hoe maak ik de borenslijper schoon?

Gebruik een droge doek om de behuizing schoon te maken. Gebruik geen benzine, oplosmiddelen of agressieve reinigingsmiddelen. Dompel het apparaat nooit onder in water.

Kan ik hardmetalen boren slijpen met dit apparaat?

Nee, het apparaat is alleen ontworpen voor stalen boren. Het slijpen van hardmetalen boren kan het apparaat beschadigen en een veiligheidsrisico vormen.

Waar vind ik de klantenservice voor deze slijper?

In Frankrijk belt u 0800 919270 of stuurt u een e-mail naar [e-mail]. In België belt u 070 270 171 (0,15 EUR/min) of schrijft u naar [e-mail]. Verwijs altijd naar het IAN 315568.

Wat dekt de 3-jarige garantie?

De garantie dekt materiaal- en fabricagefouten gedurende 3 jaar vanaf aankoopdatum. Slijtdelen (zoals slijpstenen) en schade door oneigenlijk gebruik zijn uitgesloten. Bewaar het kassabon als aankoopbewijs.

GEBRUIKSAANWIJZING PBSG 95 C4 PARKSIDE

Vertaling van de oorspronkelijke gebruiksaanwijzing

DE AT CH

BOHRERSCHÄRFGERÄT

NL / BE Vertaling van de oorspronkelijke gebruiksaanwijzing Pagina 15

Legenda van de gebruikte pictogrammen...... Pagina 16

Inleiding ...... Pagina 16

Correct gebruik ...... Pagina 16

Beschrijving van de onderdelen....Pagina 16

Omvang van de levering....Pagina 17

Technische gegevens....Pagina 17

Algemene veiligheidsinstructies....Pagina 17

Veilig werken....Página 17

Voor de ingebruikname......Pagina 19

Ingebruikname ...... Pagina 19

Onderhoud en reiniging......Pagina 20

Afvoer ...... Pagina 21

Service ...... Pagina 21

Afwikkeling in geval van garantie ...... Pagina 21

Service ...... Pagina 22

Garantie....Pagina 22

Vertaling van de originele conformiteitsverklaring ...... Pagina 22

Legenda van de gebruikte pictogrammen
	Lees de gebruiksaanwijzing. Draag of herming.
	Draag gehoorbescherming.		Draag beschermende, anti-slip schoenen.
	Draag een stofmasker. Draag veilighe dschoenen.
	Beschermingsklasse II (dubbele isolatie)		Gevaar door elektrische schokken! Trek voorafgaand aan onderhouds- en reparatiewerkzaamheden de stekker uit het stopcontact.

Boorslijpmachine PBSG 95 C4

Inleiding

Hartelijk gefeliciteerd met de aankoop van uw nieuwe product. U heeft voor een hoogwaardig product gekozen. De gebruiksaanwijzing is een deel van het product. Deze bevat belangrijke aanwijzingen voor veiligheid, gebruik en verwijdering. Maakt U zich voor de ingebruikname van het product met alle bedienings- en veiligheidsvoorschriften vertrouwd. Gebruik het product alleen zoals beschreven en voor de aangegeven toepassingsgebieden. Overhandig alle documenten bij doorgifte van het product aan derden.

Correctgebruik

Het product is bedoeld voor het slijpen van stalen boortjes conform DIN 338, DIN 340, DIN 345, DIN 1869 en DIN 1897 (uitvoering

type N). Hardmetaalboren mogen niet worden geslepen. Iedere wijziging of ieder verderstrekkend gebruik van het apparaat is niet doelmatig en houdt een aanzienlijk ongevallenrisico in. De fabrikant is niet aansprakelijk voor schade als gevolg van onjuist gebruik. Niet bedoeld voor commercieel gebruik.

Beschrijving van de onderdelen

1 Draaischakelaar ('STONE' = slijpsteen)
2 Slijpsteenafdekking
3 Schroef slijpsteenafdekking
4 AAN-/UIT-schakelaar
5 Slijpsteen
6 Metalen ring
7 Schroefverbinding
8 Slijpsteenhouder
9 Veer
10 Ventilatieopeningen
11 Boorgeleiding

- Omvang van de levering

1 Boorslijpmachine PBSG 95 C4
2 Reserve slijpstenen
1 Gebruiksaanwijzing

Technischegegevens

Afmetingen: 115×128×175 mm

$$ (b \times d \times h) $$

Totaal gewicht: 945 g

Slijpsteen: 46 g

Nominalespanning:220-240V\~

(wisselstroom) 50 Hz

Gemeten opname: 95 W

Gemeten stationair-

toerental: n^0 1350 min ^-1

Voor boren met ∅: 3-13 mm

Geluidsemissiewaarde:

Het met A beoordeelde geluidsniveau van het elektrische gereedschap bedraagt gebruikelijk:

Last (slijpen):

Geluidsdrukniveau L_pA : 61,2 dB (A)

Onzekerheid K_pA : 3 dB

Geluidsvermogens-

Onzekerheid K_WA : 3 dB

Algemene veiligheidsinstructies

LET OP! Bij het gebruik van elektrisch gereedschap dienen ter bescherming tegen een elektrische schok en kans op letsel en verbranding de volgende principiële veiligheidsmaatregelen in

acht te worden genomen. Lees voor gebruik van het elektrisch gereedschap al deze opmerkingen door en bewaar de veiligheidsopmerkingen.

- Veilig werken

1. Houd uw werkomgeving in een goede staat

■ Wanorde in de werkomgeving kan leiden tot ongevallen.

2. Neem invloeden van de omgeving in acht

Stel elektrisch gereedschap niet bloot aan regen.
- Gebruik elektrisch gereedschap niet in een vochtige of natte omgeving.
Zorg voor goede verlichting van de werk- omgeving.
- Gebruik elektrisch gereedschap niet in ruimtes met brand- en explosiegevaar.

3. Bescherm uzelf tegen een elektrische schok

Raak geen geaarde onderdelen met uw lichaam aan (bijv. buizen, radiatoren, elektrische kookplaten, koelapparaten).

4. Houd andere personen op afstandr

Laat andere personen, vooral kinderen, nooit het elektrisch gereedschap of de kabel aanraken. Houd ze bij het werkbereik vandaan.

5. Bewaar ongebruikte elektrische gereedschappen veilig

Ongebruikte elektrische gereedschappen moeten op een droge, hooggelegen of afgesloten locatie buiten bereik van kinderen worden opgeborgen.

6. Zorg ervoor dat het elektrische gereedschap niet overbelast raakt

In het voorgeschreven vermogensbereik kunt u beter en veiliger werken.

7. Gebruik het juiste elektrische gereedschap

• Gebruik voor zware werkzaamheden geen zwakke machines.
• Gebruik het elektrische gereedschap niet voor doeleinden, waarvoor het niet bestemd is. Gebruik bijvoorbeeld geen handcirkelzagen voor het zagen van boomtakken of het klieven van hout.

8. Draag geschikte kleding

• Draag geen wijde kleding of sieraden, deze kunnen door beweegbare onderdelen worden gegrepen.
  Bij werkzaamheden in de open lucht raden wij anti-slip schoenen aan.
  ■ Draag bij lang haar een haarnetje.

9. Gebruik een beschermende uitrusting

■ Draag een veiligheidsbril.
- Gebruik bij stoffige werkzaamheden een ademmasker.

10. Sluit de stofafzuiging aan

Als er aansluitingen voor de stofafzuiging en opvangbak aanwezig zijn, dient u te controleren dat deze zijn aangesloten en juist worden gebruikt.

11. Gebruik de stroomkabel niet voor doeleinden, waarvoor deze niet is bestemd

- Gebruik de kabel niet om de stekker uit het stopcontact te trekken. Bescherm de kabel tegen hitte, olie en scherpe randen.

12. Zet het werkstuk vast

- Gebruik een spanklem of bankschroef om het werkstuk vast te zetten. Het wordt daarin veiliger gehouden dan in uw hand.

13. Vermijd een abnormale lichaamshouding

■ Zorg voor stabiliteit en bewaar altijd uw evenwicht.

14. Onderhoud uw gereedschappen zorgvuldig

■ Houd de snijgereedschappen scherp en schoon zodat u beter en veiliger kunt werken.
Volg de instructies voor smering en vervanging van het apparaat op.
- Controleer de aansluitleiding van het elektrische gereedschap regelmatig en laat deze bij beschadiging door een erkend vakman vervangen.
■ Controleer verlengende leidingen regelmatig en vervang ze als ze beschadigd zijn.
■ Houd handgrepen droog, schoon en vrij van olie en vet.

15. Trek de stekker uit het stopcontact

Als het elektrische gereedschap niet wordt gebruikt, voorafgaand aan het onderhoud en bij het vervangen van onderdelen zoals bijv. zaagblad, boor of frees.

16. Laat gereedschapsleutels niet zitten

- Controleer voor het inschakelen of sleutels en instelgereedschappen verwijderd zijn.

17. Vermijd onbedoeld inschakelen

Zorg ervoor dat de schakelaar bij het steken van de stekker in het stopcontact is uitgeschakeld.

18. Gebruik de verlengkabel voor gebruik in de open lucht

- Gebruik buitenshuis alleen hiervoor goedgekeurde en dienovereenkomstig gekenmerkte verlengkabels.

19.Weesalert

- Let op wat u doet. Ga altijd met overleg te werk. Gebruik het elektrische gereedschap niet als u niet geconcentreerd bent.

20. Controleer het elektrische gereedschap op eventuele beschadigingen

■ Voor een volgend gebruik van het elektrische gereedschap moeten de veiligheidsinrichtingen of licht beschadigde onderdelen zorgvuldig op hun feilloze en doelmatige functie worden gecontroleerd.
- Controleer of de bewegende onderdelen optimaal functioneren en niet klemmen en of onderdelen beschadigd zijn. Alle onderdelen dienen correct gemonteerd te zijn en aan alle voorwaarden te voldoen, om de feilloze werking van het elektrische gereedschap te waarborgen.
Beschadige veiligheidsinrichtingen en onderdelen moeten correct door een erkende professionele werkplaats worden gerepareerd of vervangen, voor zover de handleiding niets anders aangeeft.
Beschadigde schakelaars moeten door een werkplaats voor klantenservice worden vervangen.
- Gebruik geen elektrische gereedschappen, waarvan de schakelaar niet kan worden in- en uitgeschakeld.

21.ATTENTIE!

- Het gebruik van andere gereedschappen en andere accessoires kan kans op letsel betekenen.

22. Laat uw elektrische gereedschap door een vakman repareren

- Dit elektrische gereedschap voldoet aan de uniforme veiligheidsbepalingen. Reparaties mogen alleen door een vakman en met gebruik van originele reserveonderdelen worden uitgevoerd, anders is er kans op ongevallen bij de gebruiker.

- Voor de ingebruikname

Opmerking: verwijder het verpakkingsmateriaal alstublieft volledig.

De bediener moet zich tijdens het gebruik dicht bij het product bevinden om onnodig rekken van het lichaam en een daarmee instabiele positie te vermijden.
■ Schakel het product uit als het blokkeert en trek de stekker uit het stopcontact. Verhelp pas daarna de blokkering.

- Ingebruikname

Boren slijpen

Opmerking: slijp zwaar beschadigde boren eerst grof voor op een slijpblok.

□ Stuur de slijpsteen helemaal omlaag. Draai hiervoor de draaischakelaar 1 tot aan de aanslag in de richting DOWN ▼.
□ Steek de boor in de kleinst passende boorgeleiding 11 op de boorslijper. De exacte maten (∅) van de betreffende boorgeleiding 11 kunt u aan het opschrift (3 tot 13) aflezen.
□ Zet de AAN-/UIT-schakelaar 4 op positie 'I' om het product in te schakelen.
□ Draai de draaischakelaar 1 in de richting UP ▲ totdat u een slijpgeluid hoort.

Opmerking: met behulp van de draai- schakelaar 1 regelt u de positie van de slijpsteen en zo de aanpersdruk van de slijpsteen tegen de boor. Hoe verder u de draaischakelaar 1 in de richting UP ▲ draait, hoe verder de aanpersdruk stijgt. Let op dat u de slijpsteen niet te ver naar boven

draait. In het andere geval kan de slijpsteen tegen de behuizing slaan.

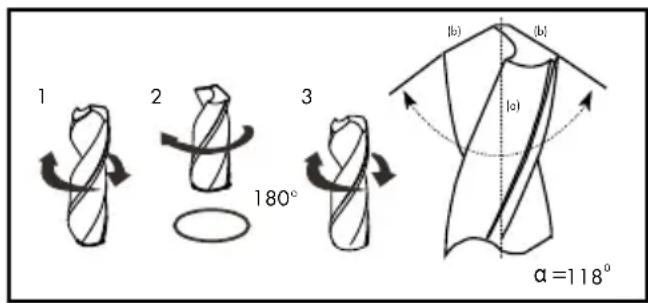

Draai de boor met weinig druk losjes en snel tussen de linker- en de rechteraanslag ongeveer 10 keer heen en weer (bij kleine boren ongeveer 5 keer).
☐ Trek de boor iets naar buiten, draai deze 180° om de eigen as en breng deze weer in tot aan de slijpsteen.
Herhaal het volledige proces zo nodig tot- dat beide kanten van de boor scherp zijn. Voer het slijpen zo uit dat de hoek (a) tus- sen beide snijranden (b) 118° bedraagt. Beide snijkanten (b) moeten dezelfde hoek ten opzichte van de booras (a) hebben en even lang zijn, zodat de boor centrisch draait (zie volgende afbeeldingen).

1 2 3 180° (b) (b) (a) α=118°

□ Zet de AAN-/UIT-schakelaar 4 op positie '0' om het product uit te schakelen.

- Slijpsteen vervangen

WAARSCHUWING! KANS OP

LETSEL!Trek de stekker altijd uit het stopcontact, voordat u werkzaamheden aan het product uitvoert. Vervang de slijpsteen als deze versleten of beschadigd is (afnemende, onregelmatige slijpprestatie, gebroken steen). Voor deze stap heeft u een kruiskopschroevendraaier nodig.

□ Schroef de 4 schroeven 3 van de afdekking van de slijpsteen 2 los en verwijder de afdekking 2 (zie afb. A).
□ Verwijder de slijpsteen 5.
Draai de schroefverbinding 7 met een 27 mm steeksleutel los (niet inbegrepen) (zie afb. B).

Opmerking: om te openen linksom draaien!

□ Verwijder de metalen ring 6.
Monteer de nieuwe slijpsteen met de vlakke zijde naar beneden tegen de slijpsteenhouder 8 en plaats de metalen ring 6 weer terug.
Draai de schroefverbinding met behulp van een 27 mm steeksleutel weer vast.

Opmerking: om te sluiten rechtsom draaien!

□ Zorg ervoor dat de veer 9 in het product overeenkomstig afb. D is geplaatst en plaats de slijpsteen in het product. Draai de slijpsteen totdat hij weer exact zo geplaatst is als op afb. A is weergegeven; in het andere geval kan de slijpsteenafdekking 2 niet worden gemonteerd.
□ Plaats de afdekking van de slijpsteen 2 weer terug en schroef deze met de 4 schroeven 3 weer vast.

- Onderhoud en reiniging

Het product is afgezien van de vervanging van de slijpsteen onderhoudsvrij.

WAARSCHUWING!

GEVAAR DOOR EEN ELEK- TRISCHE SCHOK! Trek vooraf -

gaand aan onderhouds- en reparatiewerkzaamheden de stekker uit het stopcontact.

□ Reinig het product regelmatig, het beste direct na het gebruik.
- Gebruik voor het reinigen van de behuizing een droge doek. Gebruik in geen geval benzine, oplosmiddelen of reinigingsmiddelen, die de kunststof aantasten.

WAARSCHUWING! KANS OP

LETSEL! Open het product nooit, tenzij u de slijpsteen wilt vervangen. Laat de reparatie- en vervangende werkzaamheden alleen door het servicepunt of een elektromonteur uitvoeren. Als de kabel van dit product beschadigd raakt, moet deze door het servicepunt met een speciaal voor dit doel geprepareerde kabel worden vervangen.

•Afvoer

De verpakking bestaat uit milieuvriendelijke grondstoffen die u via de plaatselijke recyclingcontainers kunt afvoeren.

Neem de aanduiding van de verpak- kingsmaterialen voor de afvalscheiding in acht. Deze zijn gemarkeerd met de afkortingen (a) en een cijfers (b) met de volgende betekenis: 1-7: kunst- stoffen / 20-22: papier en vezelpla- ten / 80-98: composietmaterialen.

Het product en de verpakkingsmaterialen zijn recyclebaar; verwijder deze afzonderlijk voor een betere afvalbehandeling. Het Triman-logo geldt alleen voor Frankrijk.

Informatie over de mogelijkheden om het uitgediende product na gebruik te verwijderen, verstrekt uw gemeentelijke overheid.

Gooi het afgedankte product omwille van het milieu niet weg via het huisvuil, maar geef het af bij het daarvoor bestemde depot of het gemeentelijke milieupark. Over afgifteplaatsen en hun openingstijden kunt u zich bij uw aangewezen instantie informeren.

- Service

WAARSCHUWING!

□ Laat uw product door het servicepunt of een elektromonteur en alleen met originele reserveonderdelen repareren. Op deze wijze wordt gewaarborgd dat de veiligheid van het product behouden blijft.
☐ Laat de stekker of de stroomkabel altijd door de fabrikant van het product of door zijn klantenservice vervangen. Op deze wijze wordt gewaarborgd dat de veiligheid van het product behouden blijft.

- Afwikkeling in geval van garantie

Om een snelle afhandeling van uw reclamatie te waarborgen dient u de volgende instructies in acht te nemen:

Houd bij alle vragen alstublieft de kassabon en het artikelnummer (bijv. IAN 123456) als bewijs van aankoop bij de hand.

Het artikelnummer vindt u op de typeplaat, ingegraveerd, op het titelblad van uw handleiding (linksonder) of als sticker op de achter- of onderzijde.

Wanneer er storingen in de werking of andere gebreken optreden, dient u eerst telefonisch of per e-mail contact met de onderstaande service-afdeling op te nemen.

Een als defect geregistreerd product kunt u dan samen met uw aankoopbewijs (kassabon) en vermelding van de concrete schade alsmede het tijdstip van optreden voor u franco aan het u meegedeelde servicepunt verzenden.

Service

NLServiceNederland

Tel.: [phone]

(0,10 EUR/Min.)

Het product wordt volgens strenge kwaliteitsrichtlijnen zorgvuldig geproduceerd en voor levering grondig getest. In geval van schade aan het product kunt u rechtmatig beroep doen op de verkoper van het product. Deze wettelijke rechten worden door onze hierna vermelde garantie niet beperkt.

Op dit product verlenen wij 3 jaar garantie vanaf aankoopdatum. De garantieperiode start op de dag van aankoop. Bewaar de originele kassabon alstublieft. Dit document is nodig als bewijs voor aankoop.

Wanneer binnen 3 jaar na de aankoopdatum van dit product een materiaal- of productiefout optreedt, dan wordt het product door ons - naar onze keuze - gratis voor u gerepareerd of vervangen. Deze garantie komt te vervallen als het product beschadigd wordt, niet correct gebruikt of onderhouden wordt.

De garantie geldt voor materiaal- en productiefouten. Deze garantie is niet van toepassing op productonderdelen, die onderhevig zijn aan normale slijtage en hierdoor als aan slijtage onderhevige onderdelen gelden (bijv. batterijen) of voor beschadigingen aan breekbare onderdelen, zoals bijv. schakelaars, accu's of dergelijke onderdelen, die gemaakt zijn van glas.

- Vertaling van de originele conformiteitsverklaring

Wij, OWIM GmbH & Co. KG, Stiftsbergstraße 1, DE-74167 Neckarsulm, DUITSLAND, verklaren alleen verantwoordelijk te zijn, dat het product: Boorslijpmachine PBSG 95 C4, modelnr.: HG04874, versie: 04 / 2019, waarvoor deze verklaring geldt, voldoet aan de normen / normatieve documenten van 2006/42/EG, 2014/30/EU en 2011/65/EU.

Toegepaste geharmoniseerde normen:

EN 61029-1:2009+A11

EN ISO 12100:2010

EN 55014-1:2006+A1+A2

EN 55014-2:2015

EN 61000-3-2:2014

EN 61000-3-3:2013

EN 50581:2012

Serienummer: IAN 315568

Toblos Mason

Tobias König

Afdelingsleider/documentverantwoordelijke

De conformiteitsverklaring kunt u ook nalezen op www.owim.com.

CE

Het hierboven beschreven voorwerp van de verklaring voldoet aan de voorschriften van de richtlijn 2011/65/EG van het Europese Parlement en de Raad van 8 juni 2011 betreffende beperking van het gebruik van bepaalde gevaarlijke stoffen in elektrische en elektronische apparatuur.
