PBSG 55 A1 - Boormachine slijpers PARKSIDE - Gratis gebruiksaanwijzing en handleiding

Producttype	Borenslijper
Merk	PARKSIDE
Model	PBSG 55 A1
Nominale spanning	230 V ~ 50 Hz
Beschermingsklasse	II
Geschikte boordiameter	3 - 10 mm
Geluidsdrukniveau	68 dB(A)
Geluidsvermogensniveau	81 dB(A)
Correct gebruik	Slijpen van stalen boren (DIN 338, 340, 345, 1869, 1897, type N)
Uitgesloten materialen	Hardmetalen boren
Inhoud van de levering	Slijper, koffer, 16 HSS-stalen boren met titaniumcoating, 2 vervangende slijpstenen, gebruiksaanwijzing
Schakelaar	Aan/Uit (I/O)
Instelling van de slijpsteen	Keuzeschakelaar (UP/DOWN) voor contactkracht
Vervangen van de slijpsteen	Mogelijk met kruiskopschroevendraaier en sleutel van 20 mm (linkse schroefdraad)
Onderhoud	Reinigen met een droge doek, geen oplosmiddelen
Garantie	3 jaar
Klantenservice (FR)	Tel. [phone], e-mail [e-mail]
Klantenservice (CH)	Tel. [phone], e-mail [e-mail]

Veelgestelde vragen - PBSG 55 A1 PARKSIDE

Welke soorten boren kan men slijpen met de PBSG 55 A1?

Het apparaat is ontworpen voor het slijpen van stalen boren die voldoen aan de normen DIN 338, 340, 345, 1869 en 1897 (type N), met een diameter van 3 tot 10 mm. Niet gebruiken op hardmetalen boren.

Hoe stelt men de contactkracht van de slijpsteen in?

Gebruik de keuzeschakelaar [1] op het apparaat. Draai hem naar UP om de contactkracht te verhogen, naar DOWN om te verlagen. Een schurend geluid geeft aan dat de steen contact maakt met de boor.

Wat is de procedure om een boor te slijpen?

Laat eerst de steen zakken (DOWN), steek de boor in de juiste opening, schakel het apparaat in, en breng de steen omhoog (UP) tot het schurende geluid. Draai de boor ongeveer tien keer in beide richtingen met lichte druk. Herhaal indien nodig om twee symmetrische snijkanten te krijgen.

Hoe vervangt men de slijpsteen?

Haal de stekker uit het stopcontact. Draai de vier schroeven van het deksel van de slijpsteen [3] los, verwijder het deksel. Haal de versleten steen eruit. Gebruik een sleutel van 20 mm om de schroef [7] los te draaien (let op: linkse schroefdraad, rechtsom losdraaien). Plaats de nieuwe steen, draai weer vast (linksom vastdraaien). Plaats het deksel terug.

Welke veiligheidsvoorschriften zijn essentieel?

Draag altijd een veiligheidsbril, een stofmasker, gehoorbescherming en handschoenen. Zorg ervoor dat het werkgebied vrij is van brandbare materialen. Haal de stekker uit het stopcontact voor onderhoud. Gebruik het apparaat niet als de kabel beschadigd is.

Is het apparaat luidruchtig?

Het geluidsdrukniveau is 68 dB(A) en het geluidsvermogensniveau is 81 dB(A). Het wordt aanbevolen om gehoorbescherming te dragen bij langdurig gebruik.

Hoe onderhoudt men de slijper?

Reinig regelmatig de behuizing met een droge doek. Gebruik nooit benzine, oplosmiddelen of agressieve reinigingsmiddelen. Verder is geen onderhoud nodig, behalve het vervangen van de slijpsteen.

Wat te doen bij storing of schade?

Laat reparaties uitvoeren door een gekwalificeerde technicus of de klantendienst. Open het apparaat nooit zelf. Neem voor vervanging van de netkabel contact op met de fabrikant of zijn klantenservice.

Wat is de duur van de garantie?

Het apparaat heeft een garantie van 3 jaar vanaf de aankoopdatum. Bewaar de kassabon als bewijs. De garantie dekt materiaal- en productiefouten, maar niet normale slijtage of schade door verkeerd gebruik.

Hoe moet het apparaat worden afgedankt?

Gooi het apparaat niet bij het huishoudelijk afval. Conform de Europese richtlijn 2002/96/EG moeten gebruikte elektrische apparaten worden ingeleverd bij een inzamelpunt voor recycling. De verpakking is recyclebaar.

GEBRUIKSAANWIJZING PBSG 55 A1 PARKSIDE

Bedienings- en veiligheidsinstructies

Vertaling van de originele gebruksaanwijzing

DE AT CH

Vouw vór het lezen de paging met de afbeeldingen open en maak u vertrouwd met alle functies van het apparaat.

DE/AT/CH	Bedienungs- und Sicherheitshinweise	Seite	5
FR/CH	Instructions d'utilisation et consignes de sécurité	Page	13
IT/CH	Indicazioni per l'uso e per la sicurezza	Pagina	21
NL	Bedienings- en verilgheidsinstructies	Pagina	29

Einleitung

Doelmatig gekruik.. .Pagina 30
Onderdelenbeschrijving. 30
Leveringsomvang . 30
Technische gegevens.. 30

Algemene veiligheidsinstructies

Veiling werken..
Apparaatspecifiekeveiligheidsinstrcties voor slijpapparaat voor borens.......Pagina 32
Originele toebehoren/-extra apparaten..

Ingebruikname

BoorSlijpen.. 33
Slijpsteen verrangen.. 34

Onderhoud en reiniging.. 34

Service.. 34

Garantie . 34

Afvoer.. 35

Conformiteitsverklaring / Producent

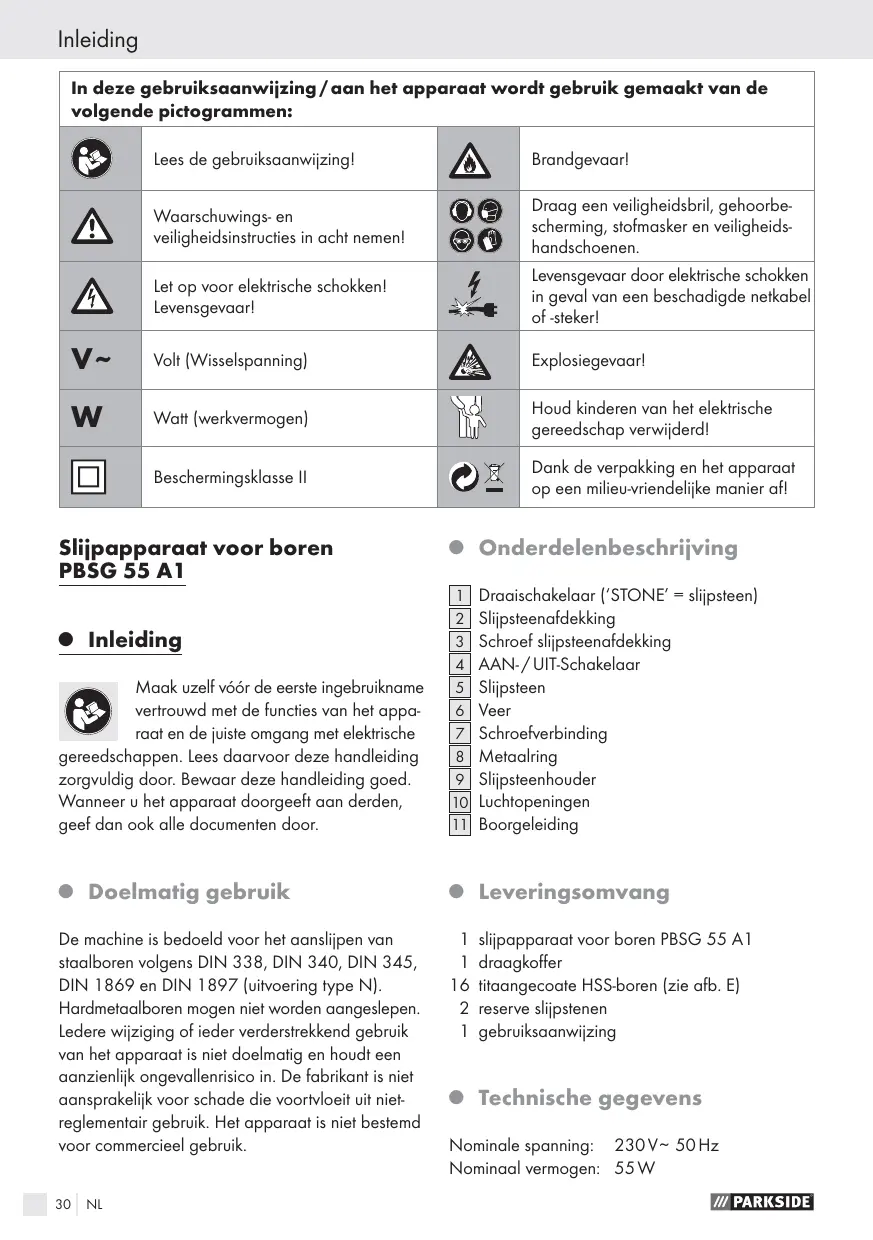

In denen gebruiksaanwijzing / aan het apparaat worden gebruik gemaakt van de volgende pictogrammen:
	Lees de gebruiksaanwijzing!		Brandgevaar!
	Waarschuwings- enveiligheidsinstrumenties in ache nemen!		Draag een veiligheidsbril, gehoorbescherming, stofmasker en veiligheids-handschoenen.
	Let op voor elektrische schokken!Levensgevaar!		Levensgevaar door elektrische schokken in geval van een beschadigde netkabel of -steker!
V~	Volt (Wisselspanning)		Explosiegevaar!
W	Watt (werkvermögen)		Houd kinderen van het elektrische gereedschap verwijderd!
	Beschermingsklasse II		Dank de verpakking en het apparaat op een milieu-vriendelijk manier af!

Slijpapparaat voor boren PBSG 55 A1

Inleiding

Maak uzelf voír de eerste ingebruikname vertrouwd met de functies van het apparaat en de juiste omgang met elektrische

gereedschappen. Lees waar voor deze handleiding zorgvuldig door. Bewaar deze handleiding goed. Wanner u het apparaat doorgeeft aan derden, geef dan ook alle documenten door.

- Doelmatig gebruik

De machine is bedoeld voor het aanslijpen van staalboren volgens DIN 338, DIN 340, DIN 345, DIN 1869 en DIN 1897 (uitvoering type N). Hardmetaalboren mogen Niet worden aangeslepen. Ledere wijziging of ieder verderstrekkend gebruik van het apparaat is Niet doelmatig en houdt een aanzienlijk ongevallenrisico in. De fabrikant is Niet aansprakelijk voor schade die voortvloeit uit netreglementair gebruik. Het apparaat is Niet bestemd voor commercieel gebruik.

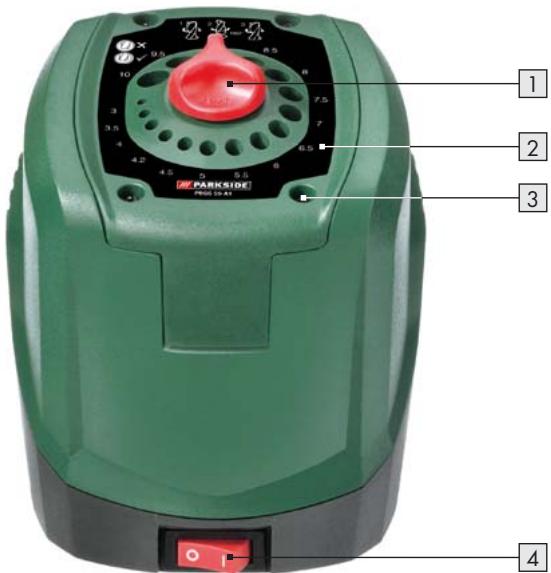

- Onderdelenbeschrijving

Draaischakelaar ('STONE' = lijipsteen)
2 Slijpsteenafdekking
3 Schroef slijpsteenafdekking
4 AAN-/UIT-Schakelaar
5 Slijpesteen
6 Veer
7 Schroefverbinding
8 Metaaling
9 Slijpsteenhouser
10 Luchtopeningen
[1] Boergeleiding

Leveringsomvang

1 lijpapparaat voor boren PBSG 55 A1
1 draagkoffer

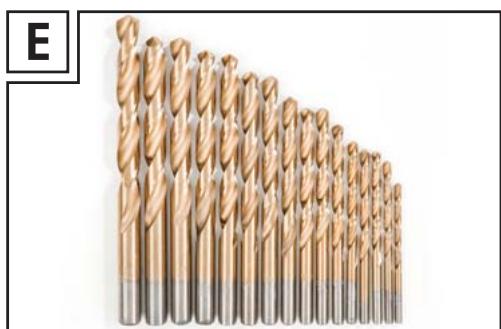

16 titaangecoate HSS-boren (zie afb. E)
2 reserve slijpstenen
1 gebruiksaanwijzing

Nominaal toerental: 1500 t/min

voor boren 3-10mm

Beschermingsklasse:

Geluidsinformatie:

Geluidsniveau met A-meting berekend.

Geluidsdrukniveau: 68dB(A)

Geluidsniveau: 81 dB (A)

Meetwaarden berekend conform EN 61029.

Algemene veiligheidsinstructies

VOORZICHTIG! Bij het gebruik van elektrische gereedschappen dient u de volgende principièle verligheidsmaatregelen in acht te nemen ter vermijding van elektrische schokken, letsel- en brandgevaar. Lees alle instructies door voordat u het apparaat gebruikt enbewaar de verligheidsinstructies goed.

Veilig werken

1. Houd het werkbereik steeds schoon.

Een Niet opgeruimd werkbereik kan tot ongevallen leiden.

1. Neem de omgevingsvoorwaarden in acht.

Gebruik de elektrische gereedschappen nicht in een vochtige of native omgeving.

Zorg voor een goede ventilatie van het werkbereik.

Gebruik het elektrische gereedschap Niet in bereiken waar brand- of explosiegevaar bestaat.

Vermijd lichaamscontact met geaarde onderden (bijv. buizen, radiators, elektrische fornuizen, koelapparaten).

1. Houd andere Personen verwijderd.

Voorkom dat andere personen en in het bijzonder kinderen noch het elektrische gereedschap noch de kabel aanraken. Houd ze van het werkbereik verwijderd.
5. Bewaar elektrische gereedschappen op een veilige plek wanner u ze nicht gebruikt.
Bewaar Niet-gebruekte gereedschappen op een droge, hooggelegen of afgesloten plaatsbui- ten de reikwijdte van kinderen.
6. Overbelast uw elektrische gereed-schap Niet.
Uwerktbeter enveiligeringin hetvermelde vermogensbereik.
7. Gebruik het juiste elektrische gereedschap.
Gebruik gén zwakke machines voor zware werkzaamheden.
Gebruik het elektrische gereedschap allén voor de beschreven doeleinden. Gebruik bijv. geen handcirkelzaag om boomtakken of houtblokken te snijden.
8. Draag geschikte werkkleding.
Draag geen wijde kleding of sieraden - deze zonden door bewegende onderdelen worden ingetrokken.
Bij werkzaamheden in de open lucht adviseren wij, slipvast schoeisel te dragen.
Draag een haarnet bij langere haren.

Draag geschikte verilgheids-kleding.

Draag een veiligheidsbril.
Draag een stofmasker bij stoffige werkzaam-heden.

1. Sluit de stofafzuginrichting aan.

2. Indien aansluitingen voor de stofafzuiiging voorhanden zich, dient u uzelf ervan te overtui-gen dat deze aangesloten zich en correct worden gebruikt.

Gebruik de kabel Niet om de steker UIT de contactdoos te trekken. Bescherm de kabel gegen但它, olie en scherpe randen.
12. Beveilig het gereedschap.

Gebruik de spaninrichting of een bankschoef om het werkstuk vast te zetten. Het wordt waar in veiligiger gezoonden dan in uw hand.

1. Vermijd een abnormale lichaamshouding.
   Zorg altijd voor een veilige stand en houd te allenlijke het evenwicht.

2. Onderhoud uw gereedschappen zorgvuldig.

Houd snijgereedschappen scherp en schoon om beter en veiliger te können werken.
Volg de aanwijzingen voor de smering en de verwangng van de gereedschappen op.
- Controller de aansluitleiding van het elektrische gereedschap regelmatig op schade en LAST deze in geval van schade verrangen door een erkende vakman.
- Controller de verlngkabels regelmatig en verrang deze wanner ze beschadigd zich.
Houd de handgrepen droog, schoon en vrij van olie en vet.

1. Trek de stekeruit de contactdoos.

Wanner u het elektrische gereedschap Niet gebruikt, vór onderhoudswerkzaamheden en bij het verrangen van gereedschap zoals bijv. zaagblad, boor of frees dient u de stroomtoevoer maar het gereedschap te onderbreken.
16. Laat geen gereedschapssleutel steken.
- Controller vór het inschakelen van het gereedschap of alle sleutels en instelgereedschappen verwijderd zich.
17. Vermijd dat het gereedschap abusievelijk en zonder toezicht kan starten.
Waarborg dat de schakelaar uitgeschakeld is bij het aansluiten van de steker op de contactdoos.
18. Gebruik verlengkabels voor het gebruik buitenshuis.
Gebruik in de open lucht alleén waaroor bestemde en dievenovereenkomstig gekenmerkte verlangkabels.
19. Wees steeds waakzaam.
Let op wat u doet. Ga met overleg te werk. Gebruik het elektrische gereedschap nicht wanneru ongeconcentreerd bent.
20. Controller het elektrische gereedschap op eventuele schade.
Vór het verdere gebruik van het elektrische gereedschap dienen veiligheidsinrichtingen of

licht beschadigde onderdelen zorgvuldig op optimale en doelmatige functie te worden onderzocht.

• Controleer of bewegende onderdelen optimaal functioneren en nicht klemmen en of onderdelen beschadigd zich. Alle onderdelen要去en cor-rect gemonteerd zich en aan alle voorwaarden voldoen om het optimale bedrijf van het elektrische gereedschap te waarborgen.
  Beschadigde veiligheidsvoorzieningen en onderdelen要去en, indien niets anders in de gebruiksaanwijzing vermeld staat, deskundig gerepareerd of verrangen worden door een erkende vakmonteur.
  Beschadigde schakelaars要去en door de technische Dienst worden verrangen.
  Gebruik geén elektrische gereedschappen waar bij de schakelaar Niet in- en uitgeschakeld kan worden.

• VOORZICHTIG!
  Het gebruik van andere gereedschappen en toebehoren kan tot letsel leiden.

• Laat uw elektrische gereedschap repareren door een elektromonteur.
  Dit elektrische gereedschap voldoet aan de van toepassing zijnde veiligheidsbepalingen. Reparaties mogen allén worden uitgevoerd door een elekromonteur met gebruik van originele onderdelen; in het andere geval bestaat gevaar voor ongevallen.

Apparaatspecifiekeveiligheidsinstructies voorslijpapparaat voor borens

Waarborg altijd dat het apparaat uitgeschakeld is voordat u de netsteker in de contactdos steekt.
Trek voör reinigings- of onderhoudswerkzaamheden altijd eerst de netsteker uit de contactdoos. Hierdoor voorkomt u dat het apparaat abusievelijk ingeschakeld worden.
De ventilatieopeningen 10 van de motorenheid要去en altijd vrij着眼. In het andere geval dreigt gevaar door oververhitting.

Bij werkzaamheden aan de machine, zoals bijv. transport of opslag, zet u de AAN-/UIT-Schakelaar 4 op "0" (uit) om ongewild starten te voorkomen.

BRANDGEVAAR DOOR WEGSPRINGENDE VONKENI!

Wanneru metaal slijpt,ontstaat

een vondenregen. Let waar altijd op dat geén Personen in gevaar worden gebracht en geen brandbare materialen in de buurt van het werkbereik�n opgeslagen.

LETSEL! Schakel de machine in geval van een stroomuitval of wonneer de netsteker uit de contactdoos getrokken worden, onmiddelijk uit via de AAN-/UIT-Schakelaar [4]. Hierdoor voorkomt u gevaar voor letsel door oncecontroleerd inschakelen van het apparatus.

Gebruik het apparaat Niet wonneer de netkabel of de netsteker beschadigd is.

Slijpstenen moeten goed en overeenkomstig de aanwijzingen van de fabrikant bewaard en behandeld worden.

Waarborg dat slijpgereedschappen volgens de aanwijzingen van de fabrikant zijn gemonteerd.

• Controller de slijpsteen vór gebruik; gebruik geen afgeb broken, gesprongen of op andere wijze beschadigde producten.

Waarborg dat een slijpgereedschap voor het gebruik goed aangebracht en bevestigd worden. Laat het gereedschap in nullast 30 seconden in een veilige positie lopen en zet direct stil wonneer aanzienlijke trillingen optreden of gebreken worden vastgesteld. Wonneer deze toestand optreedt, controleert u de machine om de ooorzaak vast te stellen.

Originele toebehoren/-extra apparaten

Gebruik alleén toebehoren en hulp-gereedschappen/-apparaten die in deze handleiding vermeld staan. Het gebruik van andere dan in deze handleiding aanbevolen hulpgereedschappen of ander toebehoren kan gevaar voor letsel vormen.

Ingebruikname

Boorslijpen

OPMERKING: slijp zwaar beschadigde boren eerst grof voor op een slijpblok.

Stuur de slijpsteen helemaal omlaag. Draai hiervoorde draaischakelaar 1 tot aan de aanslag in de richting DOWN

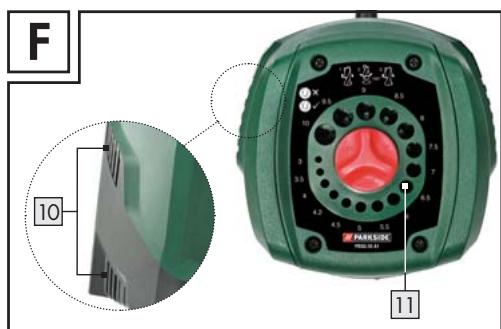

Steek de boor in de kleinst passende boorgeleiding 11 aan de boorslijpmachine. De exactematen (0) van de betreffende boorgeleiding 11 kunt u aan het opschrift (3 tot 10) aflezen.
Zet de AAN-/UIT-Schakelaar 4 op 'I' om demachine in te schakelen.
Draai de draaischakelaar 1 in de richting UP totdat u een slijpgeluid hoort.

OPMERKING: met behulp van de draaischakelaar regelt u de positie van de slijpsteen in de behuizing van de slijpkop en zo de aanpersdruk van de steen gegen de boor. Hoe verder u de draaischakelaar in de richting UP draait, hoe meer de aanpersdruk stijgt. Let op dat u de slijpsteen Niet te ver maar boven draait. In het andere geval kan de slijpsteen gegen de behuizing sloan.

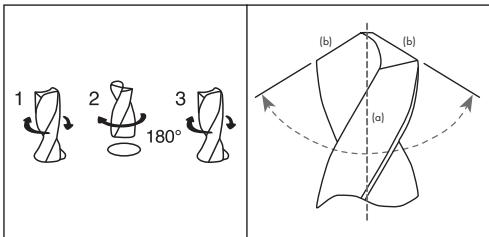

Draai de boor bij lichte druk vlot en snel:tussen de linker- en de rechteraanslag ongeveer 10 keer heen en weer (bijkleine boren ongeveer 5 keer).
Trek de boor eruit, draai hem 180^ (horizontal) en steek hem waar tot aan de slijpsteen in de slijppapparaat voor boren.
Herhaal het complete proces zo nodig totdat beide sneden scherp zich. Voer de slijping zo-danig uit dat de hoek:tussen de snijkant en de dwarssnede bij een normale boor 130^ bedraagt. Beide snijkanten (b)要去endezelfde hoek ten opzichte van de booras (a) hebben en even lang zich, zodat de boor centrisch draait (zie volgende afbeeldingen).

Zet de AAN-/UIT-Schakelaar 4 op 'O' om de machine uit te schakelen.

- Slijpsteen verrangen

LETSEL! Trek alsijd eerst de steker uit de contactdoos voordat u werkzaamheden aan de machine uitvoert. Vervang de slijpsteen als deze versleten of beschadigd is (afnemende, onregelmatte sleijpprestatie, gebroken steen). Voor deze werkstap hebt u een kruskopschroevendraar nodig.

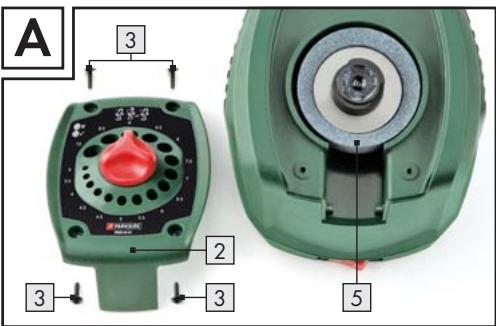

Schroef de vier schroeven 3 van de slijpsteenafdekking 2 eruit en verwijder de afdekking 2,zie ook afb.A.
Verwijinder de slijpsteen 5.

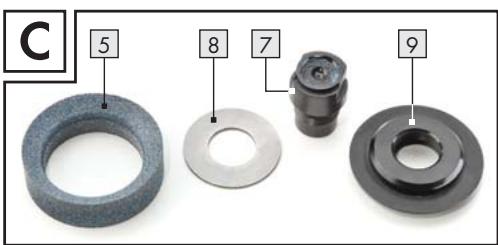

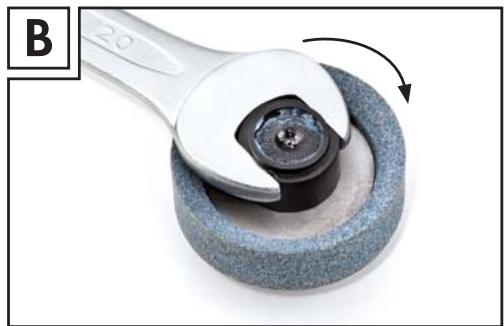

Span de slijpsteen [5] in een bankschoef. Draai de schroefverbinding [7] die de slijpsteen [5] gegen de slijpsteenhouser [9] houdt, los met behulp van een beksleutel maat 20mm - sie afb. B.

OPMERKING! DRAAI LINKSE SCHROEF-DRADEN NAAR RECHTS OM DEZE TE OPENEN!

Verwijder de metaalring 8

Monteer de nouvelle slijpsteen dienovereenkomstig met de vlokke ziche maar beneden gegen de slijpsteenhouser enplaats de metaalring weer terug.
Span de slijpsteen 5 weer in een bankschroef en draai de schroefverbinding 7 weer vast met behulp van een beksleutel maat 20mm

OPMERKING! DRAAI LINKSE SCHROEFDRADEN NAAR LINKS OM DEZE TE SLUITEN!

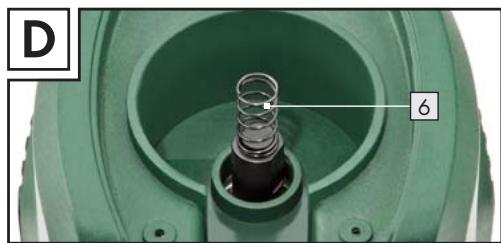

Let op dat de veer 6 in de machine geplaatst is overeenkomstig afb D en plaats de slijpsteen in de machine. Draai de slijpsteen totdat hij

weer exact zo geplaatst is als op afb. A is weergegeven; in het andere geval kan de slijpsteenafdekking 2 Niet worden gemonteerd.

Plaats de slijpsteenafdekking 2 weer terug en bevestig deze met de vier schroeven 3.

- Onderhoud en reiniging

De boorslijpmachine is onderhoudsvrij, afgezien van de verranging van de slijpstenen.

Reinig het apparaat regelmatig, direct na beeing van de werkzaamheden.
Gebruik voor de reiniging van de behuizing een droge doek en in geén geval benzine, oplos- of reinigingsmiddelen.

WAARSCHUWING! Open het apparaat nooit. Laat reparaties of verrangingen alleén uitvoeren door het servicepunt of door een elektromonteur.

Service

WAARSCHUWING! Laat uw apparaten door het servicepunt of een gekwalificeerdvakpersoneel en allén met originele onderdelen repareren. Opdeze wijze worden gewaarborgd dat deveiligheid van het apparaat behouden blijft.
A WAARSCHUWING! Laat de steker of de aansluitleiding altijd door de fabrikant van het apparaat of door diens technische Dienst repareren.

Op deze wijze worden gewaarborgd dat de veiligheid van het apparaat behouden blijft.

- Garantie

U heeft op dit apparaat 3aar garantie vanaf de aankoopdatum. Het apparaat is met de grootst mogelijk zorg vervaardigd en voorafgaand aan de levering nauwkeurig gecontroleerd. Bewaar a.u.b.de kassabon als aankoopbewijs. Als uaanspraak wilt make nparantie,neem dan a.u.b. Telefonisch contact op met uw

servicefilaral. Alleen op die manier is een kostenloze verzending van uw product gegarandeerd.

De garantie geldt alleen voor materiaal- of fabrica-gefouten,ECHTER NIEVoor transportschade,OF Voor onderdelen die aan slijtage onderhevig zich,OF voor beschadigingen aan breekbare delen, bijv. schakelaars of accu's.Het product is uitsluitend bestemd voor privé-bebruik en Niet voor bedrijfsmatige doel-einden.

Bij verkeerd gebruik en ondeskundige behandeling, bij gebruik van geweld en bij reparations die nicht door ons geauthoriseerd servicefiliaal zijn uitgevoerd, vervalt de garantie. Uw wettelijke rechten worden door deze garantie Niet beperkt.

De garantieperiode worden nicht verlangd door de aansprakelijkheid. Dit geldt eveneens voor verrangen en gerepareerde onderdelen. Schade en gebreken die möglichk reeds bij de aankoop aanwezig zich,要去en direct na het uitpakken worden gemeld,ui terlijkekerther twee dagena de dag van aankoop. Na verwastieren van de garantieperiode要去en alle voorkomende reparaties vergoed worden.

NL

Service Nederland

Tel.: [phone]

(0,10 EUR / Min.)

e-mail: [e-mail]

IAN 61094

- Afvoer

De verpakking bestaat uit milieuvriendelijke materialen die u via deplaatselijke recyclingdiensten kurz afvoeren.

Voer elektronische gereedschappen nicht af via het huisafval!

Conform de Europese richtlijn 2002/96/EC betreffende afgedankte elektrische en elektronische apparatus en de omzetting waarvan maar nationaal

recht要去en oude elektrische gereedschappen separaat worden ingezameld en op milieuvriendelijk wijze worden gerecycled.

Uw gemeentelijke milieudienst kan u informatie geven over de afvalverwijdering van uitgediende apparaten.

Conformiteitsverklaring/Producent C

Wij, Komperna GmbH, documentverantwoordelijke person: de sheer Felix Becker, Burgstr. 21, D-44867 Bochum, Duitsland, verklaren hiermee dat dit product voldoet aan de volgende normen, normatieve documents en EG-richtlijnen:

Machinerichtlijn (2006/42/EC)

EG-laagspanningsrichtlijn (2006/95/EC)

Elektromagnetische verdraagzaamheid (2004/108/EC)

Toegepaste, geharmoniseerde normen

EN 61029-1:2009

EN ISO 12100-2/A1:2009

EN 55014-1:2006

EN 55014-2/A2:2008

EN 61000-3-2:2006

EN 61000-3-3:2008

Type/Benaming:

Slijpapparaat voor boren PBSG 55 A1

Technische wijzigingen binnen het kader van de verderontwikkeling�oorbehonden.

IAN 61094

KOMPERNASS GMBH

BurgsraBe 21

D-44867 Bochum
