PBSG 55 A1 - Aiguiseur de forets PARKSIDE - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Aiguiseur de forets
Marque	PARKSIDE
Modèle	PBSG 55 A1
Tension nominale	230 V ~ 50 Hz
Classe de protection	II
Diamètre de forets compatible	3 - 10 mm
Niveau de pression acoustique	68 dB(A)
Niveau de puissance acoustique	81 dB(A)
Utilisation conforme	Affûtage de forets acier (DIN 338, 340, 345, 1869, 1897, type N)
Matériaux exclus	Forets en carbure
Contenu de la livraison	Aiguiseur, mallette, 16 forets en acier HSS revêtus titane, 2 pierres de rechange, mode d'emploi
Interrupteur	Marche/Arrêt (I/O)
Réglage de la pierre	Sélecteur (UP/DOWN) pour force de contact
Remplacement de la pierre	Possible avec tournevis cruciforme et clé de 20 mm (filetage à gauche)
Entretien	Nettoyage avec chiffon sec, pas de solvants
Garantie	3 ans
Service après-vente (FR)	Tél. [phone], e-mail [e-mail]
Service après-vente (CH)	Tél. [phone], e-mail [e-mail]

FOIRE AUX QUESTIONS - PBSG 55 A1 PARKSIDE

Quels types de forets peut-on affûter avec le PBSG 55 A1 ?

L'appareil est conçu pour l'affûtage de forets en acier conformes aux normes DIN 338, 340, 345, 1869 et 1897 (type N), d'un diamètre de 3 à 10 mm. Ne pas utiliser sur des forets en carbure.

Comment régler la force de contact de la pierre ?

Utilisez le sélecteur [1] situé sur l'appareil. Tournez-le vers UP pour augmenter la force de contact, vers DOWN pour la diminuer. Un bruit de meulage indique que la pierre est en contact avec le foret.

Quelle est la procédure pour affûter un foret ?

Abaissez d'abord la pierre (DOWN), insérez le foret dans l'orifice adapté, allumez l'appareil, puis remontez la pierre (UP) jusqu'au bruit de meulage. Tournez le foret une dizaine de fois dans les deux sens avec une légère pression. Répétez si nécessaire pour obtenir deux arêtes de coupe symétriques.

Comment remplacer la pierre à affûter ?

Débranchez l'appareil. Dévissez les quatre vis du couvercle de la pierre [3], retirez le couvercle. Sortez la pierre usée. Utilisez une clé de 20 mm pour dévisser le vissage [7] (attention : filetage à gauche, tourner à droite pour dévisser). Remplacez la pierre, puis revissez (tourner à gauche pour serrer). Remontez le couvercle.

Quelles précautions de sécurité sont essentielles ?

Portez toujours des lunettes de protection, un masque antipoussières, un casque auditif et des gants. Assurez-vous que la zone de travail est dégagée de matériaux inflammables. Débranchez l'appareil avant tout entretien. N'utilisez pas l'appareil si le câble est endommagé.

L'appareil est-il bruyant ?

Le niveau de pression acoustique est de 68 dB(A) et le niveau de puissance acoustique de 81 dB(A). Il est recommandé de porter une protection auditive lors d'une utilisation prolongée.

Comment entretenir l'aiguiseur ?

Nettoyez régulièrement le boîtier avec un chiffon sec. N'utilisez jamais d'essence, solvants ou produits nettoyants agressifs. Aucun autre entretien n'est nécessaire, hormis le remplacement de la pierre.

Que faire en cas de panne ou de dommage ?

Confiez toute réparation à un technicien qualifié ou au service après-vente. N'ouvrez jamais l'appareil vous-même. Pour le remplacement du câble d'alimentation, contactez le fabricant ou son SAV.

Quelle est la durée de la garantie ?

L'appareil bénéficie d'une garantie de 3 ans à compter de la date d'achat. Conservez le ticket de caisse comme preuve. La garantie couvre les défauts de matériaux et de fabrication, mais pas l'usure normale ni les dommages dus à une mauvaise utilisation.

Comment mettre l'appareil au rebut ?

Ne jetez pas l'appareil dans les ordures ménagères. Conformément à la directive européenne 2002/96/EC, rapporter les appareils électriques usagés à un point de collecte pour recyclage. L'emballage est recyclable.

MODE D'EMPLOI PBSG 55 A1 PARKSIDE

Instructions d'utilisation et consignes de sécurité

Traduction du mode d'emploi d'origine

Avant de lire le mode d'emploi, ouvre la page contenant les illustrations et familiarisez-vous ensuite avec toutes les fonctions de l'appareil.

IT CH

Utilisation conforme. Page 14 Description des pièces et éléments. Page 14 Meubles. Page 14 Données techniques. Page 15

Instructions de sécurité générales

Travailler en toute sécurité. Page 15 Instructions de sécurité spécifiques pour les affûteuses de forets. Page 16 Accessoires/équipements d'origine. Page 17

Mise en service

Affutage des forets. Page 17 Remplacement de la pierre à affuter. Page 18

Entretien et nettoyage. Page 18

Service Garantie Mise au rebut. Page 19 Déclaration de conformité/Fabricant. Page 20

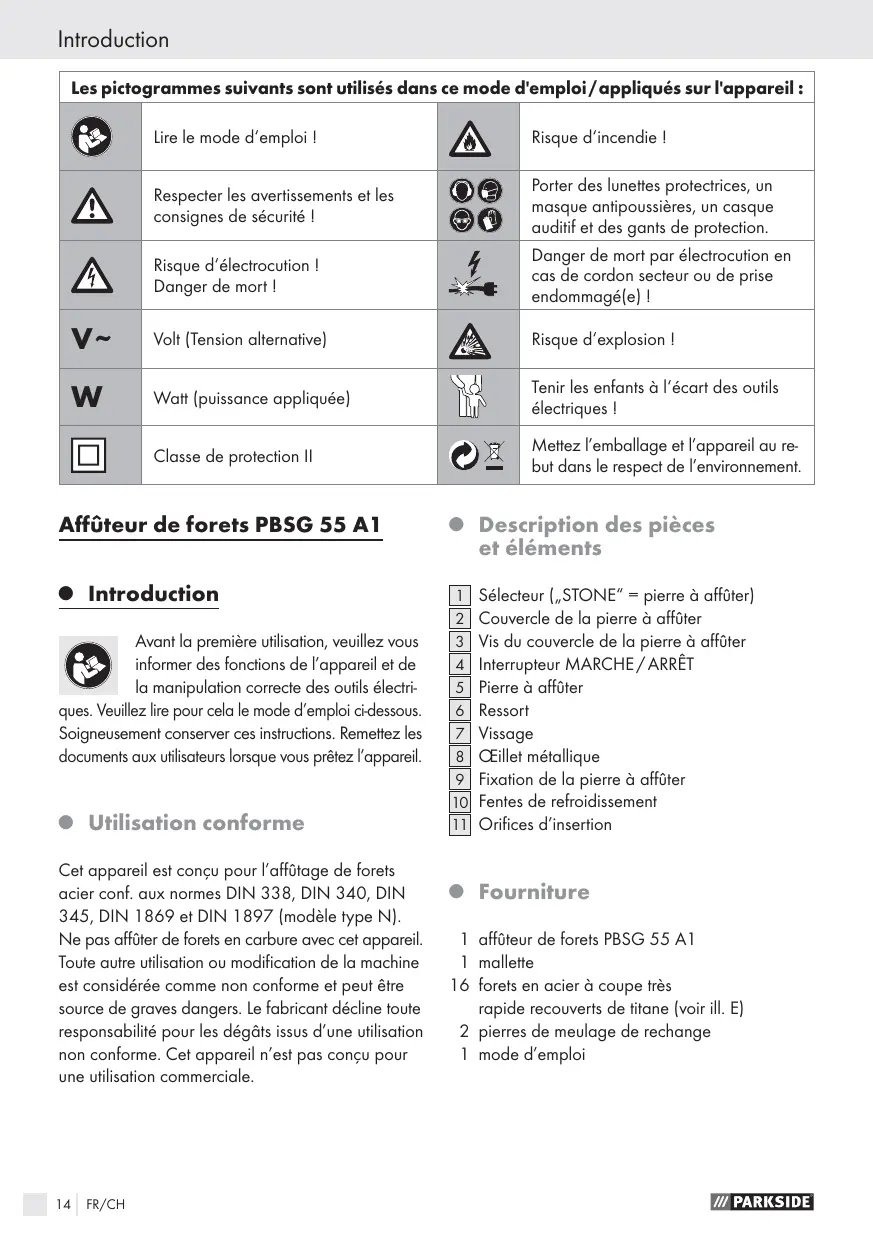

Les pictogrammes suivants sont utilisés dans ce mode d'emploi/appliqués sur l'appareil :
	Lire le mode d'emploi !		Risque d'incendie !
	Respecter les avertissements et les consignes de sécurité !		Porter des lunettes protecrices, un masque antipoussières, un casque auditif et des gants de protection.
	Risque d'électrocution !Danger de mort !		Danger de mort par électrocution en cas de cordon secteur ou de prise endommagé(e) !
V~	Volt (Tension alternative)		Risque d'explosion !
W	Watt (puissance appliquée)		Tenir les enfants à l'écart des outils électriques !
	Classe de protection II		Mettez l'emballage et l'appareil au re-but dans le respect de l'environnement.

Affûteur de forets PBSG 55 A1

Avant la première utilisation, veillez vous informer des fonctions de l'appareil et de la manipulation correcte des outils électriques.

Quelques. Veuillez lire pour cela le mode d'emploi ci-dessous. Soigneusement conserver ces instructions. Remettez les documents aux utilisateurs lorsque vous prêtez l'appareil.

Utilisation conforme

Cet appareil est conçu pour l'affutage de forets acier conf. aux normes DIN 338, DIN 340, DIN 345, DIN 1869 et DIN 1897 (modèle type N). Ne pas affûter de forets en carbure avec cet appareil. Toute autre utilisation ou modification de la machine est considérée comme non conforme et peut être source de graves dangers. Le fabricant décline toute responsabilité pour les dégâts issus d'une utilisation non conforme. Cet appareil n'est pas conçu pour une utilisation commerciale.

Description des pièces et éléments

1 Suggesteur (_·STONE^ = pierre a affuter) 2 Couvercle de la pierre a affuter 3 Vis du couvercle de la pierre a affuter 4 Interrupteur MARCHE/ARRET 5 Pierre à affüter 6 Ressort Vissage 8 CEillet métallique Fixation de la pierre à affuter 10 Fentes de refroidissement 11 Orifices d'insertion

1 affuteur de forets PBSG 55 A1, 1 mallette, 16 forets en acier à coupe très rapide recouverts de titane (voir ill. E), 2 pierres de meulage de rechange, 1 mode d'emploi

Données techniques

Tension nominale: 230V ~ 50Hz

pour des zéros de forets : 3 - 10mm

Classe de protection :

Informations sur le bruit :

Niveau de bruit calculé avec la pondération A.

Intensité de bruit: 68 dB (A)

Niveau de bruit: 81 dB (A)

Valeurs mesurées conformes à EN 61029.

Instructions de sécurité générales

■ ATTENTION! Les consignes de sécurité fondamentales suivantes doivent être respectées lors de l'utilisation d'outils électriques afin de prévenir les risques d'électrocution, de blessure et d'incendie. Veuillez lire toutes ces consignes avant d'utiliser l'outil électrique et les conserver soigneusement.

Travailler en toute sécurité

1. Maintenez votre zone de travail en ordre.

Une zone de travail désordonnée peut être à l'origine d'accidents.

1. Tenir compte des conditions ambiantes.

Ne pas exposer les outils électriques à la pluie. Ne pas utiliser des outils électriques dans un environnement humide ou mouillé. Assurer un bon éclairage de la zone de travail.

Ne pas utiliser des outils électriques dans des endroits exposés aux risques d'incendie ou d'explosion.

Protection contre les électrocutions.

Éviter tout contact avec les pièces reliées à la terre (par ex. conduites, radiateurs, fours électriques, réfrigérateurs).

1. Tenir toute autre personne à l'écart.

Ne pas laisser d'autres personnes, spécialement des enfants, toucher l'outil électrique ou le câble.

Les tenir à l'écart de votre zone de travail.

1. Ranger les outils électriques inutilisés dans un endroit sûr.

Un outil électrique inutilisé doit être rangé hors de portée des enfants dans un endroit sec, élevé ou verrouillé. 6. Ne pas surcharger votre outil électrique.

Vous travaillerez dans la plage de puissance prescrite. 7. Utiliser l'outil électrique ajust.

Ne pas utiliser des machines de puissance faible pour des travaux lourds. Ne pas utiliser cet outil électrique dans des buts autres que ceux pour lesquels il est conçu. Par exemple, ne pas utiliser une scie circulaire portable pour scier des branches d'arbre ou des bûches.

1. Porter des vêtements adaptés.

S'habiller de manière adaptée, ne pas porter de vêtements amples ou de bijoux, ils peuvent être happés par des parties en mouvement. Si vous travailliez en plein-air, il est recommandé de porter des chaussures antidérapantes. - Porter un bonnet de protection pour maintenir les cheveux longs.

Utiliser un équipement de protection.

Porter des lunettes protectrices. Utiliser un masque antipoussières si vous effectuez des travaux qui occasionnent des poussières.

1. Raccordement du dispositif d'aspiration des poussières.

Si l'outil est équipéd de raccords pour l'aspiration des poussières, vérifier qu'ils sont correctement raccordés et utilisés.

Ne pas utiliser le câble dans des buts autres que ceux pour lesquels il est conçu.

Ne jamais utiliser le cable pour débrancher la fiche électrique de la prise de courant. Protéger le cable contre la chaleur, l'huile et les arêtes vives. 12. Fixer la pièce usinée. Utiliser des dispositifs de serrage ou un étau pour fixer la pièce usinée. La pièce est ainsi plus sûrement fixe qu'à la main.

1. Proscire toute position anormale.

Travailler dans une position stable et veiller à toujours garder l'équilibre. 14. Entretenir l'outillage avec soin. - Conserver les outils de coupe tranchants et propres afin d'assurer un travail précis et en toute sécurité. Procedure conformément aux instructions de graissage et de changement d'outil. Vérifier périodiquement le câble d'alimentation. Contrôler régulièrement le câble de raccordement de l'outil électrique et le faire remplacer par un technicien agréé s'il est endommagé. - Contrôler régulièrement les câbles de rallonge et les remplacer s'ils sont endommagés. Maintenir les poignées sèches, propres et exemptes d'huile ou de graisse.

1. Débrancher la fiche électrique de la prise de courant :

En cas d'inutilisation de l'outil électrique, avant d'effectuer l'entretien ou le remplacement d'outils tels que lame de scie, foret, fraise. 16. Ne pas laisser de clés d'outil insérées. Avant la mise en marche, vérifier que les clés et outils de réglages sont retirés. 17. Éviter tout démarrage involontaire. Vérifier que l'interrupteur n'est pas sur MARCHE avant de brancher la fiche électrique dans la prise de courant. 18. Utiliser un câble de rallonge pour l'usage en plein air. Uniquement utiliser des câbles de rallonge homologués et certifiés pour l'usage en plein air. 19. Être vigilant. Être attentif à la tâche exécutée. Toujours procéder avec prudence lors du travail. Ne pas utiliser l'outil électrique si vous n'êtes pas concentré. 20. Contrôler si l'outil électrique est endommagé. Avant de réutiliser l'outil électrique, il faut minutieusement vérifier le fonctionnement conforme et irréprochable des dispositifs de sécurité ou de pièces légèrement endommagées. - Contrôler que les pièces mobiles fonctionnent parfaitement et ne se coincent pas ou si des pièces sont endommagées. Toutes les pièces doivent être montées correctement et remplir

toutes les conditions afin de garantir le fonctionnement irréprochable de l'outil électrique.

• les de l'art par un atelier agréé ou remplacés, sauf si le mode d'emploi prévoit d'autres mesures. Les interrupteurs endommagés doivent être remplacés par un atelier du service après-vente. Ne pas utiliser un outil électrique dont les interrupteurs ne fonctionnent pas.
• ATTENTION!

L'usage d'équipements ou d'accessoires autres que ceux recommendés peut signifier un risque de blessures pour l'utilisateur. 22. Faire réparer votre outil électrique par un électricien qualifié. Cet outil électrique est conforme aux réglementations de sécurité en vigueur. Les réparations doivent uniquement être effectuées par un électricien qualifié et au moyen de pièces d'origine, autrement, il existe un risque d'accidents pour l'utilisateur.

Instructions de sécurité spécifiques pour les affûteuses de forets

Assurez-vous que l'appareil est bien éteint avant de brancher la prise. Débranchez toujours la prise avant le nettoyage ou la maintenance. Ceci empêche une mise en route involontaire de l'appareil. Les orifices d'aération du bloc moteur doivent toujours être dégagés. DANGER par suite de surchauffe dans le cas contraire. Lors de tous travaux au niveau de l'appareil, ainsi que lors du transport et pour le rangement, mettez le commutateur MARCHE/ARRET en position "0" (Arrêt) afin d'empêcher une mise en route involontaire.

RISQUE D'incendie par projection d'etincelles!

Lorsque vous poncez des métaux,

il y a projection d'étincelles. Veillez donc obligatoirement à ne mettre personne en danger.

ger et à ce qu'il n'y ait pas de matériaux inflammables à proximité de la zone de travail.

BLESSURES! En cas de panne de courant, ou si la prise est débranchée, éteignez immédiatement l'appareil à l'aide du commutateur MARCHÉ/ARRET 4. Ceci empêche une remise en route incontrolée lors de laquelle vous pourriez vous blesser.

N'utilise pas l'appareil si le cordon secteur ou la prise secteur sont endommagés. - Les meules doivent être conservées et manipulées avec précaution conformément aux instructions du fabricant. Veillez à ce que les outils d'affutage soient montés conformément aux instructions du fabricant. Contrôlez la meule avant l'utilisation; n'utilisez pas de produits cassés, ébréchés ou endommagés d'une autre manière. Veillez avant l'utilisation à ce que l'outil d'affutage soit toujours monté et fixé correctement. Faites tourner l'outil à vide pendant 30 secondes dans une position sûre, l'arrêtez immédiatement en cas de vibrations importantes ou si vous constatez des défauts. Dans ce cas, contrôlez la machine pour en déterminer la cause.

Accessoires/équipements d'origine

Uniquement utiliser les accessoires et équipements individuels dans le mode d'emploi. L'usage d'équipements ou d'accessoires autres que ceux recommendés peut signifier un risque de blessure pour l'utilisateur.

Affutage des forets

REMARQUE: Si le foret est très usé, commencer par l'affuter grossièrement sur un touret à meuler.

Entièrement abaisser la pierre à affuter. Pour cela, tourner à fond le selecteur [1] vers DOWN▼. Insérer le foret dans le plus petit orifice d'insertion [11] adapté de l'affuteuse. Les tailles (Ø) exactes des orifices d'insertion [11] sont indiquées sur le couvercle (3 à 10). Pour allumer l'appareil, placer l'interrupteur MARCHE/ARRÉT 4 en position "I". Tourner le selecteur [1] vers UP jusqu'à ce qu'un bruit de meulage soit audible.

REMARQUE: Le sélecteur 1 permet de régler la position de la pierre de la tête d'affutage et ainsi la force de contact de la pierre contre le foret. Plus le sélecteur 1 est tourné vers UP, plus la force de contact est élevée. Veiller à ne pas trop tourner la pierre d'affutage vers le haut. Autrement, la pierre d'affutage peut toucher le boîtier.

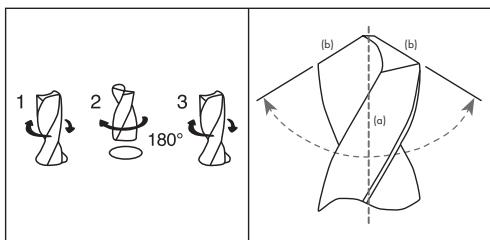

Faites tourner le foret une dizaine de fois dans les deux sens sans forcer et rapidement, avec une légère pression, entre la butée gauche et droite (dans le cas de forets de petite taille, 5 fois). Ressortez le foret, tournez-le de (horizontal), et reinserez-le jusqu'à la meule. Répétez l'opération complète jusqu'à ce que les deux arêtes de coupe soient tranchantes. Effectuer l'affutage de manière à ce que l'angle entre l'arête de coupe et l'arête transversale d'un foret normal soit de. L'angle par rapport à l'axe de forage (a) des deux arêtes de coupe (b) doit être identique et de même longueur pour que le foret tourne centré (voir illustrations suivantes).

Pour éteindre l'appareil, appuyez sur le commutateur MARCHE/ARRET 4 pour le mettre en position « O »

- Remplacement de la pierre à affûter

SURES! Toujours débrancher la fiche secteur de la prise de courant avant d'effectuer des travaux sur l'appareil. Remplacer la pierre à affuter lorsqu'elle est usée ou endommagée (affutage moindre ou irregularier, pierre cassée). Cette opération requiert l'usage d'un tournevis cruciforme.

Dévisser les quatre vis 3 du couvercle de la pierre à affuter 2 et enlever le couvercle 2, voir aussi l'ill. A. Enlever la pierre à affuter 5. Fixer la pierre à affuter 5 sur un étau. Dévisser le vissage 7 tenant la pierre à affuter 5 à sa fixation 9 avec une clé à fourche de 20mm, voir ill. B.

Remarque : filetage à GAUCHE, tourner à DROITE pour dévisser !

Enlever l'oeillet métallique 8.

Monter la pierre à affuter neuve avec le chant plat vers le bas dans la fixation de pierre à affuter 9 et remonter l'oeillet métallique 8. Serrer de nouveau la pierre à affuter 5 sur un état et resserrer le vissage 7 avec une clé à fourche de 20 mm.

Remarque : filetagé gauché, tourner à gauche pour SERRER !

Veiller à positionner le ressort 6 dans l'appareil comme l'indique l'Ill. D et placer la pierre à affuter dans l'appareil. Tourner la pierre à affuter jusqu'à ce qu'elle soit exactement positionnée comme l'indique l'Ill. A, autrement, le couvercle de la pierre à affuter 2 ne peut pas être remonté. Remonter le couvercle de la pierre à affuter 2 et le visser avec les quatre vis 3.

Entretien et nettoyage

Mis à part le remplacement de la pierre à affuter, l'affûteuse de forets ne nécessite aucun entretien.

Nettoyez régulièrement l'appareil, immédiatement après le travail.

Utilisez pour le nettoyage du boîtier un chiffon sec, en aucun cas de l’essence, des solvants ou produits nettoyants. AVERTISSEMENT! N'ouvre jamais les appareils. Ne faites effectuer toutes réparations ou tous remplacements que par le point S. A. V. ou un électricien.

Service

AVERTISSEMENT! Uniquement confier la réparation de vos appareils à des techniciens qualifiés et avec des pièces de rechange d'origine. Ceci permet d'assurer la sécurité de fonctionnement de l'appareil. AVERTISSEMENT! Afin d'éviter tout danger, confier le remplacement de la fiche ou du cordon secteur au fabricant de l'appareil ou à son S. A. V. Ceci permet d'assurer la sécurité de fonctionnement de l'appareil.

Garantie

Cet appareil bénéficie de 3 ans de garantie à compter de la date d'achat. L'appareil a été fabriqué avec soin et consciencieusement contrôlé avant sa distribution. Veuillez conserver le ticket de caisse en guise de preuve d'achat. Si la garantie s'applique, contactez par téléphone votre interlocuteur du service après-vente. Cette condition doit être respectée pour assurer l'expédition gratuite de votre marchandise.

La prestation de garantie s'applique uniquement pour les erreurs de matériaux et de fabrication, pas pour les dommages de transport, les pièces d'usure ou les dommages subis par les pièces fragiles, comme par ex. les interrupteurs ou les batteries. Le produit est exclusivement destiné à un usage et non commercial.

La garantie est annulée en cas de manipulation incorrecte et inappropriée, d'utilisation brute et en cas d'intervention qui n'aurait pas été réalisée par notre centre de service après-vente agréé. Cette garantie ne constitue pas une restriction de vos droits légaux.

La durée de la garantie n'est pas prolongée par la garantie du fabricant. Ceci vaut également pour les pièces remplacées et réparées. Tous dommages et défauts présents dès l'achat doivent être notifiés dès que le produit est déballé, et au plus tard deux jours après la date d'achat. Toutes réparations survenant après la période sous garantie ne seront pas prises en charge.

FR Service France Tel.: [phone] e-mail: [e-mail]

IAN 61094

CH Service Suisse Tel.: [phone] (0,08 CHF/Min., mobile max. 0,40 CHF/Min.) e-mail: [e-mail]

IAN 61094

Mise au rebut

L'emballage se compose exclusivement de matières recyclables qui peuvent être mises au rebut dans les déchetteries locales.

Ne pas jeter les appareils électriques dans les ordures ménagères !

Conformément à la directive européenne 2002/96/EC relative aux appareils électriques et électroniques usés, et à son application dans les

les législations nationales, les outils électriques usés doivent être collectés séparément et faire l'objet d'un recyclage écophile.

Renseignez-vous auprès de votre mairie ou de l'administration municipale concernant les possibilités de mise au rebut des appareils usés.

-Déclaration de conformité/ fabricant (€)

Nous sousignés, Kompernaß GmbH, responsable du document : Monsieur Felix Becker, Burgstr. 21, D-44867 Bochum, Allemagne, déclarons par la présente que ce produit est en conformité avec les normes, documents normatifs et référentiels, et directives CE suivants :

Compatibilité électromagnétique (2004/108/EC)

Normes harmonisées appliquées

EN 61029-1:2009

EN ISO 12100-2/A1:2009

EN 55014-1:2006

EN 55014-2/A2:2008

EN 61000-3-2:2006

EN 61000-3-3:2008

Type/Désignation de l'appareil :

Affuteur de forets PBSG 55 A1

Numéro de série : IAN 61094

Bochum, 31.03.2011

Hans Komperna

-Gerant-

Tous droits de modifications techniques à fins d'amélioration réservés.
