WH-SXC09H3E8 - Climatiseur PANASONIC - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Pompe à chaleur air-eau réversible (climatisation et chauffage)
Marque	Panasonic
Modèle	WH-SXC09H3E8
Puissance nominale (chauffage)	9 kW (approximatif)
Alimentation électrique	Monophasé 230 V / 50 Hz
Dimensions de l'unité extérieure (L x H x P)	Environ 800 x 600 x 300 mm
Poids de l'unité extérieure	Environ 50 kg
Type de compresseur	Inverter (à vitesse variable)
Réfrigérant	R32
Fonctions principales	Chauffage, refroidissement, production d'eau chaude sanitaire (ECS)
Modes de fonctionnement	Auto, chauffage, refroidissement, ECS uniquement, mode silencieux, turbo, forcé secours
Contrôle	Télécommande filaire avec écran LCD et touches tactiles
Programmation hebdomadaire	Oui, jusqu'à 6 programmes par jour
Verrouillage de la télécommande	Oui, code PIN
Ballon d'eau chaude sanitaire (ECS)	Intégré ou connecté (résistance de secours)
Zone de chauffage	Jusqu'à 2 zones indépendantes
Dégivrage automatique	Oui, avec option forcée manuelle
Diagnostic des erreurs	Affichage des codes d'erreur et réinitialisation
Entretien	Nettoyage des filtres tous les 3 à 6 mois ; faire appel à un professionnel pour l'entretien annuel
Réparabilité	Pièces détachées disponibles via le réseau agréé Panasonic ; indice de réparabilité non communiqué

FOIRE AUX QUESTIONS - WH-SXC09H3E8 PANASONIC

Comment activer le mode silencieux ?

Dans le menu rapide, sélectionnez l'icône Mode silencieux et appuyez sur la touche ← pour confirmer. Vous pouvez choisir parmi 3 niveaux de silence (le niveau 3 étant le plus silencieux).

Puis-je programmer la pompe à chaleur pour qu'elle chauffe uniquement à certaines heures ?

Oui, utilisez la fonction Prog. hebdo. Vous pouvez définir jusqu'à 6 programmes par jour avec des consignes de température différentes pour chaque zone et le ballon ECS.

Que faire si la télécommande est verrouillée et que j'ai oublié le code ?

Mettez le système en arrêt, puis appuyez simultanément sur les touches ↩, ← et ▶ pendant environ 5 secondes. L'écran affichera Initialiser le mot de passe, sélectionnez Reset pour réinitialiser le code à 0000.

Comment activer le chauffage turbo ?

Dans le menu rapide, sélectionnez l'icône Chauffage Turbo et appuyez sur ←. Le système fonctionnera à pleine puissance pendant 90 minutes pour atteindre rapidement la consigne.

Pourquoi l'icône de fonctionnement clignote-t-elle ?

L'icône clignotante (par exemple « ...... ») indique que le système est arrêté. Une icône fixe (par exemple « ——— ») signifie que le système est en marche.

Comment forcer l'utilisation de la résistance électrique de secours ?

Sélectionnez Forcer l'ECS de secours dans le menu rapide pour activer la résistance du ballon d'eau chaude. Pour le chauffage, utilisez Forcer le chauffage de secours. Notez que ces options se désactivent automatiquement si le système est en marche.

Puis-je utiliser la pompe à chaleur sans ballon d'eau chaude ?

Oui, mais le menu rapide affichera moins d'options. Assurez-vous que le paramètre Branchement ballon est désactivé dans les réglages d'installation.

Comment effectuer un dégivrage manuel ?

Dans le menu rapide, sélectionnez l'icône Forcer le dégivrage et confirmez avec ←. Le système lancera un cycle de dégivrage pour éliminer le givre sur l'échangeur.

Que faire en cas de code d'erreur affiché ?

Notez le code d'erreur, puis utilisez l'option Initialisation des codes erreurs dans le menu rapide pour réinitialiser les réglages d'usine. Si le problème persiste, contactez un professionnel.

Quel entretien régulier est recommandé ?

Nettoyez les filtres de l'unité intérieure tous les 3 à 6 mois. Faites réaliser un entretien annuel par un installateur agréé pour vérifier le circuit frigorifique, les connexions électriques et le ballon ECS.

MODE D'EMPLOI WH-SXC09H3E8 PANASONIC

Pompe à chaleur air-eau

Ce guide rapide décrit comment utiliser le menu rapide.

Veuillez lire attentivement le mode d'emploi avant d'utiliser le menu rapide.

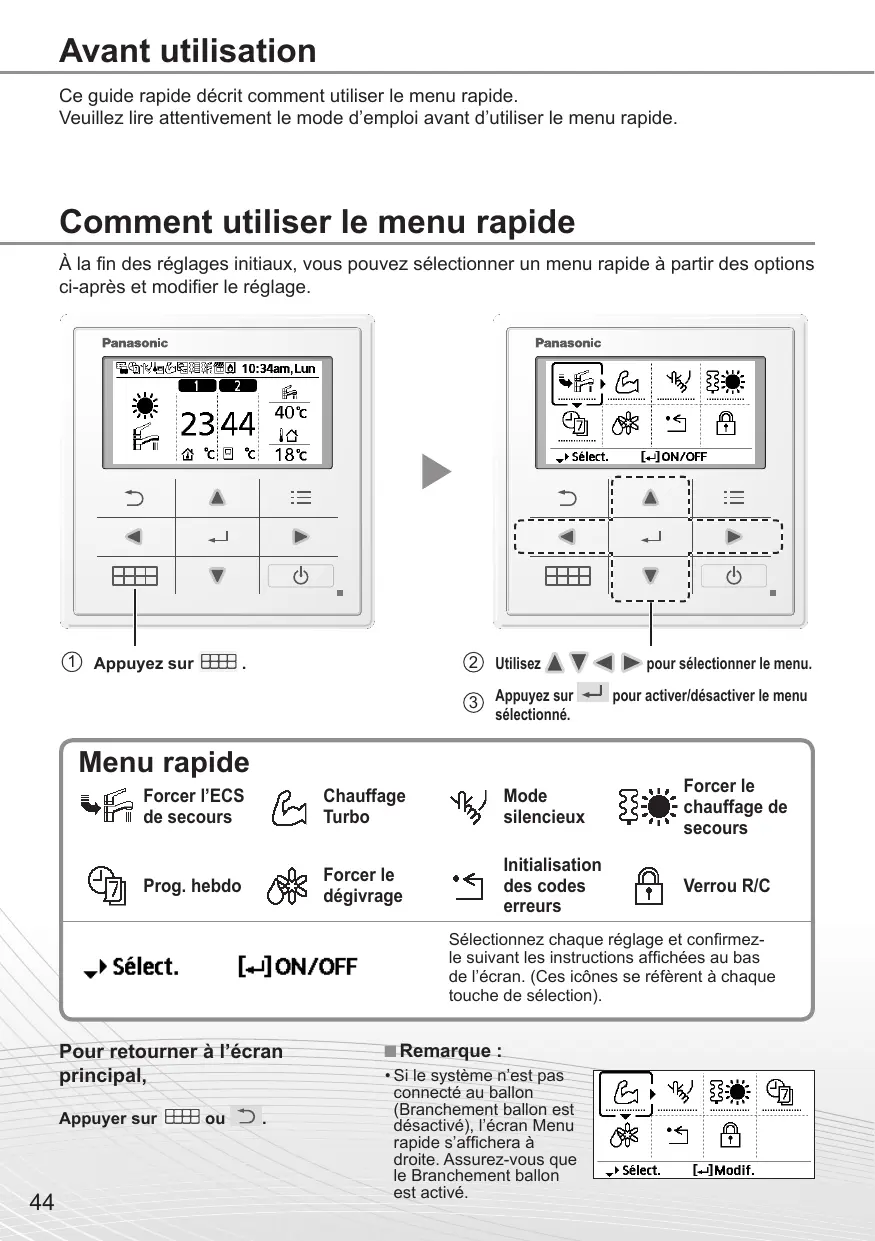

Comment utiliser le menu rapide

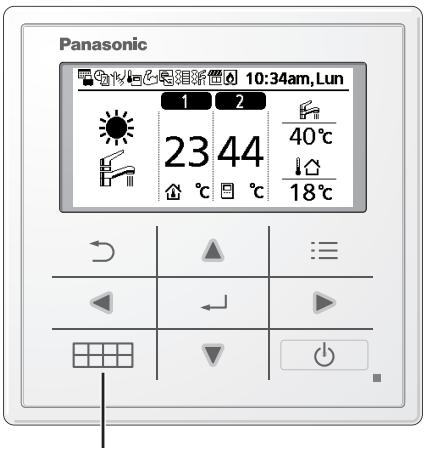

À la fin des réglages initiaux, vous pouvez sélectionner un menu rapide à partir des options ci-après et modifier le réglage.

② Utilisez ▲ ▼ ◀ ▶ pour sélectionner le menu.
③ Appuyez sur ← pour activer/désactiver le menu sélectionné.

Menu rapide

Forcer l'ECS de secours

Chauffage Turbo

Mode silencieux

Forcer le chauffage de secours

Prog. hebdo

Forcer le dégivrage

Initialisation des codes erreurs

Verrou R/C

→ Sélect.

[←] ON/OFF

Sélectionnez chaque réglage et confirmez-le suivant les instructions affichées au bas de l'écran. (Ces icônes se réfèrent à chaque touche de sélection).

Pour retourner à l'écran principal,

Appuyer sur 📄 ou ↻.

Remarque :

- Si le système n'est pas connecté au ballon (Branchement ballon est désactivé), l'écran Menu rapide s'affichera à droite. Assurez-vous que le Branchement ballon est activé.

Remarques sur l'icône de fonctionnement

Exemple :

- Indication de l'icône de fonctionnement « ...... » = ARRÊT

- Indication de l'icône de fonctionnement « ——— » = MARCHE

Forcer l'ECS de secours

Sélectionnez cette icône pour activer ou désactiver la résistance de secours du ballon ECS.

Appuyez sur ← pour confirmer votre sélection.

Remarque :

• Forcer l'ECS de secours est désactivé lorsque Forcer le chauffage est activé.
• Lorsque Forcer l'ECS de secours est désactivé, le fonctionnement et le mode doivent revenir au précédent état mémorisé.

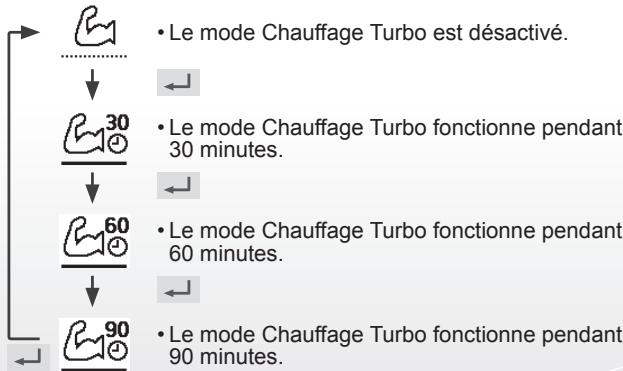

Sélectionner cette icône pour atteindre plus rapidement la consigne de température chauffage ou refroidissement.

Appuyez sur ← pour confirmer votre sélection.

(Le mode Puissant démarre près de 1 minute après que ← ait été activé).

Remarque :

- Il est désactivé en cas d'arrêt de fonctionnement.

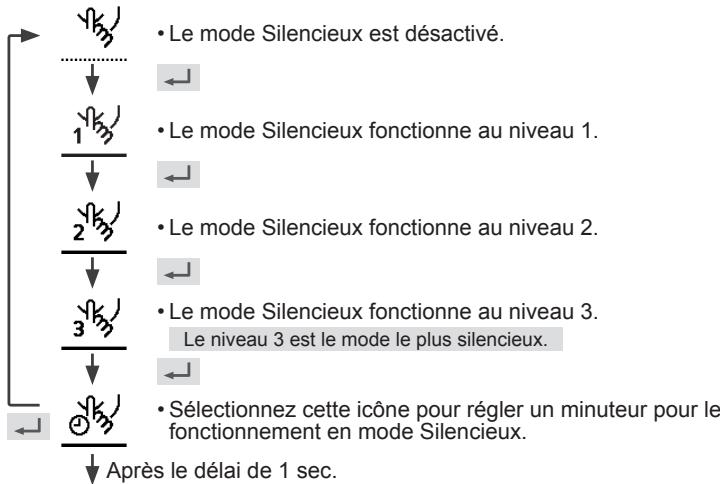

Sélectionnez cette icône pour fonctionner de façon silencieuse.

Appuyez sur ← pour confirmer votre sélection.

(Le mode Silencieux démarre près de 1 minute après que ← ait été activé).


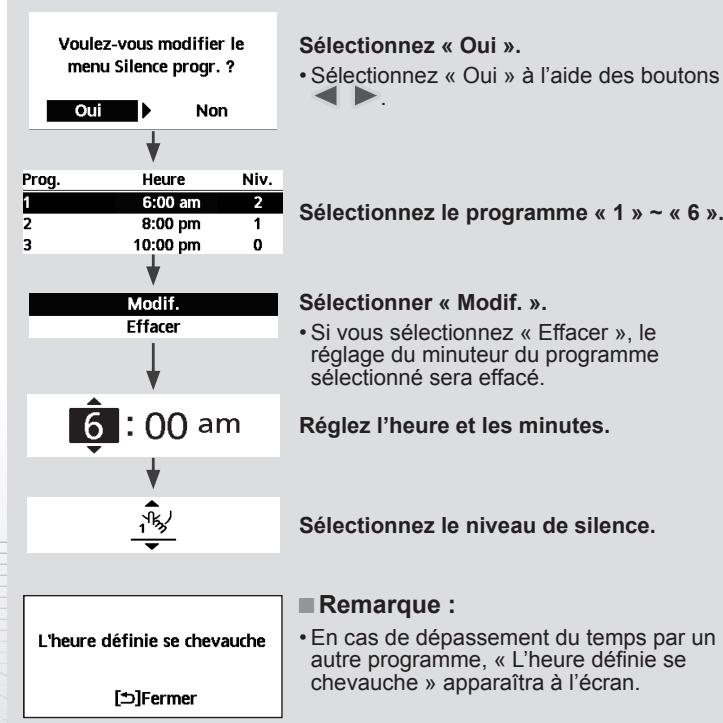

    A["Voulez-vous modifier le menu Silence progr. ?"] --> B["Oui ▶ Non"]
    B --> C["Prog. Heure Niv. 1 6:00 am 2\n2 8:00 pm 1\n3 10:00 pm 0"]
    C --> D["Modif. Effacer"]
    D --> E["6 : 00 am"]
    E --> F["Remarque : En cas de dépassement du temps par un autre programme, « L'heure définie se chevauche » apparaîtra à l'écran."]
    F --> G["L'heure définie se chevauche [→"]Fermer]

Forcer le chauffage de secours

Sélectionnez pour forcer la mise en marche de la résistance électrique de secours.

Appuyez sur ← pour confirmer votre sélection.

(Le mode Forcer le chauffage démarre près de 1 minute après que ait été activé).

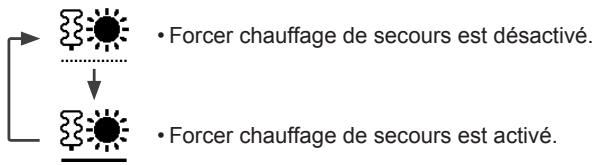

- Forcer chauffage de secours est désactivé.

- Forcer chauffage de secours est activé.

Remarque :

- Forcer chauffage de secours est désactivé à chaque fois que le système est en marche et « Désactivé en raison du fonctionnement Marche » s'affichera.

Désactivé en raison du fonctionnement Marche

[→]Fermer

Sélectionnez cette icône pour effacer (annuler) ou modifier le Prog. hebdo prédéfini.

Appuyez sur ← pour confirmer votre sélection.


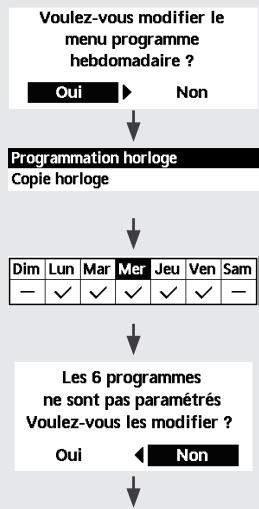

    A["Voulez-vous modifier le menu programme hebdomadaire ?"] --> B["Oui ▶ Non"]
    B --> C["Programmation horloge"]
    C --> D["Copie horloge"]
    D --> E["Dim Lun Mar Mer Jeu Ven Sam"]
    E --> F["— ✓ ✓ ✓ ✓ ✓ ✓"]
    F --> G["Les 6 programmes ne sont pas paramétrés Voulez-vous les modifier ?"]
    G --> H["Oui ◀ Non"]

Sélectionnez « Oui ».

- Si vous sélectionnez « Non », l'affichage retournera à l'écran principal.

• Programmation horloge : Sélectionnez Programmation horloge pour modifier le Prog. hebdo.
• Copie horloge : Sélectionnez pour copier un réglage de minuteur.

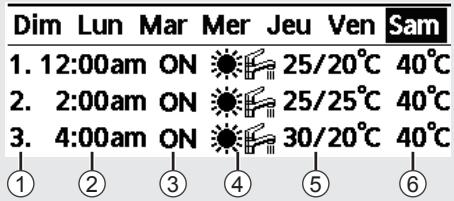

[Exemple d'une programmation horloge]

Sélectionnez le(s) jour(s) que vous souhaitez modifier à l'aide des boutons ▲ ▼.

Si tous les 6 programmes ne sont pas prédéfinis, cet écran s'affichera.

① Sélectionnez le programme « 1 » \~ « 6 ».
② Réglez l'heure et minutes de l'horloge.
③ Sélectionnez MARCHE/ARRÊT de l'horloge.
④ Sélectionnez le mode de fonctionnement.
⑤ Réglez la température de la zone 1 et 2 (si votre système a le réglage 2 zones).
⑥ Réglez la température du ballon.

Samedi: Prog. 1: T°consigne

• l'Horloge est désactivé lorsque Forcer chauffage de secours ou Contact été / hiver est activé.
• Si vous avez prédéfini le Prog. hebdo sur 2 zones, vous devez répéter la même procédure avec la Zone 2.

Sélectionnez pour dégivrer les tuyaux gelés.

Appuyez sur ← pour confirmer votre sélection. (L'écran ci-dessous s'affichera lorsque le mode est accepté).

Demande acceptée

[→]Fermer

Initialisation des codes erreurs

Sélectionnez pour restaurer les réglages précédents en cas d'erreur.

Appuyez sur ← pour confirmer votre sélection. (L'écran ci-dessous s'affichera lorsque le mode a été accepté).

Demande acceptée

[→]Fermer

- Assurez-vous que toutes les unités sont arrêtées avant de sélectionner ce mode qui permet de restaurer le système entier aux réglages précédents.

Simple icon of a padlock inside a rounded square frame (no text or symbols)

Verrou R/C

Sélectionnez pour verrouiller la télécommande.

Appuyez sur ← pour confirmer votre sélection. (L'écran ci-dessous s'affichera lorsque le mode a été accepté).

Sélectionnez « Oui ». (L'écran principal sera verrouillé). • Si « Non » est sélectionné, l'affichage retournera à l'écran principal.

Pour déverrouiller la télécommande Appuyez sur n'importe quelle touche.

(L'écran ci-dessous s'affichera lorsque le mode a été accepté).

Entrez 4 quelconques chiffres du numéro (si ce numéro est correct, l'écran se déverrouillera).

Pour réinitialiser le mot de passe oublié (sous l'écran ARRÊT de fonctionnement)

Appuyez sur ↩, ← et ▶ pendant 5 secondes.

(L'écran ci-dessous s'affichera lorsque le mode a été accepté).

Sélectionnez « Reset ».

1. code initialisé à 0000
2. Télécommande débloquée

(L'écran s'éteindra au bout de 3 secondes.)
