WH-SXC09H3E8 - Condizionatore PANASONIC - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Pompa di calore aria-acqua reversibile (climatizzazione e riscaldamento)
Marca	Panasonic
Modello	WH-SXC09H3E8
Potenza nominale (riscaldamento)	9 kW (approssimativo)
Alimentazione elettrica	Monofase 230 V / 50 Hz
Dimensioni dell'unità esterna (L x A x P)	Circa 800 x 600 x 300 mm
Peso dell'unità esterna	Circa 50 kg
Tipo di compressore	Inverter (a velocità variabile)
Refrigerante	R32
Funzioni principali	Riscaldamento, raffreddamento, produzione di acqua calda sanitaria (ACS)
Modalità di funzionamento	Auto, riscaldamento, raffreddamento, solo ACS, modalità silenziosa, turbo, forzatura emergenza
Controllo	Telecomando cablato con display LCD e tasti tattili
Programmazione settimanale	Sì, fino a 6 programmi al giorno
Blocco del telecomando	Sì, codice PIN
Bollitore di acqua calda sanitaria (ACS)	Integrato o collegato (resistenza di emergenza)
Zona di riscaldamento	Fino a 2 zone indipendenti
Sbrinamento automatico	Sì, con opzione di forzatura manuale
Diagnostica degli errori	Visualizzazione dei codici di errore e reset
Manutenzione	Pulizia dei filtri ogni 3-6 mesi; rivolgersi a un professionista per la manutenzione annuale
Riparabilità	Ricambi disponibili tramite la rete autorizzata Panasonic; indice di riparabilità non comunicato

Domande frequenti - WH-SXC09H3E8 PANASONIC

Come attivare la modalità silenziosa?

Nel menu rapido, selezionare l'icona Modalità silenziosa e premere il tasto ← per confermare. È possibile scegliere tra 3 livelli di silenzio (il livello 3 è il più silenzioso).

Posso programmare la pompa di calore per riscaldare solo a determinate ore?

Sì, utilizzare la funzione Prog. sett.. È possibile impostare fino a 6 programmi al giorno con diverse temperature di set point per ogni zona e il bollitore ACS.

Cosa fare se il telecomando è bloccato e ho dimenticato il codice?

Spegnere il sistema, quindi premere contemporaneamente i tasti ↩, ← e ▶ per circa 5 secondi. Il display mostrerà Inizializza password, selezionare Reset per reimpostare il codice a 0000.

Come attivare il riscaldamento turbo?

Nel menu rapido, selezionare l'icona Riscaldamento Turbo e premere ←. Il sistema funzionerà a piena potenza per 90 minuti per raggiungere rapidamente il set point.

Perché l'icona di funzionamento lampeggia?

L'icona lampeggiante (ad esempio « ...... ») indica che il sistema è spento. Un'icona fissa (ad esempio « ——— ») significa che il sistema è in funzione.

Come forzare l'uso della resistenza elettrica di emergenza?

Selezionare Forza ACS emergenza nel menu rapido per attivare la resistenza del bollitore. Per il riscaldamento, utilizzare Forza riscaldamento emergenza. Notare che queste opzioni si disattivano automaticamente se il sistema è in funzione.

Posso usare la pompa di calore senza bollitore di acqua calda?

Sì, ma il menu rapido mostrerà meno opzioni. Assicurarsi che il parametro Collegamento bollitore sia disattivato nelle impostazioni di installazione.

Come eseguire uno sbrinamento manuale?

Nel menu rapido, selezionare l'icona Forza sbrinamento e confermare con ←. Il sistema avvierà un ciclo di sbrinamento per eliminare la brina sullo scambiatore.

Cosa fare in caso di codice di errore visualizzato?

Annotare il codice di errore, quindi utilizzare l'opzione Inizializzazione codici errore nel menu rapido per ripristinare le impostazioni di fabbrica. Se il problema persiste, contattare un professionista.

Quale manutenzione regolare è consigliata?

Pulire i filtri dell'unità interna ogni 3-6 mesi. Far effettuare una manutenzione annuale da un installatore autorizzato per verificare il circuito frigorifero, i collegamenti elettrici e il bollitore ACS.

MANUALE UTENTE WH-SXC09H3E8 PANASONIC

Guida rapida dei menu

Pompa di calore aria-acqua

Questa Guida rapida spiega come utilizzare il Menu rapido.

Leggere attentamente le istruzioni per l'uso prima di utilizzare il Menu rapido.

Come utilizzare il Menu rapido

Al termine delle impostazioni iniziali, è possibile selezionare un menu rapido dalle seguenti opzioni e modificare l'impostazione.

② Utilizzare ▲ ▼ ◀ ▶ per selezionare il menu.
③ Premere ← per attivare/disattivare il menu selezionato.

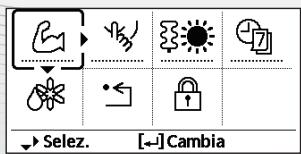

Menu rapido

ACS forzato

Powerful

Modalità silenziosa

Resistenza forzata

Programma settimanale

Sbrinamento forzato

Reset errore

Blocco R/C

Selezionare ogni impostazione e verificare l'impostazione in base alle istruzioni visualizzate nella parte inferiore della schermata. (Le icone si riferiscono ad ogni tasto di selezione.)

Per tornare alla schermata principale,

Premere o ↻ .

Nota:

- Se il sistema non è collegato al serbatoio (Conn. serbatoio su OFF), la schermata Menu rapido viene visualizzata come a destra. Assicurarsi che Conn. serbatoio sia su ON.

Note sull'icona operativa

Esempio:

- Icona operativa indicata con “……” = OFF

- Icona operativa indicata con “——” = ON

Selezionare questa icona per attivare o disattivare la funzione ACS forzata.

Premere ← per confermare la scelta.

Nota:

• ACS forzato è disattivato quando Resistenza forzata è attivata.
• Quando ACS forzato è disattivato, il funzionamento e la modalità tornano allo stato precedentemente memorizzato.

Selezionare questa icona per azionare in a massima potenza l'impianto di riscaldamento/raffreddamento.

Premere ← per confermare la scelta.

(Il funzionamento Powerful si avvia circa 1 minuto dopo la pressione di ←.)

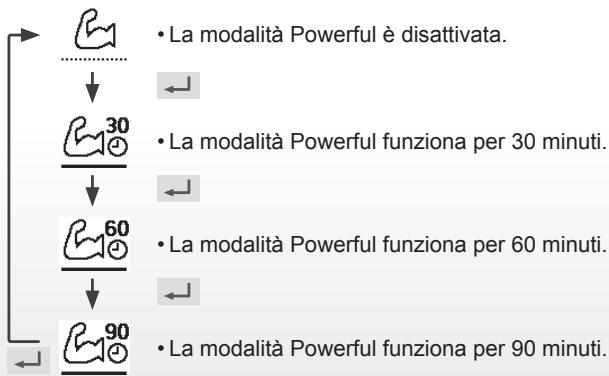


Nota:

- La modalità Powerful viene disabilitata quando si spegne il funzionamento.

Selezionare questa icona per un funzionamento silenzioso.

Premere ← per confermare la scelta.

(Il funzionamento silenzioso si avvia circa 1 minuto dopo la pressione di ←.)

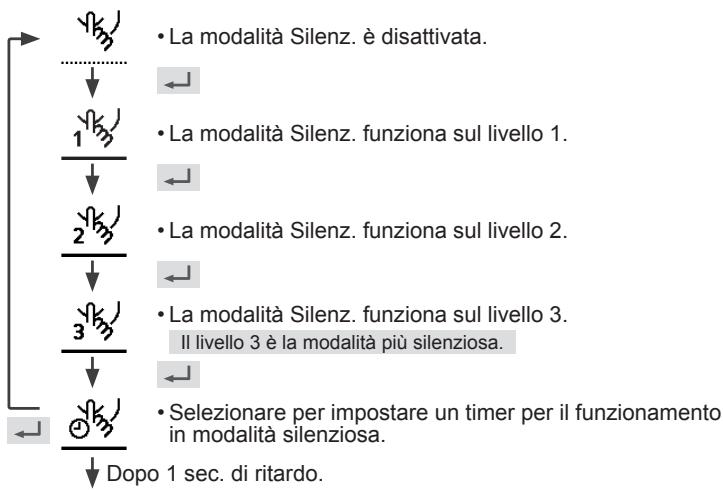

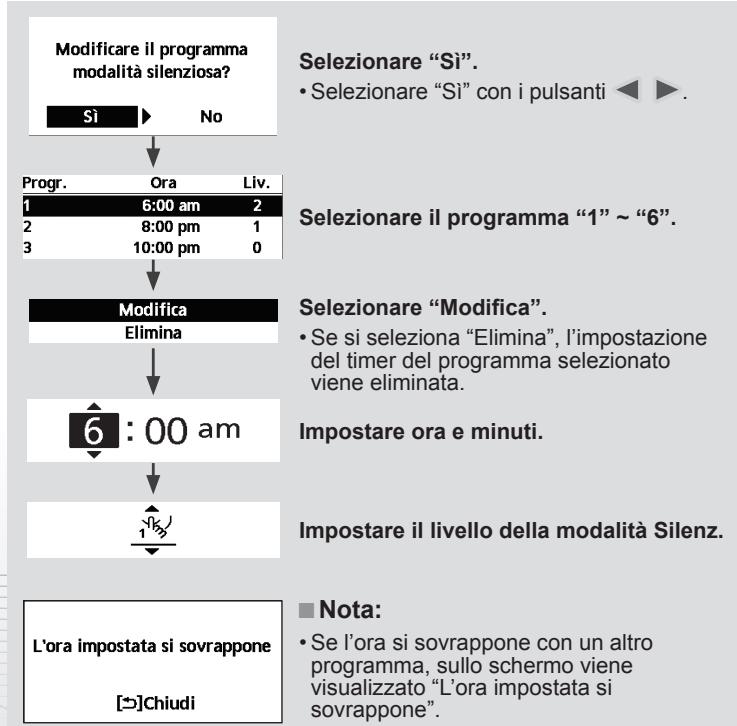

    A["Modificare il programma modalità silenziosa?"] --> B["Progr. Ora Liv. 1 6:00 am 2 2 8:00 pm 1 3 10:00 pm 0"]
    B --> C["Modifica Elimina"]
    C --> D["6:00 am"]
    D --> E["Impostare livello della modalità Silenz."]
    E --> F["L'ora impostata si sovrappone [→"]Chiudi]

Selezionare per forzare l'attivazione della resistenza.

Premere ← per confermare la scelta.

(La modalità Resistenza forzata si avvia circa 1 minuto dopo aver premuto ←. )

- Resistenza forzata è disattivato.

- Resistenza forzata è attivato.

Nota:

- Resistenza forzata viene disabilitata quando l'operazione è già attivata e viene visualizzato "Disattivato perché funzionamento attivo".

Disattivato perché funzionamento attivo

[→]Chiudi

Programma settimanale

Selezionare questa icona per eliminare (annullare) o passare a Progr. settimanale preimpostato.

Premere ← per confermare la scelta.


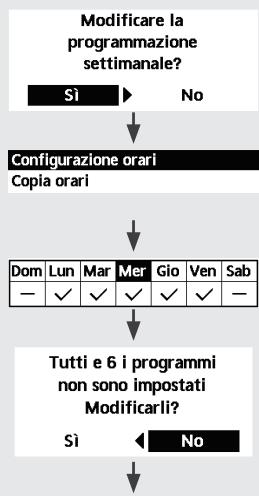


Selezionare "Sì".

- Se si seleziona “No”, si torna alla schermata principale.

- Configurazione orari: Selezionare Configurazione orari per modificare Progr. settimanale.

- Copia orari: Selezionare per copiare una configurazione orario.

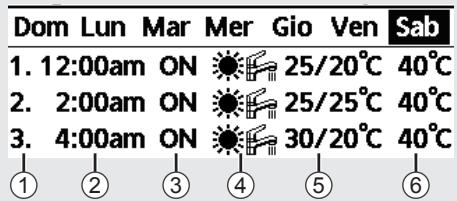

[Esempio di Configurazione orari]

Selezionare il giorno in cui eseguire la modifica con i pulsanti ▲ ▼.

Se non sono preimpostati tutti i 6 programmi, viene visualizzata questa schermata.

① Selezionare il programma “1” \~ “6”.
② Impostare l'ora e i minuti del timer.
③ Selezionare ON/OFF del timer.
④ Selezionare la modalità operativa.

- Selezionare la modalità con i pulsanti

⑤ Impostare la temperatura delle zone 1 e 2 (se il sistema dispone di impostazione di 2 zone).

Sabato: Progr. 1: Imp. temp.

Zona1	☀️	Zona2	☀️	☀️
ON	25 °C	ON	25 °C	45 °C

⑥ Impostare la temperatura del serbatoio.

Nota:

• Il timer viene disabilitato quando si attiva Riscaldatore forzato o si abilita SW risc./raff.
• Se si è preimpostato Progr. settimanale su 2 zone, si deve ripetere la stessa procedura sulla zona 2.

Selezionare per avviare la funzione sbrinamento.

Premere ← per confermare la scelta.

(Quando si accetta la modalità, viene visualizzata la seguente schermata.)

Richiesta accettata

[→]Chiudi

Reset errore

Selezionare per ripristinare le precedenti impostazioni quando si verifica un errore.

Premere ← per confermare la scelta.

(Quando è stata accettata la modalità, viene visualizzata la seguente schermata.)

Richiesta accettata

[→]Chiudi

- Assicurarsi che tutte le unità siano spente prima di selezionare questa modalità che ripristina le impostazioni predefinite dell'intero sistema.

Simple icon of a padlock inside a rounded square frame (no text or symbols)

Blocco R/C

Selezionare per bloccare il telecomando.

Premere ← per confermare la scelta.

(Quando è stata accettata la modalità, viene visualizzata la seguente schermata.)

Bloccare il controllo remoto?

Selezionare "Sì".

(La schermata principale viene bloccata.)

- Se si seleziona “No”, si torna alla schermata principale.

Per sbloccare il telecomando Premere un tasto.

(Quando è stata accettata la modalità, viene visualizzata la seguente schermata.)

Immettere 4 cifre della password (se la password è corretta, la schermata viene sbloccata).

Per ripristinare la password dimenticata (nella schermata di funzionamento OFF)

Premere continuamente ↻, ← e ▶ per 5 secondi.

(Quando è stata accettata la modalità, viene visualizzata la seguente schermata.)

Selezionare "Reset".

(Lo schermo si spegne dopo 3 secondi.)
