MANUAL DE USUARIO WH-SXC09H3E8 PANASONIC
Guía del menú rápido
Sistema de bomba de calor aire a agua
Esta guía rápida describe cómo utilizar el menú rápido.
Por favor, lea detenidamente las instrucciones de manejo antes de usar el menú rápido.

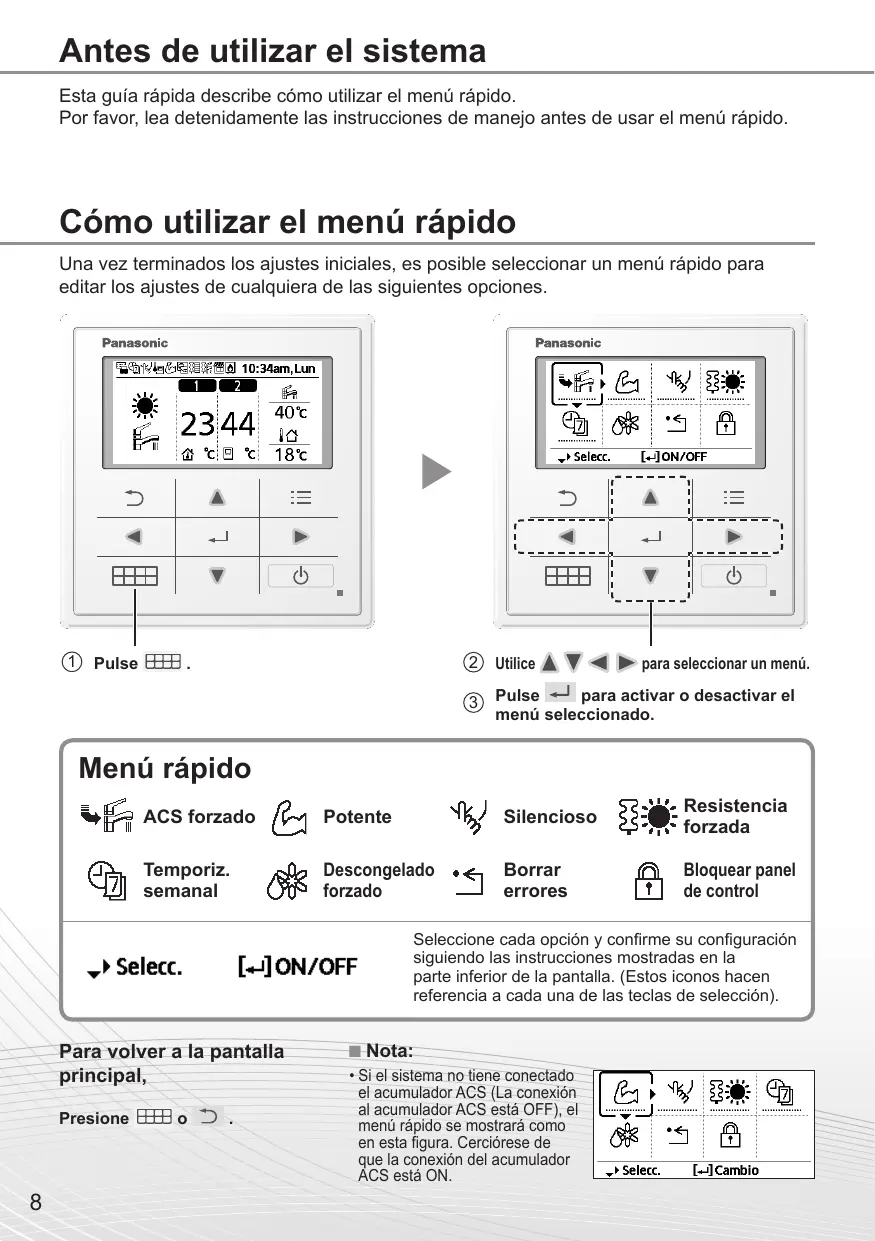

Cómo utilizar el menú rápido
Una vez terminados los ajustes iniciales, es posible seleccionar un menú rápido para editar los ajustes de cualquiera de las siguientes opciones.
② Utilice ▲ ▼ ◀ ▶ para seleccionar un menú.
③ Pulse ← para activar o desactivar el menú seleccionado.
Menú rápido
ACS forzado
Potente
Silencioso
Resistencia
forzada
Temporiz.
semanal
Descongelado
forzado
Borrar
errores
Bloquear panel de control
▶ Select.
[←] ON/OFF
Seleccione cada opción y confirme su configuración siguiendo las instrucciones mostradas en la parte inferior de la pantalla. (Estos iconos hacen referencia a cada una de las teclas de selección).
Para volver a la pantalla principal,
Presione o ↻.
■ Nota:
- Si el sistema no tiene conectado el acumulador ACS (La conexión al acumulador ACS está OFF), el menú rápido se mostrará como en esta figura. Cerciórese de que la conexión del acumulador ACS está ON.
![Selecc. [←] Cambio](/content/2019/11/106004/images/f34362dc15306f259d8ebf24589ff4c8e095e19c41dbb1311d97c0520a64ab1a.jpg)
Notas sobre el icono de funcionamiento
Ejemplo:
- Icono de funcionamiento con “……” = OFF
- Icono de funcionamiento con “——” = ON
Seleccione el siguiente icono para encender y apagar el acumulador ACS.
Pulse ← para confirmar su selección.
• ACS forzada desactivada.
• ACS forzada activada.
Nota:
- Al conectar el calefactor forzado se deshabilita el ACS forzado.
- Cuando se desactiva el ACS forzada, el funcionamiento y el modo recuperan el estado memorizado anterior.

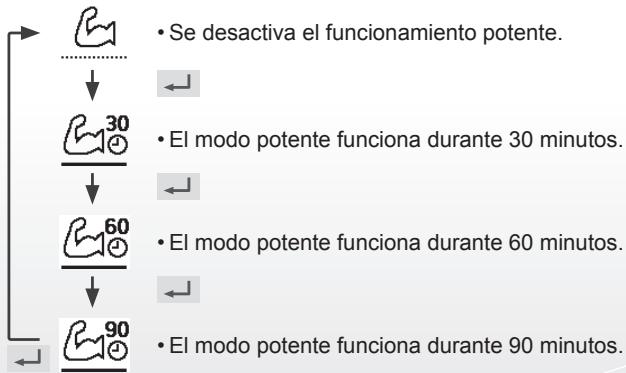

Seleccione este icono para el funcionamiento potente en frío o calor.
Pulse ← para confirmar su selección.
(El funcionamiento potente se inicia aproximadamente 1 minuto después de haber pulsado ←).
Nota:
- El modo potente se desconecta al apagar el sistema.

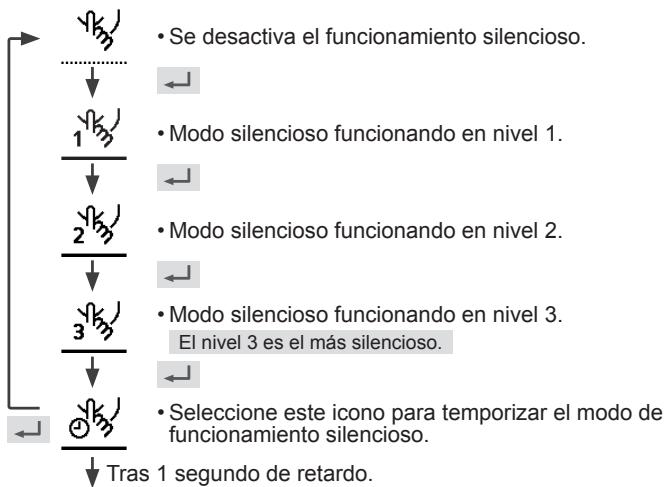

Seleccione este icono para activar el funcionamiento silencioso.
Pulse ← para confirmar su selección.
(El funcionamiento silencioso se inicia aproximadamente 1 minuto después de haber pulsado ←).


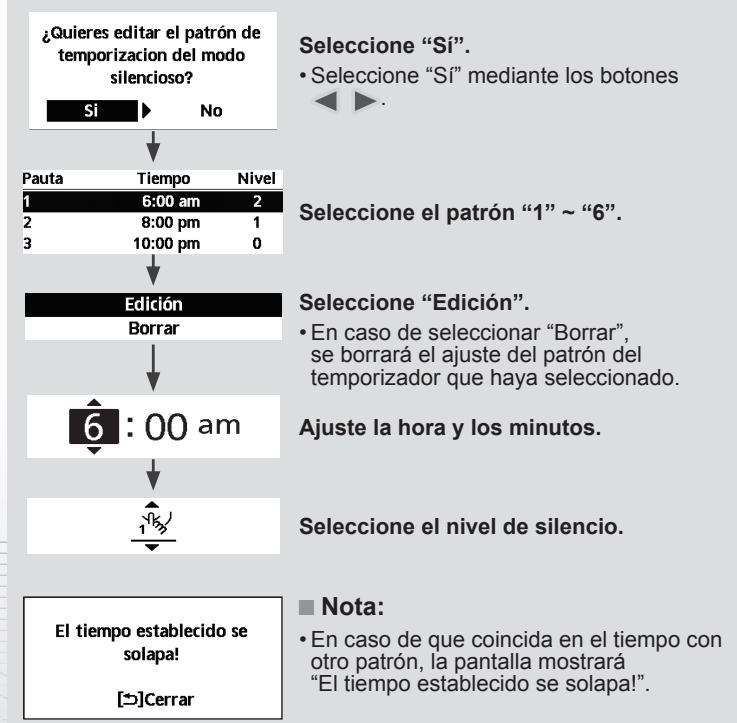

A["¿Quieres editar el patrón de temporizacion del modo silencioso?"] --> B{Si}
B -->|No| C["Pauta 6:00 am 2<br>2 8:00 pm 1<br>3 10:00 pm 0}<br> C --> D[Edición"]
D --> E["Borrar"]
E --> F["6:00 am"]
F --> G["Seleccione "Edición".<br>En caso de seleccionar "Borrar",<br>se borrará el ajuste del patrón del temporizador que haya seleccionado.<br>Ajuste la hora y los minutos.<br>Seleccione el nivel de silencio."]
G --> H["El tiempo establecido se solapa!<br>[→"]Cerrar]
I["Seleccione "Sí".<br>• Seleccione "Sí" mediante los botones"] --> J["Selectione el patrón "1" ~ "6".<br>Selectione "Edición".<br>En caso de seleccionar "Borrar",<br>se borrará el ajuste del patrón del temporizador que haya seleccionado.<br>Ajuste la hora y los minutos.<br>Seleccione el nivel de silencio."]
J --> K["■ Nota:<br>En caso de que coincida en el tiempo con otro patrón, la pantalla mostrará "El tiempo establecido se solapa!"."]
Seleccione este icono para activar el calefactor forzado.
Pulse ← para confirmar su selección.
(El calefactor forzado se inicia aproximadamente 1 minuto después de haber pulsado ←).
• Calefactor forzado desactivado.
• Calefactor forzado activado.
Nota:
- El calefactor forzado se deshabilita siempre que el equipo esté en funcionamiento y se mostrará ¡Deshabilitado debido a la operación ON!
¡Deshabilitado debido a la operación ON!
[→]Cerrar

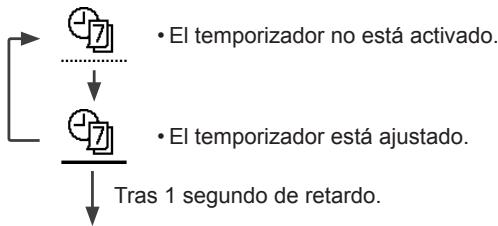

Seleccione este icono para borrar (cancelar) o cambiar el temporizador semanal.
Pulse ← para confirmar su selección.


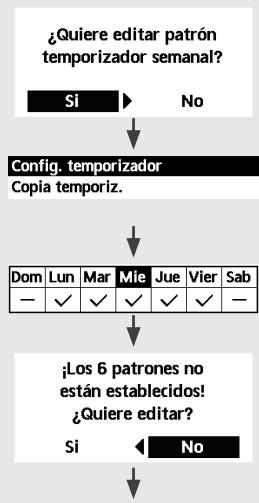

A["¿Quiere editar patrón temporizador semanal?"] --> B["Si ▶ No"]
B --> C["Config. temporizador\nCopia temporiz."]
C --> D["Dom Lun Mar Mie Jue Vier Sab\n— ✓ ✓ ✓ ✓ ✓"]
D --> E["¡Los 6 patrones no están establecidos! ¿Quiere editar?"]
E --> F["Si ◀ No"]
Seleccione "Sí".
- Al seleccionar "No" volverá a la pantalla principal.
- Config. temporizador: Seleccione Config. temporizador para editar el temporizador semanal.
- Copia temporiz.: Seleccione para copiar los ajustes de un temporizador.

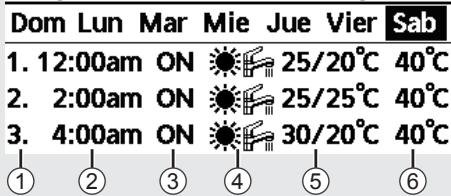

[Ejemplo de los ajustes de un temporizador]
Seleccione el(los) día(s) que desee editar mediante los botones ▲ ▼.
Si no ha ajustado ninguno de los 6 patrones se mostrará esta pantalla.
![PANASONIC WH-SXC09H3E8 - [Ejemplo de los ajustes de un temporizador] - 1](/content/2019/11/106004/images/34bd23c5b3e08db89e51d042e3df66ff84fedf83f0368025a34cab210e2350a9.jpg)
① Seleccione el patrón “1” \~ “6”.
② Establezca la hora y los minutos del programa.
③ Seleccione ON u OFF para el programa.
④ Seleccione el modo de funcionamiento.
⑤ Establezca las temperaturas para las zonas 1 y 2 (en caso de que su sistema disponga de ajuste para 2 zonas).
⑥ Establezca la temperatura del acumulador ACS.
Nota:
- El temporizador se deshabilita cuando se activa el calefactor forzado o se actúa sobre el interruptor frío-calor.
- En caso de haber seleccionado el temporizador semanal para dos zonas, deberá repetir el mismo procedimiento para la zona 2.
Descongelado
forzado
Seleccione este icono para descongelar las tuberías.
Pulse ← para confirmar su selección.
(Al aceptar el modo se mostrará esta pantalla).
Solicitud aceptada!
[→]Cerrar
Borrar
errores
Seleccione este icono para recuperar la configuración anterior en caso de error.
Pulse ← para confirmar su selección.
(Al aceptar el modo se mostrará esta pantalla).
Solicitud aceptada!
[→]Cerrar
- Cerciórese de que todas las unidades están apagadas antes de seleccionar este modo, ya que restaurará el sistema completo a la configuración anterior.
Bloquear panel de control
Seleccionar para bloquear el mando a distancia.
Pulse ← para confirmar su selección.
(Al aceptar el modo se mostrará esta pantalla).
¿Quieres bloquear el control remoto?
Si
No
Seleccione "Sí".
(La pantalla principal quedará bloqueada).
- Si selecciona "No" se volverá a la pantalla principal.
Para bloquear el mando a distancia.
Pulse cualquier tecla.
(Al aceptar el modo se mostrará esta pantalla).
Introduzca los 4 dígitos del código (La pantalla se desbloquea al introducir el código correcto).
Para resetear una contraseña olvidada (en la pantalla de desactivar funciones)
(Al aceptar el modo se mostrará esta pantalla).
Seleccione "Reinicio".
- Password reseteado a 0000
- Termostato abierto
(La pantalla se apagará después de 3 segundos.)
