Producttype	Omkeerbare lucht-water warmtepomp (koeling en verwarming)
Merk	Panasonic
Model	WH-SXC09H3E8
Nominaal vermogen (verwarming)	9 kW (bij benadering)
Elektrische voeding	Enkelfasig 230 V / 50 Hz
Afmetingen buitenunit (L x H x D)	Ongeveer 800 x 600 x 300 mm
Gewicht buitenunit	Ongeveer 50 kg
Compressortype	Inverter (variabele snelheid)
Koelmiddel	R32
Belangrijkste functies	Verwarming, koeling, productie van sanitair warm water (SWW)
Bedrijfsmodi	Auto, verwarming, koeling, alleen SWW, stille modus, turbo, noodgedwongen
Bediening	Bekabelde afstandsbediening met LCD-scherm en aanraaktoetsen
Wekelijkse programmering	Ja, tot 6 programma's per dag
Vergrendeling afstandsbediening	Ja, pincode
Boiler voor sanitair warm water (SWW)	Geïntegreerd of aangesloten (noodweerstand)
Verwarmingszone	Tot 2 onafhankelijke zones
Automatische ontdooiing	Ja, met handmatige geforceerde optie
Foutdiagnose	Weergave van foutcodes en resetten
Onderhoud	Filters elke 3 tot 6 maanden reinigen; jaarlijks onderhoud door een professional laten uitvoeren
Repareerbaarheid	Onderdelen beschikbaar via het erkende Panasonic netwerk; repareerbaarheidsindex niet meegedeeld

Veelgestelde vragen - WH-SXC09H3E8 PANASONIC

Hoe activeer ik de stille modus?

Selecteer in het snelle menu het pictogram Stille modus en druk op de ← toets om te bevestigen. U kunt kiezen uit 3 stille niveaus (niveau 3 is het stilste).

Kan ik de warmtepomp zo programmeren dat hij alleen op bepaalde uren verwarmt?

Ja, gebruik de functie Wek. prog.. U kunt tot 6 programma's per dag instellen met verschillende temperatuurinstellingen voor elke zone en de SWW-boiler.

Wat moet ik doen als de afstandsbediening is vergrendeld en ik de code ben vergeten?

Zet het systeem uit, druk dan tegelijkertijd gedurende ongeveer 5 seconden op de toetsen ↩, ← en ▶. Het scherm toont Wachtwoord initialiseren, selecteer Reset om de code terug te zetten naar 0000.

Hoe activeer ik de turbo verwarming?

Selecteer in het snelle menu het pictogram Turbo verwarming en druk op ←. Het systeem werkt gedurende 90 minuten op vol vermogen om de ingestelde temperatuur snel te bereiken.

Waarom knippert het bedrijfspictogram?

Het knipperende pictogram (bijv. « ...... ») geeft aan dat het systeem uit staat. Een vast pictogram (bijv. « ——— ») betekent dat het systeem in werking is.

Hoe dwing ik het gebruik van de elektrische noodweerstand af?

Selecteer Nood-SWW geforceerd in het snelle menu om de weerstand van de boiler te activeren. Gebruik voor verwarming Noodverwarming geforceerd. Houd er rekening mee dat deze opties automatisch worden uitgeschakeld als het systeem in werking is.

Kan ik de warmtepomp gebruiken zonder boiler?

Ja, maar het snelle menu zal minder opties tonen. Zorg ervoor dat de parameter Aansluiting boiler is uitgeschakeld in de installatie-instellingen.

Hoe voer ik een handmatige ontdooiing uit?

Selecteer in het snelle menu het pictogram Ontdooiing geforceerd en bevestig met ←. Het systeem start een ontdooicyclus om ijs op de warmtewisselaar te verwijderen.

Wat moet ik doen als er een foutcode wordt weergegeven?

Noteer de foutcode, gebruik dan de optie Foutcodes initialiseren in het snelle menu om de fabrieksinstellingen te resetten. Als het probleem aanhoudt, neem dan contact op met een professional.

Welk regelmatig onderhoud wordt aanbevolen?

Reinig de filters van de binnenunit elke 3 tot 6 maanden. Laat jaarlijks onderhoud uitvoeren door een erkende installateur om het koelcircuit, de elektrische aansluitingen en de SWW-boiler te controleren.

GEBRUIKSAANWIJZING WH-SXC09H3E8 PANASONIC

Handleiding snelmenu

Lucht-naar-Water warmtepomp

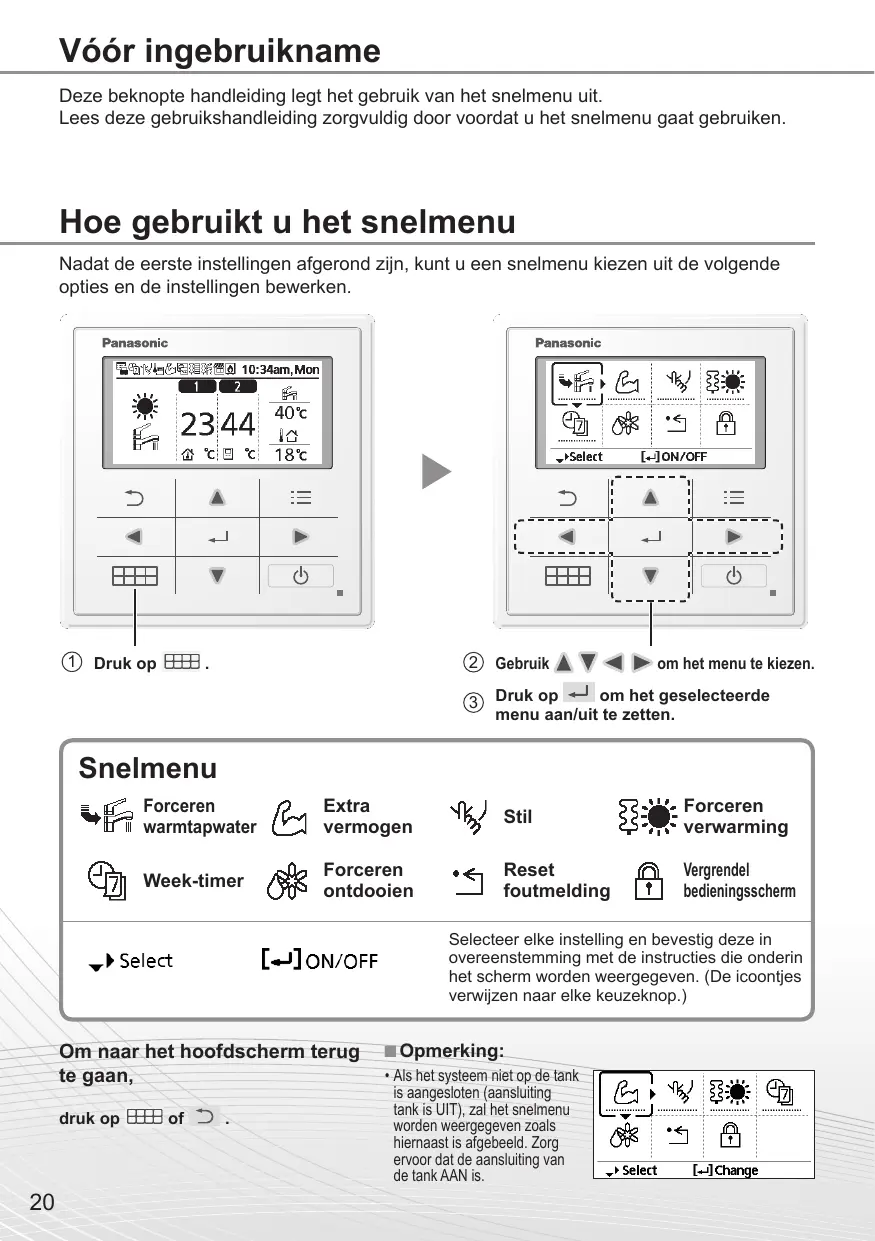

Deze beknopte handleiding legt het gebruik van het snelmenu uit.

Lees deze gebruikshandleiding zorgvuldig door voordat u het snelmenu gaat gebruiken.

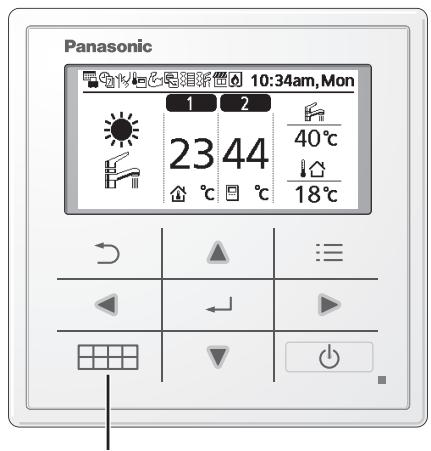

Hoe gebruikt u het snelmenu

Nadat de eerste instellingen afgerond zijn, kunt u een snelmenu kiezen uit de volgende opties en de instellingen bewerken.

② Gebruik ▲ ▼ ◀ ▶ om het menu te kiezen.
③ Druk op ← om het geselecteerde menu aan/uit te zetten.

Snelmenu

Forceren warmtapwater

Extra vermogen

Stil

Forceren verwarming

Week-timer

Forceren ontdooien

Reset foutmelding

Vergrendel bedieningsscherm
▶ Select
[←]ON/OFF

Selecteer elke instelling en bevestig deze in overeenstemming met de instructies die onderin het scherm worden weergegeven. (De icoontjes verwijzen naar elke keuzeknop.)

Om naar het hoofdscherm terug te gaan,

druk op □□□ of ↩.

Opmerking:

- Als het systeem niet op de tank is aangesloten (aansluiting tank is UIT), zal het snelmenu worden weergegeven zoals hiernaast is afgebeeld. Zorg ervoor dat de aansluiting van de tank AAN is.

Opmerkingen bij functie-icoontje

Voorbeeld:

- Functie-icoontje aangegeven met "......" = UIT

- Functie-icoontje aangegeven met "——" = AAN

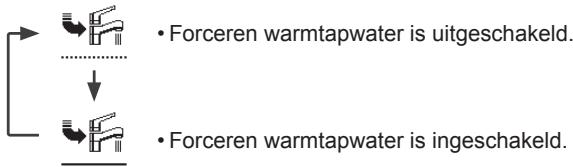

Selecteer dit icoontje om de warmtapwatertank in of uit te schakelen.

Druk op ←, om uw keuze te bevestigen.

- Forceren warmtapwater is uitgeschakeld.

- Forceren warmtapwater is ingeschakeld.

Opmerking:

• Forceren warmtapwater is niet beschikbaar als forceren verwarming ingeschakeld is.
• Als forceren warmtapwater uitgeschakeld is, zullen werking en stand teruggaan naar de vorige status in het geheugen.

Selecteer dit icoontje om de werking van het verwarmings-/koelingssysteem krachtiger te maken.

Druk op ←, om uw keuze te bevestigen.

(De krachtige werking start ongeveer 1 minuut nadat ← is ingedrukt.)

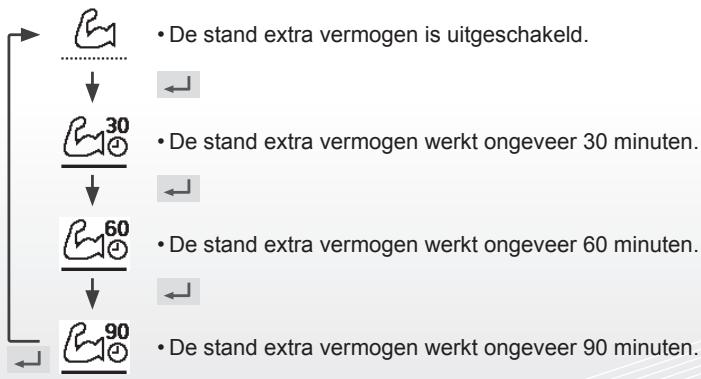


Opmerking:

- Extra vermogen is niet beschikbaar als de werking UITgeschakeld is.

Selecteer dit icoontje voor een stille werking.

Druk op ←, om uw keuze te bevestigen.

(De stille werking start ongeveer 1 minuut nadat ← is ingedrukt.)

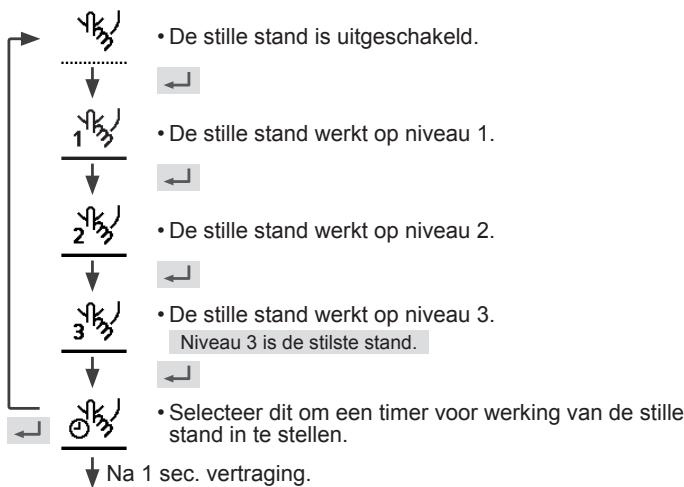

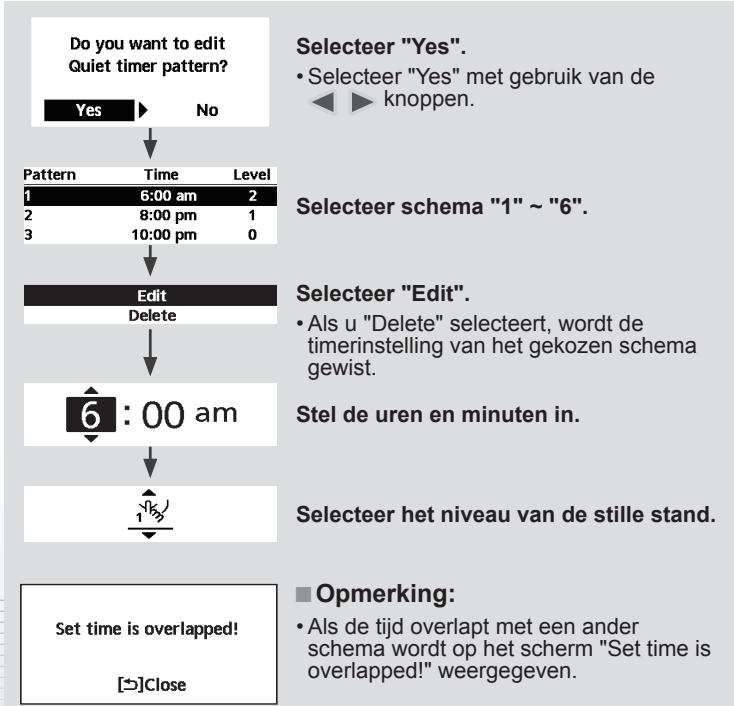


Selecteer om de verwarming geforceerd aan te zetten.

Druk op ←, om uw keuze te bevestigen.

(De stand forceren verwarming start ongeveer 1 minuut nadat ← is ingedrukt.)

- Forceren verwarming is uitgeschakeld.

- Forceren verwarming is ingeschakeld.

Opmerking:

- Forceren verwarming is niet beschikbaar als het apparaat al in bedrijf is en "Niet beschikbaar, is al in bedrijf!" wordt dan op het scherm weergegeven.

Selecteer dit icoontje om de ingestelde week-timer te verwijderen of te wijzigen.

Druk op ←, om uw keuze te bevestigen.

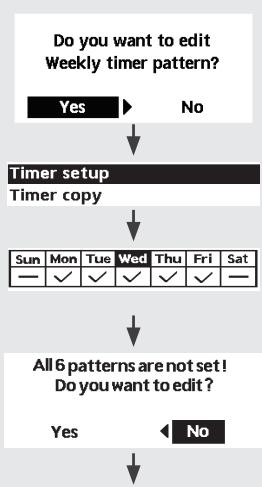


- Als u "No" selecteert, zal het scherm terugkeren naar het hoofdscherm.

• Timer setup: Selecteer instelling timer om de week-timer te bewerken.
• Timer copy: Selecteer om een timerinstelling te kopieren.

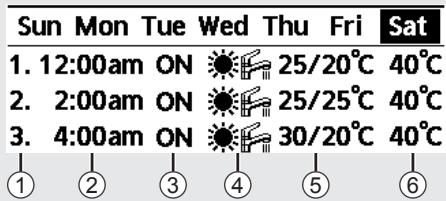

[Voorbeeld van een timerinstelling]

Selecteer de dag(en) die u wil bewerken met gebruik van de knoppen.

Als niet alle 6 schema's ingesteld zijn, wordt dit scherm weergegeven.

① Selecteer schema "1" \~ "6".
② Stel de uren en minuten van de timer in.
③ Selecteer AAN/UIT van de timer.
④ Selecteer de gewenste stand.

- Selecteer de stand met gebruik van de ▲▼ knoppen.

⑤ Stel de temperatuur in voor zowel zone 1 als 2 (als uw systeem de 2-zone instelling heeft).

⑥ Stel de temperatuur van de tank in.

Opmerking:

• Timer is niet beschikbaar als forceren verwarming aan staat of Warmte-koude schakeling is ingeschakeld.
• Als u de week-timer in 2 zones hebt ingesteld, dan moet u dezelfde procedure voor zone 2 herhalen.

Selecteer om bevroren leidingen te ontdooien.

Druk op ←, om uw keuze te bevestigen.

(Als de stand geactiveerd is, wordt het volgende scherm weergegeven.)

Request accepted!

[→] Close

Simple black arrow pointing left inside a gray rounded square frame (no text or symbols)

Reset foutmelding

Selecteer om de vorige instellingen te herstellen als er een fout is opgetreden.

Druk op ←, om uw keuze te bevestigen.

(Als de stand geactiveerd is, wordt het volgende scherm weergegeven.)

Request accepted!

[→] Close

- Zorg dat alle units uitstaan voordat u deze stand selecteert, waarmee het hele systeem teruggezet wordt naar de vorige instellingen.

Simple icon of a padlock inside a rounded square frame (no text or symbols)

Druk op ←, om uw keuze te bevestigen.

(Als de stand geactiveerd is, wordt het volgende scherm weergegeven.)

(Het hoofdscherm wordt vergrendeld.)

- Als "No" wordt geselecteerd, zal het scherm terugkeren naar het hoofdscherm.

Ontgrendeling van de afstandsbediening Druk op een willekeurige knop.

(Als de stand geactiveerd is, wordt het volgende scherm weergegeven.)

Geef de 4 cijfers van het wachtwoord in (als het getal juist is, wordt het scherm ontgrendeld).

Voor het resetten van vergeten wachtwoord (ook bij scherm UIT) Houd ↩, ← en ▶ 5 seconden lang ingedrukt.

(Als de stand geactiveerd is, wordt het volgende scherm weergegeven.)

(Het scherm gaat na 3 seconden uit.)
