WH-SXC09H3E8 - Klimaanlage PANASONIC - Kostenlose Bedienungsanleitung

Produkttyp	Luft-Wasser-Wärmepumpe reversibel (Klimatisierung und Heizung)
Marke	Panasonic
Modell	WH-SXC09H3E8
Nennleistung (Heizung)	9 kW (ungefähr)
Stromversorgung	Einphasig 230 V / 50 Hz
Abmessungen Außengerät (B x H x T)	Ca. 800 x 600 x 300 mm
Gewicht Außengerät	Ca. 50 kg
Kompressortyp	Inverter (drehzahlvariabel)
Kältemittel	R32
Hauptfunktionen	Heizung, Kühlung, Warmwasserbereitung (WW)
Betriebsmodi	Auto, Heizung, Kühlung, nur WW, Silent-Modus, Turbo, Notbetrieb erzwingen
Steuerung	Kabelgebundene Fernbedienung mit LCD-Display und Touch-Tasten
Wochenprogrammierung	Ja, bis zu 6 Programme pro Tag
Fernbedienungssperre	Ja, PIN-Code
Warmwasserspeicher (WW)	Integriert oder angeschlossen (Notheizstab)
Heizzone	Bis zu 2 unabhängige Zonen
Automatische Abtauung	Ja, mit manueller Zwangsabtauung
Fehlerdiagnose	Anzeige von Fehlercodes und Reset
Wartung	Filterreinigung alle 3 bis 6 Monate; jährliche Wartung durch Fachmann
Reparierbarkeit	Ersatzteile über das Panasonic-Fachhändlernetz erhältlich; Reparaturindex nicht angegeben

Häufig gestellte Fragen - WH-SXC09H3E8 PANASONIC

Wie aktiviere ich den Silent-Modus?

Wählen Sie im Schnellmenü das Symbol Silent-Modus und drücken Sie die ←-Taste, um zu bestätigen. Sie können zwischen 3 Stufen wählen (Stufe 3 ist am leisesten).

Kann ich die Wärmepumpe so programmieren, dass sie nur zu bestimmten Zeiten heizt?

Ja, nutzen Sie die Funktion Wochenprog.. Sie können bis zu 6 Programme pro Tag mit unterschiedlichen Temperaturvorgaben für jede Zone und den WW-Speicher einstellen.

Was tun, wenn die Fernbedienung gesperrt ist und ich den Code vergessen habe?

Schalten Sie das System aus, drücken Sie gleichzeitig die Tasten ↩, ← und ▶ für etwa 5 Sekunden. Das Display zeigt Passwort initialisieren, wählen Sie Reset, um den Code auf 0000 zurückzusetzen.

Wie aktiviere ich die Turbo-Heizung?

Wählen Sie im Schnellmenü das Symbol Turbo-Heizung und drücken Sie ←. Das System arbeitet 90 Minuten mit voller Leistung, um die Solltemperatur schnell zu erreichen.

Warum blinkt das Betriebssymbol?

Das blinkende Symbol (z.B. « ...... ») zeigt an, dass das System ausgeschaltet ist. Ein dauerhaftes Symbol (z.B. « ——— ») bedeutet, dass das System in Betrieb ist.

Wie erzwinge ich die Nutzung des elektrischen Notheizstabs?

Wählen Sie WW-Notbetrieb erzwingen im Schnellmenü, um den Heizstab des Warmwasserspeichers zu aktivieren. Für die Heizung verwenden Sie Heizungs-Notbetrieb erzwingen. Beachten Sie, dass diese Optionen automatisch deaktiviert werden, wenn das System in Betrieb ist.

Kann ich die Wärmepumpe ohne Warmwasserspeicher verwenden?

Ja, aber das Schnellmenü zeigt weniger Optionen. Stellen Sie sicher, dass die Einstellung Speicheranschluss in den Installationsparametern deaktiviert ist.

Wie führe ich eine manuelle Abtauung durch?

Wählen Sie im Schnellmenü das Symbol Abtauung erzwingen und bestätigen Sie mit ←. Das System startet einen Abtauzyklus, um Reif am Wärmetauscher zu entfernen.

Was tun bei angezeigtem Fehlercode?

Notieren Sie den Fehlercode, verwenden Sie dann die Option Fehlercodes zurücksetzen im Schnellmenü, um die Werkseinstellungen zurückzusetzen. Wenn das Problem bestehen bleibt, wenden Sie sich an einen Fachmann.

Welche regelmäßige Wartung wird empfohlen?

Reinigen Sie die Filter des Innengeräts alle 3 bis 6 Monate. Lassen Sie die jährliche Wartung von einem zugelassenen Installateur durchführen, um den Kältekreis, die elektrischen Anschlüsse und den WW-Speicher zu überprüfen.

BEDIENUNGSANLEITUNG WH-SXC09H3E8 PANASONIC

Schnellmenü-Anleitung

Luft/Wasser-Wärmepumpe

Hızlı Menü Kılavuzu

Hava-Su Isı Pompası

Snabbmenyguide

Vergrendel bedieningsscherm

Selecteer om de afstandsbediening te vergrendelen.

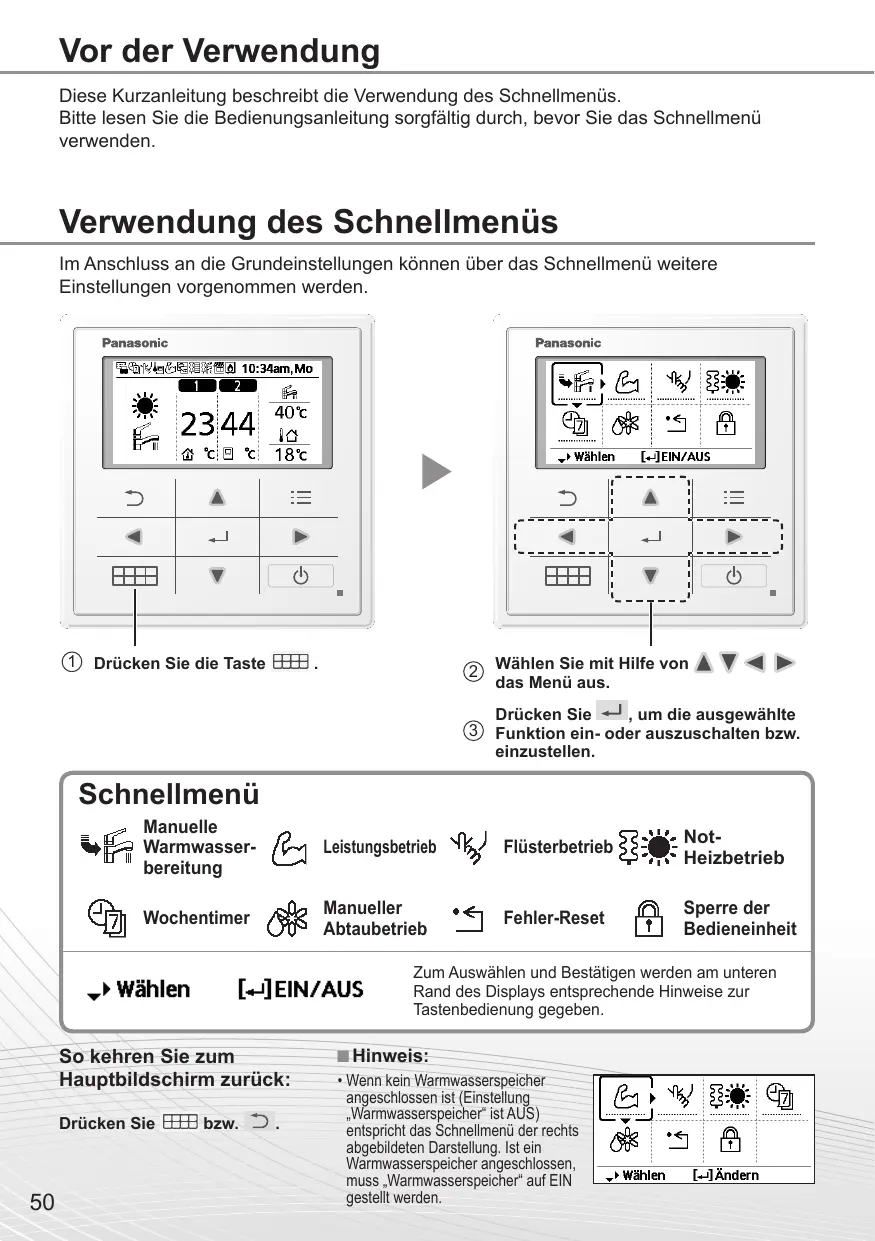

Diese Kurzanleitung beschreibt die Verwendung des Schnellmenüs.

Bitte lesen Sie die Bedienungsanleitung sorgfältig durch, bevor Sie das Schnellmenü verwenden.

Verwendung des Schnellmenüs

Im Anschluss an die Grundeinstellungen können über das Schnellmenü weitere Einstellungen vorgenommen werden.

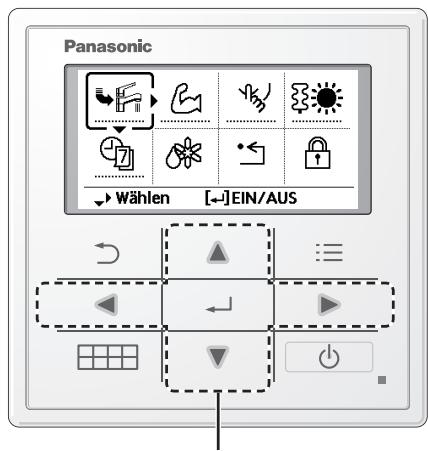

① Drücken Sie die Taste ☐.

② Wählen Sie mit Hilfe von das Menü aus.
③ Drücken Sie ←, um die ausgewählte Funktion ein- oder auszuschalten bzw. einzustellen.

Schnellmenü

Manuelle Warmwasserbereitung

Leistungsbetrieb

Flüsterbetrieb

Not- Heizbetrieb

Wochentimer

Manueller Abtaubetrieb

Fehler-Reset

Sperre der Bedieneinheit

wählen

[←]EIN/AUS

Zum Auswählen und Bestätigen werden am unteren Rand des Displays entsprechende Hinweise zur Tastenbedienung gegeben.

So kehren Sie zum Hauptbildschirm zurück:

Drücken Sie bzw. ↻.

Hinweis:

- Wenn kein Warmwasserspeicher angeschlossen ist (Einstellung „Warmwasserspeicher“ ist AUS) entspricht das Schnellmenü der rechts abgebildeten Darstellung. Ist ein Warmwasserspeicher angeschlossen, muss „Warmwasserspeicher“ auf EIN gestellt werden.

Hinweise zum Betriebssymbol

Beispiel:

- Betriebssymbol „......“ = AUS

- Betriebssymbol „——“ = EIN

Manuelle Warmwasserbereitung

Wählen Sie dieses Symbol, um die Warmwasserbereitung manuell ein- bzw. auszuschalten.

Drücken Sie ←, um die Auswahl zu bestätigen.

• „Manuelle Warmwasserbereitung“ ist ausgeschaltet.
• „Manuelle Warmwasserbereitung“ ist eingeschaltet.

Hinweise:

• „Manuelle Warmwasserbereitung“ ist deaktiviert, wenn „Manueller Heizbetrieb“ eingeschaltet ist.
• Wenn „Manuelle Warmwasserbereitung“ ausgeschaltet wird, kehrt das Gerät wieder zur vorherigen Betriebsart und zum vorherigen Betriebszustand zurück.

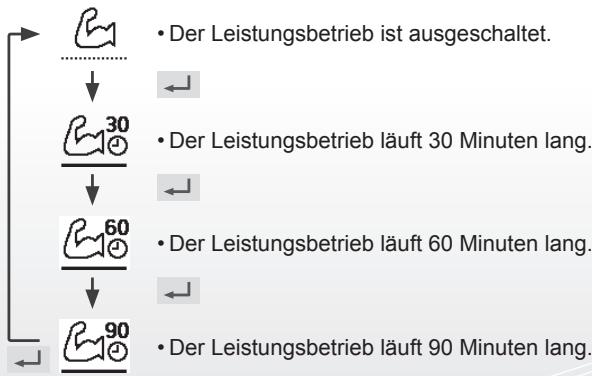

Wählen Sie dieses Symbol, um das Heiz-/Kühlsystem mit erhöhter Leistung zu betreiben.

Drücken Sie ←, um die Auswahl zu bestätigen.

(Der Leistungsbetrieb beginnt ca. 1 Minute, nachdem ← gedrückt wird.)

Hinweis:

- Der Leistungsbetrieb wird deaktiviert, wenn das Gerät ausgeschaltet wird.

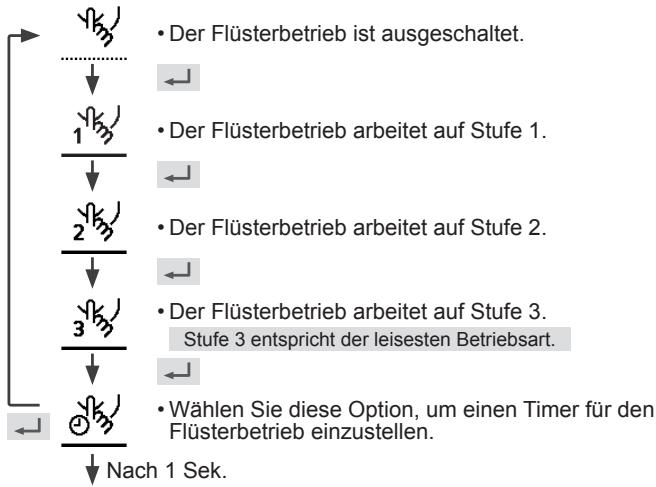

Wählen Sie dieses Symbol, damit das Gerät mit reduziertem Schallpegel betrieben wird.

Drücken Sie ←, um die Auswahl zu bestätigen.

(Der Flüsterbetrieb beginnt ca. 1 Minute, nachdem ← gedrückt wird.)


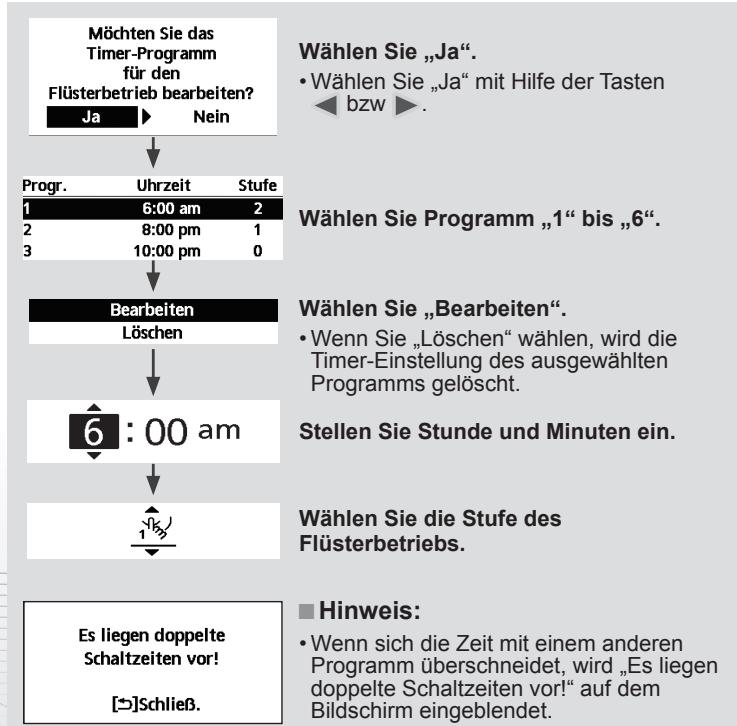

    N --> O["Wählen Sie diese Option, um einen Timer für den Flüsterbetrieb einzustellen."]
    N -->|No| P["↓"]
    P --> Q["Nach 1 Sek."]

    style A fill:#000,stroke:#fff,color:#fff
    style B fill:#000,stroke:#fff,color:#fff
    style C fill:#000,stroke:#fff,color:#fff
    style D fill:#000,stroke:#fff,color:#fff
    style E fill:#000,stroke:#fff,color:#fff
    style F fill:#000,stroke:#fff,color:#fff
    style G fill:#000,stroke:#fff,color:#fff
    style H fill:#000,stroke:#fff,color:#fff

    note right of A
        Wählen Sie „Ja“.
        • Wählen Sie „Ja“ mit Hilfe der Tasten bzw ▶.
    end

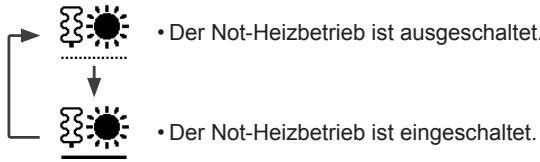

Wählen Sie diese Option, um die elektrische Not-Heizung einzuschalten.

Drücken Sie ←, um die Auswahl zu bestätigen.

(Der Not-Heizbetrieb beginnt ca. 1 Minute, nachdem ← gedrückt wird.)

Hinweis:

- Wenn das Gerät bereits eingeschaltet ist, ist der Not-Heizbetrieb deaktiviert und es wird „Deaktiviert, weil Gerät eingeschaltet!“ angezeigt.

Deaktiviert, weil das Gerät eingeschaltet ist!

[→]Schließ.

Wählen Sie dieses Symbol zum Ein- und Ausschalten sowie zum Einstellen des Wochentimers.

Drücken Sie ←, um die Auswahl zu bestätigen.

Wählen Sie „Ja“.

- Wenn Sie „Nein“ wählen, wird wieder der Hauptbildschirm angezeigt.

• Einrichten des Timers: Wählen Sie „Einrichten des Timers“, um den Wochentimer zu bearbeiten.
• Kopieren des Timers: Wählen Sie diese Option, um eine Timer-Einstellung zu kopieren.

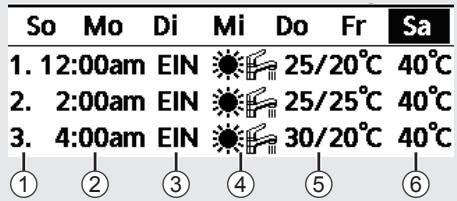

[Beispiel für die Einrichtung des Timers]

Wählen Sie die Tage, die Sie bearbeiten möchten, mit Hilfe der Tasten ▲ bzw. ▼.

Wenn keines der 6 Programme eingestellt ist, wird dieser Bildschirm angezeigt.

① Wählen Sie eines der Programme „1“ bis „6“.
② Stellen Sie die Stunden und Minuten des Timers ein.
③ Wählen Sie EIN/AUS für den Timer.
④ Wählen Sie die gewünschte Betriebsart.
- Verwenden Sie zum Auswählen die Tasten ▲ bzw. ▼.
⑤ Stellen Sie die Temperatur für Heizkreis 1 und 2 ein (falls Ihr System über über 2 Heizkreise verfügt).

Samstag: Progr. 1: Solltemp.

Zone1	☀️	Zone2	☀️	☀️
EIN	25 °C	EIN	25 °C	45 °C

⑥ Stellen Sie die Temperatur des Warmwasserspeichers ein.

Hinweise:

• Der Timer wird deaktiviert, wenn der Not-Heizbetrieb eingeschaltet oder der Kühlen/Heizen-Schalter aktiviert ist.
• Wenn der Wochentimer für 2 Heizkreise eingestellt werden soll, muss auf gleiche Weise für Heizkreis 2 verfahren werden.

Manueller Abtaubetrieb

Wählen Sie diese Option, um das Außengerät abzutauen.

Drücken Sie ←, um die Auswahl zu bestätigen.

(Wenn der Abtaubetrieb möglich ist, wird der nachfolgende Hinweis angezeigt.)

Ausführung zugelassen!

[→]Schließ.

Wählen Sie diese Option, um nach dem Auftreten und dem Beheben eines Fehlers zum Normalbetrieb zurückzukehren.

Drücken Sie ←, um die Auswahl zu bestätigen.

(Wenn ein Quittieren des Fehlers möglich ist, wird der nachfolgende Bildschirm angezeigt.)

Ausführung zugelassen!

[→]Schließ.

- Stellen Sie sicher, dass alle Geräte ausgeschaltet sind, bevor Sie diesen Modus auswählen, mit dem das ganze System wieder auf die vorherigen Einstellungen zurückgesetzt wird.

Simple icon of a padlock inside a rounded square frame (no text or symbols)

Sperre der Bedieneinheit

Wählen Sie diese Option, um die Bedieneinheit zu sperren.

Drücken Sie ←, um die Auswahl zu bestätigen.

(Wenn ein Sperren der Bedieneinheit möglich ist, wird der nachfolgende Bildschirm angezeigt.)

Möchten Sie die Bedieneinheit sperren?

Nein

Wählen Sie „Ja“.

(Der Hauptbildschirm wird gesperrt.)

- Wenn „Nein“ ausgewählt ist, wird wieder der Hauptbildschirm angezeigt.

Entsperren der Bedieneinheit:

Drücken Sie eine beliebige Taste.

(Wenn ein Entsperren möglich ist, wird der nachfolgende Bildschirm angezeigt.)

Geben Sie die vierstellige Nummer zum Entsperren der Bedieneinheit ein. Ist die Nummer korrekt, wird die Bedieneinheit entsperrt.

Zum Zurücksetzen eines vergessenen Passworts (unter dem Bildschirm „Bedienung AUS“)

Drücken Sie ⇧, ⇧ und ► kontinuierlich 5 Sekunden lang.

(Wenn ein Entsperren möglich ist, wird der nachfolgende Bildschirm angezeigt.)

Wählen Sie „Reset“.

1.Kennwort zurück auf 0000 2.Bedieneinheit entsperrt

(Der Bildschirm wird nach 3 Sekunden ausgeschaltet.)
