EY79A2 - Outils électroportatifs PANASONIC - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Visseuse sans fil
Caractéristiques techniques principales	Couple maximal : 30 Nm, Vitesse à vide : 0-400 / 0-1 500 tr/min
Alimentation électrique	Batterie lithium-ion 18V
Type de batterie	Li-ion
Tension	18 V
Puissance	Max 400 W
Dimensions approximatives	Longueur : 175 mm, Largeur : 70 mm, Hauteur : 220 mm
Poids	1,5 kg
Fonctions principales	Visser, dévisser, percer dans le bois et le métal
Entretien et nettoyage	Nettoyer régulièrement avec un chiffon sec, vérifier l'état de la batterie
Pièces détachées et réparabilité	Disponibilité de pièces de rechange, facilité de démontage pour réparation
Sécurité	Utiliser des lunettes de protection, ne pas utiliser dans des environnements humides
Informations générales utiles	Garantie de 3 ans, compatibilité avec d'autres outils Panasonic de la même gamme

FOIRE AUX QUESTIONS - EY79A2 PANASONIC

Quel type de batterie utilise le PANASONIC EY79A2 ?

Le PANASONIC EY79A2 utilise une batterie lithium-ion de 18V.

Comment puis-je charger la batterie du PANASONIC EY79A2 ?

Pour charger la batterie, insérez-la dans le chargeur compatible et branchez-le sur une prise électrique. Assurez-vous que le chargeur est bien connecté.

Que faire si la batterie ne se charge pas ?

Vérifiez que le chargeur est fonctionnel et que la batterie est correctement insérée. Si le problème persiste, essayez une autre prise ou inspectez la batterie pour des signes de dommage.

Comment nettoyer le PANASONIC EY79A2 ?

Utilisez un chiffon doux et sec pour nettoyer l'extérieur de l'outil. Évitez d'utiliser des produits chimiques agressifs.

Quelle est la capacité de couple maximale du PANASONIC EY79A2 ?

Le PANASONIC EY79A2 a une capacité de couple maximale de 60 Nm.

Comment changer l'embout de vissage sur le PANASONIC EY79A2 ?

Pour changer l'embout, tirez sur le mandrin pour le déverrouiller, retirez l'embout usé, puis insérez le nouvel embout et relâchez le mandrin pour le verrouiller.

Le PANASONIC EY79A2 est-il résistant à l'eau ?

Le PANASONIC EY79A2 n'est pas entièrement étanche, mais il offre une certaine résistance à l'eau. Évitez une exposition prolongée à l'eau.

Quelle est la garantie du PANASONIC EY79A2 ?

Le PANASONIC EY79A2 est généralement livré avec une garantie de 2 ans, mais cela peut varier selon le revendeur.

Où puis-je trouver des pièces de rechange pour le PANASONIC EY79A2 ?

Les pièces de rechange peuvent être commandées auprès de revendeurs agréés Panasonic ou sur le site officiel de Panasonic.

Comment signaler un problème technique avec le PANASONIC EY79A2 ?

Pour signaler un problème technique, contactez le service client de Panasonic avec les détails de votre problème et le numéro de série de l'appareil.

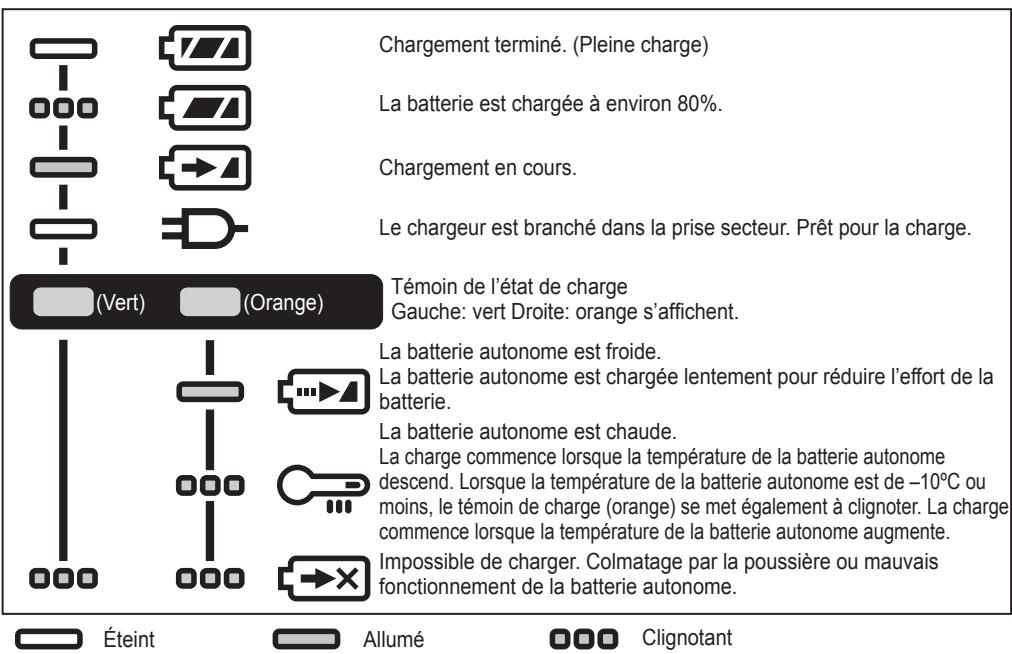

MODE D'EMPLOI EY79A2 PANASONIC

Lire entièrement les instructions suivantes avant de faire fonctionner l'appareil et conserver ce mode d'emploi à des fins de consultation ultérieure. Prima di usare questa unità, leggere completamente queste istruzioni e conservare il manuale per usi futuri.

REMARQUE: Certaines batteries autonomes ne présentent pas de marque d'alignement (Q).

Etiquette (rouge ou jaune)

Etichetta (rossa o gialla)

Bouton de libération de batterie autonome

Marques d'alignement

Instructions originales: anglais Traduction des instructions originales: Autres langues

Veuillez lire la brochure “Instructions de sécurité” et ce qui suit avant d’utiliser l’appareil.

FR

I. USAGE PREVU

Ces outils peuvent être utilisés pour serrer des vis en mode embrayé, et pour percer des trous dans du bois et du métal en mode perceuse. Le modèle EY79A2 peut aussi être utilisé pour percer des trous dans du béton mou et des matériaux similaires en mode percussion.

II. REGLES DE SECURITE COMPLEMENTAIRES

1) Si la mèche est coincée, mettez immédia-tement le commutateur de la gâchette hors tension afin de prévenir une surcharge pouvant endommager la batterie autonome ou le moteur. Dégagez la mèche en inversant le sens de rotation.
2) NE manipulez PAS le levier d'inversion marche avant-marche arrière lorsque le commutateur de la gâchette est sur la position de marche. La batterie se déchargera rapidement et une détérioration de l'unité principale peut se produire.
3) La température du chargeur peut s'élever en cours d'utilisation. Ce n'est pas là le signe d'une anomalie de fonctionnement. NE chargez PAS la batterie pendant une longue période.
4) Ne forcez pas l'outil en maintenant la gâchette du contrôle de vitesse à midcourse (commande de vitesse) pour arrêter le moteur.
5) Pour éviter toute blessure pendant l'usage, ne lâchez jamais l'outil et abstenez-vous de l'agiter autour de vous.
6) Assurez-vous qu'il n'y a pas de tuyaux de gaz ou d'eau cachés dans la zone où vous voulez travailler. Un contact avec des tuyaux ou des câbles cachés pourrait entraîner une secousse électrique ou une fuite d'eau ou de gaz.
7) Pensez à tenir fixement l'objet sur lequel vous travaillez.
8) Vérifiez la présence de pièces détériorées.

• Avant utilisation, vérifiez soigneusement que le couvercle de protection et les autres parties ne sont pas endommagés.
• Assurez-vous que l'outil et toutes ses caractéristiques fonctionnent correctement.
• Vérifiez le réglage de toutes les pièces mobiles et contrôlez toutes les pièces fixes pour vous assurer qu'elles sont correctement montées et non détériorées. Vérifiez qu'aucune pièce de l'outil ne présente d'anomalie de fonctionnement.

9) Lorsque vous essayez de réparer le couvercle de protection ou d'autres pièces, veuillez suivre les instructions du manuel d'utilisation. Dans les cas où il n'y a pas d'instructions dans le manuel, veuillez rapporter l'outil en magasin pour le faire réparer.

10) Si l'outil devient exceptionnellement chaud pendant l'usage, rapportez-le pour maintenance ou réparation.

11) Pour éviter toute risque de blessure, éloignez votre visage et vos mains de la mèche de perçage et des éventuels éclats.

12) Ne portez pas de gants lorsque vous utilisez l'outil car ils pourraient se coincer dans la perceuse, ce qui pourrait entraîner une blessure.

13) Les bornes de batterie, les éclats de vissage et les accessoires de l'outil, comme les mèches de perçage, sont très chauds immédiatement après usage. Ne les touchez pas car vous pourriez vous brûler.

Symbole	Signification
V	Volts
===	Courant continu
n_0	Vitesse sans charge
... min ^-1	Révolutions ou alter-nances par minute
Ah	Capacité électrique de la batterie autonome
	Rotation seulement
(EY79A2 seulement)	Rotation avec martelage
	Lisez les instructions de fonctionnement avant l'utilisation.
	Pour l'utilisation à l'intérieur seulement.

⚠ AVERTISSEMENT:

• N'utilisez que la batterie autonome Panasonic conçue pour l'utilisation avec cet outil rechargeable.
• Panasonic décline toute responsabilité en cas de dommage ou d'accident causé par l'utilisation d'une batterie autonome recyclée ou de contrefaçon.
• Ne mettez pas la batterie autonome au rebut dans un feu ou ne l'exposez pas à une chaleur excessive.
• Ne laissez pas d'objets métalliques entrer en contact avec les bornes de la batterie autonome.
• Ne transportez pas ou ne rangez pas la batterie autonome dans un recipient contenant des clous ou tout autre objet métallique.
• Ne chargez pas la batterie autonome dans un endroit où la température est élevée comme à proximité d'un feu ou à la lumière directe du soleil. Sinon la batterie peut surchauffer, prendre feu ou exploser.
• Après avoir retiré la batterie autonome de l'outil ou du chargeur, remettez toujours le couvercle-de la batterie autonome en place. Sinon, les contacts de la batterie peuvent se mettre en court-circuit, entraînant le risque d'un incendie.
• Si la batterie autonome s'est détériorée, la remplacer par une batterie neuve. L'utilisation prolongée d'une batterie autonome endommagée peut provoquer des dégagements de chaleur, un départ de feu ou l'explosion de la batterie.
• Pour éviter tout risque de fuite, surchauffe, génération de fumée, incendie et explosion, suivez ces instructions lorsque vous manipulez nos outils rechargeables (corps principal de l'outil/batterie autonome/chargeur).
• Ne laissez pas les coupes de matériaux ou la poussière se déposer sur la batterie autonome.
• Avant de ranger l'outil, éliminez les coupes de matériaux et la poussière éventuellement présentes sur la batterie autonome, placez le "cache des bornes" en plastique rouge, puis rangez la batterie dans le coffret de l'outil en l'éloignant des objets métalliques (vis, clous, etc.). Toute détérioration provoquée par des objets épars dans le coffret ne sera pas couverte par cette garantie.
• Ne manipulez pas les outils rechargeables comme indiqué ci-dessous. (Il existe un risque de production de fumée, d'incendie et d'explosion)
• En les utilisant ou en les rangeant dans des lieux exposés à la pluie ou à l'humidité
• En les utilisant plongés dans l'eau

III. MONTAGE

Fixation ou retrait d'une mèche

REMARQUE:

Lors de l'installation ou de l'enlèvement d'une mèche, débranchez la batterie autonome de l'unité principale ou placez le commutateur sur la position centrale (verrouillage du commutateur).

L'unité principale est équipé d'un mandrin de perçage sans clé.

1. Accessoire
   Insérez la mèche et faites tourner le collier de verrouillage dans le sens des aiguilles d'une montre (en regardant depuis l'avant) pour serrer fermement jusqu'à ce qu'il s'arrête de cliqueter. [Fig.1]
2. Enlèvement
   Faites tourner le collier de verrouillage dans le sens inverse des aiguilles d'une montre (en regardant depuis l'avant) puis retirez la mèche. [Fig.2]

REMARQUE:

S'il y a trop de jeu dans le mandrin, fixez la perceuse en place et ouvrez les mâchoires du mandrin en faisant tourner le collier de verrouillage, puis serrez la vis (vis tournant à gauche) avec un tournevis en la faisant tourner dans le sens inverse des aiguilles d'une montre (en regardant depuis l'avant). [Fig.3]

Fixation ou retrait de la batterie autonome REMARQUE:

Lorsque la batterie autonome est retirée de l'unité principale, le voyant du panneau de commande peut s'allumer brièvement. Il ne s'agit pas d'un dysfonctionnement.

1. Pour connecter la batterie autonome :

Faites glisser la batterie autonome jusqu'à ce qu'elle se verrouille en position.

Faites glisser la batterie autonome jusqu'à ce qu'elle se verrouille en position.

1. Pour retirer la batterie autonome: [Fig.4] Appuyez sur le bouton et faites glisser la batterie autonome vers l'avant.

IV. FONCTIONNEMENT

⚠ AVERTISSEMENT!

- N'inhalez pas la fumée émise par l'unité principale ou par la batterie autonome car elle peut être nocive.

[Unité principale]

MISE EN GARDE

Lorsque vous rangez ou transportez l'outil, mettez le levier d'inversion marche avant-marche arrière sur la position centrale (verrouillage du commutateur).

REMARQUE:

Veillez à ce qu'aucun objet n'entre en contact avec le commutateur de la gâchette de l'outil. Si un objet entre en contact avec le commutateur de la gâchette de l'outil, même lorsque le levier d'inversion marche avant-marche arrière est en position centrale (verrouillé), une petite quantité de courant électrique peut encore continuer à passer, ce qui peut entraîner une décharge excessive de la batterie autonome et une panne de celle-ci.

Utilisation du commutateur et du levier d'inversion marche avant-marche arrière [Fig.5]

1. Poussez le levier pour obtenir une rotation en sens normal ou inverse. Vérifiez le sens du levier avant utilisation.
2. Appuyez légèrement sur la gâchette pour que l'outil commence à tourner lentement.
3. Une pression de la gâchette augmente la vitesse. L'outil arrête de fonctionner dès que vous relâchez la gâchette.
4. Lorsque vous avez terminé un travail, verrouillez le commutateur en mettant le levier en position centrale.

REMARQUE:

Lorsque le frein fonctionne, un bruit de freinage peut se faire entendre. Ceci est normal.

MISE EN GARDE:

Lorsque vous faites fonctionner l'outil en appuyant sur la gâchette, il peut y avoir un décalage momentané avant le début de la rotation. Cela ne signifie pas qu'il y a un dysfonctionnement.

* Ce décalage se produit alors que les circuits de l'outil sont activés quand on appuie sur la gâchette pour la première fois après l'installation d'un bloc batterie ou après que l'outil n'a pas été utilisé pendant au moins 1 minute (ou pendant au moins 5 minutes si le LED est en marche). La rotation démarrera sans décalage lors du second fonctionnement et des suivants.

MISE EN GARDE:

Pour prévenir tout dégât, n'actionnez pas le levier d'inversion marche avantmarche arrière tant que la mèche n'a pas complètement terminé de tourner.

Réglage du couple de serrage de l'embrayage

Ajustez le couple de serrage sur l'un des 18 réglages de l'embrayage ou sur la position "↑", "↑ (EY79A2 seulement)".

MISE EN GARDE:

• Réglez l'embrayage sur cette marque [Fig.6] avant l'utilisation réelle.
• Si la poignée de l'embrayage ne peut pas être réglée sur le mode de perçage après le vissage avec la fonction embrayée, placez la poignée de l'embrayage en position 1 et utilisez l'embrayage pendant une seconde.

Sélection de la vitesse

Choisissez une vitesse basse ou haute correspondant à l'utilisation désirée. [Fig.7]

Plus la gâchette de contrôle de vitesse variable est tirée, plus la vitesse augmente.

MISE EN GARDE:

• Vérifiez le commutateur de selection de vitesse avant l'utilisation.
• Appliquez une vitesse basse lorsqu'un couple de serrage élevé est requis. (L'application d'une vitesse élevée avec une charge élevée peut entraîner une surcharge du moteur et une possible panne.)
• Afin d'empêcher la température de la surface de l'outil d'augmenter excessive-ment, ne faites pas fonctionner l'outil continuellement en utilisant deux batteries autonomes ou plus. L'outil a besoin d'une période de refroidissement avant de passer à une autre batterie autonome.
• Vérifiez que les ouvertures d'aération situées sur les côtés de l'unité principale ne sont pas obstruées pendant l'utilisation. Leur obstruction pourrait entraîner une surchauffe de l'outil et une détérioration du moteur.
• NE forcez PAS l'outil (le moteur). Cela peut endommager l'outil.

- Évitez tout contact avec l'air émis par les ouvertures d'aération pendant l'utilisation car en cas de forte charge elle peut devenir chaude et provoquer d'éventuelles blessures.

Fonction de commande de la vitesse

Réglage de la vitesse maximum.

1. Appuyez sur le bouton de réglage de la vitesse et sélectionnez une vitesse. La vitesse change en H, M, L et OFF (le voyant est éteint) dans cet ordre.
2. Sélectionnez OFF pour le relâcher.

Affichage	Mode bas	Mode élevé
H	Env. 300 min ^-1 (t/mn)	Env. 1000 min ^-1 (t/mn)
M	Env. 200 min ^-1 (t/mn)	Env. 670 min ^-1 (t/mn)
L	Env. 150 min ^-1 (t/mn)	Env. 500 min ^-1 (t/mn)
OFF	Vitesse normale18 V Env. 470 min ^-1 (t/mn)14,4 V Env. 400 min ^-1 (t/mn)	Vitesse normale18 V Env. 1580 min ^-1 (t/mn)14,4 V Env. 1350 min ^-1 (t/mn)

• Réglage par défaut : OFF
• Lorsque les réglages H, M, L sont sélectionnés, la vitesse reste la même avec 14,4 V ou 18 V.
• Si un mode élevé est choisi, la vitesse est réglée comme dans le tableau ci-dessus.

Lumière DEL à 3 modes

Appuyez sur le bouton d'éclairage pour sélectionner le réglage d'éclairage.

Allumé - Fixe

Sélectionnez ce mode en appuyant sur le bouton d'éclairage. La lumière s'allume lorsque la gâchette est actionnée. Elle reste allumée environ 5 minutes même si l'outil n'est pas utilisé, puis elle s'éteint automatiquement pour économiser l'énergie.

Allumé - Pression de la gâchette

Si vous actionnez à nouveau le bouton d'éclairage, le mode passe en éclairage en cas de pression de la gâchette seulement. S'éteint lorsque la gâchette est relâchée.

Arrêt

La lumière s'allume avec un courant de très faible intensité et elle n'affecte pas négativement les performances ou la capacité de la batterie.

MISE EN GARDE:

• La lumière DEL incorporée est conçue pour éclairer temporairement la petite zone de travail.
• Ne l'utilisez pas comme remplacement d'une torche normale, elle n'est pas assez lumineuse.

MISE EN GARDE: NE REGARDEZ PAS DIRECTEMENT LE FAISCEAU.

L'utilisation de commandes ou de réglages ou l'exécution de procédures autres que ceux spécifiés dans ce manuel peut entraîner l'exposition à de dangereuses radiations.

Indicateur de niveau de la batterie

Appuyez sur le bouton de niveau de la batterie. L'indicateur de niveau de la batterie affiche le niveau de la batterie selon trois niveaux lorsque le bouton est actionné.

REMARQUE:

L'indicateur n'affiche pas le niveau de la batterie lorsque le bouton est actionné dans les cas suivants.

• L'outil est hors tension.

FR

• Immédiatement après avoir connecté la batterie autonome
• L'unité principale ou le bouton de niveau de la batterie n'est pas actionné pendant env. cinq minutes.
  Appuyez à nouveau sur le bouton de niveau de la batterie après avoir actionné le commutateur de la gâchette.
• Si la température de la batterie est trop élevée, arrêtez d'utiliser l'outil et attendez que la température de la batterie baisse.

Indicateur		Etat de la batterie
	3 témoins allumés	Charge pleine ou niveau de charge élevé
	2 témoins allumés	Charge à env. 60 %
	Un témoin allumé	Faible niveau - Charge bientôt nécessaire
	3 témoins allumés	Vide - Charge immédiatement nécessaire

Cette fonction de niveau de batterie n'a qu'une valeur indicative et l'indication peut changer en fonction de l'état de la batterie ou de la température ambiante.

Une décharge excessive (totale) des batteries aux ions de lithium réduit leur durée de vie de façon notable. L'outil comprend une caractéristique de protection de la batterie conçue pour empêcher une décharge excessive de la batterie autonome.

Fonction de verrouillage de la mèche

1. Lorsque le commutateur de la gâchette n'est pas actionné et qu'une mèche de tournevis est mise en place, il est possible d'utiliser l'outil comme tournevis manuel (jusqu'à 22,6 N•m, 230 kgf•cm, 199 po•lbs). Le mandrin présentera un peu de jeu mais il ne s'agit pas d'un dysfonctionnement.

2. Cette caractéristique est pratique pour serrer les vis qui nécessitent un couple de serrage plus important que le couple de serrage maximum de la perceuse (position sur le mandrin), pour s'assurer du serrage d'une vis ou pour desserrer une vis extrêmement serrée.

Changement du côté d'installation du crochet de ceinture [Fig.8]

Le crochet de ceinture peut être fixé sur les deux côtés de l'appareil.

1. Retrait du crochet

(1) Retirez la vis.

(2) Sortez le crochet.

1. Fixation du crochet sur l'autre côté

(1) Insérez le crochet de l'autre côté.

(2) Serrez complètement la vis pour qu'elle reste fermement en place.

⚠ AVERTISSEMENT!

• Assurez-vous de bien accrocher le crochet de ceinture à l'unité principale en serrant bien la vis. Lorsque le crochet de ceinture n'est pas solidement fixé à l'unité principale, il peut se décrocher et l'outil peut tomber. Cela pourrait entraîner un accident ou des blessures.
• Vérifiez régulièrement le serrage de la vis. Si elle est desserrée, resserrez-la bien.
• Assurez-vous d'accrocher fermement et de manière sûre le crochet de ceinture sur une ceinture de taille ou une autre ceinture. Faites attention que l'outil ne glisse pas de la ceinture. Cela pourrait entraîner un accident ou des blessures.
• Lorsque l'outil est tenu par le crochet de ceinture, évitez de sauter ou de courir. Le crochet pourrait glisser et l'outil pourrait tomber. Cela pourrait entraîner un accident ou des blessures.
• Lorsque l'outil est accroché à la ceinture de taille grâce au crochet de ceinture, ne fixez pas de mèche de tournevis à l'outil. Un objet à bord tranchant, par exemple une mèche de perçage, peut provoquer une blessure ou un accident.

Fonctions Avertissement

(1) Avertissement de surchauffe

Arrêt (fonctionnement normal)

Allumé: Surchauffe (moteur)

Clignotant: Surchauffe (batterie)

Indique que le fonctionnement a été arrêté à la suite d'une surchauffe du moteur ou de la batterie.

Pour protéger le moteur ou la batterie, veillez à bien noter les points suivants lorsque vous effectuez cette opération.

• Si le moteur ou la batterie deviennent chauds, la fonction de protection sera activée et le moteur ou la batterie cesseront de fonctionner.
  Le témoin d'avertissement de surchauffe s'allume ou clignote sur le panneau de commande lorsque cette caractéristique est active.
• Si la caractéristique de protection contre la surchauffe s'active, laissez l'outil se refroidir complètement (au moins 30 minutes). L'outil est prêt à être utilisé lorsque le témoin d'avertissement de surchauffe s'éteint.
• Evitez d'utiliser l'outil d'une façon qui active-rait de façon répétée la caractéristique de protection contre la surchauffe.
• Si l'outil est utilisé de façon continue sous haute charge, ou s'il est utilisé dans un environnement chaud (en été par exemple), il est possible que la caractéristique de protection contre la surchauffe s'active fréquemment.
• Si l'outil est utilisé dans un environnement froid (en hiver par exemple), ou s'il est arrêté fréquemment pendant l'utilisation, il est possible que la caractéristique de protection contre la surchauffe ne s'active pas. La performance du EY9L42 se dégrade considérablement à une température égale ou inférieure à 10 °C en raison des conditions de travail et d'autres facteurs.

(2) Avertissement de réduction de tension

Un témoin qui clignote

Si l'outil est sujet à une charge soudaine durant son utilisation, cela provoquera le verrouillage du moteur, le détecteur de prévention des décharges pourrait être déclenché et le voyant de batterie faible pourrait clignoter. Le voyant arrêtera de clignoter une fois que vous aurez géré la raison du verrouillage du moteur et que vous aurez activer la gâchette.

(3) Avertissement de surcharge

FR

Si l'outil est soumis à une charge soudaine pendant son utilisation, cela provoque le verrouillage du moteur, l'éventuel déclenchement du détecteur de prévention des surintensités et le clignotement du témoin d'avertissement de réduction de tension.

(Sa base s'allume et les parties supérieure et centrale clignotent.)

Le témoin s'éteint une fois que vous avez résolu la cause du verrouillage du moteur et avez actionné la gâchette.

[Batterie]

Pour une utilisation correcte de la batterie autonome [Fig.9]

• Les batteries rechargeables ont une longévité limitée.
• Pour une longévité optimale de la batterie, rangez la batterie autonome Li-ion sans la charger après l'avoir utilisée.
• Lors de l'utilisation de la batterie autonome, assurez-vous de la bonne ventilation du lieu de travail.

Pour un usage sans risque

• La batterie est conçue pour être installée en deux étapes pour des raisons de sécurité. Assurez-vous que la batterie est installée correctement dans l'unité principale avant toute utilisation.
• Lorsque la batterie autonome n'est pas connectée fermement à la mise sous tension, le témoin d'avertissement de surchauffe et le témoin d'avertissement de faible batterie clignotent pour indiquer qu'un fonctionnement sans danger n'est pas possible et l'unité principale ne tourne pas normalement. Branchez la batterie autonome dans l'unité de l'outil jusqu'à ce que l'indicateur rouge ou jaune disparaisse.

[Chargeur de batterie]

Recharge

MISE EN GARDE:

1) Si la température de la batterie autonome descend en dessous de -10^ ( 14^ ) environ, la charge s'arrête automatiquement afin de prévenir la dégradation de la batterie.
2) Le niveau de température ambiante moyenne se situe entre 0°C (32°F) et 40°C (104°F). Si la batterie autonome est utilisée alors que sa température est inférieure à 0°C (32°F), l'outil pourrait ne pas fonctionner correctement.
3) Utilisez le chargeur à des températures comprises entre 0°C et 40°C, et chargez la batterie à une température identique à celle de la batterie elle-même. (Il ne doit pas y avoir plus de 15°C de différence entre la température de la batterie et celle de l'endroit où vous chargez.)
4) Lorsqu'une batterie autonome froide (endessous de 0°C (32°F)) doit être recharge dans une pièce chaude, laissez la batterie autonome dans la pièce pendant une heure au moins et rechargez-la quand elle a atteint la température ambiante.
5) Laissez refroidir le chargeur quand vous rechargez plus de deux batteries autonomes à la suite.
6) Ne mettez pas vos doigts dans les trous des connecteurs lorsque vous prenez les chargeurs ou à n'importe quelle occasion.
7) Débranchez le chargeur lorsque vous ne l'utilisez pas.

REMARQUE:

Votre batterie autonome n'est pas complètement chargée au moment de l'achat. Veillez à bien charger complètement la batterie avant son utilisation.

Procédure de recharge

1. Branchez le cordon d'alimentation du chargeur dans une prise secteur.

REMARQUE:

Des étincelles peuvent être produites lorsque la fiche est introduite dans la prise d'alimentation secteur; toutefois, ceci ne pose aucun problème de sécurité.

1. Raccorder fermement la batterie autonome au chargeur.

1 Alignez les marques d'alignement et placez la batterie dans le poste d'accueil sur le chargeur.

REMARQUE:

Certaines batteries autonomes ne présentent pas de marque d'alignement (Q) (page 2).

2 Faites glisser vers l'avant dans le sens de la flèche. [Fig.10 →]

1. Pendant la charge, le témoin s'allume.

Lorsque la charge est terminée, un interrupteur électronique s'actionne pour protéger la batterie.

- La charge ne peut pas démarrer si la batterie autonome est chaude (par exemple, à la suite d'un long travail de perçage). Le témoin d'attente orange clignote jusqu'à ce que la batterie se soit refroidie.

La charge commence alors automatiquement.

1. Le témoin de charge (vert) clignote lente-ment dès que la batterie est chargée à environ 80%.
2. Lorsque le chargement est terminé, le témoin de charge de couleur verte s'éteint.
3. Lorsque la température de la batterie autonome est de 0°C ou moins, la batterie autonome prend plus longtemps à charger que la durée standard. Même lorsque la batterie est complètement chargée, elle n'aura qu'environ 50% de la puissance d'une batterie complètement chargée à une température de fonctionnement normale.
4. Consultez un distributeur agréé si le témoin de charge (vert) ne s'éteint pas.
5. Si une batterie complètement chargée est à nouveau insérée dans le chargeur, le témoin de charge s'allume. Après quelques minutes, le témoin de charge de couleur verte s'éteindra.
6. Retirez la batterie autonome lorsque le bouton de libération de batterie autonome est en position haute. [Fig.10]

INDICATION DU VOYANT

Chargement terminé. (Pleine charge) La batterie est chargée à environ 80%. Chargement en cours. Le chargeur est branché dans la prise secteur. Prêt pour la charge. Témoin de l'état de charge Gauche: vert Droite: orange s'affichent. (Lvert) (Orange) La batterie autonome est froide. La batterie autonome est chargée lentement pour réduire l'effort de la batterie. La batterie autonome est chaude. La charge commence lorsque la température de la batterie autonome descend. Lorsque la température de la batterie autonome est de -10°C ou moins, le témoin de charge (orange) se met également à clignoter. La charge commence lorsque la température de la batterie autonome augmente. Impossible de charger. Colmatage par la poussière ou mauvais fonctionnement de la batterie autonome. Éteint Allumé Clignotant

Recyclage de la batterie autonome

ATTENTION:

Pour la protection de l'environnement naturel et le recyclage des matériaux, veillez à mettre la batterie au rebut à un endroit prévu officiellement à cet effet, s'il y en a un dans votre pays.

Avis aux utilisateurs concernant la collecte et l'élimination des piles et des appareils électriques et électroniques usagés

Apposé sur le produit lui-même, sur son emballage, ou figurant dans la documentation qui l'accompagne, ce pictogramme indique que les piles et appareils électriques et électroniques usagés doivent être séparés des ordures ménagères.

Afin de permettre le traitement, la valorisation et le recyclage adéquats des piles et des appareils usagés, veuillez les porter à l'un des points de collecte prévus, conformément à la législation nationale en vigueur ainsi qu'aux directives 2012/19/CE et 2006/66/CE.

En éliminant piles et appareils usagés conformément à la réglementation en vigueur, vous contribuez à prévenir le gaspillage de ressources précieuses ainsi qu'à protéger la santé humaine et l'environnement contre les effets potentiellement nocifs d'une manipulation inappropriée des déchets.

Pour de plus amples renseignements sur la collecte et le recyclage des piles et appareils usagés, veuillez vous renseigner auprès de votre mairie, du service municipal d'enlèvement des déchets ou du point de vente où vous avez acheté les articles concernés.

Le non-respect de la réglementation relative à l'élimination des déchets est passible d'une peine d'amende.

[Pour les utilisateurs professionnels au sein de l'Union européenne]

Si vous souhaitez vous défaire de pièces d'équipement électrique ou électronique, veuillez vous renseigner directement auprès de votre détaillant ou de votre fournisseur.

[Information relative à l'élimination des déchets dans les pays extérieurs à l'Union européenne]

Ce pictogramme n'est valide qu'à l'intérieur de l'Union européenne. Pour connaître la procédure applicable dans les pays hors Union Européenne, veuillez vous renseigner auprès des autorités locales compétentes ou de votre distributeur.

V. ENTRETIEN

• Nettoyez l'appareil au moyen d'un chiffon sec et propre.
  N'utilisez ni eau, ni solvant, ni produit de nettoyage volatile.
• Au cas où l'intérieur de l'outil ou du bloc batterie serait exposé à de l'eau, enlevez l'eau et laissez sécher dès que possible. Enlevez soigneusement toutes saletés ou limailles de fer qui s'accumulent à l'intérieur de l'outil. Si vous rencontrez des problèmes lors de l'utilisation de l'outil, prenez contact avec votre centre de service agréé le plus proche.

VI. ACCESSOIRES

Utilisez uniquement des mèches convenant à la taille du mandrin utilisé.

VII. APPENDICE

CAPACITES MAXIMUM RECOMMANDEES

N° du modèle		EY74A2		EY79A2
Tension du moteur		14,4 V DC	18 V DC	14,4 V DC	18 V DC
Vissage de vis	Vis pour machine	M5
	Vis à bois	6,8 mm	8 mm	6,8 mm	8 mm
Perçage	Vis auto perçante	6 mm
	Pour le bois	35 mm	38 mm	35 mm	38 mm
	Pour le métal	13 mm
	Pour la maçonnerie	—		13 mm

FR

COMPLÉMENT DE GARANTIE

• Les pannes et dégradations dues à une utilisation intense prolongée (par ex : usinage sur ligne d'assemblage etc.) ne sont pas couvertes par la garantie.
• Au cas où l'intérieur de l'outil ou du bloc batterie serait exposé à de l'eau, enlevez l'eau et laissez sécher dès que possible. Enlevez soigneusement toutes saletés ou limailles de fer qui s'accumulent à l'intérieur de l'outil. Si vous rencontrez des problèmes lors de l'utilisation de l'outil, prenez contact avec votre centre de service agréé le plus proche.

VIII. CARACTERISTIQUES TECHNIQUES

REMARQUE: Indication de poids

Égal à ou plus d'1 kg:

indiqué par 0,05 kg.

Moins d'1 kg:

Indiqué par 0,01 kg.

UNITE PRINCIPALE

N° du modèle		EY74A2		EY79A2
Tension du moteur		14,4 V DC	18 V DC	14,4 V DC	18 V DC
Vitesse sans charge	Bas	30 – 400 min ^-1 (t/mn)	30 – 470 min ^-1 (t/mn)	30 – 400 min ^-1 (t/mn)	30 – 470 min ^-1 (t/mn)
	Haut	70 – 1350 min ^-1 (t/mn)	70 – 1580 min ^-1 (t/mn)	70 – 1350 min ^-1 (t/mn)	70 – 1580 min ^-1 (t/mn)
Capacité du mandrin		1,5 mm – 13 mm		1,5 mm – 13 mm
Couple de serrage de l'embrayage		Env. 0,5 N•m – 4,4 N•m		Env. 1,0 N•m – 4,4 N•m
Longueur totale		178 mm		188 mm
Poids	Avec batterie autonome: EY9L45	1,90 kg	—	1,95 kg	—
	Avec batterie autonome: EY9L47	1,70 kg	—	1,70 kg	—
	Avec batterie autonome: EY9L51	—	2,05 kg	—	2,05 kg
	Avec batterie autonome: EY9L52	—	1,80 kg	—	1,85 kg
	Avec batterie autonome: EY9L53	—	1,80 kg	—	1,85 kg
	Avec batterie autonome: EY9L54	—	2,05 kg	—	2,10 kg
Bruit, Vibration		Voir la fiche ci-jointe
