| Tipo di utensile | Trapano avvitatore a batteria con percussione |
| Marca | Panasonic |
| Modello | EY79A2 |
| Tensione nominale | 14,4 V CC / 18 V CC (a seconda della versione) |
| Tipo di batteria | Litio-ione (consigliata: Panasonic) |
| Capacità del mandrino | 1,5 mm – 13 mm (senza chiave) |
| Velocità a vuoto (bassa/alta) | 30-400 / 70-1350 min⁻¹ (14,4 V); 30-470 / 70-1580 min⁻¹ (18 V) |
| Coppia di serraggio (frizione) | 1,0 – 4,4 N·m (18 posizioni + foratura/percussione) |
| Modalità percussione | Sì (per calcestruzzo tenero) |
| Lunghezza totale | 188 mm |
| Peso (con batteria) | Circa 1,70 kg – 2,10 kg a seconda della batteria |
| Illuminazione LED | Sì, 3 modalità (fissa, pressione, spenta) |
| Indicatore di livello batteria | Sì, 3 livelli (pieno, ~60%, scarico) |
| Protezione da sovraccarico/surriscaldamento | Sì (arresto automatico con spia) |
| Freno motore | Sì (arresto rapido della rotazione) |
| Gancio da cintura | Amovibile e reversibile (due lati) |
| Manutenzione | Pulizia con un panno asciutto e pulito; non utilizzare acqua né solventi |
| Accessori forniti | Batteria, caricabatterie, gancio da cintura (a seconda della versione) |
| Garanzia | Consultare il manuale; usura intensa non coperta |
| Uso previsto | Avvitamento, foratura del legno e del metallo, percussione (calcestruzzo tenero) |
Domande frequenti - EY79A2 PANASONIC
Domande degli utenti su EY79A2 PANASONIC
0 domanda su questo apparecchio. Rispondi a quelle che conosci o fai la tua.
Fai una nuova domanda su questo apparecchio
Scarica le istruzioni per il tuo Utensili elettrici in formato PDF gratuitamente! Trova il tuo manuale EY79A2 - PANASONIC e riprendi in mano il tuo dispositivo elettronico. In questa pagina sono pubblicati tutti i documenti necessari per l'utilizzo del tuo dispositivo. EY79A2 del marchio PANASONIC.
MANUALE UTENTE EY79A2 PANASONIC
NOTA: Non tutti i pacchi batteria riportano la marcatura di allineamento (Q).
Tasto di rilascio pacco batteria
Accu-ontgrendeltoets
Marcature allineamento
Uitlijntekens
Istruzioni originalmente scritte in: inglese Istruzioni originali tradotte in: altre lingue
Leggere le “Istruzioni per la Sicurezza” ed i seguenti punti, prima di utilizzare l’apparecchio.
I. USO PREVISTO
Questi utensili possono essere utilizzati per serrare viti e per eseguire fori nel legno, a seconda della modalità selezionata. In aggiunta, il modello EY79A2 può essere utilizzato per praticare fori nel cemento morbido e materiali simili in modalità percussione.
II. NORME DI SICUREZZA SUPPLEMENTARI
1) Se la punta dovesse incastrarsi, spegnere immediatamente l'utensile con l'interrutto-re a scatto, così da evitare un sovraccarico che potrebbe danneggiare il pacco batteria o il motore.
Utilizzare il movimento inverso per rimuovere i bit incastrati.
2) NON utilizzare la leva di avanzamento/inversione quando l'interruttore principale è su ON.
La batteria si scarica rapidamente e l'unità principale può subire dei danni.
3) Durante la ricarica, il caricabatteria potrebbe riscaldarsi leggermente. Questo è normale.
NON ricaricare la batteria troppo a lungo.
4) Non sottoporre lo strumento a sforzi tenendo premuto a metà il grilletto di controllo velocità (modalità di controllo della velocità) in modo che il motore si arresti.
5) Per prevenire lesioni durante l'uso, regge-re sempre saldamente l'utensile ed evitare di farlo oscillare.
6) Accertare che nell'area di lavoro non siano presenti tubi del gas o dell'acqua nascosti. Il contatto con tubi o cavi nascosti può causare scosse elettriche o perdite di gas o acqua.
7) Assicurarsi di reggere saldamente l'oggetto su cui si lavora.
8) Controllare se sono presenti parti danneggiate.
- Prima dell'uso controllare accuratamente che la copertura di protezione e altre parti non siano danneggiate.
- Accertare che l'utensile e tutte le sue funzioni operino correttamente.
- Controllare la regolazione di tutte le parti mobili, e accertare che tutte le parti fisse siano inserite saldamente e prive di danni. Controllare tutte le parti dell'uten-sile, verificando che non presentino anomalie.
9) Se si tenta di riparare la copertura di protezione o altre parti, seguire le istruzioni fornite nel manuale per l'utente. Qualora il manuale non dovesse fornire istruzioni al riguardo, rivolgersi al negozio per la riparazione.
10) Se l'utensile dovesse diventare eccezionalmente caldo durante l'uso, rivolgersi a un centro di assistenza per la riparazione.
11) Per evitare potenziali lesioni, tenere il viso e le mani lontani dalla punta del trapano e da eventuali schegge.
12) Non utilizzare lo strumento indossando guanti, in quanto potrebbero impigliarsi al trapano, con conseguenti lesioni.
13) Subito dopo l'uso, i terminali della batteria, i trucioli della vite e gli accessori dell'uten-sile quali la punta del trapano sono molto caldi. Non toccarli in quanto ci si potrebbe ustionare.
| Simbolo | Significato |
| V | Volt |
| = = = | Corrente diretta |
| n_0 | Velocità senza carico |
| ... min^-1 | Giri o reciprocazioni per minuto |
| Ah | Capacità elettrica del pacco batteria |
| Solo rotazione | |
| T(Solo EY79A2) | Rotazione con percussione |
| Leggere le istruzioni per l’uso prima dell’impiego. | |
| Solo per uso interno. |
| Simbolo | Significato |
| V | Volt |
| --- | Corrente diretta |
| n_0 | Velocità senza carico |
| ... min ^-1 | Giri o reciprocazioni per minuto |
| Ah | Capacità elettrica del pacco batteria |
| Solo rotazione | |
| T(Solo EY79A2) | Rotazione con percussione |
| Leggere le istruzioni per l’uso prima dell’impiego. | |
| Solo per uso interno. |
AVVERTIMENTO:
- Usare esclusivamente i pacchi batteria Panasonic progettati per l'uso con questo attrezzo ricaricabile.
- Panasonic non può essere ritenuta responsabile per eventuali danni o incidenti causati dall'uso di un pacco batteria riciclato o contraffatto.
- Non smaltire il pacco batteria in falò, né esporlo a calore eccessivo.
- Impedire che oggetti metallici vengano a contatto con i terminali del pacco batteria.
- Non trasportare, né conservare il pacco batteria nello stesso contenitore di chiodi od oggetti metallici simili.
- Non caricare il pacco batteria in luoghi con alte temperature, come vicino al fuoco o alla luce diretta del sole. In caso contrario, la batteria potrebbe surriscaldarsi, incendiarsi, o esplodere.
- Dopo aver rimosso il pacco batteria dall'attrezzo o dal caricabatteria, rimontare sempre il coperchio del pacco batteria. In caso contrario, i contatti della batteria potrebbero andare in cortocircuito, con conseguente rischio d'incendio.
- Se il pacco batteria risulta deteriorato, sostituirlo con uno nuovo. L'uso prolungato di un pacco batteria danneggiato può generare calore, danni e incendi.
- Per prevenire perdite, surriscaldamento, generazione di fumo, incendio e rotture, seguire queste istruzioni per l'uso e la manipolazione dei nostri utensili elettrici ricaricabili (corpo principale dell'utensile/pacco batteria/caricatore).
- Evitare la caduta di sfridi di materiale o polvere sul pacco batteria.
- Prima di riporre l'utensile, rimuovere eventuali sfridi di materiale e polvere dal pacco batteria, applicare il "copriterminali" di plastica rosso, quindi posizionare il pacco batteria separatamente dagli oggetti metallici (viti, chiodi ecc.) all'interno della custodia dell'utensile. I danni provocati da oggetti liberi nella custodia non sono coperti dalla garanzia.
- Non manipolare gli utensili elettrici ricaricabili nel modo seguente. (Sussiste il pericolo di generazione di fumo, incendio e rottura)
- Utilizzare o lasciare l'utensile in luoghi esposti a pioggia o umidità
- Utilizzare l'utensile sott'acqua
III. MONTAGGIO
Applicazione e rimozione del bit
NOTA:
Quando si installano o si rimuovono le punte, scollegare il pacco batteria dall'unità principale oppure posizionare l'interruttore nella posizione centrale (blocco interruttore).
L'unità principale è dotata di un mandrino senza chiave.
- Installazione
Inserire la punta e girare il collarino di blocco in senso orario (posizionandosi frontalmente) per serrare saldamente finché non si sente un click. [Fig.1] - Rimozione
Girare il collarino di blocco in senso antiorario (posizionandosi frontalmente), quindi rimuovere la punta. [Fig.2]
NOTA:
In caso di gioco eccessivo sul mandrino, posizionare saldamente il trapano e aprire le ganasce ruotando il collarino di blocco e serrare la vite (vite di sinistra) mediante un cacciavite ruotando in senso antiorario (posizionandosi frontalmente). [Fig. 3]
Applicazione o rimozione del pacco batteria
NOTA:
Quando il pacco batteria viene rimosso dall'unità principale, la spia del pannello di controllo si potrebbe accendere brevemente. Non si tratta di un malfunzionamento.
- Per collegare il pacco batteria: [Fig.4] Allineare le marcature evidenziate e installare il pacco batteria.
Far scorrere il pacco batteria finché non si blocca in posizione. - Per rimuovere il pacco batteria: [Fig.4] Premere il pulsante e far scorrere il pacco batteria in avanti.
IV. FUNZIONAMENTO
AVVERTIMENTO!
- Non inalare il fumo emesso dall'unità principale o dal pacco batteria, in quanto potrebbe essere dannoso.
[Unità principale]
PRECAUZIONE
Quando si ripone o si trasporta l'utensile, regolare la leva di avanzamento/inversione nella posizione centrale (blocco interruttore).
NOTA:
Prestare attenzione per evitare che oggetti possano entrare in contatto con l'interruttore a grilletto dell'utensile. Se un oggetto entra in contatto con l'interruttore a grilletto dell'utensile, anche se la leva di avanzamento/inversione è in posizione centrale (bloccata), un piccolo quantitativo di corrente elettrica potrebbe continuare a fluire, causando una scarica eccessiva dal pacco batteria e conseguente danneggiamento dello stesso.
Uso della leva di avanzamento/inversione [Fig.5]
- Spingere la leva per la rotazione in avanti o indietro. Controllare la direzione della leva prima dell'uso.
- Premere leggermente il grilletto per avviare lentamente l'utensile.
- Premendo il grilletto si aumenta la velocità. Rilasciando il grilletto, l'utensile si arresta immediatamente.
- Una volta terminato l'uso, bloccare l'interrut- tore portando la leva in posizione centrale.
NOTA:
Quando il freno si attiva, si potrebbe udire un rumore di frenata. È normale.
PRECAUZIONE:
Quando si tira la levetta per avviare il prodotto, possono trascorrere alcuni istanti prima che la rotazione inizi. Ciò, tuttavia, non è un malfunzionamento.
* L'intervallo di tempo è dovuto al fatto che il circuito del prodotto si avvia quando la leva viene tirata per la prima volta dopo che è stato inserito un pacco batteria o dopo che il prodotto non è stato utilizzato per almeno 1 minuto (o 5 minuti se la luce LED è accesa). Dalla seconda volta in poi, la rotazione si avvierà senza intervalli.
PRECAUZIONE:
Per evitare danni, non usare la leva di avanzamento/inversione finché il bit non si arresta completamente.
Impostazione coppia mandrino
Regolare la coppia su una delle 18 impostazioni per mandrino o sulla posizione “♂”, “T (Solo EY79A2)”.
PRECAUZIONE:
- Impostare la frizione su questa marcatura [Fig.6] prima dell'uso.
- Se dopo aver usato l'utensile per l'avvitamento con la funzione di frizione non si riesce a portare l'impungnatura frizione in posizione di trapanatura, portarla nella posizione 1 e azionare la frizione per un secondo.
Selezione velocità
Scegliere una velocità alta o bassa in base all'uso. [Fig.7]
Più si tira il grilletto di controllo velocità variabile, più aumenta la velocità.
PRECAUZIONE:
- Verificare il selettore di velocità prima dell'uso.
- Utilizzare a marcia ridotta quando è richiesta una coppia elevata durante l'uso. (L'uso a una marcia alta con un carico elevato può provocare il sovraccarico del motore e danneggiarlo.)
- Onde evitare l'aumento eccessivo della temperatura della superficie dell'utensile, non utilizzare l'utensile consecutivamente mediante l'uso di due o più pacchi batteria. L'utensile necessita di un periodo di raffreddamento prima di passare ad un altro pacco batteria.
- Assicurarsi che i fori di ventilazione sui lati dell'unità principale non siano bloccati durante l'uso. Coprendoli si può causare il surriscaldamento dell'utensile e il danneggiamento del motore.
- NON sottoporre l'utensile (il motore) a sforzi. Ciò potrebbe danneggiare l'utensile.
- Evitare il contatto con l'aria proveniente dai fori di ventilazione durante il funzionamento, in quanto sotto carico elevato questa può raggiungere temperature elevate e causare lesioni.
Funzione di controllo della velocità
Impostare la velocità massima.
- Premere il tasto di impostazione della velocità e selezionare una velocità.
La velocità passa in sequenza tra H (Alta), M (Media), L (Bassa) e OFF (Spento), in questo ordine. - Selezionare OFF per rilasciare.
| Indicazione | Modalità bassa | Modalità alta |
| H | Circa 300 min ^-1 (giri/min.) | Circa 1000 min ^-1 (giri/min.) |
| M | Circa 200 min ^-1 (giri/min.) | Circa 670 min ^-1 (giri/min.) |
| L | Circa 150 min ^-1 (giri/min.) | Circa 500 min ^-1 (giri/min.) |
| OFF | Velocità normale18 V Circa 470 min ^-1 (giri/min.)14,4 V Circa 400 min ^-1 (giri/min.) | Velocità normale18 V Circa 1580 min ^-1 (giri/min.)14,4 V Circa 1350 min ^-1 (giri/min.) |
- Impostazione predefinita: OFF (Spento)
- Quando sono selezionate le impostazioni H, M e L, la velocità è la stessa sia con 14,4 V che con 18 V.
- Selezionando una modalità alta, la velocità viene impostata come indicato nella tabella sopra.
Luce LED a 3 modalità
Premere il tasto della luce per selezionare l'impostazione di illuminazione.
Acceso - Fissa
La selezione premendo il tasto della luce attiva l'illuminazione alla pressione del grilletto. Rimane quindi accesa per circa 5 minuti anche se l'utensile non viene utilizzato, dopodiché si spegne automaticamente per risparmiare energia.
Premendo nuovamente il tasto della luce, la modalità passa all'accensione solo alla pressione del grilletto. Si spegne rilasciando il grilletto.
Spenta
La luce accesa ha un consumo minimo di corrente e non influenza negativamente le prestazioni né la capacità della batteria.
PRECAUZIONE:
- La luce LED incorporata è stata realizzata per l'illuminazione temporanea di un'area di lavoro ridotta.
- Non utilizzarla in sostituzione di una luce normale: la luminosità sarà insufficiente.
PRECAUZIONE: NON FISSARE DIRETTAMENTE IL RAGGIO
L'utilizzo di comandi, regolazioni e l'attuazione di istruzioni diversi da quelli qui riportati potrebbero provocare un'esposizione pericolosa alle radiazioni.
Indicatore di livello della batteria
Premere il tasto di livello della batteria.
Premendo il tasto, l'indicatore di livello della batteria mostra il livello della batteria in tre livelli.
NOTA:
L'indicatore non mostra il livello della batteria alla pressione del tasto nei seguenti casi.
• L'utensile è spento.
- Subito dopo il collegamento del pacco batteria
- Dopo circa cinque minuti di inutilizzo dell'unità principale o del tasto di livello della batteria.
Premere nuovamente il tasto di livello della batteria dopo aver premuto l'interruttore a grilletto.
- Se la temperatura della batteria è elevata, arrestare il funzionamento e attendere che la batteria si raffreddi.
| Indicatore | Stato della batteria | |
 | 3 spie accese | Carica completa o livello di carica alto |
 | 2 spie accese | Circa 60% di carica restante |
 | 1 spia accesa | Livello basso - Da ricaricare entro breve |
 | 3 spie lampeggianti | Batteria scarica - Da ricaricare immediatamente |
La funzione del livello della batteria è solo una guida e l'indicazione può cambiare in funzione delle condizioni della batteria o della temperatura ambiente.
Lo scaricarsi eccessivo (totale) delle batterie a ioni di litio diminuisce drasticamente la loro autonomia. L'avvitatore è dotato di una funzione di protezione della batteria realizzata per evitare lo scaricarsi eccessivo del pacco batteria.
Funzione blocco punta
- Con l'interruttore a grilletto non premuto e una punta di trapano bloccata in posizione, l'utensile può essere utilizzato come cacciavite manuale (fino a 22,6 N•m, 230 kgf•cm, 199 in•lbs). È presente un leggero gioco nel mandrino, ma non si tratta di un malfunzionamento.
- Questa funzionalità è utile per serrare viti che richiedono una coppia superiore alla coppia massima dell'avvitatore (posizione sulla frizione), per verificare il serraggio di una vite o per allentare una vite estremamente serrata.
Modifica del lato del gancio da cintura [Fig.8]
Il gancio da cintura può essere fissato a uno dei due lati dell'apparecchio.
- Rimozione del gancio
(1) Rimuovere la vite.
(2) Estrarre il gancio.
- Collegamento del gancio sull'altro lato
(1) Inserire il gancio nell'altro lato.
(2) Serrare la vite fino in fondo.
⚠ AVVERTIMENTO!
- Accertarsi di fissare saldamente il gancio da cintura all'apparecchio principale serrando la vite. Quando il gancio da cintura non è fissato saldamente all'unità principale, il gancio stesso può staccarsi e far cadere l'utensile. Potrebbero verificarsi incidenti o infortuni.
- Verificare periodicamente il serraggio delle viti. Qualora se ne trovassero di allentate, serrarle saldamente.
- Accertarsi di fissare saldamente il gancio da cintura alla cintura legata in vita o ad un altro tipo di cintura. Prestare attenzione affinché l'utensile non scivoli dalla cintura. Potrebbero verificarsi incidenti o infortuni.
- Quando l'utensile è sostenuto dal gancio da cintura, evitare di saltare o correre. Ciò potrebbe far scivolare il gancio e cadere l'utensile. Potrebbero verificarsi incidenti o infortuni.
- Quando l'utensile è agganciato alla cintura mediante l'apposito gancio, non installare punte da trapano sull'utensile. Un oggetto con bordi affiliati come una punta di trapano può provocare lesioni o incidenti.
Funzioni di avviso
(1) Avviso di surriscaldamento
Spenta (funziona- mento normale)
Lampeggiante: surriscaldamento (batteria)
Indica che il funzionamento è stato interrotto a causa del surriscaldame nto della batteria.
Per proteggere il motore o la batteria, tenere presente quanto segue nell'esecuzione del lavoro.
- Se il motore o la batteria si scurriscaldano verrà attivata la funzione di protezione, che comporta l'arresto del motore o della batteria. Quando questa funzione è attiva, sul pannello di controllo lampeggia la spia di avvertenza da surriscaldamento.
- Se si attiva la protezione da surriscaldamento, lasciare raffreddare completamente l'utensile (per almeno 30 minuti). Quando la spia di avvertenza da surriscaldamento si spegne, l'utensile sarà pronto per l'uso.
- Evitare un uso dell'utensile che porti all'attivazione ripetuta della protezione da surriscaldamento.
- Se l'utensile viene utilizzato in modo continuato in condizioni di intenso lavoro o di temperature elevate (ad esempio in estate), la funzione di protezione da surriscaldamento potrebbe attivarsi di frequente.
- Se l'utensile viene utilizzato in condizioni di temperature molto basse (ad esempio in inverno) o viene utilizzato con intervalli frequenti, la funzione di protezione da surriscaldamento potrebbe non attivarsi. Le prestazioni del modello EY9L42 diminuiscono notevolmente a temperature pari e al di sotto di 10°C a causa delle condizioni operative e altri fattori.
(2) Avviso di riduzione tensione
Una spia lampeggiante
Se il prodotto viene sottoposto a improvviso sforzo con conseguente blocco del motore, il sensore che previene l'eccessiva scarica potrebbe attivarsi e la spia di avvertenza che segnala la riduzione della carica potrebbe lampeggiare. La spia smetterà di lampeggiare quando la causa del blocco del motore sarà stata risolta e il ciclo riattivato.
(3) Avviso di sovraccarico
Se il prodotto viene sottoposto a improvviso sforzo con conseguente blocco del motore, il sensore che previene l'eccessiva corrente potrebbe attivarsi e la spia di avviso che segnala la riduzione della tensione potrebbe accendersi e lampeggiare. (La parte inferiore si accende, mentre quella media e quella superiore lampeggiano.) La spia si spegnerà e smetterà di lampeggiare quando la causa del blocco del motore sarà stata risolta e il grilletto riattivato.
[Pacco batteria]
Per un uso corretto del pacco batteria [Fig.9]
- Le batterie ricaricabili posseggono una durata limitata.
- Per una conservazione ottimale della batteria, riporre il pacco batteria agli ioni di litio dopo l'uso senza ricaricarlo.
- Quando si usa il pacco batteria, assicurarsi che il luogo di lavoro sia ben ventilato.
Per un utilizzo sicuro
- Il pacco batteria è stato ideato per essere installato tramite una procedura a due fasi per motivi di sicurezza. Prima dell'uso, verificareche il pacco batteria sia inserito correttamente nell'unità principale.
- Quando il pacco batteria non è ben collegato, la spia avvertenza surriscaldamento e la spia avvertenza batteria scarica lampeggiano per indicare che il funzionamento sicuro non è possibile e l'apparecchio non fa ruotare l'unità principale come di consueto anche se l'inter-ruttore è bloccato. Collegare il pacco batteria nell'unità dell'utensile finoalla scomparsa dell'etichetta rossa o gialla.
[Caricabatterie]
Ricarica
PRECAUZIONE:
1) Qualora la temperatura del pacco batteria scendesse all'incirca al di sotto dei -10^ ( 14^ ), la ricarica s'interrompe automaticamente per impedire la degradazione della batteria.
2) La temperatura ambientale si deve aggirare tra 0°C (32°F) e 40°C (104°F). Se il pacco batteria è usato quando la temperature è al di sotto di 0°C (32°F), lo strumento smetterà di funzionare correttamente.
3) Utilizzare il caricabatteria a temperature comprese fra 0°C e 40°C, e ricaricare la batteria ad una temperatura simile a quella della batteria stessa. (La differenza di temperatura fra la batteria e il luogo di ricarica non deve superare i 15°C.)
4) Per caricare un pacco batteria freddo (al di sotto di 0°C (32°F)) in un luogo caldo, lasciare il pacco batteria nel locale per oltre un'ora per permettere allo stesso di raggiungere la temperature ambiente.
5) Lasciate raffreddare il caricatore quando caricate più di due pacchi batterie consecutivamente.
6) Non infilate le dita nel foro di contatto per tenere in mano il caricabatterie o altro scopo.
7) Scollegare il caricabatteria se non in uso.
NOTA:
Al momento dell'acquisto, il pacco batteria non è carico. Assicurarsi di caricare la batteria prima dell'uso.
Come ricaricare
- Collegare il caricatore alla presa di corrente.
NOTA:
Potrebbero presentarsi delle scintille quando la spina viene inserita nell'alimentazione CA, ma questo non pone un problema in termini di sicurezza.
- Collegare saldamente il pacco batteria all'interno del caricatore.
1 Allineare le marcature e collocare la batteria nel raccordo del caricatore.
NOTA:
Non tutti i pacchi batteria riportano la marcatura di allineamento (Q) (a pagina 2).
2 Far scorrere nella direzione indicata dalla freccia. [Fig.10]
- Durante la ricarica, la spia di carica si accende. Quando la ricarica è stata completata, un interruttore elettronico interno scatta automaticamente per evitare la sovraccarica.
- La ricarica non avviene se il pacco batteria è molto caldo (per esempio, subito dopo l'uso per un lavoro pesante). La spia di standby arancione lampeggia mentre la batteria si sta raffreddando. La ricarica comincia poi automaticamente.
-
La spia di carica (verde) lampeggia lenta-mente quando la batteria è carica per l'80% circa.
-
A ricarica completata, la spia verde si spegne.
-
Se la temperatura del pacco batteria raggiunge 0°C o meno, il tempo di ricarica è maggiore rispetto al tempo di ricarica normale. Anche a batteria completamente carica, l'utensile dispone di circa il 50% dell'energia di cui dispone una batteria carica alla temperatura di esercizio normale.
-
Se la spia di carica (verde) non si spegne, rivolgersi a un rivenditore autorizzato.
-
Se un pacco batteria completamente ricaricato viene inserito di nuovo nel caricabatteria, la spia di carica si illumina. Dopo alcuni minuti, la spia di carica verde si pegnerà.
-
Rimuovere il pacco batteria tenendo sollevato il tasto di rilascio pacco batteria.
[Fig.10]

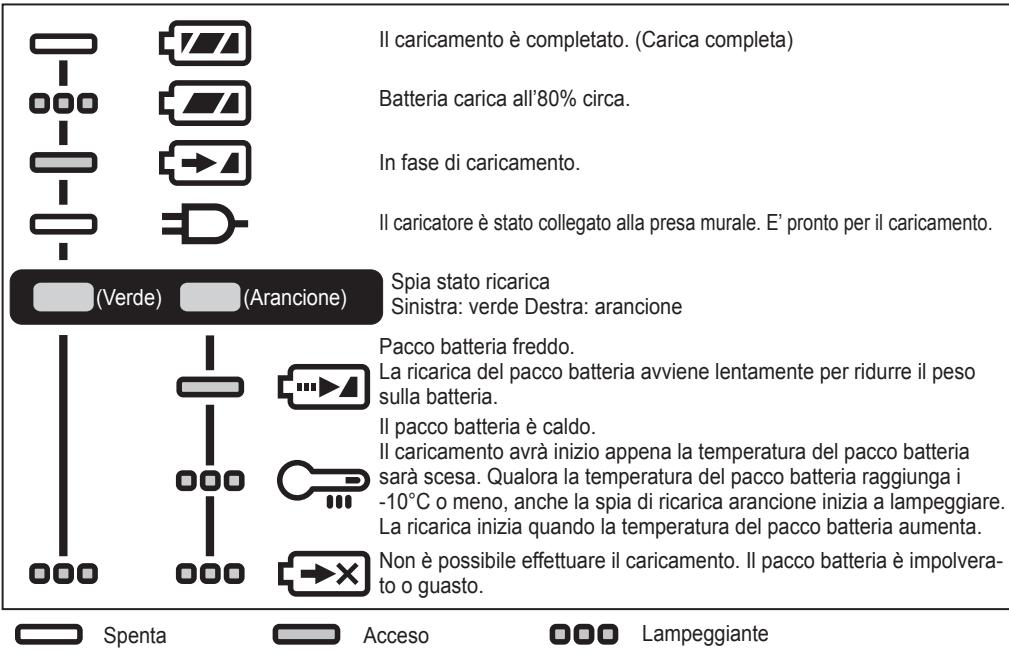

SEGNALI SPIE
Riciclo batteria
ATTENZIONE:
Per ragioni relative alla protezione dell'ambiente e al riciclaggio dei materiali, assicurarsi che lo smaltimento Del prodotto avvenga in un luogo ufficialmente preposto a tale fine (ammesso che esista nell'area dell'utente).
Informazioni per gli utenti sulla raccolta e l'eliminazione di vecchie apparecchiature e batterie usate
Questi simboli sui prodotti, sull'imballaggio, e/o sulle documentazioni o manuali accompagnanti i prodotti indicano che i prodotti elettrici, elettronici e le batterie usate non devono essere buttati nei rifiuti domestici generici.
Per il trattamento, recupero e riciclaggio appropriati di vecchi prodotti e batterie usate, conferirli negli appositi punti di raccolta, in conformità con la legislazione locale vigente e le Direttive 2012/19/CE e 2006/66/CE.
Smaltendo correttamente questi prodotti e le batterie, contribuirete a salvare importanti risorse e ad evitare i potenziali effetti negativi sulla salute umana e sull'ambiente che altrimenti potrebbero verificarsi in seguito ad un trattamento inappropriato dei rifiuti.
Per ulteriori informazioni sulla raccolta e sul riciclaggio di vecchi prodotti e batterie, vi preghiamo di contattare il vostro comune, i vostri operatori per lo smaltimento dei rifiuti o il punto vendita dove avete acquistato gli articoli.
Sono previste e potrebbero essere applicate sanzioni qualora questi rifiuti non siano stati smaltiti in modo corretto ed in accordo con la legislazione nazionale.
[Per utenti commerciali nell'Unione Europea]
Se desiderate eliminare apparecchiature elettriche ed elettroniche, vi preghiamo di contattare il vostro commerciante od il fornitore per maggiori informazioni.
[Informazioni sullo smaltimento rifiuti in altri Paesi fuori dall'Unione Europea]
Questi simboli sono validi solo all'interno dell'Unione Europea. Se desiderate smaltire questi articoli, vi preghiamo di contattare le autorità locali od il rivenditore ed informarvi sulle modalità per un corretto smaltimento.
V. MANUTENZIONE
- Per la pulizia dell'apparecchio, utilizzare un panno morbido ed asciutto.
NON usare un panno bagnato, solventi, benzina od altre sostanze volatili per la pulizia. - Qualora l'interno del prodotto o del pacco batteria si bagni, togliere immediatamente l'acqua e fare asciugare il prima possibile. Rimuovere accuratamente la polvere e le limature di ferro accumulate-si nel prodotto. In caso di problemi durante l'uso dello strumento, contattare il più vicino centro di assistenza autorizzato.
VI. ACCESSORI
Utilizzare solo i bit adatti per la dimensione del mandrino.
VII. ALLEGATO
CAPACITÀ MASSIME CONSIGLIATE
| Modello N° | EY74A2 | EY79A2 | |||
| Tensione motore | 14,4 V DC | 18 V DC | 14,4 V DC | 18 V DC | |
| Avvitamento viti | Vite a ferro | M5 | |||
| Vite da legno | 6,8 mm | 8 mm | 6,8 mm | 8 mm | |
| Trapanatura | Vite autoforante | 6 mm | |||
| Per legno | 35 mm | 38 mm | 35 mm | 38 mm | |
| Per metallo | 13 mm | ||||
| Per lavori di muratura | — | 13 mm | |||
SUPPLEMENTO DI GARANZIA
- I guasti e i danni causati da un utilizzo prolungato nel tempo (es. lavoro di fabbrica sulla catena di montaggio) è fuori garanzia.
- Qualora l'interno del prodotto o del pacco batteria si bagni, togliere immediatamente l'acqua e fare asciugare il prima possibile. Rimuovere accuratamente la polvere e le limature di ferro accumulate-si nel prodotto. In caso di problemi durante l'uso dello strumento, contattare il più vicino centro di assistenza autorizzato.
NOTA: Indicazione del peso
Maggiore o uguale a 1 kg:
Inferiore a 1 kg:
indicato da 0,05 kg.
indicato da 0,01 kg.
APPARECCHIO PRINCIPALE
| Modello N° | EY74A2 | EY79A2 | |||
| Tensione motore | 14,4 V DC | 18 V DC | 14,4 V DC | 18 V DC | |
| Velocità senza carico | Basso | 30 – 400 min ^-1 (giri/min.) | 30 – 470 min ^-1 (giri/min.) | 30 – 400 min ^-1 (giri/min.) | 30 – 470 min ^-1 (giri/min.) |
| Alto | 70 – 1350 min ^-1 (giri/min.) | 70 – 1580 min ^-1 (giri/min.) | 70 – 1350 min ^-1 (giri/min.) | 70 – 1580 min ^-1 (giri/min.) | |
| Capacità mandrino | 1,5 mm – 13 mm | 1,5 mm – 13 mm | |||
| Coppia frizione | Circa 0,5 N•m – 4,4 N•m | Circa 1,0 N•m – 4,4 N•m | |||
| Lunghezza totale | 178 mm | 188 mm | |||
| Peso | Con pacco batteria: EY9L45 | 1,90 kg | — | 1,95 kg | — |
| Con pacco batteria: EY9L47 | 1,70 kg | — | 1,70 kg | — | |
| Con pacco batteria: EY9L51 | — | 2,05 kg | — | 2,05 kg | |
| Con pacco batteria: EY9L52 | — | 1,80 kg | — | 1,85 kg | |
| Con pacco batteria: EY9L53 | — | 1,80 kg | — | 1,85 kg | |
| Con pacco batteria: EY9L54 | — | 2,05 kg | — | 2,10 kg | |
| Rumore, Vibrazioni | Consultare il foglio accluso | ||||
