Type gereedschap	Accuschroefboormachine met slag
Merk	Panasonic
Model	EY79A2
Nominale spanning	14,4 V DC / 18 V DC (afhankelijk van versie)
Accutype	Lithium-ion (aanbevolen: Panasonic)
Boorkop capaciteit	1,5 mm – 13 mm (sleutelloos)
Onbelast toerental (laag/hoog)	30-400 / 70-1350 min⁻¹ (14,4 V); 30-470 / 70-1580 min⁻¹ (18 V)
Aanhaalmoment (koppeling)	1,0 – 4,4 N·m (18 standen + boren/hameren)
Hamermodus	Ja (voor metselwerk)
Totale lengte	188 mm
Gewicht (met accu)	Ongeveer 1,70 kg – 2,10 kg afhankelijk van accu
LED-verlichting	Ja, 3 standen (vast, indrukken, uit)
Acculadingsindicator	Ja, 3 niveaus (vol, ~60%, laag)
Overbelasting-/oververhittingsbeveiliging	Ja (automatische uitschakeling met indicatielampje)
Motorrem	Ja (snelle stop van de rotatie)
Riemhaak	Verwijderbaar en omkeerbaar (twee zijden)
Onderhoud	Reiniging met een droge, schone doek; geen water of oplosmiddelen gebruiken
Meegeleverde accessoires	Accu, lader, riemhaak (afhankelijk van versie)
Garantie	Raadpleeg de handleiding; intensief gebruik niet gedekt
Beoogd gebruik	Schroeven, boren in hout en metaal, hameren (metselwerk)

Veelgestelde vragen - EY79A2 PANASONIC

Hoe installeer ik de accu of verwijder ik deze?

Om te installeren, schuif de accu op het gereedschap tot u een klik hoort. Om te verwijderen, druk op de ontgrendelknop en schuif de accu naar voren.

Hoe stel ik het aanhaalmoment in?

Draai de instelring van de koppeling naar een van de 18 genummerde standen of naar het symbool voor boren/hameren. Hoe hoger het cijfer, hoe groter het koppel.

Hoe gebruik ik de hamermodus?

Om in metselwerk te boren, zet de instelring op het hamer symbool (hamermodus). Zorg dat u een geschikte boor gebruikt.

Wat te doen als de accu niet oplaadt?

Controleer of de accu goed is geplaatst, of de lader is aangesloten en of de omgevingstemperatuur tussen 0°C en 40°C ligt. Als het oranje lampje knippert, is de accu te warm of te koud; laat hem afkoelen of opwarmen. Als het probleem aanhoudt, neem contact op met een erkend servicecentrum.

Hoe reinig ik het gereedschap?

Gebruik een droge, schone doek om het gereedschap af te vegen. Gebruik nooit water, oplosmiddelen of vluchtige reinigingsmiddelen. Als er water binnendringt, verwijder dan de accu en laat het drogen.

Hoe verander ik de draairichting?

Gebruik de omkeerschakelaar boven de trekschakelaar. Duw naar links voor vooruit, naar rechts voor achteruit. Gebruik deze niet terwijl de boor nog draait.

Hoe gebruik ik het LED-licht?

Druk op de verlichtingsknop om de stand te selecteren: continu aan (5 min), alleen aan bij indrukken van de trekschakelaar, of uit. Kijk niet direct in de bundel.

Wat is het maximale boorvermogen?

Voor hout: 38 mm, voor metaal: 13 mm, voor metselwerk (met hameren): 13 mm. Gebruik geschikte boren.

Hoe controleer ik het accuniveau?

Druk op de acculadingsknop. De drie lampjes geven aan: 3 aan = vol, 2 = ongeveer 60%, 1 = laag, geen = leeg. Deze indicatie is bij benadering.

Wat te doen als het gereedschap plotseling stopt tijdens gebruik?

Dit kan worden veroorzaakt door oververhitting van de motor of accu. Laat het gereedschap minimaal 30 minuten afkoelen totdat het waarschuwingslampje uitgaat. Vermijd herhaalde overbelasting.

GEBRUIKSAANWIJZING EY79A2 PANASONIC

Lees deze gebruiksaanwijzing aandachtig door voor u het apparaat in gebruik neemt en bewaar de gebruiksaanwijzing voor eventuele naslag. Antes de usar este aparato por primera vez, lea todas las instrucciones de este manual y guarde el manual para poderlo consultar en el futuro. Gennemlæs denne betjeningsvejledning før brugen og gem den til fremtidig brug.

OPMERKING: Op niet alle accu's wordt het uitlijningsteken (Q) weergegeven.

Originele gebruiksaanwijzing: Engels Vertaling van de originele gebruiksaanwijzing: Andere talen

Lees de "Veiligheidsadviezen" in het afzonderlijke boekje en de onderstaande voorschriften alvorens gebruik.

I. TOEPASSING

Deze gereedschappen kunnen gebruikt worden voor het vastdraaien van schroeven in de draaierstand en voor het boren van gaten in hout en metal in de boorstand. Bovendien kan model EY79A2 worden gebruikt voor het boren van gaten in zacht beton en soortgelijk materiaal in de klopboorstand.

II. EXTRA VEILIGHEIDSVOORSCHRIFTEN

1) Laat de startschakelaar onmiddellijk los als de bit vast komt te zitten. Op deze manier kunt u voorkomen dat de motor overbelast wordt en de motor of de accu wordt beschadigd.
Draai een vastzittende bit in omgekeerde draairichting los.
2) Bedien de links/rechtsschakelaar NIET zolang de startschakelaar is ingedrukt. De accu zal snel leeglopen en er kan beschadiging van het gereedschap optreden.
3) De acculader wordt tijdens het opladen warm. Dit is normaal. Laad de accu echter NIET te lang op.
4) Overbelast het gereedschap niet door de startschakelaar (toerentalregeling) slechts zo ver in te drukken dat de motor tot stilstand komt.
5) Houd het gereedschap altijd goed vast en zwaai het niet in het rond om letsel tijdens gebruik te voorkomen.
6) Verzeker u ervan dat er geen verborgen gas- of waterleidingen liggen in het gebied waarin u gaat werken. Als verborgen leidingen of kabels geraakt worden, kan dat leiden tot elektrische schokken of water-/gaslekkage.
7) Houd het object waaraan u werkt stevig vast.
8) Controleer op beschadigde onderdelen.

• Controleer grondig op beschadiging van de beschermkap en andere onderdelen voordat u het gereedschap gebruikt.
• Controleer of het gereedschap en alle functies naar behoren werken.
• Controleer de afstelling van alle bewegende onderdelen en controleer alle vaste onderdelen om zeker te weten of ze goed vastzitten en vrij zijn van beschadiging. Controleer alle onderdelen van het gereedschap op abnormaal functioneren.

9) Wanneer u de beschermkap of andere onderdelen probeert te repareren, dient u de instructies in de gebruikershandleiding te volgen. Wanneer er geen instructies in de handleiding staan, dient u het gereedschap terug te brengen naar de winkel en het te laten repareren.

10) Als het gereedschap tijdens gebruik uitzonderlijk heet wordt, dient u het naar de winkel te brengen ter onderhoud en reparatie.
11) Houd om potentieel letsel te voorkomen uw gezicht en handen uit de buurt van de boorbitjes en eventueel schaafsel.
12) Draag geen handschoenen bij het bedienen van het gereedschap, want deze kunnen in de boor vast komen te zitten, wat tot letsel kan leiden.
13) Accuaansluitpunten, schroefschaafsel en gereedschapsaccessoires zoals boorbitjes zijn direct na gebruik uitzonderlijk heet. Raak ze niet aan, want dan loopt u de kans om brandwonden op te lopen.

Symbool	Betekenis
V	Volt
---	Gelijkstroom
n_0	Onbelast
... min ^-1	Omwentelingen of toeren per minuut
Ah	Elektrische capaciteit van de accu
	Alleen draaien
T (Alleen EY79A2)	Draaien met klopboren
	Lees voor gebruik de gebruiksaanwijzing.
	Alleen voor gebruik binnenshuis.

Symbool	Betekenis
V	Volt
---	Gelijkstroom
n_0	Onbelast
... min ^-1	Omwentelingen of toeren per minuut
Ah	Elektrische capaciteit van de accu
	Alleen draaien
T(Alleen EY79A2)	Draaien met klopboren
	Lees voor gebruik de gebruiksaanwijzing.
	Alleen voor gebruik binnenshuis.

⚠ WAARSCHUWING:

• Gebruik enkel Panasonic accu's die bestemd zijn voor gebruik met dit oplaadbare gereedschap.
• Panasonic kan niet aansprakelijk worden gesteld voor schade of ongelukken veroorzaakt door het gebruik van een gerecyclede accu of een namaak-accu.
• Gooi de accu nooit in vuur of stel deze ook niet aan overmatige hitte bloot.
• Zorg dat de accupolen niet in contact komen met metalen voorwerpen.
• Berg de accu niet in dezelfde doos op waarin nagels of andere metalen voorwerpen zijn.
• Laad de accu niet op een plaats met hoge temperaturen op, zoals in de buurt van een vuur of in direct zonlicht. De accu kan oververhit worden, in brand vliegen of exploderen.
• Bevestig altijd het accudeksel nadat u de accu van het gereedschap of de acculader hebt losgemaakt. Het is anders mogelijk dat de accupolen kortgesloten worden met mogelijk brand tot gevolg.
• Wanneer de accu versleten is, moet deze door een nieuwe worden vervangen. Als u een versleten of beschadigde accu blijft gebruiken, kan dit resulteren in hitteontwikkeling, ontbranding of barsten van de accu.
• Volg deze instructies wanneer u onze oplaadbare elektrische gereedschappen (gereedschap/accu/oplader) gebruikt om lekkage, oververhitting, rookvorming, brand en breuk te voorkomen.

- Laat geen materiaalschaafsel of stof in de accu vallen.

- Alvorens op te bergen verwijdert u alle materiaaldeeltjes en stof vanaf de accu, plaatst u de rode "afdekkap" over de aansluitpunten, en bewaart u hem uit de buurt van metalen voorwerpen (schroeven, spijkers, enz.) in de gereedschapsdoos. Schade veroorzaakt door losse voorwerpen in de doos valt niet onder de garantie.

- Ga niet als volgt om met oplaadbare gereedschappen.

(Er bestaat een risico van rookvorming, brand en breuk)

• Gebruik of achterlaten op plaatsen waar het gereedschap aan regen of vocht wordt blootgesteld
• Gebruik terwijl het gereedschap is ondergedompeld in water

III. MONTAGE

Bevestigen of verwijderen van de bit OPMERKING:

Bij het aanbrengen of verwijderen van een bit, haalt u de accu uit het gereedschap of plaatst u de schakelaar in de middelste stand (schakelaarvergrendeling).

Het gereedschap is uitgerust met een boorkop zonder sleutel.

1. Bevestigen

Steek de bit naar binnen en draai de vergrendelkraag rechtsom (gezien vanaf de voorkant) totdat deze geen klikgeluiden meer maakt en de bit stevig vastzit. [Fig.1]

1. Verwijderen

Draai de vergrendelkraag linksom (gezien vanaf de voorkant) en verwijder dan de bit. [Fig.2]

OPMERKING:

Als de bit erg veel speling in de boorkop heeft, houdt u de boormachine goed op zijn plaats vast en opent u de boorkop door de vergrendelkraag te draaien en de schroef vast te draaien (linkse schroefdraad) met een schroevendraaier door deze linksom te draaien (gezien vanaf de voorkant). [Fig. 3]

Bevestigen en verwijderen van de accu OPMERKING:

Wanneer de accu uit het gereedschap wordt verwijderd kan de lamp op het bedieningspaneel kort oplichten. Dit is geen defect.

1. De accu bevestigen: [Fig.4 →]

Lijn de gemarkeerde punten met elkaar uit en bevestig de accu. Schuif de accu op het gereedschap totdat deze op de plaats vastklikt.

1. Verwijderen van de accu: [Fig.4 ⟶]

Druk op de knop en schuif de accu naar voren.

IV. BEDIENING

⚠ WAARSCHUWING!

- Adem de rook die uit het gereedschap of de accu komt niet in omdat deze schadelijk kan zijn.

[Op het gereedschap]

OPGELET

Zet de links/rechtsschakelaar in de middelste stand (schakelaarvergrendeling) indien u het gereedschap opbergt of meeneemt.

OPMERKING:

Ga voorzichtig te werk om ervoor te zorgen dat er geen voorwerpen in aanraking komen met de startschakelaar van het gereedschap. Als een voorwerp in aanraking komt met de startschakelaar van het gereedschap, zelfs als de voorwaarts/achterwaarts-hendel in de middenpositie staat (vergrendeld is), kan een kleine hoeveelheid elektrische stroom aanwezig blijven, wat kan leiden tot een bovenmatige ontlading van de accu en vervolgens een accustoring.

Bediening van de startschakelaar en de links/rechtsschakelaar [Fig.5]

1. Druk de schakelaar voor rechtsomdraaien/linksomdraaien in. Controleer de richting van de hendel voordat u deze gebruikt.
2. Druk de startschakelaar iets in om het gereedschap langzaam te laten beginnen met draaien.
3. De snelheid gaat omhoog door de start- schakelaar in te drukken. Het gereedschap wordt direct uitgeschakeld wanneer u de startschakelaar loslaat.
4. Wanneer u klaar bent met een toepassing, vergrendelt u de schakelaar door de hendel in het midden te zetten.

OPMERKING:

Wanneer de rem in werking treedt, is het mogelijk dat u een remgeluid hoort. Dit is normaal.

OPGELET:

Wanneer u het apparaat gebruikt door de trekker over te halen kan er mogelijk een opstarttijd zijn voordat de draaiing begint. Dit is geen signaal dat op een defect wijst.

* Deze opstarttijd ontstaat wanneer de trekker voor de eerste keer wordt overgehaald na het installeren van een accupack of wanneer het apparaat minstens 1 minuut (of minstens 5 minuten wanneer het LED-lampje aan is) niet gebruikt is. De draaiing begint zonder opstarttijd tijdens het tweede en het daaropvolgende gebruik.

! OPGELET:

Bedien de links/rechtsschakelaar niet voordat de bit volledig tot stilstand is gekomen, om beschadiging van de motor te voorkomen.

Instellen van het

koppelingsdraaimoment

Stel het draaimoment in op een van de 18 koppelingsstanden of kies de “”, “T (Alleen EY79A2)” stand.

! OPGELET:

• Zet de koppelingsinstelling op deze marking [Fig.6] alvorens het gereedschap feitelijk in gebruik te nemen.
• Als de koppelingshendel niet kan worden ingesteld op de boorfunctie na gebruik van de koppelingsinstelling, moet u de koppelingshandgreep instellen op stand 1 en de koppeling een seconde lang gebruiken.

Instellen van de snelheid

Kies een hoge of lage snelheid, afhankelijk van de klus. [Fig.7]

Hoe dieper de startschakelaar met variabele snelheidsregeling wordt ingedrukt, hoe sneller het gereedschap zal draaien.

! OPGELET:

• Controleer voor gebruik de instelling van de snelheidskeuzeschakelaar.
• Gebruik op laag toerental wanneer tijdens gebruik een hoog koppel is vereist. (Gebruik op een hoog toerental onder hoge belasting kan leiden tot overbelasting van de motor en mogelijk een defect.)
• Om te voorkomen dat de behuizing van het gereedschap te heet wordt, mag het gereedschap niet zo lang gebruikt worden dat er twee of meer accu's achter elkaar nodig zijn. Laat het gereedschap tussen twee accu's door voldoende afkoelen.

- Zorg ervoor dat de luchtopeningen aan de zijkanten van het gereedschap tijdens gebruik niet worden geblokkeerd. Als deze geblokkeerd worden, kan het gereedschap oververhit raken en kan de motor worden beschadigd.

• Forceer het gereedschap (de motor) NIET. Hierdoor kan het gereedschap worden beschadigd.
• Vermijd contact met de lucht uit de ventilatie-openingen tijdens gebruik, aangezien die onder zware bedrijfsomstandigheden heet kan zijn en mogelijk letsel kan veroorzaken.

Snelheidsregelingsfunctie

De maximale snelheid instellen

1. Druk op de snelheidsinstellingsknop en selecteer een snelheid.
   De snelheid verandert in H, M, L en OFF (het lampje is uit) in deze volgorde.

2. Selecteer OFF om deze op te heffen.

Weergave	Lage stand	Hoge stand
H	Ca. 300 min ^-1 (tpm)	Ca.1000 min ^-1 (tpm)
M	Ca. 200 min ^-1 (tpm)	Ca. 670 min ^-1 (tpm)
L	Ca. 150 min ^-1 (tpm)	Ca. 500 min ^-1 (tpm)
OFF	Normale snelheid18 V Ca. 470 min ^-1 (tpm)14,4 V Ca. 400 min ^-1 (tpm)	Normale snelheid18 V Ca. 1580 min ^-1 (tpm)14,4 V Ca. 1350 min ^-1 (tpm)

• Standaardinstelling: OFF
• De snelheid is hetzelfde, ongeacht of 14,4 V of 18 V wordt gebruikt, wanneer de instellingen H, M en L zijn geselecteerd.
• Als een hoge stand wordt gekozen, wordt de snelheid ingesteld als in de tabel hierboven.

LED-lampje met 3 functies

Druk op de lichtknop om de verlichtingsinstelling te selecteren.

Verlicht - Constant

Selecteer dit door op de lichtknop te drukken zodat het lampje gaat branden wanneer de startschakelaar wordt ingedrukt. Daarna blijft het gedurende ongeveer 5 minuten branden, ook wanneer het gereedschap niet wordt gebruikt, en wordt daarna automatisch uitgeschakeld om acculading te besparen.

Verlicht - Startschakelaar

Door nogmaals op de lichtknop te drukken, verandert de werkingsfunctie naar alleen verlichting tijdens het indrukken van de startschakelaar. Het lampje gaat uit wanneer de startschakelaar wordt losgelaten.

Uit

Het lampje verbruikt erg weinig stroom en zal de prestatie en de capaciteit van de accu bijna niet beïnvloeden.

! OPGELET:

• Het ingebouwde LED-lampje is slechts bedoeld om het werkgebied kortstondig te verlichten.
• Gebruik het lampje niet als vervanging voor een normale zaklantaarn, want het licht is niet sterk genoeg.

OPGELET: KIJK NIET RECHTSTREEKS IN DE LICHTSTRAAL.

Ander gebruik van de bedieningsorganen, andere afstellingen of procedures dan hier beschreven kunnen leiden tot blootstelling aan gevaarlijke straling.

Indicator accuniveau

Druk op de knop accuniveau. Indicator accuniveau geeft accuniveau weer op drie niveaus terwijl u op de knop drukt.

OPMERKING:

De indicator geeft het accuniveau niet aan wanneer op de knop wordt gedrukt in de volgende gevallen:

• Het gereedschap is uitgeschakeld.
• Net na bevestiging van de accu
• Het hoofdapparaat of de knop accuniveau wordt ca. vijf minuten niet bediend.
  Druk opnieuw op de knop accuniveau nadat u de startschakelaar hebt ingedrukt.
• Als de accutemperatuur hoog is, stopt u het gebruik en wacht u totdat de accutemperatuur laag is.

Indicator		Accustatus
	3 lampjes branden	Volledig opgeladen of hoog ladingniveau
	2 lampjes branden	Ca. 60% reste-rend
	Eén lampje brandt	Laag ladingniveau - Moet spoedig worden opgeladen
	3 lampjes flikkeren	Leeg - Onmiddellijk opladen vereist

De accuniveaufunctie is slechts een richtlijn en de indicatie kan veranderen als gevolg van de toestand van de accu of de omgevingstemperatuur.

Buitensporige (volledige) ontlading van een Li-ion accu heeft een zeer nadelige invloed op de levensduur van de accu. Het gereedschap is uitgerust met een accu-beveiligingsfunctie om buitensporige ontlading van de accu te voorkomen.

Bit-vergrendelfunctie

1. Wanneer de startschakelaar niet wordt ingedrukt en een schroefbit is geplaatst kan het gereedschap worden gebruikt als een handschroevendraaier (max. 22,6 N•m, 230 kgf•cm, 199 in•lbs).
   Er zal een beetje speling in de boorhouder zitten, maar dit is geen storing.
2. Deze functie is handig voor het aandraaien van schroeven waarvoor een hoger moment nodig is dan het maximummoment van de schroevendraaier (positie op de koppeling), voor het controleren of een schroef goed vastzit of om een schroef die extreem vastzit, los te maken.

Verplaatsen van de riemclip [Fig.8]

De riemclip kan aan beide zijden van het gereedschap worden bevestigd.

1. Verwijderen van de clip
   (1) Verwijder de schroef.
   (2) Trek de clip naar buiten.
2. Bevestigen van de clip aan de andere kant
   (1) Steek de clip in de andere kant.
   (2) Draai de schroef goed aan zodat deze goed vast zit.

WAARSCHUWING!

• Zorg ervoor dat de riemclip stevig aan de behuizing van het gereedschap wordt bevestigd door de schroef goed vast te draaien. Als de riemclip niet stevig aan het gereedschap is bevestigd, kan de clip losraken en het gereedschap vallen. Dit kan lichamelijk letsel of beschadiging van het gereedschap tot gevolg hebben.
• Controleer regelmatig of de schroef goed vastzit. Draai de schroef indien nodig stevig vast.
• Bevestig de riemclip goed en stevig aan de broekriem of gordel. Let er op dat het gereedschap niet van de riem afglijdt. Dit kan lichamelijk letsel of beschadiging van het gereedschap tot gevolg hebben.
• Wanneer het gereedschap wordt vastgehouden door de riemclip, mag u er niet mee rennen of springen. Als u dit toch doet, kan de clip losraken en het gereedschap vallen. Dit kan lichamelijk letsel of beschadiging van het gereedschap tot gevolg hebben.
• Wanneer het gereedschap is vastgemaakt aan de broekriem met behulp van de riemclip, mag geen schroefbit zijn aangebracht in het gereedschap. Een scherp voorwerp, zoals een boorbit, kan leiden tot letsel of een ongeval

Waarschuwingsfuncties

(1) Waarschuwing voor oververhitting

Uit (normale werking)

Verlicht: Oververhitting (motor)

Knippert: Oververhitting (accu)

De werking van het gereedschap is gestopt omdat de motor of de accu te heet is geworden.

Let bij het gebruik van het gereedschapop deze wijze op het volgende om de motor en de accu te beschermen.

• Als de motor of de accu oververhit raakt, wordt de beveiligingsfunctie geactiveerd en zal de motor of de accu stoppen met werken. Het oververhittingwaarschuwingslampje op het bedieningspaneel brandt of knippert wanneer deze beveiligingsfunctie is geactiveerd.
• Wanneer de oververhitting-beveiligingsfunctie is geactiveerd, moet u het gereedschap goed laten afkoelen (minstens 30 minuten). Het gereedschap kan weer gebruikt worden wanneer het oververhitting-waarschuwings-lampje uitgaat.
• Zorg ervoor dat u het gereedschap niet zodanig gebruikt dat de oververhitting-beveiligingsfunctie veelvuldig in werking treedt.
• Als het gereedschap continu wordt gebruikt onder omstandigheden met hoge belasting of bij hoge omgevingstemperaturen (zoals in de zomer), bestaat de kans dat de oververhitting-beveiligingsfunctie veelvuldig in werking treedt.
• Als het gereedschap wordt gebruikt bij lage omgevingstemperaturen (zoals in de winter) of als deze tijdens gebruik veelvuldig wordt stopgezet, bestaat de kans dat de oververhitting-beveiligingsfunctie niet in werking treedt. De prestatie van de EY9L42 is aanzienlijk minder bij temperaturen lager dan 10°C als gevolg van de gewijzigde werkomstandigheden en andere factoren.

(2) Waarschuwing voor spanningsverlaging

Eén flikkerend lampje

Als er plotseling te veel vermogen wordt gevergd van het apparaat kan de motor vergrendelen, de beveiligingssensor tegen overontlading is mogelijk ingeschakeld en het 'accu bijna leeg'-waarschuwingslampje kan flikkeren. Het lampje zal ophouden met flikkeren wanneer u de oorzaak van de motorver-grendeling oplost en het apparaat opnieuw start.

(3) Waarschuwing voor overbelasting

Als er plotseling te veel vermogen wordt gevergd van het apparaat, kan de motor vergrendelen, wordt de beveiligingssensor tegen te hoge stroomsterkte mogelijk ingeschakeld en kan het waarschuwingslampje voor spanningsverlaging gaan branden en flikkeren. (Het onderste gedeelte gaat branden en het middelste en bovenste gedeelte gaan flikkeren.) Het lampje zal uitgaan en ophouden met flikkeren wanneer u de oorzaak van de motorvergren- deling oplost en het apparaat opnieuw start.

[Accu]

Voor een juist gebruik van de accu [Fig.9]

• De levensduur van de oplaadbare accu is niet onbeperkt.
• Voor een optimale levensduur van de Li-ion accu moet u de accu na gebruik opbergen zonder dat u deze oplaadt.
• Zorg er bij gebruik van de accu voor dat de werkplaats goed geventileerd is.

Voor een veilig gebruik

• Het aanbrengen van de accu moet om veiligheidsredenen in twee stappen worden uitgevoerd. Zorg dat de accu vóór gebruik goed op het gereedschap is bevestigd.
• Als de accu niet goed is bevestigd wanneer de schakelaar wordt aangezet, gaan het oververhitting waarschuwingslampje en het laag accuni-veau waarschuwingslampje knipperen om aan te geven dat veilig gebruik niet mogelijk is en zal de hoofdeenheid niet normaal draaien. Plaats de accu in de hoofdeenheid van het gereedschap totdat het rode of gele label verdwijnt.

Li-ion accu

Bij dit product zijn batterijen geleverd. Wanneer deze leeg zijn, moet u ze niet weggooien maar inleveren als KCA.

[Acculader]

Opladen ⚠️ OPGELET:

1) Als de temperatuur van de accu lager wordt dan ongeveer -10^ ( 14^ ), zal het opladen automatisch stoppen om een verslechtering van de toestand van de accu te voorkomen.
2) De optimale omgevingstemperatuur is tussen 0°C (32°F) en 40°C (104°F). Als de accu wordt gebruikt terwijl de temperatuur van de accu lager is dan 0°C (32°F), kan het voorkomen dat het elektrisch gereedschap niet goed functioneert.
3) Gebruik de lader bij een temperatuur tussen de 0°C en de 40°C en laad de accu op bij een temperatuur die vergelijkbaar is met de temperatuur van de accu zelf. (Er mag niet meer dan 15°C verschil zijn tussen de temperatuur van de accu en de temperatuur van de oplaadlocatie.)
4) Laat een koude accu (kouder dan 0°C (32°F)), voordat deze wordt opgeladen in een warme omgeving, eerst minimal een uur in deze ruimte liggen om op temperatuur te komen.
5) Laat de lader afkoelen wanneer u meer dan twee accu's na elkaar oplaadt.
6) Steek uw vingers niet in de contactopening wanneer u de lader vastpakt.
7) Maak de acculader los wanneer deze niet wordt gebruikt.

OPMERKING:

De accu is niet volledig opgeladen wanneer u deze koopt. Laad de accu daarom voor gebruik op.

Hoe opladen

1. Steek de lader in een stopcontact.

OPMERKING:

Wanneer de stekker in het stopcontact wordt gestoken, kunnen er vonken ontstaan, maar dit is niet gevaarlijk.

1. Plaats de accu stevig in de lader.

1 Zet de uitlijntekens tegenover elkaar en plaats de accu in de acculader.

OPMERKING:

Op niet alle accu's wordt het uitlijningsteken (Q) weergegeven (op pagina 2).

2 Schuif de accu in de richting van de pijl naar voren. [Fig.10]

1. De laadindicator licht op tijdens het laden. Wanneer de accu is geladen, wordt automatisch een interne elektronische schakeling geactiveerd die voorkomt dat de accu wordt overladen.

- Wanneer de accu heet is, zal deze niet worden opgeladen (bijvoorbeeld direct na intensief gebruik). De oranje standby-indicator knippert tot de accu is afgekoeld. Vanaf dat moment wordt de accu automatisch opnieuw geladen.

1. De laadindicator (groen) knippert langzaam wanneer de accu ongeveer 80% is opgela- den.

2. Wanneer het opladen is voltooid, zal de groene laadindicator uitgaan.

3. Als de temperatuur van de accu minder dan 0°C is, zal het volledig opladen van de accu langer duren dan de standaard oplaadtijd. Zelfs nadat de accu volledig is opgeladen, zal deze in dit geval slechts ongeveer 50% van het accuvermogen hebben in vergelijking met een accu die bij normale bedrijfstemperatuur volledig is opgeladen.

4. Als de laadindicator (groen) niet uitgaat, moet u contact opnemen met een officiële dealer.
5. Als een volledig opgeladen accu opnieuw in de acculader wordt geplaatst, zal het oplaadlampje oplichten. Na enkele minuten zal de groene laadindicator uit-gaan.
6. Verwijder de accu terwijl u de accuontgrendeltoets omhoog houdt. [Fig.10]

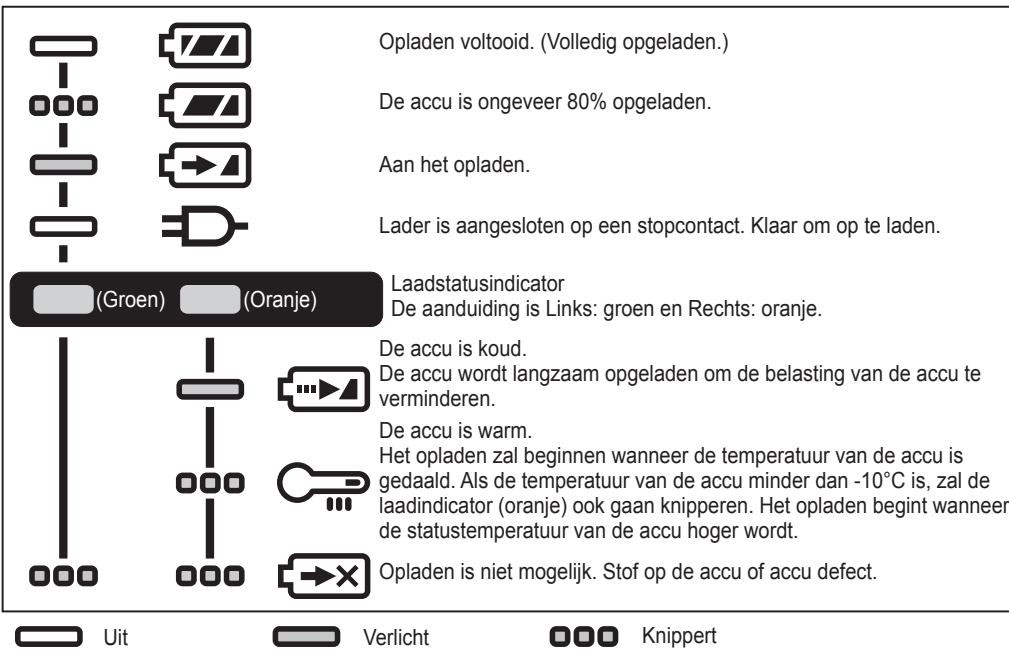

LAMPINDICATIES

Recyclen van de accu

ATTENTIE:

Om het milieu te beschermen en nogmaals bruikbare materialen te recyclen, dient u de accu naar een hiervoor bestemd inzamelpunt te brengen.

Informatie voor gebruikers betreffende het verzamelen en verwijderen van oude uitrustingen en lege batterijen

Deze symbolen op de producten, verpakkingen, en/of begeleidende documenten betekenen dat gebruikte elektrische en elektronische producten en batterijen niet met het algemene huishoudelijke afval gemengd mogen worden.

Voor een correcte behandeling, recuperatie en recyclage van oude producten en lege batterijen moeten zij naar de bevoegde verzamelpunten gebracht worden in overeenstemming met uw nationale wetgeving en de Richtlijnen 2012/19/EC en 2006/66/EC.

Door deze producten en batterijen correct te verwijderen draagt u uw steentje bij tot het beschermen van waardevolle middelen en tot de preventie van potentiële negatieve effecten op de gezondheid van de mens en op het milieu die anders door een onvak-kundige afvalverwerking zouden kunnen ontstaan.

Voor meer informatie over het verzamelen en recycleren van oude producten en batterijen, gelieve contact op te nemen met uw plaatselijke gemeente, uw afvalverwijderingsdiensten of de winkel waar u de goederen gekocht hebt.

Voor een niet-correcte verwijdering van dit afval kunnen boetes opgelegd worden in overeenstemming met de nationale wetgeving.

NL

[Voor zakengebruikers in de Europese Unie]

Indien u elektrische en elektronische uitrusting wilt vewijderen, neem dan contact op met uw dealer voor meer informatie.

[Informatie over de verwijdering in andere landen buiten de Europese Unie]

Deze symbolen zijn enkel geldig in de Europese Unie. Indien u wenst deze producten te verwijderen, neem dan contact op met uw plaatselijke autoriteiten of dealer, en vraag informatie over de correcte wijze om deze producten te verwijderen.

V. ONDERHOUD

• Maak het gereedschap met een droge, zachte doek schoon.
  Gebruik nooit een vochtige doek, witte spiritus, benzine of andere ontvlambare middelen om het gereedschap schoon te maken.
• In het geval er water binnen in het gereedschap of de accu is terechtgekomen, zo spoedig mogelijk het water laten uitlekken en laten drogen. Verwijder nauwkeurig alle stof of ijzervijlsel dat zich binnen in het gereedschap heeft verzameld. Neem contact op met uw dichtstbijzijnde erkende service-centrum als u bij het gebruik van het gereedschap problemen ondervindt.

VI. ACCESSOIRES

Gebruik alleen bits die geschikt zijn voor de maat van de boorkop.

VII. AANHANGSEL

AANBEVOLEN MAXIMALE CAPACITEITEN

Modelnr.		EY74A2		EY79A2
Motorspanning		14,4 V DC	18 V DC	14,4 V DC	18 V DC
Schroeven	Machineschroef	M5
	Houtschroef	6,8 mm	8 mm	6,8 mm	8 mm
Boren	Zelfborende schroef	6 mm
	In hout	35 mm	38 mm	35 mm	38 mm
	In metaal	13 mm
	Voor metselwerk	—		13 mm

GARANTIE-SUPPLEMENT

• De defecten en beschadigingen die veroorzaakt worden door langdurig continu gebruik (bijv. werkzaamheden in een fabriek aan de lopende band enz.), vallen niet onder de garantie.
• In het geval er water binnen in het gereedschap of de accu is terechtgekomen, zo spoedig mogelijk het water laten uitlekken en laten drogen. Verwijder nauwkeurig alle stof of ijzervijlsel dat zich binnen in het gereedschap heeft verzameld. Neem contact op met uw dichtstbijzijnde erkende service-centrum als u bij het gebruik van het gereedschap problemen ondervindt.

OPMERKING: Gewichtindicatie

Groter dan of gelijk aan 1kg:

Minder dan 1kg:

aangegeven door 0,05kg.

aangegeven door 0,01kg.

GEREEDSCHAP

Modelnr.		EY74A2		EY79A2
Motorspanning		14,4 V DC	18 V DC	14,4 V DC	18 V DC
Onbelast	Laag	30 – 400 min ^-1 (tpm)	30 – 470 min ^-1 (tpm)	30 – 400 min ^-1 (tpm)	30 – 470 min ^-1 (tpm)
	Hoog	70 – 1350 min ^-1 (tpm)	70 – 1580 min ^-1 (tpm)	70 – 1350 min ^-1 (tpm)	70 – 1580 min ^-1 (tpm)
Boorkopcapaciteit		1,5 mm – 13 mm		1,5 mm – 13 mm
Koppelingsdraaimoment		Ca. 0,5 N•m – 4,4 N•m		Ca. 1,0 N•m – 4,4 N•m
Totale lengte		178 mm		188 mm
Gewicht	Met accu: EY9L45	1,90 kg	—	1,95 kg	—
	Met accu: EY9L47	1,70 kg	—	1,70 kg	—
	Met accu: EY9L51	—	2,05 kg	—	2,05 kg
	Met accu: EY9L52	—	1,80 kg	—	1,85 kg
	Met accu: EY9L53	—	1,80 kg	—	1,85 kg
	Met accu: EY9L54	—	2,05 kg	—	2,10 kg
Geluid, Trillingen		Zie het meegeleverde blad.
