EY79A2 - Elektrowerkzeuge PANASONIC - Kostenlose Bedienungsanleitung
Finden Sie kostenlos die Bedienungsanleitung des Geräts EY79A2 PANASONIC als PDF.
| Werkzeugtyp | Akku-Schlagbohrschrauber |
| Marke | Panasonic |
| Modell | EY79A2 |
| Nennspannung | 14,4 V DC / 18 V DC (je nach Version) |
| Batterietyp | Lithium-Ionen (empfohlen: Panasonic) |
| Spannfutterkapazität | 1,5 mm – 13 mm (schnellspann) |
| Leerlaufdrehzahl (niedrig/hoch) | 30-400 / 70-1350 min⁻¹ (14,4 V); 30-470 / 70-1580 min⁻¹ (18 V) |
| Drehmoment (Kupplung) | 1,0 – 4,4 N·m (18 Positionen + Bohren/Schlag) |
| Schlagmodus | Ja (für Weichbeton) |
| Gesamtlänge | 188 mm |
| Gewicht (mit Akku) | Ca. 1,70 kg – 2,10 kg je nach Akku |
| LED-Beleuchtung | Ja, 3 Modi (dauernd, bei Betätigung, aus) |
| Akkustandsanzeige | Ja, 3 Stufen (voll, ~60%, schwach) |
| Überlast-/Überhitzungsschutz | Ja (automatische Abschaltung mit Anzeige) |
| Motorbremse | Ja (schneller Stopp der Rotation) |
| Gürtelhaken | Abnehmbar und umkehrbar (beide Seiten) |
| Wartung | Reinigung mit einem trockenen, sauberen Tuch; kein Wasser oder Lösungsmittel verwenden |
| Mitgeliefertes Zubehör | Akku, Ladegerät, Gürtelhaken (je nach Version) |
| Garantie | Siehe Bedienungsanleitung; intensive Abnutzung nicht abgedeckt |
| Vorgesehene Verwendung | Schrauben, Bohren in Holz und Metall, Schlagbohren (Weichbeton) |
Häufig gestellte Fragen - EY79A2 PANASONIC
Benutzerfragen zu EY79A2 PANASONIC
0 Frage zu diesem Gerät. Beantworten Sie die, die Sie kennen, oder stellen Sie Ihre eigene.
Eine neue Frage zu diesem Gerät stellen
Laden Sie die Anleitung für Ihr Elektrowerkzeuge kostenlos im PDF-Format! Finden Sie Ihr Handbuch EY79A2 - PANASONIC und nehmen Sie Ihr elektronisches Gerät wieder in die Hand. Auf dieser Seite sind alle Dokumente veröffentlicht, die für die Verwendung Ihres Geräts notwendig sind. EY79A2 von der Marke PANASONIC.
BEDIENUNGSANLEITUNG EY79A2 PANASONIC
Vor Inbetriebnahme des Gerätes die Betriebsanleitung bitte gründlich durchlesen und diese Broschüre zum späteren Nachschlagen sorgfältig aufbewahren.
HINWEIS: Nicht auf allen Akkus ist eine Ausrichtungsmarkierung (Q) zu sehen.
Etikett (rot oder gelb)
Akku-Entriegelungsknopf
Ausrichtmarkierungen
Original-Anleitung: Englisch Übersetzung der Original-Anleitung: Andere Sprachen
DE
Lesen Sie bitte vor der ersten Inbetriebnah me dieses Gerätes das separate Handbuch „Sicherheitsmaßregeln“ sorgfältig durch.
I. BESTIMMUNGSGEMÄSSE VERWENDUNG DER MASCHINE
Diese Werkzeuge können zum Festziehen der Schrauben im Kupplungsmodus und zum Bohren von Löchern in Holz und Metall im Bohrmodus verwendet werden. Mit dem Modell EY79A2 lassen sich außerdem im Hammermodus Löcher in weichen Beton oder ähnliche Materialien bohren.
II. WEITERE WICHTIGE SICHERHEITSREGELN
1) Falls das Bit stecken bleibt, lassen Sie sofort den Elektronikschalter los, um eine Überlastung zu verhüten, die den Akku oder Motor beschädigen kann. Verwenden Sie die Rückwärtsdrehung, um klemmende Bits zu lösen.
2) Betätigen Sie den Rechts-/Linkslauf-Umschalthebel NICHT, wenn der Hauptschalter eingeschaltet ist.
Der Akku entlädt sich schnell, und Schäden am Hauptgerät können auftreten.
3) Beim Aufladen kann sich das Lade-gerät etwas erhitzen. Dies ist normal.
Den Akku daher NICHT über lange Zeit aufladen.
4) Belasten Sie das Werkzeug nicht, indem Sie den Elektronikschalter halb gedrückt halten (Drehzahlregelmodus), sodass der Motor stehen bleibt.
5) Um Verletzungen während des Gebrauchs zu vermeiden, halten Sie das Werkzeug immer fest und vermeiden, es herumzuschwenken.
6) Stellen Sie sicher, dass keine versteckten Gas- oder Wasserrohre im beabsichtigten Arbeitsbereich vorhanden sind. Ein unbeabsichtigter Kontakt mit versteckten Rohren oder Leitungen kann zu Stromschlägen oder Wasser- bzw. Gaslecks führen.
7) Achten Sie darauf, den Gegenstand, an dem Sie arbeiten, richtig festzuhalten.
8) Prüfen Sie, ob beschädigte Teile vorhanden sind.
- Prüfen Sie vor der Inbetriebnahme Schutzabdeckung und andere Teile gründlich auf Schäden.
- Stellen Sie sicher, dass das Werkzeug und alle seine Funktionen korrekt arbeiten.
- Kontrollieren Sie die Anpassung aller beweglichen Teile, und überprüfen Sie alle festen Teile, um sicherzustellen, dass sie richtig eingebaut wurden und frei von Schäden sind. Überprüfen Sie alle Teile des Werkzeugs auf einwandfreie Funktionstüchtigkeit.
9) Wenn Sie versuchen, die Schutzabdeckung oder andere Teile zu reparieren, befolgen Sie bitte die Anweisungen im Benutzerhandbuch. In Fällen, wo es keine Anleitungen im Handbuch gibt, bringen Sie das Gerät zurück in den Laden, um es dort reparieren zu lassen.
10) Wenn das Werkzeug während des Gebrauchs außergewöhnlich heiß wird, bringen Sie es bitte zurück zum Fachhändler, um es dort warten und reparieren zu lassen.
11) Um mögliche Verletzungen zu vermeiden, halten Sie Gesicht und Hände von Bohrer und Spänen entfernt.
12) Tragen Sie keine Handschuhe beim Gebrauch des Werkzeugs, da diese in den Bohrer gelangen und Verletzungen verursachen können.
13) Batterieanschlüsse, Schraubenspäne und Werkzeugzubehör wie Bohreinsätze sind unmittelbar nach dem Betrieb sehr heiß. Berühren Sie diese nicht, da die Gefahr von Verbrennungen besteht.
| Symbol | Bedeutung |
| V | Volt |
| === | Gleichstrom |
| n_0 | Leerlaufdrehzahl |
| ... min^-1 | Drehzahl oder Hubzahl pro Minute |
| Ah | Akkukapazitat in Ampere Stunden |
| Nur Drehung | |
| T(nur EY79A2) | Drehung mit Hämmern |
| Lesen Sie die Bedienungsanleitung vor Gebrauch. | |
| Nur für Inneneinsatz. |
WARNUNG:
- Verwenden Sie nur die Panasonic-Akkus, die für den Einsatz mit dieser Akku-Maschine ausgelegt sind.
- Panasonic übernimmt keine Verantwortung für etwaige Schäden oder Unfälle, die durch den Gebrauch von recycelten oder gefälschten Akkus verursacht werden.
- Werfen Sie den Akku nicht ins Feuer, und setzen Sie ihn auch keiner übermäßigen Wärme aus.
- Achten Sie darauf, dass keine Metallgegenstände mit den Kontakten des Akkus in Berührung kommen.
- Unterlassen Sie das Tragen oder Aufbewahren des Akkus zusammen mit Nägeln oder ähnlichen Metallgegenständen im selben Behälter.
- Laden Sie den Akku nicht an einem heißen Ort, wie z. B. in der Nähe eines Feuers oder in direktem Sonnenlicht. Anderenfalls kann der Akku überhitzen, Feuer fangen oder explodieren.
- Nachdem Sie den Akku von der Maschine oder dem Ladegerät abgenommen haben, bringen Sie stets die Akkuabdeckung wieder an. Anderenfalls könnten die Akkukontakte kurzgeschlossen werden, was zu einem Brand führen kann.
- Wenn der Akku schwach geworden ist, ersetzen Sie ihn durch einen neuen. Fortgesetzter Gebrauch eines beschädigten Akkus kann zu Wärmeerzeugung, Entzündung oder Bruch führen.
- Um Leckagen, Überhitzung, Rauchentwicklung, Brände und Explosionen zu verhindern, befolgen Sie beim Umgang mit unseren Akku-Elektrowerkzeugen (Hauptteil/Akku/Ladegerät) diese Anweisungen.
- Lassen Sie kein Bohrklein oder Staub auf den Akku fallen.
- Bevor Sie den Akku wieder verstauen, entfernen Sie das gesamte Bohrklein und den Staub von ihm und bringen die rote „Kunststoff-Klemmenabdeckung“ an. Lagern Sie den Akku anschließend getrennt von Metallgegenständen (Schrauben, Nägeln usw.) im Werkzeugkoffer. Durch lose Gegenstände im Werkzeugkoffer verursachte Schäden werden nicht von der Garantie abgedeckt.
- Behandeln Sie die Akku-Elektrowerkzeuge keinesfalls wie folgt: (Es besteht die Gefahr von Rauchentwicklung, Feuer und Explosion.)
- Verwenden oder Liegenlassen in Bereichen, die Regen oder Feuchtigkeit ausgesetzt sind - Verwendung unter Wasser
III. BAUGRUPPE
Anbringen oder Abnehmen des Bits
HINWEIS:
Trennen Sie vor dem Anbringen oder Abnehmen eines Bits den Akku vom Hauptgerät ab, oder stellen Sie den Elektronikschalter auf die Mittelstellung (Schaltersperre).
Die Hauptgerät ist mit einem schlüssellosen Bohrfutter ausgestattet.
-
Anbringen Das Bit einführen, und den Knebelring zum Anziehen im Uhrzeigersinn drehen (von vorn gesehen), bis das Klicken aufhört. [Fig.1]
-
Abnehmen Den Knebelring entgegen dem Uhrzeigersinn drehen (von vorn gesehen), dann das Bit abnehmen. [Fig.2]
HINWEIS:
Wenn starkes Spiel im Futter auftritt, den Bohrer sichern, dann die Futterklauen durch Drehen der Sperrhülse öffnen und die Schraube (Linksgewinde) durch Drehen entgegen dem Uhrzeigersinn (von vorn gesehen) mit einem Schraubenzieher anziehen. [Fig.3]
Anbringen oder Abnehmen des Akkus
HINWEIS:
Wenn der Akku vom Hauptgerät entfernt wird, kann das Lämpchen des Bedienfelds kurz aufleuchten. Dies ist kein Defekt.
-
Zum Anbringen des Akkus: [Fig.4] Die Ausrichtmarkierungen aufeinander ausrichten, und den Akku anbringen. Den Akku einschieben, bis er einrastet.
-
Zum Entfernen des Akkus: [Fig.4] Den Knopf drücken und den Akku einschieben.
IV. BETRIEB
WARNUNG!
- Atmen Sie nicht den vom Hauptgerät oder vom Akku ausströmenden Rauch ein, da er gesundheitsschädlich sein kann.
[Hauptgerät]
VORSICHT
Stellen Sie den Rechts-/Linkslauf-Umschalthebel zum Lagern oder Tragen des Werkzeugs auf die Mittenstellung (Schaltersperre).
HINWEIS:
Seien Sie vorsichtig, um zu vermeiden, dass Gegenstände mit dem Auslöseschalter des Werkzeugs in Berührung kommen. Falls ein Gegenstand in Berührung mit dem Auslöseschalter des Werkzeugs kommt, auch wenn der Rechts-/Linkslauf-Schalter in der Mittelstellung (gesperrt) steht, kann möglicherweise eine kleine Menge des elektrischen Stroms weiter fließen. Dies kann zu einer übermäßigen Entladung des Akkus und dadurch zum Ausfall des Akkus führen.
Umschalten und Betätigung des Rechts-/Linkslauf-Umschalthebels [Fig.5]
- Für Rechts- oder Linkslauf den Hebel drücken. Die Drehrichtung des Hebels vor dem Betrieb prüfen.
- Drücken Sie den Schalter leicht, um das Werkzeug langsam zu starten.
- Durch Drücken des Auslösers erhöht sich die Geschwindigkeit. Wird der Auslöser losgelassen, stellt das Werkzeug sofort den Betrieb ein.
- Wenn eine Anwendung beendet wurde, verriegeln Sie den Schalter, indem Sie den Hebel auf die Mittelstellung stellen.
HINWEIS:
Bei der Betätigung der Bremse kann ein Bremsgeräusch hörbar sein. Dies ist normal.
VORSICHT:
Wird die Maschine durch Betätigen des Auslösers gestartet, kann eine kurzzeitige Verzögerung auftreten, bevor die Drehung beginnt. Dies ist kein Anzeichen für eine Funktionsstörung.
* Diese Verzögerung tritt beim Hochfahren der Schaltkreise der Maschine auf, wenn der Auslöser zum ersten Mal nach dem Einsetzen eines Akkus betätigt wird, oder nachdem die Maschine mindestens 1 Minute lang nicht benutzt worden ist (oder mindestens 5 Minuten bei leuchtender LED). Bei der zweiten und jeder weiteren Betätigung läuft die Maschine ohne Verzögerung an.
⚠ VORSICHT:
Nicht den Rechts-/Linkslauf-Umschalthebel betätigen, bevor der Bit vollständig zur Ruhe gekommen ist, um Schäden zu ver-hindern.
Einstellung des Kupplungsdrehmoments
Stellen Sie das Drehmoment auf eine der 18 Kupplungsstufen oder die Position „“, „T (nur EY79A2)“.
⚠ VORSICHT:
- Stellen Sie die Kupplungseinstellung vor dem tatsächlichen Betrieb auf dieses Zeichen [Fig.6].
- Wenn der Kupplungsring sich nach dem Festziehen von Schrauben mit Kupplungsfunktion nicht auf Bohrmodus einstellen lässt, den Kupplungsring auf Position 1 stellen und die Kupplung eine Sekunde lang betätigen.
Wahl der Drehzahl
Wählen Sie je nach der Arbeit eine niedrige oder hohe Drehzahl. [Fig.7]
Je weiter der stufenlose Elektronikschalter hineingedrückt wird, desto höher wird die Drehzahl.
⚠ VORSICHT:
- Überprüfen Sie den Drehzahl-Wahlschalter vor Gebrauch.
- Verwenden Sie eine niedrige Geschwindigkeitsstufe, wenn eine große Kraft bei der Arbeit erforderlich ist. (Die Verwendung einer hohen Geschwindigkeitsstufe bei Ausübung einer großen Kraft kann zu einer Überlast des Motors und möglicherweise zu Störungen führen.)
- Um übermäßigen Temperaturanstieg der Werkzeugoberfläche zu vermeiden, sollte das Werkzeug nicht kontinuierlich mit zwei oder mehr Akkus betrieben werden. Das Werkzeug muss vor dem Akkuwechsel abkühlen.
- Achten Sie darauf, dass die Belüftungslöcher an den Seiten des Hauptgeräts während des Betriebs nicht blockiert sind. Anderenfalls kann dies dazu führen, dass sich das Werkzeug überhitzt und dass Schäden am Motor auftreten.
- Belasten Sie das Werkzeug (den Motor) NICHT übermäßig. Es kann sonst zu einer Beschädigung des Werkzeugs kommen.
- Vermeiden Sie während des Betriebs den Kontakt mit der Abluft von den Ventilationsöffnungen, da diese bei hohen Belastungen heiß werden und u. U. zu Verletzungen führen können.
Drehzahlregelungsfunktion
Dient zum Einstellen der Höchstgeschwindigkeit.
- Drücken Sie den Drehzahleinstellungsknopf, und wählen Sie eine Drehzahl. Die Drehzahl ändert sich zu H (hoch), M (mittel), L (niedrig) und AUS (die Leuchte ist aus), und zwar in der genannten Reihenfolge.
- Wählen Sie AUS, um die Funktion freizugeben.
| Anzeige | Modus „Niedrig“ | Modus „Hoch“ |
| H | Ca. 300 min ^-1 (U/min) | Ca. 1000 min ^-1 (U/min) |
| M | Ca. 200 min ^-1 (U/min) | Ca. 670 min ^-1 (U/min) |
| L | Ca. 150 min ^-1 (U/min) | Ca. 500 min ^-1 (U/min) |
| OFF | Normale Drehzahl18 V Ca. 470 min ^-1 (U/min)14,4 V Ca. 400 min ^-1 (U/min) | Normale Drehzahl18 V Ca. 1580 min ^-1 (U/min)14,4 V Ca. 1350 min ^-1 (U/min) |
- Standardeinstellung: OFF
• Die Drehzahl ist bei 14,4 V oder 18 V und Auswahl der Einstellungen H, M, L gleich. - Wird der Modus „Hoch“ gewählt, wird die Drehzahl gemäß der oberen Tabelle festgelegt.
LED-Leuchte mit 3 Modi
Drücken Sie die Leuchtentaste, um die Beleuchtungseinstellung auszuwählen.
Leuchten - Stetig
Wählen Sie durch Drücken der Leuchtentaste aus, dass das Licht aktiviert wird, wenn der Auslöser gedrückt wird. Die Beleuchtung bleibt für ca. 5 Minuten eingeschaltet, auch wenn das Werkzeug nicht verwendet wird, schaltet sich aber dann automatisch aus, um Strom zu sparen.
Leuchten - Bei Betätigung des Auslösers
Durch erneutes Drücken der Leuchten-taste wechselt der Modus, sodass die Beleuchtung nur bei Drücken des Auslösers eingeschaltet wird. Die Beleuchtung erlischt, wenn der Auslöser losgelassen wird.
Aus
Die Leuchte braucht nur einen sehr geringen Strom und beeinträchtigt weder die Leistung noch die Akkukapazität.
⚠ VORSICHT:
• Die eingebaute LED-Leuchte ist für kurzzeitige Beleuchtung eines kleinen Arbeitsbereichs ausgelegt.
- Verwenden Sie sie nicht als Ersatz für eine normale Taschenlampe, weil sie nicht hell genug ist.
VORSICHT: SEHEN SIE NICHT IN DEN STRAHL.
Die Verwendung von Bedienelementen, Einstellungen oder Vorgängen außer den hier beschriebenen kann zur Freisetzung gefährlicher Strahlung führen.
Akkustandsanzeige
Drücken Sie den Akkustandsanzeigeknopf. Die Akkustandsanzeige zeigt den Akkustand durch Drücken des Knopfes in drei Stufen an.
HINWEIS:
Auf der Anzeige erscheint in folgenden Fällen nicht der Akkuladezustand, auch wenn der Knopf gedrückt wird.
• Das Werkzeug ist ausgeschaltet.
- Der Akku wurde gerade angebracht.
- Die Basiseinheit oder der Akkustandsanzeigeknopf wurde ca. fünf Minuten lang nicht betrieben bzw. betätigt.
Drücken Sie den Akkustandsanzeigeknopf erneut, nachdem Sie den Auslöseschalter gedrückt haben.
- Wenn die Akkutemperatur sehr hoch ist, stoppen Sie den Vorgang, und warten Sie, bis die Akkutemperatur wieder niedrig ist.
DE
| Anzeige | Akkustatus | |
 | 3 Lampen leuchten | Voll aufgeladen oder hoher Ladezustand |
 | 2 Lampen leuchten | Ca. 60 % verbleiben |
 | 1 Lampe leuchtet | Niedriger Ladezustand - Baldige Aufladung erforderlich |
 | 3 Lampen blinken | Leer - Sofortige Aufladung erforderlich |
Diese Akkuladezustandsfunktion dient nur als Richtlinie, denn die Anzeige kann sich durch Akkuzustand oder Umgebungstemperatur ändern.
Übermäßiges (vollständiges) Entla-den von Li-Ion-Akkus führt zu einer erheblichen Verkürzung ihrer Lebensdauer. Der Schrauber ist mit einer Akkuschutzfunktion ausgestattet, die übermäßiges Entladen des Akkus verhindert.
Bitverriegelungsfunktion
- Wenn der Auslöseschalter bei eingesetztem Schraubendrehereinsatz ausgerückt ist, kann das Werkzeug wie ein manueller Schraubendreher verwendet werden (bis 22,6 N·m, 230 kgf·cm, 199 in·lbs). Es kann etwas Spiel im Futter vorhanden sein, was jedoch keine Funktionsstörung ist.
- Diese Funktion ist praktisch, um Schrauben anzuziehen, die ein höheres Drehmoment als das maximale Drehmoment des Schraubers benötigen (Position an der Kupplung), um die Festigkeit einer Schraube zu überprüfen oder um eine sehr fest angezogene Schraube zu lösen.
Ändern der Befestigungsseite des Riemenhakens [Fig.8]
Der Riemenhaken kann auf beiden Seiten des Gerätes befestigt werden.
- Entfernen des Hakens
(1) Entfernen Sie die Schraube.
(2) Ziehen Sie den Haken heraus.
- Befestigen des Hakens auf der anderen Seite
(1) Führen Sie den Haken auf der anderen Seite ein.
(2) Ziehen Sie die Schraube gut fest.
⚠️ WARNING!
- Unbedingt den Riemenhaken am Hauptgerät sicher befestigen, indem die Schraube fest angezogen wird. Wenn der Riemenhaken am Hauptgerät nicht gut befestigt ist, kann sich der Haken lösen und das Werkzeug herunterfallen. Dies kann einen Unfall oder Verletzungen zur Folge haben.
- Überprüfen Sie die Festigkeit der Schraube regelmäßig. Ist sie locker, muss sie fest angezogen werden.
- Den Riemenhaken unbedingt sicher und gut am Gürtelriemen oder einem anderen Riemen befestigen. Achten Sie darauf, dass das Werkzeug nicht aus dem Riemen rutscht. Dies kann einen Unfall oder Verletzungen zur Folge haben.
- Wenn das Werkzeug am Riemenhaken befestigt ist, vermeiden Sie es, zu springen oder zu rennen. Anderenfalls kann der Haken rutschen und das Werkzeug herunterfallen. Dies kann einen Unfall oder Verletzungen zur Folge haben.
- Wenn das Werkzeug mit dem Riemenhaken am Hüftgürtel befestigt ist, bringen Sie keine Schraubereinsätze am Werkzeug an. Scharfkantige Gegenstände wie Bohreinsätze können Verletzungen oder Unfälle verursachen.
Warnfunktionen
(1) Übertemperatur-Warnung
Aus (normaler Betrieb)
Leuchten: Überhitzung (motor)
Blinken: Überhitzung (akku)
Zeigt an, dass der Betrieb wegen Motoroder Akkuüberhitzung
Zum Schutz des Motors und des Akkus müssen beim Betrieb die folgenden Punkte beachtet werden.
- Bei einer Motor-oder Akkuüberhitzung spricht die Schutzschaltung an, um den Betrieb des Motors bzw. Des Akkus zu unterbrechen. Die Überhitzungswarnleuchte auf dem Bedienungsfeld leuchtet oder blinkt bei aktivierter Funktion.
- Falls die Überhitzungs-Schutzfunktion aktiviert wird, lassen Sie das Tool gründlich abkühlen (mindestens 30 Minuten). Das Tool ist wieder einsatzbereit, wenn die Überhitzungs-Warnlampe erlischt.
- Verwenden Sie das Tool so, dass die Überhitzungs-Schutzfunktion nicht wiederholt aktiviert wird.
- Falls das Werkzeug kontinuierlich unter starker Belastung oder bei hoher Umgebungstemperatur im Sommer verwendet wird, kann die Überhitzungs-Schutzfunktion öfters ansprechen.
- Falls das Werkzeug bei niedriger Umgebungstemperatur im Winter oder jeweils nur kurzzeitig verwendet wird, spricht die Überhitzungs-Schutzfunktion nicht an. Infolge der Arbeitsbedingungen und anderer Faktoren nimmt die Leistung des EY9L42 bei einer Temperatur von 10 °C und darunter stark ab.
(2) Akkuladungs-Warnung
Eine Lampe blinkt
DE
Wird die Maschine während des Betriebs einer plötzlichen Last ausgesetzt, die Blockieren des Motors verursacht, kann der Tiefentladungs-Schutzsensor ausgelöst werden, so dass eventuell die Akkuladungs-Warnlampe blinkt. Die Lampe hört auf zu blinken, sobald die Ursache der Motorblockierung behoben und der Auslöser betätigt wird.
(3) Überlast-Warnung
Wird die Maschine während des Betriebs einer plötzlichen Last ausgesetzt, die eine Motorblockierung verursacht, kann der Überstrom-Schutzsensor ausgelöst wird, sodass eventuell die Akkuladungs-Warnlampe aufleuchtet und blinkt.
(Die Unterseite leuchtet auf, und die Mitte und die Oberseite blinken.)
Die Lampe hört auf zu leuchten und blinken, sobald die Ursache der Motorblockierung behoben und der Auslöser betätigt wird.
[Akku]
Für richtigen Gebrauch des Akkus [Fig.9]
- Der Akku hat nur eine begrenzte Lebensdauer.
- Um eine möglichst lange Lebensdauer des Li-Ion-Akkus zu erzielen, lagern Sie ihn nach dem Gebrauch, ohne ihn aufzuladen.
- Sorgen Sie bei Benutzung des Akkus für ausreichende Belüftung des Arbeitsplatzes.
Für den sicheren Gebrauch
- Der Akku ist aus Sicherheitsgründen so entworfen, dass er in zwei Schritten eingesetzt werden muss. Vergewissern Sie sich vor der Inbetriebnahme der Maschine, dass der Akku ordnungsgemäß in die Haupteinheit eingesetzt ist.
- Wenn der Akku beim Einschalten der Maschine nicht fest angeschlossen ist, blinken die Überhitzungs-Warnlampe und die Warnlampe für niedrige Akkuladung, um anzuzeigen, dass ein sicherer Betrieb nicht möglich ist und das Hauptteil sich nicht wie üblich dreht. Schließen Sie den Akku so an das Hauptteil der Maschine an, dass das rote oder gelbe Schild verschwindet.
[Ladegerät]
Laden
⚠ VORSICHT:
1) Falls die Temperatur des Akkus unter etwa -10^ abfällt, wird der Ladevorgang automatisch abgebrochen, um eine Verschlechterung des Akkus zu verhüten.
2) Der Umgebungstemperaturbereich liegt zwischen 0°C und 40°C.
Wenn der Akku bei einer Akkutemperatur unter 0°C benutzt wird, funktioniert die Maschine möglicherweise nicht einwandfrei.
3) Verwenden Sie das Ladegerät bei Temperaturen zwischen 0°C und 40°C. Die Temperatur während des Ladevorgangs sollte in etwa der Temperatur des Akkus selbst entsprechen. (Die Temperaturabweichung zwischen Akku und der Ladeumgebung sollte nicht mehr als 15°C betragen.)
4) Wenn ein kalter Akku (von etwa 0°C oder weniger) in einem warmen Raum aufgeladen werden soll, lassen Sie den Akku für mindestens eine Stunde in dem Raum und laden Sie ihn auf, wenn er sich auf Raumtemperatur erwärmt hat.
5) Den Akku abkühlen lassen, wenn er mehr als 2× hintereinander aufgeladen wurde.
6) Stecken Sie Ihre Finger nicht in die Kontaktöffnung, um das Ladegerät festzuhalten oder bei anderen Gelegenheiten.
7) Trennen Sie das Ladegerät vom Stromnetz, wenn es nicht benutzt wird.
HINWEIS:
Beim Kauf ist Ihr Akku nicht voll aufgeladen. Laden Sie daher den Akku vor Gebrauch auf.
Ladevorgang
- Ladegerät an Wandsteckdose anschließen.
HINWEIS:
Beim Einführen des Steckers in die Netzsteckdose kann es zu Funkenbildung kommen. Dies stellt jedoch kein Sicherheitsrisiko dar.
- Setzen Sie den Akku fest in das Ladegerät ein.
1 Die Ausrichtmarkierungen ausrichten, und den Akku in das Dock des Ladegerätes einsetzen.
HINWEIS:
Nicht auf allen Akkus ist eine Ausrichtungsmarkierung (Q) zu sehen (auf Seite 2).
2 In Pfeilrichtung nach vorn schie ben. [Fig.10]
-
Während des Ladens leuchtet die Ladekontrolllampe. Mit Erreichen der vollen Ladung spricht automatisch eine interne, elektronische Schaltung an, die ein Überladen verhindert.
-
Das Laden beginnt nicht, solange der Akku noch heiß ist (wie z. B. unmittelbar nach intensivem Gebrauch). Die Bereitschaftslampe blinkt in Orange, bis der Akku abgekühlt ist. Das Laden beginnt dann automatisch.
- Die Ladekontrolllampe (grün) blinkt langsam, wenn der Akku zu etwa 80% aufgeladen ist.
- Wenn der Ladevorgang beendet ist, erlischt die grüne Ladekontrolllampe.
- Falls die Akkutemperatur 0°C oder weniger beträgt, dauert der Ladevorgang bis zur vollen Aufladung des Akkus länger als die normale Ladezeit. Selbst wenn der Akku voll aufgeladen ist, hat er nur etwa 50% der Leistung eines voll aufgeladenen Akkus bei normaler Betriebstemperatur.
- Wenden Sie sich an einen Vertragshändler, falls die Ladekontrolllampe (grün) nicht erlischt.
- Wird ein voll aufgeladener Akku erneut in das Ladegerät eingesetzt, leuchtet die Ladekontrolllampe auf. Nach einigen Minuten erlischt die grüne Ladekontroll-lampe.
- Entfernen Sie den Akku, während der Akku-Entriegelungsknopf nach oben gehalten wird. [Fig.10]

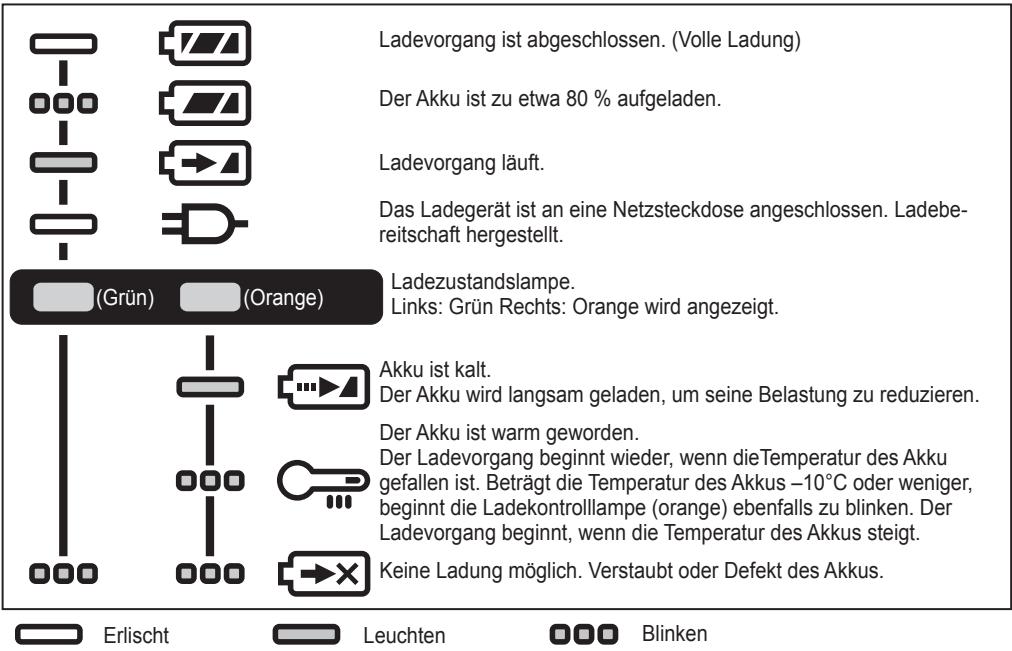

ANZEIGELAMPEN
DE
Batterie-Recycling
ACHTUNG:
Um Umweltschutz und Material-Recycling zu gewährleisten, müssen Sie die Batterie zur örtlichen Entsorgungsstelle bringen, falls eine solche in Ihrem Land vorhanden ist.
Benutzerinformation zur Sammlung und Entsorgung von veralteten Geräten und benutzten Batterien
Diese Symbole auf den Produkten, Verpackungen und/oder Begleitdokumenten bedeuten, dass benutzte elektrische und elektronische Produkte und Batterien nicht in den allgemeinen Hausmüll gegeben werden sollen.
Bitte bringen Sie diese alten Produkte und Batterien zur Behandlung, Aufarbeitung bzw. zum Recycling gemäß Ihrer Landesgesetzgebung und den Richtlinien 2012/19/EG und 2006/66/EG zu Ihren zuständigen Sammelpunkten.
Indem Sie diese Produkte und Batterien ordnungsgemäß entsorgen, helfen Sie dabei, wertvolle Ressourcen zu schützen und eventuelle negative Auswirkungen auf die menschliche Gesundheit und die Umwelt zu vermeiden, die anderenfalls durch eine unsachgemäße Abfallbehandlung auftreten können.
Wenn Sie ausführlichere Informationen zur Sammlung und zum Recycling alter Produkte und Batterien wünschen, wenden Sie sich bitte an Ihre örtlichen Verwaltungsbehörden, Ihren Abfallentsorgungsdienstleister oder an die Verkaufseinrichtung, in der Sie die Gegenstände gekauft haben.
Gemäß Landesvorschriften können wegen nicht ordnungsgemäßer Entsorgung dieses Abfalls Strafgelder verhängt werden.
[Für Geschäftskunden in der Europäischen Union]
Bitte treten Sie mit Ihrem Händler oder Lieferanten in Kontakt, wenn Sie elektrische und elektronische Geräte entsorgen möchten. Er hält weitere Informationen für sie bereit.
DE
[Informationen zur Entsorgung in anderen Ländern außerhalb der Europäischen Union]
Dieses Symbol ist nur in der Euro-päischen Union gültig. Bitte treten Sie mit Ihrer Gemeindeverwaltung oder Ihrem Händler in Kontakt, wenn Sie dieses Produkt entsorgen möchten, und fragen Sie nach einer Entsorgungsmöglichkeit.
V. WARTUNG
- Das Gerät nur mit einem trockenen, weichen Lappen abwischen.
Verwenden Sie zum Reinigen keine feuchten Lappen oder flüchtige Lösungsmittel wie Farbverdünner oder Benzin. - Falls Wasser in das Werkzeug oder den Akku eindringt, lassen Sie umgehend das Wasser ablaufen und die Teile trocknen. Entfernen Sie sorgfältig jeglichen Staub oder Eisenfeilspäne, die sich im Werkzeug angesammelt haben. Sollten Sie Probleme mit dem Betrieb des Werkzeugs haben, konsultieren Sie die nächste autorisierte Kundendienststelle.
VI. ZUBEHÖR
Verwenden Sie nur für die Futtergröße passende Bits.
VII. ANHANG
MAXIMAL ZULÄSSIGE KAPAZITÄTEN
| Modellnr. | EY74A2 | EY79A2 | |||
| Motorspannung | 14,4 V DC | 18 V DC | 14,4 V DC | 18 V DC | |
| Schraubeneindrehen | Maschinenschraube | M5 | |||
| Holzschraube | 6,8 mm | 8 mm | 6,8 mm | 8 mm | |
| Bohren | Selbstbohrende Schraube | 6 mm | |||
| Für Holz | 35 mm | 38 mm | 35 mm | 38 mm | |
| Für Metall | 13 mm | ||||
| Für Mauerwerke | — | 13 mm | |||
ZUSATZ ZUR GARANTIE
- Ausfall und Schaden durch dauernde Benutzung über lange Zeit (z.B.: Fabriksarbeit am Montagefließband usw.) sind nicht von der Garantie abgedeckt.
- Falls Wasser in das Werkzeug oder den Akku eindringt, lassen Sie umgehend das Wasser ablaufen und die Teile trocknen. Entfernen Sie sorgfältig jeglichen Staub oder Eisenfeilspäne, die sich im Werkzeug angesammelt haben. Sollten Sie Probleme mit dem Betrieb des Werkzeugs haben, konsultieren Sie die nächste autorisierte Kundendienststelle.
VIII. TECHNISCHE DATEN
HINWEIS: Gewichtsanzeige
1 kg oder mehr:
Unter 1 kg:
angezeigt in 0,05 kg.
angezeigt in 0,01 kg.
HAUPTGERÄT
| Modellnr. | EY74A2 | EY79A2 | |||
| Motorspannung | 14,4 V DC | 18 V DC | 14,4 V DC | 18 V DC | |
| Leerlauf-drehzahl | Niedrig | 30 – 400 min ^-1 (U/min) | 30 – 470 min ^-1 (U/min) | 30 – 400 min ^-1 (U/min) | 30 – 470 min ^-1 (U/min) |
| Hoch | 70 – 1350 min ^-1 (U/min) | 70 – 1580 min ^-1 (U/min) | 70 – 1350 min ^-1 (U/min) | 70 – 1580 min ^-1 (U/min) | |
| Futterkapazität | 1,5 mm – 13 mm | 1,5 mm – 13 mm | |||
| Kupplungsdrehmoment | Ca. 0,5 N•m – 4,4 N•m | Ca. 1,0 N•m – 4,4 N•m | |||
| Gesamtlänge | 178 mm | 188 mm | |||
| Gewicht | Mit Akku: EY9L45 | 1,90 kg | — | 1,95 kg | — |
| Mit Akku: EY9L47 | 1,70 kg | — | 1,70 kg | — | |
| Mit Akku: EY9L51 | — | 2,05 kg | — | 2,05 kg | |
| Mit Akku: EY9L52 | — | 1,80 kg | — | 1,85 kg | |
| Mit Akku: EY9L53 | — | 1,80 kg | — | 1,85 kg | |
| Mit Akku: EY9L54 | — | 2,05 kg | — | 2,10 kg | |
| Geräusche, Vibration | Siehe beiliegendes Datenblatt | ||||
DE
