Type de produit	Pompe à chaleur air/eau
Caractéristiques techniques principales	Monobloc, système de chauffage et de production d'eau chaude sanitaire
Alimentation électrique	230 V, monophasé
Dimensions approximatives	Dimensions (L x H x P) : 1 200 x 1 600 x 600 mm
Poids	Environ 100 kg
Compatibilités	Compatible avec les systèmes de chauffage à eau
Tension	230 V
Puissance	12 kW
Fonctions principales	Chauffage, production d'eau chaude, fonctionnement silencieux
Entretien et nettoyage	Vérification annuelle par un professionnel, nettoyage des filtres
Pièces détachées et réparabilité	Disponibilité des pièces détachées, réparabilité facilitée
Sécurité	Protection contre le gel, dispositifs de sécurité intégrés
Informations générales utiles	Économie d'énergie, respect de l'environnement, éligibilité aux aides financières

FOIRE AUX QUESTIONS - WH-SXF12D9E81 PANASONIC

Comment installer le Panasonic WH-SXF12D9E81 ?

Pour installer le Panasonic WH-SXF12D9E81, suivez le manuel d'installation fourni. Assurez-vous que l'unité est placée sur une surface plane et stable, et que toutes les connexions électriques et hydrauliques sont correctement effectuées.

Quelle est la capacité de chauffage de l'appareil ?

Le Panasonic WH-SXF12D9E81 a une capacité de chauffage allant jusqu'à 12 kW, ce qui le rend adapté pour des espaces résidentiels de taille moyenne à grande.

Comment régler la température sur le WH-SXF12D9E81 ?

Vous pouvez régler la température via la télécommande fournie ou le panneau de contrôle sur l'unité. Assurez-vous de consulter le manuel pour des instructions détaillées sur les réglages.

Quels sont les modes de fonctionnement disponibles ?

Le Panasonic WH-SXF12D9E81 offre plusieurs modes de fonctionnement, notamment le mode chauffage, le mode réfrigération, et le mode automatique. Vous pouvez sélectionner le mode souhaité via la télécommande.

Comment entretenir le WH-SXF12D9E81 ?

Pour entretenir votre appareil, nettoyez régulièrement les filtres à air et vérifiez les connexions électriques. Il est également recommandé de faire appel à un professionnel pour un entretien annuel.

Que faire si l'appareil ne fonctionne pas ?

Si votre appareil ne fonctionne pas, vérifiez d'abord si l'alimentation est correcte. Assurez-vous que le disjoncteur n'a pas sauté. Si le problème persiste, consultez le manuel d'utilisateur ou contactez le service client.

L'appareil est-il bruyant ?

Le Panasonic WH-SXF12D9E81 est conçu pour fonctionner silencieusement. Cependant, certains bruits peuvent être entendus lors de son fonctionnement, notamment lors du démarrage ou de l'arrêt. Si le bruit est excessif, vérifiez les fixations et l'installation.

Quelle est la durée de garantie du produit ?

La durée de garantie pour le Panasonic WH-SXF12D9E81 est généralement de 2 ans à partir de la date d'achat. Veuillez consulter les documents de garantie pour plus de détails.

Peut-on utiliser cet appareil en mode refroidissement ?

Oui, le Panasonic WH-SXF12D9E81 peut également fonctionner en mode refroidissement, ce qui le rend polyvalent pour les saisons chaudes.

Comment savoir si le réfrigérant doit être rechargé ?

Si vous remarquez une diminution de l'efficacité de refroidissement ou si l'appareil fonctionne plus longtemps que d'habitude, il peut être nécessaire de vérifier le niveau de réfrigérant. Contactez un professionnel pour une évaluation.

MODE D'EMPLOI WH-SXF12D9E81 PANASONIC

Avant d'utiliser l'appareil, lisez ce mode d'emploi dans son intégralité et conservez-le pour toute référence ultérieure. Avant de faire fonctionner l'unité, assurez-vous que l'installation a été correctement réalisée par un revendeur agréé et dans le strict respect des consignes d'installation fournies.

ESPAÑOL

18\~25

Nous vous remercions d'avoir porté votre choix sur un produit Panasonic

TABLE DES MATIÈRES

CONSIGNES DE SÉCURITÉ

10\~11

PANNEAU DE COMMANDE

12\~15

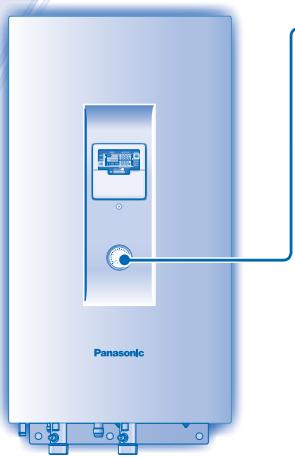

UNITÉ INTÉRIEURE

16

DÉPANNAGE

17

INFORMATIONS

74\~76

REMARQUE

Les illustrations de ce mode d'emploi sont fournies à titre d'exemple uniquement et peuvent présenter des différences par rapport à l'appareil proprement dit. Celui-ci peut être modifié sans préavis à des fins d'amélioration.

CONDITION D'UTILISATION

Température de sortie d'eau (°C)		Unité intérieure
CHAUFFAGE	Max.	55
	Min.	25

Température ambiante (°C)		Unité extérieure
CHAUFFAGE	Max.	35
	Min.	-20

ATTENTION : Si la température extérieure sort de la plage de températures ci-dessus, la capacité thermique chutera de façon importante et il se peut que l'unité extérieure s'arrête pour le contrôle de protection. La PAC redémarrera automatiquement après une courte durée, quand la température extérieure sera à nouveau comprise dans la plage limite de fonctionnement.

CONSIGNES DE SÉCURITÉ

• La pompe à chaleur air-eau de Panasonic est un système split composé d'une unité intérieure et d'une unité extérieure. Ce système est conçu pour être combiné avec un réservoir Panasonic. Si un réservoir d'une autre marque que Panasonic est utilisé avec le système de pompe à chaleur air-eau, Panasonic ne peut garantir ni le bon fonctionnement ni la fiabilité du système.
• Ce manuel décrit comment utiliser le système de pompe à chaleur entre les unités intérieure et extérieure seulement.
• Pour le fonctionnement d'autres systèmes tels que le réservoir d'eau, le radiateur, le contrôleur thermique externe et le chauffage au sol, référez-vous aux modes d'emploi de leurs fabricants respectifs.

Pour éviter des blessures corporelles sur vous-même et sur les autres ou des dégâts matériels, respectez les instructions ci-dessous. Tout dysfonctionnement dû au non-respect des instructions peut occasionner des nuisances ou des dégâts dont la gravité est classée comme décrit ci-après:

AVERTISSEMENT

Ce symbole signale la présence d'un danger pouvant provoquer des blessures graves ou mortelles.

ATTENTION

Ce symbole signale la présence d'un danger pouvant provoquer des blessures corporelles ou des dégâts matériels.

Les instructions à respecter sont classées d'après les symboles suivants:

Ce symbole désigne une action INTERDITE.

Ces symboles désignent des actions OBLIGATOIRES.

AVERTISSEMENT

UNITÉ INTÉRIEURE ET UNITÉ EXTÉRIEURE

Cet appareil n'est pas conçu pour être utilisé par des personnes (y compris les enfants) aux capacités physiques, sensorielles ou mentales diminuées, ou manquant d'expérience ou de connaissances, sauf si une personne responsable de leur sécurité leur a expliqué le fonctionnement de l'appareil et les garde sous surveillance. Les enfants doivent être supervisés afin qu'ils ne jouent pas avec l'appareil. Veuillez consulter un revendeur agréé ou un spécialiste pour le nettoyage des pièces internes et pour la réparation, l'installation, le retrait et la réinstallation de l'unité. Une installation et une manipulation incorrectes pourraient occasionner des fuites, un choc électrique ou un incendie. Validez auprès du revendeur agréé ou du spécialiste l'usage du type de réfrigérant spécifié. L'utilisation d'un réfrigérant autre que le type spécifié peut endommager le produit ou provoquer des explosions, des brûlures, etc.

N'installez pas l'appareil dans une atmosphère potentiellement explosive ou inflammable. Sinon, il y a un risque d'incendie.

Ne jamais insérer vos doigts ou des objets dans les unités extérieure ou intérieure, les parties tournantes peuvent causer des blessures.

Ne touchez pas l'unité extérieure au cours d'un orage, cela pourrait provoquer un choc électrique.

AVERTISSEMENT
UNITÉ INTÉRIEURE ET UNITÉ EXTÉRIEURE
	Ne vous asseyez pas et ne montez pas sur l’unité, vous risquez de tomber accidentellement.
	N’installez pas l’unité intérieure à l’extérieur. Elle est uniquement conçue pour une installation en intérieur.
ALIMENTATION
	N’utilisez pas de cordon modifié, de raccords, de rallonge ou de cordon non spécifié afin d’éviter une surchauffe et un incendie.
	Pour éviter une surchauffe, un incendie ou un choc électrique:• Ne partagez pas la prise d’alimentation avec un autre appareil.• N’utilisez pas l’unité avec des mains mouillées.• Ne pas plier excessivement la fiche électrique.
	Si le cordon d’alimentation est endommagé, il doit être remplacé par le fabriquant, par un de ses techniciens ou par une personne qui possède des qualifications équivalentes afin d’éviter tout risque.
	Cette unité est équipée d’un disjoncteur de courant résiduel (RCCB). Il est fortement conseillé de faire contrôler le fonctionnement du RCCB après l’installation et périodiquement après l’entretien ou la maintenance par un revendeur agréé afin de garantir son bon fonctionnement. Sinon, il y a risque de choc électrique ou d’incendie en cas de dysfonctionnement.
	Il est fortement conseillé d’installer un dispositif à courant résiduel (DCR) sur le site afin d’éviter un choc électrique ou un incendie.
	Cesser d’utiliser le produit lorsqu’une anomalie ou défaillance quelconque se produit et débrancher la fiche d’alimentation ou mettre hors tension l’interrupteur et le disjoncteur.(Risque de fumée / feu / choc électrique)Exemples d’anomalie ou défaillance• L’RCCB s’arrête de lui-même.• Une odeur de brûlé, un bruit anormal, ou des vibrations sonores sont observés durant le fonctionnement de l’unité.• L’eau chaude continue à sortir de l’unité.Contacter immédiatement votre revendeur local pour l’entretien / réparation.
	Il est conseillé de porter des gants pendant la maintenance ou l’entretien afin d’éviter tout risque.
	Cet équipement doit être raccordé à la terre afin d’éviter un choc électrique ou un incendie.
	Prévenez les chocs électriques coupant l’alimentation:- Avant le nettoyage ou l’entretien.- En cas de non-utilisation prolongée.
	Cet appareil convient à de multiples usages. Tous les circuits d’alimentation électrique doivent être coupés avant toute intervention sur les bornes de l’unité intérieure, afin d’éviter tout choc électrique, brûlure ou blessure mortelle.

ATTENTION

ATTENTION
UNITÉ INTÉRIEURE ET UNITÉ EXTÉRIEURE
	Ne nettoyez pas l'unité intérieure avec de l'eau, du benzène, du solvant ou de la poudre à récurer.
	N'installez pas l'unité à proximité d'un équipement combustible ou dans une salle de bains. Sinon, il y a risque de choc électrique ou d'incendie.
	Ne touchez pas le tuyau d'évacuation d'eau de l'unité intérieure pendant le fonctionnement.
	Ne posez rien sur ou sous l'unité.
	Ne touchez pas l'ailette pointue d'aluminium, les parties pointues peuvent causer des dommages.
	Ne pas utiliser le système lors de la stérilisation pour éviter une surchauffe ou brûlure pendant la douche.
	Assurez-vous que le tuyau de vidange est correctement raccordé. Sinon, une fuite peut se produire.
	Après une longue période d'utilisation, assurezvous que le support d'installation n'est pas détérioré afin d'éviter une chute de l'unité.
	Les réglages du champ de la fonction de stérilisation doivent être configurés par le revendeur agréé conformément aux lois et réglementations locales.
PANNEAU DE COMMANDE
	Ne laissez pas le panneau de commande prendre l'humidité. Sinon, il y a risque de choc électrique ou d'incendie.
	N'appuyez pas sur les touches du panneau de commande à l'aide d'objets durs et pointus. Vous pourriez endommager l'unité.
	Ne nettoyez pas le panneau de commande avec de l'eau, du benzène, du diluant ou de la poudre à récurer.
	N'inspectez pas et n'entretenez pas le panneau de commande vous-même. Consultez un revendeur agréé. Sinon, vous pourriez vous blesser en cas de mauvaise manipulation.

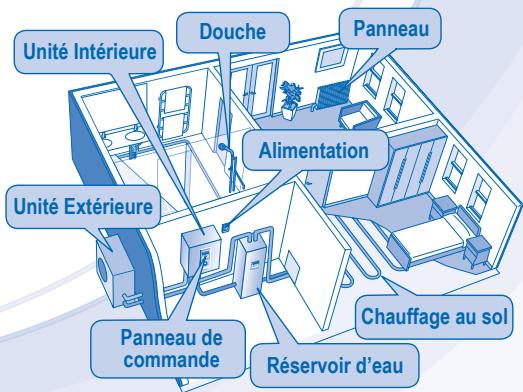

Unité Intérieure Douche Panneau Alimentation Unité Extérieure Panneau de commande Chauffage au sol Réservoir d'eau

PANNEAU DE COMMANDE

• Il est possible que certaines fonctions décrites dans ce manuel ne soient pas applicables à votre unité.
• Consultez votre revendeur agréé le plus proche pour en savoir plus.
• En fonctionnement normal, les touches RESET, FORCE et SERVICE sont inactives.

Ouvrez le couvercle pour accéder aux touches de sélection.

a b c d e f g 1 6 5 10 3 4 8 7 HEAT TANK QUIET HEATER FORCE OPERATION TIMER OUTDOOR 12:00 33°C ACTUAL HEATER BOOSTER DEFROST SETTING STATUS SERVICE OFF/ON WATER OUTLET: MODE CHECK SELECT CANCE QUIET HEATER ERROR RESET FORCE SERVICE

AFFICHEUR DU PANNEAU DE COMMANDE

a Voyant de MARCHE/ARRÊT du mode chauffage
b Voyant de mode Réservoir
c Voyant de mode Silence
d Voyant Activé/Désactivé du chauffage de secours
e Voyant de MARCHE/ARRÊT de la demande de chauffage forcé
f Panneau connecté du contrôleur thermo externe
g DEL de fonctionnement
h Affichage solaire
i Voyant Attention (température du réservoir supérieure à 60°C)

TOUCHES DU PANNEAU DE COMMANDE

1 Touche de marche/arrêt (OFF/ON)
2 Touche de mode de fonctionnement
3 Touche de fonctionnement silencieux
4 Touche activant le chauffage de secours de l'unité intérieure
5 Touches de mode de réglage du système

PRÉPARATION DU PANNEAU DE COMMANDE

Réglage du jour et de l'heure

1. Appuyez sur CLOCK
2. Appuyez sur ⬆ ou ⬇ pour régler le jour.
3. Appuyez sur SET pour confirmer.
4. Répétez les étapes 2 et 3 pour régler l'heure.

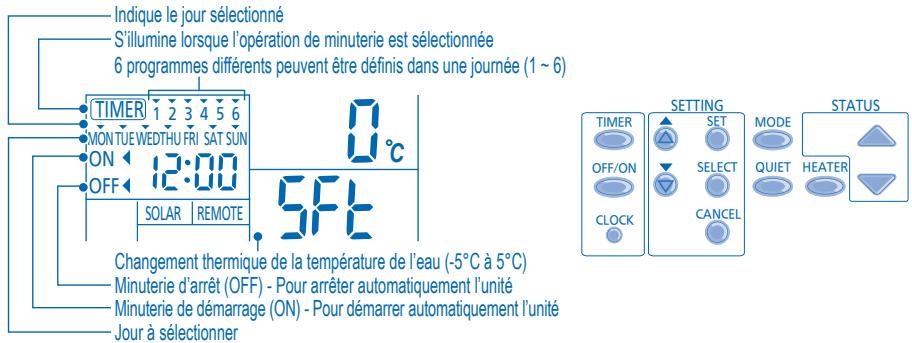

j Affichage du réglage Horloge/Minuterie
k Affichage de la température ambiante extérieure
I Affichage de la température de sortie d'eau
m Voyant (MARCHE/ARRÊT) du chauffage de secours en cours
n Voyant (MARCHE/ARRÊT) du chauffage d'appoint en cours
o Voyant MARCHE/ARRÊT du mode Dégivrage système
p Voyant de MARCHE/ARRÊT du mode de réglage du système
q Voyant de MARCHE/ARRÊT du mode de contrôle de l'état du système
r Voyant MARCHE/ARRÊT du mode Entretien système

6 Touche de groupe de réglage de la minuterie
7 Touche de mode de chauffage forcé
8 Touche du mode Entretien système
9 Touches de mode de contrôle de l'état du système
10 Touche de réinitialisation d'erreur

Remarques:

• Le jour et l'heure doivent être réglés:
• Au premier démarrage de l'unité.
• Au redémarrage de l'unité après une longue période d'arrêt.
• L'heure réglée sera l'heure standard pour toutes les opérations de la minuterie.

CONFIGURATION DES FONCTIONS SPÉCIALES

• Après l'installation initiale, vous pouvez ajuster les réglages manuellement. Le réglage initial reste actif jusqu'à sa modification par l'utilisateur.
• Le panneau de contrôle peut être utilisé pour plusieurs installations. Il est possible que certaines fonctions ne soient pas applicables à votre unité.
• Assurez-vous que le voyant LED de fonctionnement est éteint (OFF) avant de réaliser le réglage.

1. Appuyez simultanément sur 📄 et 📋 pendant 5 secondes pour entrer en mode de réglage spécial. Le voyant « RÉGLAGE » et « ÉTAT » est ACTIVÉ.

2. Appuyez sur Ⓓ ou Ⓗ pour naviguer entre les fonctions.

3. Appuyez sur SELECT

4. Appuyez sur pour entrer dans la fonction.

5. Appuyez sur ⬆ ou ⬇ pour activer la fonction OUI ou désactiver la fonction NON ou définir d'autres options.
6. Appuyez sur Ⓞ pour confirmer.

Réglage	Afficheur du panneau de commande		Description
1	ro oï	con	Contrôleur thermique externe (OUI / NON)Pour définir une connexion avec le contrôleur thermique externe.
2	HEATER	CAP	Sélection de la capacité du chauffage de secours intérieur (3 kW / 6 kW / 9 kW)Pour réduire la puissance du chauffage à tout moment. Les options varient en fonction du modèle.
3	Ant	FrE	Fonction de prévention du gel du circuit d'eau (OUI / NON)Pour activer ou désactiver la fonction de prévention du gel du circuit d'eau lorsque l'unité est en ARRÊT.
4	TANK	con	Connexion du réservoir (OUI / NON)Pour définir une connexion avec le réservoir.Remarque : Si « Connexion réservoir » est réglé sur « NON », les réglages 5 à 14 sont ignorés.
5	SOLAR	Pry	Priorité solaire (OUI / NON)Pour choisir l'utilisation du solaire pour chauffer le réservoir d'eau.
6	HEAT	Pry	Priorité chauffage (OUI / NON)Pour choisir le chauffage de la pièce comme priorité en mode HEAT (CHAUFFAGE) + TANK (RÉSERVOIR).Remarque : Si « Priorité chauffage » est réglé sur « OUI », les réglages 7 et 8 sont ignorés.
7	HEAT	mt	Réglage de l'intervalle de fonctionnement du chauffagePour régler le minuteur pour le mode Chauffage pendant le mode HEAT (CHAUFFAGE) + TANK (RÉSERVOIR) (0,5 heures à 10 heures).
8	TANK	mt	Réglage de l'intervalle de chauffe du réservoirPour régler le minuteur du réservoir en mode CHAUFFAGE + RÉSERVOIR (5 minute ~ 1 heure 35 minutes).
9	BOOSTER	htr	Fonction Chauffage d'appoint (OUI / NON)Pour activer ou désactiver la fonction de chauffage d'appoint.Remarque : si la « fonction Chauffage d'appoint » est réglée sur « NON », le réglage 10 est ignoré.
10	BOOSTER	dly	Réglage de l'heure de retard du chauffage de démarragePour régler le minuteur de retard pour le chauffage d'appoint sur ON (MARCHE) si la température du réservoir d'eau n'est pas atteinte (20 minutes à 1 heure 35 minutes).

• Ne pas utiliser le système lors de la stérilisation pour éviter une surchauffe ou brûlure pendant la douche.
• Les réglages du champ de la fonction de stérilisation doivent être configurés par le revendeur agréé conformément aux lois et réglementations locales.

11	5t rL	Fun	Stérilisation (OUI / NON)Pour régler la stérilisation, si nécessaire.Remarque : Si « Stérilisation » est réglé sur « NON », les réglages 12 à 14 sont ignorés.
12	5tr		Définition du jour et de l'heure de la stérilisationPour régler le minuteur pour la stérilisation (seulement une fois par semaine, fonctionnera même en état de veille).
13	5t rL	bo i	Réglage de la température de stérilisationPour régler la température pour la fonction de stérilisation ( 40^ 75^ ).
14	5tr	oPr	Temps continu de stérilisationPour régler le minuteur de façon à maintenir la température de chauffage afin de terminer la fonction de stérilisation (5 minutes ~ 1 heure).

POUR METTRE L'APPAREIL SOUS / HORS TENSION

- Lorsque l'unité est en marche (ON), le voyant LED de fonctionnement est éclairé et les températures réelles de sortie d'eau et d'air extérieur apparaissent sur l'afficheur du panneau de commande.

POUR SÉLECTIONNER UN MODE DE FONCTIONNEMENT

• MODE CHAUFFAGE

• Pour ACTIVER ou DÉSACTIVER le mode de chauffage de panneau / au sol.
• Dans ce mode, l'unité extérieure fournit la capacité de chauffage à l'unité intérieure.

• MODE CHAUFFAGE + RÉSERVOIR

• Dans ce mode, l'unité extérieure fournit la capacité de chauffage au réservoir sanitaire et à l'unité intérieure.
• Cette opération n'est pas utilisée si le réservoir d'eau sanitaire n'est pas installé.

• MODE RÉSERVOIR

• Pour ACTIVER ou DÉSACTIVER le fonctionnement du réservoir sanitaire.
• Dans ce mode, l'unité extérieure fournit la capacité de chauffage au réservoir sanitaire.

POUR UN ENVIRONNEMENT SILENCIEUX

- Cette opération réduit le bruit de l'unité extérieure. Dans cette condition, cela peut provoquer une baisse de la capacité de chauffage.

POUR ACTIVE LE CHAUFFAGE DE SECOURS

• Le chauffage de secours fournit une capacité de chauffage supplémentaire en cas de température extérieure très basse et ne peut être utilisé que lorsque l'unité intérieure est en mode chauffage quand il a été activé après avoir poussé cette touche.
• Le chauffage de secours est automatiquement ACTIVÉ lorsque les conditions de réglage sont remplies.
• Pour désactiver manuellement l'opération de chauffage, appuyez à nouveau sur la touche correspondante.

MODE DE CONTRÔLE DE L'ÉTAT DU SYSTÈME

1. Appuyez sur CHECK pendant 5 secondes pour entrer en mode de statut (STATUS).
2. Appuyez sur ▲ ou ▼ pour vérifier la température de l'eau d'entrée, la température du réservoir, la fréquence de fonctionnement du compresseur ou l'historique d'erreurs.

CANCEL

• Appuyez sur pour sortir du mode de STATUS.
• Une fois le mode de statut (STATUS) activé, le voyant « STATUS » s'allume.

• Le mode de statut (STATUS) ne peut pas être activé lorsque le voyant « SETTING » est allumé.

• Il est vivement recommandé de contacter le revendeur agréé le plus proche pour changer la plage de température de l'eau.

• Il est possible d'utiliser le panneau de commande pour régler la plage de température de sortie d'eau et de température d'air extérieur.

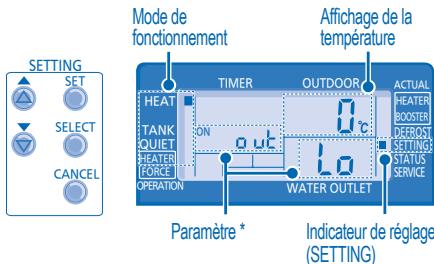

MODE DE RÉGLAGE DU SYSTÈME

MODE de fonctionnement Affichage de la température TIMER OUTDOOR ACTUAL HEATER BOOSTER OPERATOR SELLINGS STATUS SERVICE TANK QUIET HEATER FORCE OPERATION WATER OUTLET Paramètre * Indicateur de réglage (SETTING)

1. Appuyez sur SET pendant 5 secondes pour entrer en mode de réglage « SETTING ». Le voyant « SETTING » s'allume.
2. Appuyez sur ⬆ ou sur ⬇ pour choisir un paramètre.
3. Après avoir sélectionné le paramètre désiré, appuyez sur entrer le paramètre.
4. Appuyez sur ▲ ou sur ▼ pour définir la température désirée.
5. Appuyez à nouveau sur Ⓞ pour confirmer le réglage.
6. Répétez les étapes 2 à 5 pour définir les autres paramètres.

Mode de fonctionnement Paramètre* Description

HEAT	out Lo	Température réglée ambiante extérieure basse (-15°C ~ 15°C).
HEAT	out Hi	Température réglée ambiante extérieure haute (-15°C ~ 15°C).
HEAT	H20 Lo	Température de sortie d'eau définie pour une température de l'air extérieur basse (25°C ~ 55°C).
HEAT	H20 Hi	Température de sortie d'eau définie pour une température de l'air extérieur élevée (25°C ~ 55°C).

RÉGLAGE DU RELAIS THERMIQUE DE LA TEMPÉRATURE DE L'EAU

1. Appuyez sur SET dans les 5 secondes.

- Répétez les étapes 3 à 5 pour régler la température de relais souhaitée (-5°C \~ 5°C).

Remarques:

• Appuyez sur 📋 ou attendez 30 secondes pour quitter le mode de réglage « SETTING ».
• La température de réglage est mémorisée dans le système sur confirmation.
• Le mode « SETTING » ne peut pas être activé lorsque les voyants « SERVICE » et « STATUS » sont allumés.

RÉGLAGE DE LA MINUTERIE HEBDOMADAIRE

Indique le jour sélectionné S'illumine lorsque l'opération de minuterie est sélectionnée 6 programmes différents peuvent être définis dans une journée (1 ~ 6) TIMER 1 2 3 4 5 6 MON TUEWEDTHU FRI SAT SUN ON 12:00 0 °C OFF 12:00 5°F SOLAR REMOTE Changement thermique de la température de l'eau (-5°C à 5°C) Minuterie d'arrêt (OFF) - Pour arrêter automatiquement l'unité Minuterie de démarrage (ON) - Pour démarrer automatiquement l'unité Jour à sélectionner SETTING SET MODE QUIET HEATER STATUS

Fonction

Entrer en mode de minuterie

Régler le jour et l'heure

Étape

Appuyez sur TIMER.

1. Appuyez sur ⬆ ou ⬇ pour sélectionner le jour de votre choix.
2. Appuyez sur SELECT pour confirmer.
3. « 1 » clignotera, appuyez sur SELECT pour régler le programme 1.
4. Appuyez sur OFF/ON pour sélectionner la minuterie de DÉMARRAGE ou d'ARRÊT.
5. Appuyez sur ⬆ ou ⬇ pour sélectionner l'heure de votre choix.
   Vous pouvez régler MODE QUIET HEATER et la température de changement souhaitée à l'aide du minuteur.
6. Appuyez sur SET pour confirmer le programme 1. Le jour sélectionné sera mis en évidence avec ▼.

- Après 2 secondes, l'affichage se déplacera au programme suivant.

1. Répétez les étapes 4 à 7 pour régler les programmes 2 à 6.

- Au cours de la configuration de la minuterie, si aucune touche n'est pressée dans les 30 secondes ou si la touche SET est pressé, le réglage à ce moment-là, est confirmé et la configuration de la minuterie est terminée.

Ajouter/modifier une minuterie

Désactiver la minuterie

Activer la minuterie

Vérifier la minuterie

Annuler la minuterie

Répétez les étapes ci-dessus.

Appuyez sur TIMER, puis appuyez sur CANCEL

Appuyez sur TIMER, puis appuyez sur SET.

1. Appuyez sur TIMER
2. Appuyez sur ⬆ ou ⬇ jusqu'à ce que votre jour souhaité s'affiche, appuyez sur ⬆ pour confirmer votre sélection.
3. Appuyez sur ⬆ ou ⬇ pour vérifier les programmes réglés.
4. Appuyez sur TIMER
5. Appuyez sur ⬆ ou ⬇ jusqu'à ce que votre jour souhaité s'affiche, appuyez sur SELECT pour confirmer votre sélection.
6. Appuyez sur SELECT pour entrer dans le réglage des programmes.
7. Appuyez sur ⬆ ou ⬇ jusqu'à ce que votre programme souhaité s'affiche.
8. Appuyez sur CANCEL pour annuler le programme.

Remarques:

• Vous pouvez régler la minuterie pour chaque jour de la semaine (du lundi au dimanche), avec 6 programmes par jour.
• Lorsque l'appareil est allumé par la minuterie (TIMER), il utilisera la température déjà réglée pour contrôler la température de la sortie d'eau.
• Le même programme de minuterie ne peut pas être réglé dans la même journée.
• Vous pouvez également sélectionner des groupes de jours avec le même réglage de minuterie.
• Favorise les économies d'énergie en vous permettant de régler jusqu'à 6 programmes tous les jours.

- Coupez l'alimentation avant le nettoyage.

CONSIGNES POUR LE NETTOYAGE

• N'utilisez pas de benzène, de diluant ou de poudre à récurer.
• Utilisez uniquement du savon ( pH7) ou un détergent ménager neutre.
• N'utilisez pas de l'eau dont la température est supérieure à 40°C.

CONSEIL

- Pour garantir une performance optimale de l'unité, un nettoyage d'entretien doit être effectué à intervalles réguliers. Veuillez consulter un revendeur agréé.

• Ne faites pas subir de pression ou de coups au couvercle en verre avec des objets durs et pointus. Cela pourrait endommager l'unité.
• Assurez-vous que la pression de l'eau est située entre 0,05 et 0,3 MPa (0,1 MPa = 1 bar).
• Si la pression de l'eau sort de la plage ci-dessus, veuillez consulter votre revendeur agréé.

UNITÉ ET PANNEAU DE COMMANDE INTÉRIEURS

• N'éclaboussez pas d'eau directement.
- Essuyez délicatement l'unité avec un chiffon doux et sec.

FILTRE EXTERNE

- Nettoyez le filtre externe au moins une fois par an. Ne pas le faire pourrait résulter en un colmatage du filtre et par conséquence une panne du système. Veuillez consulter un revendeur agréé.

UNITÉ EXTÉRIEURE

• N'obstruez pas les évents d'admission et de sortie d'air sous peine de provoquer une baisse des performances ou une panne. Retirez les obstacles pour garantir la ventilation.
• En hiver, nettoyez et retirez la neige à proximité de l'unité extérieure de façon à ce qu'elle n'obstrue pas les évents d'admission et de sortie d'air.

INSPECTION

• Afin de garantir une performance optimale de l'appareil, des inspections saisonnières de l'appareil, du filtre externe et du câblage sur site doivent être effectuées à intervalles réguliers. Cet entretien doit être effectué par le revendeur agréé.
• Dégagez toute obstruction des évents d'admission et de sortie d'air de l'unité extérieure.

PRÉPARATION EN CAS D'INUTILISATION PROLONGÉE

- Déconnectez la source d'alimentation.

PIECES NON SUSCEPTIBLES D'ETRE REPAREES PAR VOS SOINS

DÉBRANCHEZ L'ALIMENTATION ÉLECTRIQUE et contactez le revendeur autorisé dans les conditions suivantes:

• Bruits anormaux pendant la mise en service.
• Pénétration d'eau/corps étrangers à l'intérieur du panneau de commande.
• Fuite d'eau de l'unité intérieure.
• Désactivation fréquente du disjoncteur.
• Le cordon d'alimentation est inhabituellement chaud.

Les hénomènes suivants ne correspondent pas à un dysfonctionnement.

PHÉNOMÈNE	CAUSE
Bruit d'écoulement pendant le fonctionnement.	Fluide frigorigène à l'intérieur de l'appareil.
Le fonctionnement ralentit quelques minutes après avoir remis en marche l'appareil.	Le ralentissement est une protection du compresseur de l'appareil.
L'unité extérieure dégage de la vapeur ou de l'eau.	De l'eau se condense ou s'évapore dans les tuyaux.
En mode de chauffage, l'unité extérieure émet de la vapeur.	Cela est dû à l'opération de dégivrage sur l'échangeur thermique.
L'unité extérieure ne fonctionne pas.	Lorsque la température extérieure sort de la plage des conditions de fonctionnement, le système de pompe à chaleur entre en contrôle de protection.
Le système de la pompe à chaleur air à eau s'éteint.	Le système de la pompe à chaleur bascule en mode de contrôle de protection. Le compresseur s'arrête lorsque la température d'entrée de l'eau est inférieure à 18°C; l'alimentation électrique du chauffage de secours s'allume lorsque la température d'entrée de l'eau est inférieure à 23°C.
Le système a du mal à chauffer.	Si le chauffage fourni par l'unité intérieure est doublé d'un chauffage au sol ou d'un radiateur, il se peut que la température de l'eau chaude baisse et affaiblisse l'action calorifique du chauffage au sol ou du radiateur.Lorsque la température extérieure est faible, il peut être difficile de chauffer.Vérifier qu'aucun bloc de neige n'obstrue l'évacuation ou l'admission de l'unité extérieure.Si la température de sortie d'eau est faible, il peut être difficile d'obtenir de la chaleur.
Le système ne peut pas chauffer instantanément.	De par la nature du système de pompe à chaleur, la chauffe de l'eau peut prendre un certain temps si l'unité est démarrée à froid.
Le chauffage de secours s'allume automatiquement lorsqu'il n'est pas activé.	La mise sous tension du chauffage de secours est une protection de l'échangeur thermique de l'unité intérieure.
L'opération démarre automatiquement même si le minuteur n'est pas sur ON (MARCHE).	Le minuteur de stérilisation a été réglé.

Vérifiez les éléments suivants avant de faire appel au service de maintenance.

PHÉNOMÈNE	VÉRIFICATION
La fonction chauffage ne fonctionne pas efficacement.	Réglez la température correctement.Vérifiez que la vanne du panneau chauffant est fermée.Dégagez toute obstruction des évents d'admission et de sortie d'air de l'unité extérieure.
L'appareil fait du bruit lorsqu'il fonctionne.	Vérifiez si l'unité n'a pas été installée en inclinaison ou si le capot n'est pas mal fermé.
L'appareil ne fonctionne pas.	Vérifiez si le coupe-circuit est déclenché.
La DEL de fonctionnement n'est pas allumée ou l'écran du panneau de commande est vide.	Il se peut que l'alimentation soit coupée ou qu'il y ait une panne de courant.

La DEL de fonctionnement clignote et un code d'erreur apparaît sur l'écran du panneau de commande.

TIMER
1	2 3 4 5 6
MON TUE WEDTHU FRI SAT SUN
ON	H 10
OFF

Touche de mode de chauffage forcé

FORCE

En cas de panne du système de pompe à chaleur air-eau, le chauffage de secours peut être utilisé pour chauffer l’eau de chauffage. Appuyez sur FORCE pour enclencher le chauffage de secours.Appuyez sur OFF/ON pour arrêter l’opération de chauffage forcé.En mode de chauffage forcé, toutes les opérations ne sont pas autorisées.

Avis aux utilisateurs concernant la collecte et l'élimination des piles et des appareils usagés

Apposé sur le produit lui-même, sur son emballage, ou figurant dans la documentation qui l'accompagne, ce pictogramme indique que les piles et appareils électriques et électroniques usagés doivent être séparés des ordures ménagères.

Afin de permettre le traitement, la valorisation et le recyclage adéquats des piles et des appareils usagés, veuillez les porter à l'un des points de collecte prévus, conformément à la législation nationale en vigueur ainsi qu'aux directives 2002/96/CE et 2006/66/CE.

En éliminant piles et appareils usagés conformément à la réglementation en vigueur, vous contribuez à prévenir le gaspillage de ressources précieuses ainsi qu'à protéger la santé humaine et l'environnement contre les effets potentiellement nocifs d'une manipulation inappropriée des déchets.

Pour de plus amples renseignements sur la collecte et le recyclage des piles et appareils usagés, veuillez vous renseigner auprès de votre mairie, du service municipal d'enlèvement des déchets ou du point de vente où vous avez acheté les articles concernés.

Le non-respect de la réglementation relative à l'élimination des déchets est passible d'une peine d'amende.

Pour les utilisateurs professionnels au sein de l'Union européenne

Si vous souhaitez vous défaire de pièces d'équipement électrique ou électronique, veuillez vous renseigner directement auprès de votre détaillant ou de votre fournisseur.

[Information relative à l'élimination des déchets dans les pays extérieurs à l'Union européenne]

Ce pictogramme n'est valide qu'à l'intérieur de l'Union européenne. Pour connaître la procédure applicable dans les pays hors Union Européenne, veuillez vous renseigner auprès des autorités locales compétentes ou de votre distributeur.
