Marca	PANASONIC
Modelo	WH-SXF12D9E81
Tipo de producto	Bomba de calor aire-agua split
Uso	Calefacción y producción de agua caliente sanitaria
Temperatura de salida del agua (calefacción)	25 °C a 55 °C
Temperatura exterior de funcionamiento (calefacción)	-20 °C a 35 °C
Alimentación eléctrica	230 V / 50 Hz, con interruptor diferencial (RCCB)
Potencia de la calefacción de emergencia	3 kW / 6 kW / 9 kW (seleccionable)
Panel de control	Pantalla LCD, teclas táctiles, programación semanal
Funciones principales	Calefacción, depósito, calefacción + depósito, modo silencioso, modo forzado, esterilización
Temporizador	Programación semanal con 6 programas por día
Mantenimiento habitual	Limpiar la unidad interior con un paño suave y seco; limpiar el filtro externo una vez al año
Seguridad	Parada automática en caso de anomalía, protección antihielo, RCCB integrado
Conexión del depósito	Diseñado para depósito Panasonic (no incluido)
Reparabilidad	Intervenciones reservadas a un distribuidor autorizado
Refrigerante	Tipo especificado por el fabricante (consultar el manual completo)
Presión de agua recomendada	0,05 a 0,3 MPa (0,5 a 3 bar)
Garantía	Garantía del fabricante (consultar condiciones)

Preguntas frecuentes - WH-SXF12D9E81 PANASONIC

¿Cuál es la temperatura mínima de funcionamiento exterior?

La bomba de calor funciona en modo calefacción hasta -20 °C. Por debajo, la calefacción de emergencia puede activarse automáticamente.

¿Puedo programar la calefacción para cada día de la semana?

Sí, puede ajustar hasta 6 programas por día, con horarios de encendido/apagado y temperatura de consigna, a través del panel de control.

¿Cómo activar la calefacción de emergencia?

Presione la tecla HEATER del panel de control. La calefacción de emergencia (3/6/9 kW) también puede activarse automáticamente en caso de necesidad.

¿Qué hacer en caso de que aparezca un código de error?

Anote el código y contacte a un distribuidor autorizado. Puede intentar un reinicio presionando la tecla ERROR RESET.

¿Con qué frecuencia limpiar el filtro externo?

Se recomienda limpiar el filtro externo al menos una vez al año. Un filtro obstruido puede reducir el rendimiento y provocar una avería.

¿Puedo usar un depósito de agua de otra marca?

Panasonic recomienda el uso de un depósito Panasonic. El uso de un depósito de otra marca puede comprometer el correcto funcionamiento y la fiabilidad del sistema.

¿Cómo ajustar la temperatura de salida del agua?

Acceda al modo SETTING (presione 5 segundos SET), seleccione el parámetro H20 Lo/Hi, luego ajuste la temperatura deseada entre 25 °C y 55 °C.

¿Puede el sistema calentar instantáneamente?

No, la bomba de calor tarda un tiempo en calentar el agua si arranca en frío. El calentamiento progresivo es normal.

¿Cuál es la función de esterilización?

La esterilización calienta el agua del depósito a una temperatura elevada (40 °C a 75 °C) durante un tiempo ajustable para eliminar bacterias. Se puede programar una vez por semana.

¿Qué hacer si la unidad exterior emite vapor o agua?

Es normal: puede aparecer vapor durante el descongelamiento y condensación en el intercambiador. Esto no indica un mal funcionamiento.

MANUAL DE USUARIO WH-SXF12D9E81 PANASONIC

Antes de utilizar la unidad, sírvase leer atentamente estas instrucciones de funcionamiento y conservarlas como futuro elemento de consulta.

Antes de operar la unidad asegúrese de que la instalación haya sido realizada correctamente por un instalador autorizado, siguiendo de forma correcta y precisa las instrucciones de instalación dadas.

DEUTSCH

26\~33

Gracias por comprar un producto Panasonic

CONTENIDO

PRECAUCIONES DE SEGURIDAD

18\~19

PANEL DE CONTROL

20\~23

UNIDAD INTERIOR

24

LOCALIZACIÓN DE AVERÍAS

25

INFORMACIÓN

74\~76

NOTA

Las ilustraciones de este manual sirven únicamente para describir las explicaciones y pueden no coincidir exactamente con las del aparato suministrado. Están sujetas a cambios sin previo aviso con el fin de mejorar el producto.

Temperatura de la salida de agua (°C)		Interior
CALENTAMIENTO	Máx.	55
	Mín.	25

Temperatura ambiente (°C)		Exterior
CALENTAMIENTO	Máx.	35
	Mín.	-20

AVISO: Cuando la temperatura exterior esté fuera del intervalo de temperatura superior, la capacidad del equipo disminuirá significativamente y la unidad exterior podría pararse como protección. La unidad se pondrá en funcionamiento automáticamente después de un breve periodo de tiempo cuando la temperatura exterior vuelve vuelva a los límites de funcionamiento.

PRECAUCIONES DE SEGURIDAD

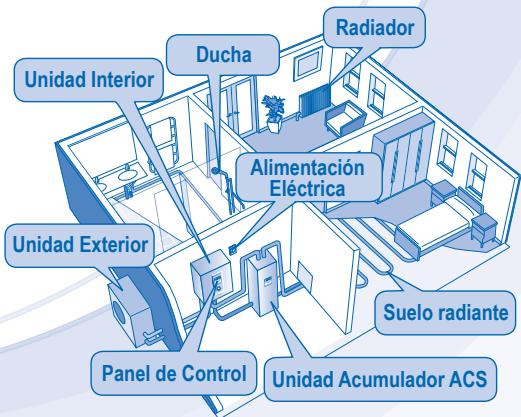

• La bomba de calor de aire a agua de Panasonic es un sistema dividido que consiste solamente de una unidad interior y una exterior. Este sistema está diseñado para ser combinado con un acumulador ACS de Panasonic. En caso de que se utilice un acumulador ACS que no sea de Panasonic con el sistema de la bomba de calor de aire a agua, Panasonic no puede garantizar el buen funcionamiento ni la fiabilidad del sistema.
• Este manual describe cómo operar el sistema de bomba de calor solamente entre las unidades interior y exterior.
• Para conocer otras operaciones como la del acumulador ACS, radiador, regulador termostato externo y el sistema de suelo radiante, consulte los respectivos manuales de funcionamiento del fabricante.

Para evitar lesiones personales, lesiones a terceros, o daños materiales, cumpla lo siguiente.

El uso incorrecto por no seguir las instrucciones puede causar daños o averías; su gravedad se clasifica con las indicaciones siguientes:

ADVERTENCIA

Esta indicación advierte del posible peligro de muerte o de daños graves.

PRECAUCIÓN

Esta indicación advierte de los posibles daños o desperfectos materiales.

Las instrucciones que deben seguirse están clasificadas mediante los siguientes símbolos:

Este símbolo denota una acción que está PROHIBIDA.

Estos símbolos denotan acciones que son OBLIGATORIAS.

ADVERTENCIA

UNIDAD INTERIOR Y UNIDAD EXTERIOR

Este aparato no debe ser utilizado por personas (incluyendo niños) con discapacidades mentales, sensoriales o físicas, o falta de experiencia y conocimiento, a menos que hayan recibido formación o supervisión en relación al uso del aparato por una persona responsable por su seguridad. Los niños deberían estar supervisados para asegurar que no juegan con el aparato.

Por favor, consulte a un distribuidor autorizado o especialista para limpiar las partes internas, reparar, instalar, eliminar y reinstalar la unidad. Una incorrecta manipulación e instalación puede causar fugas, descargas eléctricas o incendios.

Confirme con el servicio técnico autorizado o el especialista el uso del tipo de refrigerante especificado. Utilizar un refrigerante diferente al tipo especificado puede provocar daños en el producto, explosiones y lesiones, etc.

No instale la unidad en ambientes potencialmente explosivos o inflamables. En caso contrario, podría provocar accidentes o incendios.

No coloque sus dedos u otros objetos en la unidad interior o exterior, ya que las partes rotatorias podrían provocarle lesiones.

No toque la unidad exterior durante una tormenta, ya que podría recibir una descarga eléctrica.

ADVERTENCIA
UNIDAD INTERIOR Y UNIDAD EXTERIOR
	No se siente o apoye pare sobre la unidad, se podría caer accidentalmente.
	No instale la unidad interior en exteriores. Está diseñada sólo para el uso en interiores.
FUENTE DE ENERGÍA
	No utilice un cable modificado, unido con otro, un cable de extensión o un cable no especificado para evitar sobrecalentamiento e incendios.
	Para evitar el sobrecalentamiento, incendio o descarga eléctrica:• No comparta la misma toma de corriente con otros equipos.• No lo manipule con las manos mojadas.• No doble excesivamente el cable de alimentación.
	Para evitar riesgos, si el cable de alimentación está dañado y es necesario cambiarlo, deberá hacerlo el fabricante, un representante del servicio técnico o una persona cualificada.
	Esta unidad está equipada con un interruptor por corriente residual (RCCB). Se recomienda verificar el funcionamiento del RCCB después de la instalación y periódicamente después de que el servicio técnico autorizado realizó reparaciones o el mantenimiento para asegurarse de que esté funcionando en buenas condiciones. De otra manera, en caso de un fallo, pueden producirse peligrosas descargas eléctricas o incendios.
	Se recomienda altamente instalarlo con un dispositivo residual actual (RCD) para evitar descargas eléctricas o incendios.
	Deje de utilizar el producto cuando haya cualquier anormalidad/fallo y desconecte el cable de corriente o desactive el interruptor de alimentación. (riesgo de humo/fuego/descarga eléctrica) Ejemplos de anormalidad• El RCCB se apaga por si mismo.• Se percibe olor a humo, ruido anormal o sonido de vibración cuando la unidad está en funcionamiento .• No deja de salir agua caliente de la unidad. Contacte inmediatamente con su servicio técnico autorizado local para su mantenimiento/reparación.
	Se recomienda usar guantes durante la reparación o mantenimiento para evitar riesgos.
	Este equipo deberá conectarse a tierra para evitar descargas eléctricas o incendios.
	Evite descargas eléctricas desconectando la alimentación eléctrica cuando:- Antes de limpiarlo o repararlo.- Largo periodo en desuso.
	Este aparato es para múltiples usos. Todos los circuitos de alimentación eléctrica se deben apagar antes de acceder a cualquier terminal en el unidad interior, para evitar una descarga eléctrica, quemadura o lesión fatal.

PRECAUCIÓN

PRECAUCIÓN
UNIDAD INTERIOR Y UNIDAD EXTERIOR
	No limpie la unidad interior con agua, benceno, disolvente o limpiador en polvo.
	No instale la unidad cerca de ningún equipo combustible ni en un baño. De lo contrario, podría causar una descarga eléctrica o incendio.
	No toque la tubería de descarga de agua en la unidad interior durante la operación.
	No coloque nada encima ni debajo de la unidad.
	No tocar las partes de aluminio angulosas, pueden causar daños.
	No utilice el sistema durante la esterilización para evitar quemarse o que se caliente excesivamente durante la ducha.
	Asegúrese de que el tubo de drenaje esté conectado correctamente. Si no es así, se podrían producir fugas.
	Después de un largo periodo de uso, asegúrese de que la ranura de instalación no se encuentre deteriorada, para evitar que la unidad se caiga.
	Los ajustes de campo de función de esterilización han de estar configurados por un distribuidor autorizado de acuerdo con las leyes y regulaciones locales.
PANEL DE CONTROL
	No permita que el panel de control se humedezca. De lo contrario, podría causar una descarga eléctrica o incendio.
	No presione los botones del panel de control con objetos duros y puntiagudos. De lo contrario, podría dañar la unidad.
	No lave el panel de control con agua, benceno, disolvente o limpiador en polvo.
	No inspeccione ni repare el panel de control usted mismo. Consulte con un servicio técnico autorizado. De lo contrario, podría causar lesiones si se manipula mal.

PANEL DE CONTROL

• Es posible que algunas funciones descritas en este manual no se apliquen a su unidad.
• Consulte a su distribuidor autorizado más cercano para obtener información.
• Para el funcionamiento normal, no se usan los botones RESET, FORCE y SERVICE

Abra la cubierta para selecciones de botones.

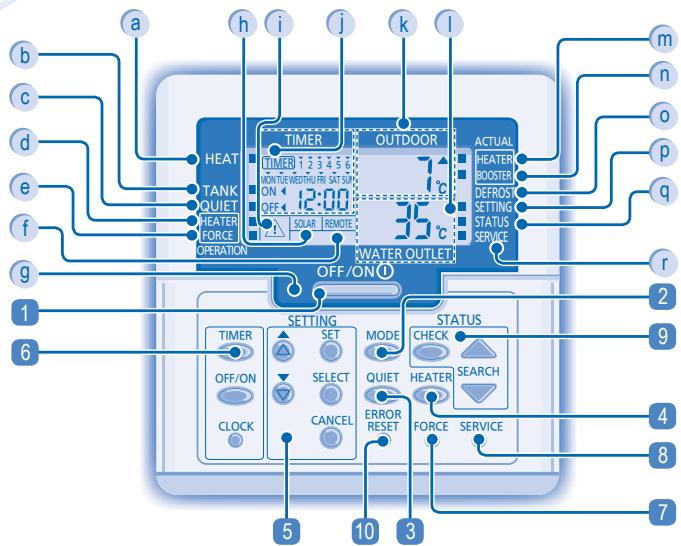

VISUALIZACIÓN DEL PANEL DE CONTROL

a Indicador de APAGADO/ENCEDIDO del modo de calefacción
b Indicador de modo de tanque
c Indicador de modo silencioso
d Indicador de petición de ACTIVADO/DESACTIVADO de la resistencia eléctrica de apoyo
e Indicador de APAGADO/ENCENDIDO de calefacción forzada
f Pantalla de termocontrolador externo conectado
g LED de encendido
h Visualización de regulación solar
i Indicador de precaución (temperatura agua en tanque superior a 60°C)

BOTÓN DEL PANEL DE CONTROL

1 Botón OFF/ON (apagado/encendido)
2 Botón del modo de funcionamiento
3 Botón de funcionamiento silencioso
4 Botón de activación de la resistencia eléctrica de apoyo de la unidad interior
5 Botones del modo de configuración del sistema

PREPARACIÓN DEL PANEL DE CONTROL

Ajuste de día y hora

1. Pulse

1. Pulse

para seleccionar el día de hoy.

1. Pulse

para confirmar.

1. Repita los pasos 2 y 3 para configurar la hora actual.

j Indicación de ajuste del temporizador/reloj
k Visualización de la temperatura ambiente exterior
I Visualización de la temperatura de la salida del agua
m Indicador de petición actual de (OFF/ON) del calentador de apoyo
n Indicador de refuerzo de calefactor actual de (OFF/ON)
o Indicador OFF/ON operación de sistema de descongelación
p Indicador de APAGADO/ENCEDIDO del modo de configuración del sistema
q Indicador de APAGADO/ENCEDIDO del modo de verificación de estado del sistema
r Indicador OFF/ON modo de servicio del sistema

6 Tecla de configuración del temporizador
7 Botón de modo de calefacción forzada
8 Botón de modo servicio del sistema
9 Botones del modo para verificar el estado del sistema
10 Botón de reinicio debido a un error

Notas:

• La fecha y la hora actual se deben fijar cuando:
• Se enciende por primera vez.
• Si ha pasado mucho tiempo desde que se encendió por última vez.
• La hora actual que se fijó será la hora estándar para todas las operaciones del temporizador.

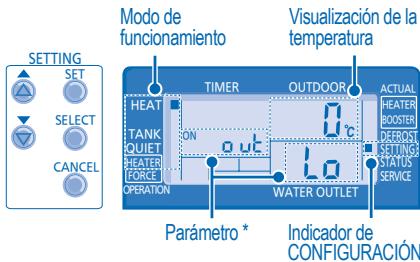

CONFIGURACIÓN DE LAS FUNCIONES ESPECIALES

• Después de la instalación inicial, puede ajustar manualmente las configuraciones. Los ajustes iniciales permanecen activos hasta que el usuario los cambia.
• El panel de control se puede usar para varias instalaciones. Es posible que algunas funciones no se apliquen a su unidad.
• Asegúrese de que el LED de funcionamiento se encuentre en estado OFF antes de realizar la configuración.

1. Pulse SET y CHECK simultáneamente durante 5 segundos para ingresar al modo de configuración especial. El indicador “CONFIGURACIÓN” y “ESTADO” está encendido.
2. Pulse o para explorar las funciones.
3. Pulse SELECT para entrar en la función.
4. Pulse 🔒 o 🔑 para habilitar Sí o deshabilitar NO alguna función o establecer otras opciones.
5. Pulse SET para confirmar.

Ajustar Visualización del panel de control Descripción

1	ro aī	con	Regulación termostato externo (SÍ / NO)Para fijar la conexión del regulación termostato externo.
2	HEATER	CAP	Selección de capacidad de calentador de apoyo interior (3kW / 6kW / 9kW)Para reducir la potencia del calefactor cuando no sea necesario. Las opciones varían dependiendo del modelo.
3	Ant	FrE	Función de prevención de congelación de sistema de agua (SÍ / NO)Para activar o desactivar la función del sistema de prevención de congelación de agua cuando la unidad está en OFF.
4	TANK	con	Conexión del acumulador ACS (SÍ / NO)Para fijar la conexión del acumulador ACS.Nota: Si seleccionar “Conexión del acumulador” está en “NO”, se omite ajustar 5 ~ 14.
5	SOLAR	Pry	Prioridad solar (SÍ / NO)Para seleccionar el uso ACS del calentamiento del agua del acumulador ACS.
6	HEAT	Pry	Prioridad de calefacción (SÍ / NO)Para seleccionar la calefacción de la sala como prioridad durante el modo HEAT + TANK.Nota: Si seleccionar “Prioridad de calefacción” está en “SI”, se omite ajustar 7 ~ 8.
7	HEAT	int	Ajuste de intervalo de operación de calefacciónPara establecer el temporizador para el modo de calefacción durante el modo de HEAT + TANK (0.5 horas ~ 10 horas).
8	TANK	int	Ajuste del intervalo de funcionamiento del servicio para ACSPara ajustar el temporizador para el acumulador ACS durante el modo CALOR + ACS (5 minutos ~ 1 hora 35 minutos).
9	BOOSTER	htr	Función de refuerzo de calefactor (SÍ / NO)Para activar o desactivar la función de calefactor de refuerzo del Accumulador ACS.Nota: Si seleccionar “Función de refuerzo del calefactor” es “NO”, se omite ajustar 10.
10	BOOSTER	dly	Ajuste del tiempo de retardo de conexión resistencia eléctrica del acumulador ACSPara ajustar el temporizador para el calentador de refuerzo a ON si no se alcanza la temperatura del agua en el acumulador ACS (20 minutos ~ 1 hora 35 minutos).

- No utilice el sistema durante la esterilización para evitar quemarse o que se caliente excesivamente durante la ducha.

- Los ajustes de campo de función de esterilización han de estar configurados por un distribuidor autorizado de acuerdo con las leyes locales y las regulaciones locales.

11	5t rL	Fun	Esterilización (SÍ / NO)Para fijar la esterilización, si se requiere.Nota: Sí seleccionar “Esterilización” es “NO”, se omite ajustar 12 ~ 14.
12	5tr		Ajuste del día y la hora de esterilizaciónPara ajustar el temporizador (solo una vez a la semana, funcionará incluso en estado en espera).
13	5t rL	bo i	Ajuste de la temperatura de esterilizaciónPara fijar la temperatura para la función de esterilización (40°C ~ 75°C).
14	5tr	oPr	Tiempo continuo de esterilizaciónPara fijar el temporizador para mantener la temperatura de calentamiento a fin de completar la función de esterilización (5 minutos ~ 1 hora).

OFF/ON Ⓘ

CONECTAR O DESCONECTAR LA UNIDAD

- Cuando la unidad está encendida, el LED de funcionamiento se enciende y la temperatura real para la salida de agua y el ambiente exterior en la pantalla del panel de control.

SELECCIONAR MODO DE OPERACIÓN

• MODO DE CALEFACCIÓN

• Para ENCENDER o APAGAR el funcionamiento de la calefacción del sistemas de radiadores / suelo radiante.
• En este modo, la unidad exterior proporcionará la capacidad de calefacción a la unidad interior.

• MODO DE CALEFACCIÓN + ACS

• En este modo, la unidad exterior proporcionará la capacidad de calefacción a la unidad interior y al acumulador ACS.
• Este funcionamiento no se usa cuando el acumulador ACS no está instalado.

• MODO DEL ACS

• Para ENCENDER o APAGAR el funcionamiento del acumulador ACS.
• En este modo, la unidad exterior proporcionará la capacidad de calefacción sólamente al acumulador ACS.

PARA DISFRUTAR DE UN AMBIENTE TRANQUILO

- Esta operación reduce el ruido de la unidad. En esta condición, puede causar una disminución en la capacidad de calefacción.

PARA ACTIVAR LA RESISTENCIA ELÉCTRICA DE APOYO

• La resistencia eléctrica de apoyo brinda una capacidad de calefacción adicional durante la temperatura exterior fría y sólo puede operar en el funcionamiento del modo de calefacción para la unidad interior al activarse pulsando este botón.
• La resistencia eléctrica de apoyo se encenderá automáticamente cuando se cumple con las condiciones de configuración.
• Para desactivar manualmente el funcionamiento de la resistencia eléctrica de apoyo, pulse el botón de nuevo.

MODO DE VERIFICACIÓN DEL ESTADO DEL SISTEMA

1. Presione ☐ durante 5 segundos para ingresar en el modo STATUS (Estado).
2. Pulse ▲ o ▼ para comprobar la temperatura de agua de entrada, temperatura de acumulador ACS, frecuencia de trabajo del compresor o historial de errores.

CANCEL

• Pulse para salir del modo ESTADO.
• Cuando se ingresa al modo ESTADO, se e indicador "STATUS".

• El modo "ESTADO" no se puede activar cuando el indicador "SETTING" está encendido.

• Se recomienda que se comunique con el servicio técnico autorizado más cercano para cambiar el rango de temperatura del agua.

• Con el panel de control puede fijar el rango de temperatura para de salida del agua y la temperatura ambiente exterior.

MODO DE AJUSTE DEL SISTEMA

1. Presione durante 5 segundos para ingresar en el modo SETTING (Configuración). Se enciende el indicador "SETTING".
2. Presione o para elegir un parámetro.
3. Después de seleccionar el parámetro deseado, presione para acceder.
4. Presione o para fijar la temperatura deseada.
5. Presione SET nuevamente para confirmar la configuración.
6. Repita los pasos 2 a 5 para fijar otros parámetros.

Modo de funcionamiento Parámetro * Descripción

HEAT	out lo	Temperatura ambiente exterior establecida baja (-15°C ~ 15°C).
HEAT	out H,	Temperatura ambiente exterior establecida alta (-15°C ~ 15°C).
HEAT	H20 lo	Temperatura de salida del agua fijada a una temperatura baja del ambiente exterior (25°C ~ 55°C).
HEAT	H20 H,	Temperatura de salida del agua fijada a una temperatura alta del ambiente exterior (25°C ~ 55°C).

HEAT	OFF	Ajuste la temperatura para APAGAR el funcionamiento de la calefacción ( 5^ 35^ ).
HEATER	out on	Temperatura ambiente exterior fijada para ENCENDER el funcionamiento de la resistencia eléctrica de apoyo ( -15^ 20^ ).
TANK	SET	Temperatura fijada del acumulador ACS ( 40^ 75^ ).

AJUSTE DE CAMBIO TÉRMICO DE TEMPERATURA DEL AGUA

- Repita los pasos 3 a 5 para fijar el cambio de temperatura deseado (-5°C \~ 5°C).

Notas:

• Presione ⚙ o espere 30 segundos para salir del modo SETTING.
• La temperatura se almacenará en el sistema cuando se confirma.
• El modo "SETTING" no se puede activar cuando el indicador "SERVICE" y "STATUS" está encendido.

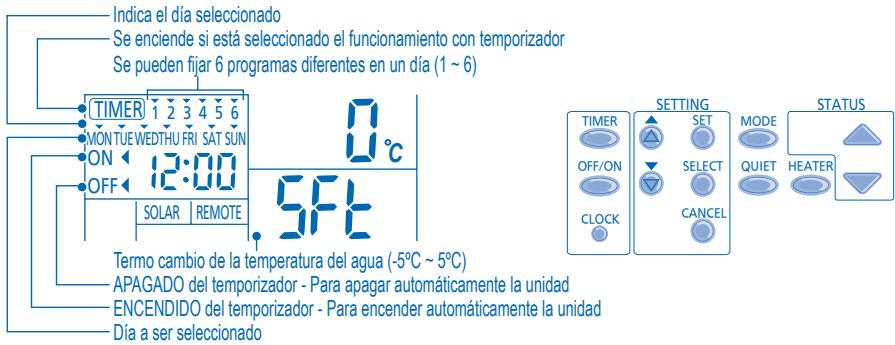

CONFIGURACIÓN DEL TEMPORIZADOR SEMANAL

Función

Entre en modo de temporizador

Fije la fecha y la hora

Paso

1. Pulse o para seleccionar el día escogido.
2. Pulse SELECT para confirmar.
3. Parpadeará el “1”; pulse SELECT para establecer el programa 1.
4. Pulse OFF/ON para seleccionar el ENCENDIDO o APAGADO del temporizador.
5. Pulse o para seleccionar la hora escogida.

Puede ajustar MODE QUIET HEATER y la temperatura de cambio térmico del agua deseada con el temporizador.

1. Pulse SET para confirmar el programa 1. El día seleccionado se resaltará con ▼.

- Después de 2 segundos, la pantalla pasará al próximo programa.

1. Repita los pasos 4 a 7 para configurar los programas 2 a 6.

- Durante el ajuste del temporizador, si no se pulsa un botón dentro de los 30 segundos, o si se pulsa el botón SET, la configuración de ese momento queda confirmada y finaliza la configuración del temporizador.

Repita los pasos anteriores.

Agregar/modificar temporizador

Desactivar temporizador

Activar temporizador

Comprobar el temporizador

Cancelar el temporizador

1. Pulse TIMER
2. Pulse ⬆ o ⬇ hasta que aparezca el día deseado, y pulse ⬆ para confirmar la selección.
3. Pulse o para comprobar los programas configurados.
4. Pulse TIMER
5. Pulse ⬆ o ⬇ hasta que aparezca el día deseado, y pulse SELECT para confirmar la selección.
6. Pulse SELECT para entrar a la configuración de programa.
7. Pulse o hasta que aparezca el programa deseado.
8. Pulse CANCEL para cancelar el programa.

Notas:

• Se puede configurar el temporizador para cada día de la semana (lunes a domingo) con 6 programas diarios.
• Cuando se produce el encendido de la unidad debido a la activación del Timer, se usará la última temperatura de establecida para el control de la temperatura de la salía de agua.
• El mismo programa de temporizador no se puede repetir en el mismo día.
• También pueden seleccionarse conjuntos de días con el mismo ajuste de temporizador.
• Facilita el ahorro de energía permitiéndole establecer hasta 6 programas en cualquier día dado.

- Apague la unidad antes de limpiarla.

INSTRUCCIONES DE LIMPIEZA

• No utilice benceno, disolvente o limpiador en polvo.
• Utilice sólo jabones ( pH7) o detergentes domésticos neutros.
• No utilice agua con una temperatura superior a 40°C.

INDICACIONES

- Para garantizar un desempeño óptimo de la unidad, el mantenimiento de la limpieza se debe realizar en intervalos regulares. Consulte con un distribuidor autorizado.

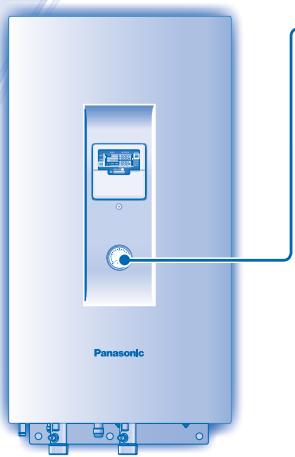

INDICADOR DE PRESIÓN DEL AGUA

• No presione ni golpee la cubierta de vidrio con objetos duros y puntiagudos. Esto puede dañar la unidad.
• Asegúrese de que la presión de agua esté entre 0,05 y 0,3 MPa (0,1 MPa = 1 bar).
• En caso de que la presión del agua esté fuera de ese rango, consulte a un distribuidor autorizado.

UNIDAD INTERIOR Y PANEL DE CONTROL

• No salpique agua directamente.
• Limpie la unidad suavemente con un paño suave y seco.

FILTRO EXTERNO

- Limpie el filtro externo al menos una vez al año. Si no lo realiza, esto podría atascar el filtro, provocando el consecuente fallo en el sistema. Consulte con su servicio técnico autorizado.

UNIDAD EXTERIOR

• No obstruya la entrada de agua ni las ventilaciones de salida de aire, ya que esto podría provocar un rendimiento bajo o avería. Retire los obstáculos para garantizar la ventilación.
• Durante el invierno, limpie y retire la nieve que está cerca de la unidad exterior para que la nieve no cubra la entrada de aire ni las ventilaciones de salida de aire.

INSPECCIÓN

• Con el fin de garantizar el rendimiento óptimo de la unidad, las inspecciones de temporada de la unidad, el filtro externo y el cableado se ha de llevar a cabo por un servicio técnico autorizado.
• Limpie cualquier obstrucción en las ventilaciones de entrada y salida de aire de la unidad exterior.

SI NO SE VA A UTILIZAR LA UNIDAD DURANTE UN PERIODO PROLONGADO DE TIEMPO

- Apague la unidad.

NO UTILICE LA UNIDAD SI

APAGUE EL SUMINISTRO DE ENERGÍA y luego consulte con el servicio técnico autorizado bajo las siguientes condiciones:

• Si escucha ruidos extraños durante el funcionamiento.
• Agua o elementos extraños entrado en el panel de control.
• Si hay escapes de agua de la unidad interior.
• Si el interruptor del circuito salta frecuentemente.
• El cable de alimentación está demasiado caliente.

LOCALIZACIÓN DE AVERÍAS

Las siguientes señales no indican un mal funcionamiento.

SEÑAL		CAUSA
Sonido de burbujeo durante el funcionamiento.	►	Flujo del refrigerante en el interior de la unidad.
El aparato tarda varios minutos en funcionar tras volver a encenderlo.	►	El retraso responde a un dispositivo de protección del compresor de la unidad.
La unidad exterior genera agua o vapor.	►	Se produce condensación o evaporación en los tubos.
La unidad exterior genera vapor durante el modo de calefacción.	►	Esto se debe al proceso de descongelación que tiene lugar en el intercambiador de calor.
No funciona la unidad exterior.	►	Cuando la temperatura exterior está fuera del rango de funcionamiento, el sistema de bomba de calor activa su protección.
Se detiene la operación del sistema de bomba de calor aire a agua.	►	El sistema de bomba de calor entra en el modo de control de protección. El compresor se detiene cuando la temperatura de entrada de agua es inferior a 18°C; el calentador de respaldo se enciende cuando la temperatura de entrada del agua es inferior a 23°C.
Dificultad del sistema para calentar.	►	Cuando la calefacción es operada por la unidad interior junto con la calefacción del piso o el calentador del panel simultáneamente, puede haber casos donde la temperatura del agua tibia esté bajando y cause que se debilite la calefacción del piso o del calentador del panel.Cuando la temperatura de aire exterior es baja, puede disminuye el rendimiento.La nieve bloquea la salida o entrada de aire en la unidad exterior.Cuando la temperatura de salida de agua es baja, puede disminuye el rendimiento.
El sistema no se puede calentar instantáneamente.	►	Debido a la naturaleza del sistema de bomba de calor, puede tardar un tiempo que se caliente el agua si la unidad está operando desde un arranque en frío.
Si no está activado, el calentador de respaldo se ENCIENDE automáticamente.	►	El ENCENDIDO del calentador de respaldo es una medida de protección para el intercambiador de calor de la unidad interior.
La operación se inicia automáticamente incluso sin temporizador ON.	►	Se ha ajustado el temporizador de esterilización.

Compruebe lo siguiente antes de llamar a un técnico.

SEÑAL	COMPRUEBE
Las función de calefacción no funciona eficientemente.	Programe la temperatura correctamente.La válvula del radiador está cerrada.Limpie cualquier obstrucción en las ventilaciones de entrada y salida de aire de la unidad exterior.
Funcionamiento ruidoso.	Compruebe si la unidad está instalada en una pendiente o si la tapa no está cerrada correctamente.
La unidad no funciona.	Compruebe si el disyuntor está activado.
El LED de funcionamiento no enciende o la pantalla del panel de control está en blanco.	Está desconectado el suministro de energía o hay un fallo eléctrico.

El LED de funcionamiento parpadea y aparece un código de error en la pantalla del panel de control.

Botón de modo calefactor forzado

FORCE

En caso de que haya avería del sistema de bomba de calor de aire a agua, se puede usar la resistencia eléctrica de apoyo para calentar el agua. Pulse FORCE para encender el calefactor de respaldo.Pulse OFF/ON para detener el funcionamiento del calefactor forzado.Durante el modo calefactor forzado, no se permiten ninguna de las otras operaciones.

PARA DESFRUTAR DE UM AMBIENTE SOSSEGADO

Entrar no modo temporizador

Configure dia & hora

Passo

Prima

para seleccionar o dia desejado.
2. Prima para confirmar.

Desactivar temporizador

Activar temporizador

Cancelar temporizador

- Desligue a unidade antes de efectuar a limpeza.

INSTRUÇÕES DE LIMPEZA

PARA PREPARAR A UNIDADE PARA UM PERÍODO DE INACTIVIDADE PROLONGADO

NASTAVENÍ SPECIÁLNÍCH FUNKCÍ

Información para usuarios sobre la recogida y eliminación de aparatos viejos

Estos símbolos en los productos, embalajes y/o documentos adjuntos, significan que los aparatos eléctricos y electrónicos y las baterías no deberían ser mezclados con los desechos domésticos.

Para el tratamiento apropiado, la recuperación y el reciclado de aparatos viejos y baterías usadas, por favor, observe las normas de recogida aplicables, de acuerdo a su legislación nacional y a las Directivas 2002/96/CE y 2006/66/CE.

Al desechar estos aparatos y baterías correctamente, Usted estará ayudando a preservar recursos valiosos y a prevenir cualquier potencial efecto negativo sobre la salud de la humanidad y el medio ambiente que, de lo contrario, podría surgir de un manejo inapropiado de los residuos.

Para mayor información sobre la recolección y el reciclado de aparatos y baterías viejas, por favor, contacte con su comunidad local, su servicio de eliminación de residuos o al comercio donde adquirió estos aparatos.

Podrán aplicarse penas por la eliminación incorrecta de estos residuos, de acuerdo a la legislación nacional.

Para usuarios empresariales en la Unión Europea

Si usted desea desechar aparatos eléctricos y electrónicos, por favor contacte con su distribuidor o proveedor a fin de obtener mayor información.

[Informacion sobre la Eliminación en otros Países fuera de la Unión Europea]

Estos símbolos sólo son válidos dentro de la Unión Europea. Si desea desechar estos objetos, por favor contacte con sus autoridades locales o distribuidor y consulte por el método correcto de eliminación.
