MODE D'EMPLOI KY-B84BG PANASONIC

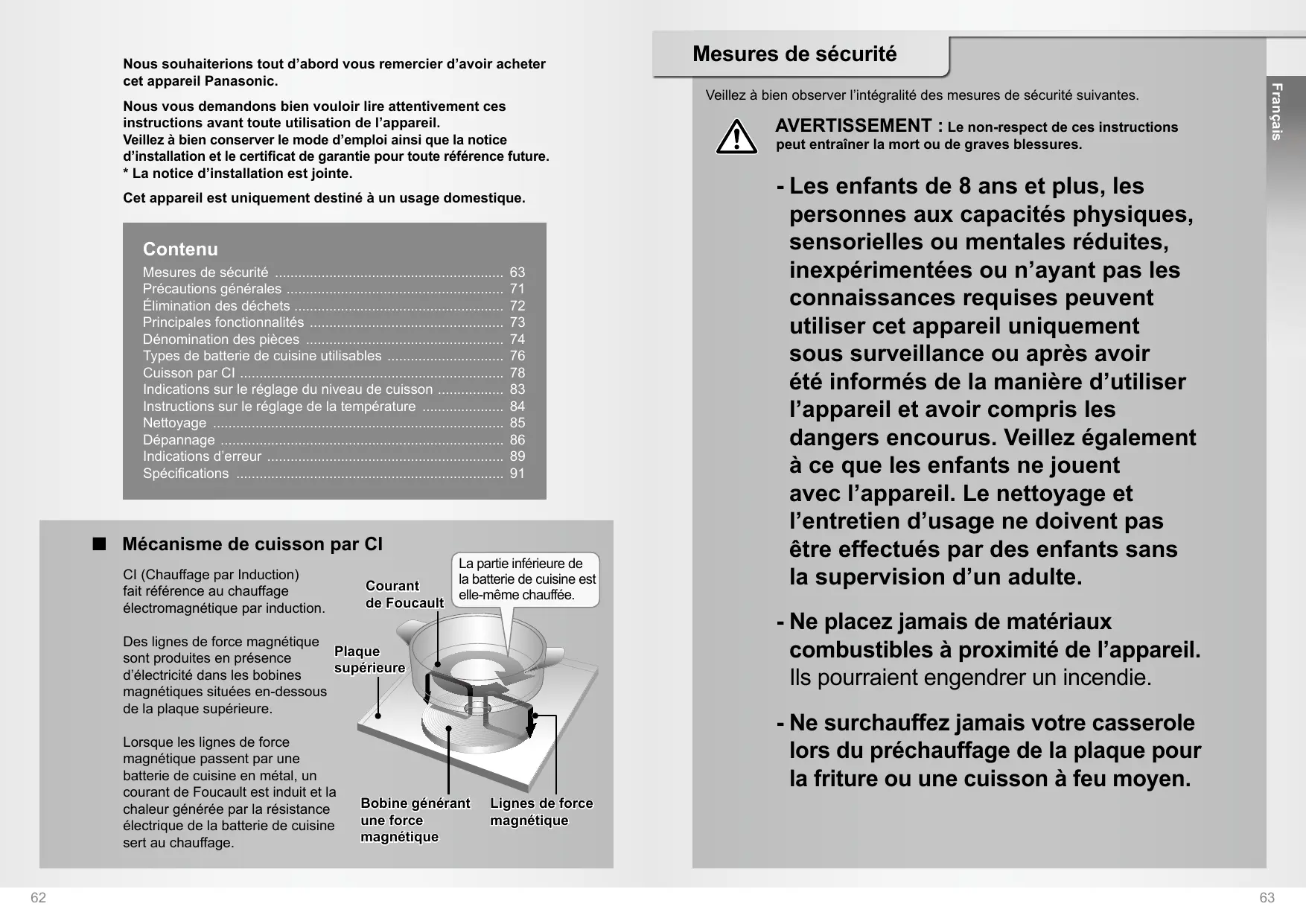

Nous souhaiterions tout d'abord vous remercier d'avoir acheter cet apparéil Panasonic.

Nous vous demandons bien pouvoir dire attentivement ces instructions avant toute utilisation de l'appareil.
Veillez à bien conserver le mode d'emploi ainsi que la notice d'installation et le certificat de garantie pour toute reférence f * La notice d'installation est jointe.

Cet apparéil est uniquement destiné à un usage domestique.

Contenu

Mesures de sécurité 63

Précautions générales 71

Élimination des déchets 72

Principales fonctionnalités 73

Denomination des pieces 74

Types de batterie de cuisine utilisables 76

Cuisson par CI 78

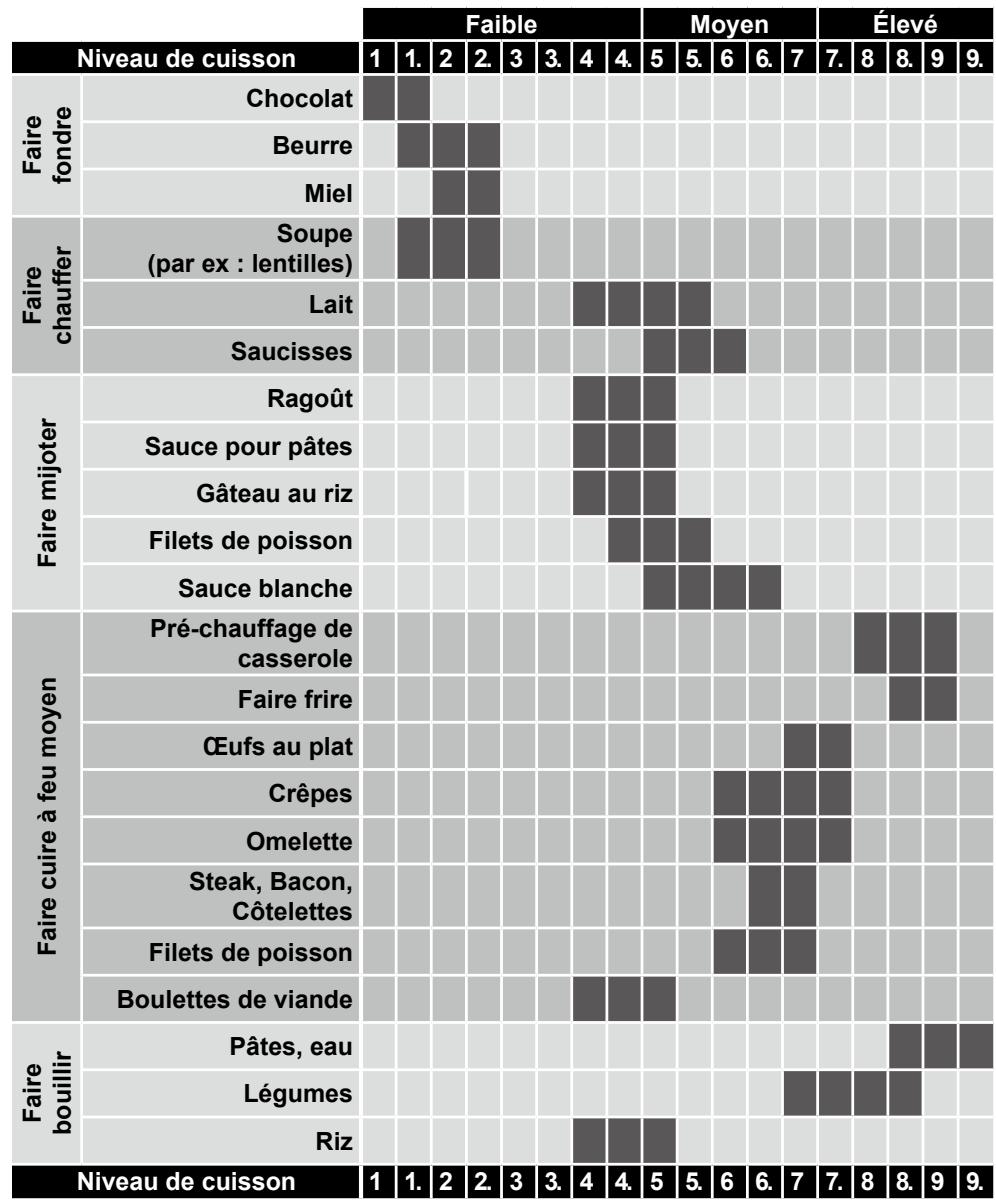

Indications sur le réglage du niveau de cuisson 83

Instructions sur le réglage de la température 84

Nettoyage 85

Dépannage 86

Indications d'erreur 89

Spécifications 91

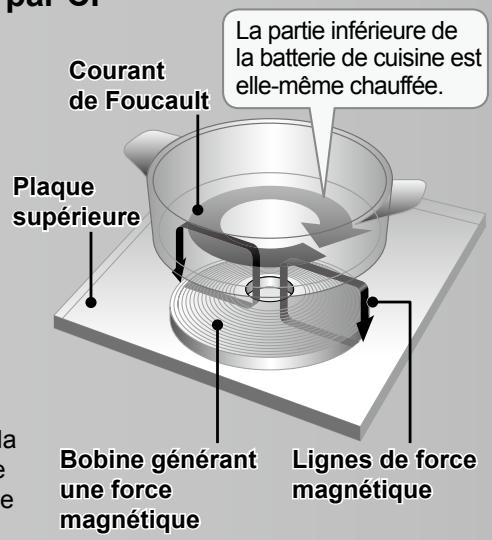

Mécanisme de cuisson par CI

CI (Chauffage par Induction) fait reférence au chauffage électromagnétique par induction.

Des lignes de force magnétique sont produites en presence d'électricité dans les bobines magnétiques situées en-dessous de la plaque supérieure.

Lorsque les lignes de force magnétique passent par une batterie de cuisine en métal, un courant de Foucault est induit et la chaleur généraee par la résistance électrique de la batterie de cuisine sert au chauffage.

Mesures de sécurité

Veillez à bien observer l'intégralité des mesures de sécurité suivantes.

AVERTISSEMENT : Le non-respect de ces instructions peut entraîner la mort ou de graves blessures.

• Les enfants de 8 ans et plus, les personnes aux capacités physiques, sensorielles ou mentales réduites, inexpérimentées ou n'ayant pas les connaissances requises peuvent utiliser cet apparéil uniquement sous surveillance ou après avoir été informés de la manière d'utiliser l' apparéil et avoir compris les dangers encourus. Veillez également à ce que les enfants ne jouent avec l' apparéil. Le nettoyage et l'entretien d'utilisation ne doit pas être effectuels par des enfants sans la supervision d'unadulte.
• Ne placez jamais de matériaux combustibles à proximé de l'appareil. Ils pourraient engendrer un incendie.
• Ne surchauffez jamais votre casserole lors du préchauffage de la plaque pour la friture ou une cuisson à feu moyen.

AVERTISSEMENT : Le non-respect de ces instructions peut entraîner la mort ou de graves blessures.

• Veillez à bien respecter les avertissements suivants afin de garantir le bon fonctionnement du capteur IR.

• Veillez à ce que votre batterie de cuisine couvre complètement le capteur IR (sensor).

• Sélectionnez et utilisez la plaque de cuisson par induction avant gauche avec le capteur de commande de température de friture (L) pour vos fritures. N'utilisez jamais l'autre plaque de cuisson par Cl. Veillez à bien observer les instructions sur la quantité et la profondeur d'huile à utiliser.

Quantité : 200 g minimum (0,22 l)
Profondeur : 1 cm minimum

• Veillez à bien essuyez l'eau présente sur la plaque supérieure, sur l'intérieur et sur l'extérieur de votre batterie de cuisine. En cas de non-respect de ces avertissements, le capteur IR risque de ne pas fonctionner correctement, l'huile risque de surchauffer, ce qui pourrait engendrer un incendie.

• Veillez à remuer les liquides (soupes, comptes) avant de les chauffer. Dans le cas contraire, les liquides risqueraient de giclér, de vous brûler ou de vous blesser et la casserole de sauter et d'endommager la plaque supérieure.

• Ne touchez jamais la plaque supérieure ou le cadre supérieur pendant ou après utilisation. Redoublez d'attention lorsque levoyant d'avertissement de haute température (△) s'allume ou H clignote sur l'affichage d'une des plaques de cuisson par Cl.
• Veillez à ne pas appliquer de haute pression ou à faire tomber d'objets sur la plaque supérieure. Elle risquerait de se fissurer et de produit une décharge électrique.
• Ne placez jamais d'objets explosifs (brûleurs à gaz portatifs, cylindres en acier et conserves, par exemple) sur ou à proximité de l'appareil. Il pourrait chauffer par mégarde et exploser.

AVERTISSEMENT : Le non-respect de ces instructions peut entraîner la mort ou de graves blessures.

• Ne laissez jamais d'objets métalliques (couteaux, fourchettes, cuillères, couvercles, papier / plats en aluminium, bocaux pasteurisés,annesux magnétiques, montres ou accessoires) sur ou à proximité de la plaque supérieure ou toucher la batterie de cuisine lorsque la plaque de cisson par Cl est en marche. Ils risqueraient de chauffer et de vous brûler ou vous blesser.
• Ne démontez, réparez ou modifiez jamais l'appareil. Pour toute réparation, veuillez contacter le vendeur chez qui vous avez acheter l'appareil.

• Une fois que vous aurez fini, utilisez les commandes pour éteindre l'appareil (l'interrupteur principal), ne vous fiez pas au détecteur de casserole (fonctionnalités de sécurité). Si prévoyez de ne pas utiliser l'appareil pendant longtemps, éteignez le disjoncteur.

• En cas de dysfonctionnement ou de panne, arrêtez immédiatement d'utiliser l'appareil. Éteignez l'interrupteur principal et le disjoncteur puis contactez le service après-vente. Dans le cas contraire, l'appareil risque de dégager de la fumée, vous risqueriez de vous brûler ou de vous électrocuter. Exemples de pannes :

• Émissions d'odeurs de brûlé par l'appareil.

• Sensation de présence courant électrique en touchant la plaque supérieure ou le cadre supérieur.
• Fissuration de la plaque supérieure.
• Surchauffe du cordon d'alimentation.
• Arrêt de l'alimentation électrique au mouvement du cordon d'alimentation.

En cas d'endommagement du cordon d'alimentation à fixation en Y, veillez à ce que son remplacement soit effectué par le fabricant, le service après-vente ou toute autre personne possédant des qualifications similaires afin d'éviter tout danger.

• Cet apparéil doit être mis à la terre pour empêcher toute électrocution ou tout incendie.

AVERTISSEMENT : L'appareil et les pieces accessibles qui le composent chauffent au cours de l'utilisation. Veillez donc à ne pastoucher les éléments de chauffage. Veillez également à éloigner les enfants de moins de 8 ans, sans surveillance continue.

AVERTISSEMENT : Toute cuisson sans surveillance sur une plaque de cuisson avec de laGRAISSÉ ou de l'huile peut être dangereuse et présente un risque d'incendie. Ne tentez JAMAIS d'éteindre un incendie avec de l'eau. Éteignez plutôt l'appareil puis recouvre la flamme avec, par exemple, un couvercle ou une couverture anti-feu.

AVERTISSEMENT: Danger d'incendie: ne stockez jamais d'objets sur les surfaces de cuisson.

AVERTISSEMENT: Si la plaque supérieure est fissurée, ne la touche pas. Éteignez l'interrupteur principal pour éviter toute eventuelle electrocution. Contactez le vendeur chez qui vous avons acheter l'appareil.

ATTENTION : Le non-respect de ces instructions peut engendrer des lésions corporelles ou l'endommagement de propriété.

• Si l'huile émet de la fumée, éteignez immédiatement l'interrupteur principal. Dans le cas contraire, elle risquérait de prendre feu.
• Attention aux éclaboussures d'huile chaude. N'approchez jamais votre visage de la cuisine. Cela représenté un risque d'incendie.
• N'utilisez jamais d'huile préalablement chauffée sur d'autres apparèils, comme une cusinière à gaz. Le « système de contrôle de haute température » ne fonctionnera alors pas correctement, ce qui présente un risque d'incendie.
• Redoublez d'attention lors du préchauffage d'une casserole ne contenant qu'une petite quantité d'huile. La casserole risque de surchauffer et d'être endommagée.
• Veiliez à ce que la batterie de cuisine resté stable. Sinon, elle risquerait de vous blesser ou de vous brûler.

ATTENTION : Le non-respect de ces instructions peut engendrer des lésions corporelles ou l'endommagement de propriété.

• Ne placez jamais de papier ou de chiffon sous la batterie de cuisine. Illes pourraient etre brulés par la chaleur de la batterie de cuisine.
• Ne faites jamais chauffer la batterie de cuisine à vide ou surchauffer vos alimentés. Les alimentés pourraient brûler et la batterie de cuisine risquerait d'être endommagée.
• Utilisez cet apparéil uniquement pour cuisiner. Sinon, vous risqueries d'engendrer la surchauffe ou le dysfonctionnement de l' apparéil et de déclencher un incendie.
• Veuillez consulter votre médecins si vous portez un apparéil Médical (un pacemaker, par exemple). Le fonctionnement de cet apparéil risque d'affector le fonctionnement d'un apparéil Médical.
• N'utilisez jamais de nettoyeur à la vapeur.

Précautions générales

• Cet apparéil n'a pas été concu pour être utilisé avec une minuteurie externe ou un système de commande à distance indépendant.

• L'appareil émet des lignes de force magnétique. Ne placez jamais d'objets à proximé de l'appareil qui seraient affectés par le magnétisme.

• Les radios, téléviseurs, aides auriculaires, par exemple, sont susceptibles de percevoir des interférences sonores.
• Vos tickets magnétiques et cartes bancaires, par exemple, pouraient être effacés ou endommages.
• N'utilise jamais d'autres apparèts de cuisson par Cl, comme un cuisseur de riz par Cl ou une table de cuisson par Cl portative sur la plaque supérieure. Les ondes electromagnétiques générées par ces apparèits pourraient endommager l'appareil.
• Ne mettez jamais vos condiments ou alimentés dans l'armoire située en-dessous de l'appareil. La chaleur dégagée risquerait de les abimer.
• Si la plaque supérieure ou le cadre supérieur venaient à être tachés par des alimentes acides, comme du vinaigre, de la confiture ou du jus de citron, veiliez à les essuyer immédiatement. Sinon, la plaque supérieure ou le cadre supérieur risqueraient de se décolorer.
• Veiliez à ne pas égratigner le cadre supérieur avec le fond de votre casserole ou de la placer chaude sur ce dernier. Ceci risquerais d'endommager le cadre supérieur.
• Ne mettez jamais d'eau ou autre object sur le pupitre de commande. Ceci risquerait d'engendrer un dysfonctionnement des touches du pupitre de commande.
• N'obstruez pas les bouches d'entrée ou de sortie. Ceci risquerait d'actionner le système de détction d'obstruction du filtre des bouches d'entrée et de sortie et de couper automatiquement l'alimentation générale.
• Étant donné que les ② plaques de cuisson par Cl peuvent atteindre un niveau élevé de chaleur, voirlez à vérifier et à le régler ce niveau féquèment.

■ Informations sur l'élimination des équipements électroniques & ELECTRIques (ménages privés)

Ce symbole présente sur les produits et / ou dans la documentation jointe signifie que les produits électriques et électroniques ne doivent être mélangés avec les déchets domestiques usuels.

Afin qu'ils puissant être correctement traités, récapérés et recyclés, nous vous demandons de bien fouvoir les déposer aux points de collection désignés, où ils seront repris Gratisement.

Alternatively, dans certains pays, vous pourrez returner vos équipements à votre revendeur lors de l'achat d'un nouveau produit similaire.

En éliminant correctement ce produit, vous contribuerez à la sauvégarde de précieuses ressources et empêcherez ainsi la propagation éventuelle des effets négatifs que pourrait avoir le mauvais traitement des déchets sur la santé humaine et l'environnement. Veuillez contacter les autorités locales de votre région pour en savoir plus sur le point de collection désigné le plus proche.

Conformément à la législation nationale, vous série susceptibles d'être pénalisé pour toute mauvaise élimination de ces déchets.

■ Informations sur l'élimination dans les autres pays situés en-dehors de l'Union Européenne

Ce symbole est uniquement valable au sein de l'Union Européenne.

Dans le cas où vous souhaiteriez vous débarrasser de ce produit, nous vous invitons à contacter les autorités locales de votre région ou à un revendeur afin d'en savoir plus sur la méthode d'élimination à suivre.

Principales fonctionnalités

Sûre, propre, grande efficacité

Plaque supérieure plate et facile d'entretien

Sans flamme
Cuisson efficace

Favorable à un usage domestique
Pour maisons isolées et cuisines équipées

Écologique

N'émet aucun dioxyde de carbone dans les maisons et est économe en énergie

Technologie de capteur IR de Panasonic

Le capteur IR de Panasonic (système de contrôle de température) permet de maintainir la température à celle réglée en détectant rapidement les températures sur le fond de la batterie de cuisine, ce qui facilitite la préparation debons petits plats.

• Câpteur de contrôle de température de cuisson à feu moyen
• Câpteur de contrôle de température de friture, etc.

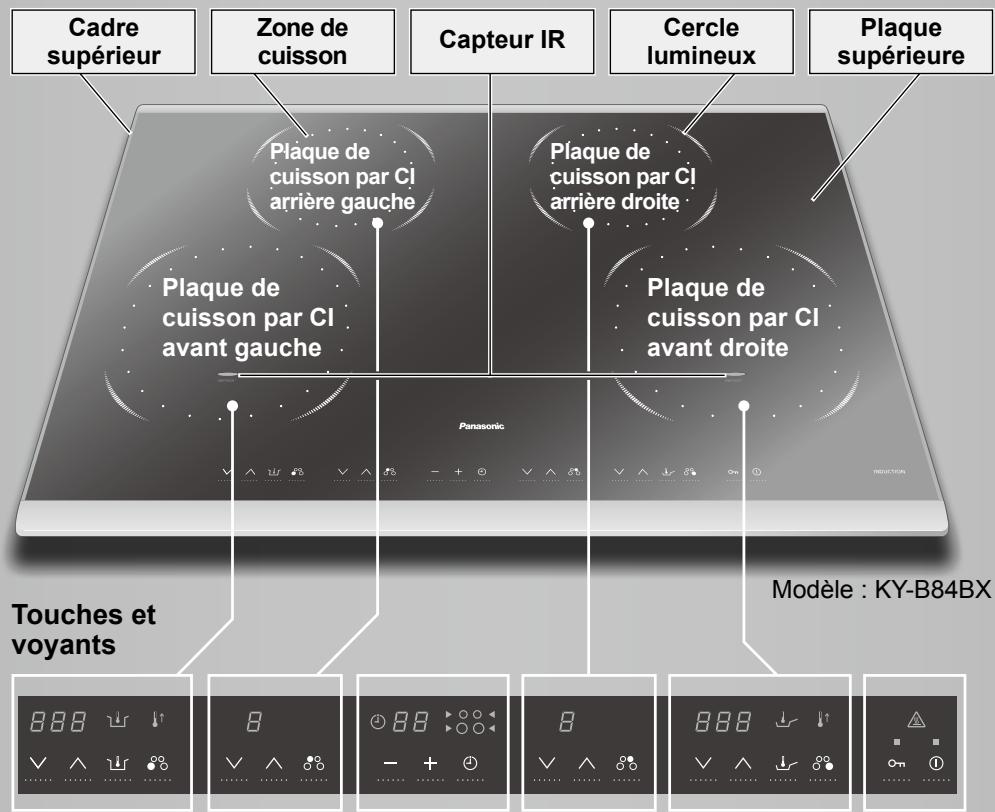

Unité principale et pupitre de commande

Capeur de contrôle de température de friture

(voir page 80.)

Voyants de préchauffage (Voir page 81.)

Minuterie

(Voir page 82.)

Capteur de contrôle de température de cuisson à feu moyen

(Voir page 80.)

Voyants de préchauffage

(Voir page 80.)

Menu de chauffage (voir page 79.)

Disponible sur toutes les plaques de cuisson par Cl.

Commandes d'usage

Voyant d'avertissement de haute température

• Ce voyant s'allume lorsque la plaque supérieure devient chaude.
• Mème après mis l'appareil hors tension, ⋆ reste allumé tant que la plaque supérieure est encore chaude et ⋅ clignote sur les pupitres de commande pour indiquer que les plaques de cuisson par Cl sont chaudes.

Interrupteur et voyant d'alimentation générale

• Levoyant d'alimentation principale s'allume lorsque l'appareil est sous tension.
• Si l'appareil n'est pas utilisé pendant 1 minute ou plus, l'alimentation principale se coupe automatiquement.

Touche et voyant de verrouillage de sécurité infant

• Cette touche sert à verrouiller toutes les opérations de chauffage pour empêcher toute mauvaise utilisation de l'appareil.
• Une fois que vous avez mis l'appareil sous tension, touche puis maintenez la touche enforcée pendant 3 secondes. Pour désactiver cette protection, touche et maintenez à nouveau la touche enforcée pendant 3 secondes.

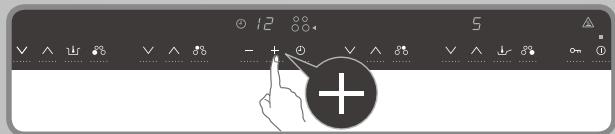

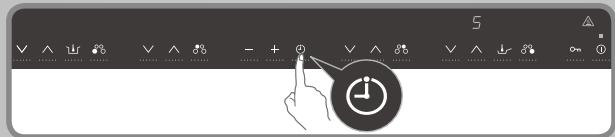

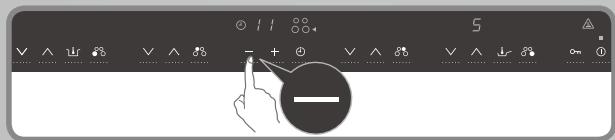

Minuterie

• La minuterie peut être utilisé avec le menu de Chauffage de toutes les plaques de cuisson par Cl.
• Elle ne peut cependant pas etre utilisée avec le Capteur de contrôle de temperture de cuisson à feu moyen ou le Capteur de contrôle de temperture de friture.
• Veuillez vous référer à la page 82 pour de plus amples informations sur le réglage de la minuterie.

Zones de cuisson

Zone de cuisson
KY-B84BX/KY-B64BX
KY-B84BG / KY-B64BG

Utilisez les lignes blanches en pointillés comme reference.

Utilisez les zones imprimées en blanc comme reference.

Cercle lumineux (Pour les modèles KY-B84BX/ KY-B64BX uniquely)

Lorsque l'interrupteur d'alimentation générale est allumé, les cercles lumineux rayonnent en bleu. Les cercles lumineux sont encore plus lumineux autour des plaques cuisson par Cl utilisées.

Types de batterie de cuisine utilisables

Matériau

Batterie de cuisine compatible

Fer / fonte

Fonte émailée

Acier inoxydable magnétique (bâton d'aimants sur le fond.)

• Il se peut que la puissance de chauffage ne soit pas aussi forte pour certaines batteries de cuisine en acier inoxydable.

Batterie de cuisine incompatible

• Aluminium / cuivre
• Verre réfractaire
• Batterie de cuisine en céramique et en terre

Formedu fond

Batterie de cuisine compatible

Le fond est plat et entre uniformément en contact avec la plaque supérieure.

Batterie de cuisine incompatible

Batterie de cuisine à fond rond

Batterie de cuisine avec pieds ou protusions

Batterie de cuisine à fond fin

Batterie de cuisine à fond incurve

• N'utilisez jamais de batterie de cuisine à fond incurve de 3 mm ou plus, car les fonctionnalités de sécurité risquent de ne pas s'activer correctement, la puissance de chauffage d'être diminuée ou la batterie de cuisson de ne pas être chauffée.

Taille (diametre du fond)

Batterie de cuisine compatible

Pour les plaques de cuisson par Cl avant : 14,5 cm ou plus

Pour les plaques de cuisson par CI arrrière : 12 cm ou plus

• Utilisez la batterie de cuisson qui correspond à la taille de la zone de cuisson.

ATTENTION

• Ne chauffez jamais votre batterie de cuisine en émail à vide. Veillez à ne pas écorderer votre batterie de cuisine en émail au cours de la cuisson. Le revêtement en émail risquerait de fondre et d'endommager la plaque supérieure.

• N'utilisez jamais de batterie de cuisine en céramique ou en terre, même si elle est destinée à la cuisson par induction.

• En fonction de la taille, certaines batteries de cuisson en céramique et en terre risquent d'endommager les plaques de cuisson par Cl.

• Une fois que la plaque de cuisson par Cl atteint une température élevée, la puissance de chauffage sera contrôleafin de réduire le niveau de cuisson. La cuisson ne fera pas correctement, ce qui affertera donc la performance de cuisson. Les fonctions de sécurité risquent également d'arrêter automatiquement le rechauffement de la plaque de cuisson.

REMARQUE

En utilisant le capteur de contrôle de température de friture ou le capteur de contrôle de température de cuisson à feu moyen, vous serez susceptibles d'être confronté aux situations suivantes en fonction du type, du matériel, de la forme ou de la taille du fond de la batterie de cuisine.

• La température réelle de l'huile varie en fonction de la température d'huile régée.
• La durée de préchauffage se rallonge.
• La batterie de cuisine n'est pas chauffée suite à la détéction d'une anomalie.

Comment vérifier la compatibilité de la batterie de cuisson des plaques de cuisson par CI

1. Remplissez votre batterie de cuisine avec environ une tasse d'eau et place-la sur la plaque de cuisson par Cl.

2. Effleurez la touche servant àmettre l'appareil sous tension.

1. Effleurez la touche de la plaque de cuisson par Cl que vous souhaitez utiliser et vérifie l'etat duvoyant d'alimentation.

(Pour une utilisation de la plaque de cuisson par Cl avant gauche)

• Si la batterie de cuisine est compatible, levoyant d'alimentation restera allumé.
• Si elle ne l'est pas, le voyant d'alimentation clignotera.

1. Effleurez la touche que vous avons actionné à l'objet 3 pour éteindre la plaque de cuisson par Cl.

(Pour une utilisation de la plaque de cuisson par Cl avant gauche)

Preparation

1. Placez la batterie de cuisson au centre de la plaque de cuisson par Cl.

2. Pour les plaques de cuisson par Cl avant, positionné la batterie de cuisson de sorte à ce qu'elle recouvre les capteurs IR.

3. Pour faire frire ou cuire vos alimentes à feu moyen, voirlez à essuyer l'eau et les tâches qui se trouvent sur la plaque supérieure ainsi que sur

l'intérieur et l'extérieur de la batterie de cuisson afin que l'appareil puisse correctement détecter la température de la batterie de cuisine.

• Le capteur IR sert à détecter et à réguler la température sur le fond de la batterie de cuisine. Il empêche toute surchauffe et renvoie la température à celle réglée si la température venait à descendre après que vous ayez ajouté des ingrédients.

2.Effleurez (maintenez légèrement enfonnée) cette touche pourmettre l'appareil sous tension.

Si l'appareil n'est pas utilisé pendant 1 minute ou plus, l'alimentation principale se coupe automatiquement.

Le cas échéant, veuillez remetre l'appareil sous tension.

3.Procedez a I'opération souhaitee.

• Pour le menu de chauffage, voir page 79.
• Pour le menu de cuisson à feu moyen, voir page 80.
• Pour le menu de friture, voir page 80.

Fonctionnalités de sécurité

En cas d'anomalie, la plaque de cuisson par Cl s'eteint automatiquement.

• Arrêt automatique par non-détection de casserole (voir page 89.)
• Arrêt automatique par détention d'un petit object (voir page 89.)
• Arrêt automatique par détéction d'une casserole vide (voir page 90.)
• Arrêt automatique par oubli de mise à l'arrêt (voir page 86.)

Si l'appareil n'est pas utilisé, ce dernier est automatiquement mis hors tension.
- Coupure automatique de l'interrupteur d'alimentation générale (voir page 86.)

La puissance de chauffage est automatiquement réduite pour empêcher la surchauffe de l'appareil.

• Fonction de prévention de surchauffe (voir page 87.)

Levoyant s'allume lorsque la plaque supérieure estchaude.
- Voyant d'advertisement de haute température (voir page75.)

Le pupitre de commande est verrouillé pour empêcher toute mauvaise utilisation de l'appareil.

• Verrouillage de sécurité infant (voir page 75.)

■ Menu de chauffage

Pour cuire à feu doux, bouillir, chauffer, cuire à la vapeur, frire et cuire à feu moyen vos alimentés

Disponible sur toutes les plaques de cuisson par Cl.

AVERTISSEMENT

• Remuez les liquides avant de les chauffer. Dans le cas contraire, vos ingrédents risqueraient de soudainement vous éclabousser ou votre casserole risquerez de sauter et de vous brûler ou vous blesser.
• Ne surchauffez jamais votre casserole lors du préchauffage de la plaque pour la friture ou une cuisson à feu moyen.

ATTENTION

Redoublez d'attention lors du préchauffage d'une casserole ne contenant qu'une petite quantité d'huile. La casserole risque de surchauffer et d'être endommagée.

1. Effleurez la touche de la plaque de cisson par Cl que vous souhaitez utiliser pour commencer à la faire chauffer.

(Pour une utilisation de la plaque de cuisson par Cl avant gauche)

Niveau de chauffage par défaut

2.Effleurez cette touche pour régler le niveau de cuisson.

(Gauche : diminuer, droite : augmenter)

Ce niveau est régliable sur 18 niveaux. (Voir page 83.)

Effleurez et maintenez la touche enfoncée pour pouvoir rapidement changer de niveau de cuisson.

• Pour de plus amples informations sur le réglage de la minuterie, voir la page 82.

3.Effleurez la touche que vous avez actionné à l' étape 1 pour éteindre la plaque de cuisson par Cl.

(Pour une utilisation de la plaque de cuisson par Cl avant gauche)

REMARQUE

Pour une cuisson de plus de 45 minutes, utilisez la fonction de minuterie pour empêcher l'activation de l' « Arrêt automatique par oubli de mise à l'arrêt » . Pour de plus amples informations sur le réglage de la minuterie, voir la page 82.

■ Menu de cuisson à feu moyen avec le Capteur de contrôle de température de cuisson à feu moyen

Disponible pour la plaque de cuisson par CI droite.

1.Effleurez cette touche pour actionner le capteur de contrôle de température de cuisson à feu moyen.

Température par défaut: 200 °C

2.Effleurez cette touche pour régler la température.

(Gauche : diminuer, droite : augmenter)

Plage de réglage de la température: 140^ à 230^ (voir page 84.)

La température réelle du fond de la casserole peut varier à partir de la température régée en fonction de la casserole que vous utilisez. Réglez la température avec ces touches.

1. Une fois que levoyant de préchauffage (↑)disparait, vous pouvez ajouter vos ingrédents.

L'appareil émet des bips.

Lorsque la plaque de cuisson par Cl arrêté droit est utilisé simultanément, la durée de préchauffage sera plus longue.

1. Effleurez cette touche pour désactiver le capteur de contrôle de température de cuisson à feu moyen.

REMARQUE

La minuterie ne peut être utilisée avec le « capteur de contrôle de température de cuisson à feu moyen »

■ Menu de friture avec le Capteur de contrôle de température de friture

Disponible pour la plaque de cuisson par Cl gauche.

AVERTISSEMENT

Pendant la friture, utilisez au minimum 200 g d'huile et conserver au moins 1 cm de profondeur. Sinon, il peut engendrer un incendie.

1.Effleurez cette touche pour actionner le capteur de contrôle de température de friture.

Température par défaut: 180^

2.Effleurez cette touche pour régler la température.

(Gauche : diminuer, droite : augmenter)

Plage de réglage de la température: 140^ à 200^ (voir page 84.)

La température réelle de l'huile peut varier à partir de la température régée en fonction de la batterie de cuisine. Réglez la température avec ces touches.

1. Une fois que levoyant de préchauffage (↑)disparait, vous pouvez ajouter vos ingrédents.

L'appareil émet des bips.

1. Effleurez cette touche pour désactiver le capteur de contrôle de température de friture.

REMARQUE

• La minuterie ne peut être utilisée avec le « capteur de contrôle de température de friture »
• Le « capteur de contrôle de température de friture » et la plaque de cuisson par Cl arrêté gauche ne peuvent être utilisés simultanément.

Pour que le Capteur de contrôle de température de friture continue de fonctionner correctement

• Veillez à bien observer les instructions sur la quantité et la profondeur d'huile à utiliser.
  Quantité : 200 g à 800 g (0,22 L à 0,9 L)
  Profondeur : 1 cm minimum
• Placez la batterie de cuisson au centre de la plaque de cuisson par Cl.
• N'utilise jamais d'huile chaude, de couleur marron, trouble ou pleine de résidus d'aliments.
• Faites attention au type, au matériel, à la forme et à la taille du fond de la casserole. (Voir page 76.)
• Retirez les tâches qui se trouvent sur la plaque supérieure et le fond de la casserole.
• Ne cuisine pas lorsque la plaque supérieure est chaude.
• N'ajoutez jamais d'aliments avant que levoyant de préchauffage (↑) n'ait disparu.(la plaque risque de ne plus chauffer suite à la détction d'une anomalie.)
• Une fois le préchauffage commencé, n'ajoutez pas d'huile et ne déplacez pas la casserole sur une autre plaque de cuisson par Cl.

Pour minimiser les éclaboussures d'huile

• Ne mettez pas d'huile dans une casserole mouillée à l'intérieur.

Minuterie

La minuterie est pratique pour faire mischiefer toute plat pendant longtemps.

Disponible sur les plaques de cuisson par induction qui ont commencé à chauffer.

1. Effleurez cette touche pour allumer l'interrupteur d'alimentation générale.
   2.Procedez à l'opération du menu de chauffage. Pour le menu de chauffage, voir page 79.

1. Effleurez cette touche pour sélectionner la plaque de cuisson par Cl que vous souhaitez utiliser.

clignote lorsque la plaque de cuisson par Cl correspondante est selectionnée.

4.Effleurez cette touche pour régler la durée.

Plage de réglage de la minutes : 1 à 99 minutes

• Effleurez et maintenez la touche enfoncée pour changer la durée rapidement.
• Si vous touchez en premier, la durée diminue de 99.
• Pour annuler, effleurez la touche jusqu'à que - - soit affché.

Lorsque la durée atteint , l'appareil émet un bip et s'éteint automatiquement.

Indications sur le réglage du niveau de cuisson

Chauffage général

• Les valeurs de cuisson de la batterie de cuisine varient en fonction du matériel.
  Vérifiez et ajustez féquèment les niveaux de cuisson.

Instructions sur le réglage de la température

- Capter de contrôle de température de cuisson à feu moyen (5 niveaux)

°C	140	160	180	200	230
Suggestions de menus					Crêpes
					Faire frire
				Côtelettes d'agneau, filets de poisson
			Steak, porc, filets de poulet
			Escalope
			Patates sautées
			Bacon, Saucisses
			Oeufs au plat
			Pains dorés
		Omelette
		Croque-monsieur
		Steaks hachés

Capeur de contrôle de température de friture (7 niveaux)

°C	140	150	160	170	180	190	200
Suggestions de menus						Croutons
				Aliments congelés
				Tempura (langoustines, poisson)
				Beignets
				Tempura (légumes)
			Poulet frit
		Champignons
		Frites maison

Nettoyage

ATTENTION

• Veuillez àmettre l'appareil hors tension avant le nettoyage. Nettoyez la plaque supérieure après avoir attendu qu'elle ait refroidi.
• N'utilisez jamais de nettoyeur à la vapeur. Il se peut que de l'eau s'infiltré dans les composants électriques et engendre le dysfonctionnement de l'appareil.

Veillez à ce que l'appareil reste toujours propre et à l'utiliser propre. Si les éclaboussures de nourriture ou d'huile s'incrustent sur l'appareil, il vous sera très difficile de les enlever.

Plaque supérieure et pupitre de commande

Tâches légères: Essuyez à l'aide d'un chiffon humide.

Tâches d'huile : - Essuyez à l'aide d'un chiffon imbibé d'un détergent neutre dilué.
- N'utilise jamais de détergent fortement acide ou alcalin, comme l'eau de javel ou les détergents menagers synthétiques.
Ils pourrait décolorer l'appareil.

Tâches coriaces: Appliquez une crème de nettoyage sur la plaque supérieure ou le pupitre de commande et retirez toutes les tâches à l'aide d'un emballage plastique froissé.

REMARQUE

N'oubliez pas de prisoner les tâches qui se trouvent au bas de la batterie de cuisine. Sinon, les tâches brûleront et s'incrusteront sur la plaque supérieure.

Cadre supérieur

Veillez à immédiatement essuyer les tâches de sauce sur le cadre supérieur.
Sinon, vous ne pourrez plus les retirer.

Dépannage

Vérifiez les éléments suivants avant de demander des renseignements ou de demander une intervention.

Source d'alimentation

Symptôme	Cause probable
Impossible demettre la cuisinière par Cl sous tension.	- L'interrupteur d'alimentation générale n'a pas été actionné.L'interrupteur d'alimentation générale a été conçu de manière à ne pouvoir être actionné facilement en cas d'affleurement par erreur.Effleurez l'interrupteur d'alimentation générale un peu plus longtemps.- Le « verrouillage de sécurité infant » a été activé. (Voir page 75.)
	Arrêt automatique de l'interrupteur d'alimentation généraleSi plus d'une minute s'est écoulée sans'utilisation de l'appareil depuis que l'interrupteur d'alimentation a été actionné, l'appareil se met automatiquement hors tension行动nez à nouveau l'interrupteur d'alimentation générale.
	Le « capteur de contrôle de température de friture » et la plaque de cuisson par Cl arrière.gauche ne peuvent être utilisés simultanément.
La plaque de cuisson par Cl s'est éteinte d'elle-même en cours d'utilisation.	Arrêt automatique par oubli de mise à l'arrêtSi aucune touche n'est effleurée pendant près de 45 minutes après qu'une plaque de cuisson par Cl ait été mise en marche, une sonnerie se fera entendre et la plaque de cuisson par Cl s'éteindra automatiquement.Effleurez à la touche à nouveau.* Il est recommandé d'utiliser la minuterie pour une cuisson à feu doux. (Voir page 82.)

Pupitre de commande

Symptôme	Cause probable
Le fonctionnement de la touche est désactivé.	- Le bout de vos doigs est couvert ou bandé.- Vous avez procédé à l'opération tout en tenant le manche de la batterie de cuisine.- Le pupitre de commande est tâché. ➔ Éteignez l'interrupteur d'alimentation générale et retirez tout objet étranger. Ensuite, actionnez à nouveau l'interrupteur d'alimentation générale.* Retrait après cuisson lors de la friture.
Les touches réagissant uniquement lorsque vous effleurez la zone avoirinante.	Il se peut que de l'eau se trouve sur ou autour des touches. ➔ Retirez tout liquide se trouvant autour des touches.

Sons et bruits

Symptôme	Cause probable
Perception de bruit pendant le chauffage.	Plusieurs sons de résonance peuvent se faire entendre en fonction du type de batterie de cuisine utilisé. Vous pourriez pensir une petite vibration lorsque vous tenez le manche et la batterie de cuisine risque de bouger légèrement. ➔ Il ne s'agit pas d'un dysfonctionnement. Vous pourrez résoudre ce problème en déplaçant légèrement la batterie de cuisine ou en la replaquant.
	Il se peut que vous entendiez un court bruit métallique en retardant la batterie de cuisine pendant le chauffage.
Le niveau sonore émit par l'unité principale augmente ou diminue.	Il s'agit du bruit du ventilateur de refroidissement situé à l'intérieur de l'unité principale. Le niveau sonore change en fonction du niveau de cuisson et du matérielial avec lequel la batterie de cuisine est fabriquée. (Plus le niveau de cuisson augmente, plus le ventilateur fonctionne à grande vitesse et plus le bruit général est important.)
Mème après avoir mis l'interrupteur d'alimentation générale hors tension, vous entendrez toujours du bruit provenant du ventilateur.	Tant que l'intérieur de l'intérieur principale est chaud, le ventilateur de refroidissement continuera de fonctionner. (Une fois que la température diminue, il s'arrête automatiquement.)

■ Puissance de cuisson

Symptôme	Cause probable
La puissance de cuisson de la plaque de cuisson par Cl semble être moindre.	Fonction de prévention de surchauffe Si le fond de la batterie de cuisine surchauffe, par exemple, lorsque la durée de préchauffage est trop longue, la puissance de cuisson diminuera automatiquement. Cependant, l'indication de puissance restera la même. (La fonction s'accrite qu'une fois que l'appareil est refroidi)
	Vous utilisez une batterie de cuisine, comme un casserole en céramique ou en terre, qui engendre la surchauffe de la plaque de cuisson par Cl. → N'utilisez jamais de casseroles en céramique ou en terre, même si elles sont destinées à la cuisson par induction.
Lorsque vous utilisez plusieurs plaques de cuisson par Cl simultanément, - La puissance de cuisson diminue. - Le voyant de puissance diminue automatiquement. - Le niveau de cuisson n'augmente pas.	Ce dernier est automatiquement contrôle de sorte à ce que la consommation électrique ne dépasse pas la limite. (Voir page 91.) * Il se peut que levoyant de puissance d'une plaque de cuisson par Cl diminue par lui-même. Mème après avoir effleuré ▲ , il se peut qu'il n'augmente pas et que l'appareil émette des bips.

■ Menu de cuisson à feu moyen

Symptôme

• La durée de préchauffage est trop longue.
• La température réelle est différente de la température régée.

Cause probable

• La casserole a ete deplacee et retiree du capteur IR.
• Le fond de la casserole ou la plaque supérieure sont tâchés.
• Vous avez ajouter de l'eau, de l'huile ou des alimentent au cours du préchauffage.

• La température au fond de la casserole peut être différente de cette régée en fonction du type de casserole utilisé.

• Si la température réelle est incorrecte, réglez-la à l'aide de √ ∧. (Voir page 80.)

■ Menu de friture

Symptôme

• La durée de préchauffage est trop longue.
• La température réelle est différente de la température régée.

Cause probable

• La casserole a ete deplacee et retiree du capteur IR.
• Le fond de la casserole ou la plaque supérieure sont tâchés.
• Vous avez ajoute plus de 800g d'huile.
• Vous avez utilisé de l'huile chaude, de couleur marron, trouble ou pleine de résidus d'aliments.
• La température de l'huile peut être différente de celle réglée ou la durée de préchauffage peut être plus longue en fonction du type, du matériel, de la forme et de la taille du fond de la casserole utilisée.
• Si la température réelle est incorrecte, ajustez-la à l'aide de √. (Voir page 81.)

Indications d'erreur

Lorsque les indications d'erreur suivantes apparaisSENT, vérifie la cause et rectifie-la.

La ciisson reprendra automatiquement après avoir rectifié la cause.

Indication

Levoyant s'allume ou clignote

• Si vous utilisez la plaque de cuisson par Cl avant gauche ou droite

• Si vous utilisez la plaque de cuisson par Cl arriere gauche ou droite

Erreur détectée au niveau des touches de fonctionnement

Levoyantclignote.

Arrêt automatique par non détéction de casserole

Arrêt automatique par détéction de petits objets

Cause probable

• Présence d'eau ou de substances étrangères sur ou autour du pupitre de commande ou débordement d'eau ou d'aliments.
  Retirez l'eau ou les substances étrangères. (Si la plaque de cuisson par Cl a été mise hors tension, actionnez la touche à nouveau.)

• La plaque supérieure a eté touchee pendant au moins 3 secondes. (Sauf pour les opérations où les touches doivent être effleurées et maintainues pendant au moins trois secondes, comme pour un changement rapide de minuterie)

• Aucune casserole n'est placée sur la plaque de cuisson par Cl.

• La casserole utilisée a été retiree de la plaque.
• La casserole n'est pas au centre de la plaque de cuisson par Cl.
• Utilisation d'une casserole incompatible. (Voir page 76.)
• Un ustensile de cuisine en métal, comme un couteau ou une cuillère, se trouve sur la plaque supérieure.

Si vous ne l'enlevez pas, l'affichage disparait après une minute et l'appareil se met hors tension.

• Le capteur IR risque de mal fonctionné dans un environnement très éclairé et 7 risque de ne pas clignoter même si aucune casserole n'est placée sur la plaque de cuisson par Cl.
  Éteignez puis rallumez à nouveau la plaque de cuisson par Cl.

Lorsque les indications d'erreur suivantes apparaisent, vérifie la cause et rectifiez-la. Ensuite, effleurez la touche de la plaque de cuisson par Cl avant droite ou avant gauche

(ou) pour supprimer une indication d'erreur.

Indication	Cause probable
Détction de filtré obstrué(pour le filtré de la bouche d'entrée ou de sortie)	- La bouche d'entrée ou de sortie est obstruée.- Accumulation de saletés dans les bouches d'entrée ou de sortie.Retirez toute obstruction.
- Si vous utilisez la plaque de cuisson par Cl avant gauche ou droite	Une casserole vide a été chauffée.* La durée nécessaire à la mise hors tension des plaques de cuisson par Cl varie en fonction de la casserole utilisée.* Il se peut que cette fonction ne soit pas correctement activée en fonction du type de casserole utilisée ou si le niveau de cuisson est faible.→ Placez vos alimentés dans la casserole et effleurez à nouveau la touche.
- Si vous utilisez la plaque de cuisson par Cl arrêté gauche ou droite
Arrêt automatique par non détection de casserole	En faisant frire certains alimentés, l'huile a été chauffée en utilisant le « Menu de chauffage » par erreur au lieu du « Menu de friture » .
Arrêt automatique par détection de casserole inadéquate(pour la friture)	- Certaines casseroles sont incompatibles en fonction de la taille et de la forme de leur fond et de leur modèle et de leur matériel.(Voir page 76.)- Vous avez ajouté plus de 800 g d'huile.
Arrêt automatique par détection de glissement de casserole(pour la friture)	- La casserole est en mauvaise position.- Vous avez ajouté plus de 800 g d'huile.- Vous avez ajouté vos ingrédents alors que levoyant de préchauffage était affchéé.- Àpres avoir remédié à l'erreur, vous pouvez effleurez la touche à nouveau pour reprendre le chauffage de la plaque.

• Vous pouvez également supprimer L'erreur avec 88 ou 88. En outre, vous pouvez supprimer les erreurs de U33 et U34 avec U.

Veuillez contacter le service après-vente, si vous étés dans l'incapacité de résoudre les problèmes susmentionnés ou à l' apparition d'une erreur de H

→ Éteignez l'interrupteur d'alimentation générale et le disjoncteur et contactez le vendeur qui vous a vendu cet appeareil ou le service après-vente pour obtenir de plus amples détails sur le numero à deux chiffres qui soit un « H ».

REMARQUE

Pour le service après-vente, veuillez-vous reférer au Certificat de garantie.

Specifications

	KY-B84BX	KY-B84BG	KY-B64BX	KY-B64BG
Alimentation électrique	Monophasée : 220 - 240 V ~ 50 HzTriphasée : 380-415 V 2N~ 50 Hz
Consommation électrique	7 200 W
Consommation électrique en mode veille (approx.)	0,2 W* Lorsque l'alimentation générale est hors tension
Dimensions (approx.)	L 773 / P 536 / H 66 mm		L 607 / P 536 / H 66 mm
Poids (approx.)	15,6 kg	15,5 kg	13,5 kg	13,4 kg
Cercle lumineux	Inclus	Non inclus	Inclus	Non inclus

	3 300 W		1 800 W
Niveau de cuisson maximum
Réglage de la chaleur (approx.)	Réglage à 18 niveaux Équivalent à 70 W à 3 300 W		Réglage à 18 niveaux Équivalent à 50 W à 1 800 W
Réglage de la température de friture (approx.)	Réglage à 7 niveaux de 140 °C à 200 °C	—	—	—
Réglage de la température de cuisson à feu doux (approx.)	—	Réglage à 5 niveaux de 140 °C à 230 °C	—	—
Minuterie de cuisson	1 à 99 minutes

Si vous utilisez les plaques de cuisson par Cl du même groupe (cad avant droite et arriere croite ou avant gauche et arrriere gauche) simultanement, la puissance de cuisson des plaques de cuisson par Cl sont regulées de la manière suivante afin de restreindre la consommation énergétique de l'ensemble.

• Levoyant d'alimentation ne change pas mais la puissance dechauffage s'affaiblit.
• Le niveau de cuisson est automatiquement réduit d'un ou plusieurs niveaux.
• La puissance de cuisson ne peut être augmentede.
  Si vous avez besoin niveaux de cuisson elevés, veillez à ne pas utiliser les plaques arrêté et avant simultanément, ou réduisez le niveau de cuisson de l'une des plaques de cuisson par Cl du même groupe.

Groupe de Groupe de
plaques plaques
de cuisson de cuisson
par Cl par Cl
gauche droite
