BEDIENUNGSANLEITUNG KY-B84BG PANASONIC

Vielen Dank für den Kauf theses Panasonic Gerätes.

Bitte lessen Sie vor dem Gebrauch des Gerätes these Anleitung aufmerksam durch.

Bitte bewahren Sie die Betriebs- und Montageanleitungen sowie das Garantiezertifikat für die spätere Verwendung auf.

• Montageanleitungen liegen bei.

Dieses Gerät ist ausschließlich für den Hausgebrauch gedacht.

Inhalt

Sicherheitsmaßnahmen 33

Allgemeine Vorsichtsmaßnahmen 41

Entsorgung von Abfallprodukten 42

Hauptmerkmale 43

Teile-Identification 44

Arten von Kochgeschirr, die verwendet werden konnen .... 46

IHKochen 48

Anleitung zur Anpassung des Heizniveauaus 53

Anleitung zur Anpassung der Temperatur 54

Reinigung 55

Fehlerbehebung 56

Fehleranzeigen 59

Spezifikationen 61

IH Kochmechanismus

IH (Induktionsheizvorrichtung) bezieht sich auf die elektromagnetische Induktionserhitzung.

Wenn Elektrizität in die magnetischen Spiralen unter der Kochoberflächenplatte fließt, werden magnetische Kraftlinien produziert.

Wenn die magnetischen Kraftlinien metallisches Kochgeschirr durchlaufen, wird ein Wirbelstrom induziert und die produzierte Hitze, die durch den Widerstand des Kochgeschirrs produziert wird, wird zum erwämen verwendet.

Sicherheitsmaßnahmen

Bitte halten Sie sich genauestens an die folgenden Sicherheitsmaßnahmen.

WARNING: Nicht Befolgen dieser Instruktionen kann zum Tod oder zu ernsthaften Verletzungen führen.

• Dieses Gerät kann von Kindern ab 8 Jahren und darüber verwendet werden und Personen mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder mangelnder Erfahrung und Wissens, wenn sie unter Aufsicht stehen oder eine ausfuhrliche Anleitung zur Benutzung des Geräts in einer sicheren Weise gegeben wurde und sie die involvierten Gefahren verstehen. Kinder sollenn nicht mit dem Gerät speilen. Reinigung und Wartung durch den Benutzer sollenn nicht ohne Aufsicht von Kindern durchgeführt werden.

• Platzieren Sie keine brennbaren Materialien in der Höhe des Gerätes. Sie können ein Feuer verursachen.

• Überhitzen Sie die Pfanne nicht bei der Vorwärnung für das Pfannenrückren und Braten in der Pfanne.

WARNING: Nicht Befolgen dieser Instruktionen kann zum Tod oder zu ernsthaften Verletzungen führen.

• Beachten Sie die folgenden Warnungen, um die richtige Funktionswise des IR-Sensors aufrecht zu erhalten.

• Stellen Sie sicher, dass das Kochgeschirr den IR-Sensor (sensor) komplett beweckt.

• Wahlen und benutzen Sie die linke, vordere IH-Kochplatte mit dem Frittier-Regelsensor (U) zum

Frittieren. Verwenden Sie nicht die andere IH-Kochplatte zum Frittieren. befolgen Sie die Anleitungen betreffend Menge und Tiefe des Öls. Menge: Minimum 200 g (0,22 L) Tiefe: Minimum 1 cm

• Wischen Sie das Wasser auf der Kochoberflächenplatte und der Innenund Außenseite des Kochgeschirrs ab. Wenn diese Warnungen nicht beachteti werden, ist es möglich, dass der IR-Sensor nur eingeschränkt Funktioniert und kann die Überhitzung des Ölzur Folge haben und in Feuer resultieren.

• Rühren Sie Flüssigkeiten, wie zum Beispiel Suppe und geschmortes Essen, vor dem Erhitzen. Andernfalls kann es zu Flüssigkeitsspritzer kommt, welche Verbrennungen oder Verletzungen verursuchen können oder der Topf konnte von der Kochoberflächenplatte springen und diese beschädigen.

• Berühren Sie nicht die Kochoberflächenplatte oder den -rahmen während oder nach dem Gebrauch. Achten Sie besonderss auf das Aufleuchten des Hochtemperatur- Warnlichts ( ) oder H Blinksignale auf den IH-Heizanzeigen.
• Üben Sie keinen starken Druck auf die Kochoberflächenplatte aus und halten Sie keine Dinge darauf fallen. Die Kochoberflächenplatte kann springen und einen Elektroschock verursichen.
• Platzieren Sie keine explosiven Objekte, wie zum Beispiel mobile Gasbrenner, Stahlzylinder und Konserven auf oder in der Höhe des Geräts. Wenn sie versehentlich erhitzt werden, können sie explodieren.

WARNING: Nicht Befolgen dieser Instruktionen kann zum Tod oder zu ernsthaften Verletzungen führen.

• Lassen Sie keine metallischen Objekte, wie zum Beispiel Messer, Gabeln, Löffel, Deckel, Alufolie und -blech, sterilisierbare Beutel, Magnetringe, Uhren oder Accessoires in der Höhe oder auf der Kochoberflächenplatte liegen und fassen Sie das Kochgeschirr während des IH_Heizbetriebs nicht an. Sie können heiß werden und Verbrennungen oder Verletzungen verursichen.
• Sie sollen das Gerät weder auseinandernehmen noch reparieren oder modifizieren. Für Reparaturen kontaktieren Sie ihren Handler, bei dem Sie das Gerät erworben haben.

• Verwenden Sie nach dem Gebrauch die Bedienelemente, um das Gerät auszuschalten (Hauptstromschalter) und verlassen Sie sich nicht auf den Topfdetektor (Sicherheitsfunktionen). Wenn das Gerät über einen längeren Zeitraum nicht verwendet wird, schalten Sie den Leistungsschalter aus.

• Im Fall von Fehlfunktion oder Betriebsausfall, stellen Sie die Nutzung des Geräts unverzüglich ein. Schalten Sie den Hauptstromschalter und den Leistungsschalter aus und verständigen Sie den Kundendienst. Andernfalls kann das Zuwiderhandeln zu Rauchbildung, Verbrennungen und Elektroschock führen. Ausfall Beispiele:

• Brandgeruch aus dem Geräteinnern wird wahrgenommen.

• Wahrnehmung von Elektrizität bei der Berührung der Kochoberflächenplatte und -rahmens.
• Kochoberflächenplatte hat Risse.
• Das Stromkabel überhitzt.
• Die Elektrizität schaltet sich aus, wenn das Stromkabel bewegt wird.

→ Wenn das Stromkabel mit dem Typ-Y Aufsatz beschädigt ist, muss es vom Hersteller oder seinem Kundenservice oder einer ähnlich qualifizierten Person ersetzt werden, um eine Gefährung zu vermeiden.

• Dieses Gerät muss geerdet werden, um einen Elektroschock oder Feuer zu vermeiden.

WARNING: Das Gerät und seine zugänglichen Teile werden bereits während des Gebrauchs. Es sollte darauf geachtet werden, dass Sie die Berührung mit den Heizelementen vermeiden. Kinder unter 8 Jahren sollenn fern gehalten werden, außer sie stehen unter kontinuierlichen Überwachung.

WARNING: Unbeaufsichtigtes Kochen auf einer Herdplatte mit Fett oder Öl kann gefährlich sein und in Feuer resultieren. Versuchen Sie NIE ein Feuer mit Wasser zulöschen, sondern schalten Sie das Gerät aus und bedecken Sie die Flamme z.B. mit einem Deckel oder einer Löschdecke.

WARNING: Feuergefahr : Lagern Sie keine Gegenstände auf der Kochoberfläche.

WARNING: Wenn die Kochoberflächenplatte Risse aufweist, fassen Sie sie nicht an und schalten Sie den Hauptstromschalter ab, um die Möglichkeit eines Elektroschocks zu vermeiden. Für Reparaturen kontaktieren Sie ihren Handler, bei dem Sie das Gerät erworben haben.

VORSICHT: Nicht Befolgen dieser Instruktionen kann zu Verletzungen oder zu Sachschäden führen.

• Wenn das Öl Rauch abgibt, schalten Siesofar den Hauptstromschafter ab. Ansonsten kann es Feuer fangen.
• Achten Sie auf spritzendes, heißes Öl. Lassen Sie Ihr Gesicht nicht in die Höhe des Kochgeschirrskommen. Dies kann zu Verbrennungen führen.
• Verwenden Sie kein, durch andere Geräte, wie zum Beispiel einen Gasherd, vorgewärmtes Öl. Andernfalls wird das „Öltematür-Regelsystem“ nicht richtig Funktionieren und kann Feuer verursachen.
• Seien Sie extra vorsichtig, wenn Sie die Pfanne mit einer kleinen Menge Öl vorwärmen. Die Pfanne kann überhitzen und beschädigt werden.
• Halten Sie das Kochgeschirr stabil. Andernfalls kann es Verletzungen oder Verbrennungen verursachen.

VORSICHT: Nicht Befolgen dieser Instruktionen kann zu Verletzungen oder zu Sachschäden führen.

• Platzieren Sie kein Papier oder Geschirrtücher unter das Kochgeschirr. Sie können versengt werden durch die Hitze des Kochgeschirrs.
• Erhitzen Sie kein leeres Kochgeschirr und überhitzen Sie keine Zutaten. Die Zutaten können verbrennen und das Kochgeschirr kann beschädigt werden.
• Verwenden Sie das Gerät nicht für andere Zwecke als zum Kochen. Dies kann zu Überhitzung oder Fehlfunktion führen und in Feuer resultieren.
• Wenn Sie ein medizinisches Gerät tragen (wie z.B. einen Herzschrittmacher), konsultieren Sie ihren Arzt. Der Betrieb des Gerätes kann das medizinische Gerät beeinträchtigen.
• Verwenden Sie keinen Dampfreiniger.

Allgemeine Vorsichtsmaßnahmen

• Das Gerät ist nicht dazu vorgesehen, durch einen externen Timer oder ein separates Fernbedienungssystem betrieben zu werden.

• Das Gerät gibt magnetische Kraftlinien ab. Platzieren Sie nichts, was durch Magnetismus beeinträchtigt werden kann, in der Höhe des Gerätes.

• Radios, Fernseher, Hörgeräte, zum Beispiel, können Störgeräusahe aufweisen.
• Automatische Drehkreuzscheine oder Bankkarten zum Beispiel, können gelöscht oder beschädigt werden.
• Verwenden Sie keine anderen IH-Kochgeräte, wie zum Beispiel den Reiskocher oder die mobile Herdplatte, auf der Kochoberflächenplatte. Elektromagnetische Wellen, die von diesen Geräten ausgegeben, können das Gerät beschädigen.
• Platzieren Sie keine Gewürze oder Essen in den Schrank unterhalb des Gerätes. Sie können durch die Abhitze verderben.
• Wenn die Kochoberflächenplatte oder -rahmen mit säurehaltigem Essen verunreinigt ist, wie zum Beispiel Essig, Marmelade oder Zitronensaat, wischen Sie sie sofort ab. Andernfalls können die Kochoberflächenplatte oder -rahmen Verfarbungen erleiden.
• Verkratzen Sie den Kochoberflächenrahen nicht mit der Unterseite des Kochgeschirrs und stellen Sie auch keinheits Kochgeschirr darauf. Der Kochoberflächenrahen kann beschädigt werden.
• Stellen Sie kein Wasser oder andere Dinge auf das Bedienfeld. Die Tasten des Bedienfelds können eine Fehlfunktion erleiden.
• Verstopfen Sie die Einlass- oder Abluftöffnung nicht. Die Filterverstopfungs-Erkennung für die Einlass- oder Abluftöffnung könnte aktiviert werden und dadurch die Hauptstromversorgung automatisch abschalten.
• Da das Heizniveau für die vorderen IH-Kochplatten stark ist, überprüfen Sie das Heizniveau möglich und passen Sie es an, falls notwendig.

Informationen zur Entsorgung für Anwender von Elektro- und & Elektronik-Altgeräten (private Haushalte)

Dieses Symbol auf dem Produkt und/oder beiliegende Dokumente bedeuten, dass gebrauchte elektrische und elektronische Produkte nicht mit allgemeinem Haushaltsabfall vermischtent werden sollenn. Für die richtige Behandlung, Wiederherstellung und Recycling, bringen Sie diese Produkteitte zu den davon vorgesehenen Sammelstellen, wo sie gratis akzeptiert werden.

Alternative können Sie in einigen Ländern, beim Kauf eines neuen, gleichwertigen Produkts, Ihr Produkt dem lokalen Handler zurückgeben.

Die korrekte Entsorgung these Products, hilft wertvolle Ressourcen zu schützen und vermeidet potenziale negative Effekte auf die menschliche Gesundheit und die Umwelt, welche sich sonst bemerkbar machen bei unsachgemäßer Abfallbehandlung.itte kontaktieren Sie ihre lokale Behörde für weitere Details über ihre nachstgelegene, davon vorgesehene Sammelstelle.

Wegen nicht ordnungsgemäßer Entsorgung theses Abfalls, konnen Sanktionen,in Übereinstimmung mit den einzelstaatlichen Rechtsvorschriften, verhängt werden.

Informationen zur Entsorgung in anderen Ländern, außerhalb der Europäischen Union

Dieses Symbol ist nur in der Europäischen Union gültig.

Wenn Sie diesen Produkt wegwerfen wollen, kontaktieren Sieitte ihre lokale Behörde oder den Handler vor Ort und Fragen Sie nach der korrekten Entsorgungsmethode.

Hauptmerkmale

■ Sicher, sauber, höchst effizient

Die flache Kochoberflächenplatte ist einfach zu pflegen

Flammenlos
Mit effizienter Erhitzung ausgestattet

Geeignet für den Privathaushalt Umweltfreundlich
Für isolierte Häuser und Inselkuchen
Keine Kohlendioxid-Abgabe

IR-Sensortechnologie von Panasonic

Der IR-Sensor von Panasonic

(Temperaturregelungs-System) reguliert eingestellte Temperaturen durch schnelle Erkennung der Temperaturen auf der Unterseite des Kochgeschirrs und somit ist es einfach kõstliches Essen zuzubereiten.

• Brattemperatur-Regelungssensor
• Frittier-Regelungssensor, USW.

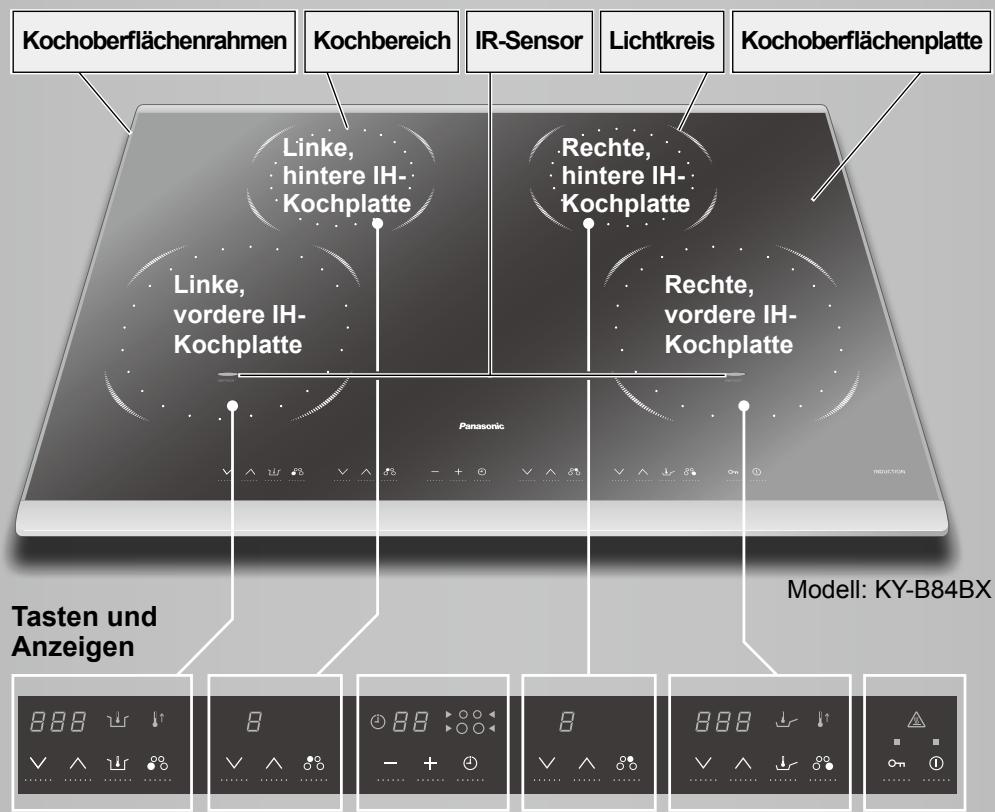

Hauptheit und Bedienfeld

Frittiertemperatur-Regelungssensor

(Siehe Seite 50.)

Vorwärmanzeige

(Siehe Seite 51.)

Timer

(Siehe Seite 52.)

Brattemperatur-Regelungssensc

(Siehe Seite 50.)

Vorwärmanzeige

(Siehe Seite 50.)

Erhitzungsmenu (Siehe Seite 49.)

Bei allen IH-Kochplatten vorhanden.

Allgemeine Regler

Hohe Temperatur- Warnlicht

• Das Licht leuchtet auf, wenn die Kochoberflächenplatte heißt wird
• Sogar wenn die Hauptstromversorgung ausgeschaltet ist, leuchtet sie weiter während die Kochoberflächenplatte immer noch frei ist und blinkt auf den Bedienfeldern, um anzuzeigen, welche IH-Kochplatten frei sind.

Hauptstromschalter und Licht

• Das Hauptstromlicht leuchtet, wenn der Hauptstrom eingeschaltet ist.
• Wenn 1 Minute ohne Betrieb abgelaufen ist, schaltet sich der Hauptstrom automatisch ab.

Kindersicherungs-Taste und Licht

Die Taste wird verwendet, um alle Heizbetriebe abzuschlieben und Missbrauch des Gerätes zu verhindem.
- Nach Einschaltung des Hauptstroms, berühren Sie und halten Sie die Taste für 3 Sekunden. Um sie zu deaktivieren, berühren Sie und halten Sie die Taste nochmals für 3 Sekunden.

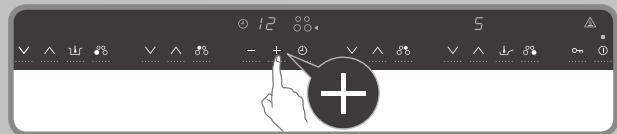

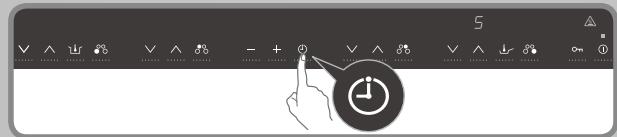

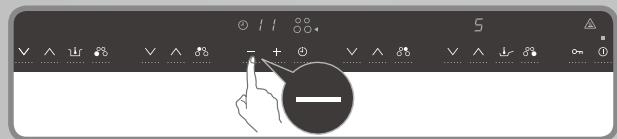

Timer

• Der Timer kann über das ErhitzungsmENU aller IH-Kochplatten verwendet werden.
• Der Timer kann nicht für den Brattemperatur-Regelungssensor oder den Frittiertemperatur-Regelungssensor verwendet werden.
• Für weitere Details, wie man den Timer einstellt, siehe Seite 52.

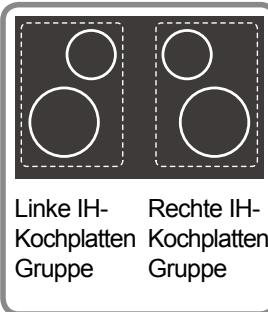

Kochbereiche

Kochbereich

KY-B84BX / KY-B64BX

Verwenden Sie weiß,
gepunktete Linien als
Richtlinie.

KY-B84BG / KY-B64BG

Verwenden Sie die weiß gestruckten Bereiche als Richtlinien.

Lichtkreis

(Nur für KY-B84BX /

KY-B64BX)

Wenn der Hauptstromschalter eingeschaltet ist, leucht den Lichtkreise blau. Die Lichtkreise leuchten heller, um alle IH-Kochplatten, die verwendet werden.

Arten von Kochgeschirr, die verwendet werden können

Material

Kompatibles Kochgeschirr

Eisen/Gusseisen

Emaille-Eisen

Magnetischer Edelstahl (Magnetekleben an der Unterseite.)

• Die Heizkraft ist eventuell bei einigen Edelstahl-Kochgeschirren nicht so stark.

Inkcompatibles Kochgeschirr

• Aluminium/Kupfer
• Hitzebeständiges Glas
• Keramik und Tonware

Form der Unterseite

Kompatibles Kochgeschirr

Die Unterseite ist flach und liegt gleichmäßig auf der Kochoberflächenplatte auf.

Inkcompatibles Kochgeschirr

Kochgeschirr mit runder Unterseite

Kochgeschirr mit Füssen oder Ausbuchtungen

Kochgeschirr mit dünner Unterseite

Kochgeschirr mit gewölbter Unterseite

• Verwenden Sie kein Kochgeschirr mit Unterheiten, die 3 mm oder mehr gewölbt sind, da die Sicherheitsfunktionen eventuell nicht richtig aktiviert werden und die Heizkraft verminderiert oder das Kochgeschirr nicht erhützt werden kann.

GröBe (Durchmesser der Unterseite)

Kompatibles Kochgeschirr

Für die vorderen IH-Kochplatten: 14,5 cm und darüber

Für die hinteren IH-Kochplatten: 12 cm und darüber

• Verwenden Sie Kochgeschirr, das zu der Höhe des Kochbereichs passst.

VORSICHT

• Erhitzen Sie keine leeren Emaille-Kochgeschirre. Vermeiden Sie das Ansengen des Emaille-Kochgeschirrs während des Kochens. Der Emaille-Mantel kann schmelzen und die Kochoberflächenplatte beschädigen.
• Verwenden Sie keine keramischen oder töneren Kochgeschirre, selbst wenn Sie für Induktionserhitzung vorgesehen sind.
• Je nach Form können einige Keramik- und Tonkochgeschirre beschädigt werden durch die IH-Kochplatte.
• Wenn die IH-Kochplatte eine hohe Temperatur erreicht, wird die Heizkraft kontrolliert, das Heizniveau reduziert und das Kochen wird nicht richtig ausgeführrt und beeinträchtigt dadurch die Kochleistung. Und die Erhitzung kann automatisch anhalten wegen den Sicherheitsfunktionen.

HINWEIS

Wenn Sie den Frittiertemperatur-Regelungssensor oder Brattemperatur-Regelungssensor verwenden, können je nach Typ, Material, Form und Grüße der Unterseite des Kochgeschirrs, die folgenden Situationen auftreten.

• Die tatsächliche Öltemperatur unterscheidet sich von der eingestellten Öltemperatur.
• Die Vorwärmzeit dauert länger.
• Das Kochgeschirr wird nicht erhitzt, wegen einer entdeckten Abnormalität.

Wie Sie die Kompatibilität der IH-Kochplatte mit dem Kochgeschirr überprüfen können

1. Platzieren Sie das Kochgeschirr, gefüllt mit etwa 1 Tasse Wasser, auf die IH-Kochplatte.

2. Berühren Sie die Hauptstromtaste, um die Stromversorgung einzuschalten.

1. Berühren Sie die Taste der gewünschten IH-Kochplatte und überprüfen Sie die Stromanzeige. (Im Fall der linken, vorderen IH-Kochplatte)

2. Wenn das Kochgeschirr kompatibel ist, bleibt die Stromanzeige erleuchtet.

3. Wenn das Kochgeschirr nicht kompatibel ist, blinkt die Stromanzeige.

1. Berühren Sie die Taste aus Schritt 3, um die IH-Kochplatte auszuschalten. (Im Fall der linken, vorderen IH-Kochplatte)

Vorbereiten

1. Platzieren Sie das Kochgeschirr in der Mitte der IH-Kochplatte.

2. Für die vorderen IH-Kochplatten, bedecken Sie die IR-Sensoren mit dem Kochgeschirr.

3. Für Pfannenrühren oder Braten in der Pfanne, wischen Sie das Wasser auf der Kochoberflächenplatte und der Innen- und Außenseite des Kochgeschirrs ab, so dass die

Temperatur auf der Unterseite des Kochgeschirrs korrekt emittelt werden kann.

• Der IR-Sensor ermittelt und reguliert die Temperatoren auf der Unterseite des Kochgeschirrs. Er verhindert Überhitzung und setzen die Temperatur auf die eingestellte Temperatur darüber, nach dem die Temperatur sich reduziert, wenn Zutaten hinzugefügt werden.

1. Berühren Sie (leichtes Halten) die Hauptstromtaste, um die Stromversorgung einzuschalten.

Wenn 1 Minute ohne Betrieb abgelaufen ist, schaltet sich der Hauptstrom automatisch ab.

Wenn dies passiert, schalten Sie den Hauptstrom wieder ein.

1. Führer Sie den gewünschten Arbeitsvorgang aus.

2. Für das Erhitzungsmenu, siehe Seite 49.

3. Für das Menu betreffend Braten in der Pfanne, siehe Seite 50.
4. Für das Frittiermenu, siehe Seite 50.

Sicherheitsfunktionen

Die IH-Kochplatte wird automatisch ausgeschelt, wenn Abnormalitäten ermittelt werden.

• Nicht Erkennen des Topfs, automatisches Abschalten (Siehe Seite 59.)
• Kleines Objekt, automatisches Abschalten (Siehe Seite 59.)
• Leerer Topf, automatisches Abschalten (Siehe Seite 60.)
  -AUS-vergessen,automatisches Abschalten (SieheSeite56.)

Ohne Betrieb wird der Hauptstrom automatisch abgeschelt.
- Hauptstromschalter, automatisches Abschalten (Siehe Seite 56.)

Die Heizkraft wird automatisch reduziert, um Überhitzung zu vermeiden.
- Überhitzungs-Präventionsfunktion(Siehe Seite 57.)

Das Licht leuchtet auf, wenn die Kochoberflächenplatte heißt ist.
- Hohe Temperatur- Warnlicht(Siehe Seite 45.)

Das Bedienfeld ist abgeschlossen, um Missbrauch des Gerätes zu verhindern.
- Kindersicherung (Siehe Seite 45.)

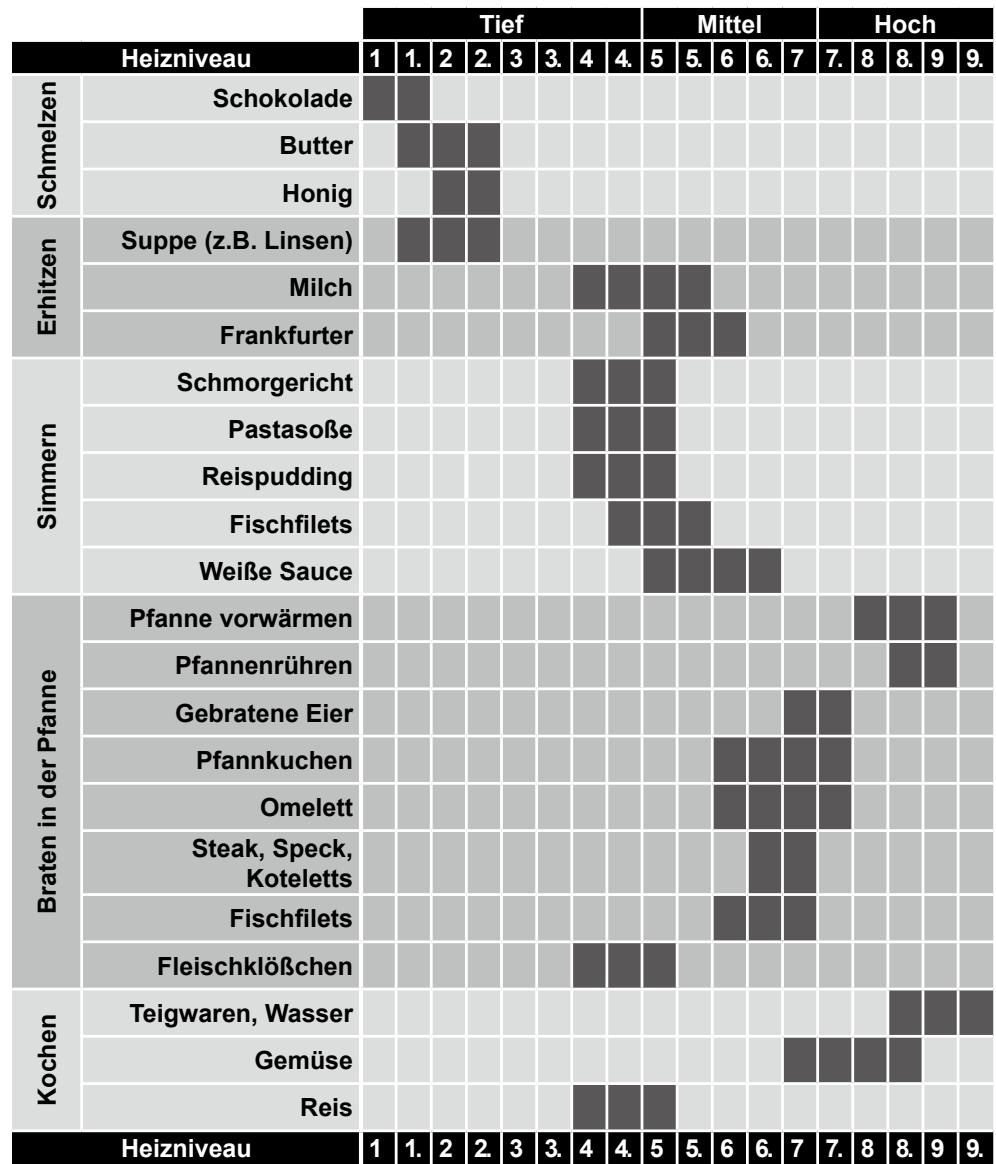

■ Erhitzungsmenu

Für Simmern, Kochen, Erhitzen, Dampfen, Pfannenruhren und Braten in der Pfanne

Bei allen IH-Kochplatten vorhanden.

WARNING

• Rühren Sie Flüssigkeiten vor dem Erhitzen. Andernfalls konnen Zutaten plottlich ausbrechen oder der Topf kann von der Kochoberflächenplatte springen und Sie konnten sich verbrennen oder verletzt werden.
• Überhitzen Sie die Pfanne nicht bei der Vorwärnung für das Pfannenrühren und Braten in der Pfanne.

VORSICHT

Seien Sie extra vorsichtig, wenn Sie die Pfanne mit einer kleinen Menge Öl vorwärmen. Die Pfanne kann überhitzen und beschädigt werden.

1. Berühren Sie die Taste der gewünschten IH-Kochplatte, um mit dem Erhitzen zu beginnen.

(Im Fall der linken, vorderen IH-Kochplatte)

Standard-Heizniveau: 7

1. Berühren Sie die Heizniveau-Taste, um das Heizniveau anzupassen.

(Links: vermindern, rechts: steigern)

Es kann auf 18 Stufen angepasst werden. (Siehe Seite 53.)

Berühren und halten Sie die Taste, um das Heizniveau schnell zu wechseln.

• Für weitere Details, wie man den Timer einstellt, siehe Seite 52.

1. Berühren Sie die Taste aus Schritt 1, um die IH-Kochplatte auszuschalten.

(Im Fall der linken, vorderen IH-Kochplatte)

HINWEIS

Wenn das Erhitzen länger als 45 Minuten dauert, benutzen Sie die Timerfungtion, um zu verhindern, dass sich die „AUS-vergessen, automatisches Abschalten - Funktion" aktiviert. Für weitere Details, wie man den Timer einstellt, siehe Seite 52.

■ Menu für Braten in der Pflanne mit dem Brattemperatur-Regelungssensor

Bei der rechten, vorderen IH-Kochplatte vorhanden.

1. Berühren Sie die Taste, um den Brattemperatur-Regelungssensor zu aktivieren.

Standard Temperatur: 200^

1. Berühren Sie die Taste, um die Temperatur anzupassen.

(Links: vermindern, rechts: steigern)

Temperatur-Anpassungsbereich: 140^ bis 230^ (Siehe Seite 54.) Die tatsächliche Temperatur auf der Pfannenunterseite kann sich, je nach Pflanne, von der eingestellten Temperatur unterscheiden. Passen Sie die Temperatur mit diesen Tasten an.

1. Wenn die Vorwärmanzeige( ) verschwindet, fügen Sie Zutaten hinzu. Das Gerät piept.

Wenn die rechte,indhere IH-Kochplatte gleichzeitig benutzt wird, wird die Vorwärmzeit länger.

1. Berühren Sie die Taste, um den Brattemperatur-Regelungssensor zu deaktivieren.

HINWEIS

Der Timer kann beim „Brattemperatur-Regelungssensor" nicht verwendet werden.

Frittiermenu mit dem Frittiertemperatur-Regelungssensor

Bei der linken, vorderen IH-Kochplatte vorhanden.

WARNING

Beim Frittieren sollenn Sie mindestens 200g Öl verwenden und es sollte weniger stens 1 cm tief sein. Ansonsten kann Feuer ausbrechen.

1. Berühren Sie die Taste, um den Frittiertemperatur-Regelungssensor einzuschalten.

Standard Temperatur: 180^

1. Berühren Sie die Taste, um die Temperatur anzupassen.

(Links: vermindern, rechts: steigern)
Temperatur-Anpassungsbereich: 140^ bis 200^ (Siehe Seite 54.)
Die tatsächliche Öltemperatur kann sich, je nach Kochgeschirr, von der eingestilten Öltemperatur unterscheiden. Passen Sie die Temperatur mit diesen Tasten an.

1. Wenn die Vorwärmanzeige( ) verschwindet, fügen Sie Zutaten hinzu. Das Gerät piept.

1. Berühren Sie die Taste, um den Frittiertemperatur-Regelungssensor auszuschalten.

HINWEIS

• Der Timer kann beim „Frittiertemperatur-Regelungssensor“ nicht verwendet werden.
• Der „Frittiertemperatur-Regelungssensor" und die linke, hintere IH-Kochplatte können nicht gleichzeitig benutzt werden.

Um die korrekte Funktionseise des Frittiertemperatur-Regelungssensors zu bewahren,

• befolgen Sie die Anleitungen betreffend Menge und Tiefe des Öls.
  Menge: 200 g bis 800 g (0,22 L bis 0,9 L)
  Tiefe: mindestens 1 cm
• Platzieren Sie das Kochgeschirr in der Mitte der linken, vorderen IH-Kochplatte.
• Verwenden Sie kein heiβes Öl, braunes Öl, trübes Öl oder Öl, das Essensrückstände enthalt.
• Beachten Sie den Typ, das Material, die Form und die Grüße der Unterseite des Topfs. (Siehe Seite 46.)
• Entfernen Sie alle Verunreinigungen von der Kochoberflächenplatte und der Unterseite des Topfs.
• Kochen Sie nicht, wenn die Kochoberflächenplatte heißt ist.
• Fügen Sie keine Zutaten hinzu bevor die Vorwärmanzeige (↑) verschwindet.

(Das Erhitzen kann aufhoren, wenn eine Abnormalität ermittelt wurde.)

• Wenn das Vorwärmen einmal angefangen hat, fügen Sie kein Öl mehr hinzu und bewegen Sie den Topf auch nicht auf eine andere IH-Kochplatte.

Um Ölspritzer zu minimieren

• Geben Sie kein Öl in einen Topf, der auf der Innenseite nass ist.

Timer

Der Timer ist praktisch für das Simmern über einen längeren Zeitraum.

Verfügbar für alle IH-Kochplatten, die mit dem

Erhitzen begonnen haben.

1. Berühren Sie den Hauptstromschalter, um die Stromversorgung einzuschalten.
2. Führn Sie die ErhitzungsmENU-Funktion aus.

Für das Erhitzungsmenu, siehe Seite 49.

1. Berühren Sie die Taste, um die IH-Kochplatte auszuwahlen.

blinkt, wenn die entsprechende IH-Kochplatte ausgewählt wird.

1. Berühren Sie die Taste, um die Zeit einzustellen.

Timer Einstellbereich: 1 Minute bis 99 Minuten

• Berühren und halten Sie die Taste, um die Zeit schnell zu wechseln.
• Bei der ersten Berührung wird die Zeit vermindert von
• Um zu löschen, berühren Sie die Taste bis -- angezeigt wird.

Wenn die Zeit erreicht wird, Piept das Gerät und schaltet sich automatisch aus.

Anleitung zur Anpassung des Heizniveauaus

Allgemeines Erhitzen

* Die Hitzewerte für das Kochgeschirr variieren, seinem Material entsprechend.
Überprüfen Sie das Heizniveau möglich und passen Sie es an, falls notwendig.

Anleitung zur Anpassung der Temperatur

Brattemperatur-Regelungssensor (5 Stufen)

°C	140	160	180	200	230
Vorgeschlagene Menüss					Pfannkuchen
					Pfannenruhren
				Lammkoteletts, Fischfilets
			Steak, Schweinefleisch, Hühnerfilets
			Schnitzel
			Gedünstete Kartoffeln
			Speck, Würste
			Gebratene Eier
			Arme Ritter
		Omelett
		Croque-monsieurs (Schinkentoast mit Käse)
		Burger

Frittiertemperatur-Regelungssensor (7 Stufen)

°C	140	150	160	170	180	190	200
Vorgeschlagene Menüss						Croûtons
				Tiefkühlkost
				Tempura (Scampi, Fisch)
				Doughnuts
				Tempura (Gemüse)
			Gebratenes Huhn
		Pilze
		Selbstgemachte Pommes

Reinigung

VORSICHT

• Vor der Reinigung mussen Sie den Hauptstromschalter ausschalten. Warten Sie bis die Kochoberflächenplatte abgekühlt hat und reinigen Sie sie anschließend.
• Verwenden Sie keinen Dampfreiniger. Wasser kann in die elektrischen Bauteile geraten und eine Fehlfunktion bewirken.

Halten Sie und verwenden Sie das Gerät immer in sauberem Zustand. Wenn Essenssspritzer oder Öl auf dem Gerät einbrennen, wird es sehr schwierig sein, sie wieder zu entfernen.

Kochoberflächenplatte und Bedienfeld

Leichte

Verunreinigungen: Wischen Sie sie mit einem feuchten Tuch ab.

Ölflecken: - Wischen Sie sie mit einem Tuch, das mit verdünntem, neutralen Reinigungsmittel beseuchtet wurde, auf.
- Verwenden Sie keine starken Säuren oder alkalischen Reinigungsmittel, wie zum Beispiel Bleichmittel oder Kunststoffgehäuse-Reinigungsmittel. Sie können Verfängbungen verursachen.

Starke

Verunreinigungen: Tragen Sie Scheuermilch auf die Kochoberflächenplatte oder das Bedienfeld auf und kratzen Sie alle Verunreinigungen mit einer zerknüllten Plastikfolie ab.

HINWEIS

Vergessen Sie nicht Verunreinigungen von der Unterseite des Kochgeschirrs zu entfernen. Andernfalls werden die Verunreinigungen in die Kochoberflächenplatte eingebrannt.

Kochoberflächenrahmen

Wischen Sie Soßenflecken sofort vom Kochoberflächenrahen ab.
Andernfalls können sie später nicht mehr entfernt werden.

Fehlerbehebung

Überprüfen Sie die folgenden Informationen bevor Sie Anlagen oder Serviceleistungen anfordern.

Stromquelle

Symptom	Mögliche Ursache
Die IH-Herdplatte kann nicht AN-geschaltet werden.	- Der Hauptstromschalter wurde nicht AN-geschaltet.Der Hauptstromschalter wurde so konstruiert, dass er nicht einfach anzuschalten ist, wenn er versehentlich berührt wird.→ Berühren Sie den Hauptstromschalter etwas länger.- Die „Kindersicherung“ wurde aktiviert. (Siehe Seite 45.)
	Hauptstromschalter, automatisches AbschaltenWenn 1 Minute ohne Betrieb verstrichen ist, seit der Hauptstromschalter angeschaltet wurde, schaltet die Hauptstromversorgung automatisch ab.→ Schalten Sie den Hauptstromschalter wieder ein.
	Der „Frittiertemperatur-Regelungssensor“ und die linke,|hintere IH-Kochplatte können nicht gleichzeitig benutzt werden.
Die IH-Kochplatte hat sich während der Verwendung automatisch ausgeschaltet.	AUS-vergessen, automatisches AbschaltenWenn ungebähr 45 Minuten keine Taste gedrückt wird, während die IH-Kochplatte in Betrieb ist, ertönt ein Signalton (Buzzer)und die IH-Kochplatte wird automatisch ausgeschaltet.→ Berühren Sie die Taste noelmals.* Der Timer wird für das Simmern empfohlen. (Siehe Seite 52.)

Bedienfeld

Symptom	Mögliche Ursache
Tastenbedienung ist gespert.	- Ihr Fingerspitzen sind bedeckt oder sind mit Verbänden eingebunden.- Sie haben den Arbeitsvorgang durchgeführt während Sie den Griff des Kochgeschirrs gehalten haben.- Das Bedienfeld ist verunreinigt.→ Schalten Sie den Hauptstromschalter aus und entfernen Sie alle Fremdkörper. Anschließlich schalten Sie den Hauptstromschalter wieder ein. * Nach dem Kochen entfernen, beim Frittieren.
Tasten reagieren, selbst wenn Sie nur die tatsäch umgebung berühren.	Wasser oder andere Flüssigkeiten konnen sich auf oder um die Tasten befinden.→ Entfernen Sie sãmtliche Flüssigkeiten um die Tasten herum.

Gerausche und Larm

Symptom	Mögliche Ursache
Lärm wird während des Erhitzens vernommen.	Diverse resonante Geräutsche können je nach Kochgeschirr vernommen werden. Eventuell spürren Sie eine leichte Vibration während Sie den Griff halten und das Kochgeschirr könnte sich leicht bewegen. → Dies ist keine Fehlfungtion. Durch Bewegen des Kochgeschirrs{lösst sich das Geräusch wahrscheinlich beseitigen.
	Wenn das Kochgeschirr während des Erhitzens entfernt wird, kann eventuell ein metallisches Geräusch vernommen werden.
Der Lärmpegel der Hauptinheit kann zu-und abnehmen.	Es handelt sich damit um das Kühlgeläse im Innern der Hauptinheit. Der Lärmpegel ändert sich je nach Heizniveau und Material, aus dem das Kochgeschirr besteht. (Wenn der Lärmpegel steigt, arbeitet das Geblase auf Hochbetrieb und verursacht mehr Lärm.)
Der Lärm des Geblase kann selbst nach dem Ausschalten des Hauptstromschalters noch vernommen werden.	Während das Innere der Hauptinheit noch heißt ist, arbeitet das Geblase weiter. (Wenn die Temperatur abnimmt, hört es automatisch auf.)

Heizkraft

Symptom	Mögliche Ursache
Die Heizkraft der IH-Kochplatte scheint schwächer zu sein.	Überhitzungs-PräventionsfunktionWenn die Unterseite des Kochgeschirrs überhützt, zum Beispiel bei zu langem Vorwärmen, wird die Heizkraft automatisch reduziert. Wie auch immer,die Stromanzeige bleibt gleich.(Die Funktion wird beendet, nachdem das Gerät abgekühlt hat.)
	KochgeschIRR, wie zum Beispiel Keramik- und Tontöffe werden benutzt und verursachen eine Überhitzung der IH-Kochplatte. ➔ Verwenden Sie keine Keramik- oder Tontöffe, selbst wenn Sie für Induktionserhitzung vorgesehen sind.
Wenn verschiedene IH-Kochplatten gleichzeitig benutzt werden, - Die Heizkraft nimmt ab. - Die Stromanzeige wird schwächer. - Das Heizniveau steigt nicht.	Das Heizniveau wird automatisch gesteuert, so dass der gesamte Stromverbrauch die Grenze nicht überschreitet.(Siehe Seite 61.)* Die Stromanzeige für eine IH-Kochplatte kann von alleine schwächer werden. Sogar nach Berührung ➔ wird sie weitereicht nicht stärker und das Gerät kann eventuell piepen.

■ Menu für Braten in der Pflanne

Symptom

Die Vorwärmzeit dauert zu lange.
Die tatsächliche Temperatur unterscheidet sich von der eingestellten Temperatur.

Mögliche Ursache

• Die Pfanne wurde vom IR-Sensor wegbewegt.
• Die Unterseite der Pfanne oder der Kochoberflächenplatte weisen Verunreinigungen auf.
• Wasser, Öl oder Essen wurde während des Vorwärmens hinzugeführ.

• Die Temperatur auf der Unterseite der Pfanne kann sich je nach Pfannentyp von der eingestellten Temperatur unterscheiden.

• Wenn die tatsächliche Temperatur nicht korrekt ist, passen Sie die Temperatur mit √ an. (Siehe Seite 50.)

Frittiermenu

Symptom

Die Vorwärmzeit dauert zu lange.
Die tatsächliche Temperatur unterscheidet sich von der eingestellten Temperatur.

Mögliche Ursache

• Der Topf wurde vom IR-Sensor wegbewegt.
• Die Unterseite des Topfs oder die Kochoberflächenplatte ist verunreinigt.
• Mehr als 800g Öl wurden hinzugeführ.
• Heiβes Öl, braunes Öl, trübes Öl oder Öl, das Essensrückstände enthalt, wird verwendet.

• Die Öltemperatur kann sich, je nach Typ, Material, Form und Grübe der Unterseite des Topfs, von der eingestellten Temperatur unterscheiden oder die Vorwärmzeit kann länger dauern.

• Wenn die tatsächliche Öltemperatur nicht korrekt ist, passen Sie die Temperatur mit √ an. (Siehe Seite 51.)

Fehleranzeigen

Überprüfen Sie für die folgenden Fehleranzeigen die Ursache und behandeln Sie sie.

Der Heizbetrieb wird automatisch wieder aufgenommen, nachdem die Ursache beseitigt wurde.

Anzeige

Die Anzeige leuchtet auf oder blinkt

• Im Fall der linken oder rechten, vorderen IH-Kochplatte

• Im Fall der linken oder rechten, hinteren IH-Kochplatte

Betriebstasten Fehlererkennung

Die Anzeige blinkt.

Nicht Erkennen des Topfs, automatisches Abschalten

Kleine Objekte, automatisches Abschalten

Mögliche Ursache

• Es hat Wasser oder Fremdkörper auf oder um das Bedienfeld herum oder Wasser oder Zutaten sind übergekocht.
  Entfernen Sie das Wasser oder die Fremdkörper. (Wenn die IH-Kochplatte abgeschaltet war, führen Sie die Tastenbedienung nochmals aus.)

• Die Kochoberflächenplatte wurde für 3 Sekunden oder länger berührt. (Außer Tasten, die das Berühren und Halten für länger als 3 Sekunden erfordern, wie zum Beispiel derchnelle Wechsel des Timers.)

• Kein Topf auf der IH-Kochplatte platziert.

• Der zu erhitzende Topf wurde entfernt.
• Der Topf steht nicht in der Mitte der IH-Kochplatte.
• Ein inkompatibler Topf wird verwendet. (Siehe Seite 46.)
• Ein metallisches Kuchenwerkzeug, wie zum Beispiel ein Messer oder ein Löffel, befindet sich auf der Kochoberflächenplatte.

Wenn sie nicht entfernt werden, erlöscht das Anzeigefeld nach einer Minute und anschließend schaltet sich die Stromversorgung aus.

• Es kann sein, dass der IR-Sensor in einer sehr hellen Umgebung nicht Funktioniert und es kann sein, dass 7 nicht blinkt, selbst wenn kein Topf auf der IH-Kochplatte steht.

Stellen Sie die IH-Kochplatte ab und dann wieder an.

Fehleranzeigen

Überprüfen Sie für die folgenden Fehleranzeigen die Ursache und behandeln Sie sie. Anschließlich berühren Sie die Taste der vorderen rechten oder vorderen linken IH-Kochplatte (oder), um eine Fehleranzeige zu Löschen.

Anzeige	Mögliche Ursache
Filterverstopfungs-Erkennung (für den Filter des Einlassgebläse oder Abluftgebläse)	- Das Einlass- oder Abluftgebläse ist verstopft. - Schmutz hat sich im Einlass- oder Abluftgebläse angesammelt. → Entfernen Sie alle Blockaden.
- Im Fall der linken oder rechten, vorderen IH-Kochplatte	Ein leerer Topf wurde erhitzt. * Die Zeit, die die IH-Kochplatten brauchen, um abzuschalten, variiert je nach Toptyp. * Diese Funktion wird je nach Toptyp möglicherweise nicht richtig aktiviert oder das Heizniveau ist tief. → Geben Sie die Zutaten in den Topf und berühren Sie die Taste nochmals.
- Im Fall der linken oder rechten, hinteren IH-Kochplatte
Leerer Topf, automatisches Abschalten	Wenn beim Frittieren das Öl versehentlich mit dem „ErhitzungsmENU"statt dem „Frittiermenü"vorgewärmt wurde.
Ungeeigneter Topf, automatisches Abschalten (zum Frittieren)	- Einige Töppe sind je nach Typ, Material, Form und Höhe der Unterseite des Topfs, inkompatibel. (Siehe Seite 46.) - Mehr als 800 g Öl wurden hinzugefügt.
Rutschender Topf, automatisches Abschalten (zum Frittieren)	- Der Topf ist nicht in der richtigen Position. - Mehr als 800 g Öl wurden hinzugefügt. - Zutaten wurden hinzugefügt während die Vorwärmanzeige angezeigt wurde. → Nach der Behandlung des Fehlers, können Sie die Taste wieder berühren, um das Vorwärmen fortzusetzen.

* Sie konnen auch die. Si e knonn auch die

Fehler mit oder und F34 Fehler mit löschen.

Wenn Sie die oben genommen Probleme nicht lösen können oder irgendwelche Fehler erscheinen, Kontaktieren Sie den Kundenservice.

→ Schalten Sie den Hauptstromschalter und den Trennschalter aus und kontaktieren Sie den Handler, bei dem Sie das Gerät erworben haben oder den Kundendienst für Details betreffend der zweistelligen Nummer, die auf ein „H“ folgen.

HINWEIS

Beim Kundendienst: Beziehen Sie sich auf das Garantiezertifikat.

Spezifikationen

	KY-B84BX	KY-B84BG	KY-B64BX	KY-B64BG
Stromversorgung	Einphasig: 220-240 V ~ 50 Hz
	Dreiphasig: 380-415 V 2N ~ 50 Hz
Stromkonsum	7.200 W
Standby-Leistung	0,2 W
Konsum (ungeführ)	* Wenn die Stromversorgung aus ist
Abmessungen (ungeführ)	W 773 / T 536 / H 66 mm		W 607 / T 536 / H 66 mm
Gewicht (ungeführ)	15,6 kg	15,5 kg	13,5 kg	13,4 kg
Lichtkreis	Inbegriffen	Nicht inbegriffen	Inbegriffen	Nicht inbegriffen

	3.300 W		1.800 W
Maximales Heizniveau
Anpassung des Heizniveauaus (ungeführ)	18-Stufen Anpassung Gleichwertig mit 70 W bis 3.300 W		18-Stufen Anpassung Gleichwertig mit 50 W bis 1.800 W
Frittiertemperatur Anpassung (ungeführ)	7-Stufen Anpassung 140 °C bis 200 °C	-	-	-
Temperaturanpassung für das Braten in der Pflanne (ungeführ)	-	5-Stufen Anpassung 140 °C bis 230 °C	-	-
Kochtimer	1 Minute bis 99 Minuten

Wenn sich die IH-Kpochplatten in der gleichen Gruppe befinden, z.B. rechte, vordere und rechte, hinterere IH-Kochplatte oder die linke, vordere und die linke, hinterere IH-Kochplatte und gleichzeitig benutzt werden, wird die Heizkraft der IH-Kochplatten, um den gesamten Stromkonsum zu beschränken, wie folgt reguliert.

• Die Stromanzeige wechselnicht, aber die Heizkraft lasst nach.
• Das Heizniveau wird automatisch um eine oder mehrere Stufen reduziert.
• Die Heizkraft kann nicht gesteigert werden.
  Wenn hohe Heizniveauaus bestehtigt werden, verwenden Sie die vorderen und hinteren Kochplatten nicht gleichzeitig oder reduzieren Sie das Heizniveau von einem der IH-Kochplatten in derselben Gruppe.

Type pannen die gebrukt können worden 106

Inductiekoken 108

(Links: verlagen, rechts: verhogen)
