Marque	Panasonic
Modèle	KY-B64BXBXD
Type de produit	Plaque de cuisson à induction
Nombre de zones de cuisson	4
Dimensions de la plaque (L x P x H)	607 x 536 x 57 mm
Dimensions de découpe (L x P)	560 x 490 mm
Alimentation électrique	220-240 V monophasé ou 380-415 V triphasé, 50 Hz, 40 A
Puissance totale maximale	Environ 9,2 kW (monophasé) ou 7,2 kW (triphasé)
Matériau de la surface	Vitrocéramique
Diamètres des zones de cuisson	2 x 210 mm (avant gauche et arrière droite), 2 x 150 mm (arrière gauche et avant droite)
Fonctions principales	Commandes tactiles, arrêt automatique, détection de casserole, verrouillage enfant
Entretien et nettoyage	Nettoyer avec un chiffon doux et un nettoyant pour vitrocéramique après refroidissement
Sécurité	Mise à la terre obligatoire, disjoncteur différentiel 30 mA, coupe-circuit automatique en surchauffe
Installation	Encastrée, nécessite un électricien qualifié, espace de ventilation minimal de 20 mm sous l'appareil
Poids (environ)	12 kg
Accessoires fournis	4 colliers de serrage
Réparabilité	Réparation par un professionnel agréé, pièces détachées disponibles sur demande

FOIRE AUX QUESTIONS - KY-B64BXBXD PANASONIC

Quelle est la tension d'alimentation requise pour la plaque Panasonic KY-B64BXBXD ?

L'appareil fonctionne en monophasé 220-240 V ~ 50 Hz ou en triphasé 380-415 V 2N~ 50 Hz. Un circuit dédié de 40 A avec disjoncteur différentiel 30 mA est nécessaire.

Quelles sont les dimensions de découpe pour l'encastrement ?

Les dimensions de découpe sont de 560 mm de largeur et 490 mm de profondeur (tolérance +3/-0 mm). Un espace minimal de 51 mm est requis entre le comptoir et les parois latérales et arrière.

Comment nettoyer la surface vitrocéramique ?

Attendez que la plaque refroidisse complètement. Utilisez un chiffon doux et un produit nettoyant spécial vitrocéramique. Évitez les éponges abrasives qui pourraient rayer la surface.

Que faire si une zone de cuisson ne chauffe pas ?

Vérifiez que la casserole est compatible induction (fond magnétique). Assurez-vous que le diamètre de la casserole correspond à la zone (150 mm ou 210 mm). Si le problème persiste, contactez un réparateur agréé.

Y a-t-il un verrouillage enfant ?

Oui, la plaque est équipée d'une fonction de verrouillage des commandes pour éviter toute utilisation accidentelle par des enfants. Consultez le manuel pour activer cette option.

Quel type de câble d'alimentation est fourni ?

Le cordon d'alimentation mesure environ 1,2 mètre (longueur de gaine 1,1 m). Pour le branchement, suivez le schéma de la notice : fil jaune/vert pour la terre, gris et bleu pour le neutre, noir et marron pour la phase (monophasé) ou séparés en L1 et L2 (triphasé).

Peut-on installer la plaque au-dessus d'un four ?

Oui, à condition d'utiliser un four Panasonic compatible (modèles HL-BT62S / HL-BT62B) et de respecter un espace de ventilation d'au moins 60 mm entre les deux appareils. Reportez-vous à la notice pour les dimensions exactes.

Comment couper l'alimentation en cas d'urgence ?

Utilisez le disjoncteur dédié installé sur le circuit de la plaque. Il doit être accessible après l'installation. En cas de problème, coupez immédiatement le courant au tableau électrique.

La plaque chauffe-t-elle en surface pendant l'utilisation ?

La surface vitrocéramique chauffe uniquement sous les casseroles. Cependant, la zone autour peut devenir chaude par conduction. Ne touchez jamais la plaque pendant ou juste après l'utilisation. L'indicateur de chaleur résiduelle signale les zones encore chaudes.

Où trouver la notice d'utilisation complète ?

La notice est disponible gratuitement au format PDF sur le site notice-facile.com pour le modèle Panasonic KY-B64BXBXD. Vous pouvez également demander une traduction dans votre langue via le formulaire de contact.

MODE D'EMPLOI KY-B64BXBXD PANASONIC

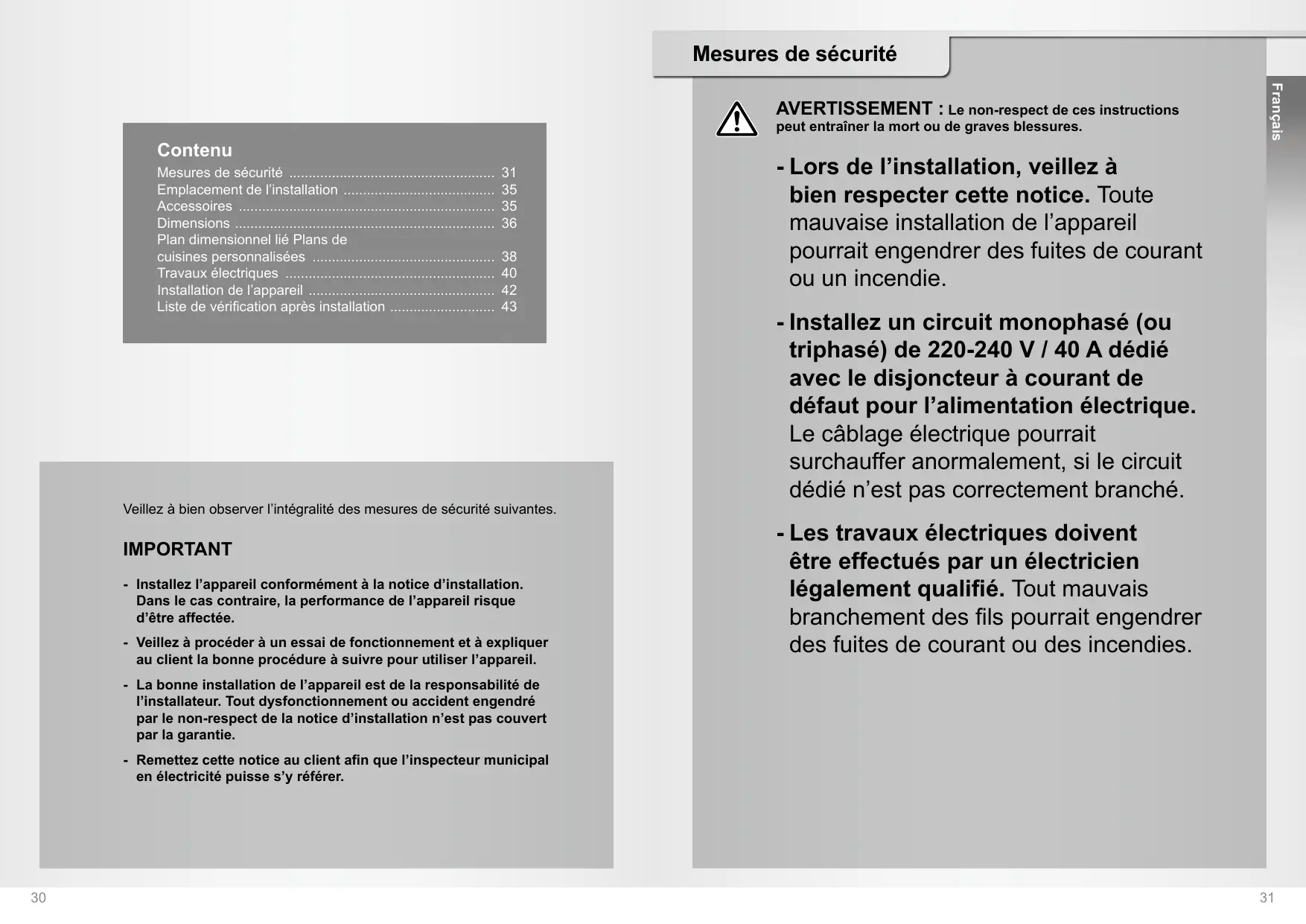

Mesures de sécurité 31

Emplacement de l'installation 35

Accessoires 35

Dimensions 36

Plan dimensionnel lié Plans de

cuisines personnalisées 38

Travaux électriques 40

Installation de l'appareil 42

Liste de vérification après installation 43

Veillez à bien observer l'intégralité des mesures de sécurité suivantes.

IMPORTANT

• Installez l'appareil conformément à la notice d'installation. Dans le cas contraire, la performance de l'appareil risque d'être affectée.
• Veillez à procéder à un essai de fonctionnement et à expliquer au client la bonne procédure à suivre pour utiliser l'appareil.
• La bonne installation de l'appareil est de la responsabilité de l'installateur. Tout dysfonctionnement ou accident engendré par le non-respect de la notice d'installation n'est pas couvert par la garantie.
• Remettez cette notice au client afin que l'inspecteur municipal en électricité puisse s'y référer.

AVERTISSEMENT : Le non-respect de ces instructions peut entraîner la mort ou de graves blessures.

• Lors de l'installation, veillez à bien respecter cette notice. Toute mauvaise installation de l'appareil pourrait engendrer des fuites de courant ou un incendie.
• Installez un circuit monophasé (ou triphasé) de 220-240 V / 40 A dédié avec le disjoncteur à courant de défaut pour l'alimentation électrique. Le câblage électrique pourrait surchauffer anormalement, si le circuit dédié n'est pas correctement branché.
• Les travaux électriques doivent être effectués par un électricien légalement qualifié. Tout mauvais branchement des fils pourrait engendrer des fuites de courant ou des incendies.

AVERTISSEMENT : Le non-respect de ces instructions peut entraîner la mort ou de graves blessures.

• Cet appareil doit être correctement mis à la terre conformément aux lois sur l'électricité. La ligne de mise à la terre ne doit pas être branchée à un tuyau de gaz, d'eau ou mis à la terre sur un paratonnerre ou une ligne téléphonique. Dans le cas contraire, cela pourrait causer une électrocution en cas de panne de l'appareil ou de rupture de l'isolant.
• Demandez à un électricien qualifié de procéder à la mise à la terre de l'appareil. Toute mauvaise mise à la terre présente un risque d'électrocution.
• Avant de procéder à l'isolation, veillez à bien mettre le disjoncteur hors tension. Ceci annulera tout risque d'électrocution.
• Ne touchez jamais aux pièces à haute température, comme la plaque supérieure.

- En cas d'endommagement du cordon d'alimentation, veillez à ce que son remplacement soit effectué par le fabricant, le service après-vente ou toute autre personne possédant des qualifications similaires afin d'éloigner tout danger.

• Ne démontez, réparez ou modifiez jamais l'appareil (la plaque supérieure, par exemple). Le cas échéant, l'appareil risque de ne pas fonctionner correctement et de représenter un danger.
• Ne marchez jamais sur l'appareil et ne faites jamais tomber d'objets lourds au-dessus. Toute fissure de la plaque supérieure risque d'engendrer une surchauffe, un dysfonctionnement ou un électrocution.
• Le cordon d'alimentation doit être branché avec précision afin d'assurer l'intégrité du branchement. Tout mauvais branchement des fils pourrait engendrer des fuites de courant ou des incendies.

ATTENTION : Le non-respect de ces instructions peut engendrer des lésions corporelles ou l'endommagement de propriété.

- Veillez à utilisez des matériaux résistant à la chaleur pour le comptoir de cuisine. Cependant, n'utilisez pas de matériaux vernis, ils risqueraient de se décolorés.

Le matériau du comptoir de cuisine devrait avoir une résistance à la chaleur équivalente ou supérieure aux « plaques décoratives à haute-pression thermodurcissables laminées ». Si les matériaux utilisés ne sont pas résistants à la chaleur, ils pourraient être déformés ou prendre feu.

Emplacement de l'installation

Veillez à bien respecter les lois qui régissent l'installation de l'appareil.

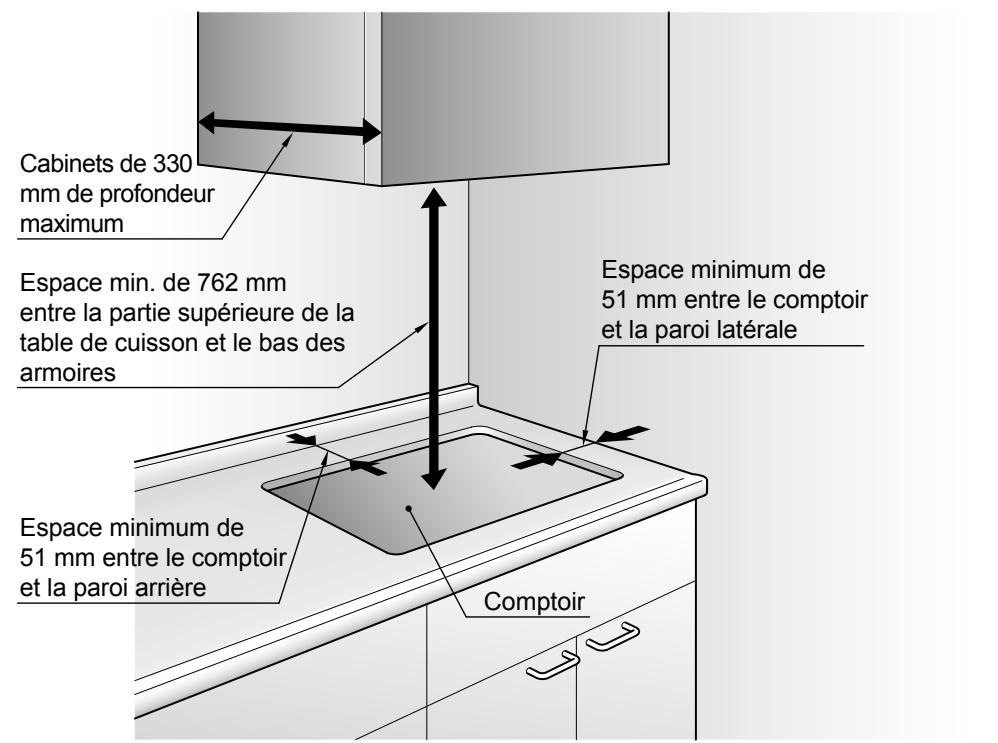

Cabinets de 330 mm de profondeur maximum Espace min. de 762 mm entre la partie supérieure de la table de cuisson et le bas des armoires Espace minimum de 51 mm entre le comptoir et la paroi latérale Espace minimum de 51 mm entre le comptoir et la paroi arrière Comptoir

Pour de plus amples détails sur le comptoir, veuillez-vous référer à la page 39.

Accessoires

Collier de serrage

( 4 pièces)

KY-B84BX / KY-B84BG

Vue frontale

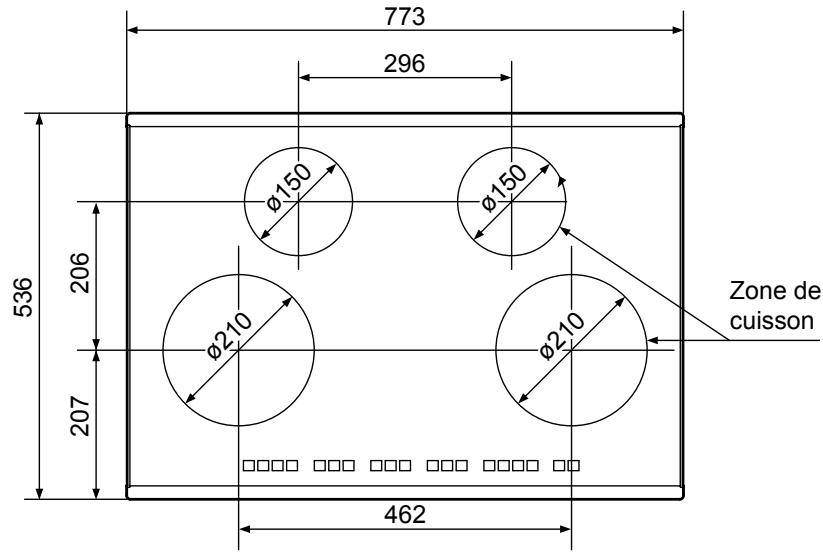

773 296 536 206 207 462 Ø150 Ø150 Ø210 Ø210 Zone de cuisson

Vue avant

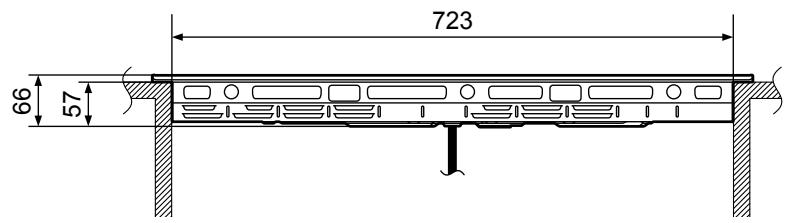

723 66 57

Vue latérale

25 487 Côté avant Bouche de sortie Côté arrière Bouche d'entrée

Longueur du cordon d'alimentation : environ 1,2 m (longueur de gaine : environ 1,1 m)

KY-B64BX / KY-B64BG

Vue frontale

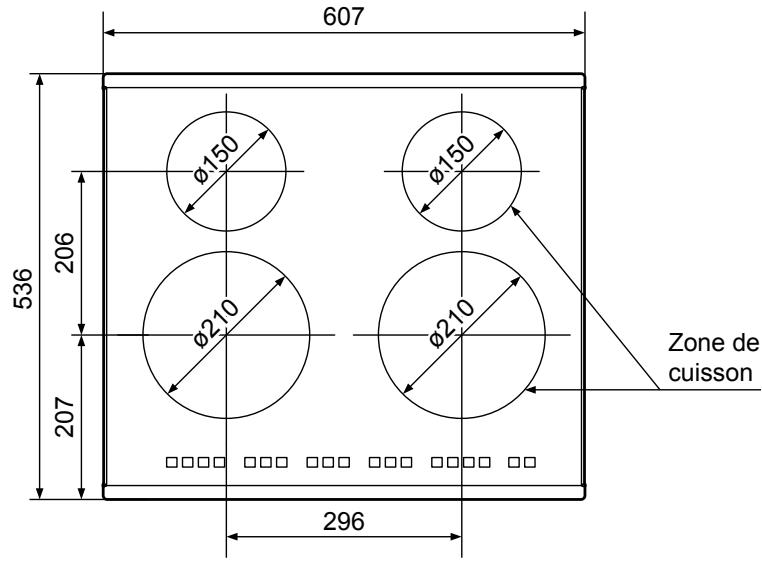

607 536 206 207 296 Ø150 Ø210 Ø150 Ø210 Zone de cuisson

Vue avant

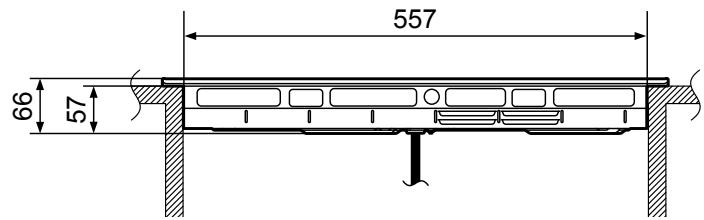

557 66 57

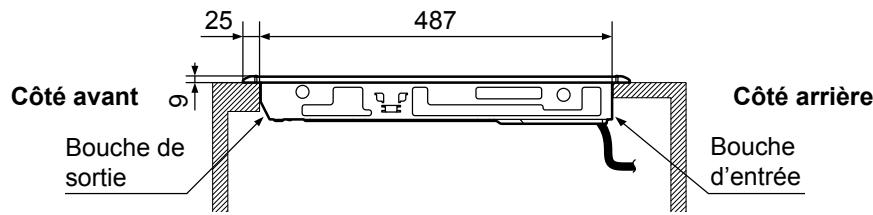

Vue latérale

25 487 Côté avant Bouche de sortie Côté arrière Bouche d'entrée

Longueur du cordon d'alimentation : environ 1,2 m (longueur de gaine : environ 1,1 m)

Plan dimensionnel lié Plans de cuisines personnalisées

(mesure : mm)

Vue latérale

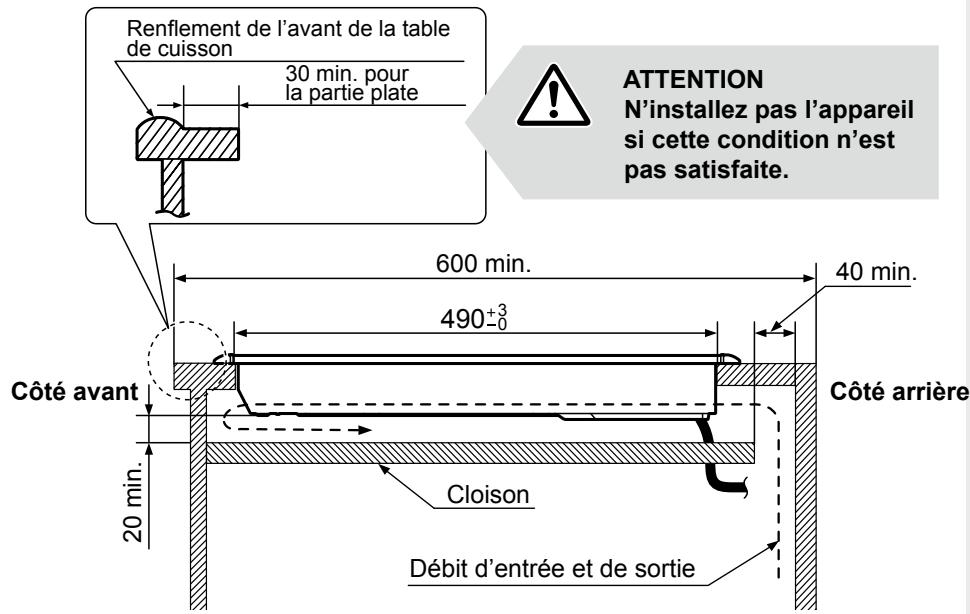

Renflement de l'avant de la table de cuisson 30 min. pour la partie plate ATTENTION N'installez pas l'appareil si cette condition n'est pas satisfaite. 600 min. 40 min. 490±³₀ Côté avant 20 min. Cloison Débit d'entrée et de sortie Côté arrière

Lors d'une installation d'une cloison à l'intérieur de l'armoire

• Alfaible pour un minimum de 20 mm d'espace supplémentaire en-dessous de la partie inférieure de l'appareil pour la circulation de l'air.
• Prévoyez un espace supplémentaire de 40 mm minimum à l'arrière de la cloison.

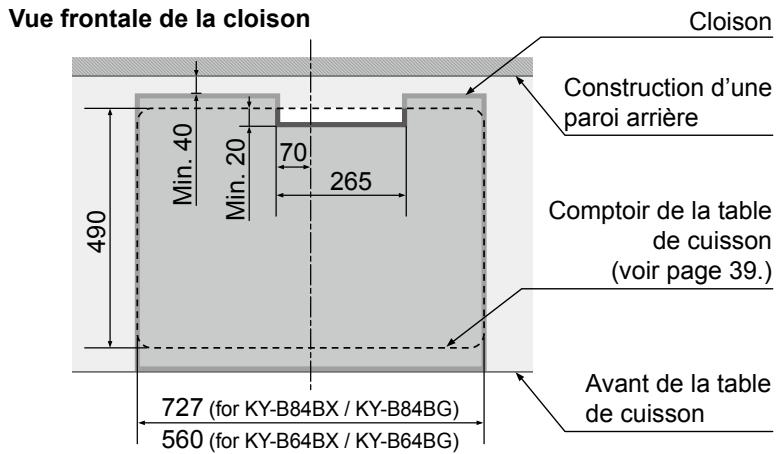

Vue frontale de la cloison Cloison Construction d'une paroi arrière Min. 40 Min. 20 70 265 490 Comptoir de la table de cuisson (voir page 39.) 727 (for KY-B84BX / KY-B84BG) 560 (for KY-B64BX / KY-B64BG) Avant de la table de cuisson

(mesure : mm)

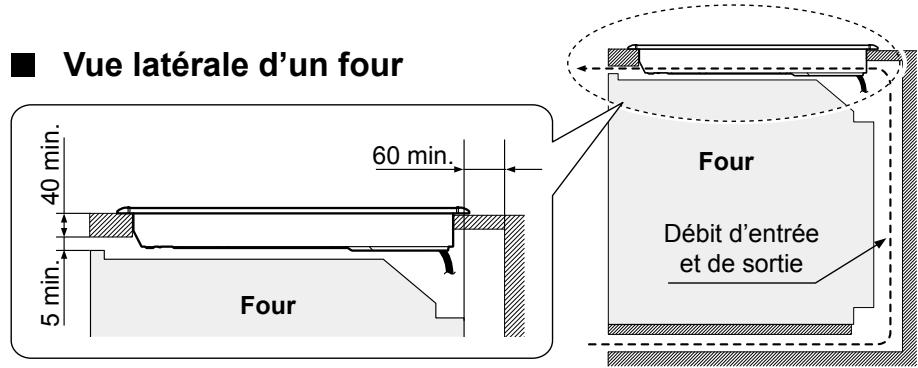

Lors de l'installation de la table de cuisson sur un four,

• Prévoyez pour les fours Panasonic : HL-BT62S / HL-BT62B uniquement. (à partir de janvier 2013)
• Prévoyez des espaces supplémentaires pour la circulation de l'air, tel que illustré ci-après :

Vue latérale d'un four 40 min. 60 min. 5 min. Four Four Débit d'entrée et de sortie

■ Dimension du comptoir de la table de cuisson

KY-B84BX / KY-B84BG

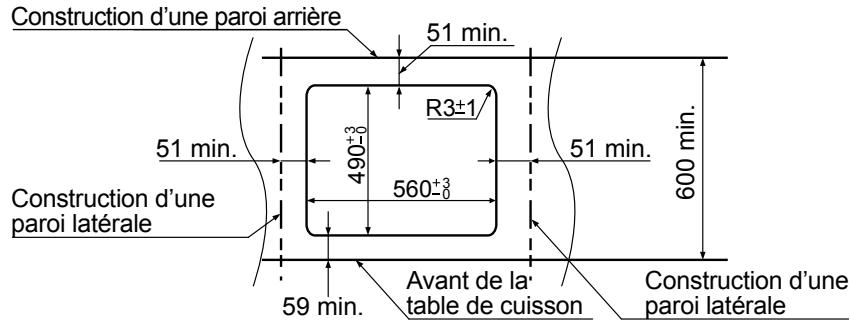

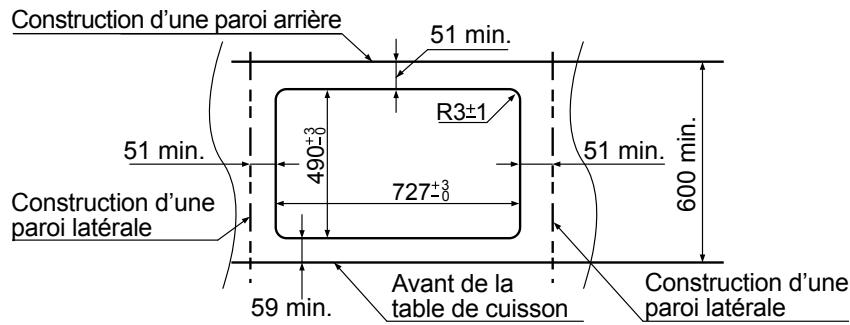

Construction d'une paroi arrière 51 min. R3±1 51 min. 600 min. 51 min. 490±3 727±3 Construction d'une paroi latérale 59 min. Avant de la table de cuisson Construction d'une paroi latérale

KY-B64BX / KY-B64BG

Construction d'une paroi arrière 51 min. R3±1/ 490±3/0 560±3/0 51 min. 51 min. 600 min. Construction d'une paroi latérale 59 min. Avant de la table de cuisson Construction d'une paroi latérale

AVERTISSEMENT

Les travaux électriques doivent être effectués par un électricien légalement qualifié.

■ Exigences électriques

• Cet appareil doit être fournit avec la tension et la fréquence adéquates et être branché à un circuit de branchement individuel, correctement mis à la terre et protégé par un disjoncteur ou un fusible. (La plaque signalétique se trouve au bas de l'appareil.)
• Cet appareil n'est pas équipé d'autres moyens de débranchement du câblage d'alimentation principale ayant une séparation de contact sur tous les pôles qui fournissent un débranchement total dans des conditions de surtension de catégorie III. Les moyens de débranchement doivent être incorporés dans le câblage fixe conformément aux règles de câblage.
• Vous devez utiliser un système électrique de CA à deux fils et monophasé de 220-240 V, 40 A, 50 Hz. (Vous pouvez également utiliser un système à quatre fils et triphasé.) Si vous branchez l'appareil à un câblage en aluminium, veillez à utiliser les connecteurs appropriés approuvés pour une utilisation avec un câblage en aluminium.
• Vérifiez auprès des services publics locaux pour en savoir plus sur les codes électriques utilisés dans la zone. En cas de branchement de l'appareil non conforme aux codes applicables, l'installation risque d'être dangereuse.
• Une fois l'appareil installé, veillez à montrer au client où se trouve le disjoncteur sur l'appareil.

■ Installation du disjoncteur à courant de défaut de mise à la terre

• Conformément aux règles qui régissent le branchement électrique, incorporez le disjoncteur à courant de défaut de mise à la terre dans le câblage électrique du domicile.
• Suivez les spécifications du disjoncteur à courant de défaut de mise à la terre suivantes.

Courant nominal : 40 A, courant nominal détecté : 30 mA

■ Branchements électriques

1. Coupez le courant.

Coupez le courant au niveau du disjoncteur ou retirez les fusibles du circuit de branchement de l'appareil.

2. Branchez le cordon d'alimentation.

Branchez le cordon d'alimentation conformément aux codes et aux ordonnaces applicables.

- Branchement monophasé (220-240 V \~ 50 Hz)

Branchez les fils conformément aux instructions données dans le tableau et le diagramme suivants :

Câble électrique	Branchement des fils
	E : Jaune / vert(à brancher à la prise de terre)N : Gris et bleu ensembleL : Noir et marron ensemble(à brancher à la borne de ligne)

- Branchement triphasé (380-415 V 2N\~ 50 Hz)

Séparez les fils L et branchez-les conformément aux instructions données dans le tableau et le diagramme suivants :

Câble électrique		Branchement des fils
	E	E : Jaune / vert(à brancher à la prise de terre)
	N	N : Gris et bleu ensemble
	L1	L1 : Noir
	L2	L2 : Marron(à brancher à la borne de ligne)

AVERTISSEMENT

Ne démontez jamais la plaque supérieure. Le fil branché pourrait se desserrer et engendrer un dysfonctionnement de l'appareil.

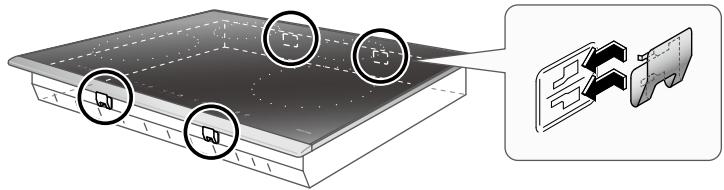

1. Fixez les colliers de fixation à l'unité principale (4 emplacements à l'avant et à l'arrière).

• Positionnez le coussin vers le HAUT en-dessous de l'unité principale afin qu'il agisse comme un tampon et empêche ainsi l'endommagement de la table de cuisson.
• Faites correspondre les pinces des colliers de fixation avec les orifices qui se trouvent sur les côtés de l'unité principale, faites ensuite glisser le collier de droite à gauche pour les fixer à l'unité principale.

Coussin vers le HAUT

2. Encastrez l'unité principale dans le comptoir de la table de cuisson tout en le gardant autant que possible à niveau.

• Ne faites jamais tomber l'unité sur la table de cuisson.
• Appuyez sur la partie supérieure de l'unité principale afin que le cadre repose bien sur la table de cuisson.
• Assurez-vous que les espaces entre la table de cuisson et la surface inférieure du cadre supérieure soient les mêmes à l'avant, à l'arrière, à gauche et à droite.

3. Branchez le cordon d'alimentation.

Voir page 41.

ATTENTION

Si l'armoire n'est pas dotée d'une ouverture à l'avant, vous devez brancher le câblage avant d'encastrer l'unité principale dans la table de cuisson.

Liste de vérification après installation

Une fois l'installation achevée, vérifiez et côchez les éléments suivants.

	Liste de vérification	Vérifié
Apparence	- L'appareil semble-t-il penché vers l'avant, l'arrière, la gauche ou la droite? - Le cadre n'est-il pas soulevé? - La plaque supérieure est-elle propre?
Travaux électriques	- L'alimentation électrique est-elle monophasée (220-240 V ~) ou triphasée (380-415 V 2N~)?
	- La mise à la terre a-t-elle été bien installée? - Le disjoncteur à courant de défaut a-t-il été bien installé?
Test électrique	1.Effleurez [IMAGE]la touche servant à mettre l'appareil sous tension.- Le voyant d'alimentation générale s'allume-t-il?2.Effleurez les touches suivantes pour vérifier leur fonctionnement pour chaque plaque de cuisson par CI :- Plaque de cuisson avant gauche Est-ce que le- Plaque de cuisson arrière gauche « 7 » clignote?- Plaque de cuisson avant droite - Plaque de cuisson arrière droite

• Veillez à bien éteindre chaque plaque de cuisson par CI et l'interrupteur d'alimentation générale après avoir procédé au test électrique.
• Remettez le mode d'emploi ainsi que la notice d'installation et le certificat de garantie au client.

Je certifie par la présente que l'installation a bien était faite.

Signature de l'installateur
