MODE D'EMPLOI RWM120 ABUS

Dispositif d'alarme de fumée

Dispositif d'alarme de fumée

ABUS

Manuel utilisateur Dispositif d'alarme de fumée

FR

Version 3.0

0786-CPR-21425 EN 14604:2005/AC:2008

G215007

Veuillez lire attentivement cette notice d'utilisation avant la mise en service! Les détecteurs avertisseur de fumée contribuent à sauver des vies! Conserver exactement notice d'utilisation!

Inhalt

Table des matières

Introduction 40

Conseils de sécurité ....41

Étendue de la fourniture.... 42

Données techniques 43

Principe de fonctionnement et fonctionnalités .... 43

En cas d'alarme 44

Implantation....44

Montage et mise en service 45

Témoins et fonctions....47

Entretien et maintenance 49

Garantie....50

Élimination....51

Déclaration de performances 52

Déclaration de conformité 52

Introduction

Indications au sujet de la notice

Nous sommes heureux que vous ayez choisi notre produit et nous vous remercions de votre confiance. Vous avez fait un bon choix.

Ce détecteur de fumée a été mis au point et fabriqué avec le plus grand soin afin de permettre que vous soyez averti en temps utile d'un risque d'incendie. Veuillez lire intégralement la notice et appliquez les consignes données, en vue d'assurer une utilisation optimale de l'appareil.

La présente brochure fournit les instructions de montage et de maintenance.

Utilisation conforme

L'appareil doit uniquement être utilisé dans le but pour lequel il a été conçu et construit. Toute autre utilisation constitue une utilisation non conforme.

Cet appareil ne doit être utilisé que dans les conditions suivantes :

• Détection du feu ou de la fumée dans des habitations privées
• Ce détecteur de fumée est homologué pour une utilisation dans les véhicules de loisirs habitables.

Limites de responsabilité

Vos droits sont restreints à la réparation ou au remplacement de ce produit dans son état de livraison. Abus décline toute responsabilité pour tous les préjudices spéciaux, secondaires ou consécutifs, y compris notamment les pertes de revenus, les pertes de bénéfices, les restrictions dans l'utilisation du logiciel, les pertes ou restaurations de données, les coûts d'équipements de remplacement, les périodes d'arrêt, les dommages matériels et les recours de tiers, du fait de recours contractuels, légaux ou en responsabilité civile liés à la garantie, nonobstant toutes autres dispositions de garantie limitées ou implicites légales ; pour le cas où cette limite de garantie ne peut s'appliquer, la responsabilité d'Abus est limitée au prix d'achat

du produit. Le contenu de cette notice peut être modifié sans préavis.

Consignes de sécurité

Symbole Mot-clef Observations
	Avertissement	Signalement de risques de blessure ou de risques pour la santé.
	Avertissement	Signalement de risques de blessure ou de risques pour la santé en raison des tensions électriques.
	Important Instruction de sécurité signalant le risque de détérioration de l'appareil ou des accessoires.
	Remarque	Signalement d'informations importantes.

Explication des symboles

Les symboles suivants sont utilisés dans la notice ou sur l'appareil :

Information sur la pile

L'appareil est alimenté en tension continue de 3 V par une pile au lithium de 3 V intégrée.

La pile ne peut pas être remplacée et elle n'est pas rechargeable.

Conditionnement

ez les emballages et les petites pièces hors de la portée d'enfants – risque d'étouffement.

totalité de l'emballage doit être retirée avant la mise en service de l'appareil.

Fonctionnement de l'appareil

Afin d'assurer le bon fonctionnement de l'appareil, veuillez respecter les points suivants :

pareil ne doit pas être recouvert.
pareil ne doit pas être peint ou recouvert de tapisserie.

s ne devez en aucun cas ouvrir ou réparer l'appareil. En cas de non-respect, la garantie est caduque.

- Lorsque l'appareil a subi une chute ou une autre détérioration, il ne doit plus être utilisé.

Étendue de la fourniture

• Détecteur de fumée ABUS avec pile intégrée
• Notice d'utilisation
• Accessoires de montage

Données techniques

Tension d'alimentation pile au lithium DC 3 V (solidement intégrée)

Détection des fumées Réflexion photoélectrique

Alarme optique DEL clignote toutes les 40 s

Puissance absorbée >8 μA (∅ en veille) || >50 mA (∅ alarme)

Température de service 0 à 45 °C

Humidité relative de 10 % à 90 % (sans condensation)

Pression acoustique >85 dB(A) à 3 m

Coupure de l'alarme environ 10 minutes

Zone de couverture maximum 40 m2 à l'intérieur d'une pièce

Lieu de montage Plafond (exclusivement dans les pièces intérieures)

FR

Principe de fonctionnement et fonctionnalités

• Les gaz, les vapeurs, la chaleur et les flammes ne sont pas reconnus par le détecteur de fumée.
• Les personnes malentendantes peuvent éventuellement ne pas entendre l'alarme. Dans ce cas, il existe des détecteurs offrant une signalisation optique.
• Les rayonnements électromagnétiques particulièrement élevés peuvent affecter le fonctionnement de l'appareil. N'installez donc pas l'appareil à proximité d'appareils qui émettent des rayonnements électromagnétiques ou à proximité d'aimants.
• Le détecteur de fumée fonctionne suivant un principe de détection optique (réflexion photoélectrique) et possède une cellule de mesure dans laquelle sont mesurées les particules de fumées qui ont pénétré.

Principe de fonctionnement et fonctionnalités | En cas d'alarme | Site d'implantation

• Lorsque le seuil d'alarme est dépassé, l'appareil déclenche une alarme acoustique puissante.
• L'alarme cesse dès que la cellule de mesure ne comporte plus de fumée.

En cas d'alarme

(1) Informez toutes les personnes présentes.
(2) Aidez les enfants, les personnes handicapées, âgées ou malades.
(3) Fermez derrière vous toutes les portes et fenêtres.
(4) Quittez rapidement les lieux.
(5) N'utilisez pas les ascenseurs.
(6) Prévenez les pompiers : tél. ou 18.

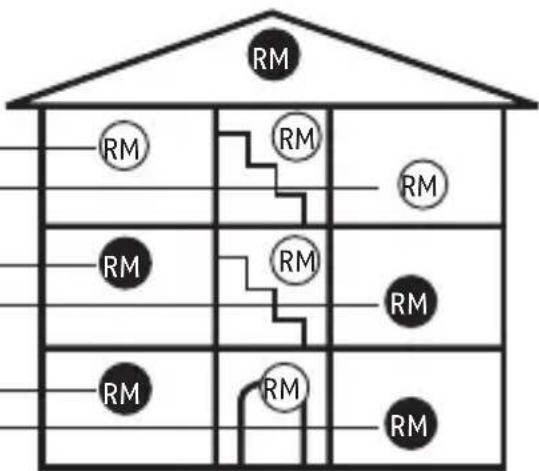

Site d'implantation

Pour constituer un équipement minimal RM des détecteurs de fumées doivent être installés dans toutes les chambres, dans les chambres d'enfants et dans les couloirs servant d'issues de secours, toujours au centre de la pièce et exclusivement au plafond (pas d'installation murale) (fig. 2).

fig. 2

Chaufferie Atelier —


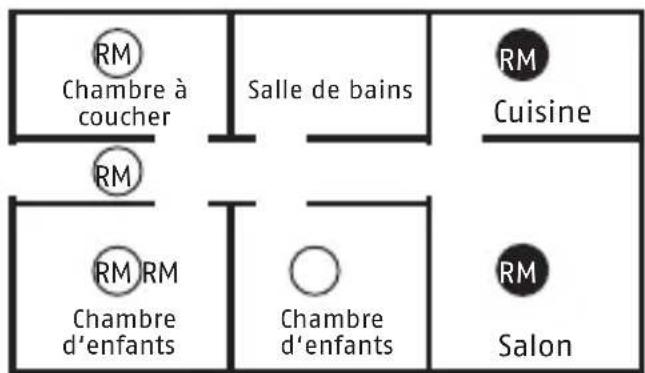

RM Chambre à coucher Salle de bains RM Cuisine RM RM Chambre d'enfants Chambre d'enfants RM Salon

Choisissez l'endroit le plus élevé, en respectant une distance minimale de 50 cm par rapport aux murs, aux meubles et aux lampadaires. Vous pouvez obtenir une installation optimale en installant des appareils dans les autres pièces et dans les cages d'escalier. Dans les locaux humides (salle de bain, toilettes), le détecteur de fumée est généralement inutile en raison du faible risque d'incendie.

Veuillez respecter les graphiques de cette notice.

Lieux où le détecteur ne doit pas être installé

- À l'extérieur (utilisation uniquement dans des pièces fermées) ; - ! Dans les pièces où l'alarme peut être déclenchée par des phénomènes tels que vapeurs, condensation, fumée « normale », buées, poussière, saletés ou graisses ;

• Près d'une ouverture de ventilation ou d'autres ouvertures similaires (courant d'air) ;
• Dans les locaux où la température peut chuter au-dessous de 0 °C ou dépasser 45 °C.

Montage et mise en service

Pour installer le détecteur au plafond, exécutez les opérations suivantes dans l'ordre indiqué :

1. Détachez le détecteur de son socle en le tournant dans le sens inverse des aiguilles d'une montre.
2. Repérez les trous à percer au travers du socle.
3. Percez les trous, placez les chevilles, puis vissez le socle.

Trous dans le plafond goujon base de détecteur deux vis

déterminer les trous à percer, veillez bien à ce qu'ils ne correspondent pas à des lignes électriques, à des canalisations ou à d'autres éléments d'installation importants.

1. Inscrivez la date du jour (date d'installation) à l'aide d'un marqueur indélébile sur l'étiquette au dos du détecteur (voir l'illustration ci-contre).
2. Fixez le détecteur sur son socle en le tournant dans le sens des aiguilles d'une montre.

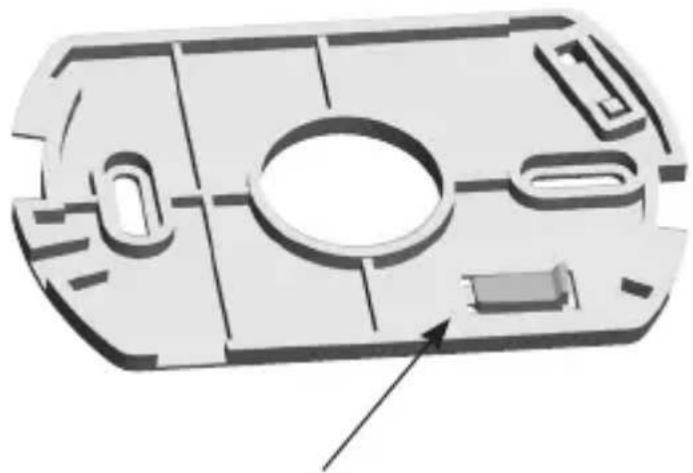

3. Brisez et retirez la goupille de sécurité se trouvant dans le socle et introduisez-la dans l'ouverture latérale du boîtier pour empêcher que l'appareil ne puisse tourner (voir les illustrations ci-dessous).
   Installationsdatum | Installation date | Date dinstallation: ____ DD|MM|YYYY
   z.B.: 09/05/2014

Insérez la goupille de fusibleRetirez la goupille de sécurité ;

Témoins et fonctions

Mise en service

Appuyez sur Test / Reset pendant plus de 3 secondes jusqu'à ce

que la LED se allume en rouge, puis relâchez le bouton intérieur de 2 secondes. Ce est un bip pour confirmer l'activation.

Le détecteur est maintenant prêt à l'emploi.

État normal

Le voyant de contrôle DEL rouge sous le couvercle de l'appareil clignote normalement toutes les 40 secondes et indique que le détecteur est prêt à fonctionner.

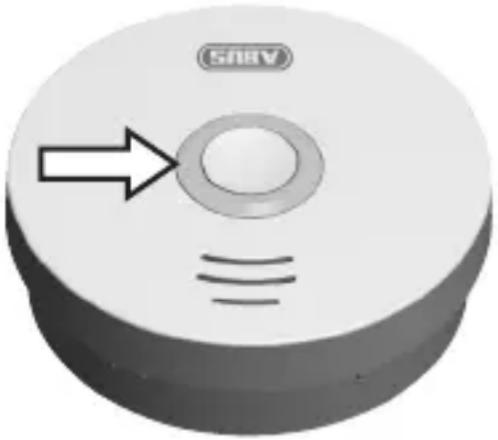

Contrôle de l'électronique de l'appareil

Vérifiez régulièrement le bon fonctionnement du détecteur en enfonçant la touche d'essai/réinitialisation.

L'alarme sonore retentit et le voyant DEL rouge « ALARME » clignote.

Cela ne signifie pas qu'il existe des fumées d'incendie dans la pièce, mais confirme simplement le bon état de fonctionnement du détecteur.

Cet essai de fonctionnement est indispensable après l'installation.

Nous recommandons en outre un contrôle à intervalles réguliers.

Restez à une distance minimale de l'appareil pour éviter des lésions auditives.

Pile faible

Lorsque la tension d'alimentation du détecteur chute au-dessous d'une valeur prédéterminée, l'appareil le signale par un bip et le clignotement des voyants DEL toutes les 40 secondes. En actionnant la touche d'essai, il est possible de couper le signal pendant 10 heures, après quoi il est à nouveau déclenché automatiquement.

Lorsque ce signal d'avertissement retentit, le détecteur doit impérativement être remplacé par un nouveau détecteur. La pile du détecteur est fermement intégrée dans le détecteur et ne peut pas être remplacée.

oter du premier signal d'avertissement, le détecteur reste totalement fonctionnel pendant une période d'au moins 30 jours.

Autodiagnostic et message d'erreur automatique

Le détecteur effectue périodiquement un autodiagnostic ; il est en mesure de réétalonner automatiquement la sensibilité de la cellule de mesure en cas d'encrasse-ment.

Si la sensibilité de déclenchement du détecteur chute au-dessous d'un seuil minimal (par exemple en raison d'un encrassement exceptionnel de la cellule de mesure), le détecteur émet un bip sonore toutes les 40 secondes.

eur ne peut pas être éliminée par un nettoyage de l'appareil, il est impératif de le remplacer sans tarder (voir le chapitre « Entretien et maintenance »).

État d'alarme

Si la fumée d'un incendie est détectée, une alarme sonore puissante et pulsée est déclenchée. Le voyant DEL rouge clignote de manière synchrone à intervalles brefs. Procédez comme indiqué au chapitre « En cas d'alarme ».

Fonction silence

Lorsque le détecteur a déclenché l'alarme, le signal acoustique peut être coupé pour environ 10 minutes en actionnant la touche d'essai/réinitialisation.

Dans ce cas, le voyant DEL rouge continue à clignoter toutes les 8 secondes et indique ainsi que l'état d'alarme reste activé.

Après le délai de 10 minutes, si des fumées d'incendie sont toujours détectées dans la cellule de mesure, le signal acoustique recommence.

Entretien et maintenance

Que faire en cas de fausses alarmes ?

Les causes possibles d'une fausse alarme sont les suivantes : travaux de soudage et de découpe, travaux de brasage et autres travaux à chaud, travaux de sciage et de ponçage, poussière de chantier et travaux de nettoyage, rayonnements électromagnétiques extrêmes, variations de la température provoquant une condensation de l'humidité de l'air dans le détecteur, ainsi que poussières ménagères et petits insectes.

Lorsque vous réalisez à proximité du détecteur des travaux qui dé-

clenchent des fausses alarmes, le détecteur peut être temporairement recouvert ou déposé. Lorsque les travaux sont achevés, l'état normal de fonctionnement doit impérativement être rétabli et contrôlé.

Nettoyage

Selon la norme d'application DIN 14676, le bon fonctionnement de chaque détecteur de fumées doit être contrôlé régulièrement et assuré par des travaux d'entretien.

Cela recouvre une inspection visuelle à des intervalles maximaux de 12 ± 3 mois ainsi que l'essai de fonctionnement des signaux d'alarme.

Veuillez correctement documenter les résultats et les mesures prises.

ecteurs empoussiérés doivent être nettoyés. Les dépôts de poussière dans les fentes d'air du détecteur peuvent être éliminés par aspiration ou soufflage.

• Si nécessaire, la poussière peut être éliminée à l'aide d'un pinceau.
• La surface peut être nettoyée à l'aide d'un chiffon légèrement imbibé d'eau savonneuse.
• Veillez bien à ce qu'il n'y ait pas d'infiltrations d'eau à l'intérieur de l'appareil. L'appareil ne doit pas être nettoyé au lave-vaisselle.
• Évitez l'utilisation de détergents ou de produits abrasifs, décapants ou autres, de même que de brosses dures.

Maintenance

nposants électroniques d'un détecteur sont soumis à des processus de vieillissement. En outre, la cellule de mesure s'encrassent inévitablement au cours du temps.

- Pour assurer le bon fonctionnement d'un détecteur de fumée, celui-ci doit être remplacé au moins tous les 10 ans.

Garantie

• Les produits ABUS sont conçus et fabriqués avec le plus grand soin et ils sont testés conformément aux règles en vigueur.

• La garantie ne porte que sur les vices de matériau ou de fabrication à la date de vente de l'appareil. En présence d'un vice avéré de matériau ou de fabrication, le détecteur de fumée, au choix du constructeur, est réparé ou remplacé.

• Dans ce cas, la garantie expire au terme de la période initiale de garantie de deux ans. Tous les autres recours sont expressément exclus.

• Les piles fournies sont exclues de la garantie.
• ABUS décline toute responsabilité pour les vices et dommages causés par des facteurs extérieurs (par exemple lors du transport, force violente exercée, erreurs de manœuvre), par une utilisation non conforme, une usure normale ou le non-respect de la présente notice.
• Afin d'exercer votre recours en garantie, il convient de joindre au détecteur de fumée faisant l'objet de la réclamation la preuve d'achat originale portant la date d'achat, ainsi qu'une brève description écrite du défaut.
• Si vous constatez sur le détecteur de fumée un vice qui existait déjà lors de la vente, veuillez vous adresser directement à votre revendeur au cours des deux premières années.

FR

Élimination

L'élimination de l'appareil doit se faire conformément à la directive CE 2002/96/CE (déchets électriques et électroniques).

En cas de questions, veuillez vous adresser aux services communaux chargés de l'élimination et du recyclage des déchets. Vous pouvez obtenir des informations sur les points de collecte des appareils usagés auprès de l'administration communale, des entreprises locales de collecte des déchets ou de votre revendeur.

Déclaration de performances

Ce détecteur de fumée a été testé et certifié conformément au règlement européen 305/2011 relatif aux produits de construction. La production est soumise à des contrôles réguliers et indépendants concernant le respect des dispositions légales et normatives.

Vous trouverez la déclaration de performances 2015RWM120 sur www.abus.com

Saisissez le type de détecteur (RWM120) dans la zone de recherche en haut à droite, puis cliquez sur downloads/téléchargements. Vous pouvez consulter la déclaration de performances en cliquant deux fois. Vous y trouverez en outre la fiche technique et la notice d'utilisation du détecteur de fumées.

Conformité selon VdS 3131 (Q)

Ce produit est certifié selon les directives VdS (Q)

0786-CPR-21425 EN 14604:2005/AC:2008

G215007

Déclaration de conformité

ABUS August Bremicker Söhne KG, Itenhofer Weg 25, D-58300 Wetter, déclare par la présente que l'appareil RWM120 est conforme aux exigences fondamentales et aux autres dispositions applicables de la directive 2004/108/CE. Pour plus d'informations sur la déclaration CE et pour consulter la déclaration CE, veuillez vous adresser à ABUS August Bremicker Söhne KG, Centre d'assistance à la clientèle, Altenhofer Weg 25, D-58300 Wetter.

FR

Nous nous réservons le droit de toutes modifications techniques. us n'assumons aucune responsabilité pour des erreurs ou défauts impression éventuels.
