GEBRUIKSAANWIJZING RWM120 ABUS

Gebruikershandleidning

Rookmelder

Gebruikershandleidning Rookmelder

NL

Version 3.0

0786-CPR-21425 EN 14604:2005/AC:2008

G215007

Gelieve deze gebraukersaanwijzing vóór ingebraukname zorgvuldig door te nemen! Rookmelders helpen levens reden! Dit gebrauksaanwijzing moet zorgfuldig bewaren!

Inhoudsopgave

Inleiding....58

Veiligheidswenken 59

Inhoud 60

Wat te doen bij een alarm 62

Locatie kiezen 62

Installatie en ingebruikname 63

Meldingen en functies.... 65

Onderhoud 67

Garantie....68

Afvoeren 69

Prestatieverklaring 70

Conformiteitsverklaring 70

Inleiding

Over deze handleiding

Geachte klant,

Fijn dat u heeft gekozen voor ons product en wij danken u voor uw vertrouwen. U heeft een goede keuze gemaakt. Deze rookmelder is met de grootst mogelijke zorgvuldigheid ontwikkeld en geproduceerd en draagt eraan bij dat u tijdig wordt geattendeerd op brandgevaar. Lees deze handleiding volledig door en neem alle aanwijzingen in acht om veilig te stellen dat het apparaat optimaal functioneert. Deze folder bevat aanwijzingen en instructies voor montage en onderhoud.

Correct gebruik

Gebruik het apparaat uitsluitend voor de doeleinden waarvoor het ontworpen en vervaardigd is. Elke andere toepassing zal worden aangemerkt als oneigenlijk, niet toegelaten gebruik.

Dit apparaat mag uitsluitend voor het volgende doel gebruikt worden:

• Brand- en rookdetectie in particuliere woningen
• Deze rookmelder is goedgekeurd voor installatie in verblijfsrecreatie voertuigen.

Beperking van de aansprakelijkheid

Uw rechten zijn beperkt tot reparatie of vervanging van dit product zoals het geleverd is.

ABUS aanvaardt geen aansprakelijkheid voor bijzondere schades, bijkomende schades of vervolgschades, met inbegrip van, maar niet beperkt tot omzetverlies, winstderving, beperkingen bij het gebruik van de software, verlies of herstel van gegevens, kosten van vervangende voorzieningen, storingen, materiële schade en vorderingen van derden, o.a. resulterend uit op garanties gebaseerde contractuele, wettelijke of overige schadegerelateerde rechten in de vorm van herstel, ongeacht andere beperkte of bij wet geïmpliceerde bepalingen inzake garantie. In gevallen waarin de beperkte garantie niet geldt, blijft de aansprakelijkheid van ABUS beperkt

tot de aanschafprijs van het product.

De inhoud van deze handleiding kan zonder aankondiging vooraf worden gewijzigd.

Veiligheidsaanwijzingen

Verklaring van de symbolen

Symbol	Signaalwoord Opmerking
	Waarschuwing	waarschuwing voor risico op letsel of gevaren voor de gezondheid
	Waarschuwing	waarschuwing voor risico op letsel of gevaren voor de gezondheid door elektrische spanning
	Belangrijk waarschuwing voor mogelijke schade aan het apparaat / accessoires
	Attentie verwijzing naar belangrijke informatie

In de handleiding en op het apparaat komen de volgende symbolen voor:

Batterijaanwijzingen

Het apparaat wordt gevoed met een vast ingebouwde 3 V lithiumbatterij met 3 V gelijkspanning. De batterij kan niet vervangen of opnieuw opgeladen worden!

Verpakking

d verpakkingsmateriaal en kleine onderdelen altijd uit de buurt van kinderen – verstikkingsgevaar!

wijder eerst alle verpakkingsmateriaal voordat u het apparaat in gebruik neemt.

Functioneren van het apparaat

Neem de volgende punten in acht om te zorgen dat het apparaat probleemloos functioneert:

apparaat mag niet afgedekt worden!
apparaat mag niet geverfd of behangen worden!

ag het apparaat nooit openen of repareren. De garantie vervalt wanneer deze punten niet in acht worden genomen.

- Indien het apparaat gevallen is of op een andere manier beschadigd is geraakt, mag het niet meer gebruikt worden.

Inhoud

• ABUS rookmelder inclusief vaste batterij
• Bedieningshandleiding
- Montagemateriaal

Technische gegevens

Voeding DC 3 V lithium-batterij (vast)
Rookdetectie foto-elektrische reflectie
Optisch alarmsignaal LED knippert eens per 40 s
Stroomopname >8 μA (∅ standby) || >50 mA (∅ alarm)
Omgevingstemperatuur 0° tot 45°C
Luchtvochtigheid 10 % tot 90 % (zonder condensvorming)
Sterkte geluidssignaal > 85 dB (A)@3 m
Uitschakeling alarm na ca. 10 Minuten
Detectiebereik max. 40 m2 binnen een ruimte
Locatie plafond (uitsluitend inpandig)

Werkingsprincipe en kenmerken

NL

• De rookmelder reageert niet op gassen, dampen, hitte en open vuur of vlammen:
• Personen met een gehoorbeperking zullen het alarm mogelijk niet horen! Voor dergelijke situaties zijn er melders met extra optische signalering.
• Het functioneren van de melder kan nadelig beïnvloed worden door zeer krachtige elektromagnetische straling. Installeer de melder daarom niet in de buurt van apparaten die elektromagnetische straling uitzenden of in de buurt van magneten.
• De rookmelder functioneert op basis van het optische principe van foto-elektrische reflectie en is voorzien van een meetkamer waarin binnendringende rookdeeltjes gemeten worden.
• Zodra de drempelwaarde wordt overschreden, klinkt er een luid akoestisch alarm.
• Het alarm wordt uitgeschakeld zodra de meetkamer weer rookvrij is.

Wat te doen bij een alarm

(1) Waarschuw alle medebewoners
(2) Help kinderen, gehandicapten, ouderen en zieken.
(3) Sluit alle ramen en deuren achter u.
(4) Verlaat meteen het huis.
(5) Gebruik geen liften.
(6) Alarmeer de brandweer: tel. 112.

Locatiekeuze

In iedere slaapkamer, kinderkamer en hallen en gangen die als vluchtweg fungeren, dient in het midden van de ruimte en uitsluitend aan het plafond (dus niet op een muur) ten minste RM een rookmelder geïnstalleerd te zijn (afb. 2).

Abb. 2 Slapkamer Kinderkamer Woonkamer Keuken CV-ruimte Kantoor

Kies de hoogste plaats met een minimale afstand van 50 cm van wanden, meubels en lampen. Optimale beveiliging bereikt u wanneer de apparaten ook in de overige ruimtes en trappenhuizen geïnstalleerd worden. In natte ruimtes (badkamer, toilet, etc.) zijn doorgaans geen rookmelders nodig vanwege de geringe kans op brand. Bestudeer de afbeeldingen in deze handleiding.

Waar mag de rookmelder niet geplaatst worden?

• Buiten (uitsluitend in gesloten ruimtes);
• In ruimtes waar het alarm kan afgaan door storende factoren (stoom, condensatie, "normale" rook, damp, stof, vuil of vet

• Naast ventilatoren of daarmee vergelijkbare openingen (tocht);

In ruimtes waar de temperatuur kan dalen tot onder 0 °C of kan oplopen tot boven 45 °C.

Installatie en ingebruikname

Voer de volgende stappen uit in de aangegeven volgorde om de melder aan het plafond te installeren:

1. Draai de rookmelder tegen de klok in los van de sokkel.
2. Markeer de boorgaten met behulp van de sokkel.
3. Boor de gaatjes, plaats de pluggen en schroef de sokkel vast.

Gaten in het plafond treknagel meldersokkel twee schroeven NL

bij het markeren van de boorgaatjes op dat er zich geen elektrische leidingen kabels, buizen of andere belangrijke installaties achter de beoogde plek bevinden!

1. Noteer vervolgens de datum van installatie met een watervaste stift op het etiket op de achterzijde van de rookmelder (zie afbeelding hiernaast).
2. Draai de rookmelder met de klok mee op de sokkel.

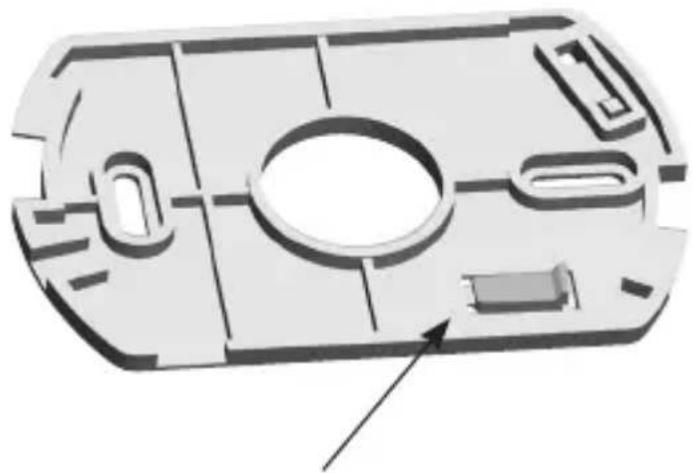

3. Breek het beveiligingspalletje in de montagesokkel af en schuif het in de opening aan de zijkant van de behuizing om te voorkomen dat de melder kan losdraaien (zie onderstaande afbeeldingen).
   Installationsdatum | Installation date | Date dinstallation: ____ DD|MM|YYYY
   z.B.: 09/05/2014

Plaats de zekering pinVerwijder de veiligheidsspeld met een

Meldingen en functies bij ingebruikname

op de Test / Reset knop langer dan 3 seconden ingedrukt totdat de rode LED brandt, dan binnen 2 seconden op de knop loslaat. Het is een korte pieptoon om de activering te bevestigen. De detector is nu klaar voor gebruik.

Normale bedrijfstoestand

In de normale bedrijfstoestand knippert de rode controle-led onder de behuizing eens per 40 seconden om aan te geven dat de melder functioneert.

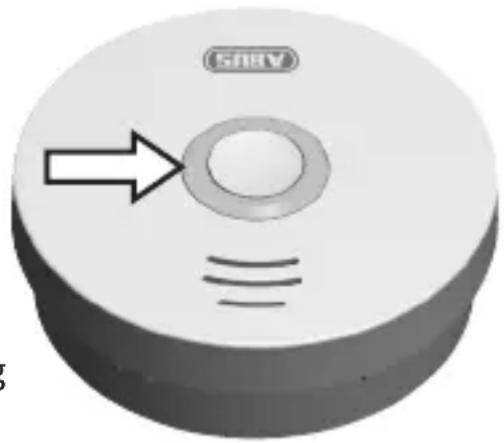

Testen van de elektronica

Controleer regelmatig of de rookmelder functioneert door de test-/resetknop ingedrukt te houden.

Er klinkt dan een waarschuwingssignaal en de rode „ALARM“-led licht op.

Dit betekent niet dat er rook is gedetecteerd in de ruimte, maar alleen dat de rookmelder goed functioneert.

melder in ieder geval meteen na het installeren. We adviseren dit regelmatig te herhalen.

Bescherm uw oren en blijf op een arm- lengte afstand van het apparaat!

Batterij bijna leeg

Zodra de batterijspanning van de melder onder een bepaalde drempelwaarde komt, klinkt er een pieptoon en licht de led om de 40 seconden op. Met behulp van de test-/ resetknop kunt u het signaal gedurende 10 uur uitschakelen, waarna de pieptoon weer gaat klinken en de led zal oplichten. Zodra dit signaal klinkt, moet de melder dus direct vervangen worden door een nieuw exemplaar.

De batterij is vast ingebouwd in de melder en kan dus niet vervangen worden!

Nadat dit waarschuwingssignaal voor de eerste keer heeft geklonken, kan de melder nog minimaal 30 dagen volledig functioneren.

Zelftest met automatische foutmelding

De rookmelder voert periodiek zelftests uit en kan de gevoeligheid van de meetkamer bij vervuiling automatisch aanpassen. Zodra de gevoeligheid van de melder onder een bepaalde drempelwaarde daalt (bijvoorbeeld door te grote vervuiling van de meetkamer), zal de melder eens per 40 seconden gaan piepen.

e foutmelding niet verholpen kan worden door de melder schoon te maken, dient de melder per omgaande te worden vervangen! (zie "Onderhoud")

Alarm

Wanneer de melder rook detecteert, klinkt er een luid alarmsignaal (beurtelings harder en zachter) en gaat de rode led tegelijkertijd snel knipperen. Handel in dat geval zoals beschreven onder "Wat te doen bij een alarm".

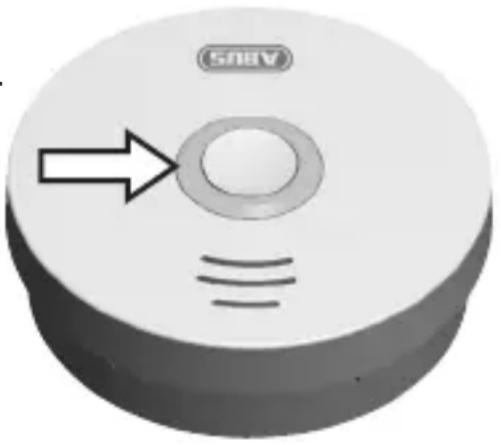

Alarm uitschakelen

Wanneer de melder alarm slaat, kan het akoestische signaal gedurende ca. 10 minuten worden uitgeschakeld met behulp van de test-/resetknop. Zodra het alarm is uitgeschakeld, blijft de rode led eens per 8 seconden knipperen om aan te geven dat de alarmmodus nog actief is. Wanneer er dan na ca. 10 minuten nog steeds rook wordt gedetecteerd via de meetkamer, zal het akoestische signaal opnieuw hoorbaar zijn.

Wat te doen bij vals alarm

Mogelijke oorzaken voor vals alarm zijn: laswerkzaamheden, snijbranden, solderen en overige werkzaamheden waarbij hitte vrijkomt, zagen en slijpen, stof bij bouwwerkzaamheden of reinigingswerkzaamheden, extreme elektromagnetische storingen, temperatuurschommelingen die kunnen leiden tot condensatie in de melder alsmede huisstof en kleine insecten.

Bij werkzaamheden in de buurt van de melder die vals alarm kunnen

veroorzaken dient de rookmelder tijdelijk te worden afgedekt of verwijderd. Controleer na afronding van de werkzaamheden altijd of de melder nog functioneert!

Reinigen

Conform de Duitse DIN 14676-norm dient elke geïnstalleerde rookmelder regelmatig te worden gecontroleerd en onderhouden.

Dit betekent dat er ten minste eenmaal per 9 tot 15 maanden een inspectie dient plaats te vinden inclusief onderhoud en controle van de alarmsignalen.

Noteer de resultaten en getroffen maatregelen.

Stoffige melders moeten schoongemaakt worden. Opgehoopt stof in de luchtspleten van de melder kan weggezogen of -geblazen worden.

Zo nodig kan het stof ook met een penseeltje worden verwijderd.

• De buitenkant kan met een lichte vochtige doek en een zeepoplossing gereinigd worden.
• Let er daarbij op dat er geen water in het apparaat komt. Apparaat niet in de vaatwasser reinigen!
• Gebruik geen scherpe, spitse, schurende hulpmiddelen, agressieve chemicaliën of harde borstels!

Onderhoud

De elektronische componenten van iedere rookmelder gaan na verloop van tijd achteruit. Ook zullen het de meetkamer onherroepelijk vuil worden.

- Um de veiligheid te waarborgen dient iedere rookmelder na uiterlijk10 jaar te worden vervangen!

Garantie

• ABUS-producten worden met de grootst mogelijke zorgvuldigheid ontworpen, vervaardigd en volgens de geldige voorschriften gecontroleerd.

• De garantie is uitsluitend van toepassing op defecten die op het tijdstip van aankoop terug te voeren zijn op materiaal- of fabricagefouten. Indien er aantoonbaar sprake is van een materiaal- of productiefout wordt de rookmelder gerepareerd of vervangen. Zulks ter beoordeling door de verstrekker van de garantie.

• De garantie eindigt in dergelijke gevallen na afloop van de oorspronkelijke garantietermijn van 2 jaar. Overige aanspraken worden uitdrukkelijk uitgesloten.

• De meegeleverde batterijen zijn uitgesloten van de garantie.
• ABUS is niet aansprakelijk voor defecten en schade ten gevolge van externe factoren (bijvoorbeeld vervoer, geweld, onjuiste bediening), ondeskundig gebruik, normale slijtage of het negeren van deze handleiding.
• Om aanspraak te kunnen maken op de garantie dient u bij de desbetreffende rookmelder de originele factuur met datum van aankoop plus een korte beschrijving van de fout bij te sluiten.
• Indien u aan een rookmelder een defect constateert dat reeds aanwezig was op het moment van aankoop, verzoeken wij u zich binnen twee jaar rechtstreeks tot de verkoper te wenden.

Afvoeren

et apparaat af conform EG-richtlijn 2002/96/EC – WEEE (Waste Electrical and Electronic Equipment) voor oude elektrische en elektronische apparatuur.

U kunt ook contact opnemen met de lokale gemeentereiniging. Bij uw gemeente of uw verkoper kunt u informatie krijgen over het inleveren en afvoeren van oude apparaten.

NL

Prestatieverklaring

Deze rookmelder is als bouwproduct gecontroleerd en gecertificeerd conform EU-ver- ordening 305/2011. De productie wordt met behulp van regelmatige en onafhankelijke inspecties gecontroleerd om te waarborgen dat te allen tijde voldaan wordt aan de wettelijke en overige normen.

De desbetreffende verklaring 2015RWM120 vindt u via www.abus.com.

Vul in het zoekveld rechtsboven het type van de rookmelder in (RWM120) en ga naar downloads. Met een dubbelklik kunt u de verklaring opvragen. Hier vindt u ook de pagina met de gegevens en de bedieningshandleiding van de rookmelder.

Conformiteit volgens VdS 3131 (Q)

Dit Product is volgens de VdS-Richtlijnen (Q) gecertificeerd

0786-CPR-21425 EN 14604:2005/AC:2008

G215007

Conformiteitsverklaring

Hierbij verklaart ABUS August Bremicker Söhne KG, Altenhofer Weg 25, 58300 Wetter, dat apparaat RWM120 voldoet aan de eisen en toepasselijke bepalingen van richtlijn 2004/108/EG. Voor nadere informatie over de CE-verklaring of voor inzage in de CE-verklaring verzoeken wij u contact op te nemen met ABUS August Bremicker Söhne KG, Kundenservicecenter, Altenhofer Weg 25, 58300 Wetter.

NL

NL Technische wijzigingen voorbehouden.

Geen aansprakelijkheid voor vergissingen en drukfouten.
