WH-UD12CE5 - Pompe à chaleur PANASONIC - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Pompe à chaleur air-eau split
Marque	Panasonic
Modèle	WH-UD12CE5
Mode de fonctionnement	Chauffage, Chauffage + Réservoir, Réservoir
Température de sortie d'eau	25 °C à 55 °C
Température ambiante extérieure (chauffage)	-20 °C à 35 °C
Pression d'eau recommandée	0,05 MPa à 0,2 MPa
Chauffage de secours	Oui, activation automatique ou manuelle
Mode silencieux	Oui, réduction du bruit de l'unité extérieure
Fonction stérilisation	Oui, réglable (40 °C à 75 °C), minuterie hebdomadaire
Minuterie programmable	Oui, jusqu'à 6 programmes par jour, par jour de la semaine
Affichage	Température de sortie d'eau, température extérieure, horloge, codes d'erreur
Dispositif de sécurité	Disjoncteur à courant résiduel (RCCB), mise à la terre obligatoire
Nettoyage du filtre externe	Au moins une fois par an, par un professionnel
Entretien	Inspection saisonnière conseillée par un revendeur agréé
Redémarrage automatique	Oui, après une coupure de courant
Compatibilité réservoir	Réservoir Panasonic recommandé
Nombre de pages de la notice	76 pages

FOIRE AUX QUESTIONS - WH-UD12CE5 PANASONIC

Comment régler le jour et l'heure sur la pompe à chaleur Panasonic WH-UD12CE5 ?

Appuyez sur la touche CCLK, puis utilisez les touches fléchées pour régler le jour et l'heure. Confirmez avec la touche SELECT.

Quels sont les modes de fonctionnement disponibles ?

Les modes disponibles sont : Chauffage (HEAT), Chauffage + Réservoir (HEAT+TANK) et Réservoir (TANK).

Comment activer le mode silencieux ?

Appuyez sur la touche Fonctionnement silencieux (touche 4) pour réduire le bruit de l'unité extérieure. Attention, cela peut réduire la capacité de chauffage.

Que faire si un code d'erreur s'affiche ?

Éteignez l'unité et notez le code d'erreur. Contactez un revendeur agréé pour la réparation. La minuterie est annulée en cas d'erreur.

Quelle est la plage de température de fonctionnement extérieure ?

En mode chauffage, l'unité extérieure fonctionne de -20 °C à 35 °C. En dehors de cette plage, la capacité peut chuter et l'unité peut s'arrêter par sécurité.

Comment utiliser le chauffage de secours ?

Le chauffage de secours s'active automatiquement par grand froid. Vous pouvez aussi l'activer manuellement en appuyant sur la touche FORCE en cas de panne de la pompe à chaleur.

Comment régler la minuterie hebdomadaire ?

Appuyez sur TIMER, sélectionnez le jour, puis réglez jusqu'à 6 programmes par jour (marche/arrêt avec heure). Confirmez avec SET.

Quel entretien périodique est nécessaire ?

Nettoyez le filtre externe au moins une fois par an. Faites inspecter l'unité saisonnièrement par un revendeur agréé pour garantir les performances.

Pourquoi l'unité extérieure émet-elle de la vapeur ?

C'est normal : cela se produit lors du dégivrage de l'échangeur thermique en mode chauffage, ou par condensation/évaporation dans les tuyaux.

Comment vérifier l'état du système ?

Appuyez sur CHECK pendant 5 secondes pour entrer en mode STATUT. Utilisez les flèches pour afficher la température d'eau entrée, la température du réservoir, la fréquence compresseur ou l'historique d'erreurs.

MODE D'EMPLOI WH-UD12CE5 PANASONIC

Avant d'utiliser l'appareil, lisez ce mode d'emploi dans son intégralité et conservez-le pour toute référence ultérieure. Avant de faire fonctionner l'unité, assurez-vous que l'installation a été correctement réalisée par un revendeur agréé et dans le strict respect des consignes d'installation fournies.

18~25

Nous vous remercions d'avoir porté votre choix sur un produit Panasonic

TABLE DES MATIÈRES

CONSIGNES DE SÉCURITÉ

10~11

PANNEAU DE COMMANDE

12~15

UNITE INTÉRIEURE

DéPANNAGE

INFORMATIONS

74~76

Remarque

Les illustrations de ce mode d'emploi sont fournies à titre d'exemple uniquement et peuvent présenter des différences par rapport à l'appareil proprement dit. Celui-ci peut être modifié sans préavis à des fins d'amélioration.

CONDITION D'UTILISATION

Température de sortie d'eau (°C)		Unité intérieure
CHAUFFAGE	Max.	55
	Min.	25

Température ambiente (°C)		Unité extérieur
CHAUFFAGE	Max.	35
	Min.	-20

ATTENTION: Si la température extérieure sort de la plage de températures ci-dessus, la capacité thermique chutera de façon importante et il se peut que l'unité extérieure s'arrête pour le contrôle de protection.

Consignes de sécurité

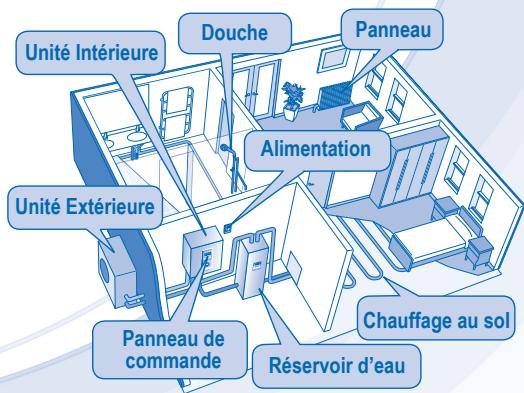

• La pompe à chaleur air-eau de Panasonic est un système split composé d'une unité intérieure et d'une unité extérieure. Ce système est donc destiné à être combiné avec un réservoir Panasonic. Si un réservoir d'une autre marque que Panasonic est utilisé avec le système de pompe à chaleur air-eau, Panasonic ne peut garantir ni le bon fonctionnement ni la fiabilité du système.
• Ce manuel décrit comment utiliser le système de pompe à chaleur entre les unités intérieure et extérieure seulement.
• Pour le fonctionnement d'autres systèmes tels que le réservoir d'eau, le radiateur, le contrôleur thermique externe et le chauffage au sol, réferez-vous aux modes d'emploi de leurs fabricants respectifs.

Pour éviter des blessures corporelles sur vous-même et sur les autres ou des dégâts matériels, respectez les instructions ci-dessous.

Tout dysfonctionnement dû au non-respect des instructions peut occasionner des nuisances ou des dégâts dont la gravité est classée comme décrit ci-après:

AVERTISSEMENT

Ce symbole signale la présence d'un danger pouvant provoquer des blessures graves ou mortelles.

ATTENTION

Ce symbole signale la présence d'un danger pouvant provoquer des blessures corporelles ou des dégâts matériels.

Les instructions à respecter sont classées d'après les symboles suivants :

Ce symbole désigne une action INTERDITE.

Ces symboles désignent des actions OBLIGATOIRES.

AVERTISSEMENT

UNITE INTÉRIEURE ET UNITE EXTERIEURE

Cet apparéil n'est pas conçu pour être utilisé par des personnes (y compris les enfants) aux capacités physiques, sensorielles ou mentalles diminuées, ou manquant d'expérience ou de connaissances, sauf si une personne responsable de leur sécurité leur a expliqué le fonctionnement de l'apparéil et les garde sous surveillance. Les enfants doivent être supervisés afin qu'ils ne jouent pas avec l'apparéil.

Veuillez consultuer un revendeur agréé ou un spécialiste pour la réparation, l'installation, le retrait ou le déménagement de l'unité. Une installation et une manipulation incorrectes pourrait occasionner des fuites, un choc électricque ou un incendie.

N'installez pas l'apparéil dans une atmosphère potentiellement explosive ou inflammable. Sinon, il y a un risque d'incendie.

Ne jamais insérer vos doigts ou des objets dans les unités extérieure ou intérieure, les parties tournantes peuvent causeer des blessures.

Ne touche pas l'unité extérieure au cours d'un orage, cela pourrait provoquer un choc électricque.

N'essayez pas de réparer l'apparéil vous-même. Vous pourriez vous blesser en cas de mauvaise manipulation.

N'installez pas l'unité intérieure à l'extérieur. Elle est uniquement conçue pour une installation en intérieur.

AVENTISSEMENT
ALIMENTATION
	N'utilise pas de cordon modifié, de raccords, de rallonge ou de cordon non spécifique afin d'éviter une surchauffe et un incendie.
	Ne partagez pas la même prise d'alimentation qu'un autre équipement afin d'éviter une surchauffe et un incendie.
	N'utilise pas l'appareil pas avec les mains mouillées afin d'éviter un choc électrique.
	Si le cordon d'alimentation est endommagé, il doit être remplaced par le fabriquant, par un de ses techniciens ou par une personne qui possède des qualifications équivalentes afin d'éviter tout risque.
	Cette unité est équipée d'un disjoncteur de courant résiduel (RCCB). Il est fortement conseilé de faire contrôler le fonctionnement du RCCB après l'installation et périodiquement après l'entretien ou la maintenance par un revendeur agréé afin de garantir son bon fonctionnement. Sinon, il y a risque de chic électrique ou d'incendie en cas de dysfonctionnement.
	Il est fortement conseilé d'installer un disjoncteur-détecteur de fuite à la terre (DDFT) ou un dispositif à courant résiduel (DCR) afin d'éviter un choc électrique ou un incendie.
	Il est conseilé de porter des gants pendant la maintenance ou l'entretien afin d'éviter tout risque.
	Cet équipement doit être raccordé à la terre afin d'éviter un choc électrique ou un incendie.
	Prévenez les chocs électriques coupant l'alimentation: - Avant le nettoyage ou l'entretien. - En cas de non-utilisation prolongée. - En cas d'activité orageuse anormalement forte.
	Cet apparéil convient à de multiples usages. Tous les circuits d'alimentation électrique doivent être coupés avant toute intervention sur les bornes de l'unité interieure, afin d'éviter tout choc électrique, brûlle ou blessure mortelle.

Cesser d'utiliser le produit lorsqu'une anomalie ou défaillance qualconque se produit et débrancher la fiche d'alimentation oumettre hors tension l'interrupteur et le disjoncteur.(Risque de fumée/feu/choc électrique)
Exemples d'anomalie ou défaillance	L'RCCB s'accrête de lui-même. Une odeur de brûlé, un bruit anomal, ou des vibrations sonores sont observés durant le fonctionnement de l'unité.L'eau chaude continue à sortir de l'unité.
Contacter immédiatement votre revendeur local pour l'entretien/réparation.

ATTENTION
UNITÉ INTÉRIEURE ET UNITÉ EXTÉRIEURE
	Ne nettoyez pas l'unité intérieure avec de l'eau, du benzène, du solvant ou de la poudre à récurer.
	N'installez pas l'unité à proximité d'un équipement combustible ou dans une salle de bains. Sinon, il y a risque de chic électrique ou d'incendie.
	Ne touche pas le tuyau d'évacuation d'eau de l'unité intérieure pendant le fonctionnement.
	Ne posez rien sur ou sous l'unité.
	Ne vous asseyez pas et ne montez pas sur l'unité, vous risquez de tomber accidentellement.
	Ne touche pas l'ailette pointue d'aluminium, les parties pointues peuvent cause des dommages.
	Assurez-vous que le tuyau de vidange est correctement raccordé. Sinon, une fuite peut se produit.
	Vérifiez régulièrement le rack d'installation pour vous assurer qu'il n'est pas endommagé. Àpres de longues périodes d'utilisation, la solidité du rack d'installation peut être amoindrie.
PANNEAU DE COMMANDE
	Ne laissez pas le panneau de commande prendre l'humidité. Sinon, il y a risque de chic électrique ou d'incendie.
	N'appuyez pas sur les touches du panneau de commande à l'aide d'objets durs et pointus. Vous pourriez endommager l'unité.
	Ne nettoyez pas le panneau de commande avec de l'eau, du benzène, du diluant ou de la poudre à récurer.
	N'inspectez pas et n'entretenez pas le panneau de commande vous-même. Consultez un revendeur agrée. Sinon, vous pourriez vous blesser en cas de mauvaise manipulation.

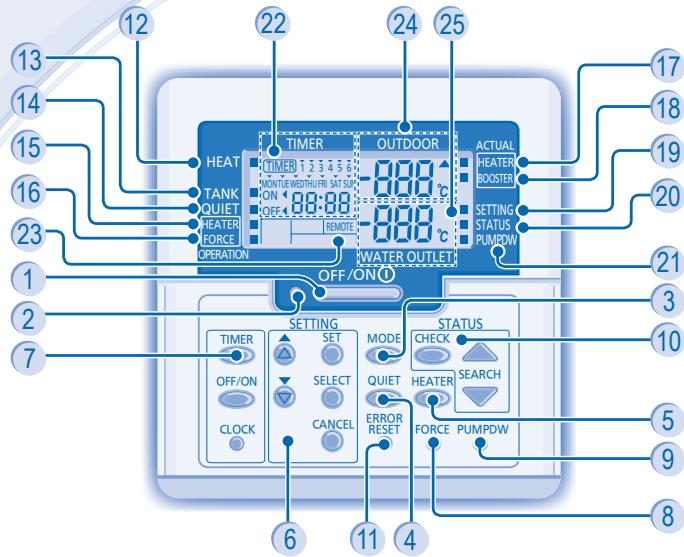

Panneau de commande

Il est possible que certaines fonctions décrites dans ce manuel ne soient pas applicables à votre unité. - Consultez votre revendeur agréé le plus proche pour en savoir plus. En fonctionnement normal, les touches RESET, FORCE et PUMPOW sont inactives.

1 Touche de marche/arrêt (OFF/ON) DEL de fonctionnement 3 Touche de mode de fonctionnement 4 Touche de fonctionnement silencieux 5 Touche de fonctionnement du chauffage de secours de l'unité intérieure 6 Touches de mode de réglage du système 7 Touche de groupe de réglage de la minuterie 8 Touche de mode de chauffage forcé 9 Touche de mode d'évacuation du système 10 Touches de mode de contrôle de l'etat du système 11 Touche de réinitialisation d'erreur 12 Voyant de MARCHE/ARRÉT du mode chauffage 13 Voyant de MARCHE/ARRET du mode réservoir

14 Voyant de MARCHE/ARRÉT du mode silencieux Voyant de MARCHE/ARRÉT de la demande de chauffage de secours Voyant de MARCHE/ARRÉT de la demande de chaudiageforcé 17 Voyant de MARCHE/ARRÉT de fonctionnement effectif du chauffage de secours 18 Voyant de MARCHE/ARRET de fonctionnement effectif du chauffage de demarrage 19 Voyant de MARCHE/ARRÉT du mode de réglage du système Voyant de MARCHE/ARRÉT du mode de contrôle de l'état du système 21 Voyant de MARCHE/ARRET du mode de pumpdown du système 22 Affichage du réglage Horloge/Minuterie 23 Affichage à distance 24 Affichage de la tempéature ambiente extérieure 25 Affichage de la température de sortie d'eau

Réglage du jour et de l'heure

1. Appuyez sur CCLK 2. Appuyez sur ou pour régler le jour. 3. Appuyez sur pour confirmer. 4. Répétez les étapes 2 et 3 pour régler l'heure.

Remarques:

Le jour et l'heure doivent être réglés : - Au premier démarrage de l'unité. - Au redémarrage de l'unité après une longue période d'arrêt. - L'heure réglée sera l'heure standard pour toutes les opérations de la minuterie.

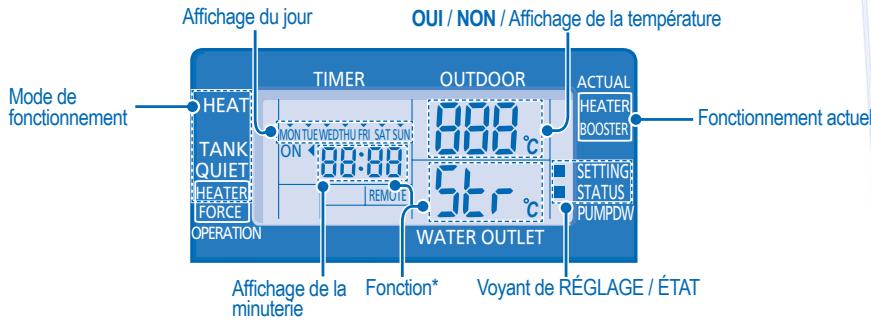

Configuration des fonctions speciales

• Après l'installation initiale, vous pouvez ajuster les réglages manuellement. Le réglage initial reste actif jusqu'à sa modification par l'utilisateur. Le panneau de contrôle peut être utilisé pour plusieurs installations. Il est possible que certaines fonctions ne soient pas applicables à toute unité. Assurez-vous que le voyant LED de fonctionnement est éteint (OFF) avant de réaliser le réglage.

Selectionnez les fonctions et réglez le minuteur à votre convenance

1. Appuyez simultanément sur SET CHECK pendant 5 secondes pour entrer en mode de réglage spécial. Lévation « RÉGLAGE » et « ÉTAT » est ACTIVÉ.
2. Appuyez sur ou pour naviguer entre les fonctions.

SELECT

1. Appuyez sur pour entrer dans la fonction.
2. Appuyez sur ou pour activer la fonction OUI ou désactiver la fonction NON, ou règlez la date et l'heure de votre choix.
3. Appuyez sur SET pour confirmer.

Fonction*	Mode de fonctionnement/Fonctionnement actuel	Description
con	ro oui	Contrôleur thermique externe (OUI / NON)Pour définiir une connexion avec le contrôleur thermique externe.
con	TANK	Connexion du réservoir (OUI / NON)Pour définiir une connexion avec le réservoir.
Pry	HEAT	Priorité chauffage (OUI / NON)Pour désigner la pompé à chaleur uniquement pour le côté chauffage en mode CHAUFFAGE + RESERVOIR.
int	HEAT	Réglage de l'intervalle de chauffe du chauffagePour régler le minuteur du chauffage en mode CHAUFFAGE + RÉSERVOIR (0,5 heures ~ 10 heures).
int	TANK	Réglage de l'intervalle de chauffe du réservoirPour régler le minuteur du réservoir en mode CHAUFFAGE + RÉSERVOIR (5 minutes ~ 1 hour 35 minutes).
dLY	BOOSTER	Réglage de l'hour de retard du chauffage de démarragePour régler la minuterie de retard du chauffage de démarrage en position de marche (ON) si la température du réservoir n'est pas atteinte (20 minutes ~ 1 hour 35 minutes).
Fun	Strl	Stérisilisation (OUI / NON)Pour régler la stérisilisation, si nécessaire.Définition du jour et de l'heure de la stérisilisationPour régler le minuteur pour la stérisilisation (une fois par semaine seulement).
Strr
ba	Strl	Réglage de la température de stérisilisationPour régler la température pour la fonction de stérisilisation (40°C ~ 75°C).
aPr	Strr	Temps continu de stérisilisationPour régler le minuteur de façon àmaintenir la température de chauffage afin de terminer la fonction de stérisilisation (5 minutes ~ 1 hour).

Pour METTRE l'appareil sous/ hors tension

• Lorsque l'unité est en marche (ON), le voyant LED de fonctionnement est éclairé et les températures réelles de sortie d'eau et d'air extérieur apparaissent sur l'afficheur du panneau de commande.

MODE

Pour sélectionner un mode de fonctionnement

HEAT HEAT+TANK TANK

Mode chauffage

• Pour ACTIVER ou DÉSACTIVER le mode de chauffage de panneau / au sol.
• Dans ce mode, l'unité extérieure fournit la capacité de chauffage à l'unité intérieure.

Mode chauffage + réservoir

• Dans ce mode, l'unité extérieure fournit la capacité de chauffage au réservoir sanitaire et à l'unité intérieure.
• Cette opération n'est pas utilisée si le réservoir d'eau sanitaire n'est pas installé.

Mode réservoir

• Pour ACTIVER ou DÉSACTIVER le fonctionnement du réservoir sanitaire.
• Dans ce mode, l'unité extérieure fournit la capacité de chauffage au réservoir sanitaire.

Pour un environnement silencieux

• Cette opération réduit le bruit de l'unité extérieure. Dans cette condition, cela peut provoquer une baisse de la capacité de chauffage.

Opération de chauffage de secours

Le chauffage de secours fournit une capacité de chauffage supplémentaire en cas de température extérieure très basse et ne peut être utilisé que lorsque l'unité interieure est en mode chauffage. - Le chauffage de secours est automatiquement ACTIVÉ lorsque les conditions de réglage sont remplies. - Pour annuler manuellement l'opération de chauffage, appuyez à nouveau sur la touche correspondante.

Mode de contrôle de l'état du système

1. Appuyez sur CHECK pendant 5 secondes pour entrer en mode de statut (STATUS). 2. Appuyez sur ou pour vérifier la température de l'eau d'entrée, la température du réservoir, la fréquence de fonctionnement du compresseur ou l'historique d'erreurs.

CANCE

• Appuyez sur pour sortir du mode de STATUT.
• Une fois le mode de statut (STATUS) activé, le voyant « STATUS » s'allume.
• Le mode de statut (STATUS) ne peut pas être activé lorsque le voyant « SETTING » est allumé.

Fonctionnement AVANCE

• Il est vivement recommandé de contacter le revendeur agrée le plus proche pour changer la plage de température de l'eau.
• Il est possible d'utiliser le panneau de commande pour régler la plage de température de sortie d'eau et de température d'air extérieur.

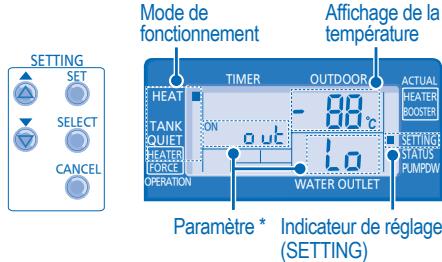

Mode de réglage du système

1. Appuyez sur SET pendant 5 secondes pour entrer en mode de réglage (SETTING). Le voyant « SETTING » s'allume.
2. Appuyez sur SELECT pour désir un paramètre.
3. Après avoir sélectionné le paramètre désiré, appuyez sur SELECT pour entrer le paramètre.
4. Appuyez sur ou sur pour définir la température désirée.
5. Appuyez à nouveau sur SET pour confirmer le réglage.
6. Répétez les étapes 2 à 5 pour définir les autres paramètres.

Mode de fonctionnement Paramètres Description

HEAT	aoutLo	Température de l'air extérieur définie pour une température de sortie d'eau basse (-15°C ~ 15°C).
HEAT	aoutH	Température de l'air extérieur définie pour une température de sortie d'eau élevé (-15°C ~ 15°C).
HEAT	H20Lo	Température de sortie d'eau définie pour une température de l'air extérieur basse (25°C ~ 55°C).
HEAT	H20H	Température de sortie d'eau définie pour une température de l'air extérieur élevé (25°C ~ 55°C).
HEAT	OFF	Température définie pour l'arrêt (OFF) de l'opération de chauffage (5°C ~ 35°C).
HEATER	aoutON	Température de l'air extérieur définie pour le démarriage (ON) de l'opération de chauffage (-15°C ~ 20°C).
TANK	SET	Température du réservoir sanitaire définie (40°C ~ 75°C).

Réglage du RELAIS thermique de la temperature de l'eau

1. Appuyez sur SET dans les 5 secondes.
2. Réglez les étapes 3 à 5 pour régler la température de relais souhaitée (-5^ 5^).

Remarques:

• Appuyez sur ou attendez 30 secondes pour quitter le mode de réglage (SETTING).
• La température de réglage est mémorisée dans le système sur confirmation. Le mode « SETTING » ne peut pas être activé lorsque les voyants « PUMPDW » et « STATUS » sont allumés.

Fonction étape

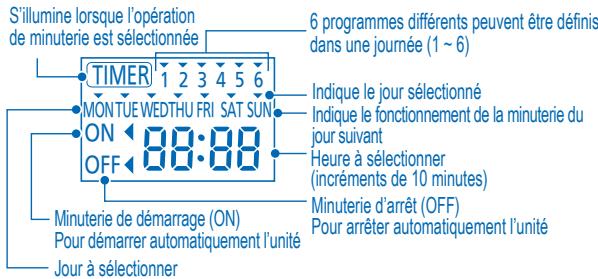

Entrer en mode de minuterie

Régler le jour et l'heure

Étape

Appuyez sur TIMER

1. Appuyez sur ou pour sélectionner le jour de votre choix.
2. Appuyez sur SELECT pour confirmer SELECT
3. "1" clignotera, appuyez sur pour régler le programme 1. OFF/ON
4. Appuyez sur pour sélectionner la minuterie de DÉMARRAGE ou d'ARRÊT.
5. Appuyez sur ou pour selectionner l'houre de votrechoix. Si vous souhaitez regler le minuteur en meme temps que d'autres operations, appuyez sur MODE QIET et
6. Appuyez sur SET pour confirmer le programme 1. Le jour sélectionné sera mis en évidence avec ▼.
7. Après 2 secondes, l'affichage se déplacera au programme suivant.
8. Régalez les étapes 4 à 7 pour régler les programmes 2 à 6.
9. Au cours de la configuration de la minuterie, si aucune touche n'est pressée dans les 30 secondes ou si la touche est pressée, le réglage à ce moment-là est confirmé et la configuration de la minuterie est terminée.

Ajouter/modifier une minuterie

Désactiver la minuterie

Activer la minuterie

Vérifier la minuterie

Annuler la minuterie

Répétez les étapes ci-dessus.

TIMER CANCEL Appuyez sur, puis appuyez sur SET

1. Appuyez sur TIMER
2. Appuyez sur ou jusqu'à ce que votre jour souhaité s'affiche, appuyez sur SELECT pour confirmer cette sélection.
3. Appuyez sur ou pour vérifier les programmes régles.
4. Appuyez sur TIMER
5. Appuyez sur ou jusqu'à ce que votre jour souhaité s'affiche.
6. Appuyez sur SELECT pour entrer dans le réglage des programmes.
7. Appuyez sur ou jusqu'à ce que votre programme souhaité s'affiche. CANCEL
8. Appuyez sur CANCEL pour annuler le programme.

Remarques:

• Vous pouvez régler la minuterie pour chaque jour de la semaine (du lundi au dimanche), avec 6 programmes par jour. Lorsque l'appareil est allumé par la minuterie (TIMER), il utilisera la température déjà réglée pour contrôler la température ambience de la pièce.
• Le même programme de minuterie ne peut pas être réglé dans la même journée.
• Vous pouvez également sélectionner des groupes de jours avec le même réglage de minuterie.
• Favorise les économies d'énergie en vous permettant de régler jusqu'à 6 programmes tous les jours.

Consignes pour le nettoyage

• N'utilise pas de benzène, de diluant ou de poudre à recycler. Utilisez uniquement du savon ( pH7) ou un détergent ménager neutre. N'utilise pas de l'eau dont la température est supérieure à 40°C.

Conseil

Pour garantir une performance optimale de l'unité, un nettoyage d'entretien doit être effectué à intervalles réguliers. Veuillez consulter un revendeur/agréé.

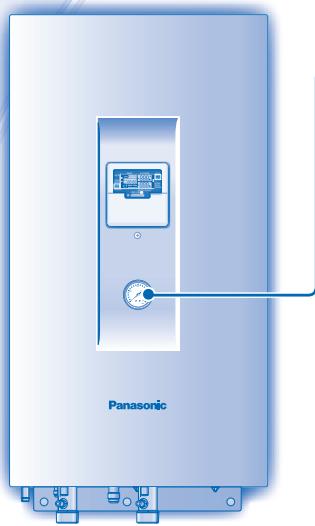

JAUGE de pression d'eau

• Ne faites pas subir de pression ou de coups au couvercle en verre avec des objets durs et pointus. Cela pourrait endommager l'unité.

Assurez-vous que la pression de l'eau est située entre 0,05 et 0,2 MPa.

• Si la pression de l'eau sort de la plage ci-dessus, veuillez consulter votre revendeur agréé.

UNITE Et panneau de commande intériéurs

N'éclaboussez pas d'eau directement. - Essuyez délicatement l'unité avec un chiffon doux et sec.

Filtre EXTERNE

• Nettoyez le filtre externe au moins une fois par an. Ne pas le faire pourrait résulter en un colmatage du filtre et par conséquence une panne du système. Veuillez consulter un revendeur/agréé.

• N'obstruez pas les évents d'admission et de sortie d'air sous peine de provoquer une baisse des performances ou une panne. Retirez les obstacles pour garantir la ventilation. En hiver, nettoyez et retirez la neige à proximité de l'unité extérieure de façon à ce qu'elle n'obstrue pas les évents d'admission et de sortie d'air.

Inspection

• Afin de garantir une performance optimale de l'appareil, des inspections saisonnières de l'appareil, du filtre externe et du câblage sur site doivent être effectuées à intervalles réguliers. Cet entretien doit être effectué par le revendeur agréé.
• Dégagez toute obstruction des évêts d'admission et de sortie d'air de l'unité extérieure.

Preparation en cas d'inutilisation prolongee

• Déconnectez la source d'alimentation.

PIECES NON Susceptibles d'etre reparees par vos SOINS

DEBRANCHES L'ALIMENTATION ELECTRIQUE et contactez le revendeur autorisé dans les conditions suivantes:

• Bruit anormaux pendant la mise en service.
• Pénétration d'eau/corps étrangers à l'intérieur du panneau de commande. Fuite d'eau de l'unité intérieure.
• Désactivation fréquence du disjoncteur.
• Le cordon d'alimentation est inhabituellement chaud.

Les phénomènes suivants ne correspondent pas à un dysfonctionnement.

PHÉNOMÈNE	CAUSE
Bruit d'écoulement pendant le fonctionnement.	• Fluide frigorigène à l'intérieur de l'appareil.
Le fonctionnement ralentit quelques minutes après avoir remis en marche l'appareil.	• Le ralentissement est une protection du compresseur de l'appareil.
L'unité extérieur dégage de la vapeur ou de l'eau.	• De l'eau se condense ou s'évapore dans les tuyaux.
En mode de chauffage, l'unité extérieur émet de la vapeur.	• Cela est dû à l'opération de dégivrage sur l'échangeur thermique.
L'unité extérieur ne fonctionne pas.	• Lorsque la température extérieure sort de la plage des conditions de fonctionnement, le système de pompè à chaleur entre en contrôle de protection.
Le système de la pompè à chaleur air à eau s'éteint.	• Si la température d'entrée de l'eau de l'unité intérieure est inférieure à 20°C. Le rechauffeur de réserve s'allume pour chauffeur l'eau.
Le système a du mal à chauffer.	• Si le chauffage fournir par l'unité intérieure est double d'un chauffage au sol ou d'un radiateur, il se peut que la température de l'eau chaude baise et affaibliesse l'action calorifique du chauffage au sol ou du radiateur.
	• Lorsque la température extérieure est faible, il peut être difficile de chauffer.
	• Vérifier qu'aucun bloc de neige n'obstrue l'évacuation ou l'admission de l'unité extérieur.
	• Si la température de sortie d'eau est faible, il peut être difficile d'obtenir de la chaleur.
Le système ne peut pas chauffer instantanément.	• De par la nature du système de pompè à chaleur, la chauffe de l'eau peut prendre un certain temps si l'unité est démarrée à froid.
Le fonctionnement démarre après le rétablissement du courant.	• L'unité fonctionne avec la fonction de redémarrage automatique.

Vérifiez les éléments suivants avant de faire appel au service de maintenance.

PHÉNOMÈNE	VÉRIFICATION
La fonction chauffage ne fonctionne pas efficacement.	• Réglez la température correctement. • Vérifiez que la vanne du panneau chauffant est fermée. • Dégagez toute obstruction des évets d'admission et de sortie d'air de l'unité extérieure.
L'appareil fait du bruit lorsqu'il fonctionne.	• Vérifiez si l'unité n'a pas été installée en inclinaison ou si le capot n'est pas mal fermé.
L'appareil ne fonctionne pas.	• Vérifiez si le coupe-circuit est déclenché.
La DEL de fonctionnement n'est pas allumée ou l'écran du panneau de commande est vide.	• Il se peut que l'alimentation soit coupée ou qu'il y ait une panne de courant.

La DEL de fonctionnement clignote et un code d'erreur apparait sur l'écran du panneau de commande.

• Éteignez l'unité et indiquez le code d'erreur au revendeur agréé. L'opération de minuterie est annulée lorsque le code d'erreur apparait.

Type de mode de chauffage forcé

• En cas de panne du système de pompe à chaleur air-eau, le chauffage de secours peut être utilisé pour chauffer l'eau de chauffage. Appuyez sur FORCE pour enclencher le chauffage de secours.
• Appuyez sur OFF/ON pour arrêter l'opération de chauffage forcé.
• En mode de chauffage forcé, toutes les opérations ne sont pas autorisées.

Avis aux utilisateurs concernant la collecte et l'élimination des piles et des appareils usagés

Apposé sur le produit lui-même, sur son emballage, ou figurant dans la documentation qui l'accompagne, ce pictogramme indique que les piles et appareils électriques et électroniques usagés doivent être séparés des ordures ménagères.

Afin de permettre le traitement, la valorisation et le recyclage adéquats des piles et des appareils usagés, veuillez les porter à l'un des points de collecte prévus, conformément à la législation nationale en vigueur ainsi qu'aux directives 2002/96/CE et 2006/66/CE.

En éliminant piles et appareils usagés conformément à la réglementation en vigueur, vous contribuez à prévenir le gaspillage de ressources précieuses ainsi qu'à protéger la santé humaine et l'environnement contre les effets potentiellément nocifs d'une manipulation inappropriée des déchets.

Pour de plus amples renseignements sur la collecte et le recyclage des piles et appareils usagés, veuillez vous renseigner auprès de votre mairie, du service municipal d'enlèvement des déchets ou du point de vente où vous avez acheté les articles concernés.

Le non-respect de la réglementation relative à l'élimination des déchets est passible d'une peine d'amende.

Pour les utilisateurs professionnels au sein de l'union européenne

Si vous souhaitez vous défaire de pièces d'équipement électrique ou électronique, veuillez vous renseigner directement auprès de votre détaillant ou de votre fournisseur.

Information relative à l'élimination des déchets dans les pays extérieurs à l'union européenne

Ce pictogramme n'est valide qu'à l'intérieur de l'Union Européenne. Pour connaître la méthode applicable dans les pays hors Union Européenne, veuillez vous renseigner auprès des autorités locales compétentes ou de leur distributeur.
