SC-HT870 - Système home cinéma PANASONIC - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Système home cinéma 5.1 canaux
Puissance de sortie (RMS totale)	1000 W (mode Dolby Digital)
Puissance par canal (avant)	170 W par canal (6 Ω, 1 kHz, 10% DHT)
Puissance par canal (surround)	70 W par canal (4 Ω, 1 kHz, 10% DHT)
Puissance canal central	260 W (4 Ω, 1 kHz, 10% DHT)
Puissance caisson de basses	260 W (4 Ω, 100 Hz, 10% DHT)
Dimensions enceinte avant (L × H × P)	250 × 1160 (max) / 704 (min) × 247 mm
Poids enceinte avant	4 kg chacune
Dimensions enceinte centrale (L × H × P)	320 × 97 × 93 mm
Poids enceinte centrale	1.5 kg
Dimensions caisson de basses (L × H × P)	248 × 417 × 476.6 mm
Poids caisson de basses	16.4 kg
Alimentation	CA 230 V, 50 Hz
Consommation en veille	0.7 W
Formats de lecture	DVD-RAM, DVD-Audio, DVD-Video, DVD-R, CD, Video CD, SVCD, CD-R/RW, MP3, WMA, JPEG, HighMAT
Décodeurs audio	Dolby Digital, DTS, Dolby Pro Logic II
Tuner radio	FM/AM avec 15 présélections chacun
Sorties vidéo	Composite, S-Vidéo, Composantes (Y Pb Pr), RGB (péritel)
Fonctions sonores	Champ sonore (6 modes), Super Surround, Focalisation centrale, Mémorisation personnalisée
Autres fonctions	Minuterie d'arrêt, Zoom, Mémoire de position, Relecture rapide, Protection parentale
Accessoires fournis	Télécommande, piles, câbles d'enceinte, câble vidéo, antennes FM/AM, câble système, vis

FOIRE AUX QUESTIONS - SC-HT870 PANASONIC

Comment assembler les enceintes avant et surround ?

Fixez la tige à la base à l'aide des grandes vis épaulées. Passez le câble d'enceinte dans la base et la tige. Insérez la tige et vissez-la solidement. Fixez ensuite le support (plaque A) à l'arrière de l'enceinte avec les petites vis. Enfin, posez la tige sur la plaque A et fixez la plaque B avec la vis retirée.

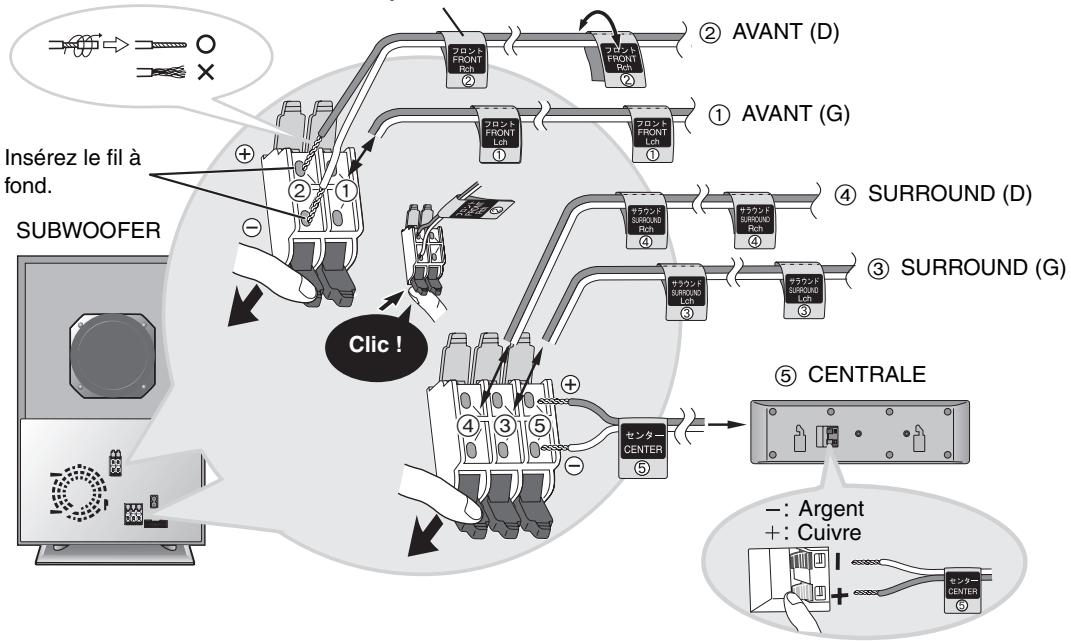

Comment raccorder les enceintes au caisson de basses ?

Utilisez les câbles d'enceinte fournis. Respectez la polarité : fil cuivre (+) sur borne positive, fil argent (-) sur borne négative. Pour le modèle HT870, utilisez un câble de 4 m pour l'enceinte centrale. Appliquez les étiquettes fournies pour identifier les câbles.

Que faire si la télécommande ne fonctionne pas ?

Vérifiez d'abord que les piles sont correctement installées (respectez les polarités). Si les piles sont usées, remplacez-les par des neuves (non rechargeables). Pointez la télécommande vers le capteur de signal sur l'appareil principal, à moins de 7 mètres sans obstacle.

Quels types de disques puis-je lire avec ce système ?

Ce système lit les disques suivants : DVD-RAM, DVD-Audio, DVD-Video, DVD-R, CD, Video CD (VCD), SVCD, CD-R/RW, ainsi que les fichiers MP3, WMA et JPEG. Il est compatible HighMAT niveau 2. Les disques doivent être finalisés.

Comment activer le mode <b>Dolby Pro Logic II</b> ?

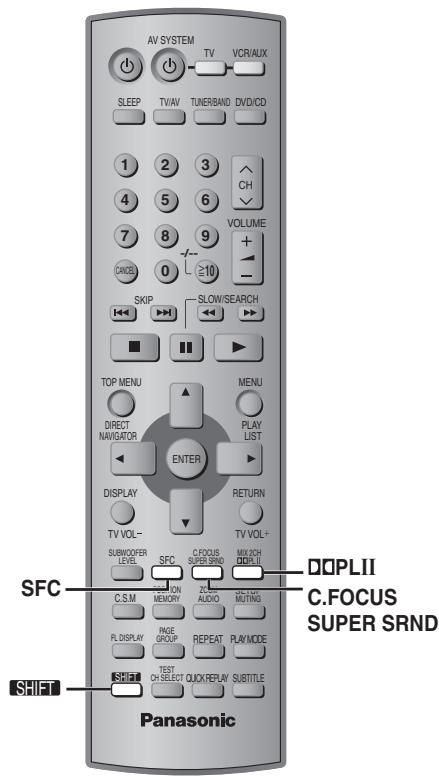

Appuyez plusieurs fois sur la touche [DOLII] pour sélectionner le mode souhaité : MOVIE (film), MUSIC (musique) ou OFF (désactivé). Ce mode n'est disponible qu'en source DVD/CD. L'indication 'DII' s'allume sur l'afficheur lorsque l'effet est actif.

Comment régler le niveau des enceintes ?

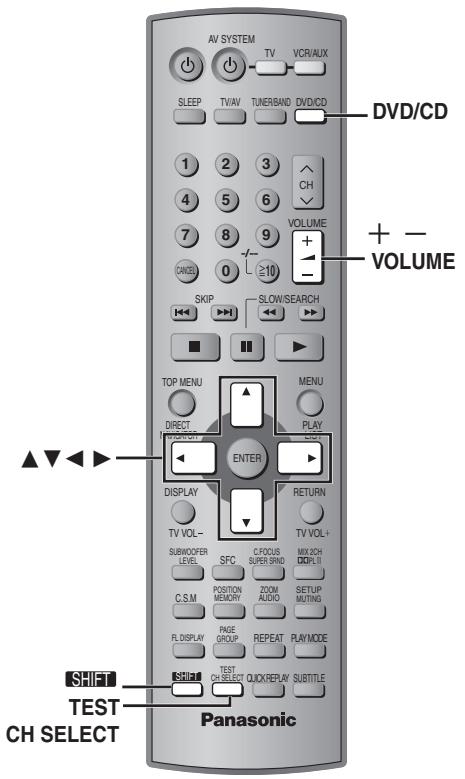

En mode d'arrêt, appuyez sur [SHIFT] + [TEST] pour émettre un signal de test. Utilisez [▲] ou [▼] pour ajuster chaque enceinte (C, RS, LS) entre -6 dB et +6 dB. Pour régler la balance avant, utilisez [◀▶]. Appuyez à nouveau sur [SHIFT] + [TEST] pour arrêter le signal.

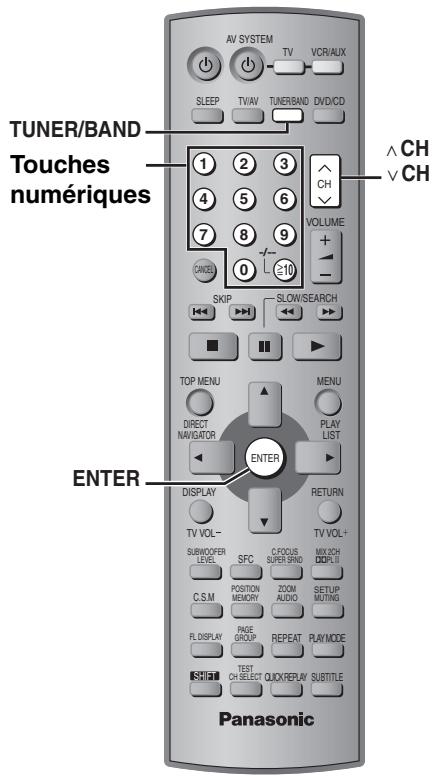

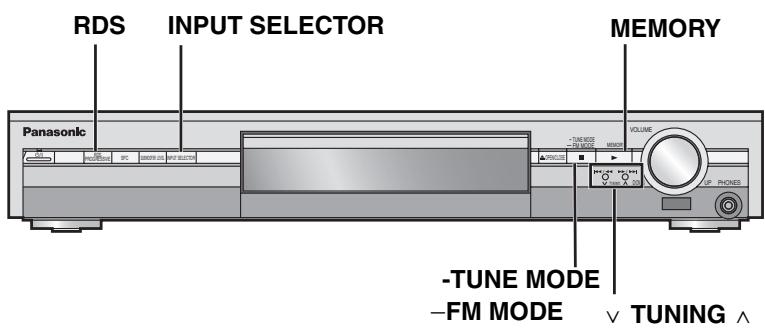

Comment prérégler les stations radio ?

Appuyez sur [INPUT SELECTOR] pour sélectionner FM ou AM. Appuyez sur [-TUNE MODE] jusqu'à afficher 'MANUAL', puis utilisez [TUNING] pour syntoniser une station. Appuyez sur [ENTER], puis sur les touches numériques (ex : 12) pour choisir un canal. La station est mémorisée. Vous pouvez aussi utiliser le préréglage automatique en maintenant [MEMORY] enfoncé.

Que signifie le code d'erreur <b>F61</b> sur l'afficheur ?

Le code F61 indique un problème de connexion des câbles d'enceinte. Vérifiez que les câbles sont correctement branchés aux bornes des enceintes et du caisson de basses, sans court-circuit. Si le problème persiste, contactez un réparateur agréé.

Comment nettoyer l'appareil ?

Utilisez un chiffon doux et sec pour essuyer l'appareil. N'utilisez jamais d'alcool, de diluant ou de benzène. Pour les disques, nettoyez les DVD-RAM avec un produit spécifique (LF-K200DCA1) et les autres disques avec un chiffon humide puis sec.

Comment configurer le contrôle parental ?

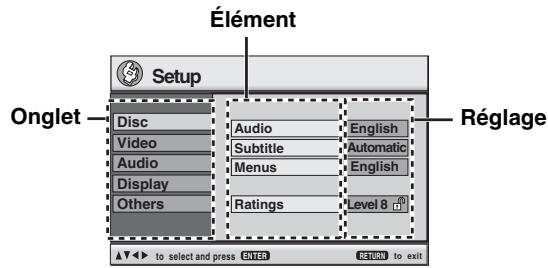

Dans le menu Setup (configuration), sélectionnez l'onglet 'Disc' puis 'Ratings'. Choisissez un niveau de 1 à 8 (8 = aucun limite, 0 = verrouillage total). Vous serez invité à définir un mot de passe. Pour modifier le niveau, utilisez 'Change Level' après avoir saisi le mot de passe.

MODE D'EMPLOI SC-HT870 PANASONIC

Code de zone pris en charge par ce lecteur

Des codes de zone sont attribués aux lecteurs DVD et aux DVD vidéo selon l'endroit où ils sont mis en vente.

• Le code de zone de ce lecteur est "2".
• Ce lecteur peut faire la lecture des DVD vidéo dont l'étiquette compte l'inscription "2" ou "ALL".

Exemple :

Exemple :

Exemple :

Avant de raccorder, faire fonctionner ou régler l'appareil, lire attentivement tout ce mode d'emploi. Conserver ce manuel.

Fréquence de croisement

7 kHz

Gamme de fréquences

92 Hz - 50 kHz (-16 dB)

110 Hz - 45 kHz (-10 dB)

Dimensions (L × H × P)

250 × 1160 (.) / 704 (.) × 247 mm

Fréquence de croisement

5 kHz

Gamme de fréquences

89 Hz - 41 kHz (-16 dB)

100 Hz - 40 kHz (-10 dB)

Fréquence de croisement

5 kHz

Gamme de fréquences

110 Hz - 50 kHz (-16 dB)

140 Hz - 45 kHz (-10 dB)

Dimensions (L × H × P)

320 × 97 × 93 mm

Poids

1,5 kg

HT870 Subwoofer actif SB-WA870

Type

Nous vous remercions pour l'achat de cet appareil. Pour en obtenir les performances optimales et pour votre sécurité, veuillez lire attentivement le présent manuel.

HT870 : indique une fonction qui s'applique uniquement au modèle SC-HT870.

HT520 : SC-HT520 uniquement.

• Ce mode d'emploi s'applique aux modèles SC-HT870 et SC-HT520.
• Sauf indication contraire, les illustrations du présent mode d'emploi sont celles du modèle SC-HT520.

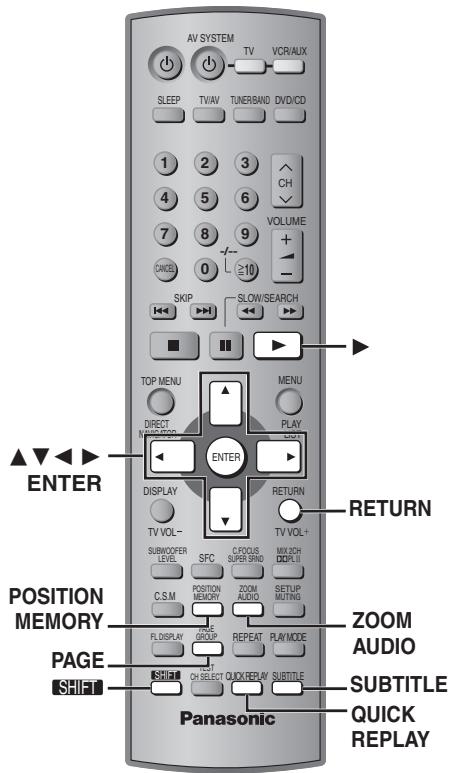

• Bien que les commandes soient principalement décrites pour la télécommande, vous pouvez également les effectuer directement sur l'appareil principal lorsque les touches de commande y sont identiques.

Système	SC-HT870	SC-HT520
Appareil principal	SA-HT870	SA-HT520
Enceintes avant	SB-PF921	SB-FS520
Enceinte centrale	SB-PC920	SB-PC520
Enceintes surround	SB-PS921	SB-FS520
Subwoofer actif	SB-WA870	SB-WA520

AVERTISSEMENT!

CET APPAREIL UTILISE UN LASER. L'UTILISATION DE COMMANDES OU DE RÉGLAGES OU L'EXÉCUTION DE PROCÉDURES AUTRES QUE CELLES SPÉCIFIÉES ICI PEUVENT PROVOQUER UNE EXPOSITION À DES RADIATIONS DANGEREUSES. NE PAS OUVRIR LES COUVERCLES NI ESSAYER DE RÉPARER SOI-MÊME. CONFIER TOUT TRAVAIL D'ENTRETIEN À UN PERSONNEL QUALIFIÉ.

AVERTISSEMENT :

POUR RÉDUIRE LES RISQUES D'INCENDIE, D'ÉLECTROCUTION OU DE DOMMAGES AU PRODUIT, N'EXPOSEZ PAS CET APPAREIL À LA PLUIE, L'HUMIDITÉ, L'ÉGOUTTEMENT OU L'ÉCLABOUSSEMENT ET NE PLACEZ PAS D'OBJETS REMPLIS DE LIQUIDES TELS QUE VASES DESSUS.

AVERTISSEMENT!

• NE PAS INSTALLER NI PLACER L'APPAREIL DANS UNE BIBLIOTHÈQUE, UN PLACARD RENFERMÉ NI AUCUN AUTRE ESPACE RÉDUIT DE FAÇON À ASSURER UNE BONNE VENTILATION. VÉRIFIER QU'AUCUN RIDEAU NI AUCUN AUTRE MATÉRIAU NE BLOQUE LA VENTILATION DE FAÇON À ÉVITER TOUT RISQUE DE CHOC ÉLECTRIQUE OU DE FEU DÛ À UNE SURCHAUFFE.
• NE BOUCHEZ PAS LES OUVERTURES D'AÉRATION DE L'APPAREIL AVEC DES JOURNAUX, NAPPES, RIDEAUX OU OBJETS SIMILAIRES.
• NE PLACEZ PAS DE SOURCES DE FLAMMES VIVES TELLES QUE BOUGIES ALLUMÉES SUR L'APPAREIL.
• JETEZ LES PILES D'UNE MANIÈRE COMPATIBLE AVEC L'ENVIRONNEMENT.

CET APPAREIL EST DESTINÉ AUX CLIMATS TEMPÉRÉS.

L'appareil doit être placé près de la prise secteur, et la fiche du cordon doit être facilement accessible en cas de problème.

Ce produit peut être perturbé par les ondes des téléphones mobiles pendant l'utilisation. Si vous constatez une telle interférence, éloignez le téléphone mobile du produit.

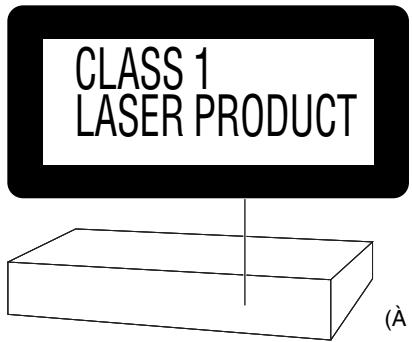

(À l'intérieur de l'appareil)

(À l'arrière de l'appareil)

Veuillez confirmer la présence des accessoires fournis en cochant les cases correspondantes.

1 Télécommande

HT870

(EUR7722X30)

HT520

(EUR7722X10)

2 Piles de télécommande

1 Câble système

Câbles d'enceinte HT870

1 câble de 4 m

HT520

3 câbles de 4 m

2 câbles de 10 m

1 câble vidéo

1 feuille d'étiquettes pour câbles d'enceinte

1 cordon d'alimentation

4 grandes vis épaulées HT870

1 antenne-cadre AM

8 petites vis HT870

1 antenne FM intérieure

Remarque

Le cordon d'alimentation fourni ne doit être utilisé qu'avec cet appareil. Ne l'utilisez avec aucun autre appareil.

Préparatifs

Accessoires 3

Installation simple

ÉTAPE 1 Assemblage des enceintes avant et surround. 4

ÉTAPE 2 Emplacement 6

ÉTAPE 3 Raccordement des enceintes au subwoofer. 7

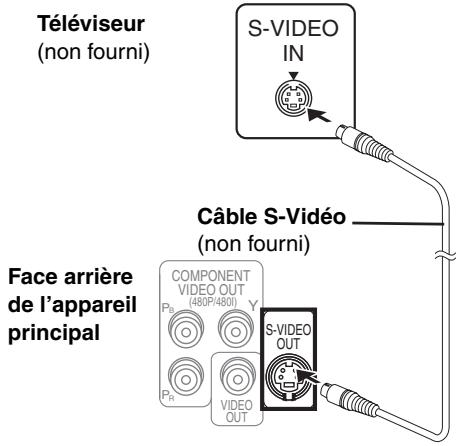

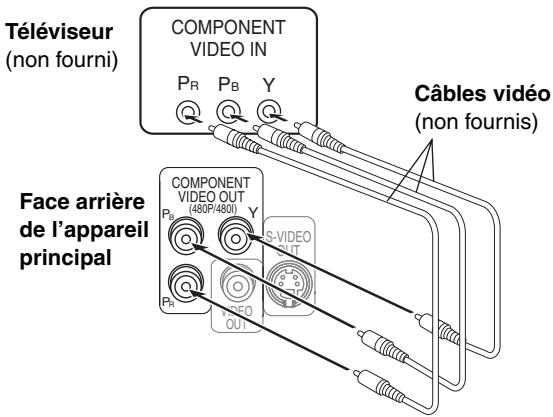

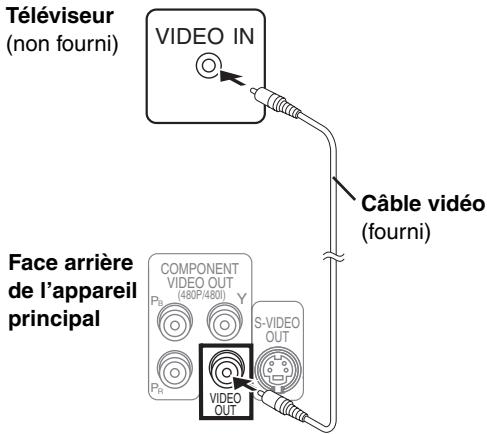

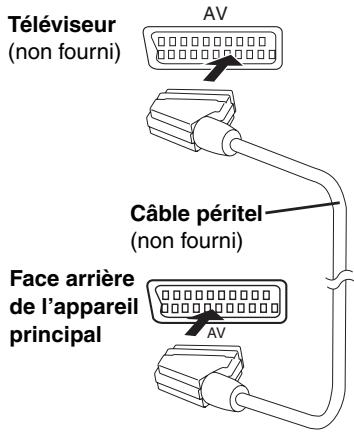

ÉTAPE 4 Connexions vidéo 8

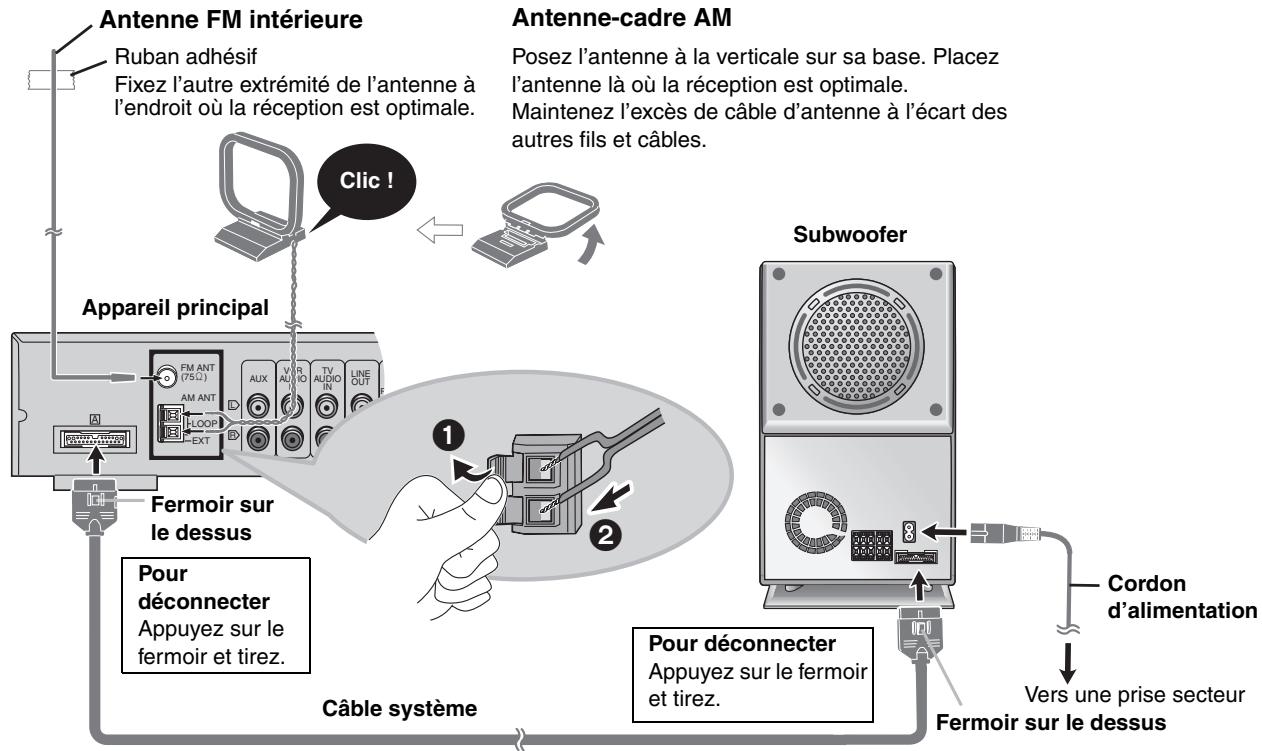

ÉTAPE 5 Raccordements pour la radio et le système. 9

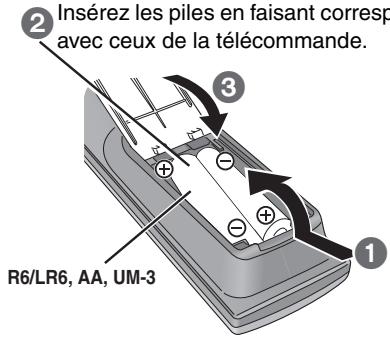

ÉTAPE 6 La télécommande. 9

ÉTAPE 7 QUICK SETUP (installation rapide). 10

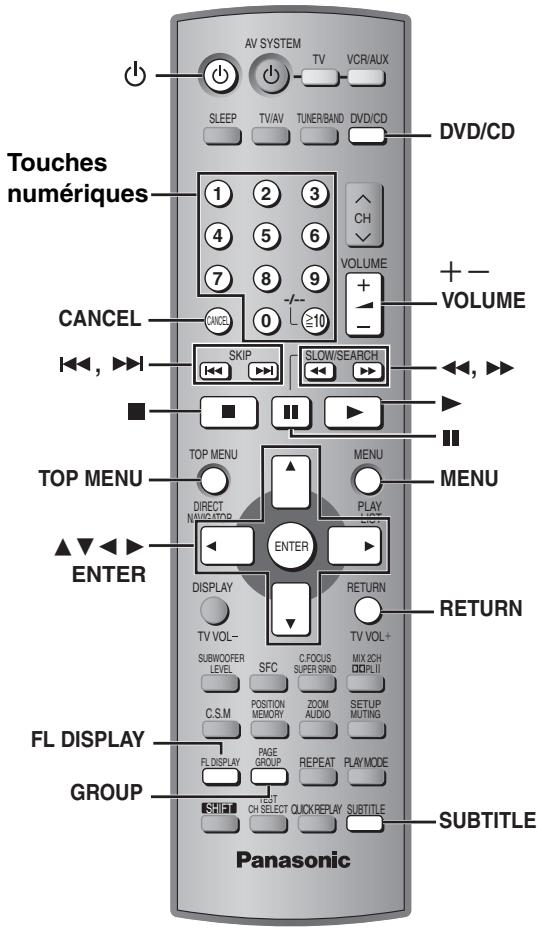

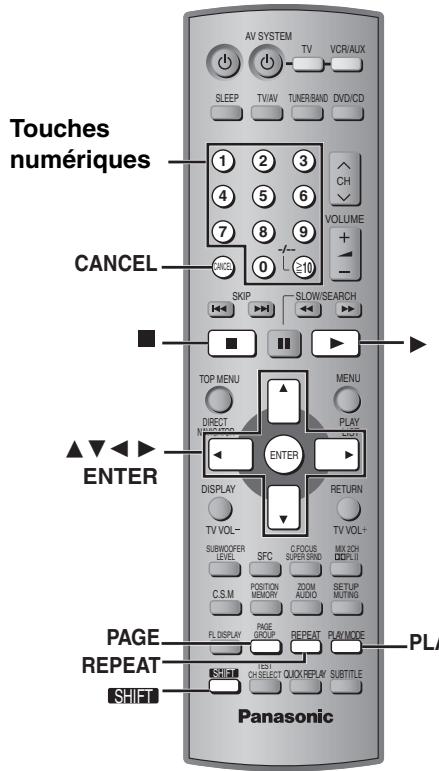

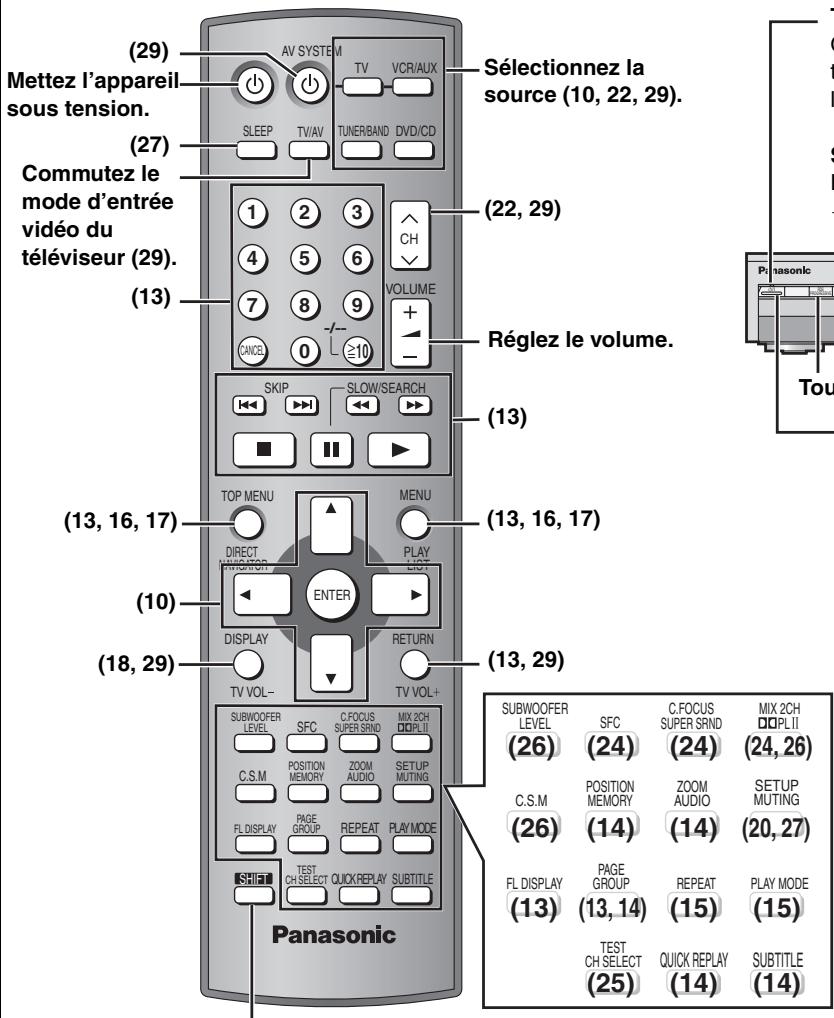

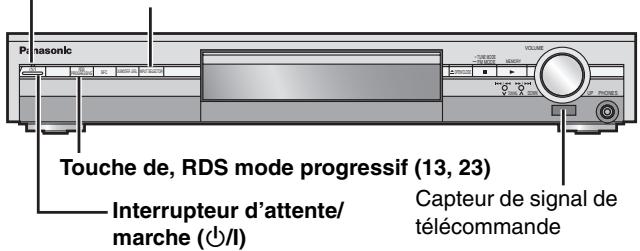

Guide des commandes. 10

Disques dont la lecture est possible. 11

Manipulation du disque 11

Commandes de disque

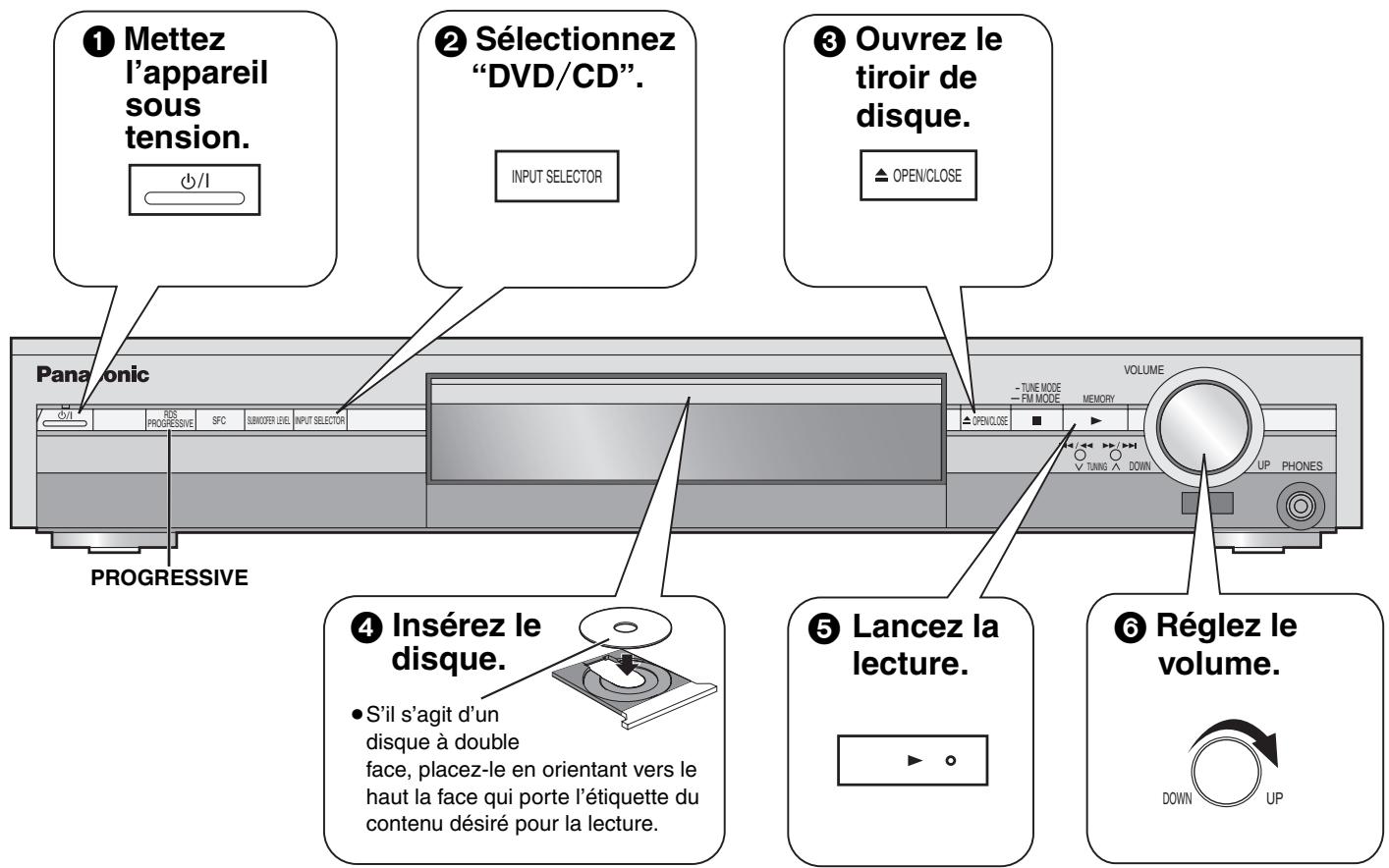

Lecture de base 12

Fonctions pratiques 14

Mémoire de position/Zoom/Audio/Sous-titrage/Relecture rapide/

Saut de page/Lecture répétée/Lecture de tous les groupes,

lecture aléatoire et lecture programmée

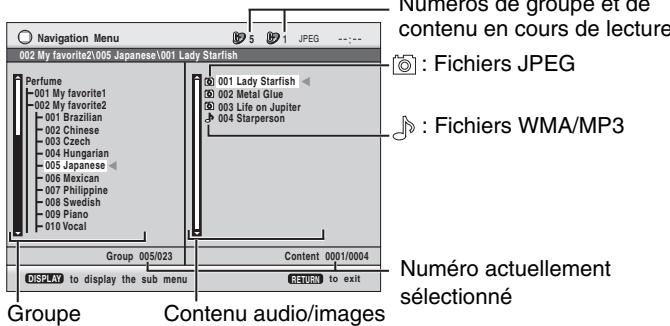

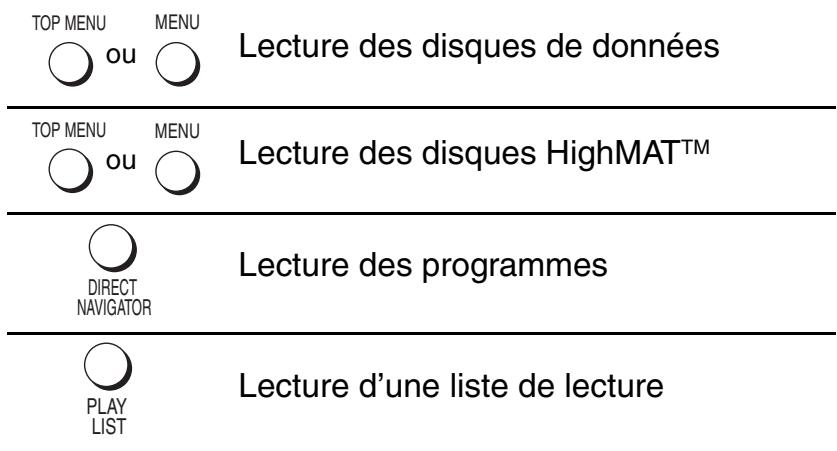

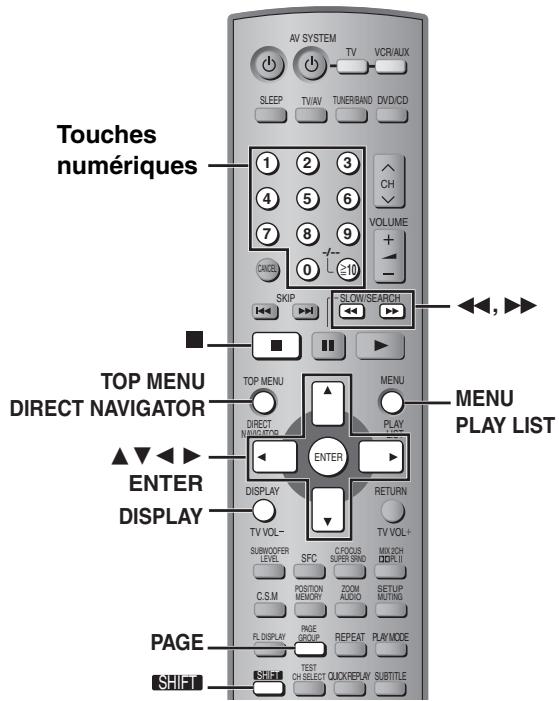

Utilisation des menus de navigation. 16

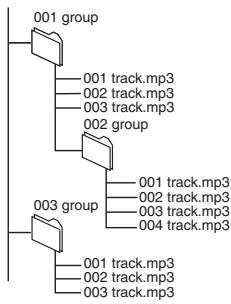

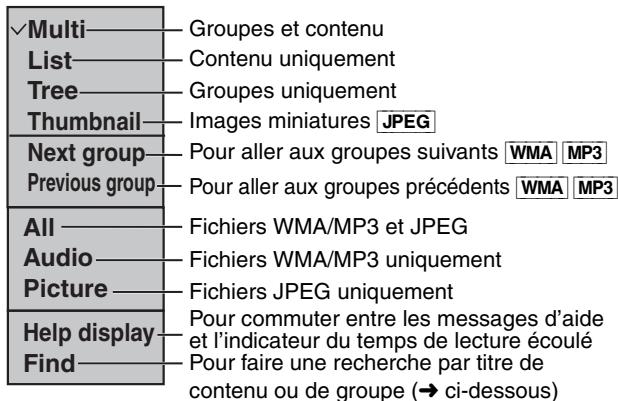

Lecture des disques de données/

Lecture des disques HighMAT™/

Lecture des programmes/Lecture d'une liste de lecture

Utilisation des menus à l'écran 18

Modification des réglages du lecteur 20

Autres commandes

La radio 22

Préréglage automatique/Sélection des canaux préréglés/

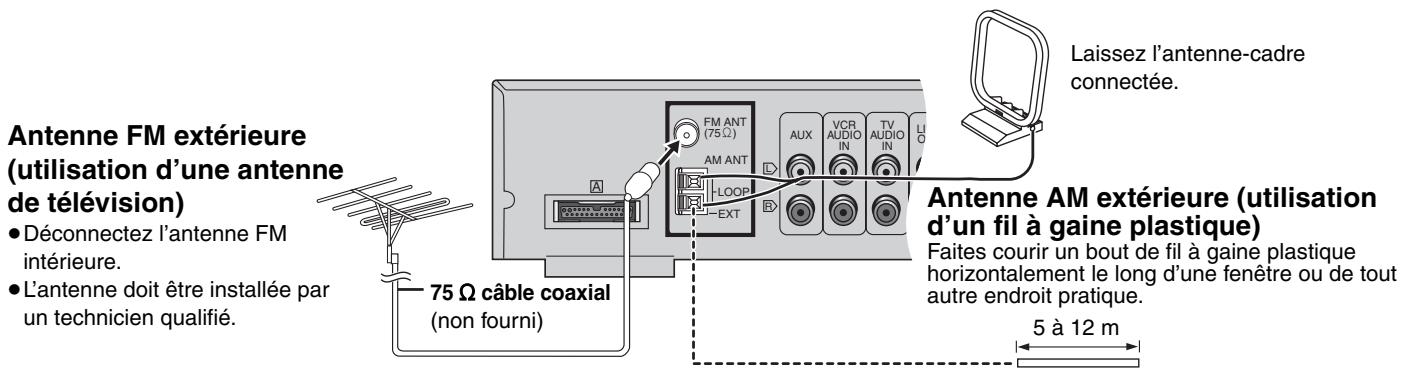

Raccordement d'antennes en option

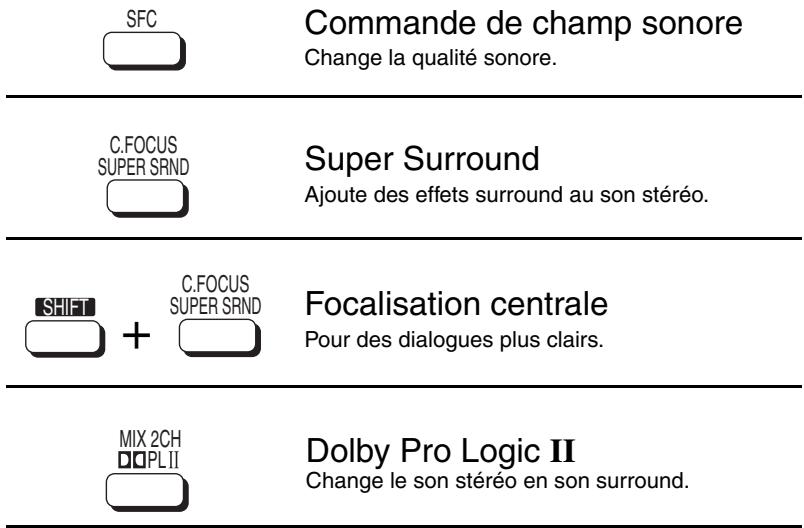

Champ sonore et qualité sonore. 24-26

Commande de champ sonore/

Super Surround/Focalisation centrale/

Dolby Pro Logic II/Ajustement du niveau des enceintes/

Conversion des signaux multicanal sur 2 canaux/

Niveau du subwoofer/Mémoire de réglages sonores personnalisés

Autres fonctions 27

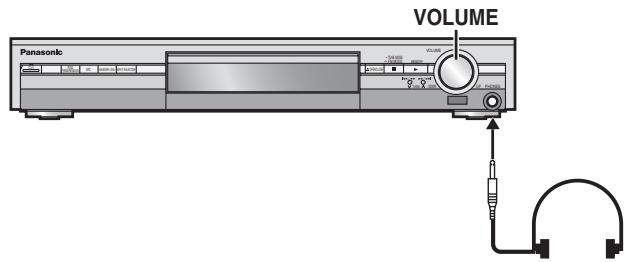

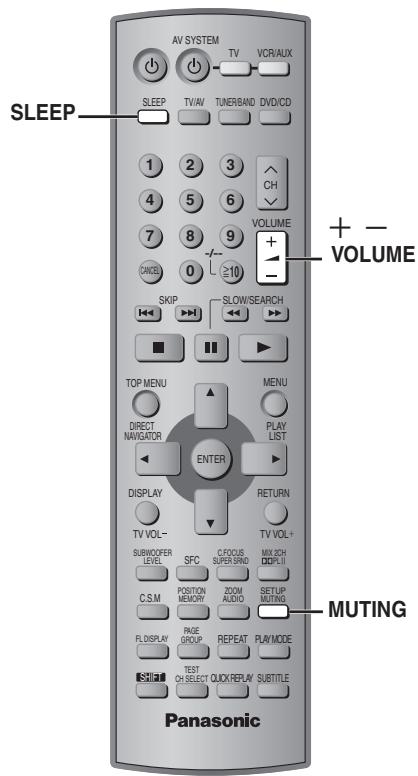

Minuterie d'arrêt différé/Mise en sourdine/Utilisation du casque

Commande d'autres composants 28

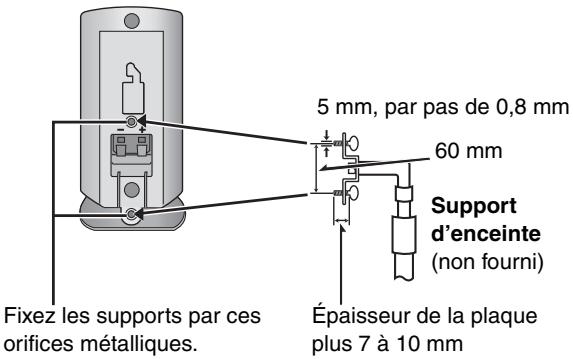

Autres options pour installer les enceintes 30

Référence

Consignes de sécurité 30

Entretien 30

Glossaire 31

Spécifications 32

Guide de dépannage 34

Installation simple

HT870

Assurez-vous que vous avez toutes les pièces indiquées avant de commencer l'assemblage, l'installation et le raccordement.

4 Bases

4 Tiges

2 enceintes avant et 2 enceintes surround

4 Grandes vis épaulées

8 Petites vis

4 Plaques de montage

Assemblage des enceintes avant et surround

Remarque

Les paires d'enceintes avant et surround sont différentes, ainsi que les paires de tiges.

• Vérifiez l'étiquette à l'arrière de l'enceinte avant de fixer la tige (voir page 6).
• Les tiges dont le câble est court sont pour les enceintes avant.

Préparatifs

• Pour éviter d'endommager ou de rayer la surface sur laquelle vous effectuez l'assemblage, déposez-y un chiffon doux.
• Pour l'assemblage, utilisez un tournevis cruciforme.

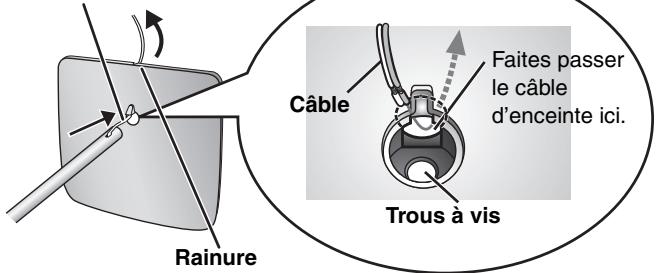

Fixez la tige à la base.

● Faites passer le câble d'enceinte à travers la base.

Réduisez l'excès de câble d'enceinte.

2 Insérez la tige.

Insérez-la tout en tirant légèrement sur le câble d'enceinte.

3 Vissez la tige sur la base.

Assurez-vous que la vis est serrée à fond.

Face arrière de la base

Les supports fournis sont spécialement conçus pour la fixation des enceintes avant SB-PF921 et enceintes surround SB-PS921 Panasonic. Utilisez uniquement de la façon indiquée ici.

2 Fixez les supports aux enceintes avant et surround.

• Les enceintes de gauche et de droite sont identiques, ainsi que les supports.
• Il peut être pratique d'utiliser la mousse fournie avec cet appareil. ● Retirez la vis et séparez la plaque de montage en deux parties.

Plaque B

Plaque A

Petite vis

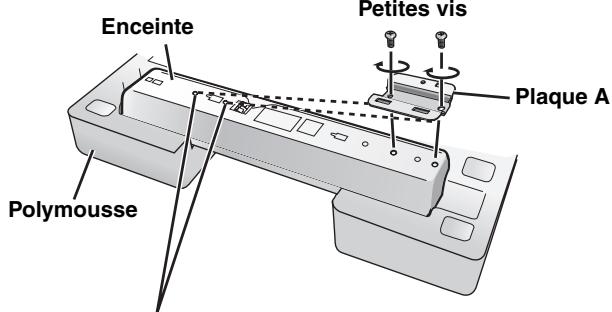

Fixez la plaque A à l'enceinte.

Pour vous assurer que la plaque A sera fixée bien droit, serrez petit à petit les vis du haut et du bas, de manière alternée, jusqu'à ce qu'elles soient toutes deux complètement serrées.

Vous pouvez également fixer le support sur la partie supérieure de la face arrière de l'enceinte.

La hauteur de l'enceinte est indiquée sur le schéma (→ page 5), suivant que la plaque A est fixée sur la partie supérieure ou inférieure de la face arrière de l'enceinte.

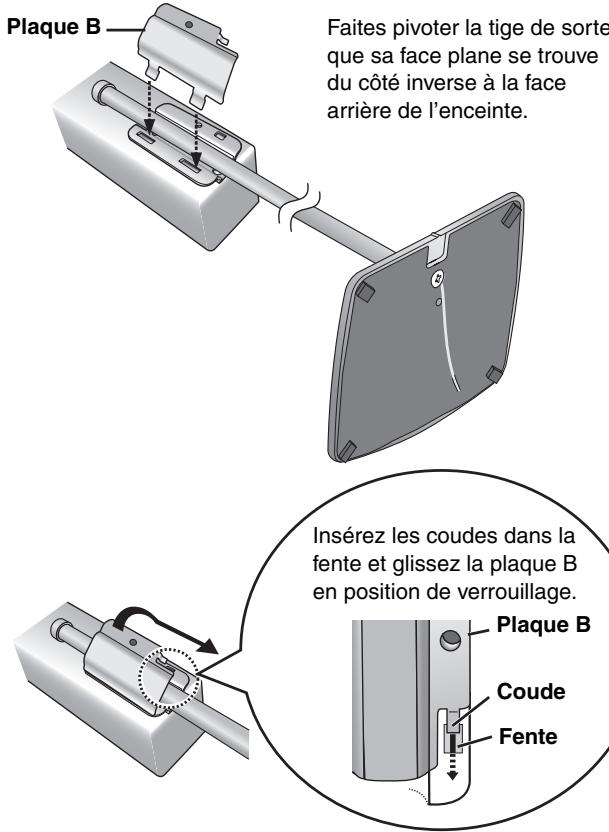

Posez la tige sur la plaque A et fixez la plaque B.

Fixez la plaque avec la vis retirée à l'étape 1.

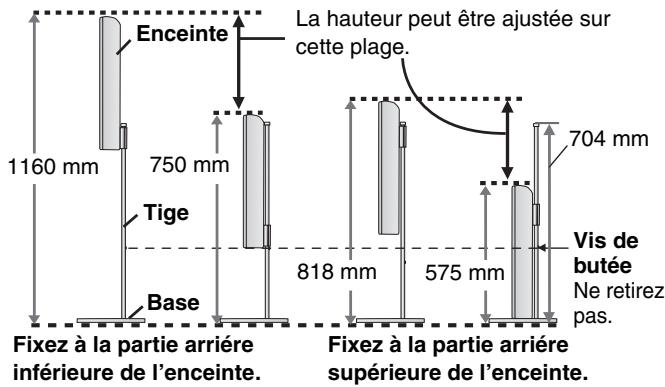

Hauteur des enceintes avant et surround (voir schémas enceintes assemblées)

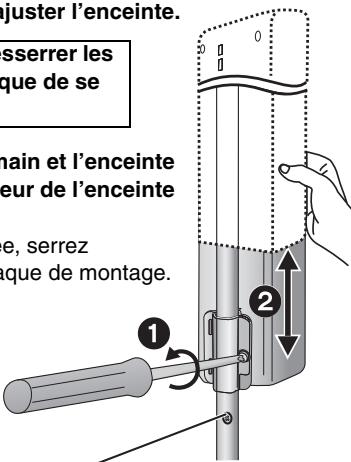

3. Ajustez la hauteur de l'enceinte.

• Vérifiez les vis serrées à la page 4. Ex. : Fixation du support à la partie arrière inférieure. Desserrez les vis qui retiennent la plaque de montage de l'enceinte jusqu'à ce qu'un jeu suffisant permette d'ajuster l'enceinte.

Prenez garde de trop desserrer les vis, sinon l'enceinte risque de se détacher et de tomber.

En tenant la base d'une main et l'enceinte de l'autre, ajustez la hauteur de l'enceinte vers le haut ou le bas. Une fois la hauteur ajustée, serrez fermement la vis de la plaque de montage.

Tournevis cruciforme

Vis de butée

Vissez-la pour empêcher la plaque de montage de se déplacer ou de glisser plus bas.

À titre de référence

Vous pouvez améliorer la qualité acoustique en ajustant la hauteur de l'enceinte par rapport à celle du téléviseur, de sorte que le centre des enceintes et celui du téléviseur se trouvent à peu près à la même hauteur.

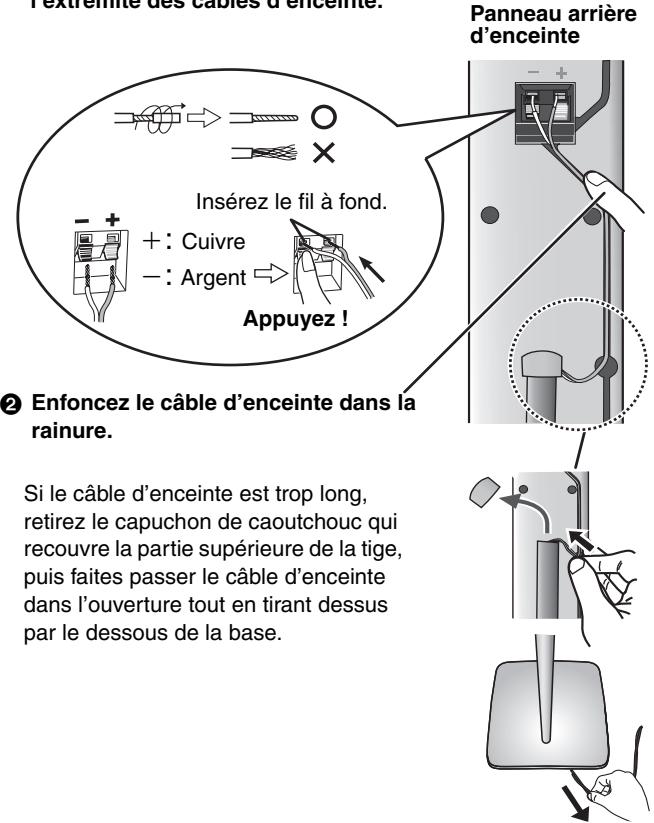

4 Raccordez les câbles d'enceinte.

Torsadez le bout de la gaine en plastique à l'extrémité des câbles d'enceinte.

5 Attachez le câble d'enceinte à la base.

1 Appuyez sur le câble d'enceinte et passez-le entre les crochets.

2 Insérez le plus loin possible le câble d'enceinte dans la rainure du couvercle de la base.

Face arrière de la base

Câble

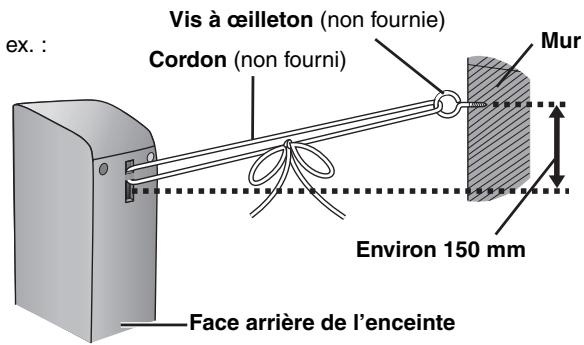

Pour éviter que les enceintes ne basculent (Enceintes avant et surround)

Préparatifs

Attachez des vis à œilleton (non fournies) pour fixer les enceintes sur un mur (→ schéma de droite).

• Vous devrez vous procurer des vis à œilleton adéquates suivant le type de mur ou de pilier auquel vous les fixerez.
• Demandez les conseils d'un entrepreneur en habitation qualifié pour connaître la façon ajustée de fixer les œilletons sur un mur de béton ou sur une surface n'offrant pas une résistance suffisante pour supporter les enceintes. Vous risquez d'endommager le mur ou les enceintes si ces dernières ne sont pas correctement fixées. Faites passer un cordon (non fourni) dans la fente qui se trouve sur la face arrière de l'enceinte, pour l'empêcher de basculer. Passez le cordon dans la vis à œilleton et faites une boucle solide.

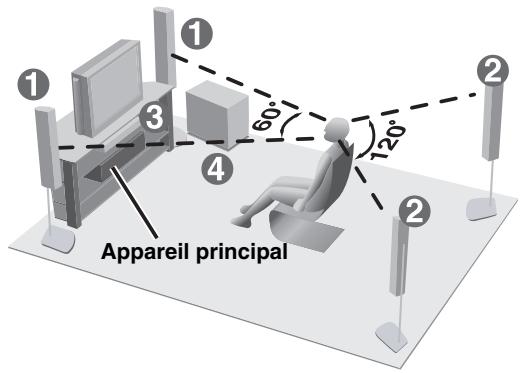

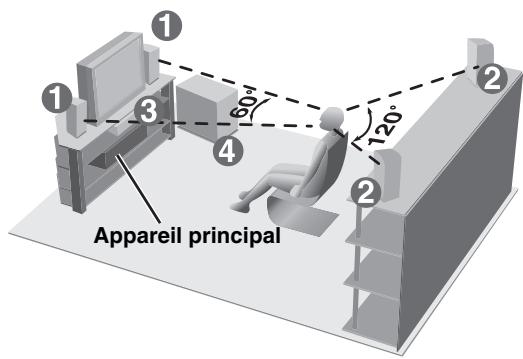

ÉTAPE 2 : Emplacement

La façon dont vous installez les enceintes peut affecter le rendu des graves et la qualité du champ sonore. Veuillez noter les points suivants.

• Placez les enceintes sur une base plane et solide.
• Les graves risquent d'être excessivement amplifiés si vous placez les enceintes trop près du plancher, d'un mur ou d'un coin. Recouvrez les murs et fenêtres de rideaux épais.
• Placez les enceintes avant, centrale et surround à peu près à la même distance par rapport à la position d'écoute. Les angles indiqués sur les schémas sont approximatifs.
• Voir page 30 pour d'autres options d'installation des enceintes.

HT870

1 AVANT (G, D)

2 SURROUND (G, D)

3 CENTRALE

4 SUBWOOFER

HT520

1 AVANT (G, D)

2 SURROUND (G, D)

3 CENTRALE

4 SUBWOOFER

• Les paires d'enceintes utilisées comme enceintes avant et enceintes surround sont identiques.
• Les enceintes avant gauche, avant droite et surround sont toutes identiques.

Ne pas utiliser une enceinte avant en tant qu'enceinte surround, et vice versa. Vérifiez le type d'enceinte en vous référant à l'étiquette apposée sur sa face arrière.

Étiquette d'enceinte

Exemple d'installation

Exemple d'installation

- Utilisez uniquement les enceintes fournies

L'utilisation d'autres enceintes peut endommager l'appareil et affectera la qualité sonore. - Posez les enceintes sur une surface égale pour éviter qu'elles ne tombent. Prenez les précautions nécessaires pour empêcher les enceintes de tomber si vous ne pouvez pas les poser sur une surface égale.

Appareil principal

Remarque

Maintenez les enceintes à au moins 10 mm de l'appareil principal pour vous assurer une ventilation ajustée.

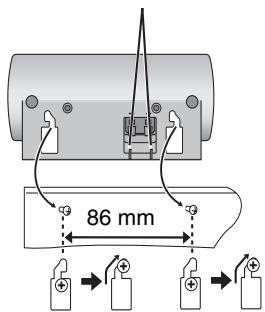

Enceinte centrale

• Si l'enceinte centrale est placée directement sur le téléviseur, les vibrations qu'elle génère risquent de brouiller l'image. Placez l'enceinte centrale sur une tablette ou une étagère.
• Pour éviter que les enceintes ne tombent, ne les placez pas directement sur le téléviseur.

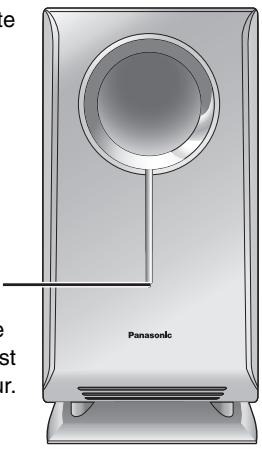

Subwoofer

Placez-le à gauche ou à droite du téléviseur, sur le plancher ou sur une étagère solide, pour éviter qu'il ne provoque des vibrations. Laissez un espace libre de 10 cm derrière les enceintes pour assurer la ventilation.

Attention

Saisissez les enceintes par les côtés. Vous risqueriez de les endommager en appliquant une pression sur la grille avant.

Remarques sur l'utilisation des enceintes

• Vous risquez d'endommager vos enceintes et de réduire leur durée de service si vous écoutez à des niveaux de volume élevés sur des périodes prolongées.
• Pour éviter tout dommage, réduisez le volume dans les cas suivants.
• Lorsque le son est distordu à la lecture.

- Lorsque les enceintes reçoivent la réaction acoustique d'un tourne-disque, les parasites d'une émission FM, ou les signaux continus d'un oscillateur, d'un disque de test ou d'un instrument électronique. - Lorsque vous ajustez la qualité sonore. - Lorsque vous mettez l'appareil sous ou hors tension.

Si les couleurs sont anormales sur le téléviseur

Ces enceintes sont conçues pour être utilisées près du téléviseur, mais il se peut que l'image soit affectée avec certains téléviseurs et suivant la combinaison choisie pour l'installation.

Le cas échéant, laissez le téléviseur hors tension pendant environ 30 minutes.

La fonction de démagnétisation du téléviseur devrait régler le problème. S'il persiste, éloignez davantage les enceintes du téléviseur.

Attention

L'appareil principal et les enceintes fournies ne doivent être utilisés que de la façon indiquée ici. Sinon, vous risquez d'endommager l'amplificateur et/ou les enceintes, et cela peut entraîner un risque d'incendie. En cas de dommage ou de baisse subite de performance, consultez un réparateur qualifié. - N'essayez pas d'autres méthodes que celles décrites dans le présent mode d'emploi pour fixer les enceintes aux murs.

ÉTAPE 3 : Raccordement des enceintes au subwoofer

Apposez les étiquettes sur les câbles d'enceinte pour faciliter les raccordements.

Remarque

• Ne court-circuitez jamais les fils d'enceinte positif (+) et négatif (-). Assurez-vous que les fils positifs (cuivre) sont raccordés aux bornes positives (+) et que les fils négatifs (argent) sont raccordés aux bornes négatives (-).

Un mauvais raccordement pourrait endommager les enceintes.

HT870

Câble d'enceinte

Câble de 4 m :

Pour enceinte centrale

Feuille d'étiquettes pour câbles d'enceinte

Étiquette de câble d'enceinte

HT520

5 Câbles d'enceinte

• 3 × Câbles de 4 m : pour les enceintes avant et centrale

• 2 × Câbles de 10 m : pour les enceintes surround

Feuille d'étiquettes pour câbles d'enceinte

Étiquette de câble d'enceinte

• Ne raccordez pas l'appareil au téléviseur via un magnétoscope. L'image risquerait de ne pas s'afficher correctement à cause de la protection contre la copie.
• Éteignez le téléviseur avant d'effectuer le raccordement, et consultez le mode d'emploi qui accompagne le téléviseur.

Téléviseur équipé d'une borne VIDEO IN

Téléviseur équipé d'une borne S-VIDEO IN

Câble vidéo

Téléviseur équipé de bornes COMPONENT VIDEO IN

Téléviseur équipé d'une borne SCART (péritel)

Borne S-VIDEO OUT

En séparant les signaux de chrominance (C) et de luminance (Y), la borne S-VIDEO OUT procure une image plus nette que la borne VIDEO OUT. (Le résultat obtenu varie suivant le téléviseur utilisé.)

Ces bornes servent aussi bien à la sortie entrelacée qu'à la sortie progressive, et elles donneront une image d'une plus grande pureté que la borne S-VIDEO OUT. Lors du raccordement par ces bornes de sortie, les signaux de différence de couleurs (PB / PR) et le signal de luminance (Y) sont émis séparément, permettant ainsi de reproduire les couleurs avec une grande fidélité.

• L'indication des bornes d'entrée vidéo composantes varie suivant le téléviseur ou l'écran de contrôle (exemples : Y/PR, Y/B-Y/R-Y, Y/CB/CR). Raccordez ensemble les bornes de même couleur.
• Si vous effectuez ce raccordement, sélectionnez "Video/Y PB PR" ou "S-Video/Y PB PR" dans QUICK SETUP (→ page 10).

Borne SCART (AV)

Pour améliorer la qualité de l'image, vous pouvez commuter la sortie du signal vidéo de la borne SCART (AV) de "Video" à

"S-Video" ou "RGB", suivant le type de téléviseur utilisé.

Sélectionnez "S-Video/Y PB PR" ou "RGB/No Output" dans QUICK SETUP (→ page 10).

Câble système

Antenne-cadre AM

Antenne FM intérieure

Cordon d'alimentation

• Ne branchez le cordon d'alimentation sur le secteur qu'après avoir effectué tous les raccordements.
• Raccordement d'antennes en option (→ page 23).

Économie d'énergie

Même hors tension, l'appareil principal consomme une petite quantité d'énergie (environ 0,7 W). Pour économiser l'énergie, si l'appareil doit demeurer inutilisé pour une période prolongée, débranchez-le de la prise secteur.

Il faudra rétablir certains éléments de la mémoire après avoir rebranché l'appareil.

ÉTAPE 6 : La télécommande

Télécommande - Piles

Insérez les piles en faisant correspondre leurs pôles (+ et -) avec ceux de la télécommande.

• Ne pas utiliser de piles de type rechargeable.

Ne pas :

• utiliser ensemble des piles usées et des piles neuves.
• utiliser ensemble des piles de types différents.
• chauffer les piles ou les exposer à une flamme.
• démonter ou court-circuiter les piles.
• essayer de charger des piles alcalines ou au manganèse.
• utiliser des piles dont le revêtement a été retiré.

Une mauvaise manipulation des piles peut entraîner une fuite d'électrolyte, ce qui peut endommager les pièces avec lesquelles le liquide entre en contact et provoquer un incendie.

Retirez les piles si la télécommande doit demeurer inutilisée pour une période prolongée. Rangez-les dans un endroit frais et sec.

■ Utilisation

Pointez la télécommande vers le capteur de signal de télécommande (→ page 10), en évitant les obstacles, à une distance maximale de 7 mètres directement en face de l'appareil.

L'écran QUICK SETUP (installation rapide) vous aide à effectuer les réglages nécessaires.

Allumez le téléviseur et sélectionnez l'entrée vidéo appropriée sur le téléviseur.

1

Mettez l'appareil sous tension.

2

Sélectionnez "DVD/CD".

3

Affichez l'écran QUICK SETUP.

4

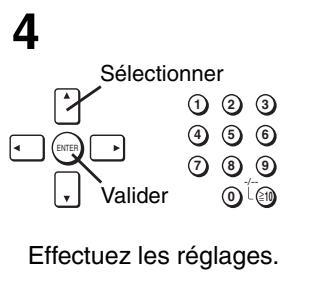

Suivez les instructions des messages et effectuez les réglages.

5

Appuyez pour quitter QUICK SETUP.

6

Appuyez pour quitter.

Pour changer ces réglages plus tard

Sélectionnez "QUICK SETUP" dans l'onglet "Others" (→ page 21).

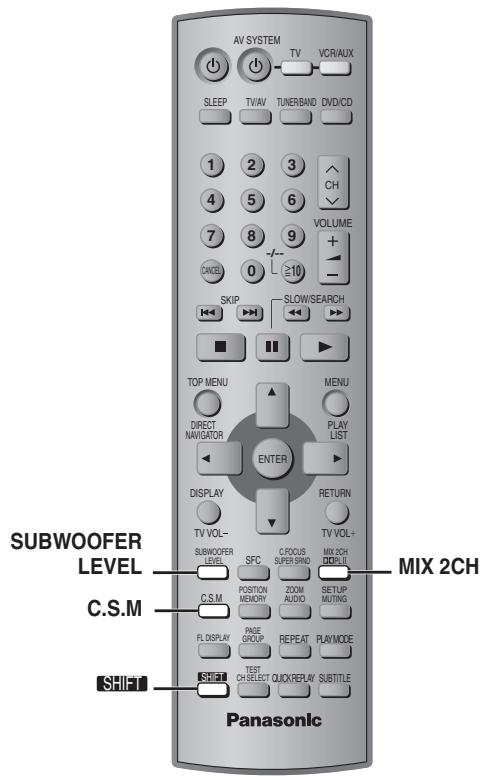

Guide des commandes

Les pages de référence sont indiquées entre parenthèses.

Pour utiliser les commandes

indiquées en orange :

Tout en appuyant sur [SHIFT], appuyez sur la touche désirée

Témoin d'attente/marche

Quand l'appareil est raccordé au secteur, ce témoin s'allume en mode d'attente et il s'éteint lorsque l'appareil est allumé.

Sélecteur de source [INPUT SELECTOR] (22)

DVD/CD → FM → AM → TV → VCR → AUX → Retour à DVD/CD

Appuyer sur cet

interrupteur pour

commuter l'appareil du

mode d'attente au mode de marche et vice versa.

En mode d'attente,

l'appareil continue de consommer une petite quantité de courant.

Témoin

d'alimentation secteur (AC IN)

Ce témoin s'allume lorsque l'appareil est raccordé au secteur.

Disque	Logo	Indications utilisées dans le mode d'emploi	Remarques
DVD-RAM	DVD RAM RAM 4.7	RAM	Enregistrement avec la version 1.1 de format d'enregistrement video (norme unifiée d'enregistrement video).	• Enregistrement avec les enregistrateurs DVD-Video, caméscopes DVD, ordinateurs, etc. • Avant d'utiliser un disque de TYPE 2 ou 4, retirez-le de sa cartouche.
		JPEG	Enregistré conformément à la norme DCF (Design rule for Camera File system).	• Enregistré avec un enregistrateur DVD-Video Panasonic. • Pour faire la lecture des fischiers JPEG, sélectionnez "Play as Data Disc" dans Other Menu (→ page 19).
DVD-Audio	DVD AUDIO	DVD-A	—
		DVD-V	Certain disques DVD-Audio comportent du contenu DVD-Video. Pour faire la lecture de contenu DVD-Video, Sélectionnez "Play as DVD-Video" dans Other Menu (→ page 19).
DVD-Video	DVDVIDEO R4.7	DVD-V	—
DVD-R	DVD R4.7		Les DVD-R Panasonic enregistrés et finalisés* sur un enregistrateur DVD-Video ou caméoscope DVD Panasonic sont lus en tant que DVD-Video sur cet apparil.
Video CD	COMPACT DIGITAL VIDEO	VCD	—
SVCD	COMPACT DIGITAL RADIO SUPERVIDEO		Conformé à la norme IEC62107
CD	COMPACT DIGITAL AUDIO COMPACT DIGITAL AUDIO TEXT	CD	Cet apparéil est compatible avec HDCD, mais il ne prend pas en charge la fonction Peak Extend. (Fonction qui étend la plage dynamique des signaux de niveau élevé) Les CD de format HDCD étant codés à 20 bits, leur qualité sonore est supérieure à celle de tous les autres CD, codés à 16 bits. • Pendant la lecture HDCD, l'indication "HDCD" s'allume sur l'afficheur de l'appareil.
CD-R CD-RW	—	WMA MP3 JPEG CD VCD	• Cet apparéil peut faire la lecture des CD-R/RW (disque d'enregistrement audio) enregistrés dans les formats indiqués à gauche. Àpres l'enregistrement, il faut fermer les sessions ou finaliser* le disque. • Disques HighMAT Fichiers WMA, MP3 ou JPEG uniquement. Pour faire la lecture sans utiliser la fonction HighMAT, sélectionnez "Play as Data Disc" dans Other Menu (→ page 19).

*Traitement qui permet la lecture sur les appareils compatibles. - Il se peut que la lecture des disques ci-dessus ne soit pas toujours possible, suivant le type de disque ou ses conditions d'enregistrement.

Disques dont la lecture n'est pas possible

DVD-ROM, CD-ROM, CDV, CD-G, DVD+R, +RW, DVD-RW, SACD, disques vidéo DivX et Photo CD, DVD-RAM qui ne peuvent pas être retirés de leur cartouche, DVD-RAM 2,6 Go et 5,2 Go, et "Chaoji VCD" disponibles sur le marché, incluant les CVD, DVCD et SVCD non conformes à la norme IEC62107.

Format audio des DVD

Cet appareil reconnaît et décode automatiquement les disques qui portent les symboles suivants.

Systèmes vidéo

-Cet appareil peut faire la lecture des disques PAL et NTSC, à condition que le système vidéo du téléviseur corresponde à celui du disque. —Les disques PAL ne s'affichent pas correctement sur un téléviseur NTSC. -Cet appareil peut convertir les signaux NTSC en signaux PAL 60 pour l'affichage sur un téléviseur PAL (→ page 20, "NTSC Disc Output" dans l'onglet "Video").

HighMAT™ et le logo HighMAT sont des marques de commerce ou des marques de commerce déposées de Microsoft Corporation aux États-Unis et/ou dans d'autres pays.

Manipulation du disque

Pour nettoyer les disques

DVD-A, DVD-V, VCD, CD

Passez un chiffon humide puis essuyez avec un chiffon sec.

RAM, DVD-R

• Nettoyez avec un nettoyant à disque DVD-RAM/PD en option (LF-K200DCA1, si disponible). N'utilisez jamais de chiffons ou nettoyants à CD, etc.

■ Précautions à prendre pour manipuler les disques

• Ne fixez ni étiquettes ni autocollants aux disques (cela risquerait de faire gondoler le disque et de le rendre inutilisable).
• Évitez d'écrire sur la face imprimée du disque avec un stylo à bille ou tout autre instrument d'écriture. N'utilisez aucun solvant, tel que vaporisateur de nettoyant à disque, benzine, diluant, liquide de protection antistatique, etc. N'utilisez pas de protecteurs ou de caches antirayures. N'utilisez pas les disques suivants :
• Disques dont les autocollants ou étiquettes retirés ont laissé un morceau d'adhésif exposé (comme sur les disques loués, etc.).
• Disques très gondolés ou fissurés.
• Disques de forme irrégulière, comme ceux en forme de cœur.

Arrêt	La position est mise en mémoire pendant que “RESUME” apparait sur l'afficheur. • Appuyez sur [►] (lecture) pour poursuivre. DVD-V Pour passer en revue les chapitres précédents (→page 14, Mémoire de position) • Appuyez sur [■] pour effacer la position.
Pause	Appuyez sur [►] (lecture) pour lancer la lecture.
Saut	SKIP ▲ ← →	WMA MP3 JPEG [▲▼]: Saut de groupe pendant la lecture [►]: Saut de contenu pendant la lecture
Recherche (Pendant la lecture) Ralenti (pendant la pause)	SLOW/SEARCH	Jusqu'à 5 étapes. Appuyez sur [►] (lecture) pour lancer la lecture. VCD Lecture au ralenti, vers l'avant uniquement.
Mode video progressif	Appareil principal unquément RDS PROGRESSIVE	PROG.

Pour revenir à l'écran précédent	RETURN
Afficheur de l'appareil principal	FL DISPLAY	RAM DVD-A DVD-V WMA MP3 Affichage du temps ↑ ↓ Affichage du numéro JPEG Lorsque le diaporama est activé : SLIDE←→ Affichage du numéro Lorsque le diaporama est désactivé : PLAY←→ Affichage du numéro
Écran d'information	SUBTITLE	WMA MP3 JPEG CD (Texte CD uniquement) Active/désactive l'écran d'information
Menu de disque	TOP MENU	DVD-A DVD-V Affiche le menu supérieur d'un disque
	MENU	DVD-V Affiche un menu de disque
	RETURN	VCD Affiche un menu de disque

POSITION MEMORY

ZOOM

ZOOM AUDIO

REJEU RAPIDE

+

Mémoire de position

Mémorise une position pour reprendre la lecture plus tard.

Zoom

Agrandit l'image Letterbox pour qu'elle remplisse l'écran.

Audio

Change de piste sonore.

Sous-titres

Change la langue des sous-titres.

Relecture rapide

Repasse une scène.

Saut de page

Sélectionne les images fixes.

Voir ci-dessous pour plus de détails.

Mémoire de position

(Uniquement lorsque le temps de lecture écoulé peut s'afficher

JPEG : Fonctionne avec tout contenu JPEG.)

Cette position demeure en mémoire même si vous mettez l'appareil hors tension, changez de source ou changez de disque.

Appuyez sur [POSITION MEMORY].

Position mémorisée

• Jusqu'à 5 disques.
• Lors de la mémorisation d'une position pour un sixième disque, celle-ci remplace la première position. "RESUME" s'affiche lorsque vous mettez l'appareil sous tension et sélectionnez à nouveau "DVD/CD" ou insérez le disque.

Appuyez sur [▶] (lecture) pour lancer la lecture depuis cette position.

Pour passer en revue les chapitres précédents DVD-V

Appuyez sur [▶] (lecture) pendant que le message suivant s'affiche.

Le début de chacun des chapitres est lu, jusqu'au chapitre actuel.

• N'appuyez pas sur [▶] (lecture) si vous désirez annuler la revue.

Zoom

Appuyez plusieurs fois sur [SHIFT] + [ZOOM] pour sélectionner le rapport de format préréglé ou "Auto". (Just Fit Zoom)

Menu Just Fit Zoom

Réglages fins (Manual Zoom)

Appuyez sur [▶]. - de ×1,00 à ×1,60 (par unités de 0,01) - de ×1,60 à ×2,00 (par unités de 0,02) - Appuyez de manière continue sur [◁▶] pour modifier plus vite.

Audio

DVD-A DVD-V (avec pistes son multiples) RAM VCD

Appuyez plusieurs fois sur [AUDIO] pour sélectionner la piste son.

RAM VCD

Vous pouvez utiliser cette touche pour sélectionner "L", "R" ou "LR".

Menu Audio

DVD-V (disques karaoké)

Appuyez sur [▲▶] pour sélectionner "On" ou "Off" pour les voix. Pour plus de détails, veuillez lire les instructions qui accompagnent le disque.

Sous-titrage

DVD-V (avec plusieurs langues de sous-titrage)

VCD (spécificité SVCD)

Appuyez plusieurs fois sur [SUBTITLE] pour sélectionner la langue de sous-titrage.

Menu Sous-titres

Pour effacer/afficher les sous-titres

Appuyez sur [▲▶] pour sélectionner "On" ou "Off".

Relecture rapide

(Uniquement lorsque le temps de lecture écoulé peut s'afficher)

Appuyez sur [QUICK REPLAY] pour sauter vers l'arrêt de quelques secondes.

Saut de page

DVD-A

Pendant la lecture ou en mode pause, appuyez sur [SHIFT]+[PAGE]

La page change à chaque pression. - Appuyez sur [RETURN] pour revenir à la page 1.

RÉPÉTER

Lecture répétée

MODE LECTURE

Lecture de tous les groupes, lecture aléatoire et lecture programmée

DVD-A, DVD-V, WMA, MP3, JPEG

VCD, CD (il n'y a pas d'affichages à l'écran.)

À chaque pression sur la touche en mode d'arrêt :

Tous les groupes (DVD-A) → Programmée → Aléatoire

— désactivée (lecture normale) ←

Pour quitter le mode de lecture de tous les groupes, de lecture programmée et de lecture aléatoire

Appuyez plusieurs fois sur [PLAY MODE] en mode d'arrêt.

• Désactive la lecture des disques HighMAT pour pouvoir utiliser le mode de lecture aléatoire ou de lecture programmée. Sélectionnez "Play as Data Disc" dans Other Menu (→ page 19).
• DVD-A : Certains disques contiennent des groupes additionnels. Si un écran de saisie du mot de passe apparaît après la sélection d'un groupe, saisissez le mot de passe au moyen des touches numériques pour faire la lecture des groupes additionnels. Regardez aussi sur le boîtier du disque.

PLAY MODE : Voir ci-dessous pour plus de détails.

Lecture répétée

(Uniquement lorsque le temps de lecture écoulé peut s'afficher. JPEG : Fonctionne avec tout contenu JPEG.)

Pendant la lecture

Appuyez plusieurs fois sur [REPEAT] pour sélectionner l'objet à répéter.

Menu Repeat

RAM

PG REPEAT → ALL REPEAT (Disque entier) → REPEAT OFF

• Pendant la lecture d'une liste de lecture

SCENE REPEAT → PL REPEAT → REPEAT OFF

DVD-A

TRACK REPEAT → GROUP REPEAT* → REPEAT OFF

DVD-V

CHAPTER REPEAT → TITLE REPEAT* → REPEAT OFF

VCD CD (Il n'y a pas d'affichages à l'écran.)

TRACK REPEAT → ALL REPEAT (Disque entier) → REPEAT OFF

WMA MP3 (Il n'y a pas d'affichages à l'écran.)

CONTENT REPEAT → GROUP REPEAT* → REPEAT OFF

JPEG (Il n'y a pas d'affichages à l'écran.)

GROUP REPEAT* → REPEAT OFF

• Pendant la lecture de tous les groupes (DVD-A), la lecture programmée et la lecture aléatoire, « ALL REPEAT » s'affiche.

Lecture de tous les groupes, lecture aléatoire et lecture programmée

Lecture de tous les groupes

DVD-A

Appuyez sur [▶] (lecture).

Lecture aléatoire

1 DVD-A DVD-V WMA MP3 JPEG

ex. : DVD-V

Appuyez sur les touches numériques pour sélectionner un titre ou un groupe (WMA MP3 JPEG

puis appuyez sur [ENTER]).

DVD-A

• Pour entrer tous les groupes, appuyez sur [▲▶] pour sélectionner "All", puis appuyez sur [ENTER].
• Pour retirer un groupe de la sélection, appuyez sur les touches numériques qui correspondent au groupe à effacer.

2 Appuyez sur [▶] (lecture).

• Vous pouvez faire la lecture de 999 éléments audio ou images au maximum en ordre aléatoire.

Lecture programmée (jusqu'à 24 éléments)

1. Appuyez sur les touches numériques pour sélectionner les éléments (WMA, MP3, JPEG), puis appuyez sur [ENTER].

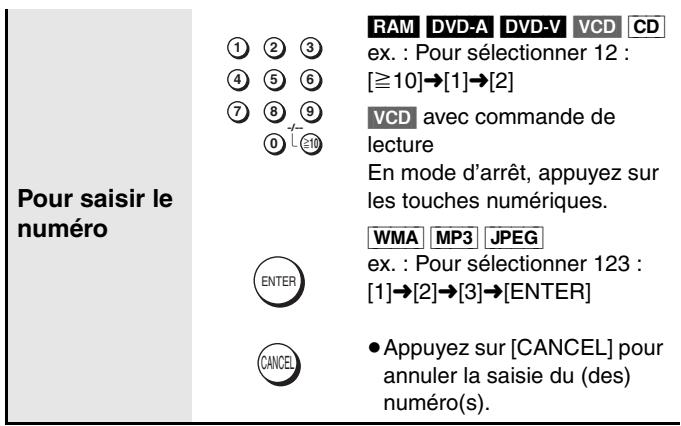

Pour sélectionner un numéro à 2 chiffres :

Ex. : Pour sélectionner 25 : [≥10] → [2] → [5] (WMA, MP3, JPEG) ou [2] → [5] → [ENTER].

• Répétez la procédure pour programmer d'autres éléments. Ex. : CD.

2. Appuyez sur [▶] (lecture).

Pour sélectionner tous les éléments :

DVD-A, DVD-V, WMA, MP3, JPEG

(sur le disque, ou dans le titre/groupe)

Appuyez sur [ENTER] et [▲▼] pour sélectionner "ALL", puis appuyez à nouveau sur [ENTER] pour valider.

Pour modifier le programme :

DVD-A, DVD-V, WMA, MP3, JPEG

Appuyez sur [▲▼] pour sélectionner un élément.

- Pour modifier un élément, répétez l'étape 1.

- Pour effacer un élément, appuyez sur [CANCEL] (ou sélectionnez "Clear" puis appuyez sur [ENTER]).

• Appuyez sur [SHIFT] + [PAGE] pour sauter 8 lignes à la fois.

À chaque pression sur [CANCEL], l'élément affiché est effacé.

Pour effacer le programme entier

Appuyez sur [▲▼ ▲▶] pour sélectionner "Clear all", puis appuyez sur [ENTER].

En mode d'arrêt, appuyez sur [■] pour tout effacer.

Le programme entier est également effacé si vous mettez l'appareil hors tension, ouvrez le tiroir de disque ou sélectionnez une autre source.

Pour plus de détails, voir ci-dessous et page suivante.

Lecture des disques de données

Vous pouvez faire la lecture des fichiers JPEG d'un DVD-RAM ou la lecture des disques HighMAT sans utiliser la fonction HighMAT.

(→ page 19, "Play as Data Disc" dans Other Menu).

Utilisation des menus de lecture (sauf les fichiers JPEG sur DVD-RAM)

1 Appuyez sur [TOP MENU]. 2 Appuyez sur [▲▼] pour sélectionner "All", "Audio" ou "Picture", puis appuyez sur [ENTER]. - Pour quitter l'écran

Appuyez sur [TOP MENU]

Utilisation des menus de navigation

1 Appuyez sur [MENU]. 2 Appuyez sur [▲▼▲▶] pour sélectionner le groupe, le contenu audio ou l'image, puis appuyez sur [ENTER].

• Pour écouter du contenu WMA/MP3 tout en affichant une image JPEG à l'écran, sélectionnez d'abord le fichier JPEG, puis les plages. (Cela ne fonctionne pas dans l'ordre inverse.)
• Pour quitter l'écran

Appuyez sur [MENU].

Pour utiliser l'écran de contenu pour trouver une plage CD (Texte CD uniquement)

1 Appuyez sur [TOP MENU] ou [MENU]. 2 Appuyez sur [▲▼] pour passer d'une plage à l'autre puis appuyez sur [ENTER].

Appuyez sur

[SHIFT] + [PAGE] pour sauter 10 lignes à la fois.

Utilisation du sous-menu WMA MP3 JPEG

1 Pendant que le menu s'affiche, appuyez sur [DISPLAY]. Les options affichées varient suivant le type de logiciel.

2 Appuyez sur [▲▼] pour sélectionner le sous-menu, puis appuyez sur [ENTER].

Recherche par titre de contenu ou de groupe WMA MP3 JPEG

Placez le curseur sur le titre du groupe pour chercher un groupe, ou sur le titre du contenu pour chercher un contenu.

1 Sélectionnez « Find » (→ci-dessus). * A Find

2 Appuyez sur [▲▼] pour sélectionner un caractère, puis appuyez sur [ENTER].

• Répétez l'opération pour saisir d'autres caractères. La recherche s'applique également aux minuscules.
• Appuyez sur [▲▼] pour sauter entre A, E, I, O et U.
• Appuyez sur [▲] pour effacer un caractère.
• Effacez l'astérisque (*) pour chercher les titres qui commencent par ce caractère.

3 Appuyez sur [▶] pour sélectionner « Find », puis appuyez sur [ENTER].

L'écran de résultat de recherche apparaît.

4 Appuyez sur [▲▼] pour sélectionner le contenu ou le groupe, puis appuyez sur [ENTER].

Lecture des disques HighMAT™

WMA MP3 JPEG

1 En mode d'arrêt, appuyez sur [TOP MENU]. 2 Appuyez sur [▲▼◀▶] pour sélectionner l'objet en suivant les instructions à l'écran.

ex.:

Menu : pour accéder au menu

suivant de la liste des lectures

ou à un autre menu

Liste de lecture : la lecture

commence

• Pour modifier l'image d'arrière-plan du menu

Appuyez sur [DISPLAY].

L'image de fond est remplacée par celle qui se trouve sur le disque.

Pour quitter l'écran

Appuyez sur [■].

■ Sélection à partir de la liste

1 Pendant la lecture, appuyez sur [MENU].

2 Appuyez sur [ ], puis sur [▲▼] pour commuter entre les listes de contenu. 3 Appuyez sur [▶], puis sur [▲▼] pour sélectionner un élément, puis appuyez sur [ENTER].

• Appuyez sur [SHIFT] + [PAGE] pour sauter 10 lignes à la fois.

Pour quitter l'écran

Appuyez sur [MENU].

Lecture des programmes

RAM

1. Appuyez sur [DIRECT NAVIGATOR].

Des titres n'apparaissent que si vous en avez saisi. - Il n'est pas possible de modifier les titres de programme et de disque.

2. Appuyez sur [▲▼] ou sur les touches numériques pour sélectionner le programme.

• Appuyez sur [SHIFT] + [PAGE] pour sauter 5 lignes à la fois. Pour sélectionner un numéro à 2 chiffres, par exemple 23 : [≥10] → [2] → [3].
• Appuyez sur [▶] pour afficher le contenu du programme et du disque.

3. Appuyez sur [ENTER].

• Pour quitter l'écran

Appuyez sur [DIRECT NAVIGATOR].

Lecture d'une liste de lecture

RAM

(Uniquement si le disque contient une liste de lecture)

1. Appuyez sur [PLAY LIST]. 2. Appuyez sur [▲▼] ou sur les touches numériques pour sélectionner la liste de lecture.

• Appuyez sur [SHIFT] + [PAGE] pour sauter 10 lignes à la fois.
• Pour sélectionner un numéro à 2 chiffres

3 Appuyez sur [ENTER].

• Pour quitter l'écran

Appuyez sur [PLAY LIST].

Conseils pour la création de disques WMA/MP3 et JPEG (Pour CD-R, CD-RW)

• Les disques doivent être conformes à la norme ISO9660, niveau 1 ou 2 (sauf pour les formats étendus).
• Cet appareil prend en charge la multisession, mais la lecture met plus de temps à commencer lorsqu'il y a un grand nombre de sessions. Pour éviter cela, limitez le plus possible le nombre de sessions.

Pour nommer les dossiers et fichiers

Au moment de l'enregistrement, faites précéder de nombres à 3 chiffres le nom des dossiers et des fichiers, dans l'ordre désiré pour la lecture (il se peut toutefois que cela ne fonctionne pas dans certains cas).

Les fichiers doivent avoir l'extension :

"WMA" ou .wma

"MP3" ou "mp3"

".JPG", ".jpg", ".JPEG" ou ".jpeg"

ex.: MP3 racine

WMA

• La lecture des fichiers WMA protégés contre la copie n'est pas possible.

MP3

Cet appareil ne prend pas en charge les balises ID3.

• Fréquences d'échantillonnage prises en charge : 8, 11,02, 12, 16, 22,05, 24, 32, 44,1 et 48 kHz

JPEG

• Pour pouvoir faire la lecture des fichiers JPEG sur cet appareil : - Ils doivent avoir été pris sur un appareil photo numérique conforme à la norme DCF (Design rule for Camera File system), Version 1.0. Certains appareils photo numériques ont des fonctions non prises en charge par la norme DCF Version 1.0, telles que le pivotement automatique de l'image, qui peuvent empêcher l'affichage de l'image.
• Les fichiers ne doivent en aucune façon être modifiés, ni sauvegardés sous un nom différent.
• Cet appareil ne peut pas afficher les images en mouvement, les fichiers de format MOTION JPEG et autres formats similaires, les images fixes de format autre que JPEG (par ex., TIFF), tout comme il ne peut pas faire la lecture du son qui accompagne ces images.

(Reportez-vous à la page 10 pour connaître la position des touches de télécommande.)

1

Appuyez une fois. (Si vous appuyez deux fois, l'indicateur du temps de lecture écoulé apparaît → ci-dessous.) Les options affichées varient suivant le type de logiciel.

2

3

Effectuez les réglages.

4

Appuyez pour quitter.

Menu principal

Program Group Title Chapter Track Playlist Content	Pour lancer la lecture depuis un élément spécifique
Time	Pour faire un saut vers l'avant ou l'arrête (Time Slip) 1 Appuyez sur [ENTER] deux fois pour afficher l'indicateur de glissement temporel. 2 Appuyez sur [▲▼] pour sélectionner le temps, puis appuyez sur [ENTER]. •Appuyez de manière continue sur [▲▼] pour modifier plus vite. Pour lancer la lecture depuis un temps spécifique (Time Search) Pour modifier l'affichage du temps restant/ écoulé

Audio	(→ page 14)
	WMA MP3Pour afficher le début binaire actuel ou la fréquence d'échantillonnage
Still Picture	Pour changer d'image fixe
Thumbail	Pour afficher les images miniatures
Subtitle	(→ page 14)
Marker (VR)	RAMPour accéder à un marqueur inséré avec un enregistreur DVD-ViséoPour accéder à un marqueur : [▲▼] → [ENTER]
Angle	(avec angles multiples)Pour sélectionner l'angle
Rotate Picture	Pour faire pivoter les images
Slideshow	Pour activer/désactiver le diaporamaPour modifier l'intervalle entre les images du diaporama (0 à 30 sec)

■ Indicateur du temps de lecture écoulé (sauf JPEG) État : lecture, pause ou ralenti/recherche. Élément en cours de lecture. Appuyez sur [▲▼] pour sélectionner l'affichage du temps de lecture écoulé ou du temps restant.

Menu de lecture

Play Speed

DVD-A (Partie d'image en mouvement) RAM DVD-V Pour changer la vitesse de lecture - de ×0,6 à ×1,4 (par pas de 0,1 unités) •Après le changement de vitesse -La sortie est en mode stéroyo. -La fréquence d'échantillonnage de 96 kHz est convertie à 48 kHz.

(Uniquement lorsque le temps de lecture écoulé peut s'afficher. JPEG : fonctionne avec tout contenu JPEG.)

Repeat	(→ page 15)
A-B Repeat	Sauf JPEG RAM (partie avec image fixe) Pour répéter une section donnée Appuyez sur [ENTER] aux points de début et de fin. Appuyez à nouveau sur [ENTER] pour annuler.

Marker

Sauf RAM Pour marquer jusqu'à 5 positions afin d'en refaire la lecture [ENTER] (L'appareil est alors prét pour l'insertion des marqueurs.)Pour marquer une position : [ENTER] (au point désiré) Pour marquer une autre position : [▲▶] → [ENTER] Pour rappeler un marqueur: [▲▶] → [ENTER] Pour effacer un marqueur : [▲▶] → [CANCEL] • Cette fonction est inopérante pendant la lecture programmée et la lecture aléatoire.

Menu Image

Picture Mode	Normal Cinema1: Adoucit l'image et améliore l'affichage des détails dans les scènes sombres. Cinema2: Rend l'image plus nette et fait resortir les détails dans les scènes sombres. Animation Dynamic User (Appuyez sur [ENTER] pour sélectionner "Picture Adjustment") (→ ci-dessous)
	Picture Adjustment Contrast Brightness Sharpness Colour Gamma (Ajuste la luminosité des parties sombres.) Depth Enhancer Réduit le bruit brut à l'arrière-plan, pour créé une plus grande sensation de profondeur. Cela ne fonctionne pas pendant l'utilisation de Cinema1 ou 2 (→ ci-dessus)
Video Output Mode	Lors de la lecture des disques NTSC •480I (Entrelacé) ←→ 480P (Balayage progressif)
Transfer Mode	Si vous avez choisi "480P" (→ ci-dessus), sélectionnez la méthode de conversion de la sortie progressive suivant le type de matériel. Auto1 (normal): Pour regarder les films Auto2: Pour regarder les films (identique à Auto1, mais avec la capacité de convertir un signal video progressif de 30 images par seconde) Video: Pour le contenu video

Menu Audio

Dolby Pro Logic II	(→ page 24)
Dialogue Enhancer	Pour rendre le dialogue des films plus clairément audible DVD-V (Dolby Digital, DTS, MPEG, 3 canaux ou plus, avec le dialogue enregistré sur le canal central) On ←→ Off
Multi Re-master	RAM DVD-V (Uniquement les disques enregistrés à 48 kHz) DVD-A (Uniquement les disques enregistrés à 44,1 kHz ou 48 kHz) VCD CD • Lors de la sortie sur 2 canaux avec ces disques, cette fonction permet d'obtenir un son plus naturel en ajoutant des signaux de haute fréquence qui ne se trouvent pas sur le disque, comme par exemple pour faire la lecture à 96 kHz d'un DVD-Video enregistré à 48 kHz. (Fréquence d'échantillonnage → page 31) • Lors de la sortie multicanal avec ces disques, cette fonction reproduit les fréquences perdues lors de l'enregistrement pour vous offrir un son plus proche de l'original. WMA MP3 (Enregistrement du disque avec une fréquence différente de 8 kHz, 16 kHz ou 32 kHz) Cette fonction reproduit les plus hautes fréquences perdues lors de l'enregistrement, pour vous offrir un son plus proche de l'original. 1 → 2 → 3 → Off DVD-A DVD-V CD (LPCM/PPCM) 1 Rhythmne rapide (par ex., musique populaire ou rock) 2 Rhythmes divers (par ex., le jazz) 3 Rhythmes lents (par ex., musique classique) Autres disques 1 Effet léger 2 Effet moyen 3 Effet puissant

Menu Affichage

Information	On←Off (JPEG: Off, Date, Details)
Subtitle Position	0 à -60 (par pas de 2 unités)
Subtitle Brightness	Auto, 0 à -7
4:3 Aspect	Pour sélectionner la façon d'afficher les images créées pour les écrans à rapport de format 4:3 sur un téléviseur à rapport de format 16:9 Normal: Allonge l'image horizontally. Auto: Agrandit les images Letterbox 4:3 afin qu'elle occupt une plus grande partie de l'écran. Les autres types d'image apparaissent en entier, au centre de l'écran. Shrink: Les images apparaissent au centre de l'écran. Zoom: Agrandit toutes les images pour qu'elle occupt tout l'écran. Si le téléviseur est équipé d'une fonction similaire, il est préféable d'utiliser ce dernier pour obtenir un meilleur effet.
Just Fit Zoom	Pour sélectionner une taille d'écran adéquate pour l'écran de votre téléviseur
Manual Zoom	Pour effectuer le zoom avant et le zoom arrêté manuellement
Bitrate Display	RAM DVD-V VCD DVD-A (Partie d'image en mouvement) On ←→ Off
GUI See-through	On ←→ Off
GUI Brightness	-3 à +3

Menu Autres

Play as DVD-Video ou Play as DVD-Audio	En mode d'arrêt • Sélectionnez “Play as DVD-Video” pour faire la lecture du contenu DVD-Viséo d'un disque DVD-Audio.
Play as DVD-VR, Play as HighMAT ou Play as Data Disc	En mode d'arrêt • Sélectionnez “Play as Data Disc” pour faire la lecture des fischiers JPEG d'un DVD-RAM ou la lecture d'un disque HighMAT sans utiliser la fonction HighMAT.

Type de signal et données

LPCM/PPCM/Digital/DTS/MPEG : type de signal

kHz (Fréquence d'échantillonnage)/bit/ch (Nombre de canaux)

Exemple : 3/2.1ch

.1: Effet basse fréquence (ne s'affiche pas s'il n'y aeldom signal)

0: Pas de surround 1: Surround mono 2: Surround stéréo (gauche/droite)

1: Central 2: Avant gauche+Avant droit 3: Avant gauche+Avant droit+Central

(Reportez-vous à la page 10 pour connaître la position des touches de télécommande.)

• Les réglages demeurent tels quels même si vous commutez l'appareil en mode d'attente.
• Les éléments soulignés correspondent aux réglages d'usine.

QUICK SETUP permet d'effectuer des réglages successifs des éléments dans la zone ombragée.

Onglet "Disc"

Audio Choisissez la langue audio.	• English • (Choix de langue)*1 • Original*2 • Other********3
Subtitle Choisissez la langue de sous-titrage.	• Automatic*4 • English • (Choix de langue)*1 • Other********3
Menu Choisissez la langue des menus du disque. La modification de la langue de menu dans QUICK SETUP entraine également la modification duprésent réglage.	• English • (Choix de langue)*1 • Other********3
Ratings Spécifiez un niveau de protection parentale pour limiter l'accès à la lecture des DVD-Viséo. • Suivez alors les instructions à l'écran.	Réglage des niveaux de protection parentale (lorsque le niveau 8 est sélectionné) • 8 No Limit • 1 à 7 • 0 Lock All: Pour empêcher la lecture des disques sans niveau de protection parentale.
	Modification des niveaux de protection parentale (lorsqu'un niveau de 0 à 7 est sélectionné) • Unlock Player • Change Password • Change Level • Temporary Unlock

¹ Choix de langue : français, allemand, italien, espagnol, portugais, suédois et néerlandais. ² La langue originale désignée sur le disque est sélectionnée. ³ Saisissez un numéro de code en vous référant au tableau de la page 31. ⁴ Si la langue sélectionnée pour "Audio" n'est pas disponible, le sous-titrage apparaît dans cette langue (si elle est disponible sur le disque).

Onglet "Video"

TV Aspect Choisissez le réglage qui convient au téléviseur utilisé et à vos préférences.	●4:3 Pan&Scan : Téléviseur à rapport de format classique (4:3) Les côtés de l'image pour écran large sont coupés afin qu'elle s'ajuste parfaitement sur l'écran (sauf si le disque l'interdit). ●4:3 Letterbox : Téléviseur à rapport de format classique (4:3) L'image pour écran large est affichée en style Letterbox (non recadré).
	●16:9: Téléviseur à écran large (16:9)
TV Type Sélectionnez l'options qui correspond au type de téléviseur utilisé.	●Standard (Direct View TV) ●CRT Projector ●LCD TV/Projector ●Projection TV ●Plasma TV
Time Delay Si vous avez raccordé un écran au Plasma, ajustez cette valeur si vous notez un décalage entre le son et l'image.	●0ms ●20ms ●40ms ●60ms ●80ms ●100ms
Video Out (AV/Component) Choisissez le format de signal video pour la sortie via la borne SCART (AV) et la borne Composantes.	●Video/Y PB PR ●S-Video/Y PB PR ●RGB/No Output
Still Mode Spécifiez le type d'image à afficher en mode de pause.	●Automatic ●Field : L'image n'est pas floue, mais la qualité d'image est inférieure. ●Frame : La qualité d'ensemble est élevé, mais l'image peut sembler floue.
NTSC Disc Output Choisissez la sortie PAL 60 ou NTSC lors de la lecture des disques NTSC (→ page 11)	●PAL60 : Lors du raccordement à un téléviseur PAL ●NTSC : Lors du raccordement à un téléviseur NTSC

Onglet "Audio"

Dynamic Range Compression	•Off •On: Ajustez le son pour le rendre plus net lorsque le volume est peu élevé, en compressant la gamme dynamique qui sépare les niveaux inférieur et supérieur du son. Convient à l'écoute en fin de soitée. (Fonctionne uniquement avec Dolby Digital)
Audio during Search	•On •Off: Aucun son pendant la recherche.
Speaker Setting (→ ci-dessous) Spécifiez le temps de retard pour les enceintes centrale et surround.	•Central: 0.0/1.0/2.0/3.0/4.0/5.0 ms •Surround (L/R): 0.0/5.0/10.0/15.0 ms

■ Onglet "Display"

Menu Language	• English • Français • Deutsch • Italiano • Espanol • Português • Svenska • Nederlands
On-Screen Messages	•On •Off

■ Onglet "Others"

FL Dimmer	•Bright •Dim •Auto: L'éclairage de l'afficheur est attenué pendant la lecture, mais il est rétabli lorsque vous effectuez des commandes.
HighMAT	•Enable •Disable (Incapable d'utiliser la fonction HighMAT)
QUICK SETUP	•Yes •No
Re-initialize Setting Rétablit toutes les valeurs par défaut des menus Setup (configuration).	•Yes: L'écran de saisie du mot de passer apparaît si vous avez spécifique un niveau de protection parentale (Ratings) (→ page 20). Veuillez saisir le mot de passer en question. Une fois “INIT” disparue de l'afficheur, mettez l'appareil hors tension puis à nouveau sous tension. •No

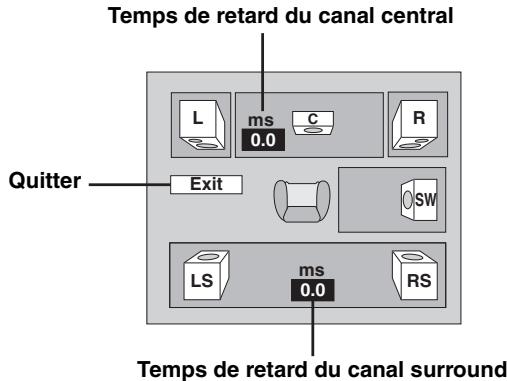

Modification du temps de retard (Speaker Setting)

(S'applique à la lecture audio multicanal)

(Enceintes centrale et surround uniquement.)

Pour une écoute optimale du son à 5,1 canaux, toutes les enceintes, à l'exception du subwoofer, doivent se trouver à une distance identique de la position d'écoute. Si vous devez placer l'enceinte centrale ou les enceintes surround plus près de la position d'écoute, ajustez le temps de retard pour compenser cette différence.

1 Appuyez sur [▲▼] pour sélectionner la case du temps de retard, puis appuyez sur [ENTER]. 2 Appuyez sur [▲▼] pour ajuster le temps de retard, puis appuyez sur [ENTER].

Si la distance a ou b est inférieure à c, consultez le tableau correspondant pour couvrir la différence, puis effectuez le réglage recommandé.

: Emplacement recommandé

(a) Enceinte centrale

Différence	Réglage
Environ 34 cm	1.0 ms
Environ 68 cm	2.0 ms
Environ 102 cm	3.0 ms
Environ 136 cm	4.0 ms
Environ 170 cm	5.0 ms

(b) Enceinte surround

Différence	Réglage
Environ 170 cm	5.0 ms
Environ 340 cm	10.0 ms
Environ 510 cm	15.0 ms

Pour terminer le réglage des enceintes

Appuyez sur [←] pour sélectionner "Exit", puis appuyez sur [ENTER].

Préréglage automatique

Vous pouvez mettre en mémoire jusqu'à 15 stations respectivement pour les bandes FM et AM.

1 Appuyez sur [INPUT SELECTOR] pour sélectionner "FM" ou "AM". 2 Appuyez sur [-TUNE MODE] pour sélectionner "MANUAL".

À chaque pression sur la touche : MANUAL←→PRESET

3 Appuyez sur [v TUNING] ou [TUNING ▲] pour faire l'accord sur la plus basse fréquence (FM : 87.50/AM : 522). 4 Appuyez de manière continue sur [MEMORY].

Relâchez la touche lorsque "FM AUTO" ou "AM AUTO" s'affiche.

Le tuner mémorise toutes les stations qu'il peut capter sur les canaux, par ordre croissant de fréquence.

• "SET OK" s'affiche une fois les stations mises en mémoire. Vous entendez alors la dernière station mise en mémoire.
• "ERROR" s'affiche si la mise en mémoire automatique des stations sur les canaux échoue. Mettez les stations en mémoire sur les canaux manuellement (→ page 23).

Sélection des canaux préréglés

1 Appuyez sur [TUNER/BAND] pour sélectionner “FM” ou “AM”. 2 Appuyez sur les touches numériques pour sélectionner le canal.

Vous pouvez également appuyer sur [vCH] ou [^CH].

Pour sélectionner un numéro à 2 chiffres

Par ex. 12: [≥10]→[1]→[2]

Lorsqu'une émission diffusée en FM est captée.

Si le bruit est excessif sur la bande FM

Appuyez de manière continue sur

[-FM MODE] pour afficher "MONO".

Appuyez à nouveau de manière continue sur [-FM MODE] pour annuler le mode.

Le mode est également annulé lorsque vous changez de fréquence.

Accord manuel

Appareil principal

1 Appuyez sur [INPUT SELECTOR] pour sélectionner "FM" ou "AM". 2 Appuyez sur [-TUNE MODE] pour sélectionner "MANUAL". 3 Appuyez sur [TUNING] ou [TUNING ] pour sélectionner la fréquence.

Pour lancer l'accord automatique, appuyez de manière continue sur [v TUNING] ou [TUNING ] jusqu'à ce que les fréquences se mettent à défiler. Le défilement s'arrête lorsqu'une station est captée.

Mise en mémoire des canaux un à la fois

1 Faites l'accord sur la station désirée (voir ci-dessus). 2 Appuyez sur [ENTER]. 3 Pendant que "PGM" clignote sur l'afficheur, appuyez sur les touches numériques pour sélectionner un canal.

Vous pouvez également appuyer sur [v CH] ou [A CH], puis sur [ENTER].

Si vous mettez en mémoire une nouvelle station sur un canal déjà occupé par une station, cette dernière est effacée de la mémoire.

Diffusion RDS

Appareil principal

Cet appareil peut afficher les données de texte transmises par le système de données radio (RDS) disponible dans certaines régions. Si la station que vous écoutez diffuse des signaux RDS, "RDS" s'allume sur l'afficheur.

Appuyez sur [RDS] pour afficher les données de texte.

À chaque pression sur la touche : PS → PTY → Affichage de la fréquence ↑

Affichages PTY
NEWS	VARIED	FINANCE	COUNTRY
AFFAIRS	POP M	CHILDREN	NATIONAL
INFO	ROCK M	SOCIAL A	OLDIES
SPORT	M.O.R. M*	RELIGION	FOLK M
EDUCATE	LIGHT M	PHONE IN	DOCUMENT
DRAMA	CLASSICS	TRAVEL	TEST
CULTURE	OTHER M	LEISURE	ALARM
SCIENCE	WEATHER	JAZZ

*M.O.R.M"=Musique grand public

Remarque

Il se peut que les affichages RDS ne soient pas disponibles si la réception est mauvaise.

Raccordement d'antennes en option

Utilisez des antennes extérieures si la réception radio est mauvaise. - Déconnectez l'antenne lorsque vous n'utilisez pas l'appareil. N'utilisez pas d'antenne extérieure lorsqu'il y a un orage.

Remarque

• Le système de champ sonore qui suit n'est pas disponible lorsque le casque est raccordé. (Excluant la Commande de champ sonore)
• Avec certaines sources, il se peut que la qualité sonore diminue lorsque ces systèmes de champ sonore sont utilisés. Le cas échéant, désactivez le système de champ sonore activé.

Voir ci-dessous pour plus de détails.

Commande de champ sonore

Appuyez sur [SFC].

À chaque pression sur la touche :

HEAVY : Confère plus de dynamisme à la musique rock.

CLEAR : Clarifie les sons aigus.

SOFT : Pour la musique d'ambiance.

DISCO : Fait résonner le son pour vous donner l'impression d'être dans une discothèque.

LIVE : Ajoute de la vie aux voix.

HALL : Donne de l'expansion au son pour vous donner l'impression d'être dans un hall.

FLAT : Annulé (aucun effet n'est ajouté) (réglage d'usine).

Pour vérifier le réglage actuel

Appuyez sur [SFC].

Super Surround

Appuyez sur [SUPER SRND].

À chaque pression sur la touche :

MUSIC : Ajoute des effets surround aux sources stéréo.

MOVIE : Utilisez ce mode pour faire la lecture des films.

PARTY : Vous obtiendrez un effet stéréo quelle que soit votre position d'écoute.

(désactivé) : Annulé

• Vous pouvez ajuster le volume des enceintes surround pour obtenir l'effet surround optimal (→ page 25, Ajustement du niveau des enceintes).
• Le mode Super Surround ne fonctionne pas lors de la lecture d'un DVD enregistré en mode Dolby Digital ou DTS.
• Lorsque le mode Super Surround est activé, le mode Dolby Pro Logic II (→ ci-contre à droite) se désactive.

Focalisation centrale

(Disques sur lesquels les dialogues sont enregistrés sur le canal central.)

Vous pouvez faire en sorte que le son de l'enceinte centrale semble provenir directement du téléviseur.

Appuyez sur [SHIFT]+[C. FOCUS].

CENTER FOCUS ON ↔ CENTER FOCUS OFF

• Ne fonctionne pas lorsque le mode Super Surround est activé.
• Fonctionne également lorsque Dolby Pro Logic II est activé.

Dolby Pro Logic II

Dolby Pro Logic II est un décodeur évolué qui extrait 5 canaux surround (avant gauche, avant droit, central, surround gauche et surround droit) de toute source stéréo, que celle-ci ait été ou non codée en Dolby Surround.

Appuyez sur [DOLII].

À chaque pression sur la touche :

MOVIE : Film enregistré en Dolby Surround.

MUSIC : Sources stéréo

OFF : Annulé

• Ne fonctionne qu'en mode DVD/CD.
• "DII" s'allume lorsque l'effet est opérant.

Voir ci-dessous pour plus de détails.

Ajustement du niveau des enceintes

C'est une des façons d'obtenir les effets surround désirés. Ajustez le niveau de l'enceinte pour qu'il soit identique à celui des enceintes avant.

Préparatifs

Appuyez sur [DVD/CD].

1 En mode d'arrêt

Appuyez sur [SHIFT]+ [TEST] pour émettre un signal de test.

L: Avant gauche, C: Centrale, R: Avant droite, RS: Surround droite, LS: Surround gauche

2 Appuyez sur [VOLUME, +] ou [-] pour régler le volume sur le niveau normalement utilisé pour l'écoute. 3 Appuyez sur [▲] (hausse) ou [▼] (baisse) pour ajuster le niveau pour chacune des enceintes.

C, RS, LS: -6 dB à +6 dB (L, R: Seule la balance est réglable.) - Pour ajuster la balance des enceintes avant, pendant l'émission du signal de test, appuyez sur [▲▶].

Pour arrêter le signal de test

Appuyez à nouveau sur [SHIFT] + [TEST].

Remarque

Aucun signal de test n'est émis par le canal SW (subwoofer).

Pour ajuster le niveau des enceintes pendant la lecture

(Efficace lors de la lecture en mode audio multicanal ou lorsque Dolby Pro Logic II est activé.)

1 Appuyez sur [CH SELECT] pour sélectionner l'enceinte.

SW: Subwoofer

L'ajustement du canal SW n'est possible que si le disque contient des signaux pour le canal du subwoofer. - SW n'apparaît pas sur l'afficheur et ne peut pas être ajusté lorsque le mode Dolby Pro Logic II est activé. - S apparaît plutôt que RS et LS sur l'afficheur lorsque "MUSIC" ou "MOVIE" est sélectionné avec Super Surround (→ page 24). Dans ce cas, vous pouvez ajuster le niveau des deux enceintes surround en même temps.

S: -6 dB à +6 dB

2 Appuyez sur [▲] (hausse) ou [▼] (baisse) pour ajuster le niveau pour chacune des enceintes.

C, RS, LS, SW: -6 dB à +6 dB

(L, R: Seule la balance est réglable.)

Pour ajuster la balance des enceintes avant

Pendant la lecture, appuyez sur [▲▶].

+	MIX 2CH DQPLII	Conversion des signaux multicanal sur 2 canaux
		Convertit les signaux multicanaux sur 2 canaux.

SUBWOOFER LEVEL	Niveau du subwoofer Ajuste la quantité de graves.
C.S.M	Mémoire de réglages sonores personnalisés Enregistre en mémoire jusqu'à 30 réglages sonores (un réglage par disque).

Voir ci-dessous pour plus de détails.

Conversion des signaux multicanal sur 2 canaux

Lorsque nécessaire, vous pouvez convertir le signal de sortie sur 2 canaux (par exemple, pour enregistrer un son surround 5,1 canaux sur un autre appareil d'enregistrement).

Appuyez sur [SHIFT] + [MIX 2CH].

MIX 2CH

MIX 2CH ON ↔ MIX 2CH OFF

Remarque

Lorsque "D.MIX" clignote sur l'afficheur, cela signifie que le disque contient des signaux multicanal non convertibles vers le bas. DVD-A

Niveau du subwoofer

Appuyez sur [SUBWOOFER LEVEL].

SUB W 1 → SUB W 2 → SUB W 3 → SUB W 4 (réglage d'usine)

Mémoire de réglages sonores personnalisés

DVD-A DVD-V VCD CD

Réglages sonores disponibles :

Niveau du subwoofer, Focalisation centrale, Commande de champ sonore, Super Surround

Une fois terminés les réglages de champ sonore ou de qualité sonore

Appuyez de manière continue sur [C.S.M].

Réactivation des réglages

Lorsque vous refaites la lecture d'un disque, l'appareil réactive les réglages mis en mémoire pour ce disque.

• Ces réglages seront remplacés si vous les modifiez.
• Lorsque vous mettez en mémoire le réglage d'un 31e disque, celui-ci remplace le réglage du premier disque.
• Appuyez sur [C.S.M] pendant que "CSM" s'affiche pour annuler le réglage du son pour le disque.
• Appuyez sur [C.S.M] pendant que "CSM" ne s'affiche pas pour réactiver le réglage du son pour le disque.

SLEEP

Minuterie d'arrêt différé

Met l'appareil hors tension au bout d'un temps spécifique.

SETUP MUTING

Mise en sourdine

Voir ci-dessous pour plus de détails.

Minuterie d'arrêt différé

Appuyez sur [SLEEP] pour sélectionner le temps (en minutes).

SLEEP 30 → SLEEP 60 → SLEEP 90 OFF ← SLEEP 120

Pour annuler la minuterie

Appuyez sur [SLEEP] pour sélectionner "OFF".

Pour vérifier le temps restant

Appuyez à nouveau sur [SLEEP].

Pour modifier le réglage

Reprenez la procédure du début.

Mise en sourdine

Appuyez sur [MUTING].

"MUTING" clignote sur l'afficheur de l'appareil.

Pour annuler

• Appuyez à nouveau sur [MUTING] ou baissez le volume au minimum (- dB), puis augmentez-le de nouveau jusqu'au niveau désiré. - La mise en sourdine est annulée lorsque vous commutez l'appareil en mode d'attente.

Utilisation du casque

1. Baissez le volume et raccordez le casque (non fourni).

Type de fiche de casque : 3,5 mm stéréo

2. Ajustez le volume du casque avec [VOLUME].

L'audio commute automatiquement en stéréo (2 canaux).

Commande du téléviseur et du magnétoscope

Vous pouvez utiliser la télécommande de cet appareil avec un téléviseur ou un magnétoscope Panasonic. Raccordez le composant en vous référant à « Exemple de raccordement » (→ page 28).

Remarque

Avec certains modèles, il se peut que la télécommande ne fonctionne pas correctement.

Téléviseur

Préparatifs

• Pointez la télécommande vers l'appareil et appuyez sur [TV] pour allumer la touche.
• Pour effectuer les commandes suivantes, pointez la télécommande vers le téléviseur.

Mise sous/hors tension du téléviseur

Appuyez sur [AV SYSTEM].

Changement de mode d'entrée vidéo sur le téléviseur

Appuyez sur [TV/AV].

Changement de canal

Appuyez sur [∨ CH] ou [∧ CH].

Réglage du volume

Appuyez sur [TV VOL-] ou [TV VOL+].

Changement de code de télécommande

HT870

Cette télécommande peut également commander certaines autres marques de téléviseurs et de magnétoscopes. Changez le code pour commander ces composants (→ci-dessous).

Pointez la télécommande vers le composant.

Tout en appuyant sur [TV] ou [VCR/AUX], appuyez sur les touches numériques pour saisir le premier chiffre, puis le second.

La télécommande émet le signal de mise sous/hors tension. S'il s'agit du bon code, le composant se met sous ou hors tension. Sinon, essayez avec un autre code.

Remarque

Après un changement de piles, les codes doivent être saisis à nouveau.

Magnétoscope

Préparatifs

• Changez le mode d'entrée vidéo sur le téléviseur ("VIDÉO 2" dans l'exemple).
• Pointez la télécommande vers l'appareil et appuyez sur [VCR/AUX] pour allumer la touche.
• Pour effectuer les commandes suivantes, pointez la télécommande vers le magnétoscope.

Mise sous/hors tension du magnétoscope

Appuyez sur [OVAV SYSTEM].

Lecture, pause et arrêt

Appuyez sur [▶] (lecture), [■] ou [■].

Avance/recul rapide

Appuyez sur [▲] ou [▶].

Raccordement d'un lecteur de disque laser ou d'un tourne-disque

Raccordez ce composant à la place du magnétoscope (→ page 28) et sélectionnez "VCR" comme source.

Nous recommandons l'utilisation d'un tourne-disque avec égaliseur phono intégré. Si votre lecteur ne possède pas d'égaliseur intégré, raccordez-le à un égaliseur séparé, puis à l'appareil.

Commande de la platine à cassettes

Écoute de la platine à cassettes

Appuyez plusieurs fois sur [VCR/AUX] pour sélectionner "AUX" comme source.

Enregistrement sur la platine à cassettes

1 Appuyez sur [DVD/CD] pour sélectionner "DVD/CD". ou

Appuyez sur [TUNER/BAND] pour sélectionner "FM" ou "AM".

2 Lancez l'enregistrement et la lecture.

Liste des codes de téléviseur

Autres options pour installer les enceintes

Fixation murale

1. Insérez une vis (non fournie) dans un mur. Installez solidement l'enceinte sur la (les) vis de sorte qu'elle(s) se trouve(nt) bien insérée(s) dans chaque orifice.

• Le mur ou le pilier sur lequel vous installerez les enceintes doit pouvoir supporter 10 kg par vis. Pour fixer les enceintes à un mur, demandez les conseils d'un entrepreneur en habitation qualifié. Vous risquez d'endommager le mur et les enceintes si ces dernières ne sont pas correctement fixées.

HT870

• Si vous montez les enceintes avant sur un mur, nous recommandons d'utiliser un cordon (non fourni) pour éviter qu'elles ne tombent (voir page 5).
• Pour installer les enceintes avant et surround sur les murs, l'utilisation de câbles d'enceinte en option est recommandée. (Vous pouvez également enrouler les câbles d'enceinte autour des tiges fournies avec ce système.)

Enceintes avant et surround HT870

Enceinte centrale HT870

Enceinte centrale HT520

Pour que l'enceinte puisse s'adapter parfaitement au mur, vous devez enfoncer le câble d'enceinte dans la rainure.

Dans cette position, l'enceinte risque probablement de tomber si elle est déplacée vers la gauche ou la droite.

Déplacez l'enceinte de sorte que la vis se trouve dans cette position.

■ Mise en place des supports d'enceinte (non fournis)

HT870 (Enceinte centrale uniquement) HT520

Avant d'acheter les supports, assurez-vous qu'ils remplissent les conditions suivantes.

Notez le diamètre et la longueur nécessaires pour les vis, ainsi que la distance entre les vis indiquée sur le schéma.

• Les supports doivent pouvoir supporter plus de 10 kg.
• Les supports doivent demeurer stables même lorsque les enceintes sont installées en position élevée.

ex. : HT520 Enceinte avant

RQT7426

Consignes de sécurité

Emplacement

Placez l'appareil sur une surface plane, à l'écart des rayons directs du soleil, des températures élevées, de l'humidité élevée et des vibrations excessives. Ces facteurs peuvent endommager le coffret et les autres composants de l'appareil, raccourcissant ainsi sa durée de service.

Ne placez aucun objet lourd sur l'appareil.

Tension

N'utilisez aucune source d'alimentation à haute tension. Cela risquerait de surcharger l'appareil et de causer un incendie.

N'utilisez aucune source d'alimentation CC. Vérifiez attentivement la source utilisée si vous installez l'appareil sur un navire ou en tout autre endroit où du courant continu est utilisé.

Protection du cordon d'alimentation

Assurez-vous que le cordon d'alimentation est bien branché et qu'il n'est pas endommagé. Il y a risque d'incendie ou de choc électrique si le cordon est mal branché ou endommagé. Évitez de tirer sur le cordon ou de le plier, et ne placez aucun objet lourd dessus.

Pour débrancher le cordon, saisissez-le fermement par sa fiche. Il y a risque de choc électrique si vous tirez sur le cordon d'alimentation lui-même.

Ne manipulez pas la fiche avec les mains mouillées. Il y a risque de choc électrique.

Corps étrangers

Prenez garde d'échapper des objets métalliques dans l'appareil. Il y a risque de choc électrique ou de dysfonctionnement.

Prenez garde de renverser du liquide dans l'appareil. Il y a risque de choc électrique ou de dysfonctionnement. Si cela se produit, débranchez immédiatement l'appareil de la prise secteur et contactez votre revendeur.

Ne vaporisez aucun insecticide sur ou dans l'appareil. Ils contiennent des gaz inflammables qui peuvent prendre feu s'ils sont vaporisés dans l'appareil.

Réparation

N'essayez pas de réparer cet appareil vous-même. Si le son est interrompu, si les témoins ne s'allument pas, si de la fumée apparaît ou si tout autre problème non mentionné dans ce mode d'emploi survient, débranchez le cordon d'alimentation et contactez votre revendeur ou un centre de réparation agréé. Il y a risque de choc électrique ou d'endommagement de l'appareil si une personne non qualifiée tente de le réparer, de le démonter ou de le remonter.

Pour augmenter la durée de vie de l'appareil, débranchez-le de sa source d'alimentation lorsqu'il doit demeurer inutilisé pour une période prolongée.

Entretien

Nettoyez cet appareil avec un chiffon doux et sec.

• N'utilisez jamais d'alcool, de diluant à peinture ou de benzine pour nettoyer cet appareil.
• Avant d'utiliser un chiffon imprégné chimiquement, lisez attentivement les instructions qui l'accompagnent.

Avant de déplacer l'appareil, assurez-vous que le tiroir de disque est vide.

Sinon, vous risquez d'endommager gravement le disque et l'appareil.

Décodeur

Un décodeur ramène les signaux audio codés des disques DVD à leur forme normale. Cette opération est appelée décodage.

Dolby Digital

Procédé de codage de signaux numériques mis au point par Dolby Laboratories. Le signal audio stéréo (2 canaux) mis à part, ces signaux peuvent aussi être de type audio multi-canaux. Grâce à ce procédé, une grande quantité d'informations audio peut être enregistrée sur un seul disque.

DTS (Digital Theater Systems)

Ce système surround est utilisé dans de nombreuses salles de cinéma, aux quatre coins du globe. Il offre une bonne séparation des canaux, rendant possible des effets sonores réalistes.

Gamme dynamique

La gamme dynamique est la différence entre le plus bas niveau de son pouvant être perçu au-dessus du bruit de l'équipement et le plus haut niveau de son avant qu'une distorsion ne se produise.

Image fixe et trame fixe

Les images animées des films sont obtenues par assemblage d'images fixes. Environ 30 images sont affichées par seconde. Une image est composée de deux trames. Un téléviseur ordinaire affiche ces trames l'une après l'autre pour créer des images. Une image fixe est affichée lorsque vous mettez un film sur pause. Une image fixe est composée de deux trames alternées, si bien que l'image peut paraître floue, mais la qualité générale est élevée. Une trame fixe n'est pas floue, mais elle ne comporte que la moitié des informations d'une image fixe, de sorte que la qualité d'image est inférieure.

I/P/B

MPEG 2, le standard de compression vidéo adopté pour le DVD-Vidéo, code les images vidéo en utilisant les trois types d'image suivants.

I: Image intra

Cette image offre la meilleure qualité d'image et c'est donc celle que vous devez utiliser pour le réglage de l'image.

P : Image prédite

Cette image est calculée d'après les images I ou P qui la précèdent.

B : Image prédite bidirectionnelle

Cette image est calculée d'après les images I et P qui la précèdent et la suivent, et c'est donc celle qui comporte le moins d'informations.

PCM linéaire (modulation par impulsions codées)

Il s'agit de signaux numériques non compressés, similaires à ceux des CD.

Commande de lecture (PBC ou Playback Control)

Si un Video CD est doté de la fonction de commande de lecture, vous pouvez sélectionner des scènes et des informations à l'aide des menus.

Fréquence d'échantillonnage

L'échantillonnage désigne la conversion en chiffres (codage numérique) de hauteurs d'ondes sonores (signal analogique) capturées à intervalles réguliers. La fréquence d'échantillonnage désigne le nombre d'échantillons capturés par seconde, de sorte que plus ce nombre est élevé, plus la reproduction du son est fidèle à l'original.

Windows Media et le logo Windows sont des marques déposées de Microsoft Corporation pour les États-Unis et/ou les autres pays.

WMA est un format de compression mis au point par Microsoft Corporation. La qualité sonore est identique à celle du MP3 mais les fichiers sont de plus petite taille.

MPEG Couche audio 3 est une technologie de décodage brevetée par Fraunhofer IIS et Thomson multimédia.

Fabriqué sous licence de Dolby Laboratories. "Dolby", "Pro Logic" et le symbole double D sont des marques de commerce de Dolby Laboratories.

"DTS" et "DTS Digital Surround" sont des marques déposées de Digital Theater Systems, Inc.

Ce produit utilise une technologie de protection des droits d'auteur couverte par des brevets américains et d'autres droits de propriété intellectuelle de Macrovision Corporation et d'autres détenteurs de droits. L'utilisation de cette technologie de protection des droits d'auteur doit être autorisée par Macrovision Corporation. Elle n'est destinée qu'à une utilisation domestique ou à d'autres visualisations limitées, sauf autorisation contraire de Macrovision Corporation. L'analyse par rétrotechnique et le désassemblage sont interdits.

HDCD* HDCD, High Definition Compatible Digital et

Pacific Microsonics™ sont des marques déposées ou des marques commerciales de Pacific Microsonics, Inc. aux États-Unis et/ou dans d'autres pays.

Le système HDCD est fabriqué sous licence de Pacific Microsonics, Inc. Ce produit est couvert par un ou plusieurs des brevets suivants : n° 5,479,168, 5,638,074, 5,640,161, 5,808,574, 5,838,274, 5,854,600, 5,864,311, 5,872,531 aux États-Unis, et n° 669 114 en Australie. D'autres demandes de brevet sont en instance.

Liste des codes de langue

Abkhaze:	6566	Cachemirien:	7583	Grec:	6976	Latin:	7665	Pendjabi:	8065	Tagal:	8476
Afar:	6565	Cambodgien:	7577	Groenlandsais:	7576	Lette, letton:	7686	Persan:	7065	Tamoul:	8465
Afrikaans:	6570	Catalan:	6765	Guarani:	7178	Lingala:	7678	Polonais:	8076	Tatar:	8484
Albanais:	8381	Chinois:	9072	Gujrati:	7185	Lituanien:	7684	Portugais:	8084	Tchèque:	6783
Allemand:	6869	Cingalais:	8373	Géorgien:	7565	Macédonien:	7775	Quéchua:	8185	Telugu:	8469
Amharique:	6577	Corse:	6779	Haoussa:	7265	Malais:	7783	Rhéto-roman:	8277	Thai:	8472
Anglais:	6978	Coréeen:	7579	Hindi:	7273	Malayalam:	7776	Roumain:	8279	Tibétain:	6679
Arabe:	6582	Croate:	7282	Hongrois:	7285	Malgache:	7771	Russe:	8285	Tigrigna:	8473
Arménien:	7289	Danois:	6865	Hébreu:	7387	Maltais:	7784	Samoan:	8377	Tonga:	8479
Assamais:	6583	Espagnol:	6983	Indonésien:	7378	Maori:	7773	Sanscrit:	8365	Turc:	8482
Aymara:	6588	Espéranto:	6979	Interlingua:	7365	Marathe:	7782	Serbe:	8382	Turkmene:	8475
Azerbaidjanais:	6590	Estonien:	6984	Irlandais:	7165	Moldave:	7779	Serbo-croatie:	8372	Twi:	8487
Bachkir:	6665	Fidjien:	7074	Islandais:	7383	Mongol:	7778	Shona:	8378	Ukrainien:	8575
Basque:	6985	Finnois:	7073	Italien:	7384	Nauri:	7865	Sindhi:	8368	Vietnamien:	8673
Bengali, bangla:	6678	François:	7082	Japonais:	7465	Norvégien:	7879	Slovaque:	8375	Volapúk:	8679
Bhoutani:	6890	Frison:	7089	Javanais:	7487	Néerlandais:	7876	Slovène:	8376	Wolof:	8779
Bihari:	6672	Féroïen:	7079	Kannada:	7578	Népalais:	7869	Somali:	8379	Xhosa:	8872
Birman:	7789	Galicien:	7176	Kazakh:	7575	Oriya:	7982	Souahéli:	8387	Yiddish:	7473
Biéléurssè:	6669	Gallois:	6789	Kirghiz:	7589	Ourdou:	8582	Soudanais:	8385	Yorouba:	8979
Breton:	6682	Gaéliique écossais:		Kurde:	7585	Ouzbek:	8590	Suédois:	8386	Zoulou:	9085
Bulgare:	6671		7168	Laotien:	7679	Pachto, pachtou:	8083	Tadjik:	8471

SECTION AMPLIFICATEUR

HT870

Puissance de sortie RMS : Mode Dolby Digital

Canal avant	170 W par canal (6 Ω), 1 kHz, distorsion harmonique totale 10 %
Canal surround	70 W par canal (4 Ω), 1 kHz, distorsion harmonique totale 10 %
Canal central	260 W par canal (4 Ω), 1 kHz, distorsion harmonique totale 10 %
Canal du subwoofer	260 W par canal (4 Ω), 100 Hz, distorsion harmonique totale 10 %
Puisance RMS totale en mode Dolby Digital		1000 W

Puissance de sortie DIN : Mode Dolby Digital

Canal avant	140 W par canal (6 Ω), 1 kHz, distorsion harmonique totale 1 %
Canal surround	55 W par canal (4 Ω), 1 kHz, distorsion harmonique totale 1 %
Canal central	180 W par canal (4 Ω), 1 kHz, distorsion harmonique totale 1 %
Canal du subwoofer	180 W par canal (4 Ω), 100 Hz, distorsion harmonique totale 1 %
Puisssance totale DIN en mode Dolby Digital		750 W

HT520

Puissance de sortie RMS : Mode Dolby Digital

Canal avant	60 W par canal (4 Ω), 1 kHz, distortion harmonique totale 10 %
Canal surround	60 W par canal (4 Ω), 1 kHz, distortion harmonique totale 10 %
Canal central	60 W par canal (4 Ω), 1 kHz, distortion harmonique totale 10 %
Canal du subwoofer	200 W par canal (4 Ω), 100 Hz, distortion harmonique totale 10 %
Puisance RMS totale en mode Dolby Digital		500 W

Puissance de sortie DIN : Mode Dolby Digital

Canal avant	45 W par canal (4 Ω), 1 kHz, distortion harmonique totale 1 %
Canal surround	40 W par canal (4 Ω), 1 kHz, distortion harmonique totale 1 %
Canal central	40 W par canal (4 Ω), 1 kHz, distortion harmonique totale 1 %
Canal du subwoofer	140 W par canal (4 Ω), 100 Hz, distortion harmonique totale 1 %

Puissance totale DIN en mode Dolby Digital 350 W

SECTION TUNER FM/AM, BORNES

Stations mémorisées 15 stations FM

15 stations AM/MW

Modulation de fréquence (FM)

Plage de fréquences 87,50-108,00 MHz (par pas de 50 kHz)

Sensibilité 1,5 μV (IHF)

Rapport S/B 26 dB à 1,2 μV

Bornes d'antenne 75 Ω (asymétrique)

Modulation d'amplitude (AM/MW)

Plage de fréquences 522-1629 kHz (par pas de 9 kHz)

Sensibilité AM, rapport S/B 20 dB à 999 kHz : 560 μV/m

Prise de casque

Disques pris en charge [8 ou 12 cm]

(1) DVD-RAM (compatible DVD-VR, disque formaté JPEG) (2) DVD-Audio (3) DVD-Vidéo (4) DVD-R (compatible DVD-Vidéo) (5) CD-Audio (CD-DA) (6) Vidéo CD (7) SVCD (conforme à la norme IEC62107) (8) CD-R/RW (disques formatés CD-DA, Vidéo CD, SVCD, MP3, WMA ou JPEG) (9) MP3/WMA*1

Taux de compression pris en charge :

MP3 : de 32 kbps à 320 kbps

WMA : de 48 kbps à 320 kbps

(10) JPEG*1

Fichiers avec ligne de base JPEG, format Exif Version 2.1 - Résolution d'image : de 320×240 à 6144×4096 pixels

(sous-échantillonnage de 4:2:2 ou 4:2:0)

(11) HighMAT Niveau 2 (Audio et Image)

*1 Somme combinée d'éléments audio, images et groupes dont la reconnaissance est possible : 4000 éléments audio et images, et 400 groupes.

Capteur

Longueur d'ondes (DVD/CD) 662 nm/785 nm

Puissance laser CLASSE 2/CLASSE 3A

Sortie audio (disque)

Nombre de canaux 5.1 (FL, FR, C, SL, SR, SW)

Performance audio (mesurée sur la borne LINE OUT)

(1) Réponse en fréquence

DVD (audio linéaire) 4 Hz-22 kHz (échantillonnage à 48 kHz) 4 Hz-44 kHz (échantillonnage à 96 kHz) DVD-Audio 4 Hz-88 kHz (échantillonnage à 192 kHz) CD-Audio 4 Hz-20 kHz

(2) Rapport S/B

CD-Audio 95 dB

(3) Gamme dynamique

DVD (audio linéaire) 95 dB, CD-Audio 93 dB

(4) Distorsion harmonique totale

CD-Audio 0,005 %

SECTION VIDÉO

Système vidéo

Systèmes de signaux PAL 625/50, PAL 525/60, NTSC

Sortie vidéo composite

Niveau de sortie 1 V crête-à-crête (75 Ω)

Borne : prise à broche (1 système)

Prise péritel (1 système)

Sortie S-vidéo

Niveau de sortie Y : 1 V crête-à-crête (75 Ω)

Niveau de sortie C : PAL ; 0,3 V crête-à-crête (75 Ω)

NTSC ; 0,286 V crête-à-crête (75 Ω)

Borne Borne S (1 système)

Prise péritel (1 système)

Sortie vidéo composantes (480P/480i)

Niveau de sortie Y 1 V c-à-c (75 Ω) Niveau de sortie PB 0,7 V c-à-c (75 Ω) Niveau de sortie PR 0,7 V c-à-c (75 Ω) Borne Prise à broche (Y: vert, PB: bleu, PR: rouge) (1 système)

Sortie vidéo RGB

Niveau de sortie R 0,7 V c-à-c (75 Ω) Niveau de sortie G 0,7 V c-à-c (75 Ω) Niveau de sortie B 0,7 V c-à-c (75 Ω) Borne Prise péritel (1 système)

SECTION ENCEINTES

HT870 Enceintes avant SB-PF921

Type 2 voies, 3 haut-parleurs (Bass-reflex)

Enceinte(s) Impédance 6 Ω

Woofer à cône de 6,5 cm

Woofer à cône de 6,5 cm

Tweeter à dôme annulaire de 6 cm

Puissance d'entrée (IEC) 170 W* (Max)

Niveau de pression sonore de sortie 83 dB/W (1,0 m)

Fréquence de recouvrement 7 kHz

Plage de fréquences 92 Hz à 50 kHz (-16 dB)

110 Hz à 45 kHz (-10 dB)

Dimensions (L × H × P) 250 × 1160 (Max)/704 (Min) × 247 mm

Plage d'ajustement de la hauteur d'enceinte 1160-575 mm

[La hauteur du support est toutefois fixe à 704 mm]

Poids 4 kg

HT870 Enceintes surround SB-PS921

Type 2 voies, 2 haut-parleurs (Bass-reflex)

Enceinte(s) Impédance 4 Ω

Woofer à cône de 6,5 cm

Tweeter à cône de 6 cm

Puissance d'entrée (IEC) 70 W (Max)

Niveau de pression sonore de sortie 81 dB/W (1,0 m)

Fréquence de recouvrement 5 kHz

Plage de fréquences 89 Hz à 41 kHz (-16 dB)

100 Hz à 40 kHz (-10 dB)

Dimensions (L×H×P) 250×1160 (Max)/704 (Min)×247 mm

Plage d'ajustement de la hauteur d'enceinte 1160-575 mm

[La hauteur du support est toutefois fixe à 704 mm]

Poids 3,6 kg

HT870 Enceinte centrale SB-PC920

Type 2 voies, 3 haut-parleurs (Bass-reflex)

Enceinte(s) Impédance 4 Ω

Woofer à cône de 6,5 cm

Woofer à cône de 6,5 cm

Tweeter à dôme annulaire de 6 cm

Puissance d'entrée (IEC) 270 W* (Max)

Niveau de pression sonore de sortie 82 dB/W (1,0 m)

Fréquence de recouvrement 5 kHz

Plage de fréquences 110 Hz à 50 kHz (-16 dB)

140 Hz à 45 kHz (-10 dB)

Dimensions (L×H×P) 320×97×93 mm

Poids 1,5 kg

HT870 Subwoofer actif SB-WA870

Type 1 voie, 1 haut-parleur (Bass-reflex)

Enceinte(s) Impédance 4 Ω

Woofer à cône de 20 cm

Niveau de pression sonore de sortie 84 dB/W (1,0 m)

Plage de fréquences 34 Hz à 220 Hz (-16 dB)

38 Hz à 190 Hz (-10 dB)

Dimensions (L×H×P) 248×417×476,6 mm

Poids 16,4 kg

HT520 Enceintes avant/surround SB-FS520

Type 1 voie, 1 haut-parleur (Bass-reflex)

Enceinte(s) Impédance 4 Ω

Gamme étendue à cône de 6,5 cm

Puissance d'entrée (IEC) 70 W (Max)

Niveau de pression sonore de sortie 80 dB/W (1,0 m)

Plage de fréquences 88 Hz à 25 kHz (-16 dB)

100 Hz à 22 kHz (-10 dB)

Dimensions (L×H×P) 86×180×112 mm

Poids 0,73 kg

HT520 Enceinte centrale SB-PC520

Type 1 voie, 1 haut-parleur (Bass-reflex)

Enceinte(s) Impédance 4 Ω

Gamme étendue à cône de 6,5 cm

Puissance d'entrée (IEC) 60 W (Max)

Niveau de pression sonore de sortie 80 dB/W (1,0 m)

Plage de fréquences 84 Hz à 25 kHz (-16 dB)

96 Hz à 22 kHz (-10 dB)

Dimensions (L×H×P) 181×102×112 mm

Poids 0,77 kg

HT520 Subwoofer actif SB-WA520

Type 1 voie, 1 haut-parleur (Bass-reflex)

Enceinte(s) Impédance 4 Ω

Woofer à cône de 17 cm

Niveau de pression sonore de sortie 80 dB/W (1,0 m)

Plage de fréquences 32 Hz à 220 Hz (-16 dB)

36 Hz à 190 Hz (-10 dB)

Dimensions (L×H×P) 209×361×463 mm

Poids 11 kg

GÉNÉRALITÉS

Alimentation CA 230 V, 50 Hz

Plage de température de fonctionnement +5 à +35 °C

Plage d'humidité de fonctionnement : 5 à 90 % HR

(sans condensation)

Consommation en mode d'attente : 0,7 W

• Spécification avec un amplificateur équipé d'un filtre coupe-bas

Remarque

1. Les spécifications sont sujettes à modification sans préavis.

Les poids et dimensions sont approximatifs.

1. La distorsion harmonique totale est calculée avec un analyseur de spectre numérique.

Avant de faire une demande de réparation, veuillez vérifier les points suivants. En cas de doute concernant l'un ou l'autre des points à vérifier ou si les solutions proposées dans le tableau ne permettent pas de régler le problème, veuillez contacter votre revendeur pour obtenir des instructions.

Alimentation Page

Pas d'alimentation.	●Insérez à fond le cordon d'alimentation et le cable système.	9
L'appareil commute automatiquement en mode d'attente.	●La minutesie d'arrêt différé s'est activée.	27

Fonction qui ne répond pas ou est inopérante

Toutes les touches sont inopérantes.	•Cet apparéil ne peut faire la lecture que des types de disque indiqués dans ce mode d'emploi. •Il se peut que l' apparéil ne fonctionne pas bien à cause de la foudre, de l'électricité statique ou d'unquelque autre facteur externe. Mettez l' apparéil hors tension puis à nouveau sous tension. Alternativement, mettez l' apparéil hors tension, débranchez le cordon d'alimentation puis rebranchez-le. •De la condensation s'est formée : Attendez 1 ou 2 heures pour la laisser s'évaporer.	11 —
Les touches de la télécommande sont inopérantes.	•Assurez-vous que les piles sont bien installées. •Les piles sont épisées : Remplacez-les par des neves. •Pointez la télécommande vers le capteur de signal de télécommande pour effectuer les commandes.	9 9 10
Pas d'image ou de son.	•Vérifiez le raccordement video ou audio. •Vérifiez l'alimentation ou le réglage d'entrée sur l' apparéil raccordé. •Assurez-vous que le DVD-RAM n'est pas vierge.	7,8, 28 — —
You've a质量问题 et est en charge pour la protection parentale. Rétablissez tous les prérégliages d'usine sur l' apparéil.	•En mode d'arrêt et avec "DVD/CD" sélectionné comme source, appuyez de manière continue sur la touche [■] de l' apparéil principal et sur la touche [≥10] de la télécommande jusqu'à ce que l'indication "Initialized" disparaisse de l'écran du téléviseur. Éteignez puis rallumez l' apparéil. Tous les réglages d'usine seront rétablis.	—

Opération spécifique indésirable ou inattendue

La lecture met du temps à commencer. MP3	•La lecture peutmettre un certain temps à commencer lorsqu'une plage MP3 contient des données d'image fixe. Le bon temps de lecture ne sera pas affiché même une fois la lecture de la plage commencée, mais cela est normal.	—
Les dossiers qui se trouvent plus loin que la huititéme couche de l'arborescence d'un CD de données ne s'affichent pas correctement. WMA MP3 JPEG	•Les dossiers qui se trouvent plus loin que la huititéme couche de l'arborescence sont affichés en tant que huititéme couche.	—
Un écran de menu apparaitpendant le saut ou la recherche.VCD	•Cela est normal avec les Vidéo CD.	—
Les éléments programmés ne sont pas lus. DVD-V	•La lecture de certains éléments n'est pas possible même si vous les avez programmes.	—
Le menu à l'écran indique “2” comme option de piste son lorsque vous appuyez sur [AUDIO] mais l'audio ne change pas. DVD-A	•Meme s'il n'y a pas de deuxième piste son, deux numérors sont normalement indiqués.	—
La lecture recommence depuis le début de la plage lors d'un changement de piste son. DVD-A	•Cela est normal avec les DVD-Audio.	—

Sous-titrage

La position des sous-titres est incorrecte.	•Ajustez la position. ("Subtitle Position" dans le menu Display)	19
Pas de sous-titres.	•Activez le sous-titrage.	14

Marqueur

Je n'arrive pas à insérer des marqueurs.

• Il n'est pas possible d'insérer des marqueurs avec les DVD-RAM. • Si le temps de lecture écoulé du disque n'apparaît pas sur l'afficheur de l'appareil, il n'est pas possible d'insérer des marqueurs.

— —

Répétition A-B

Le point B est spécifique automatiquement.	●Lorsque la fin d'un élément est atteinte, elle est interprétable comme le point B.	—
La répétition A-B est annulée automatiquement.	●La fonction de répétition A-B est annulée lorsque vous appuyez sur [QUICK REPLAY].	—

Son anormal ou inadéquat

Distorsion sonore.	●Il peut y avoir génération de bruit lors de la lecture des fichiers WMA.	—
Les effets sont inopérants.	●Avec certains disques, certains effets audio sont nuls ou moindre.●La multi-remasterisation et le mode Dolby Pro Logic II ne fonctionnent pas si vous changez de vitesse de lecture.	— —
J'entends un souffle pendant la lecture.	●Il y a un cordon d'alimentation ou une lampe fluorescente près du subwoofer. Maintenez les autres appeareils et cables à l'écart du subwoofer.	—
Le son est mélangé.	●Si vous utilisez en même temps la borne péritel (AV) et les bornes d'entrée audio (TV AUDIO IN), mettez hors tension un des deux appeareils raccordés à ces bornes.	—

Page

Je ne peux pas acceder au menu Setup (configuration).

• Sélectionnez “DVD/CD” comme source. • Annulez la lecture de tous les groupes, la lecture programmée ou la lecture aléatoire.

— 15

L'image est anormale ou n'est pas visible

L'image est distordue.	•Assurez-vous que l'appareil est raccardé directement au téléviseur, sans passer par un magnétoscope.	8
La taille de l'image ne correspond pas à celle de l'écran.	•Modifiez l'options "TV Aspect" dans l'onglet "Video".•Modifiez le rapport de format sur le téléviseur lui-même. Si cette fonction n'est pas disponible sur le téléviseur, modifierize "4:3 Aspect" dans le menu Display.•Modifiez le réglage du Zoom.	201914
Il arrive que l'affichage soit incorrect ou que les couleurs soient pâles sur le téléviseur.	•L'appareil et le téléviseur n'utilisent pas le même système videoo.•Utilisez un téléviseur multi-système ou PAL.•Le système utilisé sur le disque n'est pas le même que celui du téléviseur.-Les disques PAL ne s'affichent pas correctement sur un téléviseur NTSC.-Cet apparéil peut convertir les signaux NTSC en signaux PAL 60 pour l'affichage sur un téléviseur PAL ("NTSC Disc Output", dans l'onglet "Video").	— —20
Le menu ne s'affiche pas correctement.	•Rétablissez le rapport de zoom sur ×1,00.•Dans Display Menu, règlez "Subtitle Position" sur "0".•Réglez l'options "4:3 Aspect" du Display Menu sur "Normal".	141919
La fonction de zoom automatique n'opère pas bien.	•Désactivez la fonction de zoom du téléviseur.•Utilisez les autres rapports de format préréglés ou effectuez l'ajustement manuellement.•La fonction de zoom risque de ne pas être efficace, tout spécifique dans les scènes sommes, et d'être complètement inopérante avec certains types de disque.	—14—
L'image disparait sur le téléviseur ou des lignes apparaisent sur l'écran.	•Les chargeurs de téléphone portable peuvent causeur de l'interférence.•Si vous utilisez une antennade de télévision interieure, remplacez-la par une antennene extérieure.•Le fil d'antenna du téléviseur est trop pris de l'appareil. Éloignez de l'appareil le fil d'antenne du téléviseur.	—23—

Mode vidéo progressif

Une image fantôme apparait lorsque la sortie progressive est activée.	• Dans l'option “Video Output Mode” du Picture Menu, sélectionnez “480!”. Ce problème est dû à la méthode de montage du contenu des DVD-VIDéo. Il devrait disparaître si vous utilisez la sortie entrelacée.	19
La sortie de l'image ne s'effectue pas en mode progressif.	• Lors de la lecture des disques NTSC, appuyez sur [PROGRESSIVE] sur l'appareil principal de sorte que “PROG.” s'affiche. Ou sélectionné “480P” dans l'option “Video Output Mode” du Picture Menu. • Si l'apparèil est raccordé au télévisueur par la borne VIDEO OUT, S-VIDEO ou SCART, la sortie sera en mode entrelacé.	13, 19 8

Écoute de la radio

Il y a du bruit (des parasites). “ST” clignote ou ne s'allume pas. Il y a de la distorsion sonore.	•Ajustez la position de l'antenne FM ou AM. •Utilisez une antenné extérieur.	— 23
J'entends un battement.	•Mettez le téléviseur hors tension ou éloignez-le de l'appareil.	—
J'entends un léger bourdonnement lorsque j'écoute une émission sur la bande AM.	•Éloignez l'antenne des autres câbles.	—

Utilisation du téléviseur

Je n'arrive pas à commander le téléviseur.	• Appuyez d'abord sur [TV] pour commander le téléviseur. HT870 • Vérifie le code de télécommande correspondant au fabricant du téléviseur.	—
		29

Affichages de l'appareil

L'affichage est foncé.	• Sélectionnez “Bright” dans l'options “FL Dimmer” de l'onglet “Others”.	21
“NO PLAY”	• Vous avez inséré un disque d'un type non pris en charge par l'appareil. Insérez un disque pris en charge. •给您 avrez inséré un disque vierge.	11 —
“NO DISC”	• Aucun disque n'est inséré. Insérez-en un. • Le disque n'est pas bien inséré. Insérez-le correctement.	— 12
“F61”	• Vérifiez les connexions des cables d'enceinte et corrigez-les. Si cela ne règle pas le problème, c'est qu'il y un problème d'alimentation. Informez-vous auprès du revendeur.	5,7
“DVD U11”	• Le disque est sale. nettoyez-le.	11
“ERROR”	• Une commande incorrecte a été effectuee. Consultez les instructions et recommenciez.	—
“DVD H□□” □□ étant un numéro.	• Il se peut qu'un problème soit survenu. Le numéro qui suit le “H” varie suivant l'état de l'appareil. Mettez l'appareil hors tension puis à nouveau sous tension. Alternativement, mettez l'appareil hors tension, débranchez le cordon d'alimentation puis rebranchez-le. • Si le numéro de service ne disparaît pas, prenez-le en note et contactez le personnel d'un centre de réparation/agréé.	— —

Affichages du téléviseur

“◎”	●Cela signifie que la commande désirée est interdite par l'appareil ou le disque.	—
“Cannot display group xx, content xx”	●Vous essayez d'afficher un contenu non pris en charge.	—
“This disc may not be played in your region”	●Pour que cet appleil puisse faire la lecture d'un DVD-Video, il faut que le disque ait ou comprendne le même code de zone que l'appleil, ou bien que leedit DVD-Video porte l'indication “ALL”. Vérifiez le code de zone de cet appleil sur son panneau arrière.	Couvercle
Pas d'affichage à l'écran.	●Sélectionnez “On” dans l'option “On-Screen Messages” de l'onglet “Display”.	21
