SC-HT870 - Sistema home cinema PANASONIC - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Sistema home cinema 5.1 canali
Potenza di uscita (RMS totale)	1000 W (modalità Dolby Digital)
Potenza per canale (anteriore)	170 W per canale (6 Ω, 1 kHz, 10% DHT)
Potenza per canale (surround)	70 W per canale (4 Ω, 1 kHz, 10% DHT)
Potenza canale centrale	260 W (4 Ω, 1 kHz, 10% DHT)
Potenza subwoofer	260 W (4 Ω, 100 Hz, 10% DHT)
Dimensioni cassa anteriore (L × A × P)	250 × 1160 (max) / 704 (min) × 247 mm
Peso cassa anteriore	4 kg ciascuna
Dimensioni cassa centrale (L × A × P)	320 × 97 × 93 mm
Peso cassa centrale	1.5 kg
Dimensioni subwoofer (L × A × P)	248 × 417 × 476.6 mm
Peso subwoofer	16.4 kg
Alimentazione	CA 230 V, 50 Hz
Consumo in standby	0.7 W
Formati di riproduzione	DVD-RAM, DVD-Audio, DVD-Video, DVD-R, CD, Video CD, SVCD, CD-R/RW, MP3, WMA, JPEG, HighMAT
Decodificatori audio	Dolby Digital, DTS, Dolby Pro Logic II
Sintonizzatore radio	FM/AM con 15 preset ciascuno
Uscite video	Composite, S-Video, Componenti (Y Pb Pr), RGB (SCART)
Funzioni audio	Campo sonoro (6 modalità), Super Surround, Focalizzazione centrale, Memoria personalizzata
Altre funzioni	Timer di spegnimento, Zoom, Memoria di posizione, Ripetizione rapida, Controllo genitori
Accessori inclusi	Telecomando, pile, cavi per casse, cavo video, antenne FM/AM, cavo di sistema, viti

Domande frequenti - SC-HT870 PANASONIC

Come assemblare le casse anteriori e surround ?

Fissare l'asta alla base utilizzando le grandi viti a spalla. Far passare il cavo della cassa attraverso la base e l'asta. Inserire l'asta e avvitarla saldamente. Fissare quindi il supporto (piastra A) sul retro della cassa con le viti piccole. Infine, posizionare l'asta sulla piastra A e fissare la piastra B con la vite rimossa.

Come collegare le casse al subwoofer ?

Utilizzare i cavi per casse forniti. Rispettare la polarità: filo di rame (+) sul terminale positivo, filo argento (-) sul terminale negativo. Per il modello HT870, utilizzare un cavo da 4 m per la cassa centrale. Applicare le etichette fornite per identificare i cavi.

Cosa fare se il telecomando non funziona ?

Controllare prima che le pile siano installate correttamente (rispettare le polarità). Se le pile sono scariche, sostituirle con nuove (non ricaricabili). Puntare il telecomando verso il sensore del segnale sull'unità principale, a meno di 7 metri senza ostacoli.

Quali tipi di dischi posso riprodurre con questo sistema ?

Questo sistema riproduce i seguenti dischi: DVD-RAM, DVD-Audio, DVD-Video, DVD-R, CD, Video CD (VCD), SVCD, CD-R/RW, oltre ai file MP3, WMA e JPEG. È compatibile con HighMAT livello 2. I dischi devono essere finalizzati.

Come attivare la modalità <b>Dolby Pro Logic II</b> ?

Premere più volte il tasto [DOLII] per selezionare la modalità desiderata: MOVIE (film), MUSIC (musica) o OFF (disattivata). Questa modalità è disponibile solo in sorgente DVD/CD. L'indicazione 'DII' si accende sul display quando l'effetto è attivo.

Come regolare il livello delle casse ?

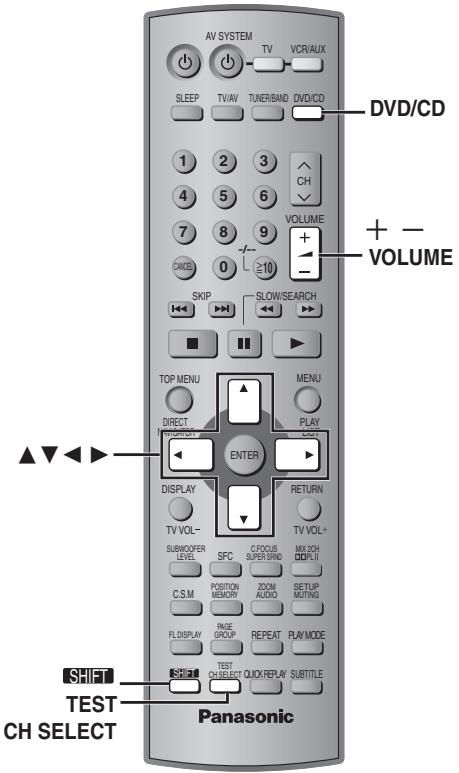

In modalità di arresto, premere [SHIFT] + [TEST] per emettere un segnale di test. Utilizzare [▲] o [▼] per regolare ciascuna cassa (C, RS, LS) tra -6 dB e +6 dB. Per regolare il bilanciamento anteriore, utilizzare [◀▶]. Premere nuovamente [SHIFT] + [TEST] per fermare il segnale.

Come preselezionare le stazioni radio ?

Premere [INPUT SELECTOR] per selezionare FM o AM. Premere [-TUNE MODE] fino a visualizzare 'MANUAL', quindi utilizzare [TUNING] per sintonizzare una stazione. Premere [ENTER], quindi i tasti numerici (es: 12) per scegliere un canale. La stazione viene memorizzata. È anche possibile utilizzare la preselezione automatica tenendo premuto [MEMORY].

Cosa significa il codice di errore <b>F61</b> sul display ?

Il codice F61 indica un problema di connessione dei cavi delle casse. Verificare che i cavi siano correttamente collegati ai terminali delle casse e del subwoofer, senza cortocircuiti. Se il problema persiste, contattare un riparatore autorizzato.

Come pulire l'apparecchio ?

Utilizzare un panno morbido e asciutto per pulire l'apparecchio. Non usare mai alcol, diluente o benzene. Per i dischi, pulire i DVD-RAM con un prodotto specifico (LF-K200DCA1) e gli altri dischi con un panno umido e poi asciutto.

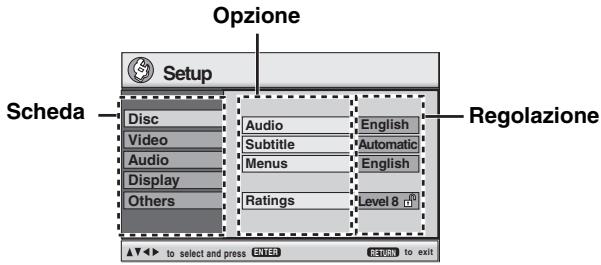

Come configurare il controllo genitori ?

Nel menu Setup (configurazione), selezionare la scheda 'Disc' e poi 'Ratings'. Scegliere un livello da 1 a 8 (8 = nessun limite, 0 = blocco totale). Verrà richiesto di impostare una password. Per modificare il livello, utilizzare 'Change Level' dopo aver inserito la password.

MANUALE UTENTE SC-HT870 PANASONIC

Numero regionale supportato da quel lettore

I numeri regionali sono assegnati ai lettori DVD e ai DVD video secondo dove vengono venduti.

• Il numero regionale di quel lettore è "2".
• Il lettore può eseguire la lettura dei DVD video contrassegnati dalle etichette che contengono "2" o "ALL".

Prima di collegare, far funzionare o regolare l'apparecchio, leggere completamente queste istruzioni. Conservare questo manuale.

La ringraziamo per l'acquisto di questo prodotto.

Per ottenere prestazioni ottimali e per ragioni di sicurezza, consigliamo di leggere con attenzione le istruzioni.

HT870: indica le funzioni applicabili soltanto al modello SC-HT870.

HT520: modello SC-HT520 soltanto.

• Queste istruzioni per l'uso sono applicabili ai modelli SC-HT870 e SC-HT520.
• Se non è indicato, le illustrazioni in queste istruzioni per l'uso sono del modello SC-HT520.
• Le operazioni descritte in queste istruzioni per l'uso si eseguono principalmente con il telecomando, ma si può usare l'unità principale se i comandi sono gli stessi.

Sistema	SC-HT870	SC-HT520
Unità principale	SA-HT870	SA-HT520
Diffusori anteriori	SB-PF921	SB-FS520
Diffusore centrale	SB-PC920	SB-PC520
Diffusori surround	SB-PS921	SB-FS520
Subwoofer attivo	SB-WA870	SB-WA520

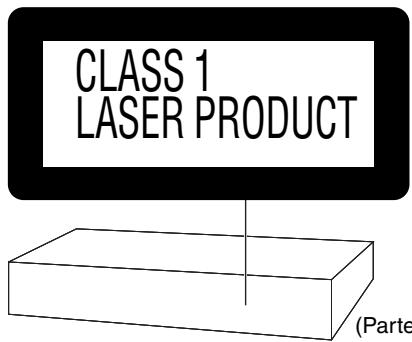

ATTENZIONE!

QUESTO APPARECCHIO UTILIZZA UN LASER.

L'USO DI APPARECCHI DI CONTROLLO O DI

REGOLAZIONE, O PROCEDURE DI UTILIZZAZIONE

DIVERSE DA QUELLE INDICATE IN QUESTO MANUALE

DI ISTRUZIONI, POSSONO CAUSARE L'ESPOSIZIONE A

RADIAZIONI PERICOLOSE.

NON APRIRE I COPERCHI E NON CERCARE DI

RIPARARE DA SOLI. PER QUALSIASI RIPARAZIONE

RIVOLGERSI A PERSONALE QUALIFICATO.

ATTENZIONE:

PER RIDURRE IL RISCHIO D'INCENDIO, SCOSSE ELETTRICHE O DANNI ALL'UNITÀ, NON ESPORLA ALLA PIOGGIA, UMIDITÀ, GOCCIOLAMENTI O SPRUZZI E NON METTERVI SOPRA ALCUN OGGETTO CONTENENTE LIQUIDI, COME UN VASO DI FIORI.

ATTENZIONE!

• PER MANTENERE UNA BUONA VENTILAZIONE, NON INSTALLARE O SISTEMARE QUESTA UNITÀ IN UNO SCAFFALE DEI LIBRI, ARMADIETTO INCORPORATO OD ALTRO SPAZIO RISTRETTO. PER PREVENIRE I RISCHI DI SCOSSE O INCENDIO DOVUTI A SURRISCALDAMENTO, ACCERTARSI CHE TENDE OD ALTRO MATERIALE NON OSTRUISCANO LE CONDIZIONI DI VENTILAZIONE.
• NON OSTRUIRE LE APERTURE DI VENTILAZIONE DELL'UNITÀ CON GIORNALI, TOVAGLIE, TENDE ED ALTRI OGGETTI SIMILI.
• NON METTERE SULL'UNITÀ SORGENTI DI FIAMME NUDE, COME CANDELE ACCESE.
• SMALTIRE LE PILE RISPETTANDO L'AMBIENTE.

QUESTA UNITÀ È PROGETTATA PER L'USO NEI PAESI CON CLIMA MITE.

Questa unità deve essere sistemata vicino alla presa di corrente, e la spina del cavo di alimentazione deve essere facilmente accessibile in caso di problema.

Durante l'uso, il prodotto potrebbe essere soggetto a interferenze radio causate dal cellulare. Se si dovesse verificare tale interferenza, aumentare la distanza tra il prodotto e il cellulare.

(All'interno del prodotto)

(Parte posteriore del prodotto)

Solo per l'Italia

Il produttore "Matsushita Electric Industrial Co., Ltd., 1-15 Matsuo-cho, Kadoma, Osaka 571-8505 Giappone" di questi modelli numero SC-HT870 e SC-HT520, dichiara che essi sono conformi al D.M. 28/08/1995 Nr. 548, ottemperando alle prescrizioni di cui al D.M. 25/06/1985 (paragrafo 3, Allegato A) e D.M. 27/08/1987 (paragrafo 3, Allegato I).

Controllare e identificare gli accessori in dotazione.

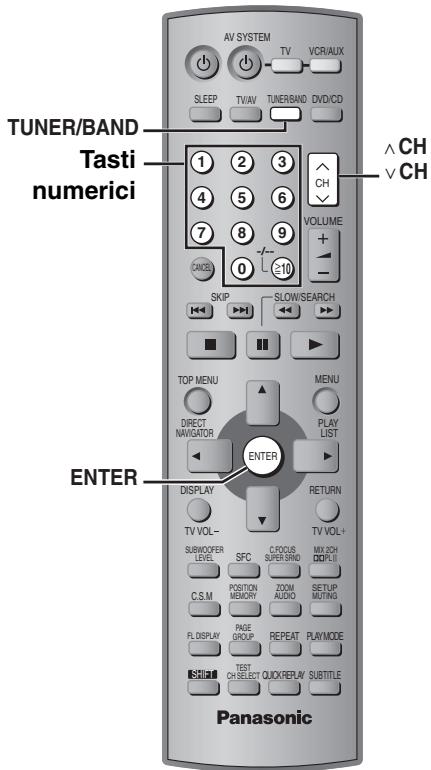

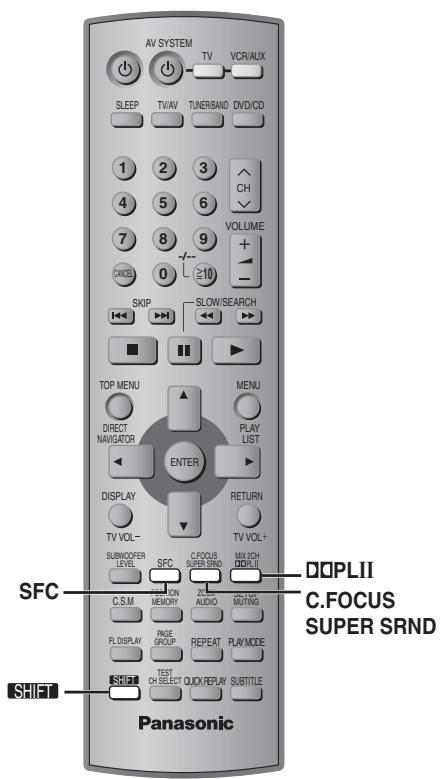

1 Telecomando

HT870

(EUR7722X30)

HT520

(EUR7722X10)

2 Pile per telecomando

1 Cavo del sistema

Cavi dei diffusori HT870

1× Cavo di 4m

HT520

3× Cavi di 4m

2× Cavi di 10m

1 Cavo video

1 Foglio di autoadesivi cavi altoparlanti

1 Cavo di alimentazione c.a.

4 Viti con grande rondelle HiT870

Il cavo di alimentazione c.a. in dotazione deve essere usato solo con questa unità. Non usarlo con altri componenti.

Preparativi

Accessori. 3

Semplice apprestamento

PASSO 1 Montaggio dei diffusori anteriori e surround 4

PASSO 2 Posizionamento 6

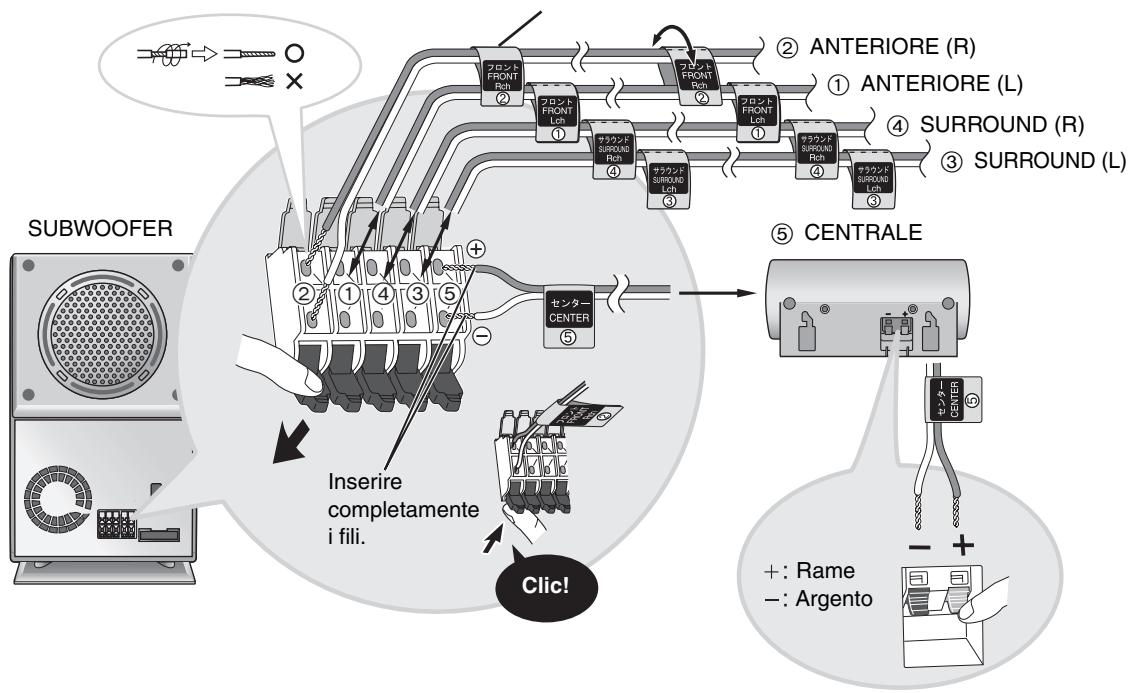

PASSO 3 Collegamento del subwoofer ai diffusori 7

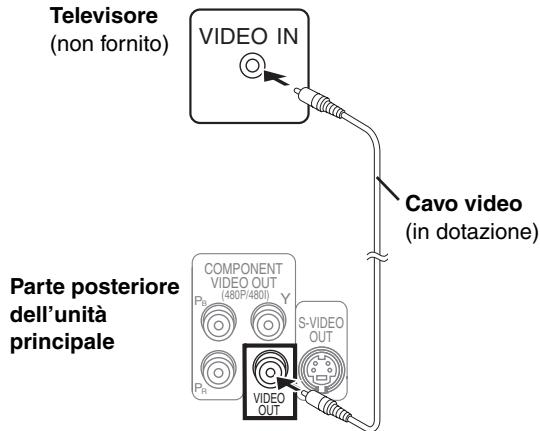

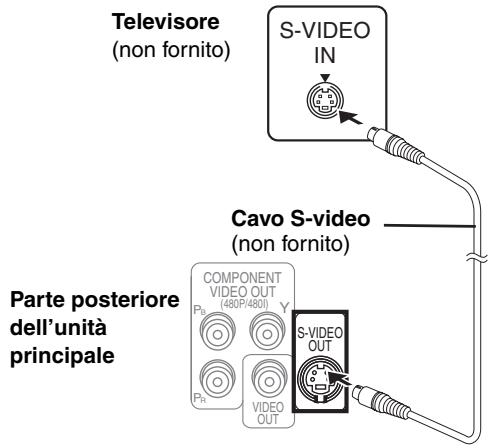

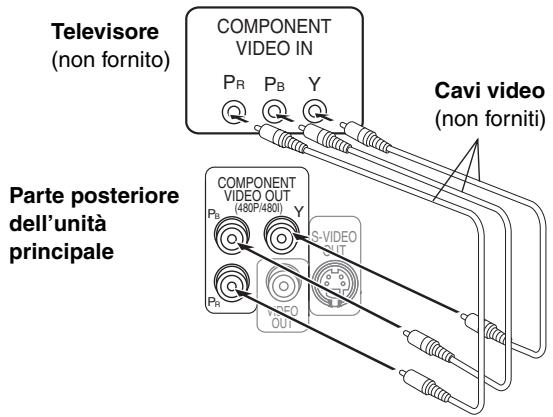

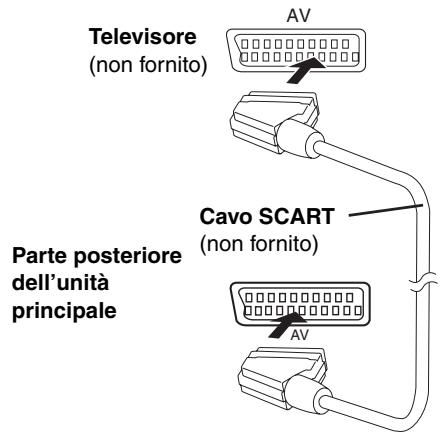

PASSO 4 Collegamenti video. 8

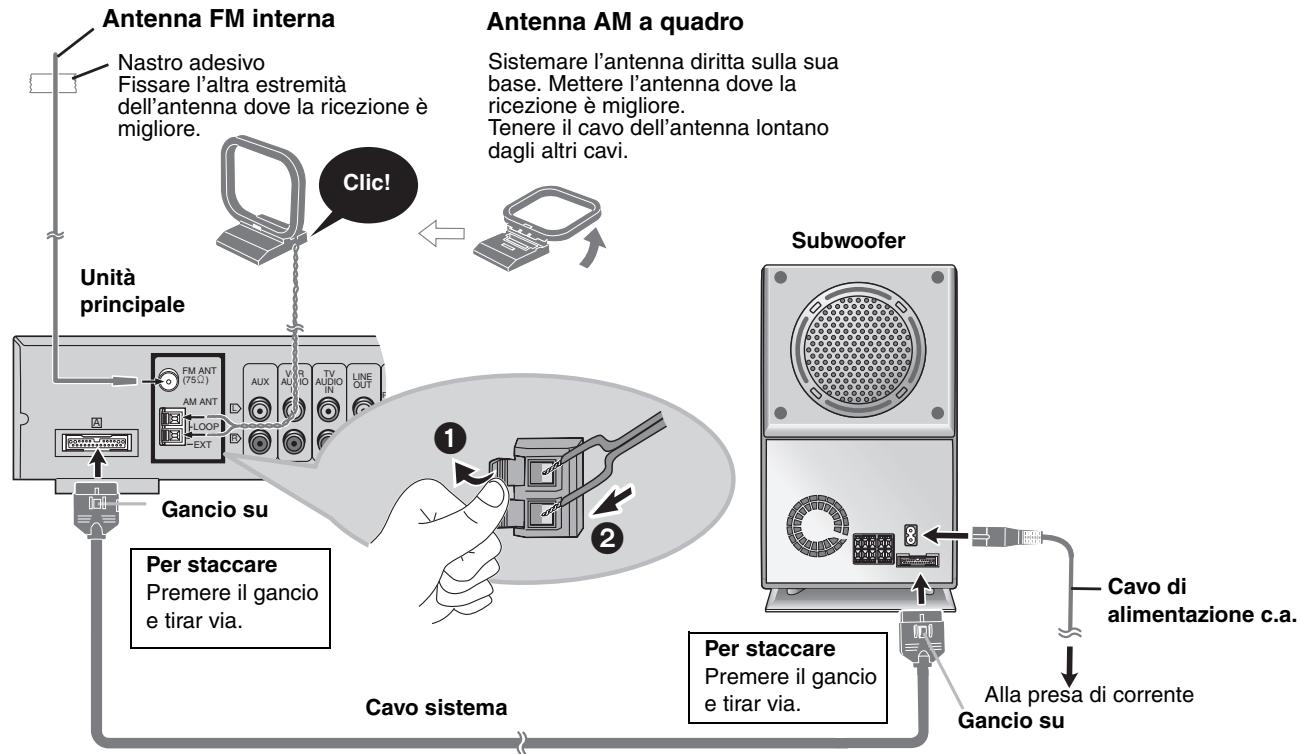

PASSO 5 Collegamento della radio e del sistema. 9

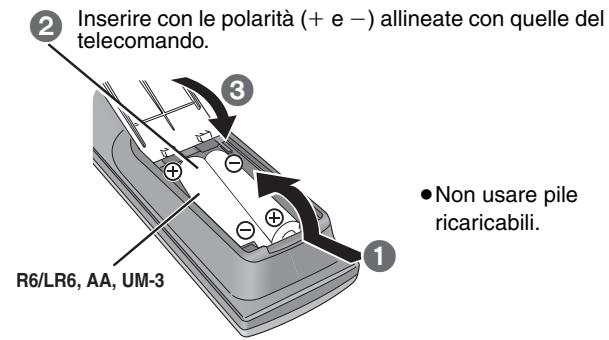

PASSO 6 Telecomando. 9

PASSO 7 QUICK SETUP (IMPOSTAZIONE RAPIDA) 10

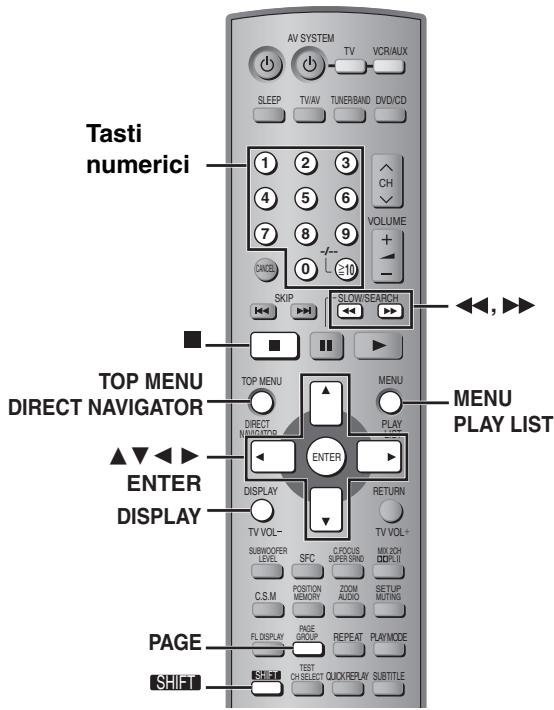

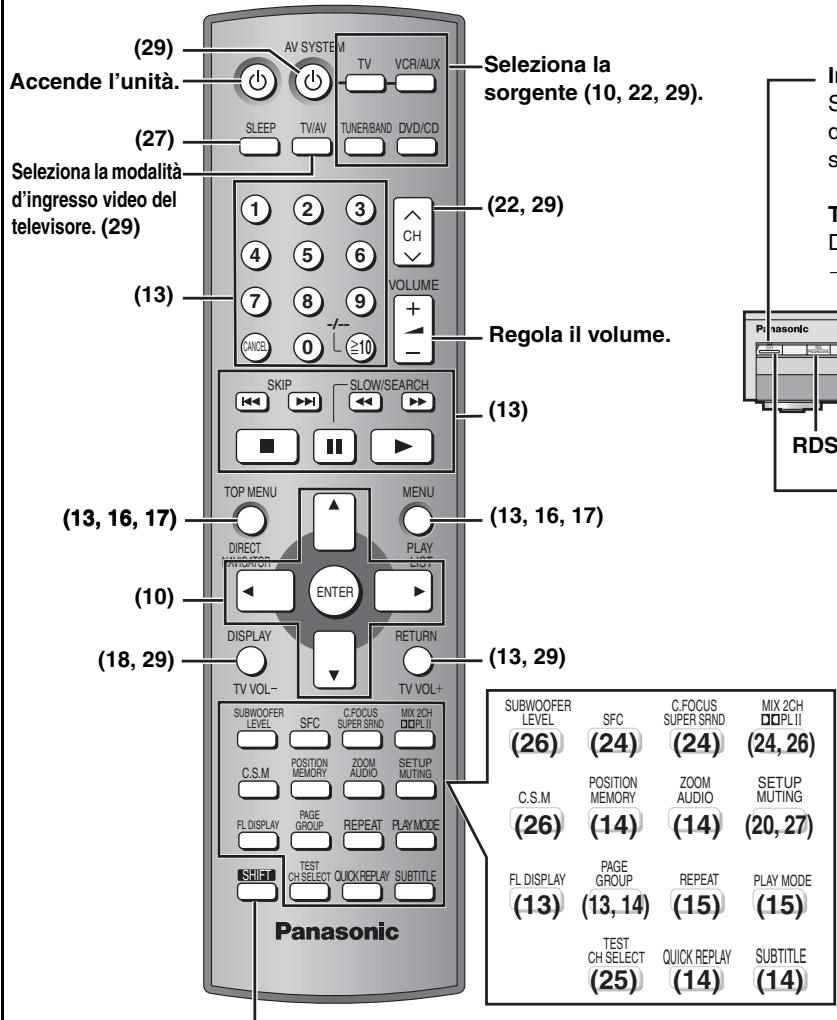

Guida di riferimento ai comandi 10

Dischi utilizzabili. 11

Maneggiamento dei dischi 11

Operazioni con i dischi

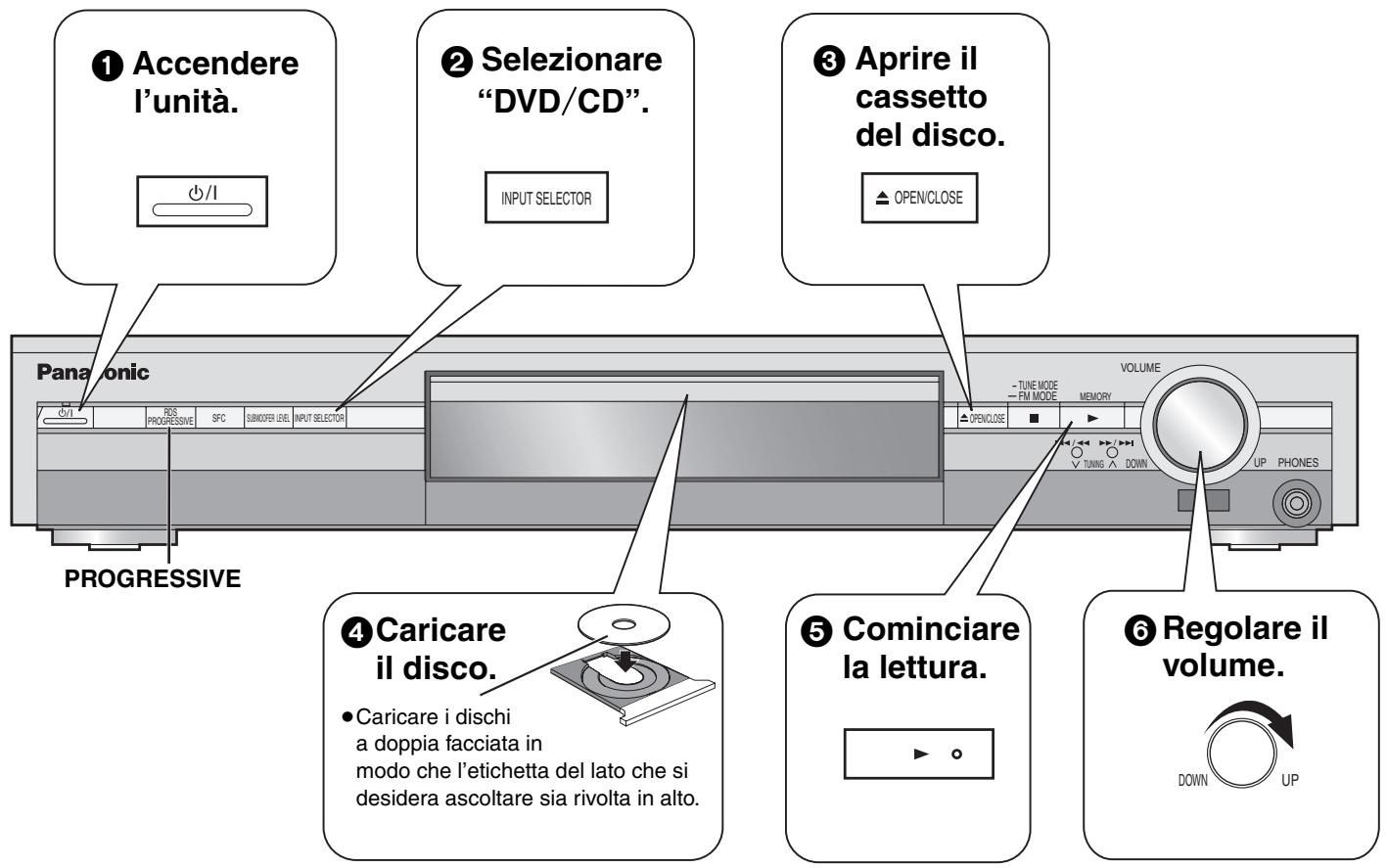

Lettura di base 12

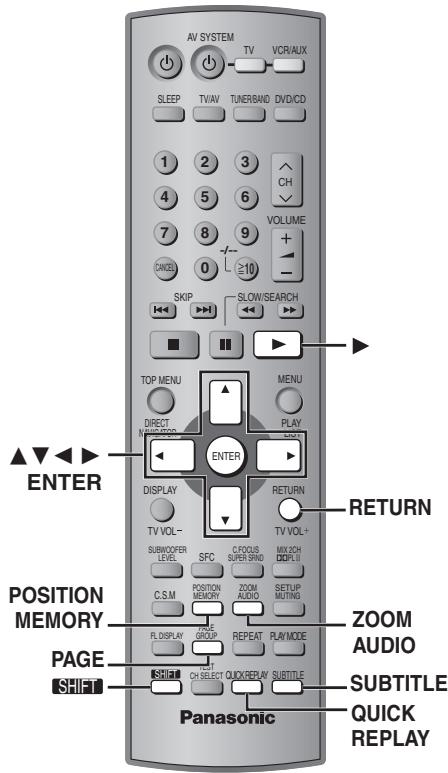

Comode funzioni. 14

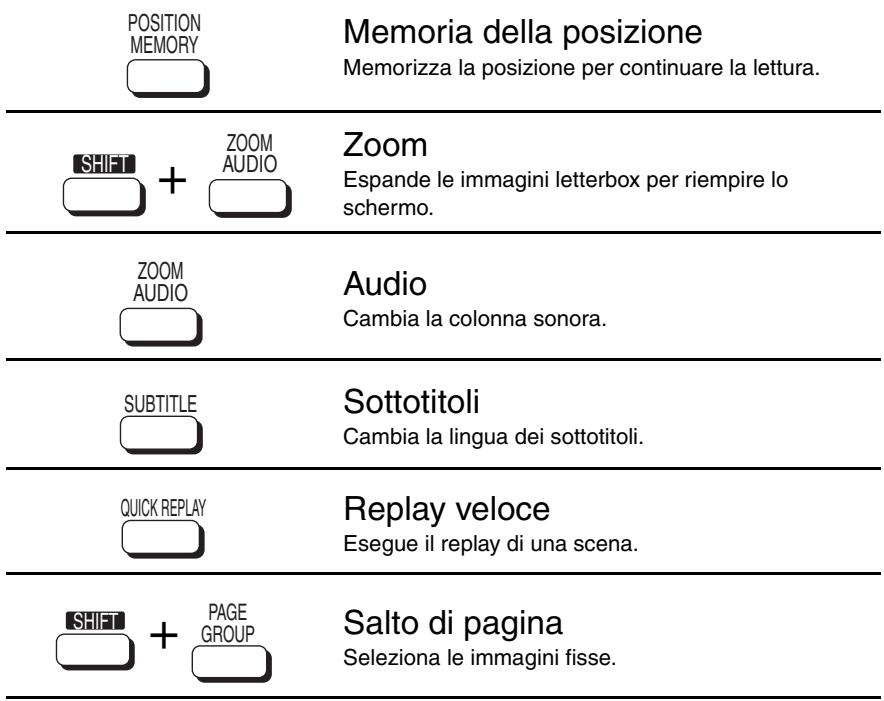

Memoria della posizione/Zoom/Audio/Sottotitoli/

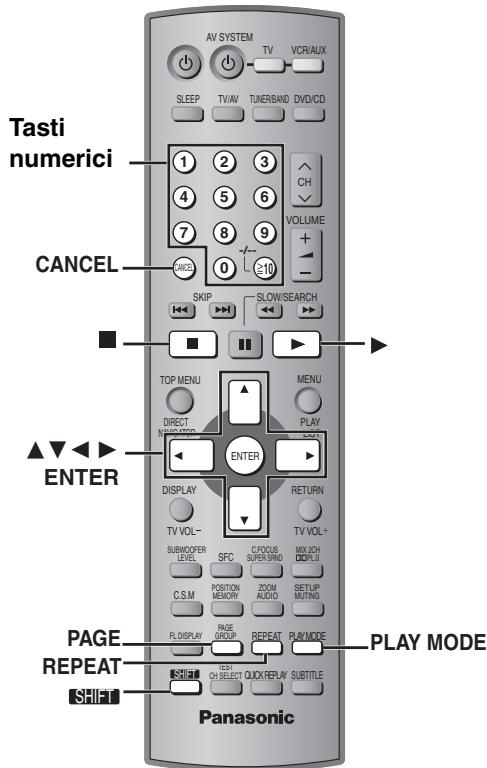

Replay veloce/Salto di pagina/Ripetizione della lettura/

Lettura di tutti i gruppi, casuale e programmata

Uso dei menu di navigazione. 16

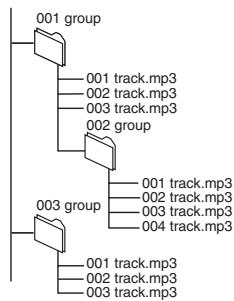

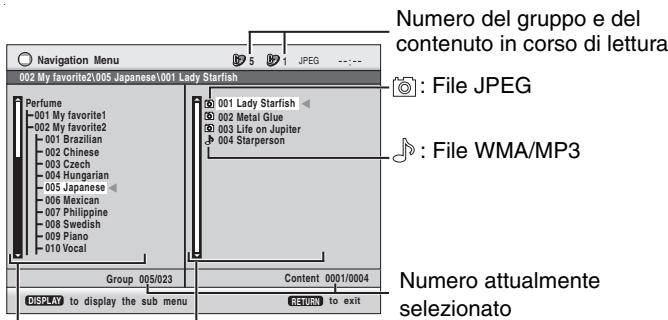

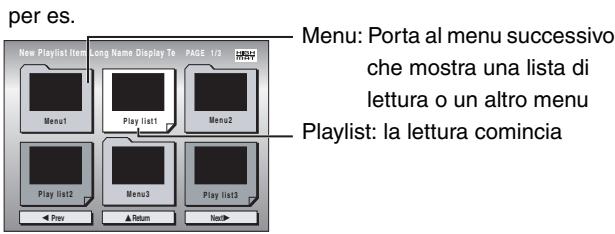

Lettura dei dischi di dati/Lettura dei dischi HighMAT™/

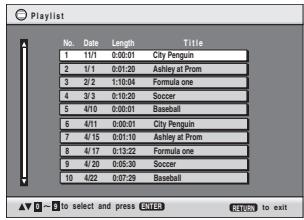

Lettura dei programmi/Lettura di una lista di lettura

Uso dei menu sullo schermo 18

Cambiamento delle impostazioni del lettore 20

Altre operazioni

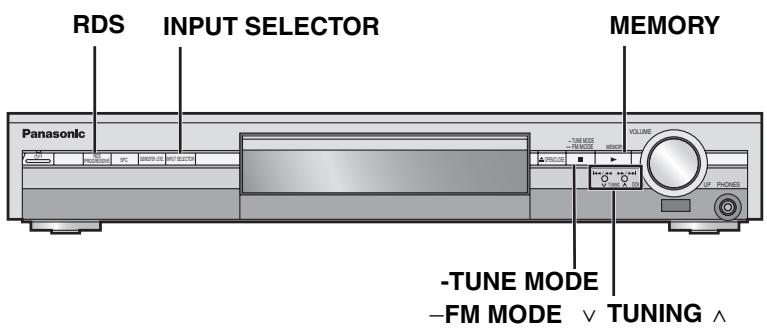

Radio 22

Preselezione automatica/Selezione dei canali preselezionati/

Sintonia manuale/Trasmissione RDS/

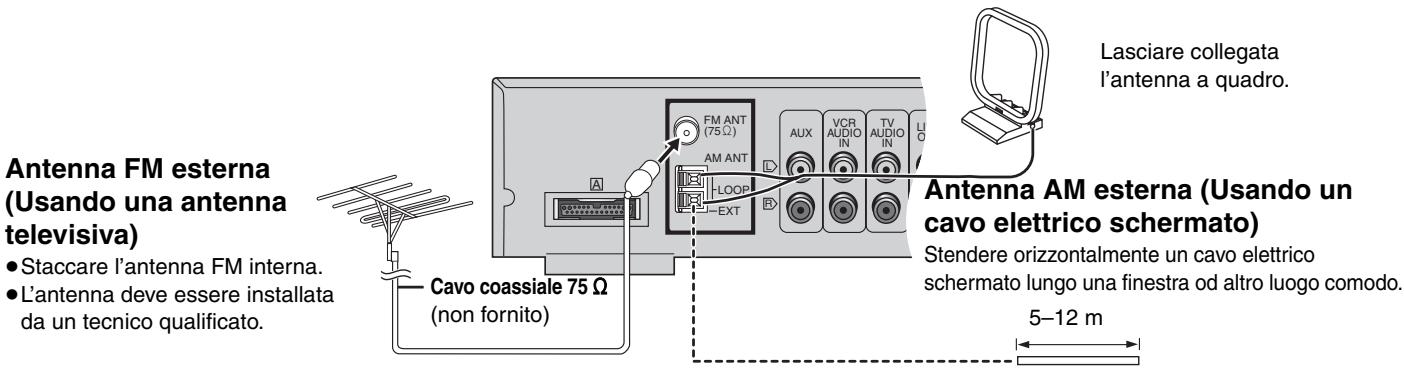

Collegamento delle antenne opzionali

Campo sonoro e qualità del suono. 24-26

Controllo del campo sonoro/Super Surround/

Fuoco centrale/ Dolby Pro Logic II/

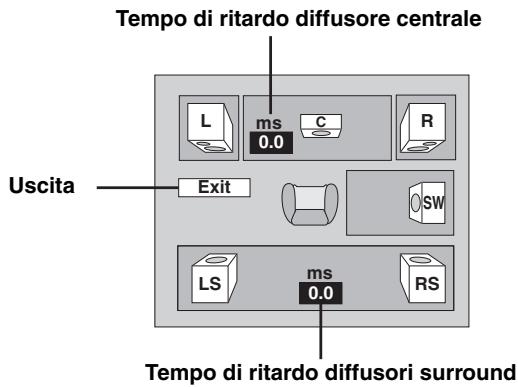

Regolazioni del livello dei diffusori/

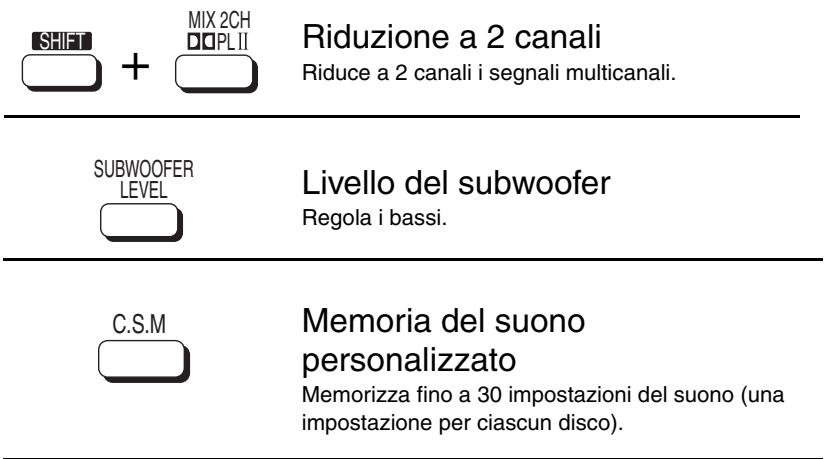

Riduzione a 2 canali/Livello del subwoofer/

Memoria del suono personalizzato

Altre funzioni 27

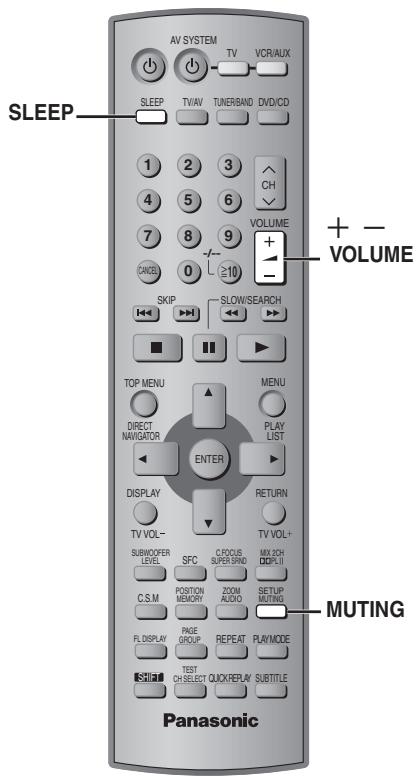

Timer di spegnimento automatico/Silenziamento/

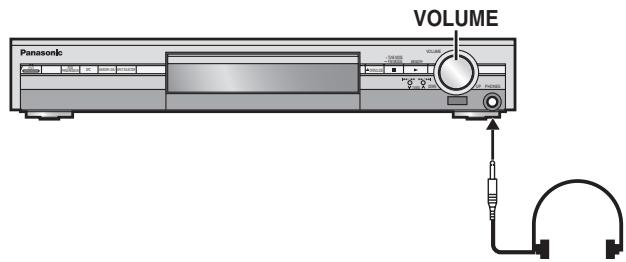

Uso della cuffia

Funzionamento di altri componenti 28

Altre opzioni di apprestamento dei diffusori 30

Riferimento

Precauzioni per la sicurezza 30

Manutenzione 30

Glossario 31

Dati tecnici. 32

Diagnostica 34

Semplice apprestamento

PASSO 1

HT870

Accertarsi di avere tutti i componenti indicati prima di cominciare il montaggio, l'impostazione e i collegamenti. Unità diffusori 4 Viti con 4 Piastre di

4 Basi

4 Tubi

Unità diffusori

2 anteriori e

2 surround

4 Viti con

grandi rondelle

4 Piastre di

montaggio

8 Viti piccole

Montaggio dei diffusori anteriori e surround

Nota

Le coppie di diffusori anteriori e surround, come pure le coppie di tubi, sono diverse.

-Controllare l'etichetta sulla parte posteriore dei diffusori prima di attaccare i tubi (→ pag. 6).

• I tubi con i cavi più corti sono per i diffusori anteriori.

Preparativi

• Per evitare danni o graffiti, stendere un panno morbido ed eseguire il montaggio su di esso.
• Per il montaggio, usare un cacciavite con testa a croce.

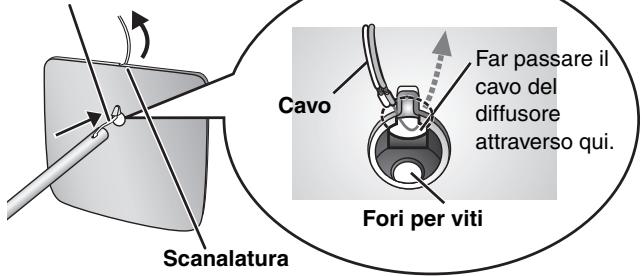

1 Attaccare il tubo alla base.

1 Far passare il cavo del diffusore attraverso la base.

Ridurre l'accesso del cavo del diffusore.

2 Inserire il tubo.

Inserire il tubo tirando leggermente il cavo del diffusore.

Fissare il tubo alla base.

Accertarsi che la vite sia stretta saldamente.

Parte posteriore della base

I supporti in dotazione sono progettati appositamente per i diffusori anteriori SB-PF921 e per i diffusori surround SB-PS921 Panasonic. Usare solo come indicato in questa procedura di apprestamento.

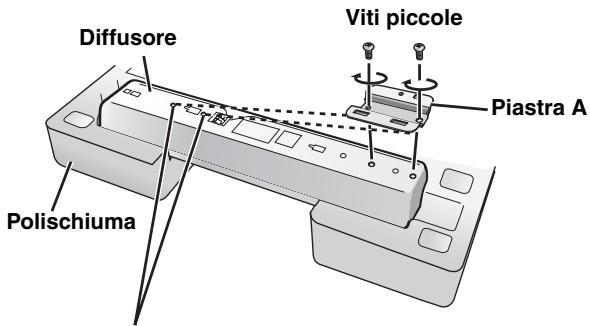

2 Attaccare il supporto ai diffusori anteriori e surround.

Non c'è differenza tra i diffusori destro e sinistro e i supporti. - L'impiego della polischiuma in dotazione potrebbe essere comodo. - Togliere la vite e separare la piastra di montaggio in due parti.

Piastra B

Piastra A

Vite piccola

2 Attaccare la piastra A al diffusore.

Accertarsi che la piastra A sia fissata diritta stringendo leggermente e alternativamente le viti superiore e inferiore finché sono strette completamente.

Si può anche attaccare alla parte posteriore superiore del diffusore.

L'altezza del diffusore è indicata nel diagramma (→ pag. 5) quando si attacca la piastra A alla parte posteriore superiore o inferiore del diffusore.

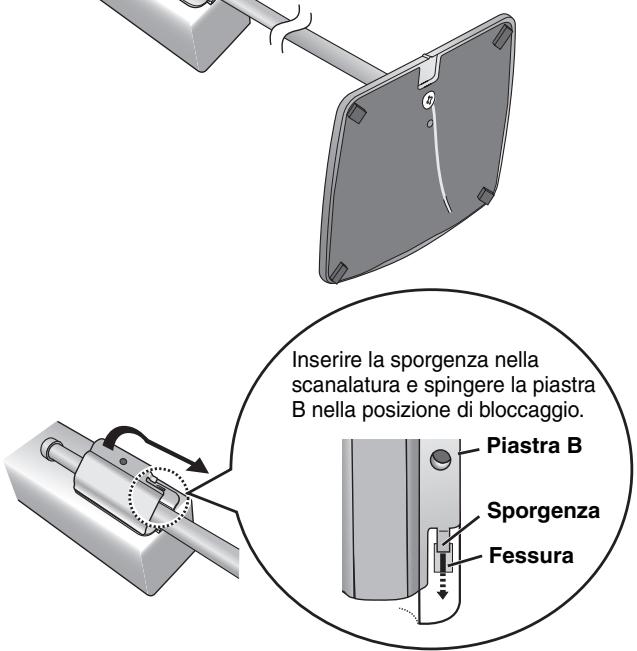

3 Mettere il tubo nella piastra A e attaccare la piastra B.

Piastra B —— Ruotare il tubo in modo che la parte piatta non sia rivolta verso la parte posteriore del diffusore.

Fissare la piastra con la stessa vite rimossa con il procedimento 1.

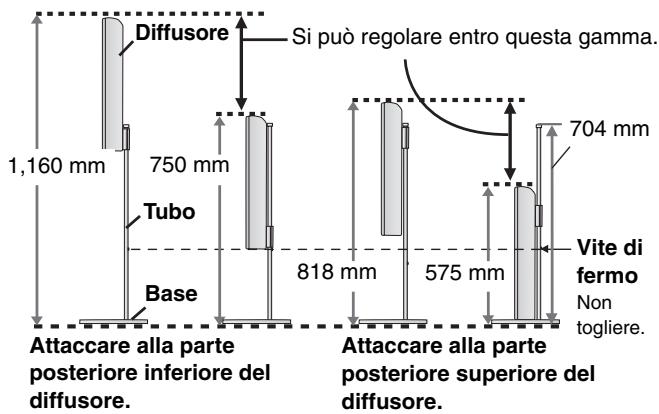

Altezza diffusore anteriore e surround (Diagramma montato)

3 Regolare l'altezza dei diffusori.

• Controllare le viti strette a pag. 4.

per es., Attaccare il supporto alla parte posteriore sinistra 1 Allentare la vite della piastra di montaggio del diffusore finché il diffusore attaccato è leggermente allentato e regolabile.

Fare attenzione a non allentare troppo la vite, perché altrimenti il diffusore potrebbe cadere.

2 Con una mano sulla base e l'altra che tiene il diffusore, regolare l'altezza su e giù del diffusore. - Dopo aver regolato l'altezza, stringere saldamente la vite sulla piastra di montaggio.

Cacciavite con testa a croce

Viti di fermo

Viti per impedire che la piastra di montaggio si muova o scivoli.

Riferimento

Si può ottenere una buona acustica regolando l'altezza del diffusore con l'altezza del televisore in modo che le posizioni centrali di entrambi siano approssimativamente le stesse.

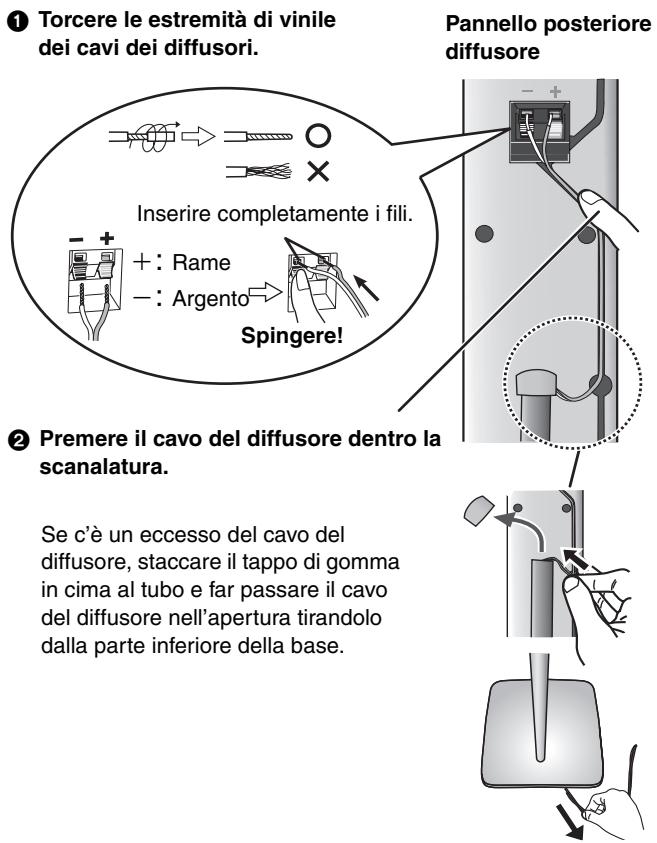

4 Collegare i cavi dei diffusori.

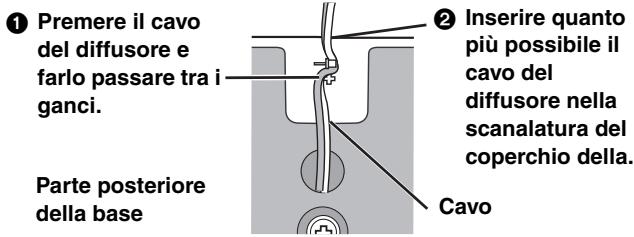

5 Fissare il cavo del diffusore alla base.

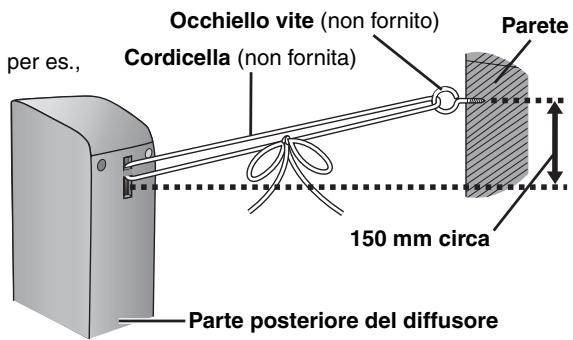

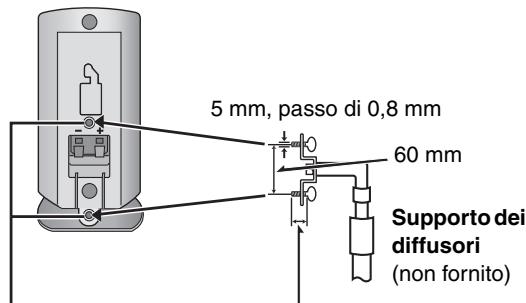

Per impedire che i diffusori cadano (Diffusori anteriori e surround)

Preparativi

Attaccare gli occhielli delle viti (non fornite) per fissare i diffusori alla parete (vedi illustrazione a destra).

• Bisogna procurarsi degli occhielli delle viti appropriati alle pareti o pilastri a cui attaccarli.
• Per la procedura adatta per attaccare a una parete in cemento o a una superficie che potrebbe non essere sufficientemente robusta per supportare, rivolgersi a un muratore esperto. Se si attacca in modo sbagliato, si potrebbero danneggiare la parete o i diffusori. Far passare la cordicella (non fornita) attraverso la fessura sulla parte posteriore del diffusore per evitare che cada. 2 Infilare la cordicella nell'occhiello della vite e annodarla saldamente.

PASSO 2

Posizionamento

Il posizionamento dei diffusori può influenzare i bassi e il campo sonoro. Tenere presente quanto segue.

• Sistemare i diffusori su basi piane e solide.
• La sistemazione dei diffusori troppo vicini al pavimento, alle pareti e agli angoli può aumentare eccessivamente i bassi. Coprire le pareti e le finestre con spesse tende.
• Sistemare i diffusori anteriori, centrale e surround a circa la stessa distanza dalla posizione d'ascolto. Gli angoli nel diagramma sono approssimativi.
• Per le altre opzioni di preparazione dei diffusori, vedere a pag. 30.

HT870

1 ANTERIORE (L, R)

2 SURROUND (L,R)

3 CENTRALE

4 SUBWOOFER

HT520

1 ANTERIORE (L, R)

2 SURROUND (L,R)

3 CENTRALE

4 SUBWOOFER

• La coppia di diffusori destro e sinistro è la stessa per i diffusori anteriori e surround.
• I diffusori anteriori e surround destro, sinistro sono tutti uguali.

Non usare un diffusore anteriore come diffusore surround, o viceversa. Controllare il tipo di diffusore con l'etichetta sulla parte posteriore del diffusore.

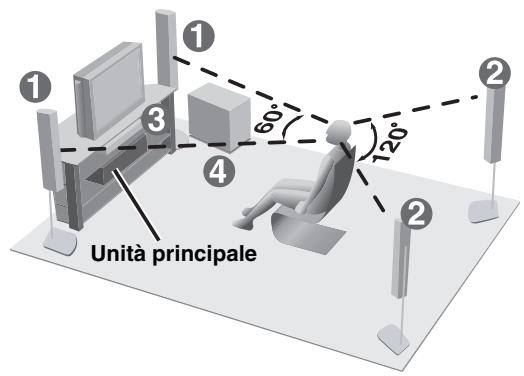

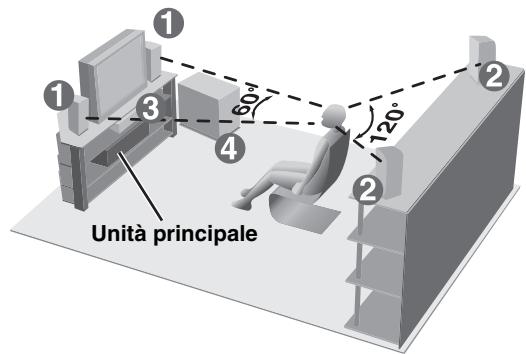

Esempio di sistemazione

- Usare solo i diffusori in dotazione

L'uso di altri diffusori può danneggiare l'unità e influenzare negativamente la qualità del suono. - Sistemare i diffusori su una superficie piana per evitare che cadano. Prendere le precauzioni necessarie per evitare che i diffusori cadano se non è possibile sistemarli su una superficie piana.

Unità principale

Nota

Per una ventilazione adeguata, tenere i diffusori ad almeno 10 mm dal sistema.

Diffusore centrale

• Le vibrazioni causate dal diffusore centrale possono disturbare le immagini se viene sistemato direttamente sopra il televisore. Mettere il diffusore centrale su un rack o su uno scaffale.
• Per evitare che i diffusori cadano, non metterli direttamente sopra il televisore.

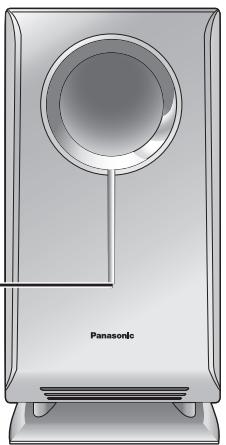

Subwoofer

Sistemare a destra o a sinistra del televisore, sul pavimento o su uno scaffale robusto che non causi vibrazioni. Lasciare 10 cm dietro il diffusore per la ventilazione.

Precauzione

Tenere i diffusori per i lati. Esercitando pressioni sulla rete anteriore si può danneggiare il diffusore.

Note sull'uso dei diffusori

• Si possono danneggiare i diffusori e ridurre la loro vita di servizio se si riproduce il suono ad alti livelli di volume per lunghi periodi di tempo.
• Per evitare danni, ridurre il volume nei casi seguenti.

- Durante la riproduzione di un suono distorto. - Se i diffusori ricevono la controreazione acustica da un giradischi, rumore delle trasmissioni in FM o segnali continui da un oscillatore, disco di test o strumento elettronico. - Quando si regola la qualità del suono. - Quando si accende o si spegne l'unità.

Se sul televisore si verificano disturbi del colore

I diffusori in dotazione sono progettati per essere usati vicini al televisore, ma le immagini potrebbero essere disturbate con alcuni televisori e combinazioni di sistemazioni.

In tal caso, spegnere il televisore per 30 minuti circa.

La funzione di smagnetizzazione del televisore dovrebbe correggere il problema. Se il problema persiste, allontanare ulteriormente i diffusori dal televisore.

Precauzione

• L'unità principale e i diffusori in dotazione devono essere usati soltanto come indicato in queste procedure di apprestamento. In caso contrario, si potrebbero danneggiare l'amplificatore e/o i diffusori creando pericoli d'incendio. Rivolgersi a un tecnico qualificato se si è verificato un danno o se si nota un improvviso cambiamento delle prestazioni.

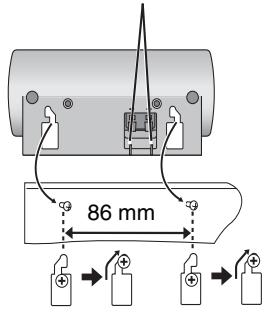

• Non cercare di attaccare questi diffusori alle pareti usando metodi diversi da quelli descritti in questo manuale.

Attaccare gli autoadesivi dei cavi per facilitare i collegamenti.

Nota

• Mai cortocircuitare i fili positivi (+) e negativi (-) dei cavi dei diffusori.
• Collegare soltanto i fili positivi (rame) ai terminali positivi (+), e i fili negativi (argento) ai terminali negativi (-).

Il collegamento sbagliato può danneggiare i diffusori.

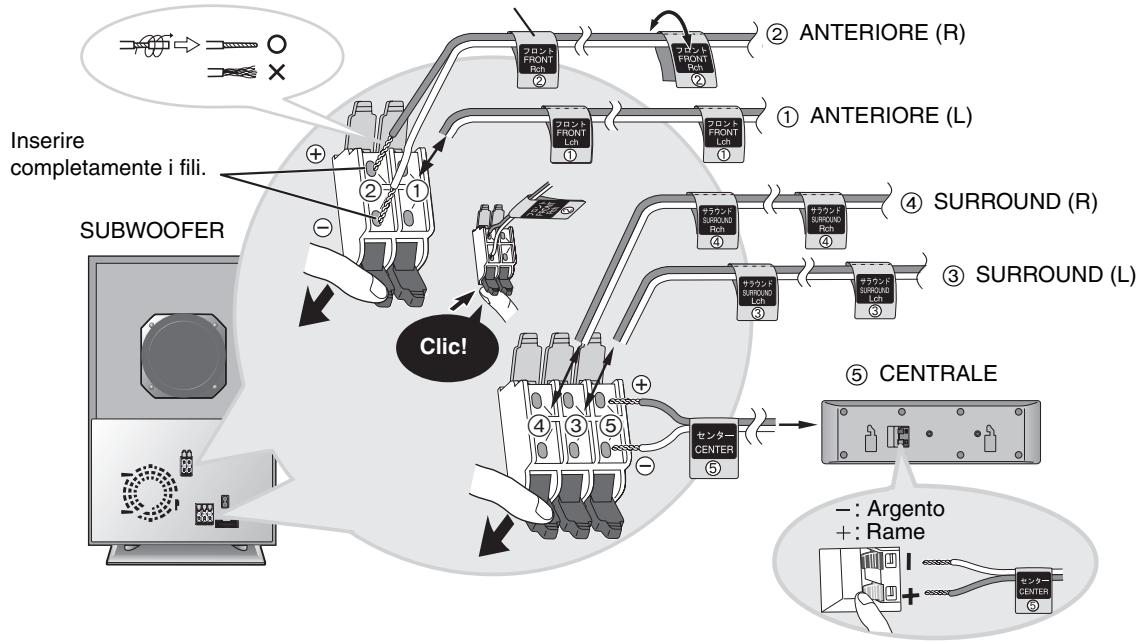

HT870

Cavo diffusore

Cavo di 4 m: per il diffusore centrale

Foglio di autoadesivi per cavi diffusori

Autoadesivo cavo diffusore

5 Cavi diffusori - 3 × Cavi di 4 m: per diffusori anteriori e centrale

HT520

- 2 × Cavi di 10 m: per diffusori surround

Foglio di autoadesivi per cavi diffusori

Autoadesivo cavo diffusore

PASSO 4

Collegamenti video

Non collegare attraverso il videoregistratore.

Le immagini potrebbero non essere visualizzate correttamente a causa della protezione contro le copie. - Spegnere il televisore prima del collegamento e fare riferimento alle istruzioni per l'uso del televisore.

Televisore con terminale VIDEO IN Televisore con terminale S-VIDEO IN

Cavo video

Televisore con terminali COMPONENT VIDEO IN

Televisore con terminale SCART

Terminale S-VIDEO OUT

Il terminale S-VIDEO OUT produce immagini più vivide del terminale VIDEO OUT separando i segnali di crominanza (C) e di luminanza (Y). (I risultati reali dipendono dal televisore.)

Terminali COMPONENT VIDEO OUT

Questi terminali possono essere usati per l'uscita interlacciata o progressiva e producono immagini più pure del terminale S-VIDEO OUT. Il collegamento usando questi terminali causa l'uscita separata dei segnali di differenza del colore (PB/PR) e del segnale di luminanza (Y), per una riproduzione dei colori di alta fedeltà.

• La descrizione dei terminali d'ingresso video componente dipende dal televisore o monitor (per es., Y/PB/PR, Y/B-Y/R-Y, Y/CB/CR). Collegare ai terminali dello stesso colore.
• Per fare questo collegamento, selezionare "Video/Y PB PR" o "S-Video/Y PB PR" da QUICK SETUP (→ pag. 10).

Terminale SCART (AV)

Per migliorare la qualità delle immagini, si può cambiare l'uscita del segnale video dal terminale SCART (AV) da "Video" a "S-Video" o "RGB" secondo il tipo di televisore usato. Selezionare "S-Video/Y PB PR" o "RGB/No Output" da QUICK SETUP (→ pag. 10).

Per fruire del video progressivo

• Collegare al terminale d'ingresso video componente di un televisore 480P compatibile. (Le immagini non vengono visualizzate correttamente se si collega un televisore incompatibile.)
• Per la lettura dei dischi NTSC, selezionare la modalità d'uscita video "480P" (→ pag. 19), oppure premere [PROGRESSIVE] sull'unità principale per far apparire "PROG." sul display.

Sono compatibili tutti i diffusori Panasonic dotati dei connettori d'ingresso 480P. Se si usa un televisore di un'altra marca, rivolgersi al rivenditore.

Note

L'uscita di questa unità è interlacciata se si è collegato il televisore al terminale VIDEO OUT, S-VIDEO OUT o SCART (AV), o se si esegue la lettura dei dischi PAL, anche se è visualizzato "PROG".

PASSO 5 Collegamento della radio e del sistema

Cavoistema	Antenna AM a quadro	Antenna FM interna	Cavo di alimentazione c.a.

• Collegare il cavo di alimentazione c.a. dopo aver completato tutti gli altri collegamenti.
• Collegamento delle antenne opzionali (→ pag. 23).

Risparmio di corrente

Anche quando è spenta, l'unità principale consuma una piccola quantità di corrente (0,7 W circa). Per risparmiare energia quando non si intende usare l'unità per un lungo periodo di tempo, staccare il cavo di alimentazione dalla presa di corrente. Dopo aver collegato il cavo di alimentazione, bisogna impostare di nuovo alcune opzioni della memoria.

PASSO 6 Telecomando

Non:

• mischiare pile vecchie e nuove.
• usare contemporaneamente pile di tipo diverso.
• riscaldare le pile o esporle a una fiamma.
• smontare le pile o cortocircuitarle.
• cercare di ricaricare le pile alcaline o al manganese.
• usare pile con il rivestimento rovinato.

Il trattamento sbagliato delle pile può causare perdite di acido, che può danneggiare ciò con cui viene a contatto e causare un incendio.

Rimuovere le pile se non si intende usare il telecomando per un lungo periodo di tempo. Conservare le pile in un luogo fresco e buio.

Utilizzo

Puntare sul sensore (→ pag. 10), evitando gli ostacoli, da una distanza massima di 7 m direttamente davanti all'unità.

La schermata QUICK SETUP aiuta a fare le impostazioni necessarie.

Accendere il televisore e selezionare l'ingresso video appropriato sul televisore.

1

Accendere l'unità.

2

Selezionare "DVD/CD".

3

Visualizzare la schermata QUICK SETUP.

4

Seguire le istruzioni dei messaggi e fare le impostazioni.

5

Premere per terminare QUICK SETUP.

6

Premere per uscire.

Per cancellare in seguito queste regolazioni

Selezionare "QUICK SETUP" sulla scheda "Others" (→ pag. 21).

Guida di riferimento ai comandi

Vedere le pagine di riferimento tra parentesi.

Indicatore di attesa/accensione

Per usare le funzioni di colore arancione:

Premere il tasto corrispondente mantenendo premuto [SHIFT].

Se l'apparecchio è collegato alla presa di corrente, gli indicatori si accendono nel modo di attesa e si spengono quando si accende l'apparecchio.

Tasto di selezione sorgente [INPUT SELECTOR] (22)

DVD/CD → FM → AM → TV → VCR → AUX → Ritorno a DVD/CD

RDS, Tasto progressivo (13, 23)

Interruttore di attesa/accensione [O/I]

Premerlo per disporre l'apparecchio nel modo d'attesa o per accenderlo.

Durante il modo d'attesa, l'apparecchio continua a consumare una piccola quantità di corrente.

Sensore per segnali del telecomando

Si accende quando l'unità è collegata alla presa di corrente.

Indicatore di alimentazione c.a. (AC IN)

Disco	Logo	Indicazione usata nelle istruzioni per l'uso	Osservazioni
DVD-RAM	DVD RAM RAM 4.7	RAM	Registrato usingo la Versione 1.1 del formato di registrazione video (uno standard di registrazione video unificato).	●Registrato con i videoregistratori DVD, videocamerae DVD, personal computer, ecc.●Rimuovere i dischi di tipo 2 e 4 delle loro cartucce prima dell'uso.
		JPEG	Registrato usingo lo standard DCF (Design rule for Camera File system).	●Registrato con i videoregistratori DVD Video Panasonic.●Per la riproduzione dei file JPEG, selezionare "Play as Data Disc" in Other Menu (→ pag. 19).
DVD-Audio	DVD AUDIO	DVD-A	—
		DVD-V	Alcuni dischi DVD audio hanno il contentuto dei DVD video. Per lagettura dei DVD-Video, selezionare "Play as DVD-Video" in Other Menu (→ pag. 19)
DVD-Video	DVDVIDEO VIDEO	DVD-V	—
DVD-R	DVD R R4.7		DVD-R Panasonic registrato e finalizzato* con videoregistratori DVD o videocamerae DVD vengono letti come DVD-Video da quella unità.
Video CD	COMPACT DISC DIGITAL VIDEO	VCD	—
SVCD	COMPACT DISC SUPERVIDEO		Conforme a IEC62107
CD	COMPACT DISC DIGITAL AUDIO DIGITAL AUDIO TEXT	CD	Questa unità èCompatible con gli HDCD, ma non supporta la funzione Peak Extend. (Una funzione che espande la gamma dinamica dei segnali di alto livello) I CD codificati HDCD hanno un suono migliorie, perché sono codificati con 20 bit ince che con 16 bit come tutti gli altri CD.●Durante lagettura HDCD, sul display dell'unità si accende "HDCD".
CD-R CD-RW	—	WMA MP3 JPEG CD VCD	●Questa unità più eseguire lagettura dei CD-R/RW (dischi di registrazione audio) registrati con i formati indicati a sinistra. Chiudere le sessioni o finalizzare* il disco dopo la registrazione.●Dischi HighMAT Soltanto i file WMA, MP3 o JPEG. Per lagettura sulla usare la funzione HighMAT, selezionare "Play as Data Disc" in Other Menu (→ pag. 19).

*Un processo che consente la lettura con i componenti compatibili. - La lettura dei dischi sopra potrebbe non essere sempre possibile a causa del tipo di disco o della condizione di registrazione.

■ Dischi che non possono essere usati

DVD-ROM, CD-ROM, CDV, CD-G, DVD+R, +RW, DVD-RW, SACD, DivX Video Discs e Photo CD, DVD-RAM che non possono essere rimossi dalle loro cartucce, DVD-RAM di 2,6 Gbyte e 5,2 Gbyte, e "VCD Chaoji" disponibili in commercio, compresi i CVD, DVCD e SVCD non conformi allo standard IEC62107.

DVD di formato audio

Questa unità riconosce e decodifica automaticamente i dischi recanti questi simboli.

Sistema video

• Questa unità può utilizzare i dischi PAL e NTSC, ma il televisore deve poter usare lo stesso sistema dei dischi. - La visione dei dischi PAL non è possibile correttamente usando un televisore NTSC.
• Questa unità può convertire i segnali NTSC in segnali PAL 60 per la visione con i televisori PAL (→pag.20, “NTSC Disc Output” nella scheda “Video”).

HighMAT™ e il logo HighMAT sono marchi di fabbrica o marchi di fabbrica registrati della Microsoft Corporation negli Stati Uniti e/o in altri Paesi.

Maneggiamento dei dischi

Per pulire i dischi

DVD-A DVD-V VCD CD

Pulire con un panno inumidito e poi asciugare con un panno asciutto.

RAM DVD-R

• Pulire con un pulitore per dischi DVD-RAM/PD opzionale (LF-K200DCA1, se disponibile). Non si devono mai usare panni o pulitori per CD, ecc.

Precauzioni per il maneggiamento dei dischi

• Non attaccare etichette o adesivi ai dischi (ciò può causare la deformazione del disco, rendendolo inutilizzabile).
• Non scrivere sul lato dell'etichetta con una penna biro o altro strumento per scrivere.
• Non usare spray di pulizia per dischi, benzina, diluenti, liquidi di prevenzione dell'elettricità statica o un qualsiasi altro solvente. Non usare protezioni o coperchi antigraffi. Non usare i seguenti dischi:
• Dischi con l'adesivo rimasto scoperto alla rimozione degli autoadesivi o etichette (dischi noleggiati, ecc.).
• Dischi che sono molto deformati o incrinati.
• Dischi di forma irregolare, come a forma di cuore.

Nota

I dischi continuano a girare perché i menu sono visualizzati. Quando si è finito, premere [■] per risparmiare il motore dell'unità e lo schermo del televisore.

Se si verificano dei problemi, fare riferimento alla sezione Diagnostica (→ pagg. 34, 35).

Arresto	La posizione viene memorizzata nelle sul display è visualizzato "RESUME". • Premere [▶] (lettura) per continuare lagettura. DVD-V Per rivedere i capitoli precedenti (→ pag. 14, Memoria della posizione) • Premere [■] per cancellare la posizione.
Pausa	Premere [▶] (lettura) per cominciare lagettura.
Salto	SKIP ▲ <sterile> <▶ <▶	WMA MP3 JPEG [▲▼]: Salto dei gruppi durante lagettura [▲▶]: Salto del contento durante lagettura
Ricerca (durante lagettura) Moviola (durante la停下)	SLOW/SEARCH ▲ <▶ <▶	Fino a 5 passi. • Premere [▶] (lettura) per cominciare lagettura. • VCD Moviola, sostanto nella direzione in avanti.
Video progressivo	Unità principale soltanto RDS PROGRESSIVE	PROG.

Quadro per quadro (durante la pausa)	Selazioneare Enter Confermare
Immissione del numero	1 2 3 4 5 6 7 8 9 0 10
Inizio della lettura da un gruppo selezionato	DVD-A WMA MP3 JPEG Una cartella sui dischi WMA/MP3 e JPEG è trattata come un "Group". PAGE GROUP → Sezioneare Confermare Premere [CANCEL] per cancellare i dati.
Ritorno alla schermata precedente	RETURN
Display dell'unità principale	FL DISPLAY SUBTITLE TOP MENU MENUE RETURN
Schermata di informazioni	WMA MP3 JPEG CD (CD text sostanto) Attiva/disattiva la schermata di informazioni
Menu del disco	DVD-A DVD-V Visualizza il menu principale di un disco DVD-V Visualizza il menu di un disco VCD Visualizza il menu di un disco

Vedere sotto per i dettagli.

Memoria della posizione

(Soltanto quando è visualizzato il tempo di lettura trascorso JPEG: Opera con tutti i contenuti JPEG.)

Questa posizione rimane memorizzata anche se si spegne l'unità, si cambia la sorgente o si cambia il disco.

Premere [POSITION MEMORY].

Fino a 5 dischi. - Quando viene memorizzato il sesto disco, la posizione più vecchia viene sostituita.

Quando si accende l'unità, si seleziona di nuovo "DVD/CD" o si inserisce il disco, viene visualizzato "RESUME".

Premere [▶] (lettura) per cominciare la lettura da quella posizione.

Per rivedere i capitoli precedenti DVD-V

Premere [▶] (lettura) quando è visualizzato il messaggio seguente.

Viene eseguita la lettura della parte iniziale di ciascun capitolo fino a quello attuale.

Non premere [▶] (lettura) se si desidera cancellare il ripasso.

Zoom

RAM DVD-V VCD

Premere diverse volte [SHIFT] + [ZOOM] per selezionare il rapporto di aspetto preselezionato o "Auto". (Just Fit Zoom)

Regolazioni fini (Manual Zoom)

Premere [▲▶]. - da × 1,00 a × 1,60 (in unità di 0,01) - da × 1,60 a × 2,00 (in unità di 0,02) - Mantenere premuto [ ] per cambiare più velocemente.

Audio

DVD-A DVD-V (con multiple colonne sonore) RAM VCD

Premere diverse volte [AUDIO] per selezionare la colonna sonora.

RAM VCD

Si può usare lo stato selezionare "L", "R" o "LR".

Premere [▲▶] per selezionare "On" o "Off" per la musica cantata. Leggere le istruzioni del disco per i dettagli.

Sottotitoli

DVD-V (con multipli sottotitoli) VCD (SVCD soltanto) RAM (soltanto attivazione/disattivazione)

Premere diverse volte [SUBTITLE] per selezionare la lingua dei sottotitoli.

Per cancellare/visualizzare i sottotitoli

Premere [▲▶] per selezionare "On" o "Off".

Velocità di riproduzione

(Soltanto quando può essere visualizzato il tempo di lettura trascorso)

Premere [QUICK REPLAY] per saltare indietro di alcuni secondi.

Salto di pagina

DVD-A

Durante la lettura o la pausa

Premere [SHIFT] + [PAGE].

La pagina cambia ogni volta che si fa ciò.

• Premere [RETURN] per tornare alla pag. 1.

REPEAT

Ripetizione della lettura

Lettura di tutti i gruppi, casuale e programmata

DVD-A DVD-V WMA MP3 JPEG

VCD CD (Non c'è indicazione sullo schermo.)

Ad ogni pressione del tasto durante l'arresto:

Tutti i gruppi (DVD-A) → Lettura programmata → Lettura casuale

Disattivato (Lettura normale)

Per uscire alla modalità di tutti i gruppi, lettura programmata e lettura casuale

Premere diverse volte [PLAY MODE] durante l'arresto. - Disabilitare la modalità di lettura HighMAT per usare la lettura casuale e la lettura programmata. Selezionare "Play as Data Disc" sul Other Menu (→ pag. 19). DVD-A Alcuni dischi contengono gruppi bonus. Se dopo la selezione di un gruppo appare la schermata della password, immettere la password con i tasti numerici per la lettura dei gruppi bonus. Vedere anche la copertina del disco.

Vedere sotto per i dettagli.

Ripetizione della lettura

(Soltanto quando è visualizzato il tempo di lettura trascorso

JPEG: Opera con tutti i contenuti JPEG.)

Durante la lettura

Premere diverse volte [REPEAT] per selezionare la sezione che si desidera ripetere.

Menu

Repeat

Off

RAM

PG REPEAT → ALL REPEAT (Intero disco) → REPEAT OFF

• Durante la lettura della lista di lettura

SCENE REPEAT → PL REPEAT → REPEAT OFF

DVD-A

TRACK REPEAT → GROUP REPEAT* → REPEAT OFF

DVD-V

CHAPTER REPEAT → TITLE REPEAT* → REPEAT OFF

VCD CD (Non c'è indicazione sullo schermo.)

TRACK REPEAT → ALL REPEAT (Intero disco) → REPEAT OFF

WMA MP3 (Non c'è indicazione sullo schermo.)

CONTENT REPEAT → GROUP REPEAT* → REPEAT OFF

JPEG (Non c'è indicazione sullo schermo.)

GROUP REPEAT* → REPEAT OFF

• Durante la lettura di tutti i gruppi (DVD-A), lettura programmata e lettura casuale, viene visualizzato "ALL REPEAT".

Lettura di tutti i gruppi, casuale e programmata

Lettura di tutti i gruppi

DVD-A

Premere [▶] (lettura).

■ Lettura casuale

1 DVD-A DVD-V WMA MP3 JPEG Premere i tasti numerici per selezionare un titolo o un gruppo (WMA MP3 JPEG premere poi [ENTER]). DVD-A

• Per impostare tutti i gruppi, premere [▲▶] per selezionare "All" e premere poi [ENTER].
• Per deselezionare un gruppo, premere i tasti numerici corrispondenti al gruppo che si desidera cancellare.

2 Premere [▶] (lettura).

• Si può eseguire la lettura di un massimo di 999 contenuti di suono/immagini in ordine casuale.

■ Lettura programmata (fino a 24 selezioni)

1 Premere i tasti numerici per fare le selezioni (WMA MP3 JPEG, e premere poi [ENTER]).

per es. DVD-V

• Per selezionare un numero di 2 cifre

per es. Per selezionare 25: [≥ 10]→ [2]→ [5]

WMA MP3 JPEG [2]→[5]→[ENTER]

Ripetere questo passo per programmare altre opzioni.

per es. CD

Per selezionare tutte le opzioni DVD-A DVD-V WMA MP3 JPEG (sul disco o nel titolo o gruppo)

Premere [ENTER] e [ ] per selezionare "ALL", e premere poi di nuovo [ENTER] per confermare.

Per cambiare il programma

DVD-A DVD-V WMA MP3 JPEG

Premere [ ] per fare una selezione.

-Per cambiare una opzione, ripetere il passo 1.

-Per cancellare una opzione, premere [CANCEL] (o selezionare "Clear" e premere [ENTER]).

• Premere [SHIFT] + [PAGE] per saltare 8 righe alla volta.

VCD CD

Ogni volta che si preme [CANCEL], l'opzione visualizzata viene cancellata.

Per cancellare l'intero programma

DVD-A DVD-V WMA MP3 JPEG

Premere [▲▼▲▶] per selezionare "Clear all" e premere [ENTER].

VCD CD

Durante l'arresto, premere [■] per cancellare tutto.

L'intero programma viene cancellato anche quando si spegne l'unità, si apre il cassetto del disco o si seleziona un'altra sorgente.

VCD CD Il programma rimane memorizzato.

TOP MENU O O	MENU O O	Lettura dei dischi di dati
TOP MENU O O	MENU O O	Lettura dei dischi HighMATTM
DIRECT NAVIGATOR		Lettura dei programmi
PLAY LIST		Lettura di una lista dilettura

Per i dettagli, vedere sotto e alle pagine seguenti.

Lettura dei dischi di dati

WMA MP3 JPEG Si può eseguire la lettura dei file JPEG dei dischi DVD-RAM, o la lettura dei dischi HighMAT, alla sua attivazione della funzione HighMAT. (→ pag. 19, "Play as Data Disc" in Other Menu). ■ Uso dei menu di lettura (eccettuati i file JPEG dei dischi DVD-RAM) 1 Premere [TOP MENU]. 2 Premere [▲▼] per selezionare "All", "Audio" o "Picture", e premere [ENTER]. Per uscire alla schermata premere [TOP MENU]. Uso dei menu di navigazione 1 Premere [MENU]. 2 Premere [▲▼◇] per selezionare il gruppo o il contenuto di suono/immagini, e premere [ENTER].

Gruppo Contenuto audio/immagini

• Per l'ascolto dei contenuti WMA/MP3 guardando le immagini JPEG sullo schermo Selezionare prima un file JPEG e poi selezionare i brani. (L'ordine opposto non è valido.) Per uscire alla schermata premere [MENU].

Per usare la schermata del contenuto per trovare un brano

CD (solo CD-text)

1 Premere [TOP MENU] o [MENU]. 2 Premere [▲▼] per spostarsi tra i brani, e premere [ENTER].

• Premere [SHIFT] + [PAGE] per saltare 10 righe alla volta.

Uso dei sottomenu WMA MP3 JPEG

1 Mentre il menu è visualizzato.

Premere [DISPLAY]

Le voci visualizzate sono diverse a seconda del tipo di software.

√Multi	Gruppi e contentuto
List	Contenuti sostanto
Tree	Gruppi sostanto
Thumbnail	Immagini miniaturizzate JPEG
Next group	Per passare ai gruppi successivi WMA MP3
Previous group	Per ritornare ai gruppi precedenti WMA MP3
All	File WMA/MP3 e JPEG
Audio	Soltanto i file WMA/MP3
Picture	Soltanto i file JPEG
Help display	Per cancellare tra i messaggi di guid e l'indicatore del tempo di detura trascorso
Find	Per la ricerca mediante il contentuto o titolo del gruppo (→ sotto)

2 Premere [▲▼] per selezionare un sottomenu e premere [ENTER].

Ricerca con un contenuto o titolo del grado WMA MP3 JPEG

Mettere il cursore sul titolo del gruppo per cercare un gruppo, o metterlo sul titolo del contenuto per cercare i contenuti.

1 Selezionare "Find" (⇒ sopra).

2 Premere [▲▼] per selezionare un carattere, e premere [ENTER].

Ripetere il procedimento per selezionare un altro carattere. Vengono anche le minuscole. - Premere [▲▲▶] per selezionare A, E, I, O e U. - Premere [←] per cancellare un carattere. - Cancellare l'asterisco (*) per cercare i titoli che cominciano con quel carattere.

3 Premere [▶] per selezionare "Find" e premere [ENTER].

Appare la schermata con i risultati della ricerca.

4 Premere [▲▼] per selezionare il contenuto o gruppo, e premere [ENTER].

Lettura dei dischi HighMAT™

WMA MP3 JPEG

1 Durante l'arresto premere [TOP MENU]. 2 Premere [▲▼▲] per selezionare l'opzione seguendo le istruzioni sullo schermo.

• Per cambiare lo sfondo del menu premere [DISPLAY]. Lo sfondo si cambia in quello registrato sul disco. Per uscire alla schermata premere [■].

■ Selezione alla lista

1 Durante la lettura premere [MENU]. 2 Premere [A] e poi [A▼] per selezionare le liste Playlist, Gruppo o Contenuto.

3 Premere [▶] e poi [▲▼] per fare una selezione, e premere poi [ENTER].

• Premere [SHIFT] + [PAGE] per saltare 10 righe alla volta.
• Per uscire alla schermata

Premere [MENU].

Lettura dei programmi

RAM

1 Premere [DIRECT NAVIGATOR].

I titoli appaiono solo se sono stati immessi. Non si possono cambiare i titoli dei programmi e dischi.

2 Premere [▲▼] o i tasti numerici per selezionare il programma.

• Premere [SHIFT] + [PAGE] per saltare 5 righe alla volta.
• Per selezionare un numero di 2 cifre, ad esempio 23: [≥10]→[2]→[3]
• Premere [▶] per visualizzare il contenuto del programma e del disco.

3 Premere [ENTER].

Per uscire dalla schermata, premere [DIRECT NAVIGAT].

Lettura di una lista di lettura

RAM

(Soltanto quando il disco contiene una lista di lettura)

1 Premere [PLAY LIST].

2 Premere [▲▼] o i tasti numerici per selezionare la lista di lettura.

• Premere [SHIFT] + [PAGE] per saltare 10 righe alla volta.
• Per selezionare un numero di 2 cifre, ad esempio 23: [≥10]→[2]→[3]

3 Premere [ENTER].

• Per uscire alla schermata, premere [PLAY LIST].

Suggerimenti per la creazione dei dischi WMA/MP3 e JPEG (Per CD-R, CD-RW)

• I dischi devono essere conformi al livello ISO9660 1 o 2 (eccettuati i formati estesi).
• Questa unità è compatibile con la multissessione ma, se ci sono molte sessioni, l'inizio della lettura richiede più tempo. Per evitare ciò, mantenere al minimo il numero di sessioni.

Assegnazione dei nomi alle cartelle e ai file

Al momento della registrazione, aggiungere un prefisso di 3 cifre ai nomi dei file e delle cartelle nell'ordine desiderato di scrittura (ciò potrebbe a volte non essere possibile).

I file devono avere l'estensione: ".WMA" o ".wma", "MP3" o "mp3", ".JPG", ".jpg", ".JPEG" o ".jpeg"

per es. MP3 radice

WMA

• La lettura dei file WMA protetti dalle copie non è possibile.

MP3

• Questa unità non è compatibile con gli identificatori ID3.
• Velocità di campionamento compatibile: 8, 11,02, 12, 16, 22,05, 24, 32, 44,1 e 48 kHz

JPEG

• Per guardare i file JPEG con questa unità:
• Trasferirli da una videocamera digitale conforme allo standard DCF (Design rule for Camera File system) Versione 1.0. Alcune videocamere digitali hanno funzioni che non sono supportate dallo standard DCF Versione 1.0, come la rotazione automatica delle immagini, che potrebbero non permettere la visione delle immagini. - Non alterare in alcun modo i file o salvarli sotto un nome diverso.
• Questa unità non può visualizzare le immagini in movimento, MOTION JPEG ed altri formati simili, le immagini fisse diverse da JPEG (per es. TIFF) o riprodurre il suono associato.

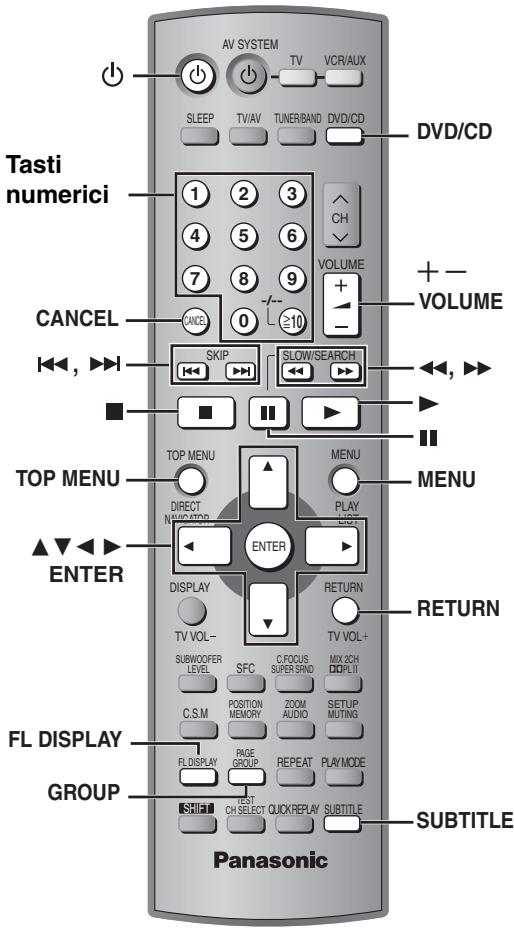

(Per la posizione dei tasti del telecomando, vedere a pag. 10.)

1 DISPLAY

Premere una volta. (Quando viene premuto due volte, appare l'indicatore del tempo di lettura trascorso → sotto.) Le voci visualizzate sono diverse a seconda del tipo di supporto.

2 Selezionare il menu.

3 Effettuare le regolazioni.

4 Premere per uscire.

Menu principale

Program Group Title Chapter Track Playlist Content	Per cominciare da una opzione specifica
Time	Per saltare in incrementi o decrementi (Time Slip) 1 Premere due volte [ENTER] per visualizzare l'indicatore di scarto di tempo. 2 Premere [▲▼] per selezionare il tempo, e premere [ENTER]. •Mantenere premuto [▲▼] per cancellare più velocamente. Per avviare da un tempo specifico (Time Search) Per cancellare la visualizzazione del tempo restante/trascorso
Audio	(→ pag. 14)
	WMA MP3 Per visualizzare la velocità dei bit o la frequenza di campionamento attuale

Still Picture	Per cancellare le immagini fisse
Thumbnail	Per visualizzare le immagini miniaturizzate
Subtitle	(→ pag. 14)
Marker (VR)	RAM Per richiamare un marcatore registrato con i registratori DVD-Video Per richiamare un marcatore: [▲▼] → [ENTER]
Angle	(con multipli angoli) Per selezionare l'angolo
Rotate Picture	Per ruotare le immagini
Slideshow	Per attivare/disattivare la proiezione di diapositive Per cancellare la sincronizzazione per la proiezione di diapositive (0–30 sec)

■ Indicatore del tempo di lettura trascorso (eccetto JPEG) Condizione: lettura, pausa o moviola/ricerca. Posizione attuale. Opzione correntemente selezionata per la lettura. Premere [△▽] per selezionare il tempo di lettura trascorso o il tempo restante.

Altre impostazioni

Play Speed

DVD-A (Parte del film) RAM DVD-V Per cancellare la velocità digettura -da ×0,6 a ×1,4 (in passi di 0,1 unità) -Dogo aver cancellato la velocità -L'uscita è stereofonica. -La frequenza campione di 96 kHz viene convertità in quella di 48 kHz.

Menu di lettura

(Soltanto quando è visualizzato il tempo di lettura trascorso.)

JPEG: Opera con tutti i contenuti JPEG.

Repeat	(→ pag. 15)
A-B Repeat	Eccetto JPEG RAM (Parte dell'immagine fissa) Per ripetere una sezione specifica Premere [ENTER] sui punti iniziale e finale. Premere di nuovo [ENTER] per cancellare.

Marker

	Eccetto RAM Per marcare fino a 5 positivi di ripetizione dellagettura
Marker	[ENTER] (L'unità è ora pronta ad accettare i marcatori.) Per marcare una posizione: [ENTER] (sul punto desiderato) Per marcare un'altra posizione: [▲ ▲ ] → [ENTER] Per richiamare un marcatore: [▲ ▲ ] → [ENTER] Per cancellare un marcatore: [▲ ▲ ] → [CANCEL] • Questa funzione non può essere usata durante lagettura programmata e lagettura casuale.

Picture Menu (Menu delle immagini)

Picture Mode	Normal Cinema1: Rende più dolci le immagini e migliorai i dettagli nelle scene scure. Cinema2: Rende più nitide le immagini e migliorai i dettagli nelle scene scure. Animation Dynamic User(Premere [ENTER] per selezionare "Picture Adjustment") (→ sotto)
	Picture Adjustment Contrast Brightness Sharpness Colour Gamma (Regola la luminosità delle parti scure.) Depth Enhancer Riduce il rumore di fondo per dare una sensazione di maggiore profundità. Questa funzione non più essere usata con Cinema1 o 2 (→{sopr} )
Video Output Mode	Durante lagettura dei dischi NTSC •480I (Interlacciata) ←→ 480P (Progressivo)
Transfer Mode	Se si è selezionato "480P" (→{sopr}), selezionare il tipo di conversione per l'uscita progressiva adatto al tipo di materiale. Auto1(normale): Per la visione dei film Auto2: Per la visione dei film (come Auto1, ma in grado di convertire il video progressivo di 30 quadri al secondo) Video: Per il materiale video

Audio Menu (Menu del suono)

Dolby Pro Logic II	(→ pag. 24)
Dialogue Enhancer	Per renderse più facile l'ascolto dei dialoghi nei filmDVD-V (Dolby Digital, DTS, MPEG, 3 o più canali, con i dialoghi registrati sul canale centrale)On ←→ Off
Multi Re-master	RAM DVD-V (Dischi registrati a 48 kHz soltanto)DVD-A (Dischi registrati a 44,1 kHz e 48 kHz soltanto)VCD CD·Durante l'uscita di due canali di quosti dischi, questa funzione produce un suono più naturale con l'aggiunta di segnali di frequenza più alta non registrati sul disco, per esempio, durante lagettura dei DVD-Video di 48 kHz a 96 kHz. (Frequenza campione → pag. 31)·Durante l'uscita multicanale di questi dischi, questa funzione riproduce le frequenze perdute durante la registrazione, per un suono più vicino a quello originale.WMA MP3 (La registrazione del disco è diversa da quella a 8 kHz, 16 kHz e 32 kHz) Questa funzione riproduce le frequenze più alto perdute durante la registrazione, per un suono più vicino a quello originale.1 → 2 → 3 → Off↑DVD-A DVD-V CD (LPCM/PPCM)1 Tempo velocce (per es., pop e rock)2 Tempi vari (per es., jazz)3 Tempo lento (per es., musica classica)Altri dischi1 Effetto leggero2 Effetto medio3 Effetto forte

Display Menu (Menu di visualizzazione)

Information	On←→Off (PPEG: Off, Date, Details)
Subtitle Position	Da 0 a -60 in passi di 2 unità
Subtitle Brightness	Auto, da 0 a -7
4:3 Aspect	Per selezionare come visualizzare le immagini create per gli schermi con aspetto 4:3 su un tevisore 16:9 Normal: Allunga orizzontalmente le immagini. Auto: Espande le immagini letterbox 4:3 per riempire maggiornente lo schermo. Le altre immagini appaiano interamente al centro dello schermo. Shrink: Le immagini appaiano al centro dello schermo. Zoom: Espande tutte le immagini per riempire lo schermo. Se il tevisore ha una funzione simile, usarla per ottenere un effetto migliorare.
Just Fit Zoom	Per selezionare il formato dello schermo appropriato al tevisore usato
Manual Zoom	Per la zoomata manuale di avvincamento o di allontanamento
Bitrate Display	RAM DVD-V VCD DVD-A (Parte del film) On←→Off
GUI See-through	On←→Off
GUI Brightness	Da -3 a +3

Other Menu (Menu Altro)

Play as DVD-Video o Play as DVD-Audio	Durante l'arresto • Selezionare “Play as DVD-Video”, per eseguire lagettura del contento del DVD-Video sulDVD-Audio.
Play as DVD-VR, Play as HighMAT o Play as Data Disc	Durante l'arresto • Selezionare “Play as Data Disc” per lagettura dei file JPEG dei DVD-RAM, o per lalettura dei dischi HighMAT penza usare la funzione HighMAT.

Tipo del segnale

LPCM/PPCM/Digital/DTS/MPEG: Tipo di segnale

kHz (Frequenza di campionamento)/bit/ch (Numero di canali)

Esempio: 3/2.1ch

.1: Effetto di Bassa frequenza (non visualizzato se non c'è il segnale)

0: Niente surround 1: Surround monofonico 2: Surround stereofonico (destro/ sinistro)

1: Centrale 2: Anteriore sinistro+Anteriore destro 3: Anteriore sinistro+Anteriore destro+Centrale

(Per la posizione dei tasti del telecomando, vedere a pag. 10.)

1 Visualizzare il menu di impostazione.

2 Selezionare la voce e la durata.

3 Selezionare l'opzione.

4 Effettuare le impostazioni.

5 Premere per uscire.

• Le impostazioni rimangono invariate anche se si dispone l'unità nella modalità di attesa.
• Le opzioni sottolineate sono le regolazioni di fabbrica.

QUICK SETUP consente le impostazioni successive delle opzioni nella sezione ombreggiata.

Scheda "Disc"

Audio Selezionale la lingua dell'audio.	• English • (Opzioni delle lingue)*1 • Original*2 • Other*****3
Subtitle Selezionale la lingua dei sottotitoli.	• Automatic*4 • English • (Opzioni delle lingue)*1 • Other*****3
Menu Selezionale la lingua dei menu dei dischi. Se si cambia la lingua sul menu da QUICK SETUP si cambia nelle questa impostazione.	• English • (Opzioni delle lingue)*1 • Other*****3
Ratings Regolare un livello di accesso per limitare lagettura video DVD. •Seguire le istruzioni sullo schermo.	Regolazione del livello di accesso (Quando è selezionato il livello 8) •8 No Limit • Da 1 a 7 •0 Lock All: Per impedire lagettura dei dischi sulla livelli di accesso. Cambiamento dei livelli di accesso (Quando è selezionato un livello da 0 a 7) •Unlock Player • Change Password • Change Level • Temporary Unlock

1 Opzioni delle lingue: French, German, Italian, Spanish, Portuguese, Swedish e Dutch. 2 Viene selezionata la lingua originale designata sul disco.

*3 Immettere un numero di codice facendo riferimento alla tabella a pag. 31.

*4 Se la lingua selezionata per "Audio" non è disponibile, i sottotitoli appaiono in quella lingua (se è disponibile sul disco).

Scheda "Video"

TV Aspect Selezionare l'impostazione adatta al televisore e alle proprie preferenze.	●4:3 Pan&Scan: Televisore con aspetto regolare (4:3) I lati dell'immagine widescen sono tagliati in modo da riempire lo schermo (a meno che sia vietato dal disco). ●4:3 Letterbox: Televisore con aspetto regolare (4:3) L'immagine widescen è visualizzata nella stile letterbox.
	●16:9: Televisore widescen (16:9)
TV Type Selezionare secondo il tipo di televisore usato.	●Standard (Direct View TV) ●CRT Projector ●LCD TV/Projector ●Projection TV ●Plasma TV
Time Delay Se si è collegato uno schermo al plasma, regolare se il suono non è sincronizzato con le immagini.	●0ms ●20ms ●40ms ●60ms ●80ms ●100ms
Video Out (AV/Component) Sceglierie il formato del segnale video d'uscita dal terminale SCART (AV) e Component.	●Video/Y PB PR ●S-Video/Y PB PR ●RGB/No Output
Still Mode Specificare il tipo di imagine visualizzata durante la pausa.	●Automatic ●Field: Le immagini non sono sfocate, ma la loro qualità è inferiore. ●Frame: La qualità generale è alta, ma le immagini potrebbero apparire sfocate.
NTSC Disc Output Per lagettura dei dischi NTSC, selezionare l'uscita PAL 60 o NTSC (→ pag. 11)	●PAL60: quando è collegato un tevisore PAL ●NTSC: quando è collegato un tevisore NTSC

Scheda "Audio"

Dynamic Range Compression	•Off •On: Regolare la chiarezza,anche quando il volume è basso,mediante la compressione della gamma del livello del suono più basso e del livello del suono più alto.È comoda per la visione di notte.(Possibile soltanto con il Dolby Digital)
Audio during Search	•On •Off
Speaker Setting (→ sotto) Regolare il tempo di ritardo dei diffusori centrale e surround.	•Centrale: 0.0/1.0/2.0/3.0/4.0/5.0 ms •Surround (L/R):0.0/5.0/10.0/15.0 ms

■ Scheda "Display"

Menu Language	• English • Français • Deutsch • Italiano • Espanol • Português • Svenska • Nederlands
On-Screen Messages	•On •Off

Scheda "Others"

FL Dimmer	•Bright •Dim •Auto: Il display viene oscurato durante lagettura, ma si illumina quando si esegue quello operazione.
HighMAT	•Enable •Disable (Impossibile usare la funzione HighMAT)
QUICK SETUP	•Yes •No
Re-initialize Setting Ciò fa tornare tutti i valori dei menu Setup alle impostazioni predefinite.	•Yes: Viene visualizzata la schermata della password se si impostano i Ratings (→pag. 20). Immettere la stessa password.后再o che “INIT” è scomparso dal display, spegnere l'unità e riaccenderla. •No

Cambiamento del tempo di ritardo (Speaker Setting)

(Efficace per la riproduzione del suono multicanale)

(Diffusori centrale e surround soltanto.)

Per l'ascolto ottimale con il suono di 5,1 canali, tutti i diffusori, eccettuato il subwoofer, devono essere alla stessa distanza dalla posizione di ascolto. Se si devono sistemare i diffusori centrale o surround più vicini alla posizione di ascolto, regolare il tempo di ritardo per compensare la differenza.

1 Premere [▲▼] per selezionare la casella del tempo di ritardo, e premere [ENTER]. 2 Premere [▲▼] per impostare il tempo di ritardo, e premere [ENTER].

Se la distanza a o b è inferiore a c, trovare la differenza nella relativa tabella e cancellare con la regolazione consigliata.

:Sistemazione consigliata

Diffusore centrale

Differenza	Regolazione
34 cm circa	1.0 ms
68 cm circa	2.0 ms
102 cm circa	3.0 ms
136 cm circa	4.0 ms
170 cm circa	5.0 ms

Diffusore surround

Differenza	Regolazione
170 cm circa	5.0 ms
340 cm circa	10.0 ms
510 cm circa	15.0 ms

Per finire l'impostazione dei diffusori

Premere [per selezionare "Exit", e premere [ENTER].

Preselezione automatica

Si possono preselezionare fino a 15 stazioni in ciascuna delle bande AM e FM.

Unità principale soltanto

1 Premere [INPUT SELECTOR] per selezionare "FM" o "AM". 2 Premere [-TUNE MODE] per selezionare "MANUAL".

Ad ogni pressione del tasto: MANUAL←→PRESET

3 Premere [v TUNING] o [TUNING ] per sintonizzare la frequenza più bassa (FM: 87.50, AM: 522). 4 Mantenere premuto [MEMORY].

Rilasciare il tasto quando viene visualizzato "FM AUTO" o "AM AUTO".

Il sintonizzatore preseleziona nei canali in ordine ascendente tutte le stazioni che può ricevere.

• Dopo la preselezione delle stazioni, viene visualizzato "SET OK". Si sente l'ultima stazione preselezionata.
• Viene visualizzato "ERROR" se la preselezione automatica non è possibile. In tal caso, preselezionare manualmente i canali (→ pag. 23).

Selezione dei canali preselezionati

1 Premere [TUNER/BAND] per selezionare "FM" o "AM". 2 Premere i tasti numerici per selezionare il canale.

In alternativa, premere [v CH] o [^ CH].

Per selezionare un numero di 2 cifre, per es., 12: [≥10]→[1]→[2]

Quando si riceve una trasmissione stereofonica.

■ Se il rumore FM è eccessivo Unità principale soltanto

Mantenere premuto [-FM MODE] per visualizzare "MONO".

Mantenere di nuovo premuto [-FM MODE] per cancellare la modalità.

La modalità si cancella anche quando si cambia la frequenza.

Sintonia manuale

Unità principale soltanto

1 Premere [INPUT SELECTOR] per selezionare "FM" o "AM". 2 Premere [-TUNE MODE] per selezionare "MANUAL". 3 Premere [v TUNING] o [TUNING ^] per selezionare la frequenza.

Per avviare la sintonia automatica, mantenere premuto [v TUNING] o [TUNING ^] finché la frequenza comincia a scorrere. La sintonia si arresta quando viene trovata una stazione.

Preselezione dei canali uno alla volta

1 Sintonizzare la stazione (→ sopra). 2 Premere [ENTER]. 3 Mentre "PGM" lampeggia sul display, premere i tasti numerici per selezionare un canale.

Oppure, premere [v CH] o [^ CH] e poi [ENTER].

La stazione che occupa un canale viene cancellata se se ne preseleziona un'altra sullo stesso canale.

Trasmissione RDS

Unità principale soltanto

L'unità può visualizzare i dati di testo trasmessi dal sistema di dati radio (RDS) disponibile in alcune aree.

Se la stazione che si sta ascoltando trasmette segnali RDS, sul display si accende "RDS".

Premere [RDS] per visualizzare i dati di testo.

Ad ogni pressione del tasto:

PS → PTY → Indicazione della frequenza

Indicazioni PTY
NEWS	VARIED	FINANCE	COUNTRY
AFFAIRS	POP M	CHILDREN	NATIONAL
INFO	ROCK M	SOCIAL A	OLDIES
SPORT	M.O.R. M*	RELIGION	FOLK M
EDUCATE	LIGHT M	PHONE IN	DOCUMENT
DRAMA	CLASSICS	TRAVEL	TEST
CULTURE	OTHER M	LEISURE	ALARM
SCIENCE	WEATHER	JAZZ

"M.O.R.M" = Musica leggera

Nota

Le indicazioni RDS potrebbero non essere disponibili se la ricezione è scarsa.

Collegamento delle antenne opzionali

Usare antenne esterne se la ricezione radio è scarsa.

• Staccare l'antenna quando non si usa l'unità.
• Non usare l'antenna esterna durante i temporali.

Controllo del campo sonoro Cambia la qualità del suono.

Super Surround Aggiunge effetti surround al suono stereo.

Fuoco centrale Per dei dialoghi più chiari.

Dolby Pro Logic II Cambia il suono stereofonico nel suono surround.

Nota

• Quando si collega la cuffia, non si può usare il seguente sistema del campo sonoro. (Controllo del campo sonoro effettuato)
• Quando si usano questi sistemi del campo sonoro con alcune sorgenti, si potrebbe verificare una riduzione della qualità del suono. In tal caso, disattivare il sistema del campo sonoro.

Vedere [pagina] per i dettagli.

Controllo del campo sonoro

Premere [SFC].

Ad ogni pressione del tasto: HEAVY: Aggiunge vigore alla musica rock. CLEAR: Rende più chiari i suoni più alti. SOFT: Per la musica di sottofondo. DISCO: Riverbera il suono per dare la sensazione di essere in una discoteca. LIVE: Rende più vivi i suoni dei cantanti. HALL: Espande il suono per dare la sensazione di essere in una sala da concerto. FLAT: Cancellazione (non vengono aggiunti effetti) (preselezione della fabbrica).

Per controllare l'impostazione attuale Premere [SFC].

Super Surround

Premere [SUPER SRND].

Ad ogni pressione del tasto:

MUSIC: Aggiunge gli effetti surround alle sorgenti stereo.

MOVIE: Usare questa modalità per la lettura dei supporti dei film.

PARTY: Il suono è stereofonico indipendente alla direzione in cui si è rivolti.

(disattivato): Cancellazione

• Si può regolare il volume dei diffusori surround per ottenere l'effetto surround migliore (→ pag. 25, Regolazioni del livello dei diffusori).
• Super Surround non funziona durante la lettura dei DVD registrati con il Dolby Digital o DTS.
• Quando Super Surround è attivato, il Dolby Pro Logic II (→ a destra) si disattiva.

Fuoco centrale

(Dischi in cui i dialoghi sono registrati nel canale centrale)

Si può fare in modo che il suono del diffusore centrale sembri provenire dal televisore.

Premere [SHIFT] + [C. FOCUS].

CENTER FOCUS ON ↔ CENTER FOCUS OFF

• Questa funzione non può essere usata quando quella Super Surround è attivata. Ciò opera anche quando il Dolby Pro Logic II è attenuato.

Dolby Pro Logic II

Il Dolby Pro Logic II è un decoder avanzato che ricava 5 canali surround (anteriore destro e sinistro, centrale, surround destro e sinistro) da qualsiasi programma stereofonico, che sia codificato specificamente Dolby Surround o meno.

Premere [DOPLII].

Ad ogni pressione del tasto:

MOVIE: Supporti dei film, registrati con il

Dolby Surround.

MUSIC: Sorgenti stereo

OFF: Cancellazione

Ciò opera soltanto nella modalità DVD/CD. - "DOLII" si accende quando c'è l'effetto.

Vedere sotto per i dettagli.

Regolazioni del livello dei diffusori

Questo è uno dei modi di ottenere gli effetti surround appropriati.

Regolare allo stesso livello dei diffusori anteriori.

Preparativi

Premere [DVD/CD].

1 Durante l'arresto

Premere [SHIFT] + [TEST] per emettere il segnale di test.

L: Anteriore sinistro C: Centrale R: Anteriore destro RS: Surround destro LS: Surround sinistro

2 Premere [VOLUME, +] o [-] per regolare normalmente il livello del volume usato per l'ascolto. 3 Premere [▲] (aumento) o [▼] (riduzione) per regolare il livello di ciascun diffusore.

C, RS, LS: Da -6 dB a +6 dB (L, R: È regolabile soltanto il bilanciamento.) - Per provare il bilanciamento dei diffusori anteriori, durante l'uscita del segnale di test, premere [▶].

Per arrestare il segnale di test

Premere di nuovo [SHIFT] + [TEST].

Nota

Non c'è uscita dal canale SW (subwoofer).

Per regolare il livello dei diffusori durante la lettura

(Efficace per la lettura dell'audio multicanale o con il Dolby Pro Logic II attenuato.)

1 Premere [CH SELECT] per selezionare il diffusore.

SW: Subwoofer

• Il canale SW può essere regolato soltanto se il disco include il canale del subwoofer.
• SW non appare sul display e non può essere regolato se Dolby Pro Logic II è attivato.
• Sul display appare S al posto di RS e LS quando si seleziona "MUSIC" o "MOVIE" con Super Surround (→ pag. 24). In tal caso, si può regolare allo stesso tempo il livello di entrambi i diffusori surround.

S: Da -6 dB a +6 dB

2 Premere [▲] (aumento) o [▼] (riduzione) per regolare il livello di ciascun diffusore.

C, RS, LS, SW: Da -6 dB a +6 dB

(L, R: È regolabile soltanto il bilanciamento.)

• Per regolare il bilanciamento dei diffusori anteriori

Durante la lettura, premere [◀ ▶]

Vedere a pagina per i dettagli.

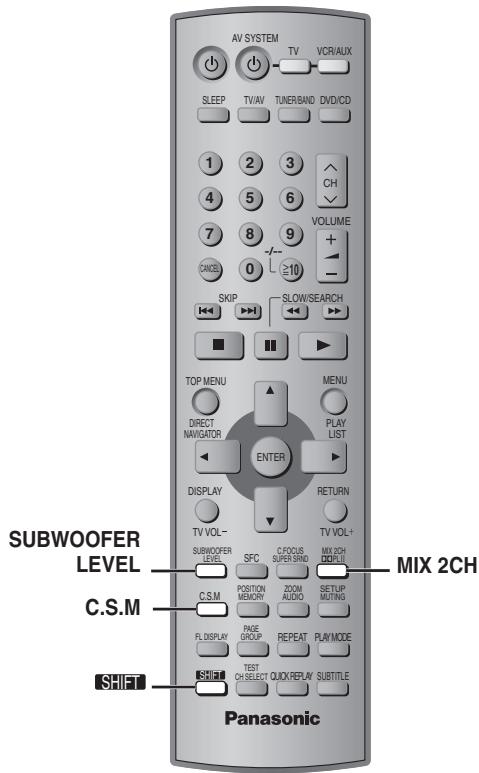

Riduzione a 2 canali

Quando necessario, si può far uscire il segnale ridotto a 2 canali (per es., se si intende registrare il suono di 5,1 canali con un altro componente).

Premere [SHIFT] + [MIX 2CH].

MIX 2CH ON ↔ MIX 2CH OFF

Nota

Se "D.MIX" lampeggia sul display, il disco contiene segnali di multipli canali che non possono essere ridotti a 2. DVD-A

Livello del subwoofer

Premere [SUBWOOFER LEVEL].

SUB W 1→SUB W 2→SUB W 3→SUB W 4 (preselezione della fabbrica)

Memoria del suono personalizzato

DVD-A DVD-V VCD CD

Regolazione del suono disponibile:

Livello del subwoofer, Fuoco centrale, Controllo del Campo sonoro, Super Surround

Dopo la regolazione del Campo sonoro o della qualità del suono, mantenere premuto [C.S.M].

Richiamo delle regolazioni

L'unità richiama le regolazioni quando si esegue di nuovo la lettura del disco.

• Le regolazioni vengono sostituite se sono cambiate.
• Quando si memorizzano le regolazioni per il 31° disco, le regolazioni del disco più vecchio si cancellano.
• Premere [C.S.M] finché non viene visualizzato "CSM" per cancellare l'impostazione del suono per il disco.
• Premere [C.S.M] finché "CSM" è spento per richiamare l'impostazione del suono per il disco.

Timer di spegnimento automatico: spegne l'unità dopo un tempo regolato.

Silenziamento

Vedere sotto per i dettagli.

Timer di spegnimento automatico

Premere [SLEEP] per selezionare il tempo (in minuti).

Per cancellare il timer

Premere [SLEEP] per selezionare "OFF".

Per controllare il tempo restante

Premere di nuovo [SLEEP].

Per cancellare l'impostazione

Ripetere la procedura dall'inizio.

Silenziamento

Premere [MUTING].

Sul display dell'unità lampeggia "MUTING".

Per cancellare

• Premere di nuovo [MUTING] o ridurre il volume al minimo (--- dB), e rialzarlo poi al livello desiderato.
• Il silenziamento si cancella quando si dispone l'unità in modalità standby.

Uso della cuffia

1 Ridurre il volume e collegare la cuffia (non fornita).

Tipo di spina cuffia: 3,5 mm stereo

2 Regolare il volume della cuffia con [VOLUME].

• Il suono diventa automaticamente stereofonico (2 canali).

Nota

Per evitare di danneggiare l'udito, non ascoltare per lunghi periodi di tempo.

Esempio di collegamento

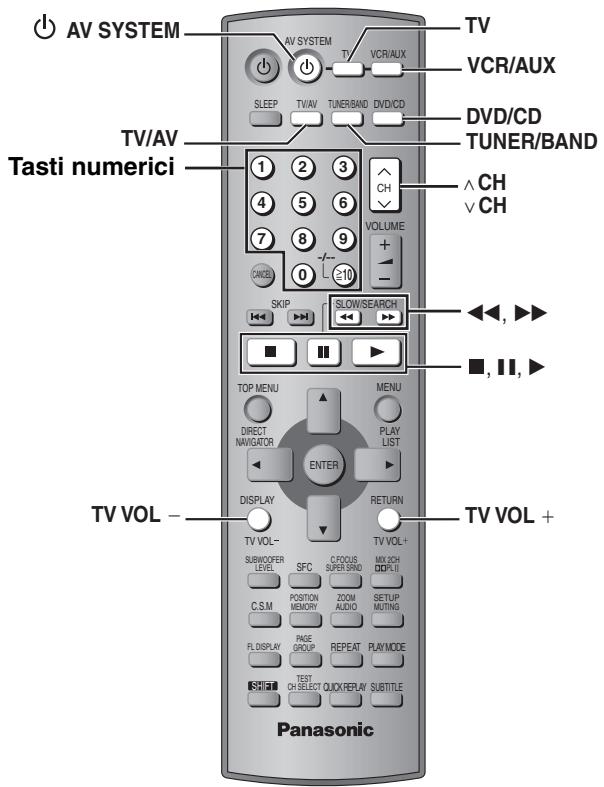

Funzionamento del televisore e del videoregistratore

Per far funzionare un televisore o un videoregistratore Panasonic, si può usare il telecomando. Collegare il componente facendo riferimento a "Esempio di collegamento" (→ pag. 28).

Nota

Il telecomando potrebbe non funzionare correttamente con alcuni modelli.

Televisore

Preparativi

• Puntare il telecomando sull'unità e premere [TV] per far accendere il tasto.
• Puntare il telecomando sul televisore per le operazioni seguenti.

Per accendere/spegnere il televisore

Premere [OVAVSYSTEM].

Per selezionare la modalità d'ingresso video del televisore

Premere [TV/AV].

Per cambiare i canali

Premere [CH] o [CH].

Per regolare il volume

Premere [TV VOL-] o [TV VOL+].

Cambiamento del codice del telecomando

HT870

Questo telecomando può funzionare con marche di televisori e videoregistratori. Cambiare il codice per far funzionare il componente (quello).

Puntare il telecomando sul componente.

Mantenendo premuto [TV] o [VCR/AUX]

Premere un tasto numerico per impostare la prima cifra, e poi la seconda cifra.

Il telecomando emette il segnale di accensione/spegnimento. Se il codice è corretto, il componente si accende e spegne. In caso contrario, provare a impostare un altro codice.

Nota

Impostare di nuovo i codici dopo aver cambiato le batterie.

Videoregistratore

Preparativi

• Cambiare la modalità d'ingresso video sul televisore ("VIDEO 2" nell'esempio).
• Puntare il telecomando sull'unità e premere [VCR/AUX] per far accendere il tasto.
• Puntare il telecomando sul videoregistratore per le operazioni seguenti.

Per accendere/spegnere il videoregistratore

Premere [VCR/SYSTEM].

Riproduzione, pausa e arresto

Premere [▶] (lettura), [■] o [■].

Avanti veloce e riavvolgimento

Premere [◀] o [▶].

Collegamento di un laserdisc o giradischi

Collegare l'uscita di un videoregistratore (→ pag. 28) e selezionare "VCR" come sorgente.

Si consiglia di usare un giradischi con equalizzatore fono incorporato. Se il componente usato non ha un equalizzatore incorporato, collegarlo prima a un equalizzatore separato e poi all'unità.

Funzionamento della piastra a cassette

Ascolto del registratore a cassette

Premere più volte [VCR/AUX] per selezionare "AUX" come sorgente.

Registrazione con la piastra a cassette

1 Premere [DVD/CD] per selezionare "DVD/CD". Oppure premere [TUNER/BAND] per selezionare "FM" o "AM". 2 Iniziare la registrazione e la riproduzione.

HT870

Lista dei codici dei televisori

Lista dei codici dei videoregistratori

Altre opzioni di posizionamento dei diffusori

Montaggio a parete

Avvitare una vite (non fornita) nella parete. 2 Appendere saldamente il diffusore alla vite usando il foro del diffusore.

Parete o pilastro

La parete o il pilastro a cui attaccare i diffusori devono poter supportare un peso di 10 kg per ciascuna vite. Per attaccare i diffusori alla parete, rivolgersi a un muratore esperto. Il modo sbagliato di attaccare potrebbe danneggiare la parete o il diffusore.

HT870

• Per montare il diffusore anteriore sulla parete, si consiglia di usare una cordicella (non fornita) per evitare che cada (→ pag. 5).
• Per il montaggio su parete dei diffusori anteriori e surround si consiglia di usare cavi dei diffusori opzionali. (Si possono anche rimuovere i cavi dei diffusori dai tubi forniti con questo sistema.)

Diffusori anteriori e surround HT870, Diffusore centrale HT520

Premere il cavo nella canalatura in modo che il diffusore aderisca alla parete.

Diffusore centrale HT870

In questa posizione, il diffusore può facilmente cadere se viene spostato a destra o a sinistra.

• Spostare il diffusore in modo che la vite sia in questa posizione.

Montaggio dei supporti dei diffusori (non forniti)

HT870 (Diffusore centrale soltanto), HT520

Accertarsi che i supporti soddisfino queste condizioni prima di acquistarli.

Osservare il diametro e la lunghezza delle viti, e la distanza tra le viti, come indicato nel diagramma.

• I supporti devono poter supportare almeno 10kg
• I supporti devono essere stabili anche con i diffusori in una posizione alta.

per es., HT520 Diffusore anteriore

Attaccare i supporti con questi fori metallici.

Spessore piastra da 7 a 10 mm

Precauzioni per la sicurezza

Sistemazione

Sistemare l'unità su una superficie piana, dove non ci sono la luce diretta del sole, alte temperature, alta umidità e vibrazioni eccessive. Queste condizioni possono danneggiare il mobile e gli altri componenti, riducendo la vita di servizio dell'unità.

Non mettere oggetti pesanti sull'unità.

Tensione

Non usare fonti di alimentazione ad alta tensione. Ciò potrebbe sovraccaricare l'unità e causare un incendio.

Non usare una fonte di alimentazione in c.c. Controllare con cura la fonte di alimentazione se si usa l'unità su una nave od altri luogo dove viene usata la corrente continua.

Protezione del cavo di alimentazione c.a.

Accertarsi che il cavo di alimentazione c.a. sia collegato correttamente e che non sia danneggiato. Se il cavo di alimentazione non è collegato correttamente ed è danneggiato, può causare un incendio o scosse elettriche. Non tirare, piegare o mettere oggetti pesanti sul cavo.

Per staccare il cavo, prenderlo saldamente per la spina. Se si tira il cavo di alimentazione c.a., c'è pericolo di scosse elettriche.

Non maneggiare la spina con le mani bagnate. C'è pericolo di scosse elettriche.

Oggetti estranei

Fare attenzione che non cadano oggetti metallici all'interno dell'unità. C'è pericolo di scosse elettriche o di un malfunzionamento.

Fare attenzione che non cadano liquidi all'interno dell'unità. C'è pericolo di scosse elettriche o di un malfunzionamento. Se ciò dovesse accadere, staccare immediatamente il cavo di alimentazione dalla presa di corrente e rivolgersi al rivenditore.

Non spruzzare insetticidi sopra o dentro l'unità. Essi contengono gas infiammabili che potrebbero prendere fuoco se spruzzati dentro l'unità.

Riparazioni

Non cercare di riparare l'unità da soli. Se il suono si interrompe, gli indicatori non si accendono, esce del fumo o si verifica un qualsiasi altro problema non descritto in queste istruzioni, staccare il cavo di alimentazione c.a. e rivolgersi al rivenditore o ad un centro di assistenza autorizzato. C'è pericolo di scosse elettriche o di danni all'unità se viene riparata, smontata o rimontata da personale non qualificato.

Estendere la durata staccando il cavo di alimentazione alla presa di corrente se non si intende usare l'unità per un lungo periodo di tempo.

Manutenzione

Pulire l'unità con un panno morbido e asciutto.

• Mai usare alcol, diluenti per vernici o benzina per pulire l'unità.
• Prima di usare un panno trattato chimicamente, leggere attentamente le istruzioni che accompagnano il panno.

Prima di spostare l'unità, accertarsi che il cassetto del disco sia vuoto.

In caso contrario, si rischia di danneggiare seriamente il disco o l'unità.

Decodificatore

Un decodificatore ricostituisce i segnali audio codificati dai DVD in segnali normali. Tale processo viene chiamato decodifica.

Dolby Digital

È un metodo di decodifica dei segnali digitali sviluppato dai Dolby Laboratories. Oltre ad essere stereofonici (2 canali), questi segnali possono anche essere audio a canale multiplo. Tramite questo metodo può essere registrata una grande quantità di informazioni audio su ogni disco.

DTS (Digital Theater Systems)

Questo sistema surround viene usato in molte sale cinematografiche di tutto il mondo. I canali sono ben separati, per cui sono possibili effetti sonori realistici.

Gamma dinamica

La gamma dinamica è la differenza tra il livello più basso del suono udibile, ovvero il rumore dell'apparecchiatura, e il livello più alto prima della distorsione.

Fermo immagine di quadro e fermo immagine di campo

I quadri sono i fermi immagine che compongono unitamente un film. Vengono visualizzati circa 30 quadri al secondo. Un quadro è formato da due campi. Un normale televisore visualizza questi campi l'uno dopo l'altro per creare dei quadri.

Quando si mettono in pausa delle immagini mobili, viene visualizzato un fermo immagine. Un fermo immagine di quadro è composto da due campi alternanti, così che l'immagine potrebbe apparire sfocata, ma la qualità complessiva rimane alta. Un fermo immagine di campo non è sfocato, ma contiene soltanto la metà delle informazioni di un fermo immagine di quadro, per cui la qualità dell'immagine risulta minore.

I/P/B

MPEG 2, lo standard di compressione video adottato per l'impiego con i DVD-Video, usa questi 3 tipi di immagini.

I: Immagine intracodificata. Questa immagine è di ottima qualità ed è ideale per regolare le immagini. P: Immagine con codifica predittiva. Questa immagine viene calcolata in base alle immagini I e P precedenti. B: Immagine con codifica predittiva bidirezionale. Questa immagine viene calcolata confrontando le immagini I e P passate e future in modo che abbia il più basso volume di informazioni.

Linear PCM (modulazione a codice d'impulsi)

Sono segnali digitali non compressi, simili a quelli dei CD.

Controllo della lettura (PBC)

Se si usa un CD Video con controllo della lettura, si possono selezionare scene ed informazioni con i menu.

Frequenza campione

Il campionamento è il processo di conversione in cifre (codifica digitale) dei campioni dell'altezza delle onde del suono (segnale analogico) prelevati a determinati periodi. La frequenza campione è il numero di campioni prelevati al secondo, per cui i grandi numeri significano una riproduzione più fedele al suono originale.

Windows Media e il logo Windows sono marchi registrati di Microsoft Corporation negli Stati Uniti e/o in altri Paesi.

WMA è un formato di compressione sviluppato da Microsoft Corporation. Raggiunge la medesima qualità del suono di un file MP3 con dimensioni del file inferiori ad un MP3.

MPEG Layer-3, tecnologia di compressione audio con licenza della Fraunhofer IIS e Thomson multimedia.

Prodotto sotto licenza della Dolby Laboratories. "Dolby", "Pro Logic" ed il simbolo doppia D sono marchi registrati della Dolby Laboratories.

"DTS" e "DTS Digital Surround" sono marchi di fabbrica registrati di Digital Theater Systems, Inc.

Questo prodotto incorpora la tecnologia di protezione del copyright tutelata mediante i diritti sul metodo di certe patenti U.S. ed altri diritti di proprietà intellettuale detenuti dalla Macrovision Corporation ed altri detentori di diritti. L'uso di questa tecnologia di protezione del copyright deve essere autorizzato dalla Macrovision Corporation, ed è destinato esclusivamente all'uso domestico ed altri usi limitati, a meno che altrimenti autorizzato dalla Macrovision Corporation. La ricomposizione e il disassemblaggio sono proibiti.

HDCD* HDCD, High Definition Compatible Digitale

Pacific Microsonics™ sono marchi di fabbrica registrati o marchi di fabbrica di Pacific Microsonics, Inc. negli Stati Uniti e/o in altri Paesi.

Sistema HDCD prodotto su licenza di Pacific Microsonics, Inc. Questo prodotto è coperto da uno o più dei brevetti seguenti: Brevetti statunitensi No. 5,479,168, 5,638,074, 5,640,161, 5,808,574, 5,838,274, 5,854,600, 5,864,311, 5,872,531, Brevetto australiano No. 669114, con altri brevetti in corso di registrazione.

Elenco dei codici delle lingue

Abkhazian:	6566	Ceco:	6783	Groenlandico:	7576	Malayalam:	7776	Russo:	8285	Tedesco:	6869
Afar:	6565	Cinese:	9072	Guarani:	7178	Malese:	7783	Samoano:	8377	Telugu:	8469
Afrikaans:	6570	Coreano:	7579	Gujarati:	7185	Malgascio:	7771	Sanscrito:	8365	Thai:	8472
Albanese:	8381	Corso:	6779	Hausa:	7265	Maltese:	7784	Scozzese-Gaelico:		Tibetano:	6679
Amarico:	6577	Croato:	7282	Hindi:	7273	Maori:	7773		7168	Tigrinya:	8473
Arabo:	6582	Curdo:	7585	Indonesiano:	7378	Marathi:	7782	Serbo:	8382	Tongano:	8479
Armeno:	7289	Danese:	6865	Inglese:	6978	Moldavo:	7779	Serbo-Croat:	8372	Turco:	8482
Assamese:	6583	Ebraico:	7387	Interlingua:	7365	Mongolo:	7778	Shona:	8378	Turkmeno:	8475
Aymara:	6588	Esperanto:	6979	Irlandese:	7165	Nauruano:	7865	Sindhi:	8368	Twi:	8487
Azerbaigiano:	6590	Estone:	6984	Islandese:	7383	Nepalese:	7869	Singhalese:	8373	Ucraino:	8575
Basco:	6985	Faeroico:	7079	Italiano:	7384	Norvegese:	7879	Slovacco:	8375	Ungherese:	7285
Bashkir:	6665	Figiano:	7074	Kannada:	7578	Olandese:	7876	Sloveno:	8376	Urdu:	8582
Bengali; Bangla:	6678	Finlandese:	7073	Kashimiri:	7583	Oriya:	7982	Somalo:	8379	Uzbeko:	8590
Bhutani:	6890	Francese:	7082	Kazako:	7575	Panjabi:	8065	Spagnolo:	6983	Vietnamita:	8673
Bielorusso:	6669	Frisiano:	7089	Kirghiso:	7589	Pashto, Pushto:	8083	Sudanese:	8385	Volapuk:	8679
Bihari:	6672	Galiziano:	7176	Laotiano:	7679	Persiano:	7065	Svedese:	8386	Wolof:	8779
Birmano:	7789	Gallese:	6789	Latino:	7665	Polacco:	8076	Swahili:	8387	Xhosa:	8872
Bretone:	6682	Georgiano:	7565	Lettone:	7686	Portoghese:	8084	Tagalog:	8476	Yiddish:	7473
Bulgaro:	6671	Giapponese:	7465	Lingala:	7678	Quechua:	8185	Tagico:	8471	Yoruba:	8979
Cambogiano:	7577	Giavanese:	7487	Lituano:	7684	Raeto-Romanzo:	8277	Tamil:	8465	Zulu:	9085
Catalano:	6765	Greco:	6976	Macedone:	7775	Rumeno:	8279	Tartaro:	8484

SEZIONE AMPLIFICATORE

HT870

Potenza d'uscita RMS: Modalità Dolby Digital

Canale anteriore 170 W per canale (6 Ω), 1 kHz, distorsione armonica totale 10 % Canale surround 70 W per canale (4 Ω), 1 kHz, distorsione armonica totale 10 % Canale centrale 260 W per canale (4 Ω), 1 kHz, distorsione armonica totale 10 % Canale subwoofer 260 W per canale (4 Ω), 100 Hz, distorsione armonica totale 10 % Potenza d'uscita RMS totale in modalità Dolby Digital 1000 W

Potenza d'uscita DIN: Modalità Dolby Digital

Canale anteriore 140 W per canale (6 Ω), 1 kHz, distorsione armonica totale 1% Canale surround 55 W per canale (4 Ω), 1 kHz, distorsione armonica totale 1% Canale centrale 180 W per canale (4 Ω), 1 kHz, distorsione armonica totale 1% Canale subwoofer 180 W per canale (4 Ω), 100 Hz, distorsione armonica totale 1% Potenza DIN totale in modalità Dolby Digital 750 W

HT520

Potenza d'uscita RMS: Modalità Dolby Digital

Canale anteriore 60 W per canale (4 Ω), 1 kHz, distorsione armonica totale 10 % Canale surround 60 W per canale (4 Ω), 1 kHz, distorsione armonica totale 10 % Canale centrale 60 W per canale (4 Ω), 1 kHz, distorsione armonica totale 10 % Canale subwoofer 200 W per canale (4 Ω), 100 Hz, distorsione armonica totale 10 % Potenza d'uscita RMS totale in modalità Dolby Digital 500 W

Potenza d'uscita DIN: Modalità Dolby Digital

Canale anteriore 45 W per canale (4 Ω), 1 kHz, distorsione armonica totale 1 % Canale surround 40 W per canale (4 Ω), 1 kHz, distorsione armonica totale 1 % Canale centrale 40 W per canale (4 Ω), 1 kHz, distorsione armonica totale 1 % Canale subwoofer 140 W per canale (4 Ω), 100 Hz, distorsione armonica totale 1 % Potenza DIN totale in modalità Dolby Digital 350 W

SEZIONE SINTONIZZATORE FM/AM, TERMINALI

Preselezione stazioni

15 FM

15 AM/OM

Modulazione di frequenza (FM)

Gamma di frequenza 87,50-108,00 MHz (intervallo di 50 kHz) Sensibilità 1,5 μV (IHF) Rapporto segnale/rumore 26 dB 1,2 μV Terminali antenna 75 Ω (sbilanciati)

Modulazione d'ampiezza (AM/OM)

Gamma di frequenza 522-1629 kHz (intervallo di 9 kHz) Sensibilità AM, rapporto segnale/rumore a 999 kHz 560 μV/m

Presa cuffia

Terminale

Presa da 3,5 mm, stereo

SEZIONE DISCO

Dischi utilizzabili: [8 cm o 12 cm]

(1) DVD-RAM (DVD-VR compatibili, dischi formattati JPEG) (2) DVD-Audio (3) DVD-Video (4) DVD-R (DVD-Video compatibili) (5) CD-Audio (CD-DA) (6) Video CD (7) SVCD (Conforme a IEC62107) (8) CD-R/RW (CD-DA, Video-CD, SVCD, MP3, WMA, dischi formattati JPEG) (9) MP3/WMA*1

• Velocità di compressione compatibile: MP3: da 32 Kbyte/sec. a 320 Kbyte/sec. WMA: da 48 Kbyte/sec. a 320 Kbyte/sec.

(10) JPEG*1

• File Baseline JPEG Exif Ver 2.1
• Risoluzione immagine: da 320 × 240 a 6144 × 4096 pixel (sottocampionamento di 4:2:2 o 4:2:0)

(11) HighMAT Level 2 (audio e immagini)

*1 Numero totale massimo combinato di contenuti e gruppi audio e immagini riconoscibile: 4000 contenuti audio e immagini, e 400 gruppi.

Fonorivelatore

Lunghezza d'onda (DVD/CD) 662 nm/785 nm Potenza laser CLASS 2/CLASS 3A

Uscita audio (Disc)

Numero di canali 5.1 canali (FL, FR, C, SL, SR, SW)

Prestazioni audio (misurate al terminale LINE OUT)

(1) Risposta in frequenza DVD (audio lineare) 4 Hz-22 kHz (campionamento di 48 kHz) 4 Hz-44 kHz (campionamento di 96 kHz) DVD-Audio 4 Hz-88 kHz (campionamento di 192 kHz) CD-Audio 4 Hz-20 kHz (2) Rapporto segnale/rumore CD-Audio 95 dB (3) Gamma dinamica DVD (audio lineare) 95 dB CD-Audio 93 dB (4) Distorsione armonica totale CD-Audio 0,005 %

SEZIONE VIDEO

Sistema video

Sistema del segnale PAL625/50, PAL525/60, NTSC

Uscita video composita

Livello di uscita 1 Vp-p (75 Ω)

Terminale Pin jack (1 sistema) Presa SCART (1 sistema)

Uscita S-Video

Livello d'uscita Y 1 Vp-p (75 Ω)

Livello d'uscita C PAL; 0,3 Vp-p (75 Ω)

NTSC; 0,286 Vp-p (75 Ω)

Terminale Terminale S (1 sistema)

Presa SCART (1 sistema)

Uscita video componente (480P/480I)

Livello di uscita Y 1 Vp-p (75 Ω) Livello d'uscita P_B 0,7 Vp-p (75 Ω) Livello d'uscita P_R 0,7 Vp-p (75 Ω) Terminale Pin jack (Y: verde, Pb: blu, PR: rosso) (1 sistema)

Uscita video RGB

Livello di uscita R: 0,7 Vp-p (75 Ω) Livello di uscita G: 0,7 Vp-p (75 Ω) Livello di uscita B: 0,7 Vp-p (75 Ω) Terminale: presa SCART (1 pista)

SEZIONE DIFFUSORI

HT870 Diffusori anteriori SB-PF921

Tipo

Sistema di 3 altoparlanti a 2 vie (bass reflex)

Unità altoparlanti

Impedenza di 6 Ω

Woofer

Tipo a cono di 6,5 cm

Woofer

Tipo a cono di 6,5 cm

Tweeter

Tipo a cupola da 6 cm

Potenza d'ingresso (IEC)

170 W* (max.)

Pressione sonora in uscita

83 dB/W (1,0 m)

Gamma di regolazione altezza diffusori

1160-575 mm

[La larghezza del supporto è fissa a 704 mm]

Peso

4 kg

HT870 Diffusori surround SB-PS921

Tipo

Sistema di 2 altoparlanti a 2 vie (bass reflex)

Unità altoparlanti

Impedenza di 4 Ω

Woofer

Tipo a cono di 6,5 cm

Tweeter

Tip a cono di 6 cm

Potenza d'ingresso (IEC)

70 W (max.)

Pressione suono d'uscita

81 dB/W (1,0 m)

Gamma di regolazione altezza diffusori

1160-575 mm

[La larghezza del supporto è perché fissa a 704 mm]

Peso

3,6 kg

HT870 Diffusore centrale SB-PC920

Tipo

Sistema di 3 altoparlanti a 2 vie (bass reflex)

Unità altoparlanti

Impedenza di 4 Ω

Woofer

Tipo a cono di 6,5 cm

Woofer

Tipo a cono di 6,5 cm

Tweeter

Tipo a cupola forma di anello di 6 cm

Potenza d'ingresso (IEC)

270 W* (max.)

Pressione suono d'uscita

82 dB/W (1,0 m)

1 pianta di altoparlanti a 1 via (bass reflex)

Unità altoparlanti

Impedenza di 4 Ω

Woofer

Tipo a cono di 20 cm

Pressione sonora in uscita

84 dB/W (1,0 m)

Gamma di frequenza

34 Hz-220 Hz (-16 dB)

Dimensioni (L×A×P)

38 Hz-190 Hz (-10 dB)

Peso

248×417×476,6 mm

16,4 kg

HT520 Diffusori anteriori/surround SB-FS520

Tipo: sistema di altoparlanti a 1 via (bass reflex)

Unità altoparlanti Impedenza di 4 Ω

Gamma intera

Tipo a cono di 6,5 cm

Potenza d'ingresso (IEC)

70 W (max.)

Pressione suono d'uscita

80 dB/W (1,0 m)

Gamma di frequenza

88 Hz-25 kHz (-16 dB)

100 Hz-22 kHz (-10 dB)

Dimensioni (L×A×P)

86×180×112 mm

Peso

0,73 kg

HT520 Diffusore centrale SB-PC520

Tipo

1 pianta di altoparlanti a 1 via (bass reflex)

Unità altoparlanti

Impedenza di 4 Ω

Gamma intera

Tip a cono di 6,5 cm

Potenza d'ingresso (IEC)

60 W (max.)

Pressione suono d'uscita

80 dB/W (1,0 m)

Gamma di frequenza

84 Hz-25 kHz (-16 dB)

Dimensioni (LxAxP)

96 Hz-22 kHz (-10 dB)

Peso

0,77 kg

HT520 Subwoofer attivo SB-WA520

Tipo 1 planta di altoparlanti a 1 via (bass reflex)

Unità altoparlanti Impedenza di 4 Ω

Woofer Tipo a cono di 17 cm

Pressione suono d'uscita

80 dB/W (1,0 m)

Gamma di frequenza

32 Hz-220 Hz (-16 dB)

Dimensioni (LxAxP)

36 Hz-190 Hz (-10 dB)

Peso

209× 361× 463mm

11 kg

GENERALI

Alimentazione

HT870 Unità principale 25 W

Assorbimento di corrente

HT870 Subwoofer 390 W

HT520 Unità principale 25 W

Dimensioni (L×A×P)

HT520 Subwoofer 220 W

Peso

430 × 68 × 359,2 mm

HT870 Unità principale 3,2 kg

HT520 Unità principale 3,2 kg

Gamma di temperatura d'esercizio

Da +5 a +35 °C

Gamma di umidità permissibile

Dal 5 al 90% di umidità relativa

(senza condensa)

Assorbimento di corrente in modalità standby 0,7 W

*Taratura con amplificatore dotato di filtro di taglio dei bassi

Nota

1. Dati tecnici soggetti a modifiche senza preavviso.

Il peso e le dimensioni indicati sono approssimativi.

1. Distorsione armonica totale misurata con analizzatore di spettro digitale.

Prima di chiamare il tecnico per la riparazione, procedere con i controlli seguenti. In caso di dubbi su alcuni punti da controllare o se i rimedi indicati nella tabella non risolvono il problema, rivolgersi al rivenditore per le istruzioni.

Alimentazione Pagina

L'unità non si accende.	●Collegare saldamente il cavo di alimentazione e il cavo delsystema.	9
L'unità si dispone automaticamente nella modalità stan.	●Il timer di spegnimento automatico è entrato in funzione.	27

La funzione non risponde o non può essere usata

Non c'è risposta alla pressione di qualsiasi tasting.	•Con questa unità si possono utilizzato soltanto i dischi specificati in queste istruzioni per l'uso. •L'unità potrebbe non funzionare correttamente a causa di un fulmine, dell'elettricità statica o di quale il autre fattore esterno. Spagnere l'unità e poi riaccenderla. In alternatively, spagnere l'unità, scollegare il cavo di alimentazione c.a. e poi ricollegarlo. •Si è formata della condensa: Aspettare 1 o 2 ore che evapori.	11 —
Non c'è risposta alla pressione dei tasti del telecomando.	•Accertarsi che le pile siano installare correttamente. •Le pile sono scariche: Sostituirle con altri nuove. •Puntare il telecomando sul sensore dei segnali del telecomando e azionario.	9 9 10
Non ci sono le immagini né il suono.	•Controllare il collegamento video o audio. •Controllare la regolazione dell'alimentazione o di ingressso del componente collegato. •Accertarsi che il DVD-RAM sia registrato.	7, 8, 28 — —
Si è diminishicata la password di accesso. Ripristinare tutte le regolazioni della fabbrica.	•Durante l'arresto e con la sorgente “DVD/CD”, Maintainere premuto [■] sull'unità principale e [≥10] sul telecomando finché “initialized” scompare dal tevisore. Spagnere e riaccendere l'unità. Tutte le regolazioni tornano ai valori predefiniti.	—

Operazione specifica indesiderata o inattesa

Ci vuole del tempo prima che lalettura inizi. MP3	•L'inizio dellalettura potrebberichiedere del tempo se ilbrano MP3 contiene dati di immagini fisse. Iltempo dilettura corretto nonviene visualizzato dopo l'inizio del brano,ma ciò ènormale.	—
Le cartelle più addentredell'ottavo strato nei CD di datonon vengono visualizzatecorrettamente. WMA MP3 JPEG	•Le cartelle più addentro dell'ottavo strato vengono visualizzate come ottavo strato.	—
Durante il salto o la ricerca.VCD	•Cio ènormale per i CD video.	—
Non viene eseguita laletturadellevoi programmate.DVD-V	•Lalettura di alcune opzioni non è possibileanche se sono state programmate.	—
Il menu sullo schermo对我stra“2”come opzione della colonna sonora quando si preme[AUDIO], ma I'audio non cambia.DVD-A	•Anche se una colonna sonora non è registrata, vengono normalmente visualizzati due numeroi.	—
Lalettura ricomincia dall'inizio delbrano quando si cambia la colonna sonora.DVD-A	•Cio ènormale con i DVD audio.	—

Sottotitoli

La posizione dei sottotitoli è sbagliata.	●Regolare la posizione. ("Subtitle Position" nel Display Menu.)	19
Non ci sono i sottotitoli.	●Visualizzare i sottotitoli.	14

Marcatore

Non è possibileaggiungeremarcatori.

●Non si possonoaggiungeremarcatori con i DVD-RAM.●Non si possonoaggiungeremarcatori se il tempo digettura restante del disco non appeare suldisplay dell'unità.

—

Ripetizione A-B

Il punto B viene regolato automaticamente.	●La fine di una opizione diventa il punto B quando viene raggiunta.	—
La ripetizione A-B viene annullata automaticamente.	●La ripetizione A-B si cancella quando si preme [QUICK REPLAY].	—

Suono anormale o scorretto

Il suono è distorto.	●Durante la lecture dei file WMA si pottrebbero verificare dei disturbi.	—
Non ci sono gli effetti.	●Alcuni effetti audio non funzionano o hanno meno effetto con alcuni dischi. ●Il multi re-master e il Dolby Pro Logic II non funzionano se si èambiata la velocità di lecture.	— —
Si sente un ronzio durante la lecture.	●Il cavo di alimentazione o una lampada a fluorescenza sono vicini al subwoofer. Tenere gli altri dispositivi e cavi lontani dal subwoofer.	—
Il suono è miscelato.	●Se si usano allo stesso tempo il terminale SCART (AV) e i terminali d'ingresso audio (TV AUDIO IN), spegnere il componente collegato a uno o l'alto dei terminali.	—

Menu

L'accesso al menu Setup non è possibile.

• Selezionale “DVD/CD” come sorgente. • Cancellare tutti i gruppi, lagettura programmata e lalettura casuale.

— 15

Le immagini sono anormali o non si vedono Pagina

Le immagini sono distorte.	Accertarsi che l'unità sia collegata direttamente al tevisore e che non sia collegata attraverso il videoregistratore.	8
Le immagini non riempiono lo schermo.	Cambiare "TV Aspect" nella scheda "Video". Usare il tevisore per cancellare l'aspetto. Se il tevisore non è dotato di questa funzione, cancellare "4:3 Aspect" sul Display Menu. Cambiare la regolazione dello zoom.	20 19 14
Le immagini non vengono visualizzate correttamente sul tevisore o i colori appaiono sbiaditi.	L'unità e il tevisore usano sistemi video diversi. Usare un tevisore multisistema o PAL. Ilsystema del disco usato non corrisponde a quello del tevisore. -La visione dei dischi PAL non è possible correttamente using an un tevisore NTSC. -L'unità più convertire i segnali NTSC in segnali PAL 60 per la visione con un tevisore PAL ("NTSC Disc Output" nella scheda "Video").	— — 20
Il menu non viene visualizzato correttamente.	Ripristinare il rapporto zoom a x1,00. Regolare "Subtitle Position" in Display Menu su "0". Regolare "4:3 Aspect" a "Normal" nel Display Menu.	14 19 19
Lo zoom automatico non funziona bene.	Disattivare la funzione zoom del tevisore. Usare gli altri rapporti di aspetto preselezionato o la regolazione manuale. Lo zoom potrebbe non funzionare bene, specialmente nelle scene scure, e potrebbe non funzionare a seconda del tipo di disco.	— 14 —
Le immagini sul tevisore scompaiono o sullo schermo appaiono delle strisce.	Il disturbo potrebbe essere causato dal cellulare. Se si usa una antenna TV interna, cancellarla con una esterna. Il cavo dell'antenna del tevisore è troppo vicino all'unità. Allontanare il cavo dell'antenna del tevisore dall'unità.	— 23 —

Video progressivo

C'è l'effetto fantasma con l'uscita progressiva.	• Impostare “Video Output Mode” nel Picture Menu a “480!”. Questo problema è causato dal metododi editing o dal supporto usato dal DVD video, ma dovrebbe essere rimiadiato se si usa l'uscita interlacciata.	19
Non ci sono le immagini dall'uscita progressiva.	• Per lagettura dei dischi NTSC, premeire [PROGRESSIVE] sull'unità principale per visualizzare “PROG.”. Oppure, selezionare “480P” in “Video Output Mode” nel Picture Menu. • Se l'unità è collegata al teilevisore mediatingi i terminali VIDEO OUT, S-VIDEO e SCART, l'uscita è interlacciata.	13, 19 8

Ascolto della radio

Si sente rumore. “ST” lampeggia o non si accende. Il suono è distorto. Si sente il disturbo del battimento. Si sente un ronzio basso durante le trasmissioni in AM.

Regolare la posizione dell'antenna FM o AM. Usare un'antenna esterna. Spagnere il teilevisore o allontanarlo dall'unità. Allontanare l'antenna dagli altri cavi.

— 23

Funzionamento del televisore

Il tevisore non funziona.	Premere prima [TV] per far funzionare il tevisore. HT870 Controllare il codice del telecomando per lamarca TV.	—
		29

Indicazioni dell'unità

Il display è scuro.	•Selezioneare “Bright” in “FL Dimmer” nella scheda “Others”.	21
“NO PLAY”	•Si è insertito un disco che l'unità non può leggere; inseirne uno utilizzabile.	11
	•Si è insertito un disco vuoto.	—
“NO DISC”	•Il disco non è stato insertito. Inserirlo.	—
	•Il disco non è stato insertito correttamente. Inserirlo correttamente.	12
“F61”	•Controllare e correggere i collegamenti dei cavi dei diffusori. Se ciò non rimedia il problema, c’è un problema di alimentazione di corrente. Rivolgersi al rivenditore.	5,7
“DVD U11”	•Il disco è sporco. Pulirlo.	11
“ERROR”	•Si è fattuna una operazione sbagliata. Leggere le istruzioni e riprovare.	—
“DVD H□□” □□ è un numero.	•Si potrebbe essere verificato un problema. Il numero dopo “H” dipende dallo stato dell'unità. Spagnere l'unità e poi riaccenderla. Alternativamente, spagnere l'unità, scollegare il cavo di alimentazione c.a. e poi ricollegarlo.	—
	•Se il numero di servizio non si cancella, annotarlo e rivolgersi a personale tecico qualificato.	—

Indicazioni sul televisore

“⊗”	●L'operazione è proibita dall'unità o dal disco.	—
“Cannot display group xx, content xx”	●Siriba di visualizzare contenuti non compatibili.	—
“This disc may not be played in your region”	●Si possono leggere i DVD video soltanto se il loro numeroregionale è lo stesso o comprende lo stesso numeroregionale dell'unità, o se il DVD video è contrassegnato con “ALL”. Confermare il numeroregionale dell'unità sul pannello posteriore.	Copertina
Non c'è nessuna visualizzazione sullo schermo.	●Selezionare “On” in “On-Screen Messages” nella scheda “Display”.	21

Caro cliente
