Produkttyp	5.1-Kanal-Heimkinosystem
Ausgangsleistung (RMS gesamt)	1000 W (Dolby Digital-Modus)
Leistung pro Kanal (Front)	170 W pro Kanal (6 Ω, 1 kHz, 10% THD)
Leistung pro Kanal (Surround)	70 W pro Kanal (4 Ω, 1 kHz, 10% THD)
Leistung Center-Kanal	260 W (4 Ω, 1 kHz, 10% THD)
Leistung Subwoofer	260 W (4 Ω, 100 Hz, 10% THD)
Abmessungen Frontlautsprecher (B × H × T)	250 × 1160 (max) / 704 (min) × 247 mm
Gewicht Frontlautsprecher	4 kg pro Stück
Abmessungen Center-Lautsprecher (B × H × T)	320 × 97 × 93 mm
Gewicht Center-Lautsprecher	1,5 kg
Abmessungen Subwoofer (B × H × T)	248 × 417 × 476,6 mm
Gewicht Subwoofer	16,4 kg
Stromversorgung	230 V AC, 50 Hz
Standby-Stromverbrauch	0,7 W
Wiedergabeformate	DVD-RAM, DVD-Audio, DVD-Video, DVD-R, CD, Video-CD, SVCD, CD-R/RW, MP3, WMA, JPEG, HighMAT
Audio-Decoder	Dolby Digital, DTS, Dolby Pro Logic II
Radio-Tuner	FM/AM mit je 15 Senderspeichern
Videoausgänge	Composite, S-Video, Component (Y Pb Pr), RGB (SCART)
Audiofunktionen	Klangfeld (6 Modi), Super Surround, Center-Fokus, Personalisierter Speicher
Weitere Funktionen	Abschalttimer, Zoom, Positionsspeicher, Schnellwiedergabe, Kindersicherung
Mitgeliefertes Zubehör	Fernbedienung, Batterien, Lautsprecherkabel, Videokabel, FM-/AM-Antennen, Systemkabel, Schrauben

Häufig gestellte Fragen - SC-HT870 PANASONIC

Wie montiere ich die Front- und Surround-Lautsprecher?

Befestigen Sie die Stange mit den großen Schrauben an der Basis. Führen Sie das Lautsprecherkabel durch die Basis und die Stange. Stecken Sie die Stange ein und schrauben Sie sie fest. Befestigen Sie dann die Halterung (Platte A) mit den kleinen Schrauben an der Rückseite des Lautsprechers. Setzen Sie schließlich die Stange auf Platte A und fixieren Sie Platte B mit der entfernten Schraube.

Wie schließe ich die Lautsprecher an den Subwoofer an?

Verwenden Sie die mitgelieferten Lautsprecherkabel. Achten Sie auf die Polarität: Kupferdraht (+) an die positive Klemme, Silberdraht (-) an die negative Klemme. Verwenden Sie für das Modell HT870 ein 4 m langes Kabel für den Center-Lautsprecher. Bringen Sie die mitgelieferten Etiketten an, um die Kabel zu kennzeichnen.

Was tun, wenn die Fernbedienung nicht funktioniert?

Überprüfen Sie zunächst, ob die Batterien richtig eingelegt sind (Polarität beachten). Wenn die Batterien erschöpft sind, ersetzen Sie sie durch neue (nicht wiederaufladbare). Richten Sie die Fernbedienung auf den Signalsensor am Hauptgerät, innerhalb von 7 Metern ohne Hindernis.

Welche Disc-Typen kann ich mit diesem System abspielen?

Dieses System spielt die folgenden Discs ab: DVD-RAM, DVD-Audio, DVD-Video, DVD-R, CD, Video-CD (VCD), SVCD, CD-R/RW sowie MP3-, WMA- und JPEG-Dateien. Es ist kompatibel mit HighMAT Level 2. Die Discs müssen finalisiert sein.

Wie aktiviere ich den <b>Dolby Pro Logic II</b>-Modus?

Drücken Sie mehrmals die Taste [DOLII], um den gewünschten Modus auszuwählen: MOVIE (Film), MUSIC (Musik) oder OFF (deaktiviert). Dieser Modus ist nur bei DVD/CD-Quellen verfügbar. Die Anzeige 'DII' leuchtet im Display auf, wenn der Effekt aktiv ist.

Wie stelle ich den Lautsprecherpegel ein?

Drücken Sie im Stopp-Modus [SHIFT] + [TEST], um ein Testsignal auszugeben. Verwenden Sie [▲] oder [▼], um jeden Lautsprecher (C, RS, LS) zwischen -6 dB und +6 dB einzustellen. Stellen Sie die Frontbalance mit [◀▶] ein. Drücken Sie erneut [SHIFT] + [TEST], um das Signal zu stoppen.

Wie speichere ich Radiosender?

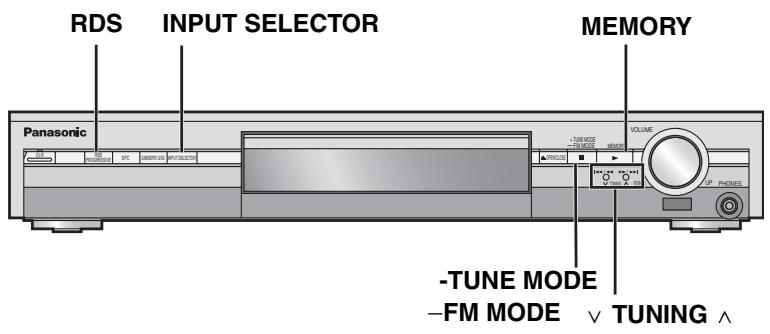

Drücken Sie [INPUT SELECTOR], um FM oder AM auszuwählen. Drücken Sie [-TUNE MODE], bis 'MANUAL' angezeigt wird, und verwenden Sie dann [TUNING], um einen Sender einzustellen. Drücken Sie [ENTER] und dann die Zifferntasten (z. B. 12), um einen Kanal auszuwählen. Der Sender wird gespeichert. Sie können auch die automatische Voreinstellung verwenden, indem Sie [MEMORY] gedrückt halten.

Was bedeutet der Fehlercode <b>F61</b> auf dem Display?

Der Code F61 weist auf ein Problem mit der Lautsprecherkabelverbindung hin. Überprüfen Sie, ob die Kabel korrekt an die Lautsprecher- und Subwooferklemmen angeschlossen sind, ohne Kurzschluss. Wenn das Problem weiterhin besteht, wenden Sie sich an einen autorisierten Reparaturdienst.

Wie reinige ich das Gerät?

Verwenden Sie ein weiches, trockenes Tuch, um das Gerät abzuwischen. Verwenden Sie niemals Alkohol, Verdünnungsmittel oder Benzin. Reinigen Sie DVD-RAM-Discs mit einem speziellen Reinigungsmittel (LF-K200DCA1) und andere Discs mit einem feuchten, dann trockenen Tuch.

Wie konfiguriere ich die Kindersicherung?

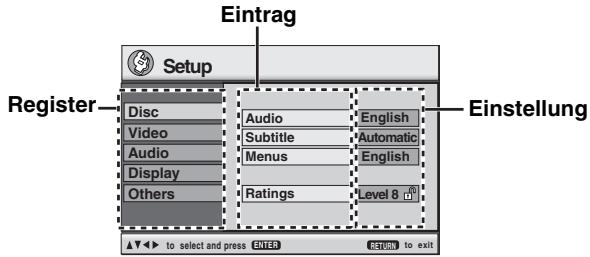

Wählen Sie im Setup-Menü die Registerkarte 'Disc' und dann 'Ratings'. Wählen Sie eine Stufe von 1 bis 8 (8 = keine Einschränkung, 0 = vollständige Sperrung). Sie werden aufgefordert, ein Passwort festzulegen. Um die Stufe zu ändern, verwenden Sie 'Change Level', nachdem Sie das Passwort eingegeben haben.

BEDIENUNGSANLEITUNG SC-HT870 PANASONIC

Bedienungsanleitung Istruzioni per l'uso Mode d'emploi

DVD-Heimkino-Soundsystem Sistema del suono DVD Home Theater Système DVD home cinema

Die Abbildung zeigt das Modell SC-HT520. L'illustrazione si riferisce al modello SC-HT520. L'illustration est celle du modèle SC-HT520.

AUDIO/VIDEO

DIGITALVIDEO

Panasonic®

Von diesen Player unterstützte Regionalcodes

Je nach Bestimmungsland werden DVD-Playern und DVD-Video-Discs verschiedene Regionalcodes zugewiesen.

• Der diesem Player zugewiesene Regionalcode ist „2“.
• Dieser Player kann DVD-Video-Discs abspielen, deren Etikett mit dem Regionalcode „2“ oder „ALL“ gekennzeichnet ist.

Bitte lesen Sie diese Bedienungsanleitung vor dem Anschließen, der Inbetriebnahme oder der Einstellung dieses Gerätes vollständig durch. Diese Anleitung bitte aufbewahren.

Wir möchten Ihnen für den Kauf dieses Produkts danken. Für optimale Leistung und Sicherheit lesen Sie bitte diese Bedienungsanleitung aufmerksam durch.

HT870: Kennzeichnet Funktionen, die nur beim Modell SC-HT870 vorgesehen sind.

HT520: Nur Modell SC-HT520.

• Diese Bedienungsanleitung gilt für die beiden Modelle SC-HT870 und SC-HT520.
• Sofern nicht anders angegeben, zeigen die Abbildungen in dieser Bedienungsanleitung grundsätzlich das Modell SC-HT520.
• Die Erläuterungen von Bedienungsverfahren in dieser Bedienungsanleitung beziehen sich hauptsächlich auf den Gebrauch der Fernbedienung, jedoch können die entsprechenden Vorgänge auch am Hauptgerät ausgeführt werden, sofern die gleichen Funktionstasten wie an der Fernbedienung vorhanden sind.

Anlage	SC-HT870	SC-HT520
Hauptgerät	SA-HT870	SA-HT520
Frontloutsprecher	SB-PF921	SB-FS520
Mittelloutsprecher	SB-PC920	SB-PC520
Surround-Loutsprecher	SB-PS921	SB-FS520
Aktiv-Subwoofer	SB-WA870	SB-WA520

WARNUNG!

DIESES PRODUKT ERZEUGT LASERSTRAHLUNG. DURCHFÜHRUNG ANDERER VORGÄNGE ALS DER HIER ANGEGEBEN KANN ZU GEFÄHRLICHER STRAHLUNG FÜHREN. REPARATUREN DÜRFEN NUR VON QUALIFIZIERTEM FACHPERSONAL DURCHGEFÜHRT WERDEN.

WARNUNG:

ZUR REDUZIERUNG DER GEFAHR VON BRAND, ELEKTRISCHEM SCHLAG UND BESCHÄDIGUNG IST DIESES GERÄT SORGFÄLTIG VOR NÄSSE, FEUCHTIGKEIT, SPRITZ- UND TROPFWASSER ZU SCHÜTZEN; STELLEN SIE KEINE FLÜSSIGKEITEN ENTHALTENDEN BEHÄLTER, Z.B. BLUMENVASEN, AUF DAS GERÄT.

WARNUNG!

• UM AUSREICHENDE BELÜFTUNG ZU GEWÄHRLEISTEN, DARF DIESES GERÄT NICHT IN EINEM BÜCHERREGAL, EINBAUSCHRANK ODER EINEM SONSTIGEN ENGEN RAUM INSTALLIERT ODER AUFGESTELLT WERDEN. SORGEN SIE DAFÜR, DASS DER BELÜFTUNGSZUSTAND NICHT DURCH VORHÄNGE ODER ANDERE MATERIALIEN BEHINDERT WIRD, UM STROMSCHLAG- ODER FEUERGEFAHR DURCH ÜBERHITZUNG ZU VERMEIDEN.
• ACHTEN SIE DARAUF, DIE ENTLÜFTUNGSSCHLITZE DES GERÄTES NICHT DURCH GEGENSTÄNDE AUS PAPIER ODER STOFF ZU BLOCKIEREN, Z.B. ZEITUNGEN, TISCHDECKEN UND VORHÄNGE.
• STELLEN SIE KEINE QUELLEN OFFENER FLAMMEN, Z.B. BRENNENDE KERZEN, AUF DAS GERÄT. BEACHTEN SIE BEI DER ENTSORGUNG VERBRAUCHTER BATTERIEN DIE EINSCHLÄGIGEN UMWELTSCHUTZBESTIMMUNGEN.

DIESES GERÄT IST FÜR DEN BETRIEB IN LÄNDERN MIT GEMÄSSIGTEM KLIMA BESTIMMT.

Das Gerät sollte in der Höhe der Netzsteckdose so aufgestellt werden, dass im Störungsfall jederzeit ein unbehinderter Zugang zum Netzstecker gewährleistet ist.

Dieses Gerät kann beim Betrieb Hochfrequenzstörungen auffangen, die von einem in der Höhe verwendeten Handy verursacht werden. Falls eine solche Störbeeinflussung festgestellt wird, sollte das Handy in größerer Entfernung von diesem Gerät betrieben werden.

CAUTION	- LASER RADIATION WHEN OPEN. DO NOT STARE INTO BEAM.	FDA 21 CFR / Class II
CAUTION	- VISIBLE AND INVISIBLE LASER RADIATION WHEN OPEN.AVOID EXPOSURE TO BEAM.	IEC/IEC6825-1 / Class 3b
VANNING	- SYNGLI OCH OSYNLIG LASERSTRAILNG NAR DENNA DEL APRNAD. BETRAKTA EJ STRALEN.
ADVARSEL	- SYNGLI OG USYNLIG LASERSTRAILNG VED ABINNG.UNOGA UDSWETTELE FOR STRALNG.
ADVARSEL	- SYNGLI OG USYNLIG LASERSTRAILNG NAR DEKSEL APNES.UNINGA EKSPONDERING FOR STRALE.
VARO!	AVATTAESA OLET ALTIINI KANYVAA JA NAKYMATORLASERATELYLLE. ALA KATO SATESEEN.
VORSICH!	-SICHTARE UND UNSICHTARE LASERSTRAILUNG, WENNEABECKUNG GEOFNEF. NICT. DEM STRAHL. AUSETZEN.
ATTENTION	-RAYMONMENT LASER VISIBLE ET INVISIBLE EN CASO DUVERTURE. EXPOITION DANGEREAU AU FAISCEAU.
注意	-打开时可见无任何微波辐射。避免光束照射.
注意	-ごこごに限(と可能及の不可視一視を出)=(ごこごに限)ごこごに限。ごこごに限。ごこごに限。ごこごに限。ごこごに限。ごこごに限。ごこごに限。ごこごに限。ごこごに限。ごこごに限。ごこごに限。ごこごに限。ごこごに限。ごこごに限。ごこごに限。ごこごに限。ごこごに限。ごこご中限。ごこご中限。ごこご中限。ごこご中限。ごこご中限。ごこご中限。ごこご中限。ごこご中限。ごこご中限。ごこご中限。ごこご中限。ごこご中限。ごこご中限。ごこご中限。ごこご中限。ごこご中限。ごこご中限。ごはみ、触ible等はいにない。	RQLX5054

(Im Inneren des Gerätes)

(Rückseite des Gerätes)

Bitte überprüfen und identifizieren Sie das mitgelieferte Zubehör.

1 Fernbedienung

HT870

(EUR7722X30)

HT520

(EUR7722X10)

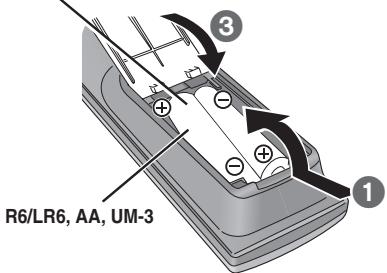

2 Batterien für Fernbedienung

1 Videokabel

1 Netzkabel

1 MW-Rahmenantenne

1 UKW-Zimmerantenne

Hinweis

Das mitgelieferte Netzkabel ist nur für den Einsatz mit diesem Gerät vorgesehen. Verwenden Sie es nicht mit anderen Geräten.

Inbetriebnahme

Zubehör

Einfache Einrichtung

SCHRITT 1 Zusammenbau der Front- und Surround-Lautsprecher 4

SCHRITT 2 Platzierung der Lautsprecher 6

SCHRITT 3 Anschließen der Lautsprecher an den Subwoofer 7

SCHRITT 5 Antennen- und Systemanschlüsse . . . 9

SCHRITT 6 Einzelheiten zur Fernbedienung . . . . 9

SCHRITT 7 QUICK SETUP (Schnelle Einrichtung) . . 10

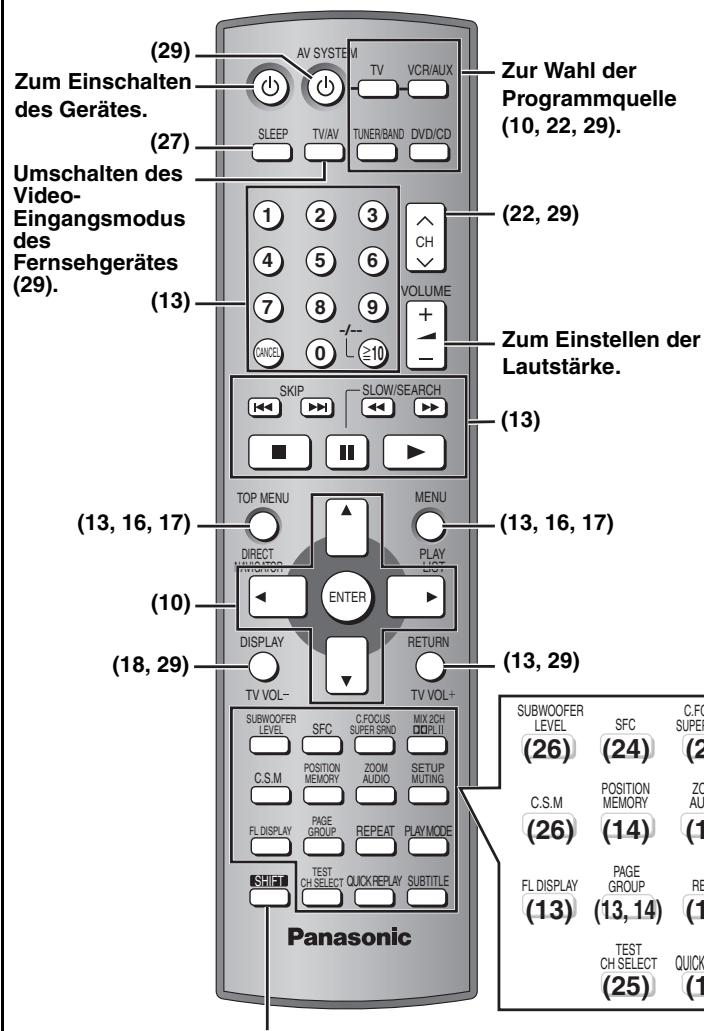

Übersicht über die Bedienungselemente 10

Abspielbare Discs. 11

Handhabung von Discs 11

Funktionen des DVD-Players

Einfache Wiedergabe 12

Praktische Funktionen 14

Positionsspeicher/Zoom-Funktion/Audio/Untertitel/

Sofortwiederholung/Seitensprung/Wiederholwiedergabe/

Abspielen aller Gruppen, Zufallswiedergabe und

Programmwiedergabe

Gebrauch der Navigationsmenüs 16

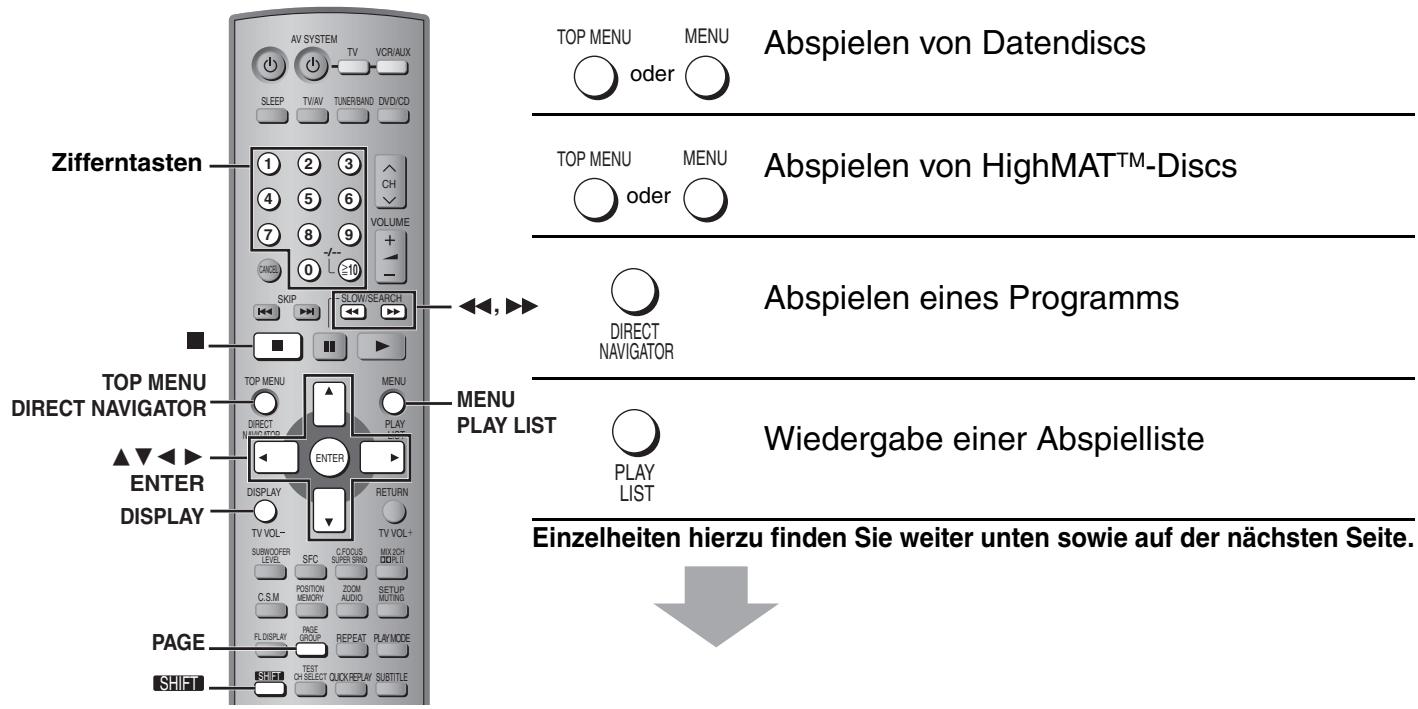

Abspielen von Datendiscs/ Abspielen von HighMAT™-Discs/

Abspielen eines Programms/Wiedergabe einer Abspielliste

Gebrauch der Bildschirmmenüs 18

Ändern der Player-Grundeinstellungen 20

Weitere Funktionen

Empfang von Rundfunksendungen 22

Automatische Einspeicherung von Festsendern/

Abrufen von Festsendern/Manuelle Abstimmung/

Empfang von Daten des Radiaten-Systems (RDS)/

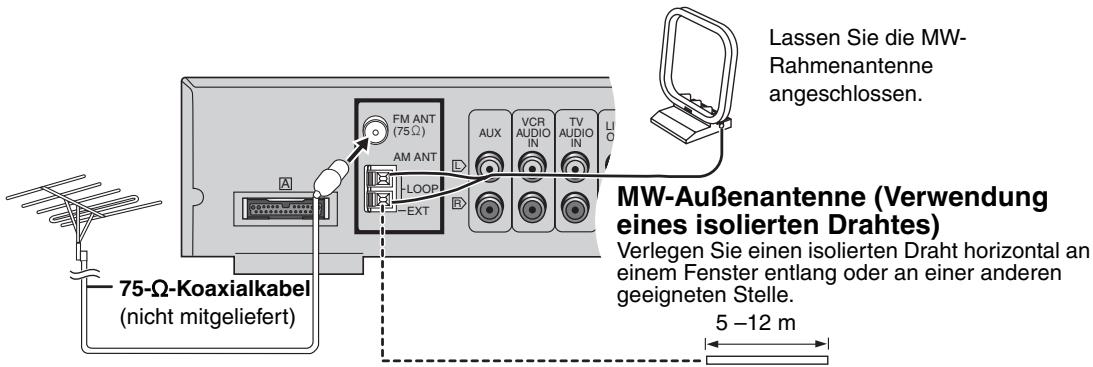

Optionale Antennenanschlüsse

Klangfeld und Klangcharakter. 24-26

Sound Field Control (Klangfeldregelung)/Super Surround/

Center Focus/Dolby Pro Logic II/

Einstellung des Lautsprecher-Ausgangspegels/

Heruntermischen/Subwoofer-Ausgangspegel/

Custom Sound Memory

Sonstige Funktionen 27

Einschlaf-Zeitschaltuhr/Stummschaltung/

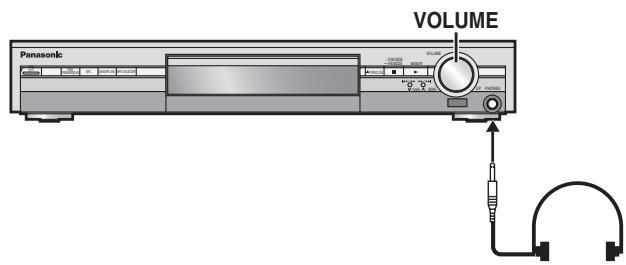

Gebrauch eines Kopfhörers

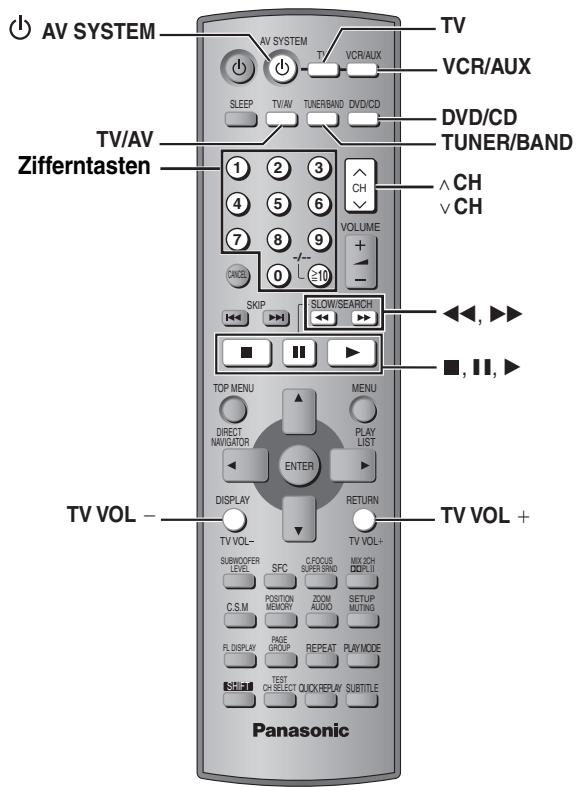

Fernbedienung anderer Geräte 28

Weitere Möglichkeiten bei der Aufstellung der

Lautsprecher 30

Referenz

Vorsichtsmaßnahmen 30

Pflege 30

Glossar. 31

Technische Daten 32

Fehlersuchanleitung 34

Einfache Einrichtung

SCHRITT 1 HT870

Bitte vergewissern Sie sich, dass die rechts aufgeführten Zubehörteile vollständig vorhanden sind, bevor Sie mit Zusammenbau, Aufstellung und Anschluss der Lautsprecher beginnen.

4 Ständersockel

4 Ständerbeine

2 Front-Lautsprecher und 2 Surround-Lautsprecher

4 große Schrauben mit Unterlegscheiben

8 kleine Schrauben

Zusammenbau der Front- und Surround-Lautsprecher

Hinweis

Die Frontlautsprecher- und die Surround-Lautsprecherpaare sowie die jeweils dafür vorgesehenen Ständerbeinpaare besitzen eine entsprechende Ausführung.

• Überprüfen Sie den Aufkleber an der Rückwand jedes Lautsprechers, bevor Sie das Ständerbein daran befestigen (→ Seite 6).

Die Ständerbeine mit dem kurzen Kabel sind für die Frontlautsprecher vorgesehen.

Vorbereitung

• Legen Sie die Lautsprecherboxen beim Zusammenbau auf eine weitere Unterlage, z.B. einen Teppich oder eine Wolldecke, um Beschädigungen und Kratzer zu vermeiden.
• Verwenden Sie einen Kreuzschlitzschraubendreher für den Zusammenbau.

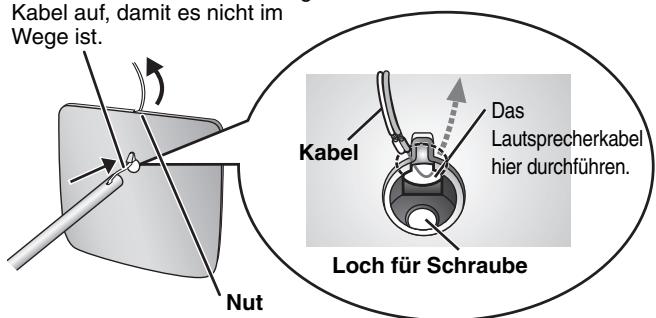

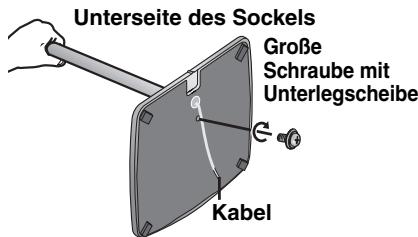

1 Befestigen Sie die Ständerbeine an den Sockeln.

Führen Sie das Lautsprecherkabel durch den Sockel. Nehmen Sie das überschüssige Kabel auf, damit es nicht im Wege ist.

2 Setzen Sie das Ständerbein ein.

Beim Einsetzen des Ständerbeins leicht am Lautsprecherkabel ziehen.

Befestigen Sie das Ständerbein am Sockel. Achten Sie darauf, die Schraube fest anzuziehen.

Die Lautsprecherständer im Lieferumfang dieser Anlage sind speziell auf die Befestigung an den Frontlautsprechern SB-PF921 und den Surround-Lautsprechern SB-PS921 von Panasonic ausgelegt. Bitte verwenden Sie die Ständer ausschließlich wie in diesem Abschnitt beschrieben.

2 Befestigen Sie den Ständer an Front- und Surround-Lautsprecher.

Die Lautsprecher und Ständer sind jeweils baugleich und können beliebig auf der rechten und linken Seite verwendet werden. - Das Schaumstoff-Transportpolster aus dem Verpackungskarton dieser Anlage kann sehr praktisch als Unterlage beim Zusammenbau verwendet werden. 1 Entfernen Sie die Schraube, und trennen Sie die Befestigungslatte in ihre zwei Teile.

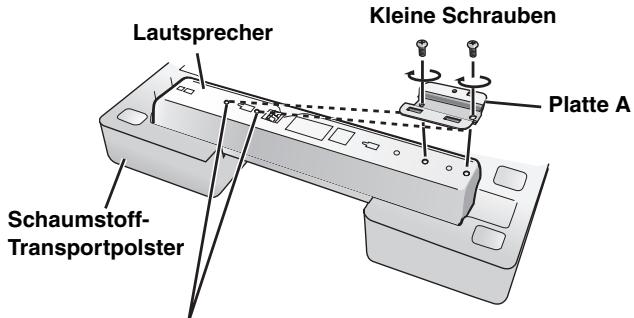

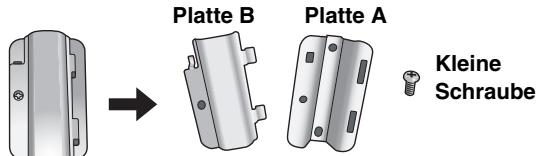

2 Bringen Sie Befestigungslatte A am Lautsprecher an. Ziehen Sie die obere und die andere Schraube in abwechselnden Schritten jeweils teilweise an, bis sie vollständig aufsitzen, um zu gewährleisten, dass Befestigungslatte A mit gerader Ausrichtung befestigt wird.

Der Ständer kann auch im oberen Bereich der Rückwand am Lautsprecher befestigt werden.

Das Schema (→ Abschnitt 5) zeigt jeweils die Standhöhe des Lautsprechers bei Befestigung von Platte A oben oder unten an der Rückwand des Lautsprechers.

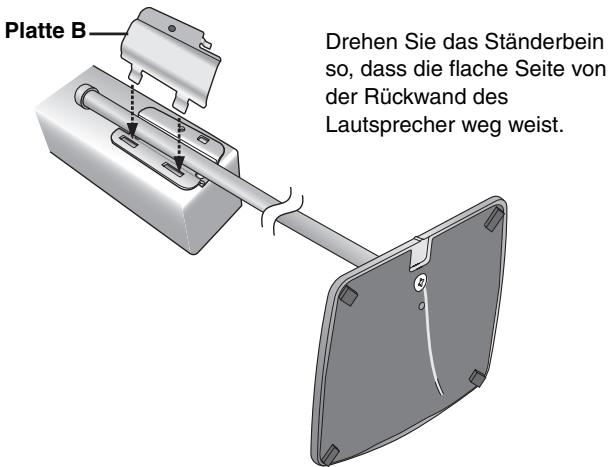

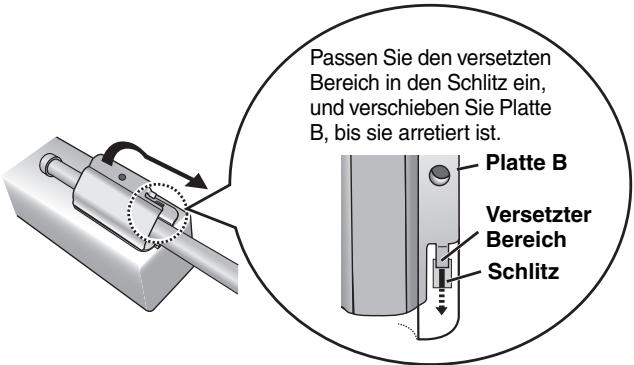

Legen Sie das Ständerbein auf Platte A, und befestigen Sie Platte B.

Sichern Sie die Platte mit der in Schritt 1 entfernten Schraube.

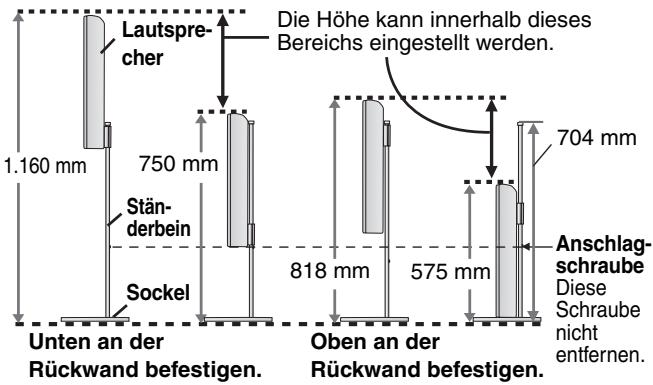

Standhöhe der Front- und Surround-Lautsprecher

(im zusammengebauten Zustand)

3 Stellen Sie die Standhöhe der Lautsprecher wunschgemäß ein.

• Überprüfen Sie die in dem auf Seite 4 beschriebenen Verfahren angezogenen Schrauben auf festen Sitz. Beispiel: Bei Befestigung des Ständers im unteren Bereich der Rückwand des Frontlautsprechers 1 Lösen Sie die beiden Schrauben der vorher am Lautsprecher angebrachten Befestigungslatte, bis sie sich so weit gelockert hat, dass der Lautsprecher bequem entlang des Ständerbeins verschoben werden kann.

Achten Sie darauf, die Schrauben nicht zu weit zu lösen, da der Lautsprecher anderenfalls herunterfallen kann. Stabilisieren Sie den Ständersockel mit einer Hand auf dem Boden, während Sie den Lautsprecher mit der anderen Hand festhalten und ihn nach oben und unten verschieben.

Sobald Sie die gewünschte Standhöhe ermittelt haben, ziehen Sie die beiden Schrauben der Befestigungslatte wieder fest an, um den Lautsprecher in der neuen Stellung zu sichern.

Kreuzschlitzschraubendreher

Anschlagschraube

Diese Schraube dient als untere Begrenzung bei der Verschiebung der Befestigungslatte.

Anmerkung

Der optimale akustische Eindruck wird erzielt, wenn die Standhöhe der Lautsprecher so auf die Höhe des Fernsehgerätes abgestimmt wird, dass sich der Mittelpunkt jeweils ungefähr auf der gleichen Ebene befindet.

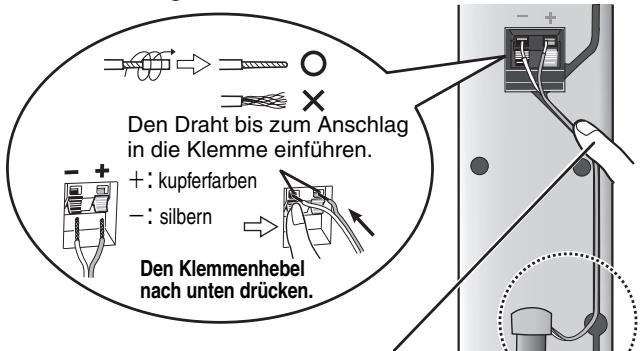

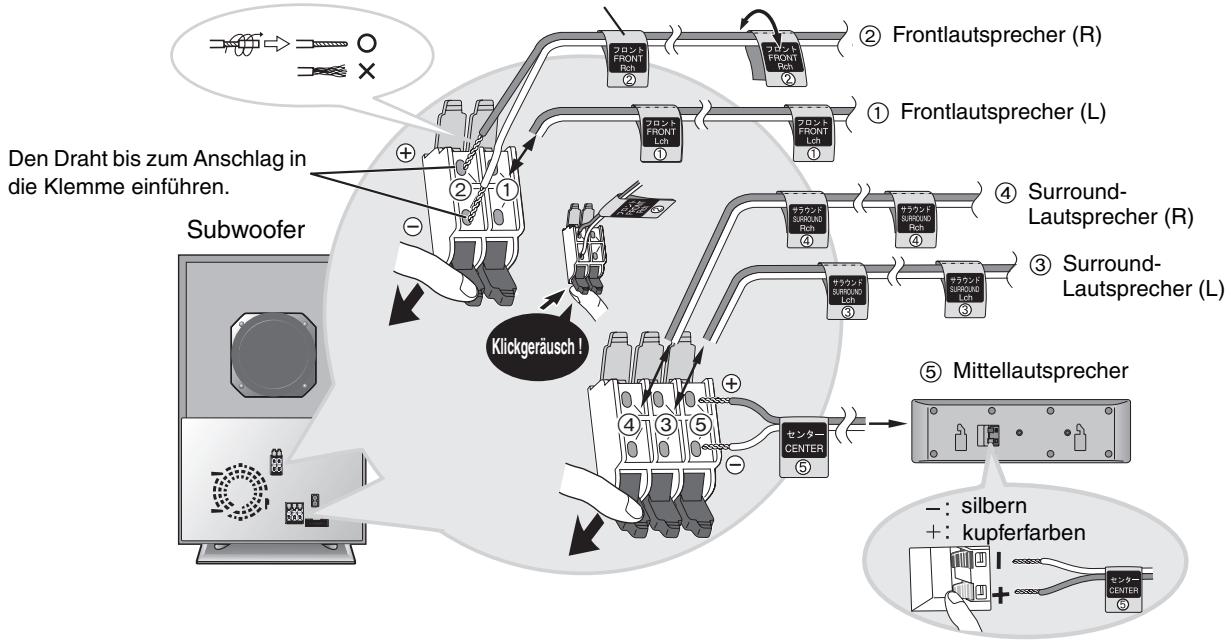

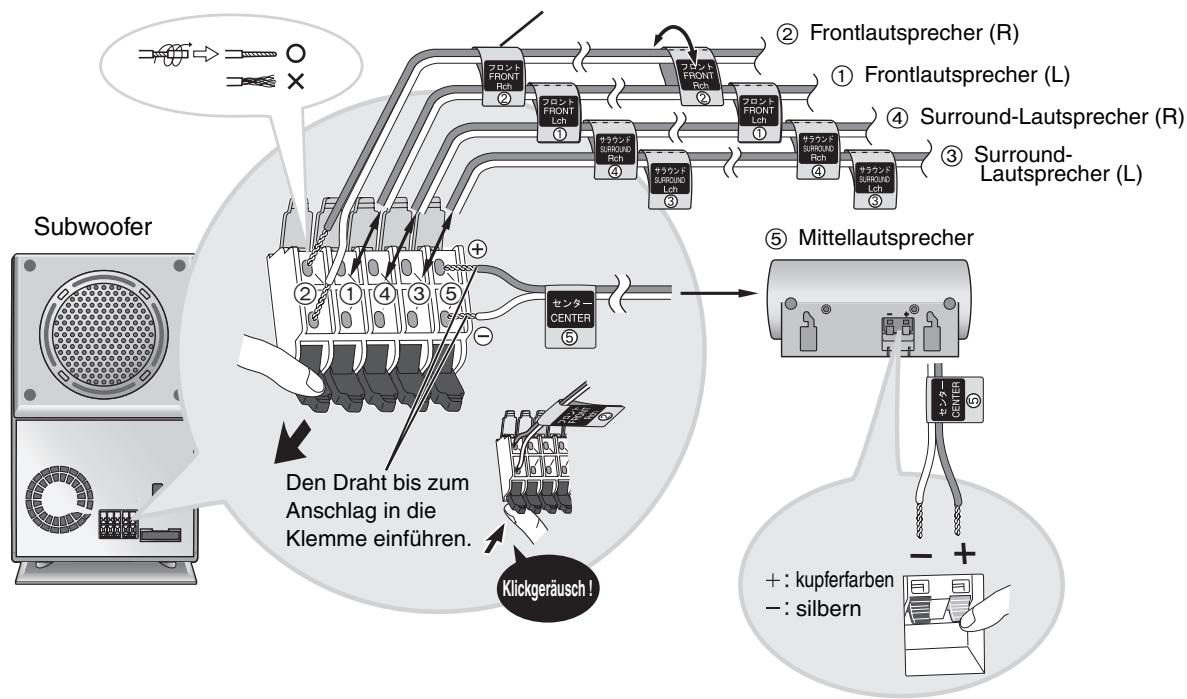

4 Schließen Sie die Lautsprecherkabel an.

1 Verdrehen Sie ein Stück am Ende der Isolierung jedes Lautsprecherkabels, und ziehen Sie es vom Kabel ab, um die Leiter freizulegen.

Lautsprecher-Rückwand

Passen Sie das Lautsprecherkabel in die Nut ein.

Falls eine überschüssige Länge des Lautsprecherkabels vorhanden ist, entfernen Sie die Gummikappe von der Oberkante des Ständerbeins und führen Sie das Lautsprecherkabel durch das Loch hindurch, während Sie es von der Unterseite des Sockels aus herausziehen, um es zu straffen.

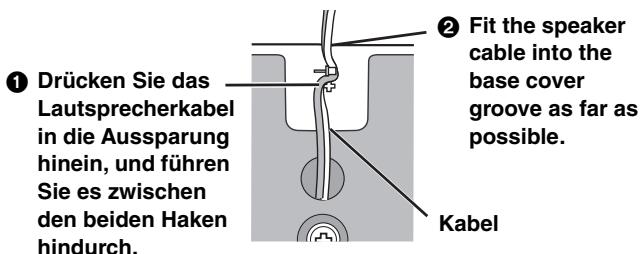

5 Befestigen Sie die Lautsprecherkabel an den Sockeln.

Unterseite des Sockels

Verhindern eines Umkippens der Lautsprecherboxen (Frontlautsprecher und Surround-Lautsprecher)

Vorbereitung

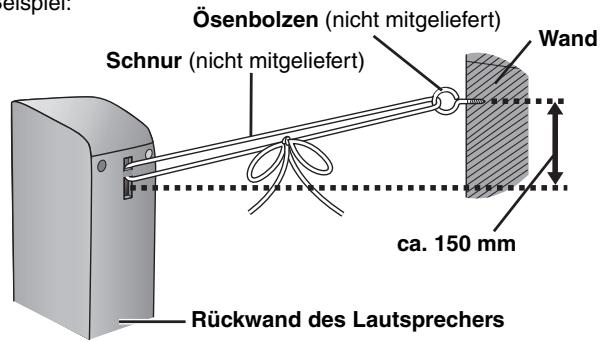

Befestigen Sie Ösenbolzen (nicht mitgeliefert) an einer Wand, um die Lautsprecher daran zu sichern (siehe Diagramm rechts). Bitte besorgen Sie sich Ösenbolzen, die zum Einschrauben in die jeweils zur Verankerung vorgesehene Oberfläche (Wand, Pfeiler usw.) geeignet sind. Konsultieren Sie bei Bedarf einen Fachmann bezüglich der geeigneten Vorgehensweise bei Montage an einer Betonwand oder an einer Stelle, wo der Werkstoff keinen festen Halt für Schrauben bietet. Bei unsachgemäßer Befestigung können Wand oder Lautsprecher beschädigt werden. Führen Sie eine Schnur (nicht mitgeliefert) durch die beiden Schlitze an der Rückwand des Lautsprechers, um diesen gegen Umkippen zu sichern. 2 Führen Sie die Schnur durch die Öse und verknoten Sie sie dann fest in einer Schleife.

Beispiel:

SCHRITT 2

Platzierung der Lautsprecher

Die Art und Weise, wie die einzelnen Lautsprecher im Hörraum angeordnet werden, kann die Wiedergabe der Bässe sowie das erzeugte Klangfeld stark beeinflussen. Bitte beachten Sie daher die folgenden Hinweise.

• Stellen Sie die Lautsprecher grundsätzlich auf einer ebenen, stabilen Unterlage auf.
• Werden Lautsprecher zu nahe am Boden oder zu dicht an Wänden oder Zimmerecken aufgestellt, kann dies dazu führen, dass die Bässe übermäßig betont werden. Wände und Fenster sollen möglichst mit dicken Vorhängen abgedeckt werden.
• Stellen Sie die Frontlautsprecher, den Mittellautsprecher und die Surround-Lautsprecher jeweils etwa im gleichen Abstand von der Hörposition auf. Bei den in den obigen Schemen angegebenen Winkeln handelt es sich lediglich um Richtwerte.
• Weitere Möglichkeiten zur Aufstellung der Lautsprecher werden auf Seite 30 gezeigt.

HT870

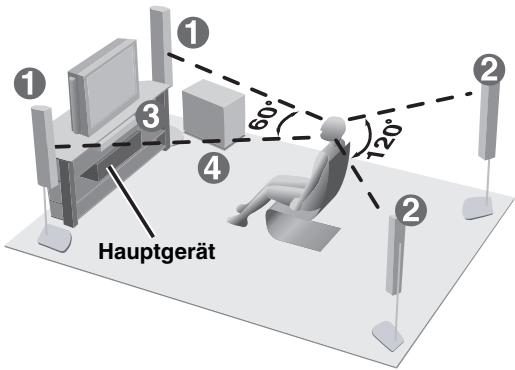

1 Frontlautsprecher (L, R)

2 Surround-Lautsprecher (L, R)

3 Mittellautsprecher Subwoofer

4

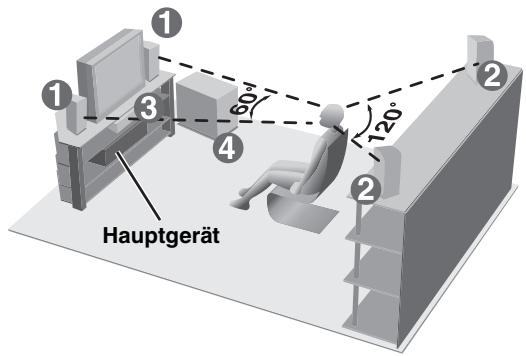

HT520

1

2

3

4 Mittellautsprecher Subwoofer

Die Front- und Surround-Lautsprecher können jeweils beliebig links oder rechts aufgestellt werden.

Frontlautsprecher

(L, R)

Surround-Lautsprecher

(L, R)

Die Frontlautsprecher und die Surround-Lautsprecher sind baugleich.

Verwenden Sie einen Frontlautsprecher nicht als Surround-Lautsprecher oder umgekehrt. Überprüfen Sie den Typ jedes einzelnen Lautsprechers anhand des Aufklebers an der Rückwand der Box.

Lautsprecher-Etikett

Aufstellungsbeispiel

Aufstellungsbeispiel

- Verwenden Sie ausschließlich die mitgelieferten Lautsprecher

Durch den Gebrauch von anderen Lautsprecherboxen kann das Gerät beschädigt werden, und die Klangqualität wird beeinträchtigt.

• Stellen Sie die Lautsprecher auf einer ebenen Unterlage auf, damit sie nicht umkippen können. Falls eine Aufstellung auf einer ebenen Unterlage aus irgendeinem Grund nicht möglich ist, müssen geeignete Maßnahmen getroffen werden, um ein Umkippen der Lautsprecher zu verhindern.

Hauptgerät

Hinweis

Sorgen Sie für einen Mindestabstand von 10 mm zwischen den Lautsprechern und der Anlage, damit eine ausreichende Belüftung gewährleistet ist.

Mittellautsprecher

Die vom Mittellautsprecher beim Betrieb erzeugten mechanischen Schwingungen können Bildstörungen verursachen, wenn der Mittellautsprecher direkt auf dem Fernsehgerät aufgestellt wird. Stellen Sie den Mittellautsprecher darauf auf einem Hi-Fi-Schrank oder Regal auf. - Um zu verhindern, dass die Lautsprecher herunterfallen, sollten sie nicht direkt auf dem Fernsehgerät aufgestellt werden.

Subwoofer

Stellen Sie den Subwoofer rechts oder links neben dem Fernsehgerät, auf dem Boden oder auf einem stabilen Regal auf, damit die beim Betrieb erzeugten mechanischen Schwingungen keine negativen Auswirkungen haben. Halten Sie an der Rückseite des Subwoofers einen Freiraum von 10 cm ein, um für ausreichende Belüftung zu sorgen.

Achtung

Halten Sie die Lautsprecher stets an den Seiten. Ein Lautsprecher kann beschädigt werden, wenn Druck auf die Frontverkleidung ausgeübt wird.

Beispiel: HT520

Hinweise zum Gebrauch der Lautsprecher

Wiedergabe mit hohem Lautstärkepegel über längere Zeiträume hinweg kann zu einer Beschädigung der Lautsprecher und einer Verkürzung ihrer Lebensdauer führen. Verringern Sie den Lautstärkepegel in den folgenden Situationen, um eine Beschädigung der Lautsprecher zu vermeiden. - Bei Wiedergabe von verzerrtem Klang. - Wenn die Lautsprecher Rückkopplungsheulen von einem Schallplattenspieler, Rauschen von UKW-Sendungen oder das Sinussignal eines Oszillators, einer Test-Disc oder eines elektronischen Instruments aufnehmen. - Bei der Einstellung des Klangcharakters. - Beim Ein- und Ausschalten des Gerätes.

Bei Auftreten von Farbstörungen beim Fernsehempfang

Die Lautsprecher im Lieferumfang dieser Anlage sind auf den Betrieb in unmittelbarer Nähe eines Fernsehgerätes ausgelegt, dennoch kann es je nach Ausführung des Fernsehgerätes und Platzierung der einzelnen Komponenten der Anlage zu Bildstörungen kommen.

In einem solchen Fall schalten Sie das Fernsehgerät etwa 30 Minuten lang aus.

In den meisten Fällen wird eine derartige Störung durch die eingebaute Entmagnetisierung des Fernsehgerätes beseitigt. Falls nicht, stellen Sie die Lautsprecher in einem größeren Abstand vom Fernsehgerät auf.

Achtung

• Das Hauptgerät und die Lautsprecher im Lieferumfang dieser Anlage dürfen nur wie in dieser Bedienungsanleitung beschrieben verwendet werden. Anderenfalls können Verstärker und/oder Lautsprecher beschädigt werden, und es besteht die Gefahr eines Brandausbruchs. Falls es zu einer Beschädigung gekommen ist oder eine plötzliche Abnahme der Leistung festgestellt wird, wenden Sie sich bitte an ihren Fachhändler oder eine Kundendienststelle. Bitte versuchen Sie auf keinen Fall, diese Lautsprecher auf andere Weise als in dieser Bedienungsanleitung beschrieben an einer Wand zu befestigen.

SCHRITT Anschließen der Lautsprecher an den Subwoofer

Bringen Sie die Etiketten an den Lautsprecherkabeln an, um die Identifizierung der einzelnen Lautsprecher beim Anschließen zu erleichtern.

Hinweise

Die positiven (+) und negativen (-) Lautsprecherdrähte dürfen auf keinen Fall kurzgeschlossen werden. - Achten Sie sorgfältig darauf, die positiven (kupferfarbenen) Drähte an die positiven (+) Lautsprecherklemmen und die negativen (silbernen) Drähte der Lautsprecherkabel an die negativen (-) Klemmen anzuschließen.

Durch einen fehlerhaften Anschluss der Kabel können die Lautsprecher beschädigt werden.

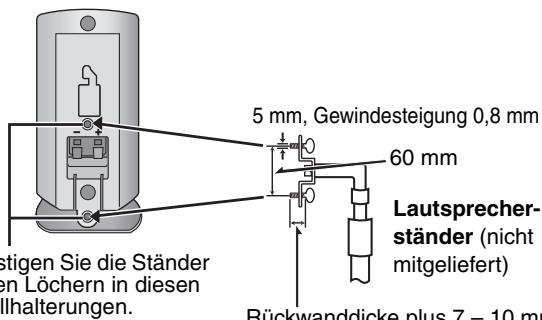

HT870

Lautsprecherkabel - 4-m-Kabel: für Mittelautsprecher

Bogen mit Etiketten für Lautsprecherkabel

Lautsprecherkabel-Etiketten

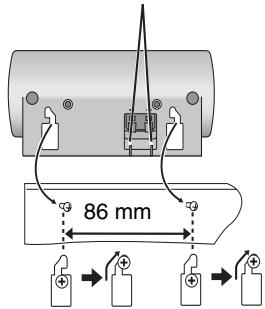

HT520

5 Lautsprecherkabel - 3 x 4-m-Kabel: für Front- und Mittelautsprecher, 2 x 10-m-Kabel: für Surround-Lautsprecher

Bogen mit Etiketten für Lautsprecherkabel

Lautsprecherkabel-Etiketten

SCHRITT 4

Videoanschluss

• Stellen Sie den Anschluss an das Fernsehgerät nicht indirekt über einen Videorecorder her. Anderenfalls kann es aufgrund einer Kopierschutzvorrichtung vorkommen, dass das Bild nicht einwandfrei auf dem Fernsehschirm angezeigt wird. Schalten Sie das Fernsehgerät vor dem Anschließen aus, und schlagen Sie bezüglich der Anschlüsse auch in der Bedienungsanleitung des Fernsehgerätes nach.

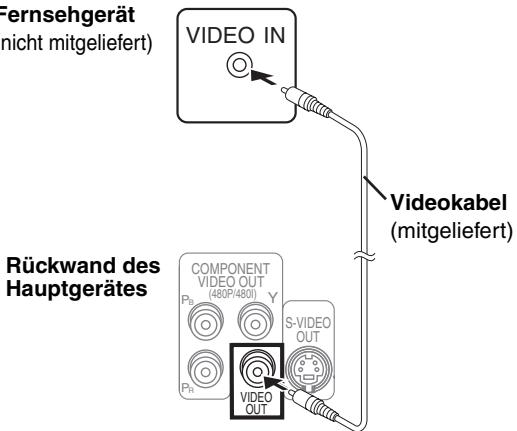

Fernsehgerät mit VIDEO IN-Buchse

Fernsehgerät (nicht mitgeliefert)

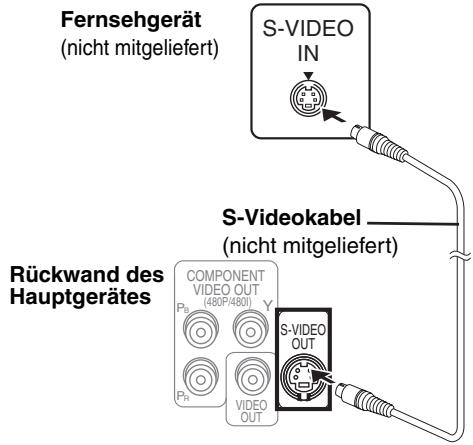

Fernsehgerät mit S-VIDEO IN-Buchse

Videokabel

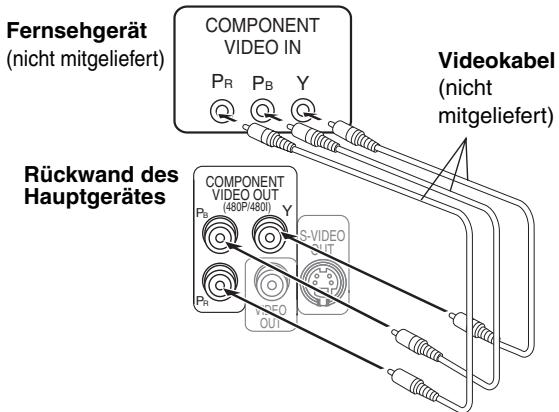

■ Fernsehgerät mit COMPONENT VIDEO IN-Buchsen

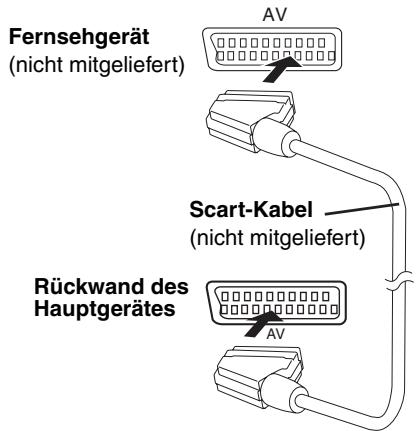

Fernsehgerät mit SCART-Buchse

S-VIDEO OUT-Buchse

Das an der S-VIDEO OUT-Buchse anliegende Videosignal liefert im Vergleich zum Anschluss an der VIDEO OUT-Buchse ein Bild mit lebhafteren Farben, da das Farbsignal (C) getrennt vom Luminanzsignal (Y) ausgegeben wird. (Das tatsächliche Ergebnis hängt vom Fernsehgerät ab.)

COMPONENT VIDEO OUT-Buchsen

Von diesen Buchsen können sowohl Komponentensignale mit Zwischenzeilenabtastung als auch solche mit

Zeilensprungabtastung ausgegeben werden, die im Vergleich zu dem von der S-VIDEO OUT-Buchse ausgegebenen Signal eine höhere Bildqualität liefern. Wenn der Videoanschluss an diesen Buchsen hergestellt wird, werden die Farbdifferenzsignale (P_B / P_R) und das Luminanzsignal (Y) getrennt ausgegeben, um eine originalgetreue Farbwiedergabe zu erhalten.

Die Beschriftung der Komponentensignal-Videoeingangsbuchsen ist je nach Ausführung des verwendeten Fernsehgerätes bzw. Monitors verschieden (z.B. Y/P_B/P_R, Y/B-Y/R-Y, Y/CB/CR). Verbinden Sie gleichfarbige Buchsen. - Wenn Sie diesen Anschluss hergestellt haben, wählen Sie „Video/Y PB PR“ oder „S-Video/Y PB PR“ im QUICK SETUP-MENU aus (→ Seite 10).

SCART (AV)-Buchse

Um eine Verbesserung der Bildqualität zu erzielen, können Sie den Typ des von der SCART (AV)-Buchse ausgegebenen Videosignals dem jeweils verwendeten Fernsehgerät entsprechend von „Video“ auf entweder „S-Video“ oder „RGB“ einstellen. Wählen Sie

„S-Video/Y PB PR“ oder „RGB/No Output“ im QUICK SETUP-

Menü aus (→ Seite 10).

So geben Sie Videomaterial mit Progressivabtastung weiter

• Stellen Sie den Anschluss an den Komponentensignal-Videoeingangsbuchsen eines 480P-kompatiblen Fernsehgerätes her. (Bei Anschluss an ein Fernsehgerät, das nicht mit dem Signalformat 480P kompatibel ist, wird das Bild nicht korrekt angezeigt.)
• Beim Abspielen von NTSC-Discs ändern Sie den Video-Ausgabemodus auf „480P“ (→ Seite 19), oder drücken Sie [PROGRESSIVE] am Hauptgerät, so dass die Anzeige „PROG.“ im Display erscheint.

Alle mit 480P-Eingangsbuchsen ausgestatteten Fernsehgeräte der Marke Panasonic sind kompatibel. Konsultieren Sie den Hersteller, wenn Sie ein Fernsehgerät einer anderen Marke besitzen.

Hinweis

Bei Anschluss des Fernsehgerätes an eine der Buchsen VIDEO OUT, S-VIDEO OUT oder SCART (AV) sowie beim Abspielen von PAL-Discs erfolgt die Ausgabe des Videosignals stets mit Zwischenzeilenabtastung, selbst wenn die Anzeige „PROG." im Display erscheint.

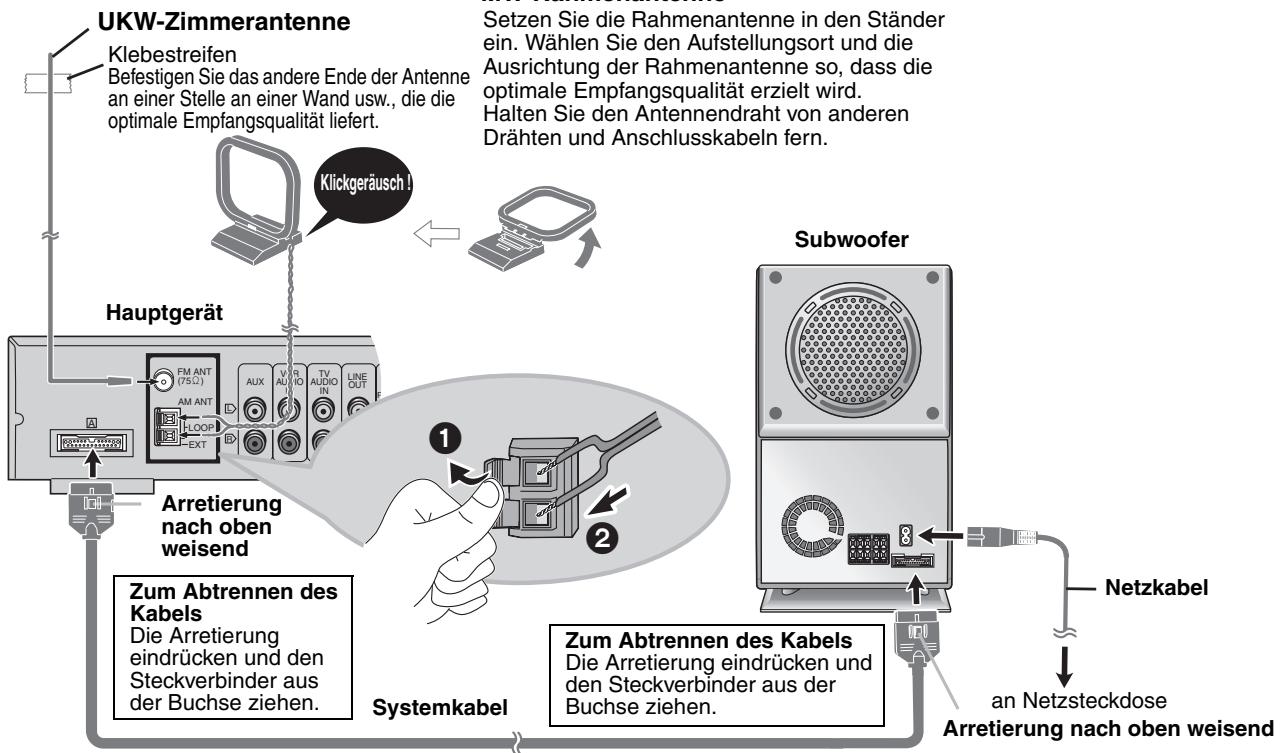

SCHRITT 5: Antennen- und Systemanschlüsse

Systemkabel

MW-Rahmenantenne

UKW-Zimmerantenne

Netzkabel

• Schließen Sie das Netzkabel erst an, nachdem alle anderen Anschlüsse hergestellt worden sind.
• Optionale Antennenanschlüsse (siehe Seite 23).

Energieeinsparung

Auch im ausgeschalteten Zustand nimmt das Hauptgerät eine geringe Menge Strom auf (ca. 0,7 W). Trennen Sie den Netzstecker von der Netzsteckdose, um Energie einzusparen, wenn das Gerät längere Zeit nicht benutzt werden soll.

Nach erneutem Anschließen an das Stromnetz müssen bestimmte Einstellungen, die in der Zwischenzeit aus dem Benutzerspeicher des Gerätes gelöscht wurden, wieder vorgenommen werden.

SCHRITT 6: Einzelheiten zur Fernbedienung

Fernbedienung

Batterien

Legen Sie die Batterien so ein, dass die Pole (+ und -) mit denen der Fernbedienung übereinstimmen.

Keine Akkus verwenden. - Verbrauchte Batterien sachgerecht entsorgen.

Vermeiden Sie es,

• alte und frische Batterien gemeinsam einzulegen;
• Batterien verschiedener Sorten gemeinsam einzulegen;
• Batterien starker Wärme oder offenen Flammen auszusetzen;
• Batterien zu zerlegen oder kurzzuschließen;
• Alkali- oder Manganbatterien aufzuladen zu versuchen;
• Batterien mit teilweise abgelöster Ummantelung zu verwenden. Unsachgemäße Handhabung von Batterien kann zu Auslaufen von Elektrolyt führen, was eine Beschädigung von Gegenständen durch Kontakt mit der Flüssigkeit sowie Brand zur Folge haben kann.

Nehmen Sie die Batterien heraus, wenn die Fernbedienung längere Zeit nicht benutzt werden soll. Lagern Sie die Batterien an einem kühlen, dunklen Ort.

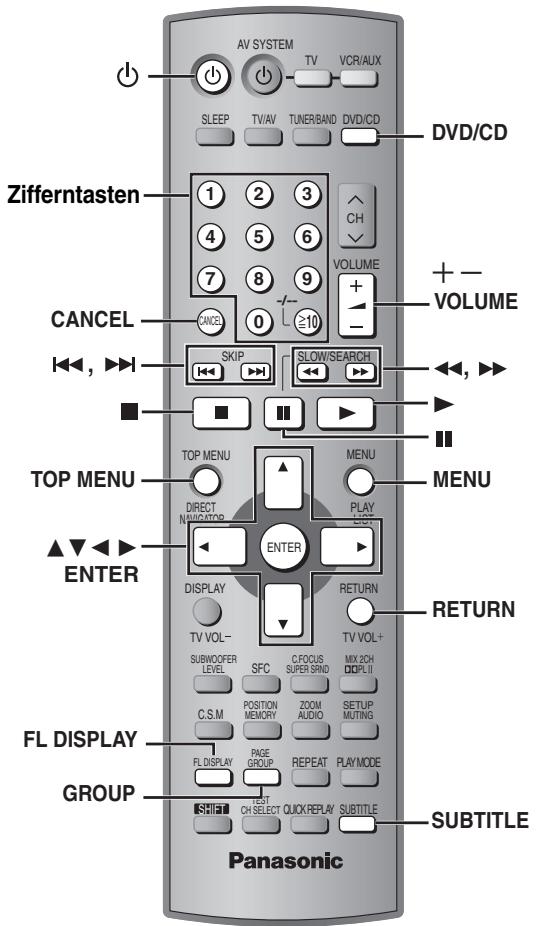

Gebrauch

Richten Sie den Geber der Fernbedienung innerhalb eines maximalen Abstands von 7 Metern direkt vor dem Gerät auf den Fernbedienungssignal-Sensor (→Seite 10) an der Frontplatte, wobei Hindernisse auf dem Übertragungsweg zu vermeiden sind.

Das QUICK SETUP-MENU gestattet es Ihnen, die bei der ursprünglichen Inbetriebnahme des Gerätes erforderlichen Einstellungen bequem vorzunehmen.

Schalten Sie das Fernsehgerät ein, und stellen Sie es auf den richtigen Videoeingang ein.

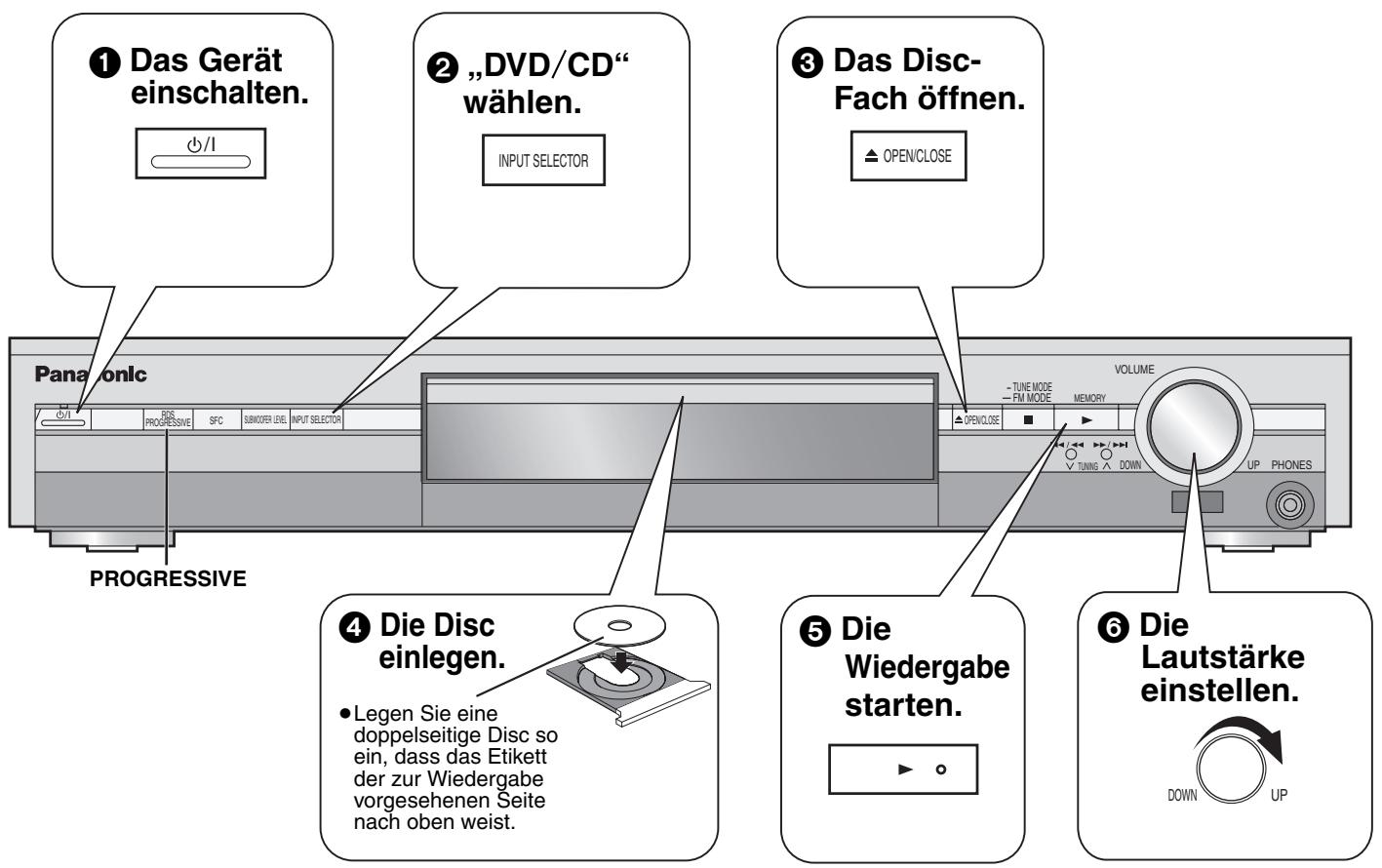

Das Gerät einschalten.

"DVD/CD" wählen.

Das QUICK SETUP-Menü erscheint.

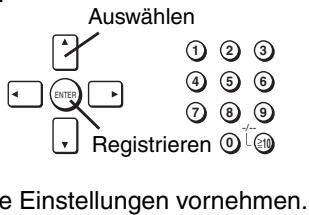

Die Einstellungen anhand der angezeigten Informationen vornehmen.

Die Einstellungen anhand der angezeigten Informationen vornehmen.

Zum Verlassen des Menüs drücken.

Späteres Ändern dieser Einstellungen

Wählen Sie QUICK SETUP im Register Others (→ Seite 21).

Übersicht über die Bedienungselemente

Übersicht über die Bedienungselemente

Die Nummern der Bezugskeiten sind in Klammern angegeben.

Bereitschafts-/Ein-Anzeige: Halten Sie [SHIFT] gedrückt, während Sie die betreffende Taste drücken.

Für Zugriff auf die mit orangefarbener

Beschriftung gekennzeichneten Funktionen:

Wenn das Gerät an eine Steckdose angeschlossen ist, leuchtet diese Anzeige im Bereitschaftszustand und erlischt beim Einschalten des Netzschalters.

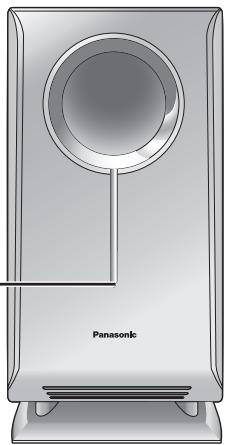

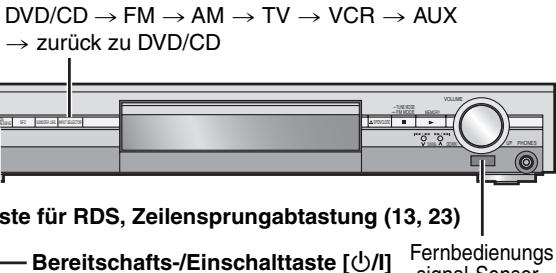

Programmquellen-Wahltaste [INPUT SELECTOR] (22) Bereitschafts-/Einschalttaste [O/I]: Drücken Sie diesen Schalter, um das Gerät aus dem Bereitschaftszustand einzuschalten und umgekehrt. Auch im Bereitschaftsmodus verbraucht das Gerät etwas Strom.

Diese Anzeige leuchtet, wenn der Subwoofer an eine Netzsteckdose angeschlossen ist.

Fernbedienungssignal-Sensor Netzanschlussanzeige (AC IN)

Disc	Logo	Symbol in dieser Anleitung	Bemerkungen
DVD-RAM	DVD RAM RAM 4.7	RAM	Unter Verwendung von Version 1.1 des Video-Aufzeinungsformat (einer vereinheitlichen Video-Aufzeinungsnorm) aufgezeichnete Discs.	●Mit DVD-Videorecordern, DVD-Videokameras, Personalcomputer usw. aufgezeichnete Discs ●Entfernen Sie Discs des Typs 2 und 4 vor dem Gebrauch aus ihren Cartridges.
		JPEG	Unter Verwendung der Norm DCF (Design rule for Camera File system) aufgezeichnete Discs	●Mit einem DVD-Videorecorder von Panasonic bespielte Discs ●Um JPEG-Dateien abzuspielen, wahren Sie die Einstellung „Play as Data Disc" im „Other" Menu (→ Seite 19).
DVD-Audio	DVD AUDIO	DVD-A	—
		DVD-V	Bestimmte DVD-Audio-Discs enthalten zusätzlich DVD-Videomaterial.Für Wiedergabe des DVD-Videoinhalts einer DVD-Audio-Disc wahren Sie die Einstellung „Play as DVD-Video" im „Other" Menu (→ Seite 19).
DVD-Video	DVDVIDEO VIDEO	DVD-V	—
DVD-R	DVD R R4.7		DVD-R-Discs der Marke Panasonic, die mit einem DVD-Videorecorder oder einer DVD-Videokamera von Panasonic bespielt und finalisiert* wurden, werden als DVD-Video-Discs von thissem Gerät abgespielt.
Video CD	COMPACT DIGITAL VIDEO	VCD	—
SVCD	COMPACT DIGITAL AUDIO	VCD	Entspricht IEC62107
CD	COMPACT DIGITAL AUDIO COMPACT DIGITAL AUDIO TEXT	CD	Dieses Gerät istzar mit dem HDCD-Format kompatibel, unterstützt die Peak Extend-Funktion jedoch nicht. (Diese Funktion erweitert den Dynamikbereich von Signalen mit hohem Lauststärkepegel.)Im HDCD-Format aufgezeichnete CDs zeichnen sich durch eine höhere Klangqualität aus, da sie mit 20 Bit anstatt wie herkömmliche CDs mit 16 Bit codiert werden. ●Während der HDCD-Wiedergabe erscheidt die Anzeige „HDCD" im Display des Gerätes.
CD-R CD-RW	—	WMA MP3 JPEG CD VCD	●Dieses Gerät ist zum Abspielen von CD-R/RW-Discs (für Aufzeinung von Audiodaten vorgesehen) geeignet, die in einem der links aufgeführten Formate bespielt wurden. Beenden Sie die Aufnahmesitzungen oder finalisieren* Sie die Disc nach beendeter Aufzeinung. ●HighMAT-Discs Nur WMA-, MP3- oder JPEG-Dateien. Für Wiedergabe ohne Verwendung der HighMAT-Funktion wahren Sie die Einstellung „Play as Data Disc" im „Other" Menu (→ Seite 19).

*Bei der Finalisierung handelt es sich um ein Verfahren, das eine Wiedergabe der Disc mit kompatiblen Geräten ermöglicht. - Je nach Disc-Typ und Zustand der Aufzeichnung kann es vorkommen, dass nicht alle oben aufgelisteten Discs mit diesem Gerät abgespielt werden können.

■ Nicht mit diesem Gerät abspielbare Discs

Discs der Formate DVD-ROM, CD-ROM, CDV, CD-G, DVD+R, +RW, DVD-RW, SACD, DivX Video Discs und Photo-CD, DVD-RAM-Discs, die nicht aus ihrer Cartridge entfernt werden können, 2,6-GB- und 5,2-GB-DVD-RAM-Discs sowie im Handel als „Chaoji VCD“ vertriebene Discs, einschließlich von CVD-, DVCD- und SVCD-Discs, die nicht der Norm IEC62107 entsprechen.

Audioformat von DVDs

Discs, die mit den rechts abgebildeten Logos gekennzeichnet sind, werden von diesem Gerät automatisch erkannt und decodiert.

Videosysteme

• Dieser Player kann sowohl PAL als auch NTSC wiedergeben, aber Ihr Fernsehgerät muss mit dem auf der Disc verwendeten System kompatibel sein. - PAL-Discs können mit einem NTSC-Fernsehgerät nicht korrekt wiedergegeben werden.
• Dieses Gerät kann NTSC-Signale für die Wiedergabe mit einem PAL-Fernsehgerät in das Format PAL 60 umwandeln (→ Seite 20, „NTSC Disc Output“ im Register „Video“).

HighMAT™ und das HighMAT-Logo sind Warenzeichen bzw. eingetragene Warenzeichen von Microsoft Corporation in den Vereinigten Staaten und/oder anderen Ländern.

Handhabung von Discs

■ Reinigen von Discs

DVD-A DVD-V VCD CD

Mit einem feuchten Tuch abwischen und dann trockenwischen.

RAM DVD-R

• Reinigen Sie die Disc mit einem optionalen DVD-RAM/PD-Discreiniger (LF-K200DCA1, falls erhältlich).
• Verwenden Sie auf keinen Fall Tücher oder Reiniger für CDs usw.

Vorsichtshinweise zur Handhabung

• Befestigen Sie keinerlei Etiketten oder Aufkleber an Discs (dies kann ein Verwellen der Disc verursachen, wodurch sie unbrauchbar wird).
• Beschreiben Sie die Etikettenseite einer Disc nicht mit einem Kugelschreiber oder anderen Schreibutensilien.
• Verwenden Sie keine Schallplatten-Reinigungssprays, Benzol, Farbverdünner, Antistatikflüssigkeiten oder andere Lösungsmittel.
• Verwenden Sie keine kratzfesten Schutzhüllen oder Abdeckungen.
• Vermeiden Sie die Verwendung der folgenden Arten von Discs: - Discs, auf denen sich Klebstoffreste von abgezogenen Aufklebern oder Etiketten befinden (Leih-Discs usw.) - Stark verwelkte oder gesprungene Discs
• Unregelmäßig geformte (z.B. herzförmige, achteckige usw.) Discs.

Hinweise

Die Disc rotiert weiter, während das Menü angezeigt wird. Drücken Sie [■] nach beendeter Einstellung, um den Laufwerkmotor und den Fernsehschirm zu stoppen.

Falls ein Problem auftritt, schlagen Sie bitte im Abschnitt „Fehlersuchanleitung" nach (⇒ Seite 34, 35).

Stopp	Während die Anzeige „RESUME" im Display erscheint, wird die aktuelle Position gespeichert. • Drücken Sie [▷] (wiedergabe), um die Wiedergabe an der gespeicherten Stelle fortzusetzen. DVD-V Für Kapitelrückschau (Abschnitt „Positionsspeicher" auf ➔ Seite 14) • Drücken Sie [■], um die gespeicherte Position zu Löschen.
Pause	Drücken Sie [▷] (wiedergabe), um die Wiedergabe zu starten.
Übersprungen	SKIP ← ▷ ▷ △ ← ▷ ▷ →	WMA MP3 JPEG [▲▼]: Überspringen von Gruppen während der Wiedergabe [◁▶]: Inhaltssprung während der Wiedergabe
Suchlauf (während der Wiedergabe) Zeitlupen-wiedergabe (im Pausenzustand)	SLOW/SEARCH	Bis zu 5 Geschwindigkeitsstufen • Drücken Sie [▷] (wiedergabe), um die Wiedergabe zu starten. • VCD Zeitlupe, nur in Vorwartsrichtung.
Videosignal mit Zeilensprung-abtastung	Nur Hauptgerät	PROG.

Einzelbild-Weiterschaltung(imPausenzustand)	VCDnur inVorwartsrichtung.
Wahl vonEinträgen derBildschirm-menüss	AuswählenEntertRegistrieren
Eingeben vonNummern	1234567890123456Beisiel:Zur Eingabe von 12:[≥10]→[1]→[2]VCDmitWiedergabesteuerungBetätigten Sie die Zifferntastemim Stoppzustand.WMA MP3 JPEGBeisiel:Zur Eingabe von 123:[1]→[2]→[3]→[ENTER]CANCEDrücken Sie [CANCEL], umeine falsch eingebeneZiffer zu löschen.

Starten der Wiedergabe mit einer bestimmten Gruppe	DVD-A WMA MP3 JPEG Jeder Ordner auf einer WMA/MP3- oder JPEG-Disc wird als eine „Group" gehelt. PAGE GROUP → Auswahlen GISTER → Registrieren
Zurückkehren auf die vorgeige Bildschirm-anzeige	RETURN
Display des Hauptgerätes	FL DISPLAY DWDA DVD-V WMA MP3 Zeitanzeige ↑ Nummeranzeige JPEG Bei aktivierter Dia-Vorführung: SLIDE←→Nummeranzeige Bei deaktivierter Dia-Vorführung: PLAY←→Nummeranzeige
Informations-anzeige	SUBTITLE WMA MP3 JPEG CD (nur CD-Text) Ein- und Ausschalten der Informationsanzeige
Disc-MENU	TOP MENU O MENU O RETURN O VCD Anzeigen eines Disc-Menü

POSITION

MEMORY

ZOOM

ZOOM AUDIO

SUBTITLE

QUICK REPLAY

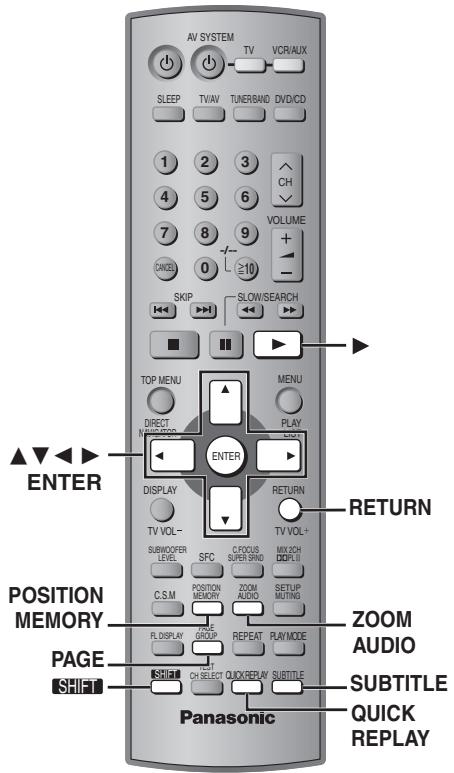

Positionsspeicher

Zum Speichern der Position, an der die Wiedergabe später fortgesetzt werden soll.

Zoom-Funktion

Zum Erweitern eines Bilds im Letterbox-Format, sodass es den Bildschirm ausfüllt.

Audio

Zum Wechseln der Tonspur.

Untertitel

Zum Wechseln der Untertitelsprache.

Sofortwiederholung

Zum Wiederholen einer Szene.

Seitensprung

Zur Wahl von Standbildern.

Einzelheiten zu diesen Funktionen finden Sie weiter unten.

Positionsspeicher

(Nur wenn die verstrichene Spielzeit einer Disc angezeigt werden kann.)

JPEG: Diese Funktion steht bei allen Arten von JPEG-Daten zur Verfügung.

Diese Position bleibt auch dann gespeichert, wenn das Gerät ausgeschaltet, die Programmquelle umgeschaltet oder die Disc ausgewechselt wird.

Drücken Sie [POSITION MEMORY].

Position gespeichert

• Positionen können für bis zu 5 Discs gespeichert werden.
• Beim Einspeichern einer Position für die 6. Disc wird die jeweils älteste Position im Speicher überschrieben.

Wenn das Gerät eingeschaltet und „DVD/CD“ erneut als Programmquelle gewählt oder die Disc eingelegt wird, blinkt die Anzeige „RESUME“ im Display.

Drücken Sie [▶] (Wiedergabe), um die Wiedergabe an der betreffenden Stelle zu starten.

Für Kapitelrückschau DVD-V

Drücken Sie [▶] (Wiedergabe), während die unten abgebildete Meldung im Display des Gerätes erscheint.

Der Anfang jedes Kapitels vor dem aktuellen Kapitel wird der Reihe nach wiedergegeben.

• Wenn keine Kapitelrückschau ausgeführt werden soll, drücken Sie [▶] (Wiedergabe) nicht.

Zoom-Funktion

RAM DVD-V VCD

Betätigen Sie

[SHIFT] + [ZOOM] zur Wahl des voreingestellten

Menü

Just Fit Zoom

×1.00

Bildseitenverhältnisses

oder der Einstellung „Auto“. (Just Fit Zoom)

Feineinstellungen (Manual Zoom)

Drücken Sie [<▶]. - von × 1,00 bis × 1,60 (in 0,01-Schritten) - von × 1,60 bis × 2,00 (in 0,02-Schritten) - Wenn Sie [▲▶] gedrückt halten, ändert sich die Anzeige des Zeitintervalls schnell fortlaufend.

Audio

DVD-A DVD-V (mit mehreren Tonspuren) RAM VCD

Betätigen Sie [AUDIO] zur Wahl der

gewünschten Tonspur.

RAM VCD

Sie können diese Taste zur Wahl von „L“, „R“ oder „LR“ betätigen.

Menü

Audio

1

DVD-V (Karaoke-Discs)

Betätigen Sie [▲▶] zur Wahl von „On“ (Ein) oder „Off“ (Aus) für die Wiedergabe von Gesangsstimmen.

Einzelheiten hierzu finden Sie in der Begleitliteratur der Disc.

Untertitel

DVD-V (mit mehreren Untertitelsprachen) VCD (nur SVCD)

RAM (nur Ein/Aus)

Betätigen Sie [SUBTITLE] zur Wahl der gewünschten

Untertitelsprache.

Menü

Untertitel

Aus

So können Sie die Untertitel abschalten/anzeigen

Betätigen Sie [▲▶] zur Wahl von „Ein“ oder „Aus“.

Sofortwiederholung

(Nur wenn die verstrichene Spielzeit einer Disc angezeigt werden kann.)

Drücken Sie [QUICK REPLAY], um an eine um mehrere Sekunden frühere Stelle zurückzuspringen.

Seitensprung

DVD-A

Während der Wiedergabe oder im Pausenzustand

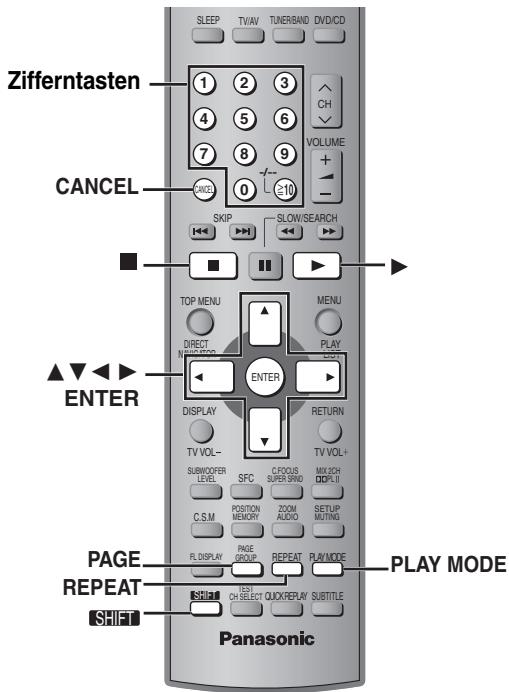

Drücken Sie [SHIFT] + [PAGE].

Bei jeder Betätigung dieser Tastenkombination wird die Seite umgeschaltet.

• Drücken Sie [RETURN], um auf Seite 1 zurückzukehren.

REPEAT

PLAY MODE

Wiederholwiedergabe

Abspielen aller Gruppen, Zufallswiedergabe und Programmwiedergabe

DVD-A DVD-V WMA MP3 JPEG

VCD CD (Es erscheint keine Bildschirmanzeige.)

Bei jeder Betätigung dieser Taste im Stoppzustand wechselt die Wiederholbetriebsart wie folgt:

Alle Gruppen (DVD-A) → Programm wiedergabe → Zufallswiedergabe

Aus (normale Wiedergabe)

Verlassen der Betriebsart für das Abspielen aller Gruppen, der Programmwiedergabe- und Zufallswiedergabe-Betriebsart

Betätigen Sie [PLAY MODE] im Stoppzustand so oft, bis alle Wiederholanzeigen vom Display verschwunden sind.

• Um Zufalls- und Programmwiedergabe zu verwenden, muss die HighMAT-Disc-Wiedergabe deaktiviert werden. Wählen Sie die Einstellung „Play as Data Disc“ im Other Menu (→ Seite 19). DVD-A: Bestimmte Discs enthalten Bonusgruppen. Wenn nach Wahl einer Bonusgruppe eine Aufforderung zur Eingabe des Passworts auf dem Bildschirm erscheint, müssen Sie das Passwort über die Zifferntasten eingeben, bevor die betreffende Bonusgruppe abgespielt werden kann. Einzelheiten zum Passwort finden Sie in der Begleitliteratur der jeweiligen Disc.

Einzelheiten zu diesen Funktionen finden Sie weiter unten.

Wiederholwiedergabe

(Nur wenn die verstrichene Spielzeit einer Disc angezeigt werden kann. JPEG: Diese Funktion steht bei allen Arten von JPEG-Daten zur Verfügung.)

Während der Wiedergabe

Betätigen Sie [REPEAT] zur Wahl des Disc-Eintrags, der wiederholt abgespielt werden soll.

Menü

Wiederholen

Aus

RAM

PG-WIEDERHOLUNG → ALLE WIEDERHOLUNG (komplette Disc) → WIEDERHOLUNG AUS

Während der Abspiellisten-Wiedergabe: SZENE-WIEDERHOLUNG → PL-WIEDERHOLUNG → WIEDERHOLUNG AUS

DVD-A

TITEL-WIEDERHOLUNG → GRUPPE-WIEDERHOLUNG* → WIEDERHOLUNG AUS

DVD-V

KAPITEL-WIEDERHOLUNG → TITEL-WIEDERHOLUNG* → WIEDERHOLUNG AUS

VCD CD (Es erscheint keine Bildschirmanzeige.)

TITEL-WIEDERHOLUNG → ALLE WIEDERHOLEN (komplette Disc) → WIEDERHOLUNG AUS

WMA MP3 (Es erscheint keine Bildschirmanzeige.)

INHALT-WIEDERHOLUNG → GRUPPE-WIEDERHOLUNG* → WIEDERHOLUNG AUS

JPEG (Es erscheint keine Bildschirmanzeige.)

GRUPPE-WIEDERHOLUNG* → WIEDERHOLUNG AUS

• Beim Abspielen aller Gruppen (DVD-A) sowie bei Programm- und Zufallswiedergabe erscheint die Anzeige „ALLE WIEDERHOLEN".

Abspielen aller Gruppen, Zufallswiedergabe und Programmwiedergabe

■ Abspielen aller Gruppen

DVD-A

Drücken Sie [▶] (Wiedergabe).

Zufallswiedergabe

1 DVD-A DVD-V WMA MP3 JPEG

Betätigen Sie die Zifferntasten zur Wahl eines DVD-Video-Titels oder einer Gruppe (WMA MP3 JPEG) und drücken Sie anschließend [E

DVD-A

• Um alle Gruppen anzuwählen, betätigen Sie [▶] zur Wahl von „All“, und drücken Sie dann [ENTER].
• Um die Anzahl einer Gruppe rückgängig zu machen, betätigen Sie die Zifferntasten, die der Nummer der zu löschenden Gruppe entsprechen.

2 Drücken Sie [▶] (Wiedergabe).

• Bis zu 999 Einträge des Audio-/Bildinhalts können in einer zufallsbestimmten Reihenfolge abgespielt werden.

■Programmwiedergabe (bis zu 24 Disc-Einträge)

1 Betätigen Sie die Zifferntasten zur Wahl der gewünschten Disc-Einträge (WMA, MP3, JPEG) und drücken Sie anschließend [ENTER].

So wählen Sie eine 2-stellige Nummer: Beispiel: Zur Eingabe von 25: [≥10] → [2] → [5]. WMA, MP3, JPEG: [2] → [5] → [ENTER]. Wiederholen Sie diesen Schritt, um weitere Disc-Einträge zu programmieren.

Beispiel: CD

Titel-Nr. Programm-Nr.

2 Drücken Sie [▶] (Wiedergabe).

Wahl aller Disc-Einträge

DVD-A, DVD-V, WMA, MP3, JPEG

(der Disc, in einem DVD-Video-Titel oder in einer Gruppe)

Drücken Sie [ENTER], betätigen Sie [△ ∇] zur Wahl der Einstellung „ALL“, und drücken Sie dann [ENTER] erneut, um die Auswahl zu registrieren.

Ändern des Programms

DVD-A DVD-V WMA MP3 JPEG

Betätigen Sie [▲▼] zur Wahl des gewünschten Disc-Eintrags. - Um einen Disc-Eintrag zu ändern, wiederholen Sie Schritt 1. - Um einen Disc-Eintrag zu löschen, drücken Sie [CANCEL] (oder wählen Sie „Clear“ und drücken Sie dann [ENTER]). - Drücken Sie [SHIFT] + [PAGE], um einen Sprung um jeweils 8 Zeilen nach unten auszuführen.

VCD CD

Bei jeder Betätigung von [CANCEL] wird der momentan markierte Eintrag gelöscht.

Löschen des ganzen Programms

DVD-A DVD-V WMA MP3 JPEG

Betätigen Sie [▲▼▲▶] zur Wahl von „Clear all“, und drücken Sie dann [ENTER].

VCD CD

Drücken Sie [■] im Stoppzustand, um den gesamten Programminhalt zu löschen.

Das gesamte Programm wird auch durch Ausschalten des Gerätes,

Öffnen des Disc-Fachs oder Wechseln der Programmquelle gelöscht.

VCD CD Der Inhalt des Programmspeichers bleibt erhalten.

Abspielen von Datendiscs

WMA MP3 JPEG Sie können JPEG-Dateien auf einer DVD-RAM-Disc oder HighMAT-Discs ohne Verwendung der HighMAT-Funktion abspielen (→Seite 19, „Play as Data Disc“ im „Other“-Menü). ■ Gebrauch der Wiedergabemenüs (außer JPEG-Dateien auf DVD-RAM-Discs) 1 Drücken Sie [TOP MENU]. 2 Betätigen Sie [▲▼] zur Wahl von „All“, „Audio“ oder „Picture“, und drücken Sie dann [ENTER]. - Verlassen der Bildschirmanzeige: Drücken Sie [TOP MENU]. Gebrauch der Navigationsmenüs: 1 Drücken Sie [MENU]. 2 Betätigen Sie [▲▼◁▶] zur Wahl der gewünschten Gruppe bzw. des gewünschten Audio-/Bildinhalts, und drücken Sie dann [ENTER].

• Wiedergabe von WMA/MP3-Dateien bei Anzeige eines JPEG-Standbilds auf dem Fernsehschirm Wählen Sie zuerst eine JPEG-Datei und dann die gewünschten Titel aus. (Der umgekehrte Bedienungsablauf funktioniert nicht.)
• Verlassen der Bildschirmanzeige: Drücken Sie [MENU].

Gebrauch der Inhaltsliste zum Suchen eines Titels CD (nur CD-Text)

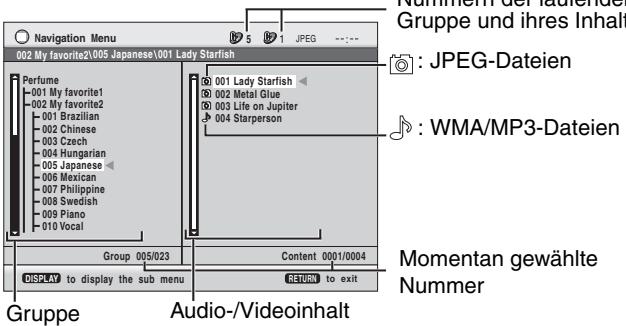

1 Drücken Sie [TOP MENU] oder [MENU]. 2 Drücken Sie [▲▼], um die Titel zu durchsuchen, und drücken Sie dann [ENTER].

• Drücken Sie [SHIFT]+[PAGE], um einen Sprung um jeweils 10 Zeilen nach unten auszuführen.

Gebrauch von Untermenü WMA MP3 JPEG

1 Bei Anzeige des Menüs

Drücken Sie [DISPLAY].

Die angezeigten Einträge sind je nach Software verschieden.

✓Multi——	Anzeigen von sowohl Gruppen als auch Inhalt
List——	Anzeigen nur des Inhalts
Tree——	Anzeigen nur von Gruppen
Thumbnail——	Anzeigen von Piktogrammen JPEG
Next group——	Springen zur{nachsten Gruppe WMA MP3
Previous group——	Springen zur vorgen Gruppe WMA MP3
All——	Anzeigen von WMA/MP3- und JPEG-Dateien
Audio——	Anzeigen nur von WMA/MP3-Dateien
Picture——	Anzeigen nur von JPEG-Dateien
Help display——	Umschalten zwischen Bedienerführung und Anzeige der verstrichenen Spielzeit
Find——	Zum Suchen von Inhalt oder Gruppen nach Name (→unter)

2 Betätigen Sie [▲▼] zur Wahl des gewünschten Untermenüs, und drücken Sie dann [ENTER].

Suchen von Inhalt oder Gruppen nach Namen

WMA MP3 JPEG

Führen Sie den Cursor auf den Gruppennamen, um eine bestimmte Gruppe zu suchen, oder auf den Inhaltsnamen, um einen bestimmten Inhalt zu suchen.

1 Wählen Sie „Find" (siehe oben).

2 Betätigen Sie [▲▼] zur Wahl des ersten Zeichens, und drücken Sie dann [ENTER].

• Wiederholen Sie den obigen Schritt, um weitere Zeichen einzugeben. Kleinbuchstaben können ebenfalls eingegeben werden.
• Betätigen Sie [▲▶▶], um zwischen A, E, I, O und U umzuschalten.
• Drücken Sie [4], um ein Zeichen zu löschen.
• Löschen Sie das Sternzeichen (*), um alle Namen suchen zu lassen, die mit dem betreffenden Zeichen beginnen.

3 Betätigen Sie [▶] zur Wahl von „Find“, und drücken Sie dann [ENTER].

Die Liste mit den Suchergebnissen erscheint.

4 Betätigen Sie [▲▼] zur Wahl des gewünschten Inhalts bzw. der gewünschten Gruppe, und drücken Sie dann [ENTER].

Abspielen von HighMAT™-Discs

WMA MP3 JPEG

1 Im Stoppzustand drücken Sie [TOP MENU]. 2 Betätigen Sie [▲▼◁▶] zur Wahl des gewünschten Eintrags anhand der Anweisungen, die auf dem Bildschirm erscheinen.

Beispiel

Menu: Zum Aufrufen des nächsten Menüs für Abspiellistenwahl oder eines anderen Menüs

Play list: Die Wiedergabe beginnt.

So ändern Sie den Menühintergrund: Drücken Sie [DISPLAY]. Der Hintergrund wechselt zu dem auf der Disc aufgezeichneten. - Verlassen der Bildschirmanzeige

Drücken Sie [■].

Auswahl aus einer Liste

1 Wählen Sie während der Wiedergabe [MENU]. 2 Drücken Sie zunächst [4], und betätigen Sie dann

[▲▼], um zwischen den Abspiel-, Gruppen- und Inhaltslisten umzuschalten.

3 Drücken Sie zunächst [▶], betätigen Sie dann [▲▼] zur Wahl eines Disc-Eintrags, und drücken Sie dann [ENTER].

• Drücken Sie [SHIFT]+[PAGE], um einen Sprung um jeweils 10 Zeilen nach unten auszuführen.
• Verlassen der Bildschirmanzeige

Drücken Sie [MENU].

Tipps zum Erstellen von WMA/MP3- und JPEG-Discs (für CD-R, CD-RW)

• Discs müssen dem Standard ISO9660 Level 1 oder 2 (außer erweiterte Formate) entsprechen.
• Dieser Player ist mit Multi-Session kompatibel, aber wenn Sessions vorhanden sind, vergeht mehr Zeit bis zum Start der Wiedergabe. Halten Sie daher die Zahl der Sessions minimal, um sie zu vermeiden.

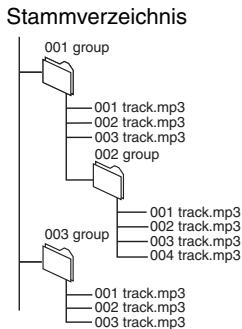

Benennung von Ordnern und Dateien

Versehen Sie Ordner- und Dateinamen bei der Aufzeichnung mit dreistelligen Präfix-Nummern, um die gewünschte Wiedergabereihenfolge festzulegen (dies funktioniert manchmal nicht). Dateien müssen jeweils eine der folgenden Erweiterungen besitzen: „WMA" oder „wma“, „MP3" oder „mp3“, „JPG", „jpg", „JPEG" oder „jpeg".

Beispiel: MP3

Abspielen eines Programms

RAM

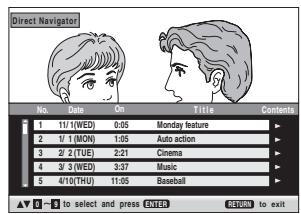

1 Drücken Sie [DIRECT NAVIGATOR].

• Namen werden nur angezeigt, wenn Sie diese eingegeben haben.
• Programm- und Discnamen können nicht geändert werden.

2 Betätigen Sie

[▲▼] oder die Zifferntasten zur Wahl des gewünschten Programms.

• Drücken Sie [SHIFT]+[PAGE], um einen Sprung um jeweils 5 Zeilen nach unten auszuführen.
• So wählen Sie eine 2-stellige Nummer

Z.B. 23: [≥10] → [2] → [3]

• Betätigen Sie [▶], um den Inhalt des Programms und der Disc anzuzeigen.

3 Drücken Sie [ENTER].

• Verlassen der Bildschirmanzeige

Drücken Sie [DIRECT NAVIGATOR].

Wiedergabe einer Abspielliste

RAM

(nur möglich, wenn die Disc eine Abspielliste enthält)

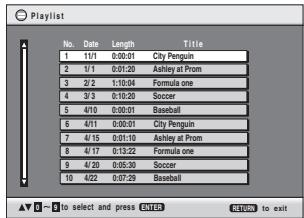

1 Drücken Sie [PLAY LIST]. 2 Betätigen Sie [▲▼] oder die Zifferntasten zur Wahl einer Abspielliste.

• Drücken Sie [SHIFT] + [PAGE], um einen Sprung um jeweils 10 Zeilen nach unten auszuführen.
• So wählen Sie eine 2-stellige Nummer z.B. 23: [≥10] → [2] → [3]

3 Drücken Sie [ENTER].

• Verlassen der Bildschirmanzeige

Drücken Sie [PLAY LIST].

WMA

• Sie können keine kopiergeschützten WMA-Dateien wiedergeben.

MP3

• Dieser Player ist nicht mit ID3-Tags kompatibel.
• Kompatible Abtastfrequenzen: 8, 11,02, 12, 16, 22,05, 24, 32, 44,1 und 48 kHz

JPEG

• Um JPEG-Dateien mit diesem Player wiederzugeben:
• Nehmen Sie die Bilder mit einer Digitalkamera auf, die der Norm DCF (Design rule for Camera File system) Version 1.0 entspricht. Bestimmte Digitalkameras verfügen über Funktionen, die nicht von der Norm DCF Version 1.0 unterstützt werden, z.B. für automatische Bilddrehung; der Gebrauch derartiger Funktionen führt u.U. dazu, dass die betreffenden Bilder nicht angezeigt werden können. Die Dateien dürfen nicht verändert oder unter einem anderen Namen gespeichert werden.
• Dieses Gerät ist nicht zur Anzeige von Laufbildern, MOTION JPEG und ähnlichen Formaten, von Standbildern eines anderen Formats als JPEG (z.B. TIFF) oder zur Wiedergabe von Audiodaten im Stande, die zu diesem Bildmaterial gehören.

(Einzelheiten zur Anordnung der Funktionstasten an der Fernbedienung finden Sie auf Seite 10.)

1

DISPLAY

Einmal drücken.

(Nach zweimaligem Drücken erscheint die Anzeige der verstrichenen Spielzeit → unten.) Die angezeigten Einträge sind je nach Disc verschieden.

2

Das Menü auswählen.

3

Die Einstellungen vornehmen.

4

DISPLAY

Zum Verlassen des Menüs drücken.

Hauptmenü

Program Group Title Chapter Track Playlist Content

Starten der Wiedergabe mit einem bestimmten Disc-Eintrag

Time

Sprung vorwärts oder rückwärts um ein bestimtes Zeitinterval (Time Slip)1 Drücken Sie [ENTER] zweimal, so dass die Time Slip-Anzeige erscheint.2 Betätigten Sie [▲▼] zur Wahl des gewünschten Zeitintervals, und drücken Sie dann [ENTER].Wenn Sie [▲▼] gedrückt halten,ändert sich die Anzeige des Zeitintervals schnell fortlaufend.Starten der Wiedergabe ab einer bestimmen Zeit (Time Search)Umschalten zwischen Restzeit- und verstrichener Spielzeitanzeige

Audio	(→ Seite 14)
	WMA MP3 Anzeigen der aktuellen Bitrate oder Abtastfrequenz
Still Picture	Standbild-Weiterschaltung
Thumbnail	Anzeigen von Piktogrammen
Subtitle	(→ Seite 14)
Marker (VR)	RAM Aufsuchen einer mit einem DVD- Videorecorder aufgezeichneten Marke Zum Aufsuchen einer Marke: [▲▼] → [ENTER]
Angle	(be einer Disc mit mehreren Betrachtungswinkeln) Zur Wahl des Betrachtungswinkels
Rotate Picture	Zum Drehen von Bildern
Slideshow	Ein- und Ausschalten der Dia-Vorführung Ändern des Zeitintervals für die Dia-Vorführung (0–30 Sek.)

■ Anzeige der verstrichenen Spielzeit (außer JPEG)

Betriebszustand—Wiedergabe, Pause oder

Zeitlupenwiedergabe/Suchlauf

aktuelle Position

laufender Disc-Eintrag

Betätigen Sie [▲▼], um zwischen der

Anzeige der verstrichenen Spielzeit und der Restzeitanzeige umzuschalten.

Sonstige Einstellungen

Play Speed

DVD-A (Laufbild-Abschnitt) RAM DVD-V Zum Ändern der Wiedergabegeschwindigkeit -von ×0,6 bis ×1,4 (in Schritten von je 0,1 Einheiten) -Nach Änderung der Geschwindigkeit -Die Tonausgabe erfolgt stereophon. -Die Abtastfrequenz 96 kHz wird in 48 kHz umgewandelt.

Play Menu (Wiedergabemenü)

(Nur wenn die verstrichene Spielzeit einer Disc angezeigt werden kann. JPEG: Diese Funktion steht bei allen Arten von JPEG-Daten zur Verfügung.)

Repeat	(→ Seite 15)
A-B Repeat	Außer JPEG RAM (Standbild-Abschnitt) Wiederholen eines bestimmen Abschnits (A-B-Wiederholung) Crücken Sie [ENTER] am Anfangs- und Endpunkt des gewünschten Abschnits. Crücken Sie [ENTER] erneut, um diese Funktion aufzuheiten.

Marker

Außer RAM Markieren von bis zu 5 Positionen für späteres Aufsuchen [ENTER] (Danach ist das Gerät zur Eingabe von Marken bereit.) Zum Setzen einer Marke: [ENTER] (an der gewünschten Stelle) Zum Setzen einer weiteren Marke: [▲▶] → [ENTER] Zum Aufsuchen einer Marke: [▲▶] → [ENTER] Zum Löschen einer Marke: [▲▶] → [CANCEL] ●Bei Programm- und Zufallswiedergabe steht diese Funktion nicht zur Verfügung.

Picture Menu (Bildmenü)

Picture Mode	Normal Cinema1: Bilder werden weicher reproduziert, und Details in dunklen Szenen werden hervorgehoben. Cinema2: Liefert ein schärferes Bild und verbessert die Detailwiedergabe in dunklen Szenen. Animation Dynamic User (Drücken Sie [ENTER] zur Wahl von „Picture Adjustment") (→ unter).
	Picture Adjustment Contrast Brightness Sharpness Colour Gamma (Dient zur Einstellung der Helligkeit der dunklen Bildstellen.) Depth Enhancer Dient zur Reduzierung des groben Hintergrundauschens, um eine bessere Tiefenwirkung zu erziehen. Bei Verwendung von Cinema1 oder 2 (→ oben) steht diese Funktion nicht zur Verfügung.
Video Output Mode	Beim Abspielen von NTSC-Discs • 480I (Zwischenzeilenabstastung) ↓ 480P (Zeilensprungabstastung)
Transfer Mode	Bei Wahl der Einstellung „480P" (→ oben) wahren Sie diejenige Umwandlungsmethode für Ausgabe eines Videosignats mit Zeilensprungabstastung, die für das jeweilige Programmmaterial am besten geeignet ist. Auto1 (normal):Für Wiedergabe von Filmmaterial Auto2:Für Filmmaterial (wie die Einstellung „Auto1", aber mit Umwandlung in ein Videosignal mit Zeilensprungabstastung und 30 Vollbildern pro Sekunde) Video:Für Videomaterial

Audio Menu (Audiomenü)

Dolby Pro Logic II	(→Seite 24)
Dialogue Enhancer	Anheiten des Dialogtons von Spielfilmen DVD-V (Dolby Digital, DTS, MPEG, mindestens 3 Kanäle, Dialogton auf Mittenkanal aufgezeichnet) On ←→ Off
Multi Re-master	RAM DVD-V (nur mit einer Abtastfrequenz von 48 kHz bespielte Discs)DVD-A (nur mit einer Abtastfrequenz von 44,1 kHz oder 48 kHz bespielte Discs)VCD CD●Bei zweikanaliger Audioausgabe von Discs dieser Typen liefert diese Funktion einen tatsächlicher wirkenden Klang, indem die hohen Frenzignase nihzugefügt werden, die nicht auf der Disc aufgezeichnet sind, beispelsweise durch Wiedergabe ihrer mit einer Abtastfrequenz von 48 kHz bespielen DVD-Video-Disc mit einer Abtastfrequenz von 96 kHz. (Abtastfrequenz →Seite 31)●Bei mehrkanaliger Wiedergabe dieser Discs reproduziert diese Funktion die Frenzen, die bei der Aufzeichnung verloren gegangen sind, um einen originalgetreuten Klang zu erzielen.WMA MP3 (nur mit einer anderen Abtastfrequenz als 8 kHz, 16 kHz, 32 kHz bespielte Discs)These Funktion reproduziert die Frenzen, die bei der Aufzeitchnung verloren gegangen sind, um einen originalgetreuten Klang zu erzielen.1→2→3→Off↑DVD-A DVD-V CD (LPCM/PPCM)1 Für Wiedergabe von Titeln in einem schnellten Tempo (z.B. Pop- und Rockmusik)2 Unterschiedliche Tempi (z.B. Jazz)3Für Wiedergabe von Titeln in einem langsamen Tempo (z.B. Klassik)Sonstige Discs1 Leichter Effekt2 Mittlerer Effekt3 Starker Effekt

Display Menu (Anzeigemenü)

Information	On → Off (JPEG: Off, Date, Details)
Subtitle Position	0 bis -60 (in Schritten von je 2 Einheiten)
Subtitle Brightness	Auto, 0 bis -7
4:3 Aspect	Zur Wahl der Darstellungsweise von Videomaterial mit einem Bildseitenverhältnis von 4:3 auf einem Fernsehgerät mit einem Bildseitenverhältnis von 16:9 Normal: Das Bild wird in horizontaler Richtung ausgedehnt. Auto: Letterbox-Bildmaterial mit einem Bildseitenverhältnis von 4:3 wird erweitert, um einen größeren Bereich des Bildschirms zufüllen. Anderes Bildmaterial erscheint in voller Höhe in der Mitte des Bildschirms. Shrink: Das Bild erscheint in der Mitte des Bildschirms. Zoom: Alle Bilder werden erweitert, um den Bildschirm vollständig zufüllen. Wenn Ihr Fernsehgerät über eine ähnliche Funktion verfügt, sollen den Sie diese verwenden, um einen besseren Effekt zu erhalten.
Just Fit Zoom	Zur Wahl des für das verwendete Fernsehgerät am besten geeigneten Anzeigeformats, so dass das Bild den Bildschirm vollständig ausfüllt
Manual Zoom	Für manuelles Vermögen und Verkleinern
Bitrate Display	RAM DVD-V VCD DVD-A (Laufbild-Abschnitt) On ← → Off
GUI See-through	On ← → Off
GUI Brightness	-3 bis +3

Other Menu (Menü für sonstige Einstellungen)

Play as DVD-Video oder Play as DVD-Audio	Im Stoppzustand •Für Wiedergabe des DVD- Videoinhalts einer DVD-Audio-Disc wahren Sie die Einstellung „Play as DVD-Video".
Play as DVD-VR, Play as HighMAT oder Play as Data Disc	Im Stoppzustand •Um JPEG-Dateien auf einer DVD- RAM-Disc oder eine HighMAT-Disc ohne Verwendung der HighMAT-Funktion abzuspielen, wahren Sie die Einstellung „Play as Data Disc".

Signatyp/Daten

LPCM/PPCM/Digital/DTS/MPEG: Signatyp

kHz (Abtastfrequenz)/bit/ch (Anzahl der Kanäle)

Beispiel: 3/2.1ch

.1: Niederfrequenzeffekt (keine Anzeige, wenn kein Signal vorliegt)

0: Kein Surroundklang 1: Mono-Surroundklang 2: Stereo-Surroundklang (links/rechts)

1: Mittenkanal 2: Frontkanal links+Frontkanal rechts 3: Frontkanal links +Frontkanal rechts+Mittenkanal

(Einzelheiten zur Anordnung der Funktionstasten an der Fernbedienung finden Sie auf Seite 10.)

1

Zum Anzeigen des Setup-Menüs drücken.

2

Auswählen Nach rechts gehen Das Register wählen.

3

Auswählen ENTER Registrieren Den Eintrag wählen.

4

5

Zum Verlassen des Menüs drücken.

• Diese Einstellungen bleiben auch nach Umschalten des Gerätes in den Bereitschaftszustand erhalten. Die werkseitigen Voreinstellungen sind jeweils durch Unterstreichung gekennzeichnet.

Das QUICK SETUP-MENÜ ermöglicht es, alle Einträge innerhalb des schraffierten Bereichs der Reihe nach einzustellen.

Register „Disc“

Audio Dient zur Wahl der Tonspursprache.	• English • (Sprachoptionen)*1 • Original*2 • Other********3
Subtitle Dient zur Wahl der Untertitelsprache.	• Automatic*4 • English • (Sprachoptionen)*1 • Other********3
Menu Dient zur Wahl der Sprache der Disc- Menü. Nach einer Änderung der im QUICK SETUP-Menü eingesthalten Menüsprache ändert sich diese Einstellung bereits.	• English • (Sprachoptionen)*1 • Other********3
Ratings Stellen Sie eine Sicherungsstufe ein, um die Wiedergabe von DVD-Videoe einzuschränen. • Folgen Sie den Anweisungen auf dem Bildschirm.	Einstellen der Kindersicherung (bei Wahl der Stufe 8) • 8 No Limit • 1 bis 7 • 0 Lock All: Verhindert das Abspielen von Discs ohne Kindersicherungsstufe.
	Ändern der Kindersicherung (bei Wahl der Stufe 0-7) • Unlock Player • Change Password • Change Level • Temporary Unlock

1 Sprachoptionen: Französisch, Deutsch, Italienisch, Spanisch, Portugiesisch, Schwedisch und Niederländisch. ² Die Originalsprache der Disc wird gewählt.

³ Geben Sie unter Bezugnahme auf die Tabelle auf Seite 31 einen Code ein.

*4 Falls die im Eintrag „Audio“ gewählte Sprache nicht zur Verfügung steht, erscheinen Untertitel in der betreffenden Sprache (sofern auf der Disc aufgezeichnet).

Register „Video“

TV Aspect Dient zur Wahl der Einstellung, die Ihrem Fernsehergät oder ihrer Bevorzugung entspricht.	●4:3 Pan&Scan: Herkömmliches Fernsehergät (Bildseiteverhältnis 4:3) Breitformat-Video material wird am linken und rechten Bildrand beschritten, so dass es den Bildschirm füllt (sofern dies nicht von der Disc aus gespeit ist). ●4:3 Letterbox: Herkömmliches Fernsehergät (Bildseiteverhältnis 4:3) Breitformat-Video material wird im Letterbox-Format dargestellt.
	●16:9: Breitformat-Fernsehergät (Bildseiteverhältnis 16:9)
TV Type Dient zur Anpassung der Videoausgabe an den Fernsehergätotyp.	●Standard (Direct View TV) ●CRT Projector ●LCD TV/Projector ●Projection TV ●Plasma TV
Time Delay Nehmen Sie diese Einstellung bei An Schluss eines Plasma-Displays vor, falls eine Verzügerung der Tonausgabe gegenüber der Bildausgabe festgestellt wird.	●0ms ●20ms ●40ms ●60ms ●80ms ●100ms
Video Out (AV/Component) Wahlen Sie das Format des Videosignals, das von der SCART (AV)-Buchse und den Komponentensignal- Ausgangsbuchsen ausgegeben wird.	●Video/Y PB PR ●S-Video/Y PB PR ●RGB/No Output
Still Mode Dient zur Angabe des Types des im Pausenzustand angezeigten Bilds.	●Automatic ●Field: Das Bild ist nicht verschwommen, aber die Bildqualität ist niedriger. ●Frame: Die Gesamtqualität ist hoch, noch erscheidet das Bild u.U. verschwommen.
NTSC Disc Output Dient beim Abspielen von NTSC- Discs zur Wahl zwischen einem PAL 60- und einem NTSC-Ausgangssignal (→ Seite 11).	●PAL60: Bei An Schluss eines PAL-Fernsehergätes ●NTSC: Bei An Schluss eines NTSC-Fernsehergätes

Register „Audio“

Dynamic Range Compression	•Off •On: Sorgt selbst bei einem niedrigen Lautstärkepegel für eine deutlich hörbare Wiedergabe, indem der Pegelbereich zwischen den leisesten und den lausten Passagen komprimiert wird. Diese Funktion ist entsprechenden practisch beim Betrachten von Spielfilmen spät nachts. (These Funktion steht nur bei Discs im Format Dolby Digital zur Verfügung.)
Audio during Search	•On •Off
Speaker Setting (→ unten) Dient zur Einstellung der Verzögerungszeit für den Mittelllautsprecher und die Surround- Lautsprecher.	•Mittenkanal: 0.0/1.0/2.0/3.0/4.0/5.0 ms •Surround-Kanäle (L/R): 0.0/5.0/10.0/15.0 ms

Register „Display“

Menu Language	• English • Français • Deutsch • Italiano • Espanol • Português • Svenska • Nederlands
On-Screen Messages	•On •Off

Register „Others“

FL Dimmer	• Bright • Dim • Auto: Während der Wiedergabe wird das Display abgedunkelt, noch die ursprüngliche Helligkeit wird wiederhergestellt, wenn bestimmte Bedienungsvorgänge ausgeführrt werden.
HighMAT	• Enable • Disable (Die HighMAT-Funktion steht nicht zur Verfügung.)
QUICK SETUP	• Yes • No
Re-initialize Setting Dient zur Rückstellung aller Einträge der Setup-Menü auf ihre workseitigen Voreinstellungen.	• Yes: Die Password-Anzeige erscheint, wenn „Ratings“ (→Seite 20) eingestellt wurde.itte geben Sie das registrierte Password ein. Nachdem die Anzeige „INIT“ vom Display verschwunden ist, schalten Sie das Gerätomal aus und wieder ein. • No

Ändern der Verzögerungszeit (Speaker Setting)

(Diese Einstellung ist nur bei mehrkanaliger Tonwiedergabe wirksam)

(nur Mittellautsprecher und Surround-Lautsprecher) Um einen optimalen Höreindruck mit 5.1-Kanal-Ton zu erzielen, müssen alle Lautsprecher, mit Ausnahme des Subwoofers, den gleichen Abstand von der Sitzposition haben. Wenn der Centerlautsprecher oder die Surround-Lautsprecher aus Platzgründen näher an der Sitzposition platziert werden müssen, stellen Sie die Verzögerungszeit ein, um die Differenzen auszugleichen.

Verzögerungszeit der Surround-Lautsprecher

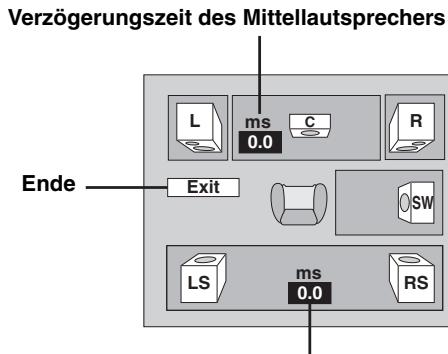

1 Betätigen Sie [▲▼] zur Wahl des Verzögerungszeit-Eingabefelds, und drücken Sie dann [ENTER]. 2 Betätigen Sie [▲▼] zur Einstellung auf die gewünschte Verzögerungszeit, und drücken Sie dann [ENTER].

Wenn Abstand a oder b kleiner ist als c, ermitteln Sie die Differenz in der relevanten Tabelle, und ändern Sie die aktuelle Einstellung auf den empfohlenen Wert.

: Empfohlene Platzierung

a Mittellautsprecher

Differenz	Einstellung
ca. 34 cm	1.0 ms
ca. 68 cm	2.0 ms
ca. 102 cm	3.0 ms
ca. 136 cm	4.0 ms
ca. 170 cm	5.0 ms

⑥ Surround-Lautsprecher

Differenz	Einstellung
ca. 170 cm	5.0 ms
ca. 340 cm	10.0 ms
ca. 510 cm	15.0 ms

Beenden der Lautsprecher-Einstellungen

Betätigen Sie [←] zur Wahl von „Exit“, und drücken Sie dann [ENTER].

Automatische Einspeicherung von Festsendern

Bis zu jeweils 15 UKW- und MW-Sender können für bequemen Abruf als Festsender eingespeichert werden. Nur Hauptgerät

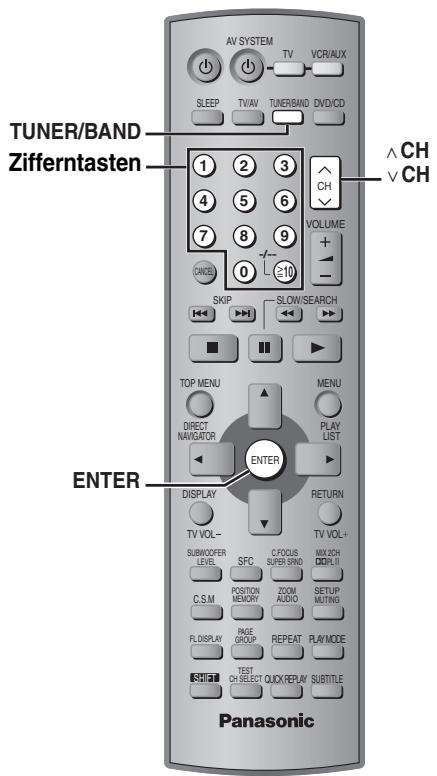

1 Betätigen Sie [INPUT SELECTOR] zur Wahl von „FM" (UKW) oder „AM" (MW). 2 Betätigen Sie [-TUNE MODE] zur Wahl von „MANUAL“.

Mit jedem Drücken der Taste: MANUAL←→PRESET

3 Betätigen Sie [TUNING] oder [TUNING], um die niedrigste Frequenz des jeweiligen Wellenbereichs abzustimmen (UKW: 87.50/MW: 522). 4 Halten Sie [MEMORY] gedrückt.

Lassen Sie die Taste los, sobald die Anzeige „FM AUTO“ bzw. „AM AUTO“ erscheint.

Daraufhin speichert der Tuner alle empfangbaren Sender in aufsteigender Reihenfolge ihrer Frequenzen in die Festsender-Speicherplätze ein.

• Nach beendeter Einspeicherung aller Sender erscheint die Meldung „SET OK". Der zuletzt eingespeicherte Sender wird abgewählt.
• Wenn eine automatische Einspeicherung nicht möglich war, erscheint die Fehlermeldung „ERROR". In einem solchen Fall müssen Sie die Festsender manuell einspeichern (→ Seite 23).

Abrufen von Festsendern

1 Betätigen Sie [TUNER/BAND] zur Wahl von „FM" (UKW) oder „AM" (MW). 2 Betätigen Sie die Zifferntasten zur Wahl des gewünschten Speicherplatzes.

Als Alternative können Sie [vCH] oder [wCH] betätigen.

So wählen Sie eine 2-stellige Nummer, z.B. 12: [≥10] → [1] → [2]

Bei Empfang einer UKW-Stereosendung.

Falls der UKW-Empfang stark verrauscht ist

Nur Hauptgerät

Halten Sie [-FM MODE] so lange gedrückt, bis die Anzeige „MONO“ erscheint.

Um die monaurale Empfangsbetriebsart wieder aufzuheben, halten Sie [-FM MODE] erneut gedrückt.

Diese Betriebsart wird auch durch Ändern der Empfangsfrequenz aufgehoben.

Manuelle Abstimmung

Nur Hauptgerät

1 Betätigen Sie [INPUT SELECTOR] zur Wahl von „FM“ (UKW) oder „AM“ (MW). 2 Betätigen Sie [-TUNE MODE] zur Wahl von „MANUAL“. 3 Betätigen Sie [TUNING] oder [TUNING ∧], um die Empfangsfrequenz abzustimmen, an der der Sendersuchlauf beginnen soll.

Halten Sie [v TUNING] oder [TUNING ∧] so lange gedrückt, bis sich die Frequenzanzeige schnell fortlaufend zu ändern beginnt, um den automatischen Sendersuchlauf zu starten. Sobald ein Sender abgestimmt worden ist, stoppt der Sendersuchlauf.

Manuelle Einspeicherung

1 Stimmen Sie den gewünschten Sender ab (siehe oben). 2 Drücken Sie [ENTER]. 3 Während die Anzeige „PGM" im Display blinkt, betätigen Sie die Zifferntasten zur Wahl des gewünschten Speicherplatzes.

Als Alternative können Sie [v CH] oder [^CH] betätigen und anschließend [ENTER] drücken.

Ein ggf. in dem gewählten Speicherplatz bereits eingespeicherter Festsender wird durch die Einspeicherung eines neuen Senders gelöscht.

Empfang von Daten des Radiodaten-Systems (RDS)

Nur Hauptgerät

Dieses Gerät kann die Textdaten anzeigen, die vom Radiodaten-System (RDS) in bestimmten Ländern übertragen werden. Wenn der momentan empfangene Sender RDS-Signale ausstrahlt, erscheint die Anzeige „RDS" im Display.

Drücken Sie [RDS], um RDS-Textdaten anzuzeigen.

Mit jedem Drücken der Taste: PS → PTY → Frequenzanzeige

Programmtyp-Anzeigen
NEWS	VARIED	FINANCE	COUNTRY
AFFAIRS	POP M	CHILDREN	NATIONAL
INFO	ROCK M	SOCIAL A	OLDIES
SPORT	M.O.R. M*	RELIGION	FOLK M
EDUCATE	LIGHT M	PHONE IN	DOCUMENT
DRAMA	CLASSICS	TRAVEL	TEST
CULTURE	OTHER M	LEISURE	ALARM
SCIENCE	WEATHER	JAZZ

„M.O.R." ist die Abkürzung für „Middle of the road music".

Hinweis

Bei ungünstigen Empfangsbedingungen erscheinen die RDS-Anzeigen u.U. nicht im Display.

Optionale Antennenanschlüsse

Wenn sich mit den mitgelieferten einfachen Antennen keine zufriedenstellende Empfangsqualität erzielen lässt, empfiehlt sich der Gebrauch von Außenantennen.

Trennen Sie die Antenne ab, wenn das Gerät nicht verwendet wird. - Verwenden Sie die Außenantenne auf keinen Fall während eines Gewitters.

UKW-Außenantenne (Verwendung einer Fernsehantenne)

Trennen Sie die UKW-Zimmerantenne ab. Bitte lassen Sie die Außenantenne unbedingt von einem Fachmann installieren.

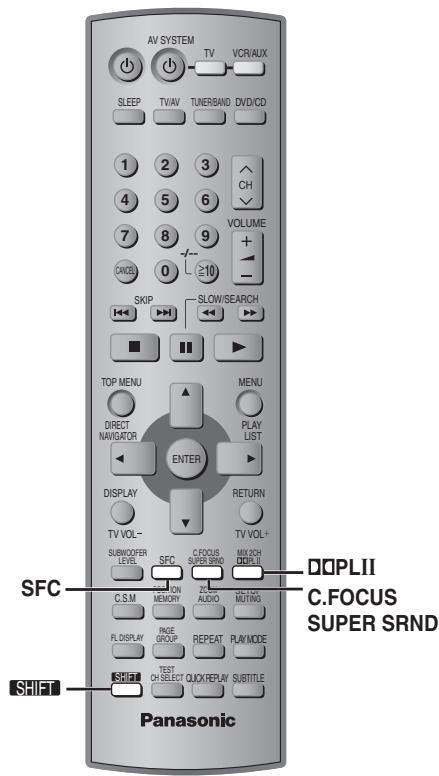

SFC	Sound Field Control (Klangfeldregelung) Dient zum Ändern des Klangcharakters.
C.FOCUS SUPER SRND	Super Surround Fügt Stereo-Programmquellen Surround-Effekte hinzu.
SHIFT + C.FOCUS SUPER SRND	Center Focus Ermöglicht eine deutlicher zu*hörende Wiedergabe des Dialogtons von Spielfilmen.
MIX 2CH DIOPLII	Dolby Pro Logic II Dient zum Ändern von Stereoklang auf Surround- Sound.

Hinweis

• Bei Anschluss eines Kopfhörers steht das folgende Klangfeldsystem nicht zur Verfügung (außer Sound Field Control).
• Bei bestimmten Programmquellen kann es vorkommen, dass die Klangqualität durch den Gebrauch dieser Klangfeldsysteme beeinträchtigt wird. In einem solchen Fall schalten Sie das jeweils aktivierte Klangfeldsystem aus.

Einzelheiten zu diesen Funktionen finden Sie weiter unten.

Sound Field Control (Klangfeldregelung)

Betätigen Sie [SFC].

Mit jedem Drücken der Taste:

HEAVY: Verleiht Rockmusik größere Durchschlagskraft.

CLEAR: Sorgt für transparente Höhen.

SOFT: Für Hintergrundmusik geeignet.

DISCO: Verleiht der Musik Nachhall, so dass der akustische Eindruck einer Diskothek vermittelt wird.

LIVE: Verleiht Gesangsstimmen größere Präsenz.

HALL: Verbreitert das Klangfeld, um den akustischen Eindruck eines Konzertsaals zu erzeugen.

FLAT: Deaktiviert (linearer Frequenzgang) (werkseitige Voreinstellung).

Überprüfen der aktuellen Einstellung

Drücken Sie [SFC].

Super Surround

Betätigen Sie [SUPER SRND].

Mit jedem Drücken der Taste:

MUSIC: Fügt Stereo-Programmquellen Surround-Effekte hinzu.

MOVIE: Verwenden Sie diesen Modus zur Wiedergabe von Spielfilmen.

PARTY: Ungeachtet der Richtung, in die sich der Hörer wendet, wird der Klang stets stereophon geführt.

(aus): Deaktiviert

• Sie können den Ausgangspegel der Surround-Lautsprecher einstellen, um den optimalen Surround-Effekt zu erzielen (→ Seite 25, Einstellung des Lautsprecher-Ausgangspegels).
• Beim Abspielen einer im Format Dolby Digital oder DTS aufgezeichneten DVD stehen die Super Surround-Funktionen nicht zur Verfügung.
• Durch Aktivieren der Super Surround-Funktion wird die Betriebsart Dolby Pro Logic II (→ rechts) aufgehoben.

Center Focus

(Nur Discs, bei denen der Dialogton auf dem Mittenkanal aufgezeichnet ist)

Diese Funktion vermittelt den akustischen Eindruck, dass der Ton des Mittellautsprechers aus dem Inneren des Fernsehgerätes kommt.

Betätigen Sie [SHIFT] + [C. FOCUS].

CENTER FOCUS ON ↔ CENTER FOCUS OFF

• Bei aktivierter Super Surround-Betriebsart stehen diese Funktionen nicht zur Verfügung.
• Diese Funktion arbeitet auch bei aktivierter Dolby Pro Logic II-Betriebsart.

Dolby Pro Logic II

Bei Dolby Pro Logic II handelt es sich um ein fortschrittliches Decodersystem, das einen 5-kanaligen Surround-Sound (linker und rechter Frontkanal, Mittenkanal, linker und rechter Surround-Kanal) aus jedem beliebigen Stereo-Programmmaterial erzeugen kann, auch wenn diese nicht speziell im Format Dolby Surround codiert ist.

Betätigen Sie [DPLLII].

Mit jedem Drucken der Taste:

MOVIE: Spielfilme im Format Dolby Surround

MUSIC: Stereo-Programmquellen

OFF: Deaktiviert

• Diese Funktion steht nur zur Verfügung, wenn „DVD/CD" als Programmquelle gewählt ist. Die Anzeige „D0PLIT" leuchtet, wenn ein Effekt vorhanden ist.

Einzelheiten zu diesen Funktionen finden Sie weiter unten.

Einstellung des Lautsprecher-Ausgangspegels

Bei dieser Einstellung handelt es sich um eine weitere Möglichkeit, wie Sie einen optimalen Surround-Effekt erzielen können. Stellen Sie den Ausgangspegel aller übrigen Lautsprecher so ein, dass ihr Ton an der Hörposition die gleiche Lautstärke wie der von den Frontlautsprechern abgegebene Ton zu besitzen scheint.

Vorbereitung

Drucken Sie [DVD/CD].

1 Im Stoppzustand

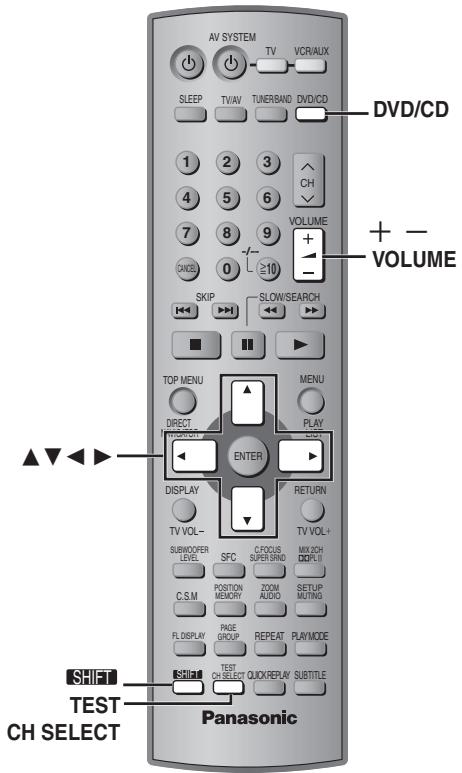

Drücken Sie [SHIFT] + [TEST], um die Ausgabe des Testsignals einzuschalten.

L: Linker Frontlautsprecher C: Mittellautsprecher R: Rechter Frontlautsprecher RS: Rechter Surround-Lautsprecher LS: Linker Surround-Lautsprecher

2 Betätigen Sie [VOLUME, +] oder [-], um den normalerweise zur Wiedergabe verwendeten Lautstärkepegel einzustellen. 3 Betätigen Sie [▲] (Erhöhen) oder [▼] (Verringern), um den Ausgangspegel für jeden Lautsprecher wunschgemäß einzustellen.

C, RS, LS: -6 dB bis +6 dB (L, R: Nur die Balance kann eingestellt werden.) Einstellen der Balance der Frontlautsprecher: Betätigen Sie [▲▶], während das Testsignal ausgegeben wird.

Justieren des Lautsprecher-Ausgangspegels während der Wiedergabe

(Diese Funktion steht bei Wiedergabe von mehrkanaligen Audiodaten sowie bei aktivierter Dolby Pro Logic II-Betriebsart zur Verfügung.)

1 Betätigen Sie [CH SELECT] zur Wahl des Lautsprechers, dessen Ausgangspegel justiert werden sollen.

L → C → R → RS → LS → SW

SW: Subwoofer

• Der Ausgangspegel des Subwoofers (SW) kann nur eingestellt werden, wenn ein Subwoofer-Kanal auf der Disc aufgezeichnet ist.
• Bei aktivierter Dolby Pro Logic II-Betriebsart erscheint die Anzeige „SW“ nicht im Display, und der Subwoofer-Kanal kann nicht eingestellt werden.
• Bei Wahl des Modus „MUSIC“ oder „MOVIE“ der Super Surround-Funktion (→ Seite 24) erscheint „S“ anstelle von „RS“ und „LS“ im Display. In einem solchen Fall können Sie die Ausgangspegel beider Surround-Lautsprecher gleichzeitig einstellen.

S: -6 dB bis +6 dB

2 Betätigen Sie [▲] (Erhöhen) oder [▼] (Verringern), um den Ausgangspegel für jeden Lautsprecher wunschgemäß einzustellen.

C, RS, LS, SW: -6 dB bis +6 dB (L, R: Nur die Balance kann eingestellt werden.) Einstellen der Balance der Frontlautsprecher: Betätigen Sie [▶] während der Wiedergabe.

Abschalten des Testsignals

Drücken Sie erneut [SHIFT] + [TEST].

Hinweis

Über den Subwoofer-Kanal (SW) erfolgt keine Ausgabe des Testsignals.

Heruntermischen

Heruntermischen von mehrkanaligen Signalen auf zwei Kanäle.

Subwoofer-Ausgangspegel

Zum Einstellen des Pegels der Tiefen.

Custom Sound Memory

Zum Einspeichern von bis zu 30 benutzerspezifischen Klangeinstellungen (je eine Einstellung pro Disc)

Einzelheiten zu diesen Funktionen finden Sie weiter unten.

Heruntermischen

Bei Bedarf kann das auf zwei Kanäle heruntergemischte Signal einer mehrkanaligen Programmquelle ausgegeben werden (beispielsweise wenn der Ton einer 5,1-kanaligen Programmquelle mit einem angeschlossenen Aufnahmegerät aufgezeichnet werden soll).

Betätigen Sie [SHIFT] + [MIX 2CH].

MIX 2H

MIX 2CH ON ↔ MIX 2CH OFF

Hinweis

Wenn die Anzeige „D.MIX" im Display blinkt, enthält die betreffende Disc mehrkanalige Signale, die nicht auf zwei Kanäle heruntergemischt werden können. DVD-A

Subwoofer-Ausgangspegel

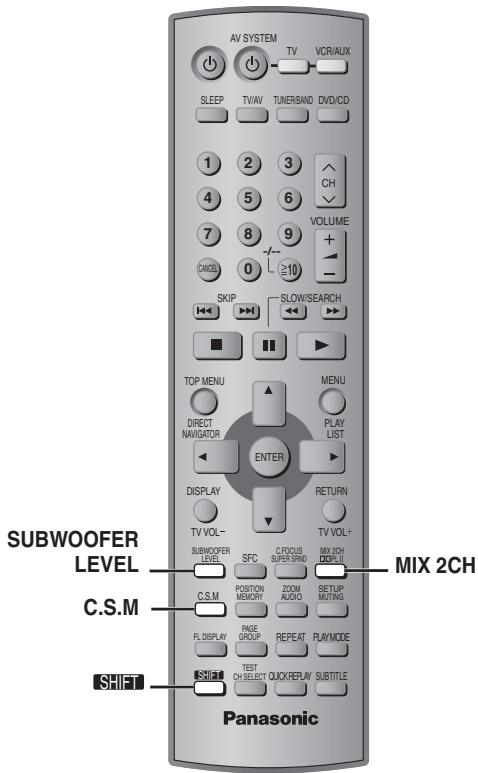

Betätigen Sie [SUBWOOFER LEVEL].

SUB W 1→SUB W 2→SUB W 3→SUB W 4 (werkseitige Voreinstellung)

511 W

Custom Sound Memory

DVD-A DVD-V VCD CD

Verfügbare Klangeinstellungen:

Subwoofer-Ausgangspegel, Center Focus, Sound Field Control, Super Surround

Nach Herstellung der gewünschten Klangfeld- und Klangcharakter-Einstellungen

Halten Sie [C.S.M] gedrückt.

Abrufen der gespeicherten Klangeinstellungen

Beim nächsten Abspielen einer Disc, für die Klangeinstellungen eingespeichert wurden, werden diese automatisch abgerufen.

• Beim Ändern der Klangeinstellungen für eine bestimmte Disc werden die jeweils früheren Einstellungen im Speicher durch die neuen Einstellungen überschrieben.
• Beim Einspeichern der Klangeinstellungen für die 31. Disc werden die ältesten Einstellungen aus dem Speicher gelöscht.
• Drücken Sie [C.S.M], während die Anzeige „CSM“ leuchtet, um die für die betreffende Disc vorgenommenen Klangeinstellungen aufzuheben.
• Drücken Sie [C.S.M], während die Anzeige „CSM“ ausgeschaltet ist, um die für diese Disc gespeicherten Klangeinstellungen abzurufen.

SLEEP	Einschlaf-Zeitschaltuhr Zum Ausschalten der Anlage nach Verstreichen der voreingestellten Zeitdauer.
SETUP MUTING	Stummschaltung

Einzelheiten zu diesen Funktionen finden Sie weiter unten.

Einschlaf-Zeitschaltuhr

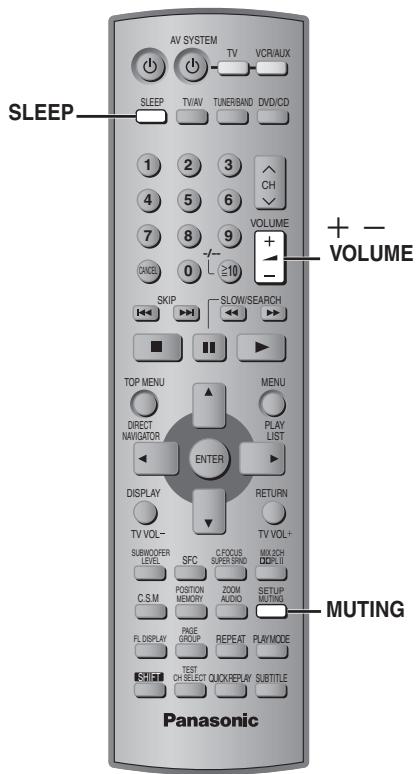

Betätigen Sie [SLEEP] zur Einstellung der gewünschten Einschlafzeit (in Minuten).

SLEEP 30 → SLEEP 60 → SLEEP 90 OFF ← SLEEP 120

Aufheben der Zeitschaltuhrfunktion

Betätigen Sie [SLEEP] zur Wahl von „OFF“.

So stellen Sie die Restzeit fest

Drücken Sie [SLEEP] erneut.

Ändern der Einstellung

Führen Sie das Einstellverfahren erneut von Anfang an aus.

Stummschaltung

Drücken Sie [MUTING].

Die Anzeige „MUTING“ blinkt im Display des Gerätes.

Aufheben dieser Betriebsart

• Drücken Sie [MUTING] erneut, oder stellen Sie die Lautstärke auf den Minimalpegel (--- dB) ein, und erhöhen Sie die Lautstärke dann auf den gewünschten Pegel.
• Durch Umschalten des Gerätes in den Bereitschaftszustand wird die Stummschaltung aufgehoben.

Gebrauch eines Kopfhörers

1. Verringern Sie die Lautstärke, bevor Sie einen Kopfhörer (separat erhältlich) anschließen.

Ausführung des Kopfhörersteckers: 3,5-mm-Stereo-Ministecker

2. Stellen Sie den Lautstärkepegel des Kopfhörers mit [VOLUME] ein.

Die Tonausgabe wird automatisch auf Stereo (2 Kanäle) umgeschaltet.

Hinweis

Verwenden Sie den Kopfhörer nicht über längere Zeiträume hinweg, um eine Beeinträchtigung des Gehörsinns zu vermeiden.

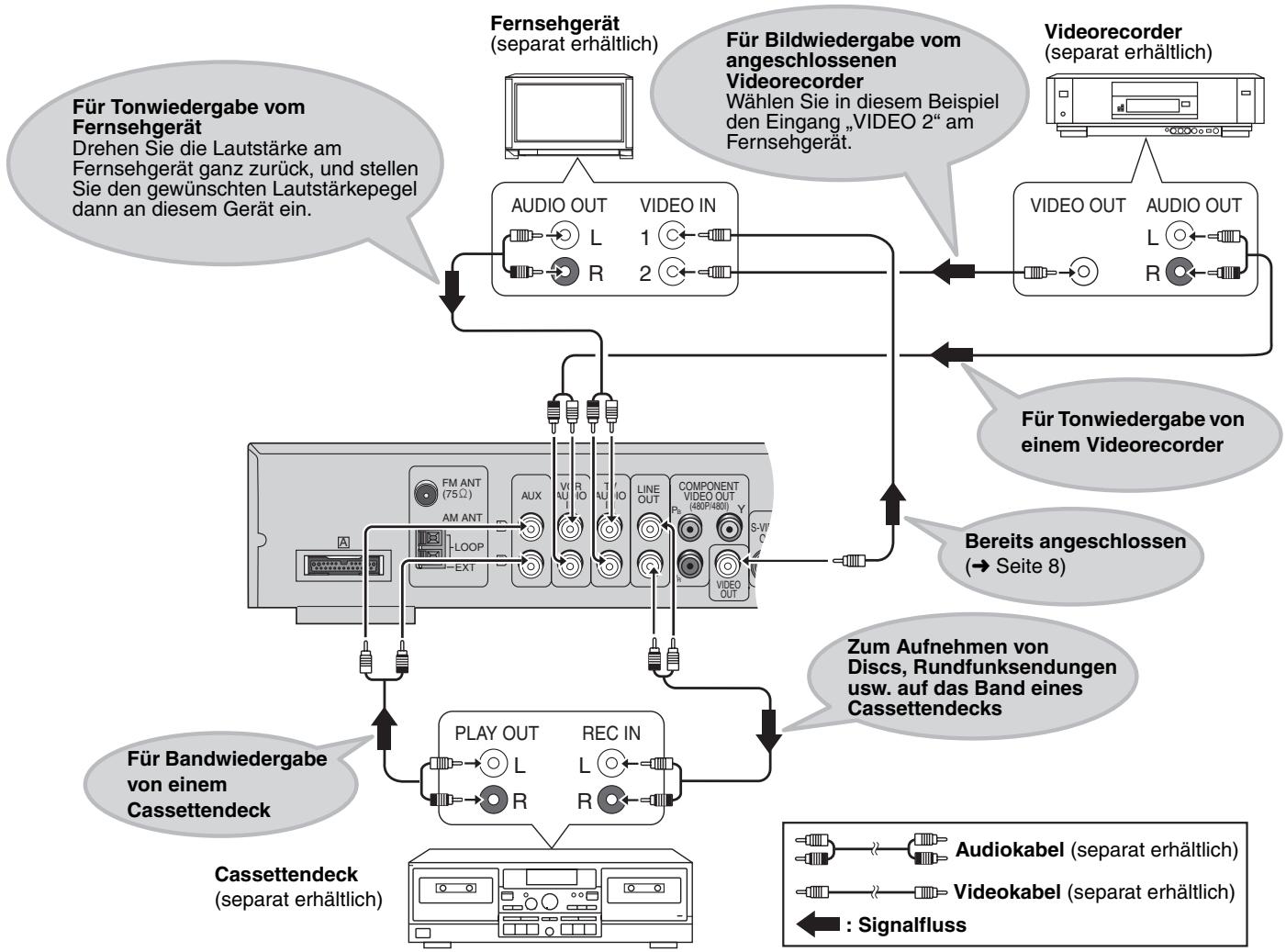

■ Anschlussbeispiel

Ansteuerung eines Fernsehgerätes oder Videorecorders

Die Fernbedienung im Lieferumfang dieser Anlage kann zur Ansteuerung von Fernsehgeräten und Videorecordern der Marke Panasonic verwendet werden. Schließen Sie das anzusteuernde Gerät wie im Abschnitt „Anschlussbeispiel“ gezeigt an (→ Seite 28).

Hinweis

Bestimmte Modelle können u.U. nicht einwandfrei über diese Fernbedienung angesteuert werden.

Fernsehgerät

Vorbereitungen

• Richten Sie die Fernbedienung auf den Fernbedienungssignal-Sensor an der Frontplatte dieses Gerätes, und drücken Sie [TV], so dass die Taste aufleuchtet.
• Richten Sie die Fernbedienung auf das Fernsehgerät, um die folgenden Bedienungsvorgänge auszuführen.

Ein- und Ausschalten des Fernsehgerätes

Drücken Sie [TV/AV].

Umschalten des Video-Eingangsmodus des Fernsehgerätes

Drücken Sie [TV/AV].

Durchlaufender Programmplatz am Fernsehgerät

Betätigen Sie [v CH] oder [A CH].

Einstellen der Lautstärke des Fernsehtons

Betätigen Sie [TV VOL-] oder [TV VOL+].

Umschalten des Fernbedienungskodes

HT870

Die Fernbedienung im Lieferumfang dieser Anlage kann auch zur Ansteuerung bestimmter Fernsehgeräte und Videorecorder anderer Fabrikate verwendet werden. Um derartige Geräte ansteuern zu können, muss der Fernbedienungscode umgeschaltet werden (siehe unten).

Richten Sie die Fernbedienung auf den Fernbedienungssignal-Sensor an der Frontplatte des anzusteuernden Gerätes.

Während Sie [TV] bzw. [VCR/AUX] gedrückt halten, geben Sie die erste Ziffer des Codes über die entsprechende Zifferntaste ein, dann die zweite Ziffer.

Daraufhin gibt die Fernbedienung das Signal zum Ein- und Ausschalten der Stromzufuhr ab. Wenn der richtige Code eingegeben wurde, schaltet sich das betreffende Gerät ein bzw. aus. Falls nicht, probieren Sie einen anderen der in der Tabelle für diesen Hersteller angegebenen Codes aus.

Hinweis

Nach einem Auswechseln der Batterien der Fernbedienung müssen Sie den jeweiligen Code erneut eingeben.

HT870

Videorecorder

Vorbereitungen

Schalten Sie den Video-Eingangsmodus am Fernsehgerät um („VIDEO 2“ in diesem Beispiel). - Richten Sie die Fernbedienung auf den Fernbedienungssignal-Sensor an der Frontplatte dieses Gerätes, und drücken Sie [VCR/AUX], so dass die Taste aufleuchtet. - Richten Sie die Fernbedienung auf den Videorecorder, um die folgenden Bedienungsvorgänge auszuführen.

Ein- und Ausschalten des Videorecorders Drücken Sie [OVAV SYSTEM].

Wiedergabe, Pause und Stopp

Drücken Sie [▶] (Wiedergabe), [■] oder [■].

Schnellvorlauf und Rückspulung

Betätigen Sie [▲] oder [▶].

Anschluss eines LaserDisc-Spielers oder Plattenspielers

Schließen Sie das Gerät an Stelle des Videorecorders (→ Seite 28) an, und wählen Sie dann „VCR“ als Programmquelle.

Der Gebrauch eines Plattenspielers mit eingebautem Vorverstärker wird empfohlen. Wenn der jeweilige Plattenspieler nicht mit einem eingebauten Vorverstärker ausgestattet ist, schließen Sie ihn an einen separaten Equalizer an, und schließen Sie dann den Equalizer an dieses Gerät an.

Ansteuerung eines Cassettendecks

Bandwiedergabe

Betätigen Sie [VCR/AUX] zur Wahl von „AUX“ als Programmquelle.

Aufnehmen mit dem Cassettendeck

1 Drücken Sie [DVD/CD] zur Wahl von „DVD/CD“ als Programmquelle. Oder betätigen Sie [TUNER/BAND] zur Wahl von „FM“ (UKW) oder „AM“ (MW). 2 Starten Sie die Aufnahme am Cassettendeck und die Wiedergabe an diesem Gerät.

Fernsehgeräte-Herstellercodes

Weitere Möglichkeit bei der Aufstellung der Lautsprecher

Montage an einer Wand

1 Schrauben Sie eine Schraube (nicht mitgeliefert) an einer geeigneten Stelle in die zur Montage vorgesehene Wand. 2 Hängen Sie den Lautsprecher an die Wand, indem Sie die Schraube(n) in das Loch bzw. die Rückwand des Lautsprechers einhängen.

Die zur Montage vorgesehene Wand oder andere Oberfläche (Pfeiler usw.) muss ein Tragvermögen von mindestens 10 kg pro Schraube besitzen. Bitte konsultieren Sie bei Wandmontage der Lautsprecher einen Fachmann bezüglich der geeigneten Vorgehensweise. Bei unsachgemäßer Montage können Wand und Lautsprecher beschädigt werden.

• Es wird dringend angeraten, die Frontlautsprecher bei Wandmontage mit Bindfaden (nicht mitgeliefert) zu sichern, damit sie nicht herunterfallen können (→ Seite 5).
• Bei Wandmontage der Front- und Surround-Lautsprecher empfiehlt sich der Gebrauch separat erhältlicher Lautsprecherkabel. (Auf Wunsch können Sie auch die Lautsprecherkabel im Lieferumfang dieser Anlage verwenden, die dazu ggf. von den Ständerbeinen entfernt werden müssen.)

Front- und Surround-Lautsprecher HT870

Mittellautsprecher HT870

Mittellautsprecher HT520

Achten Sie darauf, das Lautsprecherkabel vollständig in die Nut einzudrücken, damit der Lautsprecher fluchtgerecht mit der Wand abschließt.

Bei Montage in dieser Position besteht die Gefahr, dass der Lautsprecher herunterfällt, wenn er an der Wand nach links oder rechts verschoben wird.

Verändern Sie die Lage des Lautsprechers so, dass sich die Schraube in dieser Position befindet.

■ Befestigung an Lautsprecherständern (nicht mitgeliefert)

HT870 (nur Mittellautsprecher) HT520

Vergewissern Sie sich vor dem Kauf von Lautsprecherständern, dass diese die unten aufgeführten Bedingungen erfüllen. Bitte beachten Sie die Angaben zu Durchmesser und Länge der Schrauben sowie zum Abstand zwischen den Schrauben im Diagramm rechts unten.

Die Lautsprecherständer müssen ein Tragvermögen von mindestens 10 kg besitzen. Die Lautsprecherständer müssen so konstruiert sein, dass ein stabiler Stand auch dann gewährleistet ist, wenn die Boxen in einer hohen Lage befestigt werden. Beispiel: HT520 Frontlautsprecher

Vorsichtsmaßnahmen

Aufstellung

Stellen Sie den Player auf einer ebenen Fläche auf, die nicht direktem Sonnenlicht, hohen Temperaturen, hoher Luftfeuchtigkeit und starken Vibrationen ausgesetzt ist. Derartige Umgebungsbedingungen können eine Beschädigung des Gehäuses und anderer Bauteile des Gerätes verursachen, wodurch seine Lebensdauer verkürzt wird.

Stellen Sie keine schweren Gegenstände auf das Gerät.

Spannung

Verwenden Sie keine Hochspannungs-Stromquellen. Diese können das Gerät überlasten und einen Brand verursachen.

Verwenden Sie keine Gleichstromquelle. Überprüfen Sie die Stromquelle sorgfältig, wenn Sie das Gerät auf einem Schiff oder an einem anderen Ort benutzen, an dem Gleichstrom verwendet wird.

Schutz des Netzkabels

Vergewissern Sie sich, dass das Netzkabel korrekt angeschlossen und unbeschädigt ist. Schlechter Anschluss und Beschädigung des Kabels können einen Brand oder elektrischen Schlag verursachen. Vermeiden Sie Ziehen, Knicken oder Belasten des Kabels mit schweren Gegenständen.

Fassen Sie den Stecker beim Abziehen des Kabels an. Ziehen am Kabel kann einen elektrischen Schlag verursachen.

Fassen Sie den Stecker nicht mit nassen Händen an. Es kann sonst zu einem elektrischen Schlag kommen.

Fremdkörper

Lassen Sie keine Metallgegenstände in das Gerät fallen. Es kann sonst zu einem elektrischen Schlag oder einer Funktionsstörung kommen.

Achten Sie darauf, dass keine Flüssigkeiten in das Gerät eindringen. Es kann sonst zu einem elektrischen Schlag oder einer Funktionsstörung kommen. Sollte dies geschehen, trennen Sie das Gerät unverzüglich vom Stromnetz und kontaktieren Sie Ihren Händler.

Sprühen Sie keine Insektensprays auf oder in das Gerät. Diese enthalten brennbare Gase, die sich beim Sprühen in das Gerät entzünden können.

Wartung

Versuchen Sie nicht, das Gerät selbst zu reparieren. Falls Tonstörungen auftreten, Anzeigen nicht aufleuchten, Rauch austritt, oder ein anderes Problem auftritt, das nicht in dieser Bedienungsanleitung beschrieben ist, ziehen Sie das Netzkabel ab, und kontaktieren Sie Ihren Händler oder eine autorisierte Kundendienststelle. Es kann zu einem elektrischen Schlag oder einer Beschädigung des Gerätes kommen, falls das Gerät von unqualifizierten Personen repariert, zerlegt oder rekonstruiert wird.

Verlängern Sie die Lebensdauer, indem Sie das Gerät von der Stromquelle trennen, wenn es längere Zeit nicht benutzt werden soll.

Pflege

Reinigen Sie dieses Gerät mit einem weichen, trockenen Tuch.

• Verwenden Sie auf keinen Fall Alkohol, Lackverdünner oder Benzin zum Reinigen dieses Gerätes. Bitte lesen Sie vor der Verwendung eines chemisch behandelten Reinigungstuchs die dem Tuch beiliegende Gebrauchsanweisung aufmerksam durch.

Vergewissern Sie sich vor einem Transport des Gerätes, dass sich keine Disc im Disc-Fach befindet.

Falls eine Disc beim Transport eingelegt bleibt, kann dies eine schwere Beschädigung von Disc und Gerät verursachen.

Decoder

Ein Decoder stellt die codierten Audiosignale auf DVDs wieder auf ihren ursprünglichen Zustand her. Dies wird als Decodierung bezeichnet.

Dolby Digital

Dieses Verfahren zur Codierung von Digitalsignalen wurde von Dolby Laboratories entwickelt. Bei den Signalen kann es sich um (2-kanalige) Stereosignale oder um mehrkanalige Audiosignale handeln. Mit diesen Verfahren können große Audiodatenmengen auf einer Disk aufgenommen werden.

DTS (Digital Theater Systems)

Dieses Surround-System ist weltweit in Filmtheatern verbreitet. Da es sich durch eine saubere Kanaltrennung auszeichnet, lassen sich äußerst realistische Klangeffekte damit erzielen.

Dynamikbereich

Beim Dynamikbereich handelt es sich um die Differenz zwischen dem leisesten Ton, der noch über dem Betriebsgeräusch des Geräts wahrnehmbar ist, und dem lautesten Ton, der abgegeben werden kann, bevor Verzerrungen im Klang auftreten.

Vollbild-Standbild und Halbbild-Standbild

Vollbilder sind die Standbilder, die zusammengenommen einen Film ergeben. Es gibt ungefähr 30 Vollbilder pro Sekunde.

Jedes Vollbild setzt sich aus 2 Halbbildern zusammen. Bei herkömmlichen Fernsehsystemen werden diese Halbbilder nacheinander auf dem Bildschirm angezeigt, um Vollbilder zu erzeugen. Ein Standbild entsteht auf dem Bildschirm, wenn das Laufbild pausiert wird. Ein Vollbild ist aus zwei abwechselnden Halbbildern aufgebaut, so dass sich ein verschwommenes Bild ergeben kann, jedoch ist die allgemeine Bildqualität hoch.

Ein Halbbild-Standbild ist nicht verschwommen, enthält jedoch nur die Hälfte der Informationen eines Vollbild-Standbilds, so dass es eine geringere Bildqualität aufweist.

I/P/B

Bei der für DVD-Video-Disks verwendeten Videokompressions-Norm MPEG 2 werden die folgenden 3 Bildtypen zur Codierung jedes Vollbilds auf dem Bildschirm verwendet.

I: I-Bild (Intra-Codierung)

Dieses Bild weist die beste Bildqualität auf und deshalb empfiehlt es sich, bei der Einstellung der Bildqualität ein I-Bild zu verwenden.

P: P-Bild (Prädiktiv-Codierung)

Bei diesem Bildtyp erfolgt die Codierung auf der Grundlage eines früheren I- oder P-Bilds.

B: B-Bild (bidirektionale Prädiktiv-Codierung)

Bei diesem Bildtyp erfolgt die Codierung durch Vergleichen des vorigen mit dem nächsten I- und P-Bild, deshalb hat dieser Typ die geringste Menge an Bildinformationen.

Dabei handelt es sich um unkomprimierte Digitalsignale, die denen auf CDs ähnlich sind.

Wiedergabesteuerung (PBC)

Falls eine Video-CD mit der Kennzeichnung "Wiedergabesteuerung" versehen ist, können Sie Szenen und Informationen mittels der Menüs wählen.

Abtastfrequenz

Bei der Abtastung handelt es sich um ein Verfahren zur Umwandlung der innerhalb eines bestimmten Zeitintervalls gewonnenen Samples der Spitzen der Klangwellenform (analoges Signal) in Binärziffern (digitale Codierung). Da die Abtastfrequenz die Anzahl der pro Sekunde gewonnenen Samples angibt, entsprechen höhere Werte der Abtastfrequenz einer getreueren Reproduktion des Originalklangs.

Windows Media und das Windows Logo sind Warenzeichen oder eingetragene Warenzeichen von Microsoft Corporation in den USA und/oder anderen Ländern.

WMA ist ein Kompressionsformat, das von Microsoft Corporation entwickelt wurde. Es erreicht die gleiche Klangqualität wie MP3 mit einer kleineren Dateigröße als MP3.

MPEG Layer-3 Audio-Dekodierungstechnologie mit Lizenz von Fraunhofer IIS und Thomson Multimedia.

In Lizenz von Dolby Laboratories hergestellt. „Dolby“, „Pro Logic“ und das Doppel-D-Symbol sind Warenzeichen der Dolby Laboratories.

"DTS" und "DTS Digital Surround" sind eingetragene Warenzeichen von Digital Theater Systems, Inc.

Dieses Produkt ist mit einer Urheberschutz-Vorrichtung ausgestattet, deren Technologie durch US-Patente und geistige Eigentumsrechte im Besitz von Macrovision Corporation und anderen Inhabern von Urheberrechten geschützt ist. Der Gebrauch dieser Urheberschutz-Vorrichtung muss durch Macrovision Corporation genehmigt werden und ist ausschließlich für die private Nutzung vorgesehen, sofern dem Benutzer keine weitergehende Genehmigung von Macrovision Corporation erteilt worden ist. Untersuchungen dieses Gerätes zum Zweck eines unbefugten Nachbaus und Zerlegens sind untersagt.

Bei HDCD, HDCD, High Definition Compatible Digital und Pacific Microsonics™ handelt es sich um eingetragene Warenzeichen bzw. Warenzeichen von Pacific Microsonics, Inc in den Vereinigten Staaten und/oder anderen Ländern.

HDCD-System hergestellt unter Lizenz von Pacific Microsonics, Inc. Dieses Produkt ist durch ein oder mehrere der folgenden Patente geschützt: US Patent Nr. 5,479,168, 5,638,074, 5,640,161, 5,808,574, 5,838,274, 5,854,600, 5,864,311, 5,872,531, Australien Patent Nr. 669114; weitere Patente angemeldet.

Tabelle der Sprachencodes

Abchasisch:	6566	Dänisch:	6865	Isländisch:	7383	Lithaisch:	7684	Russisch:	8285	Thäländisch:	8472
Afar:	6565	Deutsch:	6869	Indonesisch:	7378	Malagassi:	7771	Samoanisch:	8377	Tibetisch:	6679
Afrikaans:	6570	Korsisch:	6779	Interlingua:	7365	Malaisch:	7783	Sanskrit:	8365	Tigrinya:	8473
Albanisch:	8381	Kroatsisch:	7282	Irisch:	7165	Malayalam:	7776	Schottisches Gälisch:		Tongalesisch/
Amharisch:	6577	Englisch:	6978	Italienisch:	7384	Maltesisch:	7784		7168	Tongaisch:	8479
Arabisch:	6582	Esperanto:	6979	Japanisch:	7465	Maori:	7773	Serbisch:	8382	Tschechisch:	6783
Armenisch:	7289	Estrnisch:	6984	Javanisch:	7487	Marathi:	7782	Serbo-Kroatisch:	8372	Türkisch:	8482
Aserbeidschanisch:	6590	Faröisch:	7079	Jiddisch:	7473	Mazedonisch:	7775	Shona:	8378	Turkmenisch:	8475
		Fidschi/Fidschianisch:		Kambodschanisch:		Moldauisch:	7779	Sindhi:	8368	Twi:	8487
Assamesisch:	6583		7074		7577	Mongolisch:	7778	Singhalesisch:	8373	Ukrainisch:	8575
Aymara:	6588	Finnisch:	7073	Kannada:	7578	Nauru:	7865	Slowakisch:	8375	Ungarisch:	7285
Baschkir:	6665	Französsisch:	7082	Kasachisch:	7575	Nepalessisch:	7869	Slowenisch:	8376	Urdu:	8582
Baskisch:	6985	Frisisch:	7089	Kashmiri:	7583	Niederlandisch:	7876	Somali:	8379	Uzbekisch:	8590
Belorussisch/		Galizisch:	7176	Katalanisch:	6765	Norwegisch:	7879	Spanisch:	6983	Vietnamesisch:	8673
Weißrussisch:	6669	Georgisch:	7565	Ketschua:	8185	Orija:	7982	Suheli:	8387	Volapük:	8679
Bengali; Bangla:	6678	Griechisch:	6976	Kirgissisch:	7589	Paschu:	8083	Schwedisch:	8386	Walisisch:	6789
Bhutani:	6890	Grönländerisch:	7576	Koreanisch:	7579	Persisch:	7065	Sundanesisch:	8385	Wolof:	8779
Bihari:	6672	Guarani:	7178	Kurdisch:	7585	Polnisch:	8076	Tadschikisch:	8471	Xhosa:	8872
Bretonisch:	6682	Gujarati:	7185	Laotisch:	7679	Portugiesisch:	8084	Tagalog:	8476	Yoruba:	8979
Bulgarsch:	6671	Haussa:	7265	Lateinisch:	7665	Punjabi:	8065	Tamil:	8465	Zulu:	9085
Burmesisch:	7789	Hebräisch:	7387	Lettisch:	7686	Rhaio-Romanisch:	8277	Tatarisch:	8484
Chinesisch:	9072	Hindi:	7273	Lingala:	7678	Rumänisch:	8279	Telugu:	8469

VERSTÄRKERTEIL

HT870

Ausgangsleistung eff.: Dolby Digital-Betriebsart

Frontkanäle 170 W pro Kanal (an 6 Ω), 1 kHz, 10 % Gesamtklirr Surround-Kanäle 70 W pro Kanal (an 4 Ω), 1 kHz, 10 % Gesamtklirr Mittenkanal 260 W pro Kanal (an 4 Ω), 1 kHz, 10 % Gesamtklirr Subwoofer-Kanal

260 W pro Kanal (an 4 Ω), 100 Hz, 10% Gesamtklirr

Effektive Gesamtausgangsleistung in Dolby Digital-Betriebsart 1000 W

DIN-Ausgangsleistung: Dolby Digital-Betriebsart

Frontkanäle 140 W pro Kanal (an 6 Ω), 1 kHz, 1% Gesamtklirr Surround-Kanäle 55 W pro Kanal (an 4 Ω), 1 kHz, 1% Gesamtklirr Mittenkanal 180 W pro Kanal (an 4 Ω), 1 kHz, 1% Gesamtklirr

Subwoofer-Kanal 180 W pro Kanal (an 4 Ω), 100 Hz, 1% Gesamtklirr

DIN-Gesamtausgangsleistung in Dolby Digital-Betriebsart 750 W

HT520

Ausgangsleistung eff.: Dolby Digital-Betriebsart

Frontkanäle 60 W pro Kanal (an 4 Ω), 1 kHz, 10 % Gesamtklirr Surround-Kanäle 60 W pro Kanal (an 4 Ω), 1 kHz, 10 % Gesamtklirr Mittenkanal 60 W pro Kanal (an 4 Ω), 1 kHz, 10 % Gesamtklirr Subwoofer-Kanal

200 W pro Kanal (an 4 Ω), 100 Hz, 10% Gesamtklirr

Effektive Gesamtausgangsleistung in Dolby Digital-Betriebsart 500 W

DIN-Ausgangsleistung: Dolby Digital-Betriebsart

Frontkanäle 45 W pro Kanal (an 4 Ω), 1 kHz, 1% Gesamtklirr Surround-Kanäle 40 W pro Kanal (an 4 Ω), 1 kHz, 1% Gesamtklirr Mittenkanal 40 W pro Kanal (an 4 Ω), 1 kHz, 1% Gesamtklirr Subwoofer-Kanal 140 W pro Kanal (an 4 Ω), 100 Hz, 1% Gesamtklirr

DIN-Gesamtausgangsleistung in Dolby Digital-Betriebsart 350 W

UKW/MW-TUNERTEIL, ANTENNENTEIL

Anzahl der speicherbaren Festsender 15 UKW-Sender 15 MW-Sender

Frequenzmodulation (FM)

Frequenzbereich 87,50-108,00 MHz (50-kHz-Raster)

Empfindlichkeit 1,5 μV (IHF)

Signal-Rauschabstand 26 dB bei 1,2 μV

Antennenklemmen 75 Ω (unsymmetrisch)

Amplitudenmodulation (MW)

Frequenzbereich 522-1629 kHz (9-kHz-Raster)

MW-Empfindlichkeit: Signal-Rauschabstand 20 dB bei 999 kHz

560 μV/m

Kopfhörerbuchse

Buchsenausführung: Stereo, 3,5-mm-Buchse

DISC-PLAYERTEIL

Geeignete Discs [Durchmesser 8 cm oder 12 cm]

(1) DVD-RAM (DVD-VR-kompatibel, Discs im JPEG-Format) (2) DVD-Audio (3) DVD-Video (4) DVD-R (DVD-Video-kompatibel) (5) CD-Audio (CD-DA) (6) Video CD (7) SVCD (entspricht IEC62107) (8) CD-R/RW (CD-DA, Video-CD, SVCD, MP3, WMA, Discs im JPEG-Format) (9) MP3/WMA*1

• Kompatible Kompressionsrate:

MP3: 32 kBit/s bis 320 kBit/s

WMA: 48 kBits/s bis 320 kBits/s

(10) JPEG*1

• Exif Ver. 2.1 JPEG Baseline-Dateien
• Bildauflösung: zwischen 320 x 240 und 6144 x 4096 Pixel

(Sub-Sampling 4:2:2 oder 4:2:0)

(11) HighMAT Level 2 (Ton und Bild)

*1 Maximale Gesamtanzahl von erkennbaren Einträgen des Audio- und Bildinhalts und Gruppen: 4000 Audio- und

Bildeinträge und 400 Gruppen

Abtaster

Wellenlänge (DVD/CD) 662 nm/785 nm

Laserleistung CLASS2/CLASS3A

Audioausgabe (Disc)

Anzahl der Kanäle 5.1 (FL, FR, C, SL, SR, SW)

Audioleistung (an LINE OUT-Buchse gemessen)

(1) Frequenzgang

DVD (PCM-Lineararton) 4 Hz bis 22 kHz (Abtastfrequenz 48 kHz) 4 Hz bis 44 kHz (Abtastfrequenz 96 kHz) DVD-Audio 4 Hz bis 88 kHz (Abtastfrequenz 192 kHz) CD-Audio 4 Hz bis 20 kHz

(2) Signal-Rauschabstand

CD-Audio 95 dB

(3) Dynamikbereich

DVD (PCM-Linearton) 95 dB CD-Audio 93 dB

(4) Gesamtklirrfaktor

CD-Audio 0,005%

VIDEOTEIL

Videosystem

Fernsehsignalsystem PAL625/50, PAL525/60, NTSC

FBAS-Videoausgang

Ausgangspegel 1 Vss (75 Ω), Buchsenausführung Cinchbuchse (1 System)

Scart-Buchse (1 System)

S-Videoausgang

Y-Ausgangspegel 1 Vss (75 Ω), C-Ausgangspegel PAL; 0,3 Vss (75 Ω)

NTSC; 0,286 Vss (75 Ω)

S-Buchse (1 System)

Scart-Buchse (1 System)

Komponentensignal-Videoausgang (480P/480I)

Y-Ausgangspegel 1 Vss (75 Ω), P_B-Ausgangspegel 0,7 Vss (75 Ω), P_R-Ausgangspegel 0,7 Vss (75 Ω)

Buchsenausführung Cinchbuchse (Y: Grün, P_B: Blau, P_R: Rot)

(1 System)

RGB-Videoausgang

R-Ausgangspegel 0,7 Vss (75 Ω), G-Ausgangspegel 0,7 Vss (75 Ω), B-Ausgangspegel 0,7 Vss (75 Ω)

Buchsenausführung Scart-Buchse (1 System)

LAUTSPRECHERTEIL

HT870 Frontlautsprecher SB-PF921

Bauart 2-Wege-, 3-Lautsprechersystem, Bassreflex-Ausführung

Lautsprechereinheit(en) Impedanz 6 Ω

Tieftöner 6,5-cm-Konustyp

Tieftöner 6,5-cm-Konustyp

Hochtöner Ringförmiger 6-cm-Kalottentyp

Belastbarkeit (IEC) 170 W* (max.)

Ausgangsschalldruckpegel 83 dB/W (1,0 m)

7 kHz

Frequenzgang 92 Hz bis 50 kHz (-16 dB)

110 Hz bis 45 kHz (-10 dB)

Abmessungen (B×H×T) 250×1160 (max.)/704 (min.)×247 mm

Einstellbereich der Lautsprecherstandhöhe 1160 bis 575 mm

[Die Höhe des Ständers ist jeder fest auf 704 mm eingestellt.]

Masse 4 kg

HT870 Surround-Lautsprecher SB-PS921

Bauart 2-Wege-, 2-Lautsprechersystem, Bassreflex-Ausführung

Lautsprechereinheit(en) Impedanz 4 Ω

Tieftöner 6,5-cm-Konustyp

Hochtöner 6-cm-Konustyp

Belastbarkeit (IEC) 70 W (max.)

Ausgangsschalldruckpegel 81 dB/W (1,0 m)

5 kHz

89 Hz bis 41 kHz (-16 dB)

100 Hz bis 40 kHz (-10 dB)

Abmessungen (B×H×T) 250×1160 (max.)/704 (min.)×247 mm

Einstellbereich der Lautsprecherstandhöhe 1160 bis 575 mm

[Die Höhe des Ständers ist jeder fest auf 704 mm eingestellt.]

Masse 3,6 kg

HT870 Mittellautsprecher SB-PC920

Bauart 2-Wege-, 3-Lautsprechersystem, Bassreflex-Ausführung

Lautsprechereinheit(en) Impedanz 4 Ω

Tieftöner 6,5-cm-Konustyp

Tieftöner 6,5-cm-Konustyp

Hochtöner Ringförmiger 6-cm-Kalottentyp

Belastbarkeit (IEC) 270 W* (max.)

Ausgangsschalldruckpegel 82 dB/W (1,0 m)

5 kHz

Frequenzgang 110 Hz bis 50 kHz (-16 dB)

140 Hz bis 45 kHz (-10 dB)

Abmessungen (B×H×T) 320×97×93 mm

Masse 1,5 kg

HT870 Aktiv-Subwoofer SB-WA870

Bauart 1-Wege-, 1-Lautsprecher-, Bassreflex-Ausführung

Lautsprechereinheit(en) Impedanz 4 Ω

Tieftöner 20-cm-Konustyp

Ausgangsschalldruckpegel 84 dB/W (1,0 m)

Frequenzgang 34 Hz bis 220 Hz (-16 dB)

38 Hz bis 190 Hz (-10 dB)

Abmessungen (B×H×T) 248×417×476,6 mm

Masse 16,4 kg

HT520 Frontlautsprecher/Surround-Lautsprecher SB-FS520

Bauart 1-Wege-, 1-Lautsprecher-, Bassreflex-Ausführung

Lautsprechereinheit(en) Impedanz 4 Ω

Vollbereichs-Lautsprecher 6,5-cm-Konustyp

Belastbarkeit (IEC) 70 W (max.)

Ausgangsschalldruckpegel 80 dB/W (1,0 m)

88 Hz bis 25 kHz (-16 dB)

100 Hz bis 22 kHz (-10 dB)

Abmessungen (B×H×T) 86×180×112 mm

Masse 0,73 kg

HT520 Mittellautsprecher SB-PC520

Bauart 1-Wege-, 1-Lautsprecher-, Bassreflex-Ausführung

Lautsprechereinheit(en) Impedanz 4 Ω

Vollbereichs-Lautsprecher 6,5-cm-Konustyp

Belastbarkeit (IEC) 60 W (max.)

Ausgangsschalldruckpegel 80 dB/W (1,0 m)

Frequenzgang 84 Hz bis 25 kHz (-16 dB)

96 Hz bis 22 kHz (-10 dB)

Abmessungen (B×H×T) 181×102×112 mm

Masse 0,77 kg

HT520 Aktiv-Subwoofer SB-WA520

Bauart 1-Wege-, 1-Lautsprecher-, Bassreflex-Ausführung

Lautsprechereinheit(en) Impedanz 4 Ω

Tieftöner 17-cm-Konustyp

Ausgangsschalldruckpegel 80 dB/W (1,0 m)

Frequenzgang 32 Hz bis 220 Hz (-16 dB)

36 Hz bis 190 Hz (-10 dB)

Abmessungen (B×H×T) 209×361×463 mm

Masse 11 kg

ALLGEMEINE DATEN

Stromversorgung 230 V Wechselspannung, 50 Hz

Leistungsaufnahme HT870 Hauptgerät 25 W

HT870 Subwoofer 390 W

HT520 Hauptgerät 25 W

HT520 Subwoofer 220 W

Abmessungen (B×H×T) 430×68×359,2 mm

Masse HT870 Hauptgerät 3,2 kg

HT520 Hauptgerät 3,2 kg

Betriebstemperaturbereich +5 °C bis +35 °C

Betriebsluftfeuchtigkeitsbereich 5% bis 90% rel. Feuchte

(ohne Kondensatbildung)

Leistungsaufnahme im Bereitschaftszustand 0,7 W

*Nennwert bei Verwendung eines Verstärkers mit Tieffilter

Hinweis

1. Änderungen der technischen Daten bleiben jederzeit vorbehalten.

Gewichts- und Abmessungsangaben sind Näherungswerte.

1. Gesamtklirrfaktor gemessen mit Digital-Spektralanalysator.

Führen Sie die folgenden Kontrollen durch, bevor Sie den Kundendienst anrufen. Falls Sie Fragen zu den Prüfpunkten haben oder sich eine Störung anhand der in der Tabelle angegebenen Abhilfemaßnahmen nicht beseitigen lässt, nehmen Sie bitte Kontakt mit Ihrem Fachhändler auf.

Stromzufuhr Bezugsseite

Kein Strom.	●Schließen Sie das Netzkabel und das Systemkabel fest an.	9
Der Player wird automatisch in den Bereitschaftsmodus geschlossen.	●Die Einschlaf-Zeitschaltuhr ist aktiviert worden.	27

Eine Funktion spricht nicht an oder steht nicht zur Verfügung

Das Gerät sprecht nicht auf eine Betätigung von Funktionstaten an.	•Dieser Player kann außer den in dieser Bedienungsanleitung angegebenen Discks keine anderen Discs wiedergeben. •Unter Umständen liegt eine durch Blitz, statische Elektrizität oder andere externe Faktoren verursachte Störung des Gerätes vor. Schalten Sie das Gerätomal aus und dann wieder ein. Als Alternative schalten Sie das Gerät aus, trennen Sie den Netzstecker von der Netzsteckdose, und schreiben Sieihn dann wieder an. •Kondensation hat sich gebildet: Warten Sie 1 bis 2 Stunden, um sie verdampfen zu halten.	11 —
Das Gerät sprecht nicht auf eine Betätigung von Funktionstaten an der Fernbedienung an.	•Prufen Sie, ob die Batterien korrekt eingesetzt sind. •Die Batterien sind erschöpft: Ersetzen Sie die Batterien durch neue. •Richten Sie die Fernbedienung bei der Tastenbetätigung auf den Fernbedienungssensor.	9 9 10
Kein Bild oder Ton.	•Überprüfen Sie die Video- oder Audioanschlüsse. •Überprüften Sie die Stromzufahr oder die Eingangseinstellung des angeschlossenen Gerätes. •Prufen Sie, ob Material auf der DVD-RAM aufgezeichnet ist.	7,8, 28 —
Sie haben das Kindersicherungs-Password vergessen. Führten Sie eine Rückstellung auf die Werkseitigen Voreinstellungen aus.	•Halten Sie im Stoppzustand und bei Wahl von „DVD/CD" als Programmquelle gleichzeitig [■] am Hauptgerät und [≥10] an der Fernbedienung so lange gedrückt, bis die Anzeige „Initialized" vom Fernsehschirm verschwindet. Schalten Sie den Player aus und wieder ein. Alle Einstellungen werden auf ihre Standardwerte zurückgestellt.	—

Das Gerät führt einen unerwünschten oder unerwarteten Betriebsvorgang aus

Vor Beginn der Wiedergabe verstreicht länger Zeit. MP3	•Wenn ein MP3-Titel Standbilddaten enthalt, verstreicht u.U. langere Zeit, bevor die Wiedergabe beginnnt. Selfest nach Starten der Wiedergabe des Titels wird die verstrichene Spielzeit nicht korrekt angezeigt, noch handelt es sich damit nicht um eine Funktionstörung.	—
Ordner, die auf einer tieferen als der 8. Ebene einer Datendisc liegen, werden nicht korrekt angezeigt. WMA MP3 JPEG	•Ordner, die auf einer tieferen als der 8. Ebene liegen, werden als auf der 8. Ebene befindlich angezeigt.	—
Ein Menu erscheint während der Ausführung eines Übersprung-oder Suchlaufvorgangs. VCD	•Dies ist bei Video-CDs normal.	—
Einprogrammierte Disc-Einträge werden nicht abgespielt. DVD	•Bestimmte Einträge werden nicht abgespiel, obwohl sie einprogrammiert wurden.	—
Nachrücken von [AUDIO] zeigt das Bildschirmmen „2" als eine Tonspur-Option an, doch kann die Tonspur nicht gewechselt werden. DVD-A	•Selbst wenn auf einer Disc keine zweite Tonspur aufgezeichnet ist, werden meinest zwei Tonspurnummern angezeigt.	—
Nach einem Wechsel der Tonspur beginnnt die Wiedergabe erneut am Anfang des laufenden Titels. DVD-A	•Dies ist bei DVD-Audio-Discs normal.	—

Untertitel

Die Position der Untertitel ist falsch.	Stellen Sie die Position ein. (Eintrag „Subtitle Position“ des Menüs „Display“)	19
Keine Untertitel.	Schalten Sie die Einblendung der Untertitel ein.	14

Markenfunktion

Marken können nicht gesetzt werden.

●Auf DVD-RAM-Discs können keine Marken gesetzt werden. ●Wenn die verstrichene Spielzeit der Disc nicht im Display theses Gerätes angezeigt wird, können auf der betreffenden Disc keine Marken gesetzt werden.

— —

A-B-Wiederholung

Punkt B wird automatisch festgelegt.	●Das Ende einer Einheit wird zum Punkt B, wenn es erreicht wird.	—
Die A-B-Wiederholung wird automatisch aufgehoben.	●Durch Drücken von [QUICK REPLAY] wird die A-B-Wiederholung aufgehoben.	—

Anomaler oder falsch wiedergegebener Klang Menüs

Der Klang ist verzerrt.	●Bei der Wiedergabe von WMA-Dateien kann Rauschen auftreten.	—
Die Effekte sind unwirksam.	●Bei bestimmten Discs stehen manche Audioeffekte nicht zur Verfügung, oder ihre Wirkung ist weniger stark ausgeprügt. ●Nach einer Änderung der Wiedergabegeschwindigkeit stehen die Multi Re-master-Funktion und die Dolby Pro Logic II-Betriebsart nicht zur Verfügung.	—
Während der Wiedergabe macht sich ein Brummgeräusch bemerkbar.	●Ein Netzkabel oder eine Leuchtstofflampe befindet sich in der Höhe des Subwoofer. Halten Sie andere Elektrogeräte und Kabel vom Subwoofer fern.	—
Gemischte Tonausgabe.	●Falls Sie gleichzeitig die Scart-Buchse (AV) und die Audio-Eingangsbuchsen (TV AUDIO IN) verwenden, schreiben Sie das an eine dieser Buchsen angeschlossene Gerät aus.	—

RQT7426

Ein Zugriff auf das Setup-Menu ist nicht möglich.

● Wahlen Sie „DVD/CD" als Programmquelle. ● Heben Sie die Betriebsart für das Abspielen aller Gruppen, die Programm- oder die Zufallswiedergabe auf.

— 15

Anomales oder unerkennbares Bild Bezugssiete

Das Bild ist verzerrt.	•Vergewissern Sie sich, dass der Player direkt an das Fernsehgerät, nicht über einenzwischengeschalteten Videorecorder, angeschlossen ist.	8
Das Bild passst nicht auf denBildschirm.	•Ändern Sie die Einstellung des Eintrags „TV Aspect“ des Registers „Video“.•Ändern Sie die Einstellung des Bildseitenverhältnisses am Fernsehgerät. Wenn IhrFernsehgerät nicht über eine derartige Funktion verfügt, ändern Sie die Einstellung desEintrags „4:3 Aspect“ im Menu „Display“.•Ändern Sie die Zoom-Einstellung.	201914
Das Bild wird nicht korrekt auf demFernsehschirm angezeigt,oder die Farben wirken klass.	•Player und Fernsehgerät arbeiten mit entsprechenden Videosystemen.Verwenden Sie ein Mehrnorm- oder PAL-Fernsehgerät.•Das Fernsehsystem des Fernsehgerätes stimmt nicht mit dem auf der Disc verwendentenFernsehsystem überein.-PAL-Discs können auf einem NTSC-Fernsehgerät nicht korrekt wiedergegeben werden.-Dieses Gerät kann NTSC-Signale für Wiedergabe mit einem PAL-Fernsehgerät in das FormatPAL 60 umwandeln (Eintrag „NTSC Disc Output“ im Register „Video“).	—20
Menüwerden nicht korrektangezeit.	•Setzen Sie das Zoomverhältnis auf ×1,00 zurück.•Stellen Sie den Eintrag „Subtitle Position“ des Anzeigemenü auf „0“ ein.•Stellen Sie den Eintrag „4:3 Aspect“ des „Display“ Menu auf „Normal“ ein.	141919
Die automatische Zoom-Funktion arbeitet nichteinwandfrei.	•Schalten Sie die Zoom-Funktion des Fernsehgerätes aus.•Verwenden Sie die anderen voreingestalten Bildseitenverhältnisse oder die manuelleEinstellung.•Die Zoom-Funktion arbeitet u.U. nicht einwandfrei, vor allem in dunklen Szenen, und beibestimmen Disc-Typen stehen die Zoom-Funktion nicht zur Verfügung.	—14—
Das Bild verschwindet vomFernsehschirm, oder Streifenerscheinen auf dem Bildschirm.	•Handy-Ladegeräte konnen derartige Bildstörungen verursachen.•Wenn momentan nur eine Fernseh-Zimmerantenne verwendet wird, wechseln Sie auf eineAußenantenne.•Das Antennenkabel des Fernsehgerätes befindet sich zu nah an thisem Gerät. Verlegen Siedas Fernsehantennenkabel in einem größeren Abstand von thisem Gerät.	—23—

Videosignal mit Zeilensprungabstastung

Bei aktivierterProgressivsignalausgabe sindGeisterbildervorhanden.	Ändern Sie die Einstellung des Eintrags „Video Output Mode“ im Bildmenu auf „480I“. Dieses Problem wird durch die Editiermethode oder das auf der DVD-Video verwendete Material verursacht, sollte aber bei Umschaltung auf Zeilensprung-Signalausgabe behoben werden.	19
Die Bildausgabe erfolgt nicht mit Zeilensprungabtastung.	Beim Abspielen von NTSC-Discs drücken Sie [PROGRESSIVE] am Hauptgerät, so dass die Anzeige „PROG.“ im Display erscheint. Oder wählten Sie die Einstellung „480P“ im Eintrag „Video Output Mode“ des Picture Menu.Wenn das Gerät über eine der Buchsen VIDEO OUT, S-VIDEO oder SCART an das Fernsehgeber angeschlossen ist, erfolgt die Ausgabe des Videosignals mit Zwischenzeilenabtastung.	13, 198

Empfang von Rundfunksendungen

Der Empfang ist veraussicht. Die Stereoanzeige „ST“ flackert oder leuchtet überhaupt nicht auf. Der Klang ist verzerrt.	●Justieren Sie die Position der UKW- oder MW-Antenne. ●Installieren Sie eine Außenantenne.	— 23
Interferenzpfaffen macht sich bemerkbar.	●Schalten Sie das Fernsehgerät aus, oder stellen Sie es in einem größeren Abstand von thisem Gerät auf.	—
Beim MW-Empfang macht sich ein tiefes Brummgeräusch bemerkbar.	●Verlegen Sie den Antennendraht so, dass er keine anderen Kabel berührt.	—

Ansteuerung des Fernsehgerätes

Das Fernsehgerät kann nicht über die Fernbedienung angestenert werden.	• Drücken Sie zunachst [TV], um das Fernsehgerät anzusteuern. HT870 • Überprüfen Sie den Fernbedienungscode des Herstellers des Fernsehgerätes.	—
		29

Anzeigen am Player

Das Display ist abgedunkelt.	●Wahlen Sie die Einstellung „Bright" im Eintrag „FL Dimmer" des Registers „Others".	21
„NO PLAY“	●Sie haben eine Disc eingelegt, die vom Player nicht abgespielt werden kann; legen Sie eine abspielbare Disc ein.	11
	●Sie haben eine leere Disc eingelegt.	—
„NO DISC“	●Momentan ist keine Disc eingelegt; legen Sie eine Disc ein.	—
	●Die Disc wurde falsch eingelegt; legen Sie die Disc korrekt ein.	12
„F61“	●Überprüfen Sie die Anschlüsse der Laufsprecherkabel, und korrigieren Sie sie ggf. Falls sich die Störung auf diese Weise nicht beheben{lsst, liegt eine Störung des Netzteils vor.itte wenden Sie sich an ihren Fachhändler.	5,7
„DVD U11“	●Die Disc ist verschmutzt. Reinigen Sie die Disc.	11
„ERROR“	●Ein falscher Bedienungsvorgang wurde ausgeführt.itte lessen Sie den betreffenden Abschnitt dieser Bedienungsanleitung erneut durch, und führen Sie dann den korrektenBedienungsvorgäng aus.	—
„DVD H☐☐“□□ steht für eine Nummer.	●Mölicherweise ist eine Störung aufgetreten. Die Nummer nach „H" hangt vom Zustand des Players ab. Schalten Sie das Gerät einzelmal aus und dann wieder ein. Als Alternative schalten Sie das Gerät aus, trennen Sie den Netzstecker von der Netzsteckdose, und schreiben Sieihn dann wieder an.Falls der Fehlercode nicht verschwindet, notieren Sie sich den Fehlercode, und kontaktieren Sie eine qualifizierte Wartungsperson.	—
		—

Anzeigen am Fernsehgerät

“⊗”	•Der betreffende Bedienungsvorgang ist vom Player oder von der Disc aus gespert.	—
„Cannot display group xx, content xx“	•Es wurde versucht, einen nicht mit diesen Player kompatiblen Videoinhalt anzuzeigen.	—
„This disc may not be played in your region“	•Es konnen nur solche DVD-Video-Discs abgespielt werden, deren Regionalcode mit dem Regionalcode theses Players übereinstimmt, in diesen enthalten oder „ALL“ ist. Überprüfen Sie den diesen Player zugewiesenen Regionalcode an der Rückwand.	Ein-band
Anzeigen werden nicht in den Bildschirm eingebrendet.	•Stellen Sie den Eintrag „On-Screen Messages“ des Registers „Display“ auf „On“ ein.	21

Caro cliente

DVD-V (Dischi karaoke)

Brano Nr. Programma Nr.

2 Premere [▶] (lettura).

SCHNEIDER: 02, 03, 18, 23, 27

32

SEG: 02,18,23,27

SHARP:

SIEMENS: 03,10,11,32

SONY: 24, 25, 26

THOMSON: 21

THORN: 10
