MODE D'EMPLOI CS-E9CKP PANASONIC
Avant d'utiliser votre climatiseur, lisez attentivement ces instructions d'utilisation et conservez-les afin de pouvoir les consulter ultérieurement.
BESONDERE MERKMALE
Nous vous remercions d'avoir choisi un climatiseur Panasonic.

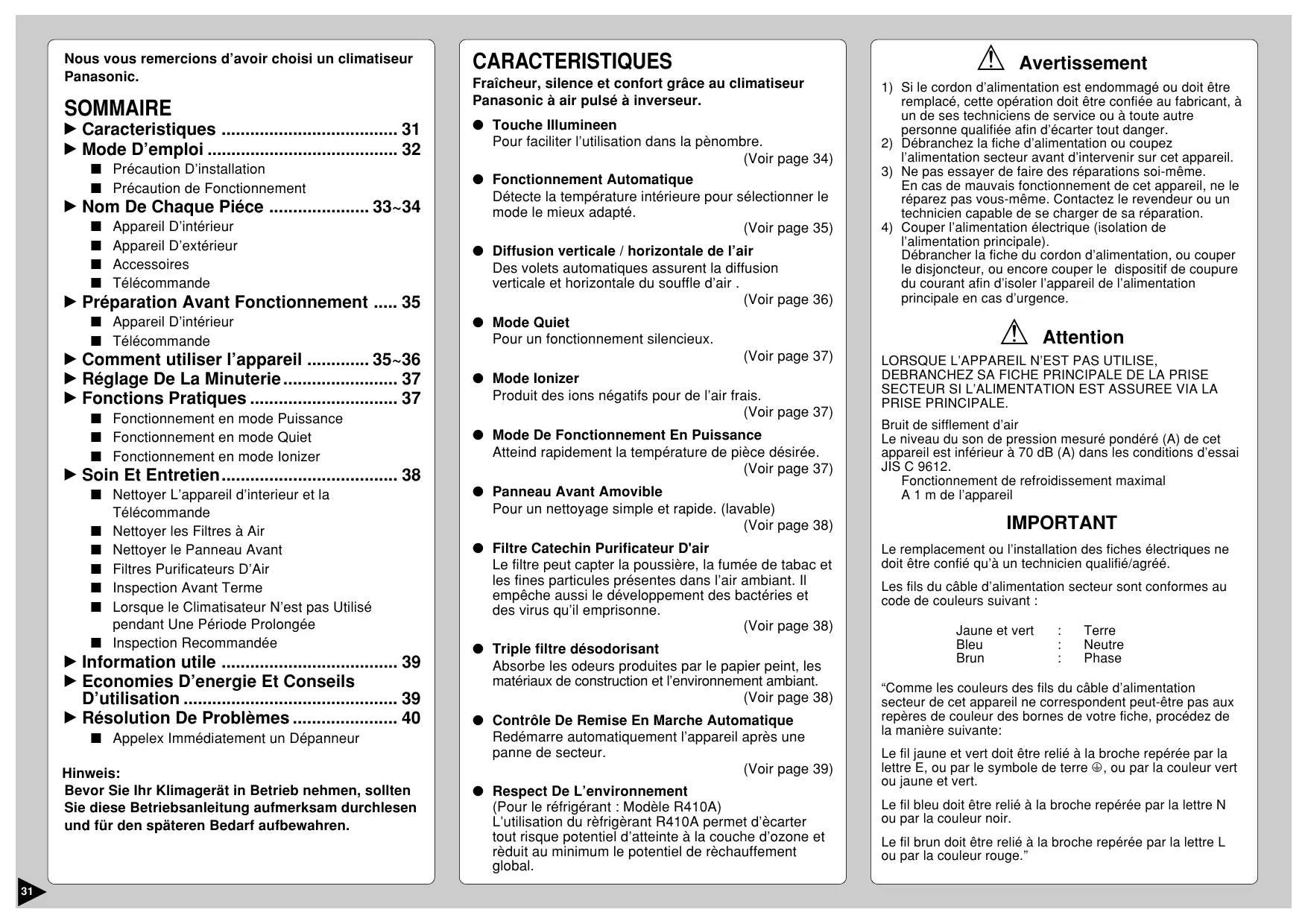

SOMMAIRE
▶ Caracteristiques ...... 31
■ Précaution D'installation
■ Précaution de Fonctionnement
▶ Nom De Chaque Piéce .... 33\~34
■ Appareil D'intérieur
■ Appareil D'extérieur
■ Accessoires
■ Télécommande
▶ Préparation Avant Fonctionnement ..... 35
■ Appareil D'intérieur
■ Télécommande
▶ Comment utiliser l'appareil .... 35\~36
▶ Réglage De La Minuterie.... 37

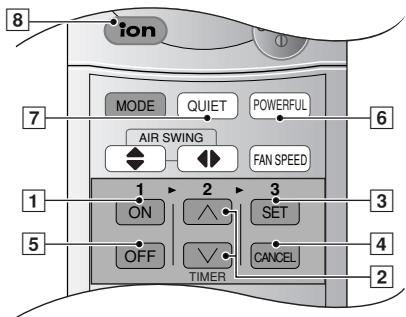

▶ Fonctions Pratiques ...... 37
■ Fonctionnement en mode Puissance
■ Fonctionnement en mode Quiet
■ Fonctionnement en mode lonizer
▶ Soin Et Entretien.... 38
■ Nettoyer L'appareil d'interieur et la Télécommande
■ Nettoyer les Filtres à Air

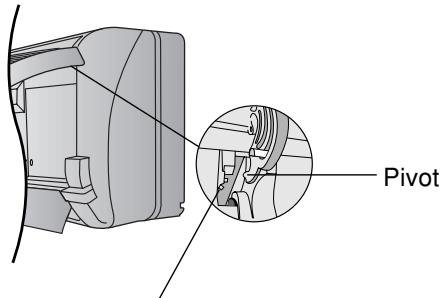

■ Nettoyer le Panneau Avant

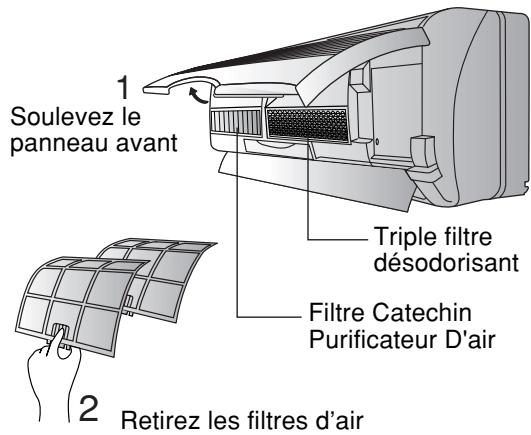

■ Filtres Purificateurs D'Air
■ Inspection Avant Terme
■ Lorsque le Climatisateur N'est pas Utilisé pendant Une Période Prolongée
■ Inspection Recommandée
▶ Information utile 39
▶ Economies D'énergie Et Conseils
D'utilisation 39
▶ Résolution De Problèmes ...... 40
■ Appelex Immédiatement un Dépanneur
Hinweis:
Fraîcheur, silence et confort grâce au climatiseur
Panasonic à air pulsé à inverseur.
● Touche Illumineen
Pour faciliter l'utilisation dans la pènombre.
(Voir page 34)
● Fonctionnement Automatique
Détecte la température intérieure pour sélectionner le mode le mieux adapté.
(Voir page 35)
- Diffusion verticale / horizontale de l'air
Des volets automatiques assurent la diffusion verticale et horizontale du souffle d'air.
(Voir page 36)
● Mode Quiet
Pour un fonctionnement silencieux.
(Voir page 37)
● Mode Ionizer
Produit des ions négatifs pour de l'air frais.
(Voir page 37)
● Mode De Fonctionnement En Puissance
Atteind rapidement la température de pièce désirée.
(Voir page 37)
Pour un nettoyage simple et rapide. (lavable)
(Voir page 38)
● Filtre Catechin Purificateur D'air
Le filtre peut capter la poussière, la fumée de tabac et les fines particules présentes dans l'air ambiant. Il empêche aussi le développement des bactéries et des virus qu'il emprisonne.
(Voir page 38)
- Triple filtre désodorisant
Absorbe les odeurs produites par le papier peint, les matériaux de construction et l'environnement ambiant.
(Voir page 38)
● Contrôle De Remise En Marche Automatique
Redémarre automatiquement l'appareil après une panne de secteur.
(Voir page 39)
- Respect De L'environnement
(Pour le réfrigérant : Modèle R410A)
L'utilisation du réfrigérant R410A permet d'écarter tout risque potentiel d'atteinte à la couche d'ozone et rèduit au minimum le potentiel de rèchauffement global.
Avertissement
1) Si le cordon d'alimentation est endommagé ou doit être remplacé, cette opération doit être confiée au fabricant, à un de ses techniciens de service ou à toute autre personne qualifiée afin d'écarter tout danger.
2) Débranchez la fiche d'alimentation ou coupez l'alimentation secteur avant d'intervenir sur cet appareil.
3) Ne pas essayer de faire des réparations soi-même. En cas de mauvais fonctionnement de cet appareil, ne le réparez pas vous-même. Contactez le revendeur ou un technicien capable de se charger de sa réparation.
4) Couper l'alimentation électrique (isolation de l'alimentation principale).
Débrancher la fiche du cordon d'alimentation, ou couper le disjoncteur, ou encore couper le dispositif de coupure du courant afin d'isoler l'appareil de l'alimentation principale en cas d'urgence.
Attention
LORSQUE L'APPAREIL N'EST PAS UTILISE,
DEBRANCHEZ SA FICHE PRINCIPALE DE LA PRISE
SECTEUR SI L'ALIMENTATION EST ASSUREE VIA LA
PRISE PRINCIPALE.
Bruit de sifflement d'air
Le niveau du son de pression mesuré pondéré (A) de cet appareil est inférieur à 70 dB (A) dans les conditions d'essai JIS C 9612.
Fonctionnement de refroidissement maximal
A 1 m de l'appareil
IMPORTANT
Le remplacement ou l'installation des fiches électriques ne doit être confié qu'à un technicien qualifié/agréé.
Les fils du câble d'alimentation secteur sont conformes au code de couleurs suivant :
Jaune et vert : Terre
Bleu : Neutre
Brun : Phase
"Comme les couleurs des fils du câble d'alimentation secteur de cet appareil ne correspondent peut-être pas aux repères de couleur des bornes de votre fiche, procédez de la manière suivante:
Le fil jaune et vert doit être relié à la broche repérée par la lettre E, ou par le symbole de terre ⏻, ou par la couleur vert ou jaune et vert.
Le fil bleu doit être relié à la broche repérée par la lettre N ou par la couleur noir.
Le fil brun doit être relié à la broche repérée par la lettre L ou par la couleur rouge."
MODE D'EMPLOI
Avant la mise en marche, veuillez lire attentivement le Mode d'emploi qui suit.
- Pour éviter toute blessure et endommagement de votre habitation, les instructions ci-dessous sont à suivre.
- Une utilisation incorrecte résultant du non respect des instructions qui suivent peut entraîner des blessures ou des dégâts dont la gravité vous est signalée comme suit:
Avertissement
Ce signe indique le danger de mort ou de blessures sérieuses.
Attention
Ce signe indique un risque de dégâts matériels.
- Les instructions à suivre sont classeses par les symboles suivants:
Ce symbole (avec un fond blanc) indique une action interdite.
Ces symboles (avec un fond noir) indiquent une action qui est nécessaire.
■ Précautions D'installation
Avertissement
- N'installez pas, ne retirez pas et ne réinstallez pas vous-même l'appareil.
Une installation incorrecte peut causer fuites, électrocution ou feu. Veuillez consulter un vendeur agréé ou un spécialiste pour le travail d'installation.
Attention
- Ce climatiseur doit être branché à une prise de terre.
Une prise de terre inappropriée peut causer une électrocution.
- Vous assurer que la tuyauterie est connectée correctement.
Sinon, de l'eau fuira.
- N'installez pas l'appareil dans une atmosphère potentiellement explosive.
Des fuites de gaz près de l'appareil peuvent provoquer des feux.
■ Précautions de Fonctionnement
Avertissement
Ce signe indique le danger de mort ou de blessures sérieuses.
- N'utilisez pas de prises multiples.
- Ne branchez pas la fiche pour mettre en marche le climatiseur. Ne branchez pas la fiche pour arrêter le climatiseur.
- N'effectuez pas ces opérations avec les mains mouillées.
- N'endommagez pas et ne modifiez pas le cordon d'alimentation.
- N'introduisez pas les doigts ni d'autres objets dans les appareils interne et externe.
- Ne vous exposez pas directement à l'air froid pendant une période prolongée.
- Branchez-la correctement.
- Utilisez le cordon d'alimentation spécifié.
- Si une situation anormale (odeur de brûlé, etc.) se produit, arrêtez le climatiseur et débranchez le cordon d'alimentation.
Attention
Ce signe indique le danger de blessure.
- Ne débranchez pas la prise en tirant sur le cordon d'alimentation.
- Ne lavez pas l'appareil avec de l'eau.
- Ne l'utilisez pas à d'autres fins, notamment la préservation.
- Ne placez pas de combusteur dans le souffle d'air.
- Ne pas s'asseoir ou placer quoi que ce soit sur l'appareil d'extérieur.
- Coupez l'alimentation électrique avant de procéder au nettoyage.
- Aérez la pièce régulièrement.
- Vérifiez tout particulièrement si le support d'installation n'est pas endommagé au terme d'une utilisation prolongée.
- Coupez l'alimentation si le climatiseur ne va pas être utilisé pendant une longue période.
NOM DE CHAQUE PIÈCE

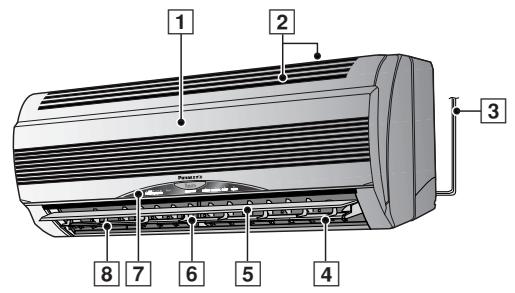

■ Appareil D'intérieur
2
3
4
5
6
7
8
1 Panneau avant
2 Volet de prise d'air
3 Câble électrique d'arrivée du courant
4 Ioniseur
5 Volet de direction verticale de l'air
6 Volet de direction horizontale de l'air
7 Témoin lumineux
8 Volet de sortie d'air
2
3
4
5
6
7
Power Monitor
IOT
Power Filter
QUAT TIMER

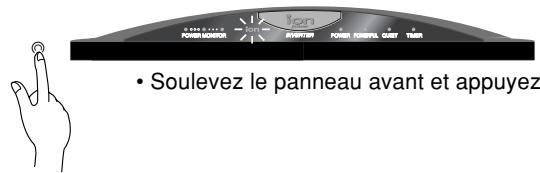

1 Bouton de fonctionnement automatique (lorsque le panneau avant est ouvert)
2 Témoins Lumineux – ORANGE
- S'allume de LOW (bas) à HIGH (haut) pour montrer les conditions de fonctionnement du compresseur.
- S'éteint lorsque le compresseur s'arrête.
3 Témoin de mode Ionizer – VERT
4 Témoin d'alimentation – VERT
5 Témoin de mode Puissance – ORANGE
6 Témoin de mode Quiet – ORANGE
7 Témoin de mode Minuterie – ORANGE

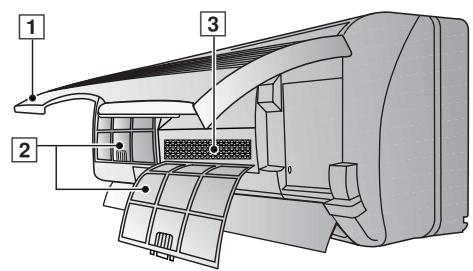

- Appareil D'intérieur
(lorsque le panneau avant est ouvert)
1 Panneau avant
2 Filtres à air
3 Filtres purificateurs d'air

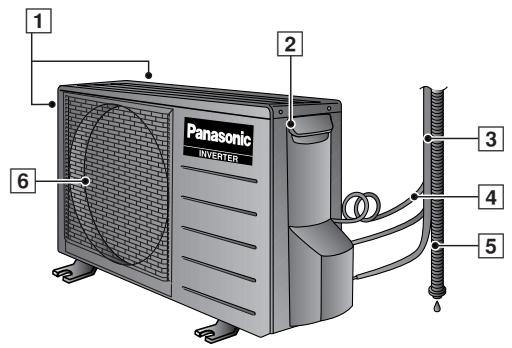

■ Appareil D'extérieur
2
3
4
5
6
Panasonic
INVERTER
1 Prise d'air Volets
2 Borne de sol (couvercle interne)
3 Tuyauterie
4 Câble de raccordement
5 Tuyau d'évacuation
6 Volet de sortie d'air
■ Accessoires

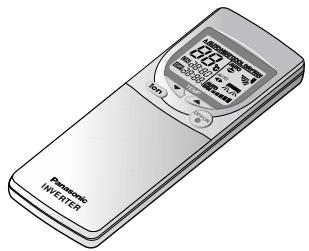

- Télécommande
- Télécommande reflecteur d'indication

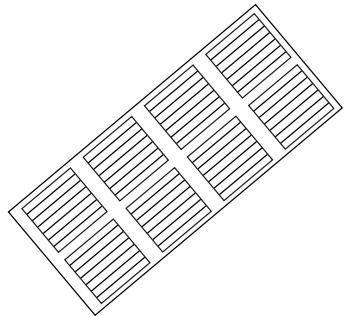

(Triple filtre désodorisant)
NOM DE CHAQUE PIÈCE

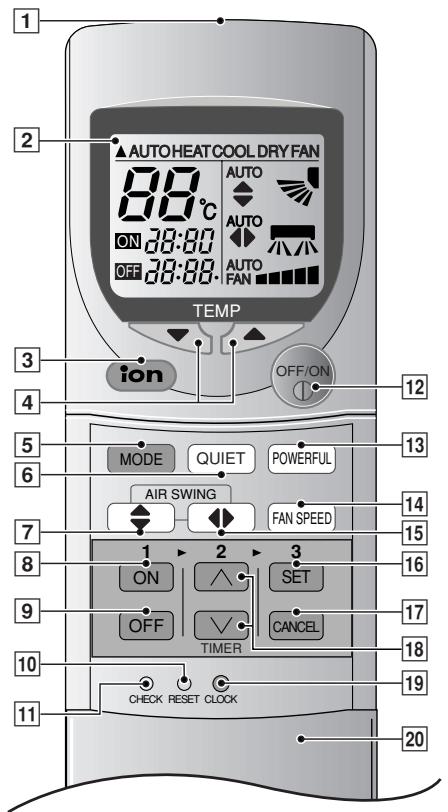

■ Télécommande
88°C
ON 38:00
OFF 38:00
TEMP
12
3
4
5
6
MODE
QUIET
POWERFUL
AIR SWING
FAN SPEED
7
1
2
3
ON
SET
OFF
CANCEL
9
TIMER
10
11
CHECK RESET CLOCK
12
13
14
15
16
17
18
19
20
- Signal de télécommande.
- Veilez à éviter toute obstruction du signal de la télécommande.
• Distance maximale: 10 m
- Son de confirmation de signal. Un "bip" court ou un "bip" long.
- Remarques relatives à la télécommande.
- Ne la jetez pas et ne la laissez pas tomber.
- Ne la mouillez pas.
- Certains types de lampes fluorescentes peuvent affecter la réception du signal. Consultez votre vendeur.
1 Transmetteur de signaux
2 Affichage du mode de fonctionnement
3 Touche de commande du mode lonizer
4 Touche de réglage de la température de la pièce (touche illumineen)
5 Touche de sélection du mode de fonctionnement
6 Touche de commande du mode Quiet
7 Bouton Direction du flux d'air vertical
8 Touche de mise en marche de la minuterie
9 Touche de fonctionnement en puissance
10 Points de réglage initial
(Appuyez avec un objet pointu pour effacer la mémoire)
11 Point de contrôle
Utilisation réservée au technicien.
12 Touche de Arrêt/Mise en marche (touche illumineen)
13 Touche de commande du mode Powerful
14 Touche de sélection de la vitesse du ventilateur
15 Bouton Direction du flux d'air horizontal
16 Touche de réglage de la minuterie
17 Touche de désactivation de la minuterie
18 Touche de l'horloge
19 Touche de réglage de l'heure
20 Couvercle de la télécommande
1
1.5V
1.5V

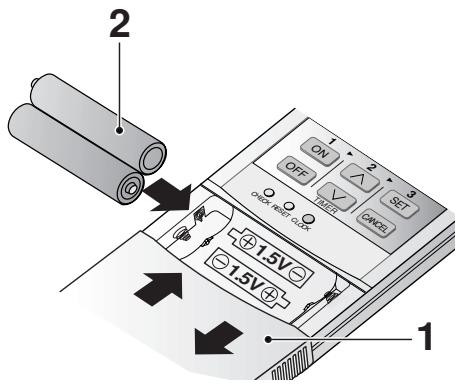

1 Abaissez complètement le couvercle de la télécommande en le faisant glisser
2 Insérez les piles
– Vérifiez le sens d'orientation
- 12.00 clignote sur l'affichage
- Réglez immédiatement l'heure (CLOCK) afin d'éviter l'usure des piles.
● A propos des piles
- Offrent une autonomie d'utilisation d'environ un an.
- Suivez cette procédure lorsque que vous remplacez les piles
- Remplacez les piles par 2 piles du même type.
- Ne pas utiliser de piles rechargeables (Ni-Cd).
- Retirez les piles si l'appareil ne doit pas être utilisé pendant une longue période.
PRÉPARATION AVANT FONCTIONNEMENT

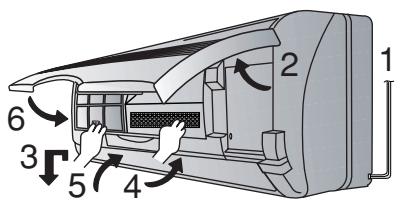

■ Appareil D'intérieur
2
3
4
5
6
1 Raccordez le cordon d'alimentation à une source d'alimentation indépendante
2 Ouvrir le panneau avant
3 Retirez les filtres à air
4 Placez les filtres d'épuration d'air
5 Installez les filtres à air
6 Refermez le panneau avant
■ Télécommande

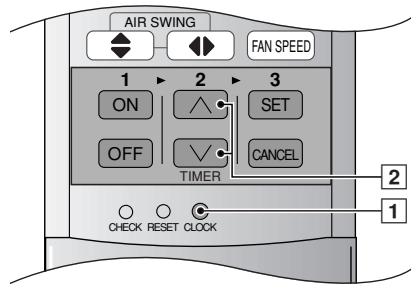

- Pour régler l'heure
1 Appuyez sur 1.
2 Appuyez sur 2 pour avancer ou reculer l'heure.
3 Appuyez de nouveau sur 1.
L'heure réglée s'illumine sur l'affichage.
12:272 AUTO
TEMP
ON
MODE
QUIET
AIR WIND
Power 73
(AN SPELS)
OFF
3
5
1
6
4

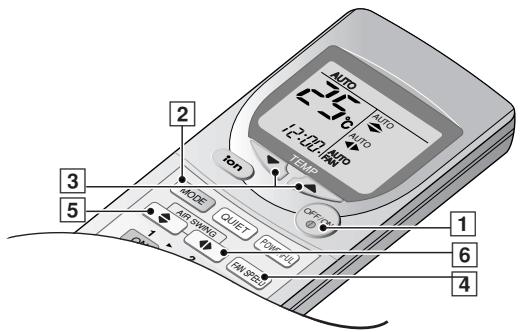

■ Pour mettre en marche
- Appuyez sur 1.
- Le témoin POWER (vert) de l'appareil d'intérieur s'allume.
Le témoin lumineux clignote lorsque la température de la pièce est basse au début du chauffage ou lorsque le mode de fonctionnement est sélectionné durant le fonctionnement automatique.
Les lampes du moniteur d'électricité s'allument pour montrer le mode de fonctionnement du compresseur.
- Pour arrêter, appuyez de nouveau.
■ Mode de réglage
- Appuyez sur 2 pour sélectionner:-
AUTO – Fonctionnement automatique
HEAT – Chauffage
COOL – Refroidissement
DRY – Séchage doux
FAN – Utilisation du ventilateur
■ Réglage de la Température
- Appuyez sur 3 pour augmenter ou diminuer la température.
- La températura peut être réglée entre 16^ 30^ . (Pas de réglage pendant l'utilisation du ventilateur)
- Température recommandée:
HEAT : 20^ C \~ 24^ C
COOL : 26°C \~ 28°C
DRY : au-dessous de la température
ambiante

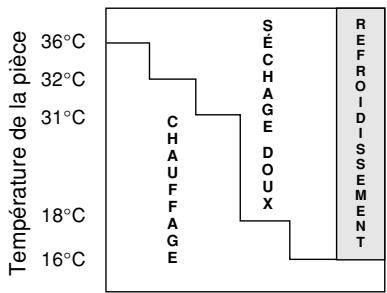

■ Fonctionnement automatique
- Au début du Fonctionnement Automatique, Chauffage, Refroidissement ou Séchage Doux sont automatiquement sélectionnés suivant la température extérieure, intérieure et celle sélectionnée.
- Le mode de fonctionnement change chaque demi-heure, si nécessaire.
Régler la Température à 25°C
line
| Temperature (°C) | Label |
| :--- | :--- |
| 36 | CHAUFFAGE |
| 32 | SÉCHAGE DOUX |
| 31 | |
| 18 | REFROIDISSEMENT |
| 16 | |
13°C 19°C 21°C 23°C 25°C
Température Extérieure
■ Réglage de la vitesse du ventilateur
- Appuyez sur 4 pour sélectionner:-
Il y a cinq niveaux de vitesse du ventilateur en plus de la vitesse automatique du ventilateur.
AUTO
FAN - Chauffage
Lorsque la téperature de la sortie d'air augmente, la vitesse du ventilateur augmente aussi.
Refroidissement ● Sechage
Les changements de la vitesse du ventilateur génèrent une brise fraîche. L'air commence à souffler environ 40 secondes après le commencement du Refroidissement et du Séchage doux.
■ Réglage de la direction du flux d'air vertical
- Appuyez sur 5 pour sélectionner:-
- Pour le REFROIDISSEMENT/SECHAGE
Pivote automatiquement vers le haut/bas.
- Pour le CHAUFFAGE
Quand la température de l'air diffusé est basse, comme c'est le cas au début du chauffage, l'air est soufflé horizontalement. Au fur et à mesure que la température augmente, l'air chaud est soufflé vers le bas.

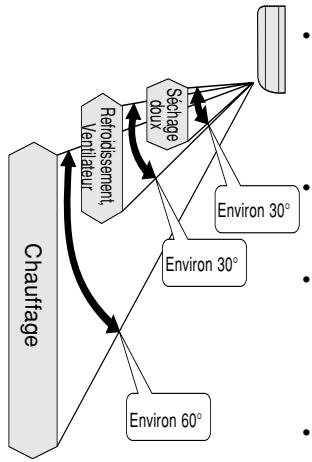

● Fourchette de réglage du volet
- La fourchette de réglage est différente pour chaque mode, c'est-à-dire chauffage, refroidissement et séchage doux. (Fig. de gauche)
- L'angle indiqué par la télécommande est différent de celui de l'appareil d'intérieur.
- L'angle du volet change automatiquement pour éviter toute condensation pendant le refroidissement et le séchage doux.
- Lorsque l'appareil est arrêté, le volet se ferme automatiquement
※ Cinq niveaux du réglage peuvent être sélectionnés dans cette fourchette.
Notes
- Ne dirigez pas le volet de la direction verticale du courant d'air vers le bas pendant le refroidissement et le séchage. Des gouttes d'eau peuvent se condenser sur le volet de sortie d'air et tomber.
- Utilisez la télécommande pour modifier la position du volet de direction verticale du courant d'air. Utiliser vos mains lors du réglage de la direction peut provoquer un mauvais fonctionnement du volet. Si cela arrive, arrêtez l'appareil et remettez en marche immédiatement.
■ Réglage de la direction du flux d'air horizontal
- Appuyez sur 6 pour sélectionner:-
| Direction horizontale du souffle d'air | Appareil D'intérieur |  |
| Télécommande |  |
- Pour le REFROIDISSEMENT/SECHAGE. Les volets pivotent horizontalement à vitesse fixe.
- En mode CHAUFFAGE
Lorsque la température de l'air est basse, l'air est soufflé en 📄. Dès que la température augmente, la claire-voie oscille horizontalement à une vitesse fixe.
- Utilisez ce climatiseur dans les conditions suivantes:
in °C
| DBT: Température de bulbe secWBT: Températura de bulbe humide | Intérieur | Exterieur |
| DBT | WBT | DBT | WBT |
| Température maximale-Refroidissement(Température maximale-Chauffage) | 32(30) | 23(-) | 43(24) | 26(18) |
| Température minimale-Refroidissement(Température minimale-Chauffage) | 16(2) | 11(-) | 16(-5) | 11(-6) |
Notes
- Si l'appareil ne va pas être utilisé pendant une période de temps prolongée, mettre l'interrupteur sur Arrêt. Si l'interrupteur reste sur Marche, environ 2,8 W d'électricité seront utilisés même si l'appareil intérieur a été mis sur arrêt.
- Si le fonctionnement est interrompu, l'appareil recommencera à fonctionner seulement après trois minutes.
● Détails de fonctionnement
COOL – Rafraîchissement
- Pour régler la température ambiante à un niveau de refroidissement confortable.
AUTO – Fonctionnement en Mode Automatique
- Détecte la température intérieure pour sélectionner le mode le mieux adapté.
- La température n'est pas affichée sur la télécommande en mode AUTO.
DRY – Fonctionnement en Mode Déhumidification
- Déshumidifie tout en maintenant la température désirée. L'utilisation du séchage doux est recommandée pendant la saison des pluies.
- Si la température de la pièce excède la température sélectionnée, l'appareil se met en mode de refroidissement.
- La vitesse du ventilateur est plutôt lente durant l'utilisation du séchage doux.
- L'humidité peut rester la même si la température intérieure est plus basse que la température sélectionnée par la télécommande.
HEAT – Fonctionnement en mode Chauffage
- Pour réchauffer la température ambiante en fonction de la température de référence que vous avez définie.
- C'est la chaleur de l'air extérieur qui réchauffe la pièce. Lorsque la température de l'air extérieur ambiant diminue, la capacité de chauffe de l'appareil peut diminuer elle aussi. Nous conseillons l'utilisation d'un appareil de chauffage supplémentaire lorsque la température de l'air extérieur ambiant est basse.
FAN – Utilisation du ventilateur
- Fait circuler l'air à travers la pièce.
- Purifie et désodorise la piece. L'utilisation du ventilateur est recommandée pendant les saisons lor desquelles ni le chauffage ni le refroidisseur ne sont utilisés.
ion
MODE
QUIET
POWERFUL
6
7
AIR SWING
FAN SPEED
1
2
3
ON
SET
5
OFF
✓
CANCEL
TIMER
4
2
RÉGLAGE DE LA MINUTERIE
Vous assurer que l'heure est correcte avant de régler les minuteries. Les minuteries ne peuvent pas être réglées si l'affichage de l'heure clignote.
■ Utilisation de la minuterie de mise en marche (ON-TIMER)
Pour démarrer le climatiseur automatiquement.
- Appuyez sur 1 pour mettre en marche.
- Appuyez sur 2 pour avancer ou reculer l'heure.
- Appuyez ensuite sur 3.
- Pour annuler, appuyez sur 4.
■ Utilisation de la minuterie d'arrêt (OFF-TIMER)
Pour arrêter automatiquement le climatiseur.
- Appuyez sur 5 pour mettre en marche.
- Appuyez sur 2 pour avancer ou reculer l'heure.
- Appuyez ensuite su r 3.
- Pour annuler, appuyez sur 4.
- Détails de l’utilisation du mode Minuterie
- Lorsque la MINUTERIE-MARCHE (ON-Timer) est réglée, la mise en marche commencera avant le moment sélectionné. Ceci pour permettre à la température de la pièce d'atteindre la température sélectionnée au moment désiré. (Maximum de 35 minutes en avance)
- Une fois que la MINUTERIE-MARCHE (ON-Timer) est réglée la mise en marche se fera au même moment chaque jour.
- L'heure n'est pas affichée lorsque les minuteries sont réglées.
- Lorsque les deux minuteries sont utilisées conjointement, le témoin de la minuterie (TIMER) de l'appareil d'intérieur demeure allumé, même si le fonctionnement est arrêté par la MINUTERIE-ARRET (OFF-TIMER).
FONCTIONS PRATIQUES
■ Fonctionnement en mode Puissance
Pour obtenir rapidement la température réglée.
- Utilisé en hiver pour vous réchauffer rapidement quand vous rentrez à la maison (Chauffage et en Puissance).
- Utilisé en été pour vous rafraîchir après un bain chaud (Refroidissement et en Puissance).
- Appuyez sur 6.
※ Le témoin de mode Puissance (Orange) de l'appareil d'intérieur s'allume.
- Appuyez à nouveau pour désactiver le mode puissance.
Notes
- La température sélectionnée et la vitesse du ventilateur changent automatiquement afin de réchauffer, refroidir, ou déshumidifier la pièce rapidement.
| Fonctionnement | Température | Vitesse du ventilateur |
| Automatique | Chauffage | 3,5°C de plus | Légèrement plus fort |
| Refroidissement | 2°C de moins (pendant les 20 premières minutes) |
| Séchage Doux | 1°C de moins (pendant les 20 premières minutes) |
■ Fonctionnement en mode Quiet
Pour un fonctionnement silencieux.
- Appuyez sur 7.
※ Le témoin de mode Quiet de l'appareil d'intérieur s'allume.
- Appuyez à nouveau pour désactiver le mode Economie.
● Détails de fonctionnement
- Le bruit du flux d'air diminue en cours de fonctionnement.
■ Fonctionnement en mode lonizer
Produit des ions négatifs pour de l'air frais.
- Appuyez sur 8.
※ Le témoin de mode lon de l'appareil d'intérieur s'allume.
- Appuyez à nouveau pour désactiver le mode puissance.
● Détails de fonctionnement
• Climatiseur EN MARCHE:
Génère des ions négatifs en cours de fonctionnement.
• Climatiseur EN ARRET:
Génère des ions négatifs en mode FAN.
- Si clignote, appuyer 8 deux fois.
Si clignotement prolongé, appeler le service après-vente.
SOIN ET ENTRETIEN
■ Nettoyer L'appareil d'interieur et la Télécommande
- Essuyer doucement avec un chiffon doux et sec.
- Ne nettoyez pas l'appareil avec de l'eau dont la température est supérieure à 40°C ou avec un produit lustrant.
■ Nettoyer les Filtres À Air
(Recommandation : Si l'appareil est utilisé dans un environnement poussiéreux, nettoyez les filtres toutes les deux semaines. L'utilisation continue avec des filtres sales réduit l'efficacité du refroidissement ou du chauffage).
1 Retirer la saleté en utilisant un aspirateur.
2 Nettoyez l'arrière du filtre air à l'eau.
3 S'ils sont fortement encrassés, lavez-les au savon ou avec un détergent ménager doux.
4 Laissez sécher avant de le réinstaller.
Vous Assurer que la marque "FRONT" vous fait face.
※ Filtre à air endommagé.
Consulter le vendeur autorisé le plus proche.
Partie No: CWD001047.
- Ne nettoyez pas l'appareil avec du benzène, du diluant (thinner), de la poudre à récurer ou un chiffon traité avec un produit chimique caustique.
■ Nettoyer le Panneau Avant
(Doit être retiré avant le nettoyage)
1 Soulevez le panneau avant plus haut qu'à l'horizontale et retirez-le en tirant dessus.
2 Laver légèrement avec de l'eau et une éponge.
- Ne pas appuyer sur le panneau avant trop fort pendant le nettoyage.
- Lorsque vous utilisez un liquide de nettoyage pour la cuisine (détergent neutre), rincez convenablement.
- Ne faites pas sécher le panneau avant en plein soleil.
3 Pour refixer le panneau avant, soulevez-le horizontalement en insérant la partie saillante de l'appareil d'intérieur dans les orifices, puis appuyez pour insérer le panneau.
Projection sur l'appareil d'interieur
■ Filtres purificateurs d'air
panneau avant
2 Retirez les filtres d'air
Triple filtre
désodorisant
Filtre Catechin
Purificateur D'air
- Triple filtre désodorisant
- Absorbe les odeurs produites par le papier peint, les matériaux de construction et l'environnement ambiant.
- Réutilisable
- Aspirez, placez en plein soleil pendant 6 heures et remettez en place.
(Recommandé: tous les 6 mois)
● Filtre Catechin Purificateur D'air
- Le filtre est recouvert de catéchine pour empêcher le développement des bactéries et des virus.
- Réutilisable.
- Aspirez et remettez en place (Recommandé: tous les 6 mois)
- Il est conseillé de remplacer ce filtre tous les 3 ans. Ne réutilisez pas les filtres endommagés.
Consultez le revendeur le plus proche et achetez un filtre neuf.
Filtre Catechin Purificateur D'air No.: CZ-SF70P
Triple filtre désodorisant No.: CZ-SFD72P
- Si le climatiseur fonctionne en utilisant des filtres sales:-
– L'air n'est pas purifié
– La capacité de refroidissement diminue
- Des odeurs nauséabondes sont émises
■ Inspection Avant Terme
● L'air d'évacuation est-il froid/chaud ?
Le fonctionnement est normal si, 15 minutes après le démarrage, la différence de température entre la prise d'air et les volets de sortie de l'air est:-
REFROIDISSEMENT (COOL) – 8°C ou davantage
CHAUFFAGE (HEAT) – 14°C ou davantage
- Les volets d'entrée ou de sortie d'air de l'appareil intérieur ou extérieur sont-ils obstrués?
- Les piles de la télécommande sont-elles épuisées?
Remplacez les piles lorsque l'affichage de la télécommande faiblit.
■ Lorsque le Climatisateur N'est Pas Utilisé Pendant Une Période Prolongée
1 Pour sécher les éléments internes de l'appareil d'intérieur, faites-le fonctionner pendant 2 - 3 heures en utilisant:-
Fonctionnement du VENTILATEUR (FAN)
2 Coupez l'alimentation et débranchez.
Remarque : Si l'appareil n'est pas éteint à l'aide de la télécommande, il se remet en marche dès que vous le rebranchez (car il est équipé d'une commande de redémarrage automatique).
3 Retirer les piles de la télécommande.
■ Inspection Recommandée
- Après plusieurs saisons d'utilisation, l'appareil s'encrasse et ses performances diminuent. Selon les conditions d'utilisation, un appareil encrassé peut dégager des odeurs et de la poussière peut polluer le système de déshumidification. Une vérification chaque saison est donc conseillée en plus du nettoyage régulier. (Consultez un revendeur agréé.)
■ Touche Fonctionnement automatique
● Fonctionnement automatique
- Si la télécommande ne fonctionne pas correctement ou a été égarée, appuyez sur la touche de fonctionnement automatique pour démarrer le mode automatique.
- Le fonctionnement automatique est automatiquement activé dès que vous appuyez sur la touche Fonctionnement automatique. La température ne peut cependant pas être réglée au cours de cette opération.
- Le témoin de mise sous tension de l'appareil d'intérieur clignote jusqu'à ce que le mode de fonctionnement soit automatiquement sélectionné.
- Pour annuler cette opération, appuyez de nouveau.
■ Remise en Marche Automatique
- En cas de panne de courant, le climatiseur redémarre automatiquement suivant le dernier mode de fonctionnement activé et avec la même direction du souffle d'air. (Si le climatiseur n'a pas été stoppé au moyen de la télécommande.)
- Si vous ne voulez pas que l'appareil se remette en marche automatiquement lorsque le courant revient, mettre l'interrupteur sur Arrêt sur l'appareil d'intérieur ou à la prise de courant.
- Si vous ne nécessitez pas un Contrôle de remise en marche automatique, consultez votre vendeur.
- Le contrôle de remise en marche n'est pas disponible lorsque la minuterie sont en marche.
- Lorsque l'appareil se remet en marche, l'appareil extérieur fonctionnera seulement après 3 \~ 4 minutes.
■ Réglage de la Minuterie
- En cas de panne de secteur, le réglage de la minuterie est annulé. Dès que la tension secteur est rétablie, réinitialisez la minuterie.
■ Tonnerre et Éclairs
- Ce climatiseur est équipè d'un dispositif de protection contre les surtensions. Toutefois, pour éviter qu'il soit endommagè, il est prèférable de couper son anomalie électrique et de le débrancher de la prise secteur en cas d'orage violent.
■ Variations du voltage
- L'appareil extérieur s'arrête fréquemment à cause des variations du voltage. Consulter votre vendeur.
ECONOMIES D'ENERGIE ET CONSEILS D'UTILISATION
Voilà quelques conseils utiles pour une performance optimale de votre appareil et un rapport qualité-prix intéressant.
■ Réglage de la température
- Il est possible d'économiser environ 10% d'électricité.
- Réglez la température à un niveau supérieur ou inférieur à la température désirée.
Refroidissement : 1°C en plus Chauffage : 2°C en moins
■ Filtre À Air et Filtre Purificateur D'air
- Nettoyez le filtre à air toutes les 2 semaines et remplacez le filtre purificateur d'air tous les 6 mois.
- Un filtre sale peut réduire l'efficacité du refroidissement ou du chauffage.
■ Gardez Toutes les Portes et Fenêtres Fermées
- Sinon, les performances du refroidissement ou du chauffage diminueront et l'électricité sera gaspillée.
■ Unidad Exterior
- N'obstruez pas les sorties d'air. En cas d'oubli, cela réduira l'efficacité du refroidissement et du chauffage.
■ Mode Minuterie
- Pour éviter de gaspiller l'électricité, utilisez la minuterie quand vous sortez.
■ Evitez le Rayonnement Direct du Soleil
- Fermez les rideaux ou les tentures afin d'éviter les rayons directs du soleil en mode de refroidissement.
RÉSOLUTION DE PROBLÈMES
Avant d'appeler votre vendeur, vous reporter à la liste.
Problème?
• L'appareil ne fonctionne pas
- L'appareil ne refroidit pas ou ne chauffe pas efficacement
- L'appareil ne reçoit pas les signaux de la télécommande, ou l'affichage de la télécommande est faible ou non existant
- L'air n'est pas déchargé immédiatement
- Le fonctionnement s'arrête soudainement
• Du brouillard sort de l'appareil
- Il y a un bruit
- L'appareil d'extérieur dégage de l'eau et de la vapeur
Vérification
- Un interrupteur a-t-il été mis sur arrêt ou un fusible a-t-il sauté?
• La prise est-elle débranchée?
- La minuterie est-elle utilisée correctement ?
- La température a-t-elle été réglée correctement ?
- Les filtres à air sont-ils sales ?
- Les volets de sortie et d'entrée de l'air sont-ils obstrués?
- Les fenêtres et les portes sont-elles toutes fermées?
※ Mesurer la différence de température. Le fonctionnement est normal, si, 15 minutes après la mise en marche, la différence de température entre l'air qui est absorbé et l'air qui sort est de 8°C ou plus, pour le refroidissement et de 14°C ou plus pour le chauffage.
- Les piles sont-elles faibles ?
- Les piles ont-elles été placées correctement avec les pôles e et r dans la position indiquée.
Raison
- Sur les modes Refroidissement • Séchage doux (vitesse automatique du ventilateur)
L'air ne sera pas déchargé pendant environ 40 secondes.
L'appareil est conçu pour empêcher toute odeur de tabac, cuisine, et corps d'être déchargée avec l'air refroidissant.
- Sur le mode Chauffage (Le témoin lumineux du courant clignote)
Ceci est désigné à empêcher l'air froid de sortir d'un seu coup. Veuillez patienter.
- Sur les modes Refroidissement • Séchage doux (vitesse automatique du ventilateur)
Le ventilateur d'intérieur s'arrête fréquemment pendant 80 secondes et marche pendant 20 secondes pour vérifier la température intérieure.
- Sur le mode Chauffage (Le témoin lumineux du courant clignote)
Lorsque la température extérieure est basse et que l'humidité est importante, du gel s'accumule sur l'appareil d'extérieur. Le témoin lumineux du courant clignote lorsque l'appareil fait fondre le gel. (Veuillez patienter car le dégel se fait en dix minutes).
- Ceci arrive lorsque le courant d'air du climatiseur refroidit la pièce.
- Un bruit comme "pssst" est perçu durant le dégel ou lorsque le climatiseur vient d'être arrêté. Ceci est dû au réfrigérant à l'intérieur du climatiseur qui va dans la direction opposée.
- Le climatiseur va augmenter ou diminuer en volume à cause des changements de températures, causant des bruits de craquement.
- Le bruit d'eau qui coule est dû au réfrigérant à l'intérieur de l'appareil.
- Lors du dégel, le gel fond et change l'eau en vapeur.
■ Appelez Immédiatement un Dépanneur
Dans les conditions suivantes, coupez et débranchez l'alimentation secteur principale et appelez immédiatement le revendeur.
- Un son anormal est émis lorsque l'appareil fonctionne.
- De l'eau ou des objets étrangers pénètrent accidentellement dans la télécommande.
• De l'eau fuit de l'unité intérieure.
- Les touches ou les commutateurs ne fonctionnent pas correctement.
• L'interrupteur ou le fusible sautent fréquemment.
- Le cordon d'alimentation électrique ou la fiche d'alimentation sont anormalement chauds.
• Une odeur de brûlé est émise.
■ Lorsque le témoin DEL de la minuterie de l'unité intérieure clignote
Le témoin DEL de la minuterie clignote pour indiquer une anomalie. Appuyez sur la touche de vérification de la télécommande et maintenez-la enfoncée pendant 5 secondes. Un code d'erreur s'affiche.
Affichage de la télécommande
Appuyez sur TIMER △ ou √ sur une touche pour identifier le code d'erreur.
Un signal sonore retentit 4 fois pour le code d'erreur correct indiqué. Mettez hors tension et débranchez la fiche de l'alimentation électrique. Signalez le code d'erreur à un revendeur agréé.
- Suivant les trois caractères qui sont affichés, un fonctionnement temporaire peut être possible.
| Caractères qui permettent un fonctionnement temporaire | Fonctionnements temporaires possibles | Description du fonctionnement |
| H23 | Refroidissement | Emergency operation with limited functions. (The Timer LED continues to blink.) |
| H27 | Chauffage |
| H28 | Refroidissement |
● Fonctionnement temporaire
- Appuyer sur la touche MODE et sélectionner le Chauffage ou le Refroidissement.
- Appuyer sur la touche Arrêt/Marche
(Un son de "bip, bip, bip, bip" est entendu).
※ Utiliser ce fonctionnement temporairement, jusqu'à ce que les réparations aient pu être effectuées.
● Due batterie ministilo (AAA)
2 Inserire le batterie
CS-E12CKP/CU-E12CKP5
CS-E15CKP/CU-E15CKP5
| MODELO | | dB(A) |
| CS-E9CKP(UNIDADINTERIOR) | REFRIGERACION | 50 |
| CALEFACCION | 51 |
| CU-E9CKP5(UNIDADEXTERIOR) | REFRIGERACION | 59 |
| CALEFACCION | 60 |
| CS-E12CKP(UNIDADINTERIOR) | REFRIGERACION | 53 |
| CALEFACCION | 53 |
| CU-E12CKP5(UNIDADEXTERIOR) | REFRIGERACION | 61 |
| CALEFACCION | 63 |
| CS-E15CKP(UNIDADINTERIOR) | REFRIGERACION | 54 |
| CALEFACCION | 54 |
| CU-E15CKP5(UNIDADEXTERIOR) | REFRIGERACION | 62 |
| CALEFACCION | 63 |
N'oubliez pas de noter les informations suivantes :
- Numéro de modèle
- Numéro de série
- Nom du revendeur
- Date d'achat
Opmerking
