Dank u voor uw aankoop van deze Panasonic Room Air Conditioner.

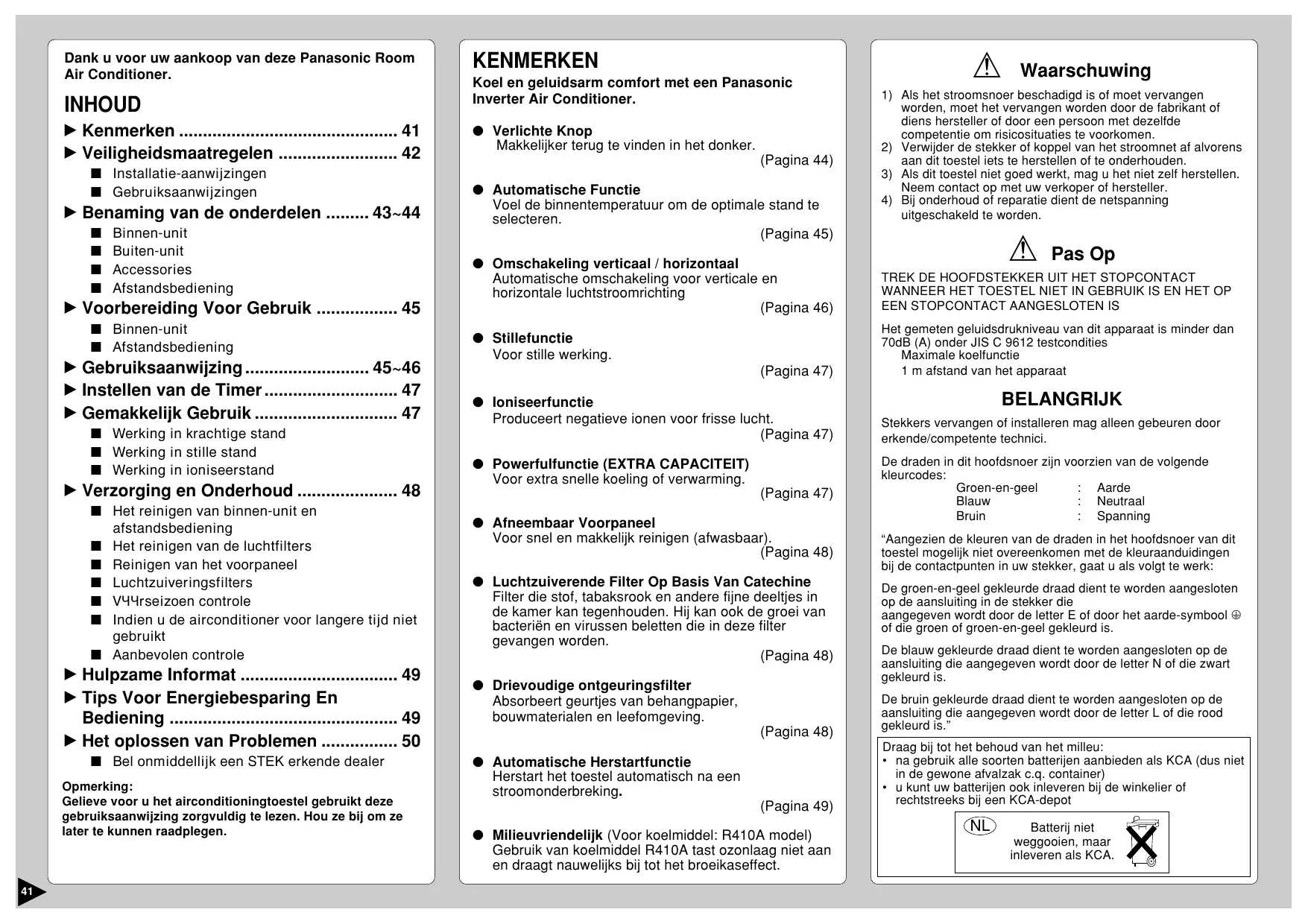

INHOUD
▶ Kenmerken 41
▶ Veiligheidsmaatregelen 42
■ Installatie-aanwijzingen
■ Gebruiksaanwijzingen
▶ Benaming van de onderdelen ..... 43\~44
■ Binnen-unit
■ Buiten-unit
■ Accessories
■ Afstandsbediening
▶ Voorbereiding Voor Gebruik 45
■ Binnen-unit
■ Afstandsbediening
▶ Gebruiksaanwijzing .... 45\~46
▶ Instellen van de Timer 47
▶ Gemakkelijk Gebruik 47
■ Werking in krachtige stand
■ Werking in stille stand
■ Werking in ioniseerstand
▶ Verzorging en Onderhoud ...... 48
■ Het reinigen van binnen-unit en afstandsbediening
■ Het reinigen van de luchtfilters

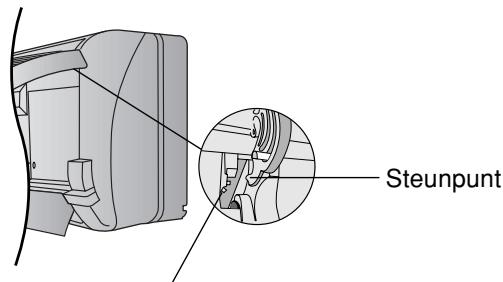

■ Reinigen van het voorpaneel
■ Luchtzuiveringsfilters
■ V44rseizoen controle
■ Indien u de airconditioner voor langere tijd niet gebruikt
■ Aanbevolen controle
▶ Hulpzame Informat 49
Tips Voor Energiebesparing En Bediening 49
▶ Het oplossen van Problemen .... 50
■ Bel onmiddellijk een STEK erkende dealer
Opmerking:
Gelieve voor u het airconditioningtoestel gebruikt deze gebruiksaanwijzing zorgvuldig te lezen. Hou ze bij om ze later te kunnen raadplegen.
KENMERKEN
Koel en geluidsarm comfort met een Panasonic Inverter Air Conditioner.
● Verlichte Knop
Makkelijker terug te vinden in het donker.
(Pagina 44)
● Automatische Functie
Voel de binnentemperatuur om de optimale stand te selecteren.
(Pagina 45)
● Omschakeling verticaal / horizontaal
Automatische omschakeling voor verticale en horizontale luchtstroomrichting
(Pagina 46)
- Stillefunctie
Voor stille werking.
(Pagina 47)
- Ioniseerfunctie
Produceert negatieve ionen voor frisse lucht.
(Pagina 47)
● Powerfulfunctie (EXTRA CAPACITEIT)
Voor extra snelle koeling of verwarming.
(Pagina 47)
- Afneembaar Voorpaneel
Voor snel en makkelijk reinigen (afwasbaar).
(Pagina 48)
● Luchtzuiverende Filter Op Basis Van Catechine
Filter die stof, tabaksrook en andere fijne deeltjes in de kamer kan tegenhouden. Hij kan ook de groei van bacteriën en virussen beletten die in deze filter gevangen worden.
(Pagina 48)
● Drievoudige ontgeuringsfilter
Absorbeert geurtjes van behangpapier, bouwmaterialen en leefomgeving.
(Pagina 48)
● Automatische Herstartfunctie
Herstart het toestel automatisch na een stroomonderbreking.
(Pagina 49)
- Milieuvriendelijk (Voor koelmiddel: R410A model)
Gebruik van koelmiddel R410A tast ozonlaag niet aan en draagt nauwelijks bij tot het broeikaseffect.
Waarschuwing
1) Als het stroomsnoer beschadigd is of moet vervangen worden, moet het vervangen worden door de fabrikant of diens hersteller of door een persoon met dezelfde competentie om risicosituaties te voorkomen.
2) Verwijder de stekker of koppel van het stroomnet af alvorens aan dit toestel iets te herstellen of te onderhouden.
3) Als dit toestel niet goed werkt, mag u het niet zelf herstellen. Neem contact op met uw verkoper of hersteller.
4) Bij onderhoud of reparatie dient de netspanning uitgeschakeld te worden.
Pas Op
TREK DE HOOFDSTEKKER UIT HET STOPCONTACT WANNEER HET TOESTEL NIET IN GEBRUIK IS EN HET OP EEN STOPCONTACT AANGESLOTEN IS
Het gemeten geluidsdrukniveau van dit apparaat is minder dan 70dB (A) onder JIS C 9612 testcondities
Maximale koelfunctie
1 m afstand van het apparaat
BELANGRIJK
Stekkers vervangen of installeren mag alleen gebeuren door erkende/competente technici.
De draden in dit hoofdsnoer zijn voorzien van de volgende kleurcodes:
Groen-en-geel
: Aarde
Blauw
: Neutraal
Bruin
: Spanning
"Aangezien de kleuren van de draden in het hoofdsnoer van dit toestel mogelijk niet overeenkomen met de kleuraanduidingen bij de contactpunten in uw stekker, gaat u als volgt te werk:
De groen-en-geel gekleurde draad dient te worden aangesloten op de aansluiting in de stekker die aangegeven wordt door de letter E of door het aarde-symbolopl of die groen of groen-en-geel gekleurd is.
De blauw gekleurde draad dient te worden aangesloten op de aansluiting die aangegeven wordt door de letter N of die zwart gekleurd is.
De bruin gekleurde draad dient te worden aangesloten op de aansluiting die aangegeven wordt door de letter L of die rood gekleurd is."
Draag bij tot het behoud van het milieu:
- na gebruik alle soorten batterijen aanbieden als KCA (dus niet in de gewone afvalzak c.q. container)
- u kunt uw batterijen ook inleveren bij de winkelier of rechtstreeks bij een KCA-depot
Batterij niet
weggooien, maar
inleveren als KCA
VEILIGHEIDSMAATREGELEN
Alvorens het gebruik dient u de onderstaande "Veiligheidsmaatregelen" zorgvuldig te lezen.
- Ter voorkoming van letsel of schade aan uw eigendom of dat van anderen, dient u onderstaande aanwijzingen te volgen.
- Onjuiste bediening als gevolg van het niet naleven van de instructies veroorzaakt beschadiging of gevaar; de ernst daarvan wordt met volgende symbolen weergegeven:
Waarschuwing
Deze aanduiding betekent dat er kans is op levensgevaar, ernstige verwonding of andere ernstige gevolgen.
Pas Op
Die teken waarschuwt voor beschadiging van goederen.
- Aanwijzingen die opgevolgd dienen te worden kunnen worden aangeduid zoals hieronder staat aangegeven:
Dit teken (met witte achtergrond) duidt aan dat u iets niet mag doen.
Dit teken (met zwarte achtergrond) duidt aan dat u iets moet doen.
■ Installatie-aanwijzingen
Waarschuwing
- Installeer, verwijder en herinstalleer het toestel niet zelf.
Onjuiste installatie kan waterlekkage, elektrische schokken of brand veroorzaken. Schakel een STEK erkende dealer of onderhoudsmonteur in voor installatie.
Pas Op
- Deze airconditioner moet worden geaard.
Onjuiste aarding kan elektrische schokken veroorzaken.
- Zorg ervoor dat de afvoerleiding correct is aangesloten.
Indien deze niet correct is aangesloten, kan dit lekkage veroorzaken.
- Installeer het apparaat niet in een mogelijk explosieve atmosfeer.
Gas lekkages in de nabijheid van het apparaat zouden brand kunnen veroozaken.
■ Gebruiksaanwijzingen
Waarschuwing
Deze aanduiding betekent dat er kans is op levensgevaar, ernstige verwonding of andere ernstige gevolgen.
- Sluit geen ander apparaat aan op hetzelfde stopcontact.
- Schakel het apparaat niet aan door de stekker in het stopcontact te steken.
Schakel het apparaat niet uit door de stekker uit het stopcontact te trekken.
- Bedien het apparaat niet met natte handen.
- Het netsnoer niet beschadigen noch aanpassen.
- Steek geen vingers noch voorwerpen in de binnen- of buiten-unit.
- Stel uzelf niet gedurende lange tijd rechtstreeks aan koude lucht bloot.
- Steek de stekker goed in het stopcontact.
- Gebruik het juiste netsnoer.
- Als het apparaat abnormaal werkt (brandlucht, etc.) dient u het onmiddellijk af te zetten en de stekker uit het stopcontact te trekken.
Pas Op
Die teken waarschuwt voor beschadiging vangoederen.
- Haal de stekker niet uit het stopcontact door aan het netsnoer te trekken.
● Maak het apparaat niet met water schoon.
- Gebruik dit toestel niet voor andere doeleinden, bv. voor conservering.
- Plaats geen apparaat waarin verbranding plaatsvindt direct onder de luchtstroom van het apparaat.
- Zit niet, of plaats geen voorwerpen op de buiten-unit.
- Schakel de stroomtoevoer uit voor u het toestel schoonmaakt.
● Lucht de kamer regelmatig.
- Ga na of het montagerek na langdurig gebruik niet beschadigd is.
- Trek de stekker uit het stopcontact indien u het apparaat voor lange tijd niet gebruikt.
BENAMING VAN DE ONDERDELEN
■ Binnen-unit
2
3
4
5
6
7
8

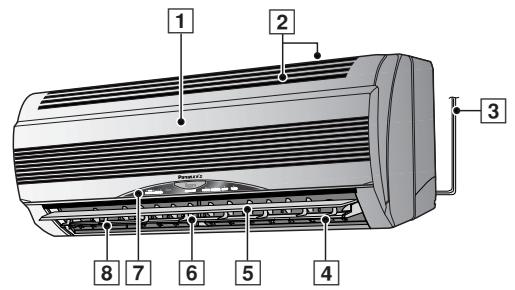

1 Voorpaneel
2 Aanzuigopening
3 Netsnoer
4 lonenvormer
5 Uitblaasrooster voor vertikale richting
6 Uitblaasrooster voor horizontale richting
7 Verklikkerpaneel
8 Uitblaasopening
2 3
4 5 6 7
POWER SOURCE AVERITAN POWER CONTROL QUNT TURB
1 Handmatige bedieningstoets (Met geopend voorpaneel)
2 Energie aanduiding – ORANJE
- Verlicht van LOW (laag) tot HIGH (hoog) om werking van de compressor aan te geven.
- Gaat uit wanneer de compressor stopt.
3 Verklikker ioniseerstand – GROEN
4 Stroomverklikker – GROEN
5 Verklikker krachtige stand – ORANJE
6 Verklikker stille stand – ORANJE
7 Verklikker timerstand – ORANJE
● Binnen-unit
(Met geopend voorpaneel)

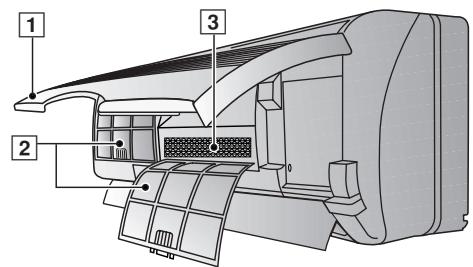

1 Voorpaneel
2 Luchtfilters
3 Luchtreinigingsfilter
■ Buiten-unit
2
3
4
5
6
Panasonic
INVERTER

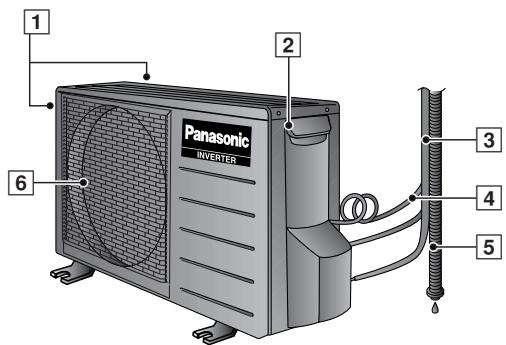

1 Aanzuigopening
2 Aarde-aansluiting (binnenzijde kapje)
3 Leidingen
4 Aansluitkabel
5 Condenswater afvoer
6 Uitblaasopening
■ Accessoires

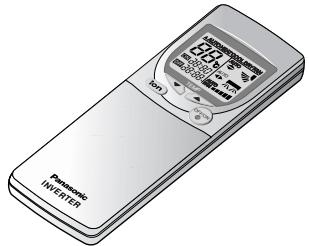

- Afstandsbediening
3.0V
3.1V
Panasonic
INVERTER
- Afstand Controle indicatie Sticker
● Luchtzuiverende Filters
(Luchtzuiverende en reukverdrijvende)
- Signaal afstandsbediening.
- Zorg ervoor dat het signaal niet wordt belemmerd.
• Maximum afstand: 10 m
- Signaalontvangsttoon.
Eén korte toon of één lange toon.
- Opmerkingen voor afstandsbediening.
- Laat de afstandsbediening niet vallen en gooi er niet mee.
- Laat de afstandsbediening niet nat worden.
- Bepaalde soorten fluorescentielampen kunnen de signaalontvangst beïnvloeden. Raadpleeg uw dealer.

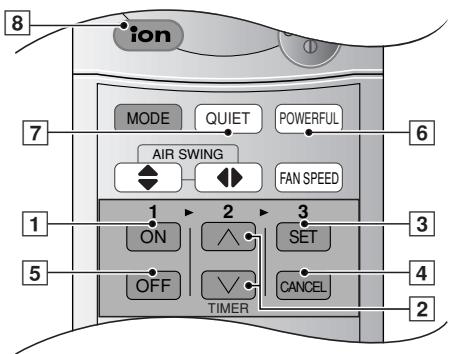

1 Signaalzender
2 Bedieningsdisplay
3 Ioniseer-toets
4 Insteltoetsen voor kamertemperatuur (verlichte knop)
5 Functietoets
6 Stille-toets
7 Knop verticale luchtstroom
8 AAN-TIMER toets
9 UIT-TIMER toets
11 Controlepunt
Alleen door erkend monteur te gebruiken.
12 AAN/UIT toets (verlichte knop)
13 Powerful-toets
14 Toets voor ventilator snelheid
15 Knop horizontale luchtstroom
16 Timer-insteltoets
17 Timer-annuleertoets
18 Tijd-toets
19 Kloktoets
20 Afdekplaat afstandsbediening
10 Reset Punten
(Druk met een puntig voorwerp om het geheugen leeg te maken)
● Aanbrengen van de batterijen
ON
OFF
TURRY
SET
ON/ON
1.5V
1.5V
1

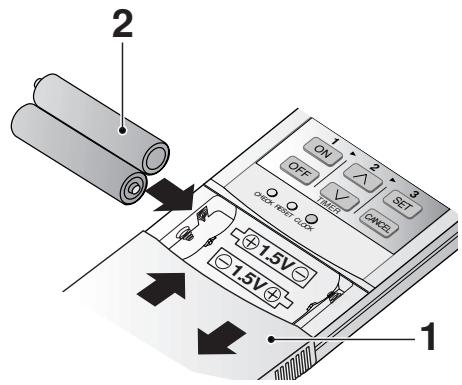

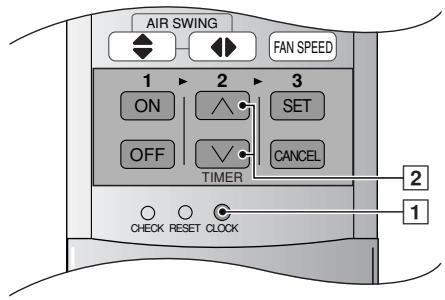

1 Schuif het deksel van de afstandsbediening volledig naar beneden
2 Breng de batterijen aan
– Zorg ervoor dat de richting juist is
-12.00 op het display - knippert
- Stel de huidige tijd (CLOCK) onmiddellijk in om te voorkomen dat de batterijen leeglopen.
- Betreffende de batterij
• Gaan ongeveer een jaar mee.
● Vervangen van de batterijen
- Vervang batterijen door nieuwe batterijen van hetzelfde type.
- Gebruik geen oplaadbare (Ni-Cd) batterijen.
- Verwijder de batterijen als de apparatuur gedurende langere tijd niet zal worden gebruikt.
VOORBEREIDING VOOR GEBRUIK
■ Binnen-unit
2
3
4
5
6

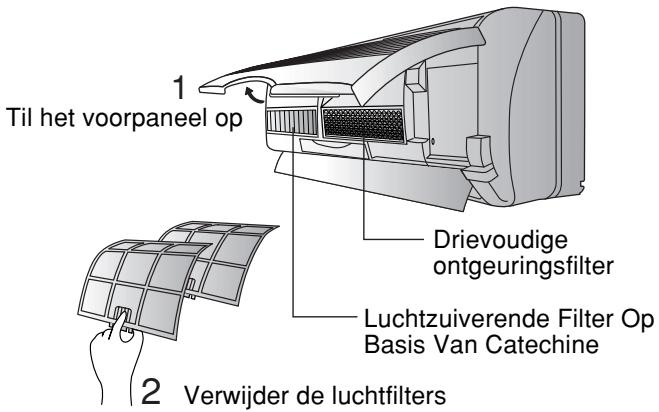

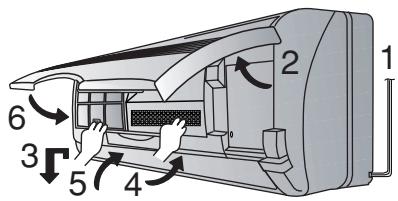

1 Sluit het netsnoer aan op een onafhankelijk stopcontact
2 Open het voorpaneel
3 Verwijder de luchtfilters
4 Breng de luchtzuiveringsfilters aan
5 Plaats de luchtfilters
6 Sluit het frontpaneel
■ Afstandsbediening
– Om de juiste tijd in te stellen
1 Druk op 1.
2 Druk vervolgens op 2 om de tijdcijfers te doen toe- of afnemen.
3 Druk nogmaals op 1.
Ingestelde tijd op het display licht op.
GEBRUIKSAANWIJZING
12:32.7 MPAP
TEMP
ON
MODE
AIR SWRNG
QUIET
POT XSL
FANSPER
OFF
OK
3
5
1
6
4

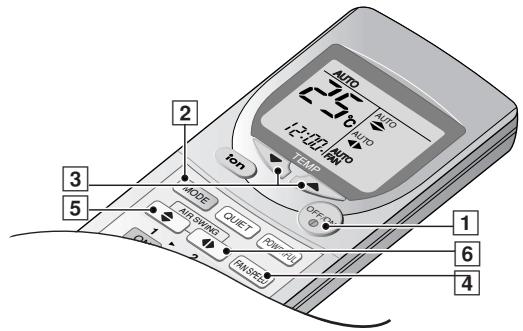

■ Begin van de werking
- Druk op 1.
- POWER verklikker (groen) op het binnentoestel gaat branden.
(LED knippert wanneer de kamer temperatuur laag is aan het begin van verwarming of indien een functie wordt geselecteerd in de automatische stand.)
Energie-aanduidingslampjes gaan branden om de werking van de compressor aan te geven.
- Om te stoppen drukt u nogmaals.
Instelstand
- Druk op 2 om te selecteren:
FAN – Ventilatiefunctie
■ De temperatuur instellen
- Druk op 3 om de temperatuur te verhogen of te verlagen temperature.
- De temperatuur kan ingesteld worden tussen 16°C \~ 30°C.
(Niet regelbaar tijdens Ventilatiestand.)
• Aanbevolen temperatuur:
HEAT : 20^ C \~ 24^ C
COOL : 26°C \~ 28°C
DRY : lager dan kamertemperatuur
- Indien u de automatische stand kiest, zal het apparaat automatisch de gewenste functie (koelen, verwarmen, ontvochtigen) selecteren naar gelang de buiten-en binnentemperatuur en de ingestelde temperatuur.
- Wanneer nodig, verandert de functie ieder half uur.

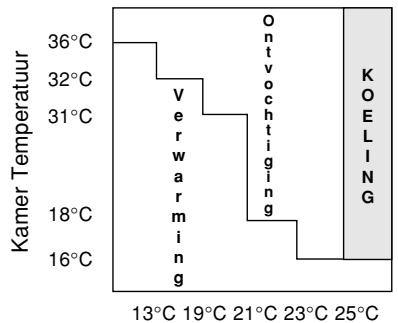

Instellen temperatuur 25°C
line
| Temperature | Phase |
| ----------- | --------------- |
| 36°C | Kamer Temperatuur |
| 32°C | Ver warming |
| 31°C | Ver warming |
| 18°C | Ontvochtigng |
| 16°C | KoELING |
Buiten Temperatuur
■ Instelling van de ventilatorsnelheid
- Druk op 4 om te selecteren: Naast de 5 instelbare ventilatorsnelheden is er tevens een automatische stand.
AUTO
FAN - Verwarming
Wanneer de temperatuur van de uitgeblazen lucht stijgt, neemt de snelheid van de ventilator toe.
Koeling ● Drogen
De ventilatorsnelheid varieert om zo een koel briesje te creëren. De ventilator start ongeveer 40 seconden na het begin van koeling of ontvochtiging.

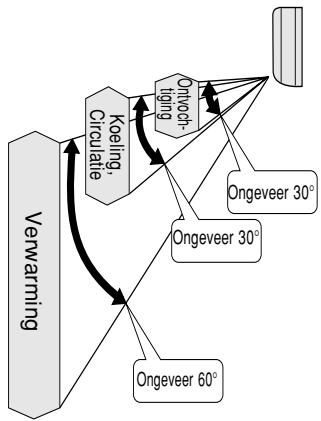

■ Instelling van de verticale luchtstroomrichting
- Druk op 5 om te selecteren:-
- Voor KOELEN/DROGEN.
Automatisch op en neer.
- Voor VERWARMEN
Wanneer de temperatuur van de uitgestoten lucht laag is, zoals aan het begin van de verwarmingsfunctie, dan wordt de lucht in horizontale richting geblazen. Wanneer de temperatuur stijgt, wordt de hete lucht neerwaarts geblazen.
- Diverse instellingen van de louvers
- De diverse instelmogelijkheden verschillen voor iedere bediening: o.a. verwarming, koeling en ontvochtiging. (Fig. links)
- De stand aangegeven op de q afstandsbediening verschilt met die op de binnen-unit.
- De louverstand verandert automatisch om condensatie te voorkomen gedurende koeling en ontvochtiging.
- Zodra de bediening stopt, sluit de louver automatisch.
※ Er kunnen 5 stappen worden ingesteld.
- Opmerkingen
- Tijdens Koeling en Ontvochtiging dient de louver niet gedurende een langere periode naar beneden gericht te staan. Condensvorming kan optreden op de uitlaatopening.
- Gebruik de afstandsbediening voor het veranderen van de louver-stand (verticaal). Handmatige bediening kan leiden tot slecht functioneren van de louver. Mocht dit toch gebeuren, dan dient het apparaat te worden uitgezet en herstart.
■ Instelling van de horizontale luchtstroomrichting
- Druk op 6 om te selecteren:-
| Horizontale luchtstroom | Binnenunit | |
| Afstandsbediening | |
- Voor KOELEN/DROGEN.
Louvers bewegen met een vaste snelheid.
- Voor VERWARMEN (HEAT functie)
Als de kamertemperatuur laag is, dan zal de lucht geblazen worden in 11. Als de temperatuur verhoogt, dan zal de klep horizontaal zwenken aan een vaste snelheid.
- Gebruik dit klimaatregelingstoestel in de volgende omstandigheden:
Eenheden in °C
| DBT:Droge bol temperatuurWBT:Natte bol temperatuur | Binnen | Buiten |
| DBT | WBT | DBT | WBT |
| Maximumtemperatuur-Koelen(Maximumtemperatuur-Verwarmen) | 32(30) | 23(-) | 43(24) | 26(18) |
| Minimumtemperatuur-Koelen(Minimumtemperatuur-Verwarmen) | 16(2) | 11(-) | 16(-5) | 11(-6) |
- Opmerking
- Indien de airconditioner voor langere tijd niet wordt gebruikt, schakel de hoofdstroomtoevoer uit. Blijft het apparaat op AAN staan, dan zal ongeveer 2,8W elektriciteit verbruikt worden zelfs al is de binnen-unit met de afstandsbediening UITgeschakeld.
- Als apparaat is gestopt, en direkt daama opnieuw aangezet, zal het pas na 3 minuten zijn functie hervatten.
COOL – Koelen
- Om de kamertemperatuur in te stellen op een comfortabel koel niveau.
AUTO – Automatische bedieningsfunctie
- Voel de binnentemperatuur om de optimale stand te selecteren.
- De temperatuur wordt op de afstandsbediening niet weergegeven tijdens de automatische werking.
DRY – Ontvochtigingsfunctie
- Ontvochtigt terwijl ingestelde temperatuur gehandhaafd blijft. Het gebruik van deze functie wordt aanbevolen tijdens het voor- en najaar.
- Als kamer temperatuur boven ingestelde temperatuur komt, schakelt deze functie naar koeling.
- De ventilatorsnelheid is zeer laag gedurende de ontvochtigingsfunctie.
- Het is mogelijk dat de vochtigheid niet vermindert wanneer de binnen temperatuur lager is dan de ingestelde temperatuur op de afstandsbediening.
HEAT – Verwarmingsfunctie
- Om de kamer op te warmen tot op het niveau van de insteltemperatuur die uw voorkeur geniet.
- Om de kamer te verwarmen wordt warmte uit de buitenlucht onttrokken. Wanneer de temperatuur van de buitenlucht daalt, kan het zijn dat het verwarmingsvermogen van het toestel beperkt blijft. We raden u aan gebruik te maken van een extra verwarmingstoestel wanneer de temperatuur van de buitenlucht laag is.
FAN – Ventilatiefunctie
• Circuleert lucht door gehele kamer.
- Zuivert en verwijdert geurtjes uit de lucht met het luchtzuiveringsfilter. Ventilatiefunctie is aanbevolen gedurende seizoenen waar noch verwarming noch koeling wordt gebruikt.
ion
MODE
QUIET
POWERFUL
6
7
AIR SWING
FAN SPEED
1
2
3
ON
SET
OFF
V
CANCEL
TIMER
5
4
2
INSTELLEN VAN DE TIMER
Zorg ervoor dat de huidige tijd correct is alvorens u de Timer instelt. De Timer kan niet ingesteld worden als de tijdsaanduiding knippert.
■ Inschakeling met timer
Om de werking van het klimaatregelingstoestel automatisch te starten.
- Druk op 1 om de werking in te stellen.
- Druk op 2 om het tijdstip te vervroegen of te verlaten.
• Druk vervolgens op 3.
- Om deze werking te annuleren drukt u op 4.
■ Uitschakeling met timer
Om ervoor te zorgen dat het klimaatregelingstoestel automatisch stopt met werken.
- Druk op 5 om de werking in te stellen.
- Druk op 2 om het tijdstip te vervroegen of te verlaten.
- Druk vervolgens op 3.
- Om deze werking te annuleren drukt u op 4.
● Details timerwerking
- Wanneer de ON-TIMER is ingesteld, zal de airconditioner aan gaan vóór de ingestelde tijd. Op deze manier zal de gewenste temperatuur bereikt zijn op het ingestelde tijdstip. (maximaal 35 minuten van te voren.)
- Als de ON-TIMER eenmaal is ingesteld, zal de airconditioner iedere dag op hetzelfde tijdstip starten.
- De huidige tijd is niet zichtbaar als de timers zijn ingesteld.
- Wanneer beide timers samen worden gebruikt, blijft de TIMER verklikker op het binnentoestel branden, zelfs wanneer de werking stilgelegd is door de OFF-TIMER.
GEMAKKELIJK GEBRUIK
■ Werking in krachtige stand
Om snel de ingestelde temperatuur te bereiken.
- Gebruikt u in de winter, om snel te verwarmen bij thuiskomst (Verwarming + Powerful).
- Gebruikt u in de zomer, om snel te koelen. (Koeling + Powerful).
- Druk op 6.
※ Verklikker krachtige stand (oranje) gaat branden op binnentoestel.
- Druk nogmaals om deze functie te annuleren.
- Opmerking
- De ingestelde temperatuur en de ventilatorsnelheid veranderen automatisch om de ruimte snel te kunnen verwarmen, koelen en ontvochtigen.
| Bediening | Temperatuur | Ventilatorsnelheid |
| Automatisch | Verwarming | Stijging van 3,5°C | Lichtjes sterker |
| Koeling | Daling van 2°C (tijdens de eerste 20 minuten) |
| Ontvochtiging | Daling van 1°C (tijdens de eerste 20 minuten) |
■ Werking in stille stand
Voor stille werking.
- Druk op 7.
※ Verklikker stille stand gaat branden op binnentoestel.
- Druk nogmaals om deze functie te annuleren.
- De luchtstroom is stiller tijdens de werking.
■ Werking in ioniseerstand
Produceert negatieve ionen voor frisse lucht.
- Druk op 8.
※ Verklikker ionstand gaat branden op binnentoestel.
- Druk nogmaals om deze functie te annuleren.
• Air conditioner AAN:
Produceert negatieve ionen tijdens de werking.
• Air conditioner UIT:
Produceert negatieve ionen wanneer de ventilator werkt.
- Knippert, druk twee maal op 8.
Knippert nog, klantendienst bellen.
VERZORGING EN ONDERHOUD
■ Het reinigen van binnen-unit en afstandsbediening
- Voorzichtig schoonvegen met een zachte droge doek.
- Gebruik geen water van meer dan 40°C of polijstvloeistof om het toestel schoon te maken.
■ Het reinigen van de luchtfilters
(Aanbeveling:- als het apparaat in een stoffige omgeving werkt, reinigt u de filters om de twee weken, aangezien voortdurend gebruik van vuile filters het afkoelend of verwarmd vermogen verminderen)
1 Gebruik stofzuiger om stof te verwijderen.
2 Achterkant van het luchtfilter wassen met water.
3 Hardnekkig vuil verwijderen met zeep of een mild huishoudelijk schoonmaakmiddel.
4 5 Laten drogen en terug plaatsen.
Zorg dat de zijde gemerkt met "FRONT" naar u toewijst.
※ Beschadigde luchtfilters
Raadpleeg de dichtsbijzijnde erkende dealer.
Part No: CWD001047.
- Gebruik geen benzeen, verdunner, schuurpoeder of in bijtend product gedrenkte doeken om het toestel te reinigen.
■ Reinigen van het voorpaneel
(Dient verwijderd te worden voordat u het wast)
1 Til het voorpaneel hoger dan horizontaal op en trek om het te verwijderen.
2 Voorzichtig wassen met water en spons.
- Tijdens het wassen niet te hard op het voorpaneel drukken.
- Gebruikt u een keukenreinigingsmiddel (neutraal detergent), spoel dan grondig.
- Laat het voorpaneel niet in rechtstreeks zonlicht drogen.
3 Om het voorpaneel te bevestigen tilt u het horizontaal op, brengt u het uitstekende gedeelte van het binnentoestel op gelijke hoogte met het draaipunt en drukt u het paneel op zijn plaats.
Opening in de binnen-unit
■ Luchtzuiveringsfilters
Til het voorpaneel op
Drievoudige ontgeuringsfilter
Luchtzuiverende Filter Op Basis Van Catechine
2 Verwijder de luchtfilters
● Drievoudige ontgeuringsfilter
- Absorbeert geurtjes van behangpapier, bouwmaterialen en leefomgeving.
- Herbruikbaar.
- Stofzuigen, gedurende 6 uur in rechtstreeks zonlicht leggen en opnieuw aanbrengen.
(Aanbevolen: om de 6 maanden)
● Luchtzuiverende Filter Op Basis Van Catechine
- De filter is met catechine gecoat om de groei van bacteriën en virussen tegen te gaan.
- Herbruikbaar.
- Stofzuigen en opnieuw aanbregen.
(Aanbevolen: om de 6 maanden)
- Deze filter bij voorkeur om de 3 jaar vervangen.
Gebruik beschadigde filters niet opnieuw.
Raadpleeg de dichtstbijzijnde verdeler om een nieuwe filter te kopen.
Luchtzuiverende Filter Op Basis Van Catechine Nr.: CZ-SF70P
Drievoudige ontgeuringsfilter Nr.: CZ-SFD72P
- Als de airconditioner met vuile filters werkt, is het resultaat:-
– Lucht is niet zuiver
– Koelvermogen daalt
– Anti-geur werking ontbreekt
■ Vóórseizoen controle
- Is de uitlaatlucht koud/warm?
De werking is normaal indien het verschil tussen de luchtinlaat- en de uitlaattemperatuur 15 minuten na het begin van de werking als volgt bedraagt:
COOL - 8°C of meer
HEAT - 14°C of meer
● Are the air intake or outlet vents of the indoor or outdoor units obstructed?
- Zijn de batterijen van de afstandsbediening bijna leeg? Als het uitleesvenster van de afstandsbediening knippert of vervaagt, dienen de batterijen te worden vervangen.
■ Indien u de airconditioner voor langere tijd niet gebruikt
1 Om de inwendige onderdelen van het binnentoestel te drogen laat u het toestel 2 - 3 uur werken met:-
Ventilatiewerking (FAN)
2 Schakel de stroom uit en trek de stekker uit.
Opmerking: Als het toestel niet door de afstandsbediening uitgeschakeld wordt, begint het automatisch te werken wanneer u de stekker in het stopcontact steekt (omdat het toestel voorzien is van een automatische herstartfunctie).
3 Verwijder de batterijen uit de afstandsbediening.
■ Aanbevolen controle
- Na een aantal seizoen gebruik wordt het toestel vuil en nemen de prestaties af. Afhankelijk van de werkingsomstandigheden kan een vuil toestel een onaangename geur verspreiden en kan stof het ontvochtigingssysteem vervuilen. Daarom wordt een seizoenscontrole aanbevolen naast een regelmatige schoonmaak. (Raadpleeg een erkende verdeler.)
■ Toets Auto Operation
● Automatische werking
- Als de afstandsbediening niet werkt of tijdelijk niet te vinden is, drukt u op de Auto Operation knop om de automatische werking te starten.
- De automatische werking wordt meteen geactiveerd als op de toets Automatic operation wordt gedrukt. In deze stand kan echter de temperatuur niet geregeld worden.
- De stroomverklikker op het binnentoestel knippert tot de werkstand automatisch geselecteerd is.
- Om deze werking uit te schakelen drukt u nog een keer op de toets.
■ Automatische Herstartfunctie
- Als de stroom na een stroomuitval weer wordt hersteld, begint het apparaat automatisch weer te werken in de laatst ingestelde temperatuur en luchtstroom. (Indien niet uitgeschakeld met de afstandsbediening.)
- Wilt u dat het apparaat niet automatisch herstart wanneer de stroom weer terugkeert, schakel het apparaat dan uit met de netspanning schakelaar op de binnen-unit of bij de stroomaansluiting.
- Raadpleeg uw dealer indien u de Automatische Herstartfunctie niet nodig heeft.
- De automatische herstartfunctie is niet beschikbaar wanneer de Timer is ingesteld.
- Wanneer het apparaat opnieuw start, werkt de buiten-unit pas weer na 3\~4 minuten
■ Timer-instelling
- Bij een stroomonderbreking wordt de timerinstelling geannuleerd. Zodra er weer stroom is moet u de timer opnieuw instellen.
Bilksemgevaar
- Deze airconditioner is uitgerust met een ingebouwde overspanningsbeveiliging. Maar als u het toestel nog beter wil beschermen tegen mogelijke schade door abnormaal krachtige bliksems, kunt u de hoofdstroomtoevoer uitschakelen en de stekker uit het stopcontact trekken.
■ Stroomschommeling
- Wanneer de buiten-unit regelmatig stopt door stroomschommeling, dient u een dealer te raadplegen.
TIPS VOOR ENERGIEBESPARING EN BEDIENING
Hier volgen nuttige tips voor optimaal gebruik en een energie zuinige bediening.
■ Instelling van de temperatuur
- Er kan ongeveer 10% stroom bespaard worden.
- Stel de temperatuur hoger of lager in dan de gewenste temperatuur.
Koelen : 1°C hoger
Verwarmen : 2°C lager
■ Luchtfilter en luchtverversingsfilter
- Reinig het luchtfilter om de 2 weken en vervang het luchtverversingsfilter om de 6 maanden.
- Een vuile filter kan de doeltreffendheid vanhet koelen of verwarmen verminderen.
■ Hou alle deuren en vensters gesloten
- Anders daalt de afkoelende of verwarmende prestatie en verspilt men elektriciteitskosten.
■ Buiten-unit
- Blokkeer de luchtuitblaasopeningen niet. Anders lijden de koelings/verwarmingsprestaties daaronder.
Timer-functie
- Gebruik de timer wanneer u de woning verlaat, om elektriciteitsverspilling te voorkomen.
■ Vermijd directe zonnestraling
- Hou vitrages of gordijnen gesloten om rechtstreekse zonlichtinval te voorkomen tijdens het koelen.
HET OPLOSSEN VAN PROBLEMEN
Vóór u de dealer of technicus belt, raadpleeg eerst deze lijst.
| Probleem | Hier is het antwoord |
| • Het apparaat werkt niet | Is er een stop doorgeslagen?Is de stekker uit het stopkontakt gehaald?Wordt de Timer op de juiste wijze gebruik? |
| • Het apparaat koelt en verwarmt niet goed | Is de temperatuur onjuist ingesteld?Zijn de filters vuilZijn de aanzuigopeningen en uitblaasroosters belemmerd?Zijn alle ramen en deuren dicht?※ Schat het temperatuur verschil. Indien het verschil tussen de temperatuur bij het uitblaasrooster en de aanzuigopening 8°C of meer is tijdens de koelfunctie en 14°C of meer tijdens verwarmen, werkt het normaal. |
| • Het apparaat ontvangt geen afstandsbedieningsignaal, het display is zwak of niet zichtbaar | Zijn de batterijen zwak?Zijn de batterijen op de juiste wijze geplaatst met ⊕ en ⊖ in de correcte positie? |
| Probleem | Reden |
| • De ventilator treedt niet direkt in werking | Koeling • Ontvochtiging (Automatische Ventilatorstand.)De ventilator zal gedurende de eerste 40 sec. niet draaien, daar eerst de binnen-unit voldoende op temperatuur (afgekoeld) moet zijn.Verwarming: POWER LED knippertDit voorkomt dat koude lucht wordt uitgeblazen. De ventilator gaat draaien zodra de binnen-unit voldoende is opgewarmd. (Hot Start) |
| • Tijdens de werking stopt het apparaat plotseling | Koeling • Ontvochtiging (Automatische Ventilatorstand.)De ventilator stopt herhaaldelijk gedurende 80 sec. en draaien dan weer gedurende 20 sec. teneinde de kamertemperatuur te controleren. Zodra de ingestelde temperatuur is bereikt, treedt het apparaat weer in werking.Verwarming: POWER LED knippertWanneer de buitentemperatuur laag is met een hoge luchtvochtigheid, vormt zich ijs op de buiten-unit. De POWER LED knippert terwijl de buiten-unit het ijs laat smelten.Dit kan ongeveer 10 minuten duren. |
| • Er komt nevel uit het apparaat | Dit komt voor wanneer de luchtstroom van de airconditioner de lucht in de kamer afkoelt. |
| • Er is een vreemd geluid | Gedurende ontdooing of wanneer airconditioner bediening is gestopt, hoort u een “sissend” geluid. Dit is het geluid van het koelmiddel dat in tegengestelde richting door het apparaat stroomt.Door temperatuursveranderingen zal het apparaat uitzetten en krimpen wat “krakende” geluiden veroorzaakt.Het geluid van stromend water wordt veroorzaakt door het koelmiddel dat door het apparaat stroomt. |
| • De buiten-unit geeft water en damp af | Tijdens ontdooing smelt het ijs en water verandert in damp.and steam. |
■ Bel onmiddellijk een STEK erkende dealer
Indien het volgende zich voordoet moet u het toestel uitschakelen, de stroomtoevoer afsnijden en onmiddellijk uw verdeler contacteren.
- Ongewone bijgeluiden zijn hoorbaar tijdens werking.
• Water of andere vloeistof is tot in de afstandsbediening doorgedrongen.
• Waterlekkage uit de binnen-unit.
- De schakelaars en toestsen werken niet goed.
- De stop slaat regelmatig door.
- Het netsnoer en de stekker worden ongewoon warm.
• Er hangt een brandlucht.
■ Als het LAMPJE van de timer op het binnenhuisapparaat oplicht.
Het LAMPJE van de timer licht op om een onregelmatigheid aan te duiden. Druk de controletoets op de afstandsbediening 5 seconden in. De code van de onregelmatigheid zal op het scherm verschijnen.
Het scherm van de afstandsbediening.
Druk vervolgens op TIMER △ of ∨ op de knop om de code van de onregelmatigheid te identificeren.
U zal een kort piepend geluid horen (4 keer) wanneer de juiste code van de onregelmatigheid verschijnt. Trek de stekker van het apparaat uit het stopcontacht, zodat de stroomtoevoer onderbroken wordt. Vermeld deze foutcode wanneer u daarna raad vraagt aan een erkend dealer.
- Tijdelijke bediening is mogelijk, afhankelijk van welke van de 3 karakters er verschijnen.
| Karakters die tijdelijke werking toestaan | Mogelijke tijdelijke bediening | Omschijving van bediening |
| H23 | Koeling | Noodbediening met gelimiteerde functies. (De Timer LED blijft knipperen.) |
| H27 | Verwarming |
| H28 | Koeling |
● Tijdelijke bediening
-
Druk op de MODE toets en selecteer Verwarming of Koeling.
-
Druk op de bedieningstoets ON/OFF (AAN-UIT). ("beep! beep! beep! beep!" geluid wordt gehoord)
※ Gebruik deze bediening tijdelijk totdat de reparatie kan worden uitgevoerd.
Vergeet niet volgende zaken te noteren:
- Modelnummer
- Serienummer
- Dealernummer
- Aankoopdatum
Nota
