MANUALE UTENTE CS-E9CKP PANASONIC
Grazie per aver acquistato un climatizzatore Panasonic

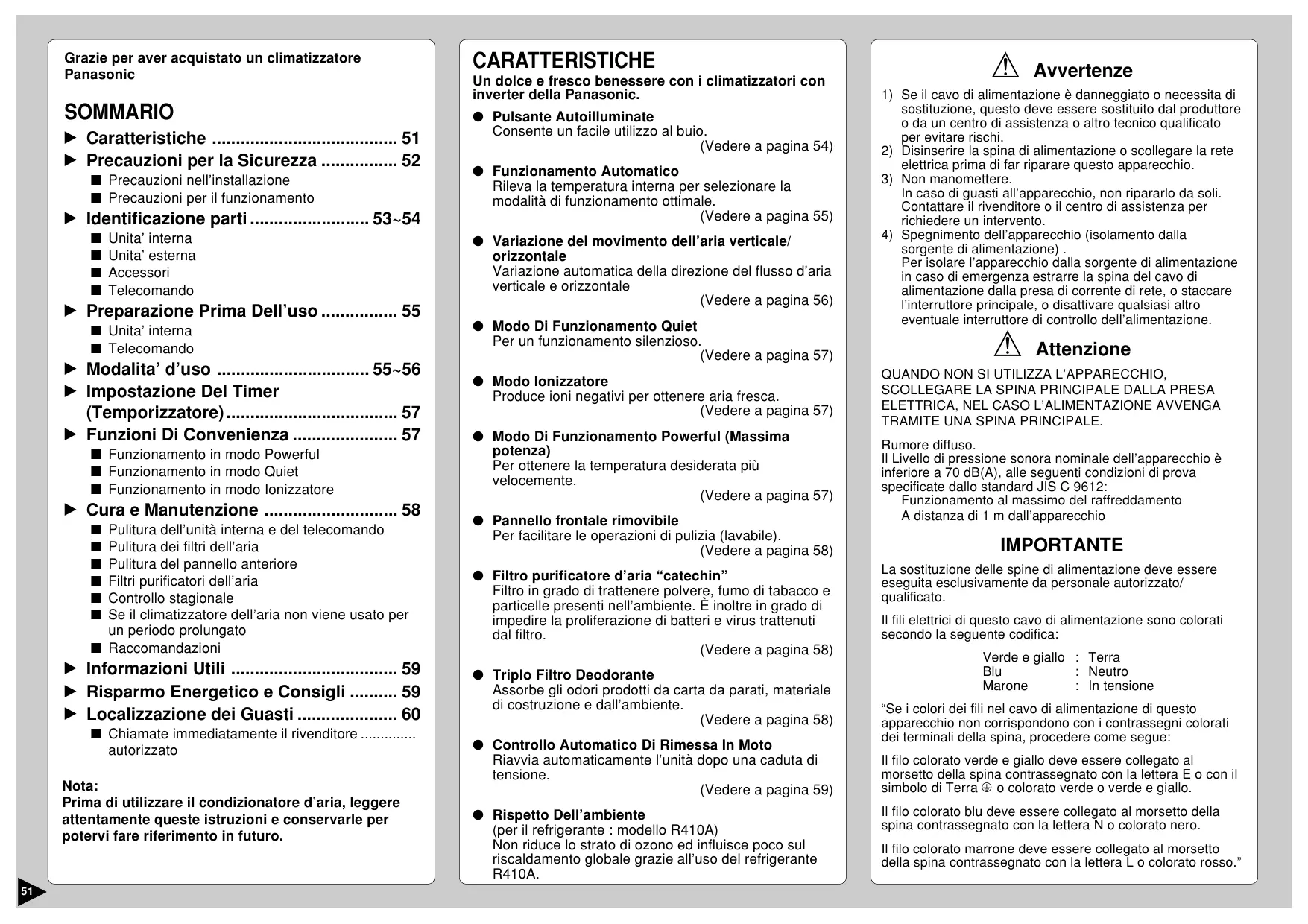

SOMMARIO
▶ Caratteristiche 51
▶ Precauzioni per la Sicurezza .... 52
■ Precauzioni nell'installazione
■ Precauzioni per il funzionamento
▶ Identificazione parti .... 53\~54
■Unita' interna
■Unita'esterna
■ Accessori
Telecomando
▶ Preparazione Prima Dell'uso .... 55
■Unita' interna
Telecomando
▶ Modalita' d'uso .... 55\~56
▶ Impostazione Del Timer
(Temporizzatore)....57
▶ Funzioni Di Convenienza .... 57
■ Funzionamento in modo Powerful
■ Funzionamento in modo Quiet
■ Funzionamento in modo lonizzatore
▶ Cura e Manutenzione .... 58
■ Pulitura dell'unità interna e del telecomando
■ Pulitura dei filtri dell'aria

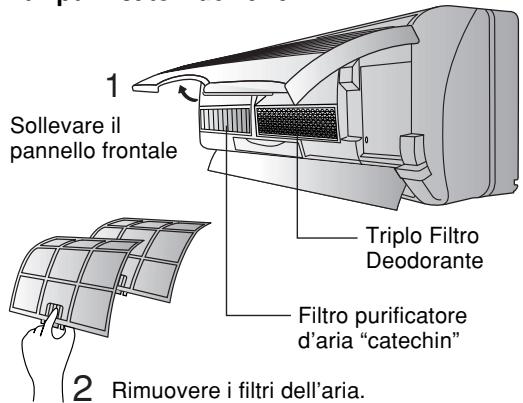

■ Pulitura del pannello anteriore
■ Filtri purificatori dell'aria
■ Controllo stagionale
Se il climatizzatore dell'aria non viene usato per un periodo prolungato
Raccomandazioni
▶ Informazioni Utili 59
▶ Risparmo Energetico e Consigli ..... 59

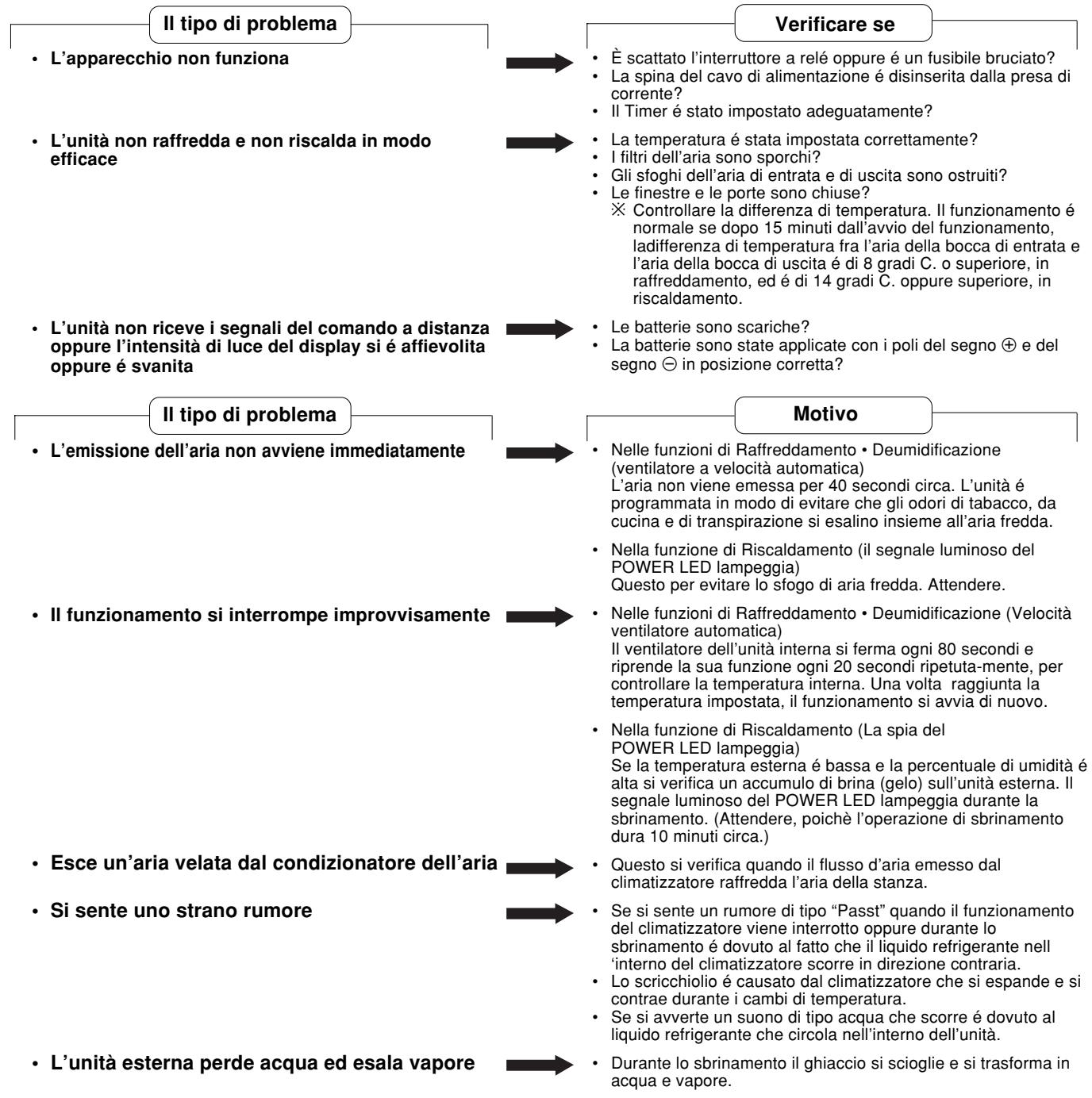

▶ Localizzazione dei Guasti ...... 60
■ Chiamate immediatamente il rivenditore .....
autorizzato
Nota:
Prima di utilizzare il condizionatore d'aria, leggere attentamente queste istruzioni e conservarle per potervi fare riferimento in futuro.
CARATTERISTICHE
Un dolce e fresco benessere con i climatizzatori con inverter della Panasonic.
● Pulsante Autoilluminate
Consente un facile utilizzo al buio.
(Vedere a pagina 54)
● Funzionamento Automatico
Rileva la temperatura interna per selezionare la modalità di funzionamento ottimale.
(Vedere a pagina 55)
- Variazione del movimento dell'aria verticale/orizzontale
Variazione automatica della direzione del flusso d'aria verticale e orizzontale
(Vedere a pagina 56)
- Modo Di Funzionamento Quiet
Per un funzionamento silenzioso.
(Vedere a pagina 57)
- Modo Ionizzatore
Produce ioni negativi per ottenere aria fresca.
(Vedere a pagina 57)
- Modo Di Funzionamento Powerful (Massima potenza)
Per ottenere la temperatura desiderata più velocemente.
(Vedere a pagina 57)
● Pannello frontale rimovibile
Per facilitare le operazioni di pulizia (lavabile).
(Vedere a pagina 58)
- Filtro purificatore d'aria "catechin"
Filtro in grado di trattenere polvere, fumo di tabacco e particelle presenti nell'ambiente. È inoltre in grado di impedire la proliferazione di batteri e virus trattenuti dal filtro.
(Vedere a pagina 58)
- Triplo Filtro Deodorante
Assorbe gli odori prodotti da carta da parati, materiale di costruzione e dall'ambiente.
(Vedere a pagina 58)
● Controllo Automatico Di Rimessa In Moto
Riavvia automaticamente l'unità dopo una caduta di tensione.
(Vedere a pagina 59)
- Rispetto Dell'ambiente
(per il refrigerante : modello R410A)
Non riduce lo strato di ozono ed influisce poco sul riscaldamento globale grazie all'uso del refrigerante R410A.
Avvertenze
1) Se il cavo di alimentazione è danneggiato o necessita di sostituzione, questo deve essere sostituito dal produttore o da un centro di assistenza o altro tecnico qualificato per evitare rischi.
2) Disinserire la spina di alimentazione o scollegare la rete elettrica prima di far riparare questo apparecchio.
3) Non manomettere.
In caso di guasti all'apparecchio, non ripararlo da soli. Contattare il rivenditore o il centro di assistenza per richiedere un intervento.
4) Spegnimento dell'apparecchio (isolamento dalla sorgente di alimentazione). Per isolare l'apparecchio dalla sorgente di alimentazione in caso di emergenza estrarre la spina del cavo di alimentazione dalla presa di corrente di rete, o staccare l'interruttore principale, o disattivare qualsiasi altro eventuale interruttore di controllo dell'alimentazione.
Attenzione
QUANDO NON SI UTILIZZA L'APPARECCHIO,
SCOLLEGARE LA SPINA PRINCIPALE DALLA PRESA
ELETTRICA, NEL CASO L'ALIMENTAZIONE AVVENGA
TRAMITE UNA SPINA PRINCIPALE.
Rumore diffuso.
Il Livello di pressione sonora nominale dell'apparecchio è inferiore a 70 dB(A), alle seguenti condizioni di prova specificate dallo standard JIS C 9612:
Funzionamento al massimo del raffreddamento
A distanza di 1 m dall'apparecchio
IMPORTANTE
La sostituzione delle spine di alimentazione deve essere eseguita esclusivamente da personale autorizzato/qualificato.
Il fili elettrici di questo cavo di alimentazione sono colorati secondo la seguente codifica:
Verde e giallo : Terra
Blu : Neutro
Marone : In tensione
"Se i colori dei fili nel cavo di alimentazione di questo apparecchio non corrispondono con i contrassegni colorati dei terminali della spina, procedere come segue:
Il filo colorato verde e giallo deve essere collegato al morsetto della spina contrassegnato con la lettera E o con il simbolo di Terra ⊕ o colorato verde o verde e giallo.
Il filo colorato blu deve essere collegato al morsetto della spina contrassegnato con la lettera N o colorato nero.
Il filo colorato marrone deve essere collegato al morsetto della spina contrassegnato con la lettera L o colorato rosso."
PRECAUZIONI PER LA SICUREZZA
Si prega di leggere attentamente le seguenti "Precauzioni di Sicurezza" prima di utilizzare il climatizzatore.
- Eseguire le seguenti istruzioni per evitare di causare lesioni alla propria persona, lesioni ad altri e danni ai beni.
- Un'operazione impropria dovuta al non rispetto delle istruzioni potrebbe provocare danni fisici e materiali, la gravità dei quali è classificata come segue:
Avvertenze
Questo simbolo avverte del pericolo di morte o di lesioni gravi.
Attenzione
Segnale di avvertimento di danni alle cose.
- Seguenti simboli indicano le istruzioni da eseguire:
Questo simbolo (su sfondo bianco) denota un'azione DI DIVIETO.
Questo simboli (su sfondo nero) denotano un'azione D'OBBLIGO.
■ Precauzioni nell'installazione
Avvertenze
- Non installare, rimuovere e reinstallare l'unità da soli.
Un'installazione inadeguata può causare perdite. scossa elettrica oppure incendio. Per l'installazione rivolgersi ad un rivenditore autorizzato oppure ad un tecnico specializzato.
Attenzione
- Questo climatizzatore d'aria per ambiente deve avere la messa a terra.
Una messa a terra inadeguata potrebbe provocare una scossa elettrica.
- Controllare che la tubazione di drenaggio sia collegata correttamente.
Altrimenti si possono verificare perdite di acqua.
- Non installare l'unità in un'atmosfera potenzialmente esplosiva.
Fughe di gas potrebbero provocare incendi.
■ Precauzioni per il funzionamento
Avvertenze
Questo simbolo avverte del pericolo di morte o di lesioni gravi.
● Non collegare sulla stessa presa altri apparecchi.
- Non inserire la spina per far funzionare l'apparecchio.
Non estrarre la spina per spegnere l'apparecchio.
- Non toccare l'apparecchio con le mani bagnate.
- Non danneggiare né modificare il cavo di alimentazione.
- Non inserire le dita o altri oggetti nell'apparecchio interno o esterno
- Non esporre l'unità direttamente all'aria fredda per lunghi periodi di tempo.
- Inserire la spina correttamente.
- Utilizzare il cavo di alimentazione specificato.
- In caso di condizioni anomale (puzza di bruciato, ecc.), spegnere e disinserire la fonte di alimentazione.
Attenzione
Segnale di avvertimento di danni alle cose.
- Non tirare il cavo di alimentazione per disinserire la spina.
- Evitare di lavare l'apparecchio con acqua.
- Non utilizzare per scopi diversi dalla climatizzazione.
- Non mettere apparecchi o fonti di combustione direttamente sotto il flusso d'aria del climatizzatore.
- Non sedersi o appoggiare alcun oggetto sull'apparecchio esterno.
- Spegnere l'unità prima di pulirla.
● Ventilare regolarmente la stanza.
- Prestare attenzione a che la piastra di installazione non sia danneggiata dopo un lungo periodo di utilizzo.
- Se l'apparecchio rimane inutilizzato per un lungo periodo di tempo, disinserire la fonte di alimentazione.
IDENTIFICAZIONE PARTI

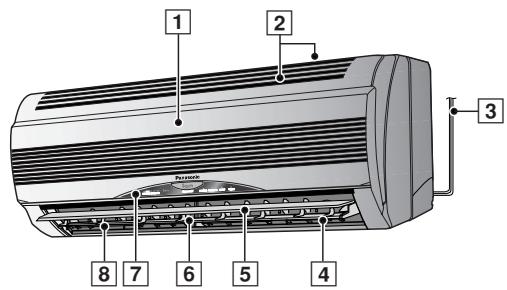

■Unita' interna
2
3
4
5
6
7
8
1 Pannello Anteriore
2 Bocca di entrata dell'aria
3 Punto per apertura del pannello
4 lonizzatore
5 Alette di direzione del flusso d'aria verticale
6 Alett di direzione del flusso d'aria orizzontale
7 Pannello indicatori
8 Bocca di uscita dell'aria
2
3
4
5
6
7
POWER MONITOR
OVERPASS
POWER COMPALL QAST TWIN
1 Tasto di funzionamento automatico (Apertura del pannello frontale)
2 Spie luminose del controllo di potenza – ARANCIONE
- La spia si illumina da LOW (basso) a HIGH (alto) per mostrare le condizioni di funzionamento del compressore.
- Si spegne quando il compressore é fermo.
3 Indicatore modo Ionizzatore – VERDE
4 Indicatore Power – VERDE
5 Indicatore modo Powerful – ARANCIONE
6 Indicatore modo Quiet – ARANCIONE
7 Indicatore modo Timer – ARANCIONE

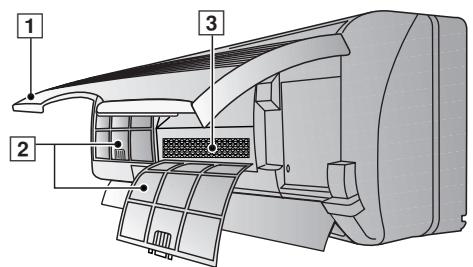

- Unita' interna
(Apertura del pannello frontale)
1 Pannello Anteriore
2 Filtri dell'aria
3 Filtri purfichori del'aria

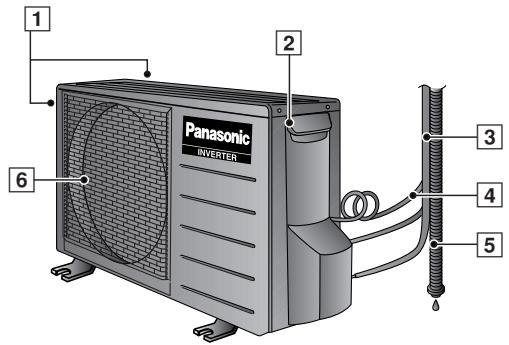

■ Unita' esterna
2
3
4
5
6
Panasonic
INVERTER
1 Bocca di entrata dell'aria
2 Terminale di messa a terra (nell'interno del coperchio)
3 Tubazioni
4 Cavo di collegamento
5 Tubo di drenaggio
6 Bocca di uscita dell'aria
■ Accessori

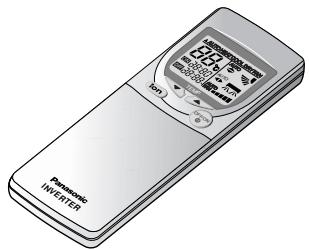

- Telecomando
100%
25%
Analog
Inverter
- Sticker d'indicazione del Telecomando
● Supporto telecomando

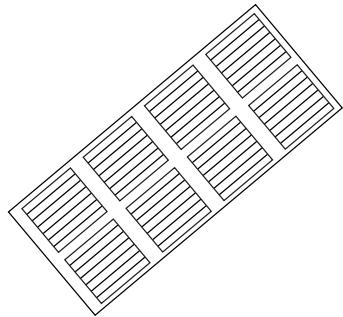

● Filtro Purificatore D'Aria
(Filtro Purificatore
D'Aria "Catechin")
IDENTIFICAZIONE PARTI

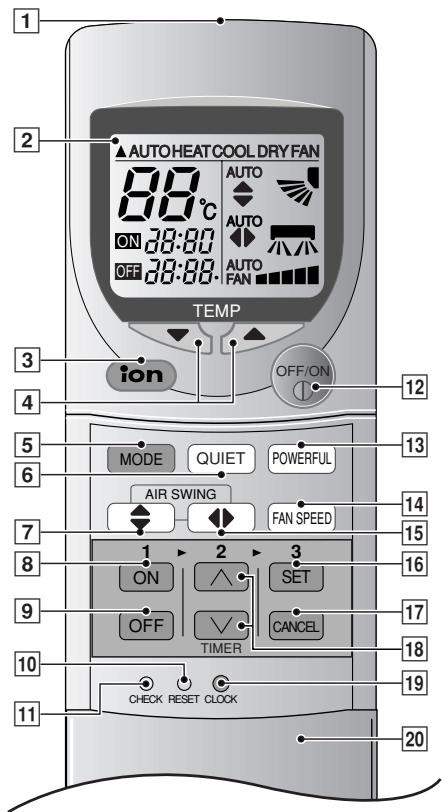

Telecomando
88°C
ON 38:00
OFF 38:00
TEMP
12
3
4
5
6
MODE
QUIET
POWERFUL
AIR SWING
FAN SPEED
7
1
2
3
ON
SET
OFF
CANCEL
9
TIMER
10
11
CHECK RESET CLOCK
12
13
14
15
16
17
18
19
20
- Segnale telecomando.
- Accertarsi che non vi siano ostacoli.
• Distanza massima: 10 m
- Segnali di recezione del suono.
Un Bip corto o un Bip lungo.
● Note per il telecomando.
• Non far cadere per terra
- Evitare il contatto con l'acqua
- Alcuni tipi di lampade fluorescenti potrebbero disturbare la ricezione dei segnali. Consultare il rivenditore autorizzato.
1 Trasmettitore di Segnali
2 Display (Indicatore di Funzione)
3 Tasto di azionamento del modo lonizzatore
4 Tasto di impostazione della temperatura ambiente (pulsante autoilluminante)
5 Tasto di selezione del modo di funzionamento
6 Tasto di azionamento del modo Quiet
7 Tasto flusso d'aria in direzione verticale
8 Tasto di ON-TIMER (AVVIO-TIMER)
9 Tasto di OFF-TIMER (ARRESTO-TIMER)
10 Punti resettaggio
(Premere con un oggetto appuntito per azzerare la memoria)
11 Pulsante Check
Solo ad uso del tecnico di assistenza
12 Tasto di Arresto/Avvio (pulsante autoilluminante)
13 Tasto di azionamento del modo Powerful
14 Tasto di selezione della velocità del ventilatore
15 Tasto flusso d'aria in direzione orizzontale
16 Tasto d'impostazione del timer
17 Tasto di direzione manuale del flusso d'aria
18 Tasto di impostazione dell'ora
19 Tasto orologio
20 Coperchio telecomando

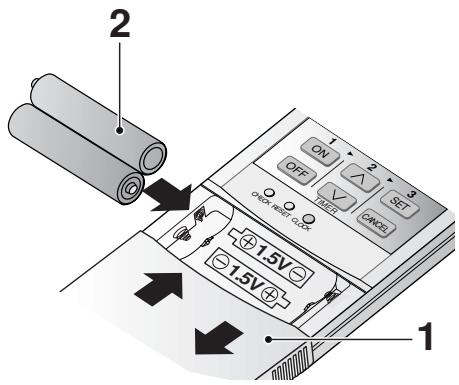

- Inserimento delle batterie
1
1.5V
1.5V
1 Far scorrere completamente verso il basso il coperchio del telecomando
– Assicurarsi che la polarità sia corretta
- 12.00 sul display - lampeggiante
- Impostare subito l'ora esatta per evitare l'esaurimento delle batterie (CLOCK).
- Possono essere utilizzate per circa un anno.
- Quando si sotituiscono le batterie osservare le seguenti indicazioni
- Inserire batterie dello stesso tipo.
• Non usate batterie ricaricabili del tipo (Ni-Cd).
- Togliere le batterie se il telecomando non verrà utilizzato per un lungo periodo di tempo.
PREPARAZIONE PRIMA DELL'USO

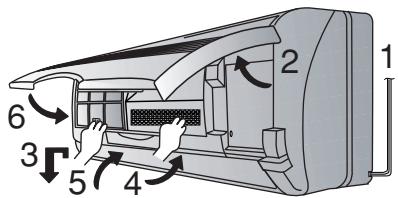

■Unita' interna
2
3
4
5
6
1 Collegare il cavo di alimentazione ad una fonte di alimentazione indipendente
2 Aprire il pannello frontale
3 Rimuovere i filtri dell'aria
4 Montare i filtri purificatori dell'aria in posizione
5 Inserire i filtri dell'aria
6 Chiudere il pannello frontale
Telecomando

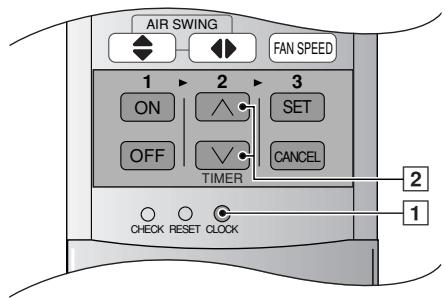

- Per impostare l'ora corrente
2 Quindi premere 2 per aumentare o ridurre l'ora
3 Premere di nuovo 1.
L'ora impostata sul display lampeggerà.

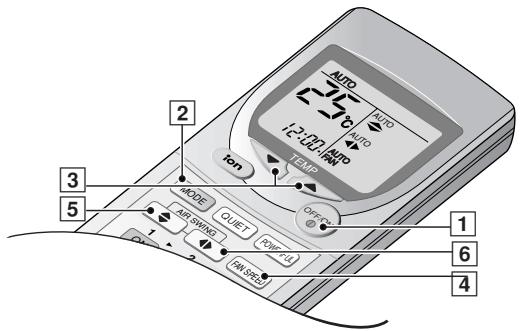

MODALITA' D'USO
12:377 HATR
TEMP
ON
3
5
4
6
1
2
3
4
INT SENS
OUTLET
POWER
TEN SPES
■ Per avviare l'unità
- Premere 1.
- L'indicatore POWER (verde) sull'unità interna si accenderà.
La spia del POWER LED lampeggia quando la temperatura ambiente é bassa nella fase iniziale del riscaldamento oppure quando un modo di funzionamento é selezionato durante il funzionamento automatico.
Le spie luminose del segnale POWER LED si accendono per mostrare le condizioni di funzionamento del compressore.
- Per arrestare, premere di nuovo il tasto.
■ Impostazione del modo
- Premere 2 per selezionare:-
AUTO – Funzionamento automatico
HEAT – Funzionamento del riscaldamento
COOL – Funzionamento del raffredamento
DRY – Funzionamento a Secco Moderato
FAN – Funzionamento de ventilatore
■ Impostazione della temperatura
- Premere 3 per aumentare o diminuire la temperatura.
- La temperatura si imposta da 16 gradi C a 30 gradi C. (non é regolabile durante il funzionamento in ventilazione)
• Temperatura consigliata:
HEAT : 20°C \~ 24°C
COOL : 26°C \~ 28°C
DRY : inferiore rispetto alla temperatura dell'ambiente
■ Funzionamento automatico
- Quando si avvia il funzionamento automatico, i modi di Raffreddamento, Riscaldamento oppure Deumidificazione sono selezionati automaticamente, a secondo della temperatura esterna ed interna e della temperatura impostata.
- Il modo di funzionamento cambia ogni mezz'ora se necessario.
(Es) Temperatura fissata a 25°C
line
| Temperature Esterna | Temperature la Ambiente |
| ------------------- | ----------------------- |
| 13°C | 36°C |
| 19°C | 32°C |
| 21°C | 31°C |
| 23°C | 18°C |
| 25°C | 16°C |
■ Impostazione della velocità della ventola
- Premere 4 per selezionare:-
Ci sono 5 fasi di velocità del ventilatore oltre alla velocità del ventilatore automatica.
AUTO
FAN -
Riscaldamento
Quando la temperatura dell'aria emessa si alza, la velocità del ventilatore aumenta.
Raffreddamento ● Deumidificazione
Cambia la velocità del ventilatore e genera aria fresca. L'aria comincia a soffiare circa 40 secondi dopo l'avvio del Raffreddamento o della Deumidificazione.
■ Impostazione del flusso d'aria in direzione verticale
- Premere 5 per selezionare:-
• RAFFREDDAMENTO/DEUMIDIFICAZIONE.
Oscillazione automatica verso l'alto/basso.
• RISCALDAMENTO
Quando la temperatura dell'aria di scarico è bassa come all'inizio della modalità di riscaldamento, l'aria soffia a livello orizzontale. Man mano che la temperatura sale, l'aria calda soffia verso il basso.

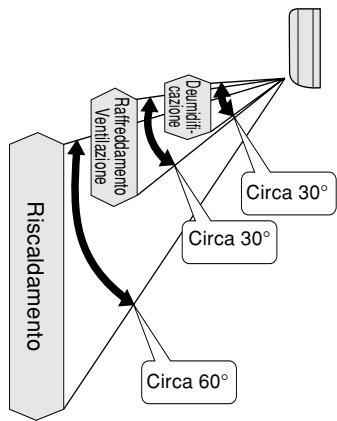

- Serie di regolazioni aletta
- La serie di regolazioni cambia per ogni tipo di funzionamento cioè, Riscaldamento, Raffreddamento, Deumidificazione. (figura a sinistra)
- L'angolo indicato sul telecomando é diverso da quello sull'unità interna.
- L'angolo dell'aletta cambia automaticamente per evitare la condensazione durante il Raffreddamento e la Deumidificazione.
- Quando il funzionamento si ferma, l'aletta si chiude automaticamente.
※ In questa serie possono svolgersi 5 fasi di regolazione.
- Nota
- Non spostare l'aletta di direzione del flusso d'aria verticale verso il basso durante il Raffreddamento e la Deumidificazione. Si può verificare un gocciolamento della condensa formatasi sul foro di uscita dell'aria.
- Utilizzare il telecomando per spostare l'aletta di direzione del flusso d'aria verticale. Regolare la direzione a mano può causare un difettoso funzionamento dell'aletta. Se ciò avviene, interrompere il funzionamento immediatamente e mettere di nuovo in moto.
■ Impostazione del flusso d'aria in direzione orizzontale
- Premere 6 per selezionare:-
| Direzione del flusso d'aria orizzontale | Unita' interna | |
| Teleco-mando | |
- RAFFREDDAMENTO/DEUMIDIFICAZIONE. Le feritoie di ventilazione oscillano orizzontalmente ad una velocità fissa.
- RISCALDAMENTO
Quando la temperatura dell'aria è bassa, l'aria viene emessa in modo. Quando la temperatura sale, il deflettore oscilla orizzontalmente a velocità fissa.
- Usare questo climatizzatore nelle seguenti condizioni:
(in °C)
| DBT: Temperatura a bulbo asciuttoWBT: Temperatura a bulbo bagnato | Interno | Esterno |
| DBT | WBT | DBT | WBT |
| Temperatura massima-raffreddamento(Temperatura massima-riscaldamento) | 32(30) | 23(-) | 43(24) | 26(18) |
| Temperatura minima-raffreddamento(Temperatura minima-riscaldamento) | 16(2) | 11(-) | 16(-5) | 11(-6) |
- Nota
- Quando l'apparecchio non viene usato per un periodo di tempo prolungato Spegnere l'apparecchio. Se l'unità interna e' lasciata in posizione ON/AVVIO anche dopo che è stata spenta con il telecomando, continuerà a consumare elettricità, 2,8W. circa.
- Se il funzionamento viene interrotto e poi riattivato immediatamente, l'unità riprenderà a funzionare solo dopo tre minuti.
- Dettagli sul funzionamento
COOL – Funzionamento del raffredamento
- Per impostare la temperatura dell'ambiente sul livello di raffreddamento desiderato.
AUTO – Funzionamento Automatico
- Rileva la temperatura interna per selezionare la modalità di funzionamento ottimale.
- Durante il funzionamento in modo AUTO, la temperatura non viene visualizzata sul telecomando.
DRY – Funzionamento a Secco Moderato
- Deumidifica mentre mantiene la temperatura impostata. L'uso del funzionamento a Deumidificazione è consigliato nei giorni di pioggia.
- Se la temperatura della stanza eccede la temperatura impostata il modo di funzionamento cambia in raffreddamento.
- La velocità del ventilatore è piuttosto bassa durante il funzionamento di modo Deumidificazione.
- Il calo di umidità potrebbe anche non diminuire quando la temperatura interna è inferiore rispetto alla temperatura impostata con il telecomando.
HEAT – Funzionamento del riscaldamento
- Per riscaldare la temperatura ambiente in funzione della temperatura fissata.
- Il calore emesso per riscaldare la stanza proviene dall'aria esterna. Quando la temperatura ambiente dell'aria esterna scende, la capacità di riscaldamento dell'apparecchio può diminuire. Quando la temperatura ambiente dell'aria esterna è bassa, raccomandiamo di utilizzare un dispositivo di riscaldamento supplementare.
FAN – Funzionamento de ventilatore
- Fa circolare l'aria da una parte all'altra della stanza.
- Purifica e profuma l'aria se viene utilizzato il filtro per purificare l'aria. Il funzionamento dei Modi Potente ∅ Notturno può essere programmato durante il Funzionamento Automatico.

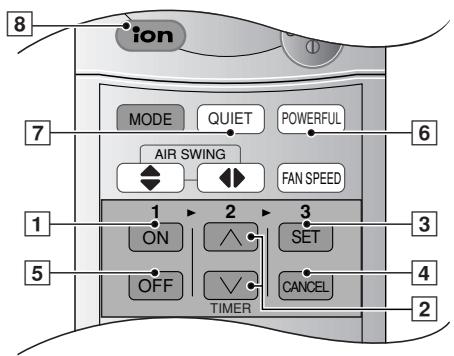

ion
MODE QUIET POWERFUL
AIR SWING FAN SPEED
1 ON 2 SET
OFF TIMER
3
4
5
6
7
1
2
3
4
2
IMPOSTAZIONE DEL TIMER (TEMPORIZZATORE)
Accertarsi che l'ora in corso sia esatta prima di impostare Il timer. Il timer non può esse impostato se il Time Display (indicatore dell'ora) lampeggia.
■ Programmazione del TIMER di accensione
Consente di avviare il climatizzatore automaticamente.
- Premere 1 per impostare la programmazione.
- Premere 2 per aumentare o diminuire l'ora.
- Quindi premere 3.
- Per annullare l'operazione, premere 4.
■ Programmazione del TIMER di spegnimento
Consente di arrestare il climatizzatore automaticamente.
- Premere 5 per impostare la programmazione.
- Premere 2 per aumentare o diminuire l'ora.
- Quindi premere 3.
- Per annullare l'operazione, premere 4.
- Dettagli del funzionamento in modo Timer
- Una volta che il tasto ON-Timer (Avvio del timer) é impostato, il funzionamento comincerà prima dell'ora attuale programmata, per permettere che la temperatura della stanza raggiunga la temperatura programmata nell'ora impostata (massimo 35 Minuti prima).
- Una volta che il tasto ON-Timer é impostato, il funzionamento si avvierà ogni giorno all'ora programmata.
- L'ora attuale non appare sul display quando viene impostato il Timer.
- Quando si utilizzano entrambi i timer, l'indicatore del modo TIMER sull'unità interna resta acceso anche se l'unità viene arrestata dal Timer di spegnimento.
FUNZIONI DI CONVENIENZA
■ Funzionamento in modo Powerful
Per raggiungere rapidamente la temperatura impostata.
- Utilizzato nella stagione invernale per riscaldarsi velocemente rientrando in casa (Riscaldamento + Tasto Powerful).
- Utilizzato nella stagione estiva per rinfrescarsi dopo un bagno caldo (Raffreddamento + Tasto Powerful).
- Premere 6.
※ L'indicatore del modo Powerful (arancione) sull'unità interna si accende.
- Per annullare questa modalità di funzionamento, premere di nuovo il tasto.
- Nota
- L'impostazione della temperatura e la velocità del ventilatore cambiano automaticamente per riscaldare, raffreddare e deumidificare la stanza velocemente.
| Funzionamento | Temperatura | Velocità del Ventilatore |
| Automatico | Riscaldamento | Superiore di 3,5°C | Leggermente più forte |
| Raffreddamento | Inferiore di 2°C (per i primi 20 minuti) |
| Deumidificazione | Inferiore di 1°C (per i primi 20 minuti) |
■ Funzionamento in modo Quiet
Per un funzionamento silenzioso.
- Premere 7.
※ L'indicatore del modo Quiet sull'unità interna si accende.
- Per annullare questa modalità di funzionamento, premere di nuovo il tasto.
Dettagli sul funzionamento
- Il rumore del flusso dell'aria si ridurrà durante il funzionamento.
■ Funzionamento in modo lonizzatore
Produce ioni negativi per ottenere aria fresca.
- Premere 8.
※ L'indicatore del modo lon sull'unità interna si accende.
- Per annullare questa modalità di funzionamento, premere di nuovo il tasto.
Dettagli sul funzionamento
- Climatizzatore Acceso:
Produce ioni negativi durante il funzionamento.
- Climatizzatore Spento:
Produce ioni negativi durante il funzionamento in modo VENTILATORE.
- Se lampeggiante, premere 8 due volte.
Se continua a lampeggiare, contattare il centro di assistenza.
CURA E MANUTENZIONE
■ Pulitura dell'unità interna e del telecomando
- Pulire delicatamente con un panno asciutto e morbido.
- Non usare acqua a temperatura superiore a 40°C o liquidi lucidanti per pulire l'unità.
■ Pulitura dei filtri dell'aria
(Se l'unità è installata in un ambiente polveroso, si raccomanda di pulire i filtri ogni due settimane. L'utilizzo continuato di filtri sporchi ridurrà il rendimento di raffreddamento o di riscaldamento)
1 Eliminare lo sporco usando un'aspirapolvere.
2 Lavare il retro del filtro con acqua.
3 Se sono molto sporchi, lavarli con sapone o un detergente non aggressivo.
4 Lasciar asciugare e rimontarlo.
Accertasi che la scritta “FRONT” sia rivolta verso di voi.
※ Filtro danneggiato
Rivolgersi al rivenditore autorizzato più vicino.
Numero di codice: CWD001047
- Non usare benzene, solventi, polvere sgrassante o stracci imbevuti di sostanze chimiche corrosive per pulire l'unità.
■ Pulitura del pannello anteriore
(Va rimosso prima di essere lavato)
1 Sollevare il pannello frontale ad un'altezza superiore al livello orizzontale e tirare per rimuoverlo.
2 Lavare delicatamente con una spugna bagnata
- Evitare di premere il pannello troppo forte durante la pulitura.
- Se si utilizzano detergenti liquidi da cucina (neutri), sciacquare con abbondante acqua.
- Non lasciare asciugare il pannello frontale alla luce solare diretta.

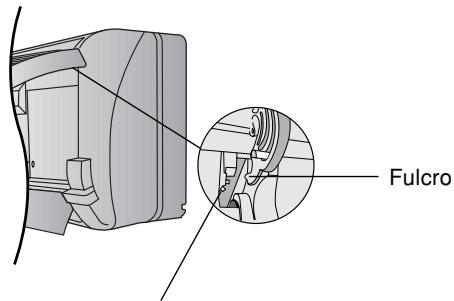

3 Per fissare il pannello frontale, sollevarlo orizzontalmente, allineare la parte sporgente dell'unità interna al fulcro e spingere il pannello in posizione.
Parte sporgente dell'apparechio interna
■ Filtri purificatori dell'aria
2 Rimuovere i filtri dell'aria.
Triplo Filtro Deodorante
Filtro purificatore d'aria "catechin"
- Assorbe gli odori prodotti da carta da parati, materiale di costruzione e dall'ambiente.
- Riutilizzabile.
- Pulirlo con un aspirapolvere, esporlo alla luce del sole diretta per 6 ore e riapplicarlo in posizione.
(Si raccomanda di eseguire questa operazione ogni 6 mesi)
- Filtro purificatore d'aria "catechin"
- Il filtro è rivestito con catechina per impedire la proliferazione di batteri e virus.
- Riutilizzabile.
-
Pulirlo con un aspirapolvere e riapplicarlo in posizione. (Si raccomanda di eseguire questa operazione ogni 6 mesi)
-
Si raccomanda di sostituire questo filtro ogni 3 anni.
Non riutilizzare filtri danneggiati.
Rivolgersi al più vicino rivenditore autorizzato per acquistare un nuovo filtro.
Filtro purificatore d'aria "catechin": CZ-SF70P
Triplo Filtro Deodorante: CZ-SFD72P
- Se il climatizzatoce dell'aria é usato con i filtri sporchi:-
– L'aria non viene depurata
– L'azione di raffreddamento diminuisce
– Cattivi odori sono esalati
■ Controllo stagionale
● L'aria emessa è fredda/calda?
Il funzionamento è normale se 15 minuti dopo l'avvio la differenza di temperatura tra l'aria in ingresso e le aperture d'uscita è:-
COOL - 8°C o superiore
HEAT – 14°C o superiore
- Le bocche di ingresso o di uscita dell'aria degli apparecchi per interni o esterni sono ostruite?
- Le batterie del telecomando sono quasi esaurite?
Se il display del telecomando si affievolisce, sostituire le batterie
■ Se il climatizzatore dell'aria non viene usato per un periodo prolungato
1 Per asciugare le parti interne dell'unità interna, tenere in funzione l'unità per 2 - 3 ore utilizzando:-
Modalità VENTILAZIONE (FAN)
2 Spegnere l'unità e scollegarla dalla presa elettrica. Nota: Se l'unità non viene spenta con il telecomando, inizierà a funzionare quando si inserisce la spina nella presa elettrica (l'unità è dotata di un sistema di riavvio automatico).
3 Togliere le batterie dal telecomando.
Raccomandazioni
- Dopo l'utilizzo per varie stagioni consecutive, l'unità si sporcherà con una riduzione delle prestazioni. A seconda delle condizioni di utilizzo, una unità sporca potrebbe produrre cattivo odore e la polvere potrebbe inquinare il sistema di deumidificazione. Pertanto, si raccomanda di eseguire un'ispezione ad ogni stagione oltre alla pulizia regolare (consultare un rivenditore autorizzato).
■ Tasto "Auto Operation"
● Funzionamento automatico
- Se il telecomando non funziona o è posizionato in modo errato, premere il tasto Auto per attivare la modalità di funzionamento automatica.
- Il funzionamento automatico verrà attivato immediatamente dopo la pressione del tasto Auto Operation. Tuttavia, in questa modalità operativa non è possibile regolare la temperatura.
- L'indicatore POWER sull'unità interna lampeggerà fino a quando la modalità di funzionamento non viene selezionata automaticamente.
- Per cancellare il modo notturno, premere nuovamente il tasto.
■ Controllo Automatico Di Rimessa In Moto
- Se vi è un'interruzione di corrente, l'operazione verrà automaticamente riavviata nel modo di funzionamento e nella direzione del flusso d'aria precedenti quando la corrente viene ripristinata. Quando l'operazione non viene interrotta dal telecomando.
- Se si desidera che l'apparecchio non si rimetta in moto automaticamente dopo che viene ripristinata l'elettricità, spegnere l'interruttore dell'unità interna oppure l'interruttore generale.
- Se si desidera fare a meno del controllo automatico della rimessa in moto consultare il rivenditore autorizzato.
- Il controllo automatico di rimessa in moto non è utilizzabile quando il Timer oppure impostati.
- Una volta che il funzionamento é ripristinato, l'unità esterna riprende la sua funzione solo dopo 3\~4 minuti.
■ Impostazione del timer
- Se si verifica una caduta di tensione, l'impostazione del timer verrà annullata. Al ripristino dell'alimentazione, azzerare il timer.
■ Tuoni e fulmini
- Questo condizionatore d'aria è dotato di un dispositivo di protezione dai picchi di tensione. Tuttavia, come ulteriore misura di protezione da danni dovuti a fulmini di forte intensità, si consiglia di spegnere l'apparecchio e di scollegarlo dalla presa elettrica.
■ Fluttuazione di tensione
- Se si verifica che il funzionamento dell'unità esterna si interrompe in modo frequente dovuto alla fluttuazione di tensione, rivolgersi al rivenditore autorizzato.
RISPARMIO ENERGETICO E CONSIGLI
ALCUNI CONSIGLI UTILI PER OTTENERE L' EFFICIENZA E LA FUNZIONALITÀ OTTIMALE.
■ Impostazione della temperatura
- È possibile risparmiare circa il 10% di energia elettrica.
- Impostare la temperatura su un valore superiore o inferiore rispetto alla temperatura desiderata.
Raffreddamento: superiore di 1°C
Riscaldamento: inferiore di 2°C
■ Filtri dell'aria e filtri purificatori dell'aria
- Pulire il filtro dell'aria ogni 2 settimane e cambiare il filtro purificatore dell'aria ogni 6 mesi.
- Un filtro sporco rischia di ridurre l'azione di raffreddamento.
■ Tenere chiuse porte e finestre
- In caso contrario, il rendimento di raffreddamento o riscaldamento sarà inferiore e si sprecherà energia elettrica.
■Unita'esterna
- Non bloccare le bocche di uscita dell'aria per evitare di ridurre l'azione di raffreddamento.
■ Modo Timer
- Per evitare sprechi di energia elettrica, usare il timer quando si esce.
■ Evitare la luce diretta del sole
- Tenere le tende chiuse per evitare l'ingresso di luce solare diretta durante il raffreddamento.
LOCALIZZAZIONE DEI GUASTI
Prima di rivolgersi al rivenditore autorizzato, consultare le indicazioni.
Se si verifica una delle seguenti condizioni, spegnere immediatamente l'interruttore generale e scollegare l'unità dalla presa elettrica, quindi contattare immediatamente il rivenditore.
• Durante il funzionamento si sentono rumori anomali.
- Nel telecomando entra per errore acqua o materiale estraneo.
• L'unitá interna perde acqua.
• Gli interruttori o i tasti non funzionano correttamente.
- L'interruttore a relé scatta oppure il fusibile brucia di frequente.
- Il filo elettrico e la spina diventano insolitamente caldi.
• Si esala un odore di bruciato.
■ Se lampeggia la spia LED Timer sull'unità interna
La spia LED Timer lampeggia per indicare una condizione anomala. Premere il tasto di controllo sul telecomando per 5 secondi. Verrà visualizzato un codice di errore.
Display del
telecomando
Premere TIMER ⬆ o ⬆ il tasto che identifica il codice di errore. Si udirà un segnale acustico (4 volte) corrispondente al codice di errore corretto mostrato. Spegnere l'unità e scollegarla dalla presa elettrica. Comunicare il codice di errore ad un rivenditore autorizzato.
- E'possibile ottenere un funzionamento temporaneo, dipende dalla scritta a 3 caratteri che appare.
| Caratteri che permettono di ottenere un funzionamento temporaneo | Possibili funzioni temporanee | Descrizione del funzionamento |
| H23 | Raffreddamento | Funzionamento di emergenza con funzioni limitate (La spia del TIMER LED continua a lampeggiare.) |
| H27 | Riscaldamento |
| H28 | Raffreddamento |
● Funzionamento temporaneo
- Premere il tasto MODE e selezionare Riscaldamento o Raffreddamento.
- Premere il tasto OFF/ON del funzionamento (Viene emesso un seguale acustico di tipo Bip. Bip. Bip. Bip)
※ Questo funzionamento é utilizzato temporaneamente, nel contempo occorre provvedere alle riparazioni.
Ricordare di trascrivere i seguenti dati:
- Codice modello
- Numero di serie
- Codice rivenditore
- Data di acquisto
Σημείωση
