BEDIENUNGSANLEITUNG CS-E9CKP PANASONIC

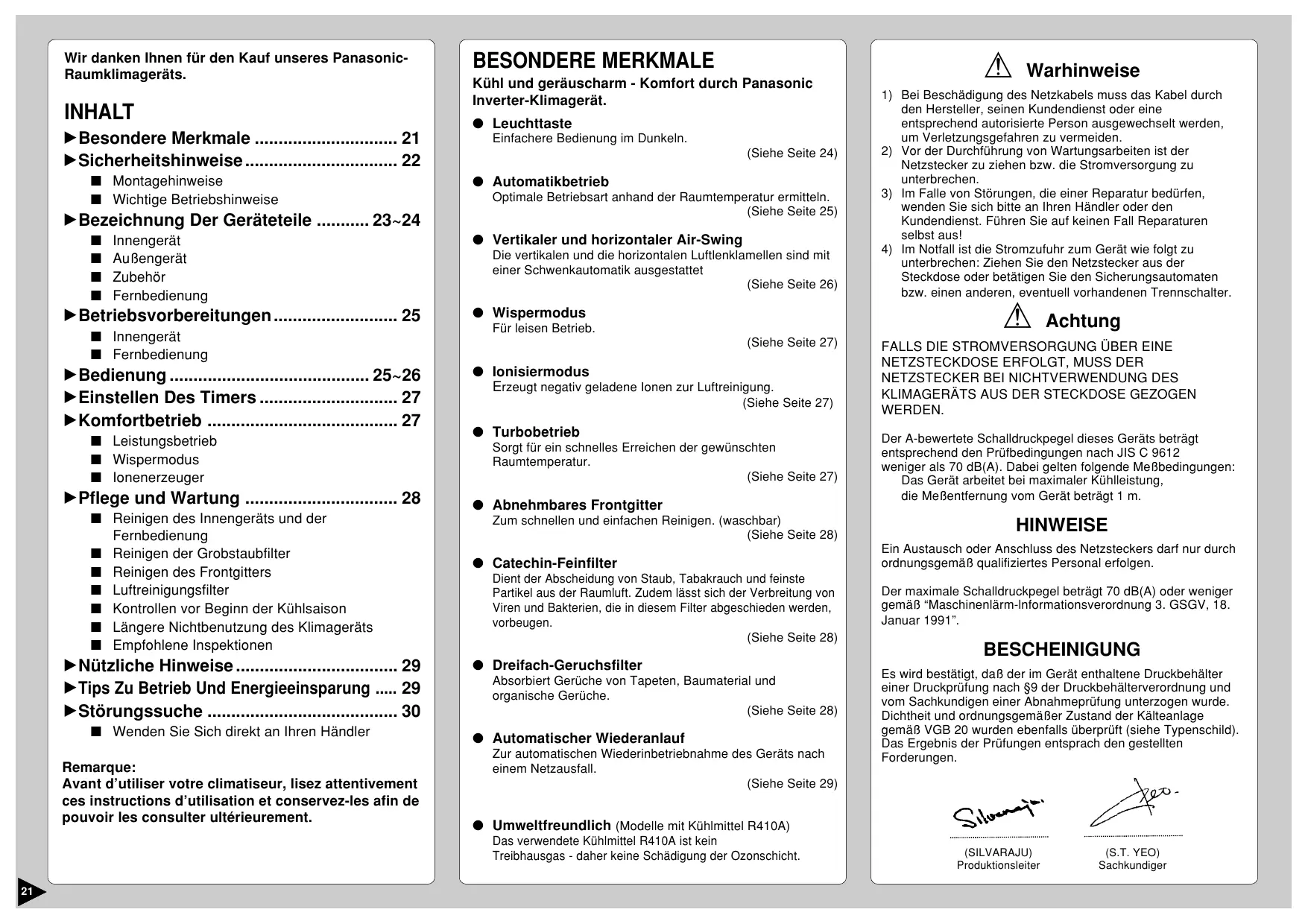

Wir danken Ihnen für den Kauf unseres Panasonic-Raumklimageräts.
INHALT
▶ Besondere Merkmale ...... 21
▶Sicherheitshinweise 22
■ Montagehinweise
■ Wichtige Betriebshinweise
▶Bezeichnung Der Geräteteile ..... 23\~24
■ Innengerät
Außengerät
■ Zubehör
■ Fernbedienung
▶ Betriebsvorbereitungen 25
■ Innengerät
■ Fernbedienung
▶ Bedienung ...... 25\~26
▶Einstellen Des Timers 27
Komfortbetrieb 27
■ Leistungsbetrieb
Wispermodus
■ lonenerzeuger
▶Pflege und Wartung 28
■ Reinigen des Innengeräts und der Fernbedienung
■ Reinigen der Grobstaubfilter
■ Reinigen des Frontgitters
■ Luftreinigungssfilter
■ Kontrollen vor Beginn der Kühlsaison
■ Längere Nichtbenutzung des Klimageräts
■ Empfohlene Inspektionen
▶Nützliche Hinweise 29
▶Tips Zu Betrieb Und Energieeinsparung ..... 29
▶Störungssuche 30
■ Wenden Sie Sich direkt an Ihren Händler
Remarque:
Kühl und geräuscharm - Komfort durch Panasonic Inverter-Klimagerät.
● Leuchttaste
Einfachere Bedienung im Dunkeln.
(Siehe Seite 24)
● Automatikbetrieb
Optimale Betriebsart anhand der Raumtemperatur ermitteln.
(Siehe Seite 25)
- Vertikaler und horizontaler Air-Swing
Die vertikalen und die horizontalen Luftlenklamellen sind mit einer Schwenkautomatik ausgestattet
(Siehe Seite 26)
● Wispermodus
Für leisen Betrieb.
(Siehe Seite 27)
- Ionisiermodus
Erzeugt negativ geladene Ionen zur Luftreinigung.
(Siehe Seite 27)
- Turbobetrieb
Sorgt für ein schnelles Erreichen der gewünschten Raumtemperatur.
(Siehe Seite 27)
● Abnehmbares Frontgitter
Zum schnellen und einfachen Reinigen. (waschbar)
(Siehe Seite 28)
Dient der Abscheidung von Staub, Tabakrauch und feinste Partikel aus der Raumluft. Zudem lässt sich der Verbreitung von Viren und Bakterien, die in diesem Filter abgeschieden werden, vorbeugen.
(Siehe Seite 28)
● Dreifach-Geruchsfilter
Absorbiert Gerüche von Tapeten, Baumaterial und organische Gerüche.
(Siehe Seite 28)
● Automatischer Wiederanlauf
Zur automatischen Wiederinbetriebnahme des Geräts nach einem Netzausfall.
(Siehe Seite 29)
● Umweltfreundlich (Modelle mit Kühlmittel R410A)
Das verwendete Kühlmittel R410A ist kein
Treibhausgas - daher keine Schädigung der Ozonschicht.
Warhinweise
1) Bei Beschädigung des Netzkabels muss das Kabel durch den Hersteller, seinen Kundendienst oder eine entsprechend autorisierte Person ausgewechselt werden, um Verletzungsgefahren zu vermeiden.
2) Vor der Durchführung von Wartungsarbeiten ist der Netzstecker zu ziehen bzw. die Stromversorgung zu unterbrechen.
3) Im Falle von Störungen, die einer Reparatur bedürfen, wenden Sie sich bitte an Ihren Händler oder den Kundendienst. Führen Sie auf keinen Fall Reparaturen selbst aus!
4) Im Notfall ist die Stromzufuhr zum Gerät wie folgt zu unterbrechen: Ziehen Sie den Netzstecker aus der Steckdose oder betätigen Sie den Sicherungsautomaten bzw. einen anderen, eventuell vorhandenen Trennschalter.
Achtung
FALLS DIE STROMVERSORGUNG ÜBER EINE NETZSTECKDOSE ERFOLGT, MUSS DER NETZSTECKER BEI NICHTVERWENDUNG DES KLIMAGERÄTS AUS DER STECKDOSE GEZOGEN WERDEN.
Der A-bewertete Schalldruckpegel dieses Geräts beträgt entsprechend den Prüfbedingungen nach JIS C 9612 weniger als 70 dB(A). Dabei gelten folgende Meßbedingungen: Das Gerät arbeitet bei maximaler Kühlleistung, die Meßentfernung vom Gerät beträgt 1 m.
HINWEISE
Ein Austausch oder Anschluss des Netzsteckers darf nur durch ordnungsgemäß qualifiziertes Personal erfolgen.
Der maximale Schalldruckpegel beträgt 70 dB(A) oder weniger gemäß "Maschinenlärm-Informationsverordnung 3. GSGV, 18. Januar 1991".
BESCHEINIGUNG
Es wird bestätigt, daß der im Gerät enthaltene Druckbehälter einer Druckprüfung nach §9 der Druckbehälterverordnung und vom Sachkundigen einer Abnahmeprüfung unterzogen wurde. Dichtheit und ordnungsgemäßer Zustand der Kälteanlage gemäß VGB 20 wurden ebenfalls überprüft (siehe Typenschild). Das Ergebnis der Prüfungen entsprach den gestellten Forderungen.
(SILVARAJU)
Produktionsleiter
(S.T. YEO)
Sachkundiger
SICHERHEITSHINWEISE
Bitte lesen Sie die folgenden Sicherheitshinweise vor der Inbetriebnahme sorgfältig durch!
- Eine unsachgemäße Bedienung infolge Mißachtung der Bedienungsanleitung kann zu Verletzungen und Beschädigungen führen. Um dies zu vermeiden, sind die folgenden Hinweise unbedingt zu beachten.
● Die Warnhinweise untergliedern sich entsprechend ihrer Wichtigkeit wie folgt:
Vorsicht
Dieser Hinweis deutet darauf hin, daß seine Nichtbeachtung zu schweren Verletzungen oder gar zum Tod führen kann.
Achtung
Dieser Hinweis deutet darauf hin, daß seine Nichtbeachtung zu Verletzungen oder zu Beschädigungen führen kann.
- Bei den folgenden Symbolen handelt es sich um Verbote bzw. Gebote:
Dieses Symbol auf weißem Grund weist darauf hin, daß eine bestimmte Tätigkeit NICHT durchgeführt werden darf.
Diese Symbole auf schwarzem Grund weisen darauf hin, daß bestimmte Tätigkeiten durchgeführt werden MÜSSEN.
■ Montagehinweise
Vorsicht
- Nehmen Sie den Ein- und Ausbau bzw. die Neuinstallation dieses Geräts nicht selbst vor. Eine unsachgemäße Installation kann elektrische Schläge oder Brände verursachen oder dazu führen, daß Wasser aus dem Gerät tropft.
Achtung
- Das Raumklimagerät muß geerdet werden.
Eine unsachgemäße Erdung kann elektrische Schläge zur Folge haben.
- Gerät nicht in explosionsgefährdeten Bereichen installieren.
Wenn sich in direkter Nähe des Klimageräts brennbare Gase ansammeln, könnten diese durch das Gerät entzündet werden.
● Die Kondensatleitung muß korrekt angeschlossen sein.
Bei unsachgemäß angeschlossener Kondensatleitung kann Kondenswasser austreten.
■ Wichtige Betriebshinweise
Vorsicht
Dieses Symbol warnt vor schweren Verletzungen mit eventueller Todesfolge.
- Benutzen Sie keinen Mehrfachstecker.
- Das Klimagerät darf nicht durch Einstecken und Herausziehen des Steckers ein- bzw. ausgeschaltet werden.
- Das Klimagerät darf nicht mit nassen oder feuchten Händen bedient werden.
● Das Netzkabel darf nicht beschädigt oder verändert werden.
- Versuchen Sie nicht, den Finger oder andere Gegenstände in die Geräte zu stecken.
- Gerät nicht über längere Zeiträume direkt einem kalten Luftstrom aussetzen.
- Den Stecker richtig in die Steckdose stecken.
- Es darf nur das vorgeschriebene Netzkabel verwendet werden.
- Bei Störungen (z. B. verbrannter Geruch) ist das Klimagerät auszuschalten und der Netzstecker zu ziehen.
Achtung
Dieses Symbol warnt vor Verletzungen.
- Ziehen Sie den Stecker nicht am Netzkabel heraus.
● Das Klimagerät darf nicht mit Wasser gereinigt werden.
- Gerät nicht für andere Zwecke (z.B. Konservierung) verwenden.
- Stellen Sie keine Verbrennungsgeräte im direkten Zuluftstrom des Klimageräts auf.
- Ne pas s'asseoir ou placer quoi que ce soit sur l'appareil d'extérieur.
- Netzschalter vor jeder Reinigung auf AUS stellen.
- Lüften Sie den Raum regelmäßig.
- Nach längerer Verwendung die Montagehalterung auf Schäden kontrollieren.
- Unterbrechen Sie die Stromversorgung, wenn das Gerät längere Zeit nicht benutzt wird.
BEZEICHNUNG DER GERÄTETEILE
■ Innengerät
2
3
4
5
6
7
8

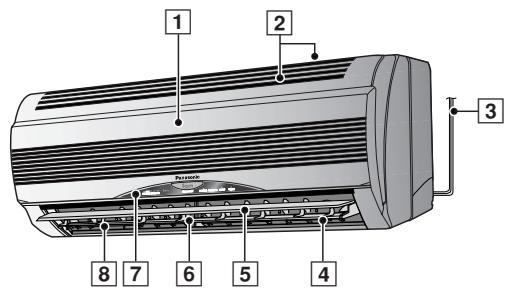

1 Frontgitter
2 Lufteinlaß
3 Netzkabel
4 Ionisier
5 Luftlenklamelle für vertikale Zuluftrichtung
6 Luftlenklamelle für horizontale Zuluftrichtung
7 Anzeigetafel
8 Luftauslaß
2 3 4 5 6 7
I/O
POWER SOURCE
I/O
POWER SOURCE
POWER FILLIANT QUTTER

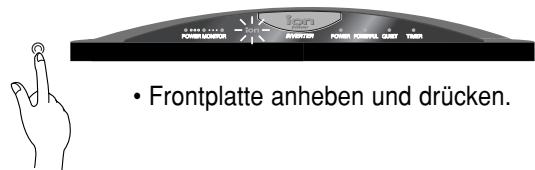

1 Funktionstaste für Betrieb ohne Fernbedienung (Innengerät bei geöffnetem Frontgitter)
2 Leistungskontrollanzeige – ORANGE
- Anzeige der Kompressor-betriebsbedingung von LOW (niedrig) bis HIGH (hoch).
• Die Anzeige ist bei stehendem Kompressor erloschen.
3 Anzeige "Ionisier-Betrieb" – GRÜN
4 Netzanzeige – GRÜN
5 Anzeige "Leistungsbetrieb" – ORANGE
6 Anzeige "Wisper-Betrieb" – ORANGE
7 Anzeige "Timer-Betrieb" – ORANGE
- Innengerät
(Innengerät bei geöffnetem Frontgitter)
1 Luftansaugöffnungen
2 Anschlußkasten
3 Rohrleitungen
4 Anschlußkabel
5 Kondensatleitung
6 Luftauslaß
■ Zubehör
● Fernbedienung
● Mehrsprachiger Aufkleber für Fernbedienung
● Fernbedienungshalter
● Zwei (AAA) R03-Trockenbatterien oder gleichwertige Batteriendry.
- Feinfilter
(Dreifach-Geruchsfilter)
BEZEICHNUNG DER GERÄTETEILE
■ Fernbedienung
88°C
ON 38:00
OFF 38:00
TEMP
12
3
4
5
6
MODE
QUIET
POWERFUL
AIR SWING
FAN SPEED
7
1
2
3
ON
SET
OFF
CANCEL
9
TIMER
10
11
CHECK RESET CLOCK
12
13
14
15
16
17
18
19
20
● Fernbedienungssignal.
- Zwischen der Fernbedienung und dem Klimagerät dürfen sich keine Hindernisse befinden.
• Maximale Entfernung: 10 m
- Bei Signaleingang ertönt ein kurzer oder ein langer Piepton.
● Hinweise zur Verwendung der Fernbedienung.
- Lassen Sie die Fernbedienung nicht fallen.
• Die Fernbedienung darf nicht naß werden.
- Manche fluoreszierende Lampen können den Signalempfang beeinträchtigen. Wenden Sie sich in diesem Fall bitte an Ihren Fachhändler.

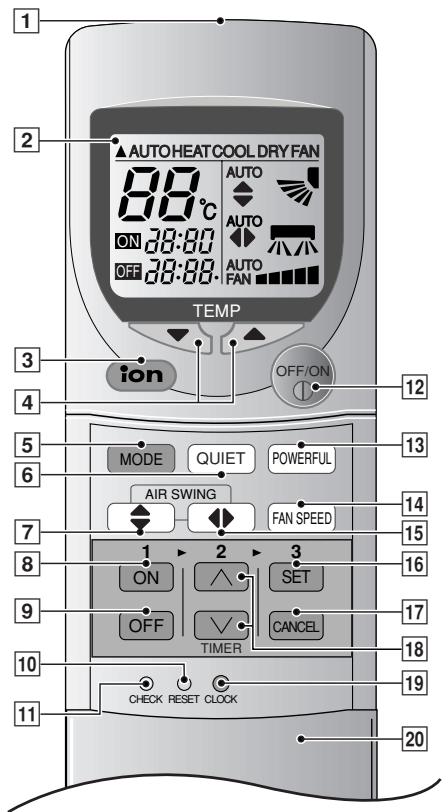

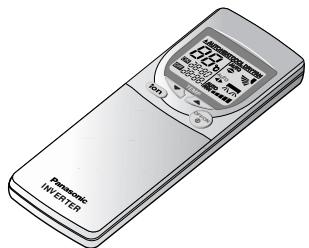

1 Sender
2 Anzeigefeld
3 Taste für Ionisierbetrieb
4 Tasten zum Einstellen der Raumtemperatur (leuchttaste)
5 Betriebsarten-Wahltaste
6 Taste für Wisperbetrieb
7 Taste für vertikale Luftstromrichtung
8 Programmiertaste für Einschaltfunktion
9 Programmiertaste für Ausschaltfunktion
10 Reset-Kontakte zum (Mit spitzem Gegenstand eindrücken, um den Speicher zu löschen)
11 Prüfpunkt
Nur für den Kundendienst bestimmt.
12 Ein/Aus-Taste (leuchttaste)
13 Taste für Turbobetrieb
14 Taste zum Einstellen der Ventilatordrehzahl
15 Taste für horizontale Luftstromrichtung
16 Timer-Programmiertaste
17 Timer-Löschtaste
18 Zeit- bzw. Timereinstelltasten
19 Taste zum Einstellen der Uhrzeit
20 Deckel des Fernbedienungsgeräts
● Einlegen der Batterien
1
1.5V
1.5V

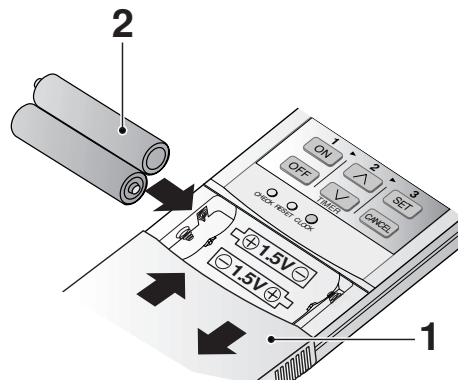

1 Deckel der Fernbedienung ganz hinunterschieben
2 Batterien einlegen
– Auf korrekte Einbaurichtung achten
- Display-Anzeige 12.00 - blinkend
- Stellen Sie nun die aktuelle Uhrzeit ein, um zu verhindern, daß sich die Batterien zu schnellen entladen. (CLOCK)
● Hinweise zu den Batterien
• Die Betriebsdauer der Batterien beträgt etwa ein Jahr.
- Beim Ersetzen der Batterien ist folgendes zu beachten
- Die Batterien sind jeweils durch zwei neue Batterien des gleichen Typs zu ersetzen.
- Es sollten keine wiederaufladbaren Ni-Cd-Akkus verwendet werden.
• Die Batterien sind zu entfernen, wenn das Klimagerät längere Zeit nicht benutzt wird.
BETRIEBSVORBEREITUNGEN
Innengerät
2
3
4
5
6

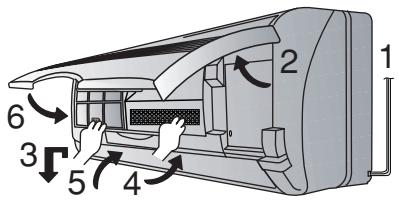

1 Netzstecker an eine getrennt abgesicherte Spannungsversorgung anschließen
2 Öffnen Sie das Frontgitter
3 Entnehmen Sie den Grobstaubfilter
4 Luftreinigungsfilter einsetzen
5 Setzen Sie den Grobstaubfilter ein
6 Schließen Sie das Frontgitter
■ Fernbedienung

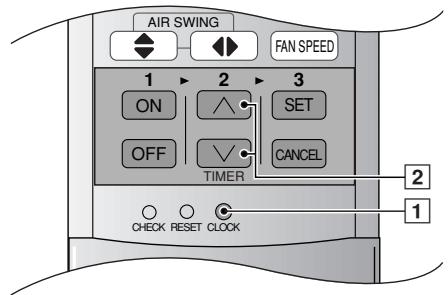

– Zur Einstellung der aktuellen Uhrzeit
1 Taste 1 drücken.
2 Nun Taste 2 drücken, um die Zeit vor- oder zurückzustellen.
3 Taste 1 erneut drücken.
Die eingestellte Zeit erscheint leuchtend im Display.
BEDIENUNG
12:30' 1MP
TEMP
3
5
MODE
AIR SWING
QUIET
POWER
1
2
1
6
4

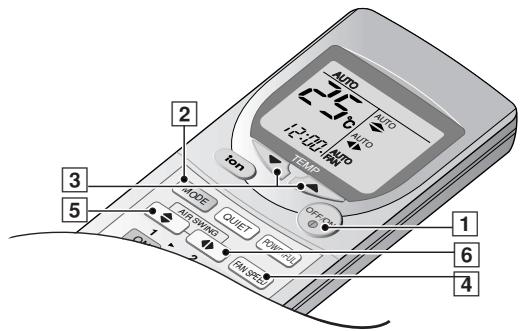

Inbetriebnahme
- Taste 1 drücken.
• Die grüne Netz-Anzeigeleuchte (POWER) am Raumgerät leuchtet auf.
(Sie blinkt, wenn die Raumtemperatur beim Einschalten des Heizbetriebs niedrig ist bzw. während der Ermittlung der geeigneten Betriebsart im Automatikbetrieb.) Die Leistungskontrollanzeige zeigt die Kompres-sorbetriebsbedingung an.
- Zum Abschalten Taste erneut drücken.
Einstellmodus
- Taste 2 drücken, um die Auswahl vorzunehmen:-
AUTO – Automatikbetrieb
HEAT – Heizbetrieb
COOL – Kühlbetrieb
DRY – Betriebsart Mildes Trocknen
FAN – Umluftbetrieb
■ Einstellen der Temperatur
- Taste 3 drücken, um die Temperatur zu erhöhen bzw. zu senken.
- Die Solltemperatur kann zwischen 16°C \~ 30°C eingestellt werden.
(dies gilt nicht für den Umluftbetrieb).
• Empfohlene Temperaturbereiche:
HEAT : 20°C \~ 24°C
COOL : 26°C \~ 28°C
DRY : unter Raumtemperatur

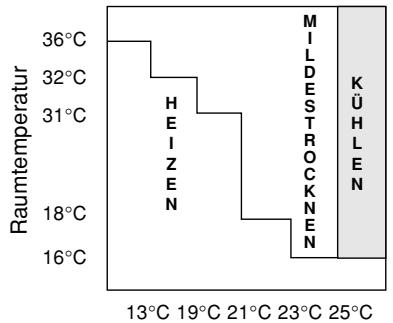

■ Automatikbetrieb
- Beim Einschalten des Automatikbetriebs stellt das Klimagerät in Abhängigkeit von der Außentemperatur, der Raumtemperatur und der eingestellten Solltemperatur selbsttätig die Betriebsart Heizen, Kühlen oder Mildes Trocknen ein.
- Die Betriebsarten können sich bei Bedarf in Abständen von 30 Minuten ändern.
Solltemperatur 25°C (Beispiel)
line
| Region | Temperature (°C) |
|---|---|
| Heizen | 36 |
| Mile Destrocken | 32 |
| Kühlen | 16 |
Außentemperatur
■ Einstellung der Ventilatordrehzahl
- Taste 4 drücken, um die Auswahl vorzunehmen: Über die Ventilatorautomatik hinaus können fünf verschiedene Ventilatordrehzahlen eingestellt werden.
AUTO
FAN – Heizen
Die Ventilatordrehzahl erhöht sich mit der temperature der ausgeblasenen Luft.
Kühlen ● Entfeuchtung
Die Ventilatordrehzahl wird so verändert, daß der Eindruck eines angenehm kühlen Lüftchens entsteht. Die Luft wird erst etwa 40 Sekunden nach Anlauf der Betriebsarten Kühlen bzw. Mildes Trocknen ausgeblasen.
■ Einstellung der senkrechten Luftströmungsrichtung
- Taste 5 drücken, um die Auswahl vorzunehmen:
- Bei KÜHLUNG/ENTFEUCHTUNG (COOL/DRY)
Schwenkt automatisch nach oben und unten.
• Bei HEIZUNG (HEAT)
Bei niedriger Temperatur der geförderten Luft wie z. B. zu Beginn des Heizbetriebs wird die Luft horizontal abgestrahlt. Sobald die Temperatur ansteigt, wird der Warmluftstrom nach unten gerichtet.
● Lamelleneinstellbereich
- Der Einstellbereich ändert sich entsprechend der jeweiligen Betriebsart (Heizen, Kühlen und Mildes Trocknen, siehe nebenstehende Abbildung).
- Der auf der Fernbedienung angezeigte Winkel entspricht nicht exakt der tatsächlichen Lamellenstellung.
- Die Lamellenstellung ändert sich in den Betriebsarten Kühlen und Mildes Trocknen automatisch, um eine Kondensatbildung zu vermeiden.
- Nach dem Ausschalten des Klimageräts schließt sich die Lamelle automatisch.
※ In diesem Bereich kann die Lamalle in fünf Stufen verstellt werden.
● Hinweise
- Die Luftlenklamelle für die vertikale Zuluftrichtung sollte in den Betriebsarten Kühlen und Mildes Trocknen nicht nach unten gerichtet werden, weil sonst Wasser am Luftaustritt kondensieren und herabtropfen könnte.
- Zum Verstellen der Luftlenklamelle für die vertikale Zuluftrichtung ist die Fernbedienung zu verwenden. Sie darf nicht mit der Hand direkt am Gerät verstellt werden, da es sonst zu Funktionsstörungen der Lamelle kommen kann. Sollte dies dennoch der Fall sein, schalten Sie das Gerät aus und wieder ein.
■ Einstellung der waagerechten Luftströmungsrichtung
- Taste 6 drücken, um die Auswahl vorzunehmen:
| Einstellen der horizontalen Zuluftrichtung | Inne-ngerät | |
| Fernbedienung | |
- Bei KÜHLUNG/ENTFEUCHTUNG (COOL/DRY)
Die Lamellen schwenken mit unveränderlicher Geschwindigkeit hin und her.
• Bei HEIZUNG (HEAT)
Bei niedriger Umgebungslufttemperatur strömt die Luft im Modus aus. Bei steigender Temperatur schwenken die Luftstromlamellen horizontal mit einer voreingestellten Geschwindigkeit.
- Verwenden Sie dieses Klimagerät unter folgenden Bedingungen:
(°C)
| DBT: TrockenkugeltemperaturWBT: Feuchtkugeltemperatur | Kühlen | Heizen |
| DBT | WBT | DBT | WBT |
| Höchsttemperatur-Kühlbetrieb(Höchsttemperatur-Heizbetrieb) | 32(30) | 23(-) | 43(24) | 26(18) |
| Mindesttemperatur-Kühlbetrieb(Mindesttemperatur-Heizbetrieb) | 16(2) | 11(-) | 16(-5) | 11(-6) |
● Hinweise
- Wenn das Gerät für längere Zeit nicht benutzt wird, sollte die Stromversorgung abgeschaltet werden. Ansonsten werden auch dann etwa 2,8 W Strom verbraucht, wenn das Innengerät mit der Fernbedienung abgeschaltet wurde.
- Wenn das Gerät abgeschaltet und sofort wieder eingeschaltet wird, geht es erst nach 3 Minuten wieder in Betrieb.
● Hinweise zu den Betriebsarten
COOL – Kühlbetrieb
- Zur Regelung der Raumtemperatur auf Ihr bevorzugtes Komfortniveau.
AUTO – Automatikbetrieb
- Optimale Betriebsart anhand der Raumtemperatur ermitteln.
- Im Automatikbetrieb erfolgt keine Temperaturanzeige auf der Fernbedienung.
DRY – Betriebsart Mildes Trocknen
- In der Betriebsart Mildes Trocknen wird die Luft getrocknet, wobei die Solltemperatur beibehalten wird. Diese Betriebsart ist zu empfehlen, wenn die Luft durch starke Niederschläge sehr feucht geworden ist.
- Wenn die Raumtemperatur die Solltemperatur übersteigt, wird der Kühlbetrieb eingeschaltet.
- In der Betriebsart Mildes Trocknen läuft der Ventilator mit einer niedrigen Drehzahl.
- Wenn die Raumtemperatur geringer ist als die an der Fernbedienung eingestellte Solltemperatur, kann es vorkommen, daß die in der Luft enthaltene Feuchtigkeit nicht verringert wird.
HEAT – Heizbetrieb
- Im Heizbetrieb wird der Raum entsprechend der von Ihnen eingestellten Temperatur geheizt.
- Die Wärme zur Beheizung des Raumes wird der Außenluft entnommen. Bei sinkenden Außentemperaturen kann die Heizleistung des Geräts daher zurückgehen. Es empfiehlt sich, bei niedrigen Außentemperaturen ein zusätzliches Heizgerät einzusetzen.
FAN – Umluftbetrieb
- Im Umluftbetrieb wird die Luft im Raum umgewälzt.
- Zudem wird die Luft gefiltert und desodoriert, wenn der elektrostatisch wirkende Feinfilter verwendet wird.
ion
MODE
QUIET
POWERFUL
6
7
AIR SWING
FAN SPEED
1
2
3
ON
SET
5
OFF
✓
CANCEL
TIMER
4
2

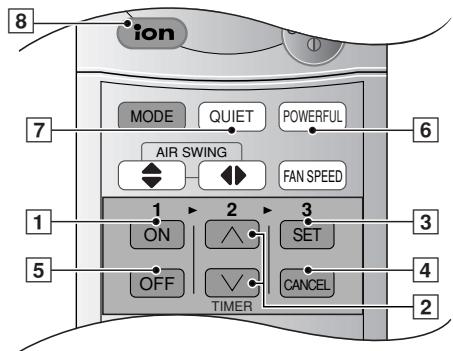

EINSTELLEN DES TIMERS
Vor dem Programmieren des Timers muß die aktuelle Uhrzeit korrekt eingestellt werden. Der Timer kann nicht programmiert werden, wenn die Zeitanzeige blinkt.
■ Funktion des Einschalt-Timers (ON-TIMER)
Zur automatischen Inbetriebnahme des Klimageräts.
- Taste 1 drücken, um Betrieb zu aktivieren.
- Taste 2 drücken, um Zeit zu erhöhen bzw. zu verringern.
- Taste 3 drücken.
- Zur Deaktivierung dieser Betriebsart Taste 4 drücken.
■ Funktion des Ausschalt-Timers (OFF-TIMER)
Zum automatischen Abschalten des Klimageräts.
- Taste 5 drücken, um Betrieb zu aktivieren.
- Taste 2 drücken, um Zeit zu erhöhen bzw. zu verringern.
- Taste 3 drücken.
- Zur Deaktivierung dieser Betriebsart Taste 4 drücken.
● Funktionsdetails Timerbetrieb
- Lorsque la MINUTERIE-MARCHE (ON-Timer) est réglée, la mise en marche commencera avant le moment sélectionné. Ceci pour permettre à la température de la pièce d'atteindre la température sélectionnée au moment désiré. (Maximum de 35 minutes en avance)
- Wenn ein Einschaltzeitpunkt programmiert ist, geht das Gerät jeden Tag zur eingestellten Uhrzeit in Betrieb.
- Die aktuelle Uhrzeit wird nicht angezeigt, wenn der Timer programmiert wurde.
- Bei gleichzeitiger Verwendung beider Timer leuchtet die TIMER-Anzeigeleuchte am Raumgerät weiter, nachdem das Gerät durch den Ausschalt-Timer abgeschaltet wurde.
KOMFORTBETRIEB
■ Leistungsbetrieb
Zum schnellen Erreichen des Einstellwerts.
- Im Winter ermöglicht der Turbobetrieb ein rasches Aufheizen des Raumes (Heizbetrieb + Turbobetrieb).
- Im Sommer ermöglicht der Turbobetrieb ein rasches Abkühlen des Raumes (Kühlbetrieb + Turbobetrieb).
- Drücken 6.
※ Leistungsbetrieb-Anzeigeleuchte (orange) am Raumgerät leuchtet auf.
- Um diese Betriebsart zu beenden, ist die Taste erneut zu drücken.
● Hinweis
- Die Solltemperatur und die Ventilatordrehzahl ändern sich automatisch, so daß der Raum rasch aufgeheizt, abgekühlt oder entfeuchtet wird.
| Betrieb | Temperatur | Ventilatordrehzahl |
| Automatik | Heizen | 3,5°C höher | Etwas stärker |
| Kühlen | 2°C niedriger (für die ersten 20 Minuten) |
| Mildes Trocknen | 1°C niedriger (für die ersten 20 Minuten) |
■ Wisperbetrieb
Für leisen Betrieb.
- Drücken 7.
※ Wisperbetrieb-Anzeigeleuchte am Raumgerät leuchtet auf.
- Um diese Betriebsart zu beenden, ist die Taste erneut zu drücken.
- Betriebsdetails
- Luftstromgeräusch wird gedämpft.
■ lonenerzeugerbetrieb
Erzeugt negativ geladene Ionen zur Luftreinigung.
- Drücken 8.
※ Ionbetrieb-Anzeigeleuchte am Raumgerät leuchtet auf.
- Um diese Betriebsart zu beenden, ist die Taste erneut zu drücken.
- Betriebsdetails
- Klimaanlage EIN (ON):
Erzeugt negativ geladene Ionen beim Betrieb.
- Klimaanlage AUS (OFF): Erzeugt negativ geladene Ionen bei Ventilatorbetrieb.
- Bei blinken, zweimal taste 8 drücken.
Erneutes Blinken, kundendienst kontaktieren.
PFLEGE UND WARTUNG
■ Reinigen des Innengeräts und der Fernbedienung
- Wischen Sie das Klimagerät mit einem weichen, trockenen Tuch ab.
- Gerät nur mit handwarmem Wasser (max. 40°C) reinigen. Keine flüssigen Reinigungsmittel verwenden.
■ Reinigen der Grobstaubfilter
(Hinweis: Bei stark staubhaltiger Umgebungsluft sind die Filter in zweiwöchentlichen Abständen zu reinigen. Die Weiterverwendung verschmutzter Filter vermindert die Kühl- bzw. Heizleistung).
1 Entfernen Sie den Staub mit einem Staubsauger.
2 Waschen Sie die Rückseite des Filters mit Wasser ab.
3 Stark verschmutzte Filter können Sie mit Wasser und Seife oder einem milden Haushaltsreiniger abwaschen.
4 Lassen Sie die Filter trocknen, und setzen Sie sie wieder ein. Achten Sie darauf, daß der Hinweis "FRONT" nach vorne zeigt. ✉ Beschädigte Grobstaubfilter.
Ersatzfilter erhalten Sie bei Ihrem Klimageräte-Fachhändler unter der Bestellnummer: CWD001047
- Zur Reinigung des Geräts niemals Benzin, Verdünnung, Scheuerpulver oder mit Lauge bzw. ätzenden Flüssigkeiten getränkte Lappen verwenden.
■ Reinigen des Frontgitters
(Das Frontgitter ist zum Reinigen abzunehmen).
1 Frontplatte über die waagerechte Stellung hinaus anheben und herausziehen.
2 Waschen Sie das Frontgitter vorsichtig mit Wasser und einem Schwamm.
- Üben Sie beim Waschen keinen zu festen Druck auf das Frontgitter aus, da es sonst brechen könnte.
- Bei Verwendung eines flüssigen Küchenreinigungsmittels (Neutralreiniger) müssen die bearbeiteten Flächen anschließend gründlich abgespült werden.
- Frontplatte des Geräts nicht in direktem Sonnenlicht trocknen.

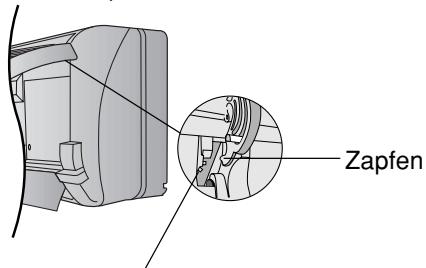

3 Zur Montage der Frontplatte diese waagerecht ansetzen, so dass der vorstehende Teil am Raumgerät mit dem Drehpunkt übereinstimmt. Frontplatte dann eindrücken.
Vorspringender Teil des Klimageräts

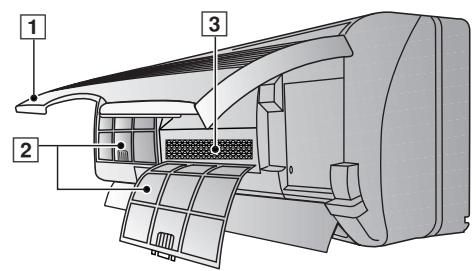

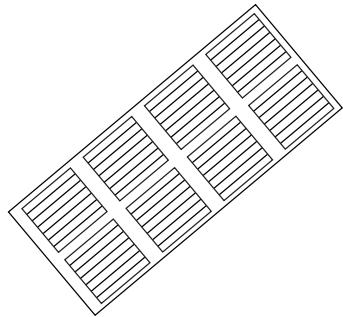

■ Feinfilter
Frontplatte
anheben
2
Demontage der Luftfilte
Dreifach-
Geruchsfilter
Catechin-Feinfilter
● Dreifach-Geruchsfilter
- Absorbiert Gerüche von Tapeten, Baumaterial und organische Gerüche.
• Wiederverwendbar
- Mit Staubsauger reinigen, 6 Stunden an der Sonne trocknen lassen und wieder montieren.
(Empfohlener Zeitabstand: alle 6 Monate)
- Dieser Filter ist mit Katechin beschichtet, um Bakterien- bzw. Viruswachstum zu verhindern.
• Wiederverwendbar
- Mit Staubsauger reinigen, dann wieder montieren (Empfohlener Zeitabstand: alle 6 Monate)
- Es empfiehlt sich, diese Filter alle drei Jahre zu erneuern. Gebrauchte Filter nicht wiederverwenden. Wenden Sie sich wegen Ersatzfiltern an Ihren nächstgelegenen Vertragshändler.
Catechin-Feinfilter Nr: CZ-SF70P
Dreifach-Geruchsfilter Nr: CZ-SFD72P
- Bei Betrieb des Klimageräts mit verschmutztem Filter drohen folgende Gefahren:-
- keine Luftreinigung
– Verminderte Kühlleistung
- geruchsbelästigung
■ Kontrollen vor Beginn der Kühlsaison
- Ist der Abluftsrom kalt bzw. warm?
Eine normale Funktion liegt vor, wenn 15 Minuten nach Betriebsbeginn folgende Temperaturdifferenz zwischen der Lufteinlass und Luftauslassöffnung feststellbar ist:-
COOL – mindestens 8°C
HEAT – mindestens 14°C
● Sind Lufteintritt und Luftaustritt blockiert?
- Sind die Batterien der Fernbedienung erschöpft? Wenn die Anzeige auf dem Display der Fernbedienung schwach erscheint, sind die Batterien auszuwechseln.
■ Längere Nichtbenutzung des Klimageräts
1 Zur inneren Trocknung des Raumgeräts ist das System 2 - 3 Stunden lang unter folgenden Bedingungen zu betreiben:-
Gebläsebetrieb (FAN)
2 Gerät ausschalten und Netzstecker abziehen.
Hinweis: Wenn das Gerät nicht über die Fernbedienung ausgeschaltet wurde, geht es beim Wiedereinstecken des Netzsteckers gleich in Betrieb (bedingt durch die automatische Wiedereinschaltfunktion).
3 Nehmen Sie die Batterien aus der Fernbedienung.
■ Empfohlene Inspektionen
- Nach Betrieb über mehrere Jahreszeiten verschmutzt das Gerät und seine Leistung lässt nach. Ein verschmutztes Gerät kann je nach Einsatzbedingungen einen unangenehmen Geruch abgeben, zudem besteht die Gefahr der Verunreinigung des Entfeuchtungssystems mit Staub. Neben der regelmäßigen Reinigung sollte daher eine saisonale Inspektion durchgeführt werden (wenden Sie sich bitte an Ihren Vertragshändler).
NÜTZLICHE HINWEISE
■ Funktionstaste für den Betrieb ohne Fernbedienung
● Automatikbetrieb
- Wenn die Fernbedienung defekt oder nicht zur Hand ist, drücken Sie die Taste AUTO OPERATION, um das Gerät in Automatikbetrieb zu schalten.
- Beim Drücken der Taste für den Betrieb ohne Fernbedienung begibt sich das Gerät sofort in den Automatikbetrieb, allerdings kann in dieser Betriebsart nicht die Temperatur eingestellt werden.
- Die Netzleuchte am Raumgerät beginnt zu blinken, bis die automatische Wahl der Betriebsart erfolgt ist.
- Um diese Betriebsart aufzuheben, ist die Taste erneut zu drücken.
■ Automatischer Wiederanlauf
- Nach einem Stromausfall geht das Gerät automatisch wieder in Betrieb. Die zuvor eingestellte Betriebsart sowie die Lamellenstellung werden übernommen, es sei denn, das Gerät wurde über die Fernbedienung ausgeschaltet.
- Wenn Sie nicht möchten, daß das Gerät automatisch wieder anläuft, schalten Sie es mit dem Netzschalter am Klimagerät ab, oder unterbrechen Sie die Stromzufuhr.
- Wenn Sie den automatischen Wiederanlauf generell deaktiviert haben möchten, wenden Sie sich bitte an Ihren Händler.
- Der automatische Wiederanlauf steht bei programmiertem Timer nicht zur Verfügung.
- Im Falle eines Wiederanlaufs geht das Gerät erst nach Ablauf von 3\~4 Minuten in Betrieb.
■ Stromausfall bei programmiertem Timer
- Die Einstellung des Timers geht bei Netzausfall verloren. Stellen Sie den Timer nach Wiederkehr der Netzspannung neu ein.
■ Schutz bei Gewitter
- Dieses Klimagerät ist mit einem eigenen Überspannungsschutz versehen. Um Ihr Klimagerät darüber hinaus jedoch gegen häufige und starke Blitzeinschläge zu schützen, sollten Sie die Stromversorgung unterbrechen und den Stecker aus der Steckdose ziehen.
■ Spannungsschwankungen
- Wenn das Außengerät aufgrund von Spannungsschwankungen häufig stehen bleibt, wenden Sie sich bitte an Ihren Fachhändler.
TIPS ZU BETRIEB UND ENERGIEEINSPARUNG
Im folgenden finden Sie einige hilfreiche Tips, mit denen eine optimale Leistung des Klimageräts gewährleistet und die Betriebskosten niedrig gehalten werden.
■ Temperatureinstellung
- Durch richtige Einstellung lassen sich ca. 10% des Stromverbrauchs sparen.
- Stellen Sie hierzu die Temperatur entsprechend höher bzw. niedriger als eigentlich gewünscht ein.
Kühlbetrieb (COOL) : 1°C höher
Heizbetrieb (HEAT) : 2°C tiefer
■ Grobstaubfilter und Feinfilter
- Der Grobstaubfilter sollte etwa alle 2 Wochen gereinigt werden, und der Feinfilter sollte alle 6 Monate ausgewechselt werden.
- Durch vershmutzte Filter kann sich die Kühl-bzw. Heizleistung verringen.
■ Fenster und Türen geschlossen halten
- Andernfalls wird die Kühl- bzw. Heizwirkung reduziert; es fallen unnötige Stromkosten an.
■ Außengerät
- Der Luftausblas des Außengeräts darf nicht verstellt oder verschlossen werden, da sich sonst die Kühl-bzw. Heizleistung verringert.
Timer
- Stellen Sie das Gerät-Betrieb Timer-Betrieb, wenn Sie den Raum verlassen. So lässt sich wertvolle Energie sparen.
■ Keine direkte Sonneneinstrahlung
- Halten bei Kühlbetrieb die Vorhänge oder Gardinen geschlossen, um direkte Sonneneinstrahlung zu vermeiden.
STÖRUNGSSUCHE
Bevor Sie den Kundendienst rufen, sollten Sie die Checklisten auf den folgenden Seiten durchgehen.
Problem?
• Das Klimagerät läuft nicht
• Das Klimagerät kühlt bzw. heizt nicht richtig
- Das Klimagerät enthält keine Signale von der Fernbedienung, oder die Anzeige der Fernbedienung ist zu schwach bzw. nicht sichtbar
- Hat der Sicherungsautomat ausgelöst?
- Wurde der Netzstecker gezogen?
- Wurde der Timer falsch eingestellt?
- Wurde die Temperatur richtig eingestellt?
- Sind die Filter verschmutzt?
- Sind die Luftein- oder -auslässe des Außengeräts zugestellt?
- Stehen irgendwelche Fenster oder Türen offen?
※ Messen Sie die Temperaturdifferenz zwischen Luftansaug und Luftaustritt. Wenn der Temperaturunterschied 15 Minuten nach der Inbetriebnahme mindestens 8°C (Kühlbetrieb) bzw. 14°C (Heizbetrieb) beträgt, arbeitet das Klimagerät normal.
• Sind die Batterien zu schwach.
- Wurden die Batterien nicht polrichtig eingelegt?
Problem?
• Die Luft wird nicht sofort ausgeblasen
• Das Klimagerät bleibt plötzlich stehen
- Betriebsart Kühlen bzw. Mildes Trocknen (Ventilatorautomatik): Nach dem Einschalten des Geräts wird für etwa 40 Sekunden keine Luft ausgeblasen. Dadurch wird verhindert, daß unangenehme Gerüche in den Raum geblasen werden.
- Betriebsart Heizen (die POWER-LED blinkt):
Die Luft wird zunächst erwärmt, bevor sie in den Raum geblasen wird.
- Betriebsart Kühlen bzw. Mildes Trocknen (Ventilatorautomatik): Der Ventilator bleibt wiederholt 80 Sekunden lang stehen und läuft dann wieder 20 Sekunden lang, wobei die Raumtemperatur gemessen wird. Sobald die Temperatur den Sollwert erreicht, geht das Gerät wieder in Betrieb.
- Betriebsart Heizen (die POWER-LED blinkt): Bei niedrigen Außentemperaturen und hoher Luftfeuchte bildet sich Eis am Außengerät. Wenn die POWER-LED blinkt, wird dieses Eis gerade abgetaut. Der Abtauvorgang kann bis zu 10 Minuten dauern.
- Dies kann vorkommen, wenn das Gerät kühle Luft in einen warmen Raum bläst.
• Aus dem Klimagerät tritt Nebel aus
• Geräusche aus dem Klimagerät
- Während der Abtauphase oder nach dem Ausschalten des Geräts kann es zu Zischgeräuschen kommen, die dadurch entstehen, daß das im Klimagerät enthaltene Kältemittel in die entgegengesetzte Richtung geleitet wird.
- Aufgrund der Temperaturunterschiede kommt es zu Knackgeräuschen, die dadurch entstehen, daß sich das Klimagerät ausdehnt oder zusammenzieht.
- Das Geräusch von fließendem Wasser stammt vom Kältemittel, welches das Klimagerät durchströmt.
- Wasser und Dampf entstehen beim Abtauen des Eises.
- Wasser und Dampf entstehen beim Abtauen des Eises.
Ursache
- Aus dem Außengerät tritt Wasser und Dampf aus
■ Wenden Sie Sich direkt an Ihren Händler
In folgenden Fällen bitte Gerät ausschalten, Netzstecker ziehen und schnellstmöglich den Händler verständigen:
- Ungewöhnlich laute Betriebsgeräusche.
- Wasser oder ähnliches ist versehentlich in die Fernbedienung gelangt.
- Wasser tropft aus dem Inneng0erät.
- Schalter oder Tasten funktionieren nicht ordnungsgemäß.
• Der Sicherungsautomat löst häufig aus.
- Netzkabel und Stecker werden ungewöhnlich warm.
- Ein verbrannter Geruch kommt aus dem Gerät.
■ Blinken der Timer-LED am Innengerät
Das Blinken der Timer-LED zeigt eine Störung an. Drücken Sie für 5 Sekunden die Prüftaste auf der Fernbedienung. Der Störungscode wird angezeigt.
Display der Fernbedienung
Den TIMER △ oder ∨ die Taste zum Feststellen des Störungscodes drücken.
Bei der Anzeige des korrekten Störungscodes ertönt ein Piepton (viermal). Die Stromversorgung ausschalten und den Netzstecker abziehen. Informieren Sie einen Vertragshändler über den Störungscode.
- Je nachdem, welche Fehlermeldung erscheint, besteht die Möglichkeit, das Gerät vorüber- gehend weiter zu betreiben.
| Fehlermeldung, die einen vorübergehenden Betrieb zuläßt | Mögliche Betriebsarten | Hinweis |
| H23 | Kühlen | Notbetrieb mit begrenzten Funktionen (die TIMER-LED blinkt weiter) |
| H27 | Heizen |
| H28 | Kühlen |
● Vorübergehender Betrieb
- Drücken Sie die Taste MODE und wählen Sie Heizen oder Kühlen.
- Drücken Sie die Ein/Aus-Taste (OFF/ON). Es ertönt ein vierfacher Piepton.
※ Bei Erscheinen der o.g. Fehlermeldungen kann das Gerät bis zur Reparatur durch den Kundendienst eingeschränkt benutzt werden.
Bevor Sie Ihr Klimagerät in Betrieb nehmen, sollten Sie diese Betriebsanleitung aufmerksam durchlesen und für den späteren Bedarf aufbewahren.
CARACTERISTIQUES
AUTO – Automatische werking
HEAT - Verwarmen
COOL - Koelen
DRY – Ontvochtigen
■ Automatische Bediening
Bitte notieren Sie die folgenden Daten:
- Modell-Nr
- Serien-Nr
- Händler-Nr
- Kaufdatum
Remarque
