MDR-IF140K - Casque audio SONY - Notice d'utilisation et mode d'emploi gratuit

Marque	Sony
Modèle	MDR-IF140K
Type de produit	Casque stéréo sans fil à infrarouges
Transmetteur	TMR-IF130
Casque	MDR-IF140
Dimensions du transmetteur	Environ 152 × 38 × 72 mm (l/h/p)
Poids du transmetteur	Environ 75 g
Poids du casque (avec pile)	Environ 125 g
Alimentation du transmetteur	Adaptateur secteur fourni (120 V/230 V CA selon pays)
Alimentation du casque	1 pile AAA (alcaline ou manganèse)
Autonomie de la pile (alcaline)	Jusqu'à 60 heures
Autonomie de la pile (manganèse)	Jusqu'à 28 heures
Fréquence porteuse	Droite : 2,8 MHz, Gauche : 2,3 MHz
Réponse en fréquence	18 à 22 000 Hz
Portée efficace	Jusqu'à 7 mètres
Système de modulation	Modulation de fréquence (FM)
Fonctions principales	Transmission infrarouge, serre-tête auto-ajustable, réglage de volume unique, fonction de coupure du son, arrêt automatique du transmetteur
Entretien et nettoyage	Nettoyer avec un chiffon sec ; ne pas utiliser de produits abrasifs ou de solvants
Sécurité	Ne pas exposer à la pluie ou à l'humidité ; ne pas ouvrir le boîtier ; utiliser uniquement l'adaptateur fourni ; éviter les volumes élevés prolongés
Pièces détachées et réparabilité	Oreillettes remplaçables (disponibles chez Sony) ; pile remplaçable
Accessoires fournis	Adaptateur secteur, cordon de liaison, adaptateur de fiche Unimatch

FOIRE AUX QUESTIONS - MDR-IF140K SONY

Comment installer la pile dans le casque Sony MDR-IF140K ?

Ouvrez le couvercle du logement de la pile situé sur le boîtier de l'écouteur gauche. Insérez une pile AAA (alcaline ou manganèse) en respectant la polarité (+ et -). Refermez le couvercle. Le voyant d'alimentation s'allume en rouge lorsque le casque est sous tension.

Quelle est la portée maximale du casque infrarouge ?

La portée efficace est d'environ 7 mètres (23 pieds) dans un angle de 45 degrés par rapport au transmetteur. Au-delà, des parasites peuvent apparaître et le son peut être coupé automatiquement.

Comment raccorder le transmetteur à un téléviseur ou à une source audio ?

Utilisez le cordon de liaison fourni. Si la source dispose d'une prise casque (PHONES), branchez la mini-fiche stéréo dans la prise PHONES IN du transmetteur. Si elle dispose de prises LINE OUT, branchez les fiches phono dans les prises LINE IN du transmetteur. Adaptez avec l'adaptateur Unimatch si nécessaire.

Que faire si le son est coupé ou parasité ?

La fonction coupure du son s'active si les rayons infrarouges sont obstrués ou si vous êtes hors de portée. Rapprochez-vous du transmetteur, retirez tout obstacle entre le casque et le transmetteur, ou orientez les capteurs infrarouges vers le transmetteur. Vérifiez également que la pile n'est pas faible.

Comment remplacer les oreillettes du casque ?

Tirez doucement sur l'ancienne oreillette pour la retirer. Placez la nouvelle oreillette autour du boîtier de l'écouteur en l'enfonçant jusqu'à ce qu'elle soit bien ajustée. Les oreillettes de rechange sont disponibles chez votre revendeur Sony.

Quelle est l'autonomie de la pile et comment savoir quand la remplacer ?

Avec une pile alcaline AAA, l'autonomie est d'environ 60 heures ; avec une pile manganèse, environ 28 heures. Lorsque le voyant d'alimentation faiblit, que le son est déformé ou parasité, remplacez la pile dès que possible.

Puis-je utiliser un adaptateur secteur non fourni ?

Non, utilisez uniquement l'adaptateur secteur fourni avec le transmetteur. L'utilisation d'un autre adaptateur peut endommager l'appareil. Si votre adaptateur possède un sélecteur de tension, réglez-le sur la tension de votre pays avant de brancher.

Comment éviter d'endommager mon ouïe avec ce casque ?

Évitez d'écouter à volume élevé pendant de longues périodes. Commencez toujours à faible volume et augmentez progressivement. Si vous entendez un sifflement dans les oreilles, baissez le volume ou arrêtez l'écoute. Respectez également votre entourage en maintenant un volume modéré.

Que faire si le transmetteur ne s'allume pas ?

Vérifiez que l'adaptateur secteur est correctement branché sur le transmetteur et sur une prise secteur fonctionnelle. Assurez-vous que la source audio est allumée et que le signal audio est présent (le transmetteur s'allume automatiquement à la réception d'un signal). Si le problème persiste, contactez un détaillant Sony.

Le son est déformé, que dois-je vérifier ?

Si le transmetteur est raccordé à la prise casque, baissez le volume de la source audio. Vérifiez que la pile du casque n'est pas faible. Si vous utilisez la prise LINE IN du transmetteur avec une source à volume élevé, le son peut se déformer : utilisez plutôt la prise PHONES IN. Assurez-vous aussi qu'il n'y a pas d'interférence lumineuse directe.

MODE D'EMPLOI MDR-IF140K SONY

Mode d'emploi ____ FR

Pour éviter tout risque d'incendie ou d'électrocution, n'exposez pas cet appareil à la pluie ni à l'humidité.

Pour éviter tout risque d'incendie ou d'électrocution, ne posez pas de récipients remplis d'eau (p. ex. des vases) sur l'appareil.

Pour éviter tout risque d'électrocution, n'ouvrez pas le coffret. Ne confiez les réparations qu'à un technicien qualifié.

N'installez pas l'appareil dans un espace restreint, comme une bibliothèque ou un meuble encastré.

La validité du marquage CE est restreinte aux pays dans lesquels il est en vigueur, c'est-à-dire principalement les pays de l'Espace Économique Européen.

Traitement des appareils électriques et électroniques en fin de vie (Applicable dans les pays de l'Union Européenne et aux autres pays européens

disposant de systèmes de collecte sélective)

Ce symbole, apposé sur le produit ou sur son emballage, indique que ce produit ne doit pas être traité avec les déchets ménagers. Il doit être remis à un point de collecte approprié pour le recyclage des équipements électriques et électroniques. En s'assurant que ce produit est bien mis au rebus de manière appropriée, vous aiderez à prévenir les conséquences négatives potentielles pour l'environnement et la santé humaine. Le recyclage des matériaux aidera à conserver les ressources naturelles. Pour toute information supplémentaire au sujet du recyclage de ce produit, vous pouvez contacter votre municipalité, votre déchetterie ou le magasin où vous avez acheté le produit.

Bienvenue !

Nous vous remercions d'avoir fait l'acquisition de ce système de casque stéréo sans fil MDR-IF140K de Sony. Avant d'utiliser cet appareil, lisez attentivement le présent mode d'emploi et conservez-le pour toute référence ultérieure.

Le MDR-IF140K est un casque stéréo sans fil fonctionnant par transmission de rayons infrarouges. En raccordant simplement le transmetteur à un téléviseur ou à un appareil audio équipé d'une prise de casque ou d'une prise de sortie de ligne, vous pouvez écouter une émission sans être gêné par le cordon du casque.

• Casque à infrarouges sans fil n'émettant pas de parasites et résistant aux parasites externes, etc.
• Large plage de réception des rayons infrarouges allant jusqu'à 7 m (23 pi.).
• Mécanisme de serre-tête auto-ajustable qui évite à l'utilisateur d'avoir à régler la taille du serre-tête.
• Une commande VOL unique permet de régler à la fois le volume des écouteurs droit et gauche du casque.

Table des matières

Préparatifs

Déballage 4

Mise en place de la pile .... 5

Installation du transmetteur ...... 6

Utilisation du système

Écoute d'un programme .... 8

Portée efficace du transmetteur ..... 10

Remplacement des oreillettes ..... 10

Informations complémentaires

Caractéristiques techniques ...... 11

Précautions ...... 12

Dépannage 13

Déballage

Vérifiez que vous disposez des éléments suivants avant d'utiliser le casque d'écoute :

• Le transmetteur TMR-IF130 (1)

• L'adaptateur secteur (1)

- Le cordon de liaison (1) (fiches phono mini-fiche stéréo)

- L'adaptateur de fiche Unimatch (1) (mini-prise stéréo prise de casque stéréo)

• Le casque MDR-IF140 (1)

Mise en place de la pile

1 Ouvrez le couvercle du logement de la pile situé sur le boîtier de l'écouteur gauche du casque.

2 Insérez la pile sèche (format AAA) fournie dans le logement de la pile en faisant correspondre la borne ⊕ de la pile au signe ⊕ inscrit dans le logement.

3 Refermez le couvercle du logement de la pile.

Autonomie de la pile

Pile	Autonomie approximative*1
Pile alcaline LR03/AM-4(N) de Sony	60 heures*2
Pile au manganèse R03/UM-4(NU) de Sony	28 heures*2

*1 à 1 kHz, sortie de 1 mW +1 mW
*2 La durée mentionnée ci-dessus peut varier en fonction de la température ou des conditions d'utilisation.

Remarques sur la pile

• Ne rechargez pas la pile sèche.
• Ne mettez pas la pile sèche en contact avec des pièces de monnaie ou d'autres objets métalliques. Si le pôle positif et le pôle négatif de la pile sont mis en contact l'un avec l'autre via un objet métallique, de la chaleur peut être générée.
• Si vous prévoyez de ne pas utiliser l'appareil pendant une longue période, retirez-en la pile afin d'éviter des dégâts dus à une fuite d'électrolyte ou à la corrosion.

Quand remplacer la pile

Lorsque la pile devient faible, le voyant d'alimentation faiblit ou le son est déformé ou parasité. Remplacez la pile par une pile neuve le plus tôt possible.

Installation du transmetteur

Le transmetteur est équipé de deux prises d'entrée, ce qui permet de raccorder l'appareil aux prises de sortie spécifiées : PHONES IN à la prise de casque et LINE IN aux prises LINE OUT de l'appareil raccordé.

1 Raccordez le transmetteur à un appareil audio et vidéo.

Sélectionnez le raccordement A ou B en fonction du type de prise de sortie de l'appareil audio et vidéo utilisé.

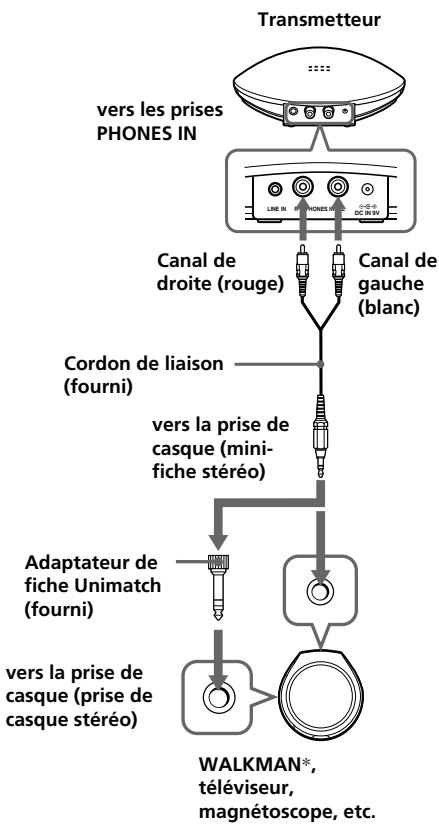

A Lors du raccordement à une prise de casque

Raccordez votre appareil à la prise PHONES IN du transmetteur.

* "WALKMAN" est une marque déposée par Sony Corporation pour représenter les produits stéréo dotés d'écouteurs.

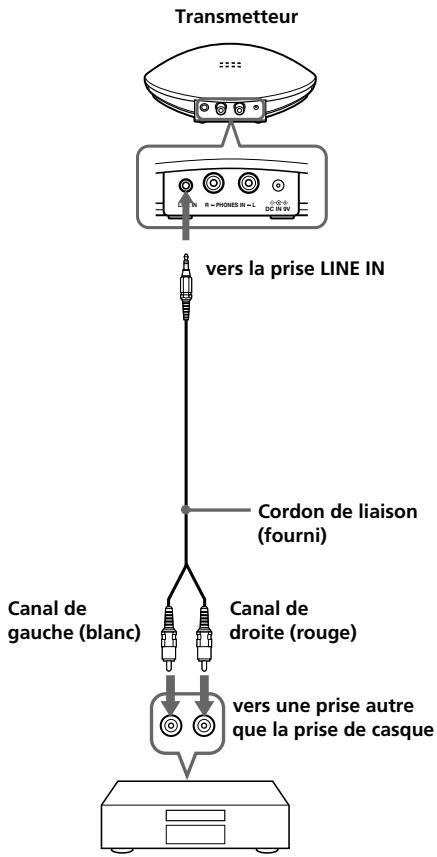

B Lors du raccordement à une prise autre que la prise de casque

Raccordez l'appareil aux prises LINE IN du transmetteur.

Appareil stéréo, téléviseur, magnétoscope, etc.

Remarque

Si votre appareil audio et vidéo est doté d'une mini-prise (LINE OUT), raccordez la mini-prise stéréo à la prise LINE IN du transmetteur en utilisant le cordon de liaison RK-G136 vendu séparément. Si vous raccordez la prise LINE OUT de votre appareil audio et vidéo à la prise PHONES IN du transmetteur, il est possible que le volume soit trop faible.

2 Si votre adaptateur secteur est doté d'un sélecteur de tension, réglez-le à la tension de fonctionnement utilisée dans votre pays à l'aide d'un tournevis avant de raccorder l'adaptateur à une prise secteur.

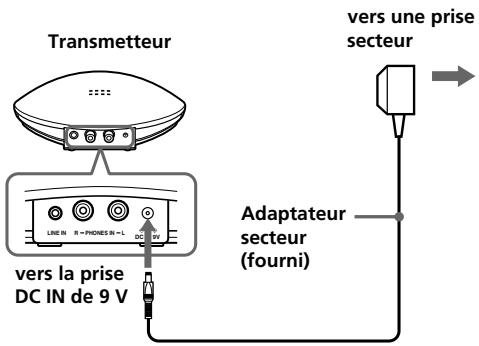

3 Raccordez le transmetteur à la source d'alimentation.

(Suite à la page suivante)

Remarques

• Ne raccordez pas l'appareil simultanément à la prise PHONES IN et à la prise LINE IN. Si vous raccordez deux appareils audio et vidéo simultanément à ces deux prises, les deux signaux audio peuvent être mélangés au niveau de la sortie.
• Utilisez uniquement l'adaptateur secteur fourni. N'utilisez aucun autre type d'adaptateur secteur.

Fiche à polarité universelle

- Lors du raccordement du cordon de liaison directement à une prise d'écouteur (mini-prise mono), le signal audio peut ne pas être émis par le canal de droite. Dans ce cas, utilisez l'adaptateur de fiche PC-236MS vendu séparément (mini-fiche stéréo mini-prise mono) entre le cordon de liaison et la prise de casque.

Écoute d'un programme

Avant l'écoute

Pour éviter d'endommager votre ouïe, baissez d'abord le volume.

1 Mettez sous tension l'appareil audio et vidéo raccordé au transmetteur.

Lorsque le signal audio est capté, le transmetteur se met automatiquement sous tension et les émetteurs de rayons infrarouges s'allument. Si le transmetteur est raccordé à la prise de casque, réglez la commande de volume de l'appareil utilisé comme source sonore le plus haut possible, sans que le signal sonore soit déformé.

2 Mettez le casque d'écoute sous tension.

Le voyant d'alimentation situé dans la partie supérieure du boîtier de l'écouteur droit s'allume en rouge.

3 Placez le casque d'écoute sur la tête.

Placez l'écouteur droit (R) sur l'oreille droite et l'écouteur gauche (L) sur l'oreille gauche.

4 Lancez la lecture sur l'appareil raccordé au transmetteur.

5 Réglez le volume.

Si vos mains couvrent les capteurs infrarouges pendant le réglage du volume, la fonction de coupure du son est activée et le volume ne peut pas être réglé. Dans ce cas, rapprochez-vous du transmetteur ou orientez vers le transmetteur les émetteurs de rayons infrarouges situés sur le boîtier de l'oreillette gauche.

Lorsque vous avez fini d'utiliser le casque

Retirez le casque, puis mettez-le hors tension.

Remarque

Des parasites peuvent se faire entendre lorsque vous débranchez adaptateur secteur du transmetteur avant de retirer le casque.

Le son est coupé automatiquement si les parasites augmentent

— Fonction de coupure du son

Si le passage des rayons infrarouges est obstrué ou si le casque est utilisé en dehors de sa zone de portée efficace, les parasites augmentent et le son devient difficilement audible. Pour éviter que votre ouïe ne soit endommagée à cause des parasites, cette fonction coupe le son provenant du casque. Le son est automatiquement réactivé lorsque vous vous rapprochez du transmetteur ou que vous retirez l'obstacle empêchant le passage des rayons infrarouges.

Si aucun signal audio n'est capté pendant plus de cinq minutes

Le transmetteur s'éteint automatiquement.

Remarque

La luminosité des émetteurs de rayons infrarouges peut varier, cela n'a rien d'anormal.

Portée efficace du transmetteur

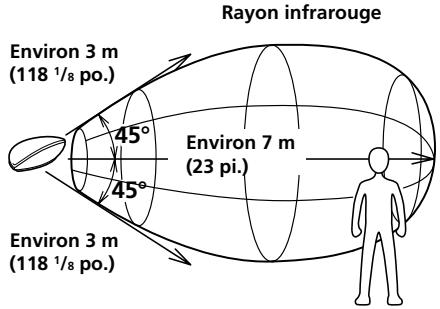

L'illustration ci-dessous indique la portée approximative des rayons infrarouges émis par le transmetteur.

Transmetteur

Remarques

• Si vous utilisez le casque trop loin du transmetteur, il est possible qu'un sifflement se fasse entendre et si un obstacle se trouve entre le casque et le transmetteur, le son peut être interrompu. Ces phénomènes sont inhérents à la communication par infrarouges et n'indiquent pas qu'il y a un problème au niveau de l'appareil.
• Ne couvrez pas les capteurs de rayons infrarouges avec la main ou les cheveux.
• Lorsque vous utilisez le casque dans la zone indiquée dans l'illustration ci-dessus, le transmetteur peut être placé devant, derrière ou à côté de vous.
• Le son émis via le casque peut varier selon la position du transmetteur et les conditions ambiantes. Il est recommandé de placer le transmetteur à l'endroit offrant le son le plus clair.
• N'utilisez pas ce système dans des zones exposées au rayonnement direct du soleil ou à une lumière puissante. Cela peut entraîner une coupure du son.
• Les écrans à plasma peuvent créer des interférences avec le fonctionnement normal de cet appareil.

Remplacement des oreillettes

Les oreillettes peuvent être remplacées. Si les oreillettes deviennent sales ou si elles sont usées, remplacez-les tel qu'indiqué dans l'illustration ci-dessous.

Les oreillettes ne sont pas disponibles dans le commerce. Commandez ces oreillettes dans le magasin où vous avez acheté cet appareil ou chez votre détaillant agréé Sony le plus proche.

1 Retirez l'ancienne oreillette en tirant dessus.

2 Placez la nouvelle oreillette autour du boîtier de l'écouteur.

Caractéristiques techniques

Généralités

Système de modulation

Modulation de fréquence

Fréquence porteuse

Droite 2,8 MHz

Gauche 2,3 MHz

Réponse en fréquence

18 à 22 000 Hz

Transmetteur TMR-IF130

Alimentation

La prise DC IN de 9 V accepte le courant fourni par adaptateur secteur pour une utilisation sous les tensions suivantes :

Zone d'achat	Tension de fonctionnement
États-Unis	120 V CA, 60 Hz
Royaume-Uni	230 V CA, 50 Hz
Pays européens	230 V CA, 50 Hz
Japon (à l'exception du modèle pour le marché intérieur japonais)	110 V/120 V/220 V/240 V CA, 50/60 Hz
Autres pays	220 – 230 V CA, 50/60 Hz ou 120 V CA, 60 Hz
Entrée audio	Prises phono/mini-prise stéréo
Dimensions	Environ 152 × 38 × 72 mm ( 6 × 1^1/_2 × 2^3/_4 po.) (l/h/p)
Poids	Environ 75 g (2,7 on.)

Casque MDR-IF140

Alimentation

Pile sèche (format AAA)

Poids

Environ 125 g (4,41 on.), avec la pile

Accessoires fournis

Adaptateur secteur (1)

Cordon de liaison (environ 1 m, mini-fiche stéréo × 1 ↔ fiche phono × 2) (1)

Adaptateur de fiche Unimatch (mini-prise stéréo prise de casque stéréo) (1)

Mode d'emploi (1)

Accessoires en option

• Si vous raccordez votre appareil à l'aide de la mini-prise stéréo (LINE OUT) RK-G136 (1,5 m, mini-fiche stéréo × 1 ↔ mini-fiche stéréo × 1)
• Si le son n'est pas émis via le canal de droite lorsque le cordon de liaison fourni est raccordé à la prise d'écouteurs.

Adaptateur de fiche PC-236MS

(mini-prise stéréo ↔ mini-fiche mono)

- Si vous avez perdu l'adaptateur de fiche fourni.

Adaptateur de fiche PC-234S

(mini-prise stéréo ↔ mini-fiche stéréo)

- Si vous avez perdu le cordon de liaison fourni.

RK-G129

(1,5 m, mini-fiche stéréo fiche phono × 2)

La conception et les caractéristiques techniques sont sujettes à modification sans préavis.

Précautions

• Si vous comptez ne pas utiliser le transmetteur pendant une longue période, débranchez l'adaptateur secteur de la prise murale en tirant sur la fiche et retirez la pile pour éviter les dommages dus à une fuite d'électrolyte et à la corrosion.
• Ne laissez pas le système de casque stéréo sans fil dans un endroit soumis à la lumière directe du soleil, à la chaleur ou à l'humidité (il est recommandé d'utiliser le casque à une température située entre 5 °C et 35 °C (entre 41 °F et 104 °F).
• N'échappez pas le transmetteur et le casque, ne les heurtez pas et ne leur faites pas subir de chocs violents de quelque nature que ce soit, car ceci pourrait endommager l'appareil.

Remarques pour éviter d'endommager votre ouïe lors de l'utilisation du casque

Évitez d'utiliser le casque à un volume élevé. Les spécialistes de l'audition déconseillent une utilisation prolongée à volume trop élevé. Si vous percevez un sifflement dans les oreilles, baissez le volume ou cessez d'utiliser le casque.

Respect de votre entourage

Maintenez le volume à un niveau modéré. Cela vous permet d'entendre les sons extérieurs tout en respectant votre entourage.

Si vous avez des questions ou des problèmes concernant le fonctionnement de cet appareil, qui ne sont pas abordés dans ce mode d'emploi, consultez votre détaillant Sony le plus proche.

Veillez à apporter le casque ainsi que le transmetteur à votre détaillant Sony lorsque l'appareil a besoin d'être réparé.

Dépannage

Pas de son/Son étouffé

→ Mettez le transmetteur, puis le casque sous tension.
→ Vérifiez le raccordement de l'appareil audio et vidéo ou de adaptateur secteur.
→ Vérifiez que l'appareil audio et vidéo raccordé au transmetteur est mis sous tension.
→ Si le transmetteur est raccordé à la prise de casque, augmentez le volume de l'appareil audio et vidéo raccordé au transmetteur.
→ La fonction de coupure du son est activée.

• Vérifiez s'il y a un obstacle entre le transmetteur et le casque.
• Utilisez le casque à proximité du transmetteur.
• Modifiez la position et l'angle du transmetteur.

→ Le voyant d'alimentation du casque faiblit, clignote ou s'éteint.

- Remplacez la pile par une neuve. Si le voyant d'alimentation reste éteint après que la pile a été remplacée, apportez votre casque chez un détaillant Sony.

→ Si vous raccordez les prises LINE OUT de l'appareil raccordé aux prises PHONES IN du transmetteur, il est possible que le volume soit trop faible. Utilisez les prises LINE IN du transmetteur à la place. Reportez-vous à la section « Installation du transmetteur ».

Son déformé

→ Si le transmetteur est raccordé à la prise de casque, baissez le volume de l'appareil audio et vidéo raccordé au transmetteur.
→ Le voyant d'alimentation du casque faiblit, clignote ou s'éteint.

- Remplacez la pile par une neuve. Si le voyant d'alimentation reste éteint après que la pile a été remplacée, apportez votre casque chez un

détaillant Sony.

→ Si vous raccordez les prises de casque de l'appareil raccordé à la prise LINE IN du transmetteur, il est possible que le son soit déformé lorsque vous augmentez le volume. Utilisez les prises PHONES IN du transmetteur à la place. Reportez-vous à la section « Installation du transmetteur ».

Fort bruit de fond

Rapprochez-vous du transmetteur. (Au fur et à mesure que vous vous éloignez du transmetteur, il se peut que vous entendiez de plus en plus de parasites. Ces phénomènes sont inhérents à la communication par rayons infrarouges et n'indiquent pas qu'il y a un problème au niveau de l'appareil.)
→ Vérifiez s'il y a un obstacle entre le transmetteur et le casque.
→ Vérifiez que vous ne couvrez pas les capteurs de rayons infrarouges avec la main ou les cheveux.
→ Si vous utilisez le casque à proximité d'une fenêtre où la lumière du soleil est trop forte, tirez les rideaux ou les stores pour couper l'entrée directe des rayons du soleil, ou utilisez le casque loin de la lumière du soleil.
→ Modifiez la position ou l'angle du transmetteur.
→ Si le transmetteur est raccordé à la prise de casque, augmentez le volume de l'appareil audio et vidéo raccordé au transmetteur.
→ Le voyant d'alimentation du casque faiblit, clignote ou s'éteint.

- Remplacez la pile par une neuve. Si le voyant d'alimentation reste éteint après que la pile a été remplacée, apportez votre casque chez un détaillant Sony.

→ Lorsque vous avez un autre transmetteur, vérifiez si plusieurs transmetteurs sont utilisés simultanément.

- Mettez l'autre transmetteur hors tension ou déplacez-le hors de la zone de portée de ce transmetteur.

ADVERTENCIA
