MDR-IF140K - Auriculares SONY - Manual de uso y guía de instrucciones gratis

Marca	Sony
Modelo	MDR-IF140K
Tipo de producto	Auriculares estéreo inalámbricos por infrarrojos
Transmisor	TMR-IF130
Auriculares	MDR-IF140
Dimensiones del transmisor	Aproximadamente 152 × 38 × 72 mm (an/al/pr)
Peso del transmisor	Aproximadamente 75 g
Peso de los auriculares (con pila)	Aproximadamente 125 g
Alimentación del transmisor	Adaptador de corriente suministrado (120 V/230 V CA según país)
Alimentación de los auriculares	1 pila AAA (alcalina o de manganeso)
Duración de la pila (alcalina)	Hasta 60 horas
Duración de la pila (manganeso)	Hasta 28 horas
Frecuencia portadora	Derecho: 2,8 MHz, Izquierdo: 2,3 MHz
Respuesta en frecuencia	18 a 22 000 Hz
Alcance efectivo	Hasta 7 metros
Sistema de modulación	Modulación de frecuencia (FM)
Funciones principales	Transmisión por infrarrojos, diadema autoajustable, control de volumen único, función de silencio, apagado automático del transmisor
Mantenimiento y limpieza	Limpiar con un paño seco; no usar productos abrasivos ni disolventes
Seguridad	No exponer a la lluvia ni a la humedad; no abrir la carcasa; usar solo el adaptador suministrado; evitar volúmenes altos prolongados
Piezas de repuesto y reparabilidad	Almohadillas reemplazables (disponibles en Sony); pila reemplazable
Accesorios suministrados	Adaptador de corriente, cable de conexión, adaptador de conector Unimatch

Preguntas frecuentes - MDR-IF140K SONY

¿Cómo instalar la pila en los auriculares Sony MDR-IF140K?

Abra la tapa del compartimento de la pila situado en la carcasa del auricular izquierdo. Inserte una pila AAA (alcalina o de manganeso) respetando la polaridad (+ y -). Cierre la tapa. El indicador de encendido se ilumina en rojo cuando los auriculares están encendidos.

¿Cuál es el alcance máximo de los auriculares por infrarrojos?

El alcance efectivo es de aproximadamente 7 metros (23 pies) en un ángulo de 45 grados con respecto al transmisor. Más allá, pueden aparecer parásitos y el sonido puede cortarse automáticamente.

¿Cómo conectar el transmisor a un televisor o a una fuente de audio?

Utilice el cable de conexión suministrado. Si la fuente tiene una toma de auriculares (PHONES), enchufe el miniconector estéreo en la toma PHONES IN del transmisor. Si tiene tomas LINE OUT, enchufe los conectores RCA en las tomas LINE IN del transmisor. Adapte con el adaptador Unimatch si es necesario.

¿Qué hacer si el sonido se corta o tiene parásitos?

La función silencio se activa si los rayos infrarrojos están obstruidos o si está fuera del alcance. Acérquese al transmisor, retire cualquier obstáculo entre los auriculares y el transmisor, u oriente los sensores infrarrojos hacia el transmisor. Verifique también que la pila no esté baja.

¿Cómo reemplazar las almohadillas de los auriculares?

Tire suavemente de la almohadilla vieja para quitarla. Coloque la nueva almohadilla alrededor de la carcasa del auricular presionando hasta que quede bien ajustada. Las almohadillas de repuesto están disponibles en su distribuidor Sony.

¿Cuál es la duración de la pila y cómo saber cuándo reemplazarla?

Con una pila alcalina AAA, la duración es de aproximadamente 60 horas; con una pila de manganeso, aproximadamente 28 horas. Cuando el indicador de encendido se debilite, el sonido se distorsione o tenga parásitos, reemplace la pila lo antes posible.

¿Puedo usar un adaptador de corriente no suministrado?

No, use solo el adaptador de corriente suministrado con el transmisor. El uso de otro adaptador puede dañar el aparato. Si su adaptador tiene un selector de voltaje, ajústelo al voltaje de su país antes de enchufar.

¿Cómo evitar dañar mi oído con estos auriculares?

Evite escuchar a alto volumen durante períodos prolongados. Comience siempre con un volumen bajo y aumente gradualmente. Si escucha un silbido en los oídos, baje el volumen o deje de escuchar. Respete también a su entorno manteniendo un volumen moderado.

¿Qué hacer si el transmisor no se enciende?

Verifique que el adaptador de corriente esté correctamente conectado al transmisor y a una toma de corriente funcional. Asegúrese de que la fuente de audio esté encendida y que haya señal de audio (el transmisor se enciende automáticamente al recibir una señal). Si el problema persiste, contacte a un distribuidor Sony.

El sonido está distorsionado, ¿qué debo verificar?

Si el transmisor está conectado a la toma de auriculares, baje el volumen de la fuente de audio. Verifique que la pila de los auriculares no esté baja. Si usa la toma LINE IN del transmisor con una fuente de alto volumen, el sonido puede distorsionarse: use mejor la toma PHONES IN. Asegúrese también de que no haya interferencia de luz directa.

MANUAL DE USUARIO MDR-IF140K SONY

Manual de instrucciones ____ ES

MDR-IF140K

WARNING

To prevent fire or shock hazard, do not expose the unit to rain or moisture.

Para evitar incendios o el riesgo de electrocución, no exponga la unidad a la lluvia ni a la humedad.

Para evitar el riesgo de incendio o electrocución, no coloque sobre el aparato objetos que contengan líquidos como, por ejemplo, un jarrón.

Para evitar descargas eléctricas, no abra la unidad. En caso de avería, solicite los servicios de personal cualificado solamente.

No sitúe el aparato en un espacio cerrado, como una estantería o un armario empotrado.

La validez de la marca CE está limitada a aquellos países en los que la legislación la impone, principalmente los países del EEE (Espacio económico europeo).

Tratamiento de los equipos eléctricos y electrónicos al final de su vida útil (Aplicable en la Unión Europea y en países europeos con sistemas de recogida selectiva de residuos)

Este símbolo en su equipo o su embalaje indica que el presente producto no puede ser tratado como residuos domésticos normales, sino que deben entregarse en el correspondiente punto de recogida de equipos eléctricos y electrónicos. Asegurándose de que este producto es desechado correctamente, Ud. está ayudando a prevenir las consecuencias negativas para el medio ambiente y la salud humana que podrían derivarse de la incorrecta manipulación de este producto. El reciclaje de materiales ayuda a conservar las reservas naturales. Para recibir información detallada sobre el reciclaje de este producto, por favor, contacte con su ayuntamiento, su punto de recogida más cercano o el distribuidor donde adquirió el producto.

¡Bienvenido!

Gracias por adquirir este sistema de auriculares estéreo inalámbricos MDR-IF140K de Sony. Antes de utilizar la unidad, lea este manual atentamente y consérvelo para consultarlo en el futuro.

El MDR-IF140K es un sistema de auriculares estéreo inalámbricos que utiliza transmisión infrarroja. Puede disfrutar escuchando un programa sin las limitaciones que supone el cable de los auriculares simplemente conectando el transmisor al televisor o a componentes de audio equipados con una toma de auriculares o una toma de salida de línea.

• Sistema de auriculares infrarrojos inalámbricos, silenciosos, resistente al ruido externo, etc.
• Rango de recepción infrarroja amplio de hasta 7 m.
• Mecanismo de autoajuste de la cinta que elimina la necesidad de ajustarla.
• Control VOL único que ajusta el volumen derecho e izquierdo de los auriculares.

Índice

Procedimientos iniciales

Desembalaje 4

Inserción de la pila 5

Instalación del transmisor ...... 6

Uso del sistema

Recepción de un programa...... 8

Área efectiva del transmisor ..... 10

Sustitución de las almohadillas de los auriculares .... 10

Información adicional

Especificaciones.... 11

Precauciones 12

Solución de problemas ...... 13

Desembalaje

Antes de usar los auriculares, compruebe que dispone de los siguientes elementos:

• Transmisor TMR-IF130 (1)

- Adaptador de alimentación de CA (1)

- Cable conector (1) (conectores fonográficos ⇌ miniconector estéreo)

- Adaptador de conector Unimatch (1) (minitoma estéreo conector fonográfico estéreo)

• Auriculares MDR-IF140 (1)

Inserción de la pila

1 Abra la tapa del compartimiento de la pila del auricular izquierdo.

2 Inserte la pila seca de tamaño AAA en el compartimiento de la pila haciendo coincidir el terminal ⊕ de la pila con el ⊕ del compartimiento.

3 Cierre la tapa del compartimiento de la pila.

*1 a 1 kHz, una salida de 1 mW+1 mW

*2 El tiempo indicado arriba puede variar en función de la temperatura o las condiciones de uso.

Notas acerca de la pila

• No cargue la pila seca.
• No transporte la pila seca junto con monedas u otros objetos metálicos. Puede generar calor si los terminales positivo y negativo de la pila entran accidentalmente en contacto con objetos metálicos.
• Cuando no vaya a emplear la unidad durante mucho tiempo, extraiga la pila para evitar daños por fugas de la misma o corrosión.

Cuándo sustituir la pila

Cuando la pila se agota, el indicador luminoso de alimentación se atenúa o el sonido se distorsiona o se vuelve ruidoso. Sustituya la pila por una nueva en cuanto sea posible.

Instalación del transmisor

El transmisor está equipado con dos tomas de entrada, lo que permite la conexión a las tomas de salida especificadas: PHONES IN a la toma de los auriculares y LINE IN a las tomas LINE OUT del equipo conectado.

1 Conecte el transmisor a un componente de audio/video.

Seleccione el método A o B, de acuerdo con el tipo de toma de salida del componente AV que esté utilizando.

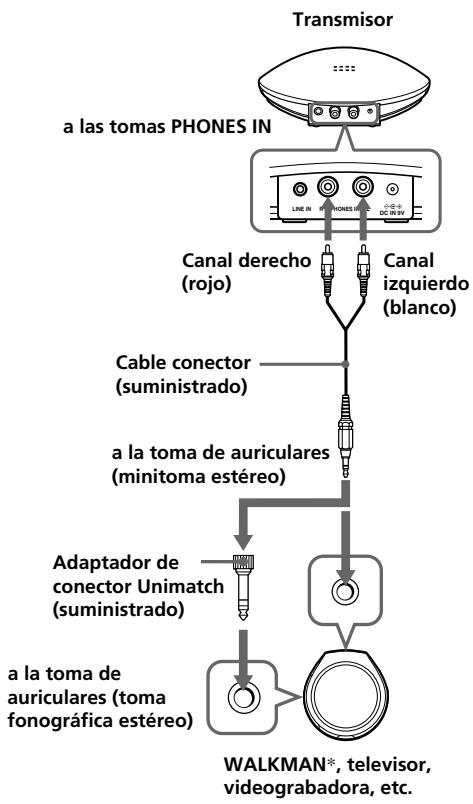

A Al realizar la conexión a una toma de auriculares

Realice la conexión a la toma PHONES IN del transmisor.

* WALKMAN es una marca registrada de Sony Corporation que representa los productos audífonos estéreo.

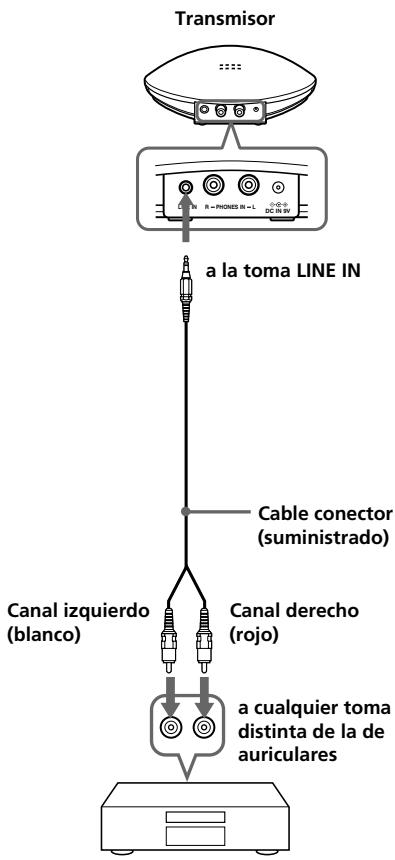

B Al realizar la conexión a cualquier toma distinta de la de auriculares

Realice la conexión a las tomas LINE IN del transmisor.

Estéreo, televisor, videograbadora, etc.

Nota

Si el componente de AV dispone de una minitoma estéreo (LINE OUT), conecte dicha minitoma a la toma LINE IN del transmisor mediante el cable conector RK-G136, que se vende por separado. Si conecta la toma LINE OUT del componente AV a la toma PHONES IN del transmisor, es posible que el volumen sea demasiado bajo.

2 Si el adaptador de alimentación de CA está equipado con un selector de voltaje, ajustelo según el voltaje de alimentación correspondiente a su zona con un destornillador antes de conectar el adaptador de CA a una toma de CA.

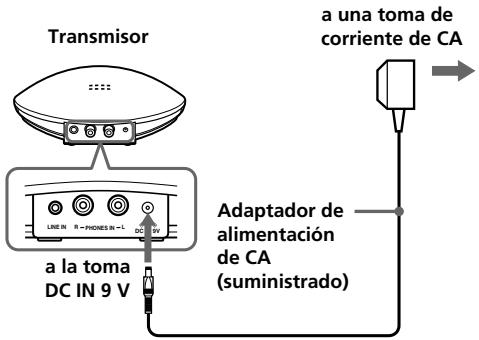

3 Conecte el transmisor a la fuente de alimentación.

(continúa)

Notas

• No realice al mismo tiempo conexiones a las tomas PHONES IN y LINE IN. Si conecta dos componentes audiovisuales a ambas tomas al mismo tiempo, las dos señales de audio pueden emitirse de forma mezclada.
• Utilice solamente el adaptador de alimentación de CA suministrado. No utilice ningún otro adaptador de CA.

Conector de polaridad unificada

- Al conectar el cable conector directamente a una toma de auriculares (minitoma monoaural), es posible que no reciba la señal de audio del canal derecho. En tal caso, use el adaptador de conector PC-236MS (minitoma estéreo miniconector monoaural), que se vende por separado, entre el cable conector y la toma del auriculares.

Recepción de un programa

Antes de la recepción

Para evitar daños en los oídos, primero disminuya el volumen.

1 Encienda el componente de audio/video que está conectado al transmisor.

Cuando el sistema recibe la señal de audio, el transmisor se enciende automáticamente y los emisores de infrarrojos emiten luz. Si el transmisor está conectado a la toma de auriculares, suba el control de volumen del componente de la fuente de audio lo más alto posible sin distorsionar la señal de audio.

2 Encienda los auriculares.

El indicador luminoso de alimentación de la parte superior del auricular derecho se ilumina en rojo.

Asegúrese de poner el auricular derecho (R) en la oreja derecha y el izquierdo (L) en la oreja izquierda.

4 Inicie la reproducción del componente conectado al transmisor.

5 Ajuste el volumen.

Si cubre los sensores de infrarrojos con las manos al ajustar el volumen, se activará la función de silenciamiento y es posible que no pueda ajustar el volumen. En este caso, acérquese al transmisor o bien oriente los emisores infrarrojos del auricular izquierdo hacia el transmisor.

Después de escuchar los programas

Quítese los auriculares y después apague la alimentación.

Nota

Es posible que escuche algo de ruido si desconecta el adaptador de alimentación de CA del transmisor antes de quitarse los auriculares.

Si el ruido aumenta, el sonido se silencia automáticamente

— Función de silenciamiento

Si los rayos infrarrojos se ven obstruidos o si los auriculares se usan fuera de su rango efectivo, aumentará el ruido y la recepción del sonido será defectuosa. Para evitar un posible daño a los oídos como resultado de este ruido, esta función silencia todo sonido procedente de los auriculares. El sonido se recupera automáticamente al acercarse al transmisor o al eliminarse la obstrucción.

Si no se recibe ninguna señal de audio durante más de 5 minutos aproximadamente

El transmisor se apaga automáticamente.

Nota

Es posible que el brillo de los emisores de infrarrojos no sea uniforme; esto no es un problema de funcionamiento.

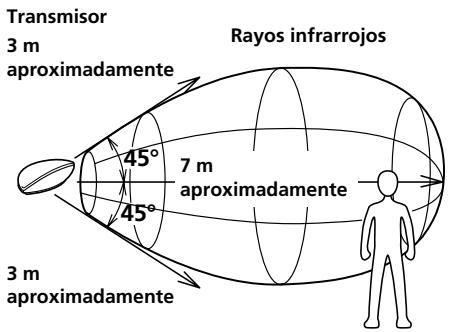

Área efectiva del transmisor

La ilustración que aparece abajo muestra el área aproximada que cubren los rayos infrarrojos emitidos desde el transmisor.

Notas

• Si utiliza los auriculares a una distancia demasiado grande del transmisor, es posible que escuche un ruido siseante, y si hay algún objeto entre los auriculares y el transmisor, se puede interrumpir el sonido. Estos fenómenos son inherentes a la comunicación por rayos infrarrojos y no indican que haya ningún problema con el propio sistema.
• No cubra los sensores de infrarrojos con las manos o el pelo.
• Cuando use los auriculares dentro del área indicada en la ilustración que aparece arriba, el transmisor puede colocarse delante, detrás o a un lado de usted.
• El ruido que puede escuchar a través de los auriculares puede variar en función de la posición del transmisor y las condiciones de la sala. Se recomienda que coloque el transmisor en el sitio que produzca el sonido más claro.
• No use este sistema en áreas expuestas a la luz directa del sol o a una luz muy brillante. Puede interrumpirse el sonido.
• Las pantallas de plasma pueden interferir con el funcionamiento normal de este sistema.

Sustitución de las almohadillas de los auriculares

Las almohadillas de los auriculares son reemplazables. Si se ensucian o desgastan, sustitúyalas tal y como se ilustra a continuación.

Las almohadillas no están disponibles comercialmente. Puede pedir unas nuevas en la tienda donde compró este sistema o a su distribuidor Sony más cercano.

1 Quite la almohadilla vieja tirando de ella.

2 Coloque la almohadilla nueva alrededor del auricular.

Sistema de modulación

Modulación de frecuencia

Frecuencia del portador:

Derecho 2,8 MHz

Izquierdo 2,3 MHz

Respuesta de frecuencia

18 - 22.000 Hz.

Transmisor TMR-IF130

Fuente de alimentación

La toma cc IN 9 V admite la energía proporcionada por el adaptador de alimentación de CA para su uso con los voltajes siguientes:

Lugar de adquisición	Voltaje de alimentación
EE.UU.	ca de 120 V, 60 Hz
Reino Unido	ca de 230 V, 50 Hz
Países europeos	ca de 230 V, 50 Hz
Japón (excepto el modelo doméstico para Japón)	ca de 110 V/120 V/220 V/240 V, 50/60 Hz
Otros países	ca 220 – 230 V, 50/60 Hz o ca 120 V, 60 Hz

Entrada de audio

Tomas fonográficas, minitoma estéreo

Dimensiones Aprox. 152 × 38 × 72 mm (an/al/prf)

Masa Aprox. 75 g

Auriculares MDR-IF140

Fuente de alimentación

Pila seca (tamaño AAA)

Masa Aprox. 125 g, incluida la pila

Accesorios suministrados

Adaptador de alimentación de CA (1)

Cable conector (1 miniconector estéreo de 1 m aproximadamente 2 conectores fonográficos) (1)

Adaptador de conector Unimatch (minitoma estéreo conector fonográfico estéreo) (1)

Manual de instrucciones (1)

Accesorios opcionales

- Si realiza la conexión con una minitoma estéreo (LINE OUT)

RK-G136

(1 miniconector estéreo de 1,5 m ↔ 1 miniconectores estéreo)

- Si no se recibe sonido por el canal derecho con el cable conector suministrado enchufado a la toma de auriculares.

Adaptador de conector PC-236MS (minitoma estéreo ↔ miniconector monoaural)

- Si perdió el adaptador de conector suministrado.

Adaptador de conector PC-234S

(minitoma estéreo ↔ conector fonográfico estéreo)

- Si perdió el cable conector suministrado. RK-G129

(1 miniconector estéreo de 1,5 m ↔ 2 conectores fonográficos)

El diseño y las especificaciones están sujetos a cambios sin previo aviso.

Precauciones

• Cuando no se vaya a usar el transmisor durante un período prolongado de tiempo, desconecte el adaptador de alimentación de CA de la toma de CA agarrando el enchufe y extraiga la pila para evitar daños causados por fugas en la misma y la consecuente corrosión.
• No deje el sistema de auriculares estéreo inalámbricos en un lugar expuesto a la luz directa del sol, calor o humedad (se recomienda usar los auriculares a una temperatura de entre 5°C y 35°C).
• No deje caer, golpee ni someta de otra forma al transmisor o a los auriculares a impactos fuertes de ningún tipo. Puede dañarse el producto.

Notas sobre la prevención de daños en los oídos causados por los auriculares

Evite usar los auriculares a un volumen alto. Los expertos en audición desaconsejan una reproducción continua, a alto volumen y prolongada. Si escucha un pitido en los oídos, baje el volumen o deje de usarlos.

Respeto a los demás

Mantenga el volumen a un nivel moderado. Esto le permitirá escuchar sonidos externos y mostrar consideración a las personas que lo rodean.

Si desea realizar alguna consulta o solucionar algún problema relativo al sistema y que este manual no trate, consulte con el distribuidor Sony más cercano a su domicilio.

Recuerde llevar los auriculares y el transmisor al distribuidor Sony cuando necesite un trabajo de reparación.

Solución de problemas

Sin sonido/sonido amortiguado

→ Primero encienda el transmisor y luego póngase los auriculares.
→ Compruebe la conexión del equipo de audio/video y el adaptador de alimentación de CA.
→ Compruebe que esté encendido el equipo de audio/video conectado al transmisor.
→ Si el transmisor está conectado a la toma de auriculares, suba el volumen del equipo de audio/video conectado al transmisor.
→ La función de silenciamiento está activada.

• Compruebe que no haya algún objeto entre el transmisor y los auriculares.
• Use los auriculares cerca del transmisor.
• Cambie la posición y ángulo del transmisor.

→ El indicador luminoso de alimentación de los auriculares se atenúa, parpadea o se apaga.

- Sustituya la pila seca por una nueva. Si el indicador luminoso de alimentación sigue apagado después de sustituir la pila, lleve los auriculares a un distribuidor Sony.

→ Si conecta las tomas LINE OUT del equipo conectado con las tomas PHONES IN del transmisor, es posible que el volumen sea demasiado bajo. En vez de ello, use las tomas LINE IN del transmisor. Consulte “Instalación del transmisor”.

Sonido distorsionado

→ Si el transmisor está conectado a la toma de auriculares, baje el volumen del equipo de audio/video conectado al transmisor.
→ El indicador luminoso de alimentación de los auriculares se atenúa, parpadea o se apaga.

- Sustituya la pila seca por una nueva. Si el indicador luminoso de alimentación sigue apagado después de sustituir la pila, lleve los auriculares a un distribuidor Sony.

→ Si conecta las tomas de auriculares del equipo conectado con la toma LINE IN del transmisor, es posible que el sonido se distorsione al subir el volumen. En vez de ello, use las tomas PHONES IN del transmisor. Consulte “Instalación del transmisor”.

Ruido de fondo alto

→ Acérquese al transmisor. (Conforme se aleje del transmisor, es probable que se escuche más ruido. Esto es inherente a la comunicación mediante rayos infrarrojos y no significa que la unidad tenga ningún problema.)
→ Compruebe que no haya algún objeto entre el transmisor y los auriculares.
→ Compruebe que los sensores de infrarrojos no están cubiertos con las manos o el pelo.
→ Si usa los auriculares cerca de una ventana donde la luz del sol sea muy fuerte, cierre las cortinas o persianas para impedir la entrada de luz directa del sol, o bien use los auriculares apartados de la luz solar.
→ Cambie la posición o ángulo del transmisor.
→ Si el transmisor está conectado a la toma de auriculares, suba el volumen del equipo de audio/video conectado al transmisor.
→ El indicador luminoso de alimentación de los auriculares se atenúa, parpadea o se apaga.

- Sustituya la pila seca por una nueva. Si el indicador luminoso de alimentación sigue apagado después de sustituir la pila, lleve los auriculares a un distribuidor Sony.

→ Si tiene otro transmisor, compruebe que no se esté usando más de uno a la vez.

- Apague el transmisor o trasládese a un sitio fuera del rango de este transmisor.
