MODE D'EMPLOI DPS-V55M SONY

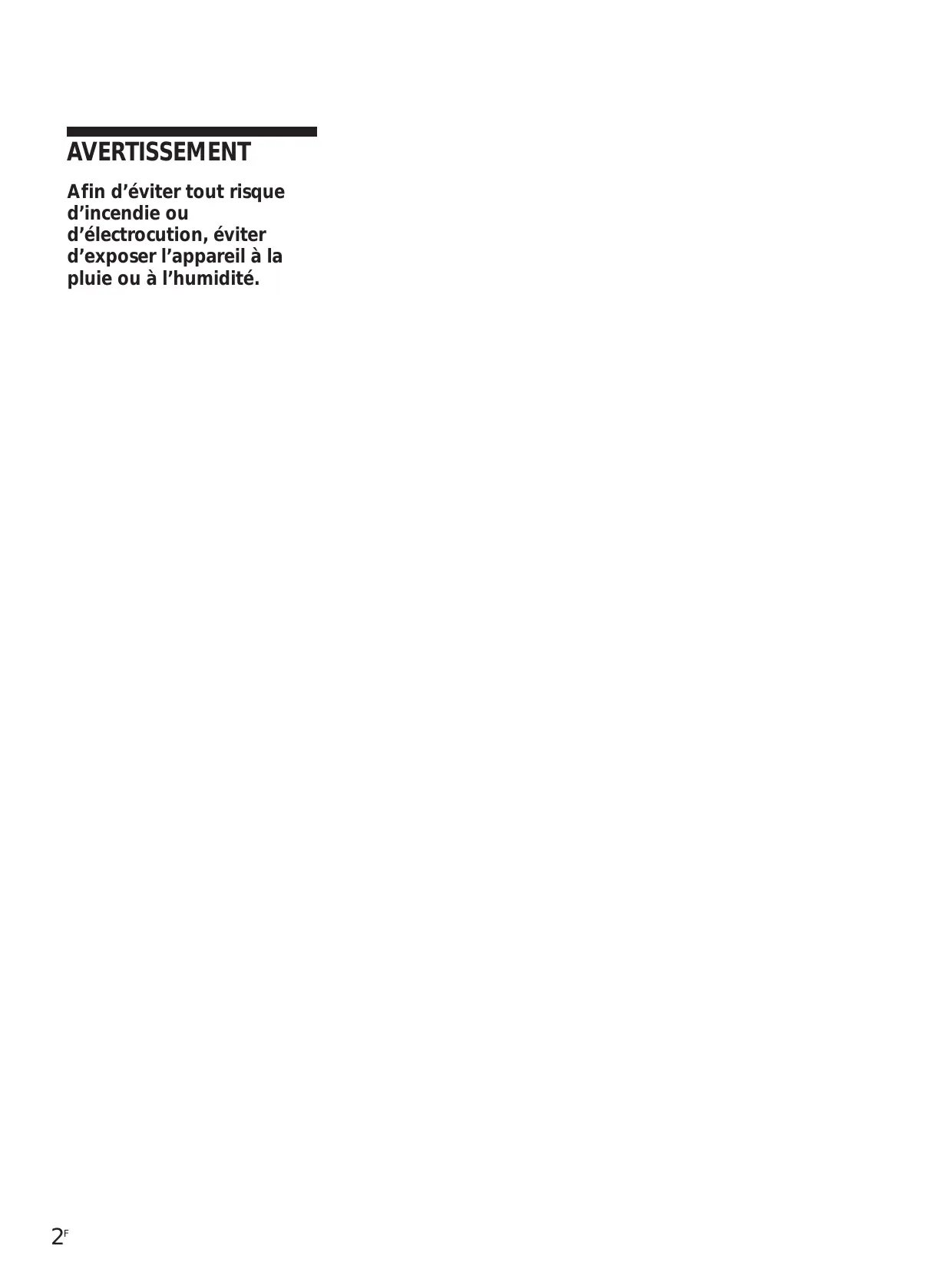

Afin d'éviter tout risque d'incendie ou d'électrocution, évitez d'exposer l'appareil à la pluie ou à l'humidité.
Bienvenue
Nous vous remercions d'avoir acheté ce Proesseur Multi-effets Sony. Avant d'utiliser cet appareil, veuillez lire attentivement ce manuel que vous conserverez pour toute référence ultérieure.
Informations préliminaires
Caractéristiques principales 4
Comment utiliser ce manuel 4

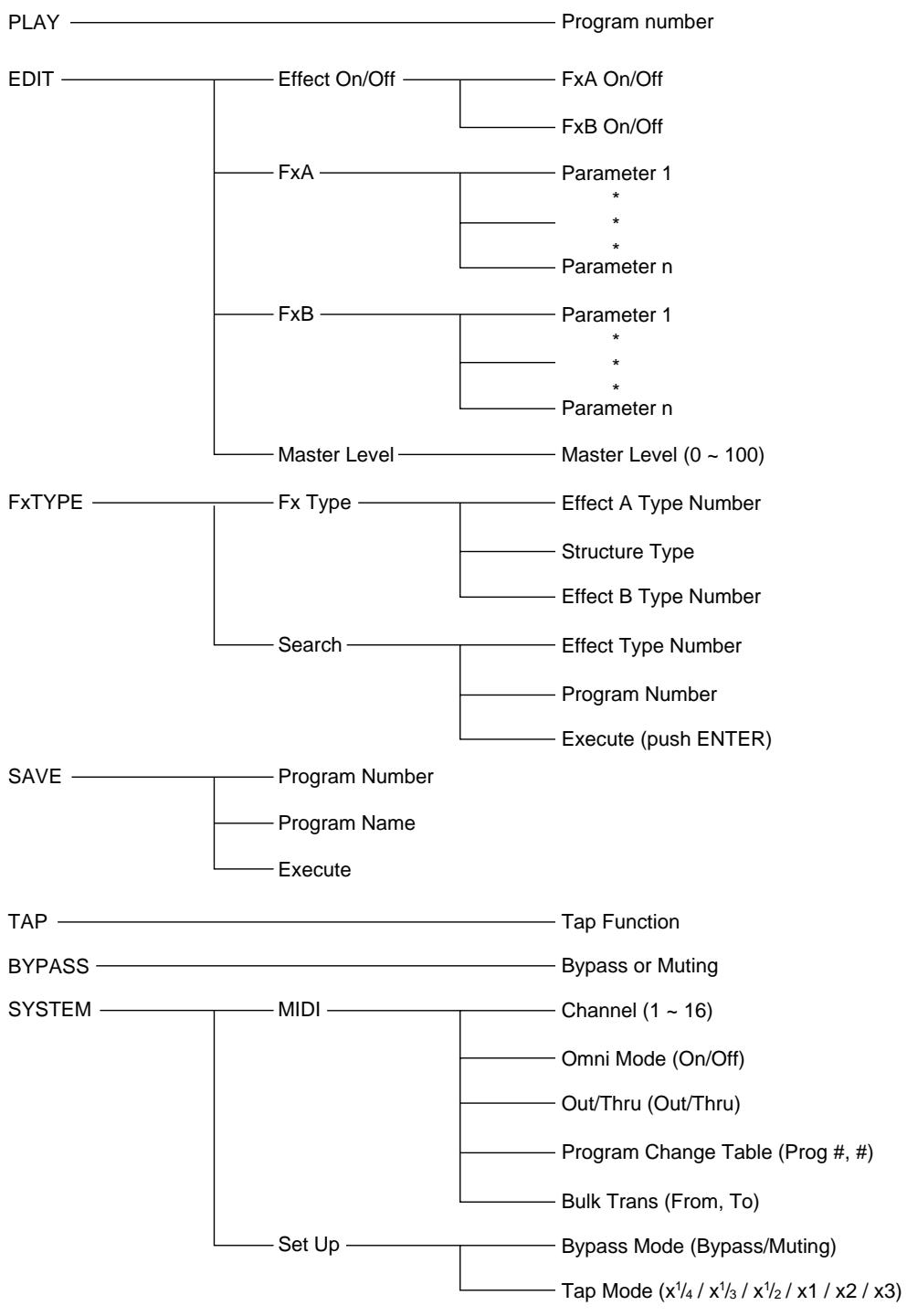

Hiérarchie Fonctionnelle 5
Appellation et fonctions des organes 6
Fonctionnement des algorithmes d'effet et des structures de programme 8
Connexions fondamentales 9
Opérations de base
Sélection d'un programme 10
Légende de l'affichage 11
Sortie sans effets (BYPASS) 11
Sélection de programmes par bloc d'effets 12
Édition d'un programme
Sélection des effets 13
Sélection de la structure 14

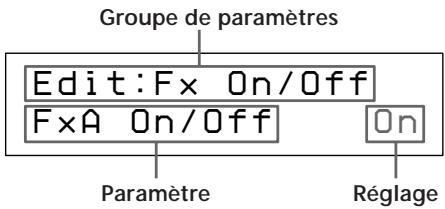

Changement des paramètres 14
Utilisation de la fonction TAP 15
Sauvegarde d'un programme 16
Réglages de l'environnement du système
Réglages MIDI 17
Autres réglages 18
Informations complémentaires
Rétablissement des réglages d'usine 19
Remplacement de la pile de sauvegarde de la mémoire 19
Guide de dépannage 19
Precautions 20
Spécifications 20
Charte d'implémentation MIDI (à l'intérieur de la couverture dos)
Tableaux d'espace (Couverture dos)
Caractéristiques principales
Le DPS-V55M est un processeur multi-effets quatre canaux.
Construction à quatre canaux
Le DPS-V55M est doté de quatre entrées (et sorties) et peut diriger les signaux d'entrée de différentes façons selon les algorithmes d'effet et les structures de programme choisisis.
Le DPS-V55M présente en tout 45 algorithmes d'effet différents, qui se divisent en trois catégories : 4 canaux (4ch), 2 canaux (stéréo) (2ch) et mono (Mono-Pair). Chaque effet contient plusieurs paramètres ajustables qui permettent de le modifier facilement. Par ailleurs, les effets 2ch et/ou Mono-Pair peuvent être associés à l'intérieur d'un programme. La structure de ce programme pourrait être commutée pour un traitement série ou parallèle, ce qui permettra de tirer pleinement parti de la construction à 4 canaux.
Environnement d'utilisation convivial
Une des préoccupations centrales lors de la création du DPS-V55M a été de fournir un système d'exploitation intuitif permettant un contrôle précis du son. Ainsi, les touches EDIT PARAMETER offrent un accès direct aux divers paramètres d'effet.
Grands blocs de mémoire
En plus des 200 programmes préréglés (numérotés 001 à 200) créés par les musiciens et les ingénieurs du son du monde entier (mémoire PRESET), la mémoire Utilisateur offre suffisamment d'espace pour stocker 200 programmes d'effets originaux de votre propre cru (numérotés 201 à 400). Une fonction de recherche a été incluse pour retrouver ces programmes même si l'on ne se souvient plus de leur numéro.
Fonction de recherche
Cette fonction sert à localiser des programmes en spécifique le type d'effets qu'ils contiennent. (Cf. page 12.)
Fonction TAP
Cette fonction sert à ajuster ou à activer certains paramètres par une simple frappe de la touche ENTER (TAP). (Cf. page 15.)
Compatibilité MIDI
L'interface MIDI permet d'exécuter un changement de programme et les opérations de sauvegarde de données. (Cf. page 17.)
Comment utiliser ce manuel
Ce mode d'emploi décrit l'installation et les démarches d'utilisation du processeur multi-effets DPS-V55M.
Avant d'utiliser cet appareil, nous vous conseillons de jeter un coup d'œil au tableau intitulé “Hierarchy Fonctionnelle” en page 5 et de lire “Fonctionnement des algorithmes d'effet et des structures de programme” en page 8 afin de vous familiariser avec cet appareil.
Le chapitre “Connexions fondamentales” vous montre les différentes liaisons entre cet appareil et les instruments, mixeurs et/ou autres composants.
Les autres chapitres concernent le fonctionnement proprement dit de l'appareil. Consultez-les au besoin.
Pour des informations particulières sur les effets et les paramètres, reportez-vous à “Guide des paramètres d'effet”. Pour les détails sur la mémoire, consultez le “Catalogue de la mémoire préconfigurée”.
L'icône suivante est utilisée dans ce manuel:
Elle signale des conseils et suggestions visant à vous faciliter la tâche.

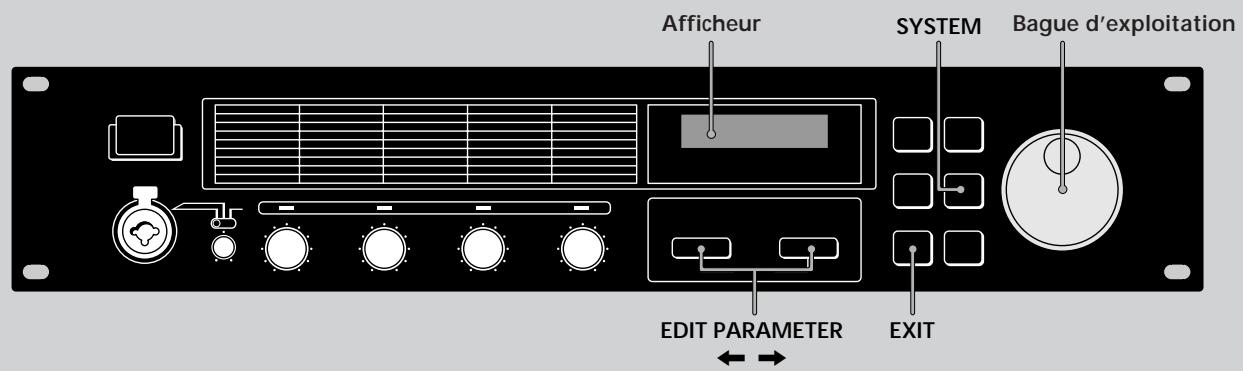

Appellation et fonctions des organes

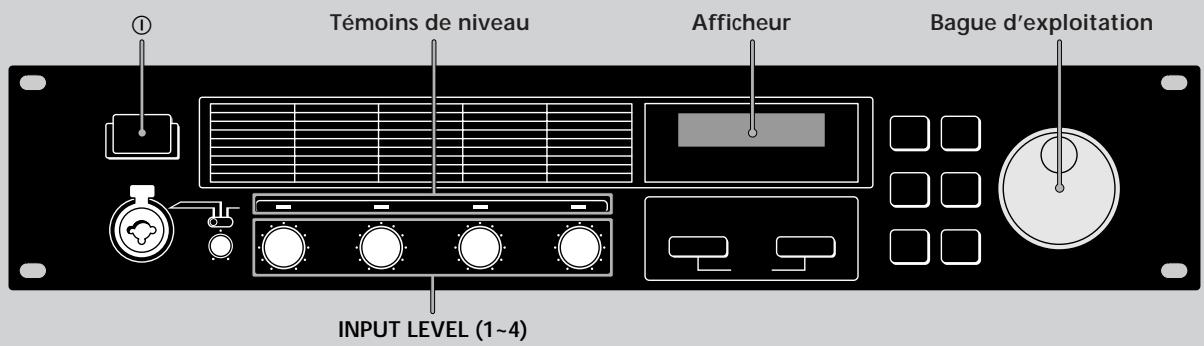

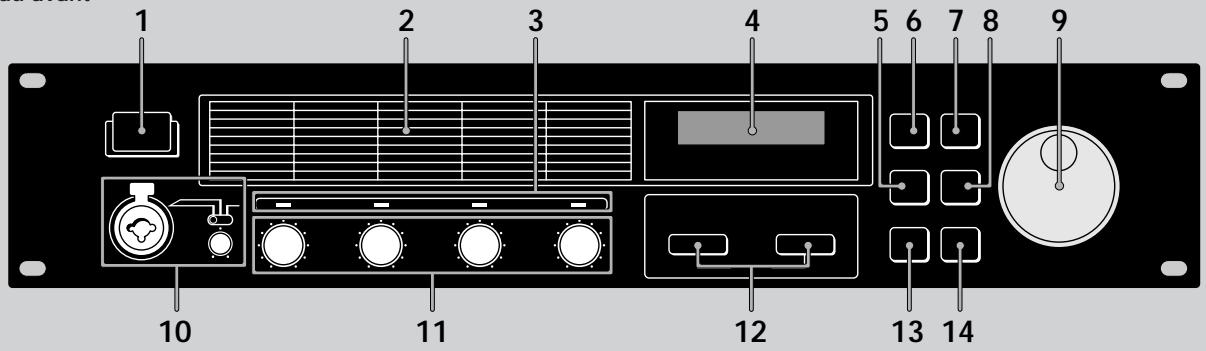

Panneau avant
1 Interrupteur d'alimentation (①)
Cet interrupteur met l'appareil sous et hors tension. À la mise sous tension, le dernier effet mémorisé qui a été utilisé est rappelé et le mode de lecture est automatiquement activé.
2 Liste des algorithms d'effet
Numéros et noms des 45 algorithmes d'effet proposés. Les nombres 01-09 sont des algorithmes 4 canaux, les nombres 10-36 sont des algorithmes 2ch et les nombres 37-45 sont des algorithmes Mono-Pair. (Reportez-vous à “Fonctionnement des algorithmes d'effet et des structures de programme” en page 8 pour les détails.)
3 Témoins de niveau d'entrée
Ils s'allument en vert clair, orange ou rouge pour indiquer la puissance du signal fourni au canal correspondant (1~4).
Vert = -30 dB; Orange = -6 dB; Rouge = crête (supérieur à -2 dB)
4 Afficheur
Il indique diverses informations, telles que les numéros et les noms de programme, les numéros et les noms d'effet, les structures, les valeurs de paramètre, etc.
5 Touche de recherche (Fx TYPE (SEARCH))
Ellesertaselectionnerun type d'effetouune structure deprogramme, aisinqu'researcher unprogramme selonle type d'effetsqu'ilcontient(Cf. page12).
6 Touche de découplage (BYPASS)
Elle sert à activer ou désactiver le programme sélectionné. (Elle sert aussi à couper la sortie du processeur, Cf. page 18.)
7 Touche de sauvegarde (SAVE)
Utilisez cette touche pour sauvegarder un programme personnalisé.
8 Touche d'accès (SYSTEM)
Utilisez cette touche pour accéder aux paramètres MIDI et de configuration du système.
9 Bague d'exploitation
Elle sert à sélectionner les numéros de programme et à faire les réglages de paramètres.
10 Prise d'entrée microphone (MIC IN)
Pour le raccordement d'un microphone à connecteur XLR ou à jack 6,35.
Commutateur de sélection du microphone Il sert à sélectionner le canal auquel le signal fourni à la prise MIC IN sera affecté.
CH-1: au canal 1 (les signaux fournis à la prise INPUT 1 sur le panneau arrêté seront coupés).
CH-1+2: aux canaux 1 et 2 (les signaux fournis aux prises INPUT 1 et 2 sur le panneau arrêté seront coupés).
REAR: le signal entrant par la prise MIC IN est coupé et seul le son fourni aux entrées arrêt (1~4) est traité.
Boutons de réglage du niveau du GAIN du microphone (MIC GAIN)
Tournez le bouton vers la gauche ou la droite pour ajuster le niveau d'entrée du signal fourni à la prise MIC IN (jusqu'à 40 dB).
11 Boutons de réglage du niveau d'entrée (INPUT LEVEL)
Tournez le bouton vers la gauche ou la droite pour ajuster le niveau d'entrée du canal correspondant (1~4). Le niveau d'entrée peut être augmenté sans écrétement jusqu'à 12 dB au-dessus de l'unité*.
- Quand les niveaux d'entrée et de sortie sont identiques. (Sur cet appareil, une unité est atteinte quand le repère sur le bouton INPUT LEVEL est dirigé vers le gros repère (à la position 1 heure approximativement).)
12 Touches d'édition de paramètres (EDIT PARAMETER (SKIP))
Utilisez ces touches pour sélectionner le paramètre que vous pouvez ajuster pour personnaliser un effet.
Appuyez simultanément sur les deux touches pour passer à un autre groupe de paramètres (Cf. page 14).
13 Touche de sortie (EXIT)
Utilisez cette touche pour revenir au mode de lecture.
14 Touche d'entrée (ENTER (TAP))
Ellesertàvalider les opérations de sauvegarde (etc.). Ellesertaussiàactivercertainsparamétrestemporels variables(Cf. page15).
Appellation et fonctions des organes

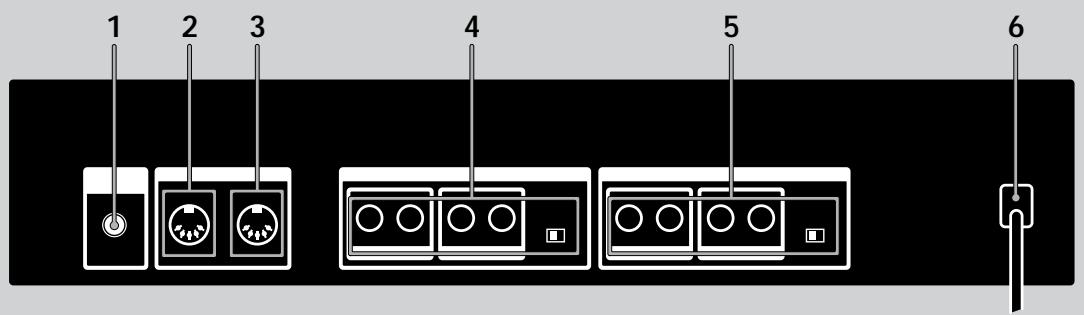

Panneau arrête
1 Bouton de réglage du contraste de l'afficheur (LCD CONTRAST)
Pour ajuster le contraste de l'afficheur sur le panneau avant.
2 Borne de sortie/boucle MIDI (MIDI out/thru)
Pour transmettre et/ou relayer des signaux de commande MIDI fournis à d'autres appareils par le processeur. Pour permuter entre OUT et THRU, Cf. pages 17 et 18.
3 Borne d'entrée MIDI (MIDI IN)
Entrée des signaux de commande MIDI. Utilisez un cable MIDI (en vente dans le commerce) pour relier cette borne à la borne MIDI OUT (ou THRU) d'un autre appareil.
4 Prises de sortie (OUTPUT) (1-4)
Prises de sortie standard pour les canaux 1, 2, 3 et 4.
Reliez-les à un amplificateur ou mixeur (etc.).
Ces prises sont divisées en deux groupes:
GROUP A (1 L) et 2 (R)
Sélecteur de niveau de sortie
Il sert à régler le niveau de sortie des prises OUTPUT pour l'ajuster sur le niveau d'entrée de l'appareil raccordé.
Vous pouvez sélectionner un niveau de sortie à +4 dBu ou -10 dBu.
Ce réglage agit sur toutes les prises (1, 2, 3 et 4).
5 Prises d'entrée (INPUT) (1-4)
Prises d'entrée standard pour les canaux 1, 2, 3 et 4. Reliez-les à un mixeur, lecteur CD ou clavier (etc.).
Ces prises sont divisées en deux groupes :
GROUP A (1 L/MONO) et 2 (R)
GROUP B (3 (L/MONO) et 4 (R))
Lorsqu'un signal monophonique est fourni, utilisez les prises (MONO) 1 ou 3. Le signal sera envoyé aux deux canaux du groupe correspondant.
Sélecteur de niveau d'entrée
Il sert à régler le niveau d'entrée des prises INPUT pour l'ajuster sur le niveau de sortie de l'appareil raccordé.
Vous pouvez sélectionner un niveau de sortie à +4 dBu ou -10 dBu.
Ce réglage agit sur toutes les prises (1, 2, 3 et 4).
6 Cordon d'alimentation secteur
Raccordez-le à une prise secteur.
Fonctionnement des algorithmes d'effet et des structures de programme

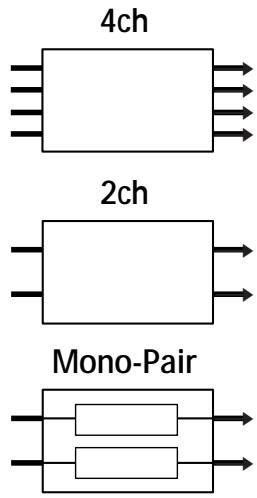

Cet appareil contient trois types d'algorithmes d'effet: 4 canaux (4ch), 2 canaux (2ch) et mono (Mono-Pair).
Les effets 4ch (algorithms #01~09) sont destinés au traitement simultané des quatre canaux. Ce sont des effets de très haute qualité. Par conséquent, les programmes contenant ces effets ne peuvent pas en contenir d'autres.
Les effets 2ch (algorithms #10~36) et les effets Mono-Pair (algorithms #37~45), d'autre part, sont destinés au traitement simultané de deux canaux et peuvent être associés de différentes manières dans un programme. Chaque programme peut contenir deux effets 2ch, deux effets Mono-Pair, ou un effet 2ch et un effet Mono-Pair. Les effets 2ch sont des effets stéréo "classiques". Les effets Mono-Pair associant deux effets monophoniques dans une structure parallèle (un pour chaque canal).
Structures des programmes

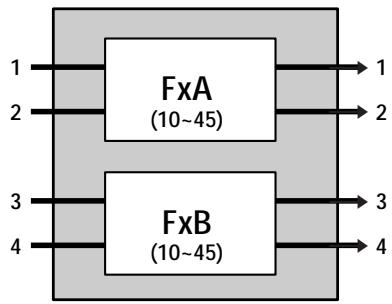

Chaque programme contient jusqu'à deux effets (FxA et FxB) selon le type d'effet sélectionné.
Si des effets 2ch ou Mono-Pair sont sélectionnés, le programme contiendra deux effets (il est possible de désactiver un effet ou les deux, si nécessaire). Quand un programme contient deux effets, la manière dont les signaux sont acheminés dépend de la structure de programme. Deux structures de programme sont possibles: parallèle ( ) et sérielle ( ).
FxA et FxB sont complètement indépendants.

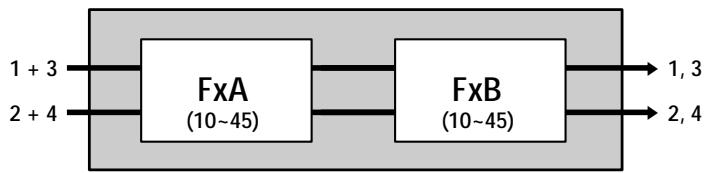

Structure de programme sérielle ()
Le son de FxA est transmis à FxB où il est traité une seconde fois avant sa sortie.

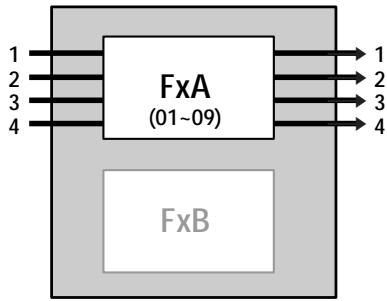

Si un effet 4ch est sélectionné, le programme ne contiendra qu'un seul effet (l'autre effet sera automatiquement désactivé).
Exemple de programme contenant un effet 4ch
FxAsubsection
Connexions fondamentales
- Avant de raccorder cet appareil à un autre dispositif, prenez soin de débrancher le cordon d'alimentation secteur au niveau de la prise secteur.
- Coupe l'alimentation de cet appareil et de tous les composants à raccorder, tels que claviers et enceintes actives (enceintes amplifiées).
- Une fois qu'elles sont terminées, vérifie à nouveau toutes les connexions avant de rebrancher le cordon d'alimentation sur la prise du secteur.
- Si les composants raccordés fournissant des signaux qui pourraient provoquer une distorsion, ajustez le bouton INPUT LEVEL de cet appareil pour réduire le niveau d'entrée, ou abaissez le niveau de sortie du composant raccordé.

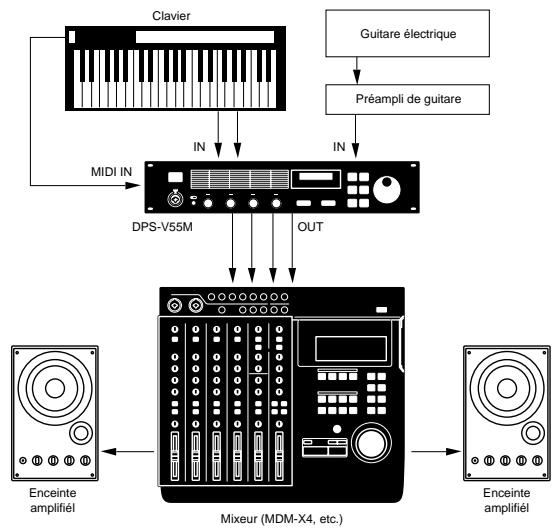

Exemple 1: Branchement d'instruments

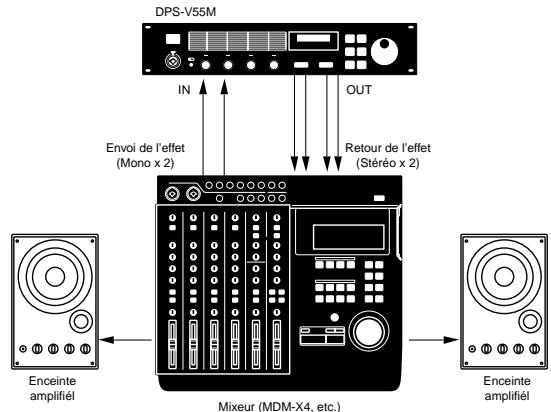

Exemple 2: Branchement d'un mixeur (Envoi mono, Retour stéréo)

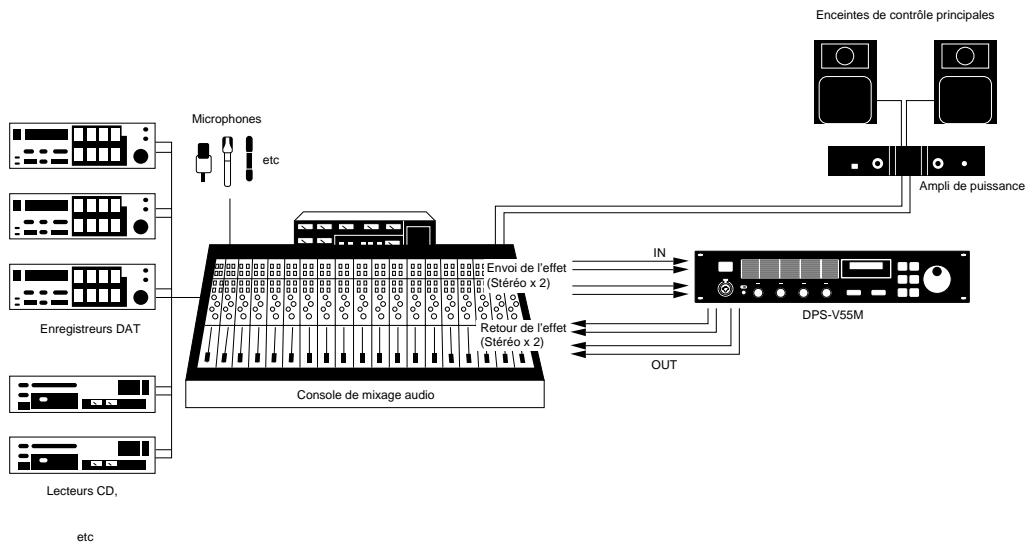

Exemple 3: Branchement d'un mixeur (coupure du son direct) (Envoi stéréo, Retour stéréo)
À l'emploi du processeur dans une boucle envoi-retour
- Quand un effet offrant un paramètre de réglage de niveau est utilisé, il est conseillé de régler le niveau du son direct sur "0" pour que celui du son de l'effet soit fourni.
- Nous conseillons également de régler la fonction BYPASS sur "Muting" (comme indiqué en page 18).
Sélection d'un programme
Le processeur dispose de 200 programmes préreglés (numéros 001 à 200) et permet de stocker jusqu'à 200 programmes créés par l'utilisateur (numéros 201 à 400). Procédez de la façon suivante pour CHOISIR le programme souhaité.
1 Appuyez sur ① pour permettre l'appareil sous tension.
L'écran de mode de lecture apparait dans les quelques secondes qui suivent.
001 Super Reverb •FxA:11/•FxB:12

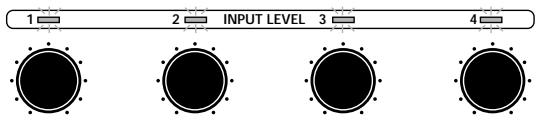

2 Tournez INPUT LEVEL (1~4) pour ajuster les niveaux d'entrée.
Un témoin de niveau d'entrée allumé en rouge (crête) indique que le niveau d'entrée de ce canal est réglé trop haut. Réglez-le correctement car la qualité des effets en dépend directement (Cf. page 6 pour les détails).
3 Tournez la bague d'exploitation pour sélectionner le programme (001 à 400).
Les numéros de programme (et les noms correspondants) apparaissent sur l'afficheur quand vous tournez la bague.
Avant de mettre les appareils raccordés sous tension. Ne pas oublier de réduire le volume pour éviter une sortie subite à volume élevé.
Vous pouvez aussi rechercher un programme en fonction du type d'effets
Reportez-vous à la page 12 pour les détails.
Légende de l'affichage

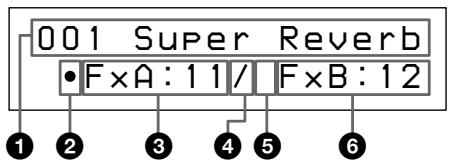

En mode de lecture, l'afficheur indique différentes informations à propos des programmes sélectionnés.
1 Numéro et nom de programme : Le nombre (001 à 400) et le nom du programme actuel. • Symbole FxA activé/désactivé :
●: FxA activé (sur l'illustration, FxA est activé) (vide): FxA est désactivé 3 Numéro d'effet FxA:
Nombre (01 à 45) de l'effet affecté au bloc FxA du programme actuel.
Les numéros d'effet correspondant à ceux qui sont imprimés sur le panneau avant à gauche de l'afficheur. Quand un effet 4ch est affecté au bloc FxA, le nombre d'effet FxB et le symbole de structure de programme n'apparaissent pas sur l'afficheur.
4 Symbole de structure :
“/” (Parallèle) : Pour utiliser FxA et FxB séparément (l'illustration montre une structure parallèle). "→" (Sérielle) : Pour transmettre la sortie de FxA à FxB pour un second traitement. Les symboles de structure correspondant à ceux qui sont imprimés sur le panneau avant sous l'afficheur. (Cf. page 7 pour les détails.) ⑤ Symbole FxB activé/désactivé : "·" : FxB est activé (vide) : FxB est désactivé (sur l'illustration, FxB est désactivé) Numéro d'effet FxB:
Nombre (10 à 45) de l'effet affecté au bloc FxB du programme actuel.
Les numéros d'effet correspondant à ceux qui sont imprimés sur le panneau avant à gauche de l'afficheur.
Sortie sans effets (BYPASS)
La fonction de découplage permet de fournir le signal original sans addition d'effets. Elle peut également être régée pour couper (fonction MUTE) complètement le son fourni par le processeur (voir page 18 pour passer à la fonction MUTE).
Appuyez sur BYPASS pour activer la fonction de découplage (coupure du son)
"BYPASS" (ou "MUTING") apparaît sur l'afficheur.
< BYPASS >>
Appuyez une nouvelle fois sur cette touche pour annuler la fonction et fournir le son traité.

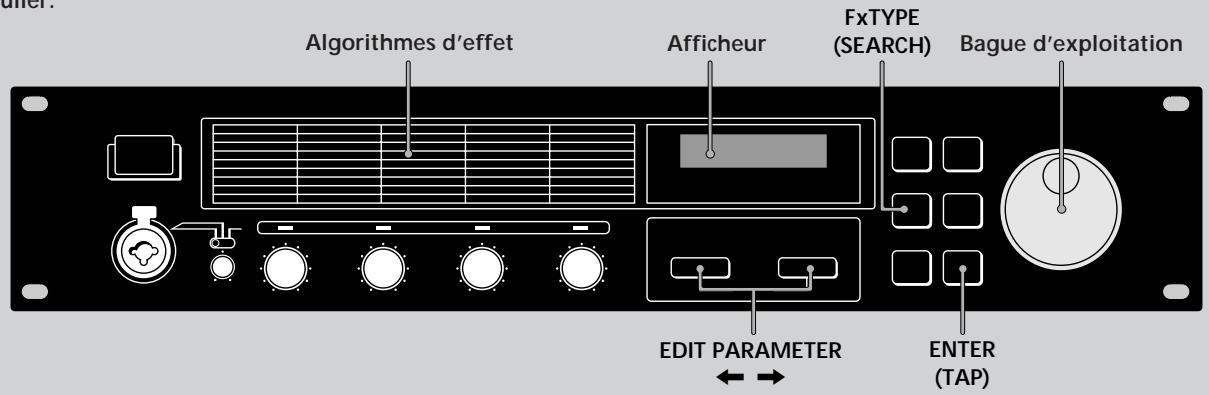

Sélection de programmes par bloc d'effets
Cette fonction sert à rechercher des programmes en fonction du type d'effets qu'ils contiennent. Elle permet non seulement d'explorer les différentes implémentations d'un même effet mais aussi de localiser rapidement un programme particulier.

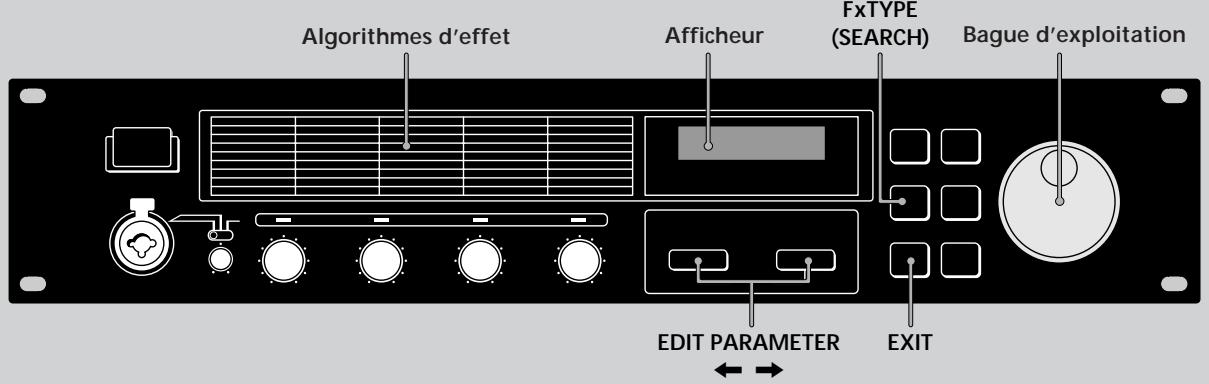

1 Appuyez deux fois sur Fx TYPE (SEARCH) pour afficher l'écran de recherche.
Search: 01 Plat1
098 Super Reverb
2 Tournez la bague d'exploitation pour sélectionner un effet (01~45).
Les numéros (01~45) et les noms d'effet correspondant à ceux qui sont imprimés sur le panneau avant à gauche de l'afficheur.
3. Chambre 1
017 Sound Fx
Le numéro et le nom du premier programme contenant l'effet sélectionné apparaissent sur la ligne inférieure de l'afficheur.
Vous pouvez aussi contrôler le son de ce programme.
3 Appuyez sur EDIT PARAMETER → pour amener le curseur sur la ligne inférieure de l'afficheur.
3. Chambre 1
017 Sound Fx
4 Tournez la bague d'exploitation pour sélectionner un programme.
Seuls les programmes qui contiennent l'effet sélectionné (affiché sur la première ligne) apparaissent. Vous pouvez aussi contrôler le son de ces programmes.
3. Chambre 1
147 Autre Programme
Appuyez sur ENTER (TAP) pour passer au programme sélectionné.
"Executing" apparait brièvement et l'appareil se règle sur le programme sélectionné (et revient au mode de lecture).
147 Autre Programme
-FX: A:03
Sélection des effets
Effectuez les opérations suivantes pour sélectionner le ou les effets qui seront utilisés dans votre programme. Vous pouvez sélectionner deux blocs d'effets au maximum (lorsque les effets 2ch (10-36) ou Mono-Pair (37-45) sont utilisés). Lorsqu'un effet 4ch (01-09) est utilisé, un seul effet peut être sélectionné. (Reportez-vous à la page 8 pour les détails.)
1 Appuyez sur Fx TYPE (SEARCH) pour afficher l'écran de type d'effet.
Fx Type: Type
-FxA:11/·FxB:12
2 Tournez la bague d'exploitation pour sélectionner l'effet (01~45) pour FxA.
Les numéros (01~45) correspondent aux effets imprimés sur le panneau avant à gauche de l'afficheur.
Fx Type: Type
-FxA:45/·FxB:12
Si vous sélectionnez un effet 4ch (numéros 01~09), appuyez sur EXIT pour revenir au mode de lecture et sauter les étapes suivantes.
Appuyez deux fois sur EDIT PARAMETER
→ pour amener le curseur sur FxB.
Remarque: Ce n'est pas possible si vous sélectionnez un effet 4ch (01~09) à l'étape précédente.
Fx Type: Type
-FX: A:45/·F×B:12
4 Tournez la bague d'exploitation pour sélectionner un effet (10~45) pour F×B.
Les nombres (10~45) correspondent aux effets imprimés sur le panneau avant.
Fx Type: Type
-FxA:45·FxB:30
Appuyez sur EXIT pour revenir au mode de lecture.
Pour changer le type de structure avant de revenir au mode de lecture, appuyez sur EDIT PARAMETER pour passer au paramètre de la structure, puis effectuez l'étape 3 de "Selection de la structure".
Sélection de la structure
Cette fonction permet de choisir la structure des blocs d'effets. Ce réglage n'est possible que si vous avez sélectionné des effets pour FxA et FxB (il est impossible si des effets 4ch sont utilisés).
Appuyez sur Fx TYPE pour afficher l'écran de type d'effet.
Fx Type: Type
-FxA:11/·FxB:12
2 Appuyez sur EDIT PARAMETER → pour afficher "Struct".
Le symbole de structure se met à clignoter.
Fx Type: Struct
-FxA:11/·FxB:12
3 Tournez la bague d'exploitation pour sélectionner "/" ou "→".
Les symboles de structure correspondent à ceux qui sont imprimés sur le panneau avant sous l'afficheur.
:/Parallele
Permet d'utiliser séparément FxA et FxB.
Avec cette structure, les canaux 1 et 2 sont traités indépendamment des canaux 3 et 4.
: Sérielle
Permet de fournir la sortie de FxA à FxB pour un second traitement.
Avec cette structure, le canal 1 est mixé au canal 3 et le canal 2 est mixé au canal 4.
4 Appuyez sur EXIT pour revenir au mode de lecture.
Changement des paramètres
Procédez de la façon suivante pour :
- Activer ou désactiver un effet
- Ajuster des paramètres d'effet particuliers (FxA ou FxB)
- Ajuster le volume principal (sortie) du programme.
Pour la description des paramètres disponibles pour chaque effet, reportez-vous au Guide des paramètres d'effet fourni.
1 Appuyez plusieurs fois de suite sur EDIT PARAMETER ou pour afficher le paramètre qui doit être ajusté. 2 Tournez la bague d'exploitation pour changer de paramètre. 3 Répétez les étapes 1 et 2 pour changer tous les paramètres nécessaires.
Appuyez simultanément sur EDIT PARAMETER ou pour passer au groupe de paramètres suivants au lieu de changer de paramètres un à un.
Le nom du groupe de paramètres est indiqué en haut de l'afficheur. Les paramètres individuels et les valeurs de paramètre apparaissent au bas de l'afficheur.
| Groupe de paramètres | contient des paramètres qui |
| Fx On/Off | activement ou désactiver FxA et FxB*1. |
| FxA [nom de l'effet*2] | changent le son produit par FxA. Le nombre et le type de paramètres disponibles dépend du bloc d'effet*3. |
| FxB*1 [nom de l'effet*2] | changent le son produit pas FxB. Le nombre et le type de paramètres disponibles dépend du bloc d'effets*3. |
| Niveau principal | Ce paramètre sert à ajuster le niveau de sortie du programme actuel. |
1 Il n'y a pas de paramètres FxB quand FxA est un effet 4ch. 2 Le nom de l'effet est limité à 5 caractères. 3 Consultez le Guide des paramètres d'effet fourni pour de plus amples informations.
Appuyez sur EXIT pour revenir au mode de lecture.
Utilisation de la fonction TAP
Cette fonction permet de changer la valeur de certains paramètres liés au tempo ou d'activer un effet par une simple frappe de la touche ENTER (TAP).
Le paramètre qui répond à la fonction TAP est différent pour chaque effet, et tous les effets n'ont pas des paramètres compatibles. Toutefois, de nombreux paramètres liés au temps (temps de retard, etc.) ou les paramètres activés par un déclencheur (déclencheur à touche) sont conçus pour être utilisés avec la fonction TAP.
(Reportez-vous au Guide des paramètres d'effet fourni pour des informations particulières.)
La fonction TAP est valide en mode de lecture ou d'édition, mais ne peut pas être utilisée quand d'autres modes (par exemple SYSTEM ou SAVE) sont en service.
Pour utiliser la fonction TAP avec les paramètres liés au temps ("temps" ci-dessous)
Sélectionnez un programme contenant un effet compatible, puis tapez de façon répétée sur ENTER (TAP) pour sélectionner la vitesse souhaitée.
L'éditeur TAP de l'effet mesure la vitesse des deux dernières frappes et règle le paramètre en conséquence.
Vous pouvez aussi changer la vitesse de frappe et la valeur actuelle du paramètre (voir page 18 pour les détails).
Pour utiliser TAP comme déclencheur ("déclencheur" ci-dessous)
Appuyez sur ENTER (TAP) au point où vous voulez activer l'effet.
Effets pouvant être régés avec la fonction TAP
| Numéro | Nom | Type TAP |
| 7 | Haut-parleur tournant | Déclencheur |
| 9 | Doppler | Déclencheur |
| 15 | Délai stéréo | Temps |
| 16 | Délai alterné | Temps |
| 22 | Panoramaique stéréo | Déclencheur |
| 23 | Panoramaique Haas | Déclencheur |
| 31 | Trémolo | Déclencheur |
| 32 | Vibrato | Déclencheur |
| 34 | Pitch Roller | Déclencheur |
| 36 | Immobilisation | Déclencheur |
Vous pouvez aussi utiliser MIDI pour contrôler la fonction TAP
Les données au-dessus de 40H reçues sur Control Change 04H produisent le même effet qu'une pression sur ENTER (TAP) sur le panneau avant.
Sauvegarde d'un programme
Les nouveaux programmes obtenus après le changement des blocs de paramètres, les structures d'effet et les paramètres d'effet peuvent être sauvegardés pour être utilisés ultérieurement. Un total de 200 programmes Utilisateur peuvent ainsi être sauvegardés sous les nombres de programme 201 à 400.

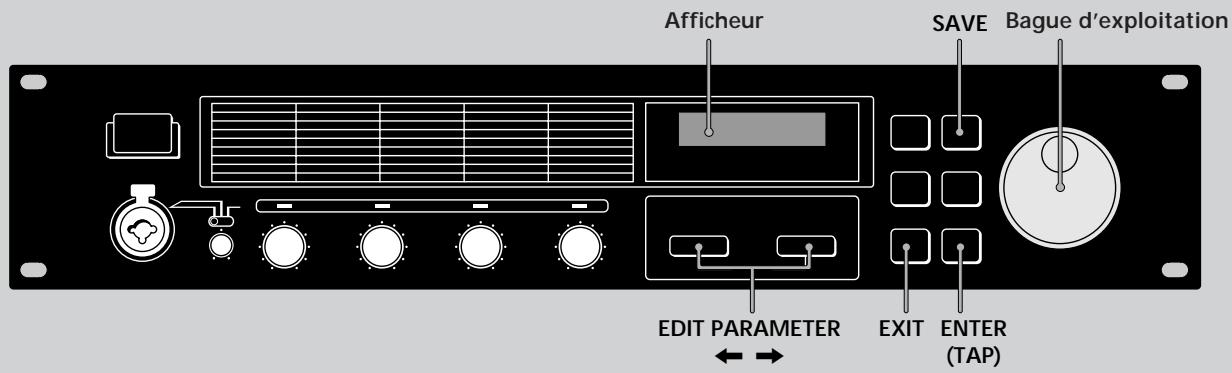

1 Appuyez sur SAVE pour activer le mode de sauvegarde.
Le numéro de programme se met à clignoter. (Un nom de programme sauvegardé antérieurement apparait.)
Save:
201 Super Reverb
2 Tournez la bague d'exploitation pour sélectionner le numéro de programme (201~400) où vous pouvez sauvegarder l'effet.
(Un nom de programme sauvegardé antérieurement apparait.)
Save:
300 StereoChorus
3 Appuyez sur EDIT PARAMETER → pour amener le curseur sur le nom de programme.
Le nom de programme édité apparait et le premier caractère se met à clignoter.
Save:
300 Super Delay
4 Tournez la bague d'exploitation pour sélectionner un caractère.
Save:
300 Xuper Delay
Servez-vous de EDIT PARAMETER ou pour amener le curseur au caractère suivant.
Répétez les étapes 4 et 5 pour saisir 12 caractères au maximum.
6 Appuyez une nouvelle fois sur SAVE (ou ENTER (TAP)) quand vous avez fini.
Save: OK?
N[EXIT]/Y[ENTER]
La sauvegarde du programme doit être confirmée.
Pour confirmer la sauvegarde, appuyez sur ENTER (TAP).
Si vous appuyez sur ENTER (TAP), "Writing..." apparaitra un instant pendant la sauvegarde du programme, puis l'appareil revient au mode de lecture. Si vous ne pouvez pas sauvegarder le programme, appuyez sur EXIT.
Si vous appuyez sur EXIT, l'appareil reviendra immédiatement au mode de lecture sans sauvegarder le programme.
300 X My Program
-FxA:24/·FxB:31
Réglages de l'environnement du système
Les réglages Système permettent à l'utilisateur de personnaliser l'environnement d'exploitation de l'appareil. Vous pouvez définir la manière dont il répondra aux commandes MIDI et la manière dont les fonctions BYPASS et TAP opéreront.
Réglages MIDI
Vous pouvez utiliser l'interface MIDI pour contrôler différentes caractéristiques de l'appareil. Par exemple, vous pouvez permuter les effets mémorisés en utilisant la table de programmes, ou sauvegarder des effets personnalisés sur un autre appareil.
1 Appuyez sur SYSTEM.
Le premier paramètre MIDI (canal MIDI) apparait automatiquement.
2 Appuyez sur EDIT parameter ou pour désir le paramètre MIDI qui doit être ajusté.
Le paramètre "MIDI Ch" sert à définir le canal MIDI (1-16).
Système : MIDI Canal 01
Le paramètre "MIDI Omni" sert à activer ou désactiver la fonction Omni.
Système : MIDI Omni Omni Mode On
Le paramètre "MIDI Out" sert à définir la fonction de la borne MIDI OUT/THRU.
Système : MIDI Out/Thru
Le paramètre "MIDI Tabl" sert à créer une table de programmes MIDI qui déterminera les commandes de changement de programme MIDI activant des programmes précis.
Système : MIDI Tabl MIDI#001→Prg#001
Le paramètre "MIDI Bulk" sert à définir la plage de données MIDI à fournir.
Système : MIDI Bulk Trans Sys #400
Réglage du canal MIDI
1 Servez-vous de la bague d'exploitation pour désigner le canal MIDI (1~16). 2 Appuyez sur EXIT pour revenir au mode de lecture ou appuyez sur EDIT PARAMETER ou pour passer à un autre paramètre.
Réglage de l'opération MIDI omni
1 Servez-vous de la bague d'exploitation pour sélectionner "On" ou "Off". 2 Appuyez sur EXIT pour revenir au mode de lecture ou appuyez sur EDIT PARAMETER ou pour passer à un autre paramètre.
1 Servez-vous de la bague d'exploitation pour sélectionner "Thru" ou "Out".
Thru: Les données fournies à la borne MIDI IN sortent telles quelles.
Fournit des données MIDI en bloc, etc.
2 Appuyez sur EXIT pour revenir au mode de lecture ou sur EDIT PARAMETER ou pour passer à un autre paramètre.
Réglage de la table de programmes MIDI
1 Servez-vous de la bague d'exploitation pour définir le numéro de changement de programme MIDI.
Système : MIDI Tabl MIDI#001→Prg#001
2. Appuyez sur EDIT PARAMETER → 3. Servez-vous de la bague d'exploitation pour définir le programme à activer.
Système : MIDI Tabl MIDI#006→Prg#006
4 Appuyez sur EXIT pour revenir au mode de lecture ou sur EDIT PARAMETER ou pour passer à un autre paramètre.
Réglage des options de transmission en bloc des données MIDI
1 Assurez-vous que le réglage "MIDI Thru/Out" est réglé sur "Out". 2 Servez-vous de la bague d'exploitation pour sélectionner "Sys" ou le premier numéro de programme à transmettre. Vous pouvez transmettre les réglages du système ou les données de programme.
(Sys): Transmet les données des réglages effectués dans le mode System.
(#201-#400): Transmet les données de programme pour la plage de nombres de programme désignée.
Système : MIDI Bulk Trans #201→#400
3 Appuyez sur EDIT PARAMETER → 4 Servez-vous de la bague d'exploitation pour sélectionner le dernier numéro de programme à transmettre.
Système : MIDI Bulk Trans Sys #400
5 Appuyez sur ENTER (TAP) pour fournir les données. "Transferring..." apparait pendant la transmission. Quand elle est terminée, le paramètre "MIDI Bulk" réapparaît. 6 Appuyez sur EXIT pour revenir au mode de lecture ou sur EDIT PARAMETER ou pour passer à un autre paramètre.
Autres réglages
Les paramètres de configuration du système permettent de sélectionner la manière dont les paramètres de la touche BYPASS et de la fonction TAP opéreront.
Par exemple, vous pouvez régler BYPASS pour couper la sortie du processeur au lieu de contourner le signal d'entrée.
1 Appuyez deux fois sur SYSTEM.
Le premier paramètre de configuration ("Bypass") apparait automatiquement.
Système : Configuration MODE Bypass
2 Servez-vous de la bague d'exploitation pour sélectionner "bypass" ou "muting".
| Sélectionnez | Quand |
| Bypass | vous voulez fournir le signal original sans ajouter aucun effet. Seul le signal original sera fourni (Cf. “Bypass” en page 11). |
| Muting | vous voulez couper complètement le son fourni par le processeur (signal d'entrée compris). Ce réglage est conseillé quand on raccorde le processeur dans une boucle envoi-retour à un mixeur (comme indiqué en page 9). |
3 Appuyez sur EDIT parameter pour passer à "tap
Système : Set UP Tap Mode x1
4 Servez-vous de la bague d'exploitation pour sélectionner "x1/4", "x1/3", "x1/2", "X1", "X2" ou "X3".
Ces paramètres représentent différents taux de calcul des valeurs entrées au moyen de la fonction TAP.
Exemple : Quand la fonction TAP est réglée sur "x1/4", une frappe à une vitesse qui créerait normalement un retard d'une seconde, crée un retard de 0,25 seconde.
Rétablissement des réglages d'usine
Il est possible de ramener toute la mémoire Utilisateur et tous les réglages du système aux valeurs originales, définies en usine.
1. Mettez l'appareil hors tension. 2. Tout en appuyant sur SAVE et ENTER, remettez l'appareil sous tension. Le message "All Initialize!!" apparait sur l'afficheur et l'appareil revient à ses réglages d'origine.
Remarque
Toutes les données de la mémoire Utilisateur sont remplacées par les données d'usine. Avant de procéder à la réinitialisation, prenez soin de sauvegarder toutes les données nécessaires (dans un fichier de données MIDI, etc).
Remplacement de la pile de sauvegarde de la mémoire
Quand "Battery Low!" apparait sur l'afficheur à la mise sous tension, la pile de sauvegarde est presque épuisée. Pour ne pas perdre vos réglages personnels, faites remplacer rapidement la pile auprès de votre revendeur Sony.
Remarque
Les réglages personnels de l'utilisateur peuvent être rétablis à leurs valeurs originales lors du remplacement des piles. Veuillez sauvegarder toutes données importantes sur un fichier MIDI externe ou les noter.
Guide de dépannage
Si l'appareil ne fonctionne pas normalement, il se peut que le problème soit un simple oubli, un cordon débranché ou une erreur de réglage. Avant de faire appel à un technicien, veuillez comparer les symptômes du problème en question avec ceux de la liste ci-après pour voir si vous ne pouvez pas porter remède vous-même à la difficulté.
Aucun son ou son très réduit.
→ Appuyez sur BYPASS pour annuler la coupure du son. → Vérifiez si les boutons INPUT LEVEL sont au niveau approprié. Vérifiez que tous les cables sont raccordés correctement. → Assurez-vous que le niveau du paramètre "Master Level" n'est pas réglé trop bas (Cf. page 14). → Vérifiez le volume de l'amplificateur ou du mixeur raccordé.
Le son n'est pas modifié.
Appuyez sur BYPASS pour annuler la fonction. Un effet ou les deux effets sont eventuellement régles sur "Off".
Le témoin de niveau d'entrée s'allume en rouge.
Tournez INPUT LEVEL vers la gauche pour réduire le niveau d'entrée du canal approprié. Réduisez le niveau de sortie de l'appareil servant de source. Réglez le sélection de niveau INPUT sur +4 dB et utilisez le bouton de réglage INPUT pour réajuster le niveau d'entrée.
Les opérations MIDI ne sont pas effectuées.
Assurez-vous que le canal de réception MIDI correspond au canal de transmission de l'appareil MIDI utilisé. Assurez-vous que le cable MIDI est branché correctement. Assurez-vous que la table de programmes MIDI est définie correctement.
"RAM Error!" apparaît sur l'afficheur et la sortie est coupée.
Réinitialisez l'appareil comme indiqué dans "Rétablissement des réglages d'usine".
Sécurité
- Si un liquide ou un solide quelconque pénètre à l'intérieur de l'appareil, débranchez le cordon secteur et faites vérifier l'appareil par un personnel qualifié avant de le remettre en service.
Sources d'alimentation
- Avant d'utiliser l'appareil, vérifie que sa tension de fonctionnement correspond à celle du secteur local.
- Débranchez l'appareil au niveau de sa prise murale si vous prévoyez qu'il ne sera pas utilisé pendant longtemps. Pour débrancher le cordon, saisissez-le par sa fiche et ne tirez pas sur le fil proprement dit.
- Le remplacement du cordon d'alimentation doit être confié uniquement à un centre de service qualifié.
Emplacement
- Installez l'appareil dans un endroit bien ventilé pour éviter un échauffement et pour prolonger la vie de ses composants.
- Ne placez pas l'appareil près de sources de chaleur ou dans un endroit en plein soleil ; protégez-le contre la poussière et les chocs.
- Ne posez rien qui puisse boucher les orifices de ventilation sous le coffret et provoquer des défaillances.
Nettoyage du coffret
- Nettoyez le coffret, les panneaux et les commandes avec un linge doux, légèrement trempé dans une solution de détergent doux. N'utilisez aucun détergent abrasif, poudre décapante ou solvant, tel que de l'alcool ou de la benzine.
Remballage
- Ne jetez pas le carton ni les matériaux d'emballage qu'il contient. Ils assurent une protection idéale lors d'un transport éventuel de l'appareil. Avant de le transporter, replacez-le tel qu'il était à la livraison.
Pour toute question ou problème concernant cet appareil et non traité dans le présent manuel, veuillez vous informer auprès d'un concessionnaire Sony.
En cas de réparation, toutes les données Utilisateur (#201-400) seront rétablies aux réglages d'usine. Avant de faire réparer l'appareil, veuillez à sauvegarder toutes vos données importantes sur un enregistreur de données MIDI, ou à noter les réglages de paramètres.
Spécifications
Convertisseur A/N Résolution 20 bits
Convertisseur A/N Résolution 20 bits
Fréquence d'échantillonnage 48 kHz
Entrée (panneau arrière)
| Type de prise | Niveau d'entrée de référence | Niveau d'entrée maximal | Impédance d'entrée | Type de circuit |
| PHONE | -10 dBu ou +4 dBu | +20 dBu | plus de 45 kilohms | asymétrique |
Entrée (panneau avant)
| Type de prise | Niveau d'entrée de référence | Niveau d'entrée maximal | Impédance d'entrée | Type de circuit |
| XLR/PHONE | -50 dBu | +10 dBu | 10 kilohms | symétrique |
Sortie
| Type de prise | Niveau de sortie déréfERENCE | Niveau de sortie maximal | Impédance de charge | Type de circuit |
| PHONE | -10 dBu ou +4 dBu | +10 dBu ou +20 dBu | moins de 1 kilohm | asymétrique |
Entrée/Sortie MIDI Prise: DIN à 5 broches (IN x 1, OUT/THRU x 1) OUT/THRU peut être réglé sur OUT ou THRU
Réponse en fréquence 22Hz 22kHz(+0, -1dB)
Signal sur bruit
Rapport Supérieur à 93 dB
Distorsion Inférieure à 0,005% (1 kHz)
Algorithmes d'effet 45 (4ch: 9, 2ch: 27, Mono-Pair: 9)
Mémoire 200 préréglages (numéros 001 à 200) 200 préréglages utilisés (numéros 201 à 400)
Alimentation Secteur 230 V, 50 / 60Hz
Consommation 12 W (230 V)
Dimensions 482× 88× 290mm (L / H / P) sans les saillies
Poids Env. 3,6kg
Accessoires fournis Mode d'emploi (1) Guide des paramètres d'effet (1) Catalogue de la mémoire préconfigurée (1)
La conception et les specifications sont modifiables sans préavis.
