Herzlichen Glückwunsch!

Wir beträubwünschen Sie zum Kauf dieser Sony Multieffektprozessors. Vor der Inbetriebnahme lessen Sie die Anleitung sorgfältig durch und bewahren Sie sie zum späteren Nachschlagen gut auf.

Inhaltsverzeichnis

Vorbemerkungen

Die Hauptmerkmale 4

Zudieser Anleitung 4

Funktionshierarchie 5

Bezeichnung der Bedienungselemente 6

Die Effektalgorithm und Programmstruktur 8

Anschlu8 9

Grundlegender Betrieb

Wahl eines Programms 10

Anzeigen im Display 11

Ausgabe ohne Effekte (BYPASS) 11

Programmwahl durch Vorgabe des Effektypes 12

Editieren eines Programms

Wahl eines Effektes 13

Wahl der Struktur 14

Andern der Parameter 14

Verwendung der TAP-Funktion 15

Sichern eines Programms 16

Systemeinstellungen

MIDI-Einstellungen 17

Sonstige Einstellungen 18

Zusatzinformationen

Zurücksetzen auf die werksseitigen Ausgangseinstellungen 19

Auswechseln der Pufferbatterie des Speichers 19

Störungsüberprüfungen 19

Zur besonderen Beachtung 20

Technische Daten 20

MIDI-Implementationstabelle (Innenseite des rückwärftigen Umschlags)

Leertabellen (Rückwärte Umschlagseite)

Vorbemerkungen

Die Hauptmerkmale

Der Multieffektprozessor DPS-V55M zeichnet sich durch folgende Merkmale aus:

Vier Kanale

Der DPS-V55M besitzt vier Eingänge (und Ausgänge). Je nach den gewählten Effektalalgorithmen und Programmstrukturen werden die Eingangssignale auf verschiedene Arten weitergeleitet.

Vielseitige Effektalalgorithmen und Programmstrukturien

Der DPS-V55M besitzt 45 verschiedene Effektalgorithmen, die in die folgenden drei Typen unterteilt sind: 4ch, 2ch (Stereo) und Mono-Paar. Bei jeder Effekt leassen sich mehrere Parameter einstellen und nicht modifizieren. Darüber hinaus konnen die Effekte „2ch“ und/oder „Mono-Paar“ innerhalb eines Programms kombiniert werden, und für die Programmstruktur kann zwischen „Seriell“ und „Parallel“ gewählt werden. Dadurch halten sich die Vorteile einer Vier-Kanal-Anlage voll ausschöpfen.

Benutzerfreundliche Auslegung

Um eine effektive und kreative Klangaufbereitung zu erhöhungen, wurde für den DPS-V55M ein geniales Bedienungssystem entwickelt. Mit den EDIT PARAMETER-Tasten besitzen Sie einen direkten Zugriff auf alle Parameter.

Große Speicherbanken

Neben 200 fest einprogrammierten Programmen (Speichernummern 001-200), die von Musikern und Tingesenieuren aus aller Welt entwickelt wurden, besitzt die Anlage noch 200 Speicherpläte (Speichernummern 201-400) für Programme, die Sie selbst erstellt haben. Mit der Suchfunktion können Sie die Programme weniger wiederfinden, selbst wenn Sie die Speichernummer nicht worden.

Suchfunktion

Mit der Suchfunktion konnen Sie das gewünschte Programm durch Vorgabe des Effekttypus suchen (siehe Seite 12).

TAP-Funktion

Dank der TAP-Funktion konnen Sie durch einfaches Antippen der ENTER (TAP)-Taste bestimmte Parameter einstehen und bestimmte Effekte auslösen (siehe Seite 15).

MIDI-Kompatibilität

Über das MIDI-Interface können Programme geändert und Daten gesichert werden (siehe Seite 17).

Zudieser Anleitung

In dieser Anleitung wird das Einrichten und die Bedienung des Multieffektprozessors DPS-V55M geheldt.

Vor der Inbetriebnahme des Geräts sollenn Sie sich mit dem Diagramm „Funktionshierarchie“ auf Seite 5 vertraut machen und den Abschnitt „Die Effektalgorithmen und Programmstrukturien“ auf Seite 8 durchlesen.

Der Abschnitt „Anschluß“ behandelt die Zusammenhangtung mit anderen Geräten, wie Musikinstrumenten, Mischern usw.

Die anderen Kapitel behandeln die Bedienung des Geräts. Lesen Sie bei Unklarheiten die betreffenden Kapitel durch.

Einzelheiten zu den Effektiven und Parametern finden Sie in der getrennten „Effektparameter-Übersicht" und Informationen zu den Vorwahlspeichern im separaten „Vorwahlspeicher-Katalog".

• Folgendes Symbol wird an einigen Stellen in der Anleitung verwendet:

Weist auf Tips zur Bedienungserleichterung hin.

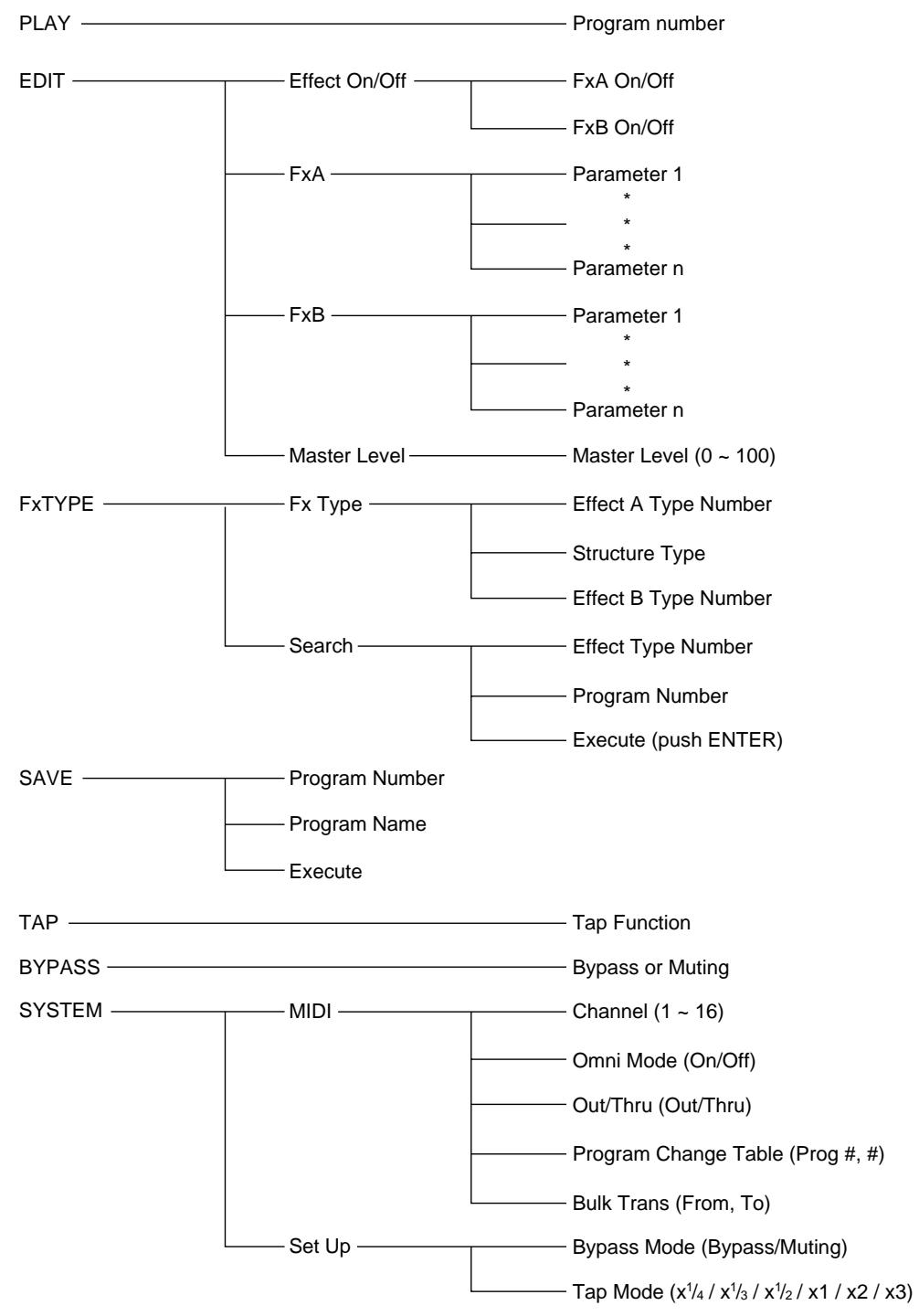

Funktionshierarchie

Bezeichnung der Bedienungselemente

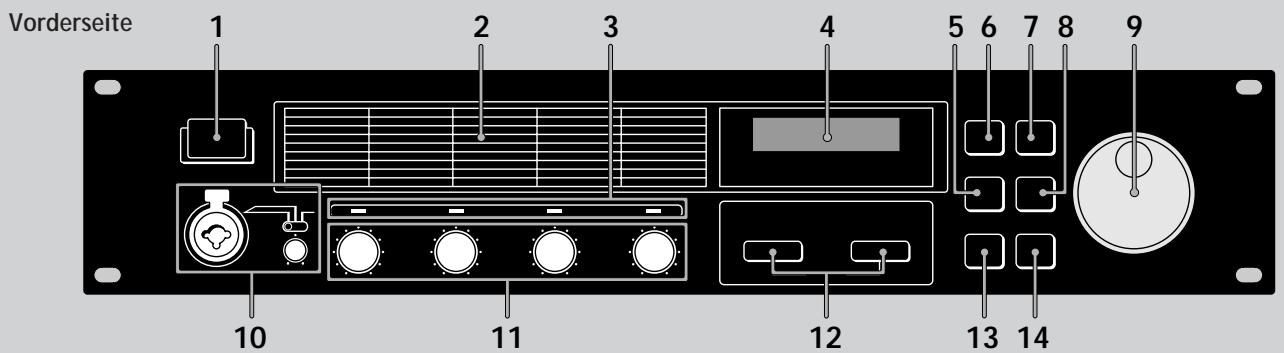

1 Netzschalter (①)

Zum Ein- und Ausschalten des Geräts. Beim Einsatzen wird zunachst der letzte Effekt aus dem Speicher zurückgerufen und auf Wiedergabe geschaltet.

2 Effektalgorithmusliste

Enthält die Nummern und Name der verfügbaren 45 Effektalgorithmen. Bei 01 bis 09 handelt es sich um Vier-Kanal-Algorithmen, bei 10 bis 36 um Zwei-Kanal-Algorithmen und bei 37 bis 45 um Mono-Paar-Algorithmen. (Einzelheiten finden Sie unter „Die Effektalgorithmen und Programmstrukturen" auf Seite 8.)

3 Eingangspegelanzeigen

These Anzeigen leuchten je nach Signalstärke der Eingangskanäle 1 bis 4 grün, orange oder rot auf. Grün = -30 bis -6 dB, Orange = -6 bis -2 dB, Rot = geclippt (über -2 dB).

4 Display

Zeigt verschiedene Informationen wie Programmnummern, Programmnamen, Effektnummern, Effektnamen, Strukturen, Parameterwerte usw. an.

5 Fx TYPE (SEARCH)-Taste

Zur Wahl eines Effekttyps oder einer Programmstruktur. Darüber hinaus dient die Taste zur Wahl eines Programms durch Vorgabe des Effekttyps (siehe Seite 12).

6 BYPASS-Taste

Zum Ein- und Ausschalten des gewählten Programms. (Außer dem kann mit der Taste der Ausgang des Prozessors stummgeschelt werden. Einzelheiten siehe Seite 18.)

7 SAVE-Taste

Zum Sichern eines selbststellen Programms.

8 SYSTEM-Taste

Zum Zugreifen auf die MIDI- und System-Setup-Parameter.

9 Einstellscheibe

Zur Wahl von Programmnummern und zum Einstellungen von Parametern.

10 MIC IN-Buchse

Zum Anschluß eines Mikrofons mit XLR- oder Klinken-Stecker.

Mikrofonzuweisungsschalter

Zur Wahl des Kanals, an den das Eingangssignal der MIC IN-Buchse geleitet wird.

CH-1: Kanal 1 (die der INPUT 1-Buchse an der Rückseite zugeleiteten Signale werden stummgeschaltet).

CH-1+2: Kanäle 1 und 2 (die den INPUT 1- und 2-Buchsen an der Rückseite zugeleiteten Signale werden stummgeschaltet).

REAR: Das Eingangssignal der MIC IN-Buchse wird stummgeschaltet; nur die Eingangssignale der rückseitigen Eingänge 1 bis 4 werden verarbeitet.

MIC GAIN-Pegelregler

Durch Drehen these Reglers kann das Eingangssignal der MIC IN-Buchse um bis zu 40 dB variiert werden.

11 INPUT LEVEL-Regler

Mit diesen Reglern können die Eingangssignalpegel der Kanäle 1 bis 4 varriert werden. Der Eingangspegel kann bis auf 12 dB über den Einheitspegel* angehoben werden, ohne daß ein Clippen auftritt.

• Gleicher Eingangs- und Ausgangspegel. (Bei dieser Gerät erhält man den Eingangsgepel, wenn der INPUT LEVEL-Wähler auf die große Punktmárke eingestellt ist (etwa „1 Uhr").

Bei der individuellen Effekteinstellung dieren diese Tasten zur Wahl des Parameters.

Durch gleichzeitiges Drücken beider Tasten kann zu einer anderen Parametergruppe gesprungen werden (siehe Seite 14).

13 EXIT-Taste

Zum Zurückschalten in den Wiedergabemodus.

14 ENTER (TAP)-Taste

Zum Bestätigen des SAVE-Vorgangs usw.

Außerdem dient die Taste zum Einstellen von Zeit-Parametern (siehe Seite 15).

Bezeichnung der Bedienungselemente

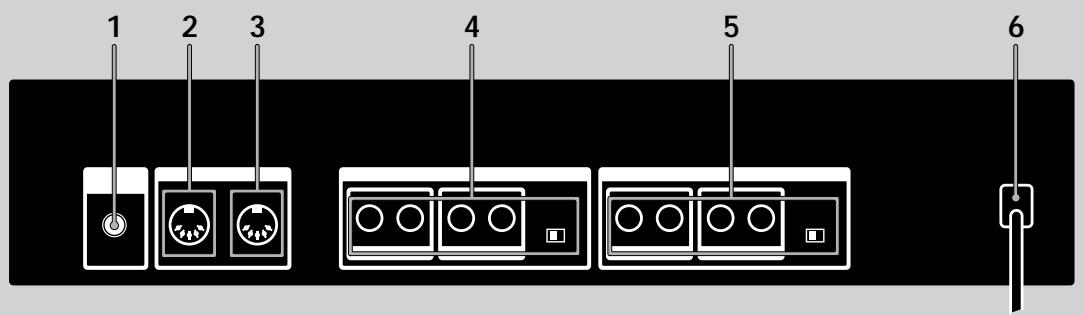

Rückseite

1 LCD CONTRAST-Regler

Mit diesen Regler kann der Kontrast des Displays an der Vorderseite variiert werden.

2 MIDI OUT/THRU-Buchse

Über diese Buchse werden MIDI-Steuersignale vom Prozessor zu anderen Geräten ausgegeben und/oder durchgeschleift. Zum Umschalten zwischen Ausgabe-Modus (OUT) und Durchschief-Modus (THRU) siehe Seite 17 und 18.

3 MIDI IN-Buchse

Zur Zuleitung von MIDI-Steuersignalen. Die Buchse wird über ein handelsübliches MIDI-Kabel mit der MIDI OUT- (oder THRU-)Buchse eines anderen Geräts verbunden.

4 OUTPUT-Buchsen 1-4

These Standardbuchsen geben die Ausgangssignale der Kanäle 1, 2, 3 und 4 aus. Verbinden Sie sie mit einem Verträger, Mischer usw.

Die Buchsen sind in die folgenden beiden Gruppen unterteilt:

GROUP A (1 (L) und 2 (R))

GROUP B (3 L) und 4 (R)

Ausgangspiegelwahler

Dieser Wahler dient zum Anpassen des

Ausgangspegels der OUTPUT-Buchsen an den Pegel des angschlossenen Geräts. Zwischen +4 dBu und -10 dBu kann gewählt werden. Die Einstellung hat für alle Buchsen (1, 2, 3 und 4) Gültigkeit.

5 INPUT-Buchsen 1-4

Diesen Standardbuchsen werden die Eingangssignale der Kanäle 1, 2, 3 und 4 zugeleitet. Verbinden Sie sie mit einem Mischer, CD-Spieler, Keyboard usw.

Die Buchsen sind in die folgenden beiden Gruppen unterteilt:

GROUP A (1 (L/MONO) und 2 (R))

GROUP B (3 (L/MONO) und 4 (R))

Wenn es sich um ein Mono-Eingangssignal handelt, schreiben Sie an die Buchsen 1 oder 3 (MONO) an. Das Signal wird dann beiden Kanälen der betreffenden Gruppe zugeleitet.

Eingangspegelwahler

Dieser Wahler dient zur Anpassung des Eingangspegels der INPUT-Buchsen an den Ausgangspegel des angeschlossenen Geräts.

Zwischen den Pegeln +4 dBu und -10 dBu kann gewählt werden.

Die Einstellung hat für alle Buchsen (1, 2, 3 und 4) Gültigkeit.

6 Netzkabel

Zum Anschluß an eine Steckdose.

Die Effektalalgorithmen und Programmstrukturien

Effektalalgorithmen

Dieses Gerät besitzt die folgenden drei Typen von Effektalalgorithmen: 4ch, 2ch und Mono-Paar.

Die 4-Kanal-Effekte (Algorithmen Nr. 01 bis 09) erhögbaren eine gleichzeitige Aufbereitung von vier Kanalen und liefern Effekte mit der höchsten Qualität. Programme mit diesen Effekten können jedoch nicht mit anderen Effektiven kombiniert werden.

Die 2-Kanal-Effekte (Algorithmen Nr. 10 bis 36) und die Mono-Paar-Effekte (Algorithms Nr. 37 bis 45) dieren dagegen zur gleichzeitigen Aufbereitung von zwei Kanälen und konnen innerhalb eines Programms in verschiedene Kombinationen eingesetzt werden. Ein Programm kann aus zwei 2ch-Effekten, zwei Mono-Paar-Effekten oder einem 2ch-Effekt und einem Mono-Paar-Effekt bestehen. Bei den 2ch-Effekten handelt es sich um herkömmliche Stereoeffekte. Bei den Mono-Paar-Effekten handelt es sich um zwei parallele Monoeffekte (ein Effekt für jeder Kanal).

Programmstrukturen

Jedes Programm kann je nach dem gewählten Effekttyp aus bis zu zwei Effekte (FxA und FxB) bestehen. Wenn ein 2ch-oder Mono-Paar-Effekt gewählt ist, enthalt das Programm zwei Effekte (falls erforderlich, konnen Sie einen oder beiden Effekte abschalten). Wenn ein Programm zwei Effekte enthalt, hangt der Signalpfad von der Programmstruktur ab. Die folgenden beiden Programmstrukturen sind möglich: Parallel (/) und Seriell () .

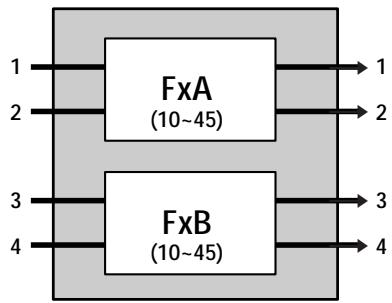

Parallele Programmstruktur (I)

FxA und FxB sind vollkommen getrennt.

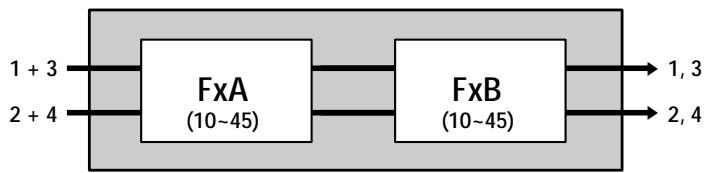

SerielleProgrammstruktur ()
Das Signal wird nacheinander von FxA und FxB aufbereitet und dann ausgegeben.

Bei einem 4ch-Effekt enthalt das Programm nur einen Effekt (der andere wird automatisch abgeschaltet).

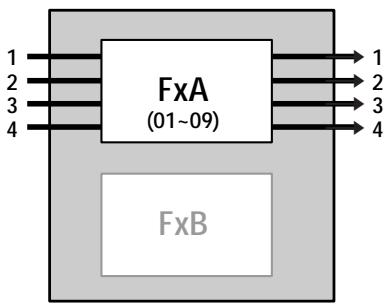

Beispiel eines Programms mit 4ch-Effekt

Nur FxA

Anschluß

• Bevor Sie diesen Gerät mit einem anderen Gerät zusammenschalten, trennen Sie das Netzkabel von der Wandsteckdose ab.
• Schalten Sie diese Gerät und alle anderen Komponenten (wie Keyboard, Aktiv-Lautsprecher usw.) aus, bevor Sie Anschlüsse vornehmen.
• Überprüfen Sie den Anschluß nochmals, bevor Sie das Netzkabel an die Wandsteckdose anschließen.
• Wenn die angeschlossenen Komponenten einen zu hohen Ausgangssignalpegel liefern, so daß es zu Verzerrungen kommt, reduzieren Sie entweder den Ausgangspiegel am angeschlossenen Gerät oder den Eingangspegel am INPUT LEVEL- Regler.

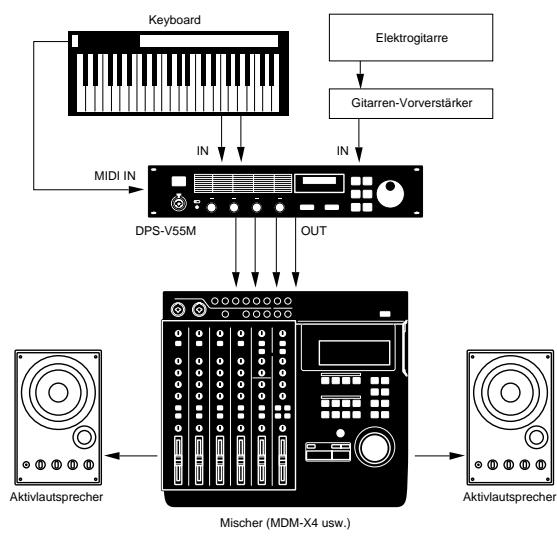

Beispiel 1: Anschluß eines Instrumentes

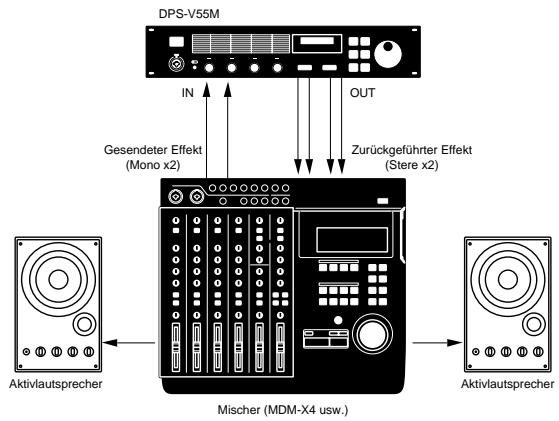

Beispiel 2: Anschluß eines Mischers (Senden: Mono, Empfang: Stereo)

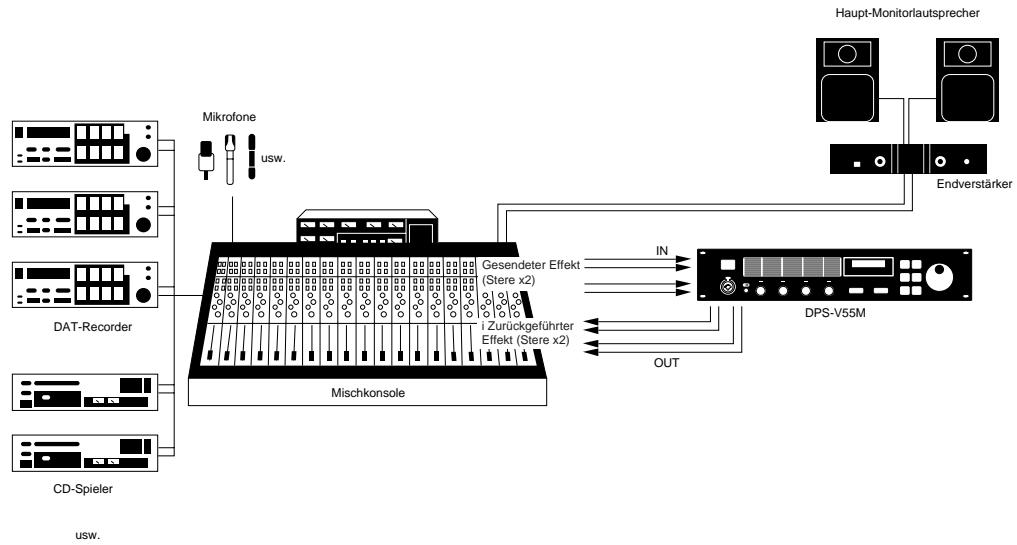

Beispiel 3: Anschluß eines Mischers (Unterträcken des Direktsignals, Senden: Stereo, Empfang: Stereo)

Betrieb des Prozessors in einer Sende-Rücklauf-Schleife

• Bei Verwendung eines Effektes mit Effektpegel-Parameter empfehlen wir, das Direktsignal auf „0“ einzustellen, so daß nur das Signal des Effektes ausgegeben wird.
• Es wird empfohlen, den Bypass-Modus (BYP Mode) auf „Muting“ zu setzen (siehe Seite 18).

Grundlegender Betrieb

Wahl eines Programms

Neben 200 Festprogrammen (mit den Nummern 001 bis 200) besitzt der Prozessor Speicherplätze für 200 von Ohnen selbst erstellte Benutzerprogramme (mit den Nummern 201 bis 400). Zur Wahl eines Programms führen Sie die folgenden Schritte aus.

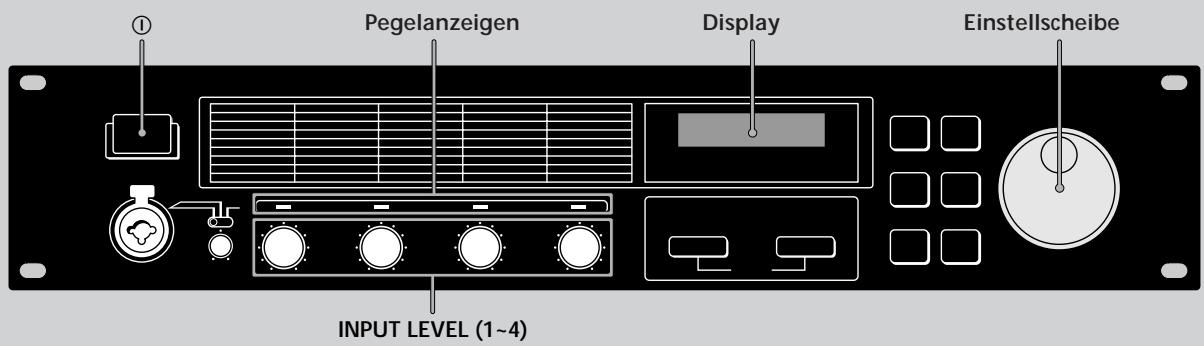

1 Drücken Sie ① , um das Geräteinzuschalten.

Nach einigen Sekunden erscheint das Wiedergabenu.

001 Super Reverb F× A:11 / F× B:12

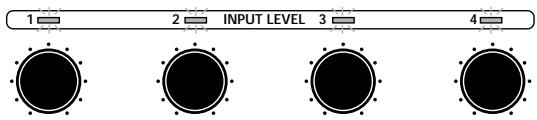

2 Drehen Sie INPUT LEVEL (1-4), um die Eingangspegel einzustellen.

Wenn eine Anzeige rot aufleuchtet, ist der Eingangssignalpegel zu hoch und wird geclippt. Achten Sie auf richtige Einstellung der Eingangspegel, um eine gute Effektqualität zur erhalten (Einzelheiten siehe Seite 6).

3 Wahlen Sie mit der Einstellscheibe das Programm (001 bis 400).

Beim Drehen der Einstellscheibe erschinen die Programmnummern (und die zugehörigen Name) im Display.

Vor dem Einschalten der externen Geräte Reduzieren Sie die Lautstärke, um eine plötzliche Ausgabe von sehr hochpegeligen Signalen zu vermeiden.

Programmwahl durch Vorgabe des Effekttypes Siehe Seite 12.

Anzeigen im Display

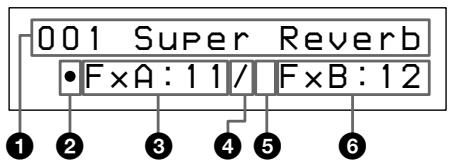

Im Wiedergabemodus zeigt das Display verzischende Informationen zum gewählten Programm an.

Programmummer und -name

Die Nummer (001 bis 400) und der Name des momentanen Programms wird angezeigt.

2 Ein/Aus-Symbol für FxA

,“: FxA eingeschaltet (im oben dargestellen Beispiel ist FxA eingeschaltet).

Leer: FxA ausgeschaltet.

3 FxA-Effektnummer

Die Nummer (01 bis 45) des Effektes, der dem FxA-Block des momentanen Programms zugeordnet ist, wird angezeigt.

Die Effektnummern stimmen mit den links vom Display aufgedruckten Nummern überein. Wenn dem FxA-Block ein 4ch-Effekt zugeordnet ist, erscheidt die FxB-Effektnummer und das Struktursymbol nicht im Display.

Struktursymbol

/“ (Parallel): FxA und FxB werden getrennt verwendet (das obige Anzeigebeispel zeigt eine parallele Struktur).

" (Seriell): Das Ausgangssignal von FxA wird zur weiteren Aufbereitung zu FxB geleitet.

Die Struktursymbole stimmen mit den unter dem Display 7.)

Ein/Aus-Symbol für FxB

,“:FxBeingeschaltet.

Leer: FxB ausgeschaltet (im oben dargestellt den Beispiel ist FxB ausgeschaltet).

6 FxB-Effektnummer

Die Nummer (10 bis 45) des Effektes, der dem FxB-Block des momentanen Programms zugeordnet ist, wird angezeigt.

Die Effektnummern stimmen mit den links vom Display aufgedruckten Nummern überein.

Ausgabe ohne Effekte (BYPASS)

Mit der Bypass-Funktion konnen Sie das Originalsignal ohne Aufbereitung durch Effekte ausgegeben. Darüber hinaus ermöglich diese Funktion auch eine vollkommene Stummschaltung (Muting) des Prozessorausgangs (Einzelheiten zur Muting-Funktion finden Sie auf Seite 18).

Zum Aktivieren der Funktion Bypass (bzw. Muting) drücken Sie BYPASS.

"BYPASS" (oder „MUTING“) erscheint im Display.

< BYPASS >>

Zum Ausschalten der Funktion drücken Sie erneut. Das Ausgangssignal wird dann wieder mit Effekten aufbereitet.

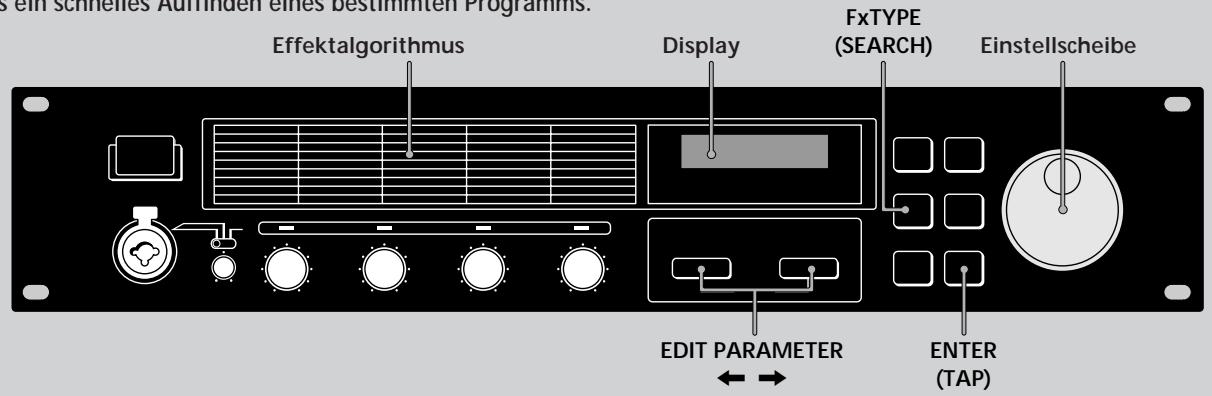

Programmwahl durch Vorgabe des Effekttypes

Bei der Wahl eines Programms können Sie einen bestimmen Effekttyp vorgegeben. Diese Funktion hilft Ihnen bzw., sich einen Überblick über die entsprechenden Wirkungen eines bestimmen Effektes zu verschaffen und ermöglicht darüber hinaus einchnelles Auffinden eines bestimnten Programms.

1 Drücken Sie Fx TYPE (SEARCH) zweimal, um das Suchmenü anzuzeigen.

Search:01 Plat1

098 Super Reverb

2 Wahlen Sie mit der Einstellscheibe den Effekt (01 bis 45).

Die Nummern (01 bis 45) und die Namen der Effekte stimmen mit den links darüber dem Display aufgedruckten Nummern und Namen überein.

Search:03 Room1

017 Sound Fx

In der unteren Zeile des Displays erscheint die

Nummer und der Name des ersten Programms, das den gewählten Effekt enthalt.

Der Klang these Programs kann überprüft werden.

3 Drucken Sie EDIT PARAMETER , um den Cursor zur unteren Zeile des Displays zu verschiben.

Search:03 Room1

017 Sound Fx

4 Wahlen Sie mit der Einstellscheibe das Programm.

Nur Programme mit dem gewählten (in der ersten Zeile angezeigten) Effekt erschinen.

Der Klang der Programme kann überprüft werden.

Search:03 Room1

147 Other Program

5 Drücken Sie ENTER (TAP), um auf das gewählte Programm umzuschalten.

"Executing" ertscheint kurzzeitig, und das Gerätschaltet auf das gewählte Programm (und in den Wiedergabemodus darüber).

147 Other Program

-FX:A:03

Editieren eines Programms

Wahl eines Effektes

Mit dem folgenden Verfahren konnen Sie die Effekte, die in Ihr Programm verwendet werden sollen, wahlen. Bei den 2ch-Effecteken (10 bis 36) und den Mono-Paar-Effekten (37 bis 45) stehen ein oder zwei Effektblöcke zur Auswahl. Bei den 4ch-Effecteken (01 bis 09) steht nur ein Effektblock zur Auswahl. (Einzelheiten siehe Seite 8.)

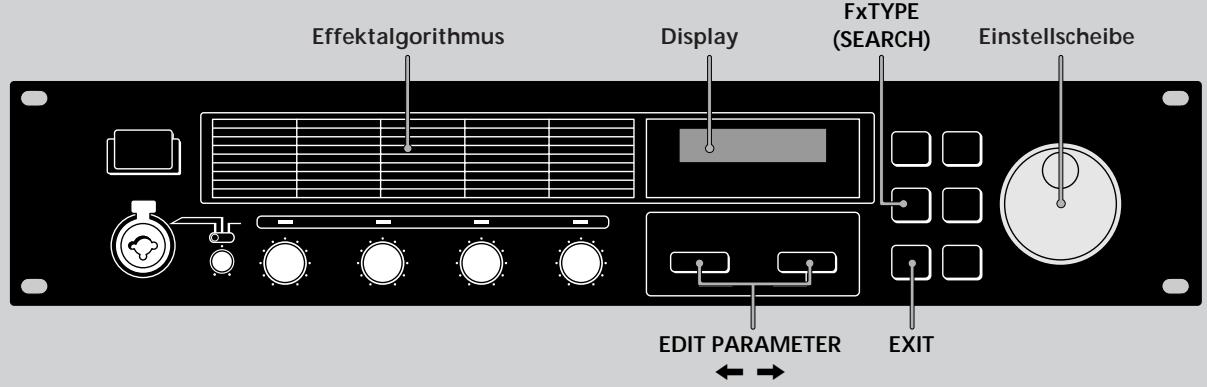

1 Drücken Sie Fx TYPE (SEARCH), um das Typenmenu anzuzeigen.

Fx Type:Type

-FxA:11/·FxB:12

2 Wahlen Sie mit der Einstellscheibe den Effekt (01 bis 45) für FxA.

Die Nummern (01 bis 45) stimmen mit den links vom Display aufgedruckten Effekten überein.

Fx Type:Type

-FxA:45/·FxB:12

Wenn Sie einen 4ch-Effekt (Nummer 01 bis 09) gewählt haben, entfallen die folgenden Schritte. Drücken Sie in thisem Fall EXIT, um in den Wiedergabemodus zurückzuschalten.

3 Drucken Sie EDIT PARAMETER zweimal, um den Cursor zu FxB zu verschiben.

Hinweis: Wenn im vorausgegangen Schritt ein 4ch-Effekt (01 bis 09) gewählt wurde, ist dies nicht möglich

Fx Type:Type

-FxA:45/·FxB:12

4 Wahlen Sie mit der Einstellscheibe einen Effekt (10 bis 45) für FxB.

Die Nummern (10 bis 45) stimmen mit den auf dem Bedienungspult aufgedruckten Effekten überein.

Fx Type:Type

-FxA:45/·FxB:30

5 Drücken Sie EXIT, um in den Wiedergabemodus zurückzuschalten.

Wenn Sie vor dem Zurückschalten in den Wiedergabemodus den Strukturtypändern wollen, aktivieren Sie durch Drücken von EDIT PARAMETER

den Strukturparameter und fahren Sie dann mit Schritt 3 des Abschnitts „Wahl der Struktur" fort.

Editieren eines Programms

Wahl der Struktur

Durch das folgende Verfahren konnen Sie die Struktur der Effektblöcke einstellen. Beachten Sie, daß dies nur möglich ist, wenn sowohl für FxA als auch für FxB Effekte gewählt worden sind. (Bei 4ch-Effekten ist diese Einstellung nicht möglich.)

1 Drücken Sie Fx TYPE, um das Effekttypmenu anzuzeigen.

Fx Type:Type

-FxA:11/·FxB:12

2 Drucken Sie EDIT PARAMETER , um "Struct" anzuzeigen.

Das Struktursymbol beginnt zu blinken.

Fx Type:Struct

-FX:A:11/·F×B:12

3 Wahlen Sie mit der Einstellscheibe die Option 12 oder

Die Struktursymbole entsprechen den Symbolen unterhalb des Displays.

:/Parallel

Ermöglicht eine getrennte Verwendung von FxA und FxB.

Bei dieser Struktur werden die Kanäle 1 und 2 getrennt von den Kanälen 3 und 4 bearbeitet.

: Seriell

Das Ausgangssignal von FxA wird zur weiteren Aufbereitung an FxB geleitet.

Bei dieser Struktur wird Kanal 1 mit Kanal 3 und Kanal 2 mit Kanal 4 gemisch.

4 Drücken Sie EXIT, um in den Wiedergabemodus zurückzuschalten.

Ändern der Parameter

Durch das folgenden Verfahrens konnen Sie:

• einen Effekt ein- und ausschalten;
• individuelle Effektparameter (FxA oder FxB) einstellen;
• die Gesamtlautstärke (Ausgang) des Programms einstehen.

Eine Beschreibung der Parameter der einzelnen Effekte finden Sie in der separaten Effektparameter-Übersicht.

1 Drücken Sie EDIT PARAMETER oder wiederholt, um den Parameter, den Sie einstehen wollen, anzuzeigen.
2 Stellen Sie den Parameter mit der Einstellscheibe ein.
3 Wiederholen Sie die Schritte 1 und 2, bis alle erforderlichen Parameter eingestellt sind.

Durch gleichzeitiges Drücken von EDIT PARAMETER und können Sie direkt zur{nachsten

Parametergruppe springen (statt die Parameter nacheinander zu durchlaufen).

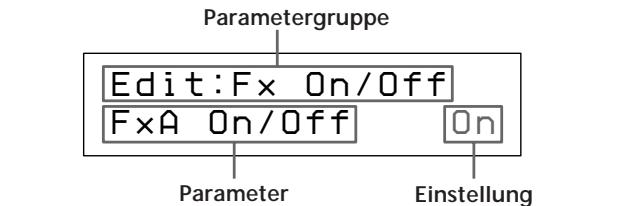

In der oberen Zeile des Displays erscheint der Name der Parametergruppe, in der unteren Zeile erscheint der Parameter und die Einstellung.

Parametergruppe	Enthaltene Parameter
Fx On/Off	Ein- und Ausschaltung von FxA und FxB*1.
FxA [Effektname *2]	Ändern der Klangaufbereitung durch FxA. Anzahl und Typ der verfügbaren Parameter hangt vom Effektblock ab.*3
FxB*1 [Effektname*2]	Ändern der Klangaufbereitung durch FxB. Anzahl und Typ der verfügbaren Parameter hangt vom Effektblock ab.*3
Master Level	Einstellung des Ausgangspegels des momentanen Programms.

1 Wenn für FxA ein 4ch-Effekt gewählt ist, sind die FxB-Parameter nicht verfügbar.
2 Abgekürzt auf 5 Zeichen.
*3 Einzelheiten finden Sie in der separaten Effektparameter-Übersicht.

4 Drucken Sie EXIT, um in den

Wiedergabemodus zurückzuschalten.

Verwendung der TAP-Funktion

Mit der TAP-Funktion konnen Sie durch einfaches Antippen der ENTER (TAP)-Taste bestimmte Zeitparameter ändern oder einen Effekt auslösen. Die Parameter, die sich auf diese Weise ändern setzen, sind von Effekt zu Effekt verschieden. Beachten Sie auch, daß bei einigen Effekten keine Parameteränderung mit der TAP-Funktion möglich ist. Viele der Zeit-Parameter (wie beispielsweise Delay Time) sowie durch Triggerung aktivierte Parameter (wie Key Trigger) konnen jedoch mit TAP-Funktion geändert werden. (Weitere Informationen entnahmen Sieitte der separates Effektparameter-Übersicht.)

Die TAP-Funktion kann sowohl im Wiedergabe- als auch im editiermodus eingesetzt werden, in anderen Modi (wie beispelsweise SYSTEM oder SAVE) stehen die Funktion jedoch nicht zur Verfügung.

Verwendung von TAP für Zeit-Parameter (siehe „Time" in der unterstehenden Tabelle)

Wahlen Sie ein Programm mit einem kompatiblen Effekt, und tippen Sie ENTER (TAP) wiederholt an, um das Tempo einzustellen.

Der Tap-Editor des Effektors mißt das Timing der letzten beiden Taps und stellt den betreffenden Parameter entsprechend ein.

Der Zusammenhang zwischen den Taps und dem Parameterwert kann geändert werden (siehe hierzu Seite 18).

Verwendung der TAP zur Effektauslösung (siehe „Trigger" in der unterstehenden Tabelle)

Drücken Sie ENTER (TAP) an der Stelle, an der der Effekt einsetzen soll.

Effekte, die mit der TAP-Funktion eingestellt werden können:

Nummer	Name	TAP-Modus
7	Rotary Speaker	Trigger
9	Doppler	Trigger
15	Stereo Delay	Time
16	Ping Pong Delay	Time
22	Stereo Panner	Trigger
23	Haas Panner	Trigger
31	Tremolo	Trigger
32	Vibrato	Trigger
34	Pitch Roller	Trigger
36	Freeze	Trigger

Auch eine MIDI-Steuierung der TAP-Funktion ist möglich Ein Datencode über 40H im Steueränderungssignal 04H bewirkt dasselbe wie die Taste ENTER (TAP) an der Gerätevorderseite.

Editieren eines Programms

Sichern eines Programms

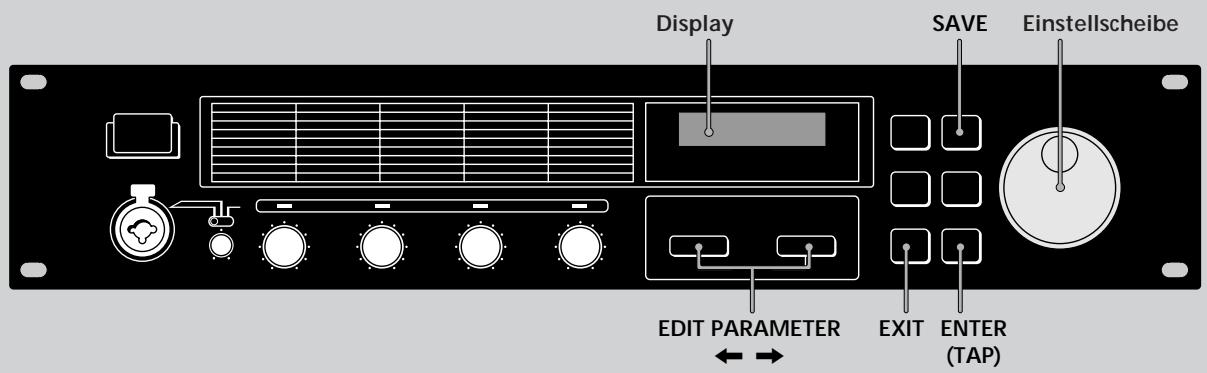

Auf den Speicherplatzen 201 bis 400 konnen Sie insgesamt 200 Programme, die Sie selbst durch Ändern der Effektblöcke, Effektstrukturien und Effektparameter erstellt haben, abspeichern.

1 Drücken Sie SAVE, um den Sicherungsmodus zu aktivieren.

Die Programmnummer beginnnt zu blinken. (Der Name des zuvor gesicherten Programms wird angezeigt.)

Save:

201 Super Reverb

2 Wahlen Sie mit der Einstellscheibe die Programmnummer (201-400), unter der der Effekt geschichert werden soll.

(Der Name des zuvor gezeherten Programms wird angezeigt.)

Save:

300 StereoChorus

3 Drucken Sie EDIT PARAMTER , um den Cursor zum Programmnamen zu verschieben.

Der Name des von Ihnen editierten Programms erscheint, wobei das ersten Zeichen blinkt.

Save:

300 Super Delay

4 Wahlen Sie mit der Einstellscheibe das Zeichen.

Save:

300 Xuper Delay

5 Bewegen Sie den Cursor mit EDIT PARAMTER oder zum nachsten Zeichen.

Wiederholen Sie die Schritte 4 und 5, bis alle Zeichen (max. 12) eingegeben sind.

6 Drücken Sie am Ende der Zeicheneingabe die Taste SAVE (oder ENTER (TAP)).

Save:OK?

N[EXIT]/Y[ENTER]

7 Eine Bestätigungsfrage erscheint.

Wenn Sie die Sicherung ausfuhren wollen, drucken Sie ENTER (TAP).

Nach Drücken dieser Taste erscheint kurzzeitig, "Writing...". Das Programm wird nun gesichert; anschließend schaltet das Gerät in den

Wiedergabemodus zurück.

Wenn Sie das Programm nicht sichern wollen, drücken Sie EXIT.

Bei Drücken dieser Taste kehrt das Gerät direkt in den Wiedergabemodus zurück, ohne das Programm zu sichern.

300 X My Program

-FxA:24/·F×B:31

Systemeinstellungen

Durch die folgenden Systemeinstellungen können Sie das Gerät an die jeweiligen Anforderungen anpassen. So laßt sich beispelse, die Reaktion des Geräts auf MIDI-Befehle und die Arbeitsweise der BYPASS- und TAP-Funktionen festlegen.

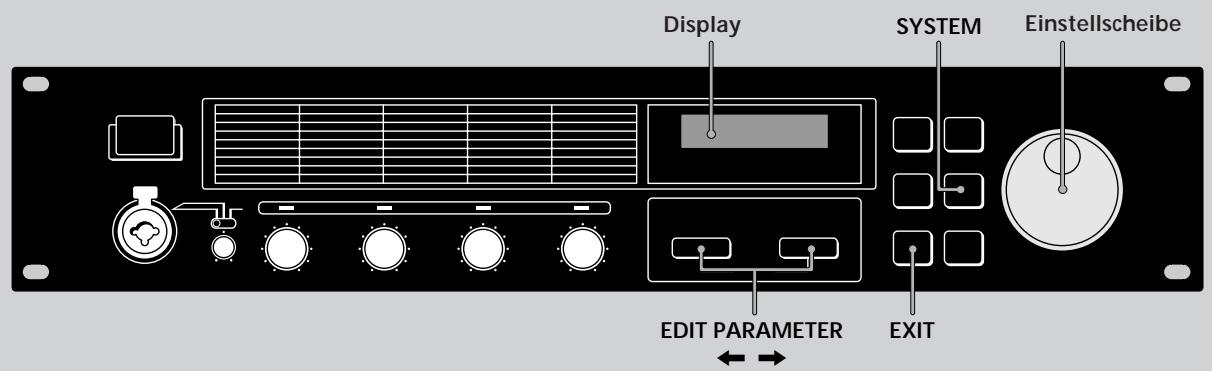

MIDI-Einstellungen

Über das MIDI-Interface können verschiedene Funktionen gesteuert werden. So können Sie beispielsweise mit Hilfe der Programmtabelle zwischen gespeicherten Effekten umschalten oder eigene Effekte in einem externen Speicher sichern.

1 Drucken Sie SYSTEM.

Der erstige MIDI-Parameter (MIDI-Kanal) erscheint automatisch.

2 Wahlen Sie mit EDIT PARAMETER oder den MIDI-Parameter, den Sie einstellen wollen.

Der Parameter MIDI Ch dient zum Einstellen des MIDI-Kanals (1 bis 16).

System:MIDI Ch Channel 01

Der Parameter MIDI Omni dient zum Ein- und Ausschalten der Omni-Funktionen.

System:MIDI Omni Omni Mode On

Der Parameter MIDI Out dient zur Funktionseinstellung der MIDI OUT/THRU-Buchse.

System:MIDI Out
Out/Thru Thru

Der Parameter MIDI Tabl dient zur Erzeugung einer Midi-Programmtabelle. (These Tabelle legt fest, welche Programme durch die MIDI-Programmänderungsbefehle aktiviert werden.)

System:MIDI Tab1
MIDI#001→Prg#001

Der Parameter MIDI Bulk dient zur Festlegung des Bereichs der ausgegebenen MIDI-Daten.

System: MIDI Bulk Trans Sys #400

3 Nehmen Sie die Einstellung mit der Einstellscheibe vor.

Einstellen des MIDI-Kanals

1 Wahlen Sie mit der Einstellscheibe den MIDI-Kanal (1 bis 16).
2 Schalten Sie durch Drücken von EXIT in den Wiedergabemodus zusammen oder wahren Sie durch Druppen von EDIT PARAMETER

oder einen anderen Parameter.

Einstellen der MIDI Omni-Funktion

1 Wahlen Sie mit der Einstellscheibe zwischen „On“ und „Off“.
2 Schalten Sie durch Drücken von EXIT in den Wiedergabemodus zusammen oder wahlen Sie durch Druppen von EDIT PARAMETER

oder einen anderen Parameter.

Einstellen von MIDI Thru/Out

1 Wahlen Sie mit der Einstellscheibe zwischen „Thru“ und „Out“. Thru: Das Eingangssignal der MIDI IN-Buchse wird unverändert ausgegeben.
Out: Bulk-Transferdaten usw. werden ausgegeben.
2 Schalten Sie durch Drücken von EXIT in den Wiedergabemodus zurück oder wahlen Sie durch Drücken EDIT PARAMETER oder einen anderen Parameter.

Systemeinstellungen

Einstellen der MIDI-Programmtabelle

1 Wahlen Sie mit der Einstellscheibe die MIDI-Programmänderungsnummer.

System:MIDI Tab1
MIDI#001→Prg#001

2 Drucken Sie EDIT PARAMETER
3 Wahlen Sie mit der Einstellscheibe das Programm, auf das umgeschaltet werden soll.

System:MIDI Tab1
MIDI#006→Prg#006

4 Schalten Sie durch Drücken von EXIT in den Wiedergabemodus darüber oder wahren Sie durch Drücken von EDIT PARAMETER oder einen anderen Parameter.

Einstellen der MIDI Bulk Transfer-Optionen

1 Stellen Sie sicher, daß „MIDI Thru/Out“ auf „Out“ eingestellt ist.
2 Wahlen Sie mit der Einstellscheibe „Sys" oder die Nummer des als erstes zu übertragenen Programms.

Wahlweise können Systemeinstellungen oder Programmdaten übertragen werden.

Sys: Die Daten der Einstellungen im Systemmodus werden übertragen.

201-400: Die Programmdaten des angegebenen

Programmnummernbereichs werden übertragen.

System: MIDI Bulk Trans #201→#400

3 Drucken Sie EDIT PARAMETER
4 Wahlen Sie mit der Einstellscheibe die Nummer des als letztes zu übertragenen Programms.

System: MIDI Bulk Trans Sys #400

5 Drucken Sie ENTER (TAP), um die Daten auszugegeben. Wahlend der Übertragung erscheint „Transferring." Am Ende der Übertragung erscheint der „MIDI Bulk"-Parameter.
6 Schalten Sie durch Drücken von EXIT in den Wiedergabemodus darüber oder wahren Sie durch Drücken von EDIT PARAMETER oder einen anderen Parameter.

Sonstige Einstellungen

Mit den System Setup-Parametern können die Funktionen BYPASS und TAP eingestellt werden. So kann beispiselsweise „BYP-Mode" auf „Muting" gesetzt werden, um den Prozessor stummzuschalten (statt das Eingangssignal unverändert auszugeben).

1 Drücken Sie SYSTEM zweimal.

Der erstige Setup-Parameter (.,Bypass") erscheint automatisch.

System: Set UP BYP Mode Bypass

2 Wahlen Sie mit der Einstellscheibe zwischen „Bypass" und „Muting".

Einstellung	Wirkung
Bypass	Das Originalsystem wird ohne Effektaufbereitung unverändert ausgegeben. Außen dem Originalsignal wird kein anderes Signal ausgegeben (siehe auch „Bypass" auf Seite 11).
Muting	Der Prozessorausgang wird vollständig stummgeschaltet (auch das Eingangssignal wird nicht ausgegeben). Diese Einstellung wird insbesondere dann empfohlen, wenn der Prozessor in den Mischer eingeschleift wird (wie auf Seite 9 dargestellt).

3 Schalten Sie durch Drucken von EDIT PARAMETER auf „Tap".

System: Set UP Tap Mode

4 Wahlen Sie mit der Einstellscheibe zwischen x1/4 , x1/3 , x1/2 , x1 , x2 oder x3 .

Je nach dem gewählten Faktor wird die TAP-Eingabe anders verwertet.

Beispiel: Wenn ein Faktor von „x1/4“ gewählt ist, erhält man bei einer Tap-Eingabe, die im Normalfall eine 1-Sekunden-Verzögerung bewirken wurde, eine 0,25-Sekunden-Verzögerung.

5 Schalten Sie durch Drucken von EXIT in den Wiedergabemodus zurück.

Zusatzinformationen

Zurücksetzen auf die werksseitigen Ausgangseinstellungen

Durch den folgenden Vorgang werden alle Benutzerspeicher und Systemeinstellungen auf die werksseitigen Ausgangszustände zurückgesetzt.

1 Schalten Sie das Gerät aus.
2 Während Sie SAVE und SYSTEM gedrück gehen, schalten Sie das Gerät wieder ein. „All Initialize!!“ erscheint im Display, und alle Einstellungen werden in die werksseitigen Ausgangszustände zurückgesetzt.

Hinweis

Beim Rücksetzen werden die Daten des Benutzerspeichers durch die werksseitigen Originaldaten überschreiben. Sichern Sie deshalb alle Daten zuvor (beispielsweise in einem MIDI-Data-Filer).

Auswechseln der Pufferbatterie des Speichers

Wenn beim Einsatzen „Battery Low!" im Display erscheint, ist die interne Pufferbatterie fast erschöpf. Lassen Sie die Batterie dann umgehend von Ihr hem Handler auswechseln. Bei erschöpfter Batterie gehen die gespeicherten Daten verloren.

Hinweis

Beim Auswechseln der Pufferbatterie können die gespeicherten Daten verlorengehen. Sichern Sie die Daten deshalb zuvor auf einen externen MIDI-Data-Filer oder notieren Sie sich die Daten.

Störungsüberprüfungen

Bevor Sie sich bei einer Störung an einen Fachmann wenden, gehen Sie die folgende Liste durch. Häufig ist die Störung lediglich auf einen Bedienungs-, Einstellungsfehler oder ein nicht korrekt angeschlossenes Kabel zurückzuführren.

Schwacher oder überhaupt kein Ton.

Durch Drücken von BYPASS die Muting-Funktion ausschalten.
Sicherstellen, daß mit den INPUT LEVEL-Reglern ein geeigneter Pegel eingestellt ist.
Sicherstellen, daß alle Kabel richtig angeschlossen sind.
Sicherstellen, daß für den „Master Level“-Parameter kein zu geringer Wert eingestellt ist (siehe Seite 14).
Sicherstellen, daß am Verstärker oder Mischer ein geeigneter Lautstärkepegel eingestellt ist.

Das eingebene Tonsignal wird nicht aufbereitet.

Durch Drücken von BYPASS die Bypass-Funktion ausschalten.
Überprüfen, ob einer der (oder beiden) Effekte ausgeschaltet ist (sind).

Die Eingangspegelanzeige leuchtet rot.

INPUT LVEVEL nach links drehen, um den Eingangspiegel des betreffenden Kanals zu reduzieren.
Den Ausgangspiegel des Quellgerats reduzieren.
Den INPUT-Pegel Wahlschalter auf +4 dB stellen und mit dem INPUT-Regler den Eingangspegel einjustieren.

Die MIDI-Vorgänge können nicht ausgeführrt werden.

Sicherstellen, daß der MIDI-Empfangskanal mit dem Sendekanal des MIDI-Geräts übereinstimmt.
Sicherstellen, daß das MIDI-Kabel richtig angeschlossen ist.
Sicherstellen, daß die MIDI-Programmtabelle stimmt.

"RAM Error!" erscheint im Display, und das Ausgangssignal wird stummgeschaltet.

Das Gerät zurücksetzen (siehe „Zurücksetzen auf die weltseitigen Ausgangseinstellungen").

Zusatzinformationen

Zur besonderen Beachtung

Sicherheit

• Sollte ein fester Gegenstand oder Flüssigkeit in das Gerät gelangen, trennen Sie es ab und halten Sie es von einem Fachmann überprüfen, bevor Sie es weiterverwenden.

Stromversorgung

• Vor dem Betrieb des Geräts vergewissern Sie sich, daß die Betriebsspannung mit der örtlichen Netzspannung übereinstimmt.
• Trennen Sie das Gerät bei längerer Nichtverwendung von der Wandsteckdose ab. Zum Abtrennen fassen Sie stets am Stecker und niemals am Kabel selbst an.
• Das Netzkabelarf nur von einer Fachwerkstatt ausgewechselt werden.

Aufstellung

• Stellen Sie das Gerät an einem Platz auf, an dem ausreichende Luftzirkulation gewährleistet ist, um einen internen Hitzestau zu vermeiden und lange Lebensdauer der Bauteile sicherzustellen.
• Stellen Sie das Gerät nicht in die Nähe von Wärmequellen und auch nicht an Plätze, die direktem Sonnenlicht, starker Staubentwicklung oder Mechanischen Stößen ausgesetzt sind.
• Stellen Sie nichts oben auf das Gehäuse, da es sonst durch Blockieren der Ventilationsöffnungen zu Fehlfunktionen kommt kann.

Reinigung des Gehäuses

• Reinigen Sie das Gehäuse, das Bedienungspult und die Bedienungselemente mit einem weichen, leicht mit mildem Haushaltsreiniger angefeuchteten Tuch. Scheuerschwämme, Scheuerpulver und Lösungsmittel wie Alkohol oder Benzin)dürfen nicht verwendet werden.

Wiederverpackung

• Hebien Sie den Karton und das Verpackungsmaterial auf, um das Gerät bei einem späteren Transport saferer wieder verpacken zu können. Packen Sie es wieder so ein, wie es wertsseitig verpackt war.

Bei weiterführenden Fragen wenden Sie sichitte an den{nachsten Sony Handler.

Bei einer Reparatur des Geräts werden alle Daten der Benutzerspeicher (Nr. 201 - 400) durch die werksseitigen Originaldaten überschreiben.
Sichern Sie wichtige Daten auf einen externe MIDI-Data-Filer oder notieren Sie sich die Parameteinstellungen, bevor Sie das Gerät reparieren setzen.

Technische Daten

A/D-Wandler	20 Bit Auflösung
D/A-Wandler	20 Bit Auflösung
Abtastfrequenz	48 kHz

Eingang (Rückseite)

Buchsenty	Referenz-Eingangs-pegel	Max.Eingangs-pegel	Eingangs-impedanz	Schal-tungstyp
PHONE	-10 dBu oder +4 dBu	+20 dBu	über 45 kOhm	unsymme-trisch

Eingang (Vorderseite)

Buchsenty	Referenz-Eingangs-pegel	Max.Eingangs-pegel	Eingangs-impedanz	Schal-tungstyp
XLR/PHONE	-50 dBu	+10 dBu	10 kOhm	symme-trisch

Ausgang

Buchsenty	Referenz-Ausgangs-pegel	Max.Ausgangs-pegel	Lastimpedanz	Schal-tungstyp
PHONE	-10 dBu oder +4 dBu	+10 dBu oder +20 dBu	unter 1 kOhm	unsymme-trisch

MIDI-Eingang/Ausgang Buchse: 5 pol DIN (IN x 1, OUT/THRU x 1) Für die OUT/THRU-Buchse kann zwischen OUT (Ausgang) und THRU (durchgeschleift) gewählt werden.

Frequenzgang 20Hz - 22kHz(+0, - 1dB)

Signal-Rauschabstand über 93 dB

Kllrgrad unter 0,005% (1 kHz)

Effektalalgorithmen 45 (4ch: 9, 2ch: 27, Mono-Paar: 9)

Speicher Festspeicherplätze: 200 (Nummer 001 bis 200) Benutzerspeicherplätze: 200 (Nummer 201 bis 400)

Stromquelle 230 V Wechselspannung, 50 / 60Hz

Leistungsaufnahme 12 W (230 V)

Abmessungen 482x88x290mm (B / H / T) , ausschl. vorspringender Teile)

Gewicht ca. 3,6kg

Mitgeliefertes Zubehör Bedienungsanleitung (1) Effektparameter-Übersicht (1) Vorwahlspeicher-Katalog (1)

Änderungen, die dem technischen Fortschrift dieren, bleiben vorbehalten.

Function...		Transmitted	Recognized	Remarks
Basic Channel	Default Changed	× ×	1-16 1-16	Memorized
Mode	Default Messages Altered	× × * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * *	OMNI ON/OFF × ×	Memorized
Note Number:	True Voice	× * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * × ×	× × × × × × × × × × × × × × × × × × × × × × × × × × × × × × × × × × × × × × × × × × × × × × × × × × × × × × × × × × × × × × × × × × × × × × × × × × × × × × × × × × × × × × × × × × × × × × × × × × × × ×× × × × × × × × × × × × × × × × × × × × × × × × × × × × × × × × × × × × × × × × × × × × × × × × × × × × × × × × × × × × × × × × × × × × × × × × × × × × × × × × × × × × × × × × × × × × × × × × × × ××××××××××××××××××××××××××××××××××××××××××××××××××××××××××××××××××××××××××××××××××××××××××××××××××××× × × × × × × × × × × × × × × × × × × × × × × × × × × × × × × × × × × × × × × × × × × × × × × × × × × × × × × × × × × × × × × × × × × × × × × × × × × × × × × × × × × × × × × × × × × × × × × × × × × −× −× −× −× −× −× −× −× −× −× −× −× −× −× −× −× −× −× −× −× −× −× −× −× −× −× −× −× −× −× −× −× −× −× −× −× −× −× −× −× −× −× −× −× −× −× −× −× −× −× −= −× −× −× −× −× −× −× −× −× −× −× −× −× −× −× −× −× −× −× −× −× −× −× −× −× −× −× −× −× −× −× −× −× −× −× −× −× −× −× −× −× −× −× −× −× −× −× −× −× −*3: It can be received on the play mode only.
Velocity	Note ON	× × × × × * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * *	○ × × × × × × × × × × × × × × × × × × × × × × × × × × × × × × × × × × × × × × × × × × × × × × × × × × × × × × × × × × × × × × × × × × × × × × × × × × × × × × × × × × × × × × × × × × × × × × × × × × × −*3
After Touch	Key's Ch's	× × × × × * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * *	○ × × × × * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * × × × × × × × × × × × × × × × × × × × × × × × × × × × × × × × × × × × × × × × × × × × × × × × × × × × × × × × × × × × × × × × × × × × × × × × × × × × × × × × × × × × × × × × × × × × × × × × × × × × =×−×−×−×−×−×−×−×−×−×−×−×−×−×−×−×−×−×−×−×−×−×−×−×−×−×−×−×−×−×−×−×−×−×−×−×−×−×−×−×−×−×−×−×−×−×−×−×−×−×−× −×−×−×−×−×−×−×−×−×−×−×−×−×−×−×−×−×−×−×−×−×−×−×−×−×−×−×−×−×−×−×−×−×−×−×−×−×−×−×−×−×−×−×−×−×−×−×−×−×−×—×−×−×−×−×−×−×−×−×−×−×−×−×−×−×−×−×−×−×−×−×−×−×−×−×−×−×−×−×−×−×−×−×−×−×−×−×−×−×−×−×−×−×−×−×−×−×−×−×−×–×−×−×−×−×−×−×−×−×−×−×−×−×−×−×−×−×−×−×−×−×−×−×−×−×−×−×−×−×−×−×−×−×−×−×−×−×−×−×−×−×−×−×−×−×−×−×−×−×−×‐×−×−×−×−×−×−×−×−×−×−×−×−×−×−×−×−×−×−×−×−×−×−×−×−×−×−×−×−×−×−×−×−×−×−×−×−×−×−×−×−×−×−×−×−×−×−×−×−×−×─×−×−×−×−×−×−×−×−×−×−×−×−×−×−×−×−×−×−×−×−×−×−×−×−×−×−×−×−×−×−×−×−×−×−×−×−×−×−×−×−×−×−×−×−×−×−×−×−×−×∼×∼×∼×∼×∼×∼×∼×∼×∼×∼×∼×∼×∼×∼×∼×∼×∼×∼×∼×∼×∼×∼×∼×∼×∼×∼×∼×∼×∼×∼×∼×∼×∼×∼×∼×∼×∼×∼×∼×∼×∼×∼×∼×∼×∼×∼×∼×∼×∼×∼×←×←×←×←×←×←×←×←×←×←×←×←×←×←×←×←×←×←×←×←×←×←×←×←×←×←×←×←×←×←×←×←×←×←×←×←×←×←×←×←×←×←×←×←×←×←×←×←×←×←×∼×∼×∼×∼×∼×∼×∼×∼×∼×∼×∼×∼×∼×∼×∼×∼×∼×∼×∼×∼×∼×∼×∼×∼×∼×∼×∼×∼×∼×∼×∼×∼×∼×∼×∼×∼×∼×∼×∼×∼×∼×∼×∼×∼×∼×∼×∼×∼×∼×‒×‒×‒×‒×‒×‒×‒×‒×‒×‒×‒×‒×‒×‒×‒×‒×‒×‒×‒×‒×‒×‒×‒×‒×‒×‒×‒×‒×‒×‒×‒×‒×‒×‒×‒×‒×‒×‒×‒×‒×‒×‒×‒×‒×‒×‒×‒×‒×‒×‒×––+*3: Used as master level control. *2: Used as input from TAP key. *3: It can be received on the play mode only.

Blank Chart / Tableaux d'espace / Leertabellen

Program Number:

Program Name:

Fx Type: FxA:

FxB:

Fx Structure: Parallel() / Serial ()

Master Level:

FxA
\	Parameter Name	Value
1
2
3
4
5
6
7
8

FxB
\	Parameter Name	Value
1
2
3
4
5
6
7
8

Comments:

Program Number:

Program Name:

Fx Type: FxA:

FxB:

Fx Structure: Parallel() / Serial ()

Master Level:

FxA
\	Parameter Name	Value
1
2
3
4
5
6
7
8

FxB
\	Parameter Name	Value
1
2
3
4
5
6
7
8

Comments:
