Merke	Power Craft
Modell	78700
Produkttype	Sag
Strømkilde	Elektrisk (med ledning)
Motorkraft	1200 W
Bladdiameter	190 mm (7,5 tommer)
Maks skjæredybde (90°)	65 mm
Maks skjæredybde (45°)	45 mm
Tomgangshastighet	4500 o/min
Vekt	4,2 kg
Mål (L x B x H)	350 x 220 x 280 mm
Kabellengde	2 m
Sikkerhetsfunksjoner	Bladbeskyttelse, sikkerhetsbryter, sklisikkert håndtak
Vedlikehold	Rengjør etter bruk, smør bevegelige deler, kontroller jevnlig bladets skarphet
Tilgjengelighet av reservedeler	Reserveblad og kullbørster tilgjengelig
Garanti	2 år

Ofte stilte spørsmål - 78700 Power Craft

Hvordan skifter jeg bladet på Power Craft 78700 sagen?

Først, trekk støpselet ut av sagen. Bruk spindellåsen til å holde bladet, løsne deretter akselmutteren med den medfølgende skrunøkkelen. Fjern det gamle bladet og sett inn det nye, sørg for at tennene peker fremover. Stram mutteren godt.

Hva er maksimal skjæredybde for Power Craft 78700?

Maksimal skjæredybde ved 90° er 65 mm, og ved 45° er den 45 mm.

Kan jeg bruke Power Craft 78700 til å skjære metall?

Denne sagen er designet for tre og trematerialer. For metallskjæring trenger du et spesialisert blad, og sagen har kanskje ikke nødvendig hastighet eller kraft.

Hvordan justerer jeg gjæringsvinkelen på sagen?

Løsne gjæringsjusteringsknappen, vipp basisplaten til ønsket vinkel (0-45°), og stram knappen igjen. Kontroller vinkelen med en gradskive om nødvendig.

Hvorfor stopper sagbladet plutselig under bruk?

Dette kan skyldes overbelastning eller en defekt sikkerhetsbryter. Sørg for at skjøteledningen er dimensjonert for sagens effekt og at bladet ikke sitter fast. Hvis problemet vedvarer, kontakt en fagperson.

Hvor ofte bør jeg bytte kullbørstene?

Kullbørstene bør kontrolleres hver 50. time bruk eller når du oppdager gnistdannelse. Bytt dem hvis de er slitt ned til mindre enn 6 mm.

Hvilken type smøremiddel bør jeg bruke for Power Craft 78700?

Bruk en lett maskinolje på girhuset og bevegelige deler. Unngå oversmøring for å forhindre støvoppbygging.

Kan jeg bruke et diamantblad til å skjære keramiske fliser?

Nei, denne sagen er ikke designet for fliseskjæring. Bruk av diamantblad kan skade verktøyet og utgjøre en sikkerhetsrisiko. Bruk en dedikert fliseskjærer.

Hvordan rengjør jeg sagen etter bruk?

Trekk støpselet ut av sagen, fjern bladet, og tørk verktøyet med en tørr klut. Bruk trykkluft for å blåse støv ut av motorventilene. Ikke bruk vann eller løsemidler.

Hva er den beste måten å oppbevare Power Craft 78700 på?

Oppbevares på et tørt sted vekk fra fuktighet. Hold bladbeskyttelsen lukket og lås avtrekkeren. Bruk bladdekselet hvis tilgjengelig.

BRUKSANVISNING 78700 Power Craft

Alle rettigheter forbeholdes. Innholdet i denne bruksanvisningen må ikke gjengis, verken helt eller delvis, på noen måte ved hjelp av elektroniske eller mekaniske hjelpemidler, inkludert foto-kopiering eller opptak, oversettes eller lagres i et informasjonslagrings- og informasjonshentingssystem uten skriftlig tillatelse fra HP Værktøj A/S.

Bordstørrelse: 385 × 395 mm

Vægt: 12 kg

Fliseskærerens dele

Få adgang til savakslen

Rengøring og vedligehold

For at du skal få mest mulig glede av den nye flisekutteren din, bør du lese denne bruksanvisningen og de vedlagte sikkerhetsforskriftene før du begynner å bruke flisekutteren. Vi anbefaler også at du tar vare på bruksanvisningen i tilfelle du skulle få behov for å lese informasjonen om flisekutterens funksjoner om igjen senere.

Flisekutteren er perfekt til å kutte små og mellomstore fliser og klinker til f.eks. gulv og vegger. Arbeidsbordet kan vippes trinnløst inntil 45°, slik at du lett og nøyaktig kan lage skrå kutt.

Tekniske data

Spenning/frekvens: 230 V \~ 50 Hz Effekt: 450 W

Tomgangsturtall: 3 000 o/min Maks. kuttehøyde: 34 mm

Bordstørrelse: 385 × 395 mm Vekt: 12 kg

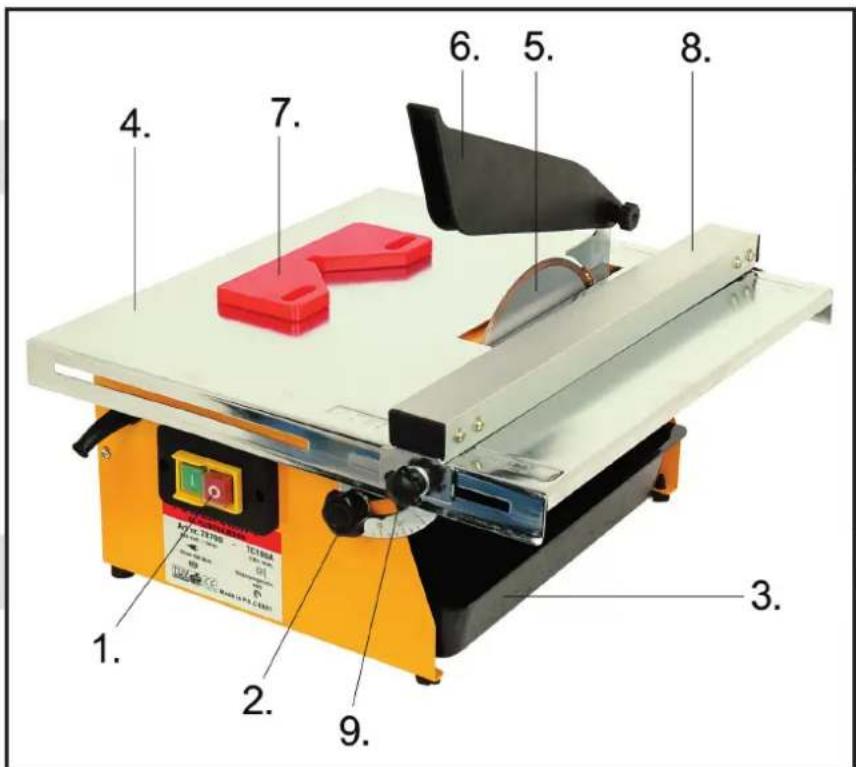

Flisekutterens deler

1. Bryter
2. Grep for innstilling av gjæringsvinkel
3. Vannbeholder
4. Arbeidsbord
5. Blad
6. Beskyttelsesskjerm
7. 45°-adapter
8. Parallellanslag
9. Grep til parallellanslag

Spesifikke sikkerhetsforskrifter

Flisekutteren må bare brukes på en plan og stabil overflate.

For å sikre tilstrekkelig avkjøling av bladet skal vannbeholderen alltid være fylt når du bruker flisekutteren.

Bruk aldri bøyde sagblad eller sagblad som har brister eller mangler tenner.

Ikke stans sagbladet ved å presse flisekutteren eller ved å bruke trykk på siden av sagbladet.

Sagbladet skal ikke være i kontakt med arbeidsemnet eller andre gjenstander når flisekutteren startes.

Bruk alltid beskyttelseshansker når du håndterer sagbladet. Hold aldri hånden i nærheten av sagbladet, og forsøk aldri å fjerne materiale fra arbeidsområdet mens sagbladet roterer.

Bruk aldri flisekutteren hvis beskyttelsesutstyret er demontert eller ikke fungerer.

Bruk en skyvepinne for å føre små arbeidsemner inn til sagbladet. Ikke kutt fliser som ikke kan håndteres sikkert.

Kutting av fliser

Plasser flisekutteren på en plan og stabil overflate. Fyll vannbeholderen med rent springvann.

Still inn arbeidsbordets helning og parallellanslaget i henhold til arbeidsoppgaven.

Skyv flisen mot sagbladet, og la sagbladet arbeide seg gjennom flisen.

Slå av maskinen. Ikke fjern flisestykkene før sagbladet har stanset helt.

Skråkutting (45°)

Plasser flisekutteren på en plan og stabil overflate. Fyll vannbeholderen med rent springvann.

Still inn arbeidsbordets helning og parallellanslaget i henhold til arbeidsoppgaven.

Skyv hjørnet av flisen inn i vinkelen på 45°-adapteren.

Skyv 45°-adapteren mot parallellanslaget, og kontroller at den vil gå fri av sagbladet under kuttingen.

Slå flisekutteren på, og la bladet oppnå maksimal hastighet.

Skyv flisen mot sagbladet, og la sagbladet arbeide seg gjennom flisen.

Fjern beskyttelsesskjermen rundt bladet ved hjelp av en stjerneskrutrekker.

Du har nå adgang til sagakselen og låsemutteren på 18 mm.

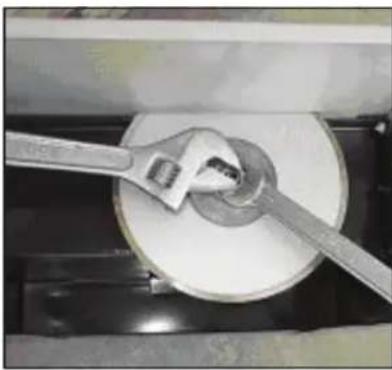

Fest en skiftenøkkel til akselens ytterste del, og sett en 18 mm fastnøkkel rundt låsemutteren.

Skift sagbladet – vær oppmerksom på rotasjonsretningen.

Sett den ytre flensen på plass.

Monter og stram låsemutteren ved hjelp av skiftenøkkelen og fastnøkkelen.

Sett beskyttelsesskjermen tilbake på plass.

BRUKSANVISNING

Rengjøring og vedlikehold

Slå flisekutteren av, og koble den fra strømnettet. Tørk av flisekutteren med en godt oppvridd klut etter bruk, og hold alltid overflaten og ventilasjonshull frie for smuss. Vannbeholderen tømmes og skylles etter bruk.

Miljøopplysninger

Du kan være med på å verne om miljøet! Følg gjeldende miljøregler: Lever gammelt elektrisk utstyr til den kommunale gjenvinningsstasjonen.

BRUKSANVISNING

Introduktion

98/37/E∅F: Maskindirektivet med tillegg og rettelser.

06/95/EØF: Lavspenningsdirektivet.

89/336/E∅F: EMC-direktivet + (rettelser 93/68/EEC)
