78700 - Sav Power Craft - Gratis brugsanvisning og manual

Mærke	Power Craft
Model	78700
Produkttype	Sav
Strømkilde	Elektrisk (ledningsbundet)
Motoreffekt	1200 W
Bladdiameter	190 mm (7.5 in)
Maks. skæredybde (90°)	65 mm
Maks. skæredybde (45°)	45 mm
Tomgangshastighed	4500 rpm
Vægt	4.2 kg
Mål (L x B x H)	350 x 220 x 280 mm
Kabellængde	2 m
Sikkerhedsfunktioner	Klingebeskyttelse, sikkerhedskontakt, skridsikkert håndtag
Vedligeholdelse	Rengør efter brug, smør bevægelige dele, kontroller jævnligt klingens skarphed
Reservedele tilgængelighed	Reservedele: erstatningsklinger og kulbørster fås
Garanti	2 år

Ofte stillede spørgsmål - 78700 Power Craft

Hvordan skifter jeg klingen på Power Craft 78700 saven?

Først skal du tage stikket ud af saven. Brug spindellåsen til at holde klingen, løsn derefter akselmøtrikken med den medfølgende nøgle. Fjern den gamle klinge og installer den nye, og sørg for at tænderne vender fremad. Spænd møtrikken godt.

Hvad er den maksimale skæredybde for Power Craft 78700?

Den maksimale skæredybde ved 90° er 65 mm, og ved 45° er den 45 mm.

Kan jeg bruge Power Craft 78700 til at skære metal?

Denne sav er designet til træ og træbaserede materialer. Til metalskæring skal du bruge en specialklinge, og saven har muligvis ikke den nødvendige hastighed eller effekt.

Hvordan justerer jeg geringsvinklen på saven?

Løsn geringsjusteringsknappen, vip bundpladen til den ønskede vinkel (0-45°), og stram knappen igen. Kontroller vinklen med en vinkelmåler om nødvendigt.

Hvorfor stopper savklingen pludselig under brug?

Dette kan skyldes overbelastning eller en defekt sikkerhedskontakt. Sørg for at forlængerledningen er klassificeret til savens effekt, og at klingen ikke sidder fast. Hvis problemet fortsætter, kontakt en fagmand.

Hvor ofte skal jeg udskifte kulbørsterne?

Kulbørster bør kontrolleres hver 50. times brug, eller når du bemærker gnister. Udskift dem, hvis de er slidt ned til mindre end 6 mm.

Hvilken type smøremiddel skal jeg bruge til Power Craft 78700?

Brug letmaskinolie på gearhuset og bevægelige dele. Undgå oversmøring for at forhindre støvophobning.

Kan jeg bruge en diamantklinge til at skære keramiske fliser?

Nej, denne sav er ikke designet til fliseskæring. Brug af en diamantklinge kan beskadige værktøjet og skabe en sikkerhedsrisiko. Brug en dedikeret fliseskærer.

Hvordan rengør jeg saven efter brug?

Tag stikket ud af saven, fjern klingen, og aftør værktøjet med en tør klud. Brug trykluft til at blæse støv ud af motorventilerne. Brug ikke vand eller opløsningsmidler.

Hvad er den bedste måde at opbevare Power Craft 78700 på?

Opbevares på et tørt sted væk fra fugt. Hold klingebeskyttelsen lukket og lås aftrækkeren. Brug klingedækslet hvis tilgængeligt.

BRUGSANVISNING 78700 Power Craft

© 2006 HP Værktøj A/S

Alle rettigheder forbeholdes. Indholdet i denne vejledning må ikke gengives, hverken helt eller delvist, på nogen måde ved hjælp af elektroniske eller mekaniske hjælpemidler, f.eks. fotokopiering eller optagelse, oversættes eller gemmes i et informationslagrings- og -hentningssystem uden skriftlig tilladelse fra HP Værktøj A/S.

Tillverkad i P.R.C.

6001 - Yangzhou Triple Harvest, Jiangsu

EU-importör:

HP Værktøj A/S

7080 Børkop

Danmark

© 2006 HP Værktøj A/S

© 2006 HP Værktøj A/S

© 2006 HP Værktøj A/S

© 2006 HP Værktøj A/S

© 2006 HP Værktøj A/S

For at du kan få mest mulig glæde af din nye fliseskærer, beder vi dig gennemlæse denne brugsanvisning og de vedlagte sikkerhedsforskrifter, før du tager fliseskæreren i brug. Vi anbefaler dig desuden at gemme brugsanvisningen, hvis du senere skulle få brug for at genopfriske din viden om fliseskærerens funktioner.

Fliseskæreren er ideel til at skære små og mellemstore fliser og klinker til f.eks. gulv og vægge. Arbejdsbordet kan vippes trinløst op til 45°, så man nemt og præcist kan lave skrå snit.

Tekniske data

Spænding/frekvens: 230 V \~ 50 Hz

Effekt: 450 W

Friløbshastighed: 3.000 o/m

Maks. skærehøjde: 34 mm

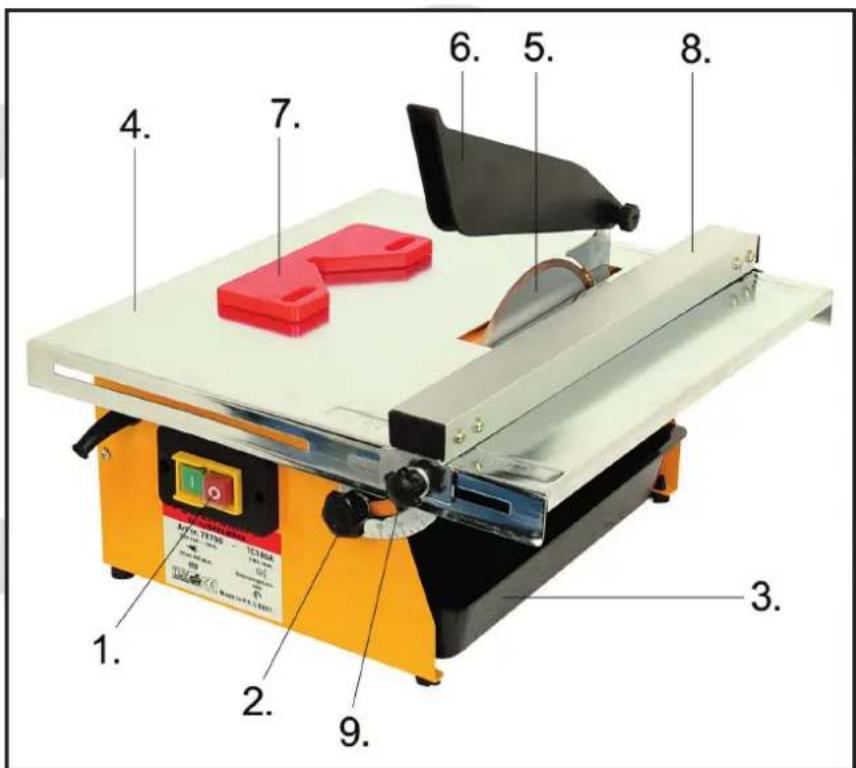

1. Afbryderknap
2. Greb til indstilling af geringsvinkel
3. Vandbeholder
4. Arbejdsbord
5. Klinge
6. Beskyttelsesskærm
7. 45°-adapter
8. Parallelstyr
9. Greb til parallelstyr

Særlige sikkerhedsforskrifter

Brug kun fliseskæreren på en plan og stabil overflade.

Brug kun savklinger med en udvendig diameter mellem 150 og 180 mm, og med en huldiameter på 22,2 mm.

For at klingen kan køles tilstrækkeligt, skal vandbeholderen altid være fyldt, når du bruger fliseskæreren.

Brug aldrig bøjede eller revnede savklinger, eller savklinger, hvor nogle af tænderne mangler.

Stands aldrig savklingen ved at presse fliseskæreren eller ved at trykke på siden af savklingen.

Savklingen må ikke være i kontakt med arbejdsemnet eller andre genstande, når fliseskæreren startes.

Brug altid beskyttelseshandsker, når du håndterer savklingen. Hold aldrig hånden i nærheden af savklingen, og forsøg aldrig at fjerne materiale fra arbejdsområdet, mens savklingen roterer.

Brug aldrig fliseskæreren, hvis beskyttelsesudstyret er afmonteret eller ikke fungerer.

Brug en indføringsstav til at indføre små arbejdsemner i savklingen. Sav ikke i fliser, som ikke kan håndteres sikkert.

Savning af fliser

Placer fliseskæreren på en plan og stabil overflade.

Fyld vandbeholderen med rent postevand.

Indstil eventuelt arbejdsbordets hældning og parallelstyret af hængigt af arbejdsopgaven.

Tilslut fliseskæreren til lysnettet.

Tænd fliseskæreren, og lad klingen opnå den maksimale hastighed.

Skub flisen mod savklingen, og lad savklingen arbejde sig igennem.

Sluk maskinen og fjern først flisestykkerne, när savklingen holder helt stille.

Placer fliseskæreren på en plan og stabil overflade.

Fyld vandbeholderen med rent postevand.

Indstil eventuelt arbejdsbordets hældning og parallelstyret afhængigt af arbejdsopgaven.

Tilslut fliseskæreren til lysnettet.

Skub hjørnet af flisen ind i vinklen på 45°-adapteren.

Skub 45°-adapteren mod parallelstyret, og kontroller, at den vil være fri af savklingen under savningen.

Tænd fliseskæreren, og lad klingen opnå den maksimale hastighed.

Skub flisen mod savklingen, og lad savklingen arbejde sig igennem.

Sluk maskinen, og fjern først flisestykkerne, när savklingen holder helt stille.

Udskiftning af klinge

Sluk fliseskæreren, og afbryd den fra lysnettet.

Fjern vandbeholderen.

Fjern beskyttelsesskærmen omkring klingen ved hjælp af en stjerneskruetrækker.

Du har nu adgang til savakslen og dens 18 mm läsemøtrik.

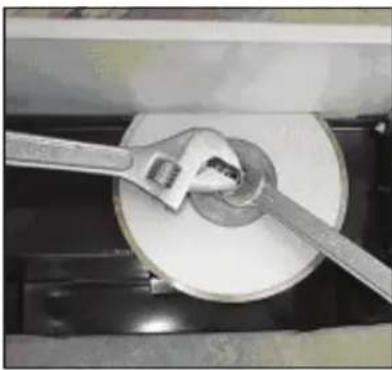

Spænd en svensknøgle fast på den yderste del af akslen, og sæt en 18 mm fastnøgle om låsemøtrikken.

Løsn låsemøtrikken, og skru den af. Fjern yderflangen.

Udskift savklingen - vær opmærksom på rotationsretningen.

Sæt yderflangen på plads igen.

Monter og spænd låsemøtrikken ved hjælp af svensknøglen og fastnøglen.

Sæt beskyttelsesskærmen på igen.

BRUGSANVISNING

Sluk fliseskæreren og afbryd den fra lysnettet. Tør fliseskæreren af med en hårdt opvredet klud efter brug, og hold altid dens overflade og ventilationshuller fri for snavs. Vandbeholderen tømmes og skylles efter brug.

Miljøoplysninger

Du kan være med til at værne om miljøet! Følg de gældende miljøregler: Aflever gammelt elektrisk udstyr på den kommunale genbrugsstation.

BRUKSANVISNING

Innledning

Koble flisekutteren til strømnettet.

Slå flisekutteren på, og la bladet oppnå maksimal hastighet.

Koble flisekutteren til strømnettet.

Skaff adgang til sagakselen.

Skifte sagbladet

Slå flisekutteren av, og koble den fra strømnettet. Ta ut vannbeholderen.

Løsne låsemutteren og skru den av. Fjern den ytre flensen.

CE-mærke er anbragt: 2007

CE-merket: 2007

EU-Importør, EU-importør, EU-Importør, EU-maahantuoja, EEC-importer, EG-Importeur,:

HP-Værktøj A/S Industrivej 67 - 7080 Børkop

POWER CRAFT*

78700 (TC180A)

230 V - 450 W

Erklærer herved på eget ansvar, at:

Erklærer herved på eget ansvar at:

Er fremstillet i overensstemmelse med følgende:

Er fremstilt i samsvar med følgende:

98/37/EF: Maskindirektivet med ændringsdirektiver.

06/95/E∅F: Lavspændingsdirektivet.

89/336/E∅F: EMC-direktivet + (ændringsdirektiv 93/68/E∅F)

HP-Værktøj A/S - B∅RKOP - 00 / 00 / 2007
