BEDIENUNGSANLEITUNG 78700 Power Craft

Alle Rechte vorbehalten. Der Inhalt dieser Bedienungsanleitung darf ohne die schriftliche Genehmigung von HP Værktøj A/S weder ganz noch teilweise in irgendeiner Form unter Verwendung elektronischer oder mechanischer Hilfsmittel, wie zum Beispiel durch Fotokopieren oder Aufnahmen, wiedergegeben, übersetzt oder in einem Informationsspeicher und -abrufsystem gespeichert werden.

BRUGSANVISNING

Introduktion

BRUKSANVISNING

Damit Sie an Ihrem neuen Fliesenschneider möglichst lange Freude haben, bitten wir Sie, Gebrauchsanweisung und beiliegende Sicherheitshinweise vor Ingebrauchnahme sorgfältig durchzulesen.

Ferner wird empfohlen, die Gebrauchsanweisung für den Fall aufzubewahren, dass Sie die Funktionen des Geräts später noch einmal nachschlagen möchten.

Der Fliesenschneider eignet sich ideal für das Schneiden von kleinen und mittelgroßen Fliesen und Klinkern, z. B. für Böden und Wände. Der Arbeitstisch kann stufenlos um bis zu 45° gekippt werden, sodass schräge Schnitte einfach und präzise durchgeführt werden können.

Technische Daten

Spannung/Wechselstromfrequenz: 230 V \~ 50 Hz

Leistungsaufnahme: 450 W

Leerlaufdrehzahl: 3.000 U/min

Max. Schnitttiefe: 34 mm

Tischgröße: 385 × 395 mm

Gewicht: 12 kg

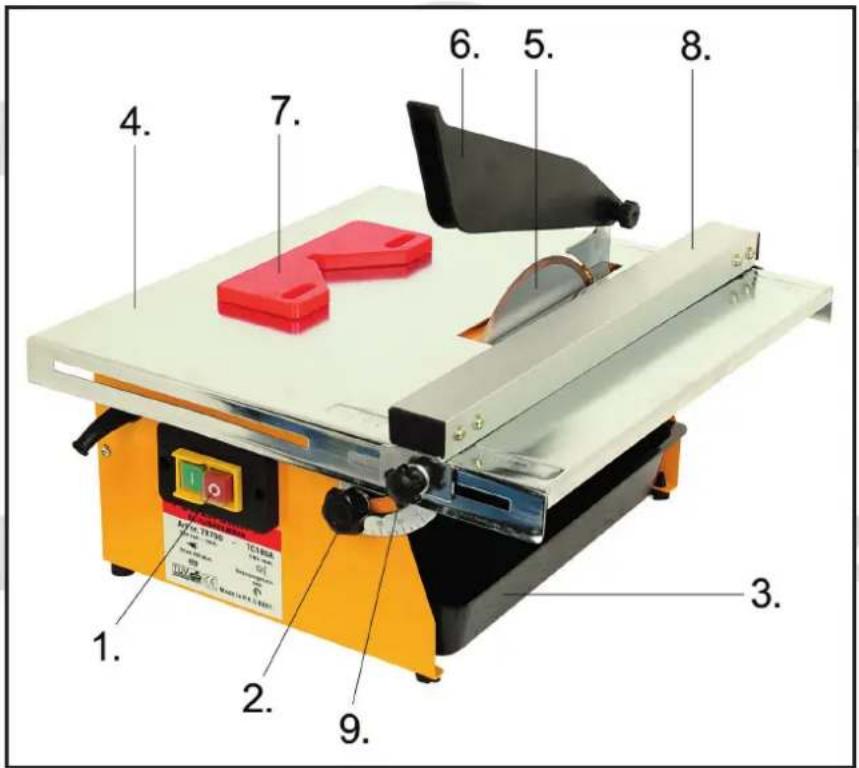

Teile des Fliesenschneiders

1. Ein-/Aus-Schalter
2. Griff zum Einstellen des Gehrungswinkels.
3. Wasserbehälter
4. Arbeitstisch
5. Trennscheibe
6. Schutzabdeckung
7. 45°-Adapter
8. Parallelanschlag
9. Griff für Parallelanschlag

Sicherheitshinweise

Verwenden Sie die Maschine nur auf einer ebenen und stabilen Oberfläche.

Verwenden Sie nur Trennscheiben mit einem Außendurchmesser zwischen 150 und 180 mm

und einem Lochdurchmesser von 22,2 mm.

Damit die Trennscheibe ausreichend gekühlt werden kann, muss der Wasserbehälter stets gefüllt sein, wenn Sie Fliesen schneiden.

Verwenden Sie niemals verbogene oder eingerissene Trennscheiben oder Trennscheiben mit fehlenden Zähnen.

Stoppen Sie niemals die Trennscheibe durch Druck auf den Fliesenschneider oder durch das Ausüben von seitlichem Druck auf die Trennscheibe.

Die Trennscheibe darf beim Anschalten des Geräts keine Berührung zum Werkstück oder zu anderen Gegenständen haben.

Tragen Sie im Umgang mit der Trennscheibe stets Schutzhandschuhe. Halten Sie niemals die Hand in die Nähe der Trennscheibe und versuchen Sie niemals, bei rotierender Trennscheibe Material aus dem Arbeitsbereich zu entfernen.

Der Fliesenschneider darf nicht verwendet werden, wenn die Schutzausrüstung demontiert wurde oder nicht funktioniert.

Verwenden Sie zum Einführen von kleinen Werkstücken in die Trennscheibe einen Einführstab. Schneiden Sie nicht in Fliesen, die nicht sicher gehandhabt werden können.

Schneiden von Fliesen

Verwenden Sie die Maschine nur auf einer ebenen und stabilen Oberfläche.

Füllen Sie den Wasserbehälter mit sauberem Leitungswasser.

Stellen Sie gegebenenfalls die Neigung des Arbeitstisches und den Parallelanschlag entsprechend der Arbeitsaufgabe ein.

Schließen sie den Fliesenschneider an das Stromnetz an.

Schalten Sie den Fliesenschneider ein, und lassen Sie die Trennscheibe die maximale Geschwindigkeit erreichen.

Schieben Sie die Fliese gegen die Trennscheibe, und lassen Sie die Trennscheibe sich durcharbeiten.

Schalten Sie die Maschine ab, und entfernen Sie erst die Fliesenstücke, wenn die Trennscheibe völlig zum Stillstand gekommen ist.

Schräges Schneiden (45°)

Verwenden Sie die Maschine nur auf einer ebenen und stabilen Oberfläche.

Füllen Sie den Wasserbehälter mit sauberem Leitungswasser.

Stellen Sie gegebenenfalls die Neigung des Arbeitstisches und den Parallelanschlag entsprechend der Arbeitsaufgabe ein.

Schließen sie den Fliesenschneider an das Stromnetz an.

Schieben Sie die Ecke der Fliese in den Winkel des 45°-Adapters ein.

Schieben Sie den 45°-Adapter gegen den Parallelanschlag, und vergewissern Sie sich, dass er während des Schneidens die Trennscheibe nicht berührt.

Schalten Sie den Fliesenschneider ein, und lassen Sie die Trennscheibe die maximale Geschwindigkeit erreichen.

Schieben Sie die Fliese gegen die Trennscheibe, und lassen Sie die Trennscheibe sich durcharbeiten.

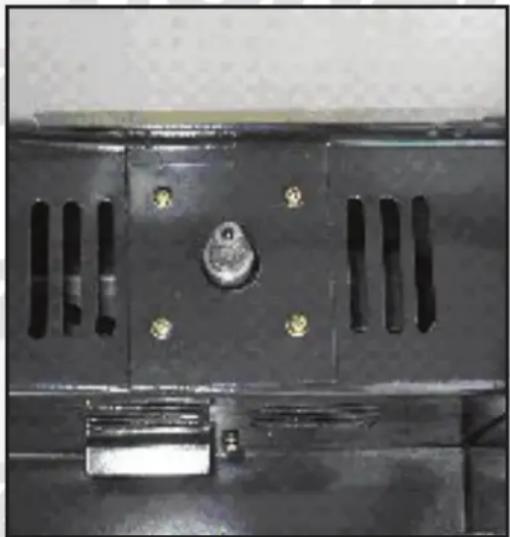

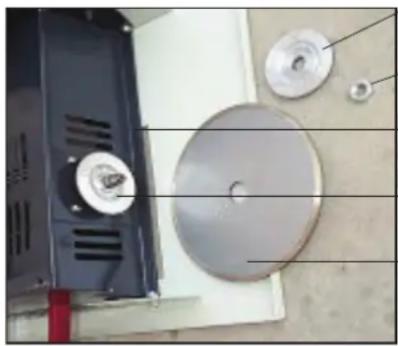

Zugang zur Sägeachse

GEBRAUCHSANWEISUNG

Feststellmutter lösen.

Außenflansch

Feststellmutter

Sägeachse

Innenflansch

Trennscheibe

Schalten Sie die Maschine ab, und entfernen Sie erst die Fliesenstücke, wenn die Trennscheibe völlig zum Stillstand gekommen ist.

Wechsel der Trennscheibe

Schalten Sie den Fliesenschneider ab, und trennen Sie ihn vom Stromnetz.

Entfernen Sie den Wasserbehälter.

Entfernen Sie die Schutzabdeckung um die Trennscheibe mithilfe eines Sternschraubenziehers.

Sie haben nun Zugang zur Sägeachse und deren 18 mm Feststellmutter.

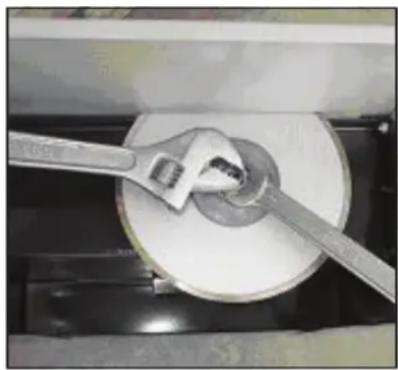

Befestigen Sie einen verstellbaren Schraubenschlüssel am äußersten Teil der Achse, und setzen Sie an der 18 mm Feststellmutter einen Gabelschlüssel an.

Lösen Sie die Feststellmutter und schrauben Sie sie ab. Entfernen Sie den Außenflansch.

Tauschen Sie die Trennscheibe aus - achten Sie dabei auf die Rotationsrichtung.

Bringen Sie den Außenflansch wieder an.

Montieren Sie die Feststellmutter mithilfe des verstellbaren Schraubenschlüssels und des Gabelschlüssels und ziehen Sie sie an.

Setzen Sie die Schutzabdeckung wieder auf.

Reinigung und Wartung

Schalten Sie den Fliesenschneider ab, und trennen Sie ihn vom Stromnetz.

Wischen Sie den Fliesenschneider nach Gebrauch mit einem gut ausgewrungenen Tuch ab, um Oberfläche und Lüftungsschlitze stets frei von Verschmutzungen zu halten. Der Wasserbehälter muss nach dem Gebrauch entleert und gespült werden.

Umweltinformationen

Auch Sie können Ihren Beitrag zum Umweltschutz leisten! Befolgen Sie die geltenden Umweltvorschriften: Entsorgen Sie ausrangierte elektrische Geräte bei Ihrer kommunalen Recyclingstation.

CE-ERKLÆRING

CE-Zeichen angebracht: 2007

EF-OVERENSSTEMMELSESERKLÆRING

EU-SAMSVARSERKLÆRING

EU-DEKLARATION

EU-ILMOITUS DIREKTIIVIEN NOUDATTAMISESTA

EG-KONFORMITÄTSERKLÄRUNG

Erklären hiermit in eigener Verantwortung, dass:

FLISESKÄERER

FLISEKUTTER

KAKELSKÄRARE

LAATTASAHA

TILE CUTTING MACHINE

FLIESENSCHNEIDER

Hergestellt wurde in Übereinstimmung mit folgenden:

98/37/EWG: Maschinenrichtlinie mit Änderungen.

06/95/EWG: Niederspannungsrichtlinie.

89/336/EWG: EMC-richtlinie + (Änderungen 93/68/EWG)
