Varumärke	Power Craft
Modell	78700
Produkttyp	Såg
Strömkälla	Elektrisk (med sladd)
Motoreffekt	1200 W
Bladdiameter	190 mm (7,5 tum)
Max skärdjup (90°)	65 mm
Max skärdjup (45°)	45 mm
Tomgångsvarvtal	4500 rpm
Vikt	4,2 kg
Mått (L x B x H)	350 x 220 x 280 mm
Kabellängd	2 m
Säkerhetsfunktioner	Bladskydd, säkerhetsbrytare, halkskyddat handtag
Underhåll	Rengör efter användning, smörj rörliga delar, kontrollera regelbundet bladets skärpa
Tillgång till reservdelar	Reservblad och kolborstar finns
Garanti	2 år

Vanliga frågor - 78700 Power Craft

Hur byter jag bladet på Power Craft 78700 sågen?

Dra först ur kontakten. Använd spindellåset för att hålla bladet, lossa sedan axelmuttern med medföljande nyckel. Ta bort det gamla bladet och installera det nya, se till att tänderna är vända framåt. Dra åt muttern ordentligt.

Vad är det maximala skärdjupet för Power Craft 78700?

Maximalt skärdjup vid 90° är 65 mm, och vid 45° är det 45 mm.

Kan jag använda Power Craft 78700 för att skära metall?

Denna såg är avsedd för trä och träbaserade material. För metallskärning skulle du behöva ett specialiserat blad och sågen har kanske inte den nödvändiga hastigheten eller effekten.

Hur justerar jag snedställningsvinkeln på sågen?

Lossa snedställningsjusteringsratten, luta basplattan till önskad vinkel (0-45°) och dra åt ratten igen. Kontrollera vinkeln med en gradskiva om det behövs.

Varför stannar sågbladet plötsligt under användning?

Detta kan bero på överbelastning eller en felaktig säkerhetsbrytare. Se till att förlängningssladden är klassad för sågens effekt och att bladet inte är fastklämt. Om problemet kvarstår, kontakta en fackman.

Hur ofta bör jag byta kolborstar?

Kolborstar bör kontrolleras var 50:e timmes användning eller när du märker gnistbildning. Byt ut dem om de är slitna till mindre än 6 mm.

Vilken typ av smörjmedel ska jag använda för Power Craft 78700?

Använd en lätt maskinolja på växellådan och rörliga delar. Undvik överdriven smörjning för att förhindra dammuppbyggnad.

Kan jag använda ett diamantblad för att skära keramiska plattor?

Nej, denna såg är inte avsedd för plattskärning. Att använda ett diamantblad kan skada verktyget och skapa en säkerhetsrisk. Använd en dedikerad plattskärare.

Hur rengör jag sågen efter användning?

Dra ur kontakten, ta bort bladet och torka av verktyget med en torr trasa. Använd tryckluft för att blåsa bort damm från motorventilerna. Använd inte vatten eller lösningsmedel.

Hur förvarar jag Power Craft 78700 bäst?

Förvara på en torr plats skyddad från fukt. Håll bladskyddet stängt och lås avtryckaren. Använd bladskyddet om det finns tillgängligt.

BRUKSANVISNING 78700 Power Craft

Alla rättigheter förbehålles. Innehållet i denna bruksanvisning får inte under några villkor, varken helt eller delvis, återges med hjälp av elektroniska eller mekaniska hjälpmedel, som t.ex. foto-kopiering eller fotografering, ej heller översättas eller sparas i ett informationslagrings- och informationshämtningssystem, utan skriftligt medgivande från HP Værktøj A/S.

Savning i smig (45°)

Slå av maskinen. Ikke fjern flisestykkene för sagbladet har stanset helt.

För att du ska få så stor glädje som möjligt av din nya kakelskärare rekommenderar vi att du läser denna bruksanvisning och de medföljande säkerhetsföreskrifterna innan du börjar använda den. Vi rekommenderar dessutom att du sparar bruksanvisningen ifall du behöver läsa informationen om de olika funktionerna igen.

Kakelskäraren är perfekt när du vill skära till små eller mellanstora kakelplattor eller klinker till golv eller väggar. Arbetsbordet kan lutas steglöst upp till 45°, så att du enkelt och precist kan göra sneda skärningar.

Tekniska data

Spänning/frekvens: 230 V \~ 50 Hz

Effekt: 450 W

Frigångshastighet: 3 000 v/m

Max. skärhöjd: 34 mm

Bordstorlek: 385 × 395 mm

Vikt: 12 kg

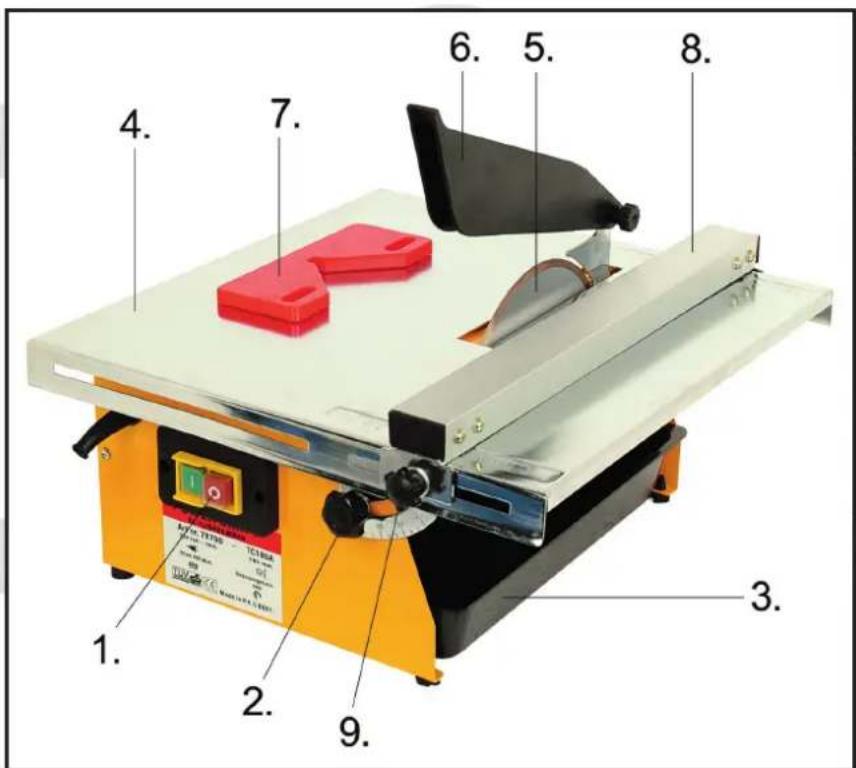

Kakelskärarens delar

1. Strömbrytarknapp
2. Handtag för inställning av geringsvinkel
3. Vattenbehållare
4. Arbetsbord
5. Klinga
6. Skyddsskärm
7. 45°-adapter
8. Parallellanhåll
9. Handtag till parallellanhåll

Särskilda säkerhetsföreskrifter

Använd alltid kakelskäraren på en plan och stabil yta.

Använd bara sågklingor med en yttre diameter på mellan 150 och 180 mm, och med en håldiameter på 22,2 mm.

För att klingan ska kylas av tillräckligt måste vattenbehållaren alltid vara full när du använder kakelskäraren.

Använd aldrig böjda eller spruckna sågklingor eller sågklingor där det saknas tänder.

Stoppa aldrig sågklingan genom att pressa ned kakelskäraren eller genom att trycka på sidan av sågklingan.

Sågklingan får inte komma i kontakt med arbetsmaterialet eller andra föremål när du startar kakelskäraren.

Använd alltid skyddshandskar när du hanterar sågklingan. Håll aldrig handen i närheten av sågklingan, och försök aldrig ta bort material från arbetsområdet medan sågklingan roterar.

Använd aldrig kakelskäraren om skyddsutrustningen inte är monterad eller inte fungerar.

Använd en skjutkäpp för att mata in små arbetsmaterial i sågklingan. Såga inte i kakelplattor som inte kan hanteras säkert.

Såga kakelplattor

Placera kakelskäraren på en plan och stabil yta.

Fyll vattenbehållaren med rent vatten.

Anpassa eventuellt arbetsbordets lutning samt parallellanhållet till arbetsuppgiften.

Anslut kakelskäraren till vägguttaget.

Slå på kakelskäraren och låt klingan uppnå maxhastighet.

Tryck kakelplattan mot sågklingan och låt sågklingan arbeta sig igenom.

Stäng av maskinen och ta inte bort kakelstyckena förrän sågklingan är helt still.

Sågning i vinkel (45°)

Placera kakelskäraren på en plan och stabil yta.

Fyll vattenbehållaren med rent vatten.

Anpassa eventuellt arbetsbordets lutning samt parallellanhållet till arbetsuppgiften.

Anslut kakelskäraren till vägguttaget.

För in kakelplattans hörn i 45°-adapterns vinkel.

För in 45°-adaptern mot parallellanhållet och kontrollera att den inte kommer i kontakt med sågklingan under sågningen.

Slå på kakelskäraren och låt klingan uppnå maxhastighet.

Tryck kakelplattan mot sågklingan och låt sågklingan arbeta sig igenom.

Stäng av maskinen och ta inte bort kakelstyckena förrän sågklingan är helt still.

Stäng av kakelskäraren och koppla bort strömmen.

Ta bort vattenbehållaren.

Ta bort skyddsskärmen runt klingan med hjälp av en stjärnskruvmejsel.

Du kan nu komma åt sågaxeln och dess 18 mm läsmutter.

Fäst en skiftnyckel på axelns yttersta del och sätt en 18 mm fast skruvnyckel runt läsmuttern.

Lossa läsmuttern och skruva av den. Ta bort ytterflänsen.

Byt sågklinga – var uppmärksam på rotations-riktningen.

Sätt ytterflänsen på plats igen.

Montera och spänn läsmuttern med hjälp av skiftnyckeln och den fasta skruvnyckeln.

Sätt på skyddsskärmen igen.

BRUKSANVISNING

Rengöring och underhåll

Stäng av kakelskäraren och koppla bort strömmen.

Torka av kakelskäraren med en väl urvriden trasa efter användning och håll alltid dess yta och ventilationshål fria från smuts. Töm och skölj ur vattenbehållaren efter användning.

Miljöupplysningar

Du kan hjälpa till att skydda miljön! Följ gällande miljöregler: Lämna in elektrisk utrustning som slutat att fungera till lämplig återvinningsstation.

KÄYTTÖOHJE

Johdanto

CE-märke monterat: 2007

Intygar härmed på eget ansvar, att:

Är tillverkad enligt följande:

98/37/EEC: Maskindirektivet med tillägg och rättelser.

06/95/EEC: Lågspänningsdirektivet.

89/336/EEC: EMC-direktivet + (rättelser 93/68/EEC)
