BRUKSANVISNING SC 5.850 C KARCHER

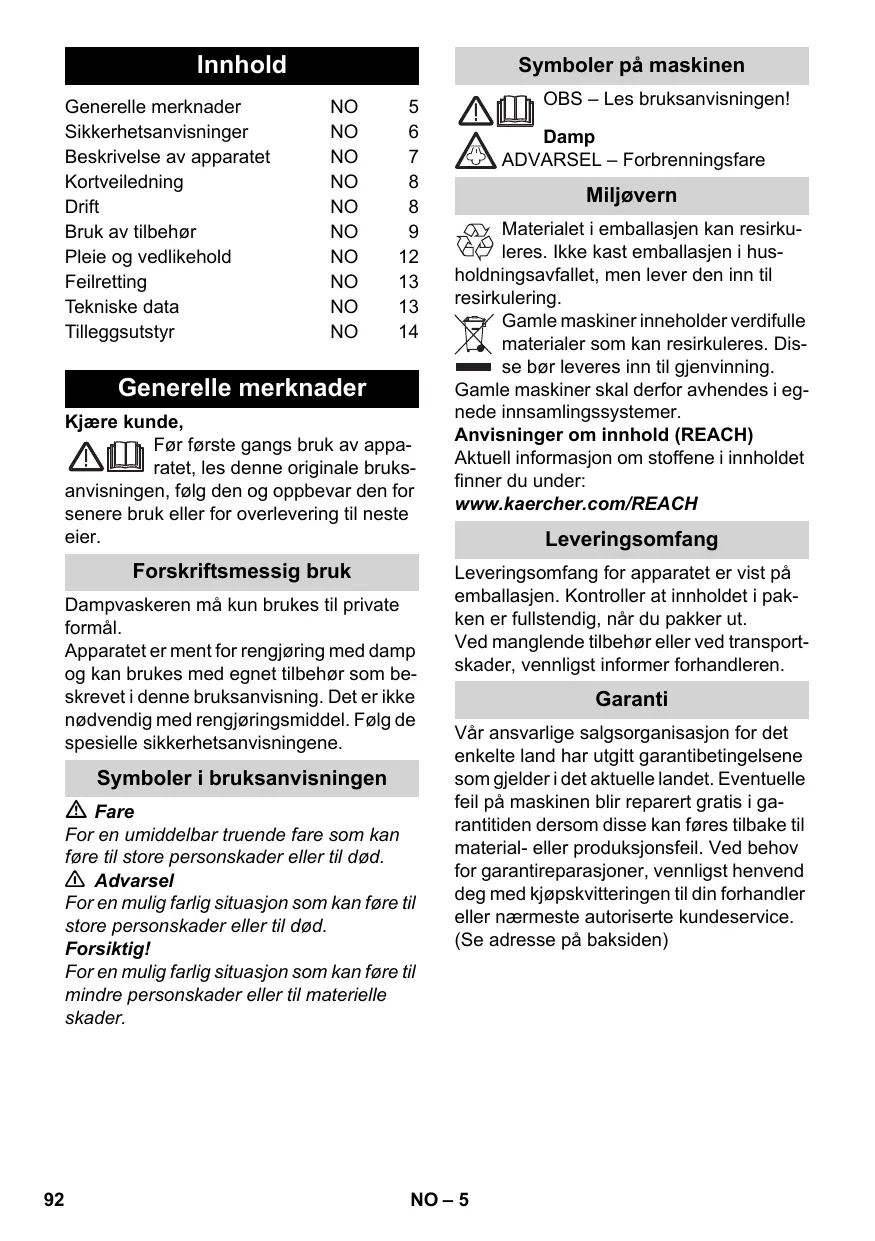

Innhold Norsk merknader Generelle Sikkerhetsanvisninger Beskrivelse av apparatet Kortveiledning Drift Bruk av tilbehør Pleie og vedlikehold Feilretting Tekniske data Tilleggsutstyr Symboler på maskinen

Generelle merknader Kjære kunde, Før første gangs bruk av apparatet, les denne originale bruksanvisningen, følg den og oppbevar den for senere bruk eller for overlevering til neste eier. Forskriftsmessig bruk Dampvaskeren må kun brukes til private formål. Apparatet er ment for rengjøring med damp og kan brukes med egnet tilbehør som beskrevet i denne bruksanvisning. Det er ikke nødvendig med rengjøringsmiddel. Følg de spesielle sikkerhetsanvisningene. Symboler i bruksanvisningen Fare For en umiddelbar truende fare som kan føre til store personskader eller til død. 몇 Advarsel For en mulig farlig situasjon som kan føre til store personskader eller til død. Forsiktig! For en mulig farlig situasjon som kan føre til mindre personskader eller til materielle skader.

OBS – Les bruksanvisningen! Damp ADVARSEL – Forbrenningsfare Miljøvern Materialet i emballasjen kan resirkuleres. Ikke kast emballasjen i husholdningsavfallet, men lever den inn til resirkulering. Gamle maskiner inneholder verdifulle materialer som kan resirkuleres. Disse bør leveres inn til gjenvinning. Gamle maskiner skal derfor avhendes i egnede innsamlingssystemer. Anvisninger om innhold (REACH) Aktuell informasjon om stoffene i innholdet finner du under: www.kaercher.com/REACH Leveringsomfang Leveringsomfang for apparatet er vist på emballasjen. Kontroller at innholdet i pakken er fullstendig, når du pakker ut. Ved manglende tilbehør eller ved transportskader, vennligst informer forhandleren. Garanti Vår ansvarlige salgsorganisasjon for det enkelte land har utgitt garantibetingelsene som gjelder i det aktuelle landet. Eventuelle feil på maskinen blir reparert gratis i garantitiden dersom disse kan føres tilbake til material- eller produksjonsfeil. Ved behov for garantireparasjoner, vennligst henvend deg med kjøpskvitteringen til din forhandler eller nærmeste autoriserte kundeservice. (Se adresse på baksiden) NO – 5 Sikkerhetsanvisninger Fare Bruk i eksplosjonsfarlige områder er forbudt. Ved bruk av apparatet i risikoområder skal angjeldende sikkerhetsforskrifter følges. Ikke bruk apparatet i svømmebassemf som inneholder vann. Ikke bruk apparatet til rengjøring av elektriske apparater som f.eks. stekeovner, avtrekkshetter, mikrobølgeovner, TV, lamper, hårtørkere, eletriske varmeovner etc. Kontroller at apparatet og tilbehøret er i forskriftsmessig stand før det tas i bruk. Apparat og tilbehør må ikke brukes dersom det ikke er i feilfritt stand. Vennligst kontroller nøye strømtilkobling, vedlikeholdslås og dampslange. En skadet strømledning må skiftes ut umiddelbart hos autorisert kundeservice eller autorisert elektriker. Dampslange med skader må skiftes ut umiddelbart. Det må kun benyttes dampslange som er anbefalt av produsenten (se reservedelslisten for artikkelnummer). Ta aldri i støpselet eller stikkontakten med våte hender. Ikke damp gjenstander som inneholder helseskadelige materialer (f.eks. asbest). Berør aldri dampstrålen med hånden fra kort hold, og rett den aldri mot mennesker eller dyr (risiko for skålding). Vedlikeholdslåsen skal ikke åpnes under drift. 몇 Advarsel Høytrykksvaskeren må kun tilkobles strømuttak som er installert av en elektromontør, i henhold til IEC 60364. Høytrykksvaskeren må kun kobles til vekselstrøm. Spenningen må stemme overens med høytrykksvaskerens typeskilt. I fuktige rom, f.eks. baderom, skal apparatet koples til stikkontakt med forankoplet vernebryter. Uegnede skjøteledninger kan være farlige. Det skal utelukkende benyttes en sprutsikker forlengerkabel med minimum tverrsnitt på 3x1 mm². Forbindelsen mellom strømledningen og skjøteledningen må aldri ligge i vann. Ved utskiftning av koplingselementer på strømledning eller skjøteledning, må det påses at spesifikasjonene for sprutsikkerhet og mekanisk styrke overholdes. Høytrykksvaskeren må brukes på korrekt måte. Brukeren må ta hensyn til forholdene på det aktuelle bruksstedet, og være oppmerksom på andre personer som måtte befinne seg i nærheten. Dette apparatet kan brukes av barn fra 8 års alder samt av personer med begrensede kroppslige, sensoriske eller mentale evner, eller som mangler erfarign og kunnskap, så fremt de er under tilsyn eller er opplært i trygg bruk av appratet og de tilhørende farene. Barn skal ikke leke med apparatet. Rengjøring og bruksvedlikehold skal ikke utføres av barn uten under tilsyn. La aldri høytrykksvaskeren stå uten oppsyn når den er i gang. Vær forsiktig ved rengjøring av flislagte vegger med stikkontakter. Forsiktig! Pass på at strømledningen eller skjøteledningen ikke skades ved at den kjøres over, klemmes, strekkes eller lignende. Beskytt strømledningen mot sterk varme, olje og skarpe kanter. Fyll aldri løsningsmidler, væske inneholdende løsningsmidler eller ufortynnet syre (f.eks. rengjøringsmidler, bensin, lakktynner eller aceton) i vanntanken ettersom disse angriper materialene i apparatet. Apparatet skal ikke bæres under rengjøringsarbeidet. Apparatet skal være plassert på et stabilt underlag. Apparatet skal kun brukes og lagres som angitt i beskrivelse eller illustrasjoner! Damphendelen skal ikke klemmes fast under bruk. Beskytt apparatet mot regn. Det skal ikke oppbevares utendørs. NO – 6

Sikkerhetsinnretninger Forsiktig! Sikkerhetsinnretningen fungerer som beskyttelse for brukeren, og må ikke endres eller omgås. Trykkregulator Trykkregulatoren holder trykket mest mulig konstant under drift. Når det maksimale driftstrykket i vanntanken er nådd, slås oppvarmingen av. Når trykket faller i tanken igjen pga. avtapping av damp, slås oppvarmingen på igjen. Kjeletermostat Hvis det ved en feil ikke er noe vann i kjelen, stiger temperaturen i kjelen. Kjeletermostaten kopler ut oppvarmingen. Normal drift er mulig når kjelen er fylt igjen. Sikkerhetstermostat Hvis trykkregulatoren og kjeletermostaten ved en feil faller ut og maskinen overopphetes, kobler sikkerhetstermostaten av apparatet. Ta kontakt med en autorisert Kärcher kundeserviceavdeling for å tilbakestille sikkerhetstermostaten. Vedlikeholdslås Vedlikeholdslåsen er samtidig en overtrykksventil. Den lukker vanntanken for det forestående damptrykket. Hvis trykkregulatoren svikter og damptrykket i kjelen stiger, åpner overtrykksventilen og damp slippes ut via vedlikeholdslåsen. Kontakt autorisert KÄRCHER kundeserviceavdeling før apparatet tas i bruk igjen. Beskrivelse av apparatet I denne bruksanvisningen er den maksimale utrustningen beskrevet. Alt etter modell kan det være ulike leveringsomfang (se emballasjen). Illustrasjoner se utfoldingssidene! A1 Apparatkontakt med deksel A2 Vanntank A3 Bærehåndtak for vantank A4 valgbryter A5 Betjeningspanel a Indikator - OFF posisjon b Indikator - vannmangel (RØD)

Se side 2 for illustrasjoner Fyll vanntanken opp til merket „MAX“. Stikk damppluggen inn i apparatkontakten. Sett i støpselet. Slå på maskinen ved å vri på bryteren. Indikator - varme blinker grønn. Vent til indikator - varme lyser konstant grønt. Monter tilbehør på damppistolen. Damprenseren er driftsklar. Drift Illustrasjoner se utfoldingssidene! Montere tilbehør Figur Åpne lokket på apparatkontakten. Stikk damppluggen inn i apparatkontakten. Du skal da høre at støpselet går i lås. For å skille: Trykk ned lokket på apparatkontakten og trekk damppluggen ut av apparatkontakten. Figur Nødvendig tilbehør (se kapittel "Bruk av tilbehør") kobles til damppistolen. Den åpne enden på tilbehøret stikkes inn på damppistolen (C1) og skyves så langt inn på damppistolen at åpneknappen på damppistolen går i inngrep. Figur Benytt forlengerrøret etter behov. Koble da en eller begge forlengelsesrør til damppistolen. Skyv det nødvendige tilbehøret inn på den ledige enden på forlengerrøret. Demontere tilbehør Fare Når du tar av tilbehørsdelen kan det dryppe ut varmt vann! Ta aldri av tilbehørsdeler mens det strømmer ut damp - risiko for skålding! Still barnesikringen bakover (damphendel sperret). Figur Når du skal ta av tilbehørsdeler trykker du på åpneknappene og trekker delene fra hverandre. Påfylling av vanntanken Vanntanken kan fylles når som helst. Forsiktig! Bruk aldri kondensvann fra tørketrommelen! Ikke fyll på rengjøringsmiddel eller andre tilsetninger (for eksempel duftstoffer)! Ikke bruk rent destillert vann! Maks. 50% destillert vann og 50% ledningsvann. Ikke bruk oppsamlet regnvann! Figur Vanntanken kan tas av for fylling, eller den kan fylles direkte mens påmontert apparatet. Ta av vanntanken Trekk vanntanken rett opp. Sett vanntanken rett opp under springen, og fyll opp til merket „MAX“. Sett i vanntanken og trykk den ned til de går i lås. Direkte på apparatet Hell vann i påfyllingstrakten fra en beholder. Fyll opp til merket „MAX“. Slå apparatet på Sett apparatet på fast og stabilt underlag. Sett støpselet i en veggkontakt. Drei bryteren fra OFF-posisjon til valgområde for dampstyrke. Indikator - varme blinker grønn. Merk: Dersom det ikke er noe vann i dampkjelen, eller for lite vann, starter vannpumpen og pumper vann fra vanntanken over i dampkjelen. Denne fyllingen kan ta flere minutter. Vent til indikator for varme lyser konstant. Damprenseren er driftsklar. Merk: Apparatet lukker ventilen kort hvert

60. sekund. Dette hindrer at ventilen setter

seg fast. Det høres da et lite klikk. Damputstrålingen påvirkes ikke av dette. NO – 8

Etterfylle vann Ved vannmangel i vanntanken blinker indikatoren - vannmangel rødt, og det høres en signaltone. Anvisning: Alltid når det er for lite vann i dampkjelen, vil vannpumpen automatisk pumpe vann fra vanntanken og over i dampkjelen. Skulle vanntanken være tom, kan vannpumpen ikke lenger fylle dampkjelen, og damputtaket blir blokkert. Fyll vanntanken opp til merket „MAX“. Merk: Vannpumpen vil med korte intervaller forsøke å fylle dampkjelen. Lykkes fyllingen, frigis damputløpet igjen, og den røde indiktoren slukker. Regulere dampmengde Den utstrømmende dampmengden styres med valgbryteren. Avhengig av tilsmussingstype og tilsmussingsgrad gir denne bryteren mulighet for å regulere fra min. damptrinn (lett smuss) til maks. damptrinn (grov smuss). For kraftig tilsmussing som er i vanskelige tilgjengelige områder, kan du bruke Vapohydro-funksjonen. Stille inn dampmengde Still inn valgbryteren på ønsket dampmengde. Trykk damphendelen, rett alltid først damppistolen mot et tøystykke, til dampen kommer ut i en jevn strøm. Slå maskinen av Sett bryteren til OFF-posisjon for å slå på maskinen. Trekk ut støpselet fra veggkontakten. Trykk ned dekselet på apparatkontakten og trekk damppluggen ut av apparatkontakten. Tøm vanntanken for resterende vann. Oppbevaring av apparatet Figur Lagre rundbørsten i tilbehørsrommet. Sett hånddysen på et forlengerrør. Sett forlengelsesrørene i holderen for tilbehør. Punktstråledyse settes i tilbehørsoppbevaringen.

Sett gulvdysen i parkeringsholderen. Dampslange vikles rundt forlengelsesrørene og damppistolen settes i gulvdysen. Strømkabelen lagres i oppbevaringsrommet for strømkabel. Bruk av tilbehør Viktige instruksjoner Rengjøre gulv Det anbefales at gulvet først feies eller støvsuges før dampvaskeren brukes. Derved rengjøres gulvet for smuss og løse partikler for fuktig rengjøring. Oppfriskning av tekstiler Før behandling med dampvaskeren, vennligst kontroller alltid på et lite synlig sted om tekstilene tåler behandlingen. Damp først, la så tørke og kontroller deretter om farge eller form har endret seg. Rengjøring av belagte eller lakkerte overflater Ved rengjøring av lakkerte eller plastbelagte overflater, som f.eks. kjøkken og stuemøbler, kan voks, møbelpolish, plastbelagte eller maling løsne, eller det kan oppstå flekker. Ved rengjøring av slike overflater, damp en klut kraftig og tørk av overflatene med denne. Forsiktig! Damp må ikke rettes mot limte kanter, limet kan løsne. Apparatet skal ikke benyttes til rengjøring av ikke-forseglede tre- eller parkettgulv. Rengjøring av glass Ved lave utetemperaturer, fremfor alt om vinteren, varmes vinduer opp ved at du damper på hele glassoverflaten. Derved unngås spenninger i overflaten, det kan føre til sprekker i glasset. Deretter rengjøres vindusflaten med hånddyse og overtrekk. For avtørking av vann, bruk en vindusnal eller tørk flaten med en klut. Forsiktig! Damp skal ikke rettes mot forseglede steder på vindusrammen, de kan ta skade. NO – 9 Du kan bruke damppistolen også uten tilbehør, for eksempel: – for fjerning av lukt og folder på hengende klær, ved at du damper dem fra 10 20 cm avstand. – fjerne støv fra planter. Hold da en avstand på 20-40 cm. – for fuktig støvtørking, ved at en klut kort inndampes og brukes til å tørke over møblene. En generell brukstid kan ikke fastsettes, da denne er avhengig av flere faktorer: – Personlig anlegg for dårlig blodomløp (ofte kalde fingre, kribling i fingrene). – For hardt grep hindrer blodomløpet. – Uavbrutt arbeid er mer ugunstig enn arbeid med innlagte pauser. Ved regelmessig, langvarig bruk av dampturbobørsten og ved gjentatte tilfeller av tegn på dårlig blodomløp (f.eks. kribling i fingrene, kalde fingre), vil vi anbefale undersøkelse av lege. Punktstråledyse Hånddyse Desto nærmere du er det tilsmussede stedet, desto bedre er rengjøringsvirkningen, da temperatur og damp er høyest ved dysen. Spesielt praktisk for rengjøring av vanskelig tilgjengelige steder, fuger, armaturer, avløp, vasker, WC, persienner eller radiatorer. Kraftige kalkavleiringer kan løses opp ved hvelp av eddik eller sitronsyre før damprengjøring, la virke i 5 minutter, dampes av etterpå. Rundbørste rundbørsten kan monteres som tillegg til punktstråledysen. Ved hjelp av børsten kan hardnakket smuss fjernes lettere. Forsiktig! Ikke egnet for rengjøring av ømfintlige flater. Figur Rundbørsten festes til punktstråledysen. Vennligst trekk frotteovertrekket over hånddysen. Spesielt godt egnet for mindre vaskbare flater, dusjkabinetter og speil. Damppistol Mikrofiber poleringsklut TRekk mikrofiber poleringsklut over hånddysen. Anvendelse: – For fjerning a kalk og såperester i baderom (f.eks. i dusjkabinett, på flislagte vegger). – VEd rengjøring av f.eks. speil anbefaler vil at det etterpoleres med en mikrofiberklut (mikrofiber-klutsett "Bad", betillingsnr. 2.863-171). Vaskbar ved 60 °C, vennligst ikke bruk tøymykner. Ikke egnet for tørketrommel. Gulvmunnstykke Dampturbobørste Anvendelse: – Hjørner, fuger – vanskelig tilgjengelige steder Dampturbobørsten blir satt i svingninger av dampen som strømmer ut. Den er ideell for lettvinn rengjøring av ekstrem smuss selv på vanskelig tilgjengelige steder på kjøkken og bad. 몇 Forsiktig Lengre tids bruk av dampturbobørste kan pga. vibrasjonene føre til blodomløpsforstyrrelser i hendene (fingerkribling, kalde fingre). Dersom det oppstår, vennligst legg inn arbeidspauser. Egnet for alle vaskbare vegg- og gulvbelegg, f.eks. steingulv, fliser og PVC-gulv. Arbeid langsomt på sterkt tilsmussede flater, slik at dampen kan virke lenger. Råd: Rester av rengjøringsmiddel eller pleieløsninger som fortsatt sitter på flatene som skal rengjøres kan føre til stripevirkning ved dampvasking, men dette vil forsvinne ved flere gangers bruk. Figur Fest gulvklut til guilvdysen. 1 Fold gulvklut på langs og sett gulvdysen på den. 2 Åpne holdeklemmen. 3 Legg endene av kluten i åpningene. 4 Lukk holdeklemmen. NO – 10

Forsiktig! Ikke stikk fingeren i klemmen. Parkere gulvdyse Figur Ved avbrudd i arbeidet settes gulvdysen i parkeringsholderen. Strykejern Fare Dampstrykejerent skal ikke brukes dersom det har synlige skader eller har lekkasjer. Varmt dampstrykejern og varm dampstråle!Informér andre personer om forbrenningsfaren. Rett aldri dampstrålen mot personer eller dyr (fare for skålding). Pass på at det varme dampstrykejernet ikke berører elektriske ledninger eller brennbare gjenstander. 몇 Advarsel Dampstrykejernet og tilhørende tilkoblingsledning skal under oppvarming eller avkjøling være utenfor rekkevidde av barn som er yngre enn 8 år. Dampstrykejernet skal brukes og settes på et flatt underlag. Merk: Vi anbefaler at du bruker Kärcher strykbord med aktivt dampavtrekk (2.884933.0). Dette strykebordet er optimalisert til bruk sammen med apparatet ditt. Dette gjør strykingen betydelig lettere og hurtigere. Bruk alltid et strykebord med dampgjennomtrengelig , gitteraktig strykeunderlag. Merk: Ved påsatt strykejern, ikke bruk damptrinn VapoHydro-funksjon, da blir stryketøyet vått. pass på at det er rent ledningsvann i kjelen på damprenseren. Dampkontakt på strykejernet festes til apparatkontakten. Du skal da høre at støpselet går i lås. Indikator - strykejern lyser konstant grønn. Gjør damprenseren driftsklar i henhold til bruksanvisningen. Anbefalte damptrinn: Trinn Tekstiler Min. damptrinn Lite skrukkede klær Maks. damptrinn Olabukser Dampstryking Alle tekstiler kan dampstrykes. Ømfintlige påtrykk eller stoffer skal strykes på baksiden og i henhold til produsentens instruksjoner. Anvisning: For ømfintlige tekstiler anbefaler vi bruk av KÄRCHER antiheft-strykesåle BE 6006 (bestillingsnr. 2.860-142.0). Sett strykejernets temperaturregulator innenfor det skraverte området (•••/ MAX). Så snart indikatoren for oppvarming av strykejernet slukker, kan du begynne å stryke. Anvisning: Sålen på strykejernet må være varm, slik at dampen ikke kondenserer på sålen, og drypper på stryketøyet. Bruk bryter for damp oppe eller bryter for damp nede. – Intervalldamping: Trykk på bryteren Damp. Dampstrømmer ut så lenge du holder bryteren inntrykket. – Permanent damping: Trekk bakover låsing for dampbryteren til den går i lås. Damp strømmer ut kontinuerlig. For å løsne låsingen, trykk den helt forover. Ved start av stryking eller etter pauser, rett det første dampstøtet mot et tøystykke til dampen kommer ut i en jevn strøm. Du kan holde strykejernet loddrett for å dampe gardiner, klær etc. Tørrstryking Anvisning: Også ved tørr stryking skal det være vann i kjelen. Sett temperaturregulatoren på strykejernet iht. klesstykke som skal strykes.

• •• Bommull, lin Anvisning: Vennligst følg stryke- og vaskeanvisningene på etiketten på tøyet. Så snart indikatoren for oppvarming av strykejernet slukker, kan du begynne å stryke. Vent til damprenseren er klar til bruk.

NO – 11 몇 Advarsel Pleie og vedlikehold Fare Vedlikeholdsarbeid må kun utføres når støpselet er trukket ut og damprenseren er avkjølt. Utspyling av dampkjelen Spyl dampkjelen på damprenseren senest etter hver 8. tankfylling. Trekk ut støpselet fra veggkontakten. La damprenseren avkjøles. Tøm vanntanken eller ta den av maskinen. Fjern tilbehør fra tilbehørsholderen. Figur Åpne klaffen på tilbehørsrommet. Fjern smuss fra tilbehørsrommet. Åpne vedlikeholdslåsen. Bruk den åpne enden på forlengerrøret, sett det på vedlikeholdslåsen, lås den i føringen og drei rundt. Fyll tanken med vann og ryst kraftig. Derved løsner kalkrester som har festet seg på bunnen av vanntanken. Tøm ut alt vann av kjelen (se figur ). Avkalking av dampkjelen Siden det setter seg kalk på veggene i kjelen, anbefaler vi å avkalke dampkjelen med følgende intervaller (TF=tankfyllinger): Hardhetsgrad I bløtt II middels III hardt IV meget hardt ° dH mmol/l

Bruk utelukkende produkter som er godkjent av KÄRCHER, for å unngå skade på apparatet. For avkalkning bruk KÄRCHER avkalkersticks (bestillingsnr. 6.295-047). Ved bruk av avkalkerløsningen følg doseringsanvisningene på pakken. 몇 Forsiktig Vær forsiktig når du fyller og tømmer damprenseren. Avkalkingsoppløsningen kan angripe ømfintlige overflater. Fyll avkalkingsoppløsningen i vanntanken og la den virke i ca. 8 timer. 몇 Advarsel Under avkalkingen må vedlikeholdslåsen ikke skrus til på apparatet. Bruk aldri damprenseren mens det er avkalkingsmiddel i kjelen. Tøm ut all avkalkingsoppløsning etter 8 timer. Det blir værende igjen en restmengde med oppløsning i kjelen, og den må derfor skylles to til tre ganger med kaldt vann for å fjerne alt gjenværende avkalkingsmiddel. Tøm ut alt vann av kjelen (se figur ). Skru sammen vedlikeholdslåsen med forlengerrøret. Fylle vanntanken (se side 8). Damprenseren er driftsklar. Pleie av tilbehøret Merk: Du kan finne ut hvor hardt vannet er ved å henvende deg til ditt lokale vannverk. Trekk ut støpselet fra veggkontakten. La damprenseren avkjøles. Tøm vanntanken eller ta den av maskinen. Fjern tilbehør fra tilbehørsholderen. Figur Åpne klaffen på tilbehørsrommet. Fjern smuss fra tilbehørsrommet. Åpne vedlikeholdslåsen. Bruk den åpne enden på forlengerrøret, sett det på vedlikeholdslåsen, lås den i føringen og drei rundt. Tøm ut alt vann av kjelen (se figur ). Merk: Gulvkluter og frottétrekk er forvasket og kan umiddelbart tas i bruk sammen med damprenseren. Vask tilsmussede gulvkluter og frottétrekk ved 60°C i vaskemaskinen. For at klutene skal beholde egenskapene for høyt smussopptak, skal det ikke brukes tøymykner. Klutene kan tørkes i tørketrommel. NO – 12
