GP 55 - Vannpumpe KARCHER - Gratis bruksanvisning og manual

Produkttype	Vannpumpe
Modell	GP 55
Merke	Kärcher
Tiltenkt bruk	Privat hus- og hageområde
Tillatte pumpemedier	Bruksvann, brønnvann, kildevann, regnvann, svømmebassengvann (med tilsetningsstoffer)
Maksimal vanntemperatur	35 °C
Nettspenning	230-240 V
Nettfrekvens	50 Hz
Effektforbruk	1100 W
Maks. pumpemengde	4300 l/h
Maks. løftehøyde	49 m
Maks. sugehøyde	9 m
Maks. trykk	0,49 MPa (4,9 bar)
Maks. kornstørrelse for pumpbare smusspartikler	1 mm
Vekt	10,2 kg
Tilkobling suge- og trykkledning	G1 (33,3 mm)
Sikkerhetsmerknad	Drift kun via jordfeilbryter (maks. 30 mA) anbefalt
Vedlikehold	Vedlikeholdsfritt
Garanti	I henhold til garantibetingelsene fra den ansvarlige distribusjonsselskap
Miljøvern	Emballasjemateriale er resirkulerbart, kast gamle apparater via egnede innsamlingssystemer

Ofte stilte spørsmål - GP 55 KARCHER

Hvilke væsker kan pumpen pumpe?

Pumpen er egnet for bruksvann, brønnvann, kildevann, regnvann og svømmebassengvann (med riktig dosering av tilsetningsstoffer). Den må ikke pumpe etsende, lett antennelige eller eksplosive stoffer, fett, oljer, saltvann eller avløpsvann.

Hvordan tas pumpen i bruk?

Koble til suge- og trykkledningen, fyll pumpen med vann via påfyllingsstussen til det renner over, skru lokket godt fast, sett i støpselet og slå på enheten via på/av-bryteren. Løft trykkslangen kort for å redusere sugetiden.

Hva gjør jeg hvis pumpen ikke pumper?

Mulige årsaker er luft i pumpen (fyll pumpen på nytt), tilstoppet sugeledning (rengjør) eller skitten forfilter (ta ut og rengjør under rennende vann). Tømmeåpningen kan også åpnes for å skylle ut smussrester.

Kan pumpen brukes som dykpumpe?

Nei, pumpen skal ikke brukes som dykpumpe. Den er designet for bruk utenfor vannet og må plasseres stabilt.

Hvordan rengjør jeg forfilteret?

Skru av lokket på påfyllingsstussen, ta ut forfilteret, rengjør det under rennende vann og sett det inn igjen. Smuss i bunnen av filterhuset kan spyles ut ved å åpne tømmeåpningen.

Kan pumpen drives kontinuerlig?

Nei, pumpen er ikke egnet for kontinuerlig pumpdrift eller stasjonær installasjon. Ved manglende vannforsyning eller lukket trykkside må pumpen maksimalt drives i 3 minutter.

Hvilke sikkerhetstiltak må tas?

Før drift kontroller strømledningen for skader, bruk jordfeilbryter (maks. 30 mA), plasser enheten stabilt og oversvømmelsessikkert, hold minst 2 m avstand til svømmebasseng og bruk aldri enheten i regn.

Hvordan oppbevares pumpen?

Tøm vannet via tømmeåpningen og oppbevar pumpen på et frostfritt sted. Vær oppmerksom på vekten på 10,2 kg ved transport.

Hvilket tilbehør er tilgjengelig?

Kärcher tilbyr diverse spesialtilbehør: sugeslange per meter, sugesetts, forfilter, tilkoblingssett, tørrløpssikring, elektronisk trykkbryter og flottørbryter. Alle deler er kompatible med G1 (33,3 mm) tilkoblingsgjenger.

Hva betyr jordfeilbryter (FI-bryter)?

En jordfeilbryter (30 mA) beskytter mot livsfarlige støt ved å avbryte strømforsyningen ved jordfeil. For drift av pumpen ved svømmebasseng, hagedammer eller fontener er jordfeilbryter påkrevet.

BRUKSANVISNING GP 55 KARCHER

Før første gangs bruk av appa- ratet, les denne originale bruksanvisningen, følg den og oppbevar den for senere bruk eller for overlevering til neste eier.

Forskriftsmessig bruk

Dette apparatet er utviklet for privat bruk og er ikke forberedt for kravene som stilles i kommersiell bruk.

Produsenten er ikke ansvarlig for eventuelle skader forårsaket av ikke-tiltenkt eller feil bruk.

Apparatet er hovedsaklig ment for bruk i hus og hage.

Bruksvann
Brønnvann
Kildevann
■ Regnvann
■ Vann fra svømmebasseng (forutsetter korrekt bruk av tilsetningsmidler)

⚠️Advarsel

Pumpen må ikke brukes til etsende, lett brennbare eller eksplosive stoffer (som f.eks. bensin, petroleum, nitratgjødsel), fett, olje, saltvann eller avløpsvann fra toalettanlegg og tilslammet vann som har lavere viskositet enn rent vann.

Apparatet er ikke egnet for uavbrutt pumpedrift eller som stasjonær installasjon (f.eks. som heveanlegg eller damfontene).

Miljøvern

Materialet i emballasjen kan resirkuleres. Ikke kast emballasjen i husholdningsavfallet, men lever den inn til resirkulering.

Gamle maskiner inneholder verdifulle materialer som kan resirkuleres. Disse bør leveres inn til gjenvinning. Gamle maskiner skal derfor avhendes i egnede innsamlingssystemer.

Anvisninger om innhold (REACH)

Aktuell informasjon om stoffene i innholdet finner du under:

Vår ansvarlige salgsorganisasjon for det enkelte land har utgitt garantibetingelsene som gjelder i det aktuelle landet. Eventuelle feil på maskinen blir reparert gratis i garantitiden dersom disse kan føres tilbake til material- eller produksjonsfeil. Ved behov for garantireparasjoner, vennligst henvend deg med kjøpskvitteringen til din forhandler eller nærmeste autoriserte kundeservice.

Symboler i bruksanvisningen

⚠️Fare

For en umiddelbar truende fare som kan føre til store personskader eller til død.

⚠️Advarsel

For en mulig farlig situasjon som kan føre til store personskader eller til død.

Forsiktig!

For en mulig farlig situasjon som kan føre til mindre personskader eller til materielle skader.

Hvis sikkerhetsanvisningene ikke følges, består livsfare grunnet elektrisk strøm!

■ Kontroller strømledningen og støpselet for skader hver gang høytrykksvaskeren skal brukes. En skadet strømledning må skiftes ut umiddelbart hos autorisert kundeservice eller autorisert elektriker.
Alle elektriske tilkoblinger skal gjøres på sted som er sikkert mot oversvømmelse.
■ Uegnede skjøteledninger kan være farlige. Ved utendørs bruk må det anvendes skjøteledninger som er godkjent for dette og merket etter gjeldende regler, og som har tilstrekkelig ledningstverrsnitt.
Hvis det brukes skjøteledning må støpsel og kobling for denne være sprutesikre.
Ikke bruk strømkabelen for å bære eller feste apparatet.
■ Trekk i støpselet, ikke i nettkabelen när du skal koble maskinen fra nettet.
■ Ikke trekk nettkabelen over skarpe kanter, og ikke klem den fast.
■ Plasser apparatet sikret mot å velte og mot oversvømmelse.
■ Apparatet skal ikke drives kontinuerlig i regn eller ved fuktig tordenvær.
Den angitte spenningen på typeskiltet må stemme overens med spenningen i stikkontakten.
For å unngå farer skal reparasjon og skifte av reservedeler på maskinen kun utføres av autorisert kundeservice.
■ Ved manglende vanntilførsel eller lukket trykkside vil vannet varme seg opp i pumpen og kan føre til skader når det kommer ut!
Pumpe skal kjøres maks. 3 minutter i denne driftstilstand.
■ Pumpen må ikke benyttes som nedsenkbar pumpe.
■ Ved bruk av pumpen i svømmebasseng, hagedammer eller springvann,

må en avstand på minst 2 m overholdes og apparatet må sikres for å forhindre sideglipp ut i vannet.

■ Pass på elektriske beskyttelsesinnretninger:

Pumpen kan brukes i svømmebasseng, hagedammer og springvann kun med en overspenningsbryter med en nominell strømfeil på maks. 30 mA. Dersom det befinner seg personer i svømmebassenget eller i hagedammen, skal pumpen ikke benyttes.

Av sikkerhetsgrunner anbefaler vi i utgangspunktet at apparatet drives via en overspenningsbryter (maks. 300 mA).

Elektrisk tilkobling skal kun foretas av fagutdannet elektriker. De gjeldende nasjonale regler skal absolutt overholdes!

I ∅sterrike må pumper til bruk i svøm-mebasseng og hagedammer som er ut-styrt med fast tilkoblingsledning, i henhold til ÖVE B/EN 60555 del 1 til 3 mates via en ÖVE-godkjent skilletrans-formator slik at den sekundære nomi-nelle spenningen ikke kan overstige 230V.

■ Dette apparatet er ikke egnet for bruk av personer (inkludert barn) med redu- serte fysiske, sensoriske eller sjelelige evner. Det skal heller ikke benyttes der- som brukeren mangler erfaring og/eller kunnskap. Slike personer skal kun bru- ke apparatet under oppsyn av en an- svarlig person som skal sørge for sikkerheten, eller som kan gi informa- sjon om bruken. Barn skal holdes under oppsyn ved bruk av apparatet, for å si- kre at de ikke leker med det.

Forutsetning for at den står støding

Forsiktig!

Før alle arbeider på maskinen, sørg for at den står støtt for å forhindre personskader eller materielle skader.

Beskrivelse av apparatet

1 Nettkabel med plugg
2 Tilkobling G1(33,3mm) trykkledning
3 Påfyllstuss med forfilter
4 Tilkobling G1(33,3mm) sugeledning
5 Avtappingsåpning
6 Av/på-bryter

Forberedelse

⚠️Fare

Før pumpen tas i bruk skal sikkerhetsanvisningene ubetinget følges!

Figur A

→ Suge- og trykkledning kobles til med Kärcher spesialtilbehør G1 (33,3mm).
Merk: For pumping av sterkt tilsmusset vann, f.eks. fra brønner eller dammer, anbefaler vi bruk av et ekstra forfilter. (Tilleggsutstyr 6.997-344.0)

Figur B

→ Skru av lokk på påfyllingsstuss og fyll på vann til det flommer over.
→ Skru lokket godt på påfyllingsstussen.

Drift

→ Sett støpselet i stikkontakten.

Figur C

→ Tips: for en forkorting av innsugingstid trykkslange til ca. løft 1 m.

Figur D

→ Slå på apparatet med På/Av bryteren.
→ Vent til pumpen suger og mater jevnt.

⚠️Advarsel

Ved manglende vanntilførsel eller lukket trykkside vil vannet varme seg opp i pumpen og kan føre til skader når det kommer ut! Pumpe skal kjøres maks. 3 minutter i denne driftstilstand.

Etter bruk

→ Ved mating av vann med tilsetninger, skyll pumpen med rent vann etter hver bruk.
→ Slå av maskinen.
→ Trekk ut støpselet fra stikkontakten.

Pleie, vedlikehold

⚠️Fare

Slå av apparatet og ta ut strømstøpselet innen service eller vedlikeholdsarbeider påbegynnes.

Vedlikehold

Figur E

→ Forfilter kontolleres regelmessig for forurensninger. Ved synlige forurensninger skal følgende gjøres:
→ Skru av deksel og påfyllstuss.
→ Ta ut forfilter og rens det under rennen-de vann.
→ Skyll ut smussrester på bunnen av filterholderen ved å åpne tappeåpningen.
→ Sette inn rengjort forfilter
→ Skru på lokk på påfyllingsstuss og avtappingsåpning håndfast.

Vedlikehold

Høytrykksvaskeren er vedlikeholdsfri.

Transport

Forsiktig!

For å unngå uhell eller personskader ved transport, vær oppmerksom på vekten av maskinen (se tekniske data).

Transport for hånd

→ Løft apparatet i bærehåndtaket og bær det.

Transport i kjøretøy

→ Sikre maskinen mot å skli eller vippe.

Lagring

Forsiktig!

For å unngå uhell eller personskader ved valg av lagringssted, vær oppmerksom på vekten av maskinen (se tekniske data).

Oppbevaring av apparatet

→ Tøm ut vann i pumpen via tømmeåpningen (pos. 5).
→ Lagre apparatet på et frostfritt sted.

CE-erklæring

Vi erklærer hermed at maskinen angitt nedenfor oppfyller de grunnleggende sikkerhets- og helsekravene i de relevante EF-direktivene, med hensyn til både design, konstruksjon og type markedsført av oss. Ved endringer på maskinen som er utført uten vårt samtykke, mister denne erklæringen sin gyldighet.

Produkt: Pumpe

Type: 1.645-xxx

Anvendte spesifikasjoner:

EN 60335-2-41

Anvendt metode for samsvarsvurdering

De undertegnede handler på oppdrag fra, og med fullmakt fra selskapsledelsen.

CEO

Dokumentasjonsansvarlig:

S. Reiser

Figurene til det etterfølgende spesialtilbehøret finner du på side 4 i denne bruksanvisningen.

6.997-347.0	Sugeslange meterware 3/4" (19mm)25m	Vakuumfast for tilkapping av individuelle sugeslan-ger. Kombiniert med tilkoblingsstykker og sugefil-ter, kan brukes som individuelt sugeutstyr.
6.997-346.0	Sugeslange meterware 1" (25,4mm)25m
6.997-348.0	Sugeslange, 3,5m Komplett tilkoblingsklar, vakuumfast sugeslange for direkte tilkobling til pumpen. Til forlengelse av suge-utstyr eller til bruk med sugefilter. 3/4" (19mm) slan-ge med G1 (33,3mm) tilkoblingsgjenging.
6.997-350.0	Sugeutstyr, 3,5m Komplett tilkoblingsklar vakuumfast sugeslangemed sugefilter og tilbakeslagsventil. Også brukbar som forlengelse av sugeslange. 3/4" (19mm) slan-ge med G1 (33,3mm) tilkoblingsgjenging.
6.997-349.0	Sugeutstyr, 7,0m
6.997-345.0	Sugefilter Basic 3/4"(19mm)	For tilkobling til sugeslange-metervare. Tilbake-slagsventilen forhindrer at pumpet vann strømmer tilbake, og forkorter derved tiden for ny innsuging.
6.997-342.0	Sugefilter Basic 1"(25,4mm)
6.997-341.0	Sugefilter Premium For	tilkobling til sugeslange-metervare. Tilbake-slagsventilen forhindrer at pumpet vann strømmer tilbake, og forkorter derved tiden for ny innsuging. Robust metall-plast konstruksjon. Passende for 3/4" (19mm) eller 1" (25,4mm) slange.
6.997-343.0	Forfilter (gjennom-strømning opp til 3000 l/h)	Pumpeforfilter for beskyttelse av pumpen fra grove smusspartikler eller sand. Filterinnsatsen kan tas ut for rengjøring. Med G1 (33,3mm) tilkoblingsgjen-ger.
6.997-344.0	Forfilter (gjennom-strømning opp til 6 000 l/h)
6.997-359.0	Pumpetilkobling G1(33,3mm)	For vakuumfast av sugeslange til pumpen.Passende for 3/4" (19mm) eller 1"(25,4mm) slange.Med roterbare G1(33,3mm) tilkoblingsgjenger. In-klusive tilbakeslagsventil, flatpakning og slange-klemme. Ved bruk som hagepumpe brukes flatpakningen.
6.997-358.0	Tilkobligssett Basic G1 (33,3mm)	For tilkobling av 1/2" (12,7mm) vannslange til pumper med G1 (33,3mm) tilkoblingsgjenger.
6.997-340.0	Tilkobligssett Premium G1(33,3mm)	For tilkobling av 3/4“ (25,4mm) vannslange til pumper med G1 (33,3mm) tilkoblingsgjenger. For økt vanngjennomstrømning.
6.997-355.0	Tørrkjøringsbeskyttelse	Dersom det ikke går vann gjennom pumpen, vil tørrkjøringsbeskyttelsen beskytte pumpen mot skader og slår den av automatisk. Med G1“ (33,3mm) tilkoblingsgjenger.
6.997-357.0	Elektronisk trykkbryter	Ideell for omstilling av en hagepumpe til husvannsautomat. Ved vannbehov kobler pumpe seg automatisk på og så av igjen. Dersom det ikke går vann gjennom pumpen, vil tørrkjøringsbeskyttelsen beskytte pumpen mot skader og slår den av automatisk. Med G1“ (33,3mm) tilkoblingsgjenger.
6.997-356.0	Flottørbryter Slår autom	Matisk av og på pumpen avhengig av vannivå i vannbeholderen. Med 10m spesial tilkoblingskabel.

Feilretting

⚠️Fare

For å unngå farer, skal reparasjon og skifte av reservedeler på maskinen kun utføres av autorisert kundeservice.

Før alt arbeide på apparatet skal apparatet slås av og strømkabelen trekkes ut.

Feil Årsak Retting
Pumpe går ikke eller mater ikke	Luft i pumpen se kapittel "For beredelser" fig. A og B og kapittel "Drift" fig. C.
	Tilstoppet innsugingsledning	Trekk ut støpselet og rengjør innsugingsledningen
	Tilsmusset forfilter Ta av forfilter og skyll under ren- nende vann, skyll eventuelt ut smussrester i filterholderen ved å åpne tappeåpningen.
Pumpen starter ikke el- ler stopper plutselig un- der drift	Avbrutt strømforsyning Kontroller sikringer og elektris- ke tilkoblinger
	Motorvernbryteren har slått av motoren på grunn av overopphetning.	Trekk ut støpselet, la pumpen kjøle seg av, rengjør innsu- gingsområdet, unngå tørrkjø- ring
Mateeffekt avtar eller er for lav	Tilstoppet innsugingsledning	Trekk ut støpselet og rengjør innsugingsledningen
	Tilsmusset forfilter Ta av forfilter og skyll under ren- nende vann, skyll eventuelt ut smussrester i filterholderen ved å åpne tappeåpningen.
	Utetthet på sugesiden Kontroller hele innsugingssiden for tetthet.
	Mateledningen til pumpen er avhengig av matehøyden og tilkoblet periferiutstyr	Ta hensyn til maks. pumehøy- de, se Tekiske data, endre eventuelt slangediameter eller velg annen slangelengde.

Våre Kärcher-avdelinger hjelper deg gjerne ved feil eller om du har spørsmål. Se baksiden for adressen.

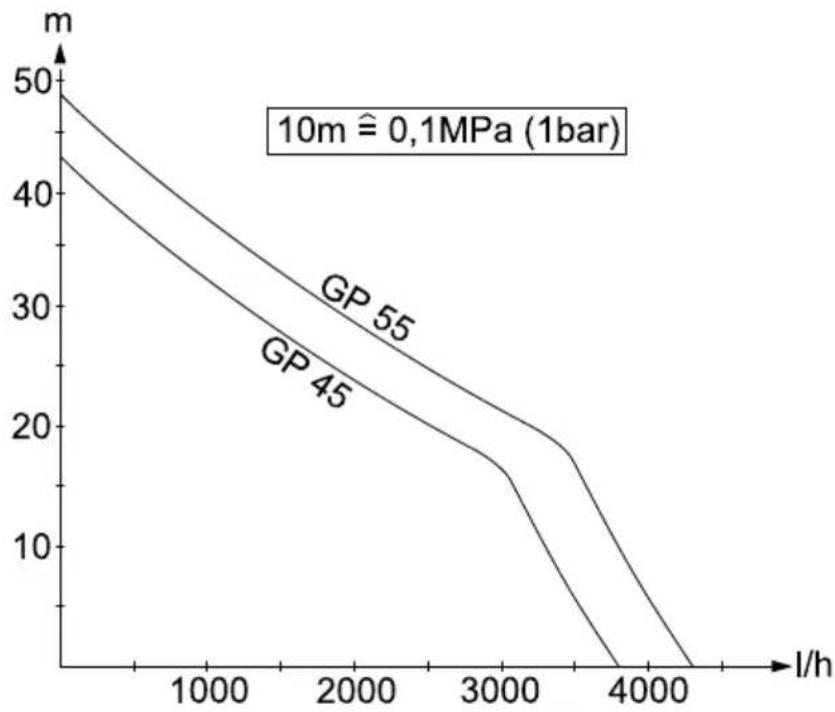

Tekniske data

		GP 45 GP 55
Spenning V 230 - 240 230 - 240
Frekvens Hz 50 50
Effekt P_nominell	W 1050 1100
Maks. matemengde l/h 3800 4300
Maks. sugehøyde m 9 9
Maks. trykk MPa	(bar)	0,43(4,3)	0,49(4,9)
Maks. matehøyde m 43 49
Maks. kornstørrelse av smusspartikler i væsken	mm 1	1
Vekt	kg	10,2	10,2

Det tas forbehold om tekniske endringer!

Mulig pumpevolum er desto større:

• desto lavere innsugings- og pumpehøyde er
• desto større diameter er på de anvendte slangene
• desto kortere de anvendte slangene er
• desto lavere trykktap det tilkoblede tilbehøret forårsaker
