Produkttype	Værstasjon
Merke	Cotech
Modell	FT-0205
Mål (omtrent)	150 x 80 x 20 mm
Vekt (omtrent)	200 g
Strømforsyning	2 x AAA-batterier (ikke inkludert) eller USB-kabel
Skjermtype	LCD med baklys
Innendørs temperaturområde	-10°C til 50°C (14°F til 122°F)
Innendørs fuktighetsområde	20% til 95% RF
Barometrisk trykkområde	960 til 1060 hPa
Trådløs sensor	Inkludert (utesensor)
Overføringsrekkevidde	Opptil 100 m (åpent område)
Værvarsel	7-dagers varsel med ikoner
Radiostyrt klokke	DCF-77 / WWVB (valgbar)
Tilleggsfunksjoner	Månefase, temperatur-/fuktighetstrend, komfortindikator
Vedlikehold	Rengjør med en myk, tørr klut; unngå væsker
Sikkerhetsmerknader	Ikke senk i vann; hold unna varmekilder
Reservedeler / Reparerbarhet	Kun batterier kan skiftes av bruker; for andre problemer kontakt Cotech-støtte

Ofte stilte spørsmål - FT-0205 Cotech

Hvordan stiller jeg inn tid og dato på FT-0205?

Trykk og hold inne SET-knappen i 3 sekunder. Bruk + og - knappene for å justere år, måned, dag, klokkeslett, og trykk deretter SET for å bekrefte. Klokken vil også synkroniseres automatisk via radiosignal om det er aktivert.

Hvorfor kobler ikke utesensoren min til?

Sørg for at sensoren er innenfor 100 m rekkevidde, har nye batterier, og ingen store hindringer (vegger, metall). Trykk på CHANNEL-knappen på hovedenheten for å skanne på nytt. Det kan ta opptil 5 minutter.

Hva betyr værvarselikonene?

Ikonene viser sol, delvis skyet, skyet, regn eller storm. De forutsier været basert på barometriske trykktrender for de neste 12-24 timene. Nøyaktighet er omtrent 70%.

Hvordan bytter jeg fra Celsius til Fahrenheit?

Trykk på °C/°F-knappen på baksiden av hovedenheten. Bytt mellom Celsius og Fahrenheit.

Hvorfor fungerer ikke baklyset?

Baklyset aktiveres ved å trykke på SNOOZE/LIGHT-knappen. Det forblir på i 10 sekunder. Hvis det ikke fungerer, sjekk batteriene. Det kan være deaktivert i strømsparingsmodus.

Hvordan tilbakestiller jeg værstasjonen?

Fjern alle batterier fra begge enhetene, vent 30 sekunder, og sett dem inn igjen. Bruk en binders for å trykke på RESET-hullet om nødvendig. Dette sletter alle innstillinger.

Kan jeg legge til flere utesensorer?

Ja, opptil 3 sensorer. Trykk på CHANNEL for å velge kanal 1, 2 eller 3. Still sensorens kanalbryter til samme nummer. Gjenta sammenkobling om nødvendig.

Hva viser komfortindikatoren?

Et smilefjes indikerer behagelig fuktighet (40-60%). Et surt fjes betyr for tørt eller for fuktig. Juster ventilasjon eller bruk en luftfukter deretter.

Hvordan rengjøre værstasjonen?

Tørk av hovedenheten og sensoren med en myk, tørr klut. Ikke bruk væsker, da de kan skade elektronikken. Unngå slipende rengjøringsmidler.

Displayet viser 'LLL' eller 'HHH'. Hva betyr det?

LLL = temperatur under -10°C, HHH = over 50°C. Sjekk sensorplassering. --- betyr ikke signal. Kontroller batterier og prøv å tilbakestille sensoren.

BRUKSANVISNING FT-0205 Cotech

Les disse anvisningene nøye og forsikre deg om at du forstår dem, før du tar produktet i bruk. Ta vare på anvisningene for seinere bruk.

Tärkeää tietoa:

Relativ luftfuktighet

Trådløs værstasjon med USB

Art.nr. 36-7959 Modell FT-0205 (Utendørsenhet), FT020 (Sensor)

Les gjennom hele bruksanvisningen før produktet tas i bruk, og ta vare på den for fremtidig bruk. Vi tar forbehold om eventuelle feil i tekst og bilder, samt endringer av tekniske data. Ved tekniske problemer eller andre spørsmål, kontakt vårt kundesenter (se kontaktinformasjon på baksiden).

Innholdsfortegnelse

Sikkerhet....63

Innhold....64

Monteringssett....64

Produktbeskrivelse 65

Innendørsenhet 65

Utendørsenhet....67

Installasjon....68

Sett i batterier....68

Utendørsenhet....68

Innendørsenhet 68

Søk etter utendørsenhetens givere og kontroller funksjonen 69

Vindgiver 70

Regnsensor....70

Termometer/hygrometer 70

Innendørsenhet 71

Display/symbolforklaring....71

Innstillinger og justeringer....73

Maks/min....76

Trådløs overføring....91

Innendørsenhet 91

Utendørsenhet....91

Sikkerhet

• Innendørsenheten må ikke utsettes for regn eller fuktighet.
• Produktet må ikke demonteres eller endres på.
• Produktet egner seg ikke som referanse på noen måte og Clas Ohlson tar ikke ansvar for skader som kan oppstå som følge av feil visning eller avlesing.
• Ettersom solpanelet til utendørsenheten ikke lader batteriene bør man ikke bruke ladbare batterier. Bruk alkaliske eller lithiumbatterier av god kvalitet. Bland ikke gamle og nye batterier. Bland heller ikke alkaliske og lithiumbatterier. Bytt til nye batterier ved behov.
• Ved batteribytte på innendørsenheten slettes innspilt data (histogram) og lagrede min- og maks-verdier.
• Produktene må ikke utsettes for støt.
• Bruk egnet sikkerhetsutstyr hvis du jobber i høyden ved montering av utendørsenheten.
• Ikke gå opp på taket hvis det er fare for torden.

Innhold

1. Innendørsenhet
2. Utendørsenhet med giver for vindhastighet, vindretning, nedbør, temperatur og luftfuktighet.
3. Arm for montering av utendørsenhet
4. Feste for arm
5. Monteringsbrakett til feste ved rørmontering
6. Nettadapter
7. USB-kabel

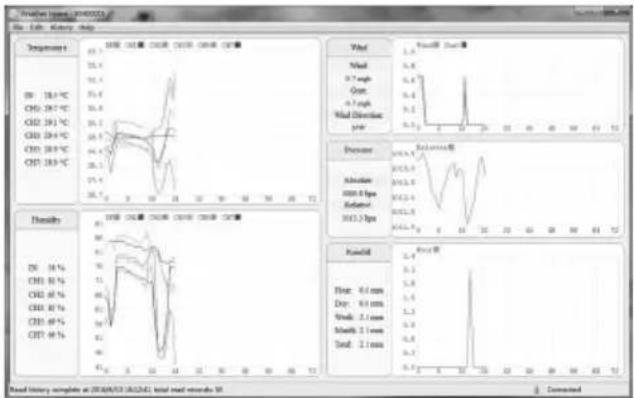

8. CD-plate med programvare (WeatherHome)

Monteringssett

1. Skrue og mutter (M5) til feste for rør
2. Skrue og mutter (M3) til arm for utendørsenhet
3. Treskrue til feste ved vegg/tak-montasje

Produktbeskrivelse

Innendørsenhet

1. [SNOOZE/LIGHT]

Trykk for å aktivere snoozefunksjon/endre lysstyrke.

Hold inne for å slå på eller av displaybelysning.

1. [CHANNEL/+]

Trykk for å endre verdi/gå oppover.

Hold inne for å søke manuelt etter giveren.

1. [MODE/SET]

Trykk for å endre visningsmodus/bekrefte valg.

Hold inne for å komme til innstillingsmodus.

1. [MAX/MIN/ALARM]

Trykk for å vise maks/min-verdiene.

Hold inne for å vise innstilte alarmgrenser.

1. [HISTORY/-]

Trykk for å endre verdi/gå nedover eller velge histogram.

Hold inne for å stille inn alarm- og tastelyd.

1. Veggfeste

2. USB-tilkobling

3. 6.0 V DC

4. Batterilokk

5. Bordstøtte

A) "IN" Temperatur og luftfuktighet innendørs "TIME" Tid/dato/ukedag
B) "PRESSURE" Lufttrykk og værprognose
C) "TEMPERATURE" Temperatur utendørs "HUMIDITY" Luftfuktighet utendørs

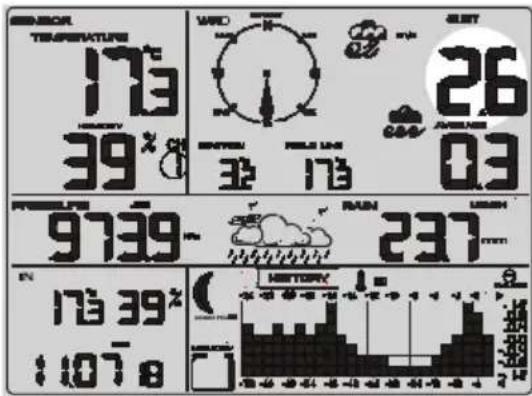

D) "WIND" Vindretning "GUST" Vindhastighet "AVERAGE" Middelverdi for vindhastighet "DEW POINT" Duggpunkt "FEELS LIKE" Effektiv temperatur
E) "RAIN" Nedbør
F) "HISTORY" Grafisk historikk (24- eller 72-timersvisning) "MOON PHASE" Månefaser

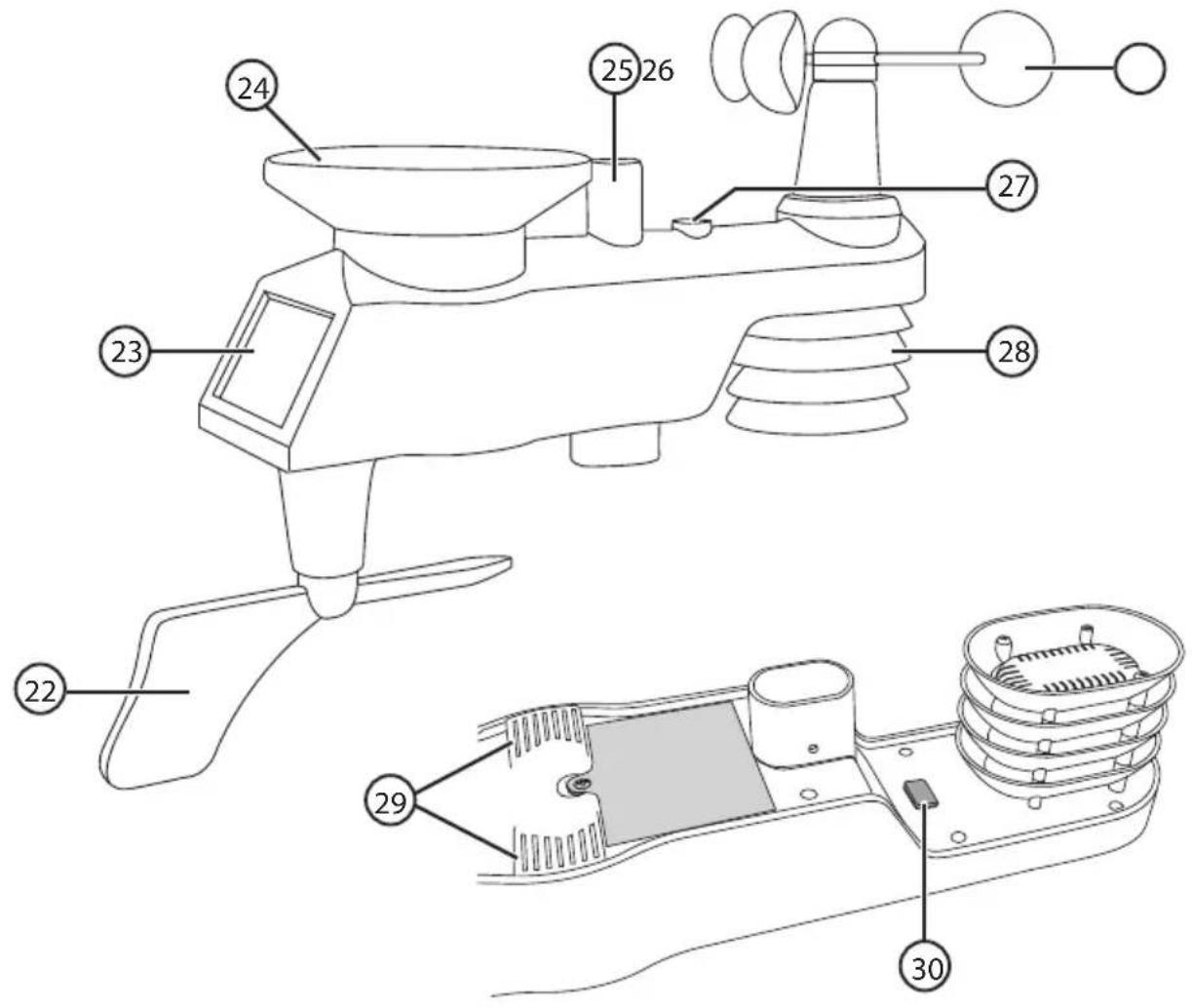

Utendørsenhet

1. Giver for vindretning
2. Solpanel
3. Regnoppsamler
4. Antenne
5. Giver for vindhastighet
6. Libelle
7. Sensor for temperatur og luftfuktighet (Termometer/hygrometer)
8. Regnmålerens vannavrenning
9. LED-indikator og [RESET]-knapp

Installasjon


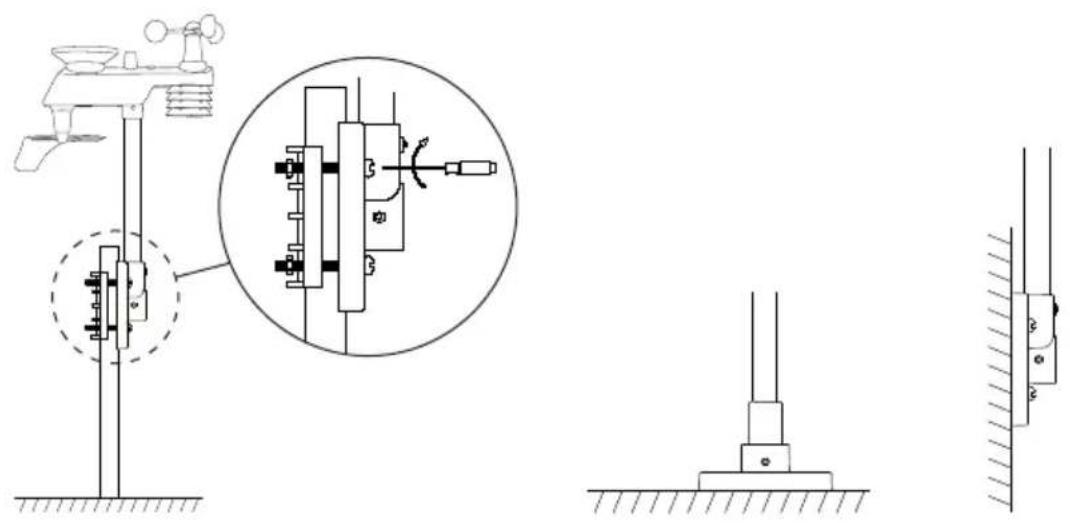

    D --> E["Monter utendørsenheten på et passende sted"]

Sett i batterier

Obs!

Sett i batterier i utendørsenheten før du slår på innendørsenheten. Når innendørsenheten strømsettes starter et automatisk søk etter utendørsenhetens giver. Sørg for at du følger merkingen i batteriholderen når du setter i batteriene, slik at polariteten blir riktig.

Utendørsenhet

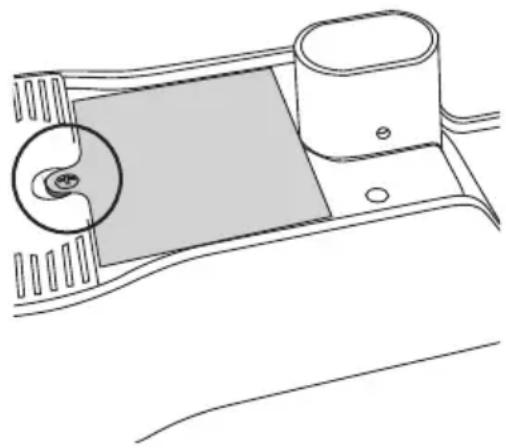

1. Skru ut skruen som låser batterilokket og løft det bort.
2. Plasser 3 × AA/LR6-batterier. LED-indikatoren tennes i 3 sek og fortsetter deretter å blinke hvert 16. sek for å indikere når det sendes data fra enheten.
3. Hvis LED-indikatoren ikke blinker etter at batteriene er på plass, trykk [ RESET ] for å nullstille enheten.
4. Sett på plass batterilokket igjen, og trekk til skruen.

• Sørg for at utendørsenheten er i gang før du slår på innendørsenheten.
• Sørg for at utendørsenheten er minst 1,5 m og maks 30 m fra innendørsenheten. Hvis utendørsenheten er for nærme eller for langt unna kan innendørsenheten få problemer med å motta signalene.
• Når innendørsenheten strømsettes starter et automatisk søk etter utendørsenhetens giver (ikonet tennes). Ikke trykk på noen knapper før alle givere er registrert ettersom dette avbryter søket.
• Innendørsenheten kan enten drives med batteri eller via strømnettet med den medfølgende nettadapteren.

Batteridrift

1. Trykk inn sperren og fjern batterilokket.
2. Sett i 3 stk. AAA/LR03-batterier. Se merking for polaritet i bunnen av batteriholderen.
3. Sett lokket tilbake.

Nettdrift

• Nettadapteren kobles til uttaket merket DC 6.0 V og til et 230 V strømuttak. AC ON vises i 3 sek på displayet.
• Hvis nettadapteren kobles fra og værstasjonen går over til batteridrift vises AC OFF.
• Husk å trekke støpselet ut fra strømuttaket ved kraftig tordenvær for å beskytte værstasjonen.

Søk etter utendørsenhetens givere og kontroller funksjonen

Når innendørsenheten slås på starter et automatisk søk etter nærliggende givere. Søket markeres med ➕ Når symbolet slukkes kan du teste givernes funksjon.

i Informasjon

Hvis værstasjonen under søkingen ikke finner utendørsenheten eller mister kontakten med den, vises "--." i displayet. Søk etter giverne manuelt slik:

I normalmodus, hold [ CHANNEL/+ ] inne i 3 sek. ” tennes i displayet.

Vindgiver

Test giveren for vindhastighet ved å snurre vindkoppene rundt. Kontroller at verdien endres i displayet.

Regnsensor

Rugg utendørsenheten fra side til side og lytt etter et tydelig klikk. Hvert klikk representerer 0,3 mm i nedbør. Kontroller at verdien endres i displayet.

Test giveren for vindretning ved å endre posisjonen på den. Kontroller at retningen endres i displayet.

Termometer/hygrometer

Legg utendørsenheten i nærheten av innendørsenheten og la den ligge i ca. 30 min slik at temperaturen stabiliseres. Les av verdiene for temperatur og luftfuktighet og sammenlign disse.

Verdiene for temperatur bør ligge innenfor 1 °C (nøyaktighet ±0.5 °C) og verdiene for luftfuktighet innenfor 6 % (nøyaktighet ±3 %).

Hvis verdiene ligger utenfor grensene kan de justeres i innendørsenheten. Se avsnitt Kalibrering.

Innendørsenhet

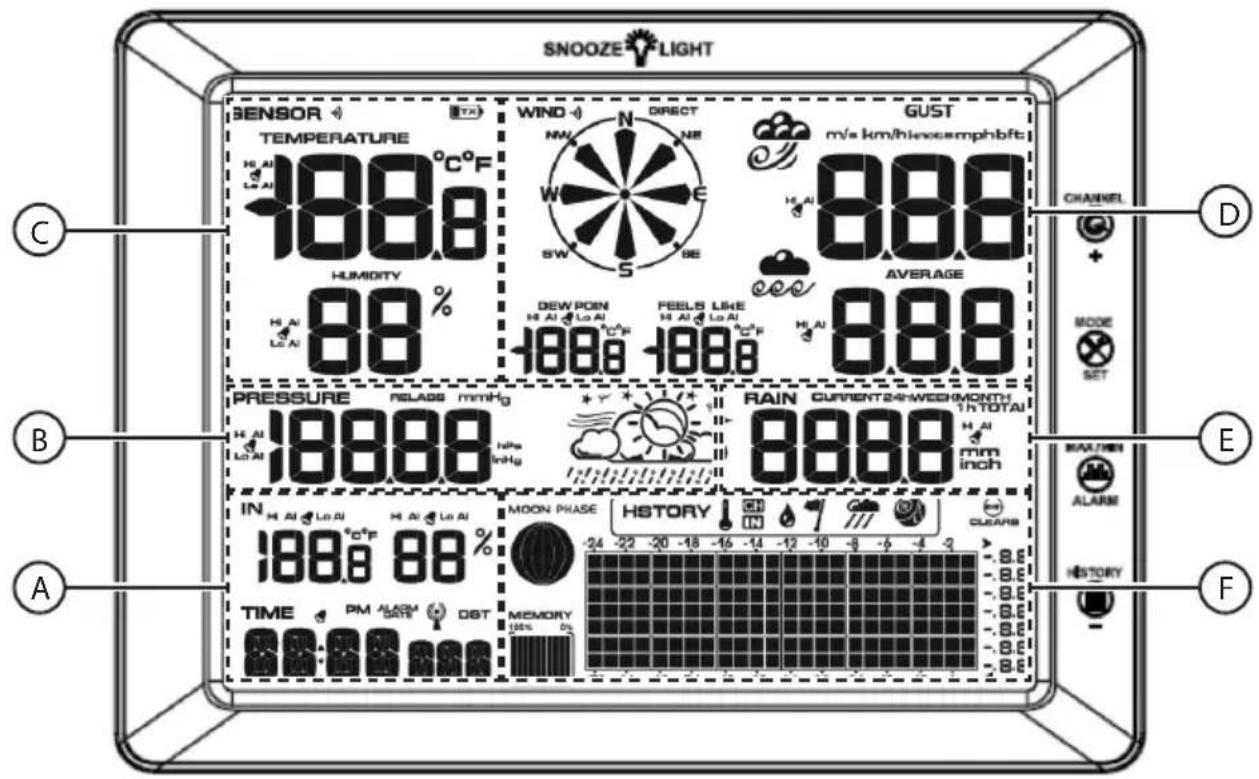

Display/symbolforklaring

1. Tid/dato/ukedag
2. Alarmikon for klokke.
3. Alarmikon for temperatur og luftfuktighet innendørs.
4. Værprognose, stormvarsel.
5. Alarmikon for lufttrykk.
6. Indikerer visningsmodus for relativt eller absolutt lufttrykk.
7. Alarmikon for luftfuktighet utendørs.
8. Alarmikon for temperatur utendørs.
9. Signalindikator for utendørsenhet. Tennes når måledata mottas og ved søking etter giver.
10. Lavt batterinivå, utendørsenhet.
11. Alarmikon for duggpunkt.
12. Vindretning.
13. Alarmikon for opplevd temperatur.
14. Alarmikon for vindhastighet.
15. Måleenhet, vindhastighet.
16. Alarmikon for gjennomsnittlig vindhastighet.
17. Måleperiode, nedbør.
18. Alarmikon for nedbør.
19. Indikator for valgt histogram.
20. Indikator for automatisk nullstilling av lagret maks/min-verdi.
21. Måleskala for histogram.
22. Tidsakse for histogram (24- eller 72-timersvisning).
23. Indikator for minnebruk.
24. Månefaseindikator.

Innstillinger og justeringer

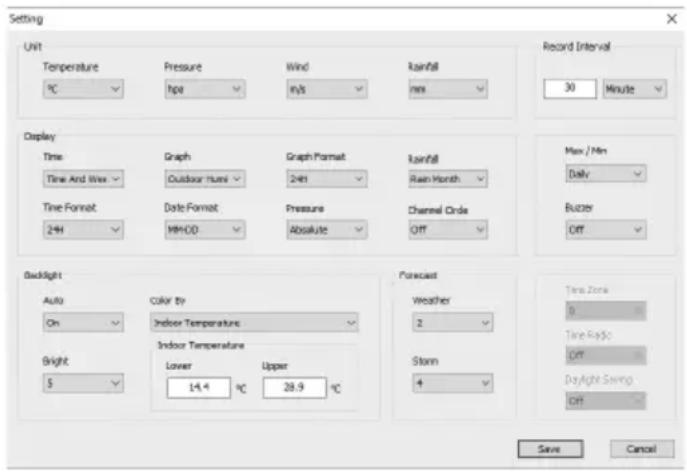

Still inn klokkeslett, dato, måleenheter, grenseverdier og bakgrunnsbelysning.

1. I normalmodus, hold [MODE/SET] inne i 3 sek for å komme til innstillingsmodus.
2. Trykk eller hold [ CHANNEL/+ ] eller [ HISTORY/- ] inne for å endre verdi. Bekreft hvert trinn med [ MODE/SET ].
3. Du kan när som helst gå tilbake til normal visning ved å trykke på [SNOOZE/LIGHT] (12).

FMT

• 12H
• 24H

TIME

• Hour
- Minute

DATE

• FMT: Velg mellom 12- eller 24-timers tidsvisning (24 timer er standardvalget).
  • TIME: Innstilling av timer og minutter.
• DATE:

- Still inn den rekkefølgen dag, måned og år skal vises i: DDMMyy eller MMDDyy

• Innstilling av måned
• Innstilling av dag
• Innstilling av år

- CLR:

• Velg ON hvis værstasjonens maks/min-verdi skal nullstilles automatisk hvert døgn (ved midnatt). "CLEARS 24" vises i displayet.
• Velg OFF hvis de bare skal nullstilles manuelt. Se avsnitt Nullstille måleverdier.

- UNIT SET:

• Temperature: Still inn hvilken enhet temperaturen skal vises i: °C eller °F.

• Wind speed: Still inn hvilken enhet vindhastigheten skal vises i: m/s, km/h, knots, mph eller btf (Beauforts skala)

• Rain: Still inn den enheten nedbøren skal vises i (mm eller inch)

• Pressure: Still inn den enheten lufttrykket skal vises i

(hPa, inHg eller mmHg)

- Threshold:

• WEATHER: Justering av terskelverdier for positiv og negativ trykkforandring: 2–4 mBar/time (default=2). Lavere verdi gjør indikasjonen for værprognose mer følsom for trykkforandringer. I områder der det kan forekomme store trykkvariasjoner anbefales en høyere verdi.

• STORM: Justering av terskelverdier for negativ trykkforandring: 3–9 mbar/time (default = 4). Lavere verdi gir indikeringen for stormvarsel mer følsom for trykkforandringer. I områder der det kan forekomme store trykkvariasjoner anbefales en høyere verdi. Når trykket har minsket konstant i 3 timer i strekk kommer stormvarselindikeringen til å bli aktivert (Symbolet sky & regn blinker).

• Forecast: Justering av værprognoseindikeringen er basert på aktuelt værforhold. Velg mellom: solfylt, vekslende skydekke, overskyet eller regn (default=vekslende skydekke).

• REC: Innstilling av innspillingsintervall: 16, 32, 48 sek eller 1–240 min (default=30 min).

Nr. Farge "OUT" Temp (°C)	"IN" Temp (°C)
1 Hvit <(-12,0) <(14,5)
2 Rosa (-12,0)..(-6,5) (14,5)..(16,0)
3 Lilla (-6,5)..(-1,0) (16,0)..(17,5)
4 Blå (-1,0)..(4,5) (17,5)..(19,5)
5 Mørkeblå (4,5)..(10,0) (19,5)..(21,0)
6 Mørkegrønn (10,0)..(15,5)	(21,0)..(23,0)
7 Grønn (15,5)..(21,0)	(23,0)..(24,5)
8 Gul	(21,0)..(26,5)	(24,5)..(26,0)
9 Oransje	(26,5)..(32,0)	(26,0)..(27,0)
10 Rød	(32,0)..(37,5)	(27,0)..(29,0)
11 Mørkerød	>(37,5)	>(29,0)

- LED: Man kan endre farge på værstasjonens bakgrunnsbelysning avhengig av den aktuelle utendørstemperaturen (OUT) eller inomhustemperaturen (IN). Alternativt kan man velge en fast farge (USE) (default=OUT). I og med at temperaturspennet varierer avhengig av hvor i verden men er, så kan temperaturområdet justeres, se tabell.

- OUT

• LOWER Still inn grenseverdien for laveste utendørstemperatur (default= -12,2).
• UPPER Still inn grenseverdien for høyeste utendørstemperatur (default= 37,8).

- IN

• LOWER Still inn grenseverdien for laveste innendørstemperatur (default= 14,4).
• UPPER Still inn grenseverdien for høyeste innendørstemperatur (default= 28,9).
• USE Manuell innstilling av bakgrunnsfarge: Velg mellom 11 forskjellige farger.
• BRIGHT Juster bakgrunnsbelysningens lysstyrke mellom 1 (min) og 8 (maks).

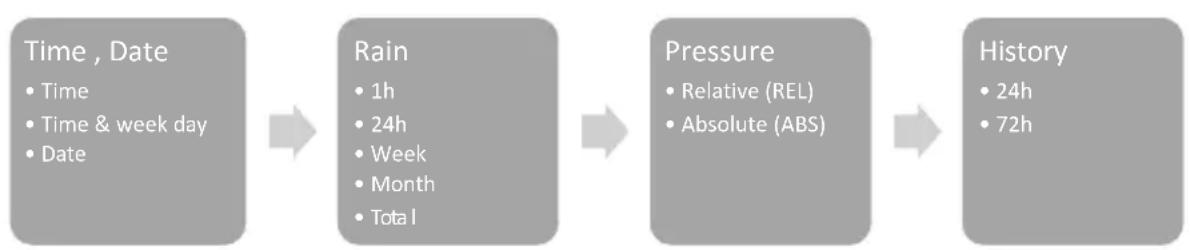

Endre visningsmodus for klokkeslett/dato og måleverdi.

1. I normalmodus, trykk [ MODE/SET ] gjentatte ganger for å velge mellom klokkeslett/dato, nedbør, lufttrykk og histogram.
2. Trykk [ CHANNEL/+ ] eller [ HISTORY/- ] for å endre visningsmodus.
3. Du kan när som helst gå tilbake til normal visning ved å trykke på [SNOOZE/LIGHT].

• "TIME" Velg mellom visning av klokkeslett, klokkeslett og ukedag eller dato.

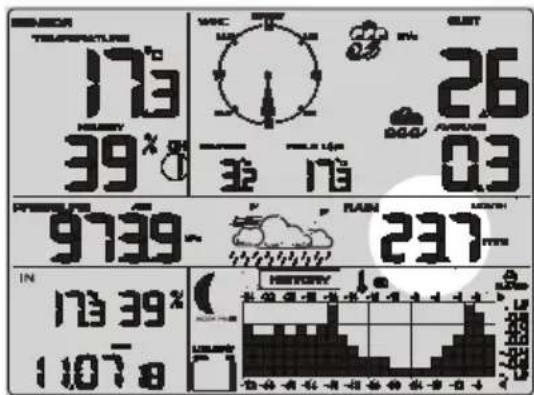

• "RAIN" Velg visning per time, døgn, uke, måned eller total nebør.
• "PRESSURE" Velg mellom visning av relativt eller absolutt lufttrykk.

REL respektive ABS vises i displayet.

- "HISTORY" Velg mellom 24- eller 72-timersvisning.

Informasjon om lufttrykk

Værstasjonen kan vise lufttrykket på to forskjellige måter, ABS absolutt (oppmålt) og REL relativ (justert til havnivå).

• Den relative verdien brukes av meteorologer for å kunne sammenlikne lufttrykket på forskjellige steder.
• Det normale lufttrykket ved havoverflatens nivå varierer avhengig av den geografiske posisjonen, men ligger gjennomsnittlig på 1013,2 hPa. Lavtrykket pleier å ligge under 990 hPa og høytrykket over 1020 hPa.
• I og med at lufttrykket minsker jo høyere oppe man befinner seg, så er den relative verdien generelt alltid høyere enn den absolutte verdien.

Lydinnstilling for knapper og alarm

I normalmodus, hold [ HISTORY/- ] inne i ca. 3 sek for å slå på eller av lyden.

BUZZON (på) respektive BUZZOFF (av) vises i displayet.

Når lyden er skrudd av vil man ikke høre tastetrykkene og værstasjonen avgir kun stille alarm (alarmikonet blinker).

Maks/min

1. I normalmodus, trykk en gang på [ MAX/MIN/ALARM ]. MAX vises i displayet i tillegg til maks-verdiene for nedbør, vindhastighet, trykk, temperatur og luftfuktighet.
2. Trykk en gang til på [ MAX/MIN/ALARM ]. MIN vises i displayet i tillegg til min-verdiene for trykk, temperatur og luftfuktighet.

Ved visning av maks/min-verdier, trykk [ HISTORY/- ] for å skifte visningsmodus mellom nedbør og lufttrykk.

Nullstille måleverdiene

Maks/min-verdi

Obs!

Ved nullstilling av maks/min nullstilles de lagrede verdiene for samtlige givere.

1. I normalmodus, trykk gjentatte ganger [ MAX/MIN/ALARM ] for å velge MAX eller MIN.
2. Hold [ MODE/SET ] inne i 3 sek (CLR blinker) for å nullstille maks- resp. min-verdien.

1. I normalmodus, trykk 2 ganger på [MODE/SET] for å velge visningsmodus for nedbør.
2. Trykk gjentatte ganger på [ CHANNEL/+ ] eller [ HISTORY/- ] for å velge visningsmodus.
3. Hold [MODE/SET] inne 3 sek for å nullstille valgt verdi.

Memory

For å tømme værstasjonens minne, se avsnittet Programvare (WeatherHome).

Værstasjonen kan vise innspilt måledata 24 eller 72 timer tilbake i tid. Se avsnittet Endre visningsmodus for tid/dato og måleverdi.

Den vertikale akselen viser historiske forandringer sammenliknet med aktuell måleverdi. Den aktuelle måleverdien (stapelen lengst til høyre) viser alltid 0.

Eks. ved visning av temperaturhistogram: Hvis stapelen viser 0,4 representerer det en historisk temperatur på 0,4 grader høyere enn aktuell temperatur.

I normalmodus, trykk [ HISTORY/- ] gjentatte ganger for å velge mellom følgende histogram.

Temperatur innendørs

Vind

Luftfuktighet innendørs

Nedbør

CH Temperatur utendørs

Lufttrykk

CH Luftfu:tighet utendørs

Værprognose

Værstasjonen måler lufttrykket og gir en prognose for de nærmeste 12–24 timene.

Følgende symboler vises avhengig av aktuell lufttrykksendring samt innstilte grenseverdier (se avsnitt Innstillinger/justeringer).

Sol Stjerner/måne Vekslende skydekke Overskyet Regn

Om natten (mellom kl. 19.00 og 07.00) vises Stjerner/måne istedenfor Sol.

Månefaser

Visning av månefaser baseres på aktuell kalenderdato. Kontroller at riktig dato er innstilt i avsnittet Innstillinger/justeringer.

Bakgrunnsbelysning

Trykk [ SNOOZE/LIGHT ] for å tenne bakgrunnsbelysningen. Belysningen lyser i 5 sek.

1. Hold knappen inne i 2 sek. Bakgrunnsbelysningen tennes og LED ON vises i displayet.
2. Hold knappen inne igjen for å skru av belysningen. LED OFF vises i displayet.
3. For å spare batteriene ved batteridrift skrus bakgrunnsbelysningen automatisk av etter 30 min.
4. For å dempe bakgrunnsbelysningen ved konstant belysning, trykk [SNOOZE/LIGHT]. BRIGHT 1 vises i displayet. Trykk inn nok en gang for å gå tilbake til innstilt nivå.

Justering av lysstyrken

1. Trykk 2 ganger på [ SNOOZE/LIGHT ]. "BRIGHT" vises og innstilt lysstyrke blinker.
2. Trykk [CHANNEL/+] eller [HISTORY/-] for å endre lysstyrken fra 1 (svakest) til 8 (sterkest). Bekreft ved å trykke på [MODE/SET].

For ytterligere innstillinger av bakgrunnsbelysning, se avsnittet Innstillinger/justeringer.

Alarm

Værstasjonen kan stilles inn på å alarmere hvis giverne havner utenfor innstilt grenseverdi.

Når en alarm aktiveres varsler værstasjonen og alarmikonet splinker ved den verdien som ligger utenfor grensen.

Lyden kan stenges permanent så all varsling foregår uten lyd. Se avsnittet Lydinnstilling for knapper og alarm.

1. I normalmodus, hold [ MAX/MIN ] inne i 3 sek for å komme til alarmmodus. «HI» vises sammen med innstilt maks-verdi.
2. Trykk [ MAX/MIN/ALARM ] for å vise innstilt min-verdi. "LOW" vises i displayet.
3. Trykk [ SNOOZE/LIGHT ] eller vent i 30 sekunder for å gå tilbake til normal visning.
   Ved visning av grenseverdi, trykk [ MODE/SET ] for å veksle visningsmodus mellom relativt (REL) eller absolutt (ABS) lufttrykk og 1 time (1h) eller 24 timer (24h) nedbør.

Innstilling av alarm

1. I normalmodus, hold [ MAX/MIN/ALARM ] inne i 3 sek og "HI" vises i dispalyet.
2. Hold [MODE/SET] inne i ca. 3 sekunder for å gå til innstillingsmodus for alarm.
3. Trykk eller hold [ CHANNEL/+ ] eller [ HISTORY/- ] inne for å endre verdi.
4. Aktiver/steng alarmen ved å trykke på [ MAX/MIN/ALARM ]. Velg ON (på) eller OFF (av). Symbolet öennes for å vise at alarmen er aktivert.
5. Bekreft hvert trinn med [MODE/SET].
6. Gå tilbake til normal visning ved å trykke 2 ganger på [SNOOZE/LIGHT].

Alarm Clock

• Hour
- Minute

Rainfall

• Temp,
  • high
• low
• Humidity
  • high

• low

• Alarm Clock: Innstilling av alarmklokke (timer, minutter).

• Rainfall: Still inn alarmgrense for nedbør (1 time "1h", 24 timer "24h")
• Wind: Still inn alarmgrense for aktuell vindhastighet "GUST" og gjenomsnittlig vindhastighet "AVERAGE"

• Outdoor: Still inn øvre "HI" og nedre "LOW" alarmgrense for utendørstermometeret/hygrometeret.

• Temperature: Still inn alarmgrense for temperatur

• Humidity: Still inn alarmgrense for luftfuktighet
• Feels like: Still inn alarmgrense for opplevd temperatur
• Dew point: Still inn alarmgrense for duggpunkt

- Pressure: Still inn øvre og nedre alarmgrense for lufttrykk

• Absolute: Still inn alarmgrense for absolutt trykk
• Relative: Still inn alarmgrense for relativt trykk

- Indoor: Still inn øvre og nedre alarmgrense for innendørsenhetens temperatur og luftfuktighet

• Absolute: Still inn alarmgrense for absolutt trykk
• Relative: Still inn alarmgrense for relativt trykk

Snooze

• Når alarmen går, trykk på [SNOOZE/LIGHT] for å stoppe alarmen i 5 min. Alarmikonet fortsetter å blinke.
• For å skru den av helt, trykk på en av disse knappene: [CHANNEL/+], [MODE/SET], [MAX/MIN/ALARM] eller [HISTORY/-].

Kalibrering

• Hvis værstasjonens giver viser feilaktige verdier kan de finjusteres. For å kunne kalibrere giverne riktig må du ha en referanseverdi fra en giver/måler som du vet viser riktig.

• Området for relativ luftfuktighet vises alltid innenfor 10–90 %. Man kan ikke justere verdien utenfor dette området.

• Trykk på [ CHANNEL/+ ] eller [ HISTORY/- ] for å øke eller redusere valgt verdi. For å endre verdi raskt, hold knappen inne i 3 sek.

• Trykk [ MAX/MIN/ALARM ] for å nullstille justert verdi.

• For å avslutte kalibreringen og gå tilbake til normal visning, trykk [SNOOZE/LIGHT] eller vent i 30 sek.

Temperatur

1. Ved normal visning, trykk inn[ MODE/SET ] og [ CHANNEL/+ ] samtidig og hold inne i ca. 5 sek for å komme i kalibreringsmodus. Verdien for innendørstemperatur begynner å blinke.
2. Juster verdien til din referanseverdi. Verdien kan endres i trinn på 0,1 °C ad gangen. Bekreft med [ SET/MODE ].
3. Verdien for utendørstemperatur begynner å blinke. Justeres på samme måte som i punkt 2.

Relativ luftfuktighet

1. Ved normal visning, trykk inn [MODE/SET] og [HISTORY/+ ] samtidig og hold inne i ca. 5 sek for å komme i kalibreringsmodus. Verdien for luftfuktigheten innendørs begynner å blinke.
2. Juster verdien til din referanseverdi. Verdien kan endres i trinn på 1 % ad gangen. Bekrefte med [SET/MODE].
3. Verdien for luftfuktigheten utendørs begynner å blinke. Justeres på samme måte som i punkt 2.

Vindhastighet, regn og lufttrykk

1. Ved normal visning, trykk inn [MODE/SET] og [MAX/MIN/ALARM] samtidig og hold inne i ca. 5 sek for å komme i kalibreringsmodus. Verdien for vindhastighetens kalibreringsfaktor begynner å blinke (default=1).
2. Juster verdien mellom 0,75 og 1,25 der: kalibrert vindhastighet = kalibreringsfaktor x oppmålt vindhastighet.
3. Trykk [MODE/SET] nok en gang for å justere verdien for regnmengde. Verdien for regnmengdens kalibreringsfaktor begynner å blinke (default=1).
4. Juster verdien mellom 0,75 og 1,25 der: kalibrert regnmengde = kalibreringsfaktor x målt regnmengde.
5. Trykk [MODE/SET] nok en gang for å justere verdien for absolutt lufttrykk. Verdien for absolutt lufttrykk begynner å blinke.
6. Juster verdien til din referanseverdi. Verdien kan endres i trinn på 0,1 hPa.
7. Trykk [MODE/SET] nok en gang for å justere verdien for relativt lufttrykk. Verdien for relativt lufttrykk begynner å blinke.
8. Juster verdien til din referanseverdi. Verdien kan endres i trinn på 0,1 hPa.

Sluttmontering

i Informasjon

Vi anbefaler at du gjør deg kjent med innendørs- og utendørsenhetene før du monterer dem på sine endelige plasser. Dette gjør et det blir enklere å kalibrere givere og teste værstasjonens forskjellige funksjoner.

Valg av sted

Husk følgende før du monterer utendørsenheten:

• Regnsensoren bør rengjøres hver 3. måned og batteriene bør skiftes cirka en gang per år. Sørg for at du monterer utendørsenheten lett tilgjengelig.
• Sørg for at utendørsenheten ikke hindres av trær eller bygninger i nærheten. En tommelfingerregel er å montere den med en avstand på minst 4 ganger høyden av nærliggende hindringer. Eks. hvis en bygning er 6 meter høy bør utendørsenheten monteres 4 × 6 = 24 m bortenfor.
• Unngå strålingsvarme fra omkringliggende bygninger, tak etc.
• Prøv utendørsenheten på den tiltenkte plassen før den monteres opp. Hindringer kan påvirke kontakten (rekkevidden) mellom innendørs- og utendørsenheten. En betongvegg kan f.eks. dempe signalene dramatisk i forhold til hva en gipsvegg gjør.
• Annet trådløst utstyr som er innstilt på samme frekvens (433 MHz) kan på kan påvirke rekkevidden negativt.

Ved problemer med rekkevidden, prøv følgende:

• Skru av øvrig trådløst utstyr for å kontrollere hvor årsak til problemene ligger.
  • Reduser avstanden mellom enhetene.
• Reduser antall hindringer (vegger, møbler etc.) mellom enhetene.

Innendørsenhet

• Innendørsenheten har innebygde detektorer for temperatur, lufttrykk og luftfuktighet. Plasser derfor enheten slik at den ikke utsettes for varme fra ovner, komfyrer eller andre varmekilder.
• Unngå å plassere enheten inntil vinduskarmer av metall etc. fordi det kan forstyrre radiomottaket.
• Innendørsenheten kan brukes med bordstøtten (21) eller veggmonteres ved å henges opp på veggfestet (17).

Utendørsenhet

Når du monterer utendørsenheten. Sørg for at den havner vannrett ved å kontrollere libellen (27).

1. Lokaliser merkingen på vindgiverens underside. Sørg for at merkingen "S" vender mot sør.

1. Koble sammen utendørsenhet, arm og feste og skru dem fast med skrue og mutter (M3).

1. • Ved montering på masterør, bruk skrue og mutter (M5) for å feste festet med monteringsplaten til røret.

- Ved horisontal eller vertikal montering, bruk en festemetode som egner seg til underlaget.

Programvare (Weather Home)

Med programmet Weather Home kan du, med hjelp av en PC, bl.a. se målte data i sanntid, foreta innstillinger på innendørsenheten, stille alarm og nullstille maks/min-verdier.

Systemkrav

Datamaskin PC med CD-leser og USB-port

Operativsystem Windows NT4 (Service Pack ≥ 6a), Windows 2000, Windows XP, Windows Vista, Windows 7–10

Prossessor Pentium III 500 MHz eller høyere

Minne Minst 128 MB. Vi anbefaler 256 MB

Installasjon

1. Koble den medfølgende USB-kabelen mellom datamaskinen og innendørsenhetens USB-utgang (18).

2. Påse at du har administratorrettigheter for operativsystemet.

3. Plasser den medfølgende CD-platen i maskinen. Hvis installasjonsprogrammet ikke starter automatisk: åpne filhåndtereren (utforskeren), lokalisere CD-platen og kjør "WeatherHome.exe".

4. Følg instruksjonene i installasjonsprogrammet og installer Weather Home.

Bruk

Åpne programmet Weather Home.

• Hovedsiden viser aktuelle måleverdier og histogram.
• Vis eller skjul grafer ved å klikke på benevningene over grafene.

Edit Setting Innstilling av måleenheter, bakgrunnsbelysning, visning av måledata, datoformat mm.

Alarm Aktivere/deaktivere alarm. Innstilling av alarmgrenser.

Maks/min. Avlesing av maks/min-historikk.

Language Innstilling av språk.

History View Analyse og eksport av innspilte data (.csv eller .pdf).

History manage Rensing PC-database og av innendørsenhetens minne.

Vinduet viser aktuelle innstillinger i innendørsenheten. Her kan du på en enkel måte stille inn hvordan måledata skal presenteres på displayet på værstasjonen. Foreta ønskede innstillinger og trykk deretter på [Save] for å lagre eller på [Cancel] for å avbryte uten å lagre.

Unit Innstilling av måleenheter.

Display Displayinnstillinger for tid og dato (Time, Date), histogram (Graph), lufttrykk (Pressure), regnperiode (Rainfall) og valg for rullende visning av eksterne temp/hygrometersensorer (Channel Circle).

Backlight Slå på eller av bakgrunnsbelysningen (Auto). Innstilling av belysningens lysstyrke (Bright). Velg om fargen skal være fast eller om den skal endres avhengig av aktuell utendørs-/innendørs-temperatur (Color By). Innstilling av fargeskala (Color Index, Indoor-/Outdoor Temperature), se avsnittet Innstillinger/justeringer.

Forecast Justering av grenseverdi for værprognose og stormvarsel, se avsnittet Innstillinger/justeringer.

Record Interval Innstilling av innspillingsintervall.

Maks/Min. Velg om værstasjonens max/min-verdi skal nullstilles automatisk hvert døgn (Daily) eller om de skal nullstilles manuelt (History).

Buzzer Velg om lyden (tastetrykk og alarm) skal være på eller av.

Innstilling av alarm (Alarm)

Still inn alarmgrenser og aktiver/deaktiver alarm. Foreta ønskede innstillinger og trykk deretter på [ Save ] for å lagre eller på [ Cancel ] for å avbryte uten å lagre.

I eksempelet kommer innendørsenheten til å varsle hvis utendørstemperaturen stiger over 30 °C, gjennomsnittlige vindhastigheter overstiger 5 m/s og hvis nedbøren i løpet av en dag overstiger 50 mm.

Høyeste og laveste oppmålte verdi (Max/Min)

De høyeste verdiene er merket med rødt og de laveste med blått.

• Trykk [Reset] for å nullstille måleverdiene.
  • Trykk [ Exit ] for å lukke vinduet.

Obs! Ved nullstilling av maks/min nullstilles de lagrede verdiene for samtlige givere.

Vise innspilte værdata (View)

Når innendørsenheten er koblet til datamaskinen og Weather Home har startet, vil enhetens minne overføres til databasen.

- For å se værdata for en spesiell periode:

1. Still inn startdato og tid.

2. Still inn sluttdato og tid.

3. Trykk [ Update ] for å hente måleverdiene fra databasen.

- Velg hvilken type måledata som skal vises i nedtrekkslisten (Chart): temperatur, luftfuktighet, lufttrykk, vind eller regn.

- Vis/skjul grafer ved å huke av i rutene ved de respektive benevningene.

- Velg om du vil at måleverdiene skal vises som grafer og/eller i listeform ved å velge mellom [List], [Chart], [List/Chart] eller [Chart/List].

- Analysere graf:

1. Forstørr en del av grafen ved å markere området (hold venstre musetast inne og dra skrått nedover mot høyre).

2. Scroll gjennom grafen ved å holde høyre musetast inne og trekk musen sideveis.

3. Gå til fullskjerm ved å holde venstre musetast inne og dra skrått opp til venstre.

- Eksporter data som .pdf eller .csv (kommaseparert tekst for visning i Excel etc):

1. Trykk [Export].

2. Velg den filtype du vil ha og hvor filen skal lagres. Trykk [ Save].

3. Trykk [ Exit ] for å lukke vinduet.

Tømme database og innendørsenhetens minne (History Manage).

Velg "History/History Manage" i menyen.

• Tøm databasen ved å trykke [ Clear ] Database.
• Tøm minnet på innendørsenheten ved å trykke [ Clear ] Device.

Vedlikehold

• Rengjør produktet med en lett fuktet klut. Bruk et mildt rengjøringsmiddel, aldri løsemidler eller etsende kjemikalier.
• Ta ut batteriene dersom værstasjonen ikke skal brukes over tid. Gamle batterier kan lekke syre og skade produktet.
• Kontroller og rengjør regngiveren hver 3. måned eller ved behov.

1. Vri regnoppsamleren i pilens retning og dra den deretter rett opp.
2. Kontroller at regnmåleren beveger seg uhindret og at avrenningen (29) er fri for forurensninger.
3. Sett regnoppsamleren tilbake og vri den på plass.

Feilsøkingsskjema

Utendørsenhetens giver sender ingen verdier til innendørsenheten. Displayet viser «--.-».	Når innendørsenheten har mistet kontakten med en giver vises “--.-” eller ”--” i displayet.For å søke etter givere: Hold [ CHANNEL/+ ] inne i 3 sek. Ikonetvises mens søkingen foregår.Kontroller avstanden mellom innendørs- og utendørsenheten. Avstanden bør være mellom 1,5–30 m.Prøv med å plassere utendørsenheten høyere opp.Kontroller at utendørsenhetens LED-indikator blinker (hvert 16. sek).Sett i nye batterier i utendørsenheten. I områder med kaldt klima anbefales det å bruke litiumbatterier.Kontroller at batteriene i innendørsenheten ikke er utladet. Selv om innendørsenheten drives fra strømnettet kan utladede batterier være årsaken til problemer med å finne utendørsenheten.Kontroller at ikke radiosignalene forstyrres av metallkonstruksjoner etc.Flytt innendørsenheten vekk fra øvrige elektronisk enheter, som routere, datamaskiner og TV-apparater.
Innendørs- og utendørsenhetens temperatur/luftfuktighet viser forskjellig når enhetene ligger ved siden av hverandre.	La giverne stabilisere seg i opptil en time. Verdiene for temperatur bør ligge innenfor 1 °C (nøyaktighet ± 0.5 °C) og verdiene for luftfuktighet innenfor 6 % (nøyaktighet ± 3 %). Juster ved behov verdiene i innendørsenheten, se avsnittet Kalibrering.
Kontrastene i displayet er dårlig. Sett nye batterier i enheten.
Displayet viser nedbør selv om det ikke regner.	Kontroller at utendørsenheten er stabilt montert. Hvis enheten ikke sitter ordentlig, hvis det f.eks. er festet til et ustabilt masterør kan den sende gale verdier.

Avfallshändtering

Symbolet viser at produktet ikke skal kastes sammen med øvrig husholdningsavfall. Dette gjelder i hele E∅S. For å forebygge eventuelle skader på helse og miljø som følge av feil avfallshåndtering skal produktet leveres til gjenvinning, slik at materialet blir tatt hånd om på en ansvarsfull måte. Når produktet skal kasseres, benytt eksisterende systemer for returhåndtering eller kontakt forhandler. De vil ta hånd om produktet på en miljømessig forsvarlig måte.

Rekkevidde, ved fri sikt 100 meter

Innendørsenhet

Batterier 3 × AAA/LR03

Driftstid ca. 12 måneder (væravhengig)

Mål 330 × 150 × 280 mm
