FT-0205 - Väderstation Cotech - Gratis bruksanvisning och manual

Produkttyp	Väderstation
Märke	Cotech
Modell	FT-0205
Mått (ungefär)	150 x 80 x 20 mm
Vikt (ungefär)	200 g
Strömförsörjning	2 x AAA-batterier (ingår ej) eller USB-kabel
Displaytyp	LCD med bakgrundsbelysning
Inomhustemperaturområde	-10°C till 50°C (14°F till 122°F)
Inomhusluftfuktighetsområde	20% till 95% RF
Barometertrycksområde	960 till 1060 hPa
Trådlös sensor	Ingår (utomhussensor)
Sändningsräckvidd	Upp till 100 m (öppet område)
Väderprognos	7-dagars prognos med ikoner
Radiostyrd klocka	DCF-77 / WWVB (valbar)
Ytterligare funktioner	Månfas, temperatur/fuktighetstrend, komfortindikator
Underhåll	Rengör med en mjuk torr trasa; undvik vätskor
Säkerhetsanvisningar	Doppa inte i vatten; håll borta från värmekällor
Reservdelar / Reparerbarhet	Endast batterier kan bytas av användaren; för andra problem kontakta Cotech support

Vanliga frågor - FT-0205 Cotech

Hur ställer jag in tid och datum på FT-0205?

Tryck och håll in SET-knappen i 3 sekunder. Använd + och - knapparna för att justera år, månad, dag, tid, tryck sedan på SET för att bekräfta. Klockan synkroniseras automatiskt via radiosignal om den är aktiverad.

Varför ansluter inte min utomhussensor?

Se till att sensorn är inom 100 m räckvidd, har nya batterier och inga stora hinder (väggar, metall). Tryck på CHANNEL-knappen på huvudenheten för att söka igen. Det kan ta upp till 5 minuter.

Vad betyder väderprognosikonerna?

Ikoner visar soligt, halvmulet, mulet, regnigt eller stormigt. De förutsäger väder baserat på barometertryckstrender för de kommande 12-24 timmarna. Noggrannhet är cirka 70%.

Hur ändrar jag från Celsius till Fahrenheit?

Tryck på °C/°F-knappen på baksidan av huvudenheten. Växla mellan Celsius och Fahrenheit.

Varför fungerar inte bakgrundsbelysningen?

Bakgrundsbelysningen aktiveras genom att trycka på SNOOZE/LIGHT-knappen. Den lyser i 10 sekunder. Om den inte fungerar, kontrollera batterierna. Den kan vara inaktiverad i strömsparläge.

Hur återställer jag väderstationen?

Ta ur alla batterier från båda enheterna, vänta 30 sekunder, sätt sedan i dem igen. Använd ett gem för att trycka på RESET-hålet om det behövs. Detta rensar alla inställningar.

Kan jag lägga till fler utomhussensorer?

Ja, upp till 3 sensorer. Tryck på CHANNEL för att välja kanal 1, 2 eller 3. Ställ sensorns kanalomkopplare på samma nummer. Upprepa ihopparning om det behövs.

Vad visar komfortindikatorn?

En glad gubbe indikerar bekväm luftfuktighet (40-60%). En ledsen gubbe betyder för torrt eller för fuktigt. Justera ventilation eller använd en luftfuktare därefter.

Hur rengör jag väderstationen?

Torka av huvudenheten och sensorn med en mjuk, torr trasa. Använd inga vätskor, eftersom de kan skada elektroniken. Undvik slipande rengöringsmedel.

Displayen visar 'LLL' eller 'HHH'. Vad betyder det?

LLL = temperatur under -10°C, HHH = över 50°C. Kontrollera sensorplaceringen. --- betyder ingen signal. Kontrollera batterier och försök återställa sensorn.

BRUKSANVISNING FT-0205 Cotech

Läs hela bruksanvisningen noggrant och försäkra dig om att du har förstätt den innan du använder utrustningen. Spara bruksanvisningen för framtida bruk.

Viktig informasjon:

Trådlös väderstation med USB

Art.nr 36-7959 Modell FT-0205 (Inomhusenhet), FT020 (Utomhusenhet)

Läs igenom hela bruksanvisningen före användning och spara den sedan för framtida bruk. Vi reserverar oss för ev. text- och bildfel samt ändringar av tekniska data. Vid tekniska problem eller andra frågor, kontakta vår kundtjänst (se adressuppgifter på baksidan).

Innehållsförteckning

Säkerhet....33

Innehåll 34

Monteringssats....34

Produktbeskrivning 35

Inomhusenhet....35

Utomhusenhet....37

Installation 38

Sätt i batterier 38

Utomhusenhet....38

Inomhusenhet....38

Sök efter utomhusenhetens givare och kontrollera funktionen....39

Vindgivare....40

Regngivare....40

Termometer/hygrometer 40

Inomhusenhet....41

Display/symbolförklaring....41

Inställningar/justeringar 43

Max/min....46

Nollställa mätvärden....46

Histogram, väderprognos och månfaser....46

Bakgrundsbelysning 48

Alarm 48

Kalibrering 50

Slutgiltig montering 51

Val av plats....51

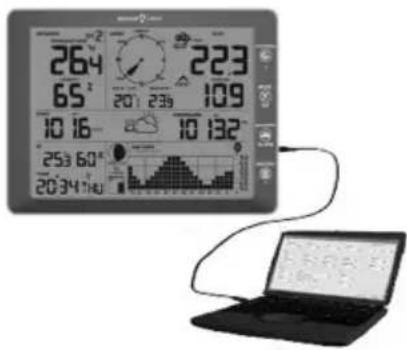

Programvara (Weather Home)....54

Systemkrav....54

Installation....54

Användning....54

Skötsel och underhåll 58

Felsökningsschema 59

Avfallshantering....60

Specifikationer 60

Givardata 60

Trådlös överföring....61

Inomhusenhet....61

Utomhusenhet....61

Säkerhet

• Inomhusenheten får inte utsättas för regn eller fukt.
• Produkten får inte demonteras eller modifieras på något sätt.
• Produkten är inte avsedd att användas som referens på något sätt och Clas Ohlson tar inte ansvar för skador som kan uppkomma på grund av felaktig visning eller avläsning.
• Eftersom utomhusenhetens solpanel inte laddar batterierna bör ej laddbara batterier användas. Använd alkaliska- eller lithiumbatterier av god kvalitet. Blanda inte gamla och nya batterier, inte heller alkaliska med lithium. Byt samtliga batterier vid batteribyte.
• Vid batteribyte av inomhusenheten raderas inspelad data (histogram) och lagrade max- och min.värden.
• Produkten får inte utsättas för stötar.
• Använd lämplig säkerhetsutrustning om du arbetar på tak vid montering av utomhusenheten.
• Vistas inte på taket om risk för åska föreligger.

Innehåll

1. Inomhusenhet
2. Utomhusenhet med givare för vindhastighet, vindriktning, nederbörd, temperatur och luftfuktighet
3. Arm för montering av utomhusenhet
4. Fäste för arm
5. Monteringsplatta till fäste vid rörmontage
6. Nätadapter
7. USB-kabel
8. CD med programvara (WeatherHome)

Monteringssats

1. Skruv och mutter (M5) till fäste vid rörmontage
2. Skruv och mutter (M3) till arm för utomhusenhet
3. Träskruv till fäste vid vägg/tak-montage

Produktbeskrivning

Inomhusenhet

1. [SNOOZE/LIGHT]

Tryck för att aktivera snoozefunktion/ändra ljusstyrka.

Håll in för att slå på eller av displaybelysning.

1. [CHANNEL/+]

Tryck för att ändra värde/stega uppåt.

Håll in för att manuellt söka efter givare.

1. [MODE/SET]

Tryck för att ändra visningsläge/bekräfta val.

Håll in för att komma till inställningsläge.

1. [MAX/MIN/ALARM]

Tryck för att visa max/min-värden.

Håll in för att visa inställda larmgränser.

1. [HISTORY/-]

Tryck för att ändra värde/stega nedåt eller välja histogram.

Håll in för att ställa in alarm- och knappljud.

1. Väggfäste

2. USB-anslutning

3. DC 6.0 V

4. Batterilucka

5. Bordsstöd

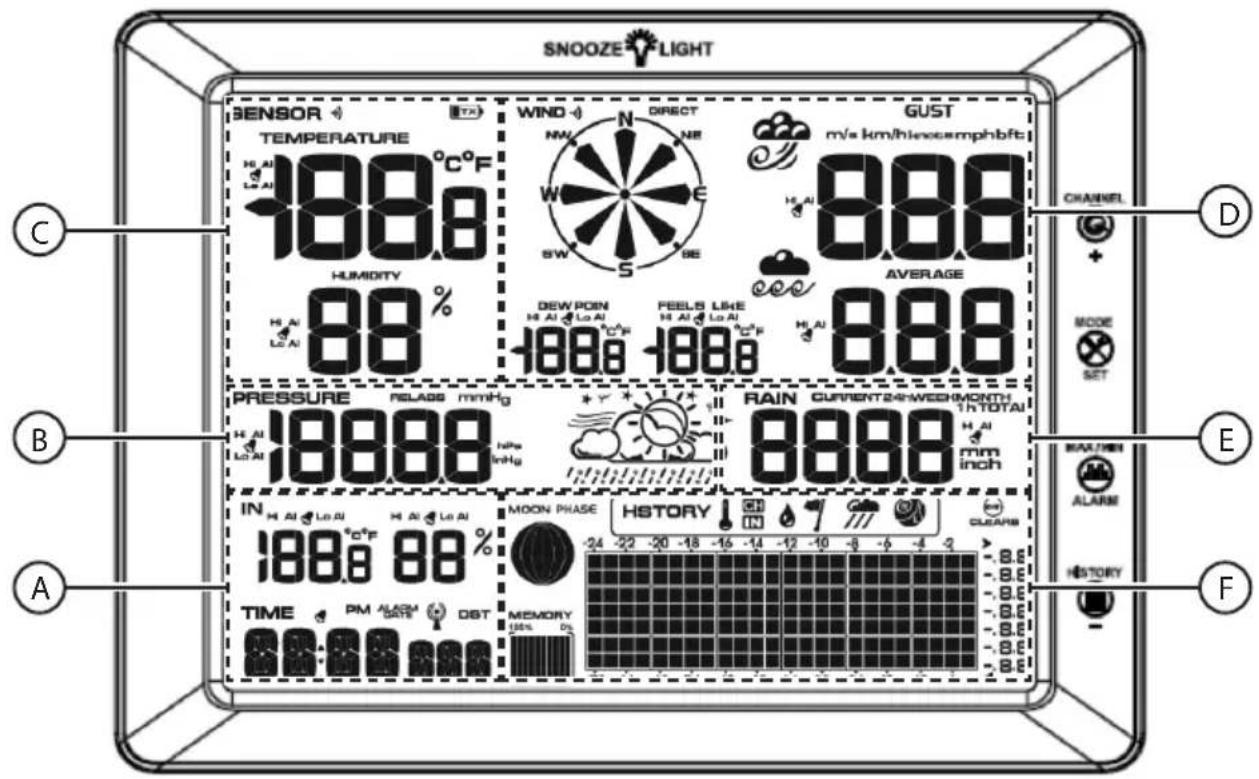

A) "IN" Temperatur och luftfuktighet inomhus "TIME" Tid/datum/veckodag
B) "PRESSURE" Lufttryck och väderprognos
C) "TEMPERATURE" Temperatur utomhus "HUMIDITY" Luftfuktighet utomhus
D) "WIND" Vindriktning "GUST" Vindhastighet "AVERAGE" Medelvärde för vindhastighet "DEW POINT" Daggpunkt "FEELS LIKE" Upplevd temperatur

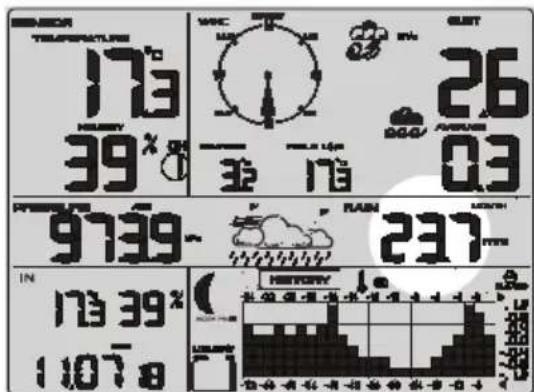

E) "RAIN" Nederbörd
F) "HISTORY" Grafisk historik (24- eller 72-timmarsvisning) "MOON PHASE" Månfaser

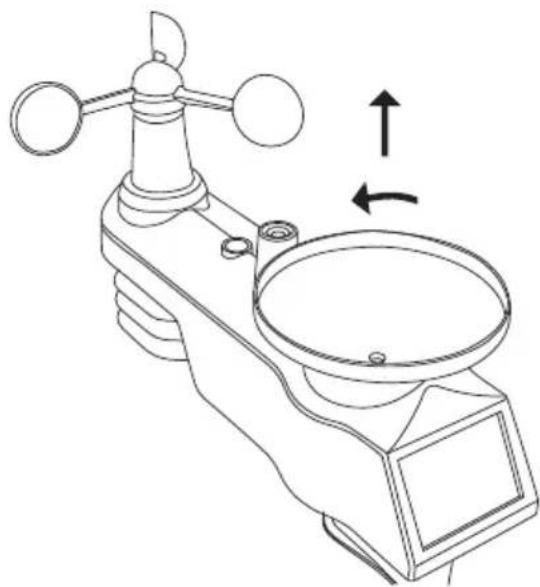

Utomhusenhet

1. Givare för vindriktning
2. Solpanel
3. Regnuppsamlare
4. Antenn
5. Givare för vindhastighet
6. Libell
7. Givare för temperatur och luftfuktighet (Termometer/hygrometer)
8. Regnmätarens vattenavrinning
9. LED-indikator och [RESET]-knapp

Installation

Packa upp och kontrollera leveransen

Sätt i batterier i utomhusenheten

Slå på inomhus- enheten och vänta tills utomhus- enheten registrerats

Gör inställningar i väderstationen och kontrollera givarnas funktion

Montera utomhus- enheten på lämplig plats

Sätt i batterier

Obs!

Sätt i batterier i utomhusenheten innan du slår på inomhusenheten. När inomhusenheten strömsätts påbörjas en automatisk sökning efter utomhusenhetens givare. När du sätter i batterier i enheterna, se märkningen i batterifacket så polariteten blir rätt.

Utomhusenhet

1. Skruva ur skruven som låser batteriluckan och ta bort den.
2. Sätt i 3 × AA/LR6-batterier. LED-indikatorn tänds i 3 sek och fortsätter sedan blinka var 16:e sek för att indikera när data sänds från enheten.
3. Om LED-indikatorn inte blinkar efter att batterierna satts i, tryck [ RESET ] för att nollställa enheten.
4. Sätt tillbaka batteriluckan och skruva åt skruven.

• Se till att utomhusenheten är igång innan du slår på inomhusenheten.
• Se till att utomhusenheten är minst 1.5 m och max 30 m ifrån inomhusenheten. Om utomhusenheten är för nära eller för långt ifrån kan inomhusenheten få problem att ta emot signalerna.
• När inomhusenheten slås på påbörjas en automatisk sökning efter utomhusenhetens givare (ikonen tänds). Tryck inte på några knappar förrän alla givare registrerats då detta avbryter sökningen.
• Inomhusenheten kan drivas antingen med batteri eller från elnätet via medföljande nätadapter.

Batteridrift

1. Tryck in spärren och ta bort batteriluckan.
2. Sätt i 3 × AAA/LR03-batterier. Se märkningen i botten på batterihållaren så polariteten blir rätt.
3. Sätt tillbaka batteriluckan.

Nätdrift

• Anslut nätadaptern till anslutningen märkt DC 6.0 V och till ett 230 V vägguttag. AC ON visas i 3 sek på displayen.
• Om nätadaptern dras ur och väderstationen går över till batteridrift visas AC OFF.
• Kom ihåg att dra ut stickproppen ur vägguttaget vid kraftiga åskväder för att skydda väderstationen.

Sök efter utomhusenhetens givare och kontrollera funktionen

När inomhusenheten slås på påbörjas en automatisk sökning efter närliggande givare. Sökningen indikeras med ⚪ När symbolen slocknat kan du testa givarnas funktion.

i Information

Om väderstationen under sökningen inte hittar, eller om den tappar kontakten med utomhusenheten, visas "---." i displayen. Sök efter givarna manuellt genom att:

I normalläge, håll in [ CHANNEL/+ ] i 3 sek. " ” tänds i displayen.

Vindgivare

Testa givaren för vindhastighet genom att snurra på vindkopparna (26). Kontrollera att värdet ändras i displayen.

Regngivare

Vicka på utomhusenheten fram och tillbaka i sidled och lyssna efter ett tydligt klick. Varje klick representerar 0,3 mm i nederbörd. Kontrollera att värdet ändras i displayen.

Testa givaren för vindriktning (22) genom att ändra dess läge. Kontrollera att riktningen ändras i displayen.

Termometer/hygrometer

Lägg utomhusenheten i närheten av inomhusenheten och låt den ligga i ca 30 min så att temperaturen stabiliseras. Läs av värdena för temperatur och luftfuktighet och jämför dessa. Värdena för temperatur bör ligga inom 1 °C (noggrannhet ±0.5 °C) och värdena för luftfuktighet inom 6 % (noggrannhet ±3 %).

Ligger värdena utanför gränserna går de att justera i inomhusenheten. Se avsnitt Kalibrering.

Inomhusenhet

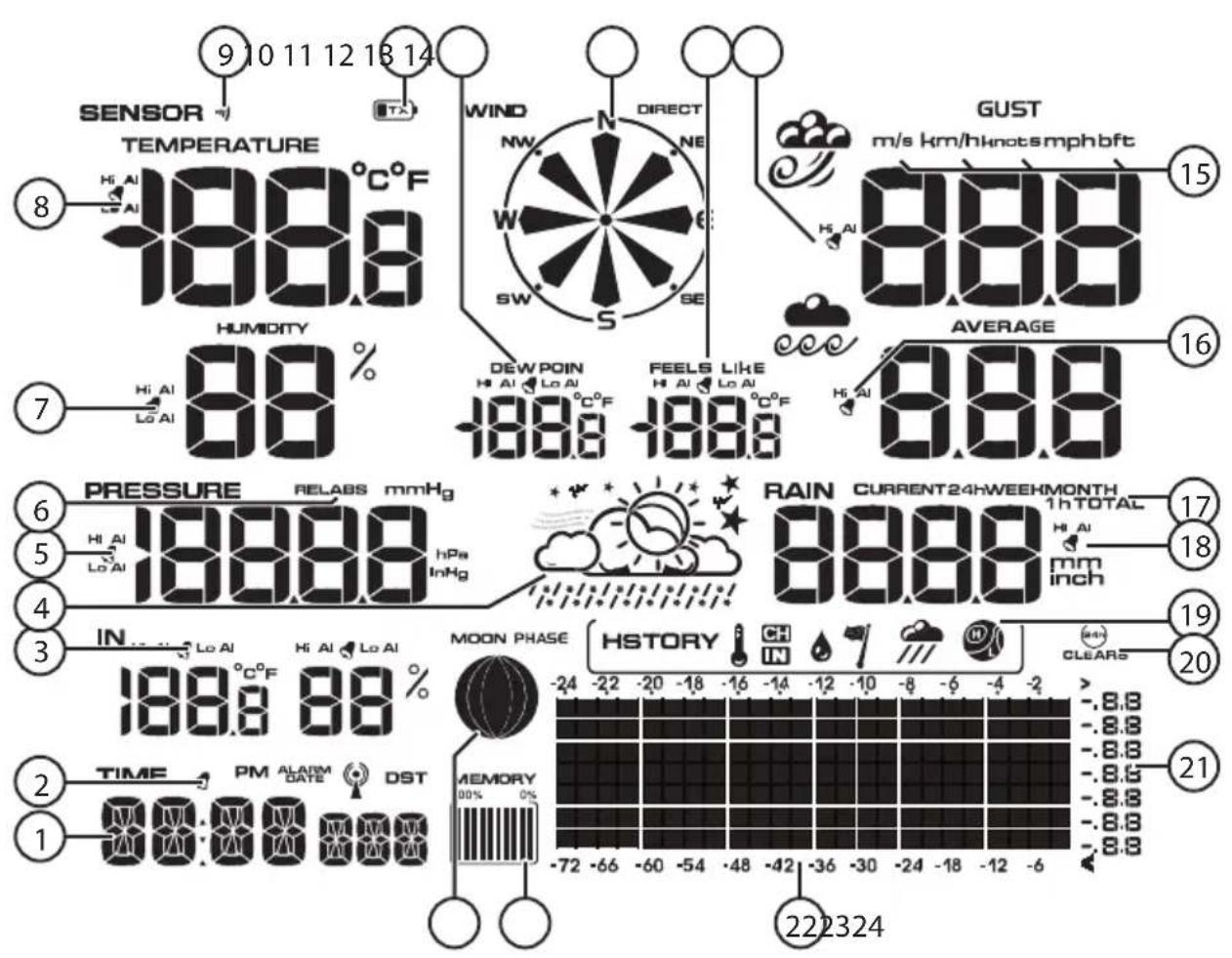

Display/symbolförklaring

1. Tid/datum/veckodag.
2. Alarmikon för klocka.
3. Alarmikon för temperatur och luftfuktighet inomhus.

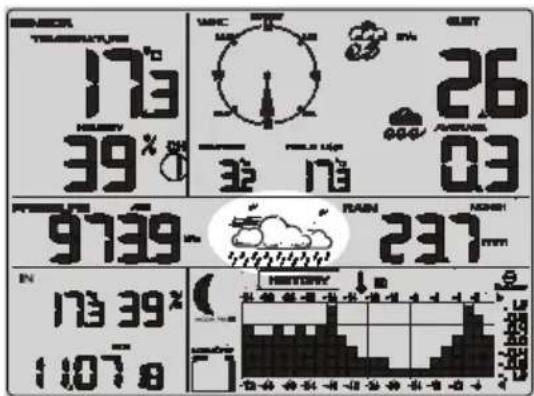

4. Väderprognos, stormvarning.
5. Alarmikon för lufttryck.
6. Indikerar visningsläge för relativt eller absolut lufttryck.
7. Alarmikon för luftfuktighet utomhus.
8. Alarmikon för temperatur utomhus.
9. Signalindikator för utomhusenhet. Tänds när mätdata tas emot samt vid sökning efter givare.
10. Låg batterinivå, utomhusenhet.
11. Alarmikon för daggpunkt.

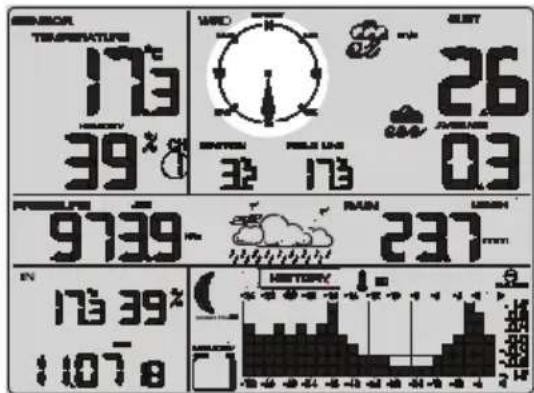

12. Vindriktning
13. Alarmikon för upplevd temperatur.
14. Alarmikon för vindhastighet.
15. Mätenhet, vindhastighet
16. Alarmikon för genomsnittlig vindhastighet.
17. Mätperiod, nederbörd.
18. Alarmikon för nederbörd.
19. Indikator för valt histogram.
20. Indikator för automatisk nollställning av lagrade max/min-värden.
21. Mätskala för histogram.
22. Tidsaxel för histogram (24- eller 72-timmarsvisning).
23. Indikator för minnesanvändning.
24. Månfasindikator.

Inställningar/justeringar

Ställ in tid, datum, mätenheter, gränsvärden och bakgrundsbelysning.

1. I normalläge, håll in [ MODE/ SET ] i 3 sek för att komma till inställningsläge.
2. Tryck eller håll in [ CHANNEL/+ ] eller [ HISTORY/- ] för att ändra värde. Bekräfta varje steg med [ MODE/ SET ].
3. Du kan när som helst återgå till normal visning genom att trycka [ SNOOZE/LIGHT ] (12).

FMT

• 12H
• 24H

TIME

• Hour
- Minute

DATE

• LOWER
  • UPPER
  • BRIGHT

• FMT: Välj mellan 12- eller 24-timmars tidvisning (default=24 tim).
  • TIME: Inställning av timmar och minuter.

• DATE:

- Ställ in i vilken ordning månad, dag och år ska visas: DDMMyy eller MMDDyy

• Inställning av månad
• Inställning av dag
• Inställning av år

- CLR:

• Välj ON om väderstationens max/min-värden ska nollställas automatiskt varje dygn (vid midnatt). "CLEARS 24" visas i displayen.
• Välj OFF om de endast ska nollställas manuellt. Se avsnitt Nollställa värden.

- UNIT SET:

• Temperature: Ställ in i vilken enhet temperaturen ska visas: °C eller °F
• Wind speed: Ställ in i vilken enhet vindhastigheten ska visas: m/s, km/h, knots, mph eller btf (Beaufort-gradering)
• Rain: Ställ in i vilken enhet nederbörden ska visas (mm eller Inch)
• Pressure: Ställ in i vilken enhet lufttrycket ska visas (hPa, inHg eller mmHg)

- Threshold:

- WEATHER: Justering av tröskelvärdet för positiv och negativ tryckförändring:

2–4 mBar/tim (default=2). Lägre värde gör indikeringen för väderprognos känsligare för tryckförändringar. I områden där stora tryckvariationer förekommer rekommenderas ett högre värde.

- STORM: Justering av tröskelvärdet för negativ tryckförändring:

3–9 mBar/tim (default=4). Lägre värde gör indikeringen för stormvarning känsligare för tryckförändringar. I områden där stora tryckvariationer förekommer rekommenderas ett högre värde. När trycket konstant minskat 3 tim i sträck kommer stormvarningsindikeringen att aktiveras (Symbolen moln & regn blinkar).

• Forecast: Justering av väderprognosindikeringen baserat på aktuellt väderförhållande. Välj mellan: soligt, växlande molnighet, molnigt eller regn (default=växlande molnighet).
• REC: Inställning av inspelningsintervall: 16, 32, 48 sek eller 1–240 min (default=30 min).

Nr. Färg "OUT" Temp (°C)	"IN" Temp (°C)
1 Vit	<(−12,0)	<(14,5)
2 Rosa		(−12,0)..(−6,5)
3 Lila		(−6,5)..(−1,0)
4 Blå		(−1,0)..(4,5)
5 Mörkblå		(4,5)..(10,0)
6 Mörkgrön		(10,0)..(15,5)
7 Grön		(15,5)..(21,0)
8 Gul		(21,0)..(26,5)
9 Orange		(26,5)..(32,0)
10 Röd		(32,0)..(37,5)
11 Mörkröd		>(37,5)

- LED: Väderstationens bakgrundsbelysning kan ändra färg beroende på aktuell utomhustemperatur (OUT) eller inomhustemperatur (IN). Alternativt kan du välja en fast färg (USE) (default=OUT). I och med att temperaturspannet varierar beroende på var i världen man befinner sig så kan temperaturområdet justeras, se tabell.

- OUT

• LOWER Ställ in gränsvärdet för lägsta utomhustemperatur (default= -12,2).
• UPPER Ställ in gränsvärdet för högsta utomhustemperatur (default= 37,8).

- IN

• LOWER Ställ in gränsvärdet för lägsta inomhustemperatur (default= 14,4).
• UPPER Ställ in gränsvärdet för högsta inomhustemperatur (default= 28,9).
• USE Manuell inställning av bakgrundsfärg: Välj bland 11 olika färger.
• BRIGHT Justera bakgrundsbelysningens ljusstyrka mellan 1 (min) till 8 (max).

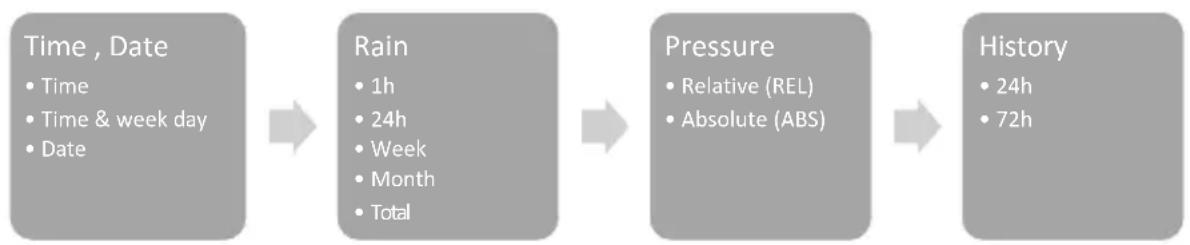

Ändra visningsläge för tid/datum och mätvärden.

1. I normalläge, tryck [MODE/SET] upprepade ggr för att välja mellan tid/datum, nederbörd, lufttryck och histogram.
2. Tryck [ CHANNEL/+ ] eller [ HISTORY/- ] för att ändra visningsläge.
3. Du kan när som helst återgå till normal visning genom att trycka [ SNOOZE/ LIGHT ].

• "TIME" Välj mellan visning av tid, tid & veckodag eller datum.
• "RAIN" Välj visning per timme, dygn, vecka, månad eller total nederbörd.
• "PRESSURE" Välj mellan visning av relativt eller absolut lufttryck.
  REL respektive ABS visas i displayen.
• "HISTORY" Välj mellan 24- eller 72-timmarsvisning.

Information om lufttryck

Väderstationen kan visa lufttrycket på två olika sätt, ABS absolut (uppmätt) och REL relativ (justerad till havsnivå).

• Det relativa värdet används av meteorologer för att kunna jämföra lufttrycket på olika platser.
• Det normala lufttrycket vid havsytans nivå varierar beroende på det geografiska läget men ligger i snitt vid 1013,2 hPa. Lågtryck brukar anses ligga under 990 hPa och högtryck över 1020 hPa.
• I och med att lufttrycket minskar ju högre upp man befinner sig så är det relativa värdet generellt alltid högre än det absoluta värdet.

Ljudinställning för knappar och alarm

I normalläge, håll in [ HISTORY/- ] i ca 3 sek för att slå på eller av ljudet. BUZZON (på) respektive BUZZOFF (av) visas i displayen.

När ljudet är avstängt hörs inga knapptryckningar och väderstationen avger endast tysta alarm (alarmikonen blinkar).

Max/min

1. I normalläge, tryck en gång på [ MAX/MIN/ALARM ]. MAX visas i displayen samt max-värden för nederbörd, vindhastighet, tryck, temperatur och luftfuktighet.
2. Tryck ytterligare en gång på [ MAX/MIN/ALARM ]. MIN visas i displayen samt min-värden för tryck, temperatur och luftfuktighet.

Vid visning av max/min-värden, tryck [ HISTORY/- ] för att växla visningsläge mellan nederbörd och lufttryck.

Nollställa mätvärden

Max/min-värden

i Obs!

Vid nollställning av max/min nollställs de lagrade värdena för samtliga givare.

1. I normaläge, tryck upprepade gånger [ MAX/MIN/ALARM ] för att välja MAX eller MIN
2. Håll in [MODE/SET] i 3 sek (CLR blinkar) för att nollställa max- resp, min-värden.

För automatisk nollställning av max/min-värden, se avsnitt Inställningar/justeringar (CLR).

Nederbörd

1. I normalläge, tryck 2 gqr på [MODE/SET] för att välia visningsläge för nederbörd.
2. Tryck upprepade qgr på [CHANNEL/+ ] eller [ HISTORY/- ] för att välia visningsläge
3. Håll in [MODE/SET] i 3 sek för att nollställa valt värde.

Memory

För att rensa väderstationens minne, se avsnitt Programvara (WeatherHome).

Histogram, väderprognos och månfaser

Histogram

Väderstationen kan visa inspelad mätdata 24 eller 72 tim tillbaka i tiden. Se avsnitt Ändra visningsläge för tid/datum och mätvärden.

Den vertikala axeln visar historiska förändringar jämfört med aktuellt mätvärde. Det aktuella mätvärdet (stapeln längst till höger) visar alltid 0.

Ex. vid visning av temperaturhistogram: Om stapeln visar 0.4 representerar det en historisk temperatur 0.4 grader högre än aktuell temperatur.

I normalläge, tryck [ HISTORY/- ] upprepade ggr för att växla mellan följande histogram:

Temperatur inomhus

Vind

Luftfuktighet inomhus

Nederbörd

CH Temperatur utomhus

Lufttryck

CH Luftfuktighet utomhus

Väderprognos

Väderstationen mäter lufttrycket och ger en prognos för de närmaste 12–24 timmarna.

Följande symboler visas beroende på aktuell lufttrycksförändring samt inställda gränsvärden (se avsnitt Inställningar/justeringar).

Sol Stjärnor/måne Växlande molnighet Mulet Regn

På natten (mellan kl.19:00 till 07:00) visas istället för Sol-symbolen Stjärnor/måne.

Månfaser

Visning av månfaser baseras på aktuellt kalenderdatum. Kontrollera att rätt datum är inställt i avsnitt Inställningar/justeringar.

Bakgrundsbelysning

Tryck [ SNOOZE/LIGHT ] för att tända bakgrundsbelysningen. Belysningen lyser i 5 sek.

Konstant bakgrundsbelysning

1. Håll in knappen i 2 sek. Bakgrundsbelysningen tänds och LED ON visas i displayen.
2. Håll in knappen igen för att stänga av belysningen. LED OFF visas i displayen.
3. För att spara batteri vid batteridrift stängs bakgrundsbelysningen automatisk av efter 30 min.
4. För att dämpa bakgrundsbelysningen vid konstant belysning, tryck [SNOOZE/LIGHT]. BRIGHT 1 visas i displayen. Tryck ytterligare en gång för att återgå till inställd nivå.

Justera ljusstyrkan

1. Tryck 2 ggr på [ SNOOZE/LIGHT ]. "BRIGHT" visas och inställd ljusstyrka blinkar.
2. Tryck [ CHANNEL/+ ] eller [ HISTORY/- ] för att ändra ljusstyrkan, från 1 (svagast) till 8 (starkast). Bekräfta genom att trycka [ MODE/SET ].

För ytterligare inställningar av bakgrundsbelysning se avsnitt Inställningar/justeringar.

Alarm

Väderstationen kan ställas in att larma om givarna hamnar utanför satta gränsvärden.

När ett alarm aktiveras ljuder väderstationen och alarmikonen 📂linkar vid det värde som ligger utanför gränsen.

Det går att permanent stänga av ljudet för att endast avge tysta alarm.

Se avsnitt Ljudinställning för knappar och alarm.

Visa aktuella gränsvärden

1. I normalläge, håll in [ MAX/MIN/ALARM ] i 3 sek för hamna i alarmläge. "HI" visas tillsammans med inställda max-värden.
2. Tryck [ MAX/MIN/ALARM ] för att visa inställda min-värden. "LOW" visas i displayen.
3. Tryck [ SNOOZE/LIGHT ] eller vänta 30 sek för att återgå till normal visning.

Vid visning av gränsvärden, tryck [MODE/SET] för att växla visningsläge mellan relativt (REL) eller absolut (ABS) lufttryck och 1 tim (1h) eller 24 tim (24h) nederbörd.

Inställning av alarm

1. I normalläge, håll in [ MAX/MIN/ALARM ] i 3 sek. "HI" visas i displayen.
2. Håll in [MODE/SET] i 3 sek för att hamna i inställningsläge för alarm.
3. Tryck eller håll in [ CHANNEL/+ ] eller [ HISTORY/- ] för att ändra värde.
4. Aktivera/avaktivera aktuellt alarm genom att trycka [ MAX/MIN/ALARM ]. Välj ON (på) eller OFF (av). Symbolen tänds för att indikera att larmet är aktiverat.
5. Bekräfta varje steg med [ MODE/ SET ].
6. Återgå till normal visning genom att trycka 2 ggr på [ SNOOZE/LIGHT ].

Alarm Clock

• Hour
- Minute

Rainfall

• Temp,
  • high
• low
• Humidity
  • high

• low

• Alarm Clock: Inställning av alarmklocka (timmar, minuter).

• Rainfall: Ställ in larmgräns för nederbörd (1 tim "1h", 24 tim "24h")
• Wind: Ställ in larmgräns för aktuell vindhastighet "GUST" och genomsnittlig vindhastighet "AVERAGE"

- Outdoor: Ställ in övre "HI" och undre "LOW" larmgränser för utomhustermometern/hygrometern.

• Temperature: Ställ in larmgränser för temperatur
• Humidity: Ställ in larmgränser för luftfuktighet
• Feels like: Ställ in larmgränser för upplevd temperatur
• Dew point: Ställ in larmgräns för daggpunkt

- Pressure: Ställ in övre och undre larmgränser för lufttryck

• Absolute: Ställ in larmgränser för absolut tryck
• Relative: Ställ in larmgränser för relativt tryck

- Indoor: Ställ in övre och undre larmgränser för inomhusenhetens temperatur och luftfuktighet.

• Absolute: Ställ in larmgränser för absolut tryck
• Relative: Ställ in larmgränser för relativt tryck

Snooze

• När alarmet ljuder, tryck [ SNOOZE/LIGHT ] för att tillfälligt tysta larmet i 5 min. Alarmikonen fortsätter att blinka.
• För att permanent tysta larmet, tryck på någon av de övriga knapparna [CHANNEL/+], [MODE/SET], [MAX/MIN/ALARM] eller [HISTORY/-].

Kalibrering

• Om väderstationens givare visar felaktiga värden går de att finjustera. För att kunna kalibrera givarna exakt måste du ha referensvärden från mätare/ givare du vet visar rätt.

• Området för relativ luftfuktighet ligger alltid inom 10–99 %. Det går inte att justera värdet utanför det området.

• Tryck [ CHANNEL/+ ] eller [ HISTORY/- ] för att öka respektive minska valt värde. För att snabbare ändra värde, håll in knappen i 3 sek.

• Tryck [ MAX/MIN/ALARM ] för att nollställa justerat värde.

• För att avsluta kalibreringen och återgå till normal visning, tryck [ SNOOZE/LIGHT ] eller vänta i 30 sek.

Temperatur

1. Vid normal visning, tryck och håll in [MODE/SET] och [CHANNEL/+ ] samtidigt i ca 5 sek för att komma i kalibreringsläge. Värdet för inomhustemperatur börjar blinka.
2. Justera värdet till ditt referensvärde. Värdet kan ändras i steg om 0,1 °C. Bekräfta med [SET/MODE].
3. Värdet för utomhustemperatur börjar blinka. Justera på samma sätt som i punkt 2.

1. Vid normal visning, tryck och håll in [MODE/SET] och [HISTORY/-] samtidigt i ca 5 sek för att komma i kalibreringsläge. Värdet för luftfuktigheten inomhus börjar blinka.
2. Justera värdet till ditt referensvärde. Värdet ändras i steg om 1 %. Bekräfta med [SET/MODE].
3. Värdet för luftfuktigheten utomhus börjar blinka. Justera på samma sätt som i punkt 2.

Vindhastighet, regn och lufttryck

1. Vid normal visning, tryck och håll in [MODE/SET] och [MAX/MIN/ALARM] samtidigt i ca 5 sek för att komma i kalibreringsläge. Värdet för vindhastighetens kalibreringsfaktor börjar blinka (default=1).
2. Justera värdet mellan 0,75 till 1,25 där: kalibrerad vindhastighet = kalibreringsfaktor x uppmätt vindhastighet.
3. Tryck [MODE/SET] ytterligare en gång för att justera värdet för regnmängd. Värdet för regnmängdens kalibreringsfaktor börjar blinka (default=1).
4. Justera värdet mellan 0,75 till 1,25 där: kalibrerad regnmängd = kalibreringsfaktor x uppmätt regnmängd.
5. Tryck [ MODE/SET ] ytterligare en gång för att justera värdet för absolut lufttryck. Värdet för absolut lufttryck börjar blinka.
6. Justera värdet till ditt referensvärde. Värdet kan ändras i steg om 0,1 hPa.
7. Tryck [ MODE/SET ] ytterligare en gång för att justera värdet för relativt lufttryck. Värdet för relativt lufttryck börjar blinka.
8. Justera värdet till ditt referensvärde. Värdet kan ändras i steg om 0,1 hPa.

Slutgiltig montering

i Information

Vi rekommenderar att du bekantar dig med inom- och utomhusenheten innan du monterar dem på sina slutgiltiga platser. Detta ger dig möjlighet att enkelt kalibrera givarna och testa väderstationens olika funktioner.

Val av plats

Innan du monterar utomhusenheten, tänk på följande:

• Regngivaren bör rengöras var 3:e månad och batterierna bör bytas ca 1 gång per år. Se till att du monterar utomhusenheten lättåtkomligt.
• Se till att utomhusenheten inte hindras av kringliggande träd eller byggnader. Tumregeln är att montera den med ett avständ av minst 4 ggr höjden av närliggande hinder. Ex. om en byggnad är 6 m hög bör utomhusenheten monteras 4 × 6 = 24 m ifrån.
• Undvik strålningsvärme från kringliggande byggnader, tak etc.
• Prova utomhusenheten på dess tilltänkta plats innan den monteras upp. Räckvidden påverkas beroende av vilka hinder som finns mellan inom- och utomhusenheten (t.ex. en betongvägg dämpar signalen avsevärt mer än en gipsvägg).
• Annan befintlig trådlös utrustning på samma frekvensband (433 MHz) kan påverka räckvidden negativt.

Vid räckviddsproblem, prova följande:

• Stäng av övriga befintliga trådlösa utrustningar för att kontrollera om de kan vara orsaken till problemet.
• Minska avståndet mellan enheterna.
• Minska antalet hinder (väggar, möbler etc.) mellan enheterna.

Inomhusenhet

• Inomhusenheten har inbyggda detektorer för temperatur, luftfuktighet och lufttryck Placera därför enheten på sådant sätt att den inte utsätts för värme från element, spisar eller andra värmekällor.
• Undvik att placera enheten intill t.ex. fönsterkarmar av metall eftersom det kan störa radiomottagningen.
• Inomhusenheten kan användas med bordsstödet (21) eller väggmonteras genom att hängas upp på väggfästet (17).

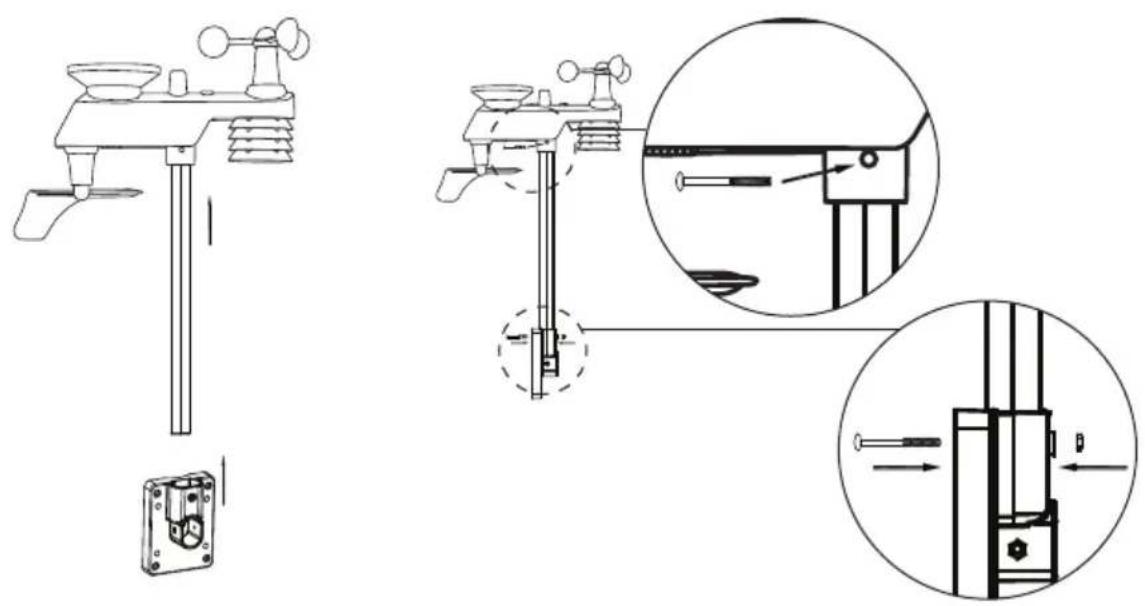

Utomhusenhet

När du monterar utomhusenheten. Se till att den hamnar i våg genom att kontrollera libellen (27).

1. Lokalisera märkningen på vindgivarens undersida. Se till att märkningen "S" hamnar i riktning mot söder.

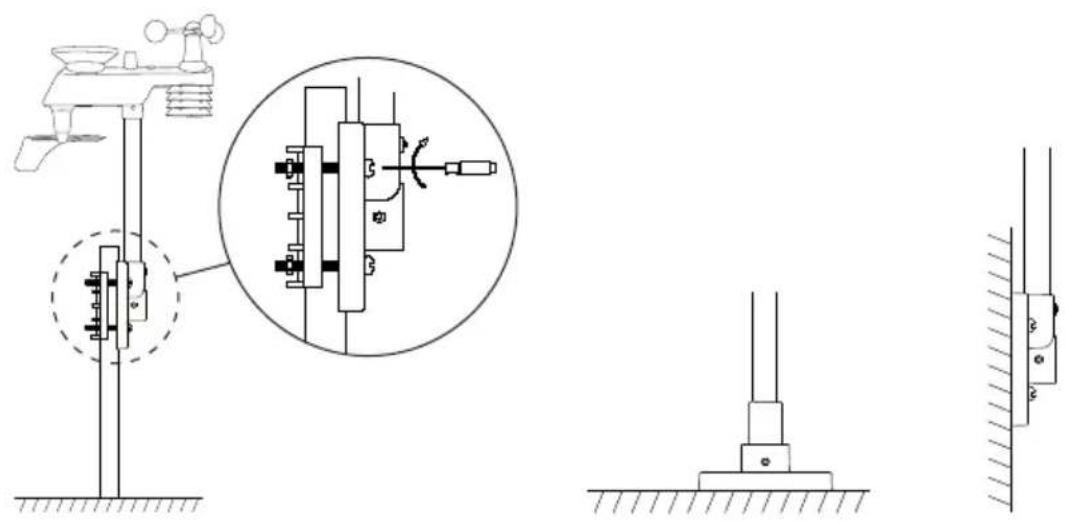

1. Välj om du ska montera givaren med fästet horisontalt, vertikalt eller på ett maströr.

1. Skjut ihop utomhusenheten, arm och fäste och skruva fast dem med skruv och mutter (M3).

1. • Vid montering på maströr, använd skruv och mutter (M5) och skruva fast fästet med monteringsplattan på röret.

- Vid horisontell eller vertikal montering, använd för underlaget lämplig fästmetod.

Programvara (Weather Home)

Med programmet Weather Home kan du med hjälp av en dator bl.a. se mätdata i realtid, göra inställningar i inomhusenheten, sätta alarm och nollställa max/min-värden.

Systemkrav

Dator PC med CD-läsare och USB-port

Operativsystem Windows NT4 (Service Pack >= 6a), Windows 2000, Windows XP, Windows Vista, Windows 7–10

Processor Pentium III 500 MHz eller högre

Minne minst 128 MB, rekommenderat 256 MB

Installation

1. Anslut den medföljande USB-kabeln mellan datorn och inomhusenhetens USB-anslutning (18).
2. Se till att du har administratörsrättigheter för operativsystemet.

3. Sätt i den medföljande CD-skivan i datorn. Om installationsprogrammet inte startar automatiskt: öppna filhanteraren (utforskaren), lokalisera CD-skivan och kör "WeatherHome.exe".

4. Följ anvisningarna i installationsprogrammet och installera Weather Home.

Användning

Öppna programmet Weather Home.

• Huvudsidan visar aktuella mätvärden och histogram.
• Visa eller dölj grafer genom att klicka på benämningarna ovanför graferna.

Meny

File Exit Avsluta Weather Home.

Edit Setting Inställning av mätenheter, bakgrundsbelysning, visning av mätdata, datumformat mm.

Alarm Aktivera/avaktivera alarm. Inställning av larmgränser.

Max/min Avläsning av max/min-historik.

Language Inställning av språk.

History View Analys och export av inspelad mätdata (.csv eller .pdf).

History manage

Rensning PC-databas och av inomhusenhetens minne.

Help

About WeatherHome

Visa installerad programvaruversion.

Inställningar (Settings)

Fönstret visar aktuella inställningar i inomhusenheten. Här kan du på ett enkelt sätt ställa om hur mätdata ska presenteras på väderstationens display. Gör önskade inställningar och klicka därefter på [Save] för att spara eller på [Cancel] för att avbryta utan att spara.

Inställning av mätenheter.

Display

Displayinställningar för tid och datum (Time, Date), histogram (Graph), lufttryck (Pressure), regnperiod (Rainfall) och val för rullande visning av externa temp/hygrometergivare (Channel Circle).

Backlight

Slå på eller av bakgrundsbelysningen (Auto). Inställning av belysningens ljusstyrka (Bright). Välj om färgen ska vara fast eller om den ska ändra färg beroende på aktuell utomhus-/inomhus-temperatur (Color By). Inställning av färgskala (Color Index, Indoor-/Outdoor Temperature), se avsnitt Inställningar/justeringar.

Forecast

Justering av gränsvärden för väderprognos och stormvarning, se avsnitt Inställningar/justeringar.

Record Interval

Inställning av inspelningsintervall.

Max/Min

Välj om väderstationens max/min-värden ska nollställas automatiskt varje dygn (Daily) eller om de ska nollställas manuellt (History).

Buzzer

Välj om ljudet (knapptryckningar och alarm) på vara på eller av.

Inställning av alarm (Alarm)

Ställ in larmgränser och aktivera/avaktivera alarm. Gör önskade inställningar och klicka därefter på [ Save ] för att spara eller på [ Cancel ] för att avbryta utan att spara.

I exemplet kommer inomhusenheten larma om utomhustemperaturen överstiger 30 °C, genomsnittliga vindhastigheten överstiger 5 m/s och om nederbörden under en dag överstiger 50 mm.

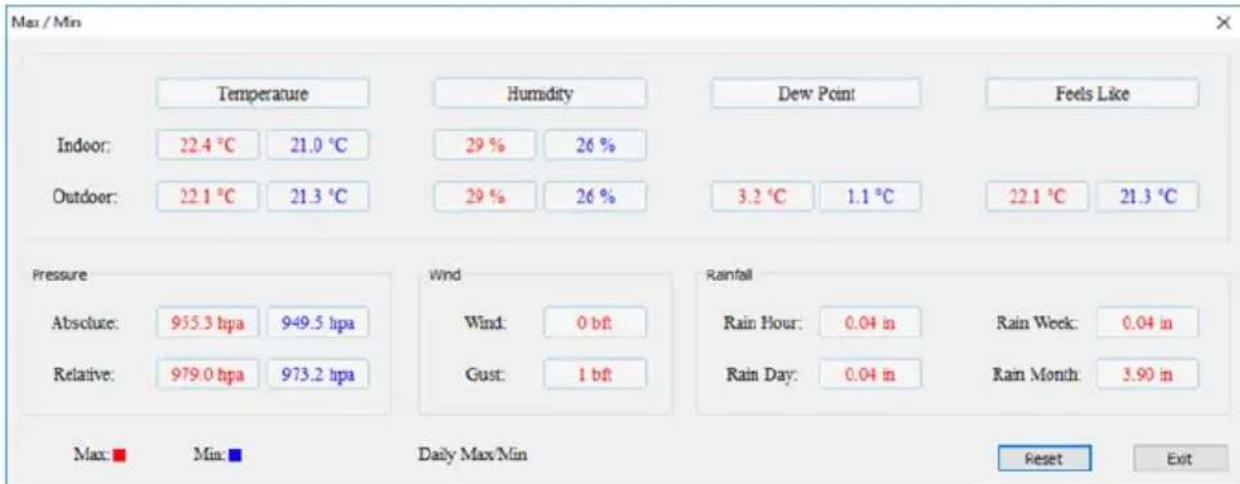

Högsta och lägsta uppmätta mätvärden (Max/Min)

De högsta värdena är markerade med rött och de lägsta med blått.

• Tryck [Reset] för att nollställa mätvärdena.
• Tryck [ Exit ] för att stänga fönstret.

i Obs! Vid nollställning av max/min nollställs de lagrade värdena för samtliga givare.

Visa inspelad väderdata(View)

När inomhusenheten är ansluten till datorn och Weather Home är igång sparas enhetens minne över till programmets databas.

- För att se väderdata för en utvald period:

1. Ställ in startdatum och tid.

2. Ställ in slutdatum och tid.

3. Tryck [Update] för att hämta mätvärden från databasen.

- Välj vilken typ av mätdata som ska visas i rullistan (Chart): temperatur, luftfuktighet, lufttryck, vind eller regn.

- Visa/dölj grafer genom att bocka i/ur rutorna vid respektive benämning.

- Välj om du vill att mätvärdena ska visas som grafer och/eller i listform genom att välja mellan [List], [Chart], [List/Chart] eller [Chart/List].

- Analysera graf:

1. Förstora en del av grafen genom att markera området (håll in vänster musknapp och dra snett ner åt höger).

2. Scrolla grafen genom att hålla in höger musknapp och dra musen i sidled.

3. Återgå till full vy genom att hålla in vänster musknapp och dra snett upp åt vänster.

- Exportera data som .pdf eller .csv (kommaseparerad text för visning i Excel etc):

1. Tryck [Export].

2. Välj den filtyp du vill ha och var filen ska sparas. Tryck [ Save ].

3. Tryck [ Exit ] för att stänga fönstret.

Rensa databas och inomhusenhetens minne (History Manage)

Välj "History/History Manage" i menyn.

Om du vill spara databasen innan du rensar den:

1. Lokalisera databasen WeatherHome.mdb. (Ex. i Windows 10 ligger den i mappen "C:\ProgramData\WeatherHome").

2. Kopiera databasen till en annan mapp och/eller döp om den till t.ex. "Januari 2019.mdb".

- Rensa databasen genom att trycka [ Clear ] Database.

- Rensa inomhusenhetens minne genom att trycka [ Clear ] Device.

Skötsel och underhåll

- Rengör produkten med en lätt fuktad trasa. Använd ett milt rengöringsmedel, aldrig lösningsmedel eller frätande kemikalier.

- Ta ur batterierna när väderstationen inte ska användas under en längre period. Gamla batterier kan börja läcka och skada produkten.

- Kontrollera och rengör regngivaren var 3:e månad eller vid behov:

1. Vrid regnuppsamlaren i pilens riktning och dra den sedan rakt upp.

2. Kontrollera att regnmätaren rör sig obehindrat och att avrinningen (29) är fri från föroreningar.

3. Sätt tillbaka regnuppsamlaren och vrid den på plats.

Felsökningsschema

Utomhusenhetens givare sänder inget till inomhusenheten. Displayen visar "--."	När inomhusenheten tappat kontakten med en givare visas "--." eller "--" i displayen.För att söka efter givarna: Håll in [CHANNEL/+] i 3 sek.. Ikonen visas medan sökning sker.Kontrollera avståndet mellan inom-och utomhusenheten. Avståndet bör i normalfallet vara 1,5–30 m.Prova att placera utomhusenheten högre upp.Kontrollera att utomhusenhetens LED-indikator blinkar (var 16:e sek).Sätt i nya batterier i utomhusenheten.I områden med kallt klimat rekommenderas lithiumbatterier.Kontrollera att batterierna i inomhusenheten inte är urladdade. Även om inomhusenheten drivs från elnätet så kan urladdade batterier orsaka problem med att hitta utomhusenheten.Kontrollera att inte radiosignalen störs av intilliggande metallkonstruktioner etc.Flytta inomhusenheten ifrån övriga elektroniska enheter så som routrar, datorer och TV-apparater.
Inom- och utomhusenhetens temperatur/luftfuktighet visar olika när enheterna ligger bredvid varandra.	Låt givarna stabilisera sig i upp till en tim.Värdena för temperatur bör ligga inom 1 °C (noggrannhet ±0,5 °C) och värdena för luftfuktighet inom 6 % (noggrannhet ±3 %).Justera vid behov värdena i inomhusenheten, se avsnitt Kalibrering.
Displayens kontrast är dålig. Sätt i	nya batterier i enheten.
Displayen visar nederbörd fast det inte regnar.	Kontrollera att utomhusenheten är stabilt monterad. Om enheten inte sitter ordentligt, t.ex. på ett ostadigt maströr kan den sända felaktiga värden.

Avfallshantering

Denna symbol innebär att produkten inte får kastas tillsammans med annat hushållsavfall. Detta gäller inom hela EU. För att förebygga eventuell skada på miljö och hälsa, orsakad av felaktig avfallshantering, ska produkten lämnas till återvinning så att materialet kan tas omhand på ett ansvarsfullt sätt. När du lämnar produkten till återvinning, använd dig av de returhanteringssystem som finns där du befinner dig eller kontakta inköpsstället. De kan se till att produkten tas om hand på ett för miljön tillfredställande sätt.

Räckvidd, öppen yta 100 m

Inomhusenhet

Batterier 3 × LR03/AAA

Drifttid ca 12 mån

Uppdateringsintervall Var 16:e sek

Batterier 3 × LR6/AA

Drifttid ca 12 mån (väderberoende)

Mått 330 × 150 × 280 mm

For automatisk nullstilling av maks/min-verdi, se avsnittet Innstillinger/justeringer (CLR).

Nedbør

Konstant bakgrunnsbelysning
