HC 16 - Kompressor Cocraft - Gratis bruksanvisning og manual

Merke	Cocraft
Modell	HC 16
Produkttype	Luftkompressor
Nominell spenning	220–240 V AC, 50 Hz
Effekt	1200 W
Tomgangshastighet	4000 rpm
Maks arbeidstrykk	8 bar
Trykktankkapasitet	6 L
Lydtrykknivå (LpA)	85 dB(A)
Lydeffektnivå (LwA)	97 dB(A)
Vekt	8 kg
Mål (L × B × H)	31 × 27 × 32 cm
Sylinderdeplasement	180 L/min
Fri luftlevering	120 L/min
Fri luftlevering ved 6 bar	50 L/min
Oljefri	Ja
Driftstype	Intermitterende (maks 120 sekunder sammenhengende)
Sikkerhetsventil	Ja, automatisk trykkavlasting
Tømmeventil	Ja, for kondensutslipp
Overopphetingsbeskyttelse	Ja, motor termisk utkobling
Nødvendig jordfeilbryter	30 mA RCD
Temperaturområde	5–40 °C
Sertifiseringer	CE, Machinery Directive 2006/42/EC

Ofte stilte spørsmål - HC 16 Cocraft

Hvordan tømmer jeg kondens fra trykktanken?

Trykkavlast kompressoren ved å skru av sikkerhetsventilen og la den kjøle seg helt ned. Åpne deretter tømmeventilen i bunnen av tanken for å slippe ut eventuell oppsamlet kondens. Gjør dette til en fast vane.

Hvordan kontrollerer jeg at sikkerhetsventilen fungerer?

Mens tanken er under trykk, drei den øvre delen av sikkerhetsventilen mot klokken til den åpner. Luft skal sive ut. Hvis ikke, kan ventilen være defekt og må skiftes av en kvalifisert tekniker.

Hva bør jeg gjøre hvis kompressoren ikke starter?

Sjekk at støpselet er riktig tilkoblet og at stikkontakten er strømførende. Hvis omgivelsestemperaturen er under 5 °C, kan kompressoren ikke starte. Hvis motoren har blitt overopphetet, vent til den er avkjølt. Forsikre deg om at strømbryteren er PÅ.

Kan jeg bruke kompressoren kontinuerlig?

Nei, denne kompressoren er kun designet for intermitterende drift. Den skal ikke gå mer enn 120 sekunder sammenhengende. Den er beregnet for oppgaver som å fylle små gjenstander, drive spikerpistoler eller malingssprøyter.

Hva er maksimalt trykkinnstilling?

Maksimalt arbeidstrykk er 8 bar (116 psi). Justeringsknappen for arbeidstrykk lar deg stille inn ønsket trykk opp til den grensen.

Hvordan justerer jeg arbeidstrykket?

Bruk justeringsknappen for arbeidstrykk på kompressoren. Drei den med klokken for å øke trykket, mot klokken for å redusere. Manometeret viser gjeldende tanktrykk.

Hvilken type olje bruker kompressoren?

Denne kompressoren er oljefri, noe som betyr at den ikke krever noen olje. Pumpen er designet for å gå uten smøring.

Hvorfor starter kompressoren, men det bygges ikke trykk?

Sjekk at tømmeventilen er tett lukket. Inspiser også alle luftslanger og tilkoblede tilbehør for lekkasjer. Hvis det er en lekkasje, vil det ikke bygges trykk.

Hvor ofte bør jeg inspisere trykktanken?

Utfør en visuell inspeksjon minst en gang i året for korrosjon. Veggtykkelsen må ikke være mindre enn 2 mm. Hvis det oppdages skader, bytt kompressoren umiddelbart.

Kan jeg bruke en skjøteledning med denne kompressoren?

Ja, men bruk kun en skjøteledning klassifisert for utendørsbruk og passende for strømforbruket. Sørg for at den er fullstendig avviklet for å forhindre overoppheting. Ikke bruk skadede ledninger.

BRUKSANVISNING HC 16 Cocraft

Les disse anvisningene nøye og forsikre deg om at du forstår dem, før du tar produktet i bruk. Ta vare på anvisningene for seinere bruk.

Tärkeää tietoa:

12. Undvik oavsiktlig start.

Les brukerveiledningen grundig før produktet tas i bruk og ta vare på den for framtidig bruk. Vi reserverer oss mot ev. feil i tekst og bilde, samt forandringer av tekniske data. Ved tekniske problemer eller spørsmål, ta kontakt med vårt kundesenter. (Se opplysninger om kundesenteret i denne bruksanvisningen).

Sikkerhet

⚠ Forsikre deg om at du har lest og forstått:

• alle sikkerhetsanvisninger.
• alle forklaringer om hvordan kompressoren virker.
• alle instruksjoner for hvordan den, på en sikker måte, skal brukes.

• alle instruksjoner om vedlikehold og oppbevaring.

• Hold arbeidsplassen ren.

- Rot på arbeidsplassen utgjør en ulykkesrisiko.

1. Miljøet rundt arbeidsplassen.

2. Ikke utsett produktet for regn.

3. Ikke bruk produktet på fuktige eller väte steder.
4. Sørg for å ha godt arbeidslys.

5. Produktet må ikke brukes på steder hvor det benyttes eller oppbevares brennbare gasser eller væsker.

6. Vern mot elektrisk støt.

- Unngå kroppskontakt med jordede gjenstander som vannledninger, ovner etc.

1. Hold andre personer på avstand.

- Ikke tillat andre, spesielt ikke barn, som deltar i arbeidene å berøre produktet eller strømkablene. Hold uvedkommende på god avstand fra arbeidsområdet.

1. Oppbevaring av produktet.

- Når produktet ikke er i bruk må det oppbevares tørt, i et låst rom og utenfor barns rekkevidde.

- Arbeidsresultatet blir bedre og utføres sikrere hvis produktet ikke overbelastes.

1. Bruk fornuftige klær.

2. Bruk ikke løstsittende klær eller smykker. De kan feste seg i roterende deler.

3. Hvis jobben foregår på glatt underlag må man bruke sklisikre sko.

4. Bruk hårnett eller tilsvarende, hvis du har langt hår.

5. Bruk verneutstyr.

6. Bruk vernebriller.

7. Bruk støvmaske hvis arbeidene krever det.

- Trekk i støpselet og ikke i ledningen når støpselet skal kobles fra strømnettet. Hold strømkabelen unna varme, olje og skarpe kanter.

10. Vær nøye med vedlikehold av produktet.

• Produktet skal være rent og fritt for forurensninger.
• Følg alle instruksjoner som har med vedlikehold og oppbevaring å gjøre.
• Kontroller strømkabelen regelmessig. Hvis den er skadet må den skiftes av en faglært elektriker.
• Kontroller også eventuelle skjøteledninger regelmessig. Kablene må skiftes ut hvis de er skadet.
• Hold alltid alle håndtakene tørre, rene og fri for olje/fett.

- Produktet må kobles fra strømnettet når det ikke er i bruk, før service og vedlikehold og ved skifte av tilbehør.

12. Unngå uønsket oppstart.

- Påse at strømbryteren er innstilt på OFF før produktet kobles til strømnettet.

13. Bruk riktige skjøteledninger.

- Dersom man benytter produktet utendørs, skal skjøteledningene være godkjent for denne typen bruk.

14. Vær våken og oppmerksom.

- Vær konsentrert på det du gjør og bruk sund fornuft. Ikke bruk produktet når du er trett, sliten, syk eller påvirket av medisiner, alkohol eller andre stoffer.

• Før produktet tas i bruk må man kontrollere at det fungerer normalt og slik som bruksanvisningen beskriver.
• Kontroller at alle eventuelle bevegelige deler er hele, riktig montert og roterer fritt.
• Skadede verneanordninger skal skiftes ut av autoriserte personer dersom ikke annet er beskrevet i bruksanvisningen.
• Hvis strømbryteren er skadet skal den skiftes av en faglært elektriker.
• Ikke bruk produktet hvis det ikke kan slås på eller av med strømbryteren.

16. Take bruk annet tilbehør enn det som anbefales her i bruksanvisningen eller anbefales av produsent eller forhandler. Fare for personskade.

17. Produktet skal repareres av autoriserte servicepersoner.

- Produktet skal stemme overens med relevante sikkerhetsforskrifter. Reparasjoner skal utføres av autoriserte fagpersoner, og kun med originale reservedeler. Hvis ikke kan det være fare for liv og helse.

18. Bruk beskyttelse mot høye lydnivåer.

• Bruk aldri kompressoren i lokaler der brannfarlige væsker/emner eller gasser (bensin, løsemidler, parafin etc.) oppbevares eller brukes.
• Bruk aldri ledningen til å starte/stoppe kompressoren, men benytt strømbryteren.
• Trekk alltid ut støpselet og tøm trykktanken for luft før service og vedlikeholdsarbeider på maskinen.
• Trekk alltid ut støpselet og tøm trykktanken for luft når kompressoren skal flyttes til annen plass.
• Påse at strømledningen ikke kommer i kontakt med varme, olje eller skarpe kanter.
• Trekk ikke kompressoren etter ledningen eller tilkoblede slanger. Når kompressoren skal flyttes på må den bæres i håndtaket.
• Påse at tilkoblede verktøy og slanger ikke har lavere kapasitet enn kompressoren og at de er riktig tilkoblet.
• Kompressoren er kun beregnet brukt i godt ventilerte rom temperaturer mellom 5–40 °C.
• Ikke utsett kompressoren for vann eller annen væske.

Fare for personskader

• Bruk ikke produktet hvis trykktanken er skadet.
• Forsikre deg om at alle trykkluftslanger er hele og tilpasset kompressorens kapasitet.
• Skadede trykkluftslanger må ikke repareres, men skiftes ut.
• Ikke flytt på eller transporter kompressoren när tanken er trykksatt.
• Ikke forsøk å koble tilbehør etc. när tanken er trykksatt.
• Kompressorens og trykktankens deler må ikke modifiseres eller endres på.
• Vend aldri trykkluftmunnstykket eller tilkoblede verktøy mot andre personer eller dyr.
• Bruk ikke trykkluft til å rengjøre arbeidsklær som du selv eller andre bærer.
• Stikk aldri fingre eller fremmede gjenstander innenfor kompressorens deksel.

Farlig elektrisk spenning

• Kompressoren skal kun kobles til jordet strømuttak med 230 V, 50/60 Hz som er sikret med en jordfeilbryter (RCD) på 30 mA.
• Støpselet skal alltid kobles til et lett tilgjengelig strømuttak sånn at du raskt kan trekke det ut dersom det skulle oppstå en feil.

Fare for brannskade

- Enkelte deler og områder på produktet blir svært varme ved bruk. Berør kun håndtak og strømbryter når kompressoren er i bruk.

Fare for skade på eiendom/gjenstander

• Plasser kompressoren på en lett tilgjengelig, plan, tørr og stabil flate. Ikke plasser kompressoren på flatens ytterkant.
• Sørg for at kompressoren nok ventilasjon Plasser den minst 1 m fra andre flater.
• Plasser kompressoren slik at den ikke kan flytte på seg ved bruk.
• La alltid kompressoren stå på sine egne føtter ved bruk.
• Plasser ikke produktet på eller nær varme flater.
• Personer (inklusive barn) med fysisk eller mental funksjonshemming eller manglende erfaring og kunnskap som gjør at de ikke kan bruke produktet på en sikker måte, må ikke bruke det uten tilsyn eller veiledning.
  • La aldri barn leke med produktet.

Symboler

Fare for elektrisk støt.

Enheten er fjernstyrt og kan starte uten forvarsel.

Trekk aldri ut støpselet eller skru av ev. hovedstrømbryter for å stenge kompressoren. Bruk alltid kompressorens ON/OFF-knapp.

Advarsel! Varme flater!

Garantert lydeffektnivå (LWA) er maks 97 dB.

Samsvarerklæring.

Produktbeskrivelse

Kompressoren bygger opp trykktluft som føres til trykktanken. Når lufttrykket i tanken har oppnådd maks nivå, vil en trykkstrømbryter stenge elmotoren som driver kompressoren. Sikkerhetsventilen registrerer trykket i tanken og slipper ut luft hvis trykkstømbryteren ikke slår fra.

Slik fungerer sikkerhetsventilen

Sikkerhetsventilen er en enkel, men en svært viktig del av kompressoren. Dersom maks tillatt lufttrykk i tanken overstiges vil sikkerhetsventilen åpnes automatisk og luft slippes ut til trykket er senket. Kontroller sikkerhetsventilens funksjoner med jevne mellomrom. Dette foretas når tanken er trykksatt, ved at sikkerhetsventilens øvre del dreies moturs til ventilen åpnes og luften siver ut.

Kompressoren er oljefri, noe som innebærer at den er beregnet for intermittent drift. Det betyr at den kun skal brukes til drift av mindre luftforbrukere, som f.eks. spikerpistoler, til å fylle luft i mindre gjenstander, som fotballer etc. eller til drift av malersprøyter (type airbrush). Den er ikke beregnet til å fylle luft i større gjenstander, som f.eks. svømmebassenger, større madrasser etc. hvor den må jobbe i lengre perioder enn 120 sekunder av gangen.

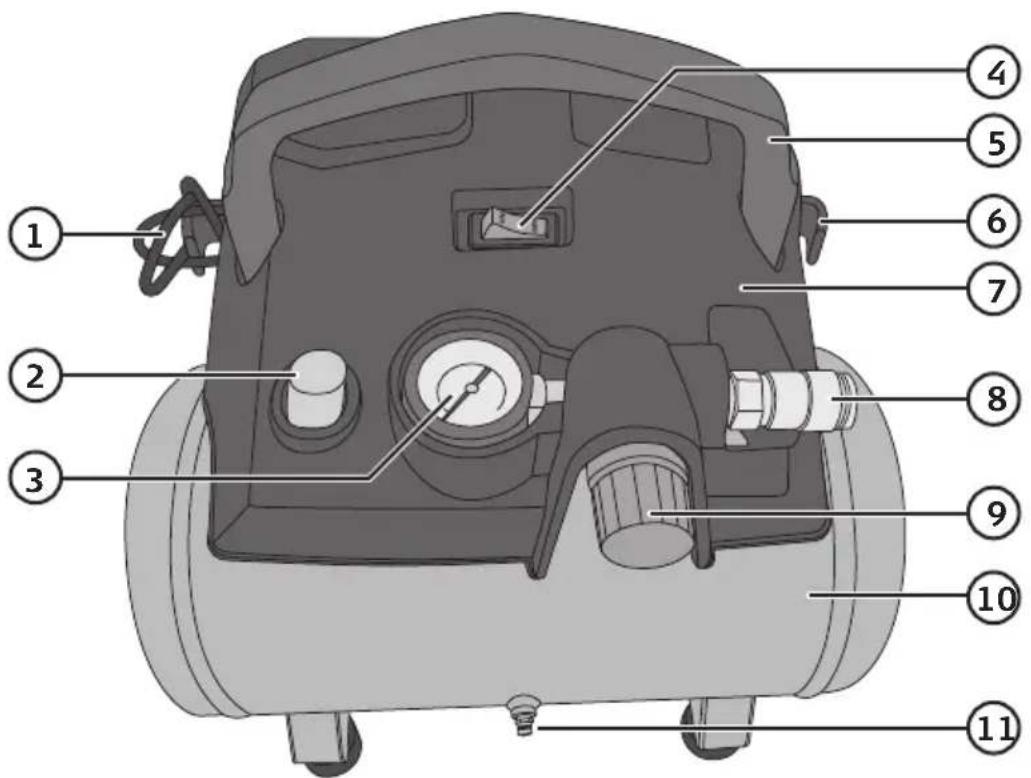

1. Strømkabel
2. Sikkerhetsventil
3. Trykkmåler
4. [OFF/ON] Strømbryter på/av
5. Bærehåndtak

6. Holder til strømkabel (én på hver side)

7. Motordeksel

8. Luftutløp
9. Bryter for justering av arbeidstrykk
10. Trykktank
11. Dreneringsventil

Bruk

i Husk at kompressoren er beregnet for periodisk drift. Se avsnittet Produktbeskrivelse.

1. Påse at strømbryteren (4) står innstilt på OFF.
2. Støpselet kobles til et jordet strømuttak.
3. Koble til ønsket tilbehør til luftutløpet (8).
4. Still strømbryteren på ON.
5. Still inn ønsket arbeidstrykk med bryteren (9).

Efter bruk

⚠️ Gjør tanken trykkløs ved å skru ut sikkerhetsventilen før du kobler fra tilbehør.

1. Steng kompressoren og trekk støpselet ut av strømuttaket.
2. Kompressoren gjøres trykkløs ved at sikkerhetsventilen skrus ut.
3. Koble fra tilkoblet tilbehør og vikle opp strømkablene på holderne (6).

Vedlikehold

• Trekk ut støpselet fra strømuttaket. Kompressoren gjøres trykkløs ved at sikkerhetsventilen skrus ut. La den så avkjøles helt.
• Rengjør kompressoren med en lett fuktet klut. Bruk et mildt rengjøringsmiddel, aldri løsningsmidler eller etsende kjemikalier.
• Kontroller sikkerhetsventilen med jevne mellomrom ved å skru den ut. Hvis sikkerhetsventilen virker, og det er trykk i tanken, skal luften sive ut ved sikkerhetsventilen.
• Ventilen må ikke under noen omstendighet manipuleres eller blokkeres.
• Kontroller visuelt, minst én gang per år, at tankens inn- og utside er rustfrie. Tankens materialtykkelse må ikke under noen omstendighet være mindre enn 2 mm.
• Dreneringskranen skal åpnes regelmessig for å slippe ut eventuelt kondens fra tanken. Kompressoren gjøres trykklos ved at sikkerhetsventilen skrus ut. La den deretter avkjøles helt før du åpner dreneringskranen.
• Hvis kompressoren ikke skal brukes på en stund må støpselet trekkes ut av stikkontakten, tanken gjøres trykkløs ved at sikkerhetsventilen skrus ut og drener tanken med dreneringsventilen (11).

Feilsøking

Kompressoren starter ikke eller skrus av mens den er i bruk.	Er strømkabelen koblet riktig til strømuttaket?Er det strøm i strømuttaket?Temperaturen i omgivelsene er for lav. Produktet egner seg ikke for temperatur under 5 °C.Motoren er overopphetet og overopphetingsvernet har løst seg ut. La kompressoren avkjøles før den startes på nytt.
Kompressoren går, men det bygges ikke opp noe trykk.	Kontroller at dreneringsventilen (11) er stengt.Kontroller at det ikke er noen hindringer mellom trykkluftslanger og tilbehør.

Avfallshåndtering

Symbolet viser til at produktet ikke skal kastes sammen med husholdningsavfallet. Dette gjelder innenfor E∅S-området. For å forebygge eventuelle skader på helse og miljø som følge av feil håndtering av avfall, skal produktet leveres til gjenvinning, slik at materialet blir tatt hånd om på en ansvarsfull måte. Benytt miljøstasjonene som er der du befinner deg eller ta kontakt med forhandler. De vil ta hånd om produktet på en miljømessig tilfredsstillende måte.

Maks arbeidstrykk 8 bar

Volum trykklufttank 61

Lyd LpA = 85 dB(A), KpA = 3 dB(A)

LwA = 97 dB(A), KwA = 3 dB(A)

Vekt 8 kg

Gjennomstrømning sylinder Ca 180 l/min

Fri avgitt luftmengde Ca 120 l/min

Fri avgitt luftmengde ved 6 bar Ca 50 l/min
