HC 16 - Kompressor Cocraft - Gratis bruksanvisning och manual

Varumärke	Cocraft
Modell	HC 16
Produkttyp	Luftkompressor
Märkspänning	220–240 V AC, 50 Hz
Effekt	1200 W
Tomgångsvarvtal	4000 rpm
Max arbetstryck	8 bar
Trycktankens kapacitet	6 L
Ljudtrycksnivå (LpA)	85 dB(A)
Ljudeffektnivå (LwA)	97 dB(A)
Vikt	8 kg
Mått (L × B × H)	31 × 27 × 32 cm
Cylindervolym	180 L/min
Fria luftleveransen	120 L/min
Fria luftleveransen vid 6 bar	50 L/min
Oljefri	Ja
Driftstyp	Intermittent (max 120 sekunder kontinuerligt)
Säkerhetsventil	Ja, automatisk tryckavlastning
Avtappningsventil	Ja, för kondensavtappning
Överhettningsskydd	Ja, motor termiskt brytskydd
Jordfelsbrytare krävs	30 mA RCD
Temperaturområde	5–40 °C
Certifieringar	CE, maskindirektivet 2006/42/EG

Vanliga frågor - HC 16 Cocraft

Hur tömmer jag kondens från trycktanken?

Sänk trycket i kompressorn genom att skruva loss säkerhetsventilen och låt den svalna helt. Öppna sedan avtappningsventilen i botten av tanken för att släppa ut eventuell kondens. Gör detta till en vana.

Hur kontrollerar jag att säkerhetsventilen fungerar?

Medan tanken är under tryck, vrid den övre delen av säkerhetsventilen moturs tills den öppnas. Luft bör sippra ut. Om den inte gör det kan ventilen vara defekt och måste bytas ut av en kvalificerad tekniker.

Vad ska jag göra om kompressorn inte startar?

Kontrollera att kontakten är ordentligt ansluten och att vägguttaget är spänningsförande. Om omgivningstemperaturen är under 5°C kan kompressorn inte starta. Om motorn har överhettats, vänta tills den har svalnat. Se till att strömbrytaren är PÅ.

Kan jag använda kompressorn kontinuerligt?

Nej, denna kompressor är endast konstruerad för intermittent drift. Den bör inte gå kontinuerligt i mer än 120 sekunder. Den är avsedd för uppgifter som att pumpa upp små föremål, driva spikpistoler eller färgsprutor.

Vilken är den maximala tryckinställningen?

Det maximala arbetstrycket är 8 bar (116 psi). Vredet för justering av arbetstryck låter dig ställa in önskat tryck upp till den gränsen.

Hur justerar jag arbetstrycket?

Använd vredet för justering av arbetstryck på kompressorn. Vrid medurs för att öka trycket, moturs för att minska. Tryckmätaren visar aktuellt tanktryck.

Vilken typ av olja använder kompressorn?

Denna kompressor är oljefri, vilket innebär att den inte kräver någon olja. Pumpen är konstruerad för att fungera utan smörjning.

Varför startar kompressorn men inget tryck byggs upp?

Kontrollera att avtappningsventilen är ordentligt stängd. Inspektera även alla luftslangar och anslutna tillbehör för läckor. Om det finns en läcka kommer trycket inte att byggas upp.

Hur ofta bör jag inspektera trycktanken?

Utför en visuell inspektion minst en gång per år för korrosion. Väggtjockleken får inte vara mindre än 2 mm. Om någon skada upptäcks, byt ut kompressorn omedelbart.

Kan jag använda en förlängningssladd med denna kompressor?

Ja, men använd endast en förlängningssladd som är avsedd för utomhusbruk och lämplig för effektförbrukningen. Se till att den är fullständigt utrullad för att förhindra överhettning. Använd inte skadade sladdar.

BRUKSANVISNING HC 16 Cocraft

Läs hela bruksanvisningen noggrant och försäkra dig om att du har förstätt den innan du använder utrustningen. Spara bruksanvisningen för framtida bruk.

Viktig informasjon:

Läs igenom hela bruksanvisningen före användning och spara den sedan för fram- tida bruk. Vi reserverar oss för ev. text- och bildfel samt ändringar av tekniska data. Vid tekniska problem eller andra frågor, kontakta vår kundtjänst (se adressuppgifter på baksidan).

Säkerhet

⚠️ Försäkra dig om att du läst och förstått:

• alla säkerhetsanvisningar.
• alla förklaringar om hur kompressorn fungerar.
• alla instruktioner för hur den på ett säkert sätt används.

• alla instruktioner som rör skötsel, underhåll och förvaring.

• Håll arbetsutrymmet rent.

- Belamrade och oorganiserade arbetsytor utgör en olycksrisk.

1. Miljön kring arbetsområdet.

2. Utsätt inte produkten för regn.

3. Använd inte produkten på fuktiga eller våta platser.
4. Se till att ha god arbetsbelysning.

5. Använd inte produkten på platser där brännbara gaser eller vätskor förvaras eller används.

6. Skydd mot elektrisk stöt.

- Undvik kroppskontakt med jordade föremål som vattenledning, element, köksspis etc.

1. Håll andra personer på avständ.

- Tillåt aldrig personer, särskilt barn, som inte deltar i arbetet att röra vid produkten eller anslutningskablarna. Håll obehöriga på avständ från arbetsområdet.

1. Förvaring av produkten.

- Produkter som inte används ska förvaras i ett låst, torrt utrymme utom räckhåll för barn.

1. Pressa inte produkten.

- Arbetsresultatet blir bättre och utförs på ett säkert sätt om produkten inte överbelastas.

1. Bär lämplig klädsel.

2. Bär aldrig löst hängande kläder eller smycken, de kan fastna i roterande delar.

3. Använd halksäkra skor om arbetet utförs utomhus.

4. Bär hårnät eller liknande om du har långt här.

5. Använd skyddsutrustning.

6. Använd skyddsglasögon.

7. Använd andningsmask om arbetsmomentet skapar mycket damm.

9. Se till att inte nätkabeln skadas.

- Dra aldrig i nätkabeln när du drar ut stickproppen ur vägguttaget, ta tag i stickproppen. Håll nätkabeln på avständ från värme, olja och vassa kanter.

10. Underhåll produkten noggrant.

• Se till att produkten är ren och fri från föroreningar.
• Följa alla anvisningarna som rör skötsel, underhåll och förvaring.
• Kontrollera produktens nätkabel regelbundet. Om den på något sätt är skadad ska den bytas av behörig elektriker.
• Kontrollera ev. skarvkablar regelbundet. Byt kablar om de på något sätt är skadade.
• Hålla alla handtag torra, rena och fria från olja och fett.

11. Koppla alltid bort produkten från elnätet.

- Koppla bort produkten från elnätet när det inte används, före service och underhåll och när du byter tillbehör.

- Försäkra dig om att strömbrytaren står i läge "OFF" innan produkten ansluts till elnätet.

13. Använd rätt typ av skarvkablar.

- Om du använder produkten utomhus, använd endast skarvkablar som är märkta och avsedda för utomhusbruk.

14. Var uppmärksam.

- Tänk på vad du gör, använd sunt förnuft och använd aldrig produkten om du är trött, sjuk eller påverkad av medicin, alkohol eller andra droger.

15. Kontrollera att produkten är oskadad.

• Innan produkten används, kontrollera att den fungerar normalt och på det sätt som beskrivs i den här bruksanvisningen.
• Kontrollera att alla eventuellt rörliga delar är oskadade, rätt monterade och roterar fritt.
• Skadade skyddsanordningar ska bytas av auktoriserad servicepersonal om inte andra instruktioner ges i den här bruksanvisningen.
• Skadade strömbrytare ska bytas av behörig elektriker.
• Använd aldrig produkten om det inte kan slås på eller av med strömbrytaren.

16. Använd inga andra tillbehör än de som ev nämns i den här bruksanvisningen eller rekommenderas av tillverkaren eller försäljningsstället. Risk för personskada.

17. Produkten ska repareras av auktoriserad servicepersonal.

- Produkten överensstämmer med relevanta säkerhetsföreskrifter. Reparationer ska utföras av auktoriserad servicepersonal med originalreservdelar. Om inte så sker finns risk för allvarlig personskada.

18. Skydda dig mot höga ljudnivåer.

- Använd hörselskydd när kompressorn används.

Risk för explosion

• Använd aldrig kompressorn i lokaler där brandfarliga vätskor/ämnen eller gaser (bensin, lösningsmedel, gasol etc.) förvaras eller används.
• Använd aldrig nätkabeln för att starta eller stänga av kompressorn, använd alltid strömbrytaren.
• Dra alltid ut nätkabeln ur vägguttaget och töm trycktanken på luft innan service eller underhåll utförs.
• Dra alltid ut nätkabeln ur vägguttaget och töm trycktanken på luft innan kompressorn flyttas.
• Se till att nätkabeln inte kommer i kontakt med värme, olja eller vassa kanter.
• Dra inte kompressorn i nätkabeln eller i anslutna slangar. Flytta kompressorn endast genom att använda handtaget.
• Se till att anslutna verktyg och slangar inte har lägre kapacitet än kompressorn och att de är korrekt anslutna.
• Kompressorn är endast avsedd för användning i välventilerade utrymmen i temperaturer mellan 5–40 °C.
• Utsätt aldrig kompressorn för vatten eller andra vätskor.

Risk för kroppsskada

• Använd aldrig kompressorn om trycktanken på något sätt är skadad.
• Försäkra dig om att alla tryckluftslangar är hela och anpassade för kompressorns kapacitet.
• Försök aldrig reparera skadade tryckluftsledningar, byt ut dem.
• Flytta eller transportera aldrig kompressorn när tanken är trycksatt.
• Koppla aldrig isär några anslutningar när tanken är trycksatt.
• Gör aldrig på något sätt åverkan på ,eller modifieringar av trycktanken eller någon annan av kompressorns delar.
• Rikta aldrig tryckluftsmunstycken eller anslutna verktyg mot andra personer eller husdjur.
• Använd aldrig tryckluft för att rengöra de arbetskläder som du eller någon annan bär.
• Stick aldrig in fingrar eller främmande föremål innanför kompressorns hölje.

Farlig elektrisk spänning!

• Kompressorn får endast anslutas till ett jordat vägguttag med 230 V, 50/60 Hz som har säkrats med en jordfelsbrytare (RCD) på 30 mA.
• Anslut alltid stickproppen till ett lättåtkomligt vägguttag så att du snabbt kan dra ut den om ett fel skulle uppstå.

Risk för brännskada

- Vissa av kompressorns delar kan bli heta vid användning. Vidrör endast handtag och strömbrytare när kompressorn används.

Risk för skada på egendom

• Placera kompressorn på en lättåtkomlig, plan, torr och stabil yta. Placera inte kompressorn på vtans ytterkant.
• Se till att kompressorn får tillräcklig ventilation. Placera den på minst 1 m avständ från kringliggande vtor.
• Placera kompressorn så att den inte kan röra sig när den används.
• Låt alltid kompressorn stå på de egna fötterna vid användning.
• Placera aldrig kompressorn på eller i närheten av heta vtor.
• Personer (inklusive barn) vars fysiska eller mentala förmåga eller brist på erfarenhet och kunskap gör att de inte kan använda apparaten på ett säkert sätt får inte använda den utan tillsyn eller handledning.
• Låt aldrig barn leka med produkten.

Symboler

Läs noggrant igenom bruksanvisningen.

Använd hörselskydd.

Risk för elstötar.

Enheten är fjärrstyrd och kan starta utan förvarning.

Dra aldrig ur stickproppen eller slå av ev. huvudströmbrytare för att stänga av kompressorn. Använd alltid ON/OFF-knappen på kompressorn.

Varning! Heta ytor!

Garanterad ljudeffektnivå (LWA) är max 97 dB.

Försäkran om överensstämmelse.

Produktbeskrivning

Kompressorn bygger upp tryckluft som leds till trycktanken. När lufttrycket när max i tanken stänger en tryckströmbrytare av elmotorn som driver kompressorn. Säkerhetsventilen känner av trycket i tanken och släpper ut luft om tryckströmbrytaren inte skulle slå ifrån.

Så här fungerar säkerhetsventilen

Säkerhetsventilen är en enkel men mycket viktig del av kompressorn. Om max tillåtet lufttryck i tanken överstigs öppnas säkerhetsventilen automatiskt och släpper ut luft tills trycket sänks. Med jämna mellanrum ska säkerhetsventilens funktion kontrolleras, Detta görs när tanken är trycksatt genom att säkerhetsventilens övre del vrids moturs tills ventilen öppnar och luft pyser ut.

Kompressorn är oljefri vilket innebär att den är avsedd för intermittent drift. Det betyder att den endast ska användas för att driva mindre luftförbrukare t.ex spikpistol, för att fylla luft i mindre föremål som fotbollar eller för att driva en färgspruta typ airbrush. Den är inte avsedd för att fylla luft i större föremål som t.ex. pooler, större madrasser etc. där den måste arbeta i längre perioder (över 120 sek).

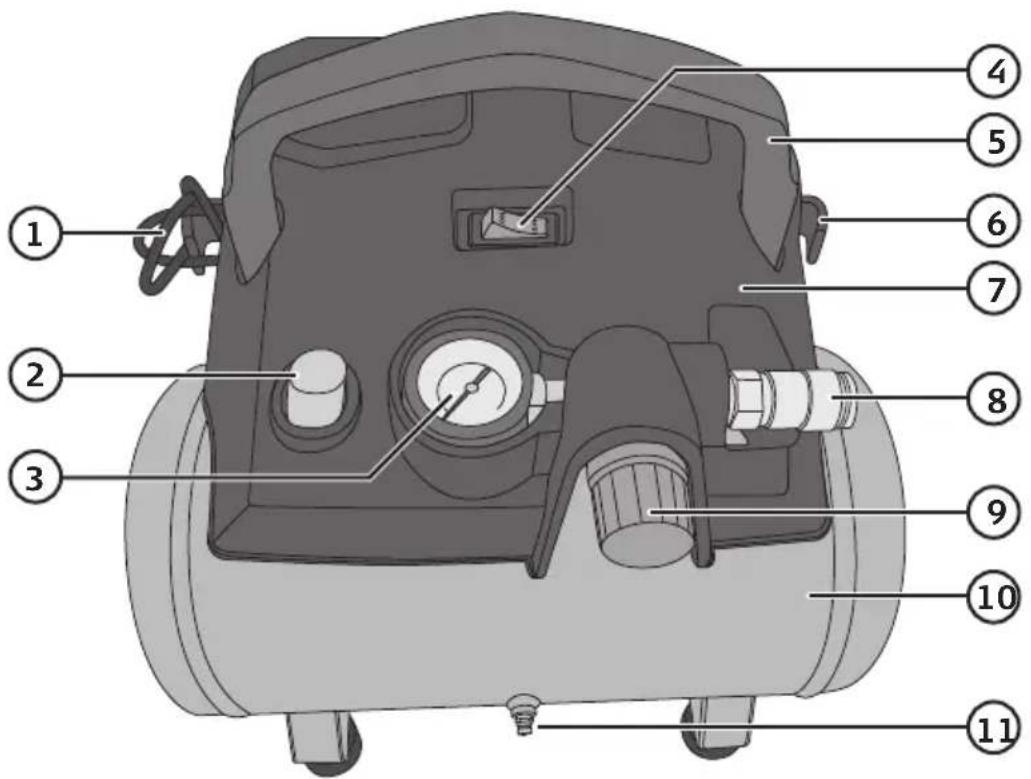

1. Nätkabel
2. Säkerhetsventil
3. Tryckmätare
4. [ÖN/OFF] Strömbrytare på/av
5. Bärhandtag

6. Hållare för nätkabel (en på var sida)

7. Motorhölje

8. Luftutlopp
9. Vred för justering av arbetstryck
10. Trycktank
11. Dräneringsventil

Användning

i Tänk på att kompressorn är avsedd för intermittent drift. Se avsnittet Produktbeskrivning.

1. Försäkra dig om att strömbrytaren (4) står i läge OFF.
2. Anslut stickproppen till ett jordat vägguttag.
3. Anslut önskat tryckluftstillbehör till luftutloppet (8).
4. Ställ strömbrytaren i läge ON.
5. Ställ in önskat arbetstryck med vredet (9).

Efter användning

⚠️ Gör tanken trycklös genom att skruva ut säkerhetsventilen innan du kopplar bort anslutet tillbehör.

1. Stäng av kompressorn och dra ut stickproppen ur vägguttaget.
2. Gör kompressorn trycklös genom att skruva ut säkerhetsventilen.
3. Koppla bort anslutet tillbehör och linda upp nätkabeln på hållarna (6).

Skötsel och underhåll

• Dra ut stickproppen ur vägguttaget. Gör kompressorn trycklös genom att skruva ut säkerhetsventilen och låt den svalna helt.
• Rengör kompressorn med en lätt fuktad trasa. Använd ett milt rengöringsmedel, aldrig lösningsmedel eller frätande kemikalier.
• Kontrollera med jämna mellanrum säkerhetsventilen genom att skruva ut den. Om säkerhetsventilen fungerar (och det är tryck i tanken) ska luften pysa ut vid säkerhetsventilen.
• Säkerhetsventilen får under inga omständigheter manipuleras eller blockeras.
• Kontrollera visuellt, minst en gång om året, att tankens in- och utsida är fria från korrosion. Materialtjockleken i tanken får under inga omständigheter understiga 2 mm.
• Ta för vana att regelbundet öppna dräneringskranen för att släppa ut ev. kondensvatten ur tanken. Gör kompressorn trycklös genom att skruva ut säkerhetsventilen och låt den svalna helt innan du öppnar dräneringskranen.
• Om kompressorn inte ska användas under en längre period, dra ut stickproppen ur vägguttaget, gör tanken trycklös genom att skruva ut säkerhetsventilen och dränera tanken med dräneringsventilen (11).

Felsökningsschema

Kompressorn startar inte/slås av vid användning.	Är nätkabeln ordentligt ansluten till vägguttaget?Finns det ström i vägguttaget?Omgivningstemperaturen är för låg. Kompressorn är inte avsedd att användas i temperaturer under 5 °C.Motorn har överhettats och överhettningsskyddet har löst ut. Låt kompressorn svalna innan du försöker slå på den igen.
Kompressorn går men inget tryck byggs upp.	Kontrollera att dräneringsventilen (11) är stängd.Kontrollera att inga läckor finns i anslutna trycklufts-slangar och tillbehör.

Avfallshantering

Denna symbol innebär att produkten inte får kastas tillsammans med annat hushållsavfall. Detta gäller inom hela EU. För att förebygga eventuell skada på miljö och hälsa, orsakad av felaktig avfallshantering, ska produkten lämnas till återvinning så att materialet kan tas omhand på ett ansvarsfullt sätt. När du lämnar produkten till återvinning, använd dig av de returhanteringssystem som finns där du befinner dig eller kontakta inköpsstället. De kan se till att produkten tas om hand på ett för miljön tillfredställande sätt.

Max arbetstryck 8 bar

Trycktank 61

Ljud LpA = 85 dB(A), KpA = 3 dB(A)

LwA = 97 dB(A), KwA = 3 dB(A)

Vikt 8 kg

Genomlupen cylindervolym Ca 180 l/min

Fri avgiven luftmängd Ca 120 l/min

Fri avgiven luftmängd vid 6 bar Ca 50 l/min

Mått (L × B × H)

31 × 27 × 32 cm

Kompressor HC16

Art.nr. 41-1366 Modell JL811001

- Bruk alltid hørselsvern när du bruker kompressoren.

19. Skader på strømkabelen eller støpselet.

- Hvis strømkabelen er skadet må den skiftes av en faglært elektriker.

Fare for eksplosjon

Les brukerveiledningen grundig.

Bruk hørselsvern.

Intygar att denna produkt överensstämmer med kraven i följande direktiv och standarder

Kundtjänst tel: [phone]

e-post: [e-mail]

Internet

www.clasohlson.se

Post Clas Ohlson AB, 793 85 INSJÖN

Norge

Kundesenter tlf.: 23 21 40 00

e-post: [e-mail]

Internett

www.clasohlson.no

Post Clas Ohlson AS, Postboks 485 Sentrum, 0105 OSLO
