BRUKSANVISNING LC53 E HUSQVARNA
Bruksanvisning Bruksanvisning Operator's manual
Montering av styre 9
BRÄNSLEHANTERING
Drivmedel 10
START OCH STOPP
Start och stopp 11
UNDERHÅLL
Underhåll 13
TEKNISKA DATA
Tekniska data 16
Montering av uppsamlare (ej LB48e)

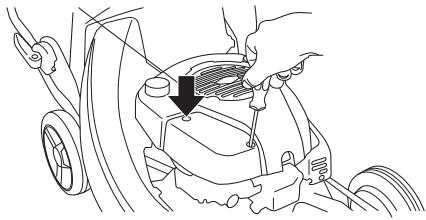

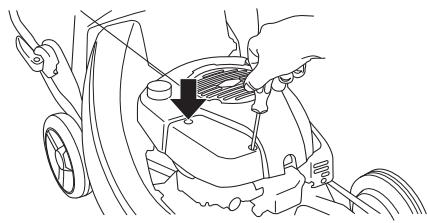

Rengöring av luftfilter
Tag bort luftfilterkåpan.
- Skruva på oljepåfyllningslocket.
Justering av kopplingsvajer
Personlig beskyttelse 23
EF-overensstemmelseserklæring 36
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
Husqvarna
Personlig beskyttelse
Klippeskjoldt er konstrueret til at reducere vibrationerne og til at mindske risikoen for skæreskader. Kontrollér, at klippeskjoldt er helt og uden synlige defekter, f.eks. materialerevner.
Motorbremsebøjle
Motorbremsen er konstrueret til at standse motoren. Når grebet om motorbremsebøjlen slippes, skal motoren standse.
• Før hver anvendelse:
Se anvisningerne under overskriften Start og stop.
Brændstofsikkerhed

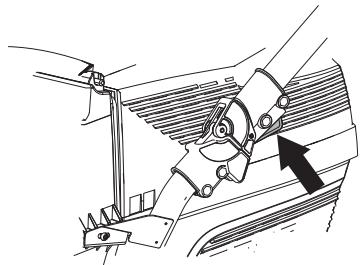

Transport og opbevaring
- Klap håndtaget sammen ved at holde låseknappen inde og folde håndtaget ned.
Gør følgende for at få skærene til at rotere:
• Fjern opsamleren
- Tryk låsen op, og fjern batteridækslet.
EF-overensstemmelseserklæring
(Gælder kun Europa)
ADVARSEL! Hvis maskinen brukes uforsiktig eller feilaktig, kan den være et farlig redskap som kan forårsake alvorlige skader eller dødsfall for brukeren eller andre.
Les nøye gjennom bruksanvisningen og forstå innholdet før du bruker maskinen.
Bruk aldri maskinen dersom personer, spesielt barn, eller husdyr oppholder seg i nærheten.
Se opp for gjenstander som slynges ut og rikosjetterer.
Advarsel om roterende kniv. Pass på hender og føtter.
Dette produktet er i overensstemmelse med gjeldende CE-direktiv.
Advarsel: Roterende deler. Hold hender og føtter unna.
Bruk aldri maskinen innendørs eller i rom uten ventilasjon. Avgassene inneholder karbonmonoksid, en giftig og livsfarlig gass uten lukt.
Eksplosjonsfare
Fyll aldri brennstoff med motoren i gang.
Svært varm overflate.
Støyutslipp til omgivelsene ifølge EFs direktiv. Maskinens utslipp angis i kapitlet Tekniske data og på klistremerke.
∅vrige symboler/klistremerker angitt på maskinen gjelder spesifikke krav for sertifiseringer på visse markeder.
Bruk alltid vernehansker.
Tenningskabelen skal alltid løsnes fra tennpluggen før reparasjon, rengjøring eller vedlikeholdsarbeid.
Kontroll og/eller vedlikehold skal utføres med motoren slått av, slipp motorbremsebøylen.

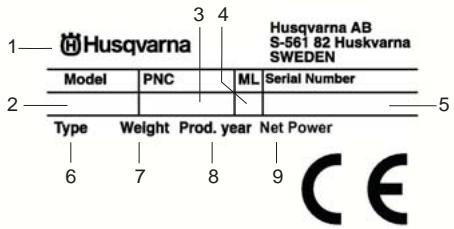

Typeskilt
2—Model PNC ML Serial Number
3 4
Husqvarna AB
S-561 82 Huskvarna
SWEDEN
Type Weight Prod. year Net Power
6 7 8 9
CE
1 Produsent
2 Modell
3 Produktnummer
4 Utgavenummer
5 Serienummer
6 Type
7 Vekt
8 Produksjonsår
9 Effekt
- Les nøye gjennom bruksanvisningen.
- Kontroller skjæreutstyrets montering og justering. Se anvisninger under overskriften Montering
- Fyll brennstoff og olje på motoren. Se anvisninger under overskriften brennstoffhändtering.
ADVARSEL! Maskinens opprinnelige konstruksjon må ikke under noen omstendighet endres uten produsentens tillatelse. Bruk alltid originalt tilleggsutstyr. Uautoriserte endringer og/eller tilleggsutstyr kan medføre alvorlige skader eller dødsfall for brukeren eller andre.
ADVARSEL! En gressklippere som brukes skjødesløst eller galt kan være et farlig redskap som kan forårsake alvorlige, til og med livstruende skader. Det er meget viktig at du leser og forstår innholdet i denne bruksanvisningen.
ADVARSEL! Langvarig innånding av motorens avgasser kan utgjøre en helsefare.
Husqvarna AB arbeider løpende med å videreutvikle sine produkter, og forbeholder seg derfor retten til endringer vedrørende bl.a. form og utseende uten varsel.
Innhold
SYMBOLFORKLARING
Symbolforklaring 37
Personlig beskyttelse 41
Maskinens sikkerhetsutstyr 41
Generelle sikkerhetsinstruksjoner 42
Generelle arbeidsinstruksjoner 43
MONTERING
Montering av styre 44
BRENNSTOFFHÅNDTERING
Brennstoff 45
START OG STOPP
Start og stopp 46
VEDLIKEHOLD
Vedlikehold 48
TEKNISKE DATA
Tekniske data 51
EF-erklæring om samsvar 53
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
Husqvarna

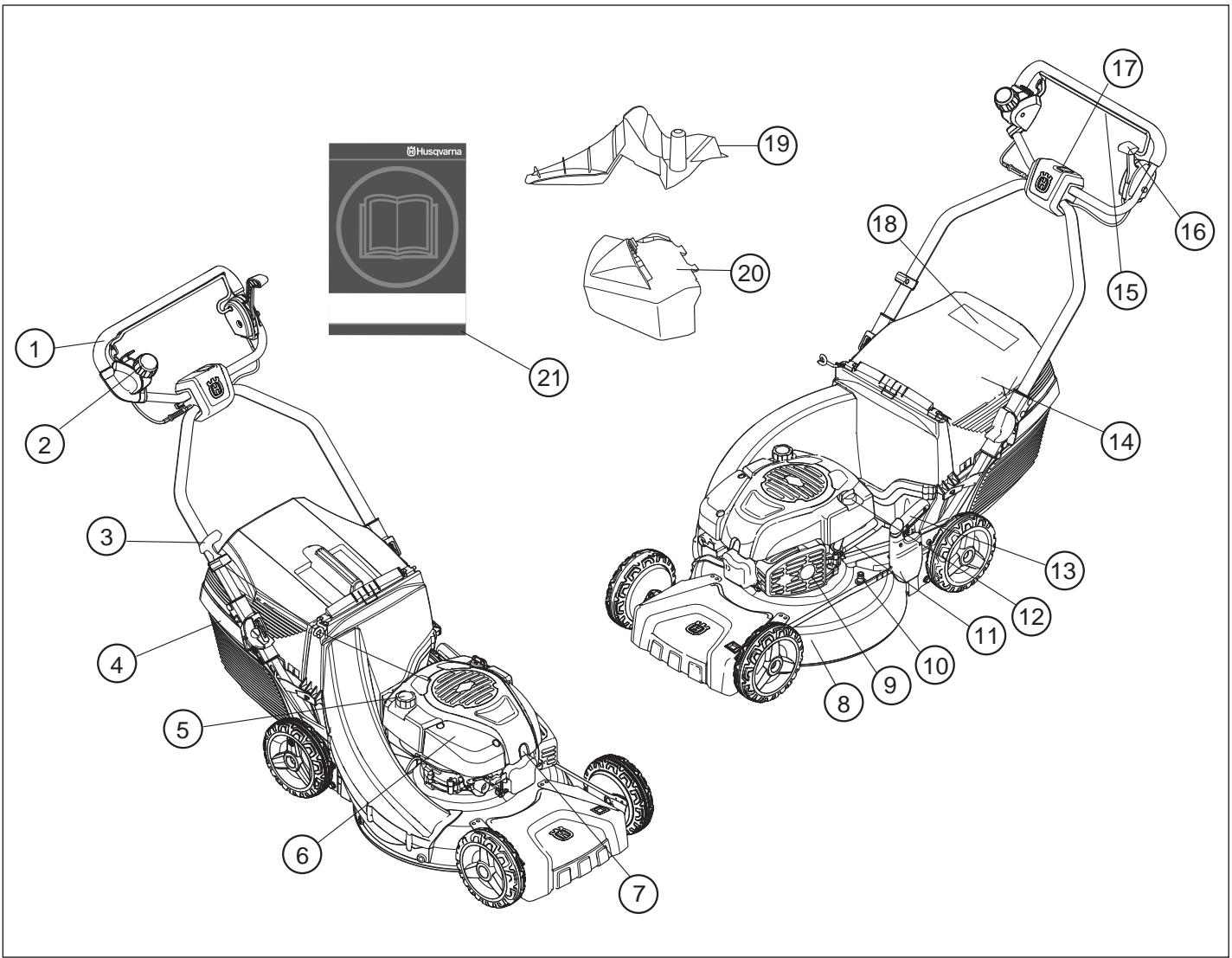

12 Oljetank
13 Klippehøydehendel
14 Bakre skjerm (ikke LB48e)
15 Motorbremsebøyle
16 Knivbrems LC48B e og LC53B e
17 El-start LC 53 Ee
18 Symboler
19 Mulchingplugg (ikke LB48e)
20 Sideutkast LB 48 e
21 Bruksanvisning
Personlig beskyttelse
ADVARSEL! Ved all bruk av maskinen skal det brukes personlig verneutstyr.
- Hansker skal brukes ved behov, f.eks. ved montering, inspeksjon eller rengjøring av skjæreutstyr.
- Bruk alltid kraftige langbukser. Ikke bruk kortbukser eller sandaler, og gå ikke barbent.
- Bruk sklisikre og solide støvler eller skor.
Klærne bør ellers være ettersittende uten å begrense bevegelsesfriheten.
Maskinens sikkerhetsutstyr
I dette avsnittet forklares hvilket sikkerhetsutstyr maskinen er utstyrt med, hvilken funksjon det har og hvordan man utfører kontroll og vedlikehold for å være sikker på at utstyret fungerer. Se kapitlet Hva er hva? for å se hvor disse delene er plassert på din maskin.
ADVARSEL! Bruk aldri en maskin med defekte sikkerhetsdetaljer. Følg de kontroll-, vedlikeholds og serviceinstruksjonene som er gitt i dette avsnittet.
Klippedeksel og beskyttelsesdeksel
Beskyttelsesdekselet er konstruert for å redusere risikoen for klemmeskader og for å fange opp en røket drivrem. Kontroller at beskyttelsesdekselet er helt og at det er skrudd ordentlig fast.
Klippedekselet er konstruert for å redusere vibrasjoner og for å reusere risikoen for kuttskader. Kontroller at klippedekselet er helt og uten synlige defekter, f.eks. materialsprekker.
Motorbremsebøyle
Motorbremsen er konstruert for å stanse motoren. Når grepet om motorbremsebøylen slippes, skal motoren stanse.
Plasser gressklipperen på et stabilt, plant underlag og start den. Påse at kniven ikke kan komme i kontakt med bakken eller andre gjenstander.
Gi full gass og slipp deretter bremsebøylen. Motorbremsen skal alltid være justert slik at motoren stanser innen 3 sekunder. Hvis dette ikke skjer, må maskinen leveres til et autorisert serviceverksted for justering.
Lyddemper
Lyddemperen er konstruert for å gi et lydnivå som er så lavt som mulig, og for å lede avgassene fra motoren bort fra brukeren.
ADVARSEL! Motorens avgasser er varme og kan inneholde gnister som kan forårsake brann. Start derfor aldri maskinen innendørs eller i nærheten av lettantennelig materiale!
I områder med varmt og tørt klima kan faren for brann være stor. Det forekommer at disse områdene er regulert ved lovgivning og forskrifter om at lyddemperen blant annet skal være utstyrt med godkjent gnistfangernett.
For lyddempere er det meget viktig at instruksjonene for kontroll, vedlikehold og service blir fulgt.
Unngå at kniven slår mot fremmedlegemer som steiner, røttre eller liknende. Dette kan føre til at kniven blir sløv og at motorakselen blir bøyd. Vær nøye med alltid å ha en godt slipt og korrekt balansert kniv. Se også anvisninger under overskriften Vedlikehold.
Kontroller skjæreutstyret. Bruk aldri utstyr som er sløvt, sprukket eller skadet.
ADVARSEL! Bruk aldri en maskin med defekt sikkerhetsutstyr. Maskinens sikkerhetsutstyr skal kontrolleres og vedlikeholdes som beskrevet i dette avsnittet. Hvis maskinen ikke består alle kontrollene, må serviceverksted oppsøkes for reparasjon.
SIKKERHETSINSTRUKSJONER
Generelle sikkerhetsinstruksjoner
- En gressklipper er bare konstruert for klipping av gressplener. Det eneste tilleggsutstyr du kan bruke motorenheten som drivkilde for, er de knivene vi anbefaler i kapitlet Tekniske data.
- Bruk aldri maskinen hvis du er trett, har drukket alkohol eller bruker medisiner som kan påvirke syn, vurderingsevne eller kroppskontroll.
- Husk at brukeren er ansvarlig for ulykker eller farer som rammer andre mennesker eller deres eiendom.
ADVARSEL! Å kjøre en motor i et innestengt eller dårlig ventilert rom kan forårsake dødsfall ved kveling eller karbonmonoksidforgiftning.
- Ved all bruk av maskinen skal det brukes personlig verneutstyr. Se anvisninger under overskriften Personlig verneutstyr.
- Bruk aldri en maskin som er modifisert slik at den ikke lenger er i samsvar med originalutførelsen.
- Bruk aldri annet tilleggsutstyr enn det som er anbefalt i denne bruksanvisningen. Se avnvisninger under ovrskriftene Skjæreutstyr og Tekniske data.
ADVARSEL! Feilaktig skjæreutstyr kan øke risikoen for ulykker.
- Bruk aldri en maskin som det er noe galt med. Følg vedlikeholds-, kontroll- og serviceinstruksjonene i denne bruksanvisningen. Noen vedlikeholds- og servicetiltak må utføres av erfarne og kvalifiserte spesialister. Se anvisninger under overskriften Vedlikehold.
• Før hver gangs bruk:
ADVARSEL! Langvarig innånding av motorens avgasser kan utgjøre en helsefare.
- Start aldri gressklipperen uten at kniv og samtlige deksler er korrekt montert.
- Start aldri maskinen innendørs. Vær bevisst på faren ved innånding av motorens avgasser.
-
Forviss deg om at arbeidsområdet er tilstrekkelig opplyst til å skape et sikkert arbeidsmiljø.
-
Pass på omgivelsene og forviss deg om at det ikke er fare for at mennesker eller dyr kan komme i kontakt med skjæreutstyr. Brukeren er ansvarlig for ulykker som kan oppstå og risikoer overfor mennesker og eiendom.
- Plasser gressklipperen på et stabilt, plant underlag og start den. Påse at kniven ikke kan komme i kontakt med bakken eller andre gjenstander.
- Surr aldri startlinen rundt hånden.
Se anvisninger under overskriften Start og stopp.
Brennstoffsikkerhet
ADVARSEL! Brennstoff og brennstoffdamp er meget brannfarlig. Vær forsiktig ved håndtering av brennstoff og motorolje. Husk brann-, eksplosjons- og innåndingsfare.
- Fyll aldri brennstoff på maskinen när motoren er i drift.
- Sørg for god ventilasjon ved fylling av bensin og olje.
- Flytt maskinen minst 3 m fra tankingsstedet før du starter den.
Transport og oppbevaring
- Ved lengre tids oppbevaring og transport av gressklipper må brennstoff- og motoroljetanken tømmes. Hør med nærmeste bensinstasjon hvor du kan bli kvitt overflødig brennstoff og motorolje.
- Oppbevar gressklipperen og brennstoffet slik at eventuelle lekkasjer og damper ikke står i fare for å komme i kontakt med gnister eller åpen ild. For eksempel el-maskiner, el-motorer, el-kontakter/strømbrytere, varmekjeler eller liknende.
- Brennstoff skal alltid oppbevares i beholdere som er spesielt beregnet og godkjent for dette.
SIKKERHETSINSTRUKSJONER
Generelle arbeidsinstruksjoner
ADVARSEL! Dette avsnittet behandler grunnleggende sikkerhetsregler for arbeid med gressklipper. Denne informasjonen kan aldri erstatte den kunnskap en profesjonell bruker besitter i form av opplæring og praktisk erfaring. Når du kommer ut for en situasjon som gjør deg usikker på fortsatt bruk, skal du rådføre deg med en ekspert. Henvend deg til din forhandler, ditt serviceverksted eller en erfaren gressklipperbruker. Unngå all bruk du ikke føler deg kvalifisert til!
Grunnleggende sikkerhetsregler
- For å være sikker på at ikke mennesker, dyr eller annet kan påvirke din kontroll over maskinen.
- For å forhindre at de forannevnte risikerer å komme i kontakt med skjæreutstyret.
- Før klipping påbegynnes skal greiner, kvister, steiner osv. fjernes fra gressplenen. Unngå at kniven slår mot fremmedlegemer som steiner, røttre eller liknende. Dette kan føre til at kniven blir sløv og at motorakselen blir bøyd.
- Unngå bruk i dårlig vær. Slik som tett tåke, kraftig regn, sterk vind, kraftig kulde osv. Å arbeide i dårlig vær er slitsomt og kan skape farlige omstendigheter, for eksempel glatt underlag.
- Sørg for at du kan gå og stå sikkert. Se etter eventuelle hinder ved uventet forflytting (røtter, steiner, greiner, groper, forhøyninger osv). Vær meget forsiktig ved arbeid i skrånende terreng.
- Motoren skal slås av ved forflytting over terreng som ikke skal klippes. For eksempel grusgang, stein, singel, asfalt osv.
Følg punktene over, men bruk aldri en gressklipper uten mulighet til å kunne tilkalle hjelp i tilfelle en ulykke.
Grunnleggende klippeteknikk
ADVARSEL! Påse at ikke hender og føtter kommer til skjæreutstyret når motoren er i gang.
Generelt
- Det kan være farlig å klippe gress i skråninger. Ikke bruk gressklipperen i svært bratte skråninger.
- Gressklipperen bør ikke brukes i større helling enn 30 grader.
- I skrånende terreng bør man gå vinkelrett på hellingen. Det er mye lettere å gå på tvers i en skråning enn opp og ned.
- Unngå at kniven slår mot fremmedlegemer som steiner, røttre eller liknende. Dette kan føre til at kniven blir sløv og at motorakselen blir bøyd. En bøyd aksel gir ubalanse og kraftige vibrasjoner, hvilket medfører stor risiko for at kniven løsner.
- Hvis du treffer en gjenstand eller det oppstår kraftige vibrasjoner, må maskinen stanses øyeblikkelig. Kople tennpluggkabelen fra tennpluggen. Kontroller at maskinen ikke er skadet. Reparer eventuelle skader.
- Klipp aldri mer enn 1/3 av gressets lengde. Dette gjelder spesielt i tørkeperioder. Klipp først med stor klippehøyde. Kontroller deretter resultatet og senk til egnet høyde. Hvis gresset er ekstra langt, kjører man sakte og klipper eventuelt to ganger.
Slå av motoren før klippehøyden endres.
Klippehøyden kan stilles i fem ulike stillinger, mm
Ikke still klippehøyden for lavt, da det er risiko for at knivene tar i bakken ved ujevnheter.
Montering av styre
Når du feller sammen styret, må du være forsiktig slik at ikke kabler og vaiere skades.
- Hold inne sperreknappen på läsemekanismen, og vipp opp håndtaket.
- Juster høyden på øverste del av håndtaket.
- Fell sammen håndtaket ved å holde sperreknappen inne og felle ned håndtaket.

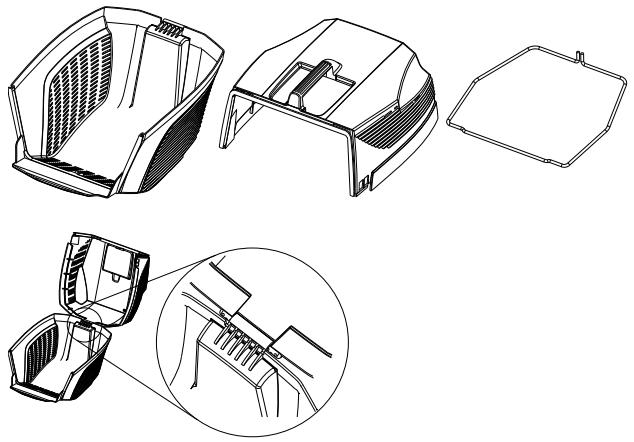

Montering av oppsamler (ikke LB48e)
- Løft den bakre skjermen og heng opp gressbeholderen.
- LB48e kan brukes med sideutkast ved å montere sideutkastet på klippekåpen.
- Løft opp sidekåpen og plasser sideutkastet på akselen.
Mulchingfunksjon
Maskiner utstyrt med oppsamler kan brukes med finhakkingsfunksjonen på følgende måte.
- Løft opp den bakre skjermen og løft bort beholderen.
- Sett mulchingpluggen i oppsamlerkanalen.
- Steng skjermen og pass på at den låses fast med mulchingpluggen.
ADVARSEL! Sørg for god luftventilasjon ved håndtering av brennstoff.
Bensin
- Bruk blyfri kvalitetsbensin. Blyholdig bensin kan brukes dersom blyfri bensin ikke finnes.
• Bruk bensin med minst 77 oktan.
- Hvis maskinen ikke brukes over en lengre periode, skal brennstofftanken tømmes og rengjøres.
Motorolje
Kontroller oljenivået før gressklipperen startes. For lavt oljenivå kan forårsake akvorlige motorskader.
- For beste resultat og funksjon, bruk HUSQVARNA firetaktsolje.
- Hvis HUSQVARNA firetaktsolje ikke er tilgjengelig, kan det brukes annen firetaktsolje av høy kvalitet. Kontakt forhandleren ved valg av olje. Vi anbefaler generelt SAE 30.
- Bruk aldri olje ment for totaktsmotorer.
Kontroller oljenivået før gressklipperen startes. For lavt oljenivå kan forårsake akvorlige motorskader.

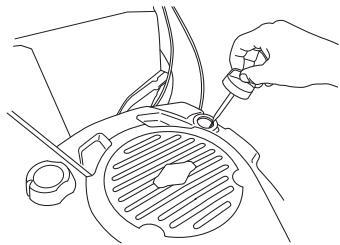

Oljenivå
Skru av oljepåfyllingslokket og kontroller oljenivået på peilepinnen som sitter på lokket.
Oljepåfyllingslokket må være skrudd helt ned for å gi et korrekt bilde av oljenivået.
Fylling av brennstoff
Det må ikke røykes eller plasseres varme objekter i nærheten av brennstoffet.
Fyll aldri brennstoff med motoren i gang.
Åpne tanklokket sakte ved påfylling av brennstoff slik at et eventuelt overtrykk forsvinner sakte.
Trekk tanklokket godt til etter bruk.
Flytt alltid maskinen fra tankingsstedet før start.
Ikke fyll på for mye bensin. La det være ca. 35 mm under tanklokket, slik at bensinen kan ekspandere.
Tørk rent rundt tanklokket. Rengjør brennstoff- og oljetanken regelmessig. Brennstofffilteret skal skiftes minst en gang årlig. Forurensninger i tankene fører til driftsforstyrrelser.
Flytt alltid maskinen ca. 3 meter fra påfyllingsstedet før start.
ADVARSEL! Før start må man legge merke til følgende:
Ikke start gressklipperen uten at kniv og samtlige deksler er montert. Ellers kan kniven løsne og forårsake personskade.
Flytt alltid maskinen fra tankingsstedet før start.
Plasser maskinen på et fast underlag. Pass på at skjæreutstyret ikke kan hekte seg opp i noe.
Sørg for at ikke uvedkommende oppholder seg i arbeidsområdet.
Start
- Trekk motorbremsebøylen helt mot det øvre håndtaket med venstre hånd.
LC48B e og LC53B e
- Ta tak i starchåndtaket med høyre hånd og dra langsomt ut startsnoren til du merker motstand (starthakene griper inn) og trekk deretter raskt og kraftig til. Surr aldri startlinen rundt hånden.
OBS! Dra ikke startsnoren helt ut og slipp heller ikke håndtaket fra helt utdratt stilling. Dette kan skade maskinen.
LC 53 Ee
LC53Ee er utstyrt med elektronisk start, som brukes på følgende måte.
- Før den elektroniske starten brukes for første gang, må batteriet lades. Se anvisninger under overskriften Vedlikehold.
- Fell inn motorbremsebøylen mot styret.
- Sett inn tenningsnøkkelen og skyv den inn.
LC48Be og LC53Be er utstyrt med knivbrems.
Gjør følgende for å få knivene til å rotere:
- Fell bremsehåndtaket ned mot håndtaket.
• Flytt bladhåndtaket til endestilling.
Maskinene er selvgående med bakhjulsdrift
For å bruke trekk på hjulene, trekker du koplingsspaken mot deg.
Driften har trinnløs regulering.
Drivverket kan kobles ut ved å trykke på knappen på kjørespaken.
- Motoren stanses ved å slippe motorbremsebøylen.
ADVARSEL! Før rengjøring, reparasjon eller inspeksjon skal du kontrollere at skjæreutstyret har stanset. Kople tennpluggkabelen fra tennpluggen.
Tenningskabelen skal alltid løsnes fra tennpluggen før reparasjon, rengjøring eller vedlikeholdsarbeid.
Luftfilter
Luftfilteret må rengjøres regelmessig for støv og smuss for å unngå:
• Forgasserforstyrrelser
- Startproblemer
• Därligere effekt
- Unødvendig slitasje på motorens deler.
• Unormalt høyt brennstofforbruk.
Et filter som har vært mye brukt kan aldri bli fullstendig rent. Derfor må det skiftes med jevne mellomrom. Et skadet luftfilter må alltid skiftes.
Rengjøring av luftfilteret
Ta av luftfilterdekselet.
Ta av luftfilteret og kontroller at det er helt. Bytt til nytt luftfilter hvis du merker at det er mangelfullt.
Rengjør filteret ved å banke det mot et plant underlag. Bruk aldri løsemiddel med petroleum, f.eks. parafin, eller trykkluft for å rengjøre filteret.
Påse ved montering at luftfilteret lukker helt tett mot filterholderen.
Tennplugg
Hvis maskinens effekt er for lav, maskinen er vanskelig å starte eller tomgangen er urolig: kontroller alltid tennpluggen først før andre tiltak iverksettes. Hvis tennpluggen har mye
belegg, rengjøres den, og kontroller samtidig at elektrodeavstanden er 0,5 mm. Tennpluggen bør skiftes etter omtrent en måneds drift eller om nødvendig tidligere.
OBS! Bruk alltid anbefalt type tennplugg! Feil tennplugg kan ødelegge stempel/sylinder.
Lyddemper
Lyddemperen er utformet for å dempe lydnivået og for å lede avgassene bort fra brukeren. Avgassene er varme og kan inneholde gnister som kan forårsake brann hvis gassene rettes mot et tørt og brennbart materiale.
Kontroller regelmessig at lyddemperen sitter fast i maskinen.
ADVARSEL! Bruk alltid kraftige hansker ved reparasjon av skjæreutstyret. Knivene er meget skarpe og kan lett forårsake kuttskader.
Ved påkjørsel mot hindringer som forårsaker havari bør skadde kniver byttes.
Bytte eller sliping av knivene bør utføres av et autorisert serviceverksted.

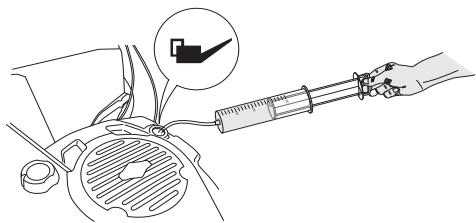

Oljeskift
Gjør slik ved bytte av olje:
- Tøm bensintanken ved å kjøre maskinen til tanken er tom.
• Kople tennpluggkabelen fra tennpluggen.
- Skru av oljepåfyllingslokket.
- Bruk oljepumpen (tilbehør) til å tømme oljetanken.
- Skru på oljepåfyllingslokket.
• Fjerne oppsamleren
- Skyv opp låsen og fjern batteridekselet.
Drivverk og girkasse
- Påse at hjul og hjulaksler er rene og frie for løv, gress osv. Det er også viktig å holde det rent rundt girkassen til drivverket.
- På maskiner med oppsamler må oppsamlersystemet fjernes først.
Løft opp den bakre skjermen og løft bort beholderen.
Fjern dekselet.
- Rengjør girkassen med en børste. Kontroller også at drivremmen og remhjulet er fri for defekter som for eksempel sprekker.

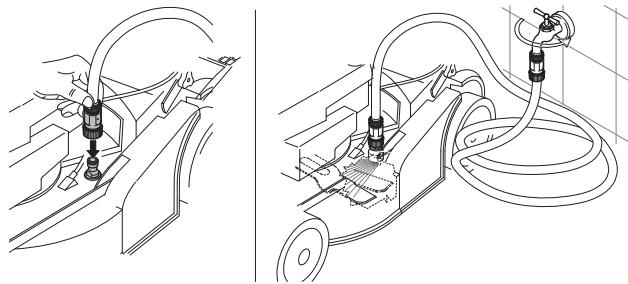

Rengjøring av klippekåpen
- Koble en vannslange til uttaket på klippekåpen.
- Start motoren og la knivbladet rotere en stund. Vannet kastes ut og rengjør klippedekselet.
Nedenfor følger noen generelle vedlikeholdsinstruksjoner.

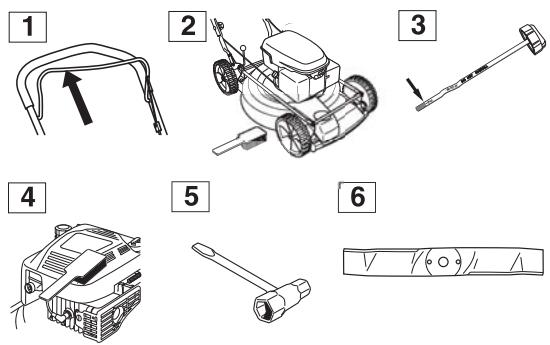

Daglig ettersyn
1 Kontroller at motorbremsebøylen fungerer sikkerhetsmessig.
2 Børst gressklipperen ren for løv, gress og liknende.
3 Kontroller oljenivået.
4 Rengjør startmotorens luftinntak. Kontroller startmotor og startsnor.
5 Kontroller at skruer og mutre er trukket til.
6 Kontroller skjæreutstyret. Bruk aldri kniver som er sløve, sprukne eller skadet.
Ukentlig ettersyn
1 Rengjør luftfilteret. Skift om nødvendig.
2 Rengjør tennpluggen. Kontroller at elektrodeavstanden er 0,51 mm.
3 Rengjør kjøleflensene på sylinderen.
Månedlig ettersyn
1 Kontroller at drivremmen er hel og uten synlige defekter.
2 Rengjør girkassen.
3 Kontroller brennstofffilteret og brennstoffslangen. Skift om nødvendig.
Tekniske data
| LC 48 e | LC 48 Be | LB 48 e |
| Motor |
| Motorprodusent | Briggs & Stratton | Briggs & Stratton | Briggs & Stratton |
| Sylindervolum, cm3: | 161 | 161 | 161 |
| Hastighet, o/min. | 2900 | 2900 | 2900 |
| Nominell motoreffekt kW (se merknad 1) | 2,7 | 2,7 | 2,7 |
| Tenningssystem |
| Tennplugg | Champion QC12YC | Champion QC12YC | Champion QC12YC |
| Elektrodeavstand, mm | 0,5 | 0,5 | 0,5 |
| Brennstoff-/smøresystem |
| Volum bensintank, liter | 1,6 | 1,6 | 1,6 |
| Volum oljetank, liter | 0,6 | 0,6 | 0,6 |
| Motorolje | SAE 30 | SAE 30 | SAE 30 |
| Vekt |
| Gressklipper med tomme tanker, kg | 42 | 44 | 38 |
| Støyutslipp |
| (se anm. 2) |
| Lydeffektnivå, mål dB(A) | 95 | 93 | 90 |
| Lydeffektnivå, garantert LWA dB(A) | 96 | 95 | 92 |
| Lydnivå |
| (se anm. 3) |
| Lydtrykknivå ved brukerens øre, dB(A) | 82 | 80 | 76 |
| Vibrasjonsnivåer |
| (se anm. 4) |
| Håndtak | 5,5 | 5,5 | 5,5 |
| Klipping |
| Klippesystem | 3 in 1 | 3 in 1 | 2 in 1 |
| Klippehøyde, mm | 25-70 | 25-70 | 25-70 |
| Klippebredde, cm | 48 | 48 | 48 |
| Kniv | Fast | Fast | Fast |
| Drift |
| Hastighet, km/h | 5,4 | 5,4 | 5,4 |
| Start |
| El-start | - | - | - |
Anm. 1: Motorens angitte effekt er gjennomsnittlig nettoeffekt (ved angitt turtall) for en typisk produksjonsmotor for motormodellen, målt ifølge SAE-standarden J1349/ISO1585. Masseproduserte motorer kan avvike fra denne verdien. Faktisk effekt for motor montert på den ferdige maskinen vil avhenge av driftshastighet, miljøbetingelser og andre verdier.
Merknad 2: Utslipp av støy til omgivelsene målt som lydeffekt ( L_WA ) ifølge EF-direktiv 2000/14/EC.
Merknad 3: Rapporterte data for ekvivalent lydtrykksnivå for maskinen har en typisk statistisk spredning (standard avvik) på 1,2 dB (A).
Merknad 4: Rapporterte data for ekvivalent vibrasjonsnivå har en typisk statistisk spredning (standard avvik) på 0,2 m/s ^2 .
TEKNISKE DATA
| LC 53 e | LC 53 Be | LC 53 Ee |
| Motor |
| Motorprodusent | Briggs & Stratton | Briggs & Stratton | Briggs & Stratton |
| Sylindervolum, cm^3 : | 161 | 161 | 161 |
| Hastighet, o/min. | 2900 | 2900 | 2900 |
| Nominell motoreffekt kW (se merknad 1) | 2,7 | 2,7 | 2,7 |
| Tenningsystem |
| Tennplugg | Champion QC12YC | Champion QC12YC | Champion QC12YC |
| Elektrodeavstand, mm | 0,5 | 0,5 | 0,5 |
| Brennstoff-/smøresystem |
| Volum bensintank, liter | 1,6 | 1,6 | 1,6 |
| Volum oljetank, liter | 0,6 | 0,6 | 0,6 |
| Motorolje | SAE 30 | SAE 30 | SAE 30 |
| Vekt |
| Gressklipper med tomme tanker, kg | 40 | 45 | 46 |
| Støyutslipp(se anm. 2) |
| Lydeffektnivå, mål dB(A) | 98 | 97 | 98 |
| Lydeffektnivå, garantert L_WA dB(A) | 98 | 98 | 98 |
| Lydnivå(se anm. 3) |
| Lydtrykknivå ved brukerens øre, dB(A) | 83 | 82 | 83 |
| Vibrasjonsnivåer(se anm. 4) |
| Håndtak, m/s^2 | 7,2 | 4,9 | 7,2 |
| Klipping |
| Klippesystem | 3 in 1 | 3 in 1 | 3 in 1 |
| Klippehøyde, mm | 25-70 | 25-70 | 25-70 |
| Klippebredde, cm | 53 | 53 | 53 |
| Kniv | Fast | Fast | Fast |
| Drift |
| Hastighet, km/h | 5,4 | 5,4 | 5,4 |
| Start |
| El-start | - | - | Ja |
Anm. 1: Motorens angitte effekt er gjennomsnittlig nettoeffekt (ved angitt turtall) for en typisk produksjonsmotor for motormodellen, målt ifølge SAE-standarden J1349/ISO1585. Masseproduserte motorer kan avvike fra denne verdien. Faktisk effekt for motor montert på den ferdige maskinen vil avhenge av driftshastighet, miljøbetingelser og andre verdier.
Merknad 2: Utslipp av støy til omgivelsene målt som lydeffekt ( L_WA ) ifølge EF-direktiv 2000/14/EC.
Merknad 3: Rapporterte data for ekvivalent lydtrykksnivå for maskinen har en typisk statistisk spredning (standard avvik) på 1,2 dB (A).
Merknad 4: Rapporterte data for ekvivalent vibrasjonsnivå har en typisk statistisk spredning (standard avvik) på 0,2 m/s ^2 .
Husqvarna AB, SE-561 82 Huskvarna, Sverige, tel: +46-36-146500, forsikrer hermed at motorgressklipperne Husqvarna LB 48 e, LC 48 e, LC 48 Be, LC 53 e, LC 53 Be og LC 53 Ee fra og med serienummer 10xxxxxxx og fremover tilsvarer forskriftene i RÅDETS DIREKTIV:
- fra 17. mai 2006, "angående maskiner" 2006/42/EC
- av 15. desember 2004 "angående elektromagnetisk kompatibilitet" 2004/108/EC.
- av 8. mai 2000 "angående utslipp av støy til omgivelsene" 2000/14/EC.
For informasjon angående støyutslippene, se kapitlet Tekniske data.
0404, SMP Svensk Maskinprovning AB, Fyrisborgsgatan 3, SE-754 50 Uppsala, har utarbeidet rapporter om bedømming av overensstemmelse i henhold til bilag VI til RÅDETS DIREKTIV av 8 mai 2000 angående utslipp av støy til omgivelsene 2000/14/EG.
Sertifikatene har nummer:
01/901/083 - Husqvarna LC 53 e, LC 53 Ee
01/901/085 - Husqvarna LC53B e
01/901/087 - Husqvarna LB48 e
01/901/086 - Husqvarna LC48B e
01/901/088 - Husqvarna LC48 e
Huskvarna, 29. desember 2009
Bengt Ahlund, Utviklingssjef (Autorisert representant for Husqvarna AB og ansvarlig for teknisk dokumentasjon.)
Merkkien selitykset
Originale instruksjoner
Original instructions
Instructions d'origine
Originale instruktioner
1152982-20
