BRUKSANVISNING LC53 E HUSQVARNA
WARNING! Maskinen kan felaktigt eller slarvigt använd vara ett farligt redskap, som kan orsaka allvarliga skador eller dödsfall för användaren eller andra.
Läs igenom bruksanvisningen noggrant och förstå innehållet innan du använder maskinen.
Använd aldrig maskinen om personer, speciellt barn, eller husdjur uppehåller sig i närheten.
Varning för utslungade föremål och rikoschetter.
Varning för roterande kniv. Akta händer och fötter.
Denna produkt överensstämmer med gällande EG-direktiv.
Varning för roterande delar. Akta händer och fötter.
Använd aldrig maskinen inomhus eller i utrymmen som saknar ventilation. Avgaserna innehåller kolmonoxid, en luktlös, giftig och livsfarlig gas.
Explosionsrisk
Tanka aldrig med motorn igång.
Mycket het yta.
Bulleremissioner till omgivningen enligt Europeiska Gemenskapens direktiv. Maskinens emission anges i kapitel Tekniska data och på dekal.
Övriga på maskinen angivna symboler/dekaler avser specifika krav för certifieringar på vissa marknader.
Använd alltid skyddshandskar.
Regelbunden rengöring krävs.
Okulär kontroll.
Tändkabeln skall alltid lossas från tändstiftet före reparation, rengöring eller underhållsarbete.
Kontroll och/eller underhåll skall utföras med motorn frånslagen, släpp motorbromsbygeln.

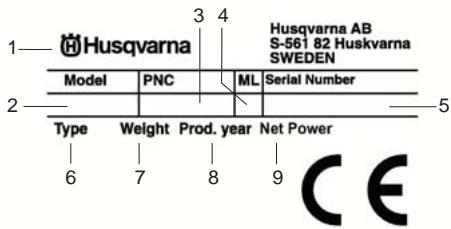

Typskylt
2—Model PNC ML Serial Number
3 4
Husqvarna AB
S-561 82 Huskvarna
SWEDEN
Type Weight Prod. year Net Power
6 7 8 9
CE
1 Tillverkare
2 Modell
3 Produktnummer
4 Revisionnummer
5 Serienummer
6 Typ
7 Vikt
8 Tillverkningsår
9 Effekt
Åtgärder före användning av ny gräsklippare
- Läs igenom bruksanvisningen noggrant.
- Kontrollera skärutrustningens montering och justering. Se anvisningar under rubrik Montering.
- Tanka och fyll på olja i motorn. Se anvisningar under rubrik bränslehantering.
VARNING! Under inga förhållanden får maskinens ursprungliga utformning ändras utan tillstånd från tillverkaren. Använd alltid originaltillbehör. Icke auktoriserade ändringar och/eller tillbehör kan medföra allvarliga skador eller dödsfall för föraren eller andra.
WARNING! En gräsklippare kan felaktigt eller slarvigt använd vara ett farligt redskap, som kan orsaka allvarlig, till och med livshotande, skada. Det är mycket viktigt att du läser och förstår innehållet i denna bruksanvisning.
WARNING! Långvarig inandning av motorns avgaser kan utgöra en hälsorisk.
Husqvarna AB arbetar ständigt med att vidareutveckla sina produkter och förbehåller sig därför rätten till ändringar beträffande bl.a. form och utseende utan föregående meddelande.
Innehåll
SYMBOLFÖRKLARING
Symbolförklaring 2
Åtgärder före användning av ny gräsklippare 3
INNEHÅLL
Innehåll 4
VAD ÄR VAD?
Vad är vad på gräsklipparen? 5
SÄKERHETSINSTRUKTIONER
Personligt skydd 6
Maskinens säkerhetsutrustning 6
Allmänna säkerhetsinstruktioner 7
Allmänna arbetsinstruktioner 8
MONTERING
EG-försäkran om överensstämmelse 18
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
Husqvarna

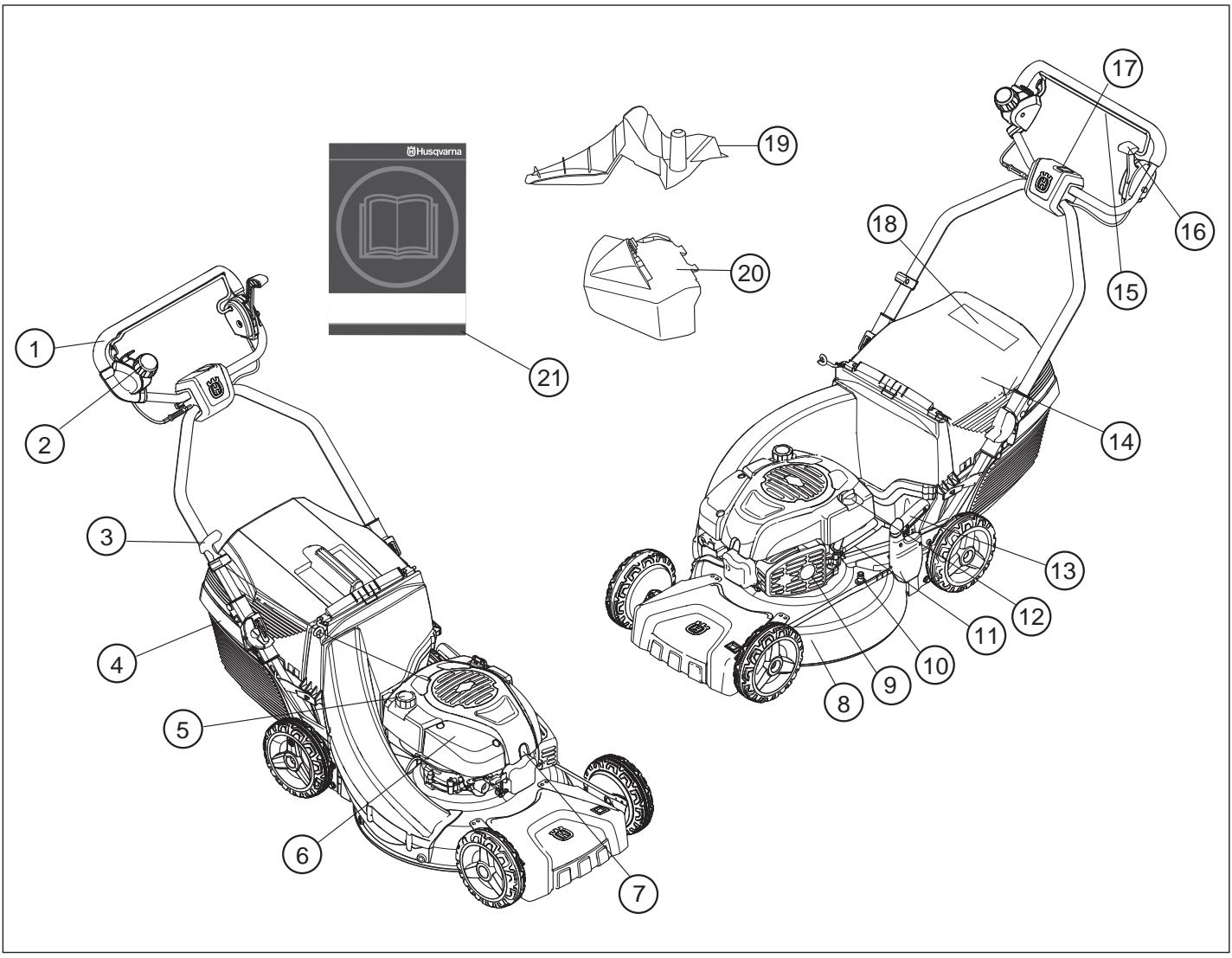

Vad är vad på gräsklipparen?
1 Handtag / styre
2 Drivning
3 Starthandtag
4 Gräsuppsamlare (ej LB48e)
5 Bränsletank
6 Luftfilter
7 Tändstift
8 Klippkåpa
9 Ljuddämpare
10 Vattenanslutning
11 Skyddskåpa
12 Oljetank
13 Klipphöjdsreglage
14 Bakre sköld (ej LB48e)
15 Motorbromsbygel
16 Knivbroms LC48B e och LC53B e
17 Elstart LC 53 Ee
18 Symboler
19 Mulchingplugg (ej LB48e)
20 Sidutkast LB 48 e
21 Bruksanvisning
SÄKERHETSINSTRUKTIONER
Personligt skydd
WARNING! Vid all användning av maskinen skall personligt skydd användas.
- Handskar ska användas när det behövs, t ex vid montering, inspektion eller rengöring av skärutrustning.
- Använd alltid kraftiga långbyxor. Bär inte kortbyxor eller sandaler och gå inte barfota.
- Använd halkfria och stadiga stövlar eller skor.
Klädseln i övrigt bör vara åtsittande utan att begränsa dina rörelsemöjligheter.
Maskinens säkerhetsutrustning
I detta avsnitt förklaras vilka maskinens säkerhetsdetaljer är, vilken funktion de har samt hur kontroll och underhåll skall utföras för att säkerställa att de är i funktion. Se kapitel Vad är vad?, för att hitta var dessa detaljer är placerade på din maskin.
WARNING! Använd aldrig en maskin med defekta säkerhetsdetaljer. Följ i detta avsnitt listade kontroll-, underhålls- och serviceinstruktioner.
Klippkåpa och skyddskåpa
Skyddskåpan är konstruerad för att minska risken för klämskador och för att fånga upp en brusten drivrem. Kontrollera att skyddskåpan är hel och att den är ordentligt fastskruvad.
Klippkåpan är konstruerad för att reducera vibrationer och för att minska risken för skärskador. Kontrollera att klippkåpan är hel och utan synbara defekter, t ex materialsprickor.
Motorbromsbygel
Motorbromsen är konstruerad för att stanna motorn. När greppet om motorbromsbygeln släpps ska motorn stanna.
- Kontrollera att motorbromsen fungerar ordentligt och är oskadd.
Placera gräsklipparen på ett stabilt plant underlag och starta den. Se till att kniven ej kan komma i kontakt med marken eller annat föremål.
Ge fullgas och släpp sedan bromsbygeln. Motorbromsen ska alltid vara justerad så att motorn stannar inom 3 sekunder. Om det inte sker så lämna in maskinen till en auktoriserad serviceverkstad för justering.
Ljuddämpare
Ljuddämparen är konstruerad för att ge så låg ljudnivå som möjligt samt för att leda bort motorns avgaser från användaren.
WARNING! Motors avgaser är heta och kan innehålla gnistor vilka kan orsaka brand. Starta därför aldrig maskinen inomhus eller nära eldfängt material!
I områden med varmt och torrt klimat kan risken för bränder vara påtaglig. Det förekommer att dessa områden regleras med lagstiftning och krav på att ljuddämparen bland annat skall vara utrustad med godkänt gnistfångarnät.
För ljuddämpare är det mycket viktigt att instruktionerna för kontroll, underhåll och service följs.
WARNING! Under samt en stund efter användning är Ijuddämparen mycket varm. Rör inte Ijuddämparen om den är varm!
- Använd aldrig en maskin som har en defekt ljuddämpare.
- Kontrollera att ljuddämparen sitter fast och är oskadad.
Skärutrustning
Undvik att kniven slår mot främmande föremål som stenar rötter eller liknande. Detta kan leda till att kniven blir slö och att motoraxeln blir krokig. Var noga med att alltid ha en väslipad och korrekt balanserad kniv. Se även anvisningar under rubrik Underhåll.
Kontrollera skärutrustningen. Använd aldrig slö, sprucken eller skadad utrustning.
Kontrollera även att knivbulten är hel och att motoraxeln inte är krokig.
WARNING! Använd aldrig en maskin med defekt säkerhetsutrustning. Maskinens säkerhetsutrustning ska kontrolleras och underhållas som beskrivits i detta avsnitt. Om din maskin inte klarar alla kontrollerna ska serviceverkstad uppsökas för reparation.
SÄKERHETSINSTRUKTIONER
Allmänna säkerhetsinstruktioner
- En gräsklippare är endast konstruerad för klippning av gräsmattor. De enda tillbehör ni får använda motorenheten som drivkälla till är de knivar vi rekommenderar i kapitel Tekniska data.
- Använd aldrig maskinen om du är trött, om du har druckit alkohol eller om du tar mediciner, som kan påverka din syn, ditt omdöme eller din kroppskontroll.
- Tänk på att användaren är ansvarig för olyckor eller faror för andra människor eller deras egendom.
WARNING! Att köra en motor i ett instängt eller dåligt ventilerat utrymme kan orsaka dödsfall genom kvävning eller kolmonoxidförgiftning.
- Vid all användning av maskinen skall personligt skydd användas. Se anvisningar under rubrik Personligt skydd.
- Använd aldrig en maskin som modifierats så att den ej längre överensstämmer med originalutförandet.
- Använd aldrig andra än i denna bruksanvisning rekommenderade tillbehör. Se anvisningar under rubrikerna Skärutrustning och Tekniska data.
WARNING! En felaktig skärutrustning kan öka risken för olyckor.
- Använd aldrig en maskin som är felaktig. Följ underhålls-, kontroll- och serviceinstruktioner i denna bruksanvisning. Vissa underhålls- och serviceåtgärder skall utföras av tränade och kvalificerade specialister. Se anvisningar under rubrik Underhåll.
• Före varje användning:
1 Kontrollera att motorbromsen fungerar ordentligt och är oskadd. Se anvisningar under rubrik Kontroll av bromsverkan.
2 Kontrollera att samtliga handtag och reglage är oskadade och fria från olja.
3 Kontrollera att ljuddämparen sitter fast och är oskadad.
4 Kontrollera att gräsklipparens samtliga detaljer är åtdragna och att de inte är skadade eller saknas.
5 Kontrollera att kniven är oskadad och inte har några sprickor. Byt kniven om det behövs.
Start
WARNING! Långvarig inandning av motorns avgaser kan utgöra en hälsorisk.
- Starta aldrig gräsklipparen utan att kniv och samtliga käpor är korrekt monterade.
- Starta aldrig maskinen inomhus. Var medveten om faran med inandning av motorns avgaser.
- Försäkra dig om att arbetsområdet är tillräckligt upplyst för att skapa en säker arbetsmiljö.
- laktta omgivningen och var säker på att det inte finns risk att människor eller djur kan komma i kontakt med skärutrustningen. Användaren är ansvarig för tillbud och risker gentemot människor och egendom.
- Placera gräsklipparen på ett stabilt plant underlag och starta den. Se till att kniven ej kan komma i kontakt med marken eller annat föremål.
• Vira aldrig startlinan runt handen.
Se anvisningar under rubrik Start och stopp.
Bränslesäkerhet
WARNING! Bränsle och bränsleångor är mycket brandfarliga. Var försiktig vid hantering av bränsle och motorolja. Tänk på brand-, explosions- och inandningsrisker.
- Tanka aldrig maskinen när motorn är i drift.
- Sörj för god ventilation vid tankning och oljepåfyllning.
- Flytta maskinen minst 3 m från tankningsstället innan du startar.
1 Om du spillt bränsle eller motorolja på maskinen. Torka av allt spill och låt bensinresterna avdunsta.
2 Om du spillt bränsle eller motorolja på dig själv eller dina kläder. Byt kläder.
3 Om maskinen läcker bränsle. Kontrollera regelbundet efter läckage från tanklock och bränsleledningar.
Transport och förvaring
- Vid längre tids förvaring och transport av gräsklippare skall bränsle- och motoroljetankarna tömmas. Hör med närmaste bensinstation var du kan göra dig av med bränsle och motoroljeöverskott.
- Förvara gräsklipparen och bränslet så att eventuellt läckage och ångor inte riskerar att komma i kontakt med gnistor eller öppen låga. Exempelvis elmaskiner, elmotorer, elkontakter/strömbrytare, värmepannor eller liknande.
SÄKERHETSINSTRUKTIONER
- Vid förvaring av bränsle skall för ändamålet speciellt avsedda och godkända behållare användas.
Allmänna arbetsinstruktioner
WARNING! Detta avsnitt behandlar grundläggande säkerhetsregler för arbete med gräsklippare. Given information kan aldrig ersätta den kunskap en yrkesman besitter i form av utbildning och praktisk erfarenhet. När du råkar ut för en situation som gör dig osäker angående fortsatt användning skall du rådfråga en expert. Vänd dig till din återförsäljare, din serviceverkstad eller en erfaren gräsklippeanvändare. Undvik all användning du anser dig otillräckligt kvalificerad för!
Grundläggande säkerhetsregler
- laktta omgivningen:
- För att säkerställa att inte människor, djur eller annat kan påverka din kontroll över maskinen.
- För att förhindra att de förutnämnda inte riskerar att komma i kontakt med skärutrustningen.
- Innan klippning påbörjas ska grenar, kvistar, stenar etc. avlägsnas från gräsmattan. Undvik att kniven slår mot främmande föremål som stenar rötter eller liknande. Detta kan leda till att kniven blir slö och att motoraxeln blir krokig.
- Lyft aldrig upp gräsklipparen eller bär omkring den när motorn är startad. Om du måste lyfta gräsklipparen, stanna först motorn och ta bort tändkabeln från tändstiftet.
- Undvik användning vid ogynnsamma väderleksförhållanden. Exempelvis tät dimma, kraftigt regn, hård vind, stark kyla, osv. Att arbeta i dåligt väder är tröttsamt och kan skapa farliga omständigheter, exempelvis halt underlag.
- Se till att du kan gå och stå säkert. Titta efter eventuella hinder vid en oväntad förflyttning (rötter, stenar, grenar, gropar, diken, osv.). laktta stor försiktighet vid arbete i sluttande terräng.
- Motorn ska stängas av vid förflyttning över terräng som inte ska klippas. Exempelvis grusgång, sten, singel, asfalt etc.
Bromsbygeln får aldrig vara permanent förankrad i handtaget när maskinen är igång.
Följ ovannämnda punkter men använd aldrig en gräsklippare utan möjlighet att kunna påkalla hjälp i händelse av olycka.
Grundläggande klippteknik
WARNING! Se till att händer och fötter inte kommer åt skärutrustningen när motorn är i gång.
Allmänt
- Gräsklippning av slänter kan vara farliga. Använd inte gräsklipparen i mycket branta slänter.
- Gräsklipparen bör inte användas vid större lutning än 30 grader.
- Vid sluttande terräng bör gångstråken läggas vinkelrätt mot lutningen. Det är mycket lättare att gå på tvären i en lutning än upp och ner.
- Innan klippning påbörjas ska grenar, kvistar, stenar etc. avlägsnas från gräsmattan.
- Lyft aldrig upp gräsklipparen eller bär omkring den när motorn är startad. Om du måste lyfta gräsklipparen, stanna först motorn och ta bort tändkabeln från tändstiftet.
- Undvik att kniven slår mot främmande föremål som stenar rötter eller liknande. Detta kan leda till att kniven blir slö och att motoraxeln blir krokig. En krokig axel ger obalans och kraftiga vibrationer, vilket medför stor risk för att kniven lossnar.
- Om något främmande föremål träffas eller om vibrationer uppstår ska du stanna maskinen. Ta bort tändkabeln från tändstiftet. Kontrollera att maskinen inte är skadad. Reparera eventuella skador.
- Klipp aldrig mer än 1/3 av gräsets längd. Detta gäller särskilt under torrperioder. Klipp först med stor klipphöjd. Kontrollera sedan resultatet och sänk till lämplig höjd. Om gräset är extra långt, kör sakta och klipp eventuellt två gånger.
- Spring aldrig med maskinen när den är igång. Man ska alltid gå med gräsklipparen.
Var extra uppmärksam när du drar maskinen mot dig under arbete.
Klipphöjd
Stäng av motorn innan klipphöjden ändras.
Klipphöjden kan ställas i fem olika lägen, mm
Ställ inte klipphöjden för lågt då det finns risk för att knivarna tar i marken vid ojämnheter.

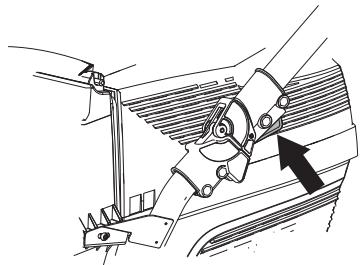

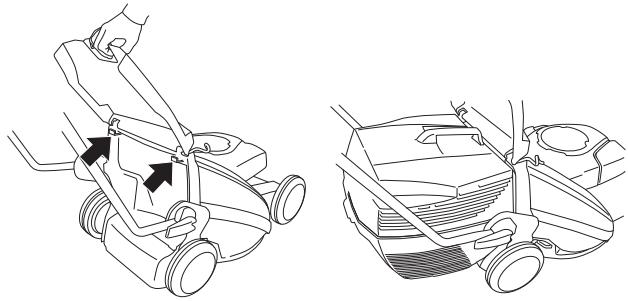

Montering av styre
När du fäller ihop styret var försiktig så att inte kablar och vajrar skadas.
- Håll spärrknappen på låsanordningen intryckt och fäll upp styret.
- Justera höjden på handtagets övre del.
- För att fälla ihop styret håll spärrknappen intryckt och fäll ner styret.
- Lyft bakre skölden och häng upp gräsbehållaren.
- LB48e kan användas med sidutkast genom att montera sidutkastet på klippkåpan.
- Lyft upp sidokåpan och placera sidutkastet på axeln.

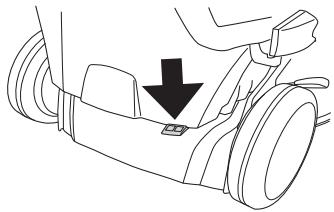

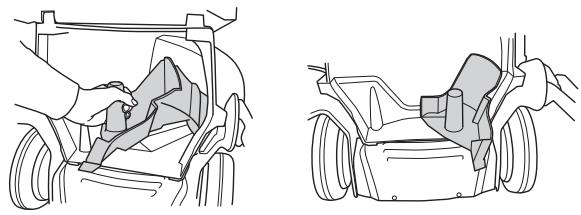

Mulchingfunktion
LB48e är en gräsklippare med mulchingfunktion.
Maskiner med uppsamlare kan användas med mulchingfunktion på följande sätt.
- Lyft upp bakre skölden och lyft bort behållaren.
- Sätt dit mulchingpluggen i uppsamlarkanalen.
- Stäng skölden och se till att den låses fast med mulchingpluggen.
WARNING! Sörj för god luftventilation vid bränslehantering.
Bensin
- Använd blyfri kvalitetsbensin. Blyhaltig bensin kan användas om blyfri bensin inte finns.
• Använd bränsle med minst 77 oktan.
- Om maskinen inte används under en längre tid skall bränsletanken tömmas och rengöras.
Motorolja
Kontrollera oljenivån innan gräsklipparen startas. En för låg oljenivå kan orsaka allvarliga motorskador.
- För bästa resultat och funktion använd HUSQVARNA fyrtaktsolja.
- Om HUSQVARNA fyrtaktsolja ej finns tillgänglig kan annan fyrtaktsolja av hög kvalitet användas. Kontakta din återförsäljare vid val av olja. I allmänhet rekommenderas SAE 30.
- Använd aldrig olja avsedd för tvåtaktsmotorer.
Kontrollera oljenivån innan gräsklipparen startas. En för låg oljenivå kan orsaka allvarliga motorskador.

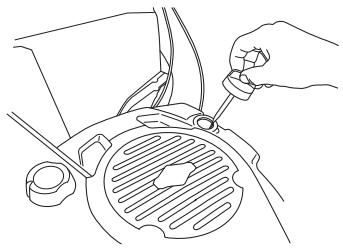

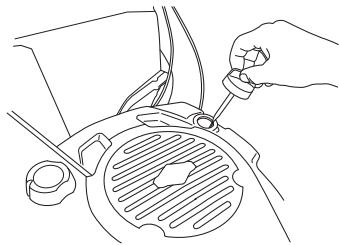

Oljenivå
Skruva loss oljepåfyllningslocket och kontrollera oljenivån på mätstickan som sitter på locket.
Oljepåfyllningslocket måste vara helt nerskruvat för att ge en korrekt bild av oljenivån.

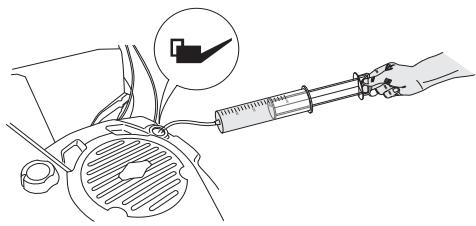

Är oljenivån låg, fyll på med motorolja upp till den övre nivån på oljestickan.
Använd endast rekommenderad motorolja. Se kapitel Tekniska data.
Tankning
WARNING! Följande försiktighetsåtgärder minskar brandrisken:
Rök inte eller placera något varmt föremål i närheten av bränsle.
Tanka aldrig med motorn igång.
Öppna tanklocket sakta vid bränslepåfyllning så att eventuellt övertryck sakta försvinner.
Drag åt tanklocket noga efter tankning.
Flytta alltid maskinen från tankningsplatsen före start.
Fyll inte på för mycket bensin. Lämna ungefär 35 mm under tanklocket så att bränslet kan expandera.
Torka rent runt tanklocken. Rengör bränsle- och oljetanken regelbundet. Bränslefiltret skall bytas minst en gång per år. Föroreningar i tankarna orsakar driftstörningar.
Flytta alltid maskinen ca 3 m från tankningsplatsen före start.
WARNING! Innan start måste följande observeras:
Starta inte gräsklipparen utan att kniv och samtliga kåpor är monterade. Kniven kan annars lossna och orsaka personskador.
Flytta alltid maskinen från tankningsplatsen före start.
Placera maskinen på ett fast underlag. Se till att skärutrustningen ej kan ta i något föremål.
Se till att inga obehöriga finns inom arbetsområdet.
Start
Se till att tändkabeln sitter ordentligt på tändstiftet.
- Drag motorbromsbygeln helt mot det övre handtaget med vänster hand.
LC48B e och LC53B e
Ställ stoppkontakten i startläge.
- Grip starchandtaget, drag med höger hand långsamt ut startlinan tills ett motstånd känns (starthakarna griper in) och gör därefter snabba och kraftfulla ryck. Vira aldrig startlinan runt handen.
OBS! Drag inte ut startlinan helt och släpp inte heller starchandtaget från helt utdraget läge. Detta kan orsaka skador på maskinen.
LC 53 Ee
LC53Ee är utrustad med elektrisk start som används på följande vis.
- Innan du använder elstarten för första gången måste batteriet laddas. Se anvisningar under rubrik Underhåll.
• Fäll in motorbromsbygeln mot styret.
- Sätt i nyckeln och tryck på nyckeln.
LC48Be och LC53Be har en knivbroms.
För att knivarna ska rotera gör på följande vis:
• Fäll in bromsbygeln mot styret.
- Skjut fram knivreglaget till sitt ändläge.
Maskinerna är självgående med drivning på bakhjulen.
För att använda drivning på hjulen dra kopplingsspaken mot dig.
Drivningen har steglös reglering.
Drivningen går även att koppla ur genom att trycka in knappen på drivningsreglaget.
- Motorn stannas genom att släppa motorbromsbygeln.
- För maskiner med elektrisk start ska nyckeln tas bort.
- Kniven slutar rotera genom att släppa bromsbygeln.
- Motorn stängs av genom att stoppkontakten förs till stoppläge.
WARNING! Före rengöring, reparation eller inspektion ska du se till att skärutrustningen har stannat. Tag bort tändkabeln från tändstiftet.
Tändkabeln skall alltid lossas från tändstiftet före reparation, rengöring eller underhållsarbete.
Luftfilter
Luftfiltret skall regelbundet rengöras från damm och smuts för att undvika:
• Förgasarstörningar
- Startproblem
- Sämre effekt
- Onödigt slitage på motorns delar.
- Onormalt hög bränsleförbrukning.
Ett länge använt luftfilter kan aldrig bli fullständigt rent. Därför måste filtret med jämna mellanrum ersättas med ett nytt. Ett skadat luftfilter måste alltid bytas ut.
Ta bort luftfiltret och kontrollera att det är helt. Byt till nytt luftfilter om du märker att det är bristfälligt.
Rengör filtret genom att knacka filtret mot ett plant underlag. Använd aldrig lösningsmedel med petroleum t.ex. fotogen, eller tryckluft för att rengöra filtret.
Se till att luftfiltret sluter helt tätt mot filterhållaren vid montering.
Tändstift
WARNING! Under samt en stund efter användning är ljuddämparen mycket varm. Rör inte ljuddämparen om den är varm!

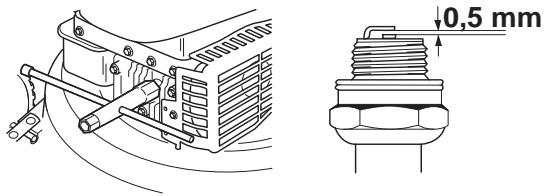

Om maskinens effekt är låg, om den är svår att starta eller om tomgången är orolig: kontrollera alltid först tändstiftet innan ytterligare åtgärder vidtages. Om tändstiftet är igensatt,
rengör det och kontrollera samtidigt att elektrodgapet är 0,5 mm. Tändstiftet bör bytas efter ungefär en månad i drift eller om nödvändigt tidigare.
OBS! Använd alltid rekommenderad tändstiftstyp! Felaktigt tändstift kan förstöra kolv/cylinder.
Ljuddämpare
Ljuddämparen är utformad för att dämpa ljudnivån och för att leda avgaserna bort från användaren. Avgaserna är heta och kan innehålla gnistor vilka kan orsaka brand om avgaserna riktas mot ett torrt och brännbart material.
Kontrollera regelbundet att ljuddämparen sitter fast på motorn.
Använd aldrig en maskin som har en defekt ljuddämpare.
VARNING! Använd alltid kraftiga handskar vid reparation av skärutrustningen. Knivarna är mycket vassa och skärskador kan mycket lätt uppstå.
Vid påkörning av hinder som förorsakar haveri bör skadade knivar bytas.
Byte eller slipning av knivarna bör utföras av en auktoriserad serviceverkstad.
Byte av olja
Motoroljan skall bytas varje år och var 25:e arbetstimme.
Vid byte av olja gör på följande sätt:
- Töm bränsletanken genom att köra maskinen tills tanken är tom.
• Ta bort tändkabeln från tändstiftet.
UNDERHÅLL
- Skruva bort oljepåfyllningslocket.
- Använd oljepumpen (tillbehör) till att tömma oljetanken.
Hör med närmaste bensinstation var du kan göra dig av med motoroljeöverskottet.
- Fyll på med ny motorolja av bra kvalitet. Se kapitel Tekniska data.
- Kontrollera oljenivån med mätstickan på oljepåfyllningslocket.
- Oljepåfyllningslocket måste vara helt nerskruvat för att ge en korrekt bild av oljenivån. Är oljenivån låg, fyll på med motorolja upp till den övre nivån på oljestickan.
Batteriet kan laddas på följande sätt:
• Ta bort uppsamlaren
- Pressa upp låsningen och ta bort batterikåpan.
- Anslut batteriladdaren och ladda batteriet max 24 timmar.
24 h
Drivning och växellåda
- Se till att hjul och hjulaxlar är rena och fria från löv, gräs etc. Det är även viktigt att hålla rent runt om växellådan till drivningen.
- På maskiner med uppsamlare måste först uppsamlarsystemet skruvas bort.
Lyft upp bakre skölden och lyft bort behållaren.
Tag loss kåpan.

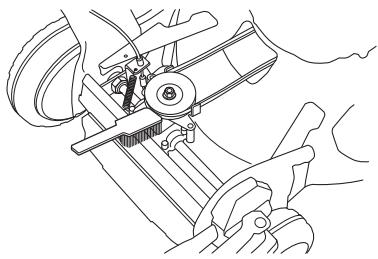

- Rengör växellådan med en borste. Kontrollera även att drivremmen och remhjulet är fria från defekter som till exempel sprickor.
- Anslut en vattenslang till klippkåpans anslutning.
- Starta maskinen och låt kniven rotera en stund. Vattnet kastas då ut och rengör klippkåpan.
Kopplingsvajern justeras genom att skruva på justerskruven.
Nedan följer några allmänna skötselinstruktioner.
Daglig tillsyn
1 Kontrollera att motorbromsbygeln fungerar säkerhetsmässigt.
2 Borsta rent gräsklipparen från löv, gräs och dylikt.
3 Kontrollera oljenivån.
4 Rengör startapparatens luftintag. Kontrollera startapparaten och startlinan.
5 Kontrollera att skruvar och muttrar är åtdragna.
6 Kontrollera skärutrustningen. Använd aldrig slöa, spruckna eller skadade knivar.

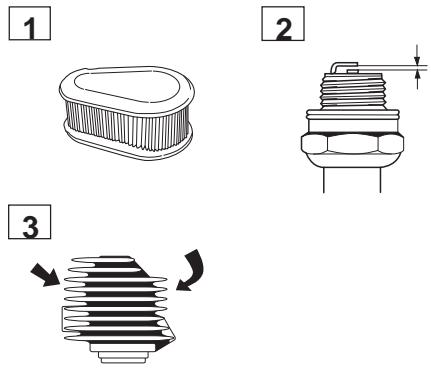

Veckotillsyn
1 Rengör luftfiltret. Byt om det behövs.
2 Rengör tändstiftet. Kontrollera att elektrodavständet är 0,51 mm.
3 Rengör kylflänsarna på cylindern.
Månadstillsyn
1 Kontrollera att drivremmen är hel och utan synbara defekter.
2 Rengör växellådan.
3 Kontrollera bränslefiltret och bränsleslangen. Byt om det behövs.
Tekniska data
| LC 48 e | LC 48 Be | LB 48 e |
| Motor |
| Motortillverkare | Briggs & Stratton | Briggs & Stratton | Briggs & Stratton |
| Cylindervolym, cm^3 | 161 | 161 | 161 |
| Varvtal, rpm | 2900 | 2900 | 2900 |
| Nominell motoreffekt, kW (se anm. 1) | 2,7 | 2,7 | 2,7 |
| Tändsystem |
| Tändstift | Champion QC12YC | Champion QC12YC | Champion QC12YC |
| Elektrodgap, mm | 0,5 | 0,5 | 0,5 |
| Bränsle-/smörjsystem |
| Volym bensintank, liter | 1,6 | 1,6 | 1,6 |
| Volym oljetank, liter | 0,6 | 0,6 | 0,6 |
| Motorolja | SAE 30 | SAE 30 | SAE 30 |
| Vikt |
| Gräsklippare med tomma tankar, kg | 42 | 44 | 38 |
| Bulleremissioner |
| (se anm. 2) |
| Ljudeffektnivå, uppmätt dB(A) | 95 | 93 | 90 |
| Ljudeffektnivå, garanterad L_WA dB(A) | 96 | 95 | 92 |
| Ljudnivå |
| (se anm. 3) |
| Ljudtrycksnivå vid användarens öra, dB(A) | 82 | 80 | 76 |
| Vibrationsnivåer |
| (se anm. 4) |
| Handtag | 5,5 | 5,5 | 5,5 |
| Klippning |
| Klippsystem | 3 in 1 | 3 in 1 | 2 in 1 |
| Klipphöjd, mm | 25-70 | 25-70 | 25-70 |
| Klippbredd, cm | 48 | 48 | 48 |
| Kniv | Fast | Fast | Fast |
| Drivning |
| Hastighet, km/h | 5,4 | 5,4 | 5,4 |
| Start |
| Elstart | - | - | - |
Anm. 1: Motors angivna märkeffekt är medelvärdet för nettoeffekten (vid det specificerade varvtalet) hos en typisk produktionsmotor för den motormodell som mätts enligt SAE-standard J1349/ISO1585. Massproducerade motorer kan avvika från detta värde. Den faktiska effekten hos den motor som är installerad i slutprodukten kommer att bero på driftshastigheten, omgivningens egenskaper och andra faktorer.
Anm. 2: Emission av buller till omgivningen uppmätt som ljudeffekt ( L_WA ) enligt EG-direktiv 2000/14/EG.
Anm. 3: Redovisade data för ljudtrycksnivå har ett typiskt spridningsmätt (standardavvikelse) på 1,2 dB(A).
Anm. 4: Redovisade data för vibrationsnivå har ett typiskt spridningsmätt (standardavvikelse) på 0,2 m/s ^2 .
TEKNISKA DATA
| LC 53 e | LC 53 Be | LC 53 Ee |
| Motor |
| Motortillverkare | Briggs & Stratton | Briggs & Stratton | Briggs & Stratton |
| Cylindervolym, cm^3 | 161 | 161 | 161 |
| Varvtal, rpm | 2900 | 2900 | 2900 |
| Nominell motoreffekt, kW (se anm. 1) | 2,7 | 2,7 | 2,7 |
| Tändsystem |
| Tändstift | Champion QC12YC | Champion QC12YC | Champion QC12YC |
| Elektrodgap, mm | 0,5 | 0,5 | 0,5 |
| Bränsle-/smörjsystem |
| Volym bensintank, liter | 1,6 | 1,6 | 1,6 |
| Volym oljetank, liter | 0,6 | 0,6 | 0,6 |
| Motorolja | SAE 30 | SAE 30 | SAE 30 |
| Vikt |
| Gräsklippare med tomma tankar, kg | 40 | 45 | 46 |
| Bulleremissioner(se anm. 2) |
| Ljudeffektnivå, uppmätt dB(A) | 98 | 97 | 98 |
| Ljudeffektnivå, garanterad L_WA dB(A) | 98 | 98 | 98 |
| Ljudnivå(se anm. 3) |
| Ljudtrycksnivå vid användarens öra, dB(A) | 83 | 82 | 83 |
| Vibrationsnivåer(se anm. 4) |
| Handtag, m/s^2 | 7,2 | 4,9 | 7,2 |
| Klippning |
| Klippsystem | 3 in 1 | 3 in 1 | 3 in 1 |
| Klipphöjd, mm | 25-70 | 25-70 | 25-70 |
| Klippbredd, cm | 53 | 53 | 53 |
| Kniv | Fast | Fast | Fast |
| Drivning |
| Hastighet, km/h | 5,4 | 5,4 | 5,4 |
| Start |
| Elstart | - | - | Ja |
Anm. 1: Motors angivna märkeffekt är medelvärdet för nettoeffekten (vid det specificerade varvtalet) hos en typisk produktionsmotor för den motormodell som mätts enligt SAE-standard J1349/ISO1585. Massproducerade motorer kan avvika från detta värde. Den faktiska effekten hos den motor som är installerad i slutprodukten kommer att bero på driftshastigheten, omgivningens egenskaper och andra faktorer.
Anm. 2: Emission av buller till omgivningen uppmätt som ljudeffekt ( L_WA ) enligt EG-direktiv 2000/14/EG.
Anm. 3: Redovisade data för ljudtrycksnivå har ett typiskt spridningsmätt (standardavvikelse) på 1,2 dB(A).
Anm. 4: Redovisade data för vibrationsnivå har ett typiskt spridningsmätt (standardavvikelse) på 0,2 m/s ^2 .
EG-försäkran om överensstämmelse
(Gäller endast Europa)
Husqvarna AB, SE-561 82 Huskvarna, Sverige, tel: +46-36-146500, försäkrar härmed att motorgräsklipparna Husqvarna LB 48 e, LC 48 e, LC 48 Be, LC 53 e, LC 53 Be och LC 53 Ee från och med serienummer 10xxxxxxx och framåt motsvarar föreskrifterna i RÅDETS DIREKTIV:
- av den 17 maj 2006 "angående maskiner" 2006/42/EG
- av den 15 december 2004 "angående elektromagnetisk kompatibilitet" 2004/108/EG.
- av den 8 maj 2000 "angående emission av buller till omgivningen" 2000/14/EG.
För information angående bulleremissionerna, se kapitel Tekniska data.
0404, SMP Svensk Maskinprovning AB, Fyrisborgsgatan 3, SE-754 50 Uppsala, Sverige, har utfärdat rapporter om bedömning av överensstämmelse enligt bilaga VI till RÅDETS DIREKTIV av den 8 maj 2000 angående emissioner av buller till omgivningen 2000/14/EG.
Certifikaten har nummer:
01/901/083 - Husqvarna LC 53 e, LC 53 Ee
01/901/085 - Husqvarna LC53B e
01/901/087 - Husqvarna LB48 e
01/901/086 - Husqvarna LC48B e
01/901/088 - Husqvarna LC48 e
Huskvarna, 29 december 2009
Bengt Ahlund, Utvecklingschef (Bemyndigad representant för Husqvarna AB samt ansvarig för tekniskt underlag.)
SYMBOLFORKLARING
Symbolforklaring
Skru oliepåfyldningslåget af, og kontrollér olieniveauet på målepinden, der sidder på låget.
- Skru oliepåfyldningslåget af.
- Skru oliepåfyldningslåget på.
• Pass på omgivelsene:
- Løp aldri med maskinen när den er i gang. Man skal alltid gå med gressklipperen.
Vær spesielt oppmerksom när du trekker maskinen mot deg mens du arbeider.
Klippehøyde
- Klipperen slutter å rotere när du slipper bremsehåndtaket.
- Motoren slås av ved at stoppekontakten föres til stoppstilling.
Justering av koplingsvaier.
Koplingsvaieren justeres ved å skru på justeringsskruen.
