KÄYTTÖOHJE LC53 E HUSQVARNA
Brugsanvisning Käyttöohje Manuel d'utilisation
LC48 e LC48B e LC53 e LC53B e LC53E e LB48 e
VAROITUS! Kone voi virheellisesti tai huolimattomasti käytettynä olla vaarallinen työväline, joka saattaa aiheuttaa käyttäjälle tai sivullisille vakavia vammoja tai kuoleman.
Lue käyttöohje huolellisesti ja ymmärrä sen sisältö, ennen kuin alat käyttää konetta.
Älä käytä konetta koskaan, jos lähettyvillä on ihmisiä, erityisesti lapsia, tai kotieläimiä.
Varo sinkoutuvia esineitä ja kimmokkeita.
Varoitus pyörivistä teristä. Varo käsiä ja jalkoja.
Tämä tuote täyttää voimassa olevan CE-direktiivin vaatimukset.
Varoitus: pyöriviä osia. Pidä kädet ja jalat poissa niiden läheltä.
Älä koskaan käytä konetta sisätiloissa tai tiloissa, joissa ei ole ilmanvaihtoa.
Pakokaasut sisältävät hiilimonoksidia, hajutonta, myrkyllistä ja hengenvaarallista kaasua.
Räjähdysvaara
Älä koskaan tankkaa moottorin käydessä.
Erittäin kuuma ulkopinta.
Melupäästöt ympäristöön Euroopan yhteisön direktiivin mukaisesti. Koneen päästöt ilmoitetaan luvussa Tekniset tiedot ja arvokilvessä.
Muita koneen tunnuksia/tarroja tarvitaan tietyillä markkina-alueilla ilmaisemaan erityisiä sertifointivaatimuksia.
Käytä aina suojakäsineitä.
Puhdistettava säännöllisesti.
Silmämääräinen tarkastus.
Sytytyskaapeli on aina irrotettava sytytystulpasta ennen korjauksia, puhdistusta tai huoltotöitä.
Tarkastus ja/tai huolto on tehtävä moottori sammutettuna, vapauta moottorijarrusanka.

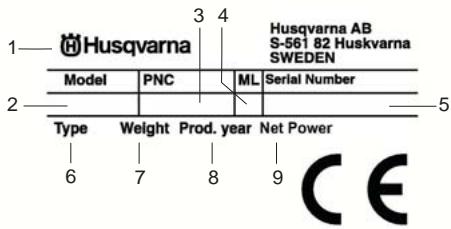

Arvokilpi
2—Model PNC ML Serial Number
3 4
Husqvarna AB
S-561 82 Huskvarna
SWEDEN
Type Weight Prod. year Net Power
6 7 8 9 CE
1 Valmistaja
2 Malli
3 Tuotenumero
4 Versionnumero
5 Sarjanumero
6 Tyyppi
7 Paino
8 Valmistusvuosi
9 Teho
Toimenpiteet ennen uuden ruohonleikkurin käyttöä.
• Lue käyttöohje huolellisesti.
- Tarkasta terälaitteen asennus ja säätö. Katso otsikon Asennus alla annetut ohjeet.
- Tankkaa ja lisää öljyä moottoriin. Katso ohjeet otsikon Polttoaineenkäsittely alta.
VAROITUS! Koneen alkuperäistä rakennetta ei missään tapauksessa saa muuttaa ilman valmistajan lupaa. Käytä aina alkuperäisiä varaosia. Hyväksymättömien muutosten ja/ tai lisävarusteiden käyttö voi aiheuttaa käyttäjälle tai muille vakavia vahinkoja tai kuoleman.
VAROITUS! Ruohonleikkuri voi virheellisesti tai huolimattomasti käytettynä olla vaarallinen laite, joka voi aiheuttaa vakavan, jopa hengenvaarallisen vamman. On erittäin tärkeää, että luet tämän käyttöohjeen ja ymmärrät sen sisällön.
VAROITUS! Moottorin pakokaasujen pitkäaikainen sisäänhengittäminen voi olla terveydelle vaarallista.
Husqvarna AB kehittää jatkuvasti tuotteitaan ja pidättää siksi itselleen oikeuden mm. muotoa ja ulkonäköä koskeviin muutoksiin ilman ennakkoilmoitusta.
Sisältö
MERKKIEN SELITYKSET
Merkkien selitykset 54
Toimenpiteet ennen uuden ruohonleikkurin käyttöä. .... 55
SISÄLTÖ
Sisältö 56
KONEEN OSAT
Ruohonleikkurin osat? 57
TURVAOHJEET
Henkilökohtainen suojaus 58
Koneen turvalaitteet 58
Yleiset turvaohjeet 59
Yleiset työohjeet 60
ASENNUS
Ohjaimen asennus 62
POLTTOAINEEN KÄSITTELY
Polttoaine 63
KÄYNNISTYS JA PYSÄYTYS
Käynnistys ja pysäytys 64
KUNNOSSAPITO
Kunnossapito 66
TEKNISET TIEDOT
Tekniset tiedot 69
EY-vaatimustenmukaisuusvakuutus 71
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
Husqvarna

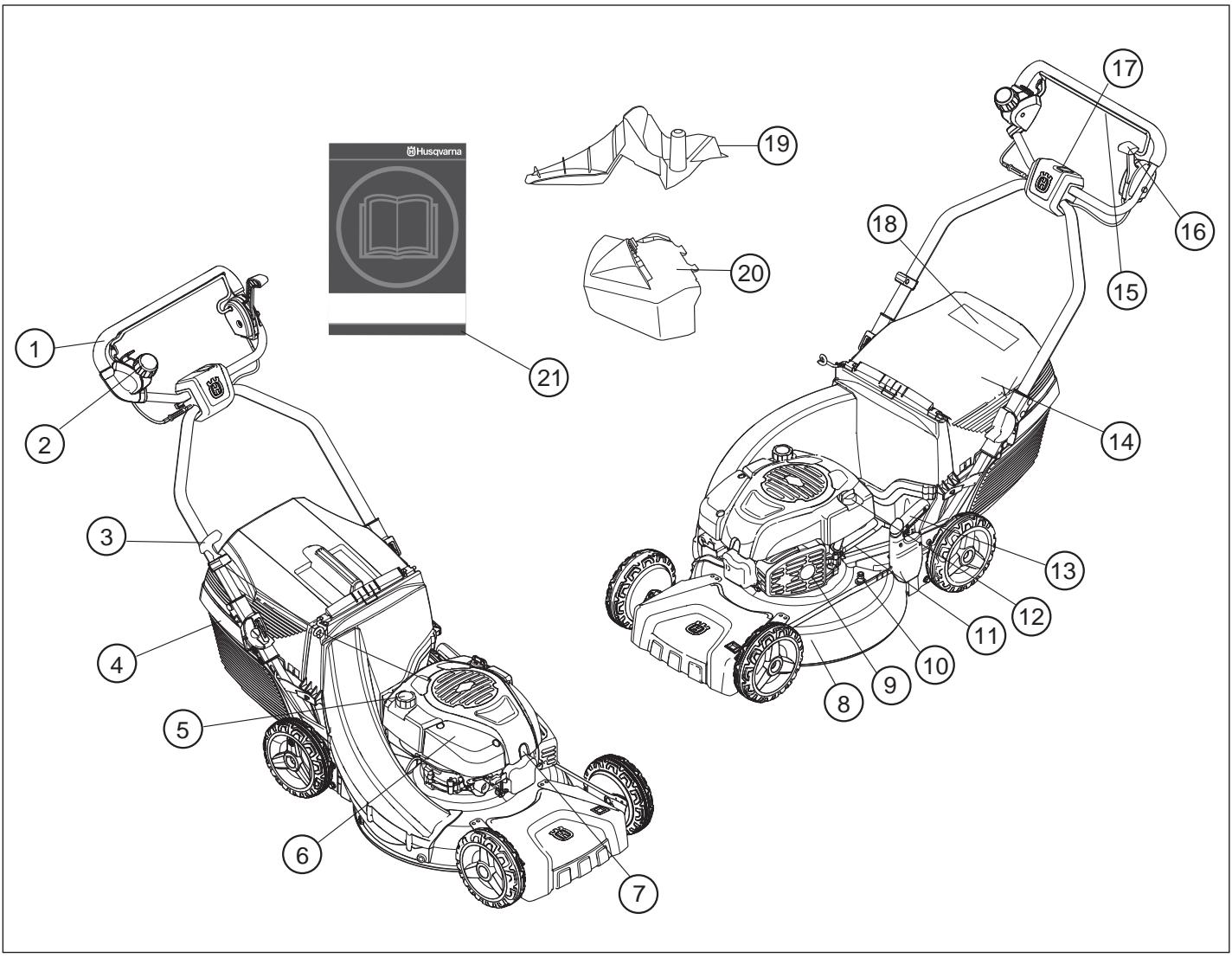

Ruohonleikkurin osat?
1 Kahva / ohjausaisa
2 Veto
3 Käynnistyskahva
4 Ruohonkerääjä (ei LB48e)
5 Polttoainesäiliö
6 Ilmansuodatin
7 Sytytystulppa
8 Leikkuukotelo
9 Äänenvaimennin
10 Vesiliitäntä
11 Suojakotelo
12 Öljysäiliö
13 Leikkuukorkeuden säädin
14 Takasuojus (ei LB48e)
15 Moottorijarrusanka
16 Teräjarru LC48B e ja LC53B e
17 Sähkökäynnistys LC 53 Ee
18 Tunnukset
19 Silppuri (ei LB48e)
20 Sivuviskuri LB 48 e
21 Käyttöohje
Henkilökohtainen suojaus
VAROITUS! Koneen kaikenlaisessa käsittelyssä on käytettävä henkilökohtaisia suojaimia.
- Käsineitä on käytettävä tarvittaessa, esim. terälaitteen asennuksen, tarkastuksen tai puhdistuksen yhteydessä.
- Käytä aina lujia pitkiä housuja. Älä käytä lyhyitä housuja tai sandaaleja, äläkä kulje paljasjaloin.
- Käytä luistamattomia ja tukevia saappaita tai kenkiä.
Vaatteiden pitää olla ihonmyötäisiä, mutta ne eivät saa vaikeuttaa liikkumista.
Koneen turvalaitteet
Tässä osassa selostetaan koneen turvalaitteet ja niiden toiminta ja annetaan tarkastus- ja kunnossapito-ohjeet, joilla varmistetaan niiden toimivuus. Katso luvusta Koneen osat, missä nämä koneet sijaitsevat koneessasi.
VAROITUS! Älä koskaan käytä konetta, jonka turvalaitteet ovat vialliset. Noudata tässä osassa lueteltuja tarkastus-, kunnossapito- ja huolto-ohjeita.
Leikkuukotelo ja suojakotelo
Suojakotelo on suunniteltu pienentämään
puristumisvammojen vaaraa sekä pysäyttämään
rikkoutuneen käyttöhihnan. Tarkasta, että suojakotelo on ehjä ja hyvin kiinnitetty.
Leikkuukotelo on suunniteltu vähentämään tärinöitä ja pienentämään viiltovammojen riskejä. Tarkasta, että leikkuukotelo on ehjä eikä siinä ole näkyviä vaurioita, esim. halkeamia materiaalissa.
Moottorijarrusanka
Moottorijarrun tehtävänä on pysäyttää moottori. Kun ote moottorijarrusangasta irrotetaan, tulee moottorin pysähtyä.
- Tarkasta, että moottorijarru toimii oikein ja on vahingoittumaton.
Sijoita ruohonleikkuri vakaalle, tasaiselle alustalle ja käynnistä se. Varmista, että terät eivät osu maahan tai muihin esineisiin.
Anna täyskaasu ja päästä sitten jarrusanka.
Moottorijarrun tulee olla siten säädetty, että moottori pysähtyy 3 sekunnin kuluessa. Jos näin ei käy, kone tulee toimittaa valtuutettuun huoltollikkeeseen säädettäväksi.
Äänenvaimennin
Äänenvaimennin pitää äänitason mahdollisimman alhaisena ja ohjaa moottorin pakokaasut käyttäjästä poispäin.
VAROITUS! Moottorin pakokaasut ovat kuumia ja voivat sisältää kipinöitä jotka voivat aiheuttaa tulipalon. Älä koskaan käynnistä konetta sisätiloissa tai lähellä tulenarkaa materiaalia!
Alueilla, joissa on lämmin ja kuiva ilmasto, voi tulipalovaara olla ilmeinen. Näillä alueilla voidaan laeilla ja vaatimuksilla säätää, että äänenvaimentimessa on mm. oltava hyväksytty kipinänsammutusverkko.
Äänenvaimentimen tarkastuksessa, kunnossapidossa ja huollossa on tärkeä noudattaa annettuja ohjeita.
VAROITUS! Äänenvaimennin on erittäin kuuma käytön aikana ja hetken aikaa sen jälkeen. Älä koske kuumaan äänenvaimentimeen!
- Älä koskaan käytä konetta, jonka äänenvaimennin on rikki.
- Tarkasta, että äänenvaimennin on kiinni ja että se on ehjä.
Terälaite
Vältä terien iskeytymistä vieraisiin esineisiin, kuten kiviin, juuriin tai vastaaviin. Se voi johtaa terien tylsymiseen ja moottorin akselin käyristymiseen. Huolehdi, että terä ovat aina hyvin hiottu ja oikein tasapainotettu. Katso myös otsikon Kunnossapito alla olevat ohjeet.
Tarkasta terälaite. Älä koskaan käytä tylsää, lohjennutta tai vaurioitunutta laitetta.
Tarkasta myös, että teräpultti on ehjä ja että moottorin akseli ei ole käyrä.
VAROITUS! Älä koskaan käytä konetta, jos sen turvalaitteet ovat rikki. Koneen turvalaitteet on tarkastettava ja pidettävä kunnossa tässä osassa esitetyllä tavalla. Jos koneessasi ilmenee tarkastettaessa puutteita, se on toimitettava huoltoliikkeeseen korjattavaksi.
Yleiset turvaohjeet
- Ruohonleikkuri on tarkoitettu vain ruohikoiden leikkaukseen. Ainoa laitteet, joiden käyttölähteenä moottoriyksikköä saatte käyttää, ovat luvussa Tekniset tiedot suosittelemamme terät.
- Älä koskaan käytä konetta, jos olet väsynyt, nauttinut alkoholia tai lääkkeitä, jotka voivat vaikuttaa näkökykyysi, harkintakykyysi tai kehosi hallintaan.
- Muista, että käyttäjä on vastuussa muille ihmisille tai heidän omaisuudelleen aiheutuneista vahingoista tai niitä uhkaavista vaaroista
VAROITUS! Moottorin käyttäminen suljetussa tai huonosti ilmastoidussa tilassa voi aiheuttaa tukehtumisesta tai hiilimonoksidimyrkytyksestä johtuvan kuoleman.
- Koneen kaikenlaisessa käsittelyssä on käytettävä henkilökohtaisia suojaimia. Katso ohjeet otsikon Henkilökohtainen suojaus alta.
- Älä koskaan käytä konetta, jota on muutettu niin, ettei sen rakenne enää ole alkuperäinen.
- Älä koskaan käytä muita kuin tässä käyttöohjeessa suositeltuja lisävarusteita. Katso otsikoiden Terälaite ja Tekniset tiedot alla annetut ohjeet.
VAROITUS! Viallinen terälaite voi lisätä onnettomuuksien vaaraa.
- Älä koskaan käytä viallista konetta. Noudata tässä käyttöohjeessa annettuja kunnossapito-, tarkastus- ja huolto-ohjeita. Tietyt kunnossapito- ja huoltotyöt on annettava koulutettujen ja pätevien asiantuntijoiden tehtäviksi. Katso otsikon Kunnossapito alla annetut ohjeet.
- Aina ennen käyttöä:
1 Tarkasta, että moottorijarru toimii oikein ja on vahingoittumaton. Katso ohjeet otsikon Jarrutehon tarkastus alta.
2 Tarkasta, että kaikki kahvat ja säätimet ovat vahingoittumattomia ja puhtaita öljystä.
3 Tarkasta, että äänenvaimennin on kiinni ja että se on ehjä.
4 Tarkasta, että ruohonleikkurin kaikki osat on kiristetty ja ne eivät ole vahingoittuneet tai poissa.
5 Tarkasta, että terä on kunnossa ja ettei siinä ole halkeamia. Vaihda terä tarvittaessa.
Käynnistys
VAROITUS! Moottorin pakokaasujen pitkäaikainen sisäänhengittäminen voi olla terveydelle vaarallista.
- Älä koskaan käynnistä ruohonleikkuria ilman, että terä ja kaikki kotelot ovat oikein asennetut.
- Älä koskaan käynnistä konetta sisätiloissa. Tiedosta moottorin pakokaasujen sisäänhengittämiseen liittyvä vaara.
- Varmista, että työskentelyalue on riittävästi valaistu, jotta työympäristö on turvallinen.
- Tarkkaile ympäristöä ja varmista, ettei terälaite pääse osumaan ihmisiiin tai eläimiin. Käyttäjä vastaa vaaratilanteista tai riskeistä, joille ihmiset ja omaisuus saattavat joutua alttiiksi.
- Sijoita ruohonleikkuri vakaalle, tasaiselle alustalle ja käynnistä se. Varmista, että terät eivät osu maahan tai muihin esineisiin.
- Älä koskaan kiedo käynnistysnarua kätesi ympärille.
Katso ohjeet otsikon Käynnistys ja pysäytys alla annetut ohjeet.
Polttoaineturvallisuus
VAROITUS! Polttoaine ja polttoainehöyryt ovat erittäin tulenarkoja. Noudata varovaisuutta polttoainetta ja moottoriöljyä käsitellessäsi. Muista palo-, räjähdys- ja sisäänhengitysvaarat.
- Älä koskaan tankkaa konetta moottorin käydessä.
- Huolehdi hyvästä ilmanvaihdosta tankkauksen ja öljyntäytön yhteydessä.
- Siirrä kone vähintään 3 metrin päähän tankkauspaikalta ennen käynnistämistä.
- Älä koskaan käynnistä konetta:
1 Jos koneelle on roiskunut polttoainetta tai moottoriöljyä. Pyyhi kaikki roiskeet pois ja anna bensiinin jäännösten haihtua.
2 Jos päällesi tai vaatteillesi on roiskunut polttoainetta tai moottoriöljyä. Vaihda vaatteet.
3 Jos koneesta vuotaa polttoainetta. Tarkasta säännöllisesti, etteivät säiliön korkki ja polttoainejohdot vuoda.
Kuljetus ja säilytys
- Pitkäaikaisen säilytyksen ja kuljetuksen ajaksi polttoaineja moottoriöljysäiliöt tulee tyhjentää. Tiedustele lähimmältä huoltoasemalta, minne ylimääräisen polttoaineen ja moottoriöljyn voi toimittaa.
- Säilytä ruohonleikkuri ja polttoaine niin, etteivät mahdolliset vuodot ja höyryt pääse kosketuksiin kipinöiden tai avotulen kanssa. Esimerkiksi sähkökoneet, sähkömoottorit, sähkökytkimet/virtakatkaisimet, lämpökattilat tai vastaavat.
- Polttoaine on säilytettävä siihen erityisesti tarkoitetuissa ja hyväksytyissä astioissa.
Yleiset työohjeet
VAROITUS! Tässä luvussa käsitellään ruohonleikkurin käytön perustavanlaatuisia turvallisuusmääräyksiä. Annetut tiedot eivät voi koskaan korvata osaamista, jonka ammattimies on hankkinut koulutuksessa ja käytännön työssä. Kun joudut tilanteeseen, jossa käytön jatkaminen tuntuu epävarmalta, on sinun kysyttävä neuvoa asiantuntijalta. Käänny jälleenmyyjäsi, huoltokorjaamosi tai kokeneen ruohonleikkurinkäyttäjän puoleen. Älä tee mitään sellaista, mihin et katso taitosi riittävän!
Yleiset turvamääräykset
• Tarkkaile ympäristöä:
- Varmistaaksesi, etteivät ihmiset, eläimet tai muut tekijät pääse vaikuttamaan koneen hallintaan.
- Estääksesi edellä mainittuja joutumasta leikkuulaitteiston kanssa kosketuksiin.
- Ennen leikkaamisen aloittamista on ruohikolta poistettava oksat, risut, kivet jne. Vältä terien iskeytymistä vieraisiin esineisiin, kuten kiviin, juuriin tai vastaaviin. Se voi johtaa terien tylsymiseen ja moottorin akselin käyristymiseen.
- Älä koskaan nosta ruohonleikkuria tai kanna sitä, kun moottori on käynnissä. Jos sinun on nostettava ruohonleikkuria, sammuta ensin moottori ja irrota sytytyskaapeli sytytystulpasta.
- Vältä käyttöä epäsuotuisissa sääoloissa. Esimerkiksi tiheässä sumussa, rankkasateessa, kovassa tuulessa, pakkasessa jne. Huonossa säässä työskentely on väsyttävää ja voi aiheuttaa vaaratekijöitä, esimerkiksi tehdä alustasta liukkaan.
- Varmista, että voit siirtyä ja seisoa turvallisesti. Katso, onko äkilliselle siirtymiselle esteitä (juuria, kiviä, oksia, kuoppia, ojia jne.). Noudata suurta varovaisuutta viettävässä maastossa työskennellessäsi.
- Moottori tulee sammuttaa, kun se siirretään sellaisen alueen yli, jota ei leikata. Esimerkiksi hiekkakäytävät, kivetys, sora, asfaltti jne.
Jarrukahva ei saa koskaan olla pysyvästi kiinnitettynä kahvaan, kun kone on käynnissä.
Noudata yllä mainittuja kohtia, mutta älä koskaan käytä ruohonleikkuria ilman mahdollisuutta avun pyytämiseen onnettomuustapauksessa.
Perusleikkaustekniikka
VAROITUS! Huolehdi, etteivät kädet ja jalat koske terälaitteeseen, kun moottori on käynnissä.
Yleistä
- Ruohonleikkuu rinteissä voi olla vaarallista. Älä käytä ruohonleikkuria hyvin jyrkissä rinteissä.
- Ruohonleikkuria ei saa käyttää alueella, jonka kaltevuus on suurempi kuin 30 astetta.
- Kaltevassa maastossa on kulku-urat tehtävä kohtisuoraan rinteeseen nähden. Rinnettä on paljon helpompi raivata poikkisuuntaan kuin ylhäältä alas.
- Ennen leikkaamisen aloittamista on ruohikolta poistettava oksat, risut, kivet jne.
- Älä koskaan nosta ruohonleikkuria tai kanna sitä, kun moottori on käynnissä. Jos sinun on nostettava ruohonleikkuria, sammuta ensin moottori ja irrota sytytyskaapeli sytytystulpasta.
- Vältä terien iskeytymistä vieraisiin esineisiin, kuten kiviin, juuriin tai vastaaviin. Se voi johtaa terien tylsymiseen ja moottorin akselin käyristymiseen. Käyrä akseli aiheuttaa epätasapainoa ja voimakkaita tärinöitä, jolloin on puolestaan suuri vaara, että terä irtoaa.
- Jos terälaite osuu johonkin vieraaseen esineeseen, tai jos kone alkaa täristä, pysäytä kone. Irrota sytytysjohto sytytystulpasta. Tarkasta, ettei kone ole vaurioitunut. Korjaa mahdolliset vauriot.
- Älä koskaan leikkaa enempää kuin 1/3 ruohon pituudesta. Tämä on tärkeää erityisesti kuivien kausien aikana. Leikkaa ensin suurella leikkuukorkeudella. Tarkasta sitten tulos ja laske sopivaan korkeuteen. Jos ruoho on hyvin pitkää, aja hitaasti ja leikkaa tarvittaessa kaksi kertaa.
TURVAOHJEET
- Älä koskaan juokse koneen kanssa, kun se on käynnissä. Ruohonleikkurin kanssa on aina käveltävä.
Ole erityisen varovainen vetäessäsi konetta itseäsi kohti työn aikana.
Leikkuukorkeus
Sammuta moottori, ennen kuin muutat leikkuukorkeutta.
Leikkuukorkeuden säätö, viisi asentoa, mm
Älä säädä leikkuukorkeutta liian matalaksi, sillä silloin terät voivat osua maahan epätasaisissa kohdissa.

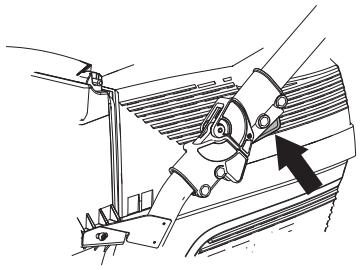

Ohjaimen asennus
Kun taitat ohjausaisan kokoon, pidä huolta etteivät kaapelit ja vaijerit vaurioidu.
- Pidä lukituslaitteen lukitusnappia pohjassa ja taita kahva ylös.
- Säädä ohjausaisan yläosan korkeus.
• Ruuvaa kahva paikalleen nupin avulla.
- Taita kahva kokoon pitämällä lukitusnappia pohjassa ja taittamalla kahva alas.
Kerääjän asennus (ei LB48e)
- Nosta takasuojus ja ripusta ruohosäiliö ylös.
- LB48e -laitetta voidaan käyttää sivuviskurin kanssa asentamalla sivuviskuri leikkuukanteen.
- Nosta sivusuojus ja aseta sivuviskuri akselille.

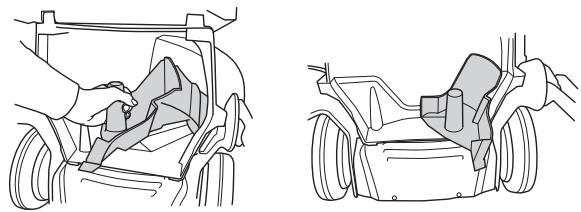

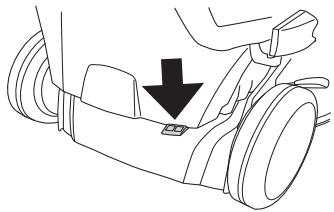

Silppuritoiminto
LB48e on ruohonleikkuri, jossa on silppuritoiminto.
Kerääjällä varustettuja koneita voi käyttää silppuamistoiminnolla seuraavasti.
- Nosta takasuojus ja nosta säiliö pois.
• Aseta silppuri keräyskanavaan.
- Sulje suojus ja varmista, että se sulkeutuu lujasti silppurin kanssa.
VAROITUS! Huolehdi hyvästä ilmanvaihdosta polttoaineita käsiteltäessä.
Bensiini
- Käytä lyijytöntä laatubensiiniä. Lyijyllistä bensiiniä voidaan käyttää, mikäli lyijytöntä bensiiniä ei ole saatavilla.
- Käytä vähintään 77-oktaanista polttoainetta.
- Jos konetta ei käytetä pitkään aikaan, on polttoainesäiliö tyhjennettävä ja puhdistettava.
Moottoriöljy
Tarkasta öljymäärä ennen ruohonleikkurin käynnistämistä. Liian vähäinen öljymäärä voi aiheuttaa vakavia moottorivahinkoja.
- HUSQVARNAn nelitahtiöljyllä saavutat parhaan tuloksen ja toiminnan.
- Jos HUSQVARNAn nelitahtiöljyä ei ole saatavilla, voidaan käyttää muuta hyvälaatuista nelitahtiöljyä. Kysy jälleenmyyjältä neuvoa öljylaadun valinnassa. Yleisesti suositellaan öljyä SAE 30.
- Älä koskaan käytä kaksitahtimoottoreille tarkoitettua öljyä.
Tarkasta öljymäärä ennen ruohonleikkurin käynnistämistä. Liian vähäinen öljymäärä voi aiheuttaa vakavia moottorivahinkoja.

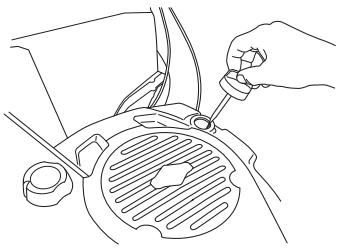

Öljymäärä
Kierrä öljyntäyttökorkki auki ja tarkasta öljymäärä korkissa olevasta mittatikusta.
Öljyntäyttökorkin on oltava kierrettynä kokonaan pohjaan asti, jotta öljymäärästä saadaan oikea kuva.
Jos öljymäärä on vähäinen, täytä moottoriöljyä öljytikun ylätasoon asti.
120 CHINA
Käytä ainoastaan suositeltua moottoriöljyä. Katso luku Tekniset tiedot.
Tankkaus
VAROITUS! Seuraavat turvatoimet vähentävät tulipalon vaaraa:
Älä tupakoi tankattaessa äläkä aseta kuumia esineitä polttoaineen lähelle.
Älä koskaan tankkaa moottorin käydessä.
Avaa polttoainesäiliön korkki hitaasti tankkauksen yhteydessä, niin että mahdollinen ylipaine häviää hitaasti.
Kiristä polttoainesäiliön korkki huolellisesti tankkauksen jälkeen.
Siirrä aina kone tankkauspaikalta ennen käynnistämistä.
Älä täytä bensiiniä liikaa. Jätä tilaa noin 35 mm tankin korkin alle niin, että polttoaine pääsee laajentumaan.
Pyyhi polttoainesäiliön korkin ympäristö puhtaaksi. Puhdista polttoaine- ja öljysäiliöt säännöllisesti. Polttoainesuodatin on vaihdettava vähintään kerran vuodessa. Säiliöissä olevat epäpuhtaudet aiheuttavat käyntihäiriöitä.
Siirrä kone aina noin 3 metrin päähän tankkauspaikalta ennen käynnistystä.
Käynnistys ja pysäytys
VAROITUS! Ennen käynnistystä on huomioitava seuraavaa:
Älä käynnistä ruohonleikkuria, elleivät terä ja kaikki kotelot ole asennettuina. Terä voi muuten irrota ja aiheuttaa henkilövahinkoja.
Siirrä aina kone tankkauspaikalta ennen käynnistämistä.
Aseta kone tukevalle alustalle. Varmista, ettei terälaite pääse osumaan mihinkään esineeseen.
Varmista, ettei työalueella ole asiaankuulumattomia.
Käynnistys
Varmista, että sytytyskaapeli on hyvin kiinni sytytystulpassa.
- Vedä moottorijarrusanka kokonaan ylempää kahvaa vasten vasemmalla kädellä.
LC48B e ja LC53B e
Aseta pysäytin käynnistysasentoon.
- Tartu käynnistyskahvasta, vedä käynnistysnarusta hitaasti oikealla kädellä, kunnes tunnet vastuksen (kytkentäkynnet tarttuvat) ja vedä sen jälkeen nopein ja voimakkain vedoin. Älä koskaan kiedo käynnistysnarua kätesi ympärille.
HUOM! Älä vedä käynnistysnarua täysin ulos äläkä irrota otetta käynnistyskahvasta, kun naru on täysin ulkona. Tämä voi vaurioittaa konetta.
LC 53 Ee
Malleissa LC53Ee on sähkökäynnistys, jota käytetään seuraavasti.
- Ennen sähkökäynnistyksen ensimmäistä käyttöä on ladattava akku. Katso otsikon Kunnossapito alla annetut ohjeet.
- Paina moottorijarrusanka ohjausaisaa vasten.
- Aseta virta-avain lukkoon ja paina näppäintä.
LC48Be ja LC53Be on varustettu teräjarrulla.
Laita leikkurit pyörimään seuraavasti:
• Taita jarrukahva alas kohti ohjausaisaa.
- Siirrä terän nuppi päätyasentoonsa.
Koneet ovat itseliikkuvia ja takavetoisia.
Kytke veto pyöriin vetämällä kytkinvipua itseesi päin.
Vetomoottori on portaattomasti säädettävissä
KÄYNNISTYS JA PYSÄYTYS
Vedon voi kytkeä pois päältä painamalla vedon ohjauksen painiketta.
- Moottori pysähtyy, kun moottorijarrusanka vapautetaan.
- Jos koneessa on sähkökäynnistys, ota avain pois.
• Leikkuri lakkaa pyörimästä, kun päästät jarrukahvan.
- Moottori sammutetaan viemällä pysäytyskosketin pysäytysasentoon.
VAROITUS! Varmista ennen koneen puhdistusta, korjausta tai tarkastusta, että terälaite on pysähtynyt. Irrota sytytysjohto sytytystulpasta.
Sytytyskaapeli on aina irrotettava sytytystulpasta ennen korjauksia, puhdistusta tai huoltotöitä.
Ilmansuodatin
Puhdistamalla ilmansuodatin säännöllisesti pölystä ja liasta vältetään seuraavat ongelmat:
- Kaasutinhäiriöt
• Käynnistysongelmat
- Tehon heikkeneminen
• Moottorin osien turha kuluminen.
- Epätavallisen korkea polttoaineenkulutus.
Pitkään käytössä ollutta ilmansuodatinta ei saa koskaan täysin puhtaaksi. Siksi ilmansuodatin on vaihdettava säännöllisin väliajoin. Vaurioitunut ilmansuodatin on aina vaihdettava.
Ilmansuodattimen puhdistus
Ota ilmansuodatinkotelo pois
Ota ilmansuodatin pois ja tarkasta, että se on ehjä. Mikäli se on huono, vaihda uusi ilmansuodatin.
Puhdista suodatin naputtamalla suodatinta tasaista alustaa vasten. Älä koskaan käytä liuotinta, joka sisältää petrolia, esim. fotogeeniä, tai paineilmaa suodattimen puhdistukseen.
Varmista asennuksessa, että ilmansuodatin kiinnittyy tiiviisti suodattimen pitimeen.
Sytytystulppa
VAROITUS! Äänenvaimennin on erittäin kuuma käytön aikana ja hetken aikaa sen jälkeen. Älä koske kuumaan äänenvaimentimeen!
Jos koneen teho on heikko, jos sitä on vaikea käynnistää, tai jos joutokäynti on levotonta: tarkasta aina ennen muita toimenpiteitä sytytystulppa. Jos sytytystulppa on karstoittunut, puhdista se ja tarkasta samalla, että kärkiväli on 0,5 mm. Sytytystulppa on vaihdettava suunnilleen kuukauden käytön jälkeen, tarvittaessa aikaisemmin.
HUOM! Käytä aina suositeltua sytytystulppaa! Väärä sytytystulppa voi tuhota männän/sylinterin.
Äänenvaimennin
Äänenvaimennin vaimentaa äänitasoa ja ohjaa pakokaasut käyttäjästä poispäin. Pakokaasut ovat kuumia ja voivat sisältää kipinöitä, jotka voivat aiheuttaa tulipalon, jos pakokaasut suunnataan kohti kuivaa ja palavaa materiaalia.
Tarkasta säännöllisesti, että äänenvaimennin on kunnolla kiinni koneessa.
Älä koskaan käytä konetta, jonka äänenvaimennin on rikki.
VAROITUS! Käytä aina lujatekoisia suojakäsineitä terälaitetta korjatessasi. Veitsiterät ovat erittäin terävät ja aiheuttavat erittäin helposti viiltohaavoja.
Jos terät vaurioituvat ajettaessa jonkin esineen päälle, terät on vaihdettava.
Terät saa vaihtaa tai teroittaa vain valtuutettu huoltoliike.
Öljynvaihto
Moottoriöljy on vaihdeltava joka vuosi ja 25 käyttötunnin välein.
Tee öljynvaihto seuraavasti:
- Tyhjennä polttoainesäiliö käyttämällä konetta kunnes säiliö on tyhjä.
- Jos teriin tarttuu jotakin työskentelyn aikana, sammuta moottori ja odota, että se pysähtyy kokonaan, ennen kuin alat puhdistaa teriä. Irrota sytytystulpan johto sytytystulpasta.

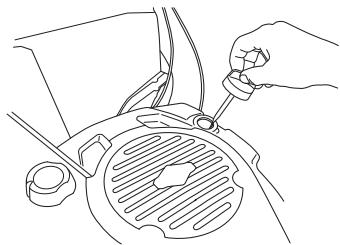

- Kierrä öljyntäyttökorkki irti.

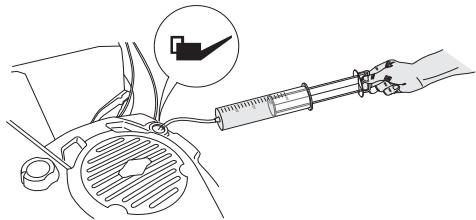

- Tyhjennä öljysäiliö öljypumpulla (lisävaruste).
Tiedustele lähimmältä huoltoasemalta, minne ylimääräisen moottoriöljyn voi toimittaa.
- Lisää uutta, hyvälaatuista öljyä. Katso luku Tekniset tiedot.
- Tarkasta öljymäärä öljyntäyttökorkin mittatikulla.
- Öljyntäyttökorkin on oltava kierrettynä kokonaan pohjaan asti, jotta öljymäärästä saadaan oikea kuva. Jos öljymäärä on vähäinen, täytä moottoriöljyä öljytikun ylätasoon asti.
- Kierrä öljyntäyttökorkki kiinni.
Akun lataus LC 53 Ee
Akku voidaan ladata seuraavasti:
- Irrota vedenkerääjä
- Työnnä lukitus auki ja poista akun suojus.

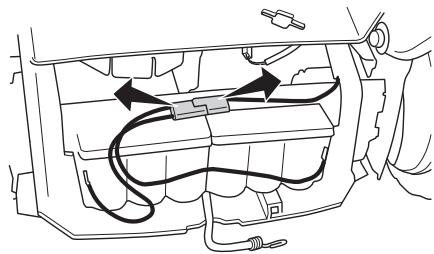

• Avaa akkukaapelin liitännät.

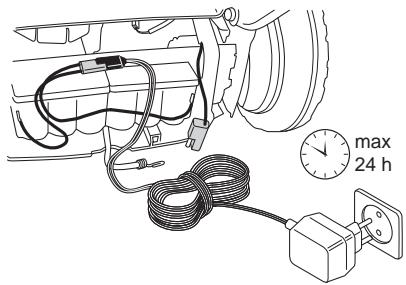

- Kytke akkulaturi ja lataa akkua enintään 24 tunnin ajan.
24 h
Veto ja vaihdelaatikko
- Varmista, että pyörät ja pyöränakselit ovat puhtaat, eikä niissä ole lehtiä, ruohoa jne. Myös vedon vaihdelaatikon ympäristö on tärkeä pitää puhtaana.
- Kerääjällä varustetuista koneista on ensin poistettava keruujärjestelmä.
Nosta takasuojus ja nosta säiliö pois.
Poista suojus.
- Puhdista vaihdelaatikko harjalla. Tarkasta myös, ettei käyttöhihnassa ja hihnapyörässä ole vaurioita, kuten esim. halkeamia.

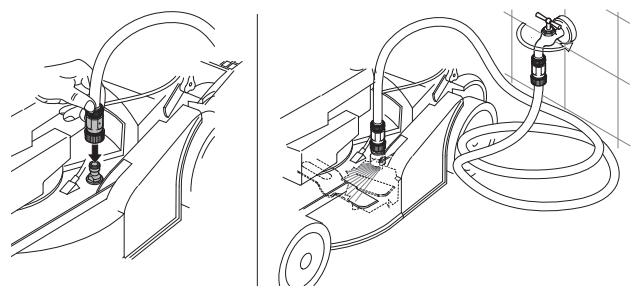

Leikkuukannen puhdistaminen
- Liitä vesiletku leikkuukannen liittimeen.
- Käynnistä moottori ja anna terän pyöriä vähän aikaa. Vesi lentää ulos ja puhdistaa leikkuusuojuksen.
Kytkentävaijerin säätäminen
Kytkentävaijeri säädetään kiertämällä säätöruuvia.
Alla on annettu joitakin yleisiä hoito-ohjeita.
Päivittäiset toimenpiteet
1 Tarkasta, että moottorijarrusanka toimii turvallisesti.
2 Harjaa ruohonleikkuri puhtaaksi lehdistä, ruohosta ja vastaavista.
3 Tarkasta öljymäärä.
4 Puhdista käynnistimen ilmanottoaukot. Tarkasta käynnistin ja käynnistysnaru.
5 Tarkasta, että ruuvit ja mutterit ovat kireällä.
6 Tarkasta terälaite. Älä koskaan käytä tylsiä, lohjenneita tai vaurioituneita veitsiteriä.
Viikoittaiset toimenpiteet
1
2
3
1 Puhdista ilmansuodatin. Vaihda tarvittaessa.
2 Puhdista sytytystulppa. Tarkasta, että kärkiväli on 0,51 mm.
3 Puhdista sylinterin jäähdytysrivat.
Kuukausittaiset toimenpiteet
1
2
3
1 Tarkasta, että käyttöhihnan on ehjä eikä siinä ole näkyviä vaurioita.
2 Puhdista vaihdelaatikko.
3 Tarkasta polttoainesuodatin ja polttoaineletku. Vaihda tarvittaessa.
Tekniset tiedot
| LC 48 e | LC 48 Be | LB 48 e |
| Moottori |
| Moottorivalmistaja | Briggs & Stratton | Briggs & Stratton | Briggs & Stratton |
| Sylinteritilavuus, cm^3 | 161 | 161 | 161 |
| Nopeus, r/min | 2900 | 2900 | 2900 |
| Moottorin nimellisteho, kW (ks. huom. 1) | 2,7 | 2,7 | 2,7 |
| Sytytysjärjestelmä |
| Sytytystulppa | Champion QC12YC | Champion QC12YC | Champion QC12YC |
| Kärkiväli, mm | 0,5 | 0,5 | 0,5 |
| Polttoaine-/voitelujärjestelmä |
| Polttoainesäiliön tilavuus, litraa | 1,6 | 1,6 | 1,6 |
| Öljysäiliön tilavuus, litraa | 0,6 | 0,6 | 0,6 |
| Moottoriöljy | SAE 30 | SAE 30 | SAE 30 |
| Paino |
| Ruohonleikkuri, tyhjät säiliöt, kg | 42 | 44 | 38 |
| Melupäästöt |
| (ks. huom. 2) |
| Äänentehotaso, mitattu dB(A) | 95 | 93 | 90 |
| Äänentehotaso, taattu LWA dB(A) | 96 | 95 | 92 |
| Äänen taso |
| (ks. huom. 3) |
| Äänenpainetaso käyttäjän korvan tasalla, dB(A) | 82 | 80 | 76 |
| Tärinätasot |
| (ks. huom. 4) |
| Kahvan | 5,5 | 5,5 | 5,5 |
| Leikkuu |
| Leikkuujärjestelmä | 3 in 1 | 3 in 1 | 2 in 1 |
| Leikkuukorkeus, mm | 25-70 | 25-70 | 25-70 |
| Leikkuuleveys, cm | 48 | 48 | 48 |
| Terä | Kiinteä | Kiinteä | Kiinteä |
| Veto |
| Nopeus, km/h | 5,4 | 5,4 | 5,4 |
| Käynnistys |
| Sähkökäynnistys | - | - | - |
Huom. 1: Moottorin ilmoitettu nimellisteho on moottorimallia edustavan tyypillisen tuotantomoottorin keskimääräinen nettoteho (rpm) mitattuna SAE-standardin J1349/ISO1585 mukaisesti. Massatuotantomoottorit voivat poiketa tästä arvosta. Lopulliseen koneeseen asennetun moottorin todellinen lähtöteho riippuu käyttönopeudesta, ympäristön olosuhteista ja muista arvoista.
Huom. 2: Melupäästö ympäristöön äänentehona (LWA) EY-direktiivin 2000/14/EG mukaisesti mitattuna.
Huom. 3: Ilmoitetuilla tiedoilla äänenpainetasosta tyypillinen tilastollinen hajonta (vakiopoikkeama) on 1,2 dB (A).
Huom. 4: Ilmoitetuilla tiedoilla tärinätasosta tyypillinen tilastollinen hajonta (vakiopoikkeama) on 0,2 m/s ^2 .
TEKNISET TIEDOT
| LC 53 e | LC 53 Be | LC 53 Ee |
| Moottori |
| Moottorivalmistaja | Briggs & Stratton | Briggs & Stratton | Briggs & Stratton |
| Sylinteritilavuus, cm^3 | 161 | 161 | 161 |
| Nopeus, r/min | 2900 | 2900 | 2900 |
| Moottorin nimellisteho, kW (ks. huom. 1) | 2,7 | 2,7 | 2,7 |
| Sytytysjärjestelmä |
| Sytytystulppa | Champion QC12YC | Champion QC12YC | Champion QC12YC |
| Kärkiväli, mm | 0,5 | 0,5 | 0,5 |
| Polttoaine-/voitelujärjestelmä |
| Polttoainesäiliön tilavuus, litraa | 1,6 | 1,6 | 1,6 |
| Öljysäiliön tilavuus, litraa | 0,6 | 0,6 | 0,6 |
| Moottoriöljy | SAE 30 | SAE 30 | SAE 30 |
| Paino |
| Ruohonleikkuri, tyhjät säiliöt, kg | 40 | 45 | 46 |
| Melupäästöt |
| (ks. huom. 2)Äänentehotaso, mitattu dB(A) | 98 | 97 | 98 |
| Äänentehotaso, taattu LWA dB(A) | 98 | 98 | 98 |
| Äänen taso |
| (ks. huom. 3)Äänenpainetaso käyttäjän korvan tasalla, dB(A) | 83 | 82 | 83 |
| Tärinätasot |
| (ks. huom. 4)Kahva, m/s^2 | 7,2 | 4,9 | 7,2 |
| Leikkuu |
| Leikkuujärjestelmä | 3 in 1 | 3 in 1 | 3 in 1 |
| Leikkuukorkeus, mm | 25-70 | 25-70 | 25-70 |
| Leikkuuleveys, cm | 53 | 53 | 53 |
| Terä | Kiinteä | Kiinteä | Kiinteä |
| Veto |
| Nopeus, km/h | 5,4 | 5,4 | 5,4 |
| Käynnistys |
| Sähkökäynnistys | - | - | Kyllä |
Huom. 1: Moottorin ilmoitettu nimellisteho on moottorimallia edustavan tyypillisen tuotantomoottorin keskimääräinen nettoteho (rpm) mitattuna SAE-standardin J1349/ISO1585 mukaisesti. Massatuotantomoottorit voivat poiketa tästä arvosta. Lopulliseen koneeseen asennetun moottorin todellinen lähtöteho riippuu käyttönopeudesta, ympäristön olosuhteista ja muista arvoista.
Huom. 2: Melupäästö ympäristöön äänentehona ( L_WA ) EY-direktiivin 2000/14/EG mukaisesti mitattuna.
Huom. 3: Ilmoitetuilla tiedoilla äänenpainetasosta tyypillinen tilastollinen hajonta (vakiopoikkeama) on 1,2 dB (A).
Huom. 4: Ilmoitetuilla tiedoilla tärinätasosta tyypillinen tilastollinen hajonta (vakiopoikkeama) on 0,2 m/s ^2 .
EY-vaatimustenmukaisuusvakuutus
(Koskee ainoastaan Eurooppaa)
Husqvarna AB, SE-561 82 Huskvarna, Sverige, tel: +46-36-146500, vakuuttaa täten, että moottiruohonleikkurit Husqvarna LB 48 e, LC 48 e, LC 48 Be, LC 53 e, LC 53 Be ja LC 53 Ee V alkaen sarjanumerosta 10xxxxxxx vastaavat NEUVOSTON DIREKTIIVIN määräyksiä:
-
- toukokuuta 2006 "koskien koneita" 2006/42/EY
-
- joulukuuta 2004 "sähkömagneettista yhteensopivuutta koskeva" direktiivi 2004/108/EEC.
-
- toukokuuta 2000 "koskien melupäästöä ympäristöön" 2000/14/EG.
Katso melupäästöjä koskevat tiedot luvusta Tekniset tiedot.
0404, SMP Svensk Maskinprovning AB, Fyrisborgsgatan 3, SE-754 50 Uppsala, on julkaissut raportteja koskien vaatimustenmukaisuuden arviointia 8. toukokuuta 2000 annetun ulkona käytettävien laitteiden melupäästöjä ympäristöön koskevan neuvoston direktiivin 2000/14/EY liitteen VI mukaisesti.
Sertifikaattien numerot ovat:
01/901/083 - Husqvarna LC 53 e, LC 53 Ee
01/901/085 - Husqvarna LC53B e
01/901/087 - Husqvarna LB48 e
01/901/086 - Husqvarna LC48B e
01/901/088 - Husqvarna LC48 e
Huskvarna 29. joulukuuta 2009
Bengt Ahlund, kehityspäällikkö (Husqvarna AB:n valtuutettu ja teknisestä dokumentaatiosta vastaava edustaja.)
Key to symbols
Alkuperäiset ohjeet Bruksanvisning i original
