Produkttype	Elektrisk kjedisag
Modell	BUC250
Merke	MAKITA
Spenning	230 V
Frekvens	50 Hz
Effekt	2000 W
Sverdlengde	40 cm
Kjedestigning	3/8 tomme
Kjedehastighet	14 m/s
Vekt	5.2 kg
Mål (L x B x H)	470 x 240 x 260 mm
Støynivå	105 dB(A)
Vibrasjon	5.0 m/s²
Motortype	Børstet
Beskyttelsesklasse	II
Kabellengde	3 m
Funksjoner	Kjedebrems, automatisk kjedesmøring, overbelastningsbeskyttelse
Husmateriale	Glassfiberforsterket plast
Oljetankvolum	200 ml
Oljetype	Biologisk nedbrytbar kjedeolje
Innhold i pakken	Sag, sverd, kjede, beskyttelsesdeksel, nøkkel

Ofte stilte spørsmål - BUC250 MAKITA

Hvordan stramme kjedet på sagen BUC250 riktig?

Løsne mutrene som fester sverdet, drei justeringsskruen til ønsket stramming (kjedet skal ligge tett mot sverdet, men kunne dreies for hånd). Stram deretter mutrene. Kontroller strammingen etter første bruk.

Hvor ofte må man skifte kjedeolje?

Fyll på kjedeolje ved hver fylling av drivstofftanken (hvis bensinmodell) eller før hver bruk for elektrisk sag. Anbefalt å bruke biologisk nedbrytbar olje for Makita-kjeder.

Hvilken olje skal brukes til sagen BUC250?

Bruk kun spesialolje for kjedisager, f.eks. Makita Chain Oil eller biologisk nedbrytbar olje. Ikke bruk brukt olje eller motorolje.

Hva gjør jeg hvis sagen ikke starter?

Kontroller strømtilkoblingen, kabelens og stikkontaktens tilstand. Hvis sagen ikke reagerer, kan overbelastningsbeskyttelsen ha utløst, eller bryteren er defekt. Kontakt servicesenter.

Hvordan rengjøre luftfilteret?

Åpne dekselet til luftfilteret, ta ut filteret. Vask det i varmt såpevann, tørk det og impregner med olje (for skumfilter). Sett det på plass. Rengjør hver 10. driftstime.

Kan jeg bruke skjøteledning til sagen BUC250?

Ja, men bruk skjøteledning med tilstrekkelig tverrsnitt (minst 1,5 mm²) og lengde ikke over 30 m. Forsikre deg om at ledningen er beregnet for utendørs bruk og har jording.

Hvordan bytte kjede på sagen BUC250?

Koble sagen fra strømmen. Løsne sverdmutrene, ta av det gamle kjedet. Legg på nytt kjede på drivhjulet og sverdet, pass på tanretningen. Juster strammingen. Stram mutrene.

Hva gjør jeg hvis kjedet setter seg fast under arbeid?

Slipp bryteren umiddelbart. Hvis kjedet sitter fast i snittet, ikke prøv å rive sagen løs – koble fra strømmen og utvid snittet med en kile. Ta ut sagen, kontroller kjede og sverd for skader.

Hvordan oppbevare sagen BUC250?

Oppbevar sagen på et tørt sted beskyttet mot fukt. Tøm oljetanken (om nødvendig), rengjør sagen for sagflis. Sett beskyttelsesdekselet på sverdet. Oppbevares utilgjengelig for barn.

Hvilke sikkerhetstiltak er viktige ved bruk av sagen BUC250?

Bruk alltid vernebriller, hørselsvern og hansker. Arbeid med begge hender, ikke overbelast sagen. Sag ikke over skulderhøyde. Kontroller jevnlig kjedebremsen og automatisk smøring. Koble fra sagen før vedlikehold.

BRUKSANVISNING BUC250 MAKITA

- Justering av sågkedjeolja

Gäller endast Europa

Kontrollering av tröghetsbroms

Starta kedjesågen.

Justering av kedjesmörjningen

Fig.4

Rengöring av oljematningshålet

NORSK (originalinstruksjoner)

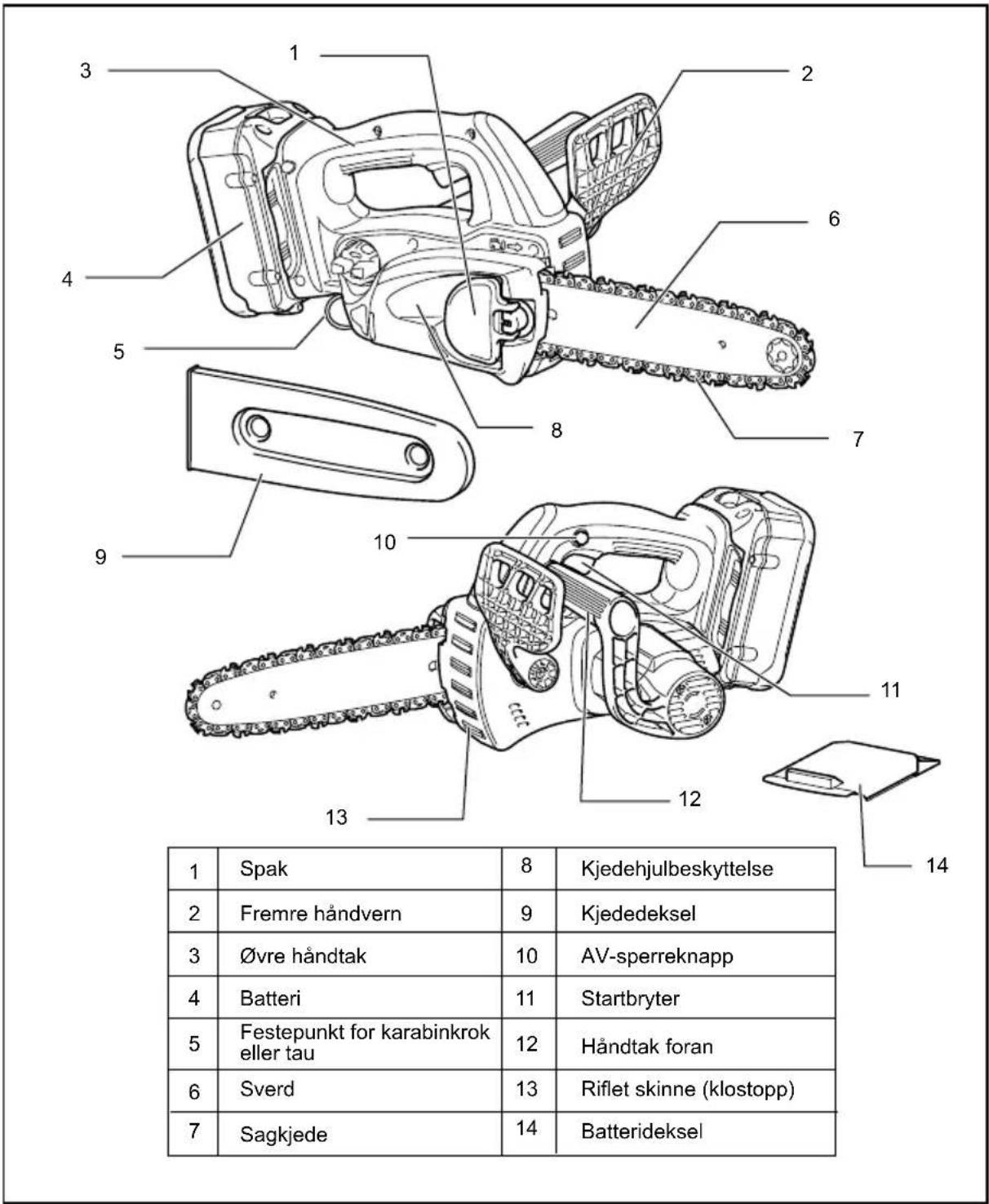

Oversiktsforklaring

1-1. Rød del	10-1. Trykk inn	17-4. Oljeseglass
1-2. Knapp	10-2. Stramme	19-1. Nedre føring
1-3. Batteri	10-3. Løsne	27-1. Felleområde
2-1. AV-sperreknapp	11-1. Spak	30-1. Felleretning
2-2. Startbryter	12-1. Trykk inn	30-2. Faresone
3-1. Fremre håndvern	12-2. Løsne	30-3. Fluktrute
3-2. Låse	13-1. Lav	31-1. Slire (kjededeksel)
3-3. Åpne	13-2. Høy	31-2. Batteri
4-1. Justeringsskrue	13-3. Innstillingshjul	35-1. Støv eller små partikler
5-1. Skyv forsiktig	13-4. Sverd	35-2. Flat skrutrekker
5-2. Sett i oppreist posisjon	13-5. Sagkjede	37-1. Kjedehjul
6-1. Trykk inn	14-1. Trykk inn	37-2. Låsering
6-2. Løsne	14-2. Stramme	38-1. Låsering
6-3. Kjedehjulbeskyttelse	16-1. Bøyle	38-2. Kjedehjul
6-4. Innstillingshjul	16-2. Reim	39-1. Utskiftingsmerke
7-1. Kjedehjul	17-1. Oljetanklokk	40-1. Børsteholderhette
8-1. Justeringsstift	17-2. Oljetankåpning	40-2. Skrutrekker
9-1. Lite hull	17-3. Oljeseglass (for påfylling av olje)

TEKNISKE DATA

Modell		BUC250		UC250D
Kjedehastighet per minutt 8,3 m/s (500 m/min) 8,3 m/s (500 m/min)
Sverdlengde 250 mm 250 mm
Type styreskinne		Neseskinne for kjedehjul	Skjæreskinne	Neseskinne for kjedehjul	Skjæreskinne
Sagkjede	Type	91VG	25AP	91VG	25AP
	Deling	3/8"	1/4"	3/8"	1/4"
	Antall drivledd 40 60 40 60
Antall tenner 6 9 6 9
Total lengde		576 mm	589 mm	577 mm	590 mm
Nettovekt		4,5 kg		4,5 kg
Merkespenning		DC 36 V		DC 36 V

• Vekt, med batteri, i henhold til EPTA-prosedyre 01/2003

END005-5

Symboler

Nedenfor ser du symbolene som brukes for dette utstyret. Forviss deg om at du forstår hva de betyr, før du begynner å bruke maskinen.

• Les bruksanvisningen.

- Bruk vernebriller.

- Bruk hørselvern.

- Bruk hjelm, vernebriller og hørselvern.

- Hold sagen med begge hender når du jobber! Det er ekstremt farlig å bruke den med én hånd!

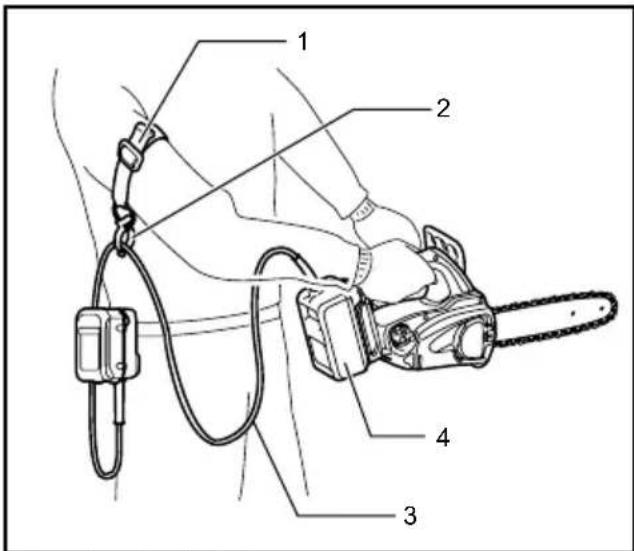

- Kan brukes med batteriomformeren BCV02

- Maksimalt tillatte skjærelengde

• Kjedets rotasjonsretning

- Oljejustering for sagkjede

Bare for EU-land Kast aldri elektroutstyr eller batteripakker i husholdningsavfallet! I henhold til EU-direktiv 2002/96/EF om kasserte elektriske og elektroniske produkter, 2006/66/EC om batterier og akkumulatorer og kasserte batterier og akkumulatorer og deres implementasjon i henhold til nasjonal lovgivning, må elektroutstyr og batterier

som ikke lenger skal brukes, samles separat og returneres til et miljøvennlig gjenvinningsanlegg.

ENE031-1

Beregnet bruk

Denne maskinen er laget for å skjære i tømmer og stokker.

ENG102-3

Støy

Typisk A-vektet lydtrykknivå er bestemt i henhold til EN60745:

Lydtrykknivå ( L_pA ): 87,3 dB(A)

Lydeffektnivå (LWA) : 95,3 dB(A)

Usikkerhet (K): 3,0 dB(A)

Bruk hørselvern.

ENG221-2

Vibrasjon

Den totale vibrasjonsverdien (triaksial vektorsum) bestemt i henhold til EN60745:

Arbeidsmåte: Saging av tre

Genererte vibrasjoner ( a_h ): 7,0 m/s ^2

Usikkerhet (K): 1,6 m/s ^2

ENG901-1

- Den angitte verdien for de genererte vibrasjonene er blitt målt i samsvar med standardtestmetoden og kan brukes til å sammenlikne et verktøy med et annet.

- Den angitte verdien for de genererte vibrasjonene kan også brukes til en foreløpig vurdering av eksponeringen.

ADVARSEL:

• De genererte vibrasjonene ved faktisk bruk av elektroverktøyet kan avvike fra den oppgitte vibrasjonsverdien, avhengig av hvordan verktøyet brukes.
  Vær påpasselig med å finne sikkerhetstiltak som beskytter operatøren, basert på en oppfatning av risiko under faktiske bruksforhold (på bakgrunn av alle sider ved brukssyklusen, som när verktøyet slås av og när det går på tomgang, i tillegg til oppstarten).

ENH030-2

Gjelder bare land i Europa

EF-samsvarserklæring

Som ansvarlig produsent erklærer Makita Corporation at følgende Makita-maskin(er):

Maskinbetegnelse:

Batteridrevet kjedesag

Modellnr./type: BUC250, UC250D

Tekniske data: Se tabellen "TEKNISKE DATA".

er av serieproduksjon og

samsvarer med følgende europeiske direktiver: 2000/14/EF, 2006/42/EF

og er produsert i samsvar med følgende standarder eller standardiserte dokumenter:

EN60745

EF-typesertifikatnr.3400780,01CE

(BUC250), No, 3400780, 03CE (UC250D)

EC-typekontrollen jf. 2006/42/EC ble utført av:

KEMA Quality GmbH

Enderstraße 92b

01277 Dresden

Tyskland

Identifikasjonsnr. 2140

Den tekniske dokumentasjonen oppbevares hos vår autoriserte representant i Europa, som er:

Makita International Europe Ltd.

Samsvarsvurderingen som er påkrevet i henhold til direktiv 2000/14/EC ble utført jf. vedlegg V.

Målt lydeffektnivå: 95,2dB (A)

Garantert lydeffektnivå: 98,0dB (A)

19.11.2010

000230

Tomoyasu Kato

Direktør

Makita Corporation

Generelle advarsler angående sikkerhet for elektroverktøy

⚠ ADVARSEL Les alle sikkerhetsadvarslene og alle instruksjonene. Hvis du ikke følger alle advarslene og instruksjonene som er oppført nedenfor, kan det føre til elektriske støt, brann og/eller alvorlige helseskader.

Oppbevar alle advarsler og instruksjoner for senere bruk.

GEB071-5

Sikkerhetsadvarsler for trådløs motorsag:

1. Hold alle kroppsdeler unna sagkjedet når motorsagen er i gang. Før du starter motorsagen må du forvisse deg om at kjedet ikke er borti noe. Et øyeblikks uoppmerksomhet mens du bruker motorsagen kan være nok til å sette fast klærne eller kroppsdeler i sagkjedet.

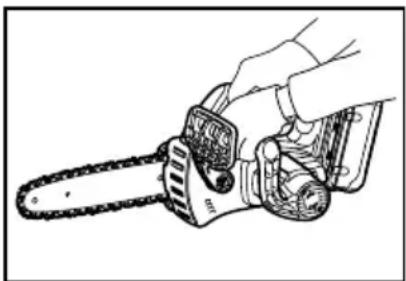

2. Du må alltid holde motorsagen med høyre hånd på det bakre håndtaket og venstre hånd på det fremre håndtaket. Hvis du holder motorsagen på motsatt vis, øker det faren for helseskader, så det må du følgelig aldri gjøre.

3. Hold elektroverktøyet bare i de isolerte gripeflatene, for sagkjedet kan komme i kontakt med skjulte ledninger. Hvis sagkjedet kommer i kontakt med strømførende ledninger, kan uisolerte deler av elektroverktøyet blir

strømførende, og gi operatøren elektrisk støt.

1. Bruk alltid vernebriller og hørselsvern. Det anbefales å bruke ytterligere verneutstyr for hode, hender, bein og føtter. Passende verneklær vil redusere personskadene som følger av flygende flis eller utilsiktet kontakt med sagkjedet.

2. Før du begynner å jobbe, må du kontrollere at motorsagen er funksjonsdyktig og i så god stand at den oppfyller sikkerhetskravene. Kontroller særlig at:

• Kjedebremsen virker som den skal
- Utkoblingsbremsen virker som den skal
- Sverdet og kjedehjulbeskyttelsen er satt riktig på
- Kjedet er slipt og strammet i samsvar med reglene

1. Ikke bruk en motorsag mens du er oppe i et tre. Hvis du bruker en motorsag mens du er oppe i et tre, kan du få helseskader.

2. Pass på alltid å ha godt fotfeste, og bruk motorsagen kun när du står på et fast, trygt og jevnt underlag. Glatte eller ustabile overflater, som f.eks. stiger, kan få deg til å miste balansen eller kontrollen over motorsagen.

3. Når du kutter en gren som står i spenn, må du være forberedt på å måtte hoppe tilbake. Når spenningen i trefibrene utløses, vil den fjærbelastede grenen kunne slå til operatøren og/eller kaste motorsagen ut av kontroll.

4. Vær ekstremt forsiktig ved kutting av buskvekster og ungtrær. Det tynne materialet kan sette seg fast i sagkjedet og piskes mot deg eller trekke deg ut av likevekt.

5. Motorsagen må kun bæres etter det fremre håndtaket, og den må være slått av og peke bort fra kroppen din. Ved transport eller lagring av motorsagen må sverdbeskytteren alltid settes på. Korrekt håndtering av motorsagen vil redusere sannsynligheten for at du ved et ulykkestilfelle kommer borti det roterende sagkjedet.

6. Følg instruksjonene for smøring, kjedestramming og skifting av tilbehør. Et kjede som ikke er strammet eller smurt på riktig måte, kan enten brekke eller øke sjansen for tilbakeslag (kickback).

7. Hold håndtakene tørre, rene og fri for olje og grease. Fete, oljete håndtak er glatte og fører til at du mister kontrollen.

8. Bruk sagen kun på tre. Ikke bruk motorsagen til annet enn det den er konstruert for (riktig bruk). For eksempel: Ikke bruk motorsagen til å kutte plast, mur eller andre byggematerialer enn tre. Hvis motorsagen brukes til andre operasjoner enn den er konstruert for, kan det resultere i farlige situasjoner.

9. Årsaker til tilbakeslag og hvordan operatøren kan forhindre dette:

Tilbakeslag kan oppstå hvis spissen av sverdet kommer borti en gjenstand, eller när treet lukker seg og klemmer fast sagkjedet i snittet.

I noen tilfeller kan det å komme borti noe med spissen føre til en plutselig motsatt rettet reaksjon, så sverdet kastes oppover og tilbake mot operatøren.

Hvis sagkjedet kommer i klem langs oversiden av sverdet, kan sverdet slås raskt tilbake mot operatøren.

Begge disse reaksjonene kan føre til at du mister kontrollen over sagen, og til at du får store helseskader. Ikke stol utelukkende på sikkerhetsanordningene som er innebygd i sagen din. Som bruker av en motorsag bør du treffe flere tiltak for å sikre at sagejobbene dine foregår uten ulykker eller skader.

Tilbakeslag er et resultat av feil bruk av maskinen og/eller feilaktige arbeidsprosedyrer eller arbeidsforhold, og kan unngås hvis man tar de rette forholdsregler (se nedenfor):

- Hold maskinen i et fast grep med begge hender, slik at tomlene og fingrene ligger rundt håndtakene på motorsagen, og hold kroppen og armene dine slik at de kan motstå kraften fra maskinen i tilfelle den slår tilbake mot deg. Kraften i tilbakeslaget kan kontrolleres av operatøren, hvis vedkommende tar sine forholdsregler. Ikke slipp motorsagen.

- Ikke len deg over verktøyet eller skjær over skulderhøyde. Da vil du unngå å komme borti med spissen, og du vil ha bedre kontroll over motorsagen i uventede situasjoner.

- Bare bruk reservesverd og -kjeder som er spesifisert av produsenten. Feil reservesverd og -kjeder kan føre til kjedebrudd og/eller tilbakeslag.

- Følg produsentens slipe- og vedlikeholdsanvisninger for sagkjedet. Hvis du reduserer høyden på rytterne kan du komme til å øke faren for tilbakeslag.

1. Ikke start motorsagen mens kjededekslet monteres.Hvis motorsagen blir startet mens kjededekslet monteres, kan kjededekslet bli kastet ut. Dette kan medføre personskader og

skader på gjenstander i området rundt brukeren.

TA VARE PÅ DISSE INSTRUKSENE.

ADVARSEL:

Selv om du har brukt produktet mye og føler deg fortrolig med det, er det likevel svært viktig at du følger nøye de retningslinjene for sikkerhet som er utarbeidet for dette produktet. MISBRUK av verktøyet eller mislighold av sikkerhetsreglene i denne brukerhåndboken kan resultere i alvorlige helseskader.

ENC007-7

VIKTIGE SIKKERHETSINSTRUKSJONER

FOR BATTERIET

1. Før du begynner å bruke batteriet, må du lese alle anvisninger og forsiktighetsregler på (1) batteriladeren, (2) batteriet og (3) det produktet batteriet skal brukes i.
2. Ikke ta fra hverandre batteriet.
3. Hvis driftstiden er blitt vesentlig kortere, må du omgående slutte å bruke maskinen. Hvis ikke kan resultatet bli overoppheting, mulige forbrenninger eller til og med en eksplosjon.
4. Hvis du får elektrolytt i øynene, må du skylle dem med store mengder rennende vann og oppsøke lege med én gang. Denne typen uhell kan føre til varig blindhet.
5. Ikke kortslutt batteriet.

(1) Ikke berør batteripolene med ledende materialer.
(2) Ikke lagre batteriet i samme beholder som andre metallgjenstander, som for eksempel spiker, mynter osv.
(3) Ikke la batteriet komme i kontakt med vann eller regn.

En kortslutning av batteriet kan føre til et kraftig strømstøt, overoppheting, mulige forbrenninger og til og med til at batteriet går i stykker.

1. Ikke lagre maskinen og batteriet på steder hvor temperaturen kan komme opp i eller overskride 50 °C (122 °F).
2. Ikke sett fyr på batteriet, ikke engang om det er sterkt skadet eller helt utslitt. Batteriet kan eksplodere hvis det begynner å brenne.
3. Vær forsiktig så du ikke mister batteriet eller utsetter det for slag.
4. Ikke bruk batterier som er skadet.

TA VARE PÅ DISSE INSTRUKSENE.

Tips for å opprettholde maksimal batterilevetid

1. Lad batteriet igjen før det er fullstendig utladet. Hold alltid opp å bruke maskinen når du merker at det er lite strøm på batteriet. Sett batteriet til lading.
2. Et helt oppladet batteri må aldri settes til ny lading. Overopplading forkorter batteriets levetid.
3. Lad batteriet ved romtermperatur ved 10 ° C - 40 ° C (50 ° F - 104 ° F). Hvis batteriet er varmt, må det få avkjøle seg før lading.
4. Lad batteriet én gang hver sjette måned hvis det ikke blir brukt i en lengre periode.

FUNKSJONSBESKRIVELSE

⚠️FORSIKTIG:

- Forviss deg alltid om at maskinen er slått av og batteriet tatt ut før du justerer maskinen eller kontrollerer dens mekaniske funksjoner.

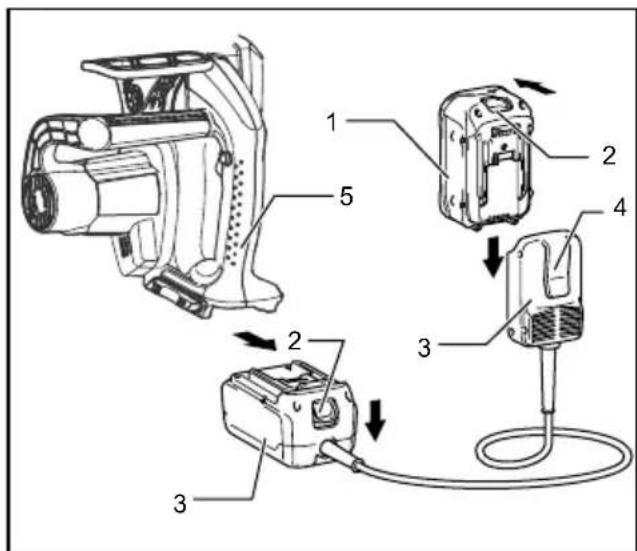

Sette inn eller ta ut batteri

⚠️FORSIKTIG:

- Hold godt rundt maskinen og batteriet når du setter inn eller tar ut batteriet. Hvis du mister ned maskinen eller batteriet, kan dette forårsake personskader eller skader på maskinen/batteriet.

Fig.1

- Maskinen må alltid slås av før du setter inn eller tar ut batteriinnsatsen.

- Ta ut batteriinnsatsen ved å trekke den ut av maskinen mens du skyver knappen foran på innsatsen.

- Når du skal sette inn batteriet, må du plassere tungen på batteriet på linje med sporet i huset og skyve batteriet på plass. Batteriet må alltid skyves helt inn til det går i grep med et lite klikk. Hvis du kan se den røde delen på oversiden av knappen, er det ikke gått skikkelig i lås. Sett batteriet helt inn, så langt at den røde delen ikke lenger er synlig. Hvis dette ikke gjøres, kan batteriet komme til å falle ut av verktøyet og skade deg eller andre som oppholder seg i nærheten.

- Ikke bruk makt när du setter inn batteriet. Hvis batteriet ikke glir lett inn, er det fordi det ikke settes inn på riktig måte.

Bryterfunksjon

⚠️FORSIKTIG:

- Før du setter batteriet inn i maskinen, må du alltid kontrollere at startbryteren aktiverer maskinen på riktig måte og går tilbake til "AV"-stilling når den slippes.

Fig.2

Sagen har en AV-sperreknapp for å hindre at startbryteren trykkes ved en feiltakelse.

Trykk på AV-sperreknappen og startbryteren for å starte sagen. Slipp startbryteren for å stoppe verktøyet.

Kontroll av kjedebremsen

MERK:

- Hvis motorsagen ikke starter, må kjedebremsen løsnes. Trekk det fremre håndvernet så langt bakover at du merker at motoren griper.

Hold motorsagen med begge hender når du slår den på. Hold det øvre håndtaket med høyre hånd og det fremre håndtaket med venstre hånd. Sverd og kjede må ikke berøre noen gjenstander.

Trykk først på AV-sperreknappen og deretter på startbryteren. Sagkjedet starter umiddelbart.

Fig.3

Skyv det fremre håndvernet forover med håndbaken. Sagkjedet må stoppe umiddelbart.

⚠️FORSIKTIG:

- Hvis sagkjedet ikke stopper umiddelbart når denne testen utføres, må ikke sagen brukes. Rådfør deg med et MAKITA-spesialverksted.

Slipp startbryteren helt. Sagkjedet må stoppe i løpet av ett sekund.

⚠️FORSIKTIG:

- Hvis sagkjedet ikke stopper i løpet av ett sekund när denne testen utføres, må sagen ikke brukes. Rådfør deg med et MAKITA-spesialverksted.

Justere kjedesmøringen

Fig.4

Du kan justere tilførselshastigheten fra oljepumpen med justeringsskruen. Oljemengden kan justeres med universalnøkkelen.

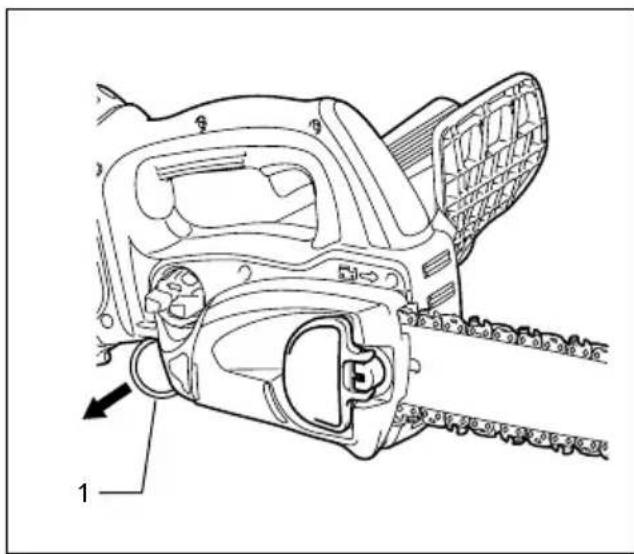

Karabinkrok (festepunkt for tau)

Karabinkroken (festepunkt for tau) brukes for å henge opp verktøyet. Før du tar i bruk karabinkroken, drar du den ut og fester den med et tau.

Maskinen er utstyrt med et beskyttelsessystem som automatisk bryter utgangsstrømmen for at batteriet skal vare lenge.

Maskinen kan stoppe under bruk når maskinen og/eller batteriet er i nedenstående situasjon. Dette skyldes at beskyttelsessystemet er aktivert og betyr ikke at det er noe feil med maskinen.

- Når maskinen er overbelastet:

Slipp startbryteren og fjern årsaken til overbelastningen, og trykk så på startbryteren igjen for å starte maskinen på nytt. Hvis maskinen ikke fungerer selv etter at du har trykket på startbryteren, er batteriets beskyttelsessystem fortsatt aktivt. Lad batteriet før bruk.

- Når det er lite strøm igjen på batteriet:

Lad batteriet.

Indikator for gjenværende batterinivå (kun for modellene med batteri BL3622A)

Batteriet BL3622A er utstyrt med en indikator for gjenværende batterinivå.

Trykk på knappen CHECK for vise det gjenværende batterinivået. Indikatorlampene lyser i ca. tre sekunder.

- Den angitte kapasiteten kan være lavere enn det faktiske nivået mens verktøyet brukes, eller like etter at det har vært i bruk.

- Det angitte nivået kan avvike noe fra den faktiske kapasiteten alt etter bruksforholdene og den omgivende temperaturen.

MONTERING

⚠️FORSIKTIG:

- Forviss deg alltid om at maskinen er slått av og batteriet tatt ut før du utfører noe arbeid på maskinen.

Montere eller fjerne sagkjedet

⚠️FORSIKTIG:

- Forviss deg alltid om at maskinen er slått av og batteriinnsatsen er tatt ut før du monterer eller fjerner sagkjedet. - Bruk alltid hansker när du monterer eller demonterer sagkjedet.

1. Når du skal fjerne sagkjeden, skyver du hendelen forsiktig i pilens retning, slik at den kan frigjøres fra den låste posisjonen. Beveg deretter hendelen til oppreist posisjon, som vist i figuren.

Fig.5

Fig.6

1. Trykk på hendelen og drei den mot klokken (mens den er trykket inn) for å løsne mutteren, inntil kjedehjulbeskyttelsen løsner. (Når spaken trykkes inn, passer den i sporet i mutteren.)
2. Drei innstillingshjulet mot klokken for å løsne sagkjedestrammingen.
3. Ta av kjedehjulbeskyttelsen.
4. Fjern sagkjedet og sverdet fra sagen.
5. For å montere sagkjedet, må du legge den ene enden av kjedet rundt spissen på sverdet og den andre enden rundt kjedehjulet.

Fig.7

Når du har kommet så langt, må du montere sagkjedet som vist på figuren, fordi det roterer i pilens retning.

1. Sett sverdet på plass på kjedesagen
2. Drei innstillingshjulet mot klokken for å skyve justeringsstiften i pilretningen.

Fig.8

1. Sett kjedehjulbeskyttelsen på motorsagen slik at justeringsstiften er i det lille hullet i sverdet.

Fig.9

1. Trykk inn spaken og drei den så langt som mulig med klokken for å stramme mutteren. Drei den deretter omtrent en kvart omdreining mot klokken for å løsne mutteren litt.

Fig.10

Justere strammingen av sagkjedet

Fig.11

Sagkjedet kan bli løsere etter mange timers bruk. Fra tid til annen må du kontrollere strammingen av sagkjedet

før bruk.

Sett spaken i hevet stilling.

Fig.12

Trykk inn spaken. Mens spaken er trykket inn, må du dreie den en kvart omdreining mot klokken for å løsne den litt. (Når spaken trykkes inn, passer den i sporet i mutteren.)

Fig.13

Drei på innstillingshjulet for å justere strammingen av sagkjedet. Grip sagkjedet på midten av sverdet og løft det opp. Klaringen mellom sverdet og undersiden av leddene i sagkjedet bør være ca. 2 - 4 mm. Hvis klaringen ikke er ca. 2 - 4 mm, må du dreie litt på innstillingshjulet som holder sverdet. På dette tidspunktet må du justere mens spissen av sverdet peker svakt oppover.

Fig.14

Sett spaken tilbake til utgangsposisjon.

⚠️FORSIKTIG:

• Alt for stramt sagkjede kan forårsake brudd, slitasje på sverdet og brudd på innstillingshjulet.
• Montering eller fjerning av sagkjedet bør utføres på et rent sted helt uten sagflis eller liknende.

Batteriadapter (tilbehør)

- Før du tar i bruk batteriadapteren, må du lese alle instruksjonene for verktøyene batteriet skal brukes i.

- Når du skal lade et batteri, må du først ta det ut av batteriadapteren. Batteriet skal ikke lades mens batteriadapteren er i bruk.

Installere eller fjerne batteriadapteren

• Maskinen må alltid slås av før du setter inn eller tar ut batteriadapteren.
• For å ta ut batteriadapteren må du trekke den ut av maskinen mens du skyver knappen på forsiden av adapteren.
• Sett inn batteriadapteren ved å plassere tungen på batteriadapteren på linje med sporet i huset og skyve batteriadapteren på plass. Batteriadapteren må skyves helt inn til den går i inngrep med et lite klikk. Hvis du kan se den røde delen på oversiden av knappen, er den ikke gått skikkelig i lås. Sett batteriet helt inn, så langt at den røde delen ikke lenger er synlig. Hvis dette ikke gjøres, kan batteriadapteren falle ut av maskinen og skade deg eller andre som oppholder seg i nærheten.
• Ikke bruk makt når du setter inn batteriadapteren. Hvis batteriadapteren ikke glir lett inn, er det fordi den ikke settes inn på riktig måte.
• Batteriet settes inn eller tas ut av batteriadapteren på samme måte som på andre verktøy.
• Trykk kroken så langt ned som mulig när batteriadapteren er festet på midjebeltet eller et lignende objekt.

Armstroppkrok (tilbehør)

⚠️FORSIKTIG:

- Ikke fest holderen til armstroppkroken til noe annet enn skjøteledningen. Hvis du ikke retter deg etter dette, kan det resultere i en ulykke eller helseskader.

Å bruke armstroppkroken bidrar til å redusere risikoen for utilsiktet å kappe skjøteledningen fordi den henger løst.

Fest armstroppkrokbåndet godt på armen din og legg skjøteledningen gjennom holderen. Lengden av armstroppkrokbåndet kan justeres.

MERK:

• Ikke legg skjøteledningen gjennom stroppen.
• Ikke press noe gjennom holderen. Hvis du ikke retter deg etter dette, kan det resultere i at den bøyer seg og blir ødelagt.

BRUK

Smøring

Fig.17

Bruk oljeseglasset og kontroller hvor mye olje som er igjen i tanken.

For å fylle tanken igjen må du ta av lokket på oljetankåpningen. Oljetanken har en kapasitet på 85 ml.

Etter at du har fylt tanken igjen, må du alltid skru på det medfølgende oljetanklokket på motorsagen.

⚠️FORSIKTIG:

• Når du fyller kjedeolje på sagen for første gang, eller når du fyller tanken etter at den har vært kjørt helt tom, må du fylle på olje til nederst på påfyllingsstussen. Ellers kan oljetilførselen bli for dårlig.
• Som kjedeolje må du bruke olje som er spesiallaget for motorsager fra Makita, eller olje som er tilgjengelig i aktuelle forretninger.
• Du må aldri bruke olje som inneholder støv og partikler eller flyktig olje.
• Når du beskjærer trær, må du bruke botanisk olje. Mineralolje kan skade trærne.
• Du må aldri bruke makt på sagen når du beskjærer trær.

- Før du skjærer må du passe på at det medfølgende oljetanklokket er skrudd ordentlig på.

Fig.18

Hold motorsagen slik at den vender bort fra treet. Start den og vent til smøringen av sagkjedet er passe.

Før den nedre styringen i kontakt med grenen som skal kuttes, før du slår den på. Hvis du kutter uten at den nedre styringen er i kontakt med grenen, kan sverdet begynne å slingre, som kan føre til at operatøren blir skadet.

Sag de grenene som skal kuttes, rett og slett ved å bevege maskinen nedover.

ARBEIDE MED KJEDESAGEN

Brukeren bør ved første gangs bruk trene på å skjære stokker på en sagbukk eller lignende.

Beskjære trær

Fig.19

⚠️FORSIKTIG:

• Hold alle kroppsdeler vekk fra sagkjedet när motoren går.
• Hold kjedesagen fast med begge hender när motoren går.
• Ikke len deg over verktøyet. Pass på alltid å være i balanse og ha godt fotfeste.

Før den nedre styringen i kontakt med grenen som skal kuttes, før du slår den på. Hvis du kutter uten at den nedre styringen er i kontakt med grenen, kan sverdet begynne å slingre, som kan føre til at operatøren blir skadet.

Fig.20

Hvis du prøver å sage av tykke grener nedenfra, kan grenen trekke seg sammen rundt kjedesagen i snittet slik at den setter seg fast.

Hvis du prøver å sage av tykke grener ovenfra uten et overflatisk snitt nedenfra, kan grenen splintres.

Fig.22

Trykk lett på håndtaket, fortsett med sagingen og dra kjedesagen litt tilbake. Sett brodden litt lavere og avslutt snittet ved å heve håndtaket.

Sage opp en stokk i kubber

Fig.23

Sag inn i treet med løpende sagkjede idet du bruker det øvre håndtaket til å løfte sagen og det fremre til å styre den. Bruk den riflede skinnen som dreiepunkt.

Fortsett snittet ved å legge lett trykk på håndtaket foran mens du trekker sagen noe tilbake. Beveg den riflede

skinnen lenger ned langs stokken og hev håndtaket igjen.

Når du lager flere snitt, må du slå av sagen mellom snittene.

Fig.24

⚠️FORSIKTIG:

- Hvis den øvre kanten av sverdet brukes til saging, kan sagen kastes mot deg hvis kjedet setter seg fast. Derfor må du sage med den nedre kanten, slik at sagen eventuelt kastes bort fra deg.

Fig.25

Skjær tre som står i spenn på trykksiden (A) først. Deretter skjærer du til slutt på siden som står i spenn (B). Dette forhindrer at sverdet kjører seg fast.

Kvisting

⚠️FORSIKTIG:

- Kvisting må kun utføres av brukere som har fått opplæring i dette. Risikoen for tilbakeslag er et faremoment.

Når du kvister, må du støtte sagen mot stammen hvis det er mulig. Ikke sag med spissen av sverdet, da dette medfører fare for tilbakeslag.

Vær spesielt oppmerksom på grener som står i spenn.

Fritthengende grener må ikke kappes fra undersiden.

Ikke stå på den felte stammen under kvisting.

Uthuling og snitt som følger fiberretningen

⚠️FORSIKTIG:

- Uthuling og snitt som følger fiberretningen må bare utføres av personer som har fått spesialopplæring. Muligheten for tilbakeslag utgjør en skaderisiko.

Fig.26

Snitt som følger fiberretningen må utføres i en så stump vinkel som mulig. Utfør snittet så nøyaktig som mulig, da den riflede skinnen ikke kan brukes.

Trefelling

⚠️FORSIKTIG:

- Trefelling må kun utføres av personer som har fått opplæring i dette. Arbeidet er farlig.

(1) Ingen andre personer enn de som deltar i trefellingen befinner seg i nærheten
(2) Alle som deltar i trefellingen har uhindret tilgang til en vei ut av området innenfor en vinkel på ca. 45 ° på hver side av fellingsaksen. Ta hensyn til det ekstra faremomentet som består i at man kan snuble i elektriske ledninger.

(3) Foten av stammen er fri for fremmedlegemer, røtter og grener

(4) Ingen personer eller gjenstander befinner seg nærmere enn 2 1/2 trelengde i den retningen treet vil falle.

- Ta hensyn til følgende når det gjelder hvert enkelt tre:

• Hvilken vei det lener seg
- Løse eller tørre grener
- Treets høyde
- Naturlig overheng

- Trimme røtter: Begynn med de største røttene. Foreta det vertikale kuttet først, og deretter det horisontale.

Fig.28

• Lag et styreskjær: Styreskjæret avgjør hvilken retning treet vil falle, og styrer det. Det gjøres på den siden treet skal falle mot. Lag styreskjæret så nær bakken som mulig. Lag først et horisontalt snitt til en dybde på 1/5 -1/3 av stammediameteren. Ikke lag styreskjæret for stort. Utfør så det diagonale snittet.
• Ved eventuelle korreksjoner på styreskjæret må disse gjøres over hele bredden.

Fig.29

- Lag hovedskjæret litt høyere enn bunnsnittet av styreskjæret. Hovedskjæret må sages helt vannrett. La ca. 1/10 av stammediæteren være igjen mellom hovedskjæret og styreskjæret.

Trefibrene i den ikke-kuttede delen av stammen, fungerer som et hengsel. Aldri kutt direkte gjennom fibrene, da dette vil medføre at treet faller ukontrollert. Kiler må i god tid settes inn i det bakre snittet.

- Bruk kun plast- eller aluminiumkiler til å holde hovedskjæret åpent. Det er forbudt å bruke jernkiler.

- Stå til siden for det fallende treet. La det være et åpent område bak det fallende treet i en vinkel på opptil 45° på hver side av treets akse (se figuren over "felleområdet"). Vær oppmerksom på fallende grener.

- Før sagingen begynner bør en fluktrute planlegges og, ved behov, ryddes. Fluktruten bør gå bak operatøren og diagonalt på motsatt side av forventet fallinje, som vist på figuren.

Fig.30

Bærbart verktøy

Fig.31

Husk å fjerne batteriet fra maskinen og å sette sliren på sverdet før du begynner å bære maskinen. Når batteriet ikke er i bruk, må det være tildekket av batteridekselet.

VEDLIKEHOLD

⚠️FORSIKTIG:

• Forviss deg alltid om at maskinen er slått av og batteriet tatt ut før du foretar inspeksjon eller vedlikehold.
• Bruk alltid hansker när du utfører inspeksjon eller vedlikehold.
• Aldri bruk gasolin, bensin, tynner alkohol eller lignende. Det kan føre til misfarging, deformering eller sprekddannelse.

Slipe sagkjedet

⚠️FORSIKTIG:

- Før du utfører noe arbeid på sagkjedet, må du ta ut batteriet og ta på deg vernehansker.

Fig.32

Slip sagkjedet när:

• Det dannes melaktig sagflis när du sager i vått tre
• Kjedet har problemer med å trenge gjennom treet, selv når du legger kraftig press på sagen
• Snittkanten er synlig skadet
• Sagen trekker til venstre eller høyre i treet Årsaken til denne oppførselen er ujevn sliping av sagkjedet, eller at den ene siden av kjedet er skadet.

Slip sagkjedet hyppig, men fjern bare litt materiale hver gang.

To eller tre strøk med en fil er vanligvis nok ved rutinemessig sliping. Når sagkjedet er blitt slipt om igjen flere ganger, bør du få det slipt hos et MAKITA-spesialverksted.

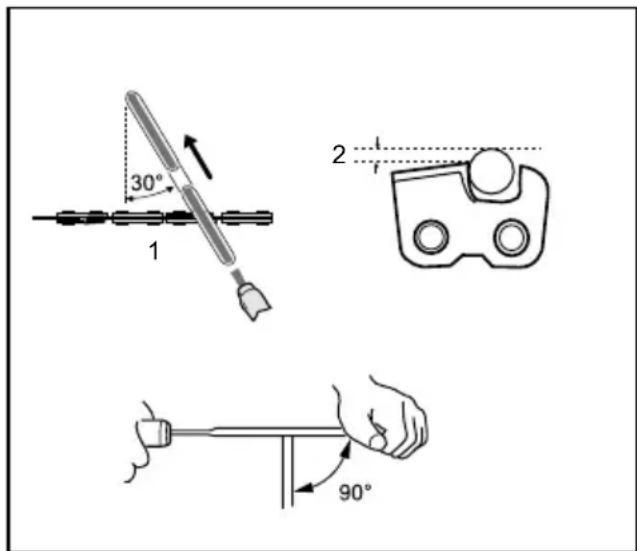

Fil og filføring

- Bruk en rund spesialfil (tilleggsutstyr) for sagkjeder, med en diameter på 4 mm, til å slipe kjedet. Vanlige runde filer kan ikke brukes.

1. Stryk filen fremover

2. 1/5 av filens diameter 011075

3. Filen må bare berøre materialet på vei forover. Løft filen av materialet på vei tilbake.

4. Slip den korteste tannen først. Lengden på denne tannen blir da målestokken for alle de andre tennene på sagkjedet.
5. Før filen som vist på figuren.
6. Filen kan føres enklere ved hjelp av en filholder (tilleggsutstyr). Filholderen har merker for korrekt slipevinkel på 30 ° (legg merkene parallelt med sagkjedet) og begrenser inntrengningsdybden (til 4/5 av fildiameteren).

Før filen som vist på figuren.

- Når kjedet er slipt, må du kontrollere høyden på rytterne ved hjelp av kjedemalen (ekstrautstyr).

Fig.33

• Fjern eventuelt fremstikkende materiale, uansett hvor lite det dreier seg om, med en flat spesialfil (ekstrautstyr).
• Rytterne rundes av igjen i forkant.
• Vask bort støv og partikler fra sagkjedet etter at du har justert høyden på rytterne.

Rengjøre sverd

Fig.34

Spon og sagflis vil samle seg i sverdsporet og tette det slik at oljeflyten hindres. Fjern alltid spon og sagflis när du sliper eller bytter sagkjedet.

Rengjøre oljeutstrømningshullet

Små partikler eller støv kan samle seg i oljeutstrømningshullet under bruk.

Små partikler eller støv som har samlet seg i oljeutstrømningshullet, kan redusere flyten i oljeutstrømningen og føre til utilstrekkelig smøring av hele motorsagkjedet.

Når det kommer lite kjedeolje øverst på sverdet, må oljeutstrømningshullet rengjøres på følgende måte. Ta ut batteriinnsatsen fra verktøyet.

Ta kjedehjuldekslet og sagkjedet av sagen. (Se kapitlet "Montere eller fjerne sagkjedet".)

Fig.35

Fjern støvet eller partiklene med et smalt, sporet skrujern eller lignende. Sett inn batteriet i maskinen.

Fig.36

Trykk på startbryteren for å la støv og partikler renne av oljetappehullet när du tømmer ut kjedeolje.

Ta ut batteriinnsatsen fra verktøyet.

Sett på kjedehjuldekslet og sagkjedet igjen.

Skifte kjedehjulet

Før du monterer et nytt sagkjede, må du sjekke tilstanden til kjedehjulet.

Fig.37

⚠️FORSIKTIG:

- Et slitt kjedehjul ødelegger et nytt sagkjede. Skift i så fall ut kjedehjulet. Kjedehjulet må installeres slik

at det alltid vender i den retningen som er vist på figuren.

Fig.38

Fjern og kontroller kullbørstene med jevne mellomrom. Skift dem når de er slitt ned til utskiftingsmerket. Hold kullbørstene rene og fri til å bevege seg i holderne. Begge kullbørstene må skiftes samtidig. Bruk bare identiske kullbørster.

Fig.40

Bruk en skrutrekker til å fjerne børsteholderhettene. Ta ut de slitte kullbørstene, sett i nye, og fest børsteholderhettene.

Oppbevaring av maskinen

Rengjør maskinen før du setter den til oppbevaring. Fjern eventuell flis og sagmugg fra maskinen etter at du har fjernet kjedehjulbeskyttelsen. Etter at du har rengjort maskinen, må du la den gå uten belastning, for å smøre sagkjedet og sverdet.

Fjern oljen fra oljetanken for å tømme den og plassere motorsagen.

For å opprettholde produktets SIKKERHET og PÅLITELIGHET, må reparasjoner, vedlikehold og justeringer utføres av Makitas autoriserte servicesentre, og det må alltid brukes reservedeler fra Makita.

VALGFRITT TILBEH∅R

⚠️FORSIKTIG:

- Det anbefales at du bruker dette tilbehøret eller verktøyet sammen med den Makita-maskinen som er spesifisert i denne håndboken. Bruk av annet tilbehør eller verktøy kan forårsake helseskader. Tilbehør og verktøy må kun brukes til det formålet det er beregnet på.

Ta kontakt med ditt lokale Makita-servicesenter hvis du trenger mer informasjon om dette tilbehøret.

• Ulike typer ekte batterier og ladere fra Makita.
  • Sagkjede
• Slire
  • Sverd, komplett
  • Fil
• Verktøypose
• Batteriadapter
• Ledningskrok på arm (for bruk sammen med batteriadapter)

MERK:

- Enkelte elementer i listen kan være inkludert som standardtilbehør i verktøypakken. Elementene kan variere fra land til land.
