Produkto tipas	Grandininis elektrinis pjūklas
Modelis	BUC250
Prekės ženklas	MAKITA
Maitinimo įtampa	230 V
Dažnis	50 Hz
Galia	2000 W
Padangos ilgis	40 cm
Grandinės žingsnis	3/8 colio
Grandinės greitis	14 m/s
Svoris	5.2 kg
Matmenys (Ilgis x Plotis x Aukštis)	470 x 240 x 260 mm
Triukšmo lygis	105 dB(A)
Vibracija	5.0 m/s²
Variklio tipas	Šepetinis
Apsaugos klasė	II
Kabelio ilgis	3 m
Funkcijos	Grandinės stabdys, automatinis grandinės tepimas, apsauga nuo perkrovos
Korpuso medžiaga	Plastikas, sustiprintas stiklo pluoštu
Alyvos bako tūris	200 ml
Alyvos tipas	Biologinė alyva grandinėms
Komplektacija	Pjūklas, padanga, grandinė, apsauginis gaubtas, raktas

Dažnai užduodami klausimai - BUC250 MAKITA

Kaip teisingai įtempti grandinę ant pjūklo BUC250?

Atsukite padangos tvirtinimo veržles, pasukite reguliavimo varžtą iki reikiamo įtempimo (grandinė turi tvirtai priglusti prie padangos, bet suktis ranka). Tada priveržkite veržles. Patikrinkite įtempimą po pirmojo naudojimo.

Kaip dažnai reikia keisti grandinės alyvą?

Grandinės alyvą pilkite kiekvieną kartą pildydami degalų baką (jei modelis benzininis) arba prieš kiekvieną naudojimą elektriniu pjūklu. Rekomenduojama naudoti biologinę alyvą grandinėms Makita.

Kokią alyvą naudoti pjūklui BUC250?

Naudokite tik specialią alyvą grandininiams pjūklams, pvz., Makita Chain Oil arba biologiškai skaidžią alyvą. Nenaudokite naudotos alyvos ar variklinės alyvos.

Ką daryti, jei pjūklas neužsiveda?

Patikrinkite prijungimą prie tinklo, kabelio ir lizdo tinkamumą. Jei pjūklas nereaguoja, galbūt suveikė apsauga nuo perkrovos arba sugedęs jungiklis. Kreipkitės į serviso centrą.

Kaip išvalyti oro filtrą?

Atidarykite oro filtro dangtelį, išimkite filtrą. Išplaukite jį šiltame muiluotame vandenyje, išdžiovinkite ir impregnuokite alyva (jei tai porolono filtras). Įstatykite atgal. Valykite kas 10 darbo valandų.

Ar galima naudoti ilginimo laidą pjūklui BUC250?

Taip, galima, bet naudokite ilginimo laidą su pakankamu skerspjūviu (ne mažiau kaip 1,5 mm²) ir ilgiu ne didesniu kaip 30 m. Įsitikinkite, kad ilginimo laidas skirtas naudojimui lauke ir turi įžeminimą.

Kaip pakeisti grandinę ant pjūklo BUC250?

Atjunkite pjūklą nuo tinklo. Atsukite padangos veržles, nuimkite seną grandinę. Uždėkite naują grandinę ant varančiosios žvaigždutės ir padangos, stebėdami dantų kryptį. Sureguliuokite įtempimą. Priveržkite veržles.

Ką daryti, jei grandinė užstringa darbo metu?

Nedelsdami atleiskite jungiklį. Jei grandinė užstrigo pjūvyje, nebandykite ištraukti pjūklo – išjunkite maitinimą ir pleištu praplėskite pjūvį. Išimkite pjūklą, patikrinkite grandinę ir padangą dėl pažeidimų.

Kaip laikyti pjūklą BUC250?

Laikykite pjūklą sausoje vietoje, apsaugotoje nuo drėgmės. Išpilkite alyvą iš bako (jei reikia), išvalykite pjūklą nuo pjuvenų. Uždėkite apsauginį gaubtą ant padangos. Laikykite vaikams nepasiekiamoje vietoje.

Kokios saugumo priemonės svarbios dirbant su pjūklu BUC250?

Visada naudokite apsauginius akinius, ausines ir pirštines. Dirbkite abiem rankomis, neperkraukite pjūklo. Nepjaukite aukščiau pečių lygio. Reguliariai tikrinkite grandinės stabdį ir automatinį tepimą. Išjunkite pjūklą prieš techninę priežiūrą.

NAUDOJIMO INSTRUKCIJA BUC250 MAKITA

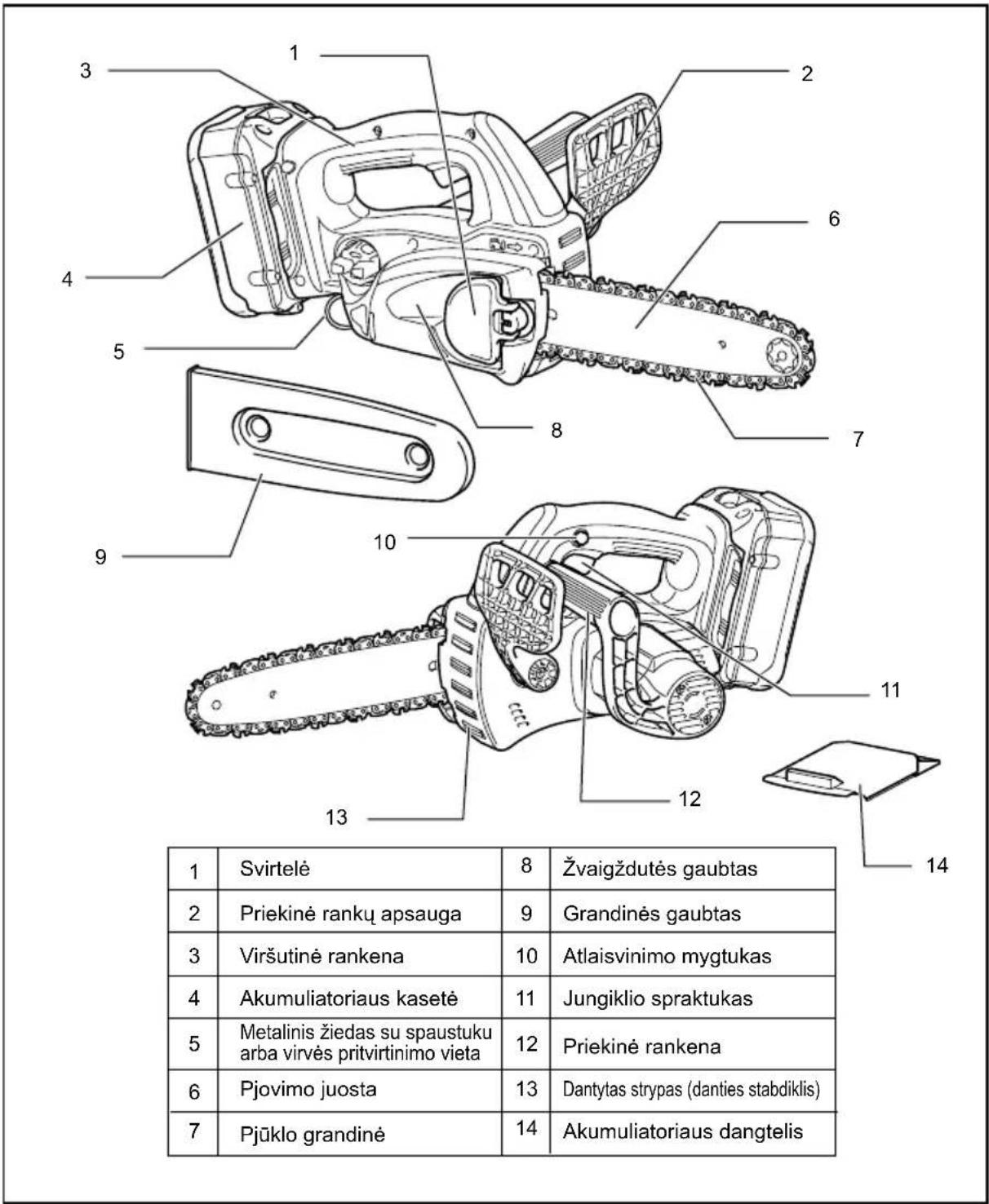

1-1. Raudona dalis	10-2. Priveržkite	19-1. Juostos apačia
1-2. Mygtukas	10-3. Atleisti	27-1. Kirtavietė
1-3. Akumuliatoriaus kasetė	11-1. Svirtelė	30-1. Griuvimo kryptis
2-1. Atlaisvinimo mygtukas	12-1. Įspausti	30-2. Pavojaus zona
2-2. Jungiklio spraktukas	12-2. Atleisti	30-3. Pabėgimo maršrutas
3-1. Priekinė rankų apsauga	13-1. Žemas	31-1. Dėklas (grandinės gaubtas)
3-2. Užfiksuoti	13-2. Aukštas	31-2. Akumuliatoriaus kasetė
3-3. Atlaisvinti	13-3. Reguliavimo ratukas	35-1. Smulkios dalelės arba dulkės
4-1. Reguliavimo varžtas	13-4. Pjovimo juosta	35-2. Kryžminis atsuktuvas
5-1. Truputį pastumkite	13-5. Pjūklo grandinė	37-1. Žvaigždutė
5-2. Pakelkite į vertikalią padėtį	14-1. Įspausti	37-2. Fiksavimo žiedas
6-1. Įspausti	14-2. Priveržkite	38-1. Fiksavimo žiedas
6-2. Atleisti	16-1. Kablys	38-2. Žvaigždutė
6-3. Žvaigždutės gaubtas	16-2. Diržas	39-1. Ribos žymė
6-4. Reguliavimo ratukas	17-1. Alyvos bakelio dangtelis	40-1. Šepetėlio laikiklio dangtelis
7-1. Žvaigždutė	17-2. Alyvos bakelio anga	40-2. Atsuktuvas
8-1. Reguliavimo kaištis	17-3. Alyvos lygio patikrinimo langelis(skirtas bakeliui pripildyti alyva)
9-1. Maža skylė
10-1. Įspausti	17-4. Alyvos kiekio nustatymo langelis

SPECIFIKACIJOS

Modelis		BUC250		UC250D
Grandinės sukimosi greitis per minutę		8,3 m/s (500 m/min)		8,3 m/s (500 m/min)
Pjovimo juostos ilgis 250 mm 250 mm
Kreipiamosios pjovimo juostos tipas		Varančioji žvaigždutė	Pjovimo juosta	Varančioji žvaigždutė	Pjovimo juosta
Pjūklo grandinė	Tipas	91VG	25AP	91VG	25AP
	Žingsnis	3/8"	1/4"	3/8"	1/4"
	Pavaros jungčių skaičius	40	60	40	60
Dantukų skaičius		6	9	6	9
Bendras ilgis 576 mm 589 mm 577 mm 590 mm
Neto svoris 4,5 kg		4,5 kg
nominali įtampa		Nuol. sr. 36 V		Nuol. sr. 36 V

• Svoris su akumuliatoriaus kasete pagal Europos elektrinių įrankių asociacijos metodika „EPTA-Procedure 01/2003“

END005-5

Simboliai

Žemiau yra nurodyti įrangai naudojami simboliai. Prieš naudodami įsitikinkite, kad suprantate jų reikšmę.

• Perskaitykite instrukcija.
  • Dévékite akių apsaugą.
  • Dévěkite ausų apsaugą.
• Naudokite šalma, apsauginius akinius ir klausos apsaugines priemones!
  • Saugokite įrankį nuo lietaus.
• Dirbdami laikykite pjūklą abiem rankom! Naudoti viena ranka ypač pavojinga!

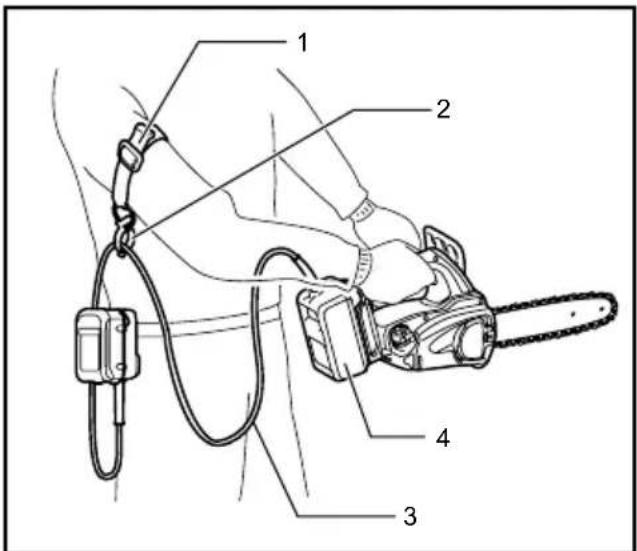

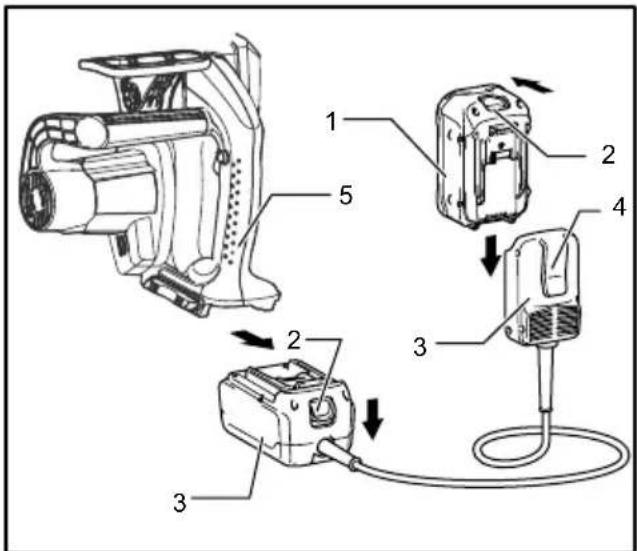

• Naudojamas su akumuliatoriaus keitikliu BCV02

• Maksimalus leistinas pjūvio ilgis
• Grandinês eigos kryptis
• Pjūklo grandinės alyvos tiekimo reguliavimas
• Tik ES šalims

Neišmeskite elektrinės įrangos arba akumuliatoriaus blokų kartu su buitinėmis atliekomis!

Pagal Europos Direktyvą 2002/96/EC dėl elektros ir elektroninės įrangos atlieku bei Direktyvą 2006/66/EB dėl maitinimo elementų ir panaudotų maitinimo elementų bei akumuliatorių ir jų vykdymą pagal vietinius įstatymus, elektros įranga ir akumuliatorių blokas, pasibaigus jų eksploatavimo laikui, turi

būti atskirai surinkta ir nusiųsta i ekologišką perdirbimo gamyklą.

ENE031-1

Paskirtis

Šis įrankis skirtas medienai ir rąstams pjauti.

ENG102-3

Triukšmas

Tipiškas A svertinis triukšmo lygis nustatytas pagal EN60745:

Garso slègio lygis (LpA) : 87,3 dB (A)

Garso galios lygis (LWA): 95,3 dB(A)

Paklaida (K): 3,0 dB(A)

Naudokite ausų apsaugą

ENG221-2

Vibracija

Vibracijos bendroji vertė (trijų ašių vektorių suma) nustatyta pagal EN60745 standartą:

Darbinis režimas: medžio pjovimas

Vibracijos skleidimas ( a_h ): 7,0 m/s ^2

Paklaida (K): 1,6 m/s ^4

ENG901-1

- Paskelbtasis vibracijos emisijos dydis nustatytas pagal standartinį testavimo metodą ir jį galima naudoti vienam įrankiui palyginti su kitu.

- Paskelbtasis vibracijos emisijos dydis taip pat gali būti naudojamas preliminariai įvertinti vibracijos poveikį.

⚠️ISPĖJIMAS:

- Faktiškai naudojant elektrinį įrankį, keliamos vibracijos dydis gali skirtis nuo paskelbtojo dydžio, priklausomai nuo būdu, kuriais yra naudojamas šis įrankis.

- Siekiant apsaugoti operatorių, būtinai įvertinkite saugos priemones, remdamiesi vibracijos poveikio įvertinimu esant faktinėms naudojimo sąlygoms (atsižvelgdami į visas darbo ciklo dalis, pavyzdžiui, ne tik kiek laiko įrankis veikia, bet ir kiek kartų jis yra išjungiamas bei kai jis veikia be apkrovų).

ENH030-2

Tik Europos šalims

ES atitikties deklaracija

Mes, „Makita Corporation" bendrovė, būdami atsakingas gamintojas, pareiškiame, kad šis „Makita" mechanizmas(-ai):

Mechanizmo paskirtis:

Belaidis grandininis pjūklas

Modelio Nr./ tipas: BUC250, UC250D

Techninės sąlygos: žr. Lentele „SPECIFIKACIJOS“.

priklauso serijinei gamybai ir

atitinka šias Europos direktyvas:

2000/14/EB, 2006/42/EB

ir yra pagamintas pagal šiuos standartus arba normatyvinius dokumentus:

EN60745

EB tipo patikrinimo sertifikato Nr.3400780,01CE (BUC250), No, 3400780, 03CE (UC250D)

EB tipo patikrinimą pagal direktyvą 2006/42/EB atliko:

KEMA Quality GmbH

Enderstraße 92b

01277 Dresden

Germany (Vokietija)

Identifikacijos Nr. 2140

Techninę dokumentaciją saugo mūsų įgaliotasis atstovas Europoje, kuris yra:

Makita International Europe Ltd.

Atitikties įvertinimo procedūra, būtina pagal Tarybos Direktyvą 2000/14/EB, atlikta atsižvelgiant į V priedą.

Nustatytasis garso galios lygis: 95,2dB (A)

Garantuotasis garso galios lygis: 98,0dB (A)

19.11.2010

000230

Tomoyasu Kato

Direktorius

Makita Corporation

Bendrieji perspėjimai darbui su elektriniais įrankiais

⚠️ ĮSPĖJIMAS Perskaitykite visus saugos įspėjimus ir instrukcijas. Nesilaikydami žemiau pateiktų įspėjimų ir instrukcijų galite patirti elektros smūgį, gaisrą ir/arba sunkų sužeidimą.

Išsaugokite visus įspėjimus ir instrukcijas, kad galėtumėte jas peržiūrėti ateityje.

GEB071-5

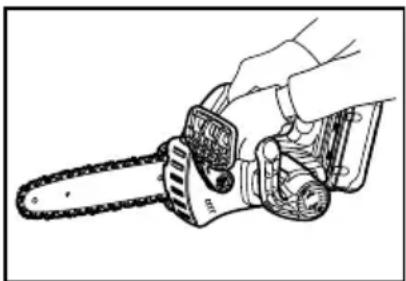

Įspėjimai dėl akumuliatorinio grandininio pjūklo saugos:

1. Kai veikia grandininis pjūklas, visos kūno dalys turi būti kuo toliau nuo pjūklo grandinės. Prieš pradėdami dirbti su grandininiu pjūklu, įsitikinkite, kad pjūklo grandinė nieko neliečia. Dėl nedėmesingumo momento darbo su grandininiais pjūklais metu grandininis pjūklas gali įtraukti drabužius ar sužeisti.

2. Grandininio pjūklo galinę rankeną visada laikykite dešine ranka, o priekinę rankeną – kaire. Susižeidimo rizika didėja grandininį pjūklą laikant priešingai nei buvo minėta – to geriau niekada nedaryti.

3. Laikykite ši elektrinį įrankį tik už izoliuotų, laikymui skirtų vietų, nes grandininis pjūklas gali užkliudyti nematomus laidus. Tvirtinimo elementams prisilietus prie „gyvo“ laido,

neizoliuotos metalinės elektrinio įrankio dalys gali sukelti elektros smūgį ir nutrenkti operatorių.

1. Naudokite apsauginius akinius ir klausos apsaugines priemones. Taip pat rekomenduojamos galvos, rankų, kojų ir pėdų apsauginės priemonės. Atitinkami apsauginiai drabužiai sumažins susižeidimo dėl skriejančių atliekų ar atsitiktinio sąlyčio su grandininiu pjūklu tikimybę.

2. Prieš pradėdami dirbti patikrinkite, ar grandininis pjūklas yra tinkamas darbui, ir ar jis atitinka saugos reikalavimus. Ypač patikrinkite, ar:

• Tinkamai veikia grandinės stabdys;

• Tinkamai veikia sustojimo stabdys;

- Tinkamai uždėti strypas ir grandininio rato dangtelis;

- Grandinė buvo pagaląsta ir įtempta pagal taisykles;

1. Nenaudokite grandininio pjūklo įlipę i medi. Grandininio pjūklo naudojimas operatoriui esant medyje kelia susižeidimo rizika.

2. Visada tvirtai remkitės kojomis ir grandininį pjūklą naudokite tik stovėdami ant tvirto, saugaus ir lygaus paviršiaus. Stovėdami ant slidaus ir nestabilaus paviršiaus, pavyzdžiui, kopėčių, galite prarasti pusiausvyrą ir nesuvaldyti grandininio pjūklo.

3. Pjaudami jėgos veikiamą šaka, saugokitės, kad ji neatšoktu. Kai medžio plaušai atpalaiduojami, jėgos veikiama šaka gali kliudyti operatorių ir / arba sutrikdyti grandininio pjūklo veikimą.

4. Būkite ypač atsargūs pjaudami krūmus ir sodinukus. Grandininis pjūklas gali kliudyti plonas medžio daleles ir suplakti jas l jūsų pusę arba dėl to galite prarasti pusiausvyra.

5. Išjungta ir nuo savęs nusuktą grandinini pjūkla neškite laikydami už priekinės rankenos. Transportuodami ar sandėliuodami grandinini pjūkla visada uždėkite pjovimo juostos dangtį. Tinkama grandininio pjūklo priežiūra sumažins atsitiktinio sąlyčio su judančia pjūklo grandine tikimybę.

6. Vadovaukitės tepimo, grandinės įtempimo ir papildomų įtaisų keitimo instrukcija. Netinkamai įtempta ar sutepta grandinė gali trūkti ar padidinti atatrankos tikimybę.

7. Rankenos turi būti švarios, sausos ir neišteptos tepalu. Riebaluotos ir tepaluotos rankenos yra slidžios, todėl galite nesuvaldyti įrankio.

8. Skirta tik medienai pjauti. Nenaudokite grandininio pjūklo ne pagal paskirti. Pavyzdžiui: nenaudokite grandininio pjūklo plastikui, mūrui ar statybinėms medžiagoms, išskyrus medieną, pjauti. Jei grandininis pjūklas naudojamas atlikti darbams, kuriems jis nėra skirtas, gali susidaryti pavojinga situacija.

9. Atatürkos priežastys ir profilaktiniai operatoriaus veiksmai;

Atatranka gal įvykti tada, kai pjovimo juostos antgalis ar galiukas liečia daiktą arba kai grandininis pjūklas priartėja prie medžio ir įstringa įpjovoje.

Kai kuriais atvejais galiuko prisilietimas prie objekto gali būti staigios priešingos reakcijos priežastis, kai pjovimo juosta trukteli i viršų link operatoriaus.

Spaudžiant grandinini pjūkla viršutinėje pjovimo juostos dalyje, pjovimo juosta gali greitai pasisukti link operatoriaus.

Dėl bet kurios iš šių priežasčių galite nesuvaldyti pjūklo ir rimtai susižeisti. Nepasitikėkite vien tik pjūkle sumontuotais apsauginiais įtaisais.

Grandininio pjūklo vartotojai turėtų atlikti keletą veiksmų, siekdami išvengti nelaimingų atsitikimų ir susižeidimų vykdant pjovimo darbus.

Atatranka yra piktnaudžiavimo įrankiu ir (arba) netinkamų darbo procedūrų ar sąlygų rezultatas, jos galima išvengti vadovaujantis toliau nurodytomis atsargumo priemonėmis:

- Tvirtai laikykite pjūklą abiem rankomis, nykščiais ir kitais pirštais suspaudę grandininio pjūklo rankenas, abi rankas laikydami ant pjūklo, stovėdami taip, kad kūnu ir ranka atlaikytumėte atatrankos jėgą. Operatorius gali suvaldyti atatrankos jėgą, jei laikysis būtinų saugumo priemonių. Nepaleiskite grandininio pjūklo iš rankų.

- Nepersitempkite ir nepjaukite didesniame nei pečių aukštyje. Tai padeda išvengti netyčinio pjūklo galo kontakto ir leidžia geriau valdyti grandininį pjūklą netikėtose situacijose.

- Naudokite tik gamintojo nurodytas keičiamąsias juostas ir grandines. Netinkamos keičiamosios juostos ir grandinės gali sukelti grandinės nutrūkimą ir (arba) atatranką.

- Laikykitės gamintojo nurodytų grandininio pjūklo galandimo ir priežiūros instrukcijų. Dėl sumažinto gylio matuoklio aukščio, gali padidėti atatranka.

1. Nepaleiskite grandininio pjūklo, kai ant jo uždėtas grandinės gaubtas. Paleidus grandininį pjūklą su uždėtu grandinės gaubtu, grandinės

gaubtas gali būti nusviestas ir sužeisti operatorių arba apgadinti šalia jo esančius daiktus.

SAUGOKITE ŠIAS INSTRUKCIJAS.

⚠️ISPĖJIMAS:

NELEISKITE, kad patogumas ir gaminio pažinimas (igyjamas pakartotinai naudojant) susilpnintų griežtą saugos taisyklių, taikytinų šiam gaminiui, laikymąsi. Dėl NETINKAMO NAUDOJIMO arba saugos taisyklių nesilaikymo, kurios pateiktos šioje instrukcijoje galima rimtai susižeisti.

ENC007-7

SVARBIOS SAUGOS INSTRUKCIJOS

AKUMULIATORIAUS KASETEI

1. Prieš naudodami akumuliatoriaus kasetę, perskaitykite visas instrukcijas ir perspėjimus ant (1) akumuliatorių kroviklio, (2) akumuliatorių ir (3) akumuliatorių naudojančio gaminio.
2. Neardykite akumuliatoriaus kasetės.
3. Jei įrankio darbo laikas žymiai sutrumpėjo, nedelsdami nutraukite darbą su įrankiu. Tai kelia perkaitimo, nudegimų ar net sprogimo pavojų.
4. Jei elektrolitas pateko i akis, plaukite jas tyru vandeniu ir nedelsdami kreipkitės i gydytoją. Yra regėjimo praradimo pavojus.
5. Neužtrumpinkite akumuliatoriaus kasetės:

(1) kontaktų nelieskite jokiomis elektrai laidžiomis medžiagomis;
(2) venkite laikyti akumuliatoriaus kasetę kartu su kitais metaliniais daiktais, pavyzdžiui, vinimis, monetomis ir .t. t.;
(3) Saugokite akumuliatoriaus kasetę nuo vandens ir lietaus.

Trumpasis jungimas akumuliatoriuje gali sukelti stiprią srove, perkaitima, galimus nudegimus ar net akumuliatoriaus gedima.

1. nelaikykite įrankio ir akumuliatoriaus kasetės vietose, kur temperatūra gali pasiekti ar viršyti 50° C (122° F);
2. nedeginkite akumuliatoriaus kasetės, net jei yra stipriai pažeista ar visiškai susidėvėjusi. Ugnyje akumuliatoriaus kasetė gali sprogti.
3. Saugokite akumuliatorių nuo kritimo ir smūgių.
4. Nenaudokite pažeisto akumuliatoriaus.

SAUGOKITE ŠIAS INSTRUKCIJAS.

Patarimai, ką daryti, kad akumuliatorius tarnautų kuo ilgiau

1. Kraukite akumuliatoriaus kasetę prieš jai visiškai išsikraunant.
   Visuomet nustokite naudoti įrankį ir kraukite akumuliatoriaus kasetę, kai pastebite sumažėjusią įrankio galią.
2. Niekada nekraukite iki galo jkrautos akumuliatoriaus kasetės.
   Per didelis jkrovimas trumpina akumuliatoriaus eksploatacijos laiką.
3. Kraukite akumuliatoriaus kasetę kambario temperatūroje 10° C - 40° C (50° F - 104° F).
   Prieš kraudami leiskite atvěsti karštai akumuliatoriaus kasetei.
4. Ikraukite akumuliatoriaus kasetę kas šešis mėnesius, kai jos ilgai nenaudojate.

VEIKIMO APRAŠYMAS

⚠️DÊMESIO:

- Prieš reguliuodami įrenginį arba tikrindami jo veikimą visada patikrinkite, ar įrenginys išjungtas, o akumuliatorių kasetė - nuimta.

Akumuliatoriaus kasetės uždėjimas ir nuėmimas

⚠️DÈMESIO:

- Idėdami arba išimdami akumuliatoriaus kasetę, tvirtai laikykite įrankį ir akumuliatoriaus kasetę. Jeigu įrankį ir akumuliatoriaus kasetę laikysite netvirtai, jie gali išskysti iš jūsų rankų ir sąlygoti įrankio bei akumuliatoriaus kasetės gedimą ir vartotojo sužalojima.

Pav.1

- Visuomet išjunkite įrankį prieš įdėdami ar nuimdami akumuliatoriaus kasetę.

- Jei norite išimti akumuliatoriaus kasetę, išimkite ją iš įrankio stumdami mygtuka, esantį kasetės priekyje.

- Jei norite jdèti akumuliatoriaus kasetę, sulygiuokite liežuvėlį ant akumuliatoriaus kasetės su grioveliu korpuse ir įstumkite į skirtą vietą. Visuomet jdėkite iki galo, kol spragtelėdama užsifiksuos. Jei matote raudoną viršutiniojo mygtuko šono dalį, jis ne visiškai užfiksuotas. Įstumkite jį iki galo tol, kol nebematysite raudonos dalies. Priešingu atveju ji gali atsitiktinai iškristi iš įrankio, sužeisti jus ar aplinkinius.

- Nenaudokite jėgos dėdami akumuliatoriaus kasetę. Jei kasetė sunkiai lenda, ji neteisingai kišama.

Jungiklio veikimas

⚠️DÈMESIO:

- Prieš dėdami akumuliatoriaus kasetę i įrankį, visuomet patikrinkite, kad jungilkio mygtukas gerai veiktų ir atleistas grižtu i padėti „OFF".

Pav.2

Fiksavimo svirtelė yra skirta gaiduko apsaugai nuo atsitiktinio svirtinio gaiduko paspaudimo.

Jei norite jjungti įrankį, nuspauskite atlaisvinimo svirtelę ir paspauskite svirtinį gaiduką. Norėdami sustabdyti. atleiskite gaiduką.

Grandinės stabdžio patikrinimas

PASTABA:

- Jeigu grandininis pjūklas nejsijungia, reikia atleisti grandinės stabdį. Tvirtai traukite priekinį rankų apsaugos gaubtą atgal, kol jis užsifiksuos.

ljungdami, laikykite grandininį pjūklą abejomis rankomis. Viršutinę rankeną laikykite dešine ranka, o priekinę - kairiaja ranka. Pjovimo juosta ir grandinė neturi liestis prie jokių daiktų.

Pirmiausia spauskite atlaisvinimo mygtuka, po to - svirtinj gaiduka. Grandininis pjūklas tuoj pat jsijungia.

Pav.3

Atbula ranka paspauskite priekinį rankų apsauginį gaubtą i priekį. Grandininis pjūklas turi nedelsiant sustoti.

DÉMESIO:

- Jeigu atliekant testą grandininis pjūklas tuoj pat neišsijungtu, šio pjūklo jokiais būdais negalima naudoti. Susisiekite su specialia "Makita" remonto dirbtuve.

Nusidėvėjusio stabdžio patikrinimas

ljunkite grandinini pjūkla.

Visiškai atleiskite svirtinį gaiduką. Grandininis pjūklas turi sustoti per vieną sekundę.

DÉMESIO:

- Jeigu testo metu grandininis pjūklas per vieną sekundę neišsijungia, tokį pjūkla naudoti draudžiama. Susisiekite su specialia "Makita" remonto dirbtuve.

Alyvos siurblio tiekimo normą galite reguliuoti reguliavimo varžtu. Alyvos kiekį galima reguliuoti, sukant varžtą universaliu veržliarakčiu.

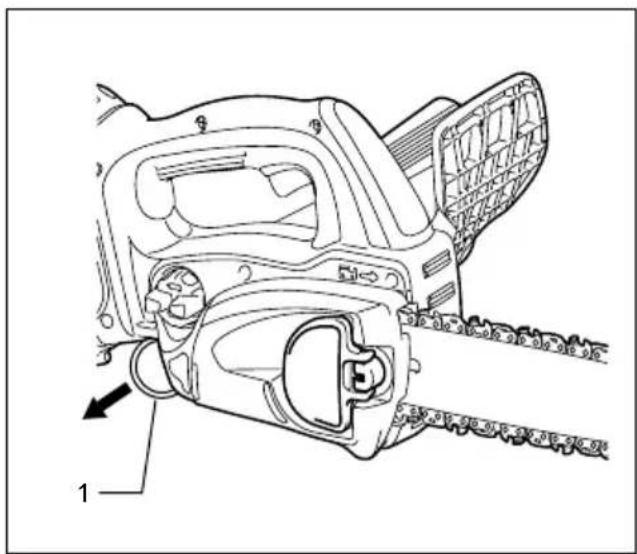

Žiedas (virvės tvirtinimo taškas)

1. Starteris (virvelės tvirtinimo taškas) 011458

Žiedas (virvės tvirtinimo taškas) skirtas įrankiui pakabinti. Prieš pradėdami naudoti žieda, ištraukite jl ir pririškite jl virvele.

Akumuliatoriaus apsaugos sistema

Šiame įrankyje įrengta apsaugos sistema, kuri automatiškai išjungia galia, kad įrenginys ilgiau veiktų. Įrankis gali išsijungti darbo metu, esant tokioms įrankio ir (arba) akumuliatorius darbo sąlygoms. Šią būseną

sukelia įsijungusi apsaugos sistema ir tai nėra įrankio gedimas.

• Kai įrankis yra perkrautas:

tokiu atveju atleiskite gaiduką ir pašalinkite perkrovos priežastis, tuomet vėl paspauskite gaiduką, kad įrankis vėl imtų veikti. Jei paspaudus gaiduką įrankis vis tiek neveikia, vadinasi vis dar veikia automatinio akumuliatoriaus maitinimo išjungimo sistema. įkraukite akumuliatoriaus kasetę prieš pradėdami ją naudoti.

• Kai akumuliatorius beveik išsikrovęś: įkraukite akumuliatoriaus kasetę.

Likusios akumuliatoriaus energijos indikatorius (tik modeliams su akumuliatoriumi BL3622A)

Akumuliatoriuje BL3622A jrengtas likusios akumuliatoriaus energijos indikatorius.

1. Kontrolinės lemputės

2. Tikrinimo mygtukas "CHECK"

011715

Paspauskite tikrinimo mygtuką CHECK, kad būtų rodoma likusi akumuliatoriaus energija. Tuomet maždaug trims sekundėms užsidegs kontrolinės lemputės.

Kontrolinės lemputės				Likusi energija
	Šviečia „OFF" (Išjungta)	Žybčioja
E			F	nuo 70 % iki 100 %
				nuo 45 % iki 70 %
				nuo 20 % iki 45 %
				nuo 0 % iki 20 %
				Įkraukite akumuliatorių.
				Gali būti įvykęsakumuliatoriaus gedimas.

011713

- Kai žybčioja apatinė kontrolinė lemputė (esanti šalia „E“) arba nešviečia nei viena kontrolinė lemputė, akumuliatoriaus energija yra išeikvota, todėl įrankis neveiks. Tokiais atvejais įkraukite akumuliatorių arba pakeiskite išeikvotą akumuliatorių visiškai įkrautu.

- Jeigu net ir pabaigus krauti neužsidega dvi arba daugiau kontrolinių lempučių, akumuliatoriaus naudojimo laikas yra pasibaigęs.

- Jeigu pakaitomis užsidega dvi viršutinės ir dvi apatinės lemputės, tai gali reikšti akumuliatoriaus gedimą. Kreipkitės į vietos „Makita“ įgaliotajį techninio aptarnavimo centra.

PASTABA:

• Naudojant įrankį arba tuoj pat po jo naudojimo rodoma energija gali būti mažesnė už faktinį lygį.
• Rodmuo gali šiek tiek skirtis nuo faktinės energijos lygio – tai priklauso nuo naudojimo sąlygų ir aplinkos temperatūros.

SURINKIMAS

⚠️DÈMESIO:

- Prieš darydami ką nors įrankiui visada patikrinkite, ar įrenginys išjungtas, o akumuliatorių kasetė - nuimta.

Pjūklo grandinės sumontavimas arba nuėmimas

⚠️DÈMESIO:

• Prieš montuodami arba nuimdami pjūklo grandinę, visada patikrinkite, ar įrankis išjungtas, o akumuliatoriaus kasetė išimta.
• Montuodami arba nuimdami pjūklo grandinę, visada dévėkite pirštines.
• Norėdami nuimti grandininį pjūkla, truputį pastumkite svirtelę rodyklės kryptimi, kad ji būtų atlaisvinta iš fiksavimo padėties, ir pakelkite svirtelę į vertikalią padėtį, kaip parodyta paveikslėlyje.

Pav.5

Pav.6

1. Spauskite svirtelę, ir, laikydami ją nuspaudę, sukite ją prieš laikrodžio rodyklę, kad atlaisvintumėte veržlę; sukite tol, kol atsiskirs žvaigždutės dangtelis. (Ispaudus svirtelę, ji įtaisoma veržlėje).
2. Sukite reguliavimo diską prieš laikrodžio rodyklę, norédami sumažinti pjūklo grandinės įtempimą.
3. Nuimkite žvaugždutės dangtelį.
4. Nuimkite nuo grandininio pjūklo jo grandinę ir kreipiamają juostą.
5. Norėdami sumontuoti pjūklo grandinę, dékite vieną pjūklo grandinės galą ant kreipiamosios juostos viršaus, o kitą jos galą apsukite aplink žvaigždutę.

Pav.7

Pjūklo grandinę dékite, kaip parodyta piešinyje, nes ji turi suktis rodyklės kryptimi.

1. Ikiškite kreipiamają juostą atgal i grandininį pjūkla.
2. Sukite reguliavimo diską prieš laikrodžio rodyklę, kad reguliavimo smaigas slystų rodyklės kryptimi.

Pav.8

1. Uždėkite žvaigždutės dangtelį ant grandininio pjūklo taip, kad reguliavimo kaištis būtų mažojoje kreipiamosios juostos kiaurymėje.

Pav.9

1. Nuspauskite svirtelę ir, laikydami ją nuspaudę, sukite ją iki galo pagal laikrodžio rodyklę, kad priveržtumėte veržlę. Tuomet pasukite ją prieš laikrodžio rodyklę maždaug ketvirtį pasukimo, kad veržlė truputį atsilaisvintų.

Pav.10

Pjūklo grandinės įtempimo reguliavimas

Pav.11

Pjūklo grandinė atsilaisvina tik po daugelio darbo valandų. Prieš naudojimą retkarčiai patikrinkite pjūklo grandinės įtempimą.

Pakelkite svirtelę i vertikalią padėtį.

Pav.12

Įspauskite svirtelę. Laikydami svirtelę nuspaustą, pasukite ketvirtį pasukimo prieš laikridžio rodyklę, kad veržlė truputį atsilaisvintų. (Įspaudus svirtelę, ji įtaisoma veržlėje).

Pav.13

Sukite reguliavimo diską, norėdami nustatyti pjovimo grandinės įtempimą. Suimkite pjūklo grandinę per kreipiamosios juostos viduri ir kilstelėkite ją. Tarp kreipiamosios juostos ir pjovimo grandinės sujungimo narelių turi būti maždaug 2 -4 mm tarpelis. Jeigu šis tarpelis yra didesnis nei 2 -4 mm, truputį pasukite reguliavimo diską, kuris laiko kreipiamają juosta. Tuomet pareguliuokite, truputį aukštyn pakreipę kreipiamosios juostos galą.

Pav.14

Laikydami nuspaustą svirtelę, sukite ją iki galo pagal laikrodžio rodyklę, kad tvirtai priveržtumėte verzlę.

Pav.15

Sugražinkite svirtelę i jos pradinę padėti.

⚠️DÊMESIO:

• Dél per didelio pjovimo grandinés įtempimo, ji gali nutrūkti, gali nusidėvėti kreipiamoji juosta arba sulūžti reguliavimo diskas.
• Pjūklo gradinės montavimą arba nuėmimą reikia atlikti švarioje vietoje, kur nėra pjuvenų ir panašiai.

Akumuliatoriaus adapteris (priedas)

1. Akumuliatoriaus kasetė
2. Mygtukas
3. Suderintuvas
4. Kablys
5. Irankis

011636

Pav.16

⚠️DÈMESIO:

- Prieš pradėdami naudoti akumuliatoriaus adapterį, perskaitykite visus nurodymus, kaip naudoti akumuliatorinius įrankius. - Kraudami akumuliatoriaus kasetę, pirmiausiai išimkite ją iš akumuliatoriaus adapterio, paskui kraukite ją. Draudžiama krauti akumuliatoriaus kasetę naudojant akumuliatoriaus adapterį.

Akumuliatoriaus adapterio ïdėjimas ir nuėmimas

• Visuomet išjunkite įrankį prieš įdėdami ar nuimdami akumuliatoriaus adapterį.
• Jei norite nuimti akumuliatoriaus adapteri, ištraukite ji iš įrankio, stumdami ant adapterio esanti mygtuka.
• Jei norite jdēti akumuliatoriaus adapterį, sulyginkite ant akumuliatoriaus adapterio esantį liežuvėljų su korpuse esančiu griovelių ir įstumkite jį. Visuomet įkiškite iki galo, kol spragtelėdamas užsifiksuos. Jei matote raudoną viršutiniojo mygtuko šono dalį, jis ne visiškai užfiksuotas. Įstumkite jį iki galo tol, kol nebematysite raudonos dalies. Priešingu atveju ji gali atsitiktinai iškristi iš įrankio, sužeisti jus ar aplinkinius.
• Nenaudokite jėgos dėdami akumuliatoriaus adapterį. Jeigu adapteris sunkiai lenda, jis neteisingai kišamas.
• Akumuliatoriaus kasetė išimama arba įdedama į akumuliatoriaus adapterį tokiu pat būdu kaip ir išimant (jdedant) ją į (iš) įrankio.
• lki galo užsekite sagtj, kai akumuliatoriaus adapterj kabinate ant juosmens diržo arba panašių daiktų.

Rankos kablys laidui (priedas)

⚠️DÈMESIO:

- Ant rankos dirželio kablio laikiklio tvirtinkite tik ilginimo laidą. Kitaip galite sukelti nelaimingą atsitikimą arba galite susižeisti.

Rankos kablio laidui naudojimas sumažina riziką netyčia nupjauti laidą, kai jis pernelyg laisvas.

Apjuoskite rankos dirželj su kabliu laidui aplink ranką, tvirtai jj užsekite ir prakiškite pro laikiklj ilginimo laidą. Rankos dirželio su kabliu laidui ilgis yra reguliuojamas.

PASTABA:

• Nekiškite ilginimo laido per juostą.

- Nespauskite laikiklio angos pernelyg stipriai. Kitaip laikiklj galite sulenkti arba sugadinti.

NAUDOJIMAS

Tepimas

Pav.17

Tuo metu, kai įrankis yra įjungtas, pjūklo grandinė yra sutepama automatiškai.

Patikrinkite, kiek bakelyje liko alyvos pažiūrėję per alyvos kiekio nustatymo langelį.

Norėdami iš naujo pripildyti bakelį, nuimkite dangtelį nuo alyvos bakelio angos. Alyvos bakelio talpa yra 85 ml.

Iš naujo pripildę bakelį, visada užsukite alyvos bakelio dangtelį ant grandininio pjūklo.

DÉMESIO:

- Pirma kartą pripylus alyvos i grandininį pjūklą arba pakartotinai pripildant ištuštintą alyvos bakelį, pripilkite alyvos iki pildymo angos apatinio krašto. Kitaip bus blogiau tiekiama alyva.

- Naudokite specialiai „Makita“ grandininiams pjūklams skirtą arba rinkoje parduodamą alyva.

• Niekada nenaudokite alyvos, kurioje yra dulkių ir dalelių arba lakios alyvos.
• Genėdami medžius, naudokite botaninį aliejų. Mineralinė alyva gali pažeisti medžius.
• Genėdami medžius su grandininiu pjūklu, niekada nenaudokite jėgos.
• Prieš išpjaudami, užtikrinkite, kad alyvos bakelio dangtelis yra prisuktas.

Pav.18

Grandinini pjūkla laikykite toliau nuo medžio. Ijunkite ji ir laukite, kol pjūklo grandinė bus pakankamai sutepta.

Prieš įjungdami pjūkla, atremkite apatinę apsaugą i šaka, kurią pjausite. Pjaunant neatrémus apatinės apsaugos i šaka, pjovimo juosta gali pradėti svirduliuoti ir sužeisti operatorių.

Medi pjaukite leisdami ji žemyn.

GRANDININIO PJUKLO NAUDOJIMAS

Pirmą kartą naudodamas pjūkla, vartotojas būtinai privalo jī išbandyti, pjaudamas rąstus ant ožio arba atramos malkoms pjauti.

Medžių genėjimas

Pav.19

⚠️DÈMESIO:

• Varikliui veikiant, grandininį pjūklą laikykite atokiau nuo kūno dalių.
• Varikliui veikiant, tvirtai laikykite grandinini pjūkla abiejomis rankomis.
• Nepersitempkite. Visada tvirtai remkitės kojomis ir išlaikykite lygsvarą.

Prieš įjungdami pjūkla, atremkite apatinę apsaugą i šaka, kurią pjausite. Pjaunant neatrémus apatinės apsaugos i šaka, pjovimo juosta gali pradėti svirduliuoti ir sužeisti operatorių.

Pav.20

Pjaunant storas šakas, pirmiausia jpjaukite jas iš apačios, po to baikite pjauti iš viršaus.

Pav.21

Jeigu bandysite nupjauti storas šakas iš apačios, šaka gali susispausti ir sužnybti grandininį pjūkla pjūvyje. Jeigu bandysite nupjauti storas šakas iš viršaus, neatlikę nedidelio įpjovimo iš apačios, šaka gali atskilti.

Pav.22

Jeigu medžio negalima perpjauti vienu kirčiu:

Truputj paspauskite rankeną ir toliau pjaukite, truputj atitraukdami grandininį pjūklą atgal; po to nuleiskite smaigalį truputį žemiau ir pabaikite pjovimą, pakeldami rankeną.

Medžių pjovimas rąstams

Pav.23

Pjaunant medj, norėdami padaryti pjūvius, įremkite į pjaunamą medį dantytą strypą, kaip parodyta piešinyje. ljungę grandinini pjūklą, pjaukite medį, viršutinę rankeną naudodami pjūklui atkelti, o priekinę - jį valdyti. Vietoj atsparos taško naudokite dantytus strypus.

Tęskite pjovimo darbus, truputį paspausdami priekinę rankeną, lengvai atitraukdami pjūklaą atgal. Stumkite žemyn rąstu dantytą strypą ir vėl pakelkite priekinę rankeną.

Atlikę keletą pjūvių, išjunkite grandinini pjūklą tarp pjūvių.

Pav.24

⚠️DÈMESIO:

- Jeigu pjaunate viršutiniu pjovimo juostos kraštu, grandinei įstrigus, grandininį pjūklą gali atmesti į jus. Dėl šios priežasties, pjaukite apatiniu kraštu, kad įstrigimo atveju pjūklą atvestų šalin nuo jūsų kūno.

Pav.25

Pradžioje pjaukite medj, naudodami (A) pusės įtempimą. Po to atlikite paskutinį pjūvj, naudodami (B) pusės įtempimą. Tai neleidžia pjovimo juostai įstrigti.

Šakų genėjimas

⚠️DÈMESIO:

- Šakas genėti gali tik apmokyti asmenys. Pavojų kelia atatrankos rizika.

Genint šakas, jeigu įmanoma, atremkite grandininį pjūklą į kamieną. Nepjaukite pjovimo juostos galu, nes kyla atatrankos pajovus.

Ypač būkite atsargūs, pjaudami įtemptas šakas. Nepjaukite neatremtų šakų iš apačios.

Genėdami šakas, nestovėkite ant nupjauto medžio kamieno.

lpjovimai ir lygiagretūs pluoštui pjūviai

⚠️DÈMESIO:

• Ipjovimus ir lygiagrečius pluoštui pjūviui gali atlikti tik specialiai apmokyti asmenys. Atatürkos galimybė kelia pavojų susižeisti.

Pav.26

Lygiagrečius pluoštui pjūvius atlikite kaip įmanoma bukesniu kampu. Pjūvj atlikite kuo atsargiau, nes dantyto strypo panaudoti negalima.

Meždių kirtimas

⚠️DÈMESIO:

- Medžius kirsti gali tik apmokyti asmenys. Šis darbas yra pavojingas.

Norėdami nukirsti medį, vadovaukitės vietiniais reglamentais.

Pav.27

- Prieš pradėdami irtimo darbus, patikrinkite, ar:

(1) Netoliese yra tik su kirtimo darbais susiję asmenys;

(2) Visi asmenys turi laisvą atsitraukimo kelią mażdaug 45 ° kampu iš abiejų kirtimo aśies pusių. Atsižvelkite į papildomą pavojų užliūti už elektros laidų;

(3) Prie medžio kamieno pagrindo nėra jokių pašalinių daiktų, šaknų ir nelygumu;

(4) Nėra žmonių ar daiktų arčiau nei per 2,5 medžio ilgio medžio kritimo krymtimi.

- Kirsdami bet kurj medj, atsižvelkite i tokius dalykus:

• Pasvirimo kryptj;
  • Nulūžusias arba sausas šakas;
• Medžio aukštj;
  • Natūralią nuosvyra;
  • Ar medis sutrūnijęs, ar ne.

- Atkreipkite dėmesi į vėjo greitį ir kryptį. Nevykdykite kirtimo darbų, nei pučia stiprūs vėjo gūsiai.

- Iškilusių šaknu genėjimas: Pradžioje nupjaukite storiausius auglius. Pirma padarykite vertikalų pjūvį, po to horizontalų pjūvį.

Pav.28

• Atlikite įstrižą pjūvį: Įstrižas pjūvis apsprendžia kryptį, kuria kris medis, ir nukreipia jį. Jis atliekamas iš tos pusės, link kurios turės kristi medis. Įstrižą pjūvį atlikite kuo arčiau žemės. Pirmiausia atlikite horizontalų pjūvį, įpjaudami 1/5 - 1/3 medžio kamieno skersmens. Nepadarykite per ilgo įstrižo pjūvio. Po to atlikite įstrižinį pjūvį.
• Atlikite bet kokius įstrižo pjūvio pataisymus per visą jo plotį.

Pav.29

- Atlikite galinį pjūvį truputį aukščiau už įstrižo pjūvio pagrindą. Galinis pjūvis turi būti tiksliai horizontalus. Tarp galinio ir įstrižo pjūvio palikite ir nejpjaukite maždaug 1/10 kamieno skersmens.

Medžio pluoštai nejpjauto kamieno dalyje tarnauja vietoj lanksto. Niekada nekirskite skersai per visus pluoštus, nes kitaip medis virs nevaldomai. Laikinai j galinj pjūvj ikiškite pleištus.

• ľ galinį pjūvį galima kišti tik plastikinius arba aliumininius pleištus. Geležinius pleištus kišti draudžiama.
• Pasitraukite i šoną nuo krentančio medžio. Užpakalinė krentančio medžio dalis turi būti laisva 45 ° kampu iš abiejų medžio ašies pusių (žr. i "medžių kirtimo zonos" piešini). Saugokitės krentančių šakų.
• Prieš pradėdami pjauti suplanuokite ir, jei reikia, išvalykite pabėgimo kelią. Pabėgimo kelias turi eiti atgal ir įstrižai už tikėtinos kritimo linijos, kaip parodyta paveikslėlyje.

Pav.30

Irankio nešimas

Pav.31

Prieš nešdami įrankį, visada išimkite iš jo akumuliatoriaus kasetę ir uždenkite pjovimo juostą dėklu. Akumuliatoriaus kasetę taip pat įdėkite į akumuliatoriaus dėklą.

TECHNINĖ PRIEŽIŪRA

⚠️DÈMESIO:

• Visuomet įsitikinkite, kad įrankis yra išjungtas ir akumuliatoriaus kasetė yra nuimta prieš atliekant apžiūrą ir priežiūrą.
• Atlikdami bet kokj patikrinimą arba techninės priežiūros darbus, visada dévėkite pirštines.
• Niekada nenaudokite gazolino, benzino, tirpiklio, spirito arba panašių medžiagų. Gali atsirasti išblukimų, deformacijų arba įtrūkimų.

Pjūklo grandinės galandimas

⚠️DÈMESIO:

- Tvarkydami pjūklo grandinę, visada išimkite akumuliatoriaus kasetę ir dévėkite apsaugines pirštines.

Pav.32

Pjūklo grandinę galąskite, kai:

• Pjaunant drėgną medieną, krenta miltiškos pjuvenos;
• Grandinė sunkiai skverbiasi i medieną, net ir stipriai spaudžiant;
• Pjovimo kraštas yra aiškiai apgadintas;
• Pjaunant medieną, pjūklas slenka kairėn arba dešinėn. Taip nutinka dėl nelygaus pjūklo grandinės išgalandimo arba vienos pusės apgadinimo.

Dažnai galąskite pjūklo grandinę, tačiau kiekvieną kartą nugaląskite tik mažą paviršiaus dalele.

Dažnai galandant, paprastai pakanka dviejų ar trijų dildės brūkštelėjimų. Keletą kartų pagalandus pjūklo grandinę, ją reikėtų atiduoti "MAKITA" remonto dirbtuvės meistrams, kad ją dar kartą pagaląstų.

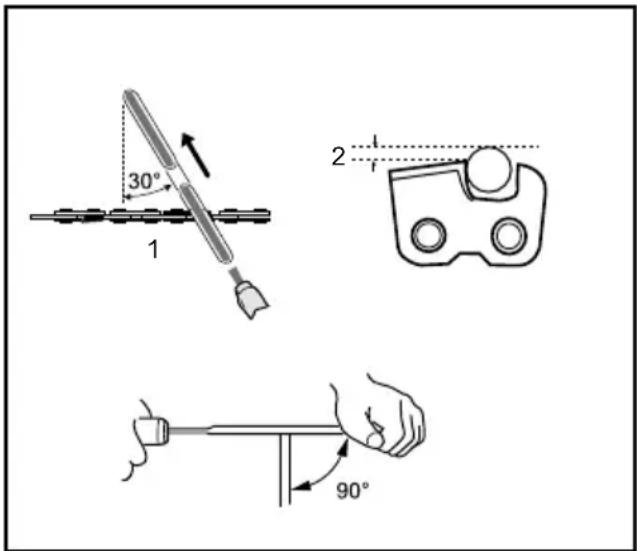

Dildė ir dildės valdymas

- Grandininio pjūklo 4 mm skersmens grandinės galandimui naudokite specialią apvalią dildę (papildomas priedas). Iprastos apvalios dildės netinka.

1. Brūkštelėjimas dilde pirmyn
2. 1/5 dildès skersmens

011075

• Dildė turi liesti metalą tik braukiant ja i priekį. Atbulinio judesio metu, atkelkite dildę nuo metalo.
• Pirmiausia pagaląskite trumpiausią pjovimo danti. Šio pjovimo danties ilgis yra šabloninis dydis galandant visus kitus pjūklo grandinės pjovimo dantis.
• Nukreipkite dildę taip, kai pparodyta peišinyje.
• Dildę lengviau nukreipti naudojant dildės laikiklj (priedas). Ant dildės laikiklio pažymėtos teisingos 30 ° galandimo kampas (sulygiuokite žymes lygiagrečiai su pjūklo grandine) ir prasiskverbimo gylio ribos (4/5 dildės skersmens).

Nukreipkite dildę taip, kai pparodyta peišinyje.

- Pagalandę grandinę, patikrinkite gylio ribotuvo aukstį, naudodami grandinės matavimo įrankį (papildomas priedas).

Pav.33

• Specialia plokščia dilde (papildomas priedas) nudildykite bet kokias išsikišusias dalis, kad ir kokios mažos jos būtų.
• Vél užapvalinkite gylio ribotuvo priekines dalis.
• Sureguliavę gylio matuoklio aukštį, nuo pjūklo grandinės nuvalykite dulkes ir daleles.

Pjovimo juostos valymas

Pav.34

Pjovimo juostos griovelyje susikaups atplaišų ir pjuvenų, užkemšančių jį ir stabdančių alyvos srautą. Galąsdami arba keisdami pjūklo grandinę, visada išvalykite šias atplaišas ir pjuvenas.

Alyvos tiekimo angos valymas

Darbo metu alyvos tiekimo angoje gali susikaupti smulkių dalelių arba dulkių.

Alyvos tiekimo angoje susikaupusios dulkės arba mažos dalelės gali sutrikdyti tiekiamos alyvos srautą ir todėl gali sutrikti visos pjūklo grandinės tepimas.

Kai pjovimo juostos galas prastai tepamas grandinės tepimo alyva, išvalykite alyvos tiekimo angą tokiu būdu.

Ištraukite iš įrankio akumuliatoriaus kasetę.

Nuimkite nuo įrankio žvaigždutės dangtelį ir pjūklo grandinę. (Žr. skyrių, pavadintą "Pjūklo grandinės sumontavimas arba nuėmimas").

Pav.35

Pašalinkite smulkias daleles arba dulkes, naudodami ploną atsuktuvą su grioveliais arba panašų įrankį. Įkiškite akumuliatoriaus kasetę į įrankį.

Pav.36

Patraukite svirtinį gaiduką, kad tekanti grandinės tepimo alyva pašalintų alyvos paskirstymo skylėje susukaupusias dulkes arba kietas daleles.

Ištraukite iš įrankio akumuliatoriaus kasetę.

Uždėkite ant įrankio žvaigždutės dangtelį ir pjūklo grandinę.

Pakeiskite žvaigždutę nauja

Prieš pradėdami montuoti naują pjūklo grandinę, patikrinkite žvaigždutės būklę.

Pav.37

⚠️DÊMESIO:

- Susidėvėjusi žvaigždutė sugadins naują pjūklo grandinę. Tokiu atveju žvaigždutę reikia pakeisti nauja. Žvaigždutę reikia įmontuoti taip, kad ji būtų nukreipta kaip parodyta piešinyje.

Pav.38

Keisdami žvaigždutę, visada jđekite naują fiksavimo žiedą.

Anglinių šepetėlių keitimas

Pav.39

Periodiškai išimkite ir patikrinkite anglinius šepetėlius. Pakeiskite juos, kai nusidėvi iki ribos žymės. Laikykite anglinius šepetėlius švarius ir laisvai įslenkančius į laikiklius. Abu angliniai šepetėliai turėtų būti keičiami tuo pačiu metu. Naudokite tik identiškus anglinius šepetėlius.

Pav.40

Jei norite nuimti šepetėlių laikiklių dangtelius, pasinaudokite atsuktuvu. Išimkite sudėvėtus anglinius šepetėlius, įdėkite naujus ir įtvirtinkite šepetėlį laikiklio dangtelį.

Irankio saugojimas

Nuvalykite įrankį prieš sandėliuodami. Nuėmę žvaigždutės gaubtą, nuvalykite nuo įrankio visas atplaišas ir pjuvenas. Nuvalę įrankį, leiskite jam padirbti be apkrovos, kad būtų sutepta pjūklo grandinė ir pjovimo juosta.

Imaukite pjovimo juostą i déklą.

Išpilkite alyvą iš alyvos bakelio ir uždėkite pjūklo grandinę.

Kad gaminys būtų SAUGUS ir PATIKIMAS, jį taisyti, apžiūrėti ar vykdyti bet kokią kitą priežiūrą ar derinimą turi įgaliotasis kompanijos „Makita" techninės priežiūros centras; reikia naudoti tik kompanijos „Makita"

pagamintas atsargines dalis.

PASIRENKAMI PRIEDAI

⚠️DÈMESIO:

- Su šiame vadove aprašytu įrenginiu „Makita" rekomenduojama naudoti tik nurodytus priedus ir papildomus įtaisus. Jeigu bus naudojami kitokie priedai ar papildomi įtaisai, gali būti sužaloti žmonės. Priedus arba papildomus įtaisus naudokite tik pagal paskirtį.

Jeigu norite daugiau sužinoti apie tuos priedus, kreipkitės į artimiausią „Makita" techninės priežiūros centra.

• Ivairių tipų Makita originalūs akumuliatoriai ir krovikliai
  • Pjūklo grandinė
  • Déklas
  • Pjovimo juostos komplektas
  • Dildè
• Krepšys įrankiui
  • Akumuliatoriaus adapteris
• Svirtinis laidinis kablys (skirtas naudoti kartu su akumuliatoriaus adapteriu)

PASTABA:

- Kai kurie sąraše esantys priedai gali būti pateikti įrankio pakuotėje kaip standartiniai priedai. Jie įvairiose šalyse gali skirtis.
