BRUKSANVISNING KDL50W828BBAE2 SONY

Problemer og løsninger 14

Specifikationer 15

Indledning

Oplysninger om trådløst signal

Undertegnede Sony Corporation erklærer

Brug netledningen og stikket som følger for at undgå brand, elektrisk stød eller skader på personer og materiel:

Til Sony-forhandlere og installatører:

Til Sony-forhandlere og installatører

Blødt underlag Stativhalse Fod

Skruer til basen for vægmontering (8 mm diameter, medfølger ikke)

KDL-50W82xB,

KDL-50W81xB,

KDL-50W80xB,

KDL-50W70xB (8)

KDL-42W82xB,

KDL-42W81xB,

KDL-42W80xB

KDL-42/32W70xB (4)

Blødt underlag

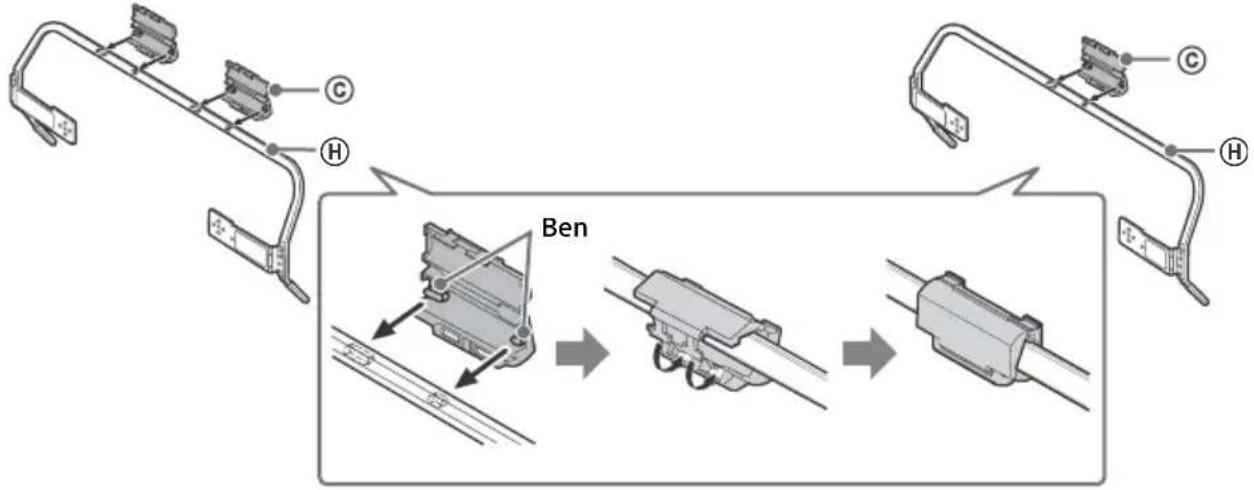

2 Sæt tappen (på stativbeskytter ©) i hullet på stativ Ⓗ, og fold derefter stativbeskytter © op. Kontrollér at stativbeskytter © sidder godt fast i stativ Ⓗ.

KDL-50W82xB, KDL-50W81xB, KDL-50W80xB, KDL-50W70xB

KDL-42W82xB, KDL-42W81xB, KDL-42W80xB, KDL-42/32W70xB

Blødt underlag D H E △ × 2

Problemer og løsninger

20 og 24 bit, Dolby Digital

Stik til høretelefoner

(støtte for Subwoofer-ud)

ψ1 (HDD REC), Φ

USB HDD-enhedsport (kun ♂), USB-port

图

CAM (Conditional Access Module)-holder

- C + DC IN 19.5 V

Adapterindgang

LAN

10BASE-T/100BASE-TX-stik

Skærmstørrelse (målt diagonalt) (Ca.)

- "x" i modelnavnet svarer til et numerisk ciffer vedrørende design, farve eller tv-system.

Sikkerhets-informasjon 3

Forholdsregler....5

Montere TV-en på veggen 7

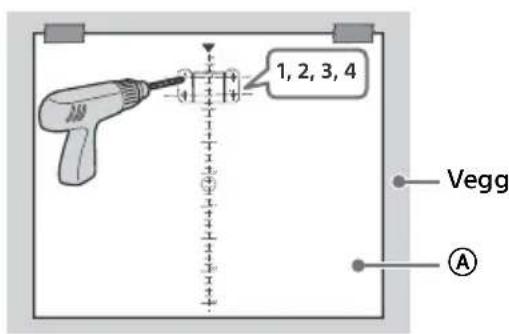

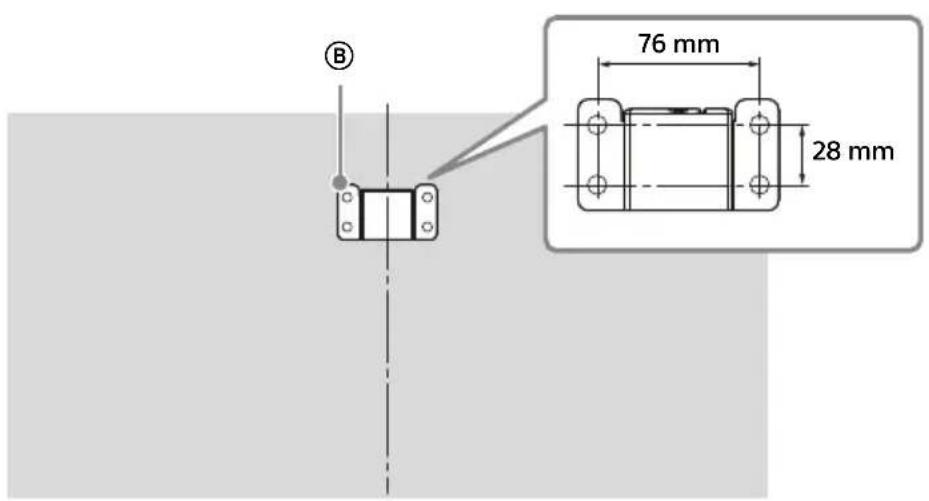

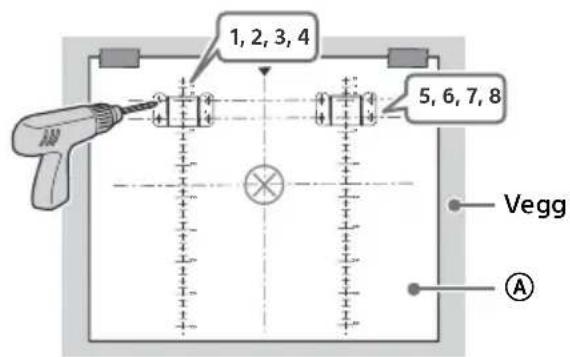

Montere brakettene på veggen .....8

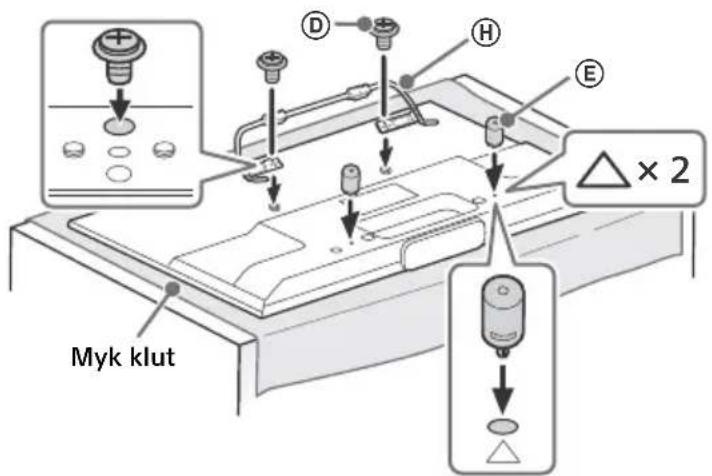

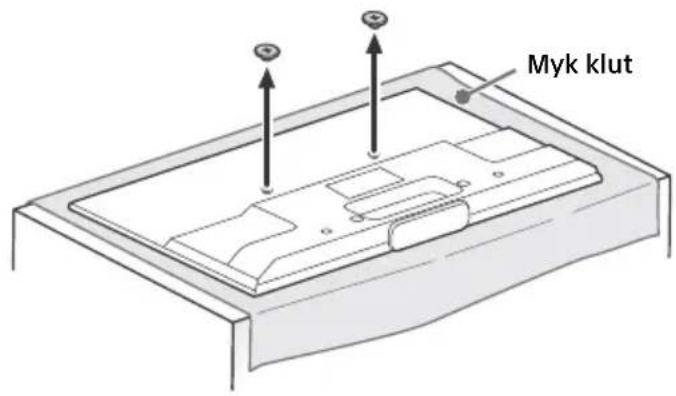

Gjøre klar installasjonen av TV-en. ..... 11

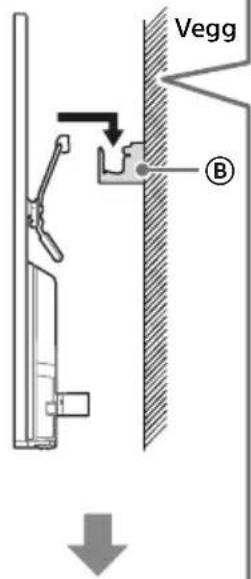

Montere TV-en på veggen....12

Feilsøking 14

Problemer og løsninger....14

Spesifikasjoner 15

Introduksjon

Takk for at du valgte dette Sony-produktet.

Les gjennom denne håndboken før du begynner å bruke TV-en, og ta vare på den for fremtidig referanse.

Merknader

- Les "Sikkerhets-informasjon" (side 3) før du betjener TV-en.

- Instruksjoner om å "Montere TV-en på veggen" er inkludert i bruksanvisningen til denne TV-en.

- Bilder og illustrasjoner som brukes i Hurtigstartguide og denne håndboken er kun ment for din referanse og kan avvike fra produktets faktiske utseende.

Plassering av identifikasjonsmerket

Etiketter for TV-modellnr., produksjonsdato (måned/år) og strømforsyningsrangering er plassert på baksiden av TV-en eller esken.

Etiketter for strømadapterens modellnummer og serienummer finnes under strømadapteren.

ADVARSEL

FOR Å HINDRE

SPREDNING AV BRANN

SKAL STEARINLYS OG ALLE ANDRE FORMER FOR ÅPEN ILD HOLDES BORTE FRA DETTE PRODUKTET TIL ENHVER TID.

VIKTIG MERKNAD

Dette produktet er produsert av eller på vegne av Sony Corporation 1-7-1 Konan Minato-ku Tokyo, 108-0075 Japan. Henvendelser relatert til produkt samsvar basert på Europeisk Unions lovgivning skal adresseres til autorisert representant, Sony Deutschland GmbH, Hedelfinger Strasse 61, 70327 Stuttgart, Tyskland. For service eller garanti saker, vennligst referer til adresse som nevnt i separat service eller garanti dokument.

Sony Corporation erklærer herved at utstyret er i samsvar med de

grunnleggende krav og øvrige relevante krav i direktiv 1999/5/EF.

For flere detaljer, vennligst se:

http://www.compliance.sony.de/

Merknad for kunder: Følgende informasjon gjelder kun for utstyr som er solgt i land som anvender EU-direktivene.

Trådløst TV-system kan brukes i følgende land:

AT, BE, HR, CY, CZ, DK, EE, FI, FR, DE, GR, HU, IE, IT, LV, LT, LU, MT, NL, PL, PT, SK, SI, ES, SE, GB, IS, LI, NO, CH, BG, RO, TR, AL, BA, MK, MD, RS, ME

Dette utstyret kan betjenes i andre land utenfor Europa.

Sikkerhets-informasjon

ADVARSEL

Batterier må ikke utsettes for overdreven hete, som solskinn, ild eller lignende.

Installasjon/oppsett

Installer og bruk TV-apparatet i samsvar med instruksjonene nedenfor for å unngå risiko for brann, elektrisk støt eller annen skade og/eller personskader.

Installasjon

• TV-en bør installeres i nærheten av en lett tilgjengelig stikkontakt.
• Plasser TV-en på en stabil, plan overflate for å unngå at den faller ned og forårsaker personskade eller skade på TV-en.
• Kun kvalifisert servicepersonell må gjennomføre eventuell installasjon på vegg.
• Av sikkerhetsgrunner anbefales det på det sterkeste at du bruker tilleggsutstyr fra Sony, som omfatter:
• Veggmonteringsbrakett
• Sørg for at du bruker skruene som følger med veggmonteringsbraketten når du fester monteringskrokene (stativ) til TV-en. De medfølgende skruene er utformet som vist på illustrasjonen målt fra monteringskrokens overflate (stativ). Skruenes diameter og lengde varierer i forhold til veggmonteringsbrakettens modell.
  Hvis du bruker andre skruer enn de som følger med, kan TV-apparatet bli skadet inni eller det kan falle ned osv.

Skrue (følger med veggmonteringsbraketten) Monteringskrok (Stativ) Krokens feste bak på TV-apparatet

Bæring

• Før du bærer TV-apparatet, må du koble fra alle kablene.
• Et stort TV-apparat må bæres av to eller flere personer.

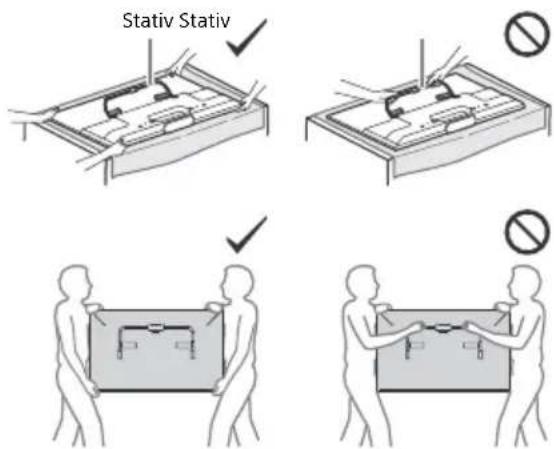

• Når du transporterer TV-en for hånd, må du holde den som vist under. Ikke utsett LCD-skjermen og rammen rundt for pressbelastning.

• Ikke utsett TV-apparatet for støt eller sterke vibrasjoner når du flytter det.
• Når du leverer inn TV-apparatet på grunn av reparasjon eller hvis du flytter, bør du transportere det i originalemballasjen.

Forhindre velting

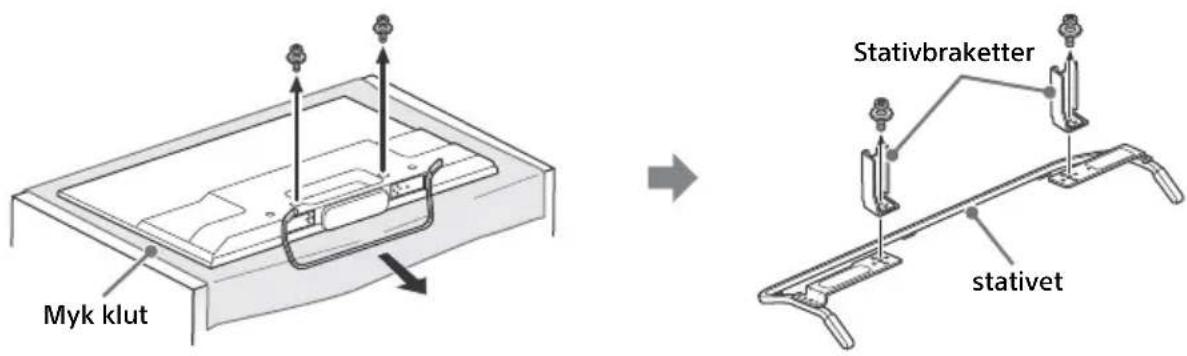

• Før du installerer maskinskruen, legger du skjermen med forsiden vendt ned på en stabil arbeidsoverflate som er større enn TV-en.
• For å forhindre at du skader overflaten til LCD-skjermen må du bruke en myk klut på arbeidsoverflaten.

Ventilasjon

• Ventilasjonsåpningene må aldri tildekkes, og du må aldri stikke gjenstander inn i kabinettet.
• La det være plass rundt TV-apparatet, som vist under.
• Det anbefales på det sterkeste at du bruker en veggmonteringsbrakett som er godkjent av Sony for å oppnå tilstrekkelig luftsirkulasjon.

Installering på vegg

10 cm 30 cm 10 cm 10 cm

La det være minst så mye plass rundt TV-apparatet.

Installering med sokkel

10 cm 30 cm 10 cm 6 cm

La det være minst så mye plass rundt TV-apparatet.

• For å sikre tilstrekkelig ventilasjon og forhindre at det samler seg støv eller smuss:
• Ikke legg TV-apparatet ned på ryggen, ikke installer det oppned, bak-frem eller på skrått.
• Ikke plasser TV-apparatet på en hylle, et teppe, en seng eller i et skap.
• Ikke dekk til TV-apparatet med et klede, som for eksempel gardiner, eller andre ting som for eksempel aviser osv.

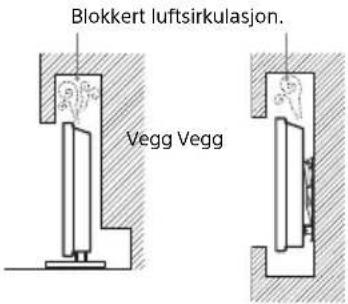

  — Ikke installer TV-apparatet som vist under.

Blokkert luftsirkulasjon. Vegg Vegg

Nettledning

Håndter nettledningen og støpselet som følger for å unngå risiko for brann, elektrisk støt eller annen skade og/eller personskader:

• Bruk kun nettledninger som er levert av Sony, ikke av andre leverandører.
  — Stikk støpselet helt inn i stikkontakten.
• Koble TV-apparatet kun til en strømforsyning på 220-240 V vekselstrøm.
• Før du legger kablene, pass på at nettledningen er frakoblet for din egen sikkerhets skyld og pass på at du ikke snubler i kablene.
• Trekk ut støpselet med nettledningen før du utfører arbeider eller flytter TV-apparatet.
  — Hold nettledningen unna varmekilder.
• Trekk ut støpselet og rengjør det regelmessig. Støv på støpselet opptar fuktighet, som kan medføre at isolasjonen forringes. Dermed kan det oppstå brann.

Merknader

• Ikke bruk den vedlagte nettledningen til annet utstyr.
• Ikke klem, bøy eller vri nettledningen for mye. Trådene i lederne kan bli blottlagt eller brytes av.
• Ikke foreta endringer på nettledningen.
• Ikke sett tunge gjenstander på nettledningen.
• Ikke trekk i selve nettledningen när du kobler fra strømmen.
• Ikke koble for mange apparater til den samme stikkontakten.
• Ikke bruk stikkontakter som er i dårlig stand.

MERKNAD OM STR∅MADAPTER

Advarsel

For å redusere risikoen for brann eller elektrisk støt, må ikke dette apparatet utsettes for regn eller fukt.

For å forhindre fare for brann eller sjokk, ikke plasser objekter som er fylt med væsker, som vaser, på apparatet. Ikke installer dette utstyret i et innestengt område, som i en bokhylle eller lignende enhet.

• Sørg for at stikkontakten er installert nær utstyret og er lett tilgjengelig.
• Sørg for at du bruker den medfølgende vekselstrømadapteren og strømledningen.
• Bruk aldri noen annen strømadapter. Dette kan føre til funksjonsfeil.
• Koble strømadapteren til en lett tilgjengelig stikkontakt.

- Ikke snurr strømledningen rundt strømadapteren. Ledningen kan kuttes og/ eller det kan forårsake en feilfunksjon på mediemottakeren.

• Ikke ta på strømadapteren med våte hender.
• Hvis du merker noe unormalt med strømadapteren, må du koble den fra stikkontakten øyeblikkelig.
• Selv om fjernsynet er slått av, er den ikke koblet fra strømmen så lenge det er koblet til stikkontakten.
• Siden strømadapteren vil bli varm når den brukes for lengre tid, kan den kjennes varm ut når du tar på den.

Forbudt bruk

Ikke installer/bruk TV-apparatet på steder, i omgivelser eller situasjoner som de som er oppført nedenfor, ellers kan TV-apparatet fungere feil og forårsake brann, elektrisk støt, skader og/eller personskader.

Steder:

• Utendørs (i direkte sollys), ved vannkant, på et skip eller andre fartøy, i et kjøretøy, i medisinske institusjoner, ustabile posisjoner, i nærheten av vann eller regn, fuktighet eller røyk.
• Hvis TV-en plasseres i garderoben til et offentlig bad eller varm kilde, kan TV-en bli skadet av luftbåren svovel, osv.

• For den beste bildekvaliteten, må du ikke utsette skjermen for direkte opplysning eller direkte sollys.
• Du bør unngå å flytte TV-en fra et kaldt til et varmt område. Plutselige endringer i romtemperaturen kan forårsake kondens. Dette kan føre til at et bilde av lav kvalitet og/eller farge av lav kvalitet vises på TV-en. Hvis dette skjer, må du la all fuktighet fordampe helt før du slår på TV-en.

Omgivelser:

• Steder som er varme, fuktige eller særlig støvet; slik at insekter har adgang; hvor det kan bli utsatt for mekanisk vibrasjon, i nærheten av åpen ild (stearinlys osv). TV-apparatet må ikke utsettes for vanndråper eller vannsprut. Det må ikke plasseres gjenstander som er fylt med væske oppå TV-en (f.eks. blomstervase).
• Ikke plasser TV-en på et sted som er støvete eller fuktig, eller i et rom med oljete røyk eller damp (nær mattilberedningsbord eller luftfuktere). Dette kan føre til brann, elektrisk støt eller misdannelser på TV-en.
• Ikke installer TV-en på steder som er utsatt for ekstreme temperaturer, som i direkte sollys, nær en radiator eller en varmeventil. På slike steder kan TV-en bli for varm og dette kan føre til deformering av kabinettet og/eller feilfunksjon.

Situasjoner:

• Ikke bruk apparatet når du er våt på hendene, når kabinettet er tatt av eller når det er tilkoblet utstyr som ikke er anbefalt av produsenten. Trekk ut støpselet fra stikkontakten og koble fra antenneledningen når det lyner.
• Ikke installer TV-en slik at den stikker ut i et åpent rom. En person eller gjenstand kan dunke borti TV-en og dette kan føre til skade på TV-en eller personskade.

Knuselig glass:

Når TV-en ikke er i bruk

• Hvis TV-apparatet ikke skal brukes noen dager, bør du skille apparatet fra strømnettet av miljøhensyn og sikkerhetsgrunner.
• Siden TV-en ikke er koblet fra strømnettet når du bare slår det av, må du trekke støpselet ut av stikkontakten for å koble TV-apparatet fullstendig fra.
• Enkelte TV-apparater har imidlertid funksjoner som krever at apparatet står på i hvilemodus for at de skal fungere korrekt.

Barns sikkerhet

• Ikke la barn klatre på TV-apparatet.
• For å unngå at små barn kan svelge mindre deler, hold disse delene av tilleggsutstyret unna barns rekkevidde.

Hvis følgende problemer oppstår...

Slå av TV-apparatet og trekk ut støpselet fra strømnettet øyeblikkelig dersom følgende problemer oppstår. Be forhandleren din eller ditt Sony servicesentre om å få TV-en kontrollert av kvalifisert servicepersonell.

Dersom:

— Nettkabelen er skadet.
— Stikkontakter er i dårlig stand.
- TV-apparatet er skadet fordi det har falt ned, vært utsatt for støt eller det er kastet noe på det.
— Det er kommet væske eller gjenstander inn i åpningene på kabinettet.

Om temperaturen på LCD-skjermen

Når LCD-skjermen brukes over lengre tid, kan panelet rundt bli varmt. Du kan føle varmen når du berører dette området.

Advarsel

Utstyr som er jordet via nettplugg og/eller via annet jordtilkoblet utstyr – og samtidig er tilkoblet et kabel - Tv nett, kan forårsake brannfare.

For å unngå dette skal det ved tilkobling av utstyret til kabel-TV nettet installeres et galvanisk skille mellom utstyret og kabel-TV nettet.

VEGGMONTERINGSBRAKETT

Informasjonen under viser korrekt håndtering av veggmonteringsbraketten. Les nøye gjennom denne informasjonen og bruk veggmonteringsbraketten på riktig måte.

Til kunder:

Overhold følgende forholdsregler for sikkerhet for å forhindre alvorlig personskade fra brann, elektrisk støt, velting av produktet eller at produktet faller ned.

• Overlat installasjonen til lisensierte entreprenører og hold små barn borte under installasjonen.
• Overlat flytting eller demontering av TV-en til lisensierte entreprenører.
• Ikke fjern skruer, osv., etter at TV-en er montert.
• kke gjør endringer på delene til veggmonteringsbraketten.
• Ikke monter noe annet utstyr enn det spesifiserte produktet.
• Ikke påfør noen annen vekt enn den fra TV-en på veggmonteringsbraketten.
• Ikke len eller heng fra TV-en.

- Ikke håndter TV-en med ekstrem kraft under rengjøring eller vedlikehold.

Til Sony-forhandlere og -entreprenører:

Følgende anvisninger er bare for Sony-forhandlere og - leverandører. Les sikkerhetsforholdsreglene beskrevet under og legg spesielt merke til sikkerheten under installasjon, vedlikehold og kontroll av dette produktet.

- Når du håndterer eller monterer TV-en, må du holde den etter sidene. Ikke løft TV-en etter stativet.

- Ikke monter veggmonteringsbraketten på veggoverflater hvor hjørnene eller sidene av TV-en stikker frem fra veggoverflaten.

• Ikke installer TV-en over eller under et klimaanlegg.
• Sørg for at du monterer veggmonteringsbraketten sikkert på veggen etter instruksjonene i denne bruksanvisningen. Dersom en av skruene er løs eller faller ut, kan veggmonteringsbraketten falle ned og forårsake skade på person eller eiendom.
• Sørg for at du bruker de inkluderte skruene og tilkoblingsdeler på riktig måte etter instruksjonene gitt i denne bruksanvisningen. Dersom du bruker erstattede deler, kan TV-en f forårsake personskade eller skade på TV-en.
• Sørg for at du monterer braketten riktig etter anvisninger forklart i denne bruksanvisningen.
• Sørg for at du strammer til skruene på riktig måte i designert posisjon.
• Vær forsiktig så TV-en ikke utsettes for støt under installasjon.
• Sørg for at du installerer TV-en på en vegg som er både vinkelrett og flat.
• Etter riktig installasjon av TV-en, må du feste kablene på riktig måte.
• Ikke la strømledningen eller koblingskablene komme i klem da interne ledere kan eksponeres og forårsake en kortslutning eller et elektrisk brudd.

Forholdsregler

Se på TV

• Noen kan oppleve ubehag (slik som slite øyne, tretthet eller kvalme) mens de ser på 3D-videobilder eller spiller stereoskopiske 3D-spill. Sony anbefaler at alle seere tar regelmessige pauser mens de ser på 3D-videobilder eller spiller stereoskopiske 3D-spill. Hvor lenge og hvor ofte man bør ta en pause varierer fra person til person. Du må bestemme hva som fungerer best. Hvis du opplever noe slags ubehag, bør du slutte å se på 3D-videobilder eller spille stereoskopiske 3D-spill til ubehaget forsvinner. Ta kontakt med en lege hvis du mener det er nødvendig. Du bør også lese gjennom (i) bruksanvisningen til enhver annen enhet eller media som brukes med dette fjernsynet og (ii) vårt nettsted (http://support.sony-europe.com/) for å få den nyeste informasjonen. Synet til små barn (særlig dem under seks år) er fortsatt under utvikling. Kontakt en lege (for eksempel en barnelege eller øyelege) før du tillater små barn å se 3D-videobilder eller spille stereoskopiske 3D-spill. Voksne bør ha oppsyn med barn og sørge for at de følger anbefalingene ovenfor.
• Du må ikke bruke, oppbevare eller la 3D Briller eller batteriet ligge i nærheten av flammer, eller på steder med høy temperatur, f.eks. i direkte sollys eller i biler som står i sola.
• Når den simulerte 3D-funksjonen benyttes, vil det viste bildet være en konvertert utgave av originalen.
• Se på TV-apparatet i moderat belysning, da det sliter på øynene å se på TV-apparatet i dårlig lys over lengre tidsrom.
• Når du bruker hodetelefoner, justerer du lydvolumet slik at det ikke blir for kraftig, så unngår du hørselsskader.

LCD-skjerm

• Selv om LCD-skjermen er produsert med høypresisjonsteknologi og 99,99% eller mer av pikslene er effektive, kan det opptre svarte punkter eller lyspunkter (røde, blå eller grønne) konstant på LCD-skjermen. Dette er en egenskap LCD-skjermer har, og ingen feil.
• Ikke trykk på eller rip i frontfilteret, og ikke plasser noe oppå dette TV-apparatet. Bildet kan bli ujevnt eller LCD-skjermen kan bli ødelagt.
• Hvis dette TV-apparatet brukes på kalde steder, kan bildet bli uregelmessig eller mørkt. Dette er ingen feil. Det forsvinner när temperaturen øker.
• Spøkelsesbilder kan opptre når stillbilder vises kontinuerlig. Disse forsvinner etter en stund.
• Skjermen og kabinettet kan bli varmt når du bruker apparatet. Dette er ikke en feil på produktet.
• LCD-skjermen inneholder en liten mengde flytende krystaller. Følg lokale lover og forskrifter for avfallsbehandling.

Händtering og rengjøring av skjermflaten/kabinettet på TV-apparatet

Husk å trekke ut støpselet med nettledningen til TV-en før du rengjør apparatet.

For å unngå forringelse av skjermen og materialene apparatet er laget av, ta hensyn til følgende forholdsregler.

• Når du skal fjerne støv fra overflaten/kabinettet, tørker du forsiktig over med en myk klut. Hvis du ikke får av støvet på denne måten, tørker du med en myk klut fuktet i et mildt vaskemiddel.
• Aldri spray vann eller rengjøringsmidler direkte på TV-apparatet. Det kan dryppe ned til bunnen av skjermen eller ytre deler og trenge inn i TV-apparatet, som kan føre til skade på TV-apparatet.
• Bruk aldri skuresvamper, alkaliske/syreholdige rengjøringsmidler, skurepulver eller sterke løsemidler, som alkohol, benzen, fortynningsmidler eller insektmidler. Bruk av denne typen midler, eller langvarig kontakt med gummi eller vinyl, kan resultere i skade på skjermen og kabinettet.
• Det anbefales å støvsuge ventilasjonsåpningene med jevne mellomrom for å sikre skikkelig ventilasjon.
• Når TV-apparatets vinkel skal justeres, må du flytte forsiktig på det for å unngå at TV-en forskyver seg eller faller av sokkelen.

Alternativt tilleggsutstyr

• Hold alternative komponenter eller annet utstyr som avgir elektromagnetisk stråling, borte fra TV-apparatet. Ellers kan bildet forvrenges og/eller det oppstår en støyende lyd.
• Dette utstyret er testet og funnet i samsvar med grensene som angitt i EMC-direktivet med en tilkoblingskabel kortere enn 3 meter.

Anbefaling for plugg av F-type

Den indre ledningen må ikke stikke ut mer enn 1,5 mm.

Maks. 7 mm.

Maks. 1,5 mm.

(Referansetegning for plugg av F-type)

Advarsel om håndtering av fjernkontrollen

• Sett batteriene i riktig vei.
• Du må ikke bruke forskjellige batterityper eller blande gamle og nye batterier.
• Kast brukte batterier på en miljøvennlig måte. Noen steder kan kassering av batterier være lovregulert. Kontakt de lokale myndighetene hvis du vil vite mer om dette.
• Vær forsiktig når du bruker fjernkontrollen. Du må ikke slippe, tråkke på eller søle noen form for væske på fjernkontrollen.
• Du må ikke legge fjernkontrollen nær en varmekilde, et sted der den kan bli utsatt for direkte sollys eller i et fuktig rom.

Trådløs funksjon på apparatet

• Ikke bruk denne enheten nær medisinsk utstyr (pacemaker, osv.) da dette kan føre til feilfunksjon på det medisinske utstyret.
• Selv om denne enheten overfører/mottar kodede signaler, vær forsiktig for å unngå uautorisert avskjæring. Vi kan ikke være ansvarlige for noen problemer som oppstår på grunn av dette.

VEGGMONTERINGSBRAKETT

• Hvis du bruker TV-en montert på veggmonteringsbraketten over lang tid, kan veggen bak eller over TV-en bli misfarget eller tapeten kan løsne, avhengig av veggens materiale.
• Dersom veggmonteringsbraketten er fjernet etter at den er montert på veggen, forblir skruehullene.
• Ikke bruk veggmonteringsbraketten på et sted hvor den erutsatt for mekanisk vibrasjon.

Avhending av TV-apparatet

Kassering av gamle elektriske og elektroniske apparater (gjelder i den Europeiske Unionen og andre europeiske land med separat innsamlingssystem)

Dette symbolet på produktet eller emballasjen indikerer at dette produktet ikke må behandles som husholdningsavfall. I stedet skal det leveres til spesiell innsamlingsstasjon for

gjenvinning av elektrisk og elektronisk utstyr. Ved å sørge for at dette produktet avhentes på korrekt måte, vil du være med på å forhindre mulige negative følger for miljøet og helse, som ellers kan forårsakes av feilaktig avfallshåndtering av dette produktet. Gjenvinning av disse materialene vil være med på å ta vare på våre naturressurser. For mer informasjon om gjenvinning av dette produktet, kan du kontakte lokale myndigheter, renovasjonsverket der du bor eller butikken der du kjøpte produktet.

Avfallsinstruksjon vedrørende oppbrukte batterier (gjelder i EU og andre europeiske land med separate resirkuleringsrutiner)

Dette symbolet på batteriet eller på forpakningen betyr at batteriet ikke skal

behandles som vanlig husholdningsavfall. På visse batterier kan dette symbolet brukes i kombinasjon med et kjemisk symbol. Symbolet for kvikksølv (Hg) eller bly (Pb) er lagt til dersom batteriet inneholder mer enn 0,0005% kvikksølv eller 0,004% bly. Ved å sørge for at disse batteriene blir kastet riktig vil du bidra til å beskytte miljøet og menneskers helse fra potensielt negative konsekvenser som ellers kunne ha blitt forårsaket av ukorrekt avfallshåndtering. Resirkulering av materialene vil bidra til å bevare naturlige ressurser. Hva gjelder produkter som av sikkerhets-, ytelses- eller dataintegritetsgrunner krever permanent tilkobling til et inkorporert batteri, bør dette batteriet skiftes kun av autorisert servicepersonell. For å forsikre at batteriet blir behandlet korrekt skal det leveres til en resirkuleringsstasjon for elektriske produkter når det er oppbrukt. Hva gjelder alle andre batterier, vennligst se informasjonen om hvordan man fjerner batteriet på riktig måte. Lever batteriet på en resirkuleringsstasjon for oppbrukte batterier. For mer detaljert informasjon vedrørende korrekt avfallsmetode av dette produktet og av andre batterier, vennligst kontakt ditt kommunekontor, din avfallstjeneste eller forhandleren hvor du kjøpte produktet.

Montere TV-en på veggen

Til kunder

Tilstrekkelig ekspertise er nødvendig for å montere dette produktet. Overlat installasjonen til Sony-forhandlere eller lisensierte entreprenører, og vær spesielt oppmerksom på sikkerheten under installasjonen. Sony er ikke ansvarlig for skader eller personskader som oppstår som følge av feil behandling eller installasjon, eller installasjon av annet enn det spesifiserte produktet. Dine forbrukerrettigheter (hvis noen) påvirkes ikke.

Til Sony-forhandlere og -entreprenører

Tilstrekkelig ekspertise er nødvendig for å montere dette produktet. Les nøye gjennom denne bruksanvisningen for å gjøre installasjonen på en trygg måte. Sony er ikke ansvarlig for eventuelle skader eller personskade forårsaket av feil håndtering eller installasjon.

TV-ens bordstativ brukes som en del av veggmonteringsbraketten.

Merknader

• Se side side 3 (Sikkerhets-informasjon) og side 5 (Forholdsregler) på VEGGMONTERINGSBRAKETT før du monterer veggmonteringsbraketten.
• Hvis bordstativet er montert på TV-en, demonterer du bordstativet først.
• Legg TV-en med skjermsiden vendt ned på en flat og stabil overflate dekket med en tykk og myk klut som er større enn TV-en, när du sikrer stativet eller demonterer bordstativet fra TV-en for å forhindre skade på LCD-skjermoverflaten.
• Når stativhalsene er demontert fra stativet, må du oppbevare stativhalsene og skruene på en trygg plass.
• Når du monterer bordstativet igjen, må du feste skruene (som du fjernet tidligere) til de opprinnelige hullene på baksiden av TV-en.
• Sørg for at TV-en står i en vertikal posisjon før den slås på. TV-en må ikke slås på med LCD-panelet vendt ned for å unngå ujevn bildeoppstilling.

Demontere bordstativet fra TV-en

Myk klut Stativbraketter stativet

Montere brakettene på veggen

1 Gjør klart nødvendige gjenstander.

Tilbehør for veggmonteringsbrakett (medfølger)

Ⓐ En papirmal Ⓑ

Veggmonteringssokkel KDL-50W82xB, KDL-50W81xB, KDL-50W80xB, KDL-50W70xB (2) KDL-42W82xB, KDL-42W81xB, KDL-42W80xB, KDL-42/32W70xB (1)

© Stativbeskytter KDL-50W82xB, KDL-50W81xB, KDL-50W80xB, KDL-50W70xB (2) KDL-42W82xB, KDL-42W81xB, KDL-42W80xB, KDL-42/32W70xB (1)

Skruer for veggmonteringssokkel (8 mm i diameter, medfølger ikke)

KDL-50W82xB, KDL-50W81xB, KDL-50W80xB, KDL-50W70xB (8) KDL-42W82xB, KDL-42W81xB, KDL-42W80xB, KDL-42/32W70xB (4)

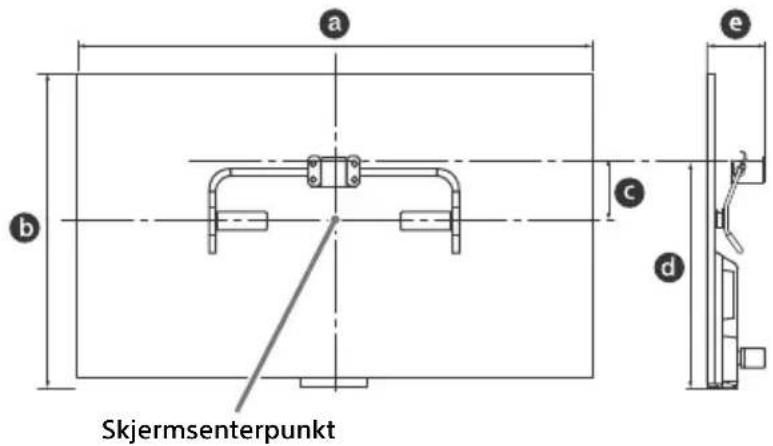

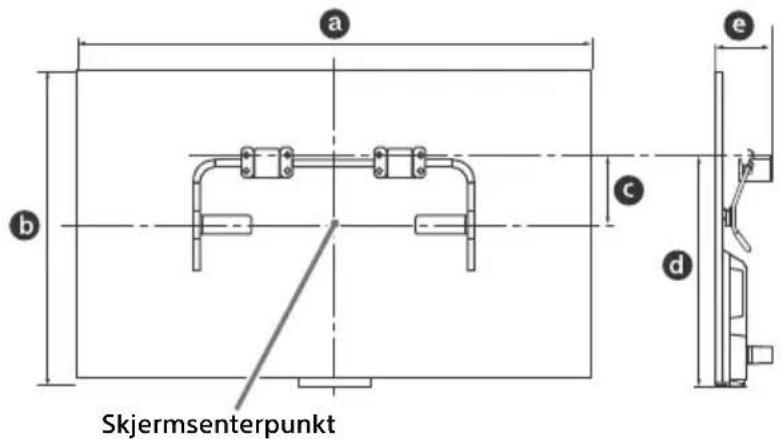

2 Sørg for at veggen har nok plass og at den kan støtte en vekt på minst fire ganger TV-ens. Sørg for at veggen er stor nok og kan støtte en vekt på minste fire ganger TV-ens vekt. Se følgende tabell for å montere TV-en på veggen. Se side 15-17 (Spesifikasjoner) for TV-ens vekt.

KDL-50W82xB, KDL-50W81xB, KDL-50W80xB, KDL-50W70xB

Skjermsenterpunkt

KDL-42W82xB, KDL-42W81xB, KDL-42W80xB, KDL-42/32W70xB

Skjermsenterpunkt

Enhet: cm

Modellnavn KDL-	Skjermmål Skjermsentermål Lengde for montering
	a	b	c	d	e
50W82xB/50W81xB/50W80xB/50W70xB	111,6	65,6	13,0	46,9	11,8
42W82xB/42W81xB/42W80xB/42W70xB	95,8	56,3	17,5	46,5	11,8
32W70xB 72,9	43,3	18,8	41,3	11,3

Merknader

- Tallene i tabellen kan variere noe, avhengig av installasjonen.

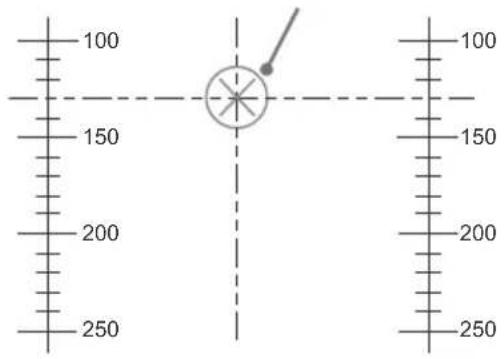

3 Lag et merke på papirmalen Ⓐ som indikerer midten av skjermen på TV-en.

KDL-50W82xB, KDL-50W81xB, KDL-50W80xB, KDL-50W70xB

KDL-42W82xB, KDL-42W81xB, KDL-42W80xB, KDL-42/32W70xB

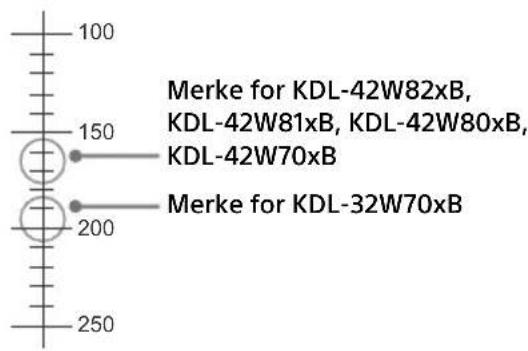

Skala på papirmal Ⓐ

Skala på papirmal Ⓐ

Merke for KDL-50W82xB, KDL-50W81xB, KDL-50W80xB, KDL-50W70xB

100 150 200 250 100 150 200 250

100 150 200 250 Merke for KDL-42W82xB, KDL-42W81xB, KDL-42W80xB, KDL-42W70xB Merke for KDL-32W70xB

4 Lim papirmal Ⓐ på veggen og lag hull etter nummereringen på papirmal Ⓐ ved hjelp av en elektrisk boremaskin.

KDL-50W82xB, KDL-50W81xB, KDL-50W80xB, KDL-50W70xB

KDL-42W82xB, KDL-42W81xB, KDL-42W80xB, KDL-42/32W70xB

1, 2, 3, 4 5, 6, 7, 8 Vegg A

1, 2, 3, 4 Vegg ①

5 Fjern papirmal Ⓐ fra veggen.

6 Fest veggmonteringssokkel Ⓑ til veggen på riktig måte med skruene (8 mm i diameter, medfølger ikke).

KDL-50W82xB, KDL-50W81xB, KDL-50W80xB, KDL-50W70xB

KDL-42W82xB, KDL-42W81xB, KDL-42W80xB, KDL-42/32W70xB

Gjøre klar installasjonen av TV-en

1 Fjern skruene fra baksiden av TV-en. Oppbevar skruene du fjerner på en trygg plass, utenfor barns rekkevidde.

Myk klut

2 Sett pinnen (på stativbeskyttelse ©) inn i hullet på stativ Ⓗ, og fold deretter opp stativbeskyttelse ©. Kontroller at stativbeskytter © er sikkert festet på stativ Ⓗ.

KDL-50W82xB, KDL-50W81xB, KDL-50W80xB, KDL-50W70xB

KDL-42W82xB, KDL-42W81xB, KDL-42W80xB, KDL-42/32W70xB

3 Fest stativ Ⓗ på TV-en med skruene Ⓓ som følger med. Fest avstandsklossene Ⓔ til hullene som er merket med trekantene △. KDL-50W82xB, KDL-50W81xB, KDL-50W80xB, KDL-50W70xB brukes for illustrasjonsformål.

Montere TV-en på veggen

1 Sørg for at du kobler til og samler kablene før du monterer TV-en på veggen.

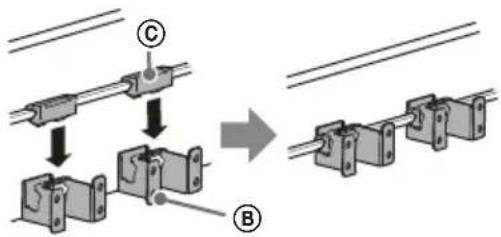

2 Monter TV-en på veggen. Kontroller deretter at stativbeskyttelse © er festet i veggmonteringssokkel ® og at avstandsklossene ® er i kontakt med veggen. Fest hette for brakett F med skruene G som følger med.

Vegg ⑧

KDL-50W82xB, KDL-50W81xB, KDL-50W80xB, KDL-50W70xB

1

Mål for hullposisjonene på veggen

Bruk skruer (8 mm i diameter, medfølger ikke) til å montere veggmonteringssokkel Ⓑ på veggen. Sørg for at du bruker medfølgende papirmal Ⓐ som viser veggmonteringssokkelens faktiske posisjon. Denne gjør installasjonen enkel.

KDL-50W82xB, KDL-50W81xB, KDL-50W80xB, KDL-50W70xB

76 mm 76 mm 28 mm 28 mm 176 mm B B

KDL-42W82xB, KDL-42W81xB, KDL-42W80xB, KDL-42/32W70xB

76 mm 28 mm

Instruksjoner for installeringen av veggmonteringsbraketten for TV-modellen din finnes på denne nettsiden: www.sony.eu/tv/wall-mount-bracket-manual

Feilsøking

Hvis Belysnings-LED blinker rødt, nullstill TV-en ved å koble strømledningen fra TV-en i to minutter, slå deretter på TV-en.

Hvis problemet vedstår, kontakt forhandleren eller Sony servicesenter med antall ganger Belysnings-LED blinker rødt (intervalltid er tre sekunder). Trykk på I/∅ på TV-en for å slå den av, koble fra strømledningen og ta kontakt med forhandleren eller et Sony servicesenter.

Når LED-lyset ikke blinker, kontrollerer du elementene i tabellene som følger.

Du kan også henvise til [Feilsøking] i i-Manual eller utføre selvdiagnostikk ved å velge [Hjelp] → [Kundestøtte] → [Selvdiagnostikk]. La kvalifisert servicepersonell utføre service på TV-en hvis problemet vedstår.

Problemer og løsninger

Det vises ikke noe bilde (mørk skjerm) og ingen lyd.

• Kontroller antenne-/kabelforbindelsene.
• Koble TV-en til en stikkontakt og trykk på I/∅ på TV-en eller fjernkontrollen.

Noen programmer kan ikke stilles inn.

• Kontroller antennen eller parabolen.
• Det kan være kortslutning i satellittkanalen, eller det kan være problemer med tilkoblingen av kabelen. Kontroller kabelen og tilkoblingen, og slå av TV-en med På /Av-bryteren og slå den deretter på igjen.
• Den angitte frekvensen er utenfor søkeområdet. Kontakt leverandøren av satellittsignalet du mottar.

Ingen kabel-TV-tjenester (programmer) ble funnet.

• Kontroller kabeltilkoblingen eller innstillingskonfigurasjonen.
• Forsøk [Automatisk kanalinnstilling] ved å velge [Egen Antenne] i stedet for [Kabel].

• Skift batteriene.
  • TV-en kan være i SYNC-modus.
  Trykk på SYNC MENU, velg [TV-kontroll] og velg deretter [Hjem (meny)] eller [Alternativer] for å kontrollere TV-en.

Passordet for [Tilgangskontroll] er glemt.

Utsiden av TV-en blir varm.

• Utsiden av TV-en blir varm när TV-en har vært i bruk for en lengre periode.
  Du kan kjenne denne varmen när du legger hånden der.

Frossen lyd eller video, en svart skjerm eller TV-en svarer ikke på knapper på TV-en eller fjernkontrollen.

- Utfør en enkel nullstilling av TV-en ved å koble fra strømledningen i to minutter, koble den deretter til igjen.

- Se illustrasjonen under for knappenes plassering på TV-en.

Baksiden på TV-en

CH+ I/O CH- HOME

Belysnings-LED er tent.

• Hvis du ikke vil tenne belysnings-LED-en, kan du slå den av.
  Trykk på HOME, velg deretter [instillinger] → [Systeminnstillinger] → [Generelt oppsett] → [Belysnings-LED] → [Av]. Du kan også trykke på OPTIONS, deretter velge [Belysnings-LED] → [Av].

NONY

• Hvis du bruker WEP-sikkerhet, velger du [Enkel] → [Wi-Fi] → [Koble til med skanneliste].
  Velg deretter nettverksnavnet (SSID) som du vil koble til.

Kan ikke finne nødvendig nettverksnavn i nettverksoppsettet.

- Velg [[Manuell inntasting]] og trykk på+for å angi nettverksnavnet.

Spesifikasjoner

System

Skjermsystem

LCD (Liquid Crystal Display = skjerm med flytende krystaller), LED-baklys

TV-system

Inngangs-/utgangskontakter

Antennekabel

75 ohm ekstern terminal for VHF/UHF

Satellittmottaker

Hunn F-kontakt IEC169-24, 75 ohm.

DiSEqC 1.0, LNB 13 V/18 V og 22 kHz tone,

Distribusjon med én kabel EN50494.

↔ /→ AV1

21-pinners scartkontakt (CENELEC-standard)

inkludert lyd-/video inngang, RGB-inngang og TV lyd-/bildeutgang.

Videoinngang (felles phonopinne med

Y-inngang)

20 og 24 bits, Dolby Digital

ARC (Audio Return Channel) (kun HDMI IN 2)

HDMI IN 1, 2, 3, 4 (kun KDL-50/42/32W70xB)

Video: 1080p (30, 50, 60 Hz), 1080/24p,

1080i (50, 60 Hz), 720p (30, 50, 60 Hz),

720/24p, 576p, 576i, 480p, 480i, PC-formater

Lyd: 5.1 kanal lineær PCM: 32, 44,1 og 48 kHz, 16,

20 og 24 bits, Dolby Digital

ARC (Audio Return Channel) (kun HDMI IN 2)

(støtter subwoofer-utgang)

T 1(HDD_NREC) ,

(Tilkoblingshastigheten kan variere avhengig av driftsmiljøet til nettverket. 10BASE-T/

100BASE-TX kommunikasjonshastighet og -

19,5 V DC med vekselstrømadapter

Rangering: Inntak 220 V - 240 V vekselstrøm, 50 Hz

Energieffektivitetsklasse

Skjermstørrelse (målt diagonalt) (Ca.)

Gjennomsnittlig årlig strømforbruk* ^1

Strømforbruk i hvilemodus ^*2

0,5 W (10 W i programvare-/EPG-

oppdateringsmodus)

Skjermoppløsning

*1 Energiforbruk per år, basert på fjernsynets strømforbruk när det brukes 4 timer om dagen i 365 dager. Det faktiske energiforbruket vil avhenge av hvordan fjernsynet brukes.

*2 Spesifisert strømforbruk i hvilemodus nås etter at TV-en har avsluttet nødvendige interne prosesser.

Merknader

• "x"-en som vises i modellnavnet, korresponderer til et tall som er relatert til design, farge eller TV-system.
• Ikke ta narrekortet ut av TV CAM-sporet (Conditional Access Module) for noen annen årsak enn for å sette inn et smartkort i CAM-sporet.
• Tilgjengeligheten til tilbehør avhenger av land/region/TV-modell/lagerstatus.
• Design og spesifikasjoner kan endres uten varsel.
• Denne TV-en inneholder MHL 2.

Merknader til digital TV-funksjon

• Alle funksjoner som gjelder digital-TV (DV3 vil kun fungere i land eller områder der vanlige, digitale DVB-T/DVB-T2 (MPEG-2 og H.264/MPEG-4 AVC)-signaler kringkastes eller der hvor du har tilgang til en kompatibel DVB-C (MPEG-2 og H.264/MPEG-4 AVC)- kabelservice. Vennligst opplys din lokale forhandler dersom du kan motta et DVB-T/DVB-T2-signal der du bor eller spør kabeltilbyderen om dennes DVB-C-kabelservice er egnet for integrert drift med denne TV-en.
• Din kabeltilbyder kan muligens forlange et gebyr for servicen eller kreve at du aksepterer dennes bedriftsvilkår og -betingelser.
• Denne TV-en samsvarer med DVB-T/DVB-T2- og DVB-C-spesifikasjonene, men kompatibilitet med fremtidig digital, vanlig DVB-T/DVB-T2- og DVB-C-digital kabelkringkasting kan ikke garanteres.
• Endel digitale TV-funksjoner er muligens ikke tilgjengelige i noen land/områder og DVB-C-kabel vil muligens ikke fungere helt som den skal med noen tilbydere.

Varemerker

• Begrepene HDMI og High-Definition Multimedia Interface, og HDMI-logoen er varemerker eller registrerte varemerker for HDMI Licensing LLC i USA og andre land.
• DLNA®, DLNA-logoen og DLNA CERTIFIED® er varemerker, servicemerker eller sertifiseringsmerker for Digital Living Network Alliance.
• Produsert på lisens fra Dolby Laboratories. Dolby og dobbel-D-symbolet er varemerker som tilhører Dolby Laboratories.
• "BRAVIA" og Børvare Amerker for Sony Corporation.
• TrackID er et varemerke eller registrert varemerke fra Sony Mobile Communications AB.

• Gracenote, Gracenote eyeQ, Gracenote VideolD, Gracenote Video Explore, Gracenote MusicID, Gracenote-logoen og logoens skrift, og "Powered by Gracenote"-logoen er enten registrerte varemerker eller varemerker for Gracenote i USA og/eller andre land.

• Opera® Devices SDK from Opera Software ASA. Copyright 1995-2014 Opera Software ASA. All rights reserved.

• Wi-Fi, Wi-Fi Direct og Miracast er varemerker eller registrerte varemerker som tilhører Wi-Fi Alliance.
• "Sony Entertainment Network-logo" og "Sony Entertainment Network" er varemerker for Sony Corporation.
• MHL, Mobile High-Definition Link og MHL-logoen er varemerker eller registrerte varemerker for MHL Licensing, LLC.
• For DTS-patenter, se http://patents.dts.com. Fremstilt under lisens fra DTS Licensing Limited. DTS. symbolet og DTS og symbolet sammen er registrerte varemerker, og DTS Digital Surround er et varemerke for DTS, Inc. © DTS, Inc. Med enerett.
• Designed with UEI Technology™ Under License from Universal Electronics Inc. Portions © UEI 2000 – 2013
• Varemerket og logoenBluetooth® tilhører Bluetooth SIG, Inc., og all bruk av dette merket av Sony Corporation er under lisens. Andre varemerker og varemerkenavn tilhører sine respektive eiere.
• DiSEqC™ er et varemerke for EUTELSAT. Denne TV-en støtter DiSEqC 1.0. Denne TV-en er ikke ment for styring av motoriserte antenner.
• Opera® Devices SDK from Opera Software ASA. Copyright 1995-2014 Opera Software ASA. All rights reserved.
• Wi-Fi, Wi-Fi Direct og Miracast er varemerker eller registrerte varemerker som tilhører Wi-Fi Alliance.
• "Sony Entertainment Network-logo" og "Sony Entertainment Network" er varemerker for Sony Corporation.
• MHL, Mobile High-Definition Link og MHL-logoen er varemerker eller registrerte varemerker for MHL Licensing, LLC.
• For DTS-patenter, se http://patents.dts.com. Fremstilt under lisens fra DTS Licensing Limited. DTS. symbolet og DTS og symbolet sammen er registrerte varemerker, og DTS Digital Surround er et varemerke for DTS, Inc. © DTS, Inc. Med enerett.
• Designed with UEI Technology™ Under License from Universal Electronics Inc. Portions © UEI 2000 – 2013
• Varemerket og logoenBluetooth® tilhører Bluetooth SIG, Inc., og all bruk av dette merket av Sony Corporation er under lisens. Andre varemerker og varemerkenavn tilhører sine respektive eiere.
• DiSEqC™ er et varemerke for EUTELSAT. Denne TV-en støtter DiSEqC 1.0. Denne TV-en er ikke ment for styring av motoriserte antenner.

Spis treści

WAŻNA UWAGA....2
