NÁVOD NA OBSLUHU KDL50W828BBAE2 SONY

Panel LCD (displej s kapalnými krystaly),

Podsvícení LED

Televizní systém

Sluchátkový konektor

Bezdrátový subwoofer: SWF-BR100

MHL kabel: DLC-MB10/DLC-MB20/DLC-MC10/DLC-MC20

Aktivní 3D brýle: TDG-BT500A (pouze model KDL-50W82xB, KDL-50W81xB, KDL-50W80xB)

Informácie o bezpečnosti ..... 3

Preventívne pokyny 5

Montáž TV prijímača na stenu ..... 7

Inštalácia konzoly na stenu .....8

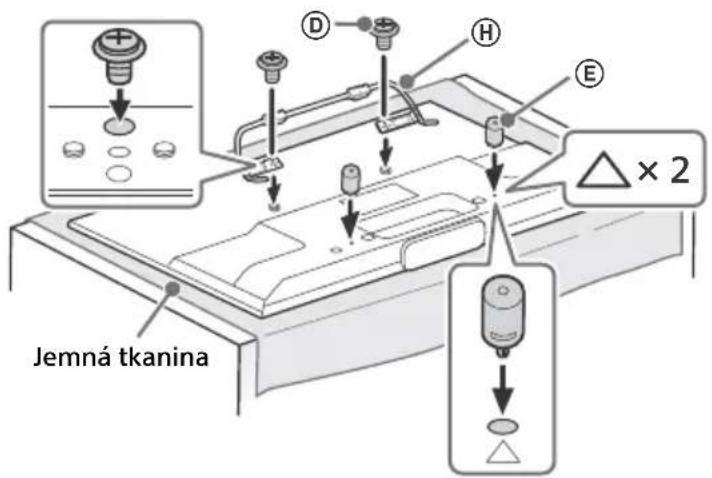

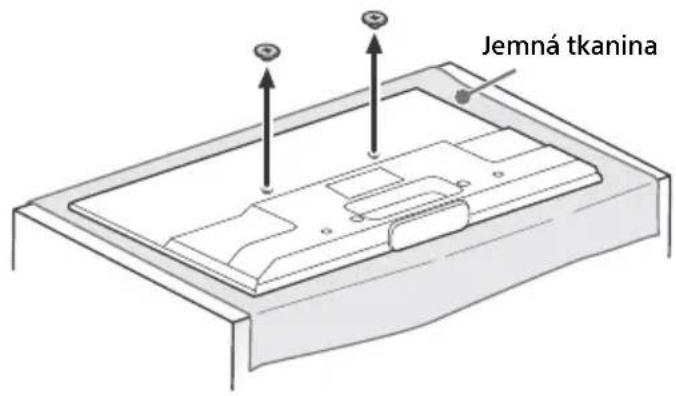

Príprava na inštaláciu TV prijímača ..... 11

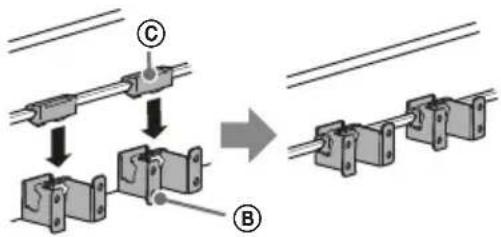

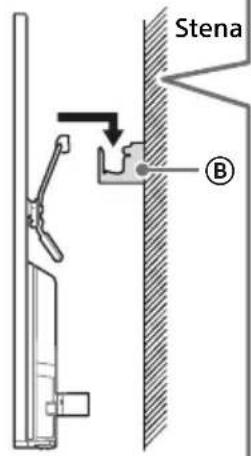

Inštalácia TV prijímača na stenu ..... 12

Riešenie problémov....14

Problémy a riešenia ..... 14

Đakujeme vám, že ste si vybrali tento výrobok značky Sony. Pred uvedením tohto televízneho prijimača do činnosti si pozorne prečítajte tento návod a odložte si ho pre prípad budúcej potreby.

Poznámka

• Pred uvedením tohto TV prijímača do činnosti si prečítajte čast „Informácie o bezpečnosti“ (strana 3).
• Tento návod na obsluhu televízora obsahuje aj pokyny na „Montáž TV prijímača na stenu“.
• Obrázky a ilustrácie použité v sprievodcovi rýchlym uvedením do prevádzky a v tomto návode slúžia len na referenčné účely a môžu sa lišiť od vzhľadu samotného produktu.

Umiestnenie identifikačného štítka

Štitky s číslom modelu, dátumom výroby (mesiac/rok) a údajmi o napájacom zdroji televízneho prijímača sa nachádzajú na zadnej strane televízneho prijímača alebo na balení.

Informačné štítky s číslom modelu a sériovým číslom sietového adaptéra sú umiestnené na jeho spodnej strane.

VÝSTRAHA

SVIEČKY A INÝ

OTVORENÝ PLAMEŇ

DRŽTE VŽDY V DOSTATOČNEJ VZDIALENOSTI OD TOHTO VÝROBKU, ABY STE PREDIŠLI ŠÍRENIU OHŇA.

DÔLEŽITÉ UPOZORNENIE

Tento výrobok je vyrobený priamo alebo v mene Sony Corporation, 1-7-1 Konan Minato-ku, Tokyo, 108-0075 Japonsko. Otázky či výrobok vyhovuje požiadavkám podľa legislatívy Európskej únie treba adresovať na autorizovaného zástupcu Sony Deutschland GmbH, Hedelfinger Strasse 61, 70327 Stuttgart, Nemecko. V akýchkolvek servisných alebo záručných záležitostiach prosím kontaktujte adresy uvedené v separátnych servisných alebo záručných dokumentoch.

Spoločnosť Sony Corporation týmto vyhlasuje, že toto zariadenie spíňa základné požiadavky a všetky príslušné ustanovenia Smernice 1999/5/ES.

Podrobnosti získate na nasledovnej webovej adrese:

http://www.compliance.sony.de/

Poznámka pre spotrebitelov: nasledujúce informácie sa vztahujú iba na zariadenie predávané v krajinách, v ktorých platia smernice EÚ.

Bezdrôtový systém môžete používať iba v týchto krajinách:

AT, BE, HR, CY, CZ, DK, EE, FI, FR, DE, GR, HU, IE, IT, LV, LT, LU, MT, NL, PL, PT, SK, SI, ES, SE, GB, IS, LI, NO, CH, BG, RO, TR, AL, BA, MK, MD, RS, ME

Toto zariadenie môžete používať v krajinách mimo Európsku úniu.

Batérie nesmú byť vystavené nadmernému teplu, napríklad slnečnému svetlu, ohňu a podobne.

Inštalácia/Nastavenie

Televízny prijímač nainštalujte a používajte v súlade s dolu uvedenými pokynmi, aby ste predišli vzniku rizika požiaru, úderu elektrického prúdu, poškodeniam alebo úrazom.

Inštalácia

• Televízny prijímač treba nainštalovať v blízkosti lahko dostupnej sietovej zásuvky.
• Umiestnite televízny prijímač na stabilný rovný povrch, aby nespadol a nespôsobil zranenie alebo aby sa nepoškodil televízny prijímač.
• Inštaláciu na stene môže uskutočňovať iba kvalifikovaný pracovník servisu.
• Z bezpečnostných dôvodov rozhodne odporúčame používat' príslušenstvo značky Sony, ako napr.: — Montážna konzola na stenu
• Dbajte na to, aby ste použili skrutky dodané s montážnou konzolou na stenu, keď montážne háky (stojan) pripevňujete k televízoru. Dodané skrutky sú navrhnuté tak, ako sa to uvádza na ilustrácii, keď sa meria od pripevňovacej plochy montážneho háku (stojana).

Použitie iných ako dodávaných skrutiek môže mať za následok vnútorné poškodenie televízneho prijímača, alebo spôsobít jeho pád atd.

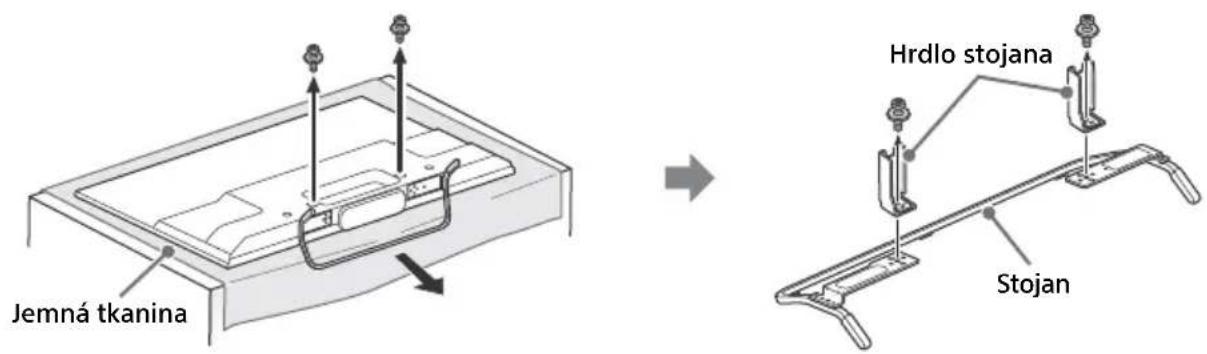

Montážny hák (Stojan) Pripevnenie háka na zadnú stenu televízneho prijímača

Preprava

• Pred premiestňovaním televízneho prijímača odpojte všetky káble.
• Na prenášanie veľkého televízneho prijímača sú potrební dvaja alebo traja ľudia.
• Pri prenášaní držte televízny prijímač tak, ako je to znázornené nižšie. LCD panel a rám okolo obrazovky chráněte pred zvýšeným namáhaním.

• Pri prenášaní a preprave chráněte televízny prijímač pred nárazmi alebo nadmernými vibráciami.
• Pri preprave do opravy alebo pri stahovaní zabalte televízny prijímač do pôvodného kartónu a baliaceho materiálu.

Ochrana proti prevrhnutiu

• Predtým, než zaskrutkujete skrutku do kovu, položte TV prijímač na podložku, ktorá je váčšia ako samotný TV prijímač, obrazovkou smerom nadol.
• Pred umiestnením TV prijímača na podložku, prestrite na podložku jemnú tkaninu, aby nedošlo k poškodeniu povrchu displeja LCD.

Vetranie

• Vetracie otvory skrinky nikdy nezakrývajte a nič dovnútra prístroja nestrkajte.
• Ponechajte volný priestor okolo televízneho prijímača ako na ilustrácii dolu.
• Rozhodne odporúčame použit' nástenný držiak značky Sony, aby sa zaručila dostatočná cirkulácia vzduchu.

Nainštalovaný na stene

10 cm 30 cm 10 cm 10 cm

Okolo prijímača ponechajte najmenej takýto volný priestor.

Nainštalovaný na podstavci

10 cm 30 cm 10 cm 6 cm

Okolo prijímača ponechajte najmenej takýto volný priestor.

- Na zaručenie dostatočného vetrania a na predchádzanie usadzovaniu nečistôt alebo prachu:

— Televízny prijímač nekladte na plochu, neinštalujte ho hlavou dolu, dozadu ani nabok.
— Televízny prijímač nekladte na policu, koberec, postel'ani do skrine.
— Televízny prijímač neprikrývajte textíliami, ako sú záclony, ani predmetmi ako noviny a pod.

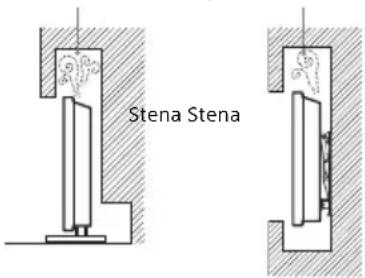

— Televízny prijímač neinštalujte podľa ilustrácie dolu.

Cirkulácia vzduchu je zablokovaná.

Stena Stena

Sietový kábel

Pri manipulácii so sietovým káblom a zásuvkou dodržiavajte nasledujúce zásady, aby ste predišli vzniku rizika požiaru, úderu elektrického prúdu, poškodeniam alebo úrazom:

— Používajte iba sietové káble dodávané spoločnostou Sony, nie od iných dodávatelov.
— Vidlicu zasuňte úplne do sietovej zásuvky.
— Televízny prijímač pripájajte iba k sieti 220-240 V striedavých.
- Pri zapájaní káblov sa pre vlastnú bezpečnosť presvedčite, že napájací kábel je odpojený. Nedotýkajte sa káblových konektorov.
— Predtým, ako budete s televíznym prijímačom pracovať alebo ho premiestňovať, odpojte napájací kábel od sietovej zásuvky.
— Napájací kábel nepribližujte k zdrojom tepla.
— Sieťovú vidlicu odpojte a pravidelne ju čistite. Ak je vidlica zaprášená a pohlcuje vlhkost, môže sa znehodnotit jej izolácia, čo môže spôsobit požiar.

Poznámka

• Dodávaný napájací kábel nepoužívajte so žiadnym iným zariadením.
• Napájací kábel príliš nestláčajte, neohýbajte ani neskrúcajte. Mohli by sa obnažit alebo zlomit žily kábla.
• Napájací kábel neupravujte.
• Nekladte na napájací kábel nič tažké.
• Pri odpojovaní vidlice netahajte za napájací kábel.
• Nepripájajte príliš veľa spotrebičov k tej istej sietovej zásuvke.
• Nepoužívajte uvolnenú sietovú zásuvku.

POZNÁMKA K SIEŤOVÉMU ADAPTÉRU

Varovanie

Chráňte zariadenie pred daždom a vlhkostou, aby ste predišli riziku požiaru alebo zásahu elektrickým prúdom.

Neumiestňujte na zariadenie objekty naplnené tekutinami, ako napríklad vázy, aby ste predišli riziku požiaru alebo zásahu elektrickým prúdom. Toto zariadenie neumiestňujte do uzavretého priestoru, ako je knižnica alebo podobný priestor.

- Nepoužívajte žiaden iný napájací adaptér. Môže to spôsobit poruchu.

- Napájací kábel neomotávajte okolo sieťového adaptéra. Drôt sa môže zlomiť a/alebo to môže spôsobit poruchu mediálneho prijímača.

• Nechytajte sietový adaptér mokrými rukami.
• Ak si všimnete nejakú abnormalitu na sietovom adaptéri, okamžite ho odpojte od elektrickej zásuvky.
• Zariadenie nie je odpojené od zdroja napájania, pokiaľ je pripojené k elektrickej zásuvke, aj ked’ ste samotné zariadenie vypli.
• Sietový adaptér sa pri dlhšom používaní zahrieva. Môžete to cítit, ked sa ho dotknete rukou.

Zakázané použitie

Televízny prijímač neinštalujte a nepoužívajte na miestach, v prostredí alebo v situácii, uvádzaných dalej v texte, pretože môže dôjšt k poruche televízného prijímača a následne k požiaru, úderu elektrickým prúdom, poškodeniu a/alebo k úrazu.

Umiestnenie:

- Vonku (na priamom slnečnom svetle), na morskom pobreží, na lodi alebo inom plavidle, vo vozidle, v zdravotníckych zariadeniach, na nestabilných miestach, v blízkosti vody, na daždi, pri vlhkosti alebo dyme.

- Ak sa TV prijímač umiestni do šatne verejnej plavárne alebo termálnych prameňov, môže sa poškodit sírou prenášanou vzduchom atd.

• Aby ste dosiahli najlepšiu kvalitu obrazu, nevystavujte obrazovku priamemu osvetleniu alebo slnečnému svetlu.
• TV prijímač neprenášajte z chladného prostredia do teplého. Nähle zmeny teploty miestnosti môžu zapríčinit kondenzáciu vlhkosti. Výsledkom toho môže byť nekvalitný obraz a/alebo nekvalitné farby. Ak sa tak stane, pred zapnutím napájania TV prijímača nechajte vlhkost celkom vypariť.

Prostredie:

- Miesta, ktoré sú horúce, vlhké alebo nadmerne prašné; miesta kam môže preniknút hmyz; vystavené mechanickým vibráciám, v blízkosti horľavých predmetov (sviečky a pod.). Televízny prijímač chráňte pred odstrekujúcimi alebo kvapkajúcimi tekutinami. Nekladťe na televízny prijímač žiadne predmety naplnené tekutinou, ako sú vázy a pod.

• TV prijímač neumiestňujte do vlhkého a prašného prostredia alebo do priestorov s výskytom olejového dymu alebo výparov (v blízkosti kuchynských pracovných stolov alebo zvlhčovačov). Mohlo by to spôsobit požiar, elektrický šok alebo deformácie.

- Televízor neumiestňujte na miesta vystavené extrémnym teplotám, ako priame slnečné žiarenie, blízko radiátorov alebo ohrievačov. Televízor sa môže v takýchto podmienkach prehriat a následne sa môže zdeformovať kryt alebo sa môže vyskytnúť porucha.

Situácia:

• Nepoužívajte, ak máte mokré ruky, s demontovanou skrinkou alebo s pripojenými prístrojmi, ktoré výrobca neodporúča. Počas búrky odpojte televízny prijímač od sieťovej zásuvky a od antény.
• TV prijímač neinštalujte tak, aby trčal do otvoreného priestoru. Môže to spôsobit poranenie alebo poškodenie nárazom do TV prijímača.

Rozbité kúsky:

• Do televízneho prijímača nič nehádžte. Sklo na obrazovke sa môže nárazom poškodit a spôsobit vážny úraz.
• Ak povrch televízneho prijímača praskne, nedotýkajte sa ho, až kým neodpojíte napájací kábel. V opačnom prípade hrozí úder elektrickým prúdom.

Ak sa prijímač nepoužíva

• Ak televízny prijímač nebudete niekolko dní používať, odpojte ho od napájania z dôvodov ochrany životného prostredia a bezpečnosti.
• Pretože vypnutím sa televízny prijímač od siete úplne neodpojí, na úplné odpojenie televízneho prijímača je potrebné vytiahnuť vidlicu zo sieťovej zásuvky.
• Niektoré televízne funkcie však môžu mať funkcie, ktoré si na správne fungovanie vyžadujú, aby bol televízny prijímač ponechaný v pohotovostnom režime.

Pre deti

• Nedovolte, aby deti vyliezali na televízny prijímač.
• Drobné príslušenstvo sa nesmie ponechat v dosahu detí, pretože by mohlo byť omylom prehltnuté.

Ak by sa vyskytli nasledujúce problémy...

Ak by sa vyskytol niektorý z nasledujúcich problémov, televízny prijímač vypnite a okamžite odpojte napájací kábel. Požiadajte predajcu alebo servisné stredisko Sony, aby prijímač skontroloval odborník.

Ked:

— Televízny prijímač bol poškodený pádom, úderom alebo predmetom, ktorý naň dopadol.
— Cez otvory v skrinke prenikne do prijímača tekutina alebo iný predmet.

Informácie o teplote LCD monitora

Ked' LCD monitor používate dlhšiu dobu, okolité časti panela sa nahrejú. Môžete to cítit, ked' sa ho dotknete rukou.

MONTÁŽNA KONZOLA NA STENU

Nasledujúce informácie sa týkajú správnej manipulácie s montážnou konzolou na stenu. Dôkladne si prečítajte tieto informácie a používajte montážnu konzolu na stenu správne.

Pre zákazníkov:

Dodržiavajte nasledujúce bezpečnostné preventívne opatrenia, aby ste predišli vážnym zraneniam následkom požiaru, zásahu elektrickým prúdom, prevrhnutia produktu alebo jeho pádu.

• Inštaláciu zverte licencovanému dodávatelovi a dbajte na to, aby sa v blízkosti inštalácie nezdržiavali deti.
• Premiestňovanie alebo demontáž TV prijímača zverte licencovanému dodávatelovi.
• Po montáži TV prijímača nevyberajte skrutky atd.
• Neupravujte žiadne diely montážnej konzoly na stenu.
• Okrem špecifikovaných produktov nemontujte žiadne iné zariadenia.
• Montážnu konzolu na stenu nezaťažujte ničím iným okrem TV prijímača.
• O TV prijímač sa neopierajte a nevešajte sa naň.
• Počas čistenia alebo údržby netlačte na TV prijímač velkou silou.

Pre predajcov a dodávatelov produktov od spoločnosti Sony:

Nasledujúce pokyny sú určené len pre predajcov a dodávatelov produktov od spoločnosti Sony. Prečítajte si bezpečnostné opatrenia uvedené nižšie a počas inštalácie, údržby a kontroly produktu venujte náležitú pozornosť bezpečnosti.

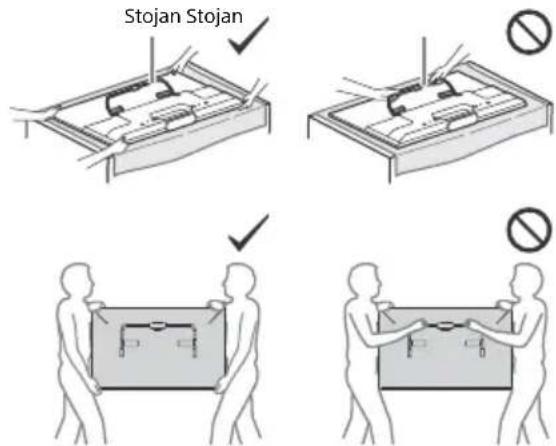

- Pri manipulácii alebo montáži držte TV prijímač za boky. TV prijímač nedvíhajte držiac za stojan.

- Montážnu konzolu na stenu neinštalujte na stenu, kde môžu rohy alebo okraje TV prijímača prečnievať mimo steny.

• TV prijímač neinštalujte nad ani pod klimatizáciu.

- Montážnu konzolu na stenu pevne nainštalujte na stenu podľa pokynov v tomto návode na použitie. Ak sa ktorákolívek zo skrutiek uvoľní alebo vypadne, montážna konzola na stenu môže spadnúť a spôsobíť zranenie alebo škody na majetku.

- Použite dodané skrutky a upevnovacie diely riadne podľa pokynov uvedených v tomto návode na použitie. Ak používate náhradné diely, televízny prijímač môže spadnút a spôs zranenie alebo sa môže televízny prijímač po

- Konzolu správne zostavte podľa postupu uvedeného v tomto návode na použitie.

- Pevne utiahnite skrutky na určených miestach.

- Počas inštalácie dbajte na to, aby ste TV nevystavili otrasom.

• TV prijímač nainštalujte na kolmú a plochú stenu.

- Po správnej inštalácii TV prijímača správne zaistite káble.

- Zabráňte pricviknutiu napájacieho alebo prepájacieho kábla, pretože by sa mohli odhalit vnútorné vodiče a spôsobit skrat alebo prerušenie elektrického obvodu.

Preventívne pokyny

Sledovanie televízneho programu

• Niektorým ľudom môže byť sledovanie 3D obrazu alebo hranie stereoskopických 3D hier nepríjemné (bolenie alebo vysilenie očí, únava či nevolnost). Sony odporúča všetkým divákom, aby si pri sledovaní 3D obrazu alebo hraní stereoskopických 3D hier dopriali pravidelné prestávky. Dĺžka a frekvencia potrebných prestávok sa môžu lišíť u jednotlivých osôb. Sami musíte rozhodnút, čo vám vyhovuje najviac. Ak sa stretnete s nepríjemným pocitom, prestaňte sledovať 3D obraz alebo hrat stereoskopické 3D hry, kým nepríjemný pocit nepominie; v prípade potreby sa poradťe s lekárom. Zároveň si prečítajte aktuálne informácie (i) v príručkách ostatných zariadení alebo médií používaných s týmto televízorom a (ii) na našich webových stránkach (http://support.sony-europe.com/). Zrak malých detí (najmä vo veku do šest rokov) sa stále vyvíja. Predtým ako povolíte malým detom sledovať 3D obraz alebo hrat stereoskopické 3D hry sa poradťe s lekárom (napr. detským alebo očným lekárom). Dospelé osoby musia dohliadať na to, aby sa malé deti riadili vyššie uvedenými odporúčaniami.
• Nepoužívajte, neskladujte ani nenechávajte 3D okuliare ani batériu v blízkosti ohňa alebo na miestach s vysokou teplotou, napr. na priamom slnečnom svetle alebo v autách vyhriatych od slnka.
• Pri používaní simulovaného 3D efektu, upozorňujeme, že z dôvodu konverzie uskutočnenej touto televíziou sa mení zobrazený obraz z pôvodného originálu.
• Televízny program sledujte pri miernom osvetlení, pretože sledovanie televízneho prijimača pri slabom osvetlení alebo po dlhšiu dobu namáha vaše oči.
• Pri používaní slúchadiel si nastavte vhodnú hlasitost, pretože príliš vysoká úroveň môže spôsobít poškodenie sluchu.

Obrazovka LCD

• Hoci sa obrazovka LCD vyrába použitím vysoko presnej technologie a 99,99% a viac pixelov je funkčných, na obrazovke LCD môžu byť trvalo čierne alebo jasné body (červené, modré alebo zelené). Ide o konštrukčnú charakteristiku obrazovky LCD a nejde o jej poruchu.
• Čelný filter sa nesmie stláčať ani poškriabať, na tento televízny prijímač nekladte žiadne predmety. Zobrazenie by mohlo byť nerovnomerné a mohla by sa poškodit obrazovka LCD.
• Ak sa tento televízny prijímač používa na chladnom mieste, na zobrazení sa môžu prejaviť škvrny alebo obraz môže stmavnút. Nie je to príznak poruchy. Po zvýšení teploty tieto javy zmiznú.
• Ak sa trvalo zobrazujú nepohyblivé zobrazenia, môžu sa prejavit „duchovia“. Po niekolkých okamihoch môžu zmiznút.
• Pri používaní tohto televízneho prijímača sa obrazovka a skrinka môže zohrievať. Nie je to príznak poruchy.
• Obrazovka LCD obsahuje malé množstvo tekutých kryštálov. Pri likvidácii dodržiavajte platné nariadenia a predpisy.

Zaobchádzanie s povrchom obrazovky a skrinkou televízneho prijímača a ich čistenie

Pred čistením sa presvedčite, či je odpojený napájací kábel pripájajúci televízny prijímač k sietovej zásuvke. Aby ste predišli znehodnocovaniu materiálu alebo povrchu obrazovky, dodržiavajte nasledujúce preventívne zásady.

• Prach z povrchu obrazovky/skrinky utierajte jemne a mäkkou handričkou. Ak prach odoláva, utrite ho mäkkou handričkou jemne navlhčenou do rozriedeného roztoku neagresívneho čistiaceho prostriedku.
• Nikdy nestriekajte vodu ani čistiaci prostriedok priamo na televízor. Môže kvapkať na spodnú časť obrazovky alebo vonkajších častí a dostať sa do televízora, pričom môže spôsobít poškodenie televízora.
• Nikdy nepoužívajte abrazívne špongie, čističe obsahujúce lúh alebo kyselinu, prášok na riad ani prchavé rozpůšťadlá ako je alkohol, benzén, riedidlo alebo insekticíd. Používanie takýchto materiálov alebo dlhodobý kontakt s gumovými alebo vinylovými materiálmi môže spôsobit poškodenie povrchu obrazovky a materiálu skrinky.

• Na zaručenie dostatočného vetrania sa odporúča pravidelne povysávať vetracie otvory.
• Pri zmene uhla natočenia televízneho prijímača pohybujte prijímačom pomaly, aby nespadol zo stojana a neprevrhol sa.

Prídavné zariadenia

• Prídavné zariadenia a všetky ostatné zariadenia vyžarujúce elektromagnetické žiarenie nepribližujte k televíznemu prijímaču. Nedodržanie tejto podmienky môže spôsobit deformáciu zobrazenia a/alebo šum vo zvuku.
• Toto zariadenie bolo testované a je v zhode s obmedzeniami podľa smernice o elektromagnetickej kompatibilite pri použití prípojného signálneho kábla kratšieho než 3 metre.

Odporúčanie pre konektor typu F

Dížka vystupujúceho vnútorneho drôtu z konektora musí byt menšia ako 1,5 mm.

Maximálne 7 mm

Maximálne 1,5 mm

(Referenčný obrázok pre konektor typu F)

Upozornenie týkajúce sa manipulácie s dialkovým ovládačom

• Pri vkladaní batérií dodržiavajte ich polaritu.
• Nepoužívajte rôzne druhy batérií ani staré batérie s novými.
• Batérie zneškodňujte tak, aby neznečistovali životné prostredie. V niektorých krajinách môže byť zneškodňovanie batérií regulované. Obrátte sa na miestny úrad kvôli informáciám o zneškodňovaní.
• S dialkovým ovládačom zaobchádzajte ohľaduplne. Nenechajte ho padnút, nestúpajte naň, nepolievajte ho žiadnymi tekutinami.
• Dialkový ovládač nesmie byť položený v blízkosti zdroja tepla, na mieste vystavenom účinkom priameho slnečného svetla, ani vo vlhkej miestnosti.

Funkcia bezdrôtového pripojenia jednotky

• Toto zariadenie nepoužívajte v blízkosti lekárskych prístrojov (kardiostimulátor, atd.) lebo by mohlo dôjsť k poruche lekárskeho prístroja.
• Hoci, toto zariadenie vysiela/prijíma zakódované signály, dávajte pozor na neoprávnený príjem. Nenesieme žiadnu zodpovednosť za prípadné tažkosti.

MONTÁŽNA KONZOLA NA STENU

• Ak televízor namontovaný na montážnej konzole na stene používate dlhšiu dobu, stena za alebo nad televízorom môže stratit farbu, alebo tapeta sa môže odlepiť, v závislosti od materiálu steny.
• Po demontáži montážnej konzoly na stenu ostanú v stene otvory na skrutky.
• Montážnu konzolu na stenu nepoužívajte na miestach, kde bude vystavená mechanickým vibráciám.

Likvidácia televízneho prijímača

Likvidácia starých elektrických a elektronických prístrojov (vztahuje sa na Európsku úniu a európske krajiny so systémami oddeleného zberu)

Tento symbol na výrobku alebo na jeho obale znamená, že výrobok nesmie byť spracovávaný ako komunálny odpad. Musí sa odovzdat do príslušnej zberne na recykláciu elektrických a

elektronických zariadení. Zaručením správnej likvidácie tohto výrobku pomôžete pri predchádzaní potenciálnych negatívnych dopadov na životné prostredie a na zdravie človeka, ktoré by mohli byť zapríčinené nevhodným zaobchádzaním s odpadmi z tohto výrobku. Recyklovaním materiálov pomôžete zachovať prírodné zdroje. Podrobnejšie informácie o recyklácii tohto výrobku vám na požiadanie poskytne miestny úrad, služba likvidácie komunálneho odpadu alebo predajňa, v ktorej ste si tento výrobok zakúpili.

Zneškodňovanie použitých batérií (platí v Európskej únii a ostatných európskych krajinách so zavedeným separovaným zberom)

Tento symbol na batérii alebo obale znamená, že batéria dodaná s týmto výrobkom nemôže

byt spracovaná s domovým odpadom. Na niektorých batériách môže byt tento symbol použitý v kombinácii s chemickými značkami. Chemické značky ortute (Hg) alebo olova (Pb) sú pridané, ak batéria obsahuje viac ako 0,0005% ortute alebo 0,004% olova. Tým, že zaistíte správne zneškodnenie týchto batérií, pomôžete zabrániť potenciálne negatívnemu vplyvu na životné prostredie a lůdské zdravie, ktorý by v opačnom prípade mohol byt spôsobený pri nesprávnom nakladaní s použitou batériou. Recyklácia materiálov pomáha uchovávať prírodné zdroje. V prípade, že výrobok, ktorý si z dôvodu bezpečnosti, výkonu alebo integrity údajov vyžaduje trvalé pripojenie zabudovanej batérie, túto batériu môže vymeniť iba kvalifikovaný personál. Aby ste zaručili, že batéria bude správne spracovaná, odovzdajte tento výrobok na konci jeho životnosti na vhodnom zbernom mieste na recykláciu elektrických a elektronických zariadení. V prípade všetkých ostatných batérií, postupujte podľa časti, ako vybrať bezpečne batériu z výrobku. Odovzdajte batériu na vhodnom zbernom mieste na recykláciu použitých batérií. Ak chcete získat podrobnejšie informácie o recyklácii tohto výrobku alebo batérie, kontaktuje váš miestny alebo obecný úrad, miestnu službu pre zber domového odpadu alebo predajňu, kde ste výrobok zakúpili.

Inštalácia tohto produktu vyžaduje adekvátne odborné znalosti. Inštaláciu zverte predajcovi alebo licencovanému dodávatelovi produktov od spoločnosti Sony a počas inštalácie venujte náležitú pozornosť bezpečnosti. Spoločnosť Sony nenesie zodpovednosť za žiadne škody ani zranenia spôsobené nesprávnou manipuláciou alebo inštaláciou, alebo inštaláciou akýchkolívek iných ako špecifikovaných produktov. Vaše prípadné zákonné práva sú nedotknuté.

Pre predajcov a dodávatelov produktov spoločnosti Sony

Inštalácia tohto produktu vyžaduje adekvátne odborné znalosti. V záujme zaistenia bezpečnosti pri montáži si dôkladne prečítajte tento návod na použitie. Spoločnosť Sony nezodpovedá za žiadne škody ani zranenia spôsobené nevhodnou manipuláciou alebo inštaláciou.

Stolový stojan TV prijímača sa použije ako súčasť montážnej konzoly na stenu.

Poznámka

• Pred inštaláciou montážnej konzoly na stenu si pozrite informácie na strane 3 (Informácie o bezpečnosti) a na strane 5 (Preventívne pokyny) týkajúce sa MONTÁŽNEJ KONZOLY NA STENU.
• Ak je TV prijímač pripevnený k stolovému stojanu, najprv ho z neho odpojte.
• Pred pripevnením stojana alebo odpojením stolového stojana umiestnite TV prijímač obrazovkou nadol na rovný a stabilný podklad zakrytý hrubou jemnou tkaninou, ktorá je väčšia ako TV prijímač.
• Po odpojení stípikov od stojana odložte stípiky a skrutky na bezpečné miesto.
• Ked'znovu pripájate stolový stojan, skrutky (predtým odskrutkované) zaskrutkujte do pôvodných otvorov v zadnej časti TV prijímača.
• Pred zapnutím televízneho prijímača dbajte na to, aby bol vo vertikálnej polohe. Televízny prijímač sa nesmie zapínat, keď je panel LCD položený smerom nadol, aby nedošlo k nerovnomernému zobrazeniu obrazu.

Odpojenie stolového stojana od TV prijímača

Jemná tkanina Hrdlo stojana Stojan

Inštalácia konzoly na stenu

1 Pripravte si potrebné súčiastky.

Príslušenstvo k montážnej konzole na stenu (dodáva sa)

Ⓐ Papierová šablóna Ⓑ Montážna

základňa na stenu

KDL-50W82xB,

KDL-50W81xB,

KDL-50W80xB,

KDL-50W70xB (2)

KDL-42W82xB,

KDL-42W81xB,

KDL-42W80xB,

KDL-42/32W70xB (1)

© Chránič stojana

KDL-50W82xB,

KDL-50W81xB,

KDL-50W80xB,

KDL-50W70xB (2)

KDL-42W82xB,

KDL-42W81xB

KDL-42W80xB,

KDL-42/32W70xB (1)

D Skrutka

(+PSW 6 × 12) (2)

E Rozpera (2) F Krycia platnička

konzoly

KDL-50W82xB,

KDL-50W81xB,

KDL-50W80xB,

KDL-50W70xB (2)

KDL-42W82xB,

KDL-42W81xB,

KDL-42W80xB,

KDL-42/32W70xB (1)

Skrutky pre montážnu základňu na stenu (priemer 8 mm, nedodávajú sa)

KDL-50W82xB,

KDL-50W81xB,

KDL-50W80xB,

KDL-50W70xB (8)

KDL-42W82xB,

KDL-42W81xB,

KDL-42W80xB

KDL-42/32W70xB (4)

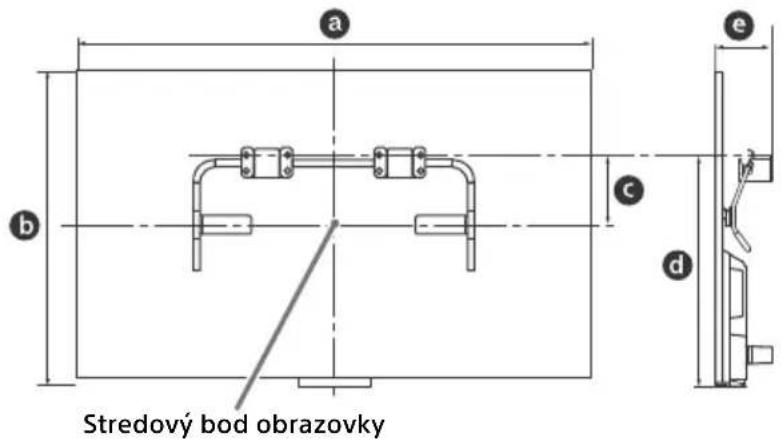

2 Uistite sa, že stena má dostatok priestoru a je schopná zniest zátaž najmenej štyrikrát väčšiu ako je hmotnost televízora.

Pozrite si nasledujúcu tabulku, kde nájdete informácie o inštalácii TV prijímača na stenu. Informácie o hmotnosti TV prijímača nájdete na stranách 15-18 (Technické parametre).

KDL-50W82xB, KDL-50W81xB, KDL-50W80xB, KDL-50W70xB

- Čísla v tabulke sa môžu v závislosti od inštalácie mierne líšit.

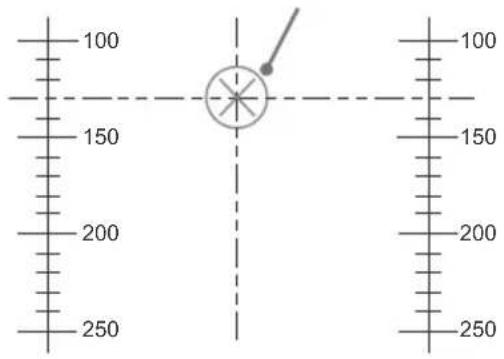

3 Urobte značku na papierovú šablónu Ⓐ, ktorá označuje stred obrazovky vášho televízora.

KDL-50W82xB, KDL-50W81xB, KDL-50W80xB, KDL-50W70xB

KDL-42W82xB, KDL-42W81xB, KDL-42W80xB, KDL-42/32W70xB

Mierka na papierovej šablóne Ⓐ

Mierka na papierovej šablóne Ⓐ

Značka pre model KDL-50W82xB, KDL-50W81xB, KDL-50W80xB, KDL-50W70xB

100 150 200 250 100 150 200 250

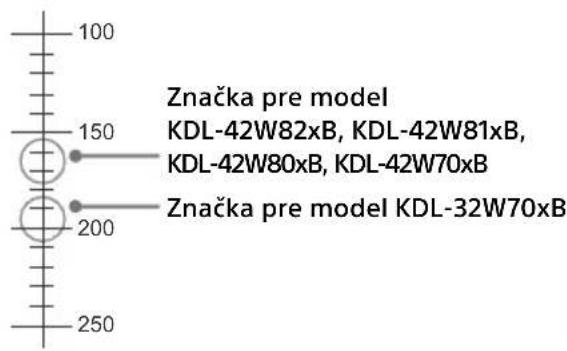

100 150 200 250 Značka pre model KDL-42W82xB, KDL-42W81xB, KDL-42W80xB, KDL-42W70xB Značka pre model KDL-32W70xB

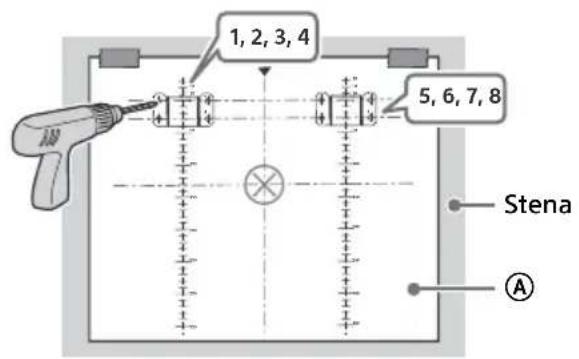

4 Papierovú šablónu Ⓐ prilepte páskou na stenu a podla číslovania na nej elektrickou vrtačkou vyvrtajte otvory.

KDL-50W82xB, KDL-50W81xB, KDL-50W80xB, KDL-50W70xB

5 Papierovú šablónu Ⓐ zo steny odstráňte.

6 Pomocou skrutiek (priemer 8 mm, nedodávajú sa) správne pripevnite montážnu základňu na stenu Ⓑ k stene.

KDL-50W82xB, KDL-50W81xB, KDL-50W80xB, KDL-50W70xB

Príprava na inštaláciu TV prijímača

1 Odskrutkujte skrutky zo zadnej časti TV prijímača. Odskrutkované skrutky odložte na bezpečné miesto mimo dosahu detí.

Jemná tkanina

3 Pripevnite stojan Ⓗ k TV prijímaču pomocou dodaných skrutiek Ⓓ. Vložte vložky Ⓔ do otvorov označených trojuholníkovými značkami △. Na ilustračné účely je použitý model KDL-50W82xB, KDL-50W81xB, KDL-50W80xB, KDL-50W70xB.

Jemná tkanina △ × 2

Inštalácia TV prijímača na stenu

1 Pred inštaláciou TV prijímača na stenu pripojte a zviažte káble.
2 Nainštalujte TV prijímač na stenu. Potom skontrolujte, či je chránič stojana © pevne zaistený na montážnej základni na stenu Ⓑ a či sa vložky Ⓔ dotýkajú steny. Pripevnite kryciu platničku konzoly Ⓕ pomocou dodaných skrutiek Ⓖ.

Stena ⑧

KDL-50W82xB, KDL-50W81xB, KDL-50W80xB, KDL-50W70xB

1

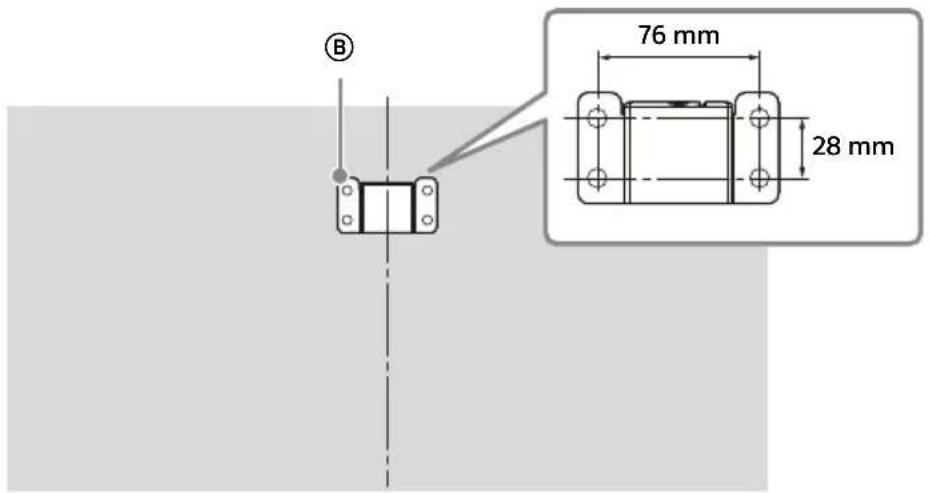

Rozmery pozícií otvorov na stene

Nasledujúce údaje podl'a potreby poskytnite licenčným dodávatelom.

Na pripevnenie montážnej základne na stenu Ⓑ k stene použite skrutky (priemer 8 mm, nedodávajú sa).

Za účelom jednoduchej inštalácie použite dodanú papierovú šablónu Ⓐ, na ktorej je znázornená poloha montážnej základne na stenu.

KDL-50W82xB, KDL-50W81xB, KDL-50W80xB, KDL-50W70xB

76 mm 76 mm 28 mm 28 mm 176 mm B B

KDL-42W82xB, KDL-42W81xB, KDL-42W80xB, KDL-42/32W70xB

76 mm 28 mm

Pokyny na inštaláciu montážnej konzoly na stenu pre váš model televízora nájdete na nasledujúcej webovej stránke: www.sony.eu/tv/wall-mount-bracket-manual

Riešenie problémov

Ked' bliká kontrolka LED načerveno, počítajte kolko krát zabliká (časový interval je tri sekundy).

Ak Osvetlenie LED bliká načerveno, resetujte televízny prijímač odpojením napájacieho kábla od televízny prijímač na dve minúty a následným opätovným zapnutím televízny prijímač.

Ak problém pretrváva, kontaktujte predajcu alebo servisné stredisko spoločnosti Sony a uvedte počet bliknutí červenej Osvetlenie LED (časový interval sú tri sekundy). Stlačením tlačidla I/☐ na televízny prijímač TV prijímač vypnite, odpojte napájací kábel a obrátte sa na predajcu alebo servisné stredisko spoločnosti Sony.

Ked kontrolka LED nebliká, skontrolujte položky podľa nasledujúcej tabulky.

Môžete si pozriet časť [Riešenie problémov] v návode i-Manual alebo vykonať autodiagnostiku postupným výberom položiek ? [Pomocník] → [Zákaznícka podpora] → [Autodiagnostika]. Ak problém pretrváva, nechajte TV prijímač opraviť kvalifikovanému servisnému technikovi.

Problémy a riešenia

Žiadny obraz (obrazovka je tmavá) a žiadny zvuk.

Niektoré programy sa nedajú naladit.

• Skontrolujte anténu alebo satelit.
• Satelitný kábel môže mat' skrat, alebo sú problémy s pripojením kábla. Skontrolujte kábel a jeho pripojenie, vypnite televízor siet'ovým vypínačom a znova ho zapnite.
• Zadaná frekvencia je mimo dovolený rozsah. Problém konzultujte s vysielatelom satelitného programu.

Nenašli sa žiadne služby (programy) káblovej televízie.

• Skontrolujte pripojenie kábla alebo konfiguráciu ladenia.
• Pokúste sa vykonať [Automatické digitálne ladenie] výberom možnosti [Terestriálny] namiesto možnosti [Kábel].

• Vymeňte batérie.
- Váš TV prijímač môže byť v režime SYNC. Stlačte tlačidlo SYNC MENU, vyberte možnosť [Ovládanie TV] a potom vyberte [Domov (ponuka)] alebo [Možnosti], aby ste ovládali TV prijímač.

Okraj televízneho prijímača sa zahrieva.

- Ked' sa televízny prijímač používa dlhšiu dobu, okraj televízneho prijímača je teplejší. Môžete to cítit, ked' sa ho dotknete rukou.

Zamrznutý zvuk alebo video, prázdna obrazovka alebo TV prijímač nereaguje na stláčanie tlačidiel TV prijímača alebo dialkového ovládača.

Na TV prijímači nie je možné nájsť tlačidlá I/⏻, CH+/-, △+/-, ♦/↓/↔/→, ➡, ➣ a HOME.

- Pozrite si nasledujúci obrázok znázorňujúci umiestnenie tlačidiel na TV prijímači.

Zadná strana TV prijímača

CH+ I/O CH- HOME

Osvetlenie LED svieti.

• Ak nechcete, aby osvetlenie LED svietilo, môžete ho vypnút.
  Stlačte tlačidlo HOME a potom vyberte položky
  [Nastavenia] → [Nastavenia systému] → [Všeobecné nastavenie] → [Osvetlenie LED] → [Vyp.]. Môžete tiež stlačit’ tlačidlo OPTIONS a vybrať položky [Osvetlenie LED] → [Vyp.].

Pripojenie k bezdrôtovému smerovaču použitím funkcie WPS zlyhalo.

• Ak používate zabezpečenie WEP, vyberte položky [Jednoduché] → [Wi-Fi] → [Pripojiť zo zoznamu vyhlľadávania].
  Potom vyberte názov siete (SSID), ku ktorej sa chcete pripojit.

Názov požadovanej siete sa v nastavení siete nenašiel.

- Vyberte položku [[Manuálny vstup]] a stlačením tlačidla zadajte názov siete.

Technické parametre

Systém

Systém panela

Panel LCD (displej s tekutými kryštálmi), Podsvietenie LED

Systém televízneho vysielania

Analógový: V závislosti od výberu krajiny a regiónu: B/G, D/K, L, I, M

Analógový: PAL, SECAM, NTSC3.58, NTSC4.43 Digitálny: Pozrite si návod i-Manual.

Kanálový rozsah

Digitálny: UHF/VHF/káblový v závislosti od zvolenej krajiny/oblasti.

Satelit: Medzifrekvencia 950-2150 MHz

Zvukový výstup

8 W + 8 W (okrem modelov KDL-32W70xB)

5 W + 5 W (iba KDL-32W70xB)

Vstup video (spoločný konektor fono so vstupom Y)

HDMI IN 1, 2, 3, 4 (okrem modelov

KDL-50/42/32W70xB)

Video (2D): 1080p (30, 50, 60 Hz), 1080/24p, 1080i (50, 60 Hz), 720p (30, 50, 60 Hz), 720/24p, 576p, 576i, 480p, 480i, Formáty PC

Video (3D):

Zhustovanie rámcov: 1080p (30 Hz), 1080/24p, 1080i (50, 60 Hz), 720p (30, 50, 60 Hz), 720/24p

Vedl'a seba: 1080p (50, 60 Hz), 1080/24p,

1080i (50, 60 Hz), 720p (50, 60 Hz)

Nad sebou: 1080p (30, 50, 60 Hz), 1080/24p,

1080i (50, 60 Hz), 720p (50, 60 Hz)

Audio: 5.1 kanálový lineárny PCM: 32, 44,1 a

48 kHz, 16, 20 a 24 bitov, Dolby Digital

ARC (Audio Return Channel) (iba HDMI IN 2)

HDMI IN 1, 2, 3, 4 (iba KDL-50/42/32W70xB)

Video: 1080p (30, 50, 60 Hz), 1080/24p,

1080i (50, 60 Hz), 720p (30, 50, 60 Hz),

720/24p, 576p, 576i, 480p, 480i, Formáty PC

Audio: 5.1 kanálový lineárny PCM: 32, 44,1 a

48 kHz, 16, 20 a 24 bitov, Dolby Digital

ARC (Audio Return Channel) (iba HDMI IN 2)

MHL (spoločný s HDMI IN 1)

(okrem modelov KDL-50/42/32W70xB)

Audio: 5.1 kanálový lineárny PCM: 32, 44,1 a

48 kHz, 16, 20 a 24 bitov, Dolby Digital

MHL (spoločný s HDMI IN 1)

(iba KDL-50/42/32W70xB)

Video: 1080p (30 Hz), 1080/24p, 1080i (50, 60 Hz),

720p (30, 50, 60 Hz), 720/24p, 576p, 576i, 480p, 480i

Audio: 5.1 kanálový lineárny PCM: 32, 44,1 a

48 kHz, 16, 20 a 24 bitov, Dolby Digital

Digitálny optický konektor (dvojkanálový lineárny PCM, Dolby Digital)

AUDIO OUT/Ω

Výstup Audio (stereofónny kolíkový minikonektor)

Konektor slúchadiel

(výstup podpory subwoofera)

Port zariadenia USB HDD (iba 1) Port USB

Slot CAM (modul pre podmienený prístup)

Vstup pre adaptér

Konektor 10BASE-T/100BASE-TX (V závislosti od prevádzkového prostredia siete sa môže rýchlost pripojenia menit. Rýchlost a kvalita komunikácie 10BASE-T/100BASE-TX nie je pre tento TV prijímač zaručená.)

Iné

Doplnkové príslušenstvo

Požiadavky na napájanie

19,5 V jednosmerný prúd prostredníctvom sietového adaptéra

Menovitý výkon: Vstup 220 V – 240 V striedavého prúdu, 50 Hz

Trieda energetickej efektívnosti

Rozmery obrazovky (merané diagonálne)

(Približne)

*1 Spotreba energie za rok; táto hodnota platí pre spotrebu energie v prípade televízneho prijímača, ktorý bude používaný 4 hodiny denne počas 365 dní. Skutočná spotreba energie bude závisieť na spôsobe používania televízneho prijímača. *2 Uvedený príkon v pohotovostnom režime sa dosiahne, ked’televízny prijímač dokončí nevyhnutné vnútorné procesy.

Poznámka

• Písmeno „x“, ktoré je zobrazené v názve modelu, zodpovedá jednej z číslic týkajúcich sa dizajnu, farby alebo systému televízneho vysielania.
• Zo slotu TV CAM (modul pre podmienený prístup) nevyberajte fiktívnu kartu za iným účelom, ako je vloženie inteligentnej karty do slotu CAM.
• Dostupnost volitelného príslušenstva závisí od krajiny/regiónu/modelu TV prijímača/zásob.
• Dizajn a špecifikácie sa môžu zmenit bez oznámenia.
• Tento TV prijímač disponuje rozhraním MHL 2.

Poznámky k funkcii Digital TV

- Všetky funkcie súvisiace s funkciou Digital TV (Dudú pracovat' iba v krajinách alebo na územiach, kde sa vysielajú digitálne terestriálne signály DVB-T/DVB-T2 (MPEG-2 a H.264/MPEG-4 AVC) alebo kde máte prístup ku káblovej službe kompatibilnej s DVB-C (MPEG-2 a H.264/MPEG-4 AVC). U miestneho predajcu si overte, či vo vašom bydlisku môžete prijímat' signál DVB-T/DVB-T2. Alternativne sa spýtajte svojho poskytovateľa káblových služieb, či je jeho káblová služba DVB-C vhodná na integrovanú súčinnost' s týmto televíznym prijímačom.

• Poskytovatel' služieb káblovej televízie si môže takéto služby spoplatňovat' a požadovat', aby ste prijali jeho obchodné podmienky.
• Tento televízny prijímač zodpovedá špecifikáciám DVB-T/DVB-T2 a DVB-C, avšak nemôžeme zaručit' kompatibilitu s budúcim digitálnym terestriálnym vysielaním DVB-T/DVB-T2 a s digitálnym káblovým vysielaním DVB-C.
• Niektoré funkcie Digital TV môžu byt' v niektorých krajinách alebo oblastiach nedostupné a káblové vysielanie DVB-C nemusí správne fungovat' u všetkých poskytovatel'ov.

Informácie o ochranných známkach

• Výrazy HDMI a HDMI High-Definition Multimedia Interface a logo HDMI sú ochranné známky alebo registrované ochranné známky spoločnosti HDMI Licensing LLC v USA a iných krajinách.
• DLNA®, logo DLNA a DLNA CERTIFIED® sú ochranné známky, známky služieb, alebo certifikačné známky združenia Digital Living Network Alliance.
• Vyrobené na základe licencie od spoločnosti Dolby Laboratories. Dolby a dvojitý symbol D sú obchodné značky spoločnosti Dolby Laboratories.
• „BRAVIA“ a Bú Achranné známky spoločnosti Sony Corporation.

• TrackID je ochranná známka alebo registrovaná ochranná známka spoločnosti Sony Mobile Communications AB.

• Gracenote, Gracenote eyeQ, Gracenote VideoID, Gracenote Video Explore, Gracenote MusicID, logo a logotyp Gracenote a logo „Powered by Gracenote“ sú registrované ochranné známky alebo ochranné známky spoločnosti Gracenote v USA a/alebo v iných krajinách.

• Opera® Devices SDK from Opera Software ASA. Copyright 1995-2014 Opera Software ASA. All rights reserved.
• Wi-Fi, Wi-Fi Direct a Miracast sú ochranné známky alebo registrované ochranné známky združenia Wi-Fi Alliance.
• „Logo Sony Entertainment Network“ a „Sony Entertainment Network“ sú ochranné známky spoločnosti Sony Corporation.
• MHL, Mobile High-Definition Link a logo MHL sú ochranné známky alebo registrované ochranné známky spoločnosti MHL Licensing, LLC.
• Informácie o patentoch DTS nájdete na adrese http://patents.dts.com. Vyrobené na základe licencie od spoločnosti DTS Licensing Limited. DTS, symbol a DTS a symbol znázornené spolu sú registrované ochranné známky a DTS Digital Surround je ochranná známka spoločnosti DTS, Inc. © DTS, Inc. Všetky práva vyhradené.
• Designed with UEI™ Technology Under License from Universal Electronics Inc. Portions © UEI 2000 – 2013
• Slovná značka a logá Bluetooth® sú vlastníctvom spoločnosti Bluetooth SIG, Inc. a akékolvek použitie týchto značiek zo strany spoločnosti Sony Corporation sa realizuje na základe licencie. Ostatné ochranné známky a obchodné názvy sú vlastníctvom príslušných vlastníkov.
• DiSEqC™ je ochranná známka spoločnosti EUTELSAT.

Tento TV prijímač podporuje DiSEqC 1.0. Tento TV prijímač nie je určený pre kontrolné motorizované antény.

Tartalomjegyzék

FONTOS FIGYELMEZTETÉS ..... 2

Pre viac informácií o produktoch Sony
