BRUGSANVISNING KDL50W828BBAE2 SONY

MHL (gemensam med HDMI IN 1)

MHL (gemensam med HDMI IN 1)

(endast KDL-50/42/32W70xB)

Video: 1080p (30 Hz), 1080/24p, 1080i (50, 60 Hz),

720p (30, 50, 60 Hz), 720/24p, 576p, 576i, 480p, 480i

Sikkerhedsoplysninger....3

Forholdsregler....5

Montering af TV'et på væggen. . . . . . . . 7

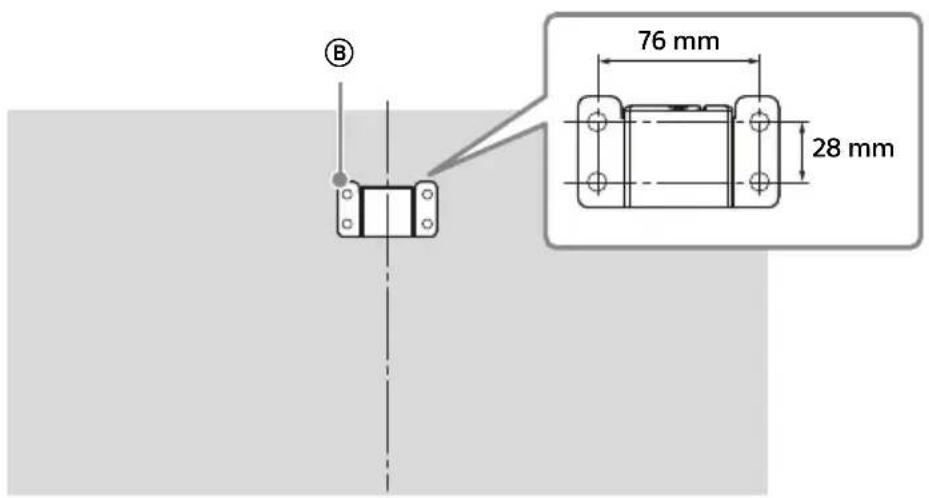

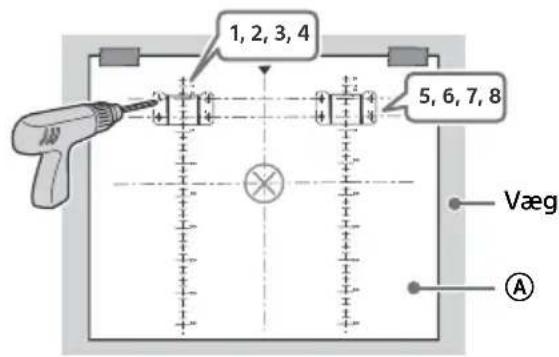

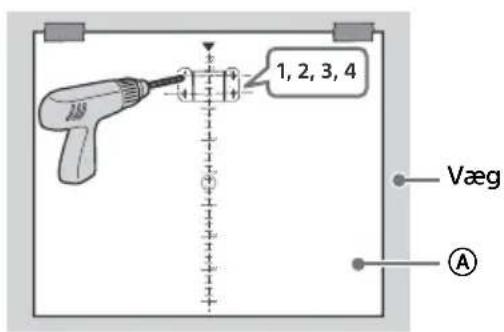

Installation af beslaget på væggen .....8

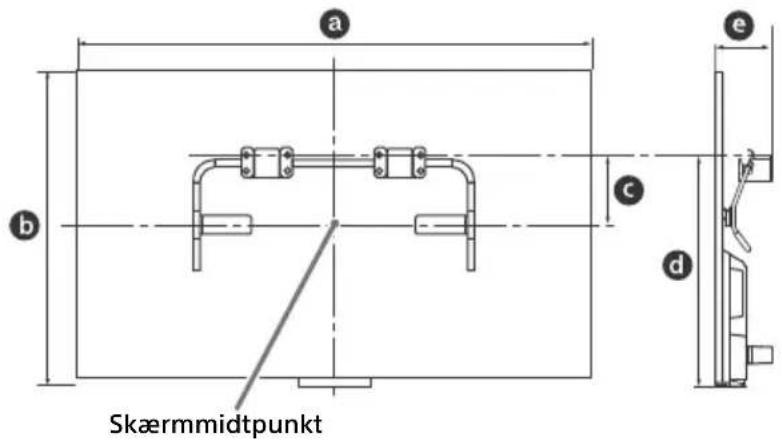

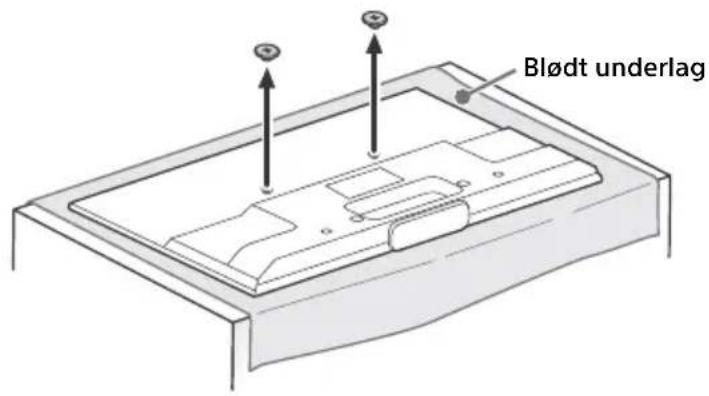

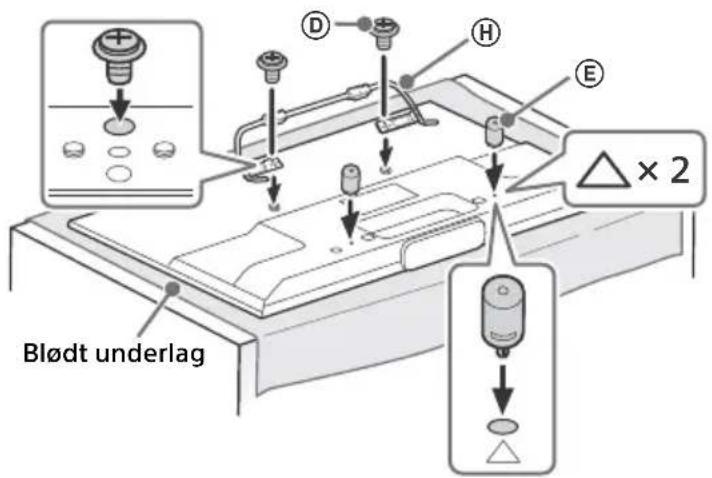

Forberedelse af installation af TV'et ..... 11

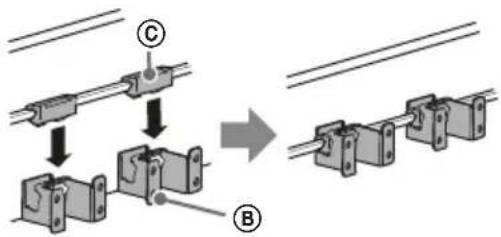

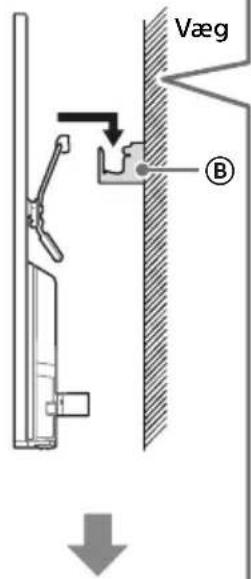

Installation af TV'et på væggen .....12

Fejlfinding 14

Tak fordi du valgte dette Sony-produkt.

Før TV-apparatet betjenes, læses denne vejledning grundigt og beholdes til senere opslag.

Bemærk

• Før du betjener TV'et skal du læse "Sikkerhedsoplysninger" (side 3).
• Vejledningen om "Montering af TV'et på væggen" findes i brugervejledningen til tv'et.
• Billeder og illustrationer i Guiden Hurtig Start og denne vejledning er udelukkende til referencebrug og kan afvige fra det faktiske produkts udseende.

Placering af identifikationsmærkat

Mærkatet for TV'ets modelnummer, produktionsdato (måned/år) og strømforsyning findes på bagsiden af TV'et eller emballagen. Mærkatet med oplysninger om strømadapterens modelnummer og serienummer findes i bunden af strømadapteren.

ADVARSEL

Dette produkt er fremstillet af eller på vegne af Sony Corporation, 1-7-1 Konan Minato-ku Tokyo, 108-0075 Japan. Forespørgsler relateret til produkt overensstemmelse i henhold til EU lovgivning skal adresseres til den autoriserede repræsentant, Sony Deutschland GmbH, Hedelfinger Strasse 61, 70327 Stuttgart, Tyskland. For service eller garanti henviser vi til de adresser, som fremgår af vedlagte service- eller garantidokumenter.

herved, at denne enhed er i overensstemmelse med de væsentlige krav og øvrige relevante krav i direktiv 1999/5/EF. For yderligere information gå ind på følgende hjemmeside: http://www.compliance.sony.de/

Bemærkning til kunder: følgende informationer gælder kun for udstyr, som sælges i lande, hvor EUdirektiverne gælder.

Trådløst tv-system kan muligvis bruges i følgende lande:

AT, BE, HR, CY, CZ, DK, EE, FI, FR, DE, GR, HU, IE, IT, LV, LT, LU, MT, NL, PL, PT, SK, SI, ES, SE, GB, IS, LI, NO, CH, BG, RO, TR, AL, BA, MK, MD, RS, ME

Dette udstyr kan bruges i andre ikkeeuropæiske lande.

Sikkerhedsoplysninger

ADVARSEL

Batterier må ikke udsættes for ekstrem varme som f.eks. solskin, brand eller lignende.

Installation/Opsætning

Installer og brug tv'et i overensstemmelse med nedenstående vejledning for at undgå brand, elektrisk stød eller skader på personer og materiel.

Installation

• Tv'et skal sættes op ved en let tilgængelig stikkontakt.
• Anbring TV'et på en stabil, flad overflade, så det ikke vælter og forårsager personskade eller skader på TV'et.
• Kun en autoriseret intallatør må udføre væginstallationer.
• Af sikkerhedsmñ ssige grunde anbefales det at anvende Sonytilbehùr, herunder:
• Beslag til vægmontering
• Sørg for at bruge de skruer, der følger med Beslaget til vægmontering når du anbringer monteringskrogene (stativ) på TV'et. De medfølgende skruer er designet som vist på illustrationen, når der måles fra fastgørelsesoverfladen på monteringskrogen (stativ).
  Skruernes diameter og længde afhænger af modellen på vægbeslaget.
  Hvis der anvendes andre skruer end de medfølgende, kan det medføre indvendige skader på TV-apparatet eller få det til at falde ned eller lignende.

7 mm Skrue (leveres med vægbeslaget) Monteringskrog (Fod) Krogens montering på TV-apparatet

Transport

• Før transport af tv'et tages alle kabler ud.
• Der skal mindst to eller tre personer til at bære et stort tv.

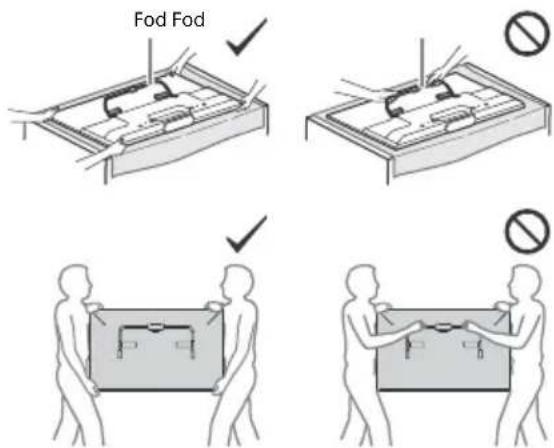

• Når TV'et flyttes med hånden, skal det holdes som vist nedenfor. Belast ikke LCD-skærmen og rammen omkring skærmen.

• Tv'et må ikke udsættes for fysiske stød eller kraftige vibrationer under transport.
• Tv'et skal pakkes ind i originalemballagen og sættes ned i originalkassen, når det skal til reparation eller blot flyttes.

Væltesikring

• Før skruen monteres, skal skærmen ligge nedad på en stabil overflade, som er større end tv'et.
• For at undgå beskadigelse af LCD-skærmen skal tv'et lægges på noget blødt stof.

Ventilation

• Tildæk ikke ventilationshullerne og stik ikke noget ind i kabinettet.
• Der skal være plads omkring tv'et som vist nedenfor.
• Det anbefales stærkt at anvende et Sony vægbeslag for at sikre tilstrækkelig luftcirkulation.

Monteret på væggen

10 cm 30 cm 10 cm 10 cm

Der skal være mindst så meget plads omkring tv'et.

Monteret på stander

10 cm 30 cm 10 cm 6 cm

Der skal være mindst så meget plads omkring tv'et.

• For at sikre tilstrækkelig ventilation og forhindre ansamling af støv og snavs:
  — Læg ikke tv'et fladt ned og monter det ikke på hovedet, bagvendt eller sidevendt.
  — Tv'et må ikke installeres på en hylde, et tæppe, en seng eller i et skab.
  — Tv'et må ikke dækkes til med stof, f.eks. gardiner, eller andre ting, f.eks. aviser, osv.

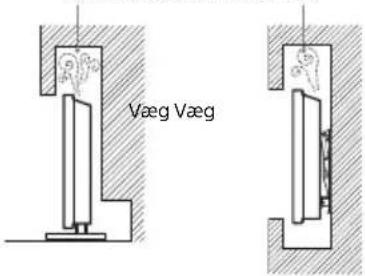

  — Installer ikke Tv'et som vist nedenfor.

Luftcirkulationen afspærres.

Væg Væg

Netledning

— Brug kun netledninger fra Sony, ikke fra andre leverandører.
— Stikket skal sættes helt ind i kontakten.
— Slut kun tv'et til en stikkontakt med 220-240 V AC.
- Af sikkerhedshensyn skal du trække netledningen ud af stikket og være omhyggelig med ikke at vikle fødderne ind i kablerne.
— Tag netledningen ud af stikkontakten, før du arbejder eller flytter på tv'et.
— Hold netledningen væk fra varmekilder.
- Tag netstikket ud og rengør det med jævne mellemrum. Hvis stikket er dækket med støv og tiltrækker fugt, forringes isoleringen, og der kan opstå brand.

Bemærk

• Du må ikke bruge den medfølgende netledning med andet udstyr.
• Undgå så vidt muligt at klemme, bøje eller sno netledningen. Ledningstrådene kan være afisoleret eller knækket.
• Du må ikke ændre på netledningen.
• Du må ikke placere tunge genstande på netledningen.
• Træk ikke i selve ledningen, når stikket skal tages ud af stikkontakten.
• Du må ikke slutte for mange apparater til samme stikkontakt.
• Du må ikke bruge stikkontakter, som stikket ikke passer i.

BEMÆRKNING OM LYSNETADAPTER

Advarsel

For at reducere risikoen for brand eller elektrisk stød må du ikke udsætte dette apparat for regn eller fugt.

For at forhindre brand eller stød må du ikke stille genstande fyldt med væsker, som f.eks. vaser på apparatet. Du må ikke installere dette udstyr, hvor der er begrænset plads, som f.eks. på en boghylde.

• Sørg for at stikkontakten er placeret nær udstyret, og at den er let tilgængelig.
• Brug altid den medfølgende lysnetadapter og det medfølgende strømkabel.
• Brug aldrig nogen anden lysnetadapter. Det kan medføre fejlfunktion.

- Slut lysnetadapteren til en stikkontakt, der er nemt tilgængelig.

- Rul aldrig strømkablet rundt om lysnetadapteren. Ledningen i kablet kan blive skåret over eller det kan medføre fejl i mediemodtagerens funktion.

• Rør aldrig ved lysnetadapteren med våde hænder.
• Hvis du bemærker noget mærkeligt ved lysnetadpateren, skal du straks afbryde tilslutningen til stikkontakten.
• Enheden er ikke frakoblet lysnettet så længe den er sluttet til stikkontakten - heller ikke selv om der er slukket for strømmen på enheden.
• Da lysnetadapteren bliver varm, når den har været brugt gennem længere tid, kan den føles meget varm, hvis man berører den med hånden.

Forbudt brug

Tv'et må ikke placeres eller anvendes på steder eller i omgivelser eller situationer som de nedenfor beskrevne. Ellers kan tv'et fungere dårligt og forårsage brand, elektrisk stød og personskader.

Placering:

• Udendørs (i direkte sollys), på stranden, på et skib eller et andet fartøj, i et køretøj, på hospitaler, ustabile placeringer, tæt på vand, fugt eller røg.
• Hvis tv'et placeres i opklædningsrummet i en offentlig badeanstalt eller spabad, kan tv'et blive ødelagt af luftbåret svovl osv.

- Hvis du vil opnå den bedste billedkvalitet, må du ikke udsætte skærmen for direkte belysning eller sollys.

- Undgå at flytte tv'et fra et koldt sted til et varmt sted. Pludselige ændringer i rumtemperaturen kan medføre kondensering. Det kan betyde, at tv'et viser et dårligt billede og/eller dårlige farver. Hvis det sker, skal du sørge for, at fugten fordamper helt, før du tænder for tv'et.

Miljø:

• Steder, der er varme, fugtige eller meget støvede, hvor der kan komme insekter ind, hvor det kan blive udsat for mekaniske vibrationer, tæt på brændbare genstande (stearinlys ol.). TV-apparatet må ikke udsættes for dryp eller stænk, og der må ikke anbringes væskefyldte genstande som f.eks. vaser på TV-apparatet.
• Placer ikke tv'et et fugtigt eller støvet sted eller i et rum med olieholdig røg eller damp (i nærheden af bordkomfurer eller dampanlæg). Det kan medføre brand, elektrisk stød eller vridning.

- Du må ikke montere tv'et på steder, som udsættes for ekstreme temperaturer, f.eks. i direkte sollys, i nærheden af en radiator eller et varmeaftræk. I sådanne tilfælde kan tv'et blive overophedet, hvilket kan medføre, at kabinettet slår sig, og/eller at tv'et svigter.

Situation:

• Undlad brug med våde hænder, med kabinettet afmonteret eller med udstyr, der ikke anbefales af producenten. Tag tv'ets netledning ud af stikkontakten i tordenvejr.
• Monter ikke tv'et, så det rager frem i åbent rum. Det kan medføre skader eller ødelæggelse på grund af en person eller en ting, som rammer ind i tv'et.

Ituslåede dele:

• Du må ikke kaste genstande mod tv'et. Skærmglasset kan knuses af slaget og anrette alvorlig personskade.
• Hvis tv'ets overflade revner, må du ikke røre det, før du har trukket netledningen ud af stikkontakten. I modsat fald kan du få elektrisk stød.

Når tv'et ikke er i brug

• Hvis du ikke anvender tv'et i flere dage, skal det afbrydes fra lysnettet af miljø- og sikkerhedshensyn.
• Da tv'et ikke er helt afbrudt fra lysnettet, selvom det er slukket, skal stikket tages ud af stikkontakten for at afbryde tv'et fuldkomment.
• Visse tv'er kan have funktioner, hvor tv'et skal stå i standby for at fungere korrekt.

Børn

• Lad ikke børn klatre op på tv'et.
• Mindre tilbehør skal opbevares utilgængeligt for børn, så det ikke sluges ved en fejl.

Hvis følgende problemer opstår...

Sluk tv'et og træk straks netledningen ud af stikkontakten, hvis følgende problemer opstår. Bed din forhandler eller Sony servicecenter om at få tv'et efterset af autoriserede serviceteknikere.

Når:

— Netledningen er beskadiget.
- Stikket passer dårligt.
- Tv'et er beskadiget som følge af at være tabt eller slået, eller der er kastet genstande mod det.
- Væske eller genstande er trængt ind gennem kabinettets åbninger.

Om LCD-skærmens temperatur

Når LCD-skærmen bruges i lang tid, bliver panelets omgivelser varme. Det er meget varmt, når du berører enheden med hånden.

BESLAG TIL VÆGMONTERING

Nedenstående oplysninger viser korrekt håndtering af Beslag til vægmontering. Sørg for at læse disse oplysninger omhyggeligt og brug Beslaget til vægmontering korrekt.

Til kunder:

Sørg for at følge følgende sikkersforhanstaltninger for at forhindre alvorlig skade som følge af brand, elektrisk stød eller ved at produktet tipper over eller bliver tabt.

• Lad altid autoriseret personale udføre installationen og hold små børn væk imens.
• Sørg altid for at overlade flytning eller nedtagning af tv'et til autoriseret personale.

- Fjern ikke skruer osv. efter montering af tv'et.

- Udfør ikke nogen ændringer af delene på Beslaget til vægmontering.

- Montér ikke andet udstyr end det specificerede produkt.

- Påfør ikke Beslaget til vægmonteringandre belastninger end tv'et.

- Du må ikke læne dig op ad eller hænge i tv'et.

- Udsat ikke tv'et for stærke belastninger ved rengøring og vedligeholdelse.

Følgende instruktioner gælder kun for Sony-forhandlere og installatører. Sørg for at læse sikkerhedsforanstaltningerne nedenforfor og læg særlig mærke til sikkerheden under installation, vedligeholdelse og kontrol af dette produkt.

- Ved håndtering og montering af TV'et skal du tage fat i det på siderne. Løft aldrig TV'et ved at holde i foden.

- Installér ikke Beslaget til vægmontering på vægoverflader, hvor hjørnerne på siderne af tv'et stikker ud fra vægoverfladen.

- Installér ikke tv'et over eller under et klimaanlæg.

- Sørg for at montere beslaget til vægmontering sikkert på væggen ved at følge instruktionerne i denne betjeningsvejledning. Hvis nogle af skruerne er løse eller falder ud, kan beslaget til vægmontering falde ned og forårsage personskade eller materiel skade.

- Sørg for at bruge de medfølgende skruer og tilhørende dele korrekt, og følg instruktionerne i denne betjeningsvejledning. Hvis du bruger andre dele, kan TV'et falde ne og forårsage personskade eller skader på TV

- Sørg for at samle beslaget korrekt ved at følge den procedure, der er forklaret i denne betjeningsvejledning.

- Sørg for at spænde skruerne grundigt i den anviste placering.

- Pas på ikke at udsætte tv'et for slag eller stød under installationen.

- Sørg for at installere tv'et på en væg, som er både lodret og plan.

- Efter korrekt installation af tv'et skal du sikre kablerne ordentligt.

- Netledningen eller tilslutningskablerne må ikke blive klemt, da lederne kan blive blotlagt og forårsage kortslutning eller strømafbrydelse.

Forholdsregler

Bemærk när du ser TV

• Nogle mennesker kan opleve ubehag (f.eks. belastning af øjnene, træthed eller utilpashed), når de ser 3D-videobilleder eller afspiller stereoskopiske 3D-spil. Sony anbefaler alle brugere at holde pause med jævne mellemrum, når de ser 3D-videobilleder eller afspiller stereoskopiske 3D-spil. Hvor længe og hvor ofte en person skal holde pause, varierer fra person til person. Du kan bedst selv finde ud af, hvad der fungerer bedst for dig. Hvis du oplever ubehag, skal du stoppe med at se 3D-videobilleder eller afspille stereoskopiske 3D-spil, indtil ubehaget er forsvundet; kontakt eventuelt en læge, hvis du mener, at der er brug for det. Du bør også se (i) betjeningsvejledningen for alle andre enheder eller medier, som bruges sammen med dette tv, og (ii) vores hjemmeside (http://support.sony-europe.com/) for de nyeste oplysninger. Små børns syn (især dem under seks år) udvikler sig stadig. Kontakt en læge (f.eks. en børnelæge eller øjenlæge), før du giver små børn lov til at se 3D-videobilleder eller afspille stereoskopiske 3D-spil. Voksne bør holde øje med små børn for at være sikker på, at de følger anbefalingerne anført ovenfor.
• Brug, opbevar eller efterlad ikke 3D-brillerne eller batteriet i nærheden af ild eller på steder med en høj temperatur, f.eks. i direkte sollys eller i en bil, der opvarmes af solen.
• Hvis du bruger funktionen simuleret 3D, skal du være opmærksom på, at det viste billede afviger fra originalen på grund af konverteringen, som tv'et laver.
• Der skal være moderat belysning, da det kan belaste dine øjne at se tv ved dårligt lys eller i længere tid.
• Når du bruger hovedtelefoner, skal du justere lyden, så den ikke er for høj, da det kan skade hørelsen.

LCD-skærm

• Selvom LCD-skærmen er fremstillet med højpræcisionsteknologi og 99,99% eller flere effektive pixler, kan der forekomme sorte pletter eller lysende punkter (røde, blå eller grønne), der optræder konstant på LCD-skærmen. Det er en konstruktionsmæssig egenskab ved LCD-skærmen og ikke en fejl.
• Tryk ikke og skrab ikke frontfilteret, og placer ikke genstande oven på tv'et. Billedet kan blive uensartet, eller LCD-skærmen kan blive beskadiget.
• Hvis tv'et bruges et sted, hvor der er koldt, kan billedet virke udtværet eller blive mørkt. Dette er ikke tegn på fejl. Fænomenerne forsvinder, efterhånden som temperaturen stiger.
• Der kan forekomme skyggebilleder (ghosting), när der konstant vises stillbilleder. Det forsvinder efter et øjeblik.
• Skærmen og kabinettet kan blive varmt, når tv'et er i brug. Dette er ikke en fejl.
• LCD-skærmen indeholder en lille mængde flydende krystal. Følg de lokale regler og retningslinjer for bortskaffelse.

Behandling og rengøring af tv'ets skærmoverflade og kabinet

Sørg for at tage netledningen til tv'et ud af stikkontakten før rengøring.

Følg nedenstående forholdsregler for at undgå nedbrydning af materialer eller skæmbelægning.

• Tør støv forsigtigt af skærmen/kabinettet med en blød klud. Hvis støvet sidder fast, skal skærmen tørres forsigtigt af med en hårdt opvredet blød klud, der er fugtet let med vand og et mildt rengøringsmiddel.
• Sprøjt aldrig vand eller rengøringsmidler direkte på tv'et. Det kan dryppe til bunden af skærmen eller udvendige dele og komme ind i tv'et, hvilket kan medføre skader på tv'et.
• Du må ikke bruge skuresvampe, opløsningsmidler eller syreholdige rengøringsmidler, skurepulver eller flygtige opløsningsmidler som alkohol, rensebenzin, fortynder eller insektmiddel. Brug af sådanne midler eller længerevarende kontakt med gummi- eller vinylmaterialer kan beskadige skærmens overflade og kabinetmaterialet.

• Jævnlig støvsugning af ventilationshullerne tilrådes for at sikre tilstrækkelig ventilation.
• Når vinklen på tv'et skal justeres, skal du bevæge det langsomt for at undgå, at det flytter sig eller glider ned fra bordstanderen.

Ekstraudstyr

• Hold ekstraudstyr eller andet udstyr, der udsender elektromagnetisk stråling, på afstand af tv'et. Ellers kan billedforvrængning og/eller dårlig lyd forekomme.
• Dette udstyr er blevet testet og fundet at overholde grænserne i EMC-direktivet ved brug af et tilslutningssignalkabel, der ikke er længere end 3 m.

Anbefaling af F-type stik

Den indvendige tråd må ikke stikke mere ud fra tilslutningsdelen end 1,5 mm.

(Referencetegning af F-type stik)

BEMÆRK: Vedr. Håndtering af fjernbetjeningen

• Overhold den korrekte polaritet ved isætning af batterier.
- Brug ikke forskellige batterityper eller gamle og nye batterier samtidigt.
- Bortskaf batterier på en miljøvenlig måde. I visse områder kan der være regler for bortskaffelse af batterier. Rådspørg de lokale myndigheder.
- Behandl fjernbetjeningen med omhu. Tab den ikke, træd ikke på den, og spild ikke nogen form for væske på den.
- Læg ikke fjernbetjeningen på steder nær en varmekilde eller på steder i direkte sollys eller i fugtige lokaler.

Bortskaffelse af enheden

• Du må ikke betjene enheden i nærheden af medicinsk udstyr (pacemakere, osv.), da dette kan forårsage fejl i det medicinske udstyr.
• Selvom denne enhed sender/modtager scramblede signaler, vær opmærksom på uautoriseret aflytning. Vi hæfter ikke for følgerne heraf.

BESLAG TIL VÆGMONTERING

• Hvis du bruger TV'et installeret på Beslaget til vægmontering i lang tid, kan væggen bag TV'et falme og tapet kan gå løs, afhængigt af vægmaterialet.
• Hvis beslaget til vægmontering fjernes efter montering på væggen, bliver skruehullerne tilbage.
• Du må ikke bruge beslaget til vægmontering på steder, hvor det udsættes for mekaniske vibrationer.

Bortskaffelse af tv'et

Håndtering af udtjente elektriske og elektroniske produkter (Gælder for den Europæiske Union og andre europæiske lande med separate indsamlingssystemer)

Dette symbol på produktet eller emballagen angiver, at produktet ikke må behandles som husholdningsaffald. Det skal i stedet indleveres på en genbrugsplads specielt indrettet til

modtagelse og oparbejdning af elektriske og elektroniske produkter. Ved at sikre at produktet bortskaffes korrekt, forebygges de eventuelle negative miljø- og sundhedsskadelige påvirkninger, som en ukorrekt affaldshåndtering af produktet kan forårsage. Genindvinding af materialer vil medvirke til at bevare naturens ressourcer. Yderligere information om genindvindingen af dette produkt kan fås hos kommunen, det lokale renovationsselskab eller butikken, hvor produktet blev købt.

Fjernelse af udtjente batterier (gælder for den Europæiske Union og andre europæiske lande med separate indsamlingssystemer)

Dette symbol på batteriet eller emballagen betyder, at batteriet leveret med dette produkt ikke må bortskaffes som husholdningsaffald. På visse batterier kan dette symbol anvendes i kombination med et kemisk symbol. Det kemiske symbol for kviksølv (Hg) eller bly (Pb) er anført hvis batteriet indeholder mere end 0,0005% kviksølv eller 0,004% bly. Ved at sikre at sådanne batterier bortskaffes korrekt, tilsikres det, at de mulige negative konsekvenser for sundhed og miljø, som kunne opstå ved en forkert affaldshåndtering af batteriet, forebygges. Materiale genindvendingen bidrager ligeledes til at beskytte naturens resourcer. Hvis et produkt kræver vedvarende elektricitetsforsyning af hensyn til sikkerheden samt ydeevnen eller data integritet, må batteriet kun fjernes af dertil uddannet personale. For at sikre en korrekt håndtering af batteriet bør det udtjente produkt kun afleveres på dertil indrettede indsamlingspladser beregnet til affaldshåndtering af elektriske og elektroniske produkter. Med hensyn til øvrige batterier, se venligst afsnittet der omhandler sikker fjernelse af batterier. Batteriet skal derefter afleveres på et indsamlingsted beregnet til affaldshåndtering og genindvinding af batterier. Yderlige information om genindvinding af dette produkt eller batteri kan fås ved at kontakte den kommunale genbrugsstation eller den butik, hvor produktet blev købt.

Montering af TV'et på væggen

Til kunder

Installation af dette produkt kræver visse forudsætninger. Monteringen skal udføres af en Sony-forhandler eller autoriseret installatør under hensyntagen til sikkerheden. Sony er ikke ansvarlig for eventuelle materielle skader eller personskader, der skyldes forkert håndtering eller mangelfuld installation eller installation af et andet produkt end det, der er angivet. Dine eventuelle lovsikrede rettigheder påvirkes ikke.

Installation af dette produkt kræver visse forudsætninger. Læs denne betjeningsvejledning grundigt igennem for at udføre monteringen på sikker vis. Sony kan ikke holdes ansvarlig for personskader eller materielle skader forårsaget af ukorrekt behandling eller montering.

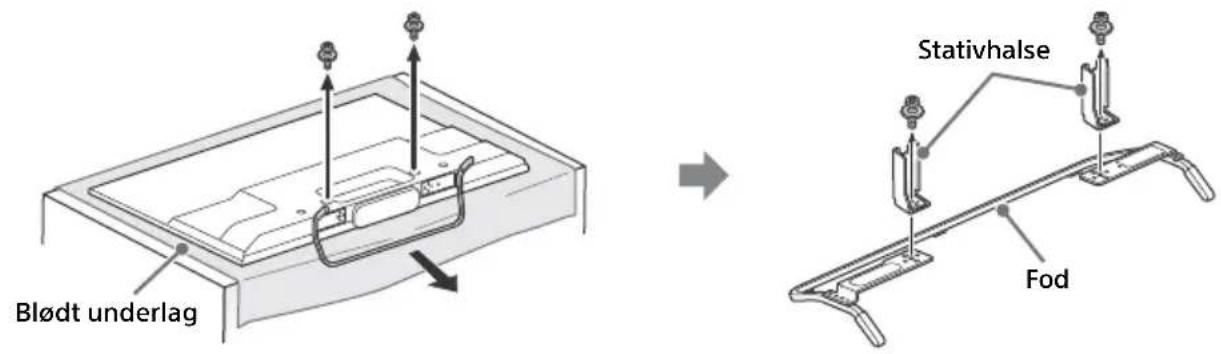

Dit TV's TV-fod bliver anvendt som del af Beslaget til vægmontering.

Bemærk

• Se side 3 (Sikkerhedsoplysninger) og side 5 (Forholdsregler) på BESLAG TIL VÆGMONTERING før du monterer Beslaget til vægmontering.
• Hvis TV-foden er monteret på TV'et, skal du tage TV-foden af, inden du går videre.
• Anbring TV'et med skærmen nedad på en flad og stabil overflade, der er dækket med et tykt, blødt tæppe eller lignende og som er større end TV'et, når du sikrer foden eller fjerner TV-foden fra TV'et for at forhindre at beskadige LCD-skærmens overflade.
• Når stativhalsene er taget af foden, skal du sørge for at opbevare halsene og skruerne, så de ikke bliver væk.
• Når du igen sætter TV-foden på, skal du sørge for at skrue de skruer (du tidligere fjernede) i de oprindelige huller på bagsiden af TV'et.
• Sørg for, at TV'et befinder sig i vertikal position, før du tænder for det. Du må ikke tænde for TV'et, når LCD-skærmen vender nedad, så undgår du ujævnheder i billedet.

Sådan tages TV-foden af TV'et

Installation af beslaget på væggen

1 Forbered de dele, der skal bruges.

Tilbehør til beslaget til vægmontering (medfølger)

Ⓐ Papirskabelon Ⓑ Base for

vægmonteringen

KDL-50W82xB,

KDL-50W81xB,

KDL-50W80xB,

KDL-50W70xB (2)

KDL-42W82xB,

KDL-42W81xB,

KDL-42W80xB,

KDL-42/32W70xB (1)

© Stativbeskytter

KDL-50W82xB,

KDL-50W81xB,

KDL-50W80xB,

KDL-50W70xB (2)

KDL-42W82xB,

KDL-42W81xB

KDL-42W80xB,

KDL-42/32W70xB (1)

D Skrue

(+PSW 6 × 12) (2)

E Afstandsstykke (2)

F Beslagets

overplade

KDL-50W82xB,

KDL-50W81xB,

KDL-50W80xB,

KDL-50W70xB (2)

KDL-42W82xB,

KDL-42W81xB,

KDL-42W80xB,

KDL-42/32W70xB (1)

2 Kontrollér, at væggen er stor nok, og at den er solid nok til at holde en vægt, der er mindst fire gange TV'ets.

Se følgende tabel ved installation af TV'et på væggen. Se side 15-17 (Specifikationer) for TV'ets vægt.

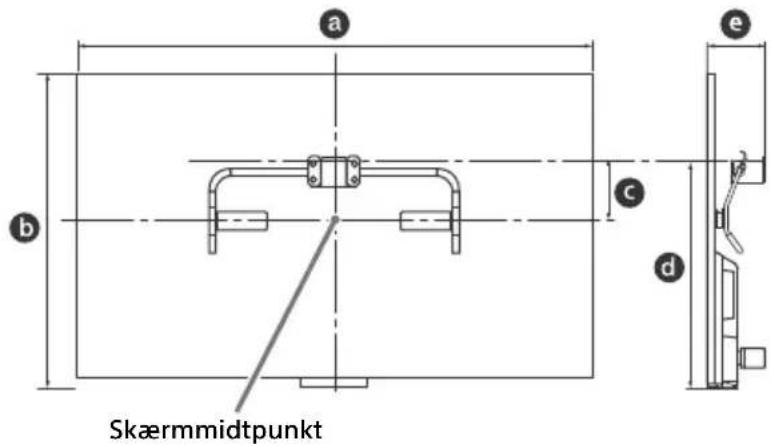

KDL-50W82xB, KDL-50W81xB, KDL-50W80xB, KDL-50W70xB

Skæmmidtpunkt a b c d e

KDL-42W82xB, KDL-42W81xB, KDL-42W80xB, KDL-42/32W70xB

Skæmmidtpunkt

Enhed: cm

Modelnavn KDL-	Skærmens mål Måll for skærmmidtpunkt Længde til montering
	a	b	c	d	e
50W82xB/50W81xB/50W80xB/50W70xB	111,6	65,6	13,0	46,9	11,8
42W82xB/42W81xB/42W80xB/42W70xB	95,8	56,3	17,5	46,5	11,8
32W70xB 72,9	43,3	18,8	41,3	11,3

Bemærk

- Tallene i oversigten kan variere en smule afhængigt af monteringen.

3 Lav et mærke på papirskabelon Ⓐ, der angiver midten af skærmen på dit TV.

KDL-50W82xB, KDL-50W81xB, KDL-50W80xB, KDL-50W70xB

KDL-42W82xB, KDL-42W81xB, KDL-42W80xB, KDL-42/32W70xB

Skala på papirskabelon Ⓐ

Skala på papirskabelon Ⓐ

4 Sæt papirskabelon Ⓐ fast på væggen med tape og brug en elektrisk boremaskine til at lave huller som vist med numrene på papirskabelon Ⓐ.

KDL-50W82xB, KDL-50W81xB, KDL-50W80xB, KDL-50W70xB

1, 2, 3, 4 5, 6, 7, 8 Væg A

KDL-42W82xB, KDL-42W81xB, KDL-42W80xB, KDL-42/32W70xB

1, 2, 3, 4 Væg A

5 Pil papirskabelon Ⓐ af væggen.

6 Anbring basen til vægmontering Ⓑ korrekt på væggen ved hjælp af skruerne (8 mm diameter, medfølger ikke).

KDL-50W82xB, KDL-50W81xB, KDL-50W80xB, KDL-50W70xB

Forberedelse af installation af TV'et

1 Fjern skruerne far bagsiden af TV'et. Sørg for at lægge skruerne et sted, hvor du kan finde dem igen, og hold dem ude af små børns rækkevidde.

3 Sæt stativet Ⓗ på TV'et ved hjælp af de medfølgende skruer Ⓓ. Anbring afstandsstykkerne Ⓔ på hullerne som angivet med trekantsmærkerne △. KDL-50W82xB, KDL-50W81xB, KDL-50W80xB, KDL-50W70xB bruges til illustrationsformål.

Installation af TV'et på væggen

1 Sørg for at samle og bundte kablerne, før du installerer TV'et på væggen.
2 Installér TV'et på væggen. Kontrollér derefter, at stativbeskytter © er sidder godt fast i basen til vægmontering Ⓑ og at afstandsstykkerne Ⓔ rører væggen. Sæt beslagoverflade Ⓕ fast med de medfølgende skruer Ⓖ.

Væg ⑧

KDL-50W82xB, KDL-50W81xB, KDL-50W80xB, KDL-50W70xB

1

Mål for hulpaceringer på væggen

Giv om nødvendigt følgende information til den autoriserede underleverandør.

Brug skruer (8 mm diameter, medfølger ikke) til at installere basen til vægmontering Ⓑ på væggen. Sørg for at lette installationen ved at bruge den medfølgende papirskabelon Ⓐ, der viser den rigtige placering af basen til vægmontering.

KDL-50W82xB, KDL-50W81xB, KDL-50W80xB, KDL-50W70xB

76 mm 76 mm 28 mm 28 mm 176 mm B B

DK

KDL-42W82xB, KDL-42W81xB, KDL-42W80xB, KDL-42/32W70xB

76 mm 28 mm

Se følgende websted for vejledning til montering af din tv-models beslag til vægmontering: www.sony.eu/tv/wall-mount-bracket-manual

Fejlfinding

Når belysnings-LED'en blinker rødt, skal du tælle, hvor mange gange den blinker (interval på tre sekunder).

Hvis Belysnings-LED blinker rødt, skal du nulstille TV ved at trække netledningen ud af TV i to minutter og derefter tænde TV.

Hvis problemet ikke forsvinder, skal du kontakte forhandleren eller et Sony-servicecenter og oplyse antallet af gange Belysnings-LED blinkede rødt (interval på tre sekunder). Tryk på I/∅ på TV for at slukke det, træk netledningen ud, og informer forhandleren eller et Sony-servicecenter om problemet.

Når belysnings-LED'en ikke blinker, skal du kontrollere punkterne i tabellen på følgende måde.

Se også [Fejlfinding] i i-Manual, eller udfør selvdiagnosticering ved at vælge ? [Hjælp] → [Kundeservice] → [Selvdiagnosticering]. Hvis problemet fortsætter, skal du have dit TV til service hos kvalificeret servicepersonale.

Der er intet billede (skærmen er mørk) og ingen lyd.

• Kontroller antennen/kabelforbindelsen.
• Tilslut TV'et til strømforsyningen (stikkontakten) og tryk på TV'ets eller fjernbetjeningens I/∅.

Nogle programmer kan ikke indstilles.

• Kontroller antennen eller parabolen.
• Satellitkablet kan være kortsluttet, eller der er tilslutningsproblemer med kablet. Kontroller kablet og tilslutningen, og sluk derefter tv'et på hovedkontakten tænd/sluk, og tænd det igen.
• Den indtastede frekvens er uden for området. Kontakt selskabet bag satellitudsendelsen.

Der er ikke fundet nogen Kabel-tv-tjenester (programmer).

• Kontroller kabeltilslutningen eller tuningkonfigurationen.
• Prøv [Aut. programindstilling] ved at vælge [Egen Antenne] i stedet for [Kabel TV].

Fjernbetjeningen virker ikke.

• Udskift batterierne.
  • Tv'et kan være i SYNC-tilstand.
  Tryk på SYNC MENU, vælg [Tv-styringl], vælg derefter [Home (menu)] eller [Funktioner] for at betjene tv'et.

Glemt kodeord for [Børnelås].

• Indtast 9999 for PIN-kode (PIN-kode 9999 accepteres altid).

Tv'ets omgivelser bliver varme.

• Når tv'et bruges i en længere periode, bliver tv'ets omgivelser varme.
  Du kan mærke, at det er varmt ved at berøre det med hånden.

Video eller lyd fryser, skærmen er tom eller tv'et reagerer ikke på tv'ets eller fjernbetjeningens knapper.

- Udfør en enkel nulstilling af tv'et ved at tage netledningen ud i to minutter og derefter sætte den i igen.

Knapperne I/∅, CH+/-, ∠+/-, ↑/↓/↔/→, →, + og HOME kan ikke findes på TV'et.

- Se nedenstående illustration for placering af knapperne på TV'et.

Bagsiden af TV'et

CH+ I/O CH- HOME

Belysnings-LED'en er tændt.

• Hvis du ikke vil have belysnings-LED'en tændt, kan du slukke for den.
  Tryk på HOME og vælg derefter [Indstillinger] → [Systemindstillinger] → [Generel opsætning] → [Belysnings-LED] → [Fra]. Du kan også trykke på OPTIONS og derefter vælge [Belysnings-LED] → [Fra].

SONY

Kan ikke oprette forbindelse til en trådløs router med WPS.

• Hvis du bruger WEP-sikkerhed, skal du vælge [Nem] → [Wi-Fi] → [Opret forbindelse via scanning].
  Vælg derefter navnet (SSID) på det netværk, du vil oprette forbindelse til.

Kan ikke finde det krævede netværksnavn i netværksopstillingen.

- Vælg [[Manuel indtastning]] og tryk på for at indtaste netværksnavnet.

Specifikationer

System

Panelsystem

LCD-panel (flydende krystal), LED-baggrundslys

Tv-system

Analog: Afhænger af dit valgte land/område:

B/G, D/K, L, I, M

Digital: DVB-T/DVB-C

DVB-T2

Satellit: DVB-S/DVB-S2

Farve/videosystem

Analog: UHF/VHF/kabel-tv, Afhænger af dit valgte land/område.

Digital: UHF/VHF/kabel-tv, Afhænger af dit valgte land/område.

Satellit: IF-frekvens 950-2150 MHz

Lydeffekt

8 W + 8 W (undtagen KDL-32W70xB)

5 W + 5 W (kun KDL-32W70xB)

Trådløs teknologi

Protokol IEEE802.11a/b/g/n

Indgangs-/Udgangsstik

Antennekabel

75 ohm, eksternt stik til VHF/UHF

Satellitantenne

Hunstik af F-type stik IEC169-24, 75 ohm.

DiSEqC 1.0, LNB 13 V/18 V & 22 kHz-tone,

Enkeltkabeldistribution EN50494.

↔ /→ AV1

21-bens scartstik (CENELEC-standard) med lyd/videoindgang, RGB-indgang og tv-lyd/videoudgang.

Videoindgang (almindeligt phonostik med Y-indgang)

HDMI IN 1, 2, 3, 4 (undtagen

KDL-50/42/32W70xB)

Video (2D): 1080p (30, 50, 60 Hz), 1080/24p, 1080i

(50, 60 Hz), 720p (30, 50, 60 Hz), 720/24p, 576p,

576i, 480p, 480i, Pc-formater

Video (3D):

Billedpakning: 1080p (30 Hz), 1080/24p, 1080i

(50, 60 Hz), 720p (30, 50, 60 Hz), 720/24p

Side om side: 1080p (50, 60 Hz), 1080/24p,

1080i (50, 60 Hz), 720p (50, 60 Hz)

MHL (almindeligt ved HDMI IN 1)

(undtagen KDL-50/42/32W70xB)

MHL (almindeligt ved HDMI IN 1)

(kun KDL-50/42/32W70xB)

Video: 1080p (30 Hz), 1080/24p, 1080i (50, 60 Hz), 720p (30, 50, 60 Hz), 720/24p, 576p, 576i, 480p, 480i

Lyd: 5.1-kanals lineær PCM: 32, 44,1 og 48 kHz, 16, 20 og 24 bit, Dolby Digital

(Forbindelseshastigheden kan variere, afhængigt af netværksmiljøet. 10BASE-T/100BASE-TX-

kommunikationshastigheden og -kvaliteten garanteres ikke for dette tv.)

Andre

Ekstraudstyr

Touchpad-fjernbetjening: RMF-ED004

Videokonferencekamera og -mikrofonenhed:

CMU-BR200/CMU-BR100

Trådløs subwoofer: SWF-BR100

MHL-kabel: DLC-MB10/DLC-MB20/DLC-MC10/

DLC-MC20

Aktive 3D-briller: TDG-BT500A (kun

10 % til 80 % RH (ikke-kondenserende)

Strøm og andet

Strømkrav

19,5 V DC med AC-adapter (lysnetadapter)

Mærkning: Input 220 V - 240 V AC, 50 Hz

Lavenergiklasse

Gennemsnitligt årligt energiforbrug ^*1

Strømforbrug i standby* 2

0,5 W (10 W i software-/EPG-opdateringstilstand)

Skærmopløsning

*1 Energiforbrug pr. år baseret på tv'ets strømforbrug ved brug 4 timer om dagen 365 om året. Det egentlige energiforbrug afhænger af, hvordan tv'et bruges.

*2 Den angivne standbyeffekt nås, när tv'et har afsluttet nødvendige interne processer.

Bemærk

- Fjern ikke dummy-kortet fra TV CAM (Conditional Access Module)-holder medmindre du vil indsætte et smartcard, der er sat i et CAM.

- Tilgængeligheden af ekstra tilbehør afhænger af land/område/tv-model/lager.

- Design og specifikationer kan ændres uden varsel.

- Dette tv gør brug af MHL 2.

Bemærkninger om digital TV-funktion

• Funktioner i forbindelse med digitalt TV (Dfungerer kun i lande eller områder, hvor der udsendes i DVB-T/DVB-T2 (MPEG-2 og H.264/MPEG-4 AVC) digitale jordbundne signaler, eller der er adgang til en kompatibel DVB-C (MPEG-2 og H.264/MPEG-4 AVC) kabeltjeneste. Få at vide hos din lokale forhandler, om du kan modtage et DVB-T/DVB-T2-signal på din bopæl, eller spørg kabeludbyderen, om deres DVB-C kabeltjeneste er egnet til integreret betjening med dette TV-apparat.
• Kabeludbyderen kan opkræve et ekstra gebyr for en sådan service eller kræve, at du indvilger i deres forretningsbetingelser og -vilkår.
• Dette TV-apparat følger specifikationerne for DVB-T/DVB-T2 og DVB-C, men der er ikke garanti for kompatibiliteten med fremtidige DVB-T/DVB-T2 digitale jordbundne udsendelser og DVB-C digitale kabeludsendelser.
• Visse digitale tv-funktioner er muligvis ikke tilgængelige i visse lande/områder, og DVB-C-kabel fungerer eventuelt ikke korrekt hos visse udbydere.

Oplysninger om varemærker

• HDMI, High-Definition Multimedia Interface og HDMI-logoet er varemærker eller registrerede varemærker for HDMI Licensing LLC i USA og andre lande.
• DLNA ^ , DLNA-logoet og DLNA CERTIFIED ^ er varemærker, servicemærker eller certificeringsmærker tilhørende Digital Living Network Alliance.
• Fremstillet under licens fra Dolby Laboratories. Dolby og det dobbelte D-symbol er varemærker tilhørende Dolby Laboratories.
• "BRAVIA" og Eerwaremærker, der tilhører Sony Corporation.

• TrackID er et varemærke eller registreret varemærke tilhørende Sony Mobile Communications AB.

• Gracenote, Gracenote eyeQ, Gracenote VideolD, Gracenote Video Explore, Gracenote MusicID, Gracenote- logoet og logotypen samt "Powered by Gracenote"-logoet er enten registrerede varemærker eller varemærker tilhørende Gracenote i USA og/eller andre lande.

• Opera® Devices SDK from Opera Software ASA. Copyright 1995-2014 Opera Software ASA. All rights reserved.
• Wi-Fi, Wi-Fi Direct og Miracast er varemærker eller registrerede varemærker tilhørende Wi-Fi Alliance.
• "Sony Entertainment Network-logoet" og "Sony Entertainment Network" er varemærker tilhørende Sony Corporation.
• MHL, Mobile High-Definition Link og MHL-logoet er varemærker eller registrerede varemærker for MHL Licensing, LLC.
• For DTS-patenter henvises til http://patents.dts.com. Fremstillet under licens fra DTS Licensing Limited. DTS, Symbol, & DTS og Symbol er sammen registrerede varemærker og DTS Digital Surround er et varemærke tilhørende DTS, Inc. © DTS, Inc. Alle rettigheder forbeholdes.
• Designed with UEI Technology™ Under License from Universal Electronics Inc. Portions © UEI 2000 – 2013
• Bluetooth®-ordmærket og logoer tilhører Bluetooth SIG, Inc. og enhver anvendelse af sådanne mærker anvendes af Sony Corporation under licens. Andre varemærker og handelsnavne tilhører deres respektive ejere.
• DiSEqC™ er et varemærke tilhørende EUTELSAT. Dette tv understøtter DiSEqC1.0. Dette tv er ikke beregnet til at styre motoriserede antenner.

Sisällysluettelo

TÄRKEÄ HUOMAUTUS....2

Merknad til trådløse signaler

• Ikke kast noe på TV-apparatet. Glasset i skjermen kan knuse og forårsake alvorlig personskade.
• Hvis overflaten på TV-apparatet sprekker, må du ikke berøre det før du har trukket ut støpslet. Ellers kan du få elektrisk støt.

Gi følgende informasjon til de lisensierte entreprenørene ved behov.

Når LED-lyset blinker rødt, tell hvor mange ganger den blinker (intervalltiden er tre sekunder).

Fjernkontrollen virker ikke.

Finner ikke knappene I/∅, CH+/-, ∠+/-, ↑/↓/↔/→, →, ⊕ og HOME på TV-en.

Kan ikke koble til en trådløs ruter med WPS.

hvilken region du velger.

Satellitt: IF-frekvens 950-2150 MHz

Lydutgang

8 W + 8 W (gjelder ikke KDL-32W70xB)

5 W + 5 W (kun KDL-32W70xB)

Trådløs teknologi

Protokoll IEEE802.11a/b/g/n

HDMI IN 1, 2, 3, 4 (gjelder ikke

KDL-50/42/32W70xB)

Video (2D): 1080p (30, 50, 60 Hz), 1080/24p, 1080i

(50, 60 Hz), 720p (30, 50, 60 Hz), 720/24p, 576p,

576i, 480p, 480i, PC-formater

Video (3D):

Dobbeltramme: 1080p (30 Hz), 1080/24p, 1080i

(50, 60 Hz), 720p (30, 50, 60 Hz), 720/24p

Side ved side: 1080p (50, 60 Hz), 1080/24p,

1080i (50, 60 Hz), 720p (50, 60 Hz)

MHL (felles med HDMI IN 1)

(gjelder ikke KDL-50/42/32W70xB)

Video (2D): 1080p (30 Hz), 1080/24p, 1080i

(50, 60 Hz), 720p (30, 50, 60 Hz), 720/24p, 576p,

576i, 480p, 480i

Video (3D):

Side ved side: 1080/24p, 1080i (50, 60 Hz),

720p (50, 60 Hz)

MHL (felles med HDMI IN 1)

(kun KDL-50/42/32W70xB)

Video: 1080p (30 Hz), 1080/24p, 1080i (50, 60 Hz),

720p (30, 50, 60 Hz), 720/24p, 576p, 576i, 480p, 480i

Lyd: 5.1 kanal lineær PCM: 32, 44,1 og 48 kHz,

16, 20 og 24 bits, Dolby Digital

kvalitet garanteres ikke for denne TV-en.)

Annet

Tilleggsutstyr

Fjernkontroll med styreflate: RMF-ED004

Kamera- og mikrofonenhet: CMU-BR200/

CMU-BR100

Trådløs subwoofer: SWF-BR100

MHL-kabel: DLC-MB10/DLC-MB20/DLC-MC10/

DLC-MC20

Aktive 3D Briller: TDG-BT500A (kun

1920 punkter (horisontalt) × 1080 linjer (vertikalt)

Mål (Ca.) (b × h × d)

med bordstativ
