Typ produktu	LED televizor Full HD 1080p
Značka	Sony
Model	KDL-50W828BBAE2
Velikost obrazovky (úhlopříčka)	50 palců / 125,7 cm
Rozlišení displeje	1920 x 1080 pixelů (Full HD)
Podsvícení	LED
Kompatibilita 3D	Ano (s aktivními brýlemi TDG-BT500A volitelně)
Rozměry s podstavcem (Š x V x H)	111,6 x 69,3 x 17,9 cm
Rozměry bez podstavce (Š x V x H)	111,6 x 65,6 x 6,4 cm
Hmotnost bez podstavce	Přibližně 13,6 kg
Napájení	SS 19,5 V přes síťový adaptér (vstup 220-240 V AC, 50 Hz)
Spotřeba elektrické energie (standardní režim)	Nespecifikováno, třída A++
Spotřeba v pohotovostním režimu	0,5 W (10 W při aktualizaci)
Zvukový výkon	8 W + 8 W
Konektivita	4x HDMI (z toho 1 s ARC), 1x SCART, 1x USB, 1x MHL, 1x optický vstup, 1x výstup pro sluchátka, LAN, vestavěné Wi-Fi (IEEE 802.11a/b/g/n), Bluetooth (volitelně)
Tuner	DVB-T/T2, DVB-C, DVB-S/S2
Hlavní funkce	Smart TV, i-Manual, kompatibilita MHL, Wi-Fi Direct, Miracast, Sony Entertainment Network
Údržba a čištění	Před čištěním odpojte; používejte měkký, mírně navlhčený hadřík; vyhněte se abrazivním prostředkům
Bezpečnost	Montáž na stěnu autorizovaným technikem; ponechte ventilační prostor 10 cm kolem televizoru
Náhradní díly a opravitelnost	Volitelné příslušenství: dotykový dálkový ovladač, mikrofonní kamera, bezdrátový subwoofer, kabel MHL, 3D brýle
Všeobecné informace	Návod k použití je k dispozici v několika jazycích; číslo modelu a sériové číslo na zadní straně televizoru

Často kladené otázky - KDL50W828BBAE2 SONY

Jaká je velikost obrazovky Sony KDL-50W828BBAE2?

Obrazovka má úhlopříčku 50 palců (125,7 cm) s rozlišením Full HD 1080p.

Jak resetovat televizor v případě poruchy?

Odpojte napájecí kabel ze sítě na dvě minuty, poté jej znovu připojte. Pokud problém přetrvává, kontaktujte servis Sony.

Co dělat, když dálkový ovladač nefunguje?

Zkontrolujte baterie a jejich polaritu. Pokud je televizor v režimu SYNC, stiskněte SYNC MENU a poté vyberte TV ovládání pro použití dálkového ovladače.

Jak připevnit televizor na zeď?

Použijte vhodný držák na zeď Sony. Instalaci musí provést autorizovaný montér. Postupujte podle pokynů v návodu, zejména použijte přiloženou papírovou šablonu.

Jaké jsou rozměry televizoru bez podstavce?

Rozměry bez podstavce jsou 111,6 cm na šířku, 65,6 cm na výšku a 6,4 cm na hloubku.

Podporuje televizor 3D?

Ano, televizor je kompatibilní s aktivními 3D brýlemi Sony TDG-BT500A (prodávají se samostatně).

Jak čistit LCD obrazovku?

Odpojte zařízení. Použijte měkký, mírně navlhčený hadřík (voda nebo zředěný jemný čisticí prostředek). Nikdy nestříkejte kapalinu přímo na televizor a vyhněte se abrazivním prostředkům.

Jaké je výchozí heslo pro rodičovskou kontrolu?

Výchozí PIN kód je 9999. Je vždy přijímán i po změně.

Jaké jsou dostupné konektory?

Televizor má 4 porty HDMI (jeden s ARC), 1 SCART, 1 USB, 1 MHL, optický audio výstup, výstup pro sluchátka, LAN port a vestavěné Wi-Fi.

Jak získat přístup k vestavěné příručce (i-Manual)?

Stiskněte tlačítko HOME na dálkovém ovladači a poté vyberte Nápověda nebo i-Manual pro zobrazení podrobné příručky na obrazovce.

NÁVOD K OBSLUZE KDL50W828BBAE2 SONY

Bezpečnostní informace ....3

Upozornění....5

Instalace televizoru na zeď....7

Instalace držáků na zeď....8

Příprava instalace televizoru ..... 11

Instalace televizoru na zeď ..... 12

Řešení problémů ..... 14

Problémy a řešení....14

Specifikace 15

Úvod

Děkujeme vám, že jste si vybrali tento výrobek Sony.

Před zapnutím televizoru si prosím pozorně přečtěte tento návod a uschovejte jej pro budoucí potřebu.

Poznámka

• Než začnete televizor používat, přečtěte si „Bezpečnostní informace“ (strana 3).
• Pokyny k „Instalace televizoru na zeď“ jsou uvedeny v tomto návodu k obsluze televizoru.
• Obrázky a ilustrace ve Stručné příručce a v tomto návodu slouží jen pro vaši referenci a mohou se lišit od skutečného vzhledu produktu.

Umístění identifikačního štítku

Štítky s číslem modelu televizoru, datem výroby (měsíc/rok) a jmenovitými hodnotami pro napájení jsou umístěny v zadní části televizoru nebo na obalu.

Štítky s číslem modelu a sériovým číslem síťového adaptéru se nacházejí ve spodní části síťového adaptéru.

VAROVÁNÍ

Z DŮVODU ZAMEZENÍ RIZIKA POŽÁRU

UCHOVÁVEJTE TENTO PRODUKT VŽDY Z DOSAHU SVÍČEK NEBO JINÝCH ZDROJŮ OTEVŘENÉHO OHNĚ.

DŮLEŽITÁ POZNÁMKA

Tento výrobek byl vyroben buď přímo nebo v zastoupení společností Sony Corporation, 1-7-1 Konan Minato-ku Tokyo, 108-0075 Japonsko. Žádosti týkající se technických požadavků na výrobky danými směrnicemi Evropské unie je třeba adresovat na zplnomocněného zástupce, kterým je Sony Deutschland GmbH, Hedelfinger Strasse 61, 70327 Stuttgart, SRN. Pro záležitosti servisu a záručních podmínek se obracejte na adresy uvedené v servisních a záručních dokumentech.

Poznámka k bezdrátovému signálu

Sony Corporation tímto prohlašuje, že tento výrobek je ve shodě se základními požadavky a dalšími příslušnými ustanoveními směrnice 1999/5/ES.

Podrobnosti lze získat na následující URL:

http://www.compliance.sony.de/

Upozornění pro zákazníky: následující informace se vztahují pouze na přístroje prodávané v zemích podléhajících směrnicím EU.

Bezdrátový televizní systém může být provozován v následujících zemích:

AT, BE, HR, CY, CZ, DK, EE, FI, FR, DE, GR, HU, IE, IT, LV, LT, LU, MT, NL, PL, PT, SK, SI, ES, SE, GB, IS, LI, NO, CH, BG, RO, TR, AL, BA, MK, MD, RS, ME

Toto zařízení může být používáno i v jiných mimoevropských zemích.

Bezpečnostní informace

UPOZORNĚNÍ

Baterie nesmí být vystaveny nadměrnému teplu, jako je sluneční záření, oheň a podobně.

Instalace/Nastavení

Televizor instalujte a používejte podle následujících pokynů, abyste předešli nebezpečí požáru, úrazu elektrickým proudem nebo poškození či zranění.

Instalace

• Televizor musí být instalován v blízkosti snadno přístupné elektrické zásuvky.
• Umístěte televizor na stabilní rovný povrch tak, aby nemohl spadnout a způsobit zranění osob nebo poškození televizoru.
• Instalaci na stěnu smí provádět pouze kvalifikovaný servisní technik.
• Z bezpečnostních důvodů důrazně doporučujeme používat příslušenství Sony, včetně: — Nástěnný držák

- Při připevňování montážních háků (stojanu) k televizoru použijte šrouby dodané s nástěnným držákem. Dodané šrouby jsou navrženy pro použití podle obrázku, měřeno od montážní plochy k montážnímu háku (stojanu).

Průměr a délka šroubů se liší podle modelu nástěnného montážního rámu.

Použití jiných šroubů může mít za následek vnitřní poškození televizoru nebo způsobit jeho pád apod.

7 mm

Šroub (dodávaný spolu s nástěnným

montážním rámem)

Montážní hák (Stojan)

Připevnění háku k zadní straně televizoru

Přeprava

• Před přemístěním televizoru odpojte všechny kabely.
• K přenosu velkého televizoru jsou nutné dvě nebo tři osoby.

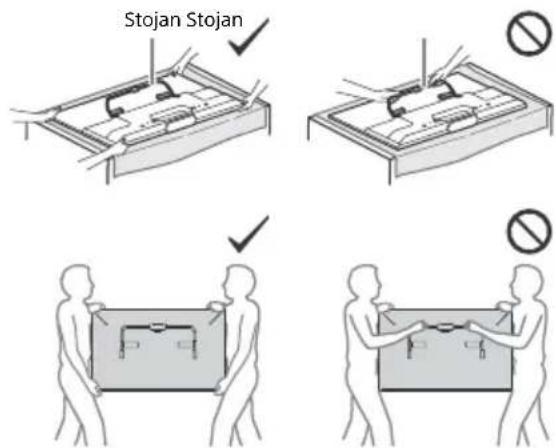

• Když přenášíte TV v rukou, držte jej, jak je znázorněno níže. Netlačte na LCD panel a rám okolo obrazovky.

• Při přenášení televizoru dbejte na to, aby do ničeho nenarazil, nebo nadměrně nevibroval.
• Jestliže vezete televizor do opravy, nebo ho stěhujete, vždy ho zabalte do originální krabice a obalového materiálu.

Ochrana proti převrácení

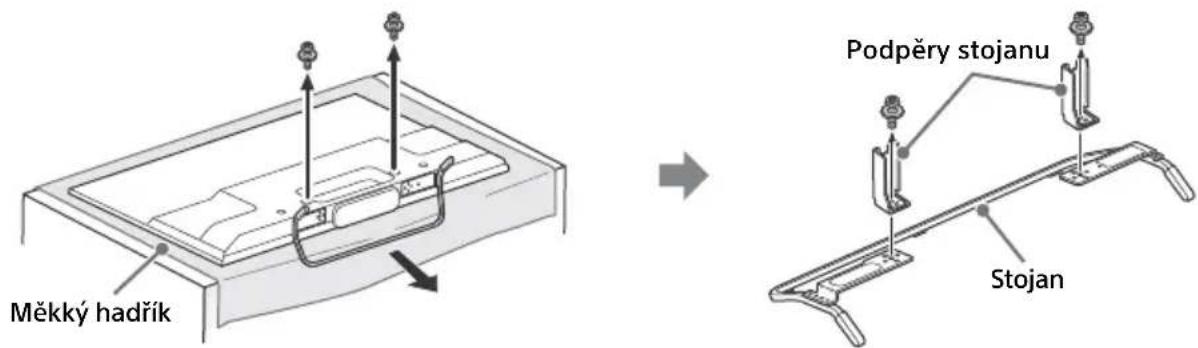

• Než začnete šroub do kovu připevňovat, položte televizor obrazovkou dolů na stabilní pracovní povrch, který je větší než televizor.

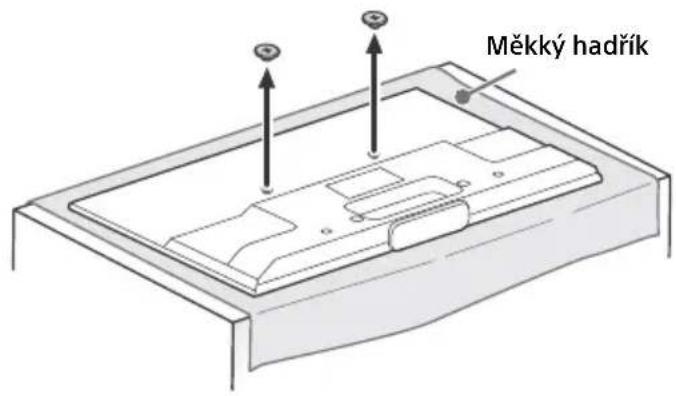

• Abyste zabránili poškození povrchu LCD obrazovky, položte na pracovní povrch měkkou látku.

Větrání

• Nikdy nezakrývejte větrací otvory, ani nic nezasunujte do skříně televizoru.

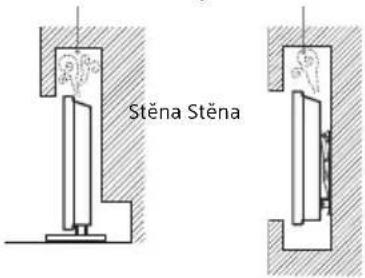

• Okolo televizoru ponechte volný prostor jako na níže uvedeném obrázku.
• Důrazně doporučujeme použití nástěnného montážního rámu Sony, který zajišťuje dostatečnou cirkulaci vzduchu.

Instalace na stěně

Okolo televizoru ponechte nejméně takto veliký volný prostor.

Instalace se stojanem

Okolo televizoru ponechte nejméně takto veliký volný prostor.

• K zajištění správného větrání a zabránění usazování nečistot a prachu: — Nepokládejte televizor na plocho, neinstalujte ho obráceně, zadní částí dopředu nebo z boku. — Neumístujte televizor na polici, kobereček, postel nebo do skříně. — Nezakrývejte televizor látkami jako záclonami, ani různými předměty, např. novinami. — Neinstalujte televizor tak, jak je uvedeno na obrázku.

Cirkulace vzduchu je zablokovaná.

Síťový kabel

Se síťovým kabelem a zástrčkou zacházejte podle následujících pokynů, aby nedošlo k požáru, úrazu elektrickým proudem, poškození anebo zranění.

— Používejte pouze síťové kabely Sony, nikoli kabely jiných dodavatelů. — Zasuňte zástrčku úplně do síťové zásuvky. — Televizor používejte pouze v elektrické síti 220-240 V stř. — Při pokládání kabelů nezapomeňte vytáhnout z bezpečnostních důvodů síťový kabel ze zásuvky a zkontrolujte, zda jste o kabely nezachytili nohama. — Před prací na televizoru nebo před jeho stěhováním vytáhněte síťový kabel ze zásuvky. — Síťový kabel musí být instalovaný v dostatečné vzdálenosti od tepelných zdrojů. — Síťový kabel pravidelně vytáhněte ze zásuvky a vyčistěte ho. Pokud je zástrčka zaprášená a hromadí se na ní vlhkost, může se zhoršit její izolace a způsobit požár.

Poznámka

• Dodávaný síťový kabel nepoužívejte pro žádné jiné zařízení.
• Síťový kabel nesmí být nadměrně stlačený, ohnutý nebo zkroucený. Mohlo by dojít k poškození izolace nebo vodičů.
• Sítový kabel žádným způsobem neupravujte.
• Na síťový kabel nestavte nic těžkého.
• Při odpojování síťového kabelu ze zásuvky netahejte za síťový kabel.
• K jedné přívodní zásuvce nepřipojujte příliš mnoho spotřebičů.
• Nepoužívejte uvolněné elektrické zásuvky.

POZNÁMKA K SÍŤOVÉMU ADAPTÉRU

Upozornění

Abyste omezili nebezpečí požáru nebo úrazu elektrickým proudem, nevystavujte tento přístroj dešti ani vlhkosti.

Abyste zabránili požáru nebo úrazu elektrickým proudem, nestavte na zařízení nádoby naplněné tekutinami, například vázy. Zařízení neumístujte do uzavřených prostor, například do knihoven a podobně.

• Síťová zásuvka se musí nacházet nedaleko přístroje a musí být snadno přístupná.
• Použijte dodaný napájecí adaptér a napájecí kabel.
• Nepoužívejte jiné napájecí adaptéry. Mohlo by dojít k poruše.
• Zapojte napájecí adaptér do snadno přístupné síťové zásuvky.
• Neobtáčejte napájecí kabel kolem napájecího adaptéru. Mohlo by dojít k přerušení vnitřního vodiče a/nebo k poruše přijímače médií.
• Nedotýkejte se napájecího adaptéru mokrýma rukama.
• Pokud u napájecího adaptéru zaznamenáte neobvyklé jevy, ihned jej odpojte od síťové zásuvky.
• Přístroj není odpojen od zdroje elektrické energie, dokud je připojen k síťové zásuvce, a to ani pokud byl přístroj samotný vypnut.
• Protože se napájecí adaptér při dlouhodobém používání zahřívá, může být na dotek teplý.

Zakázané použití

Neinstalujte, ani nepoužívejte televizor v dále uvedených místech, prostředích, nebo situacích, protože televizor by mohl špatně fungovat, nebo by mohl způsobit požár, úraz elektrickým proudem nebo poškození majetku anebo zranění.

Umístění:

• Venkovní prostor (na přímém slunečním svitu), na mořském břehu, lodi nebo jiném plavidle, v autě, v lékařských zařízeních, nestabilní umístění, v blízkosti vody, na dešti, ve vlhku nebo kouři.
• Je-li televizor umístěn v převlékárně veřejných lázní nebo u horkých pramenů, může dojít k poškození televizoru působením síry ve vzduchu apod.

• Pro co nejlepší kvalitu obrazu nevystavujte obrazovku přímému světlu nebo slunečnímu světlu.
• Nepřemísťujte televizor z chladného místa do tepla. Náhlé změny pokojové teploty by mohly způsobit kondenzaci vlhkosti. Televizor by potom mohl ukazovat nekvalitní obraz a/nebo nekvalitní barvy. Pokud by k tomu došlo, nechte vlhkost zcela odpařit, než televizor spustíte.

Prostředí:

• Horká, vlhká nebo nadměrně prašná místa; místa, na která se může dostat hmyz; tam, kde by mohl být televizor vystaven mechanickým vibracím, v blízkosti hořlavých předmětů (svíček apod.). Na televizor nesmí nic kapat nebo stříkat, ani na něm nesmí stát předměty naplněné tekutinami, jako např. vázy.
• Neumísťujte televizor do vlhkých nebo prašných prostor nebo do místnosti s mastným kouřem nebo párou (blízko kuchyňských desek nebo zvlhčovačů vzduchu). Mohlo by dojít k požáru, úrazu elektrickým proudem nebo k deformaci.
• Neinstalujte televizor v místech vystavených extrémním teplotám, například na přímém slunečním světle, v blízkosti radiátoru nebo větráku topení. Televizor by se v takovém prostředí mohl přehřát, což by mohlo vést k deformaci a/nebo poruše televizoru.

Situace:

• Televizor nepoužívejte, máte-li vlhké ruce, je-li odstraněna skřín televizoru, nebo s příslušenstvím, které výrobce nedoporučil. Během bouřky s blesky odpojte TV od síťové zásuvky a antény.
• Neinstalujte televizor tak, aby vyčníval do volného prostoru. Mohlo by dojít ke zranění nebo k poškození televizoru, kdyby do něj narazil člověk nebo nějaký předmět.

Poškozené díly:

• Na televizor nic neházejte. Sklo na obrazovce se může poškodit a způsobit vážný úraz.
• Jestliže povrch televizoru praskne, nedotýkejte se ho a nejprve vytáhněte kabel ze zásuvky. Jinak by mohlo dojít k úrazu elektrickým proudem.

Když televizor nepoužíváte

• Jestliže televizor nebudete několik dní používat, odpojte ho z bezpečnostních důvodů a kvůli ochraně životního prostředí od sítě.
• Pokud televizor jen vypnete, není odpojený od napájecí sítě; k úplnému odpojení od sítě vytáhněte proto zástrčku ze zásuvky.
• Některé televizory jsou však vybaveny funkcemi, které ke správnému fungování vyžadují ponechání v klidovém stavu.

Pro děti

• Nedovolte dětem, aby na televizor lezly.
• Příslušenství malých rozměrů uschovejte mimo dosah dětí, aby ho nemohly omylem spolknout.

Pokud dojde k následujícímu problému...

Pokud dojde k následujícímu problému, vypněte televizor a okamžitě vytáhněte přívodní kabel ze zásuvky.

Požádejte svého prodejce nebo servisní středisko Sony o prohlídku televizoru kvalifikovaným servisním technikem.

Když:

— Přívodní kabel je poškozený. — Sítová zásuvka je uvolněná. — Televizor je poškozený pádem na zem, nárazem nebo tím, že na něj něco spadlo. - Otvory skříně propadl nějaký předmět, nebo se do něj vylila nějaká tekutina.

O teplotě LCD monitoru

Když LCD monitor používáte po delší časové období, může se okolí panelu zahřát. Když se ho dotknete rukou, může být na dotek horký.

NÁSTĚNNÝ DRŽÁK

Informace níže popisují správnou manipulaci s nástěnným držákem. Tyto informace si důkladně pročtěte a dbejte na to, abyste nástěnný držák používali správně.

Pro zákazníky:

Řiďte se následujícími bezpečnostními opatřeními, abyste zabránili vážnému poranění způsobenému požárem, elektrickým proudem, převrácením nebo upuštěním produktu.

• Instalaci svěřte oprávněnému dodavateli, během instalace udržujte děti v dostatečné vzdálenosti.
• Přemístování nebo demontáž TV svěřte oprávněnému dodavateli.
• Po montáži TV neodstraňujte šrouby apod.
• Jednotlivé části nástěnného držáku žádným způsobem neupravujte.
• Na držák nepřipevňujte jiné vybavení, než je uvedený produkt.
• Nezatěžujte nástěnný držák ničím jiným než TV.
• Neopírejte se o TV ani se na něj nezavěšujte.
• S TV při čištění ani údržbě nemanipulujte přílišnou silou.

Pro prodejce a dodavatele Sony:

Následující instrukce jsou určeny pouze prodejcům a autorizovaným dodavatelům Sony. Pečlivě si přečtěte níže uvedená bezpečnostní opatření a při instalaci, údržbě a kontrole tohoto produktu věnujte zvláštní pozornost bezpečnosti.

- Při manipulaci s televizorem nebo při jeho připevňování jej držte ze stran. Nezdvihejte televizor za stojan.

- Neinstalujte nástěnný držák na stěnu tak, aby rohy nebo boky TV přečnívaly přes povrch stěny.

- Neinstalujte TV nad nebo pod klimatizační jednotku.

- Nástěnný držák připevněte bezpečně na zeď podle pokynů uvedených v tomto návodu na použití. Pokud by nějaký šroub povolil nebo vypadl, nástěnný držák by mohl spadnout a způsobit zranění nebo škodu na majetku.

- Dodané šrouby a montážní prvky používejte správně podle pokynů uvedených v tomto návodu na použití. Pokud byste položky nahradili jinými, mohl by televizor spadnout a způsobit zranění osob, případně by mohlo do televizoru.

- Držák správně smontujte podle postupu s pokyny popsaného v tomto návodu na použití.

- Šrouby pevně utáhněte v příslušné pozici.

- Při instalaci dávejte pozor, abyste TV nevystavili nárazu.

• TV instalujte na kolmou a rovnou stěnu.

- Po správné instalaci TV řádně zajistěte kabely.

- Dbejte na to, aby nedošlo k přiskřípnutí napájecího kabelu nebo spojovacích kabelů, protože by tak mohlo dojít k obnažení vnitřních vodičů, což může vést ke zkratu nebo k úniku elektrického náboje.

Upozornění

Sledování televizoru

• Někteří lidé se mohou při sledování 3D obrazu nebo hraní stereoskopických 3D her cítit nepříjemně (napětí v očích, únava nebo nevolnost). Společnost Sony doporučuje všem uživatelům dělat při sledování 3D obrazu nebo hraní stereoskopických 3D her pravidelné přestávky. Délka a frekvence potřebných přestávek je u různých osob odlišná. Musíte zjistit, jaké řešení je nejlepší. Pokud se cítíte nepříjemně, přestaňte sledovat 3D obraz nebo hrát stereoskopické 3D hry, dokud se váš stav nezlepší. Přečtěte si také (i) příručky k ostatním zařízením a médiím, která s tímto televizorem používáte, (ii) naše webové stránky (http://support.sony-europe.com/), kde naleznete nejnovější informace. Zrak malých dětí (obzvláště těch mladších šesti let) se stále vyvíjí. Předtím, než dovolíte malým dětem sledovat 3D obraz nebo hrát stereoskopické 3D hry, poraďte se s lékařem (s pediatrem nebo očním lékařem). Dospělí musí dohlížet na malé děti a zajistit, aby dodržovaly výše uvedená doporučení.
• Nepoužívejte, neskladujte a nenechávejte 3D brýle ani baterii v blízkosti ohně ani na místech s vysokou teplotou – například na přímém slunečním světle nebo v autě zaparkovaném na slunci.
• Když budete používat funkci simulovaného 3D, mějte na paměti, že se bude znázorněný obraz kvůli konverzi prováděné tímto televizorem lišit od původního.
• Televizor sledujte za mírného osvětlení, protože sledování televizoru při slabém světle nebo po dlouhou dobu namáhá oči.
• Používáte-li sluchátka, nastavte hlasitost tak, aby zvuk nebyl příliš silný, protože byste si mohli poškodit sluch.

LCD obrazovka

• I když je LCD obrazovka vyrobena vysoce přesnou technologií a 99,99% nebo více pixelů funguje správně, mohou se trvale objevovat černé nebo jasné světelné body (červené, modré nebo zelené). Je to způsobeno strukturálními vlastnostmi LCD obrazovky a nejedná se o závadu.
• Netlačte na přední filtr, ani po něm neškrábejte, a na horní plochu televizoru nepokládejte žádné předměty. Obraz by pak mohl být nerovnoměrný nebo by se LCD obrazovka mohla poškodit.
• Budete-li televizor používat na chladném místě, může se v obraze zobrazit skvrna, nebo obraz ztmavne. Nejde o poruchu televizoru. Tento jev po zvýšení okolní teploty zmizí.
• Při nepřetržitém zobrazení statických obrazů může dojít ke vzniku „duchů“. Po chvíli by se měl tento stav zlepšit.
• Během provozu televizoru se obrazovka i skříň přístroje zahřívají. Neznamená to ale funkční poruchu televizoru.
• LCD obrazovka obsahuje malé množství tekutých krystalů. Při její likvidaci se řiďte místními nařízeními a předpisy.

Zacházení s povrchem obrazovky/skřínky televizoru a jeho čištění

Před čištěním se ujistěte, že jste televizor odpojili vytažením kabelu ze zásuvky.

Abyste předešli zhoršení stavu materiálu nebo svrchní vrstvy obrazovky, dodržujte následující opatření.

• Prach z povrchu obrazovky/skříňky opatrně stírejte měkkým hadříkem. Nepodaří-li se prach takto odstranit, setřete jej jemným hadříkem mírně navlhčeným slabým roztokem rozředěného čisticího prostředku.
• Nikdy nestříkejte vodu ani mycí prostředky přímo na televizor. Mohla by stéct do spodní části obrazovky nebo vnějších částí, dostat se tak do televizoru a televizor tak poškodit.
• Nikdy nepoužívejte jakýkoli typ drsné houbičky, zásadité/kyselé čisticí prostředky, brusné prášky ani těkavá rozpouštědla jako alkohol, benzen nebo insekticidy. Při použití těchto materiálů nebo při delším kontaktu s pryžovými nebo vinylovými materiály může dojít k poškození povrchu obrazovky a materiálu skřínky.
• K zajištění správného větrání doporučujeme pravidelné vysávání větracích otvorů.
• Je-li třeba seřídit úhel televizoru, pohybujte televizorem pomalu tak, aby nespadl nebo nesklouzl ze stojanu.

Volitelné zařízení

• Volitelná zařízení nebo jiná zařízení vysílající elektromagnetické záření neinstalujte příliš blízko televizoru. Jinak by mohlo dojít ke zkreslení obrazu anebo šumu.
• Tento produkt byl testován a shledán vhodným limitům stanoveným direktivou EMC pro použití připojovacích kabelů kratších než 3 metry.

Doporučení pro zásuvku typu „F“

Přesah vnitřního drátu v přípojce musí být méně než 1,5 mm.

Max. 1,5 mm

(Referenční ilustrace pro zásuvku typu F)

Upozornění na manipulaci s dálkovým ovladačem

• Při vkládání baterií dodržte správnou polaritu.
• Nepoužívejte různé typy baterií, ani nemíchejte současně staré a nové baterie.
• Baterie likvidujte způsobem, který chrání životní prostředí. V některých oblastech je nutné likvidovat baterie podle předpisů. Informujte se prosím u příslušných úřadů.
• S dálkovým ovladačem zacházejte opatrně. Nepouštějte ho na zem, nešlapte po něm, ani na něj nestříkejte žádnou tekutinu.
• Neukládejte dálkový ovladač na místo v blízkosti tepelných zdrojů, nebo na místo vystavené působení přímého slunečního svitu, nebo do vlhké místnosti.

Bezdrátová funkce jednotky

• Nepoužívejte zařízení v blízkosti zdravotních zařízení (kardiostimulátor atd.). Mohlo by dojít k selhání zdravotního zařízení.
• I když tato jednotka vysílá/přijímá zakódované signály, budte opatrní na neautorizovaný příjem. Za výsledné problémy neneseme zodpovědnost.

NÁSTĚNNÝ DRŽÁK

• Pokud bude televizor nainstalovaný na nástěnném držáku po delší dobu, může stěna za televizorem v závislosti na materiálu stěny změnit barvu nebo se v tomto místě může odlepit tapeta.
• Pokud nástěnný držák po jeho montáži na zeď odstraníte, zůstanou po něm otvory po šroubech.
• Nepoužívejte nástěnný držák na místech, kde by byl vystaven mechanickým vibracím.

Likvidace televizoru

Likvidace nepotřebného elektrického a elektronického zařízení (platné v Evropské unii a dalších evropských státech uplatňujících oddělený systém sběru)

Tento symbol umístěný na výrobku nebo jeho balení upozorňuje, že by s výrobkem po ukončení jeho životnosti nemělo být nakládáno jako s běžným odpadem z domácnosti. Je nutné ho odvézt do sběrného místa pro recyklaci elektrického a elektronického zařízení. Zajištěním správné likvidace tohoto výrobku pomůžete zabránit případným negativním dopadům na životní prostředí a lidské zdraví, které by jinak byly způsobeny nevhodnou likvidací výrobku. Recyklováním materiálů, z nichž je vyroben, pomůžete ochránit přírodní zdroje. Podrobnější informace o recyklaci tohoto výrobku zjistíte u příslušného místního obecního úřadu, podniku pro likvidaci domovních odpadů nebo v obchodě, kde jste výrobek zakoupili.

Nakládání s nepotřebnými bateriemi (platí v Evropské unii a dalších evropských státech využívajících systém odděleného sběru)

Tento symbol umístěný na baterii nebo na jejím obalu upozorňuje, že s baterií opatřenou tímto označením by se nemělo nakládat jako s běžným domácím odpadem. Symbol nacházející se na určitých typech baterií může být použit v kombinaci s chemickou značkou. Značky pro rtuť (Hg) nebo olovo (Pb) se použijí, pokud baterie obsahuje více než 0,0005 % rtuti nebo 0,004 % olova. Správným nakládáním s těmito nepotřebnými bateriemi pomůžete zabránit možným negativním dopadům na životní prostředí a lidské zdraví, k nimž by mohlo docházet v případech nevhodného zacházení s vyřazenými bateriemi. Materiálová recyklace pomůže chránit přírodní zdroje. V případě, že výrobek z důvodů bezpečnosti, funkce nebo uchování dat vyžaduje trvalé spojení s vloženou baterií, je třeba, aby takovouto baterii vyjmul z přístroje pouze kvalifikovaný personál. K tomu, aby s baterií bylo správně naloženo, předejte výrobek, který je na konci své životnosti, na místo, které je určené ke sběru elektrických a elektronických zařízení za účelem jejich recyklace. Pokud jde o ostatní baterie, prosím, nahlédněte do té části návodu k obsluze, která popisuje bezpečné vyjmutí baterie z výrobku. Nepotřebnou baterii odevzdejte k recyklaci na příslušné sběrné místo. Pro podrobnější informace o recyklaci tohoto výrobku či baterií kontaktujte, prosím, místní obecní úřad, podnik zabezpečující místní odpadové hospodářství nebo prodejnu, kde jste výrobek zakoupili.

Instalace televizoru na zeď

Pro zákazníky

Pro montáž tohoto produktu jsou zapotřebí dostatečné zkušenosti. Montáž svěřte prodejcům společnosti Sony nebo autorizovaným dodavatelům, během montáže věnujte zvýšenou pozornost bezpečnosti. Společnost Sony nenese zodpovědnost za škody nebo zranění způsobené nesprávnou manipulací nebo montáží či instalací jiného než uvedeného produktu. Vaše (případná) zákonná práva nejsou tímto dotčena.

Pro prodejce a dodavatele Sony

Pro montáž tohoto produktu jsou zapotřebí dostatečné zkušenosti. Důkladně si tento návod na použití přečtěte, abyste montáž provedli bezpečně. Společnost Sony nenese zodpovědnost za škody nebo zranění způsobené nesprávnou manipulací nebo montáží.

Stolní stojan vašeho televizoru bude využit jako součást nástěnného držáku.

Poznámka

• Než se pustíte do instalace nástěnného držáku, viz informace o NÁSTĚNNÉM DRŽÁKU na straně 3 (Bezpečnostní informace) a na straně 5 (Upozornění).
• Pokud je k televizoru připevněn stolní stojan, nejprve stolní stojan odmontujte.
• Při zajišťování stojanu nebo demontáži stolního stojanu od televizoru televizor položte obrazovkou dolů na rovnou a stabilní pracovní plochu pokrytou silnou a měkkou látkou, která je větší než televizor, aby nedošlo k poškození LCD displeje.
• Jakmile od stojanu odmontujete podpěry stojanu, uložte podpěry stojanu a šrouby na bezpečné místo.
• Když budete znovu připevňovat stolní stojan, nezapomeňte utáhnout (dříve odstraněné) šrouby v původních otvorech v zadní části televizoru.
• Než TV zapnete, ujistěte se, že je v kolmé poloze. TV nezapínejte, když se nachází LCD displejem směrem dolů, obraz by mohl být zobrazen nerovnoměrně.

Odpojení stolního stojanu od televizoru

Instalace držáků na zeď

1 Připravte si nezbytné položky.

Příslušenství nástěnného držáku (dodané)

Ⓐ Papírová šablona Ⓑ Základna pro

montáž na zeď

KDL-50W82xB,

KDL-50W81xB,

KDL-50W80xB,

KDL-50W70xB (2)

KDL-42W82xB

KDL-42W81xB,

KDL-42W80xB,

KDL-42/32W70xB (1)

© Ochrana stojanu

KDL-50W82xB,

KDL-50W81xB,

KDL-50W80xB,

KDL-50W70xB (2)

KDL-42W82xB,

KDL-42W81xB

KDL-42W80xB,

KDL-42/32W70xB (1)

D Šroub

(+PSW 6 × 12) (2)

E Podložka (2) F Krycí deska držáku

KDL-50W82xB,

KDL-50W81xB,

KDL-50W80xB,

KDL-50W70xB (2)

KDL-42W82xB,

KDL-42W81xB,

KDL-42W80xB,

KDL-42/32W70xB (1)

Šrouby základny pro montáž na zeď (8 mm v průměru, nejsou součástí dodávky)

KDL-50W82xB,

KDL-50W81xB,

KDL-50W80xB,

KDL-50W70xB (8)

KDL-42W82xB,

KDL-42W81xB,

KDL-42W80xB,

KDL-42/32W70xB (4)

2 Dbejte na to, aby byl na zdi dostatek prostoru a aby zeď unesla alespoň čtyřnásobek hmotnosti televizoru.

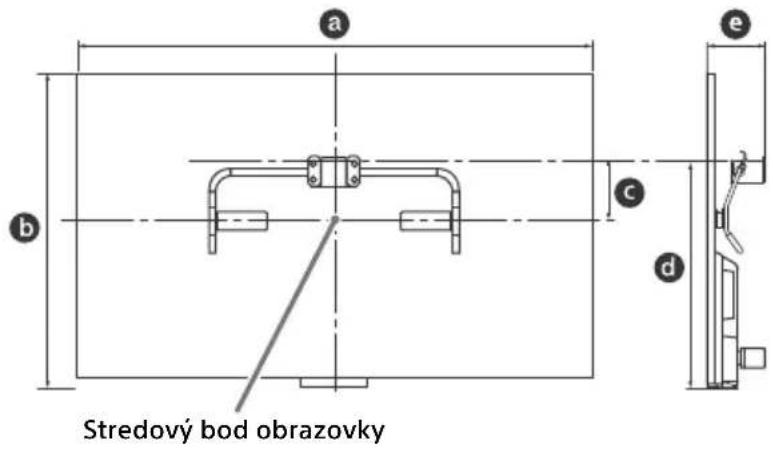

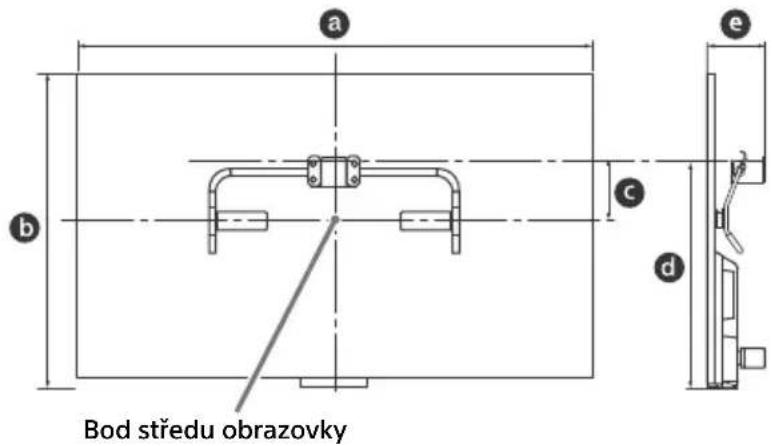

Informace o instalaci televizoru na zeď naleznete v následující tabulce. Informace o hmotnosti televizoru naleznete na straně 15-18 (Specifikace).

KDL-50W82xB, KDL-50W81xB, KDL-50W80xB, KDL-50W70xB

KDL-42W82xB, KDL-42W81xB, KDL-42W80xB, KDL-42/32W70xB

Jednotka: cm

Název modelu KDL-	Rozměry obrazovky		Rozměr ve středu obrazovky		Délka pro montáž
	a	b	c	d	e
50W82xB/50W81xB/50W80xB/50W70xB	111,6	65,6	13,0	46,9	11,8
42W82xB/42W81xB/42W80xB/42W70xB	95,8	56,3	17,5	46,5	11,8
32W70xB 72,9	43,3	18,8	41,3	11,3

Poznámka

- Hodnoty v tabulce se mohou mírně lišit v závislosti na instalaci.

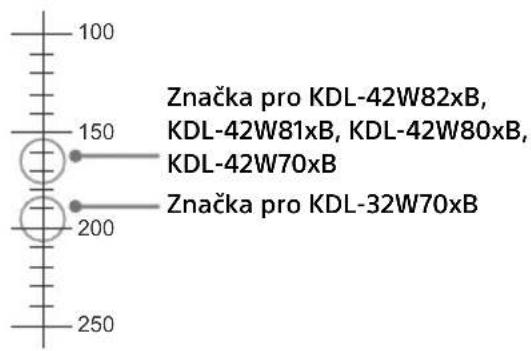

3 Na papírové šabloně Ⓐ si vyznačte střed obrazovky televizoru.

KDL-50W82xB, KDL-50W81xB, KDL-50W80xB, KDL-50W70xB

Měřítko na papírové šabloně Ⓐ

Značka pro KDL-50W82xB, KDL-50W81xB, KDL-50W80xB, KDL-50W70xB

KDL-42W82xB, KDL-42W81xB, KDL-42W80xB, KDL-42/32W70xB

Měřítko na papírové šabloně Ⓐ

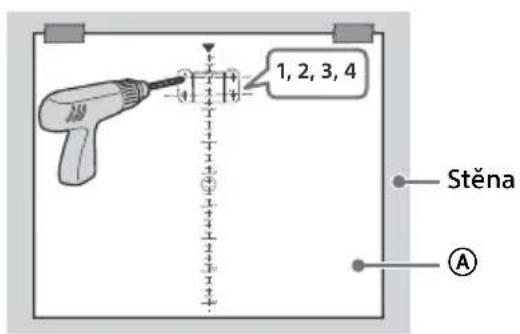

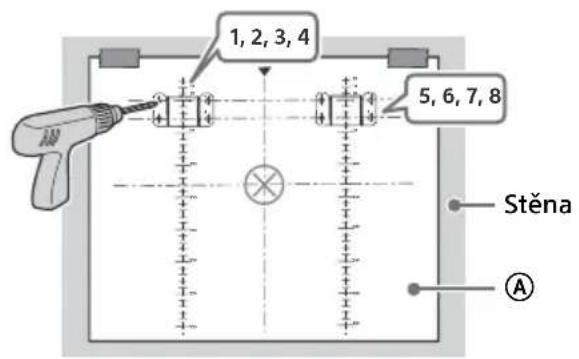

4 Páskou připevněte papírovou šablonu Ⓐ ke zdi a pomocí elektrické vrtačky vyvrtejte otvory podle čísel na papírové šabloně Ⓐ.

KDL-50W82xB, KDL-50W81xB, KDL-50W80xB, KDL-50W70xB

KDL-42W82xB, KDL-42W81xB, KDL-42W80xB, KDL-42/32W70xB

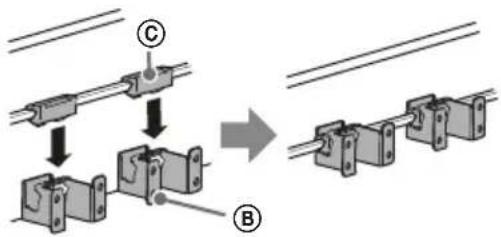

5 Sejměte papírovou šablonu Ⓐ ze zdi. 6 Připevněte správně základny pro montáž na zeď ⑧ ke zdi pomocí šroubů (8 mm v průměru, nejsou součástí dodávky).

KDL-50W82xB, KDL-50W81xB, KDL-50W80xB, KDL-50W70xB

Příprava instalace televizoru

1 Vyšroubujte šrouby ze zadní části televizoru. Vyšroubované šrouby uložte na bezpečné místo a udržujte je mimo dosah dětí.

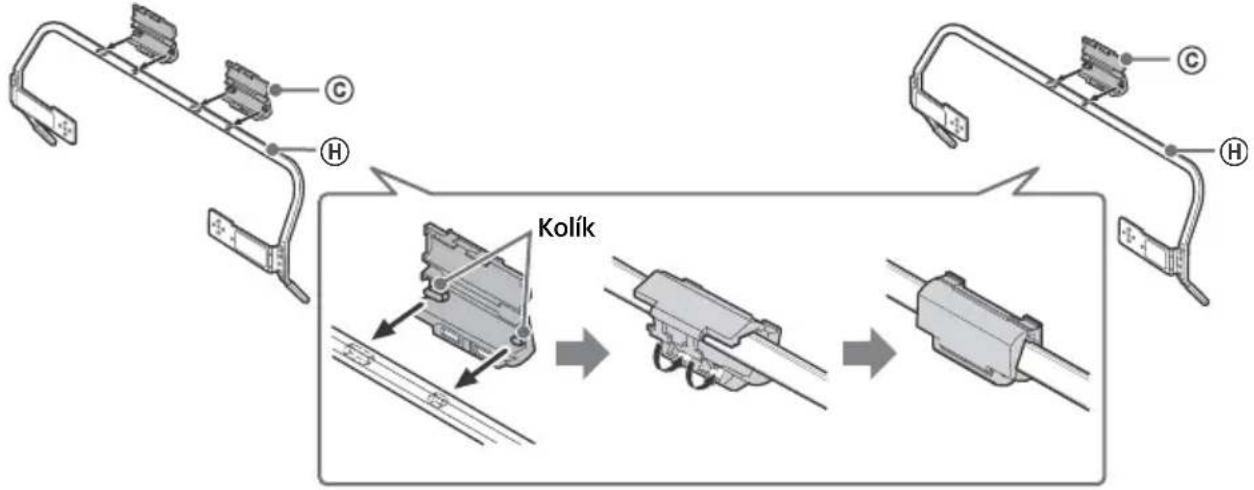

2 Vložte kolík (na ochraně stojanu ©) do otvoru ve stojanu Ⓗ, potom ochranu stojanu © přeložte směrem nahoru. Ověřte, zda je chránič stojanu © pevně připojen ke stojanu Ⓗ.

KDL-50W82xB, KDL-50W81xB, KDL-50W80xB, KDL-50W70xB

KDL-42W82xB, KDL-42W81xB, KDL-42W80xB, KDL-42/32W70xB

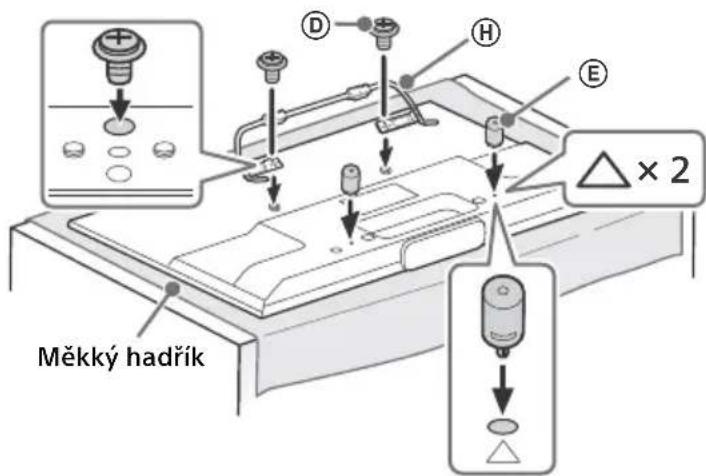

3 Připevněte stojan Ⓗ k televizoru pomocí dodaných šroubů Ⓓ. Vložte podložky Ⓔ do otvorů vyznačených trojúhelníky △. Pro ilustrační účely je využit model KDL-50W82xB, KDL-50W81xB, KDL-50W80xB, KDL-50W70xB.

Instalace televizoru na zeď

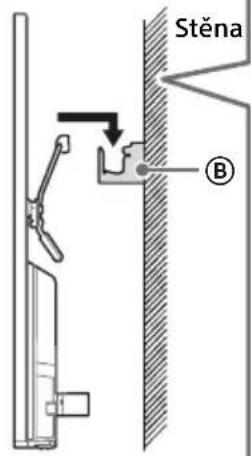

1 Než začnete instalovat televizor na zeď, nezapomeňte spojit kabely a připevnit je k sobě. 2 Nainstalujte televizor na zeď. Potom ověřte, zda je ochrana stojanu © pevně zaklesnuta do základny pro montáž na zeď® a zda se podložky ® dotýkají zdi. Připevněte krycí desku držáku ® pomocí dodaných šroubů ©.

KDL-50W82xB, KDL-50W81xB, KDL-50W80xB, KDL-50W70xB

1

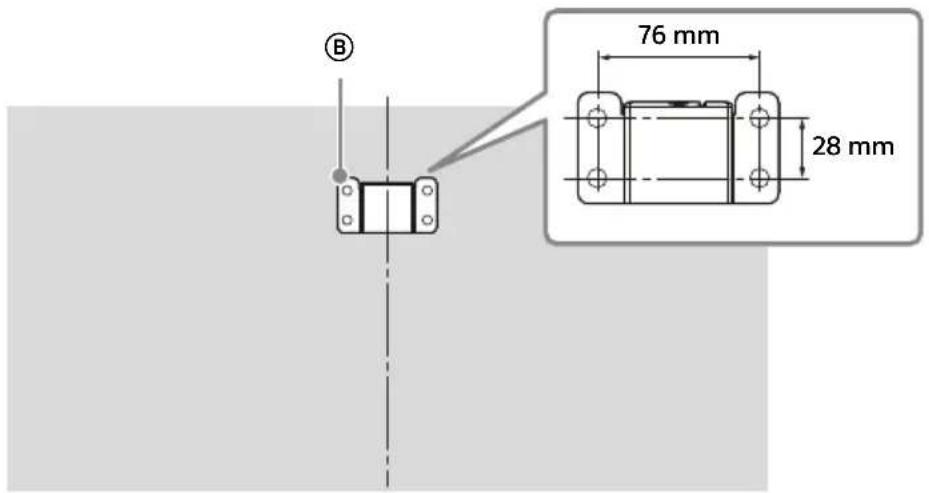

Rozměry pro polohy otvorů ve zdi

Dodavatelům s licencí poskytněte v případě potřeby následující informace.

Při instalaci základny pro montáž na zeď® ke zdi použijte šrouby (8 mm v průměru, nejsou součástí dodávky).

Pro snadnou instalaci nezapomeňte použít dodanou papírovou šablonu Ⓐ s vyznačením skutečné polohy základny pro montáž na zeď.

KDL-50W82xB, KDL-50W81xB, KDL-50W80xB, KDL-50W70xB

KDL-42W82xB, KDL-42W81xB, KDL-42W80xB, KDL-42/32W70xB

Pokyny pro montáž vašeho modelu televizoru na nástěnný držák najdete na této webové adrese: www.sony.eu/tv/wall-mount-bracket-manual

Řešení problémů

Když bliká osvětlení LED červeně, spočítejte, kolikrát zabliká (časový interval je 3 sekundy).

Pokud osvětlení LED bliká červeně, resetujte TV odpojením napájecího kabelu od TV na dvě minuty, potom TV zapněte.

Pokud problém přetrvává, obraťte se na svého prodejce nebo na servisní středisko Sony a uveďte, kolikrát osvětlení LED červeně blikla (interval je tři sekundy). Stiskněte I/☐ na TV, abyste ji vypnuli, odpojte napájecí kabel a informujte svého prodejce nebo servisní středisko Sony.

Když osvětlení LED nebliká, zkontrolujte následující položky v tabulkách.

Můžete také nahlédnout do části [Řešení problémů] v příručce i-Manual nebo provést autodiagnostiku pomocí volby ? [Nápověda] → [Zákaznická podpora] → [Diagnostika]. Pokud bude problém přetrvávat, nechte televizor opravit kvalifikovanými pracovníky servisu.

Problémy a řešení

Žádný obraz (tmavá obrazovka) a žádný zvuk.

• Zkontrolujte anténní/kabelové připojení.
• Připojte televizor k AC napájení a na televizoru nebo na dálkovém ovládání stiskněte I/⏻.

Některé programy nelze naladit.

• Zkontrolujte anténu nebo satelitní disk.
• Satelitní kabel může být zkratován, nebo mohou být závady v připojení kabelu. Prosím vypněte televizor pomocí síťového vypínače Zap/Vyp, zkontrolujte kabel i připojení a pak TV znovu zapněte.
• Zadaný kmitočet je mimo rozsah. Poradte se prosím s poskytovatelem vašeho satelitního vysílání.

Nebyly nalezeny žádné služby (programy) kabelové televize.

• Zkontrolujte připojení kabelu nebo konfiguraci ladění.
• Zkuste spustit [Automatické digitální ladění] zvolením možnosti [Pozemní] namísto možnosti [Kabelové].

Dálkové ovládání nefunguje.

• Vyměňte baterie. - Televizor je pravděpodobně v režimu SYNC. Stiskněte tlačítko SYNC MENU, vyberte položku [Ovládání televizoru] a pak vyberte pro ovládání televizoru možnost [Home (Menu)] nebo [Možnosti].

Zapomněli jste heslo funkce [Rodičovský zámek].

- Zadejte PIN kód 9999. (PIN kód 9999 je vždy přijat.)

Panel televizoru se zahřívá.

- Když je televizor používán delší dobu, panel se zahřeje.

Na dotek může být horký.

Pokud je TV zablokován, je prázdná obrazovka nebo nereaguje na tlačítka na TV nebo dálkovém ovládání.

- Provedte jednoduchý restart televizoru odpojením napájecí síťové šňůry na dobu dvou minut a pak ji znovu zapojte.

Na televizoru nelze najít tlačítka I/∅, CH+/-, ∠+/-, ↑/↓/♦/♦, ⊖, a HOME.

- Umístění tlačítek na televizoru je uvedeno na obrázku níže.

Zadní část televizoru

Je zapnuto osvětlení LED.

- Pokud nechcete, aby se rozsvěcelo osvětlení LED, můžete ho vypnout. Stiskněte HOME, potom zvolte [Nastavení] → [Systémová nastavení] → [Obecné nastavení] → [Osvětlení LED] → [Vyp]. Můžete také stisknout OPTIONS, potom zvolit [Osvětlení LED] → [Vyp].

Připojení k bezdrátovému routeru prostřednictvím WPS není možné.

- Pokud používáte zabezpečení WEP, zvolte [Jednoduchý] → [Wi-Fi] → [Připojit pomocí seznamu sítí]. Potom zvolte název sítě (SSID), ke které se chcete připojit.

V síťovém nastavení nelze najít název požadované sítě.

- Zvolte [[Ruční zadání]] a stiskněte pro zadání názvu sítě.

Specifikace

Systém

Typ panelu

Analogové: V závislosti na volbě země/oblasti:

B/G, D/K, L, I, M

Digitální: Viz příručka i-Manual.

Výběr kanálů

Analogové: UHF/VHF/kabelové, V závislosti na volbě země/oblasti.

Digitální: UHF/VHF/kabelové, V závislosti na volbě země/oblasti.

Satelit: mezifrekvenční kmitočet 950-2150 MHz

Zvukový výstup

8 W + 8 W (kromě modelů KDL-32W70xB)

5 W + 5 W (pouze model KDL-32W70xB)

Bezdrátová technologie

Protokol IEEE802.11a/b/g/n

Vstupní/výstupní konektory jack

Anténní kabel

75 ohmová externí zásuvka pro VHF/UHF

Satelitní anténa

Konektor typu F (zásuvka), IEC169-24, 75 ohmová.

DiSEqC 1.0, LNB 13 V/18 V a tón 22 kHz,

Rozvod jediným kabelem EN50494.

↔ /→ AV1

21pinový konektor typu scart (standard CENELEC)

včetně audio/video vstupu, vstupu RGB a televizního audio/video výstupu.

Video vstup (běžný konektor phono se vstupem Y)

HDMI IN 1, 2, 3, 4 (kromě modelů

KDL-50/42/32W70xB)

Video (2D): 1080p (30, 50, 60 Hz), 1080/24p, 1080i

(50, 60 Hz), 720p (30, 50, 60 Hz), 720/24p, 576p, 576i, 480p, 480i, PC formáty

Video (3D):

Frame Packing: 1080p (30 Hz), 1080/24p, 1080i (50, 60 Hz), 720p (30, 50, 60 Hz), 720/24p

Vedle sebe: 1080p (50, 60 Hz), 1080/24p,

1080i (50, 60 Hz), 720p (50, 60 Hz)

Nad/pod: 1080p (30, 50, 60 Hz), 1080/24p,

1080i (50, 60 Hz), 720p (50, 60 Hz)

Audio: 5.1 kanálový lineární PCM: 32, 44,1 a

48 kHz, 16, 20 a 24 bitů, Dolby Digital

ARC (Audio Return Channel) (pouze model HDMI IN 2)

HDMI IN 1, 2, 3, 4 (pouze model

KDL-50/42/32W70xB)

Video: 1080p (30, 50, 60 Hz), 1080/24p,

1080i (50, 60 Hz), 720p (30, 50, 60 Hz),

720/24p, 576p, 576i, 480p, 480i, PC formáty

Audio: 5.1 kanálový lineární PCM: 32, 44,1 a

48 kHz, 16, 20 a 24 bitů, Dolby Digital

ARC (Audio Return Channel) (pouze model HDMI IN 2)

MHL (společný s HDMI IN 1)

(kromě modelů KDL-50/42/32W70xB)

Audio: 5.1 kanálový lineární PCM: 32, 44,1 a

48 kHz, 16, 20 a 24 bitů, Dolby Digital

MHL (společný s HDMI IN 1)

(pouze model KDL-50/42/32W70xB)

Video: 1080p (30 Hz), 1080/24p, 1080i (50, 60 Hz),

720p (30, 50, 60 Hz), 720/24p, 576p, 576i, 480p, 480i

Audio: 5.1 kanálový lineární PCM: 32, 44,1 a

48 kHz, 16, 20 a 24 bitů, Dolby Digital

Digitální optický konektor jack (dvoukanálový lineární PCM, Dolby Digital)

AUDIO OUT/Ω

Audio výstup (stereofonní mini jack konektor)

(podpora výstupu subwooferu)

ψ1 (HDD REC), ♦

Port pro zařízení USB HDD (pouze 📋),

Port USB

F

Slot CAM (modul podmíněného přístupu)

- C + DC IN 19.5 V

Vstup adaptéru

LAN

Konektor 10BASE-T/100BASE-TX (V závislosti na operačním prostředí sítě se rychlost připojení může lišit. Komunikační rychlost a kvalita komunikace 10BASE-T/100BASE-TX není pro tento televizor zaručena.)

Ostatní

Volitelné příslušenství

Dálkové ovládání Touchpad: RMF-ED004

Modul kamery s mikrofonem: CMU-BR200/CMU-BR100

Pasivní 3D brýle: TDG-500P (pouze model KDL-42W82xB, KDL-42W81xB, KDL-42W80xB)

Provozní teplota

0 °C - 40 °C

Provozní vlhkost

Relativní vlhkost 10 % - 80 % (nekondenzující)

Napájení a jiné

Požadavky na napájení

19,5 V DC s AC síťovým adaptérem

Napájecí napětí: 220 V - 240 V AC, 50 Hz

Třída energetické účinnosti

KDL-50W82xB, KDL-50W81xB, KDL-50W80xB, KDL-50W70xB: A++

KDL-42W82xB, KDL-42W81xB, KDL-42W80xB,

KDL-42W70xB: A+ KDL-32W70xB: A

Velikost obrazovky (úhlopříčka) (přibl.)

KDL-50W82xB, KDL-50W81xB, KDL-50W80xB, KDL-50W70xB: 50 palců / 125,7 cm

KDL-42W82xB, KDL-42W81xB, KDL-42W80xB,

KDL-42W70xB: 42 palců / 106,7 cm

KDL-32W70xB: 32 palců / 80,1 cm

Spotřeba energie

v režimu [Standardní]

KDL-50W82xB, KDL-50W81xB, KDL-50W80xB, KDL-50W70xB: 51 W

KDL-42W82xB, KDL-42W81xB, KDL-42W80xB, KDL-42W70xB: 50 W

KDL-32W70xB: 39 W

v režimu [Živý]

KDL-50W82xB, KDL-50W81xB, KDL-50W80xB, KDL-50W70xB: 100 W

KDL-42W82xB, KDL-42W81xB, KDL-42W80xB, KDL-42W70xB: 99 W

KDL-32W70xB: 80 W

Průměrná roční spotřeba energie*1

KDL-50W82xB, KDL-50W81xB, KDL-50W80xB, KDL-50W70xB: 71 kWh

KDL-42W82xB, KDL-42W81xB, KDL-42W80xB, KDL-42W70xB: 69 kWh

KDL-32W70xB: 54 kWh

Spotřeba energie v pohotovostním režimu ²

0,5 W (10 W v režimu aktualizace softwaru/EPG)

Rozlišení obrazu

1 920 bodů (vodorovně) × 1 080 řádků (svisle)

Rozměry (přibl.) (š × v × h)

se stolním stojanem

bez stolního stojanu

bez stolního stojanu

*1 Spotřeba energie za rok spočítaná na základě spotřeby televizoru zapnutého 4 hodiny denně po 365 dní. Skutečná spotřeba energie závisí na způsobu používání televizoru. *2 Specifikovaná spotřeba energie v pohotovostním režimu je dosažena po dokončení nezbytných vnitřních procesů televizoru.

Poznámka

• Písmeno „x“, které se objevuje v názvu modelu, odpovídá číslu vztahujícímu se ke vzhledu, barvě nebo systému televizoru.
• Náhražku karty ze slotu CAM (modul podmíněného přístupu) televizoru vyjímejte pouze tehdy, chcete-li do slotu CAM vložit kartu Smart.
• Dostupnost volitelného příslušenství závisí na zemi/oblasti/modelu televizoru/zásobách na skladě.
• Vzhled a specifikace se mohou změnit bez předchozího upozornění.
• Tento televizor obsahuje MHL 2.

Poznámky k funkcím digitální televize

• Všechny funkce související s digitální televizí (DVB) budou fungovat pouze v zemích nebo oblastech, ve kterých jsou šířeny signály digitálního pozemního vysílání DVB-T/DVB-T2 (MPEG-2 a H.264/MPEG-4 AVC), nebo kde je přístup ke kompatibilní kabelové službě DVB-C (MPEG-2 a H.264/MPEG-4 AVC). Ověřte si laskavě u svého místního prodejce, zda v místě, kde žijete, lze přijímat signál DVB-T/DVB-T2, nebo se zeptejte svého poskytovatele kabelového vysílání, zda je jeho kabelová služba DVB-C vhodná k použití s tímto televizorem.
• Poskytovatel kabelového vysílání může za takové služby vyžadovat dodatečné poplatky nebo souhlas se svými smluvními podmínkami.
• Přestože televizor splňuje specifikace DVB-T/DVB-T2 a DVB-C, nelze zaručit kompatibilitu s budoucím pozemním DVB-T/DVB-T2 a kabelovým DVB-C digitálním vysíláním.
• Některé funkce digitální televize nemusí být v některých zemích/oblastech k dispozici a kabelový režim DVB-C nemusí s některými poskytovateli fungovat správně.

Informace o obchodních značkách

• Výrazy HDMI a HDMI High-Definition Multimedia Interface a logo HDMI jsou ochranné známky nebo registrované ochranné známky společnosti HDMI Licensing LLC ve Spojených státech a jiných zemích.
• DLNA , logo DLNA a DLNA CERTIFIED jsou obchodní značky, servisní značky nebo certifikační značky organizace Digital Living Network Alliance.
• Vyrobeno na základě licence poskytnuté společností Dolby Laboratories. Dolby a symbol dvojitého D jsou ochranné známky společnosti Dolby Laboratories.

- „BRAVIA“ a jsnu odchodní značky Sony Corporation.

- TrackID je ochranná známka nebo registrovaná ochranná známka společnosti Sony Mobile Communications AB.

- Gracenote, Gracenote eyeQ, Gracenote VideolD, Gracenote Video Explore, Gracenote MusicID, logo a ligatura Gracenote a logo „Powered by Gracenote“ jsou bud’ registrované obchodní známky nebo obchodní známky společnosti Gracenote ve Spojených státech a/nebo jiných zemích.

- Wi-Fi, Wi-Fi Direct a Miracast jsou ochranné známky nebo registrované ochranné známky společnosti Wi-Fi Alliance.

- „Logo Sony Entertainment Network“ a „Sony Entertainment Network“ jsou ochranné známky společnosti Sony Corporation.

- MHL, Mobile High-Definition Link a logo MHL jsou obchodní známky nebo registrované obchodní známky společnosti MHL Licencováno, LLC.

- Informace o patentech DTS naleznete na stránce http://patents.dts.com. Vyrobeno na základě licence od společnosti DTS Licensing Limited. DTS, symbol a DTS spolu se symbolem jsou registrované obchodní známky společnosti DTS, Inc. © DTS, Inc. Všechna práva vyhrazena.

• Slovní značka a loga Bluetooth® jsou majetkem společnosti Bluetooth SIG, Inc. a jakékoliv využívání těchto značek společností Sony Corporation podléhá licenci. Ostatní obchodní značky a obchodní názvy jsou majetkem příslušných vlastníků.
• DiSEqC™ je ochranná známka společnosti EUTELSAT. Tento televizor podporuje DiSEqC 1.0. Tento televizor není určen k ovládání antén s motorovým pohonem.
• Slovní značka a loga Bluetooth® jsou majetkem společnosti Bluetooth SIG, Inc. a jakékoliv využívání těchto značek společností Sony Corporation podléhá licenci. Ostatní obchodní značky a obchodní názvy jsou majetkem příslušných vlastníků.
• DiSEqC™ je ochranná známka společnosti EUTELSAT. Tento televizor podporuje DiSEqC 1.0. Tento televizor není určen k ovládání antén s motorovým pohonem.

Obsah

DŮLEŽITÉ UPOZORNĚNÍ ..... 2

Technické parametry ..... 15

Úvod

Poznámka k bezdrátovému signálu

Informace o bezpečnosti

VAROVÁNÍ

Průměr a délka šroubu závisí na modelu konzoly pro montáž na stěnu.

Šroub (dodávaný s konzolou pro montáž na stěnu)

- Uistite sa, že elektrická zásuvka je nainštalovaná v blízkosti zariadenia a že je ľahko dostupná.

- Používajte dodaný sieťový adaptér a napájací kábel.

- Sieťový adaptér pripojte k ľahko dostupnej elektrickej zásuvke.

— Napájací kábel je poškodený. — Sieťová zásuvka je uvoľnená.

Montáž TV prijímača na stenu

Pre zákazníkov

KDL-42W82xB, KDL-42W81xB, KDL-42W80xB, KDL-42/32W70xB

Jednotky: cm

Názov modelu KDL-	Rozmery displeja		Stredový rozmer obrazovky	Dížka pre montáž
	a	b	c	d	e
50W82xB/50W81xB/50W80xB/50W70xB	111,6	65,6	13,0 46,9 11,8
42W82xB/42W81xB/42W80xB/42W70xB	95,8	56,3	17,5 46,5 11,8
32W70xB	72,9	43,3	18,8 41,3 11,3

Poznámka

2 Vložte výstupok (na chrániči stojana ©) do otvoru v stojane Ⓗ a preložte chránič stojana ©. Preverte, že chránič stojana © je pevne zapadnutý do stojana Ⓗ.

KDL-50W82xB, KDL-50W81xB, KDL-50W80xB, KDL-50W70xB

KDL-42W82xB, KDL-42W81xB, KDL-42W80xB, KDL-42/32W70xB

• Skontrolujte, či je pripojená anténa/kábel.
• Televízor zapojte do elektrickej zásuvky so striedavým prúdom a na televízore alebo diaľkovom ovládači stlačte I/☐.

Diaľkový ovládač nefunguje.

Zapomenuté heslo [Rodičovský zámek].

- Zadejte PIN kód 9999. (PIN kód 9999 bude vždy přijat.)

- Proveďte jednoduchý reset televizoru odpojením napájecího kabelu na dvě minuty. Poté kabel znovu připojte.

Analogový: UHF/VHF/kabelový v závislosti na zvolené zemi/oblasti.

Vstupní a výstupní konektory

Anténní kabel

75 ohmů, externí konektor pro VHF/UHF

Satelitní anténa

Konektor samice typu F IEC169-24, 75 ohmů. DiSEqC 1.0, LNB 13 V/18 V a tón 22 kHz, kabelový rozvod EN50494.

↔ /→…AV1

21pinový konektor Scart (norma CENELEC) včetně vstupu audio/video, vstupu RGB a výstupu TV audio/video.

YP _B PR (komponentní video): 1080p (50, 60 Hz), 1080i (50, 60 Hz), 720p (50, 60 Hz), 576p, 576i, 480p, 480i

Vstup Audio (konektory RCA)

AV2

Dálkový ovladač touchpad: RMF-ED004

Modul kamery s mikrofónom: CMU-BR200/

CMU-BR100

Bezdrôtový subwoofer: SWF-BR100

MHL kábel: DLC-MB10/DLC-MB20/DLC-MC10/

DLC-MC20

Aktívne 3D okuliare: TDG-BT500A (iba

10 % - 80 % RH (nekondenzovaná)

Napájanie a iné

v režime [Štandardný]

Hmotnosť (približne)

vrátane stolového stojana KDL-50W82xB, KDL-50W81xB, KDL-50W80xB, KDL-50W70xB: 14,8 kg KDL-42W82xB, KDL-42W81xB, KDL-42W80xB, KDL-42W70xB: 11,7 kg KDL-32W70xB: 7,9 kg

bez stolového stojana KDL-50W82xB, KDL-50W81xB, KDL-50W80xB, KDL-50W70xB: 13,6 kg KDL-42W82xB, KDL-42W81xB, KDL-42W80xB, KDL-42W70xB: 10,5 kg KDL-32W70xB: 6,9 kg
